Typ produktu	Zmywarka do zabudowy
Marka	Whirlpool
Model	WIS 7030 PEF
Pojemność	14 kompletów
Liczba programów	11 programów (Eco, 6th Sense, Intensywny, Mieszany, Szybkie mycie i suszenie, Kryształowy, Szybki 30', Cichy, Antybakteryjny, Płukanie wstępne, Samoczyszczący)
Opcje	Multizone, Odroczony, Turbo, Power Clean, Tabletka
System suszenia	NaturalDry (automatyczne otwieranie drzwi)
Zużycie wody (program Eco)	9,5 l/cykl
Zużycie energii (program Eco)	0,85 kWh/cykl
Czas trwania programu Eco	3h10
Poziom hałasu	Nieokreślony (program Cichy dostępny)
Zasilanie elektryczne	220-240 V, 50 Hz
Materiał komory	Stal nierdzewna
Wbudowany zmiękczacz wody	Tak, z zasobnikiem soli regeneracyjnej
Funkcje bezpieczeństwa	Bezpieczne zamykanie drzwi, automatyczne zatrzymanie w przypadku dłuższego otwarcia
Zalecana konserwacja	Regularne czyszczenie filtrów, ramion spryskujących i zasobnika soli
Części zamienne i naprawialność	Części dostępne do 10 lat zgodnie z przepisami

Często zadawane pytania - WIS 7030 PEF WHIRLPOOL

Jak ustawić twardość wody w zmywarce Whirlpool WIS 7030 PEF?

Aby ustawić twardość wody, włącz, a następnie wyłącz urządzenie, naciśnij przycisk P przez 5 sekund, włącz ponownie, a następnie użyj przycisku P, aby wybrać poziom (1 do 5) zgodnie z tabelą twardości. Wyłącz, aby potwierdzić.

Co zrobić, jeśli lampka soli pozostaje włączona po napełnieniu zasobnika?

To normalne, że lampka pozostaje włączona przez kilka cykli po napełnieniu. Jeśli problem nadal występuje, sprawdź, czy korek jest dobrze dokręcony, a poziom twardości wody jest prawidłowo ustawiony.

Jak korzystać z opcji Tabletka?

Naciśnij przycisk Start/Pauza przez 3 sekundy, aby włączyć opcję Tabletka. Optymalizuje to program dla detergentów wielofunkcyjnych. Wyłącz ją, jeśli używasz proszku lub płynu.

Zmywarka nie opróżnia się, co robić?

Sprawdź, czy wąż odpływowy nie jest zagięty, odpływ zlewu nie jest zatkany, i wyczyść filtr. Jeśli pojawi się kod 3, wyłącz, a następnie włącz urządzenie po minucie.

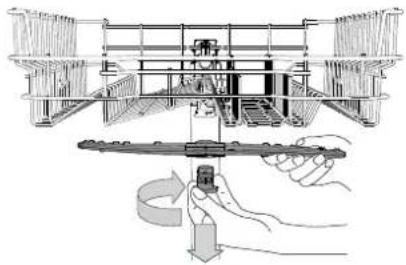

Jak wyczyścić ramiona spryskujące?

Odkręć górne ramię, obracając pierścień blokujący zgodnie z ruchem wskazówek zegara, a dolne ramię pociągnij do góry. Wyczyść otwory niemetalową szczoteczką pod bieżącą wodą.

Dlaczego naczynia nie są czyste po cyklu?

Upewnij się, że naczynia są prawidłowo załadowane, ramiona spryskujące obracają się swobodnie, filtr jest czysty, a właściwy program jest wybrany. Użyj odpowiedniej ilości detergentu.

Jak włączyć lub wyłączyć funkcję NaturalDry?

Aby wyłączyć NaturalDry, wejdź do menu, przytrzymując przycisk P przez 6 sekund, a następnie naciśnij P, aby przejść do menu NaturalDry. Użyj P, aby wybrać d (wyłączone) lub E (włączone). Potwierdź, przytrzymując P przez 3 sekundy.

Którego programu użyć do bardzo brudnych naczyń z garnkami?

Użyj programu Intensywny 65° i włącz opcję Power Clean w celu wzmocnionego mycia w dolnym koszu. Umieść garnki naprzeciwko strumieni Power Clean.

Jak ustawić dawkę płynu nabłyszczającego?

Włącz, a następnie wyłącz urządzenie, naciśnij przycisk P trzy razy, włącz ponownie, wybierz poziom (0 do 5) za pomocą przycisku P, a następnie wyłącz. Jeśli widzisz niebieskawe ślady, zmniejsz poziom; jeśli kropelki, zwiększ go.

Co zrobić w przypadku przerwy w dostawie prądu podczas cyklu?

Cykl się zatrzymuje. Po przywróceniu zasilania otwórz drzwi, naciśnij Start/Pauza i zamknij drzwi w ciągu 4 sekund, aby wznowić cykl od miejsca, w którym się zatrzymał.

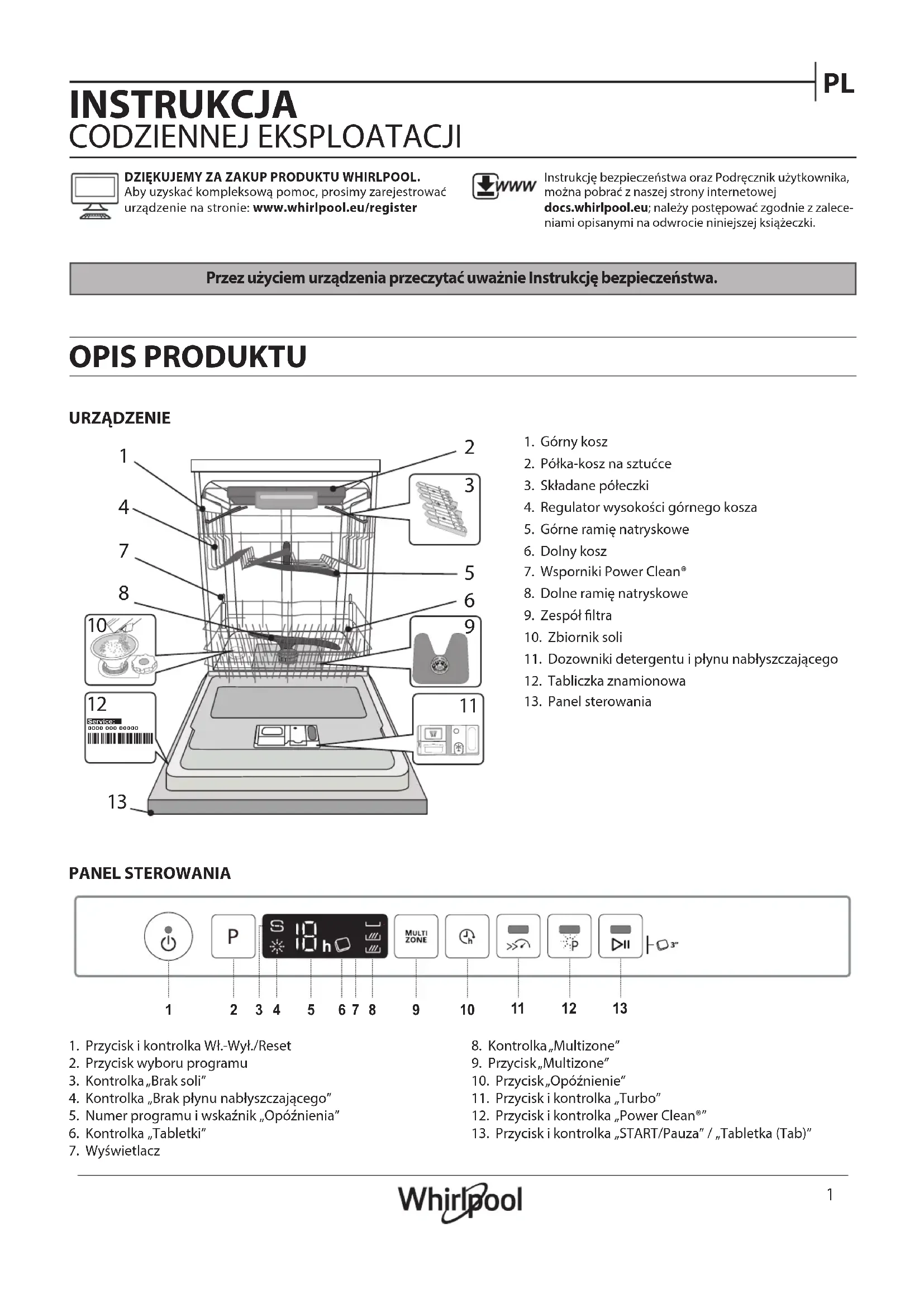

INSTRUKCJA OBSŁUGI WIS 7030 PEF WHIRLPOOL

DZIEKUJEMY ZA ZAKUP PRODUKTU WHIRLPOOL. Aby uzyskac kompleksowa pomoc, prosimy zarejestrowac urzadzenie na stronie: www.whirlpool.eu/register

Instrukcje bezpieczenstwa oraz Podrecznik uzytkownika mozna pobrac z naszej strony internetowej docs.whirlpool.eu; nalezy postepowac zgodnie z zaleceniami opisanymi na odwrocie niniejszej ksiazeczki.

Przed uzyciem urzadzenia przeczytaj uwaznie Instrukcje bezpieczenstwa.

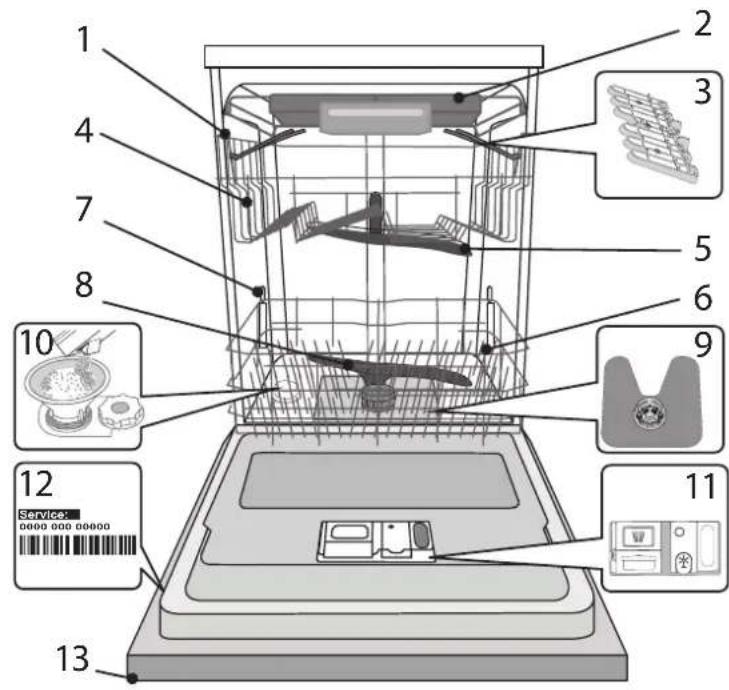

OPIS PRODUKTU

URZADZENIE

1. Gorny kosz
2. Polka-kosz na sztucce
3. Skladane poleczki
4. Regulator wysokosci gornego kosza
5. Gorne ramie natryskowe
6. Dolny kosz
7. Wsporniki Power Clean
8. Dolne ramie natryskowe
9. Zespol filtra
10. Zbiornik soli
11. Dozowniki detergentu i płynu nabłyszczającego
12. Tabliczka znamionowa
13. Panel sterowania

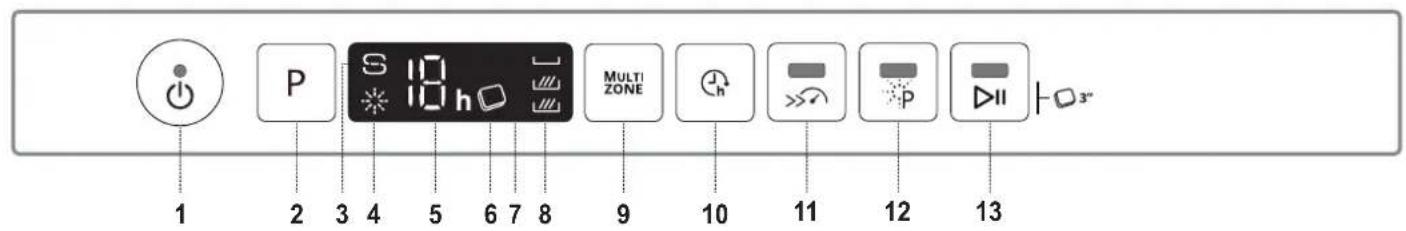

PANEL STEROWANIA

1. Przycisk i kontrolka Wł.-Wył./Reset
2. Przycisk wyboru programu
3. Kontrolka "Brak soli"
4. Kontrolka "Brak płynu nabłyszczającego"
5. Numer programu i wskaźnik "Opóźnienia"
6. Kontrolka "Tabletki"
7. Wyświetlacz
8. Kontrolka "Multizone"
9. Przycisk "Multizone"
10. Przycisk, Opocznych
11. Przyciski kontrolka „Turbo"
12. Przyciski kontrolka „Power Clean®"
13. Przyciski kontrolka „START/Pauza" / „Tabletka (Tab)"

PIERWSZE UŻYCIE

SÓL DO ZMYWAREK, DODATKI DO PŁUKANIA I DETERGENT

WSKAZÓWKI DOTYCZĄCE PIERWSZEGO UŻYCIA URZĄDZENIA

Po zainstalowaniu urządzenia należy wyjąć ograniczniki z koszy oraz elastyczne elementy mocujące z górnego kosza.

NAPEŁNIANIE ZBIORNIKA SOLI

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach i funkcjonalnych podzespołach zmywarki.

Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.

• Ważne jest też odpowiednie ustawienie twardości wody. Zbiornik soli znajduje się w dolnej części zmywarki (patrz OPIS PRODUKTU) i musi zostać napełniony, gdy na panelu sterowania świeci się kontrolka BRAK SOLI.

1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku przeciwnym do ruchu wskazówek zegara).
2. Tylko podczas wykonywania czynności po raz pierwszy: Napełnić zbiornik soli wodą.
3. Umieść lejek (patrz rys.) i wsyp sól do krawędzi zbiornika (około 1 kg); niewielki wyciek wody jest tu normalny.
4. Wyjąć lejek i wytrzeć resztki soli wokół otworu.

Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przy rozstawie do zbiornika podczas programu zmywania (mogłoby to spowodować nieodwracalne uszkodzenie zmiękczacza wody).

Jeśli trzeba uzupełnić ilość soli w urządzeniu, należy wykonać tę czynność przed rozpoczęciem cyklu zmywania, aby uniknąć korozji.

USTAWIENIE TWARDOŚCI WODY

Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardości wody na podstawie rzeczywistej twardości doprowadzanej wody. Tę informację można uzyskać od lokalnego dostawcy wody. Ustawienie fabryczne to domyślna wartość dla twardości wody.

• Włączyć urządzenie, naciskając przycisk WŁ./WYŁ.
• Wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ.
• Przytrzymać przycisk P przez 5 sekund, aż będzie słychać sygnał dźwiękowy.
• Włączyć urządzenie, naciskając przycisk WŁ./WYŁ.
• Wybrany aktualnie numer poziomu twardości oraz kontrolka BRAK SOLI migają jednocześnie.
• Wcisnąć przycisk P, by wybrać zadany poziom twardości (patrz TABELA TWARDOŚCI WODY).

Tabela twardość wody
Poziom		°dH St. niemieckie	°fH St. francuskie	°Clark St. brytyjskie
1	Miękka 0 - 6 0 - 10	0 - 7
2	Średnia	7 - 11	11 - 20	8 - 14
3	Przeciątna	12 - 16	21 - 29	15 - 20
4	Twarda	17 - 34	30 - 60	21 - 42
5	Bardzo twarda	35 - 50	61 - 90	43 - 62

• Wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ. Ustawienie zostało wykonane!

Po zakończeniu tych czynności włączyć program bez wkładania naczyń. Należy stosować sól, która jest specjalnie przeznaczona do zmywarek.

Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie. Jeśli pojemnik z solą jest pusty, istnieje ryzyko uszkodzenia zmiękczacza wody oraz grzałki z powodu nagromadzenia osadu. Stosowanie soli jest zalecane z każdym rodzajem detergentu do zmywarek.

NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO

Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO świeci się na panelu sterowania.

B

1. Otworzyć dozownik B, naciskając i podnosząc klapkę na pokrywce.
2. Ostrożnie wlewać płyn nabłyszczający, aż do kreski oznaczającej maksymalny poziom napełnienia (110 ml) - unikać rozlania płynu. Jeśli tak się stanie, należy natychmiast wytrzeć rozlany płyn szmatką.
3. Zatrzasnąć pokrywkę.

NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki.

REGULACJA DOZOWANIA PŁYNU NABŁYSZCZAJĄCEGO Jeśli rezultaty suszenia nie są w pełni zadowalające, można wyregulować dozowanie używanego płynu nabłyszczającego.

• Włączyć zmywarkę za pomocą przycisku WŁ./WYŁ.
• Wyłączyć urządzenie za pomocą przycisku WŁ./WYŁ. Nacisnąć trzykrotnie przycisk P - będzie słychać sygnał dźwiękowy.
• Włączyć ją za pomocą przycisku WŁ./WYŁ.
• Miga wybrany aktualnie numer poziomu nabłyszczacza oraz kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO.
• Nacisnąć przycisk P, aby wybrać poziom dozowania płynu nabłyszczającego.
• Wyłączyć urządzenie za pomocą przycisku WŁ./WYŁ.

Ustawienie zostało wykonane!

Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na ZERO (ECO), płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO nie będzie świecić, jeśli zabraknie płynu nabłyszczającego.

Można ustawić maksymalnie 5 poziomów, zależnie od modelu zmywarki. Ustawienia fabryczne zależą od modelu urządzenia. Aby sprawdzić ustawienia posiadanej zmywarki, należy postąpić według instrukcji powyżej.

• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić niski poziom (1-2).
• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy ustawić wysoki poziom (3-4).

NAPEŁNIANIE DOZOWNIKA DETERGENTU

Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania C. Detergent wsypywać/wlewać tylko do suchego zbiornika D. Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.

1. Odmierzając dawkę detergentu, należy uwzględnić informacje podane powyżej, aby dodana ilość detergentu była prawidłowa. Wewnątrz dozownika D znajdują się oznaczenia ułatwiające dozowanie detergentu.
2. Przed zatrzaśnięciem pokrywy usunąć pozostałości detergentu z krawędzi dozownika.
3. Zamknąć pokrywkę dozownika detergentu, pociągając ją w górę tak, aż urządzenie zamykające zostanie zablokowane na swoim miejscu.

Dozownik detergentu otwiera się automatycznie w odpowiednim czasie, zgodnie z danym programem.

Jeśli używany jest detergent typu „all-in-one”, zalecamy używanie przycisku TABLETKI, ponieważ wtedy zostanie wybrany program pozwalający na osiągnięcie najlepszych rezultatów mycia i suszenia za każdym razem.

Zastosowanie detergentów nieprzeznaczonych do użytku w zmywarkach może spowodować nieprawidłowe działanie lub uszkodzenia urządzenia.

TABELA PROGRAMÓW

Program	Faza suszenia	NaturalDry	Dostępne opcie*)	Czas trwania programu zmywania (godz.:min)***	Zużycie wody (litry/cykl)	Zużycie energii (kWh/cykl)
1. Eco 50° ECO	✓	✓	P	3:10 9,5 0,85
2. 6 th Sense® 50-60° sense	✓	✓	P	1:25 - 3:00 7,0	-14,0 0,90 -1,40
3. Intensywny 65°	✓	✓	P	2:50 16,0 1,60
4. Mieszany 60°	✓	✓	P	2:30 16,0 1,30
5. Szybkie mycie i suszenie 50°	✓	✓	P	1:25 11,5 1,10
6. Krysztaty 45°	✓	✓	P	1:40 11,5 1,20
7. Szybki 30' 50°	-	-	P	0:30 9,0 0,50
8. Cichy 50°	✓	✓	P	3:30 15,0 1,15
9. Dezynfekujczy 65°	✓	-	P	1:40 10,0 1,30
10. Mycie wstepne	-	-	P	0:12 4,5 0,01
11. Samoczyszczenie 65°	-	-	P	0:50 8,0 0,85

Dane Programu Eco uzyskano na podstawie pomiarów wykonanych w warunkach laboratoryjnych zgodnie z normą europejską EN 60436:2020. Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych można uzyskać pod adresem: [e-mail] Przed żadnym z tych programów nie ma potrzeby wstępnego przygotowania naczyń. ) Nie wszystkie opcje mogą być używane jednocześnie. *) Wartości podane dla innych programów niż program Eco mogą się różnić. Czas trwania może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość i typ załadunku oraz jego wyważenie, a także od dodatkowo wybranych opcji i kalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o 20 min.

OPIS PROGRAMÓW

Instrukcje wyboru cyklu zmywania.

1 ECO

Program Eco jest przeznaczony do mycia naczyń o zwykłym stopniu zabrudzenia; dla tego zastosowania jest to najbardziej wydajny program pod względem zużycia energii elektrycznej i wody oraz w takim zastosowaniu program ten uzyskał certyfikat zgodności z dyrektywą unijną Ecodesign.

2 6 ^th SENSE

Do mycia normalnie zabrudzonych naczyń z zaschniętymi resztkami potraw. Program jest automatycznie dostosowany w zależności od poziomu zabrudzenia. Gdy czujnik wykryje poziom zabrudzenia, na wyświetlaczu pojawi się animacja i czas trwania cyklu zostanie zaktualizowany.

3 INTENSITY

Program do zmywania bardzo zabrudzonych naczyń, szczególnie nadaje się do patelni i garnków (nie powinien być używany do delikatnych naczyń).

4 MIESZANY

Rozmaite zabrudzenia. Do mycia normalnie zabrudzonych naczyń z zaschniętymi resztkami potraw.

5 SZYBKIE MYCIE I SUSZENIE

Normalnie zabrudzone naczynia. Cykl do codziennego stosowania, zapewniający optymalne rezultaty zmywania i suszenia w krótszym czasie.

6 KRYSZTAŁY

Program do mycia delikatnych naczyń, które są bardziej wrażliwe na wysoką temperaturę, np. szklanki i kubeczki.

7 SZYBKI 30'

Program należy stosować przy połowie załadunku lub lekko zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie zawiera fazy suszenia.

8 CICHY

Odpowiedni do zmywania w nocy. Zapewnia optymalne rezultaty zmywania i suszenia przy najniższej emisji hałasu.

9 DEZYNFEKUJĄCY

Średnio lub mocno zabrudzone naczynia, z dodatkowym działaniem antybakteryjnym. Można wykorzystywać do wykonania czynności związanych z konserwacją zmywarki.

10 MYCIE WSTĘPNE

Opłukiwanie naczyń przeznaczonych do późniejszego mycia. W tym programie nie używa się żadnego detergentu.

11 SAMOCZYSZCZENIE

Program przeznaczony do przeprowadzania konserwacji zmywarki, tylko w przypadku gdy zmywarka jest PUSTA, z zastosowaniem specjalnych detergentów służących do konserwacji zmywarki.

Uwagi:

Należy pamiętać, że cykl Szybki 30' służy do mycia lekko zabrudzonych naczyń.

OPCJE można wybierać bezpośrednio, naciskając odpowiedni przycisk (patrz PANEL STEROWANIA).

Jeśli dana opcja nie może być używana z wybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mignie szybko 3 razy i będzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona.

MULTI MULTIZONE

ONE Jeśli nie ma wielu naczyń do zmywania, można wykorzystać program «Połowa załadunku», w celu oszczędzenia wody, energii elektrycznej i detergentu.

Wybrać program i nacisnąć przycisk MULTIZONE: symbol wybranego kosza pojawia się na wyświetlaczu. Domyślnie urządzenie myje naczynia we wszystkich koszach.

Aby umyć zawartość tylko wybranego kosza, należy naciskać kilkakrotnie przycisk:

pokazany na wyświetlaczu (tylko dolny kosz)

pokazany na wyświetlaczu (tylko górny kosz)

pokazany na wyświetlaczu (tylko półka-kosz na sztućce)

pokazany na wyświetlaczu (opcja jest WYŁĄCZONA, a urządzenie będzie zmywać naczynia we wszystkich koszach). Trzeba pamiętać, aby załadować tylko górny lub dolny kosz i zmniejszyć odpowiednio ilość detergentu.

Jeśli wyjęto górny kosz, należy umieścić detergent bezpośrednio w zbiorniku zamiast w dozowniku detergentu.

OPOŹNIENIE

Włączenie programu z opóźnieniem o pewien czas, od 1 do 12 godzin.

1. Nacisnąć przycisk OPOŹNIENIE: na wyświetlaczu pojawi się odpowiedni symbol -h; po każdym naciśnięciu przycisku, czas (1 godz., 2 godz., itd. do maks. 12 godz.) liczony od początku wybranego cyklu zmywania zostanie zwiększony.
2. Wybrać program zmywania, nacisnąć przycisk START/Pauza i w ciągu czterech sekund zamknąć drzwiczki: zegar zacznie odliczanie.
3. Po upływie ustawionego czasu kontrolka "h" zgaśnie i rozpocznie się cykl zmywania.

Aby ustawić czas opóźnienia i wybrać krótszy czas, należy nacisnąć przycisk OPOŹNIENIE. Aby anulować wybór, nacisnąć i przytrzymać przycisk, aż kontrola wybranego opóźnienia "h" zgaśnie.

Program zmywania rozpocznie się automatycznie, jak tylko zostaną zamknięte drzwiczki.

Funkcji "OPOŹNIENIE" nie można ustawić po rozpoczęciu cyklu zmywania.

TURBO

Ta opcja może być stosowana w celu zmniejszenia czasu trwania programu głównego, przy jednoczesnym uzyskaniu takich samych rezultatów mycia i suszenia.

Po wybraniu programu, nacisnąć przycisk TURBO. Zaświeci się kontrolka. Aby wyłączyć opcję, jeszcze raz nacisnąć ten sam przycisk.

POWER CLEAN

Dzięki dodatkowym silnym dyszom ta opcja zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w określonym obszarze. Opcja ta jest polecana do mycia garnków i patelni. Naciśnięcie tego przycisku włącza opcję Power Clean® (zapala się wskaźnik).

TABLETKA (TAB)

Ustawienie to pozwala zoptymalizować wydajność programu zgodnie z typem zastosowanego detergentu.

Nacisnąć przycisk START/Pauza i przytrzymać przez 3 sekundy (zaświeci się odpowiedni symbol), jeśli używany jest wielofunkcyjny detergent w formie tabletki (płyn nabłyszczający, sól i detergent w jednym).

W przypadku korzystania z detergentu w proszku lub w płynie, opcja ta powinna być wyłączona.

KONTROLKA DZIAŁANIA

Lampka LED świecąca na podłogę wskazuje, że zmywarka działa. Można wybrać jeden z następujących trybów: a) Funkcja wyłączona.

b) Gdy rozpoczyna się cykl, kontrolka włącza się na kilka sekund, pozostaje wyłączona podczas cyklu i miga na koniec cyklu. c) Kontrolka pozostaje włączona podczas cyklu i miga po jego zakończeniu (tryb domyślny).

Jeżeli zostało ustawione opóźnienie, kontrolka może być włączona w ciągu pierwszych kilku sekund, albo przez cały okres odliczania, zależnie od tego, czy ustawiono tryb b), czy c). Kontrolka gaśnie za każdym razem, gdy zostaną otwarte drzwiczki. Aby wybrać preferowany tryb, należy włączyć urządzenie, nacisnąć i przytrzymać przycisk P, aż na wyświetlaczu pojawi się litera, naciskać przycisk P, aż do osiągnięcia żądanej litery (lub trybu), przytrzymać przycisk P, aby potwierdzić wybór.

Uwaga: Jeśli system NaturalDry jest aktywny i drzwiczki zostaną otwarte, wskaźnik przy nie będzie migać na końcu cyklu.

NaturalDry

NaturalDry to konwekcyjny system suszenia, który automatycznie otwiera drzwiczki podczas fazy suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. Drzwiczki otwierają się w temperaturze, która jest bezpieczna dla mebli kuchennych, dlatego nie zostaną one otworzone, gdy włączona jest opcja TURBO.

Do zmywarki dołączono specjalnie zaprojektowaną folię ochronną, która pełni funkcję dodatkowej ochrony przed parą. Należy zapoznać się z PORADNIKIEM INSTALACJI, aby dowiedzieć się, jak zamontować folię ochronną.

Użytkownik może wyłączyć funkcję systemu NaturalDry w następujący sposób:

1. Przejść do menu oprogramowania zmywarki, naciskając i przytrzymując przycisk P (6 sek.).
2. Po wejściu do Light Control Menu (zapoznać się z rozdziałem KONTROLKA DZIAŁANIA), nacisnąć i przytrzymać przycisk P (dopóki na wyświetlaczu nie wyświetli się jedna z dwóch liter), o ile użytkownik nie chce niczego zmieniać.
3. Po przejściu do Menu Sterowania NaturalDry, aby zmienić status tej funkcji, naciskając przycisk P:

E - włączone, d - wyłączone

Należy nacisnąć i przytrzymać przycisk P (3 sek.), aby potwierdzić zmianę i wyjść z Menu Sterowania.

ŁADOWANIE KOSZY

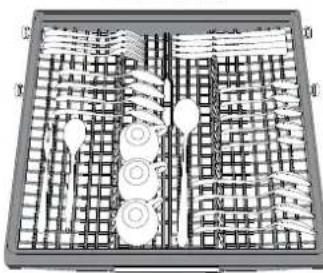

Trzecia półka-kosz jest przeznaczona do umieszczania sztućców. Sztućce należy wkładać tak, jak to pokazano na rysunku. Rozdzielone ułożenie sztućców ułatwia ich wyjmowanie po zmywaniu i zapewnia lepsze wysuszenie.

Noże i inne akcesoria o ostrych czubkach i krawędziach należy układać ostrzami skierowanymi w dół.

Konstrukcja kosza umożliwia umieszczenie po środku małych naczyń takich, jak filiżanki do kawy.

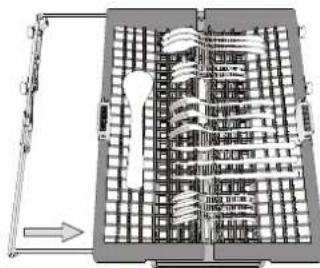

Koszyk na sztućce jest wyposażony w dwie wysuwane tacki, aby optymalnie wykorzystać przestrzeń poniżej i umożliwić wkładanie wysokich elementów do kosza górnego.

GÓRNY KOSZ

Tu należy wkładać delikatne i lekkie naczynia: szklanki, filiżanki, talerzyki, małe miseczki do sałatek.

Górny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w pozycji pionowej przy wkładaniu spodeczków/talerzyków deserowych lub w pozycji opuszczonej, przy wkładaniu misek i pojemników na żywność.

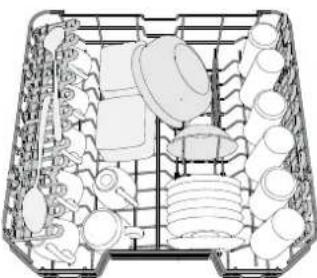

(przykładowe załadowanie górnego kosza)

REGULACJA WYSOKOŚCI GÓRNEGO KOSZA

Wysokość górnego kosza można wyregulować: wyższe położenie umożliwia umieszczenie dużych naczyń w dolnym koszu, a niższe pozwala na najwyższe ustawienie podnoszonych wsporników, co daje więcej miejsca u góry, a jednocześnie pozwala uniknąć stykania się z

naczyniami umieszczonymi w dolnym koszu. Górny kosz jest wyposażony w regulator wysokości górnego kosza (patrz ilustracja); bez naciskania dźwigienek można łatwo podnieść kosz, trzymając go za boczne części i umieszczając stabilnie w górnym położeniu. Aby przywrócić dolne położenie, należy nacisnąć dźwigienki A po bokach kosza i przesunąć kosz w dół.

Zdecydowanie zalecamy, aby nie regulować wysokości kosza, gdy jest załadowany. NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony.

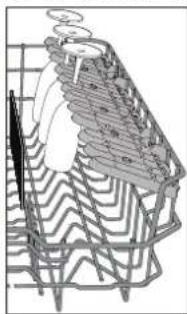

SKŁADANE PÓŁKI Z REGULOWANYM POŁOŻENIEM

Boczne składane klapy można złożyć lub rozłożyć, aby zoptymalizować ułożenie naczyń w koszyku.

Kieliszki do wina można bezpiecznie umieścić, wkładając nóżkę każdego kieliszka do odpowiedniego otworu.

W zależności od modelu:

• aby rozłożyć klapy, należy wysunąć je do góry i obrócić lub zwolnić z zatrzasków i pociągnąć do dołu.
• aby złożyć klapy, należy obrócić je i wsunąć je do dołu lub wyciągnąć do góry i zamocować do zatrzasków.

DOLNY KOSZ

Do garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże talerze i pokrywki powinny być umieszczane z boku, aby uniknąć stykania się z ramieniem natryskowym.

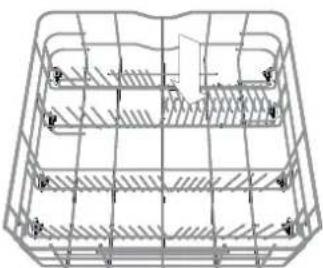

Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w położeniu pionowym przy wkładaniu talerzy lub w położeniu poziomym, aby ułatwić wkładanie patelni i misek.

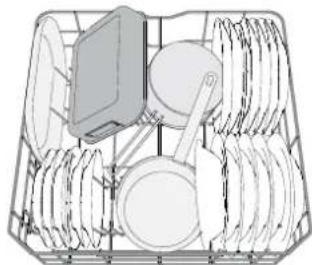

(przykład sposobu załadowania dolnego kosza)

SYSTEM POWER CLEAN W DOLNYM KOSZU

System Power Clean® wykorzystuje specjalne dysze wodne znajdujące się z tyłu komory, które pozwalają na intensywne mycie bardzo zabrudzonych naczyń. Dolny kosz posiada miejsce do umieszczania dużych przedmiotów.

Z tyłu kosza znajduje się specjalny wysuwany wspornik, który może być używany do podparcia patelni lub blach do pieczenia i ustawienia ich pionowo, dzięki czemu będą zajmowały mniej miejsca. Umieszczając garnki/patelnie skierowane w stronę elementu Power Clean®, należy wcisnąć PO-

WER CLEAN na panelu sterowania.

Stosowanie opcji Power Clean®

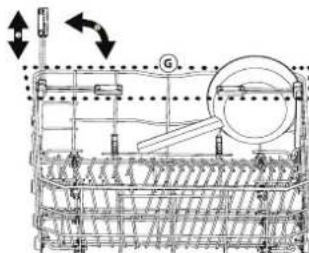

1. Dostosować obszar Power Clean (G), składając tylne uchwyty w taki sposób, aby móc włożyć garnki.
2. Włożyć przechylone w pionie garnki i patelnie w obszar Power Clean®. Garnki muszą być zwrócone w kierunku silnych dysz wodnych.

CODZIENNA EKSPLOATACJA

1. SPRAWDZENIE PRZYŁĄCZA WODY

Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej i czy zawór wody jest otwarty.

2. WŁĄCZANIE ZMYWARKI

Otworzyć drzwiczki i nacisnąć przycisk WŁ./WYŁ.

3. WKŁADANIE NACZYŃ DO KOSZA

(patrz ŁADOWANIE KOSZY)

4. NAPEŁNIANIE DOZOWNIKA DETERGENTU

5. WYBÓR PROGRAMU I DOSTOSOWANIE CYKLU

Wybrać najbardziej odpowiedni program, dostosowany do typu naczyń i stopnia ich zabrudzenia (patrz OPIS PROGRAMÓW), naciskając przycisk P.

Wybrać żądane opcje (patrz OPCJE I FUNKCJE).

6. START

Aby rozpocząć cykl zmywania, należy nacisnąć przycisk START/Pauza (zaświeci się dioda LED), a następnie w ciągu 4 sek. od tej czynności zamknąć drzwiczki. Po uruchomieniu programu pojawi się krótki sygnał dźwiękowy. Jeśli drzwiczki nie zostaną zamknięte w ciągu 4 sekund, rozlegnie się dźwięk alarmu. W takim przypadku otworzyć drzwiczki, nacisnąć przycisk START/Pauza i ponownie zamknąć drzwiczki w ciągu 4 sek.

7. KONIEC CYKLU ZMYWANIA

Zakończenie cyklu zmywania jest sygnalizowane krótkim sygnałem dźwiękowym i migającym komunikatem numeru cyklu zmywania na wyświetlaczu.

Otworzyć drzwiczki i wyłączyć urządzenie, naciskając przycisk WŁ./WYŁ. Przed wyjęciem naczyń odczekać kilka minut - aby uniknąć oparzenia. Wyjąć naczynia, zaczynając od dolnego kosza.

Po dłuższym czasie braku aktywności urządzenie wyłączy się automatycznie, w celu zminimalizowania zużycia energii elektrycznej. Gdy naczynia są tylko lekko zabrudzone lub przed umieszczeniem ich w zmywarce zostały spłukane wodą, można odpowiednio zmniejszyć ilość używanego detergentu.

MODYFIKOWANIE URUCHOMIONEGO PROGRAMU

Jeżeli wybrano niewłaściwy program, można go zmienić, pod warunkiem, że właśnie się on rozpoczął: otworzyć drzwiczki, nacisnąć i przytrzymać przycisk WŁ./WYŁ.; urządzenie wyłączy się.

Włączyć zmywarkę z powrotem, za pomocą przycisku WŁ./WYŁ. i wybrać nowy cykl zmywania oraz żądane opcje; uruchomić cykl, naciskając przycisk START/Pauza i zamykając drzwiczki w ciągu 4 sek.

UMIESZCZANIE DODATKOWYCH NACZYŃ

Otworzyć drzwiczki bez wyłączania urządzenia (START/Pauza, dioda LED zacznie migać) (uwaga na GORĄCĄ parę!) i umieścić naczynia w zmywarce. Nacisnąć przycisk START/Pauza i zamknąć drzwiczki w ciągu 4 sek. Cykl zostanie wznowiony od momentu, w którym go przerwano.

PRZYPADKOWE PRZERWY

Jeśli drzwiczki zostaną otwarte podczas zmywania lub nastąpi przerwa w zasilaniu, cykl zatrzyma się. Aby wznowić cykl od momentu, w którym został przerwany, nacisnąć przycisk START/Pauza i zamknąć drzwiczki w ciągu 4 sek.

PORADY I WSKAZÓWKI

PORADY

Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia i opróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą. Rozmieść naczynia tak, aby były mocno utrzymywane na miejscu i nie mogły się przewrócić; pojemniki ułożyć tak, aby ich otwory były skierowane w dół, a wklęsłe/wypukłe elementy były ustawione ukośnie, dzięki czemu woda będzie mogła docierać do każdej powierzchni i swobodnie spływać.

Ostrzeżenie: Pokrywki, uchwyty, tace i patelnie nie mogą uniemożliwiać obracania się ramion natryskowych.

Wszystkie małe przedmioty należy umieszczać w koszyku na sztućce. Bardzo zabrudzone naczynia i patelnie powinny być umieszczane w dolnym koszu, ponieważ w tej części komory zmywarki strumienie wody są silniejsze i zmywanie jest bardziej skuteczne.

Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramiona natryskowe mogą obracać się swobodnie.

NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA W ZMYWARKACH

Naczynia i sztućce drewniane. - Szklanki z delikatnym zdobieniem, wyroby artystyczne lub naczynia zabytkowe. Ich zdobienia nie są odporne. - Elementy z tworzywa sztucznego, które nie są odporne na wysokie temperatury. Naczynia miedziane i cynowe. Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem. Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogą zmienić się lub ściemnieć podczas zmywania. Niektóre rodzaje wyrobów szklanych (np. kryształy) mogą stracić przezroczystość po zbyt wielu cyklach zmywania.

USZKODZENIE NACZYŃ SZKLANYCH I PORCELANOWYCH

W zmywarce myć tylko takie naczynia szklane i porcelanowe, których producent deklaruje, że są przeznaczone do zmywarek. Używać delikatnego detergentu, przeznaczonego do porcelany. - Naczynia szklane i porcelanowe należy wyjmować ze zmywarki, jak tylko zmywanie się skończy.

WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII

• Jeśli zmywarka domowa użytkowana jest zgodnie z zaleceniami producenta, zmywanie naczyń w zmywarce zazwyczaj pochłania MNIEJ ENERGII ELEKTRYCZNEJ i mniej wody niż zmywanie ręczne.
• Aby maksymalnie zwiększyć wydajność zmywarki, należy uruchamiać cykl zmywania po pełnym załadowaniu urządzenia. Ładowanie zmywarki domowej w stopniu zalecanym przez producenta przyczyni się do oszczędności energii elektrycznej i wody. Informacja na temat prawidłowego ładowania naczyń w zmywarce można odnaleźć w rozdziale ŁADOWANIE KOSZY. W przypadku częściowego załadowania, jeśli można skorzystać ze specjalnych opcji, jeśli są one dostępne (Połowa załadunku / Zone Wash / Multizone), zapełniając jedynie wybrane kosze. Nieprawidłowe lub nadmierne ładowanie zmywarki może spowodować zwiększenie zużycia mediów (np. wody, energii, czasu lub zwiększenie poziomu hałasu), co wpływa negatywnie na wydajność suszenia.
• Ręczne spłukiwanie naczyń przyczynia się do większego zużycia wody i energii elektrycznej i nie jest zalecane.

DEZYNFEKCJA ZMYWARKI

Aby uniknąć nieprzyjemnych zapachów i tworzenia się osadów, które mogą pojawić się w zmywarce, należy co najmniej raz w miesiącu włączyć program z wysoką temperaturą. Aby wyczyścić zmywarkę, należy wsypać/wlać jedną łyżeczkę detergentu i włączyć program bez wkładania naczyń.

UTRZYMANIE I KONSERWACJA

CZYSZCZENIE ZESPOŁU FILTRA

Zespół filtra należy regularnie czyścić, zapobiegając jego zapychaniu i zapewniając prawidłowy odpływ ścieków.

Używanie zmywarki, w której zablokowane są filtry lub zawierającej ciała obce w układzie filtrującym, może spowodować nieprawidłowe działanie urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy lub większego wykorzystania mediów.

Zespół filtra składa się z trzech filtrów, które usuwają resztki jedzenia z myjącej wody, a następnie umożliwiają jej obieg.

Nie wolno używać zmywarki bez filtrów lub jeśli filtry są źle zamocowane.

Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy sprawdzić zespół filtra i w razie potrzeby oczyścić go dokładnie pod bieżącą wodą za pomocą szczoteczki z niemetalowym włosiem i postępować zgodnie z poniższymi instrukcjami:

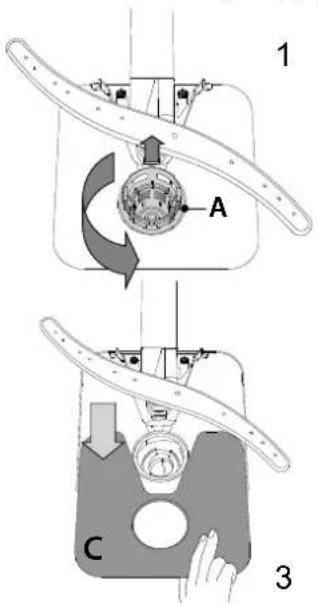

1. Odkręcić filtr cylindryczny A w kierunku ruchu wskazówek zegara i wyciągnąć go (Rys. 1).

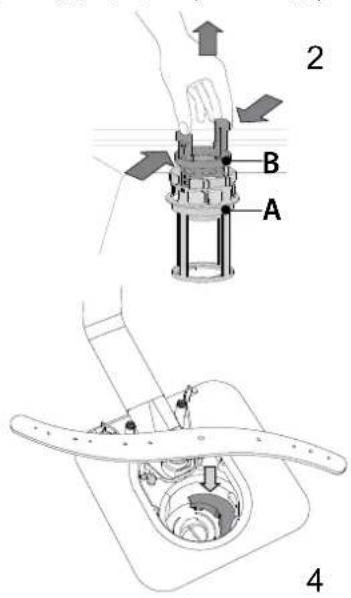

2. Zdjąć korek filtra B, lekko naciskając boczne klapki (Rys. 2).
3. Wysunąć filtr płytkowy ze stali nierdzewnej C (Rys. 3).
4. W przypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcelany, kości, pestek owoców itp.), należy je ostrożnie wyjąć.
5. Sprawdzić syfon i usunąć wszelkie resztki potraw. NIGDY NIE NALEŻY WYJMOWAĆ osłony pompy w cyklu myjącym (czarny element) (Rys. 4).

Po oczyszczeniu filtrów założyć z powrotem zespół filtra i zamocować go w prawidłowym położeniu; jest to niezbędne dla utrzymania sprawnego funkcjonowania zmywarki.

CZYSZCZENIE WĘŻA DOPŁYWOWEGO WODY

Jeśli węże wody są nowe lub nie były używane przez dłuższy czas, to przed wykonaniem niezbędnych połączeń należy przepuścić przez nie strumień wody, aby upewnić się, czy woda jest czysta i wolna od zanieczyszczeń. Jeśli takie środki ostrożności nie zostaną podjęte, wlot wody może zostać zablokowany, a zmywarka uszkodzona.

CZYSZCZENIE RAMION NATRYSKOWYCH

Może się zdarzyć, że resztki potraw pozostaną na ramionach natryskowych i będą zatykać otwory, przez które wytryskiwana jest woda. Dlatego też zaleca się, aby od czasu do czasu sprawdzić ramiona natryskowe i oczyścić je małą szczoteczką z nie-metalowym włosiem.

Aby zdjąć górne ramię natryskowe, należy przekręcić plastikowy pierścień blokujący w kierunku ruchu wskazówek zegara. Górne ramię natryskowe powinno zostać z powrotem założone w taki sposób, aby strona z większą liczbą otworów była skierowana do góry.

Dolne ramię natryskowe można wyjmować, pociągając je w górę.

SYSTEM ZMIĘKCZANIA WODY

Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałce, co z kolei przyczynia się do wyższej wydajności zmywania.

System sam regeneruje się przy pomocy soli, zatem zbiornik soli należy uzupełniać, jak tylko będzie pusty.

Częstotliwość regeneracji jest uzależniona od ustawienia stopnia twardości wody - regeneracja ma miejsce raz na 6 cykli Eco przy poziomie twardości wody ustawionym na 3.

Proces regeneracji rozpoczyna się wraz z ostatnim płukaniem i kończy podczas etapu suszenia przed końcem cyklu.

• Podczas każdej regeneracji: ~Zużycie 3,5 L wody;
• Dodatkowe 5 minut cyklu; Zużycie poniżej 0,005 kWh energii elektrycznej.

USUWANIE USTEREK

Jeśli zmywarka nie działa prawidłowo, należy sprawdzić, czy problem można rozwiązać, wykonując czynności opisane poniżej. W przypadku błędów lub problemów prosimy skontaktować się z zakładem serwisowym, którego dane kontaktowe można odnaleźć w książeczce gwarancyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie z określonymi wymaganiami Rozporządzenia.

PROBLEM MOZLIWE PRZYCZYNY ROZWIAZANE
Świeci sie wskaznik poziomu soli	Zbiornik soli jest pusty. (Po napelnieniu kontrolka poziomu soliMZe sze zie wiccie po zakoczeniu kilku kolejnych programów zmywania).	Napelnich zbiornik sola (aby uzyskać wieciej informacji, patrz strona 2). Dostosować poziom twardość wody, patrz tabela strona 2.
Świeci sie wskaznik dozownika plnun nabyszczajęcego	Dozownik plny nabyszczajęcego jest pusty. (Po napelnieniu kontrolka dozownika plny nabyszczajęce są zwiecć po zakończeni kilku kolejnych programów zmywania).	Napelnich dozownik nabyszczaczem (aby uzyskać wieciej informacji, patrz strona 2).
Zmywarka nie wącza sie lub nie reagu je na polecenia.	Urzadzenia nie zostano prawidlowo podlaczone do zasilania.	Wtozyc wtyczek przyzewodu zasilajacego do gniadzka.
	Przerwa w dopywie prȩdu.	Ze wźgliędow bezpiecieznstwa, zmywarka nie wznowy automatycznie przypo ponownym wączeniu prȩdu. Otworzyc drzwczki zmywarki, naciność przycisk START/ Pauza i zamknć drzwiczki w przyciągu 4 sekund.
	Drzwczki zmywarkiNie są zamknietà. Sworzen NaturalDry nie jest wsuniety.	Energicznie popchnáć drzwczki tak, aby bylo slychać ze zostaly "zatrzaśnietà".
	Cykl zostal przerwany otwarciem drzewiczek przyte > 4 sekundy.	Naciność przycisk START/Pauza i zamknć drzwiczki w ciagu 4 sekund.
	Nie reaguje na polecenia. Na wyświetlaczu widocznych jest komunikat: Dioda 9 albo 12 i Wl./Wyl. szbko migaj.	Wymiarczy uradzenia naciskAJC przycisc Wl./WYL., po ok. jeder minucie wącZY je z powrotem i zrestarowania program. Ješli problem nadal wystepuju, nicheły odźczyc uradzenia na 1 minute a przytie婿 podlacZY ponownie.
Zmywarka nie od-pompowuje wody. Na wyświętaczu widocznych jest komuk-niat: Dioda 3 i Wl./ Wyl. szbko migaj.	Cykl zmywania jestzsche nie zostali zakończy. Poczek Wąs spustowy jest zagiety.	Aci, az skończy sie cykI zmywania.
	Rura odphywu zlewu jest zatkana. Oczyszcie rur odyhu w zlewie.	Sprawdzić, cz wy są odplywowy nie jest zagiety (patrz INSTRUKCIA INSTALACJI).
	Filtr jest zatkany resztkami potraw	Oczyszcie filtr (patrz CZYSZCZENIE ZESPOŁ FILTRA).
Zmywarka pracuje zbyt goło.	Nacznia uderzaja o siebie. Prawidlowo ulozyć naczy	niania (patrz LADOWANIE KOSZY).
	Wytermarzana jest nadmierna ilość piany.	Porca detergentu nie zostala poprawnied odmierzone, albo detergent nie{nadeje są do stosowania w zmywarkach (patrz NAPELNIANIE DOZOWNIKA DETERGENTU). Zrestarto-waćbie污染防治cy kl wymiarczy zmywary, napiotnie wymiarczy pomownie, wybrać nowy program, nacinność przycisc START/Pauza i zamknć drzwiczki w przyciągu 4 sekund. Nie dodawać zadné detergentu.
Nacznia nie są czyste.	Nacznia nie zostaly prawidlowo rozmieszczone.	Prawidlowo ulozyć nacznia (patrz LADOWANIE KOSZY).
	Ramiona natryskowe nie moga obracćsi sie swo-bodnie, zacepiajcie są o nascznia.	Prawidlowo ulozyć nacznia (patrz LADOWANIE KOSZY).
	Cykl zmywania jest zbyt delikatny.	Wybierz odpowiedni cykI zmywania (patrz TABELA PROGRAMÖW).
	Wytermarzana jest nadmierna ilość piany.	Porca detergentu nie zostala poprawnied odmierzone, albo detergent nie{nadeje są do stosowania w zmywarkach (patrz NAPELNIANIE DOZOWNIKA DETERGENTU).
	Pokrywka przyegródki na plyn nabyszczajcy nie zostala prawidlowo zamknięta.	Upewnić sie, cz dozownik plyn nabyszczajcie jest zamknięty.
	Filtr jest brudny lub zatkany.	Oczyszcie zespól filtra (patrz UTRZYMANIE I KONSERIWACJA).
	Nie ma soli.	Napelnich zbiornik soli (patrz NAPELNIANIE ZBIORNIKA SOLI).
Zmywarka nie na-pelnia sie woda. Na wyświętaczu widocznych jest komunikat: Dioda H, 6 i Wl./Wyl. szbko migaj.	Brak wyd y w sieci wodociągowej lub zwör jest zamknięty.	Sprawdzić, cz woda dopywyza z sieci wodociągowej lub cz zwör jest otwarty.
	Wąd dopywowy jest zagliety.	Sprawdzić cz wąd dopywowy nie jest zagliety (zobacz INSTALACJI), napiotnie po-nownie zaprogramować i przyciezycz zmywarke.
	Sitko w wętu dopywowym wody jest zapchane; niedzędne jestego oczyszczenie.	Po wykonani sprawdzenia i oczyszczenia;niewy wymiarczy i wymiarczy zmywarke, i Rozpoczć nowy program.
Zmywarka kończycyk przydwiczenia. Na wyświętaczu widocznych jest komunikat: Dioda 15 i Wl./ Wyl. szbko migaj.	Wąd dopywowy ustawiony jest zbyt nisko lub zasysa do kanalizacja domowej.	Sprawdzić cz kończycka węda dopywowego umieszczona jest na prawidłowey wysokość (zobacz INSTALACJI). Nalewy sprawdzić pod katem zasysania do kanalizacja domowej, w razie potrzeby zaintalować zawór wypustowy.
	Powietrze w dopywie wody.	Sprawdzić ułkad doprowadzania wody pod katem wycieków lub innych problemów mogązych wymiarczy są zprepsuszczaniem powietrza.

Zasady, standardowa dokumentacja, informacja na temat zamawiania części zamiennych oraz dodatkowe informacje o produkcie: NOVZNAZEC:

Używając kodu QR i odwiedzając naszą stronę internetową docs.whirlpool.eu - Odwiedzając naszą stronę internetową parts-selfservice.whirlpool.com - Ewentualnie można skontaktować się z naszą obsługą posprzedażną (patrz numer telefonu w książeczce gwarancyjnej). Kontaktując się z naszą obsługą posprzedażną, należy podać kody zamieszczone na tabliczce identyfikacyjnej produktu.

Informacja o modelu przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identyfikator modelu, który można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu.
