MANUALE UTENTE WIS 7030 PEF WHIRLPOOL
WHIRLPOOL. Per ricevere assistenza in modo più completo, registrare il proprio apparecchio sul sito: www.whirlpool.eu/register
WWW
È possibile scaricare le Istruzioni per la sicurezza e le Istruzioni per l'uso dal sito docs.whirlpool.eu; seguire le istruzioni riportate sul retro del presente libretto.
Prima di utilizzare l'apparecchio, leggere attentamente le Istruzioni per la sicurezza.

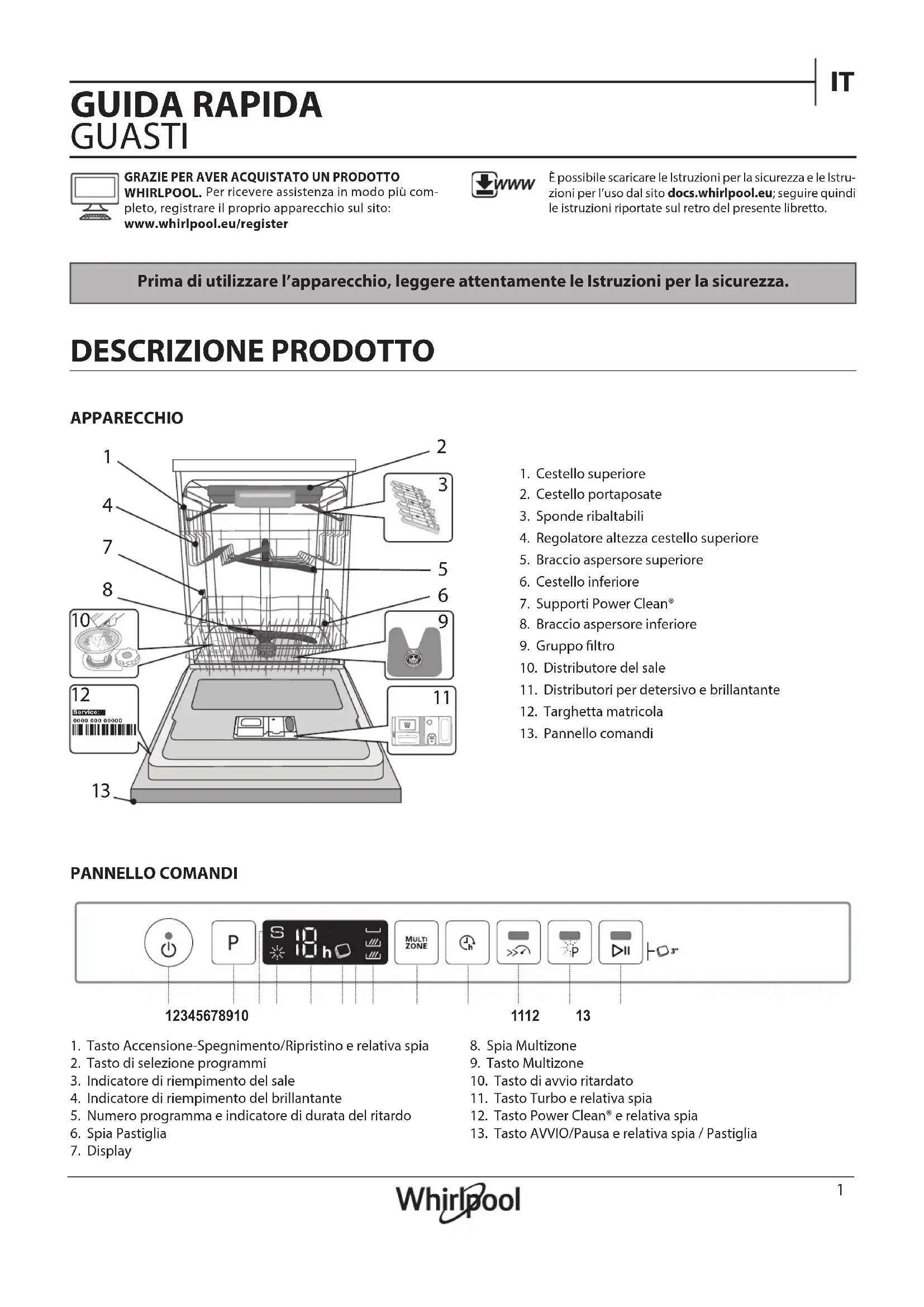

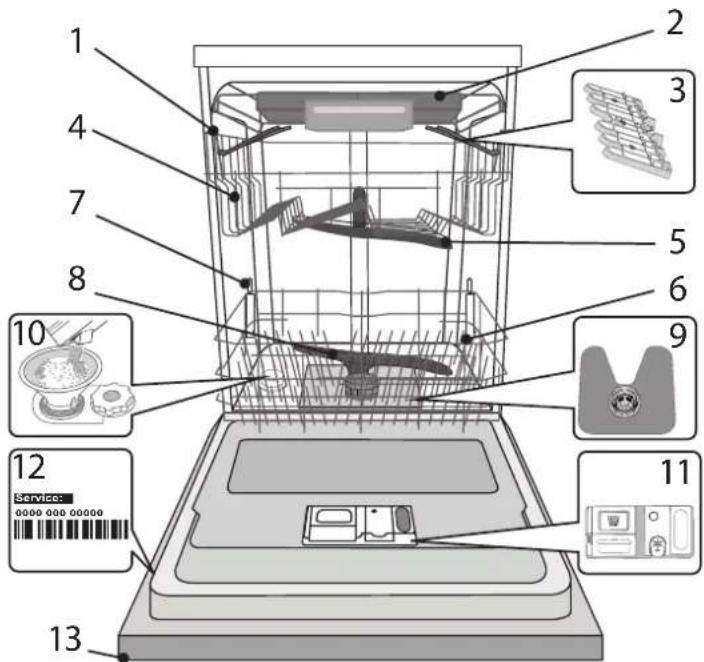

DESCRIZIONE PRODOTTO
APPARECCHIO
- Cestello superiore
- Cestello portaposate
- Sponde ribaltabili
- Regolatore altezza cestello superiore
- Braccio aspersore superiore
- Cestello inferiore
- Supporti Power Clean
- Braccio aspersore inferiore
- Gruppo filtro
- Distributore del sale
- Distributori per detersivo e brillantante
- Targhetto matricola
- Pannello comandi

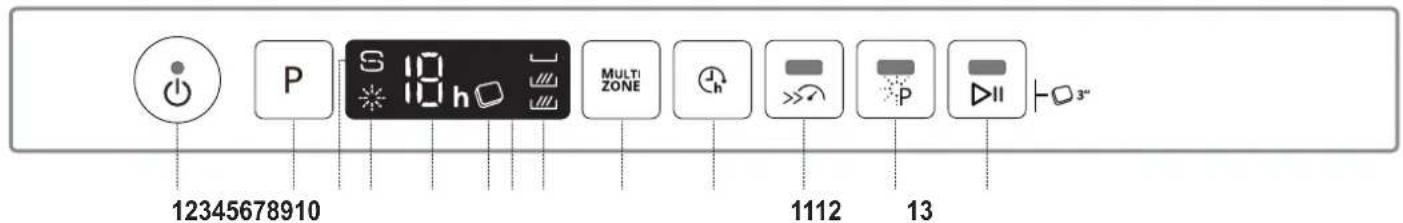

PANNELLO COMANDI
- Tasto Accensione-Spegnimento/Ripristino e relativa spia
- Tasto di selezione programmi
- Indicatore di riempimento del sale
- Indicatore di riempimento del brillantante 5.Numero programma e indicatore di durata del ritardo
- Spia Pastiglia
- Display
- Spia Multizone
- Tasto Multizone
- Tasto di avvio ritardato
- Tasto Turbo e relativa spia
- Tasto Power Clean e relativa spia
- Tasto AVVIO/Pausa e relativa spia / Pastiglia
PRIMO UTILIZZO
Dopo aver completato l'installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.
RIFORNIMENTO DEL SERBATOIO DEL SALE
L'uso di sale previene la formazione di CALCARE sulla superficie dei piatti e sui componenti della macchina.
- È indispensabile che IL SERBATOIO DEL SALE NON SIA MAI VUOTO.
- È essenziale quindi che il livello di durezza dell'acqua sia stato impostato.
Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere DESCRIZIONE PRODOTTO) e deve essere obbligatoriamente rifornito ogni volta che l'indicatore di RIEMPIMENTO SALE sul pannello comandi si accende.
- Togliere il cestello inferiore e svitare il tappo del serbatoio (ruotare in senso antiorario).
- Solo la prima volta: riempire d'acqua il serbatoio del sale.
- Sistemare opportunamente l'imbuto (vedere figura) e riempire il serbatoio del sale fino all'orlo (circa 1 kg); Non è inconsueto che l'acqua trabocchi leggermente.
- Togliere l'imbuto ed eliminare qualsiasi residuo di sale dall'area circostante l'apertura.
Accertarsi che il tappo sia adeguatamente serrato per evitare l'ingresso di detersivo all'interno della vaschetta durante il programma di lavaggio (ciò potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione).
Ogni volta che occorre aggiungere sale, la procedura deve essere necessariamente eseguita prima dell'inizio del ciclo di lavaggio per evitare rischi di corrosione.
IMPOSTAZIONE DELLA DUREZZA DELL'ACQUA
Per consentire che il dispositivo addolcente dell'acqua agisca al meglio, è essenziale che l'impostazione del livello di durezza dell'acqua tenga conto della sua durezza effettiva nell'utenza domestica. È possibile ottenere il valore di durezza dell'acqua nell'utenza domestica rivolgendosi al proprio fornitore. Il valore predefinito per la durezza dell'acqua viene impostato in fabbrica.
- Azionare l'apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
- Disattivare l'apparecchio agendo sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
- Tenere premuto il tasto P per 5 secondi, fino a udire il segnale corrispondente.
- Azionare l'apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
- Il numero corrispondente al livello di selezione corrente e l'indicatore di livello del sale lampeggiano entrambi.
- Premere il tasto P per selezionare il livello di durezza dell'acqua richiesto (vedere TABELLA DEI LIVELLI DI DUREZZA DELL'ACQUA).
| Tabella di durezza dell'accua |
| Livello | °dH Gradi tedeschi | °fH Gradi francesi | °Clark Gradi inglesi |
| 1 | Dolce | 0 - 6 | 0 - 10 | 0 - 7 |
| 2 | Moderamente dolce | 7 - 11 | 11 - 20 | 8 - 14 |
| 3 | Medio | 12 - 16 | 21 - 29 | 15 - 20 |
| 4 | Dura | 17 - 34 | 30 - 60 | 21 - 42 |
| 5 | Molto dura | 35 - 50 | 61 - 90 | 43 - 62 |
- Disattivare l'apparecchio agendo sullo stesso tasto ACCENSIONE/SPEGNIMENTO.
La procedura di impostazione è stata completata!
Non appena completata tale procedura, avviare uno dei programmi senza carico.
Utilizzare solo sale di tipo specifico per lavastoviglie.
Dopo aver versato il sale all'interno della macchina, la spia di riempimento SALE si spegne.
La mancanza di sale nel serbatoio potrebbe danneggiare l'addolcitore d'acqua e la resistenza per effetto dell'accumulo di calcare.
L'uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.
RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE
L'utilizzo del brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il distributore di brillantante A deve essere riempito ogni volta che la spia dell'indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è illuminata.
- Aprire il distributore B esercitando una pressione opportuna e quindi sollevando la linguetta posta sul coperchio.
- Versare delicatamente il brillantante fino al segno che indica il livello di riferimento massimo (110 ml), evitandone la fuoriuscita. Nel caso in cui ciò si verifichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.
- Abbassare il coperchio fino ad avvertire lo scatto che ne segnala la chiusura. Non versare MAI il brillantante direttamente all'interno della vaschetta.
REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE
Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare. - Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO. - Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/SPEGNIMENTO. - Premere tre volte il tasto P: si avverte il segnale corrispondente. - Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO. - Il numero corrispondente alla selezione corrente e la spia del brillantante lampeggiano entrambi. - Premere sul tasto P per impostare il livello di brillantante corrispondente alla quantità richiesta. - Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTO. La procedura di impostazione è stata completata! Nel caso in cui il livello di brillantante sia impostato su ZERO (ECO), il brillantante non viene erogato. In caso di esaurimento del brillantante la spia BRILLANTANTE INSUFFICIENTE non è illuminata. A seconda del modello di lavastoviglie è possibile impostare al massimo 5 livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio. - In presenza di strisce con sfumature blu sulla superficie dei piatti, impostare un livello di dosaggio basso (1-2). - In presenza di gocce d'acqua o di calcare sulla superficie dei piatti impostare invece dosaggi alti (3-4).
RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO
Per aprire il distributore detersivo utilizzare il dispositivo di apertura C. Versare il detersivo esclusivamente nel distributore D. Mettere la dose di detersivo per il prelavaggio direttamente all'interno del distributore.
- Per il dosaggio corretto del detersivo fare riferimento ai dati sopra riportati. La vaschetta D contiene indicatori di livello per facilitare il dosaggio del detersivo.
- Eliminare eventuali residui di detersivo dai bordi del distributore e chiudere il coperchio fino ad avvertire lo scatto caratteristico.
- Chiudere il coperchio del distributore sollevandolo fino a portare il dispositivo di chiusura in sede.
Il distributore del detersivo si apre automaticamente quando previsto dal programma in uso. Se si utilizzano detersivi del tipo "All in one", si consiglia di servirsi del tasto PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell'asciugatura.
maticamente quando previsto dal programma in uso. Se si utilizzato detersivi del tipo „All in one“, si consiglia di serviri del tasto PASTIGlia per impostare il programma in modo da ottenere sempre iigliori risultati nel lavaggio e nell'asciugatura.
L'uso di un detersivo non specifico per lavastoviglie potrebbe causare malfunzionamenti o danni all'apparecchio.
TABELLA DEI PROGRAMMI
| Programma | Fase di ascugatura | NaturalDry | Opzioni disponibili*) | Durata programma di lavaggio (h:min)** | Consumo d'acqua (litri/ciclo) | Consumo energetico (kWh/ciclo) |
| 1. Eco 50° | ECO | ✓ | ✓ | h | 3:10 9,5 0,85 | | |
| 2. Θh Sense® | 6thsense | 50-60° | ✓ | ✓ | MULTI ZONE >> P | 1:25 - 3:00 7,0 | -14,0 0,90 -1,40 |
| 3. Intensivo 65° | | ✓ | ✓ | h | MULTI ZONE >> P | 2:50 16,0 1,60 | |
| 4. Misto 60° | | ✓ | ✓ | h | MULTI ZONE >> P | 2:30 16,0 1,30 | |
| 5. Lavaggio rapido e asciugatura | 50° | ✓ | ✓ | h | MULTI ZONE | 1:25 11,5 1,10 | |
| 6. Cristalli | 45° | ✓ | ✓ | h | MULTI ZONE | 1:40 11,5 1,20 | |
| 7. Rapido 30' | 50° | - | - | h | MULTI ZONE | 0:30 9,0 0,50 | |
| 8. Silenzioso | 50° | ✓ | ✓ | h | | 3:30 15,0 1,15 | |
| 9. Antibatterico | 65° | ✓ | - | h | | 1:40 10,0 1,30 | |
| 10. Prelavaggio | - | - | - | h | MULTI ZONE | 0:12 4,5 0,01 | |
| 11. Autopulente | 65° | - | - | h | | 0:50 8,0 0,85 | |
La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020. Nota per i laboratori di prova: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: dw_test_support@whirlpool.com. Questi programmi non richiedono un pre-trattamento delle stoviglie. Non è possibile selezionare tutte le opzioni contemporaneamente. Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi. La durata effettiva può dipendere da molti fattori, quali la temperatura e la pressione dell'acqua di alimentazione, la temperatura ambiente, la dose di detersivo utilizzata, la quantità e il tipo di carico e il suo bilanciamento, la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori può prolungare la durata dei programmi anche di 20 minuti.
DESCRIZIONE DEI PROGRAMMI
Istruzioni per selezionare il ciclo di lavaggio.
1 ECO
Il programma Eco è indicato per le stoviglie mediamente sporche; è il programma più efficiente in termini di consumo combinato di acqua ed energia per questo tipo di stoviglie e viene usato per valutare la conformità dell'apparecchio alla legislazione UE in materia di progettazione ecocompatibile.
2 6th SENSE
Per piatti con sporco normale e residui secchi di cibo. Rileva il livello di sporco delle stoviglie e seleziona il programma adeguato. Durante il rilevamento del livello di sporco, sul display compare un'animazione e la durata del ciclo viene aggiornata.
3 INTENSIVO
Programma consigliato per stoviglie molto sporche, particolarmente indicato per padelle e tegami (non adatto per oggetti delicati).
4 MISTO
Carichi misti. Per piatti con sporco normale e residui secchi di cibo.
5 LAVAGGIO RAPIDO E ASCIUGATURA
Stoviglie normalmente sporche. Ciclo quotidiano; permette di ottenere risultati di lavaggio e asciugatura ottimali in un tempo inferiore.
6 CRISTALLI
Programma adatto a oggetti delicati, più sensibili alle temperature elevate, ad esempio bicchieri e tazze.
7 RAPIDO 30'
Programma indicato per un mezzo carico di stoviglie molto sporche e prive di residui secchi. Non è prevista una fase di asciugatura.
8 SILENZIOSO
Adatto al funzionamento nelle ore notturne. Permette di ottenere risultati di lavaggio e asciugatura ottimali con una minima emissione sonora.
9 ANTIBATTERICO
Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie.
10 PRELAVAGGIO
Da utilizzare per sciacquare le stoviglie da lavare successivamente. Questo programma non richiede detersivo.
11 AUTOPULENTE
Programma da utilizzare per la manutenzione della lavastoviglie; deve essere eseguito solo con l'apparecchio VUOTO e usando un detersivo specifico per la manutenzione della lavastoviglie.
Note:
Il ciclo Rapido 30' è indicato per stoviglie poco sporche.
È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedi PANNELLO COMANDI).
In caso di opzione non compatibile con il programma selezionato, vedere la TABELLA DEI PROGRAMMI; il LED corrispondente lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L'opzione non è in tal caso abilitata.
MULTI MULTIZONE
Nel caso in cui i piatti da lavare siano pochi, per limitare il consumo di acqua, elettricità e detersivo si può utilizzare il programma Mezzo carico.
Selezionare il programma richiesto e quindi premere il tasto MULTIZONE: l'indicatore posto superiormente alle spie corrispondenti ai vari tasti si illumina e sul display compare il simbolo del cestello prescelto. Come sua impostazione predefinita, l'apparecchio esegue il lavaggio in tutti i cestelli. Per il lavaggio esclusivamente di un cestello in particolare, premere ripetutamente il tasto in questione:
indicato nel display (cestello inferiore soltanto)
indicato nel display (cestello superiore soltanto)
indicato nel display (cestello portaposate soltanto)
indicato nel display (l'opzione è impostata su Spegnimento e l'apparecchio esegue il lavaggio per tutti i cestelli).
Ricordarsi di riempire soltanto i cestelli superiore e inferiore e di ridurre conseguentemente la dose di detersivo. Se il cestello superiore viene rimosso, introdurre il detersivo direttamente nell'apparecchio anziché nell'apposita vaschetta.
AVVIO RITARDATO
È possibile ritardare l'avvio del programma per un tempo compreso tra 1 e 12 ore.
- Premere il tasto AVVIO RITARDATO: sul display appare il simbolo corrispondente «h». A ogni pressione del tasto aumenta l'intervallo di tempo (1 h, 2 h, ecc. fino a 12 h) tra il momento in cui si seleziona il programma e l'avvio del ciclo di lavaggio selezionato.
- Selezionare il programma di lavaggio, premere il tasto AVVIO/Pausa e chiudere la porta entro 4 secondi: il timer inizia il conto alla rovescia.
- Una volta trascorso quel periodo di tempo, la corrispondente spia «h» si spegne e inizia il ciclo di lavaggio. Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO RITARDATO. Per annullare l'impostazione premere ripetutamente il tasto fino allo spegnimento delle spie dell'indicatore «h» di avvio ritardato in questione.
Una volta avviato il ciclo di lavaggio, non è più possibile impostare la funzione di avvio ritardato.
TURBO
L'opzione consente di ridurre la durata dei principali programmi ma di mantenere la stessa qualità nelle prestazioni di lavaggio e asciugatura.
Dopo aver selezionato il programma richiesto, premere il tasto TURBO: la corrispondente spia si illumina. Per deselezionare l'opzione in questione premere nuovamente lo stesso tasto.
POWER CLEAN
Grazie ai getti speciali supplementari questa funzione consente un lavaggio più intenso ed efficace nell'area specifica del cestello inferiore. Si raccomanda questa funzione per il lavaggio di pentole e casseruole. Premere quel tasto per attivare l'opzione POWER CLEAN (la spia si accende).
PASTIGLIA
Questa impostazione permette di ottimizzare le prestazioni del programma in base al tipo di detersivo usato. Se si utilizzano detersivi in forma di pastiglia (brillantante, sale e detersivo in 1 dose) premere per 3 secondi il tasto AVVIO/PAUSA (insieme al simbolo corrispondente). In caso di utilizzo di detersivo in polvere o in forma liquida, l'opzione in oggetto deve essere disattivata.
SPIA FUNZIONAMENTO
La luce di un LED proiettata sul pavimento segnala che la lavastoviglie è in funzione. È possibile selezionare una delle seguenti modalità di funzionamento:
a) Funzione disattivata. b) All'avvio del ciclo di lavaggio la spia si illumina per pochi secondi, rimane spenta per tutta la durata del ciclo e lampeggia alla sua conclusione. c) La spia rimane illuminata durante il ciclo di lavaggio e lampeggia alla sua conclusione (modalità predefinita).
A seconda che sia stata impostata la modalità b) oppure c), in caso di impostazione del programma di avvio ritardato la spia si illumina rispettivamente per pochi secondi e per l'intera durata del conto alla rovescia. La spia si spegne all'apertura della porta. Per selezionare la modalità richiesta, azionare la macchina e tenere premuto il tasto P fino a visualizzare tre lettere sul display: premere ripetutamente il tasto P fino a selezionare la lettera (o la modalità) richiesta, quindi tenere premuto il tasto P per confermare la selezione impostata.
Nota: se il sistema NaturalDry è attivo e dopo la porta, la spia di funzionamento non lampeggerà alla fine del ciclo.
NaturalDry
NaturalDry è una funzione di asciugatura a convezione che apre automaticamente la porta durante/dopo la fase di asciugatura per garantire stoviglie perfettamente asciutte dopo il lavaggio. La porta può essere aperta quando la temperatura è tale da non poter danneggiare i mobili della cucina; ciò significa che non si attiva se si seleziona l'opzione TURBO.
Come ulteriore protezione dal vapore, la lavastoviglie viene fornita con una speciale lamina di protezione aggiuntiva. Per istruzioni sul montaggio della lamina protettiva, vedere le (ISTRUZIONI PER L'INSTALLAZIONE).
La funzionalità NaturalDry può essere disabilitata come segue:
- Accedere al menu del software della lavastoviglie premendo a lungo il tasto P (6 secondi).
- Viene aperto il menu Controllo luce (vedere la descrizione della SPIA FUNZIONAMENTO); se non si desidera modificare le impostazioni correnti, premere a lungo il tasto P (finché una delle due lettere compare sul display).
- Quando si passa al menu Controllo NaturalDry, è possibile cambiare lo stato della funzionalità NaturalDry premendo il tasto P:
E - funzione abilitata, d - funzione disabilitata
Per confermare la modifica e uscire dal menu NaturalDry Control, premere a lungo il tasto P (3 secondi).

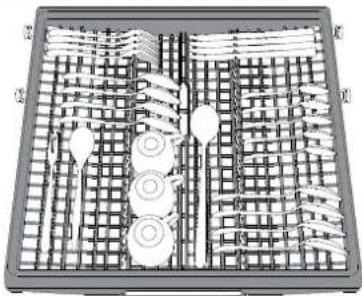

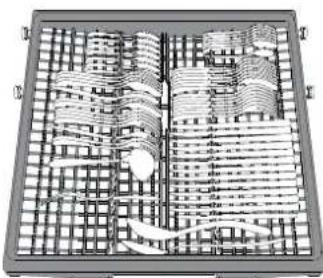

Il terzo cestello è stato progettato per alloggiare le posate durante il lavaggio.
Disporre le posate come illustrato nella figura.
La possibilità di sistemare le posate a parte ne rende più semplice la raccolta dopo il lavaggio e migliora le prestazioni sia nella fase di lavaggio che in quella di asciugatura.
Coltelli e altri utensili con bordi affilati devono essere sistemati con le lame rivolte verso il basso.
La geometria del cestello prevede anche la possibilità di alloggiare oggetti di piccole dimensioni, come nel caso delle tazzine da caffè per le quali è adibita la zona centrale.
CESTELLO SUPERIORE
Riporvi i piatti poco resistenti e le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi bassi.

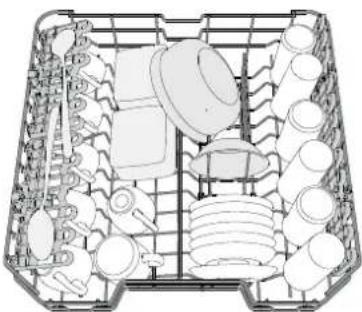

(esempio di carico del cestello superiore)
REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE
È possibile regolare il cestello superiore in altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per riporvi le stoviglie di dimensioni ingombranti, nella posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio che esse richiedono e di evitare urti con gli oggetti caricati nel cestello
inferiore.
Il cestello superiore è munito di regolatore in altezza (vedere figura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati, non appena si trovi in posizione rialzata. Per ripristinare la posizione ribassata, agire sulle leve A poste ai lati del cestello e abbassare il cestello.
Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già caricati.
Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.

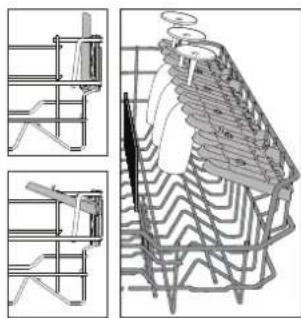

SPONDE RIBALTABILI CON POSIZIONE REGOLABILE
Le sponde ribaltabili laterali possono essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel cestello.
Si possono disporre i bicchieri da vino nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi.
In base al modello:
- per estendere le sponde occorre farle scorrere verso l'alto e ruotarle oppure sganciarle dai fermi e abbassare.
- per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso oppure sollevarle e agganciarle ai fermi.

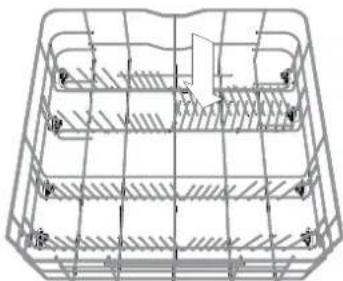

CESTELLO INFERIORE
Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene disporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l'elemento aspersore.
Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione verticale per la migliore sistemazione dei piatti oppure in posizione orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.

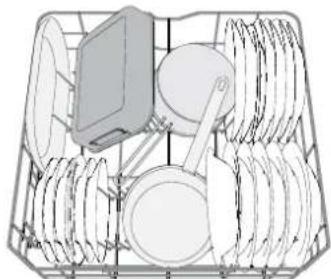

(esempio di carico nel cestello inferiore)

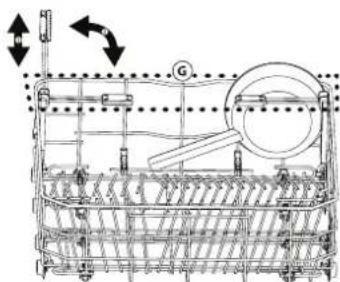

OPZIONE POWER CLEAN NEL CESTELLO INFERIORE
L'opzione Power Clean® utilizza specifici getti d'acqua nel retro della cavità per ottenere un lavaggio più intensivo delle stoviglie molto sporche. Il cestello inferiore è munito di Space Zone, lo specifico sostegno estraibile nella
parte posteriore del cestello e utilizzabile per sostenere in posizione verticale pentole e casseruole e ottimizzare in tal modo lo spazio.
Nel disporre pentole e casseruole rivolte verso l'elemento Power Clean® attivare la corrispondente opzione POWER CLEAN dal pannello comandi.
Uso dell'opzione Power Clean®:
- Regolare l'area Power Clean (G) ripiegando verso il basso i supporti posteriori piatti per caricare le pentole.
- Caricare le pentole e le casseruole in posizione inclinata verticale nell'area Power Clean. Le pentole devono essere inclinate verso i potenti getti d'acqua.
USO QUOTIDIANO
1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA
Verificare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell'acqua sia aperto.
Aprire la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.
- Selezionare il programma più adatto in base al tipo di stoviglie e alla quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PROGRAMMI) premendo sul tasto P.
- Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).
6. AVVIO
Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta non viene chiusa entro 4 sec. viene emesso il suono di allarme. In quel caso, aprire la porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.
7. FINE DEL CICLO DI LAVAGGIO
La fine del programma è segnalata da segnali acustici e lampeggia il numero del programma sul display. Aprire la porta e disattivare l'apparecchio premendo sul tasto ACCENSIONE/SPEGNIMENTO. Per evitare bruciature, prima di togliere le stoviglie attendere pochi minuti. Scaricare i cestelli, iniziando da quello inferiore.
La macchina si disattiva automaticamente nel corso di determinati periodi di inattività prolungata, al fine di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proporzione la dose di detersivo da utilizzare.
MODIFICA DI UN PROGRAMMA IN CORSO
Nel caso in cui sia stato selezionato il programma sbagliato, è possibile cancellarlo a condizione che sia appena iniziato: aprire lo sportello e premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l'apparecchio si spegnerà.
Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi opzione richiesta; avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si accende) e chiudere la porta entro 4 secondi.
AGGIUNTA DI ALTRE STOVIGLIE
Senza spegnere l'apparecchio, aprire la porta (il LED AVVIO/Pausa inizia a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre le stoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.
INTERRUZIONI ACCIDENTALI
In caso di apertura della porta o di interruzione dell'alimentazione elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà dal punto in cui era stato interrotto.
AVVISI E CONSIGLI
CONSIGLI
Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente prima del caricamento.
Sistemare le stoviglie in modo che rimangano in sede e non si possano ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso e le parti concave/complesse disposte obliquamente, per consentire all'acqua di lavaggio di raggiungere le superfici e scorrervi liberamente.
Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacolare la rotazione degli aspersori.
Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate. Quando molto sporche, riporre piatti e pentole nel cestello inferiore poiché nel relativo settore gli aspersori svolgono un'azione più intensa e consentono migliori prestazioni nel lavaggio.
Una volta completata la procedura di carico, accertarsi che gli aspersori possano ruotare liberamente.
STOVIGLIE DI TIPO NON ADATTO
- Stoviglie e posate in legno.
- Bicchieri decorati, pezzi di artigianato e piatti antichi. Le decorazioni non sono sufficientemente resistenti.
- Componenti in materiali sintetici che non resistono alle temperature elevate.
- Stoviglie in rame e stagno.
- Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro. Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i bicchieri in cristallo) possono diventare opachi anche soltanto dopo un certo numero di lavaggi.
CONSIGLI PER IL RISPARMIO ENERGETICO
- Se la lavastoviglie viene usata secondo le istruzioni del produttore, il lavaggio delle stoviglie a macchina comporta normalmente un MINORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.
- Per ottimizzare l'efficienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l'apparecchio a pieno carico. Caricando la lavastoviglie fino alla capacità indicata dal produttore si contribuirà a ridurre i consumi d'acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/ Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o eccessivo della lavastoviglie può aumentare il consumo di risorse (acqua, energia e tempo, o maggiore rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
- Il pre-risciacquo delle stoviglie comporta un maggiore consumo di acqua ed energia e non è consigliato.
DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE
- Utilizzare soltanto bicchieri e porcellane garantite dal produttore per il lavaggio in lavastoviglie.
- Utilizzare un detersivo delicato e adatto al tipo di stoviglia in questione.
- Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena sia terminato il ciclo di lavaggio.
IGIENIZZANTE
Per evitare la formazione di cattivi odori e sedimenti vari all'interno della lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell'apparecchio utilizzare un cucchiaino di detersivo e avviare il ciclo in assenza di carico.
MANUTENZIONE E PULIZIA
PULIZIA DEL GRUPPO FILTRO
Pulire regolarmente il gruppo filtrante in modo che nei relativi elementi non si formino ostruzioni e che l'acqua vi scorra regolarmente.
L'uso della lavastoviglie con i filtri ostruiti, o con oggetti estranei nel sistema filtrante o nei bracci irroratori, può causare malfunzionamenti e determinare una perdita di prestazioni, un aumento della rumorosità o un maggiore consumo di risorse.
Il gruppo filtrante è composto da tre elementi filtranti che eliminano la presenza di residui di cibo dall'acqua di lavaggio, rimettendola in circolo ai fini del programma: per ottenere le migliori prestazioni durante il lavaggio è necessario che tali elementi siano sempre puliti.
Non utilizzare mai la lavastoviglie priva dei filtri o con filtri allentati.
Almeno una volta al mese o ogni 30 cicli di lavaggio, verificare lo stato del gruppo filtro e se necessario pulirlo completamente sotto getto di acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni ivi riportate:

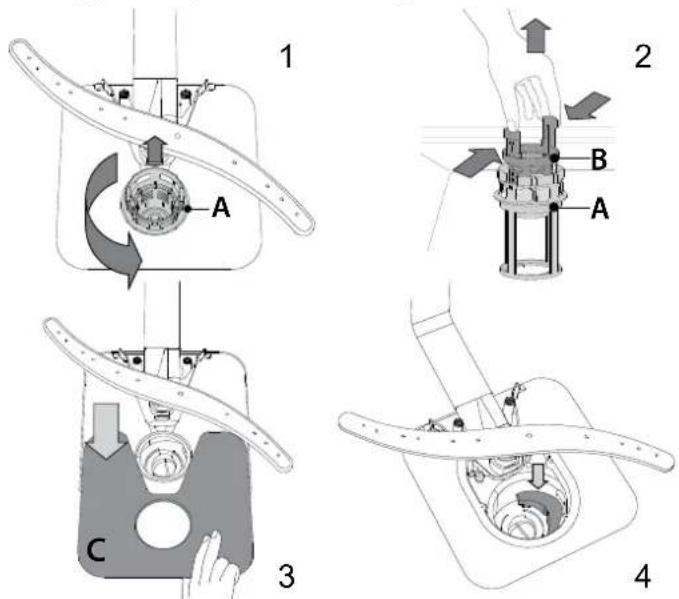

- Ruotare il filtro cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).
- Smontare il filtro a tazza B esercitando una leggera pressione sulle sponde laterali (Fig. 2).
- Far scorrere il filtro a piatra in acciaio inossidabile C, fino ad estrarlo (Fig. 3).
- Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa, semi di frutta, ecc.), rimuoverli con attenzione.
- Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di cibo. NON TOGLIERE MAI l'elemento di protezione della pompa di lavaggio (dettaglio di colore nero) (Fig 4).
Dopo aver pulito i filtri, rimontare il gruppo e fissarlo correttamente in sede: ciò è fondamentale per garantire l'efficienza della lavastoviglie.
Se i tubi dell'acqua sono nuovi o sono rimasti inutilizzati per un periodo prolungato, prima di eseguire i raccordi necessari far scorrere l'acqua per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua potrebbe ostruirsi con conseguente danneggiamento della lavastoviglie.
PULIZIA DEI BRACCI ASPERSORI
I residui di cibo possono occasionalmente formare incrostazioni sui bracci aspersori e bloccare i fori utilizzati per l'irrorazione dell'acqua. Si raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli mediante piccola spazzola metallica.

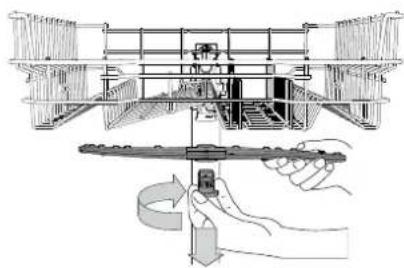

Per smontare il braccio aspersore superiore, ruotare l'anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore deve avvenire in modo che il lato con il maggior numero di fori sia rivolto verso l'alto.
È possibile smontare l'elemento aspersore del cestello inferiore sollevandolo verso l'alto.
SISTEMA DI ADDOLCIMENTO DELL'ACQUA
L'addolcitore riduce automaticamente la durezza dell'acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l'efficienza di lavaggio.
Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto.
La frequenza di rigenerazione dipende dal livello di durezza impostato - con la durezza dell'acqua impostata al livello 3, la rigenerazione avviene ogni 6 cicli Eco.
Il processo di rigenerazione inizia durante il risciacquo finale e termina nella fase di asciugatura, prima del termine del ciclo.
Ogni rigenerazione comporta: un consumo di circa 3,5 litri d'acqua; un prolungamento di 5 minuti della normale durata del ciclo; un consumo di energia minore di 0,005 kWh.
RISOLUZIONE DEI PROBLEMI
Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l'elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di fatto sono riportati nel libretto di garanzia. I ricambi saranno disponibili per un periodo fino a 7 o fino a 10 anni, secondo i requisiti specifici del regolamento.
| PROBLEMI POSSIBILI CAUSE SOLUZIONE | |
| Indicatore del sale è accesso | Il serbatoio del sale è vuoto. (È possible che, dopo aver riempito il serbatoio, la spia del sale resti accesa per diversi cici di lavaggio). | Riempire il serbatoio con sale (per ulteri informazioni, vedere paglia 2). Regolare la durezza dell'accua - vedere la tabella a pagna 2. |
| Indicatore del brillante è accesso | La vaschetta del brillante è vuota. (È possible che, dopo aver riempito la vaschetta, la spia del brillante resti accesa per diversi cici di lavaggio). | Riempire la vaschetta con brillante (per ulteri informazioni, vedere paglia 2) |
| La lavastoviglie non si avvi o i comandi non rispondono. | L'apparechio non è stato collegato correttamente all'alimentazione elettrica. | Inserire la spina nella presa di corrente. |
| Mancanza di corrente. | Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino della corrente elettrica. Aprire la porta, premere il tasto AVVIO/Pausa e richidere la porta entro 4 secondi. |
| Mancata chiusura della porta lavastoviglie. La spina NaturalDry non è inserita. | Spingere con decisione la porta fino ad avertre il caratteristico "clic. |
| Il ciclo è stato interrotto con l'apertura dello sportello per più di 4 secondi. | Premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi |
| Mancato funzionamento dei vari comandi. Sul display viene visualizzato 9 o 12 e il LED AC-CENSION/EPEGNIMENTO lampeggia rapidamente | Spegnere l'apparechio premendo il tasto ACCENSION/EPEGNIMENTO, riaccenderlo dopo circa un minuto e riavviare il programma. Se il problema persistsente, staccare l'apprecchio dall'a rete elettrica per un minuto, quindi ricollegarlo. |
| Lo scarico della lavastoviglie non avviene. Sul display viene visualizzato 3 e il LED ACCENSION/EPEGNIMENTO lampeggia rapidamente | Ciclo di lavaggio non èsta concloso. Attendere la conclusione del ciclo di lavaggio. | conclusione del ciclo di lavaggio. |
| Tubo di scarico piegato. | Verificare che il tubo di scarico non suaiegato (vedere le ISTRUZIONI DI INSTALLAZIONE). |
| Tubo di scarico del lavandin o ostruito. Pulire il tubo | di scarico del lavandinò. |
| Ostruzione filtrà a causa di residiù di cibo Pulire il filto | ro (vedere PULIZIA DEL GRUPPO FILTRO). |
| La rumorosità della lavastoviglie è eccessiva. | Urto dei piatti tra loro durante il lavaggio. | Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). |
| Produzione excessiva di schiuma. | Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETERSIVO). Per riavviare il ciclo in corso, spegnere e riacendere la lavastoviglie, scegliere un nuovoprogramma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggiun-gere altri detesivo |
| I piatti non risultano puliti. | Errata disposizione delle stoviglie. | Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). |
| Impedimento nella rotazione dei bracci aspersori a causa dell'interferenza dei platti. | Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI). |
| Il ciclo di lavaggio èccessivamente delicato. | Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI). |
| Produzione excessiva di schiuma. | Il dosaggio del detesivo non è stato stabilito in modo corretto oppure il detesivo non è del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO). |
| Tacco sul vano brillante non correttamente chiuso. | Accertarsi che il tacco sul distributore brillantante via chiuso. |
| Filtro sporco oppure ostruito. | Pulire il gruppo filtrlo (vedere CURA E MANUTENZIONE). |
| Mancanza di sale. | Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOTO SALE). |
| La lavastoviglie non esgue il carico dell'acqua. Sul display viene visualizzato H, 6 e il LED ACCENSION/EPEGNIMENTO lampeggia rapidamente | Assenza di alimentazione idrica o rubinetto chiuso. | Accertarsi che il tubo di alimentazione idrica contenga l'accua necessaria o che il rubinetto sa aperto. |
| Il tubo di carico è piegato | Accertarsi che il tubo di carico non suaiegato (vedere INSTALLAZIONE) riprogrammare la lavastoviglie e riavviarela. |
| L'elemento filtrante nel tubo di carico è ostruito; è necessario pulirlo. | Dopo ave esguito le operazioni di ispezione e pulizia, spegnerere e addenerre la lavastoviglie e avviare un programma nuovo. |
| La lavastoviglie termi-na il ciclo di lavaggio troppo presto. Sul display viene visualizzato 15 e il LED ACCENSION/EPEGNIMENTO lampeggia rapidamente | Il tubo di scarico è posizionato troppo in basso o create un effetto sifone nell'impianto di scarico domestico. | Controllare che l'estremità del tubo di scarico si trovi all'altezza corretta (vedere IN-STALLAZIONE). Verificare eventuali effetti sifone nell'impianto di scarico domestico; se necessario, installare una valvola di ingresso aria. |
| Aria nel tubo di mandata dell'accua. | Controllare che non vi siano perdite nell'impianto idraulico o altri problemi che causino l'ingresso di aria. |
Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio
e altre informazioni sul prodotto possono essere reperite:
Usare il codice QR e visitare il sito web docs.whirlpool.eu
- Visitando il nostro sito web parts-selfservice.whirlpool.com
- Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto.
I dati del modello possono essere richiamati usando il codice QR riportato sull'etichetta energetica. L'etichetta riporta anche il codice identificativo del modello che è utilizzato per consultare il portale di registrazione su https://eprel.ec.europa.eu.
CARICAMENTO DEI CESTELLI
COMPARTIMENTO COPERTO
