Type de produit	Support de fixation d'enceinte pour barre de son
Modèle compatible	WS-32SE1B (avec barre de son SA-32SE1)
Dimensions du support 32A (l/h/p)	250 mm × 216 mm × 35 mm
Poids du support 32A	1,1 kg
Dimensions de la rallonge (B)	Non spécifiées, poids 0,66 kg
Contenu de l'emballage	Support de fixation, montant rallonge, vis, collier de serrage, courroie anti-basculement, boulons
Utilisation prévue	Fixation de la barre de son SA-32SE1 sur le pied de téléviseur adapté
Compatibilité téléviseur	Modèles de téléviseurs Sony compatibles (voir liste fournie)
Angle ajustable	Oui, possibilité d'ajuster l'inclinaison
Système anti-bascule	Courroie anti-basculement incluse pour fixation au meuble ou au mur
Installation	À réaliser par un installateur agréé, deux personnes minimum
Matériau	Métal (acier, aluminium)
Nettoyage	Chiffon doux et détergent non agressif, éviter solvants
Sécurité	Ne pas utiliser avec d'autres équipements, ne pas modifier, éviter chocs et surcharges
Pièces détachées	Vis, colliers, courroie (réf. en manuel)
Réparabilité	Non réparable par l'utilisateur, contacter SAV Sony
Garantie	Voir conditions fournisseur
Informations générales	Notice d'utilisation fournie, 44 pages, FR/EN/ES

FOIRE AUX QUESTIONS - WS32SE1B SONY

Quel type de produit est le WS32SE1B ?

Il s'agit d'un support de fixation d'enceinte conçu pour installer la barre de son Sony SA-32SE1 sur le pied d'un téléviseur compatible.

Quels téléviseurs sont compatibles avec ce support ?

Ce support est compatible avec les modèles de téléviseurs Sony listés dans la liste de compatibilité fournie avec le produit. Il est spécifiquement conçu pour les téléviseurs utilisant le pied d'origine.

Puis-je installer ce support moi-même ?

L'installation nécessite une certaine expertise et doit être effectuée par un installateur agréé. Une installation incorrecte peut entraîner des blessures ou des dommages. Deux personnes sont nécessaires pour manipuler le téléviseur équipé de la barre de son.

Comment nettoyer le support ou la barre de son ?

Utilisez un chiffon doux légèrement humidifié avec un détergent non agressif. N'utilisez pas d'abrasifs, de poudres à récurer ou de solvants comme le diluant, le benzène ou l'alcool.

Que faire en cas de problème ou de question ?

Contactez votre revendeur Sony ou le service après-vente. Pour les appareils vendus dans l'UE, le représentant autorisé est Sony Deutschland GmbH.

Comment assurer la stabilité du téléviseur avec la barre de son ?

Utilisez la courroie anti-basculement fournie et fixez-la solidement au meuble ou au mur. Placez le téléviseur à moins de 25 cm d'un mur pour éviter tout basculement.

Puis-je ajuster l'angle du téléviseur après installation ?

Oui, le support permet d'ajuster l'angle du téléviseur. Consultez la section 'En ajustant l'angle du téléviseur' dans le manuel pour plus de détails.

Quels accessoires sont inclus dans l'emballage ?

L'emballage contient le support de fixation (A), le montant rallonge (B), des vis (C, D, E), un collier de serrage (F), une courroie anti-basculement (G) et des boulons de scellement (J).

Puis-je utiliser ce support avec un autre modèle de barre de son ?

Non, ce support est exclusivement conçu pour les barres de son Sony SA-32SE1. L'utiliser avec d'autres produits peut entraîner des dommages ou des blessures.

Comment déplacer le téléviseur une fois la barre de son installée ?

Débranchez tous les câbles, puis soulevez le téléviseur (ne le faites pas glisser) en le tenant par le téléviseur, jamais par la barre de son. Demandez l'aide d'au moins une autre personne.

MODE D'EMPLOI WS32SE1B SONY

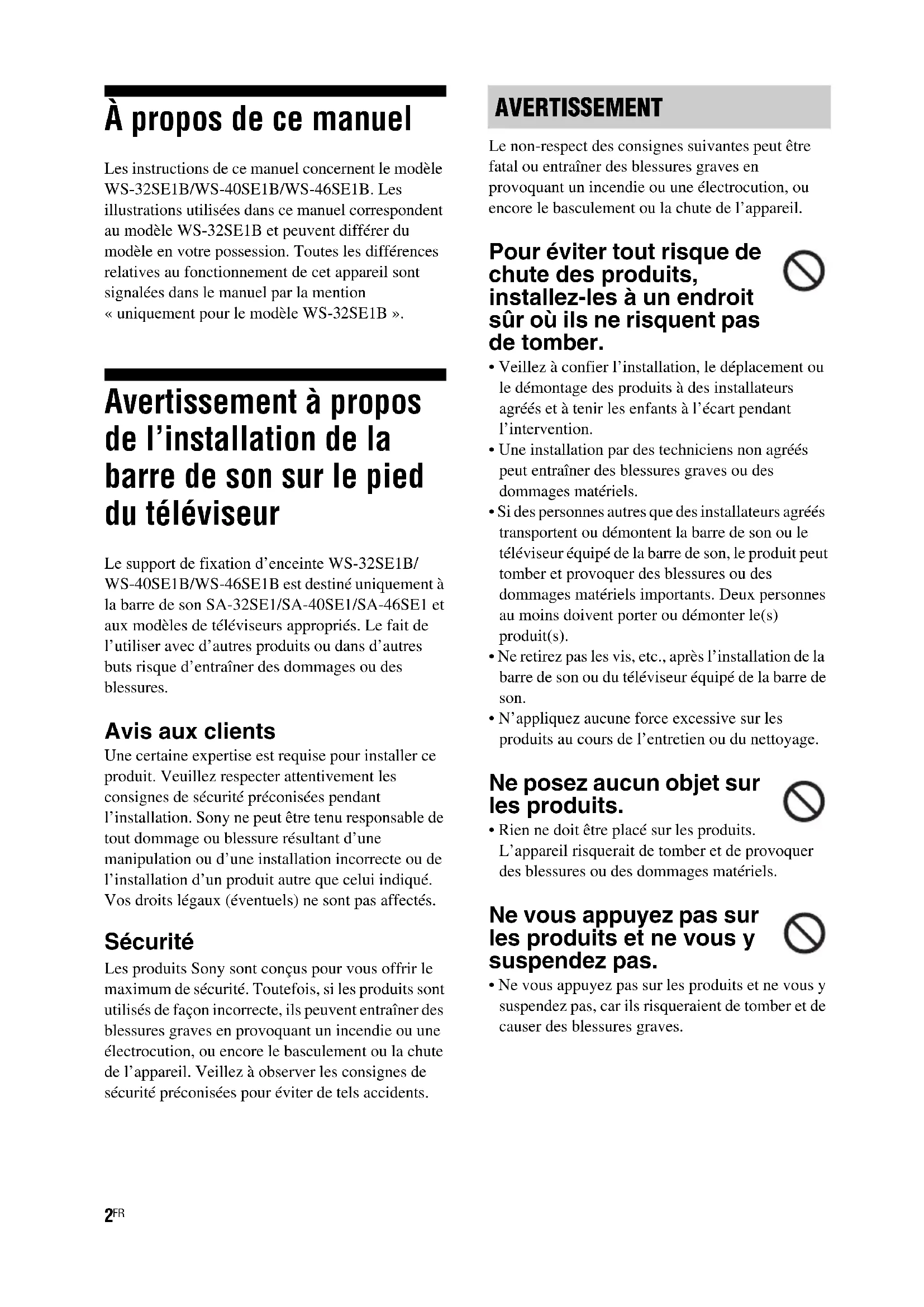

À propos de ce manuel

Les instructions de ce manuel concernent le modele WS-32SE1B/WS-40SE1B/WS-46SE1B. Les illustrations utilisées dans ce manuel correspondant au modele WS-32SE1B et peuvent différer du modele en votre possession. Toutes les différences relatives au fonctionnement de cet apparéil sont signalées dans le manuel par la mention « uniquement pour le modele WS-32SE1B »

Avertissement à propos de l'installation de la barre de son sur le pied du téléviseur

Le support de fixation d'enceinte WS-32SE1B/WS-40SE1B/WS-46SE1B est destiné uniquement à la barre de son SA-32SE1/SA-40SE1/SA-46SE1 et aux modeles de téléviseurs appropriés. Le fait de l'utiliser avec d'autres produits ou dans d'autres buts risque d'entrainer des dommages ou des blessures.

Avis aux clients

Une certaine expertise est requise pour installer ce produit. Veuillez respecter attentivement les consignes de sécurité préconisées pendant l'installation. Sony ne peut être tenu responsable de tout dommage ou blessure resultant d'une manipulation ou d'une installation incorrecte ou de l'installation d'un produit autre que celui indiqué. Vos droits légaux (éventuels) ne sont pas affectés.

Sécurité

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou une électrocution, ou encore le basculement ou la chute de l'appareil. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

AVERTISSEMENT

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie ou une électrocution, ou encore le basculement ou la chute de l'appareil.

Pour éviter tout risque de chute des produits, installez-les à un endroit sur où ils ne risquent pas de tomber.

• Veillez à confier l'installation, le déplacement ou le demontage des produits à des installateurs agreés et à tener les enfants à l'écart pendant l'intervention.
• Une installation par des techniciens non agreés peut entraîner des blessures graves ou des dommages matériels.
• Si des personnes autres que des installateurs agregées transportent ou démontent la barre de son ou le téléviseur équipé de la barre de son, le produit peut tomber et provoquer des blessures ou des dommages matériels importants. Deux personnes au moins doivent porter ou démonter le(s) produit(s).
• Ne retirez pas les vis, etc., après l'installation de la barre de son ou du téléviseur équipé de la barre de son.
• N'appliquez aucune force excessive sur les produits au cours de l'entretien ou du nettoyage.

Ne posez aucun objet sur les produits.

• Rien ne doit être place sur les produits. L'appareil risquerait de tomber et de provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas sur les produits et ne vous y suspendez pas.

• Ne vous appuyez pas sur les produits et ne vous y suspendez pas, car ils risqueraient de tomber et de causer des blessures graves.

Choisissez un emplacement adaptable.

• N'exposez pas les produits à la pluie ou à l'humidité et veillez à ne renverser aucun liquide sur les produits. Cela présente un danger d'incendie ou d'électrocution.
• N'installez jamais les produits dans un lieu chaud, humide ou excessivement poussièreux ou dans un endroit où ils seraient soumis à des vibrations mécaniques. Cela présente un danger d'incendie ou d'électrocution.
• Tenez les objets inflammables et les flammes nouvelles (bougie, etc.) à l'écart des produits.
• N'installez pas les produits sur ou sous un climatiseur. L'exposition prolongée des produits à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, une électrocution ou des dysfonctionnements.

Veillez à ne pas coincer les câbles.

• Si le cordon d'alimentation secteur ou les cables de raccordement sont coincés entre les produits et le mur, le sol ou d'autres objets ou s'ils sont pliers ou tordus, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure de courant. Cela présente un danger d'incendie ou d'électrocution.
• Veiliez à ne pas marcher sur le cordon d'alimentation secteur ou sur les cables de raccordement lors du transport des produits. Vous risquieriez d'endommager le cordon et les cables et de provoquer un incendie ou une électrocution.

Ne couvrez pas les orifices de ventilation des produits.

• Si vous couvrez les orifices de ventilation (avec du tissu ou tout autre matériel), l'appareil risque de surchauffer et de provoquer un incendie.

Dégagez les cables pour éviter de les piétiner.

• Vous risquez de vous entraver dans les câbles, de renverser les produits et de provoquer des blessures.

ATTENTION

Le non-respect des consignes suivantes peut entrainer des blessures ou des dommages matériels.

N'installezaucunéquipmentautre queceuxindiqués.

• Le support de fixation d'enceinte WS-32SE1B/WS-40SE1B/WS-46SE1B est concu pour etre utilise exclusivement avec I'equipement specifie. Si vous installez un équipement autre que ceux mentionnés, il peut tomber ou se briser et provoquer des blessures.
• Ne modifiez pas les produits.
• Ne déposez aucun object chaud sur les produits. La chaleur risque de provoquer une décoloration ou une déformation des produits.

Veillez à ce que l'installation de la barre de son sur le téléviseur soit parfaitement sure.

Assurez-vous que la barre de son et le téléviseur sont rattachés solidement entre-eux. Prenez soit ensuite de fixer fermement le téléviseur équipé de la barre de son sur son pied. Si l'installation n'est pas suffisamment sure, la barre de son et le téléviseur risquent de tomber et de provoquer des blessures.

Veillez à ne pas soumettre les produits à des chocs ou à une pression trop importante.

• Lors de l'installation de la barre de son sur le pied d'un téléviseur, n'appuyez pas avec la main sur la barre de son ou sur le téléviseur.
  Ne heurtez pas la barre de son ou le téléviseur avec des objets durs, tels qu'un tournevis.

En cas de déplacement du téléviseur équipé de la barre de son.

Si vous appliquez une force excessive sur les produits lors de leur déplacement, vous risquez de vous blesser ou d'endommager le matériel.

Conformez-vous scrupuleusement aux procedures et consels indiqués ci-après.

• Demandez l'aide d'une ou plusieurs autres personnes pour transporter le téléviseur équipé de la barre de son en ayant pris soin aparavant de débrancher etPTRir tous les apparêils raccordés.

Veillez à ne pas vous coincer les mains ou les pieds sous le téléviseur équipé de la barre de son.
- Soulevez le télévisueur équipé de la barre de son au lieu de le faire glisser. Le socle risque, en effet, de se détacher et de rayer le sol.
- Evitez de saisir le téléviseur par la barre de son lorsque vous avez besoin de le déplacer. Vous risqueriez, en effet, de vous blesser ou d'endommager le matériel.

Remarques sur l'installation

• Lors de l'assemblage, placez un tissu sur le sol pour éviter de l'abîmer.
• Installez les produits sur un sol parfaitement stable et plat.
• Ne déplacez les produits que si vous étés deux ou plus. Si vous agissez seul, vous risquez de provoquer un accident ou de vous blesser.
• Tenez les enfants à l'écart pendant la procédure d'installation.

Veiliez à installer les produits conformément aux instructions qui vous sont données.

• Prenez soit de bien serrer les vis. Si l'installation n'est pas suffisamment sure, la barre de son risque de tomber et de provoquer des dommages ou des blessures.
  Veillez à ne pas vous blesser les mains ou les doits au cours du montage des produits.

Remarques sur le nettoyage

Nettoyez les produits avec un chiffon doux, légèrement humidifié à l'aide d'un détergent non agressif. N'utilisez pas de tampons abrasifs, de poudres à récurer ou de solvants tels que du diluant, du benzène ou de l'alcool.

Si vous avez des questions ou en cas de probleme concernant ce produit, veuillez vous adresser à votre revendeur Sony.

Avis à l'attention des clients : les informations suivantes concernent uniquement les apparêils vendus dans les pays appliquant les directives de l'UE.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité electromagnetique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien pouvoir vous reférer aux coordonnées containues dans les documents relatifs au SAV ou la garantie.

Table des matieres

Déballage 5

Mise en place 6

Installation de la barre de son sur le pied du téléviseur 6
Système anti-bascule 11
Enajustant l'angle du téléviseur. 13

Specifications 14

Déballage

Mode d'emploi (ce manuel)
- List de compatibilité (1)
- Support de fixation (A)

• 32 A (pour WS-32SE1B) (1)

-40/46 A (pour WS-40SE1B/WS-46SE1B) (1)

-40/46 B (pour WS-40SE1B (modèle européen uniquement) /WS-46SE1B) (1)

• Montant (rallonge) à visser sur le socle du télévisueur (B) (1)

• Vis du support de fixation (+PSW M5 × 12 ~mm) (C) (2)

• Vis du support de fixation (argent) (D) (2)

• Vis à insérer dans la partie supérieure du pied du téléviseur (+PSW M5 × 20 mm) (E) (3)

• Collier de serrage (F) (2)

Courroie anti-basculement (6) (1)

• Vis pour la courroie anti-basculement (+PSW M4 × 10 ~mm) (1)

• Vis à bois pour la courroie anti-basculement (M3,8× 20mm) (1)

Boulon de scellement (J) (2)

Mise en place

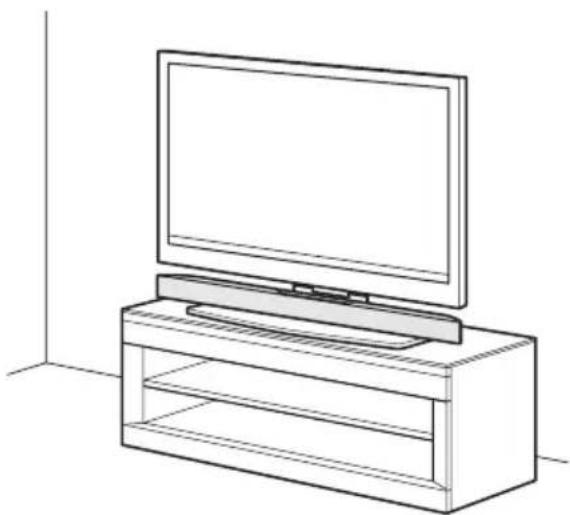

Utilisez, si besoin est, ce support de fixation d'enceinte pour installer la barre de son sur le pied du téléviseur.

Remarques

• Cette bride de fixation de haut-parleur est conque pour etre utilise avec le support fourni avec le téléviseur uniquement.

• Cette bride de fixation de haut-parleur ne peut etre utilise avec le support au sol SU-FL71M/SU-FL71L.

• Si vous souhaitez suspendre le système de barre de son pour téléviseur SA-32SE1/SA-40SE1/SA-46SE1 TV, fixez-le directement sur le mur.

Installation de la barre de son sur le pied du téléviseur

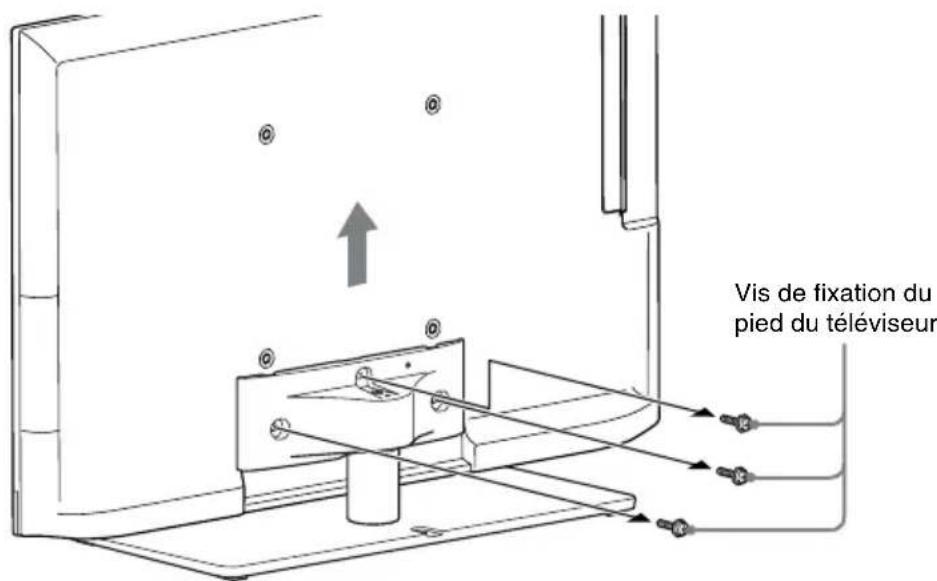

1 Retirez les vis servant à fixer le pied au téléviseur, puis demontez le pied du téléviseur.

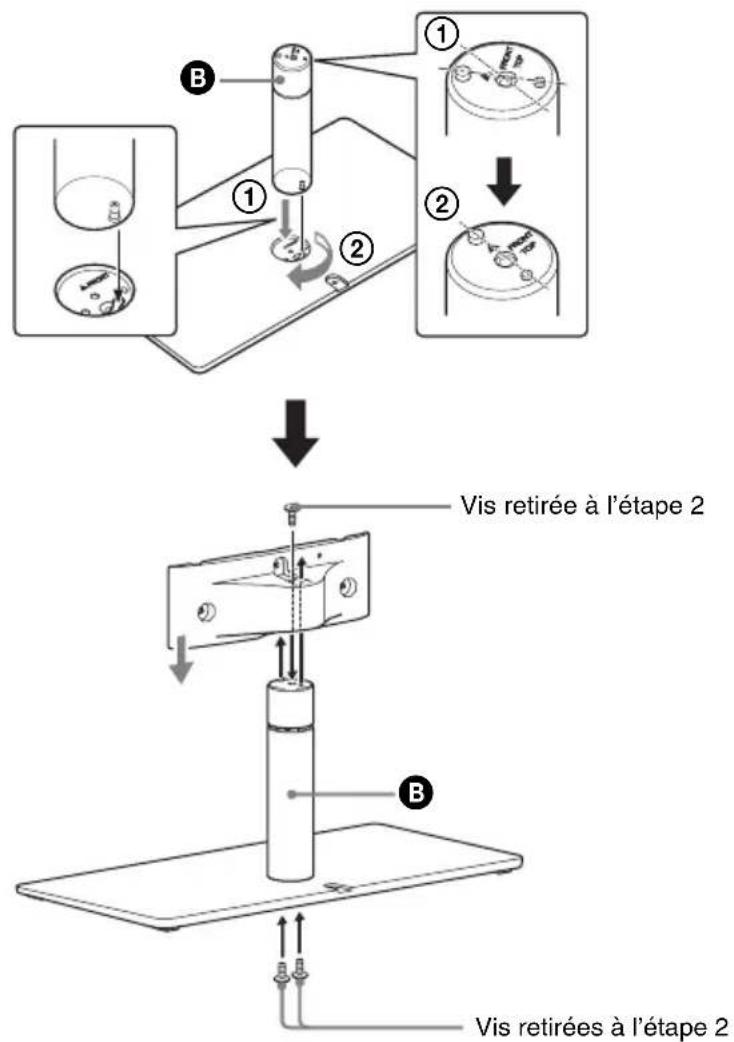

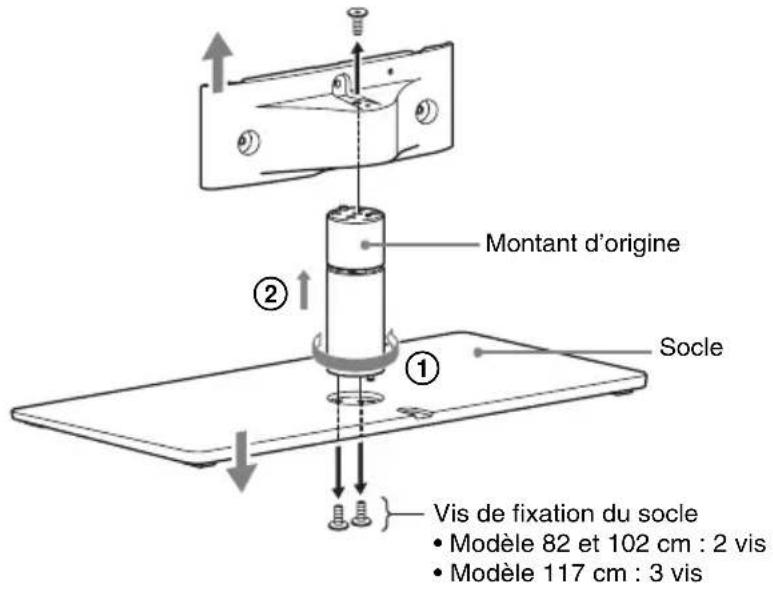

2 Enlevez les vis du montant d'origine, puis dégagez le montant du socle.

3 Assemblez l'autre montant fourni en guise de rallonge (B) au socle du téléviseur à l'aide des vis retirees à l' étape 2.

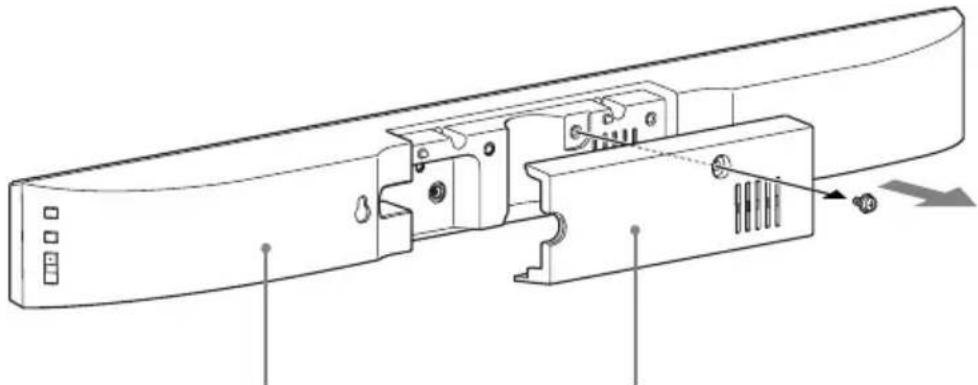

4 Retirez la visMAINANT le couvercle en place au dos de la barre de son, puis enlevez le couvercle.

Barre de son pour télévisuer Couvercle arrêté

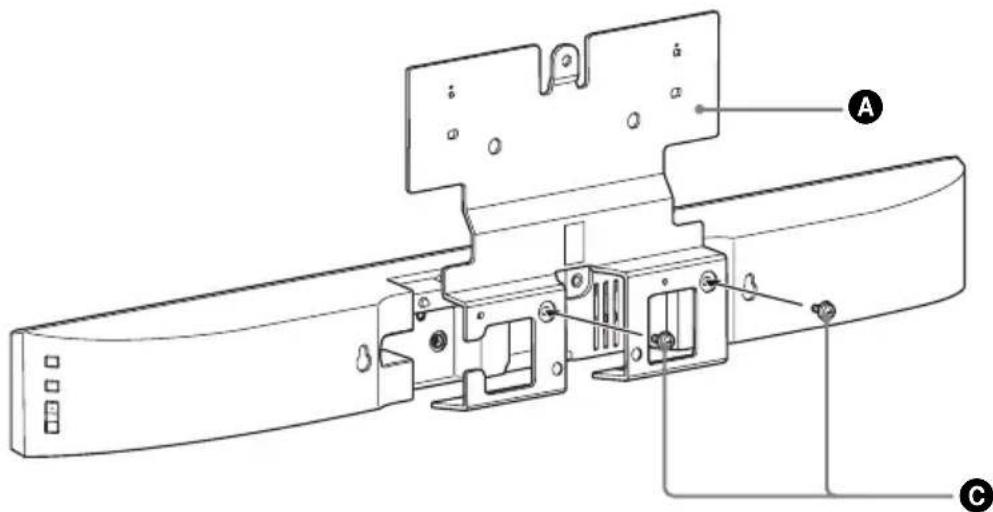

5 Assemblez le support de fixation (A) à la barre de son à l'aide des vis prévues à cet effet (+PSW M5 × 12 mm) (C).

Vérifiez l'inscription gravée au dos du support de fixation afin d'utiliser un support adapté à votre télévisueur. Pour plus d'informations à ce sujet, reportez-vous à la « liste de compatibilité » fournie.

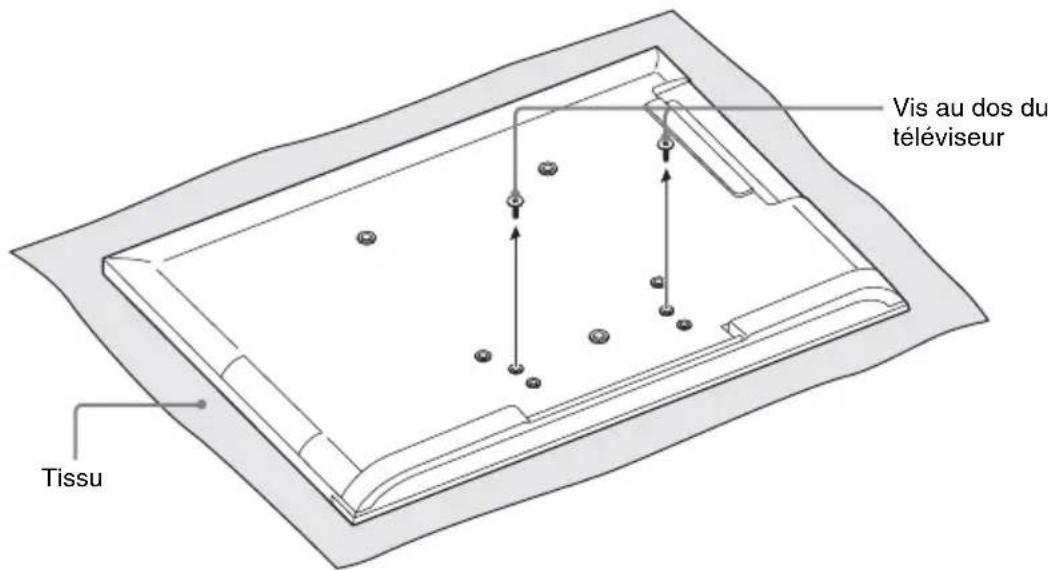

6 Enlevez les vis au dos du téléviseur.

Placez un tissu épais et doux sous l'écran LCD pour éviter d'endommager sa surface.

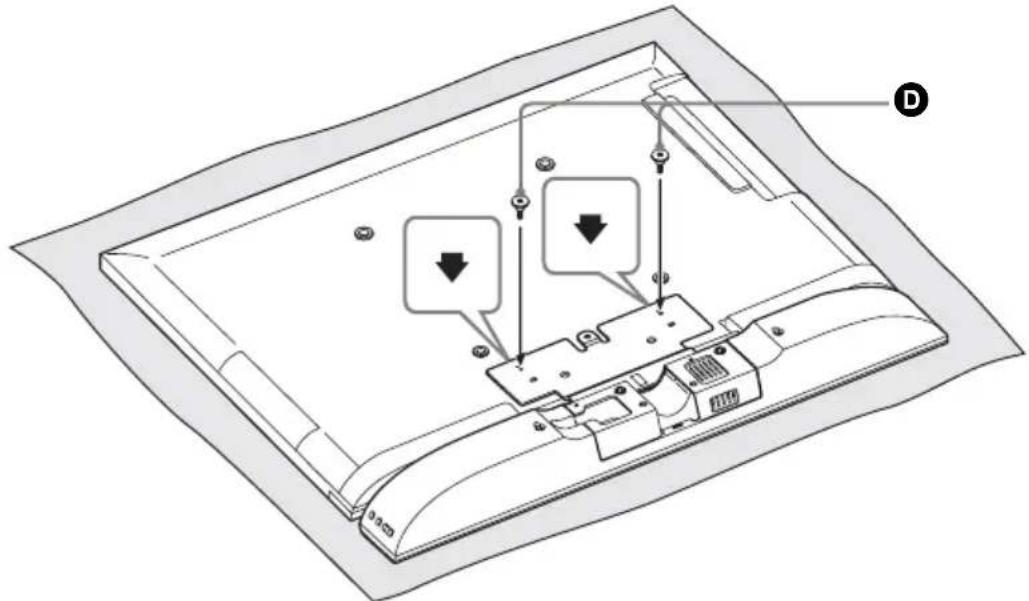

Fixez la barre de son au téléviseur à l'aide des vis prévues pour le support de fixation (argent) (D).

Insérez les vis dans les trough de montage indiqués par le repère

Remarques

• Une fois la barre de son installée, les vis du support de fixation (argent) dépassent des trous de montage. Cela est tout à fait normal.
• Évitez de saisir le téléviseur par la barre de son lorsque vous avez besoin de le déplacer. Vous risqueriez, en effet, de vous blesser ou d'endommager le matériel.

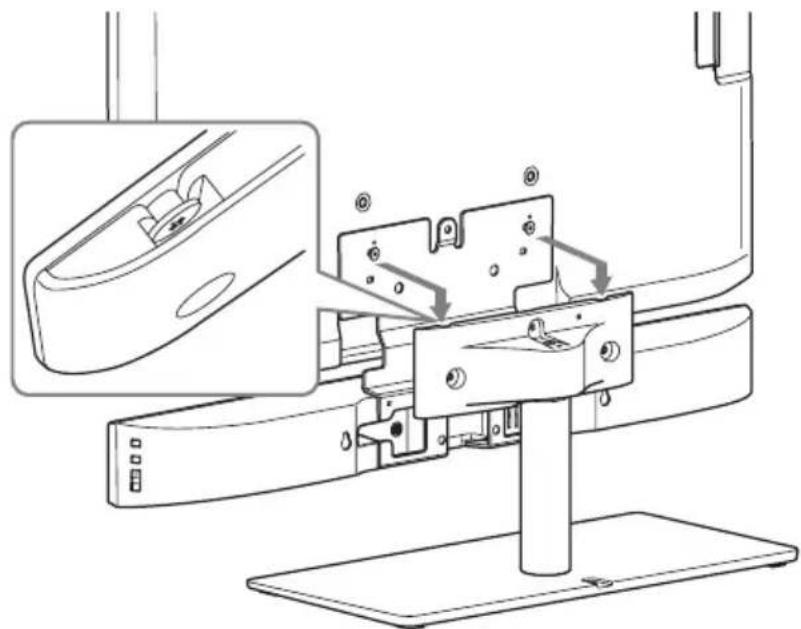

8 Accrochez le télévisueur avec la barre de son sur le pied.

Introduisez les parties saillantes des vis dans les encoches prévues dans la partie supérieure du pied du téléviseur.

Remarque

Ne soulevez jamais le téléviseur par la barre de son lorsque vous l'installez sur son pied.

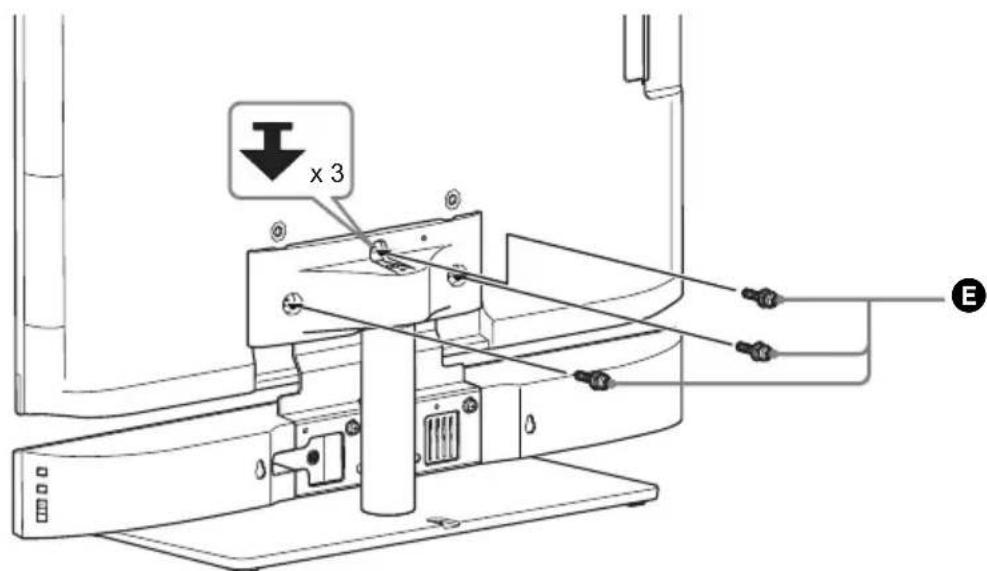

9 Fixez le téléviseur sur la partie supérieure du pied à l'aide des vis prévues à cet effet (+PSW M5 × 20 mm) (E).

10 Une fois tous les branchements effectués, servez-vous du collier de serrage (F) pour maintainir les câbles en place.

Remarque

Par mesure de sécurité, veilles à garantir une parfaite stabilité de votre installation. Pour plus de détails, reportez-vous à la section « Systeme anti-bascule »

Système anti-bascule

Par mesure de sécurité, veiliez à garantir une parfaite stabilité de votre installation. Dans le cas contraire, le téléviseur risque de basculer et de provoquer de graves blessures.

Avertissement

Pour éviter tout danger, placez le téléviseur équipé de la barre de son à moins de 25 cm (9 7/8 pouces) d'un mur et fixez-le solidement au mur.

Remarques

• Prenez garde de ne pas vous pincer les doigts lors de l'installation du téléviseur sur le meuble.
• Prévoyez un espace maximum de 25 cm (9 7/8 pouces) entre le téléviseur et le mur. Si le téléviseur venait à basculer vers l'arrête, le mur l'empêcheraisit de tomber.

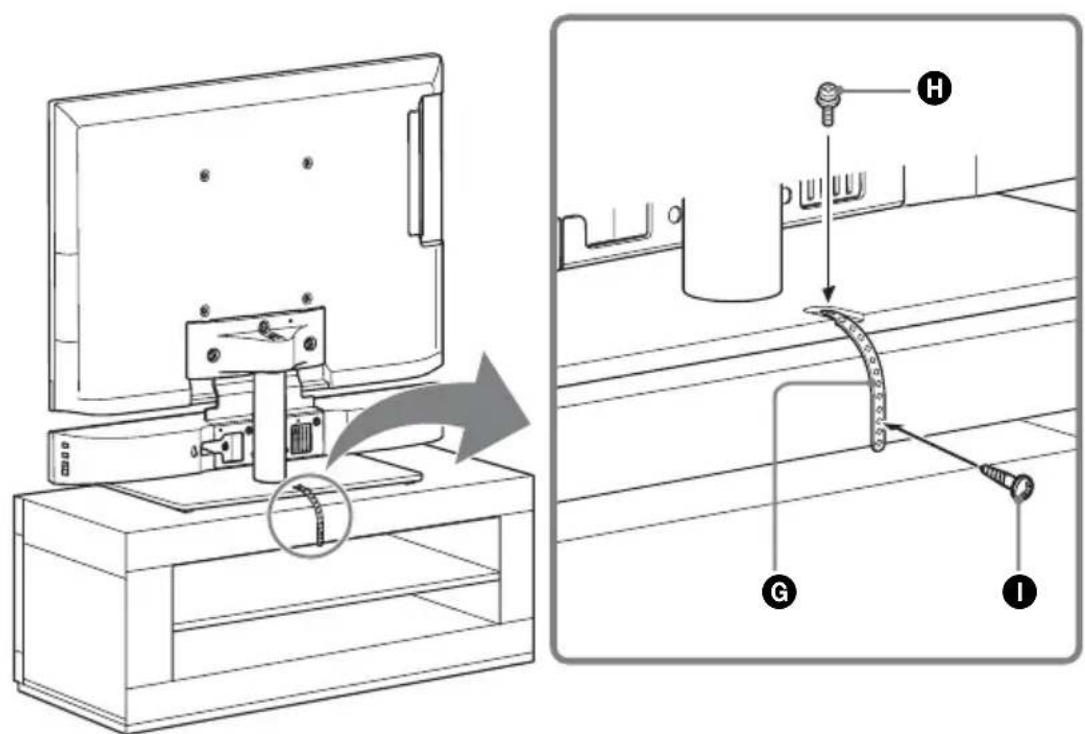

Installation du téléviseur sur un meuble

1 Placez le téléviseur au centre du meuble.
2 Fixez la courroie anti-basculement (G) sur le socle du télévisueur, puis serrez la vis prévue à cet effet (+PSW M4 × 10 mm) (H) à l'aide d'un tournevis.
3 Reliez la courroie anti-basculement au meuble à l'aide de la vis à bois réservée à cet usage (M3,8 × 20 mm) (O).

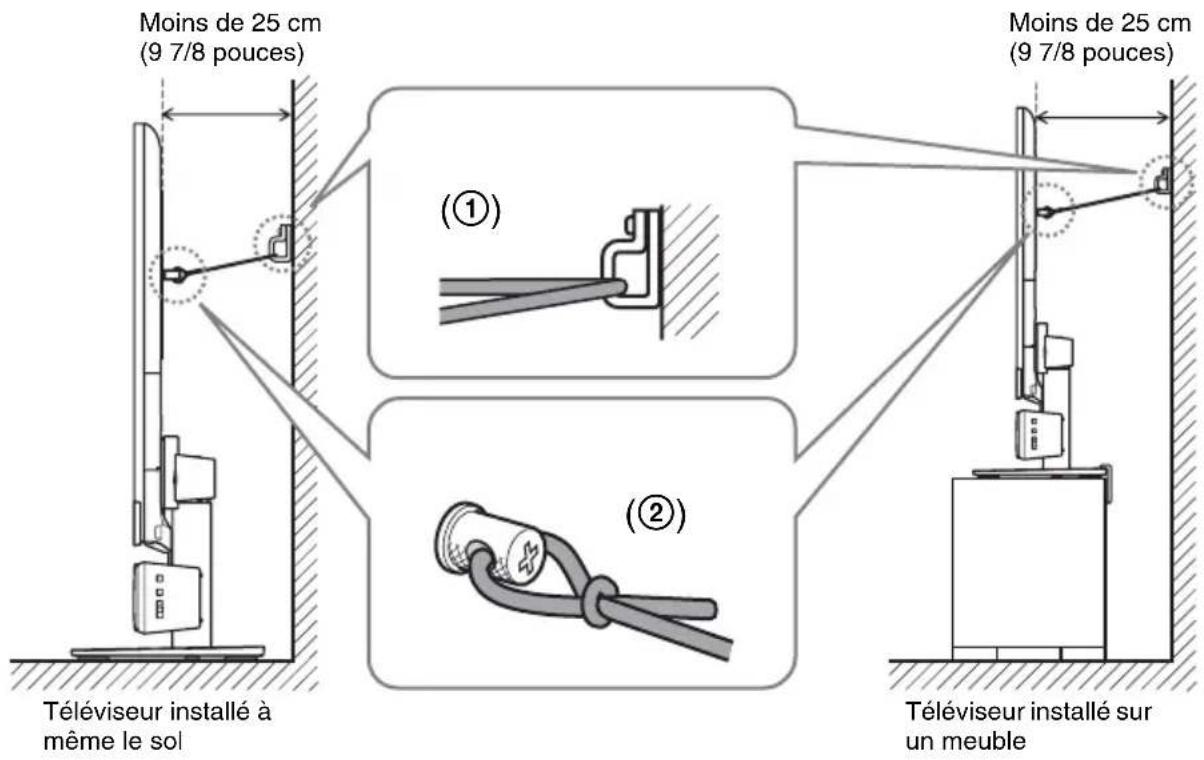

Fixation du téléviseur au mur

Préparez un lien suffisamment long (non fourni) et une attache murale (non fournie) pour relier le téléviseur au mur. Installez l'attache sur un mur renforcé. Meme si vous avez sécurisé le téléviseur sur le meuble, veuilles le rattachier au mur en procédant comme indiqué ci-dessous.

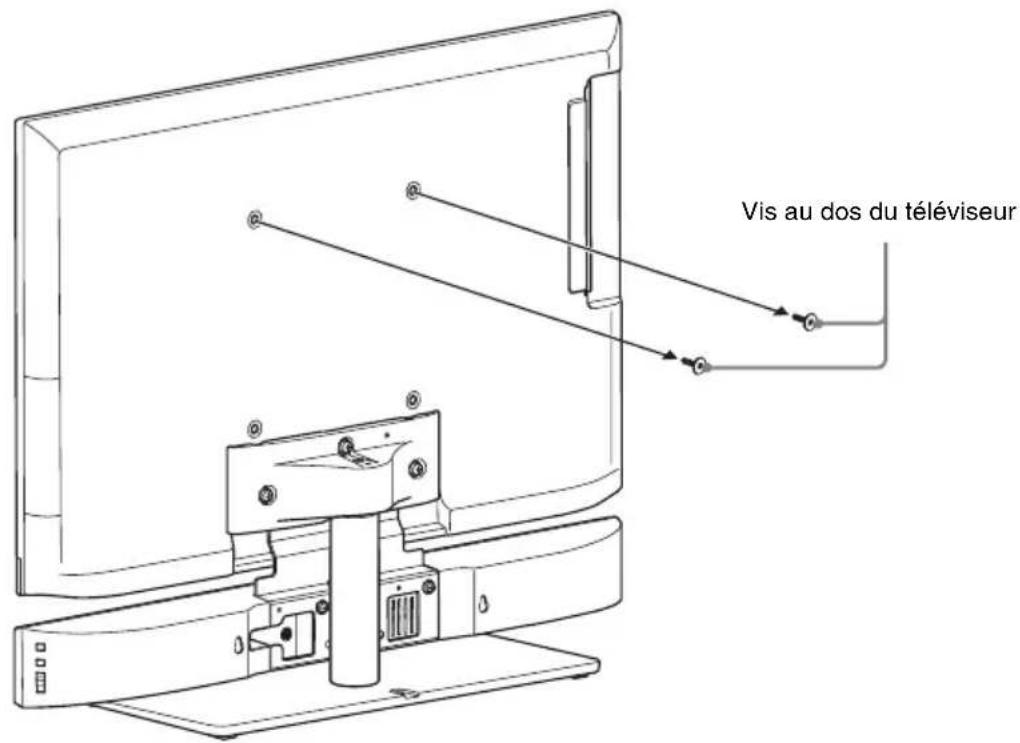

1 Enlevez les vis au dos du téléviseur.

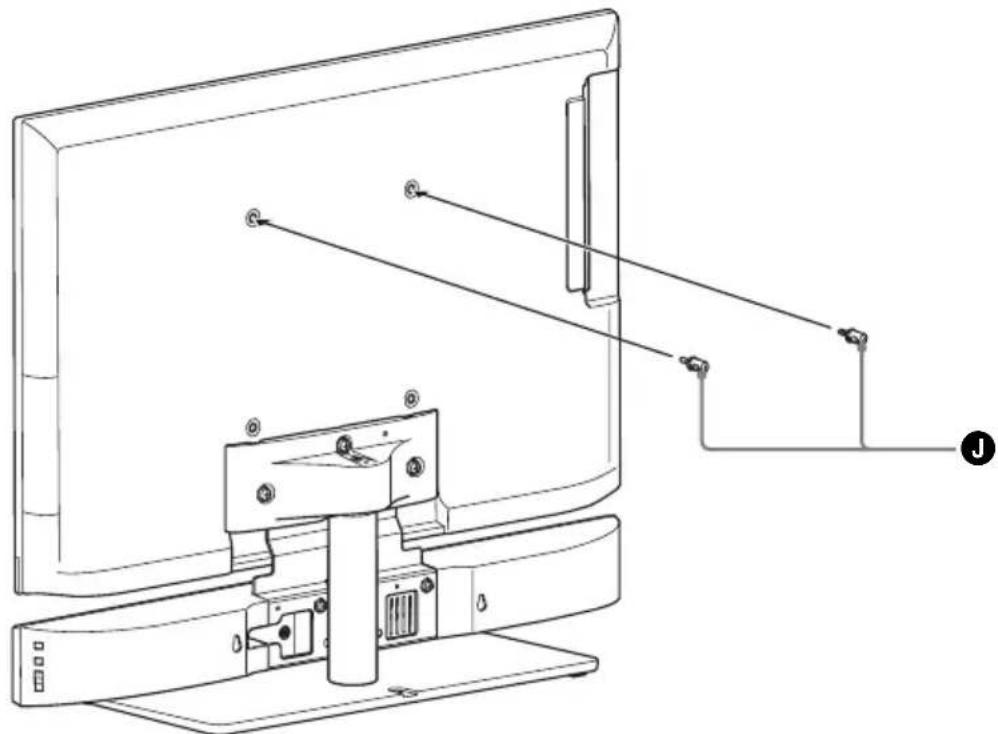

2 Vissez le boulon de scellement (O) à l'arrête du téléviseur.

Fixez l'attache sur un mur renforcé (①), puis faites passer le lien dans les orifices respectifs du boulon de scellement et de l'attache murale (②). Reliez les deux extrémités du lien par un nœud solide.

3

En ajustant l'angle du téléviseur

Specifications

Support de fixation 32 A

Dimensions (l/h/p) (environ)

250mm× 216mm×

35mm (97/8 pouces ×

8 5/8 pouces × 1 7/16

poucees)

Poids (environ) 1,1kg 2 litres 7 onces

Support de fixation 40/46 A

Dimensions (l/h/p) (environ)

334mm× 227mm×

35mm (13 1/4 pouces ×

9 pouces × 17 / 16 pouces)

Poids (environ) 1,3kg 250s 14 onces

Support de fixation 40/46 B (modèle européen uniquement)

Dimensions (l/h/p) (environ)

332mm× 232mm×

35mm (13 1/8 pouces ×

9 1/4 pouces × 1 7/16

pouces)

Poids (environ) 1,3kg 250s 14 onces

Montant (rallonge) à visser sur le socle du téléviseur

Poids (environ) 0,66kg 1 litres 8 onces

La conception et les specifications sont sujettes à modifications sans préavis.
