Type de produit	Haut-parleur actif de la série TS2W
Marque	Alto
Modèle	TS215W
Catégorie	Haut-parleur
Alimentation	Secteur, câble d'alimentation inclus
Entrées audio	2 x combo XLR/TRS 6,35 mm
Sortie audio	1 x XLR Mix Out (pré ou post volume)
Bluetooth	Oui, portée de 18 à 24 mètres
Fonctions sans fil	Jumelage Bluetooth, mise en parallèle stéréo
Égalisation	Bouton Contour (+3 dB basses et aiguës)
Réduction de bruit	Interrupteur de mise à la terre
Sélecteur Mix Out	Pre Vol (niveau fixe) ou Post Vol (ajustable par volume)
Indicateurs lumineux	DEL d'alimentation, DEL signal/limit, DEL Pair, DEL Stereo Link
Commandes	Volume par entrée, Bluetooth volume, Pair, Stereo Link, volume tonalité (encastré)
Protection	Circuit de protection dynamique pour éviter la distorsion et les surcharges
Montage	Embase pour pied de support standard
Consignes de sécurité	Risque de perte auditive à haut volume ; utiliser sur support stable

FOIRE AUX QUESTIONS - TS215W ALTO

Comment jumeler le haut-parleur avec mon appareil Bluetooth ?

Mettez le haut-parleur sous tension, puis appuyez et relâchez la touche Pair. La DEL clignote et une série tonale retentit. Sur votre appareil, activez le Bluetooth et sélectionnez Alto Pro Wireless. Le jumelage réussi est confirmé par une tonalité et la DEL reste allumée. Si un code PIN est demandé, entrez 0000.

Comment mettre en parallèle deux haut-parleurs TS215W pour un son stéréo ?

Assurez-vous qu'aucune musique n'est en cours. Appuyez et relâchez la touche Stereo Link sur chaque haut-parleur. Les DEL clignotent et une séquence tonale se fait entendre. En quelques secondes (jusqu'à 3 minutes la première fois), les haut-parleurs se connectent : le maître joue le canal gauche, l'esclave le droit.

Que faire si la DEL Signal/Limit est constamment allumée ?

Cela indique que le circuit de protection interne est activé par un signal trop fort. Réduisez le volume de l'appareil source ou le bouton Volume sur le panneau arrière. Si la distorsion persiste, baissez encore le niveau.

Comment régler le volume des tonalités de jumelage ?

Utilisez un petit tournevis à tête plate pour tourner le bouton encastré Volume de la tonalité du jumelage/connexion en série. Tournez à droite pour augmenter (jusqu'à +10 dB), à gauche pour couper le son.

Puis-je utiliser un microphone à condensateur avec ce haut-parleur ?

Il est recommandé d'utiliser des micros électrodynamiques. Si vous utilisez un micro à condensateur nécessitant une alimentation fantôme +48 V, branchez-le d'abord à une alimentation fantôme externe avant de le connecter au haut-parleur.

Comment réduire le bruit de fond (ronflette) ?

Utilisez l'interrupteur de mise à la terre sur le panneau arrière. Appuyez dessus pour réduire les bruits indésirables causés par des boucles de masse.

Quelle est la portée Bluetooth ?

La portée typique est de 18 à 24 mètres (60 à 80 pieds) en visibilité directe. Évitez les obstacles, désactivez les autres appareils 2,4 GHz et utilisez un appareil source de qualité pour maximiser la portée.

Comment réinitialiser les réglages Bluetooth ?

Maintenez enfoncée la touche Pair ou Stereo Link pendant 3 secondes. Une longue tonalité confirme la suppression de tous les jumelages et mises en parallèle. Les DEL s'éteignent. Effectuez l'opération sur les haut-parleurs maître et esclave.

Puis-je utiliser un seul haut-parleur pour la musique ?

Oui. Connectez votre appareil Bluetooth à un seul haut-parleur. Le signal sera en mono (stéréo réduit). Réglez le Bluetooth volume au minimum au début, puis augmentez. Pour une meilleure expérience, utilisez deux haut-parleurs en liaison stéréo.

Comment monter le haut-parleur sur un pied ?

Utilisez une embase de support adaptée au poids du haut-parleur. Placez le pied sur une surface plane et stable, déployez les pieds du trépied. Installez le haut-parleur en respectant les codes de sécurité. Ne montez qu'un seul haut-parleur par pied.

MODE D'EMPLOI TS215W ALTO

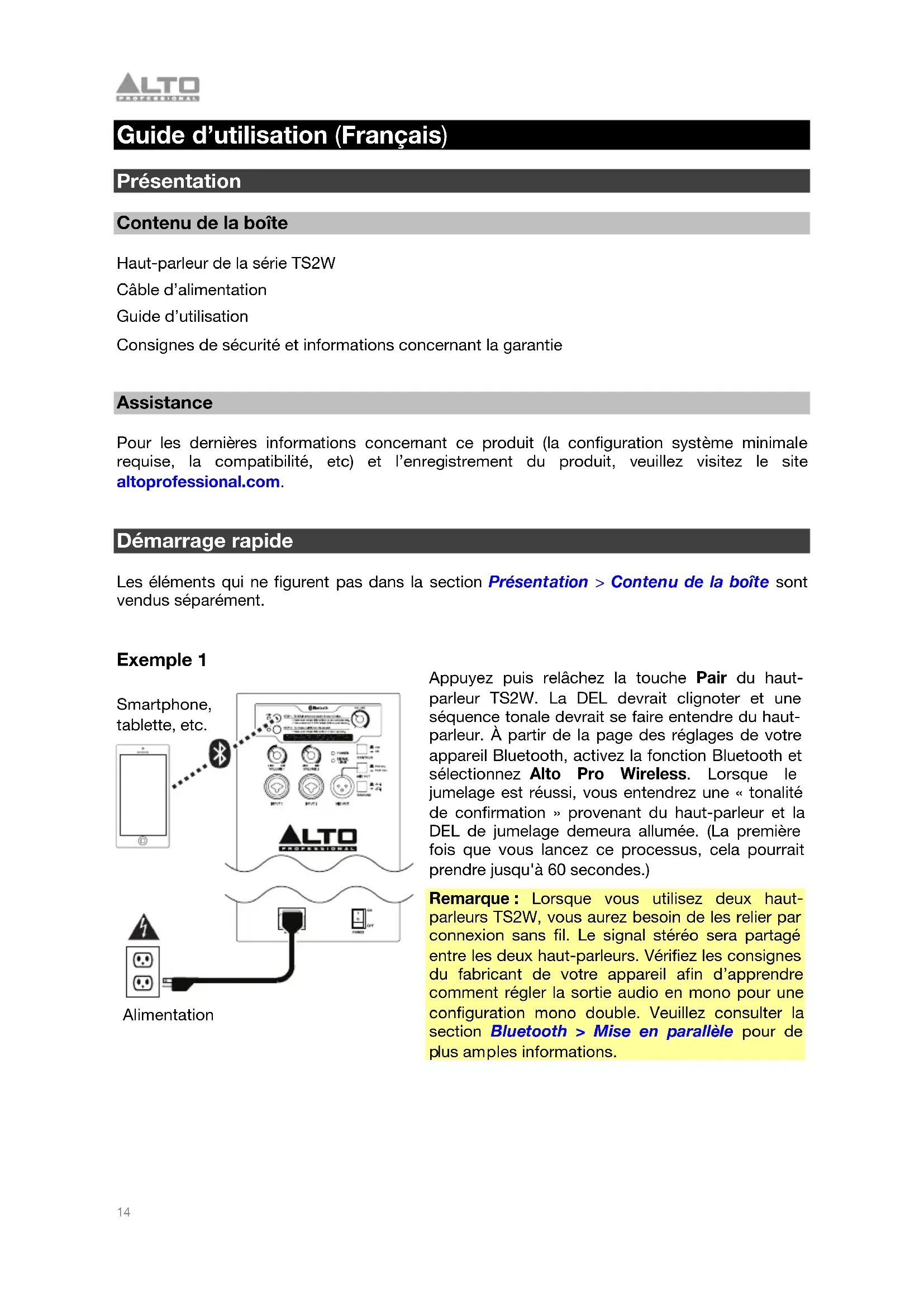

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

Haut-parleur de la série TS2W

Cable d'alimentation

Guide d'utilisation

Consignes de sécurité et informations concernant la garantie

Assistance

Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuilles visitez le site altoprofessional.com.

Démarrage rapide

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

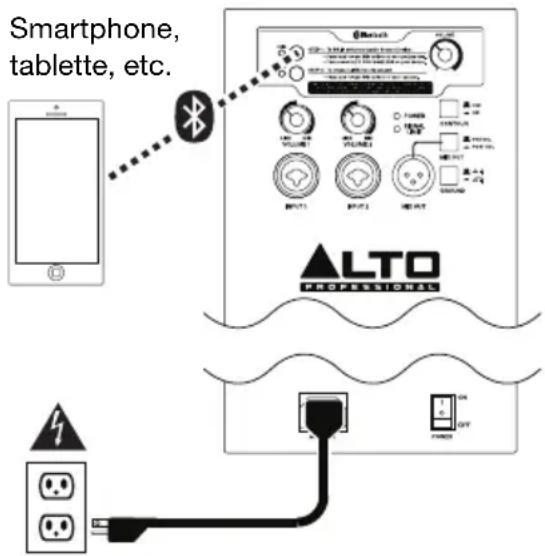

Example 1

Alimentation

Appuyez puis relâchéz la touche Pair du haut-parleur TS2W. La DEL devrait clignoter et une série tonale devrait se faire entendre du haut-parleur. À partir de la page des réglages de votre apparéil Bluetooth, activez la fonction Bluetooth et Sélectionnez Alto Pro Wireless. Lorsque le jumelage est réussi, vous entendrez une « tonalité de confirmation » provenant du haut-parleur et la DEL de jumelage demeura allumée. (La première fois que vous lanceze ce processus, cela pourrait prendre jusqu'à 60 secondes.)

Remarque: Lorsque vous utilisez deux haut-parleurs TS2W, vous aurez besoin de les relier par connexion sans fil. Le signal stéreo sera partagé entre les deux haut-parleurs. Vérifiez les consignes du fabricant de votre apparéil afin d'apprendre comment régler la sortie audio en mono pour une configuration mono double. Veuillez consulter la section Bluetooth > Mise en parallele pour de plus amples informations.

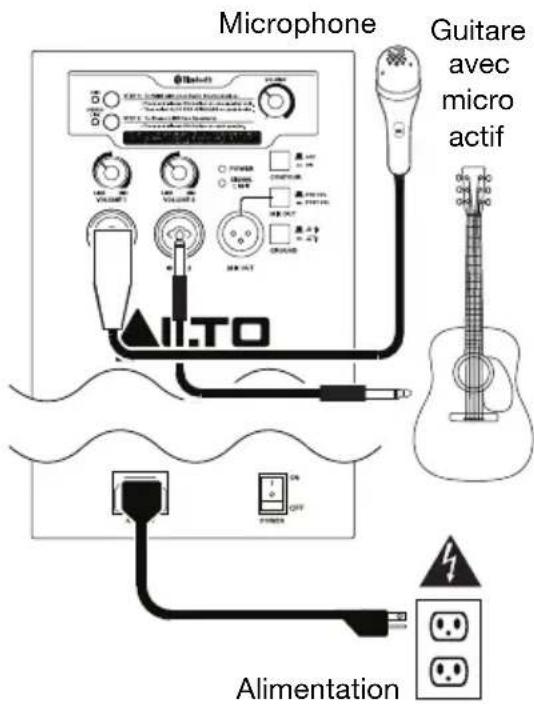

Exmaple 2

Branchez un microphone électrodynamique à l'entrée 1 à l'aide d'un cable XLR ou TRS 6,35 mm (1/4 po). Branchez une guitare avec micro actif à l'entrée 2 à l'aide d'un cable TS ou TRS 6,35 mm (1/4 po).

Remarque: Lors de l'utilisation d'un haut-parleur de la série TS2W avec une guitare, nous vous recommendons d'en utiliser une avec micros actifs plutôt qu'avac micros passifs. Si vous utilisez une guitare avec micros passifs, branchez-la a un préampli externe ou a une boite d'entree directe (DI), et branchez la sortie a niveau ligne au haut-parleur.

Aussi, pour le haut-parleur de la série TS2W, nous vous recommendons d'utiliser des micros électrodynamiques plutôt que des microphones à condensateur. Si vous utilisez un microphone qui nécessite une alimentation fantôme de +48 V, nous vous recommendons de le brancher à une alimentation fantôme externe avant de le brancher au haut-parleur.

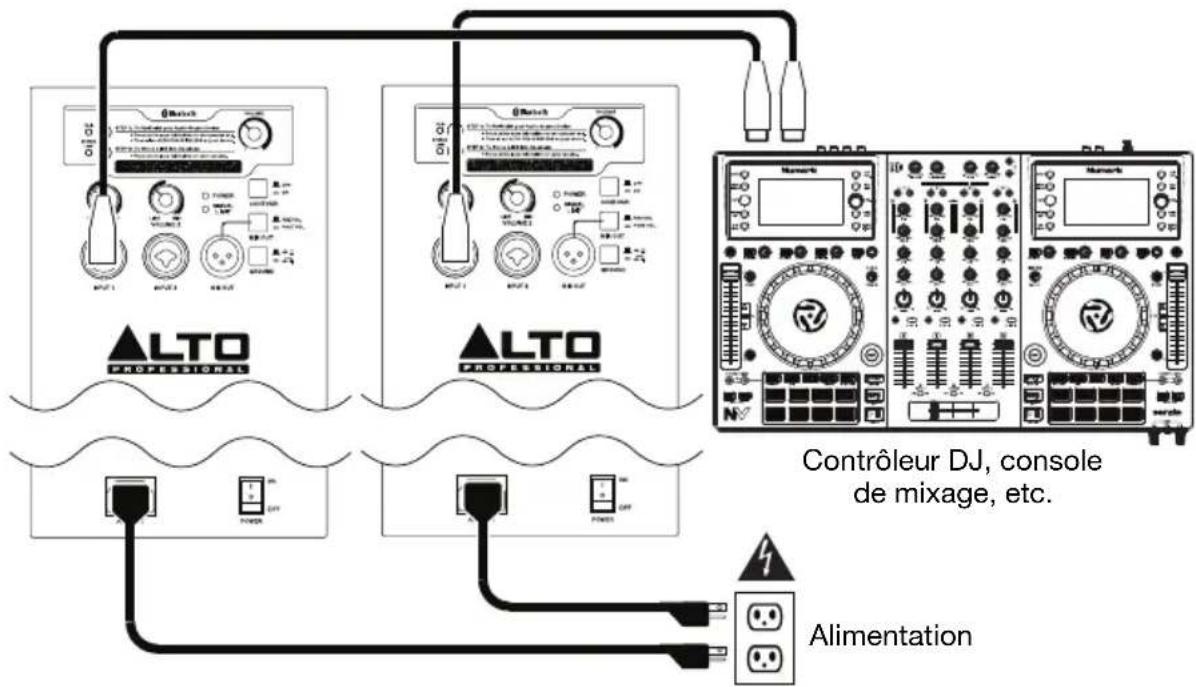

Example 3

Branchez la sortie gauche et droite de votre console de mixage, contrôleur, etc., à l'entrée Ch. 1 de chaque haut-parleur à l'aide de cables XLR ou TRS 6,35 mm (1/4 po).

Conseil: Pour transmettre le même mix aux deux haut-parleurs de la série TS2W, raccorder les canaux de votre console de mixage, contrôleur, etc., aux entrées 1 et 2 d'un des haut-parleurs, puis raccorder la sortie Mix de cet haut-parleur à l'entrée 1 de l'autre haut-parleur. Les deux haut-parleurs de la série TS2W émettront alors des mix combinés en mono identiques.

Consignes de sécurité importantes

Veuiliez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l'utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d'entretien et d'inspection. Veuiliez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Caution: Afin de réduire le risque de décharge électrique, veuilles ne pas brancher le haut-parleur de la série TS2W à une prise secteur lorsque la grille est retiree.

Montage sur support

• Toujours installer des haut-parleurs conformément aux codes de l'électricité et du batiment en vigueur.
• Installer le haut-parleur en tenant compte de son poids maximal. Vérifier les specifications du support ou du pied pour faire en sorte qu'il peut supporter le poids du haut-parleur. Observer toutes les consignes de sécurité spécifiées par le fabricant.
• Ne pas monter plusieurs haut-parleurs sur le même support ou le même pied.
• Toujours vérifier que le support ou le pied est sur une surface plane, stable et au niveau. Déployer entièrement les pieds des supports de style trépied et vérifier qu'ils neprésentant pas un risque de trèbuchement.
• Vérifier le support (ou pied et la quincaillerie) avant chaque utilisation et ne pas utiliser de l'equipement avec des pieces usées, endommagées ou manquantes.
• Faire preuve de prudence lorsqu'utilise à l'extérieur dans des conditions venteuses. Il peut être nécessaire de placer un poids supplémentaire (p. ex., des sacs de sable) sur la base du support afin d'améliorer sa stabilité. Ne pas fixer de bannières ou autres objets similaires au système de haut-parleur. Ces objets pouraient prendre dans le vent et renverser le système.
• À moins d'être certain de pouvoir gérer le poids du haut-parleur, demander à une autre personne de vous aider afin de le placer sur le support ou le pied.
• Toujours s'assurer que les cables sont tenus éloignés des artistes, de l'équipe de production et du public afin qu'ils ne puissant trèbucher sur le cable et faire tomber le haut-parleur de son support.

Niveau sonore

L'exposition aux niveaux extrémement élevés de bruit peut causeur une perte d'audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d'exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d'audition. Lors de l'utilisation d'équipment capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction.

Heures par jour	NPA (dB)	Exemple
8 90 petite salle de spectacle
6	92	Train
4 95 Rame de métro
3 97 Moniteurs de table à niveaux élevés
2 100 Concert de musique classique
1,5	102	Riveteuse
1 105 Usine de fabrication
0,50	110	Aéroport
moins de 0,25 115	Concert roc	k

\section*{Caracteristiques}

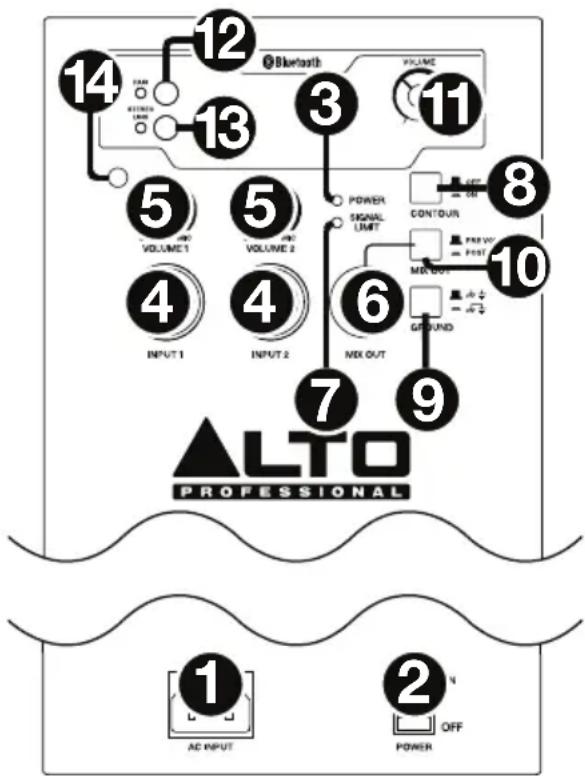

Panneau arrête

1. Entrée d'alimentation: Branchez le cable d'alimentation inclus à cette entrée et branchez l'autre extrémité à une source d'alimentation électrique. Assurez-vous que l'interrupteur d'alimentation est réglé sur Off lorsque vous branchez/debranchez le cable d'alimentation.
2. Interrupteur d'alimentation: Met le haut-parleur sous et hors tension. Assurez-vous que le bouton du volume soit complètement fermé (« zéro ») avant demettre le haut-parleur sous tension.
3. DEL d'alimentation : S'allume lorsque le haut-parleur est sous tension.
4. Entrée : Utilisez un cable TRS ou XLR de 6,35 mm (1/4 po) (non inclus) pour brancher une source audio à cette entrée. Le bouton volume permet d'ajuster le volume pour chacune des entrées.
5. Volume: Ce bouton permet d'ajuster le volume pour chacune des entrées.
6. Sortie mixage : Utilisez un cable XLR standard (non inclus) pour brancher cette sortie à l'entrée d'un autre haut-parleur, tel qu'un autre haut-parleur TS2W.
7. DEL signal limit: Cette DEL s'allume lorsque le circuit de protection interne est activé par un niveau de signal élevé. Le circuit de protection réduit dynamiquement le niveau du signal afin d'éviter la distorsion audio et de protégger les haut-parleurs d'extrêmes graves et des aigus de la surcharge et des dommages mécaniques. Si la DEL est constamment allumée, ou s'il y a de la distorsion, réduisez le niveau du signal de l'appareil source, ou le volume sur le panneau arrêté.
8. Contour : Lorsque cette touche est enforcée, les basses et hautes fréquences sont accentuees de +3 dB. Désactivez pour un son plus plat pour les prestations ou pour optimiser la puissance de sortie.
9. Interrupteur de mise à la terre : Appuyez sur cet interrupteur pour réduire les bruits indésirables.
10. Sélecteur Mix Out : Lorsque la touche n'est pas enforcée (Pre Vol), le niveau-sortie mixage n'est pas affecté par les réglages des commandes volume. Lorsqu'enforcée (Post Vol), le niveau-sortie mixage peut être ajusté par les réglages des commandes volume.

Remarque: La commande Bluetooth volume permet d'ajuster le signal sortie mixage en tout temps.

1. Bluetooth volume: Ce bouton permet d'ajuster le volume d'entrée de l'appareil Bluetooth jumelé.
2. Pair: Appuyez et relâchéz cette touche pour jumeler le haut-parleur à votre apparéil Bluetooth. Veuillez consulter la section Bluetooth > Jumelage pour les instructions de jumelage.
3. Stereo Link: Lors de l'utilisation de deux haut-parleurs TS2W, appuyez et relâchez cette touche sur chaque haut-parleur afin de lancer la mise en série stéreo sans fil. Veuillez consulter la section Bluetooth > Mise en parallele pour de plus amples informations.
4. Volume de la tonalité du jumelage/connexion en série : Utilisez ce bouton encastré pour augmenter ou diminuer le volume de la tonalité du jumelage et de la connexion en série. Insérez un petit tournevis à tête plate et tournez vers la croite pour augmenter le volume jusqu'à 10 dB, ou tournez vers la gauche pour couper le volume de la tonalité complètement.

Bluetooth

Important :

• Ces étapes sont pour la diffusion en continu sans fil seulement.
  Lors du jumelage ou de la mise en parallèle, n'effectuez qu'une opération à la fois. Lancer une opération avant d'avoir terminé l'autre annulera la première.
• Les séquences tonales pour le jumelage et la mise en parallèle sont différentes, vous permettant ainsi de les différencier.

Portée

Les haut-parleurs TS2W utilise une antennene Bluetooth évoluable à longue portée, permettant une plus grande portée que les apparciels Bluetooth conventionnels. La portée typique est de 18 à 24 metres (60 à 80 pieds) sans obstacle. Cependant, la portée peut varier selon l'appareil source et l'environnement.

Pour maximiser la portée :

• Placez l'appareil source sur une surface platte et assurez-vous qu'il n'y a aucun obstacle entre le haut-parleur et votre apparéil (p. ex., murs, meubles, etc.)
• Désactivez la fonction sans fil de l'appareil source.
• Fermez tout apparéil de 2,4 GHz à proximé dont vous n'avez pas besoin (p. ex., autres apparéils Bluetooth, moniteurs pour infant, points d'accès sans fil, micro-ondes, etc.)
• Essayez d'utiliser un autre apparéil source Bluetooth. La force du signal Bluetooth varie d'un apparéil à l'autre.

Jumelage

Pour jumeler le haut-parleur avec votre apparéil Bluetooth :

1. Effectuez l'etape suivante uniquement sur un des haut-parleurs: mettez le haut-parleur sous tension, puis appuyez et relâchez la touche Pair. La DEL devrait clignoter et une série tonale devrait se faire entendre du haut-parleur. (Si vous utilisez deux haut-parleurs TS2W, celui-ci deviendra le haut-parleur maître. Consultez également la section Mise en parallèle ci-dessous.)
2. À partir de la page des réglages de votre apparéil, activez la fonction Bluetooth et Sélectionnez Alto Pro Wireless. Lorsque le jumelage a réussi, vous entendrez une tonalité de confirmation du haut-parleur et la DEL de la touche Pair demeurera allumée. (Cette étape peut prendre jusqu'à 60 secondes.)

Remarque: Si vous appeareil vous invite à saisir un code NIP pour le jumeler au haut-parleur, entrez 0000 (quatre zéros). Si l'appareil vous invite à désirir un type de connexion, sélectionnez haut-parleurs stéreo, audio évolués ou une option semblable.

1. Reglez le bouton Bluetooth volume au réglage minimum.

2. Lancez la musique sur votre apparéil Bluetooth. Nous recommendons de régler le niveau du volume au maximum.

Remarque: Lorsqu'il est connecté à un seul haut-parleur, le signal Bluetooth depuis votre apparéil représentera seulement la moitié de l'image stéreo, soit la gauche, soit la droite. Vérifiez les consignes du fabricant de votre apparéil afin d'apprendre comment régler la sortie audio en mono.

1. Une fois le jumelage réussi, le haut-parleur mémorisera l'appareil même après la mise hors service. Pour rétablit la connexion, vous doivent acceder à la page des réglages Bluetooth de votre appareil et selectionner Connexion.

Mise en parallele

Remarque: Le haut-parleur qui est jumelé à votre apparéil source est le maître et le haut-parleur mis en parallèle est l'esclave. L' apparéil source transmet le signal au maître, qui lui le transmet à l'esclave.

Si vous utilisez deux haut-parleurs TS2W :

1. Veuillez you assurer qu'aucun signal audio n'est en cours de lecture sur votre apparéil Bluetooth. Si tel est le cas, veuillez pauser ou arrêté la lecture et attendre 5 secondes.
2. Appuyez et relâchéz la touche Stereo Link sur chaque haut-parleur.
3. La DEL sur chacun des haut-parleurs devrait clignoter et une sequence tonale devrait se faire entendre des haut-parleurs. Cette étape peut prendre jusqu'à 60 secondes. Cependant, la première fois que vous faites la mise en parallèle de vos haut-parleurs, l'opération pourrait prendre jusqu'à 3 minutes.
4. Lorsque la mise en parallèle a réussi, vous entendrez une tonalité de confirmation des haut-parleurs et les DEL des touches Stereo Link demeureront allumées.

Remarque: Le signal stéreo sera partagé entre les deux haut-parleurs: le haut-parleur maître jouera le canal gauche; le haut-parleur esclave jouera le canal droit.

Pour utiliser deux haut-parleurs dans une configuration mono double, veuillez suivre le processus de jumelage et de connexion puis vérifier les consignes du fabricant de votre apparéil afin d'apprendre comment régler la sortie audio en mono.

Conseil : Lors de l'utilisation de deux haut-parleurs, nous recommendons d'étiqueter le hautparleur maître afin que vous puissiez les différencier si vous modifiez eventuèlement votre installation.

Informations supplémentaires

Les haut-parleurs TS2W mémorisent les réglages de jumelage et de mise en parallèle même après la mise hors tension. Lorsque vous remettez les haut-parleurs sous tension, ils se reconnectceront automatiquement ensemble. Une fois les connexions rétablies entre les haut-parleurs, les DEL des touches Stereo Link demeustront allumées.

Conseil : Une fois le jumelage réussi, le haut-parleur mémorisera l'appareil même après la mise hors service. Pour rétablier la connexion, vous devez acceder à la page des réglages Bluetooth de votre apparéil et selectionner Connexion.

Si la connexion est rompue entre les haut-parleurs, ou entre le haut-parleur et l'appareil source, et qu'il ne se reconnecte pas automatiquement, mettez les deux haut-parleurs hors tension et laissez-les se reconnectcer.

Lorsque les deux haut-parleurs sont en parallèle, vous pouvez uniquement jumeler votre apparéil avec le haut-parleur maître. La touche Pair du haut-parleur esclave sera désactivée; si vous l'enforcez, 3 « bips » consécutifs se feront entendre afin d'indiquer que la touche est verrouillée.

Pour supprimer tous les réglages de jumelage et de mise en parallele, maintenez la touche Pair ou Stereo Link pendant 3 secondes. Une longue tonalité se fera entendre afin de confirmer que les réglages ont été supprimés. Les DEL s'eteindront également. Effectuez cette opération sur les haut-parleurs maître et esclave. Vous pouvez maintenant jumeler un nouvel apparéil ou refaire la mise en parallele des haut-parleurs.

Remarque: Le volume des tonalités de jumelage et de mise en parallèle est préréglié à un niveau optimal. Pour augmenter ou diminuer ce niveau, insérez un petit tournevis à tête plate dans l'orifice du bouton de Volume de la tonalité du jumelage/connexion en série et tournez vers la droite pour augmenter le volume jusqu'à 10 dB, ou tournez vers la gauche pour couper le volume de la tonalité complètement.
