TS215W - Luidspreker ALTO - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve luidspreker uit de TS2W-serie
Merk	Alto
Model	TS215W
Categorie	Luidspreker
Stroomvoorziening	Netstroom, stroomkabel inbegrepen
Audio-ingangen	2 x combo XLR/TRS 6,35 mm
Audio-uitgang	1 x XLR Mix Out (pre of post volume)
Bluetooth	Ja, bereik 18 tot 24 meter
Draadloze functies	Bluetooth koppelen, stereo parallel schakelen
Equalization	Contour-knop (+3 dB lage en hoge tonen)
Ruisonderdrukking	Aardingsschakelaar
Mix Out-selector	Pre Vol (vast niveau) of Post Vol (instelbaar met volume)
Verlichte indicatoren	Voedings-LED, signaal/Limit-LED, Pair-LED, Stereo Link-LED
Bedieningselementen	Volume per ingang, Bluetooth volume, Pair, Stereo Link, toonvolume (verzonken)
Bescherming	Dynamisch beveiligingscircuit om vervorming en overbelasting te voorkomen
Montage	Voet voor standaard statief
Veiligheidsinstructies	Risico op gehoorverlies bij hoog volume; gebruik op een stabiele ondergrond

Veelgestelde vragen - TS215W ALTO

Hoe koppel ik de luidspreker met mijn Bluetooth-apparaat?

Zet de luidspreker aan, druk dan op de Pair-knop en laat los. De LED knippert en er klinkt een toonreeks. Activeer Bluetooth op uw apparaat en selecteer Alto Pro Wireless. Een succesvolle koppeling wordt bevestigd door een toon en de LED blijft branden. Indien om een pincode wordt gevraagd, voer 0000 in.

Hoe zet ik twee TS215W-luidsprekers parallel voor stereogeluid?

Zorg dat er geen muziek wordt afgespeeld. Druk op de Stereo Link-knop op elke luidspreker en laat los. De LED's knipperen en er klinkt een toonreeks. Binnen enkele seconden (tot 3 minuten de eerste keer) verbinden de luidsprekers: de master speelt het linkerkanaal, de slave het rechter.

Wat moet ik doen als de Signaal/Limit-LED constant brandt?

Dit geeft aan dat het interne beveiligingscircuit is geactiveerd door een te sterk signaal. Verlaag het volume van het bronapparaat of de Volume-knop op het achterpaneel. Als de vervorming aanhoudt, verlaag het niveau verder.

Hoe stel ik het volume van de koppelingstonen in?

Gebruik een kleine platte schroevendraaier om de verzonken knop Volume van koppeling/seriekoppelingstoon te draaien. Draai rechtsom om te verhogen (tot +10 dB), linksom om het geluid uit te schakelen.

Kan ik een condensatormicrofoon gebruiken met deze luidspreker?

Het wordt aanbevolen om elektrodynamische microfoons te gebruiken. Als u een condensatormicrofoon gebruikt die +48 V fantoomvoeding nodig heeft, sluit deze dan eerst aan op een externe fantoomvoeding voordat u deze op de luidspreker aansluit.

Hoe verminder ik achtergrondruis (brom)?

Gebruik de aardingsschakelaar op het achterpaneel. Druk erop om ongewenste ruis door massalussen te verminderen.

Wat is het Bluetooth-bereik?

Het typische bereik is 18 tot 24 meter (60 tot 80 voet) bij direct zicht. Vermijd obstakels, schakel andere 2,4 GHz-apparaten uit en gebruik een kwalitatief bronapparaat om het bereik te maximaliseren.

Hoe reset ik de Bluetooth-instellingen?

Houd de Pair- of Stereo Link-knop 3 seconden ingedrukt. Een lange toon bevestigt het verwijderen van alle koppelingen en parallelschakelingen. De LED's gaan uit. Voer de handeling uit op zowel master- als slave-luidsprekers.

Kan ik één luidspreker gebruiken voor muziek?

Ja. Sluit uw Bluetooth-apparaat aan op één luidspreker. Het signaal is mono (verminderde stereo). Zet het Bluetooth volume in het begin op minimum en verhoog het daarna. Voor een betere ervaring gebruikt u twee luidsprekers in stereo-koppeling.

Hoe monteer ik de luidspreker op een statief?

Gebruik een statiefvoet die geschikt is voor het gewicht van de luidspreker. Plaats het statief op een vlakke, stabiele ondergrond en spreid de poten. Installeer de luidspreker volgens de veiligheidsvoorschriften. Monteer slechts één luidspreker per statief.

GEBRUIKSAANWIJZING TS215W ALTO

Gebruikershandleiding

Nederlands (32-37)

Appendix

English (38-39)

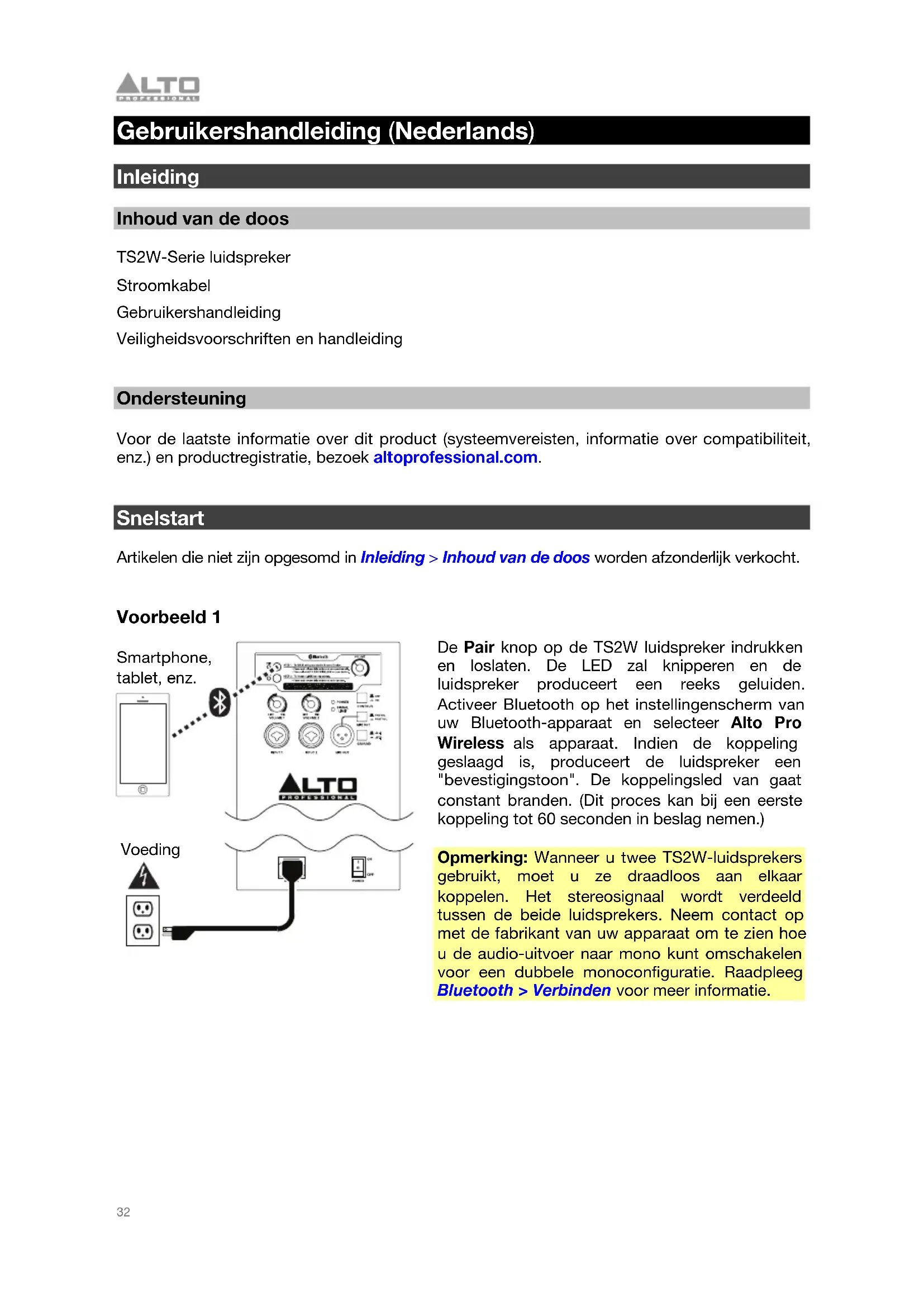

Gebruikershandleiding (Nederlands)

Inleiding

Inhoud van de doos

TS2W-Serie luidspreker

Stroomkabel

Gebruikershandleiding

Veiligheidsvoorschriften en handleiding

Ondersteuning

Voor de LASTe informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com.

Snelstart

Artikelen die nicht+zijn opgesomd in Inleiding > Inhoud van de doos worden afzonderlijk verkocht.

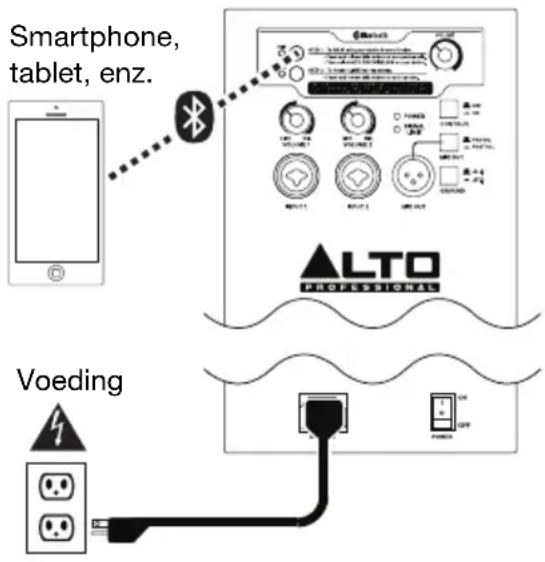

Voorbeeld 1

De Pair knop op de TS2W luidspreker indrukken en loslaten. De LED zar knipperen en de luidspreker produeert een reeks geluiden. Activeer Bluetooth op het instellingenschemm van uw Bluetooth-apparaat en selecteer Alto Pro Wireless als apparaat. Indien de koppeling geslaagd is, produeert de luidspreker een "bevestigingstoon". De koppelingsled van gaat constant branden. (Dit proces kan bij een eerste koppeling tot 60 seconden in beslag nemen.)

Opmerking: Wanner u twee TS2W-luidsprekers gebruikt, moet u ze draadloos aan elkaar koppelen. Het stereosignal wirdt verdeldtussen de beide luidsprekers. Neem contact op met de fabrikant van uw apparaat om te zien hoe u de audio-uitvoer maar mono kurz omschakelen voor een dubbele monoconfiguratie. Raadpleeg Bluetooth > Verbinden voor meer informatie.

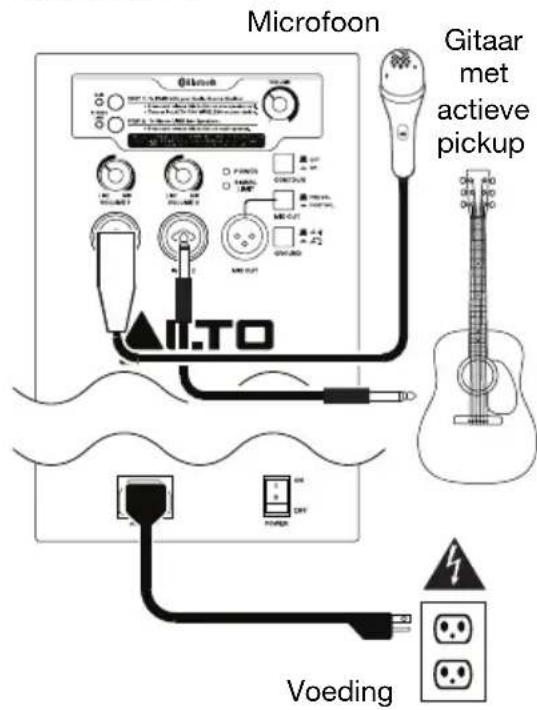

Voorbeeld 2

Sluit een dynamische microfoon aan op de ingang 1 met een XLR- of 6,35 mm (1/4") TRS-kabel. Sluit een gitaar met een actieve pickup aan op de ingang 2 met een 6,35 mm (1/4") TS-kabel.

Opmerking: Wanner u de TS2W-Serie-luidspreker met een gitaar gebruikt, raden wij u aan een gitaar met actieve pickups te gebruiken inplaats van een gitaar met passieve pickups. Als u een gitaar met passieve pickups gebruikt, sluit ze dan aan op een externe voorversterker of Direct Input (DI)-box, en sluit daarna de uitgang op lijniveau aan op de luidspreker.

Wij raden ook aan om met TS2W-Serie-luidspreker dynamische microfoons te gebruiken inplaats van condensatormicrofoons. Als u een microloon gebruikt die +48 V fantoomvoeding vereist, dan raden wij aan om deze aan te sluiten op een externe voeding vooraleer hem op de luidspreker aan te sluiten.

Voorbeeld 3

Sluit de linkse enrechtse uitgang van je DJ-mixer, controller, enz. aan op de ingang 1 van elke luidspreker met XLR of 6,35 mm (1/4") TRS-kabels.

Tip: Omdezelfde mix naar beide TS2W-Serie-luidsprekers te versturen, sluit u.beide kanalen van uw DJ-mixer, controller, enz. aan op de ingangan 1 en 2 van een luidspreker en verbindt u verrolgens de Mix uitgang van die luidspreker met de ingang 1 van de andere luidspreker. Beide TS2W-Serie-luidsprekers zullen dan identieke opgetelde monomixen afspelen.

Belangrijke veiligheidsvoorschriften

Opgelet: Alto Professional en inMusic waar nicht verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic waar nicht verantwoordelijk voor het misbruik van hun producten dat worden veroorzaakt door Niet-naleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handleidingeiligheid en garantie.

Let op: Om het risico op elektrische schokken te verkleinen, de TS2W-Serie luidspreker Niet aan op een stopcontact werwijl de grille worden verwijderd.

Op stang monteren

• Installee luidsprekers altijd in overeenstemming met de geldende elektriciteits- en bouwvoorschriften.
• Installer de luidspreker volgens zijn maximale gewicht. Controller de specificaties van uw statief of stang om ervoor te zorgen dat deze het gewicht van de luidspreker konnen dragen. Houd alle verilgheidsmaatregelen van de fabrikant in acht.
• Hang nooit meertere speakers op aan een statief of stang.
• Controller altijd of het statief of de stang op een vlakke en stabiele ondergrond staan. Spreid volledig de poten van het statief en zorg ervoor dat er geen risico van struikelen bestaat.
• Controller het statief (of de stang en bijbehorende hardware) voor elk gebruik en gebruik geen apparatuur met versleten, beschadigde of ontbrekende onderdelen.
• Wees algijd voorzichtig in windere burenomstandigheden. Het kan nodig+zijn om extra gewicht (bv. zandzakken) op het voetstuk te leggen om de stabiliteit te verbeteren. Hang geen banners of soortgelijke voorwerpen aan een deel van een luidsprekersystemm. Dergelijk hulpstukken hunnen zich gedragen als een zeil en het system omver doen waaien.
• Indien u nied zeker weet of u het gewicht van de luidspreker kan tilen, vraag dan een andere person om u te helpen de luidspreker op het statief of de stang te heffen.
• Houd de kabels UIT de weg van de artiesten, de productiecrew en het publiciek, zatat ze er Niet over struikelen. Anders kan de luidspreker van het statief of de stang worden getrokken.

Geluidsniveau

Blootstelling aan extreem hoge geluidsniveauaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heeft voor bepaalde geluidsniveauus toelaatbare risico's vastgelegd. Volgens OSHA kan blootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescherming.

Uren per dag	SPL (dB)	Voorbeeld
8	90	Kleine bijeenkomst
6	92	Trein
4	95	Metro
3 97 Desktopmonitoren op hoog volume
2 100 Concert van klassieke muzie k
1,5	102	Klinkmachine
1	105	Machinemfabrie
0,50	110	Viegveld
0,25 of minder	115 Rock concert

Kenmerken

Achterpaneel

1. Stroomingang: Sluit de meegeleverde stroomkabel aan op deze ingang en sluit het andere uiteinde van de kabel aan op een stroombron. Zorg ervoor dat de stroomschakelaar van de luidspreker op "off" staat bij het aansluiten en loskoppelen van de kabel.
2. Stroom-schakelaar: Schakelt de luidspreker aan/uit. Zorg ervoor dat de volume-knop op "nul" staat voor het inschakelen.
3. Stroom led: Brandt wanner de luidspreker is ingeschakeld.
4. Ingang: Gebruik een standard 6,35 mm (1/4") TRS- of XLR-kabel (niet meegeleverd) om uw geluidsbron op deze ingang aan te sluiten. Draai de volume knop om het ingangsvolume voor elke ingang aan te passen.
5. Volume: Draai aan deze knop om het ingangsvolume voor elke ingang aan te passen.
6. Mix uitgang: Gebruik een standard XLR-kabel (niet meegeleverd) om deze aansluiting te verbinden met de ingang van een andere luidspreker (bijv. een andere TS2W-luidspreker).
7. Sigaallimiet led: Gaat branden wonneer bij een hoog signaalniveau de interne beveiligingskring worden geactiveerd. De beveiligingskring reduceert dynamisch het signaalniveau om hoorbare verrorming te vermijden en om de woofer en de hogetonenluidspreker gegen overmatige excursie of mechanische beschadiging te beschemen. Als de led permanent blij branden of als het geluid verrormd klinkt, verminder dan het signaalniveau van uw geluidsbron of verlaag het met de volumeknop op het中断paneel.
8. Contour: Deze schakelaar activeren (indrukken) om lage en hoge frequencies met +3 dB te versterken. De schakelaar uitzetten voor een vlakkere respons tijdens live UITvoeringen of voor een maximale output.
9. Aardschakelaar: Druk deze schakelaar in als u gebrom en ruis wilt verminderen.
10. Mix Out-Shakelaar: Gls deben schakelaar uit staat (Pre Vol), dan worden het Mix uitgangsvolume Niet beinvloed door de bedieningsknoppen van het Ingangsvolume. Als hij is ingeschakeld (Post Vol), dan kan het Mix uitgang-niveau worden aangepast met de bedieningsknoppen van het Ingangsvolume.

Opmerking: De knop Bluetooth Volume beinvloedt alsijd de Mix uitgang.

1. Bluetooth Volume: Draai aan deze knop om het ingangsvolume van uw gekoppelde Bluetooth-apparaat aan te passen.
2. Koppelen: Deze knop indrukken en loslaten om de luidspreker aan je Bluetoothapparaat te koppelen. Zie het hoofdstuk Bluetooth > Koppelen voor instructies over koppelen.
3. Stereoverbinding: Bij het gebruik van een paar TS2W-luidsprekers drukt u deze knop op elke liquidspreker in om ze te 'verbinden' voor draadloos stereogeluid. Zie het hoofdstuk Bluetooth > Verbinden voor meer informatie.
4. Volume koppelings-/verbindingstoon: Gebruik deze verzonken knop om het volume van de koppelings- en verbindingstonen te verhogen of verlagen. Plaats eenkleine platte schroevendraaier en draai deze maar rechts om het volume met max. 10 dB te verhogen of draai deze volledig maar links om het volume stil te zetten.

Bluetooth

Belangrijk:

• Deze stappen gelden alleen voor het draadloos streamen van audiosignalen.
  Voer bij het koppelen of verbinden een handling tegelijkertijduit. Als u een tweeede handeling start voor de eerste voltooid is, dan worden de eerste geannuleerd.
• De geluidenreeksen voor koppelen en verbinden verschillen van elkaar. U(Intucht de twee dus gemakkelijk van elkaar onserschieren.

Over het bereik

De Bluetooth-antenna met uitgebrecht bereik in de luidsprekers van TS2W is gebaseerd op een hoogtechnologisch ontwerp. Hierdoor is het bereik viel groter dan dat van tradionele Bluetooth-apparaten. Het typische bereik bedraagt bij een onbelemmerd gezichtsveld 18-24 meter (60-80 feet). Afhankelijk van het bronnapparaat en de omgeving kan het bereikECHTER variieren.

Het bereik maximaliseren:

• Plaats uw bronapparaat op een vlak oppervlak en zorg ervoor dat er zich geen obstakels bevinden:tussen de luidspreker en uw apparaat (bv. muren, meubels enz.).
  Schakel het Wi-Fi-signaal van uw bronuit.
  Schakel alle ongebruekte 2.4 GHz-apparaten in de nabije omgeving uit (bv. andere Bluetooth-apparaten, babymonitors, Wi-Fi-accesspoints, microgolfovens enz.).
• Probeer een ander bronnapparaat met Bluetooth te gebruiken. De sterkt van het Bluetooth-signaal varieert van apparaat tot apparaat.

Koppelen

De luidspreker aan uw Bluetooth-apparaat koppelen:

1. Doe dit op slechts een luidspreker: Terwijl de luidspreker aan staat: druk op de Pair knop en waar deze los. De LED za knipperen en de luidspreker produeert een geluidenreeks. (Als u twee TS2W luidsprekers gebruikt, dan za deze de "master" zich. Zie ook het hoofdstuk Verbinden hieronder.)
2. Activeer Bluetooth op de pagina met instellenen van uw Bluetooth-apparaat en selecteer Alto Pro Wireless als apparaat. Indien de koppeling geslaagd is, produceert de luidspreker om te beëindigen een "bevestigingstoon". De LED van de Pair knop gaat constant branden. (Dit proces kan tot maximum 60 seconden in beslag nemen.)

Opmerking: Als uw apparaat u vraagt om een PIN-code in te voeren om het aan de luidspreker te koppelen, voer dan 0000 in (vier nullen). Als uw apparaat u erom verzoekt het verbindingstype te selecteren, selecteer dan stereoluidsprekers, geavanceerde audio of een vergelijkbare optie.

1. Draai de knop van het Bluetooth volume maar de laagste stand.
2. Speel muziek af op uw Bluetooth-apparaat. Wij raden u aan om het afspeelvolume op+zijn hoogste stand te zetten.

Opmerking: Bij verbinding met een enkele luidspeker za het Bluetooth-sigmaal van uw apparaat maar de helft van het stereobeeld afspelen, links of rechts. Neem contact op met de fabrikant van uw apparaat om na te gaan hoe u de audio-uitvoer maar mono kurz omschakelen.

1. Van zodra uw apparaat aan de luidspreker is gekoppeld, za de luidspreker het apparaat onthouden, ook nadat hij eerst af en dan waar aan is gezet. Open de pagina met Bluetoothinstellungen van uw apparaat en selecteer Verbinden om opnieuw verbinding te make.

Verbinden

Opmerking: De luidspreker die met het bronnapparaat is verbonden is de "master"; de verbonden luidspreker is de "slave". Het bronnapparaat verstuurt zijn signalaal waar de master; de master verstuurt het signaal op+zijn beurt maar de slave.

Als u tweet TS2W luidsprekers gebruikt:

1. Zorg ervoor dat er geen audio worden afgespeeld vanaf uw Bluetooth-apparaat. Is dat wel het geval, pauzeer of stop dan het afspelen en wacht 5 seconden.
2. Druk op elke luidspreker de Stereo Link knop in en LAST deze los.
3. De LED's van beiden luidsprekers gaan flickkerenijdens het "zoeken". Beide luidsprekers produceren een geluidenreeks. (Dit proces kan tot maximum 60 seconden in beslag nemen. De eerste keer dat u de luidsprekers met elkaar verbindt, kan het proces darüber tot maximum 3 minutes in beslag nemen.)
4. Indien de verbinding geslaagd is, produceren beiden luidspreker om te beëindigen een "bevestigingstoon". De LED's van de Stereo Link knop.gaan op beiden luidsprekers constant branden.

Opmerking: Het stereosignal wordt verdeld over de twee luidsprekers: de master-luidspreker za het linkerkanaal afspelen, verwijl de slave-luidspreker het rechterkanaal za afspelen.

Om twee luidsprekers te gebruiken in een dubbele monoconfiguratie volgt u de koppelings- en verbindingsprocedure en contrôleert u cervolgens de instructies van de fabrikant van uw apparaat om na te gaan hoe u de audio-uitvoer maar mono=kunt omschakelen.

Tip: Bij het gebruik van twee luidsprekers raden wij aan om de master-luidspreker van een label te voorzien, zodate twee bij toekomstige opstellingen van elkaar(Intkondensat.

Aanvullende informatatie

De TS2W luidsprekers onthouden hun instellenen voor koppeling en verbinding ook na ze zijnuitgeschakeld. Wanner u de luidsprekers terug aanzet zullen zich automatisch opnieuw metelkaar verbinden. Wanner de verbindingen:tussen de luidsprekers opnieuw zich gemaakt gaan deLED's naast de Stereo Link knop permanent branden.

Tip: Van zodra uw apparaat aan de luidspreker is gekoppeld, za de luidspreker het apparaat onthouden, ook nadat hij eerst af en dan wee aan is gezet. Open de pagina met Bluetoothinstellungen van uw apparaat en selecteer Verbinden om opnieuw verbinding te make.

Als de luidsprekers of de luidspreker en het bronnapparaat de verbinding met elkaar verliezen en als ze Niet automatisch opnieuw verbinding make, zet dan beiden luidsprekers eerst uit en dan wee aan en LASTZEOPNUEW MET ELKAAR VERBINDING make.

Wanner de twee luidsprekers met elkaar zichen verbondenkest u enkel uw bronnapparaat aan de master-luidspreker koppelen. De Pair knop van de slave-luidspreker wordtuitgeschakeld; als u erop duwt,hoort u 3 snelle pieptonen om aan te geven dat de knop "vergrendeld" is.

Om alle voorafgaande instellenen voor koppeling en verbinding te wissen dient u de Pair knop of de Stereo Link knop 3 seconden lang ingedrukt houden. U hoort een langgerekt geluidssignaal om te bevestigen dat de instellenen voor koppeling en verbinding gewist zijn. Ook de LED's zullenuitgaan. Doe dit zowel op de master- als de slave-luidsprekers. U kunt nu koppelen aan een nieuw bronapparaat of de luidsprekers opnieuw met elkaar verbinden.

Opmerking: Het volume van de geluidssignalen voor koppeling en verbinding staat vooraf ingesteld op een optimaal geluidsniveau. Om dit niveau te verhogen of te verlagen,要去 eenkleine platte schroevendraier in Volume koppelings-/verbindingstoon plaatsen en rechtsom draaien om het volume met max. 10 dB te verhogen of linksom om het volume te verlagen of volledig uit te zetten.
