BEDIENUNGSANLEITUNG TS215W ALTO

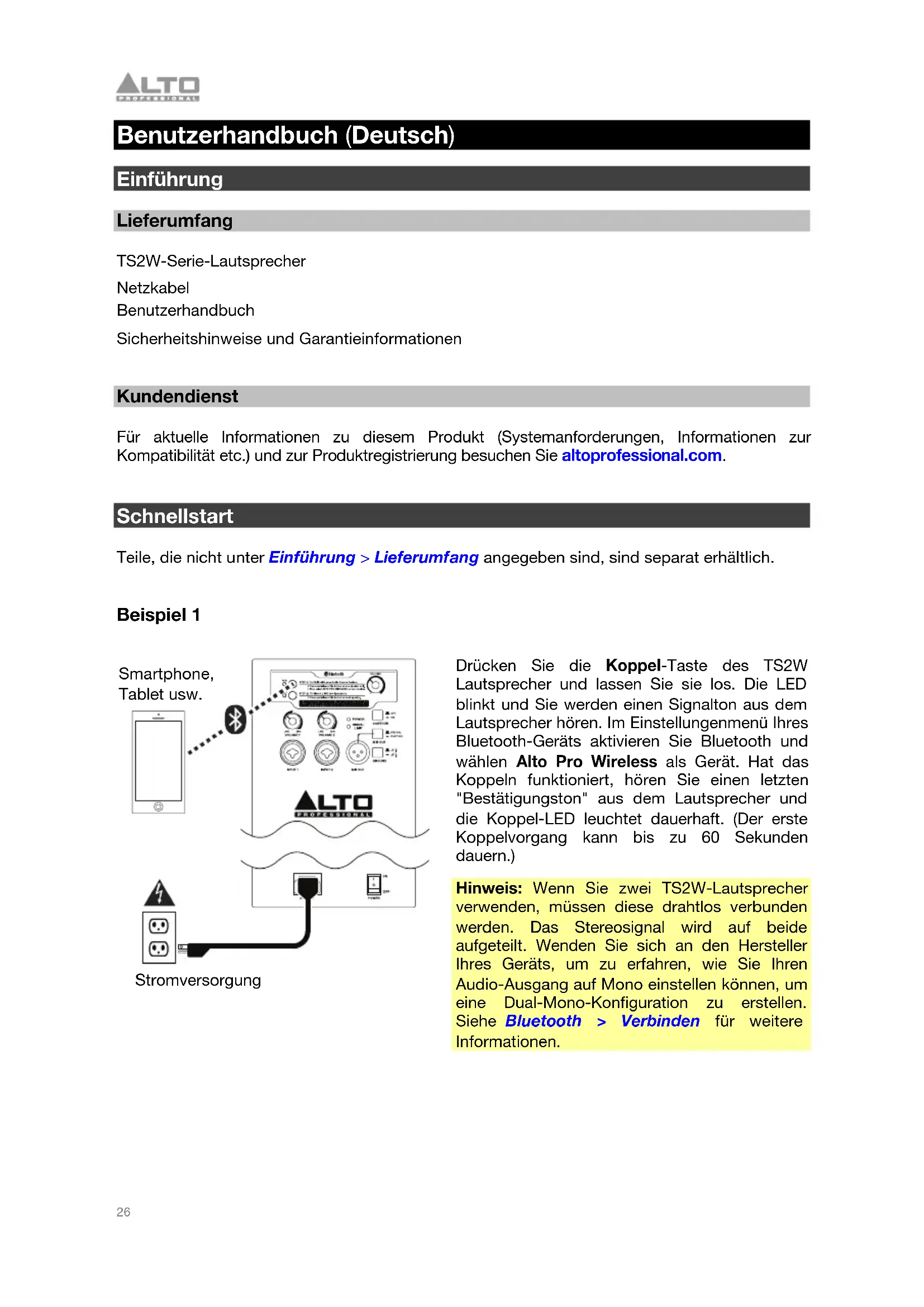

Benutzerhandbuch (Deutsch) Einführung Lieferumfang TS2W-Serie-Lautsprecher Netzkabel Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.

Schnellstart Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

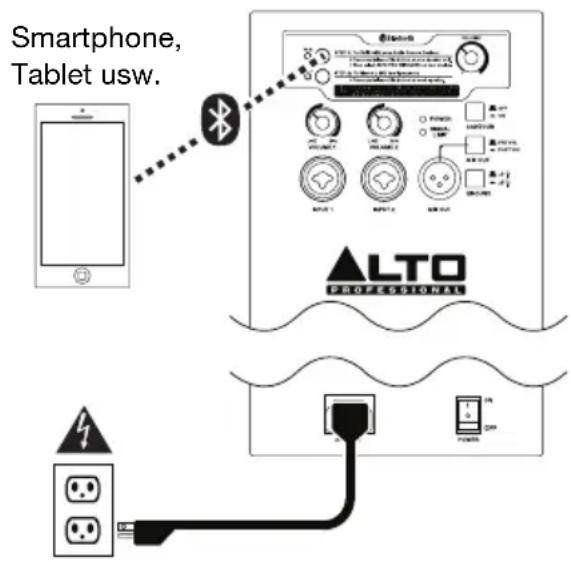

Beispiel 1 Smartphone, Tablet usw. Stromversorgung Drücken Sie die Koppel-Taste des TS2W Lautsprecher und lassen Sie sie los. Die LED blinkt und Sie werden einen Signalton aus dem Lautsprecher hören. Im Einstellungenmenü Ihres Bluetooth-Geräts aktivieren Sie Bluetooth und wählen Alto Pro Wireless als Gerät. Hat das Koppeln funktioniert, hören Sie einen letzten "Bestätigungston" aus dem Lautsprecher und die Koppel-LED leuchtet dauerhaft. (Der erste Koppelvorgang kann bis zu 60 Sekunden dauern.) Hinweis: Wenn Sie zwei TS2W-Lautsprecher verwenden, müssen diese drahtlos verbunden werden. Das Stereosignal wird auf beide aufgeteilt. Wenden Sie sich an den Hersteller Ihres Geräts, um zu erfahren, wie Sie Ihren Audio-Ausgang auf Mono einstellen können, um eine Dual-Mono-Konfiguration zu erstellen. Siehe Bluetooth > Verbinden für weitere Informationen.27

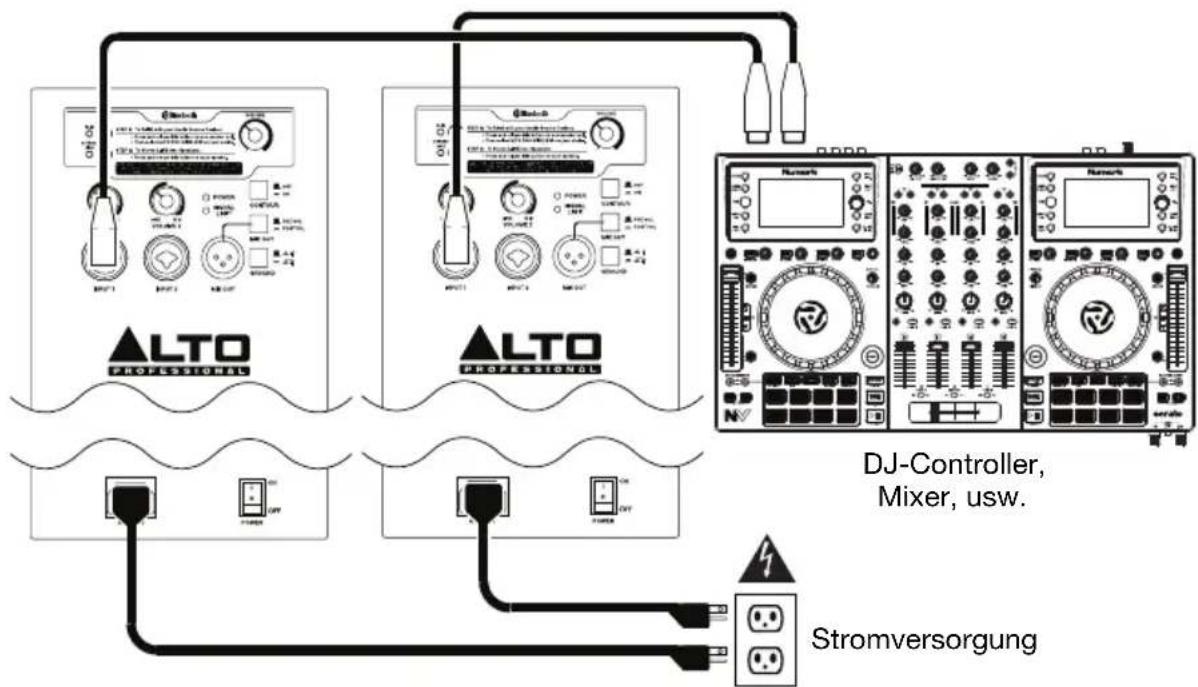

Beispiel 3 Verbinden Sie den linken und rechten Ausgang Ihres DJ-Mixers, Controllers usw. mit Kanaleingang 1 von jedem Lautsprecher mit einem XLR- oder 6,35 mm (1/4”) Klinkenkabel. Tipp: Um den gleichen Mix an beide TS2W-Serie-Lautsprecher zu senden, verbinden Sie beide Kanäle des DJ-Mixers, Controllers usw. mit den Eingängen 1 und 2 eines Lautsprecher und verbinden Sie dann den Mix-Ausgang des betreffenden Lautsprecher mit dem Eingang 1 des anderen Lautsprecher. Beide TS2W-Serie-Lautsprecher spielen dann identische, summierte Mono-Mixes. Schließen Sie ein dynamisches Mikrofon an den Eingang 1 mit einem XLR- oder 6,35 mm (1/4”) Klinkenkabel an. Schließen Sie eine Gitarre mit einem aktiven Pickup an den Eingang 2 mit einem 6,35 mm (1/4”) TS-Kabel oder TRS-Kabel an. Hinweis: Wenn Sie TS2W-Serie-Lautsprecher mit einer Gitarre verwenden, empfehlen wir die Verwendung von aktiven statt passiven Pickups. Wenn Sie eine Gitarre mit passiven Pickups verwenden, schließen Sie sie an einen externen Vorverstärker oder eine DI-Box (Direct Input) an und verbinden den Line-Level-Ausgang mit dem Lautsprecher. Darüber hinaus empfehlen wir mit dem TS2W-Serie- Lautsprecher dynamische Mikrofone anstelle von Kondensatormikrofonen zu verwenden. Wenn Sie ein Mikrofon verwenden, das +48 V Phantomspeisung erfordert, empfehlen wir, es mit einer externen Phantomspeisung zu verbinden bevor Sie es an das Lautsprecher anschließen. Gitarre mit aktivem Pickup Stromversorgung Stromversorgung Mikrofon DJ-Controller, Mixer, usw.28

Wichtige Sicherheitshinweise Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen. Achtung: Um die Gefahr von Stromschlägen zu verringern, sollten Sie TS2W-Serie- Lautsprecher nicht an eine Steckdose anschließen, solange das Gitter entfernt ist.

• Installieren Sie Lautsprecher stets laut geltenden Elektro- und Bauvorschriften.

• Installieren Sie den Lautsprecher in Übereinstimmung mit seinem maximalen Gewicht. Überprüfen Sie die Spezifikationen des Ständers oder des Masts, um sicherzustellen, dass er das Gewicht des Lautsprechers halten kann. Beachten Sie außerdem alle Sicherheitshinweise des Herstellers.

• Montieren Sie niemals mehrere Lautsprecher am selben Ständer oder Mast.

• Sorgen Sie stets dafür, dass die Ständer oder Maste auf einer flachen, ebenen und stabilen Fläche stehen. Ziehen Sie die Standbeine des stativähnlichen Ständers vollständig heraus und sorgen Sie dafür, dass die Beine keine Stolpergefahr darstellen.

• Überprüfen Sie den Ständer (oder Mast samt zugehörigen Komponenten) vor jedem Einsatz und verwenden Sie nie Geräte mit verschlissenen, beschädigten oder fehlenden Teilen.

• Lassen Sie bei windigen Verhältnissen im Freien besondere Vorsicht walten. Möglicherweise müssen Sie zusätzliche Gewichte (z.B. Sandsäcke) auf der Ständerbasis platzieren, um die Stabilität zu gewährleisten. Bringen Sie keine Transparente oder ähnliches an irgendwelchen Teilen eines Lautsprechersystems an. Solche Konstruktionen könnten wie ein Segel wirken und das System zu Fall bringen.

• Wenn Sie sich nicht sicher sind, ob Sie den Lautsprecher alleine heben können, bitten Sie eine andere Person beim Heben auf einen Ständer/Mast um Hilfe.

• Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann und den Lautsprecher vom Ständer oder Mast reißen kann.

Schallpegel Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop-Monitore 2 100 Konzert mit klassischer Musi

1,5 102 Nietmaschine 1 105 Maschinenfabri

0,50 110 Flughafen 0,25 oder wenige

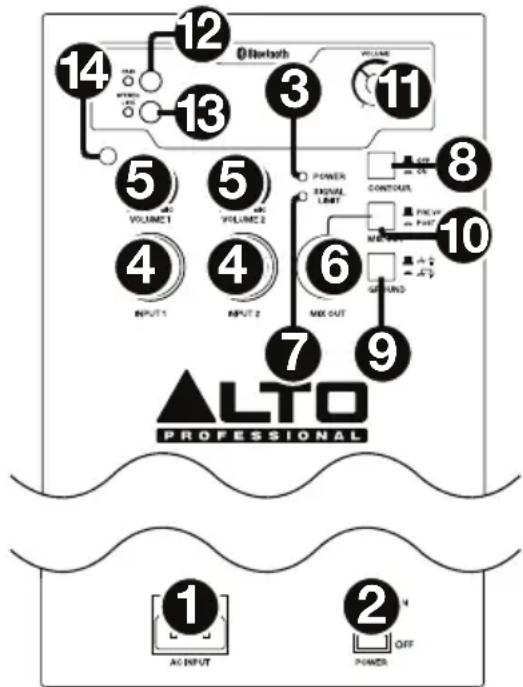

Funktionen Rückseite

1. Stromversorgung: Verbinden Sie das mitgelieferte

Netzkabel mit diesem Eingang und das andere Ende des Kabels mit einer Stromquelle. Achten Sie darauf, dass der Netzschalter des Lautsprechers auf Off steht, wenn Sie das Kabel anschließen oder abstecken.

2. Netzschalter: Schaltet den Lautsprecher ein/aus.

Achten Sie darauf, dass der Lautstärke-Regler auf “Null” steht, bevor Sie den Lautsprecher einschalten.

3. Strom-LED: Leuchtet, wenn der Lautsprecher

4. Eingang: Verwenden Sie ein handelsübliches

6,35mm (1/4”) Klinken- oder XLR-Kabel (nicht im Lieferumfang enthalten), um Ihre Tonquelle mit diesem Eingang zu verbinden. Drehen Sie den Lautstärke-Regler, um die Lautstärke für jeden Eingang einzustellen.

5. Lautstärke: Drehen Sie diesen Regler, um die

Lautstärke für jeden Eingang einzustellen.

6. Mix-Ausgang: Verwenden Sie einhandelsübliches XLR-Kabel (nicht im Lieferumfang enthalten),

um diese Buchse mit dem Eingang eines anderen Lautsprechers (d.h. eines weiteren TS2W Lautsprechers) zu verbinden.

7. Signal Limit-LED: Leuchtet, wenn die interne Schutzschaltung durch einen hohen Signalpegel

aktiviert wird. Die Schutzschaltung verringert den Signalpegel dynamisch, um hörbare Verzerrungen zu vermeiden und Woofer und Hochtontreiber vor Überbeanspruchung oder mechanischen Schäden zu schützen. Wenn die LED ständig leuchtet oder der Ton verzerrt, reduzieren Sie den Lautstärkepegel Ihrer Tonquelle oder stellen Sie den Lautstärkeregler auf der Rückseite entsprechend ein.

8. Kontur: Aktivieren (drücken) Sie diesen Schalter, um niedrige und hohe Frequenzen um +3 dB zu

verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei Live-Auftritten.

9. Erdungsschalter: Drücken Sie diesen Schalter, um Brummgeräusche oder Rauschen zu

10. Mix Out Wahlschalter: Ist dieser deaktiviert (Pre Vol), so wird der Pegel des Mix-Ausgang

nicht vom Eingangslautstärkeregler beeinflusst. Wenn er aktiviert ist (Post Vol), kann der Pegel des Mix-Ausgang über den Eingangslautstärkeregler eingestellt werden. Hinweis: Der Bluetooth-Lautstärkeregler beeinflusst immer den Mix-Ausgang.

11. Bluetooth-Lautstärke: Drehen Sie diesen Regler, um die Eingangslautstärke Ihres gekoppeltes

Bluetooth-Geräts einzustellen.

12. Koppeln: Drücken Sie diese Taste und lassen Sie sie anschließenden los, um den Lautsprecher

mit Ihrem Bluetooth-Gerät zu koppeln. Siehe Abschnitt Bluetooth > Koppeln für nähere Informationen zum Koppeln.

13. Stereo Link: Wenn Sie ein TS2W-Lautsprecherpaar verwenden, drücken Sie diese Taste auf

jedem Lautsprecher, um sie für die drahtlose Stereo-Audiowiedergabe zu verbinden. Siehe Abschnitt Bluetooth > Verbinden für weitere Informationen.

14. Lautstärke des Signaltons beim Koppeln/Linking: Verwenden Sie dieses vertieften Regler,

um die Lautstärke des Signaltons beim Koppeln oder Linking zu erhöhen/reduzieren. Setzen Sie einen kleinen, flachen Schraubenzieher an und drehen Sie nach rechts, um die Lautstärke um bis zu 10 dB zu erhöhen bzw. nach links, um die Lautstärke bis auf Null zu reduzieren.

• Diese Schritte gelten nur für drahtloses Audio-Streaming.

• Bei der Kopplung oder Verbindung sollten Sie nur einen Prozess gleichzeitig durchführen. Wenn Sie einen neuen Prozess starten, bevor der erste Prozess fertig ist, wird der erste Prozess abgebrochen.

• Es gibt verschiedene Tonfolgen für das Koppeln und Verbinden, damit Sie sie problemlos unterscheiden können. Zu den Reichweiten TS2W Lautsprecher nutzen ein fortschrittliches Bluetooth-Antennendesign, das im Vergleich zu herkömmlichen Bluetooth-Geräten eine viel größere Reichweite ermöglicht. Die typische Reichweite beträgt 18-24 Meter (60-80 Fuß) mit einer klaren Sichtlinie. Allerdings kann die Reichweite je nach Gerät, das Sie als Quelle verwenden, und Umgebungsbedingungen variieren. Um die Reichweite zu maximieren:

• Stellen Sie Ihr Quellgerät auf eine ebene Fläche und stellen Sie sicher, dass sich keine Hindernisse zwischen Lautsprecher und Gerät befinden (z.B. Wände, Möbel usw.).

• Schalten Sie die Wi-Fi-Funktion Ihres Quellgeräts aus.

• Schalten Sie alle nicht benötigten 2.4-GHz-Geräte in der näheren Umgebung aus (z.B. andere Bluetooth-Geräte, Babyphones, Wi-Fi Zugangspunkte, Mikrowellenherde usw.).

• Verwenden Sie ein anderes Bluetooth-Gerät. Die Bluetooth-Signalstärke schwankt zwischen verschiedenen Geräten. Koppeln So koppeln Sie den Lautsprecher mit Ihrem Bluetooth-Gerät:

1. Tun Sie dies nur mit einem Lautsprecher: Wenn der Lautsprecher eingeschaltet ist, drücken Sie

die Taste Pair und lassen die Taste anschließend los. Die LED blinkt und Sie werden einen Signalton aus dem Lautsprecher hören. (Wenn Sie zwei TS2W Lautsprecher verwenden, wird dieser der "Master" sein. Bitte lesen Sie auch den folgenden Abschnitt Verbinden.)

2. Im Einstellungenmenü Ihres Bluetooth-Geräts aktivieren Sie Bluetooth und wählen Alto Pro

Wireless als Gerät. Hat das Koppeln funktioniert, hören Sie einen letzten "Bestätigungston" aus dem Lautsprecher und die LED der Taste Pair leuchtet dauerhaft. (Dieser Vorgang kann bis zu 60 Sekunden dauern.) Hinweis: Wenn Ihr Gerät Sie auffordert, einen PIN-Code einzugeben, um es mit dem Lautsprecher zu koppeln, geben Sie 0000 ein (vier Nullen). Wenn Ihr Gerät Sie auffordert, eine Verbindung auszuwählen, wählen Sie Stereo-Lautsprecher, Erweitertes Audio oder eine ähnliche Option.

3. Bringen Sie den Bluetooth-Lautstärke-Regler des Lautsprechers auf die niedrigste

4. Spielen Sie auf Ihrem Bluetooth-Gerät Musik ab. Wir empfehlen, die Wiedergabelautstärke auf

das Maximum zu stellen. Hinweis: Wenn ein einziger Lautsprecher angeschlossen ist, wird das Bluetooth-Signal vom Gerät nur eine Hälfte des Stereobilds wiedergeben, entweder links oder rechts. Wenden Sie sich an den Hersteller Ihres Geräts, um zu erfahren, wie Sie Ihren Audio-Ausgang auf Mono einstellen können.

5. Sobald Ihr Gerät mit dem Lautsprecher gekoppelt ist, wird sich der Lautsprecher auch nach

erneutem Ein- und Ausschalten an das Gerät erinnern. Allerdings müssen Sie auf Ihrem Gerät zur Seite Bluetooth-Einstellungen navigieren und Verbinden auswählen, um die Verbindung wiederherzustellen.31

Verbinden Hinweis: Der Lautsprecher, der an Ihr Quellgerät angeschlossen ist, ist das "Mastergerät" - der verbundene Lautsprecher das "Slave-Gerät". Das Quellgerät sendet sein Signal an das Mastergerät und dieses sendet das Signal an das Slave-Gerät weiter. Wenn Sie zwei TS2W Lautsprecher verwenden:

1. Achten Sie darauf, dass Sie keine Musik von Ihrem Bluetooth-Gerät abspielen. Wenn dies doch der

Fall ist, pausieren oder stoppen Sie die Wiedergabe und warten Sie 5 Sekunden.

2. Drücken Sie auf jedem Lautsprecher die Taste Stereo Link.

3. Die LEDs auf beiden Lautsprechern blinken während sie "nach einander suchen". Beide Lautsprecher

werden eine Tonfolge abspielen. (Dieser Vorgang kann bis zu 60 Sekunden dauern.) Wenn Sie die Lautsprecher zum ersten Mal verbinden, kann dieser Vorgang jedoch bis zu 3 Minuten dauern.)

4. Wenn sie erfolgreich miteinander verknüpft sind, hören Sie einen letzten "Bestätigungston" von beiden

Lautsprechern und die LEDs der Taste Stereo Link leuchten auf beiden Lautsprechern kontinuierlich. Hinweis: Das Stereosignal wird auf die beiden Lautsprecher aufgeteilt: der Master-Lautsprecher spielt den linken Kanal ab; der Slave-Lautsprecher den rechten Kanal. Um zwei Lautsprecher in einer Dual-Mono-Konfiguration zu verwenden, befolgen Sie den Koppel- und Linking-Prozess und wenden Sie sich dann an den Hersteller Ihres Geräts, um zu erfahren, wie Sie Ihren Audio-Ausgang auf Mono einstellen können. Tipp: Bei Verwendung von zwei Lautsprechern, empfehlen wir Ihnen, den Master-Lautsprecher zu kennzeichnen, damit Sie in künftigen Setups zwischen den beiden unterscheiden können. Zusätzliche Informationen Die TS2W Lautsprecher werden sich auch nachdem sie ausgeschaltet wurden an diese Koppelungs- und Verbindungseinstellungen erinnern. Wenn Sie die Lautsprecher wieder einschalten, werden sie sich automatisch miteinander verbinden. Wenn die Verbindungen zwischen den Lautsprechern wieder hergestellt sind, werden die LEDs neben den Tasten Stereo Link dauerhaft leuchten. Tipp: Sobald Ihr Gerät mit dem Lautsprecher gekoppelt ist, wird sich der Lautsprecher auch nach erneutem Ein- und Ausschalten an das Gerät erinnern. Allerdings müssen Sie auf Ihrem Gerät zur Seite Bluetooth- Einstellungen navigieren und Verbinden auswählen, um die Verbindung wiederherzustellen. Wenn die Verbindung zwischen den Lautsprechern oder zwischen dem Lautsprecher und dem Quellgerät verloren geht und nicht wieder automatisch hergestellt wird, dann schalten Sie beide Lautsprecher aus und anschließend wieder ein, damit sie eine Verbindung herstellen können. Wenn die beiden Lautsprecher miteinander verbunden sind, können Sie Ihr Quellgerät nur an den Master- Lautsprecher koppeln. Die Taste Pair des Slave-Lautsprechers wird deaktiviert. Wenn Sie diese Taste drücken, hören Sie drei schnelle Pieptöne, die signalisieren, dass der Knopf "gesperrt" ist. Um alle vorherigen Koppelungs- und Verbindungseinstellungen zu löschen, drücken und halten Sie entweder die Taste Pair oder die Taste Stereo Link 3 Sekunden lang. Sie hören einen langen Signalton, der bestätigt, dass die Koppelungs- und Verbindungseinstellungen gelöscht wurden. Auch die LEDs erlöschen. Tun Sie dies sowohl für den Master-Lautsprecher als auch für den Slave-Lautsprecher. Jetzt können Sie eine Koppelung mit einem neuen Quellgerät herstellen oder die Lautsprecher erneut verbinden. Hinweis: Die Lautstärke der Signaltöne für das Koppeln und Verbinden sind bereits auf ein optimales Niveau voreingestellt. Um diesen Pegel zu erhöhen/reduzieren, setzen Sie einen kleinen, flachen Schraubenzieher an den Lautstärkeregler für den Signalton beim Koppeln/Linking und drehen nach rechts, um die Lautstärke um bis zu 10 dB zu erhöhen bzw. nach links, um die Lautstärke bis auf Null zu reduzieren.

Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden: inMusic GmbH Harkortstrasse 12 - 32 40880 Ratingen GERMANY32
