Tipo de producto	Altavoz activo de la serie TS2W
Marca	Alto
Modelo	TS215W
Categoría	Altavoz
Alimentación	Red eléctrica, cable de alimentación incluido
Entradas de audio	2 x combo XLR/TRS de 6,35 mm
Salida de audio	1 x XLR Mix Out (previo o posterior al volumen)
Bluetooth	Sí, alcance de 18 a 24 metros
Funciones inalámbricas	Emparejamiento Bluetooth, enlace estéreo
Ecualización	Botón Contour (+3 dB graves y agudos)
Reducción de ruido	Interruptor de tierra
Selector Mix Out	Pre Vol (nivel fijo) o Post Vol (ajustable por volumen)
Indicadores luminosos	LED de alimentación, LED señal/límite, LED Pair, LED Stereo Link
Controles	Volumen por entrada, volumen Bluetooth, Pair, Stereo Link, volumen de tono (empotrado)
Protección	Circuito de protección dinámica para evitar distorsión y sobrecargas
Montaje	Base para pie de soporte estándar
Instrucciones de seguridad	Riesgo de pérdida auditiva a alto volumen; usar sobre soporte estable

Preguntas frecuentes - TS215W ALTO

¿Cómo emparejar el altavoz con mi dispositivo Bluetooth?

Encienda el altavoz, luego presione y suelte el botón Pair. El LED parpadea y suena una serie tonal. En su dispositivo, active Bluetooth y seleccione Alto Pro Wireless. El emparejamiento exitoso se confirma con un tono y el LED permanece encendido. Si se solicita un código PIN, ingrese 0000.

¿Cómo enlazar dos altavoces TS215W para sonido estéreo?

Asegúrese de que no haya música reproduciéndose. Presione y suelte el botón Stereo Link en cada altavoz. Los LED parpadean y se escucha una secuencia tonal. En pocos segundos (hasta 3 minutos la primera vez), los altavoces se conectan: el maestro reproduce el canal izquierdo, el esclavo el derecho.

¿Qué hacer si el LED Signal/Limit está constantemente encendido?

Esto indica que el circuito de protección interno se activa por una señal demasiado fuerte. Reduzca el volumen del dispositivo fuente o el botón Volume en el panel trasero. Si la distorsión persiste, baje aún más el nivel.

¿Cómo ajustar el volumen de los tonos de emparejamiento?

Use un destornillador pequeño de punta plana para girar el botón empotrado Volumen del tono de emparejamiento/conexión en serie. Gire a la derecha para aumentar (hasta +10 dB), a la izquierda para silenciar.

¿Puedo usar un micrófono de condensador con este altavoz?

Se recomienda usar micrófonos electrodinámicos. Si usa un micrófono de condensador que requiere alimentación fantasma +48 V, conéctelo primero a una alimentación fantasma externa antes de conectarlo al altavoz.

¿Cómo reducir el ruido de fondo (zumbido)?

Use el interruptor de tierra en el panel trasero. Púlselo para reducir ruidos no deseados causados por bucles de masa.

¿Cuál es el alcance Bluetooth?

El alcance típico es de 18 a 24 metros (60 a 80 pies) en línea de visión directa. Evite obstáculos, desactive otros dispositivos de 2,4 GHz y use un dispositivo fuente de calidad para maximizar el alcance.

¿Cómo restablecer la configuración Bluetooth?

Mantenga presionado el botón Pair o Stereo Link durante 3 segundos. Un tono largo confirma la eliminación de todos los emparejamientos y enlaces. Los LED se apagan. Realice la operación en los altavoces maestro y esclavo.

¿Puedo usar un solo altavoz para música?

Sí. Conecte su dispositivo Bluetooth a un solo altavoz. La señal será mono (estéreo reducido). Ajuste el Bluetooth volume al mínimo al inicio, luego aumente. Para una mejor experiencia, use dos altavoces en enlace estéreo.

¿Cómo montar el altavoz en un soporte?

Use una base de soporte adecuada al peso del altavoz. Coloque el soporte sobre una superficie plana y estable, despliegue las patas del trípode. Instale el altavoz respetando los códigos de seguridad. Monte solo un altavoz por soporte.

MANUAL DE USUARIO TS215W ALTO

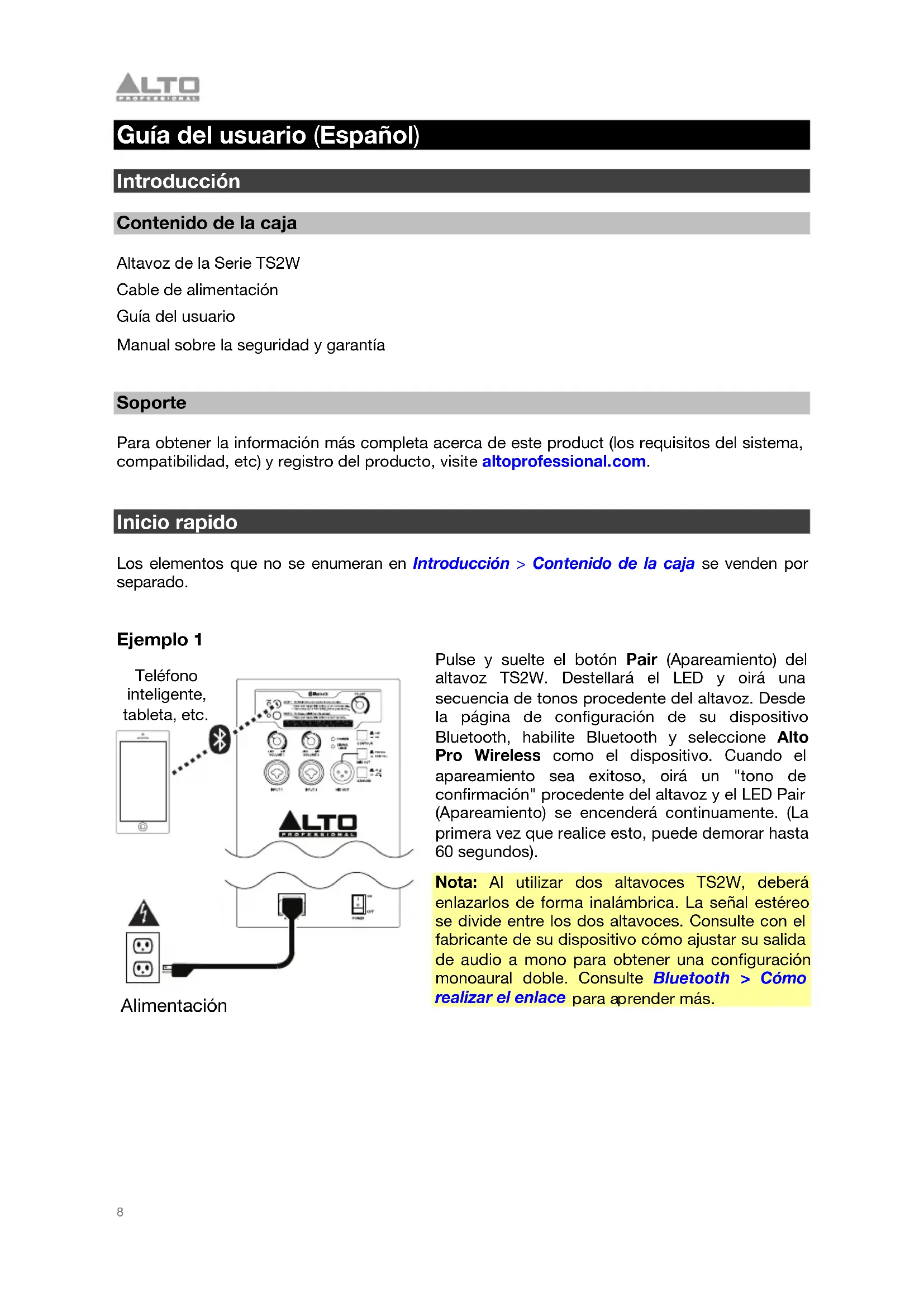

Guía del usuario (Espanol)

Introduccion

Contenido de la caja

Altavoz de la Serie TS2W

Cable de alimentación

Guía del usuario

Manual sobre la sécurité y garantía

Sopporte

Para Obtener la informacion mas completa acerca de este product (los requisitos del systema, compatibilidad, etc) y registrar del producto, visite altoprofessional.com.

Inicio rapido

Los elementos que no se enumeran en Introduccion > Contenido de la caja se venden por separado.

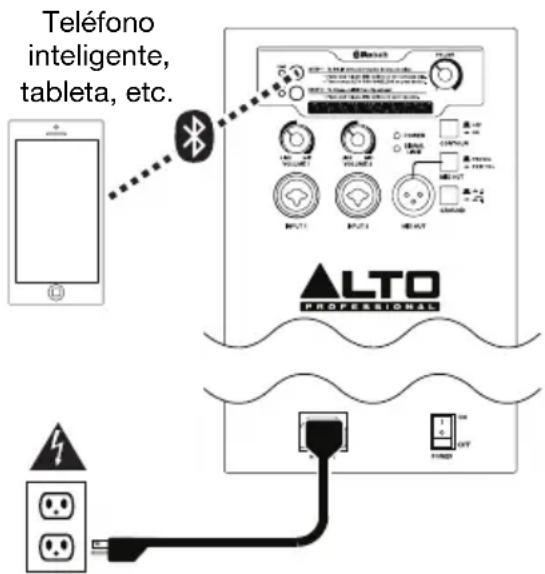

Ejempio 1

Alimentación

Pulse y suelete el botón Pair (Aparecimiento) del altavoz TS2W. Destellará el LED y oirá una secuencia de tonos procedente del altavoz. De la párgina de configuración de su dispositivo Bluetooth, habilite Bluetooth y selección Alto Pro Wireless como el dispositivo. Cuando el aparecimiento sea exitoso, oirá un "tono de confirmación" procedente del altavoz y el LED Pair (Aparecimiento) se encenderá continuamente. (La primera vez que realice este, pueda demorar hasta 60 segundos).

Note: Al utilizes dos altavoces TS2W, deben enlazarlos de forma inalámbrica. La postal estéreo se divide entre los dos altavoces. Consulte con el fabricante de su dispositivo comoshipsimilar sa salida de audio a mono para Obtener una configuración monoaural doble.Consulte Bluetooth > Cmo realizar el enlace para'apearder mas.

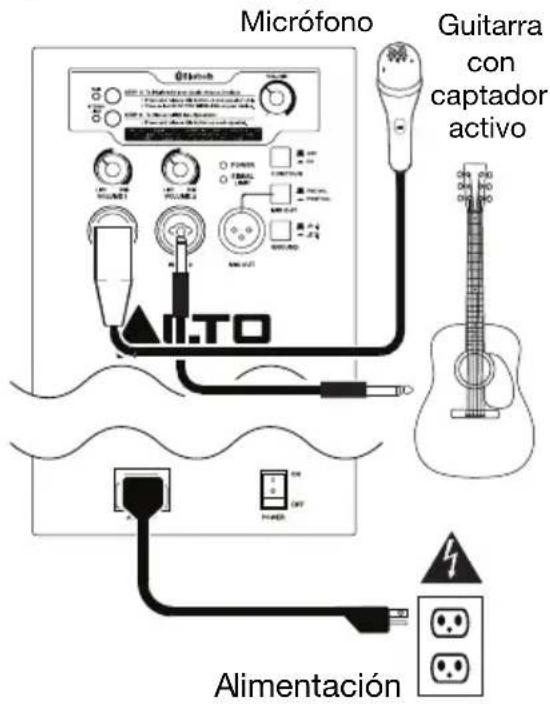

Ejempio 2

Conecte un microfono dinamico a la entrada 1 mediante un cable XLR o TRS de 6,35 mm (1/4 pulg.). Conecte una guitarra con captador activo a la entrada 2 mediante un cable TS o TRS de 6,35 mm (1/4 pulg.).

Note: Al utilizar el altovoz de la Serie TS2W con una guitarra, recomendamos utiliser una con captador activo en lugar de una con captador pasivo. Si utilizes una guitarra con captador pasivo, conectela a un preamplificador externo o caja de entrada directa (DI), y conecte la calidad de nivel de linea al altovoz.

Tambien recomendamos utiliser microfonos dinamicos con el altovoz de la Serie TS2W en lugar de microfonos condensadores. Si utilizes microfonos querequiren +48V de potencia fantasma, recomendamos conectarlos a una fuente de potencia fantasma externa antes de conectarlos al altovoz.

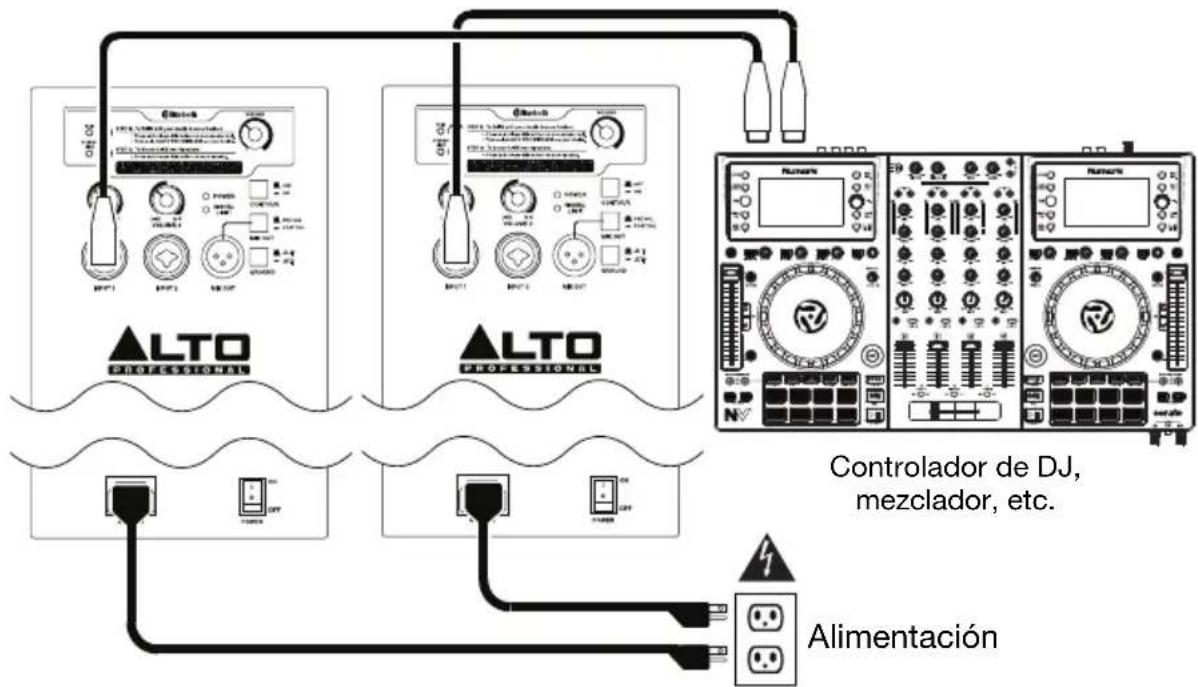

Ejempio 3

Conecte la salute izquierda y derecha de su mezcluder de DJ, controlador, etc., a la entrada 1 de cada altovoz mediante cables XLR o TRS de 6,35 mm (1/4 pulg.).

Consejo: Para enviar la mesma mezcla a ambos altavoces de la Serie TS2W, conecte ambos canales de su mezclador de DJ, controlador, etc. a las entradas 1 y 2 de un altovoz, y a continuacion conecte laitters Mix (mezcla) de esaltavoz a la entrance 1 del othero altovoz. Ambos altavoces de la Serie TS2W reproductr an entones mezclas mono sumadas identicamente.

Precauciones importantes para la seguridad

Para tener en cuenta: Alto Profesional e inMusic no son responsables del uso de sus produits o el mal uso de esta informacion paraequalquier proposto. Alto Profesional e inMusic no son responsables del mal uso de sus produits causados por la omision del complimiento de los procedimientos deinspection y mantenimiento. Para mas informacion, consulte también el manual de seguidad y garantia incluedo.

Precaución: Para reducir el riesgo de shock electrico, no conecte el altovoz de la Serie TS2W a una toma de corriente cuando la rejilla está desmontada.

Montaje en soporte

• Instale siempre los altavoces de acuerdo con los@cuidad y construccion aplicables.
• Instale el altovoz de acuerdo a su peso máximo. Compruebe las asignaciones de su soporte o columna para asegurar de que pueda soportar el peso del altovoz. Asimismo, observe todas las precauiones para la seguridad asignificadas por el fabricante.
• No monte various altavoces en el mesmo soporte o columna.
• Verifique sempre que el soporte o columna está sobre una superficie plana, nivelada y estable. Asimismo, extienda totalmente las patas de los soportes tipo tripode y asegúrese de que las patas no representen un riesgo de tropiezo.
• Inspeccione el soporte (o columna y elementos de fijacion asociados) antes de cada uso y no utilise equipments con piezas desgastadas, danadas o faltantes.
• Tenga siempre cuidado en conditiones de viento a la intemperie. Es posible que deba colocar peso adicular (como bolsas de arena) en la base del soporte para melhorar la calidad. No fije Pancartas o elementos similares a ninguna parte del sistema de altavoces. Tales aggregados能把funcionar comovelas y hacer volcar elsystema.
• Salvo queonga confianza de que pueda manejar el peso del altovoz, Solicite a另一边 persona que le ayude a levantarlo para colocarlo en el soporte o columna.
• Asegürese de que los cables estén fuera del camino de los interpretes, personal de produccion yaudiencia, de modo que no tropiecen con ellos y hagan caer el altovoz del soporte o columna.

Nivel de sonido

La exposión a niveles muy altos de ruido suece causar perdidas auditivas permanentes. La Administración de Seguidad y Salud Ocupacional de EE.UU. (OSHA) ha especified los niveles de exposión permisibles aCERTOS niveles de ruido. Según la OSHA, la exposión a niveles de presión sonora (SPL) elevados que exceedan these limits suece causar perdidas auditivas. Cuando utilise equipos capaces de tener SPL elevados, use protecciones auditivas cuandoDICOs equipos están en functonamento.

Horas diarias	SPL (dB)	Ejempio
8 90 Música de bajo volumen
6	92	Tren
4	95	Tren subterráneo
3 97 Monitos de escritorio de alto niven
2	100	Concierto de música clásica
1,5	102	Remachadora
1	105	Máquina fabril
0,50	110	Aeropuerto
0,25 o menos 115	Concierto de roc k

Characteristicas

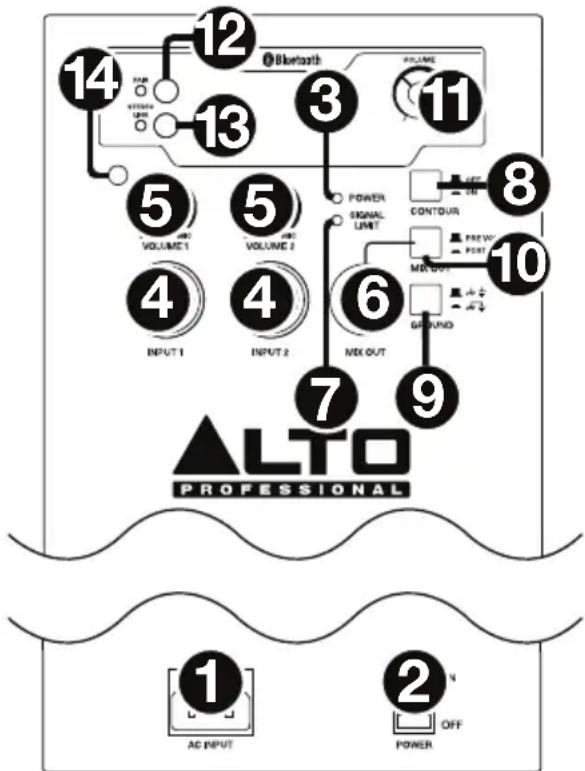

Paneltrasero

1. Entrada de corriente: Utilice el cable de corriente incluido para conectar esta entrada a una toma de corriente. Asegúrese de que el interruptor de encendido (Power) está en la posición apagado (Off) cuando conecte o desconecte el cable.
2. Interruptor de encendido: Enciende y apaga el.altavoz.Asegürese de que la perilla de volumen esté ajustada a "cero"antes de encenderlo.
3. LED de encendido: Se ilumina cuando el altovo está encendido.
4. Entrada: Use un cable de 6,35 mm (1/4" TRS) o XLR estandar (no incluido) para conectar su fuente de sonido a esta entrada. Accione la perilla volumen para ajustar el volumen de cada entrada.
5. Volumen: Accione esta perilla paraaabustar el volumen de cada entrada.
6. Salida de mezcla: Use un cable XLR estandar (no incluido) para conectar este conector a la entrada de除外 altavoz (por ej.除外 altavoz TS2W).
7. LED de limite de senal: Se enciende cuando el circuito de proteccion se activa bajo a un nivel de senal elevado. El circuito de proteccion reduce dinamicamente el nivel de senal paraatar la distorsion audible y proteger al woofer y al excitador de alta Frequencia contra el excesso de excursion o daños mecánicos. Si el LED está constantemente encendido o el sonido está distorsionado, reduzca el nivel de senal de su fuente de sonido o bajo el control de volumen del panel trasero.
8. Contorno: Accione (presione) este interruptor para enfatizar las Frequencias同比下降 3 dB. Libere este interruptor para lograr una的回答ista más plana en interpretaciones en vivo o para maximizing salida.
9. Interruptor de tierra: Pulse este interruptor para reducir el zumbido o ruido.
10. Selector de salute de mezcla: Cuando está sin pulsar (Pre Vol), el nivel de salute de mezcla (Mix Out) no es afectado por los 控ules volumen de las entradas. Cuando está pulsado (Post Vol), el nivel de salute de mezcla se pueda ajustar con los 控ules volumen de las entradas.

Note: El control volumen del Bluetooth siempre afecta a la calidad calidad de mezcla.

1. Volumen del Bluetooth: Gire esta perilla para ajustar el volumen de entrada de su dispositivo aparecido.
2. Aparecimiento (Pairing): Pulse y suelte este botón para aparear el altovo con su dispositivo Bluetooth. Para poder las instrucciones de aparecimiento, consulte la sección Bluetooth > Como realizar el aparecimiento.
3. Enlace estéreo (Stereo Link): Cuando utilise un par de altavoces TS2W, pulse y suelte este botón en cada altavoz a fin de "enlazarlos" para el audio estéreo inalámbrico. Para más información, consulte la sección Bluetooth > Como realizar el enlace.
4. Volumen de tono de aparecimiento/enlace: Utilice esta perilla embutida para el cargo disminuir el nivel de los tonos de aparecimiento y enlace. Inserte un destornillador plano(PC)pequeño y girelo hacía la derecha para augmentar el volumen en hasta 10 dB o girelo la izquierda para disminuir el volumen hasta silenciarlo totalmente.

Bluetooth

Important:

• Estos pasos son para la transmisión inalámbrica de audio únicamente.
• Cuando realice el aparecimiento o enlace, haga solo un proceso por vez. Si se inicia un proceso antes de terminar el(other, el primero se cancela.
  Las secuencias de tonos para el aparecimiento y el enlace son differs, de modo que es possible distinguir fácilmente entre los dos.

Acerca del alcance

Los altavoces TS2W utilizean un Diseño de antenna Bluetooth avanzado, de alcance extendido, que permite lograr alcances mayores que los de los dispositivos Bluetooth tradiconales. El alcance típico es de 18 a 24 metros (60 a 80 pies) con linea de visión despejada. No obstarve, el alcance pueda variar dependiendo de su dispositivo fuente y el ambiente.

Para maximizing el alcance:

• Coloque su disposativo fuente en una superficie plana y asegürese de que no haya obstáculos entre el altovoz y su disposativo (como paredes, muebles, etc.).
• Apague el Wi-Fi de su dispositivo fuente.
• Apache todos los dispositivos de 2.4 GHz innecesarios que haya en las cercanías (como ellos dispositivos Bluetooth, monitors de bebés, punto de acceso al Wi-Fi, hornos de microondas, etc.).
• Pruebe usingo un dispositivo fuente Bluetooth diferente. La intensidad de la seals del Bluetooth varia entre los distinctos dispositivos.

Cómo realizar el aparecimiento

Para aparear el altovoz con su dispositorio Bluetooth:

1. Haga este solo en un altavoz: Con el altavoz encendido, pulse y suelte el botón Pair (Aparear fuente). Destellará el LED y oirá una secuencia de tonos procedente del altavoz. (Si usa dos altavoces TS2W, este sera el "maestro". Consulte también la sección Cómo realizar el enlace más abajo.)
2. En la páginas "settings" (configuración) de su dispositoso Bluetooth, habilite Bluetooth y seleccione Alto Pro Wireless como dispositoso. Cuando el aparecimiento sea exitoso, oira un "tono de confirmacion" procedente del altovoz y el LED Pair se encendera continuamente. (Este proceso peut demorar hasta 60 segundos.)

Note: Si su dispositivo le solicita que ingrese un número PIN para aparearlo con el altovo, ingrese 0000 (cuatro ceros).Si su dispositivo le solicita selecciónar el tipo de connexion, seleccione altavoces estéreo, audio avanzado o unaoothion similar.

1. Gire la perilla volumen del Bluetooth del altovoz a su ajuste más bajo.
2. Reproduzca música en su dispositivo Bluetooth. Recomendamos ajustar el volumen de reproduccion al valor maximal.

Note: Cuando se conecta a un uncommon altavoz, la seals Bluetooth proveniente de su dispositivo solo reproducirá la mitad de laImagen estéreo, la izquierda o la derecha. Consulte con el fabricante de su dispositivo comoshipsajustar su calidad de audio a mono.

1. Una vez que su dispositivo está aparecido al altovoz, este recuerda el dispositivo también se apague y vuelva a encender. Para reconectarlo, vaya a la頁a de configuración de su dispositivo Bluetooth y selección Connect (Conectar) a fin de restablecer la connexion.

como realizar el enlace

Note: El altovo que está connectado a su dispositivo fuente es el "maestro" y el altovo enlazado el "esclavo". El dispositivo fuente envía su Signals al dispositivo maestro y este la retransmite al esclavo.

1. Asegürese de que no se esté reproduciendo audio desde su dispositivo Bluetooth.En caso affirmativo,pong a en pausa o detenga la reproduccion y espere 5 segundos.
2. Pulse y suelete el botón Stereo Link (Enlace estéreo) de cada altovoz.
3. Los LED de los dos altavoces destellan cuando "se buscan" y oirá una secuencia de tonos procedentes de ambos. (Este proceso puede demorar hasta 60segundos.No obstarce, la prima vez que enlace los altavoces, pueda demorar hasta 3制动.)
4. Cuando estén enlazados exitosamente, oira un "tono de confirmación" final procedente de todos altavoces y los LED de los botones Stereo Link de los mismas permanecerán encendidos continuamente.

Nota: La postal estéreo se dividirá entre los dos altavoces: el altovo principal reproducir al canal izquierdo; el altovo esclavo reproducirá el canal derecho.

Para usar los altavoces en una configuración monoaural doble, siga el proceso de aparecimiento y enlistace y bajo consulte con el fabricante de su dispositivo comoaabustar su calidad de audio a mono.

Consejo: Cuando seutilicen dos altavoces, recomendamos rotular el altavoz maestro a fin deponer distinguirlos en las instalaciones futuras.

Información adicional

Los altavoces TS2W recuerdan sus ajustes de aparecimiento y enlace incluso cuando de que se apaguen. Cuando los encienda;nuevamente, se reconectarán automatistically entre si. Cuando se restablecen las conexiones entre los altavoces, los LED contiguos a los botones Stereo Link se encienden continuamente.

Consejo: Una vez que su dispositivo está aparecido al altavoz, este recuerda el dispositivo también se apague y vuelva a encender. Para reconectarlo, vaya a la頁a de configuración de su dispositivo Bluetooth y selección Connect (Conectar) a fin de restablecer la conexión.

Si se pierde la conexión entre los altavoces o entre el altovoz y el dispositivo fuente y no se reconectan automatistically, apague y encienda también altavoces y permítales que se reconnecten.

Cuando los dos altavoces estan enlazados,usted peutar unicamente su dispositivo fuente al altovo maestro. El boton Pair del dispositivo esclavo queda desactivado. Si lo pulsa, oira 3 "bips" rapiidos que indican que el boton está "bloqueado".

Para borrar todos los ajustes de aparecimiento y enlace anteriores, mantenga pulsado el botón.
Pair o el botón Stereo Link por 3segundos. Oirá un tono largo para confirmar que se borraron los ajustes de aparecimiento y enlace. también se apagan los LED. Hagalón en los altavoces maestro y esclavo. Ahora, pueda aparearlos a un dispositivo fuente nuevo o enlazar los altavoces;nuevamente.

Note: El volumen de los tonos de aparecimiento y enlace está preajustados a un nivel optimo. Paraacular o disminuir este nivel, inserte un destornillador plano(PC)queño en Volumen de tono de aparecimiento/enlace y girelo hacla la derecha paraacular los tonos en hasta 10 dB o girelo la izquierda para disminuirllos hasta silenciarlo totalmente.
