| Type de produit | Flash électronique pour appareil photo numérique |
| Marque | Sony |
| Modèle | HVLF32X |
| Dimensions (L x H x P) | 77 × 91 × 99 mm (31/8 × 35/8 × 4 pouces) |
| Poids | Environ 260 g (9,2 oz) |
| Alimentation | 4 piles alcalines AA (6 V CC) |
| Nombre guide (ISO 100, 1/1) | 32 (sans diffuseur grand-angle) / 22 (avec diffuseur) |
| Couverture du flash | 28 mm (équivalent 35 mm) ; angle élargi avec diffuseur grand-angle |
| Modes de flash | AUTO A, AUTO B, MANUAL |
| Bounce flash | Oui, positions 45°, 60°, 75°, 90° vers le haut |
| Illuminateur AF | Oui, réglable (normal, élevé, arrêt) |
| Lampe pilote | Oui (préflash de vérification des ombres) |
| Test du flash | Oui (via touche dédiée) |
| Rétroéclairage LCD | Oui, temporisé (10 secondes) |
| Mode veille | Automatique après 1 minute d’inactivité |
| Nombre de flashes (piles neuves) | Environ 150 (à 20 °C) |
| Nettoyage | Chiffon doux et sec ; éviter solvants |
| Sécurité | Ne pas exposer à la pluie ni à l'humidité ; éviter températures > 40 °C |
| Accessoires fournis | Adaptateur de griffe, cordon de raccordement, étui, mode d'emploi |
| Garantie | Voir conditions du fabricant |
FOIRE AUX QUESTIONS - HVLF32X SONY
Questions des utilisateurs sur HVLF32X SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Flash au format PDF gratuitement ! Retrouvez votre notice HVLF32X - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HVLF32X de la marque SONY.
MODE D'EMPLOI HVLF32X SONY
Dimensions About 77 · 91 · 99 mm
(About 31 / 8· 35 / 8· 4 inches) (w / h / d)
Pour éviter tout risque d'incendie ou d'électrocution, n'exposez pas cet apparéil à la pluie ni à l'humidité.
Table des matieres
Caracteristiques 4
Avertissement 5
Nettoyage 5
Identification des pieces 6
Noms et fonctions des éléments du flash 7
Fenetre d'affichage 8
Mise en place des piles 9
Fermetre du couvercle des piles 10
Montage du flash 11
Utilisation du flash 14
Signification des états du témoin READY 19
Photographie avec le bounce flash 20

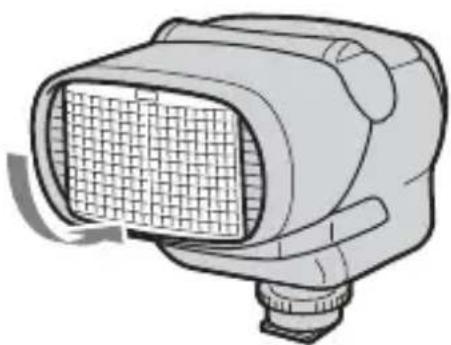

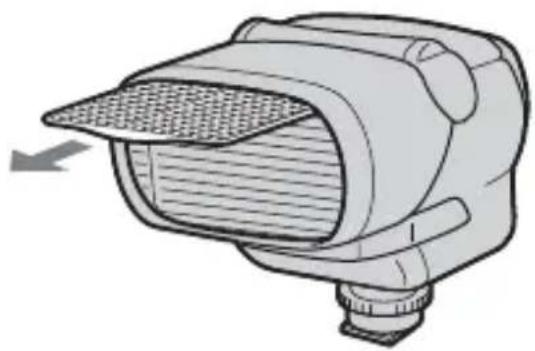

Montage du diffuseur grand angle 22
Replacer le diffuseur grand angle dans sa position d'origine 23

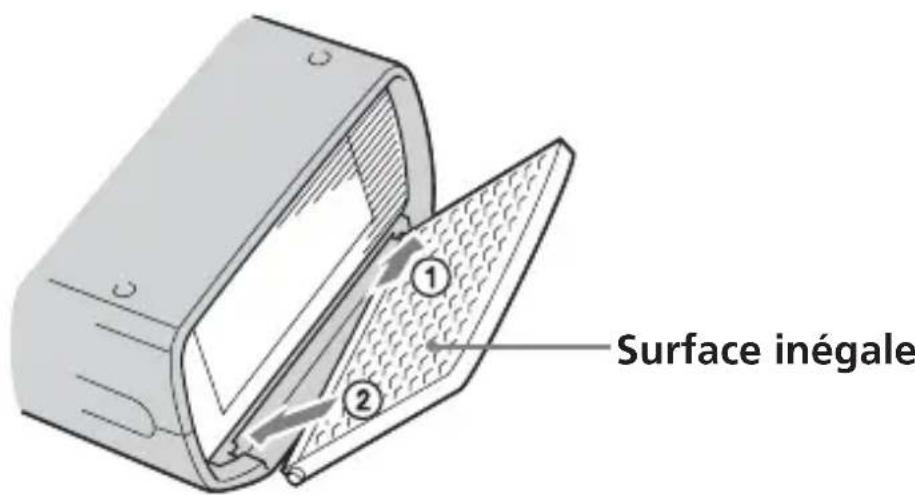

Si le diffuseur grand angle se detache 23
Mode de veille 24
Test du flash 25
Lampe pilote 26
Cordon de raccordement 27
Retroeclairage 27
Dépannage 28
Specifications 29

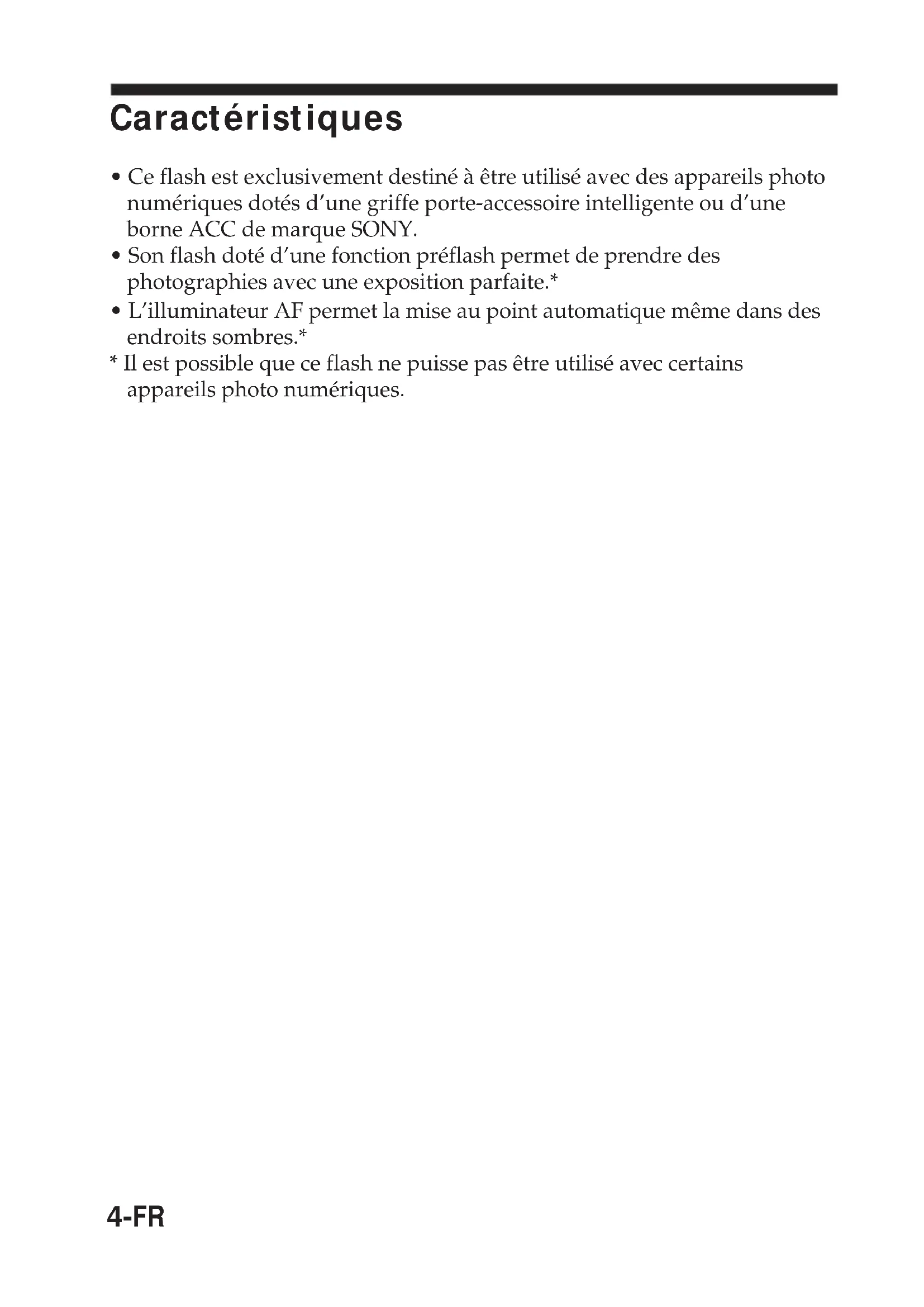

Caracteristiques
- Ce flash est exclusivement destiné à être utilisé avec des apparêils photo numériques dotés d'une griffe porte-accessoire intelligente ou d'une borne ACC de marque SONY.
- Son flash doté d'une fonction préflash permet de prendre des photographies avec une exposition parfaite.*
- L'illuminateur AF permet la mise au point automatique même dans des endroitssons.
- Il est possible que ce flash ne puisse pas été utilisé avec certains apparêils photo numériques.
Avtissement
- Ce flash ne peut pas etre utiliser sur des caméscopes.
- Si vous retirez cet apparéil d'un apparéil photo numérique, si vous l'installez sur un apparéil photo numérique ou encore si vous débranchez le cordon de raccordement alors qu'il est sous tension, le flash risque de se déclencher par erreur.
- Lorsque le flash est utilisé à basses températures, les performances des piles sont réduites. Par exemple, le nombre de déclenchements du flash diminue en comparaison à une utilisation à une température ambiente (environ 20^ ) et la durée de rechargement augmente. Il est recommendé de préparer de nouvelles piles. Notez toutes que même des piles dont les performances ont diminué en raisons de faibles températures retrouvent leurs capacités une fois qu'elles sont de nouveau à température ambiente.
- Ne laisseriez pas ou ne rangez pas le flash dans des endroits soumis à des températures supérieures à 40^ , ceci risquerait d'alterer la structure interne du flash video de façon irréversible. (Veillez tout particulièrement à ne pas laisser le flash dans une voiture en été.)
- La plaque signalétique est apposée sous l'appareil.
Nettoyage
Retirez le flash de l'appareil photo numérique. Nettoyez le flash avec un chiffon doux et sec. En présence de tâches résistantes, utilisez un chiffon légèrement imbibe d'une solution détergente douce, puis essuyez l'appareil avec un chiffon doux et sec.
N'utilisez jamais de solvants puissants comme du dissolvant ou de l'essence, car ils risqueraient d'endommager la finition de la surface.

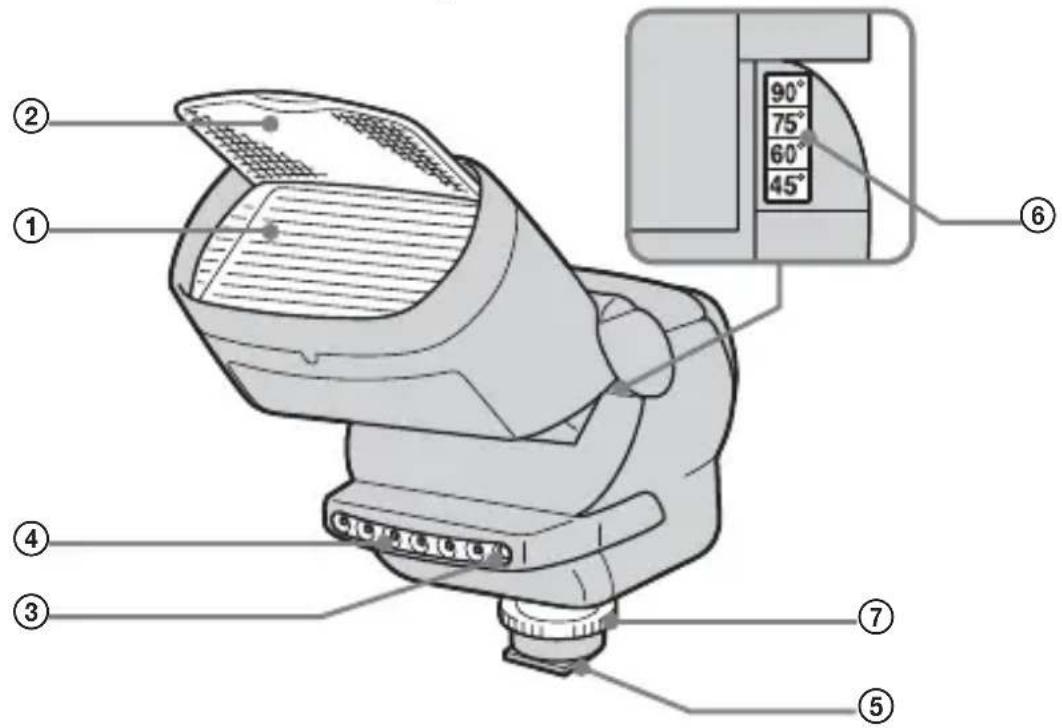

Identification des pieces
①Partie éclair du flash
② Diffuseur grand angle
③Posemètre
④Illuminateur AF
⑤ Griffe porte-accessoire intelligente
⑥Indication de l'angle du bounce flash
⑦Bouton rotatif
(8) Couvercle du compartment des piles
⑨ Commutateur POWER
10 Touche de mode
⑪ Touche de réglage de l'intensité lumineuse
⑫ Touche de la lampe pilote
⑬ Touche de retroéclairage
⑭ Touche de test du flash
15Témoin READY
⑥ Touche de réglage de l'illuminateur AF
⑰Fenêtre d'affichage
Borne du cordon de raccordement
19 Attache-fils

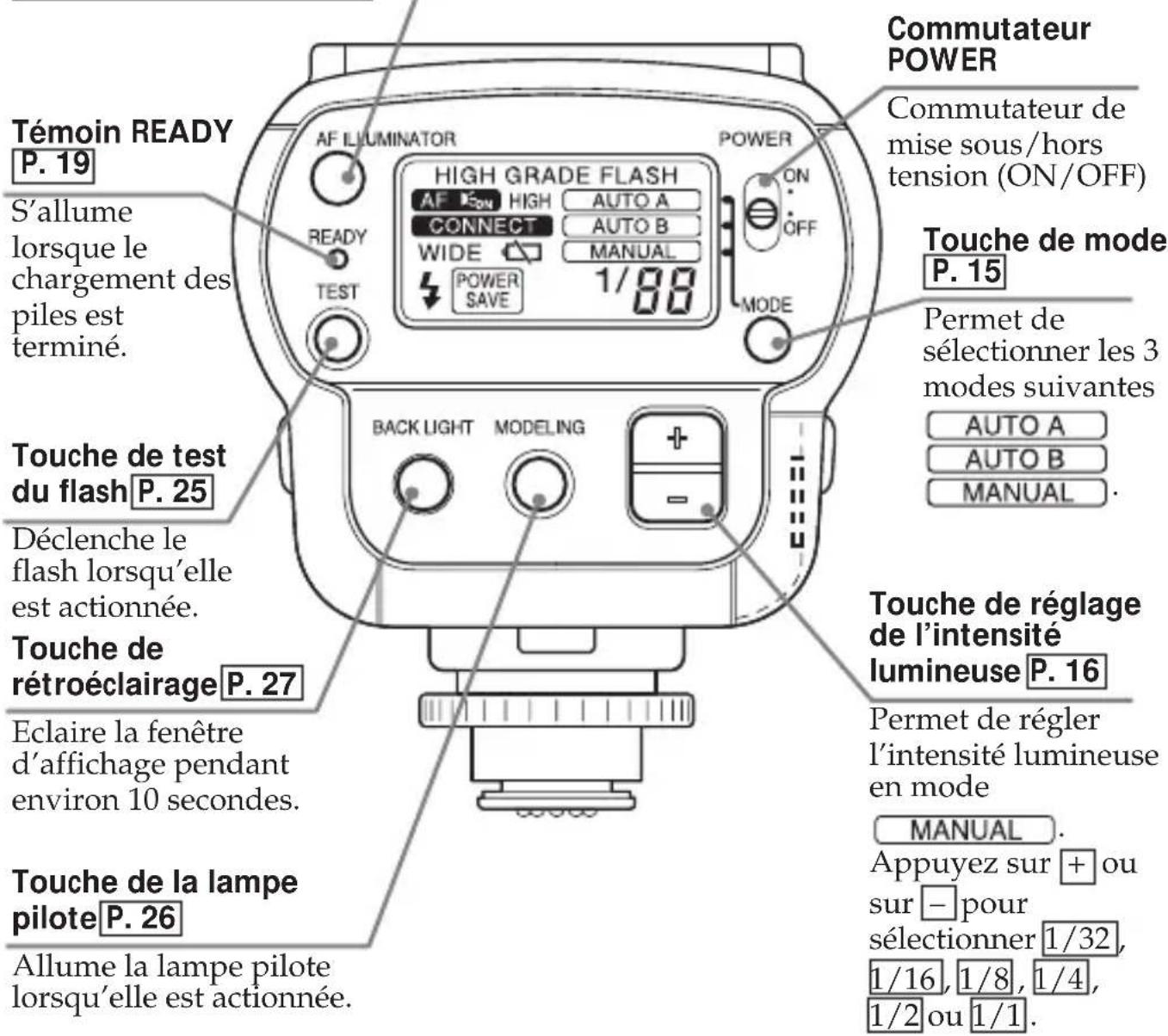

Noms et fonctions des éléments du flash
Touché de réglage de l'illuminateur AF P.17
Permet de régler la puissance de l'illuminateur AF; chaque pression sur la touche change l'indication dans l'ordre suivant.
Fenêtre d'affichage
Indication de l'illuminateur AF
Illuminatour AF
Indication de la confirmation des communications
Message affiché lorsque la communication établie avec l'appareil photo numérique est normale.
Diffuseur grand angle
Affiche lors de l'utilisation du diffuseur grand angle.
Indication du flash
Affichée lorsque le flash a eté déclenché.
Indication d'avertissement d'autonomie des piles
Affichée lorsquel'autonomiedes piles estfaible.
HIGH GRADE FLASH
AFON HIGH
AUTO A
CONNECT
AUTO B
WIDE
MANUAL
POWER SAVE
1/88
Indication du mode
Indication permottant de basculer entre
AUTO A
AUTO B
MANUAL
Indication de veille
Affichée en mode de veille.
Indication de l'intensité lumineuse
Affiche l'intensité lumineuse en mode
MANUAL

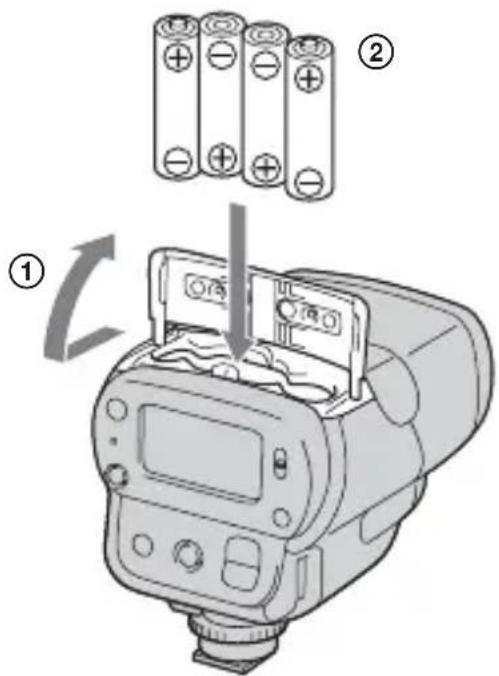

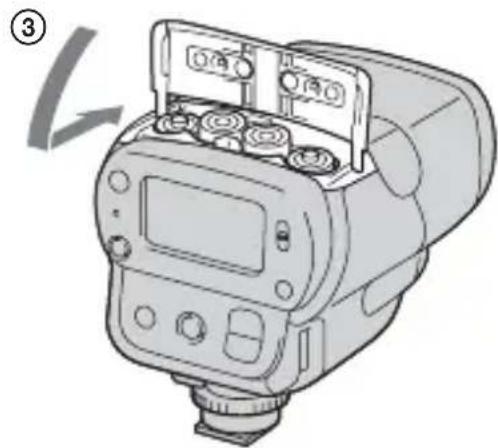

Mise en place des piles
Utilisez quatre piles sèches alcalines, format AA.
1 Faites glisser le couvercle du compartment des piles pour l'ouvrir.
2 Insérez les quatre piles selon le marquage indiqué dans le compartment.
3 Remettez le couvercle en place.
Remarques
- Pensez à utiliser quatre piles du même type.
- Vérifiez les polarités des piles. Si vous ne respectez pas la polarité des piles, ces dernières risquent de fui r ou de provoquer un court-circuit.

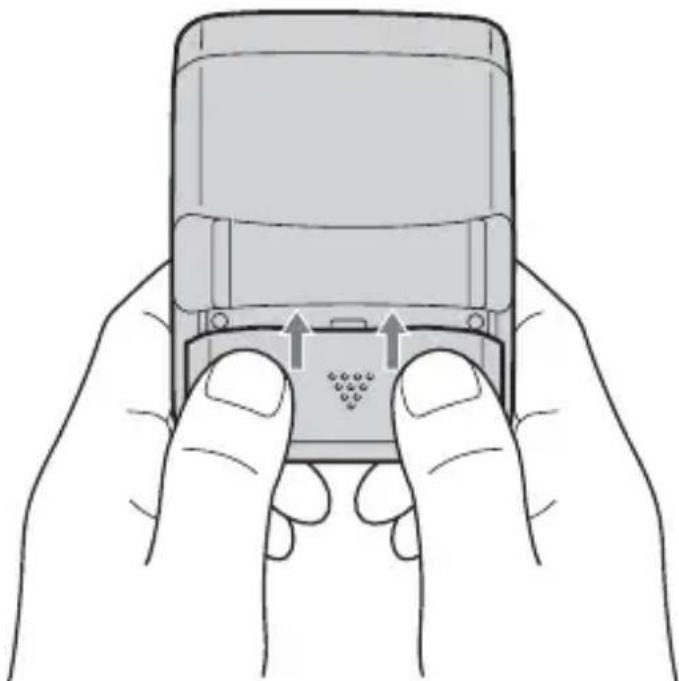

Fermeture du couvercle des piles
Fermez le couvercle de piles en appuyant sur les deux côtes et en le faisant glisser, comme indiqué sur la l'illustration.
Le couvercle se bloquera bien.
Montage du flash

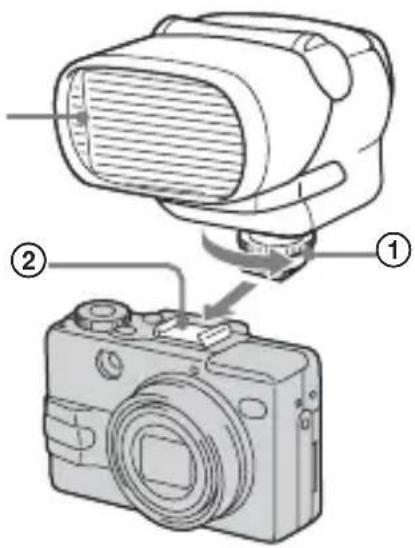

1 En cas d'utilisation d'un apparéil photo numérique compatible avec la griffe porte-accessoire intelligente
Partie éclair du flash
La baïonnanette de verrouillage se déplace vers le haut et vers le bas lorsque vous tournez la bague rotative.
Nom de la baïonnalette
Baïonnanette de verrouillage
① Tournez la bague rotative dans le sens de la flèche pour dévisser.
- Soulevez complètement la baïonnette de verrouillage.
②Insérez cet apparéil dans la griffe porte-accessoire en le poussant vers l'avant, avec la partie éclair du flash orientée vers l'avant.
- Assurez-vous que le commutateur POWER est régle sur OFF lors de cette opération.

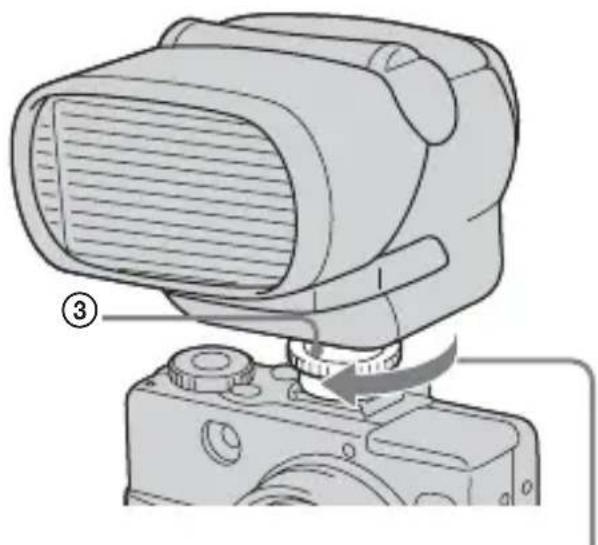

③Tournez la bague rotative dans le sens de la flèche pour visser.
-
Abaissez complètement la baïonnette de verrouillage. Si elle n'est pas complètement abaissee, le flash risque de tomber.
-
Lors de la fixation ou du retrait de cet élément de l'appareil photo numérique, desserrez complètement la molette et relevez au maximum la broche de verrouillage.
Montage du flash (suite)

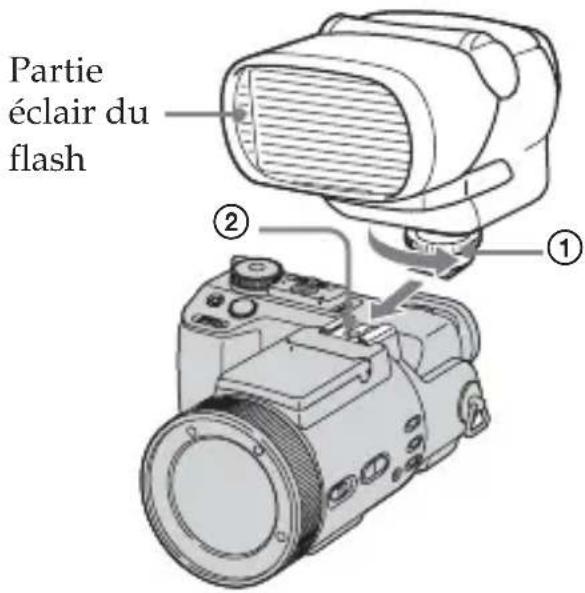

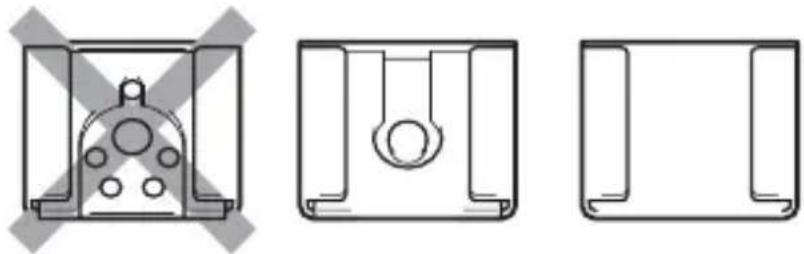

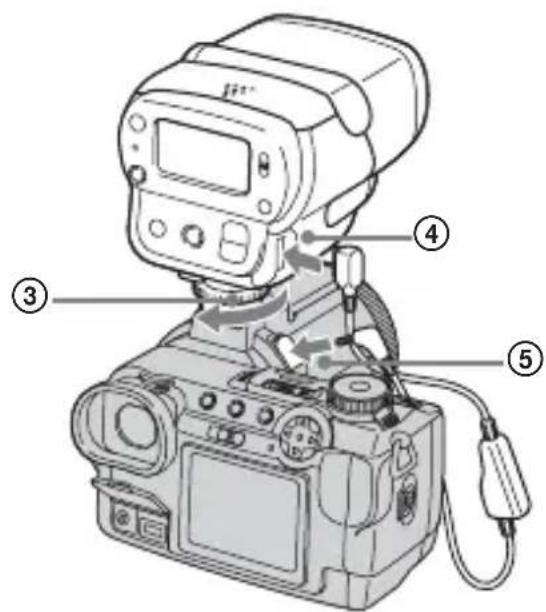

2 En cas d'utilisation d'un apparéil photo numérique non compatible avec la griffe porte-accessoire intelligente
- Raccordez ce flash à l'appareil photo numérique à l'aide du cordon de raccordement fourni.
① Tournez la bague rotative dans le sens de la flèche pour dévisser.
②Insérez cet apparéil dans la griffe porte-accessoire en le poussant vers l'avant, avec la partie éclair du flash orientée vers l'avant.
③Tournez la bague rotative dans le sens de la flèche pour visser.
(4)Raccordez le cordon de raccordement à la borne du flash prévue à cet effet.
(5)Raccordez le cordon de raccordement à la borne ACC de l'appareil photo numérique.
*Selon l'appareil photo numérique utilisé, fixez le cordon de raccordement en le coincant dans l'attache-fils, le cas échéant.
Remarques
Si vous retirez cet apparéil d'un apparéil photo numérique, si vous l'installez sur un apparéil photo numérique ou encore si vous débranchez le cordon de raccordement alors qu'il est sous tension, le flash risque de se déclencher par erreur.
12-FR

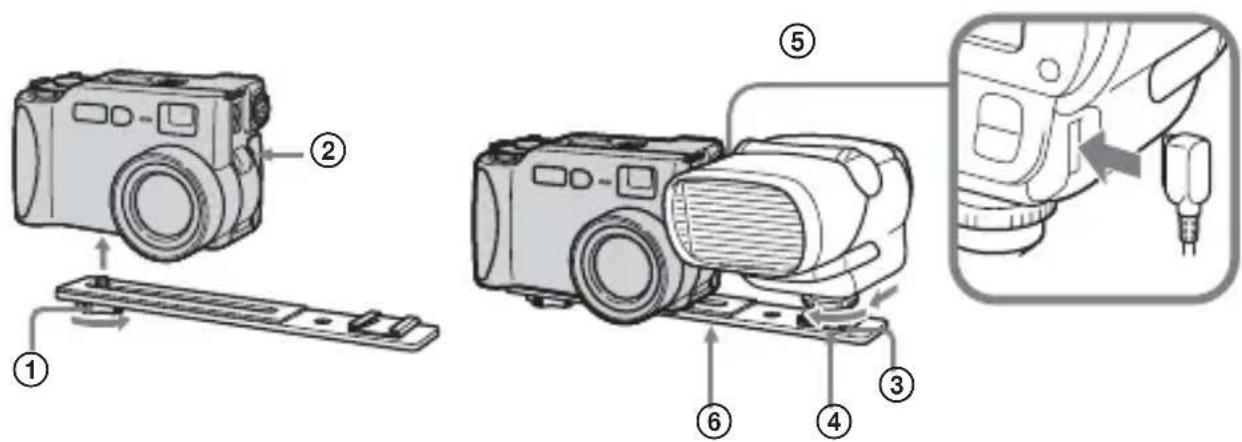

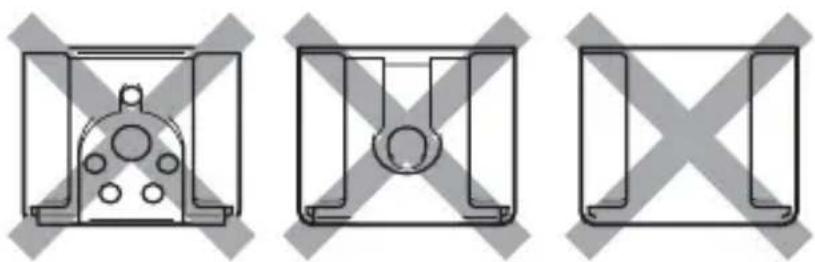

3 En cas d'utilisation d'un apparéil photo numérique sans la griffe porte-accessoire
- Utilisez le cordon de raccordement fourni.
- Utilisez l'adaptateur de griffe fourni.
- Pour utiliser l'adaptateur de griffe fourni, fixez ce dernier en le vissant dans le filetage destiné au trépied de l'appareil photo numérique.
① Tournez dans le sens de la flèche pour visser l'egèrement.
Fixez le flash à l'adaptateur de griffe.
② Insérez le cordon de liaison dans la prise ACC et la borne de l'appareil photo numérique.
Fixez-le fermement à l'adaptateur de griffe, avec la partie éclair du flash orientée vers l'avant. La griffe porte-accessoire peut pivoter.
④ Tournez la bague rotative dans le sens de la flèche pour visser.
⑤Raccordez le cordon de raccordement à la borne du flash prévue à cet effet.
⑥Insérez l'adaptateur de griffe sur l'appareil photo numérique et serrez bien dans le sens de la flèche.
Remarque
Si vous retirez cet apparéil d'un apparéil photo numérique, si vous l'installez sur un apparéil photo numérique ou encore si vous débranchez le cordon de raccordement alors qu'il est sous tension, le flash risque de se déclencher par erreur.
Utilisation du flash
L'appareil photo numérique doté d'une griffe porte-accessoire intelligente représenté ici n'est utilisé qu'à des fins d'illustration. Reportez-vous au mode d'emploi de l'appareil photo numérique pour connaître chaque opération détaillée.

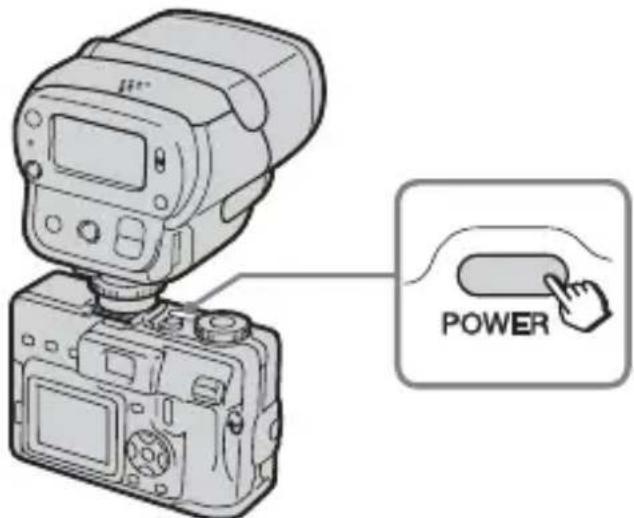

1 Appuyez sur le commutateur POWER pourmettre l'appareil photo numérique sous tension (« ON »).

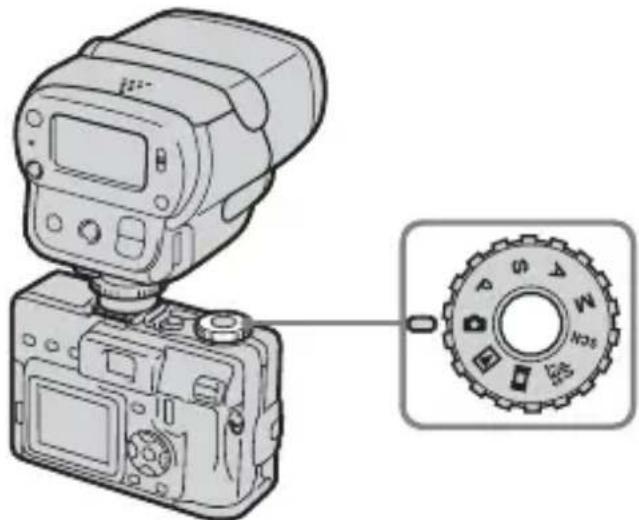

2 Réglez la molette permettant de régler les modes sur l'appareil photo numérique sur « « P», « S», « A», « M » ou « SCN »
3 Appuyez sur la touche de commande de l'appareil photo numérique pour sélectionner « Flash mode ».
A chaque pression sur la touche, l'indication change de la façon suivante.
Aucune indication (AUTO) Flash force () Synchronisation lente (45 + 1) Aucun flash ()
- Assurez-vous que « Hot Shoe » est bien réglé sur [OFF] dans les réglages « SET UP ».
4 Faites glisser le commutateur POWER du flash sur « ON »
- Le chargement du flash commence et les témoins READY et CHG de l'appareil photo numérique se mettent à clignoter (orange).
- Lorsque le flash est prét, le témoin READY s'allume (orange).
Lorsque le chargement est terminé, le témoin CHG de l'appareil photo numérique s'éteint. - Lorsque les piles sont épuisées, le temps de recharge de l'appareil augmente.

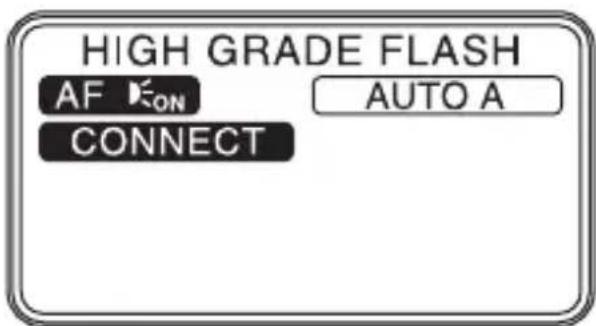

5 Le mode flash de l'appareil photo numérique compatible avec la griffe porte-accessoire peut être modifié dans l'ordre suivant par l'intémédiaire de la touche de mode de cet apparéil.
AUTO A AUTO B MANUAL
Cet apparéil exécute un préflash, l' apparéil photo numérique calcule l'intensité lumineuse ideale et provoque le déclenchement du flash.
Utilisation du flash (suite)

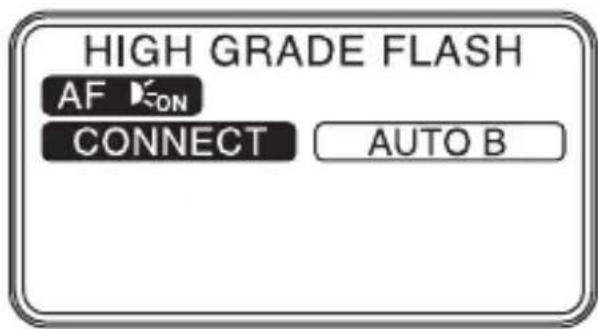

Photographie en mode
AUTO B
Cet apparéil ajuste automatiquement l'intensité lumineuse et déclenché le flash avec l'intensité lumineuse ideale.

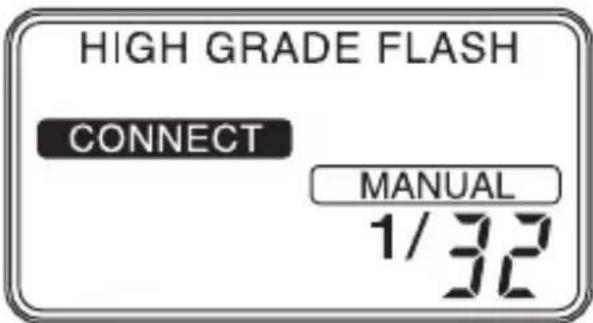

Photographie en mode
MANUAL
Mode dans lequel l'utilisateur peut régler l'intensité lumineuse. L'intensité lumineuse peut être selectionnée à l'aide de la « touche de réglage de l'intensité lumineuse » de cet apparéil en procédant comme indiqué ci-dessous.
| 1/1 1/2 | 1/4 1/8 1/1 | 6 1/32 | |||
| GN32 (22) | GN22 (16) | GN16 (11) | GN11 (8) | GN8 (6) | GN6 (4) |
- Les valeurs entre parentheses ( ) s'appliquent lors de l'utilisation du diffuseur grand angle
Pour obtenir la distance de prise de vue
① Appuyez sur la touche de mode et seLECTIONnez . MANUAL
②Réglez le nombre guide en modifiant l'intensité lumineuse.
③ La distance est obtenue a partir du diaphragme (valeur F) de l'appareil photo numérique (utilisation en mode manuel).
Distance = Nombre guide
Ouverture du diaphragme (F)
Pour obtenir le nombre guide
① Appuyez sur la touche de mode et Sélectionnez . MANUAL
②Réglez le diaphragme de l'appareil photo numérique.
③A partir des formules pour définir la distance et l'ouverture, calculez le nombre guide optimum et Sélectionnez-le à l'aide la touche de réglage de l'intensité lumineuse.
Nombre guide = Ouverture du diaphragme (F) · Distance
Pour connaître les nombres guides, reportez-vous à la section « Spécifications ». (P. 29)
Remarque
Ne fermez pas le posemetre sans quoi l'intensité lumineuse ideale ne pourra pas être obtenue.
6 Illuminateur AF
Remarque
N'approche pas et ne déclenchez pas l'illuminateur AF à proximité des yeux d'une personne.

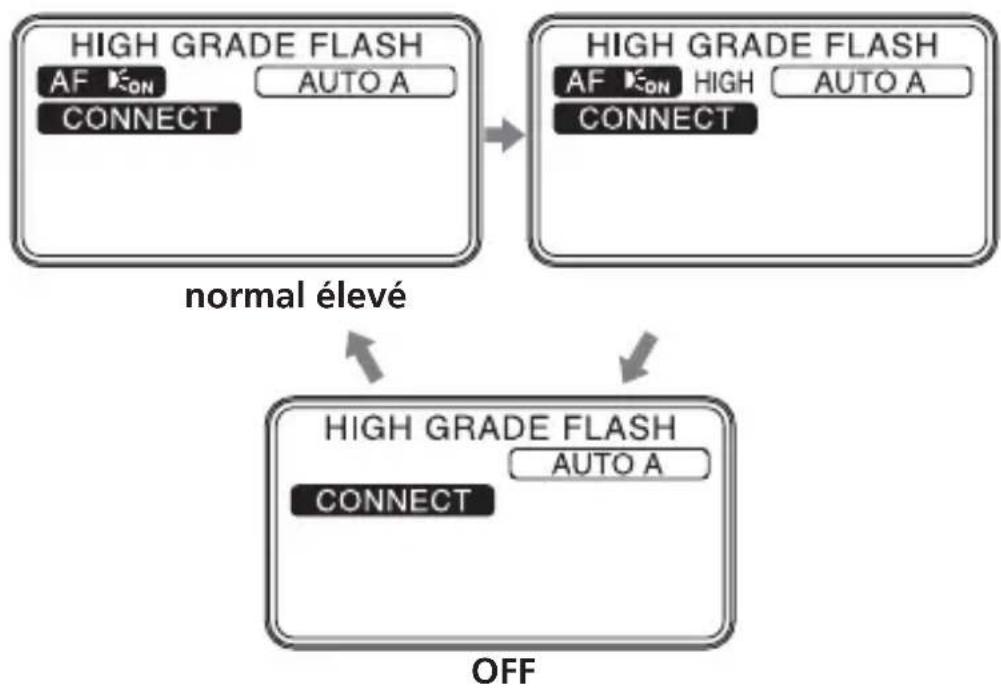

Pour selectionner l'illuminateur AF
Si l'appareil photo numérique est compatible avec un illuminateur AF externe, AF ché.
- L'utilisateur peut selectionner « normal », « élevé » et « OFF »
Utilisation du flash (suite)
| AF I L L U M I N A T O R | L'appareil photo numérique est compatible avec l'illuminateur AF et permet son utilisation. → AF KON → AF KON reindication |
| L'appareil photo numérique est compatible avec l'illuminateur AF, mais empêche son utilisation. → Aucune indication→ AF KON AF KON HIGH Clignotement à Clignotement à lent lent | |
| L'appareil photo numérique n'est pas compatible avec l'illuminateur AF. → Aucune indication→ AF KON AF KON 2 secondes environ. Clignotement rapide |

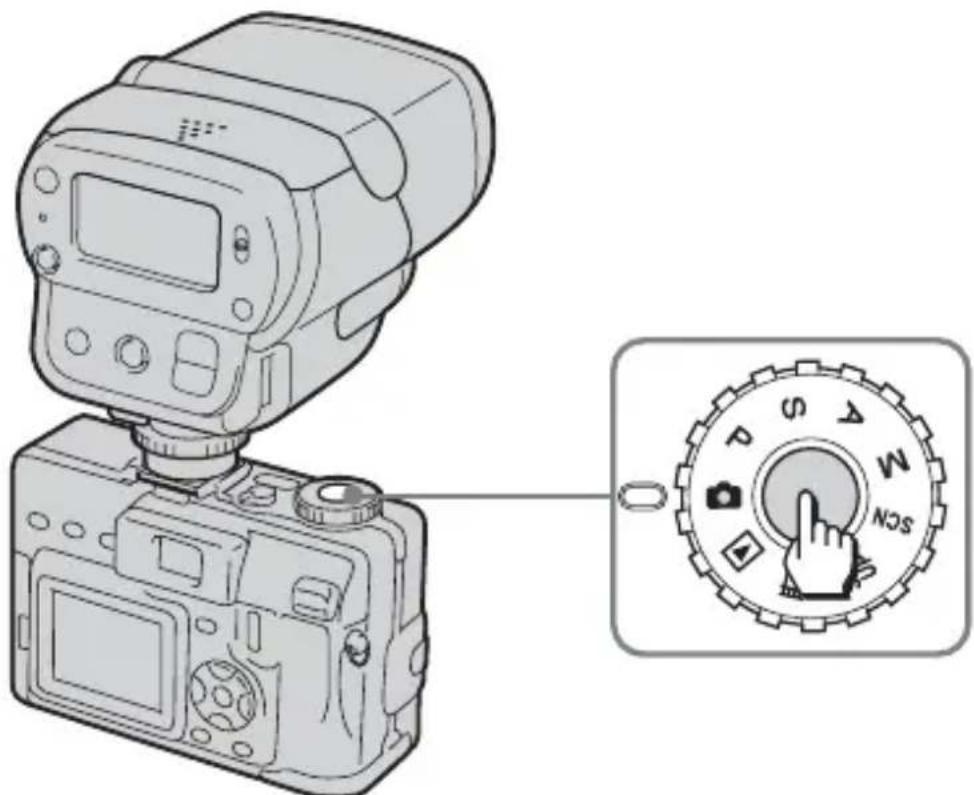

7 Appuyez légèrement sur le bouton de l'obturateur de l'appareil photo numérique pour valider l'image. Appuyez ensuite à fond sur le bouton de l'obturateur.
Cet apparéil se déclenché en même temps que le bouton de l'obturator.
Signification des états du témoin READY
S'il est allumé (orange)
Le flash est prét.
S'il clignote (orange)
Le flash se recharge. Il est impossible de le déclenger.
S'il clignote (rouge)
Les piles sont épuisées.
Remplacez-les par des neuves.
(Le chargement est plus long si le flash n'a pas ete utilisependant longtemps.)
Si le témoin READY ne s'allume pas
Il est impossible d'utiliser le flash.
(Lorsque l'appareil photo numérique exclut le mode de prise de vue.)
Photographie avec le bounce flash
Permet de prendre une photo dans tous les modes du flash.
Si un mur ou une cloison se trouve derrière le sujet, déclenchez le flash en l'orientant vers un plafond ou un mur blanc pour éclairer le sujet à l'aide de la lumière refléchie. Cette dernière se repand sur et autour du sujet sur une large zone pour l'éclairer, vous pouvez ainsi créé des images plus douces相对较ient moins d'ombres sur le sujet et le mur.
Photographie avec le bounce flash activé
Photographie avec le bounce flash désactivé

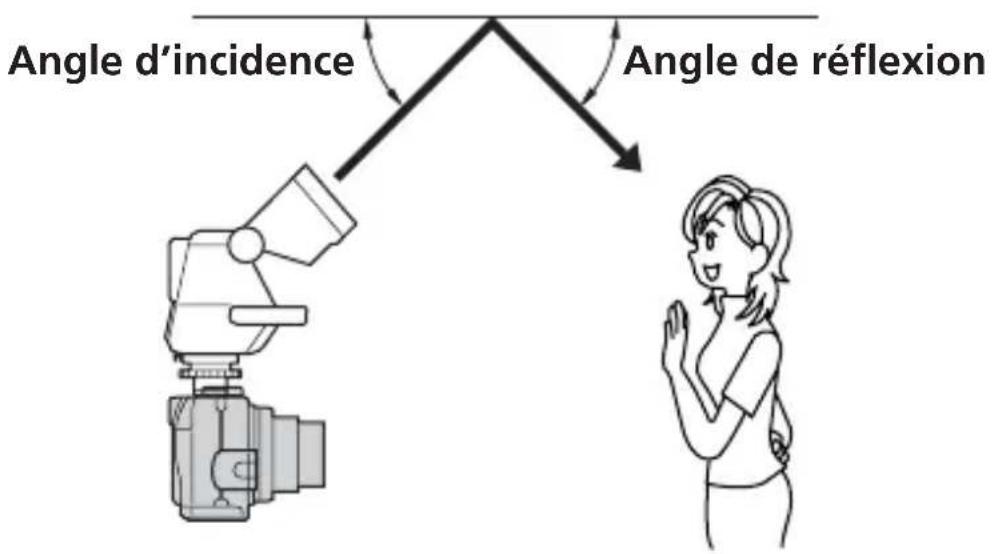

1 Choisissez l'angle du flash de sorte que l'angle d'incidence et celui de la lumière reflèchie sur la surface refléchissante soient égaux.
La distance de prise de vue est la distance totale obtenue en ajoutant la distance entre la partie éclair du flash et la surface refléchissante à la distance de cette dernière par rapport au sujet.
2 Appuyez sur le bouton de l'obturator de l'appareil photo numérique.
Remarques
- Un petit angle de bounce flash provoque l'éclairage du sujet à la fois par la lumière du flash et par lumière réfléchie, ce qui donne un éclairage inégal.
- Choisissez une surface réfléchissante d'une couleur proche du blanc, assurant une réflexion élevée. Il est impossible d'obtenir des couleurs correctes lorsque les surfaces reflètées ne sont pas blanches. De même, un taux de réflexion faible diminue la distance de prise de vue.

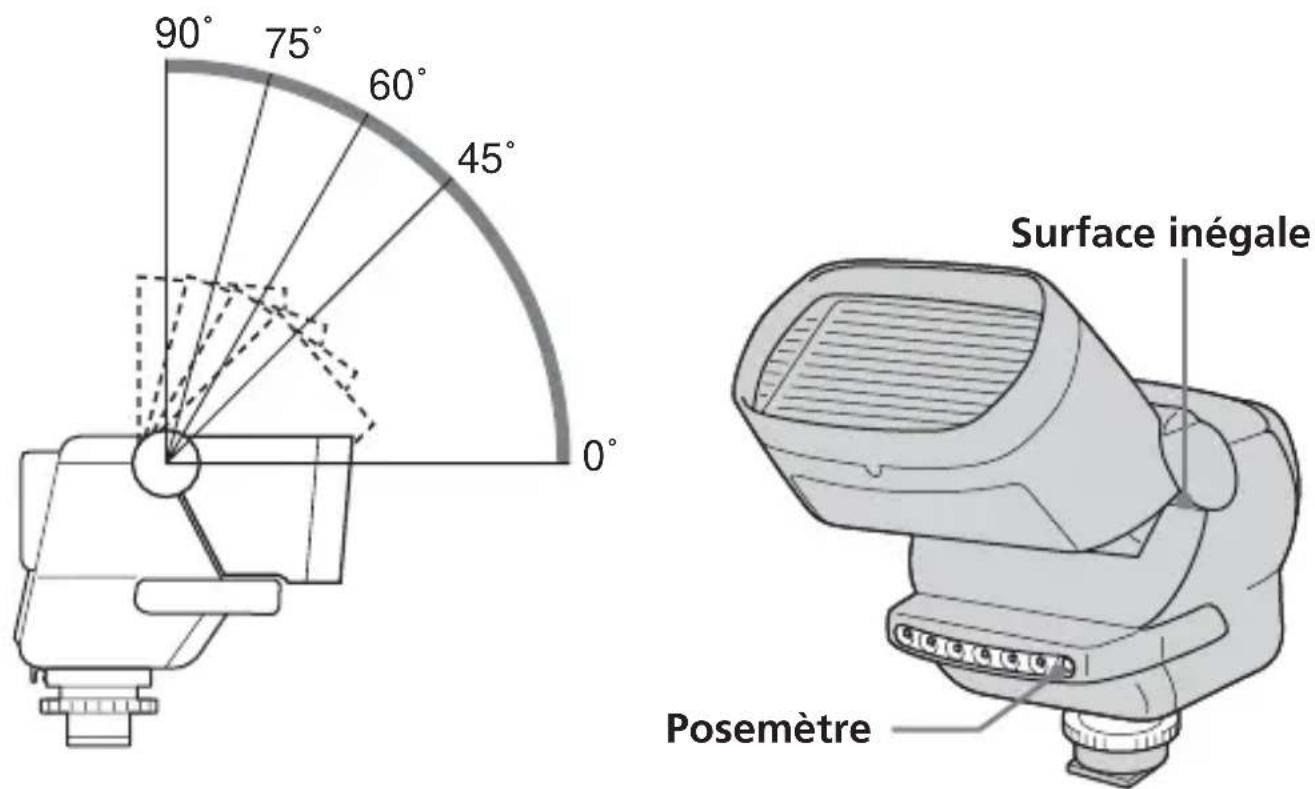

Rotation de l'angle de la partie éclair du flash
Celle-ci pivote de 0^ vers le bas à 90^ vers le haut. Utilisez le flash à des positions fixes 45^ , 60^ , 75^ et 90^ vers le haut.
Remarques
- En cours de prise de vue, ne cachez pas le capteur de mesure du flash avec les doigts, par exemple. Il est impossible d'obtenir la bonne intensité de lumière.
- Lorsque vous utilisez AUTO A, l'indication clignoteA Il est possible que vous n'ayez pas assez de lumière avec. EAUTO A pareil cas, utilisez ouAUTO B MANUAL
- Faites attention à ne pas vous pincer les doigts lorsque vous modifiez l'angle de la partie éclair du flash
Montage du diffuseur grand angle
Utilisez le diffuseur grand angle lorsque le convertisseur grand angle est utilisé.
Le diffuseur grand angle élargit l'angle d'éclairage du flash.
(L'intensité lumineuse maximale diminue lorsque le diffuseur grand angle est installé.)
1 Tirez doucement sur le diffuseur grand angle.
2 Abaissez-le vers le bas, vers le flash, puis appuyez légarement dessus jusqu'à ce qu'il s'encliquette.
3 Assurez-vous que l'indicateur ne saiffiché dans la fenêtre d'affichage.
22-FR
Replacing the diffuseur grand angle dans sa position d'origine
1 Relevez le diffuseur grand angle, puis poussez-le tout droit jusqu'au bout.
2 Assurez-vous que l'indicateur WbDparu dans la fenetre d'affichage.
Si le diffuseur grand angle se détache
1 Insérez l'une des parties saillantes du diffuseur grand angle dans l'orifice de l'appareil avec la surface granuleuse orientée vers le haut
2 Installez l'autre partie saillante dans l'autre orifice de l'appareil.
Mode de veille
Lorsqu'il n'y a pas de communication avec l'appareil photo numérique, cet apparéil se met automatiquement en mode de veille après une minute, même si le commutateur POWER est régle sur « ON ».
apparaît sur la fenêtre d'affichage.
A ce moment, il est impossible de charger les piles et de modifier les réglages à l'aide des touches.
- Lorsque cet apparéil reste inutilisé pendant une longue période, réglez le commutateur POWER sur OFF.
Redémarrage
Appuyez de nouveau sur le commutateur POWER (ON OFF ON) ou mettez l'appareil photo numérique sous tension, le flash redémarre alors.
Test du flash
Utilisation manuelle du flash avec la touche de test
La procédure varie selon le mode du flash activé.
Le test du flash peut être utilisé dans tous les modes lorsqu'le témoin READY est allumé.
- Activez le flash avec une intensité lumineuse spécifique (nombres guide égal à 11), lors de l'utilisation de, Autocaret AUTOB appeareil seul.
- Lors de l'utilisation du mode MANUAL Utilisez le flash avec l'intensité lumineuse de votrechoix.

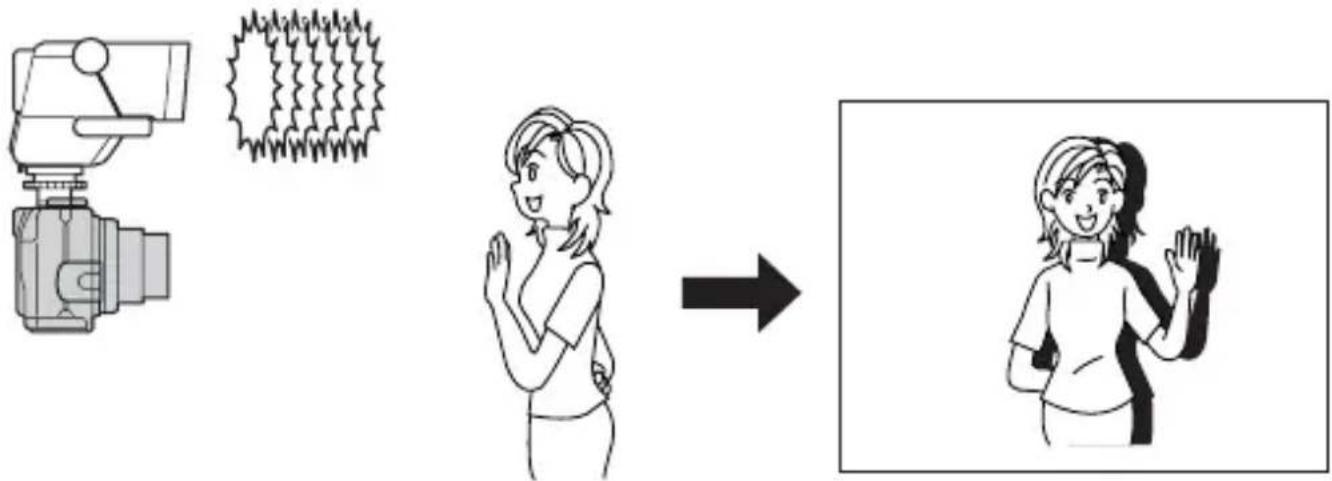

Lampe pilot
Avant de prendre une photographie, il est possible de déclencher un préflash pour vérifier les ombres du sujet.
Après avoir vérifié que levoyant READY est allumé, appuyez sur la touche du flash pilote et le flash s'allume pendant environ 2 secondes.
Remarques
La lampe pilote vous permettra de vérifier la direction et les zones ombrées. Toutefois, la profondeur des ombres sera différente de celle de la veritable photographie. Dans des endroits lumineux ou à l'extérieur, il est impossible de vérifier les ombres.

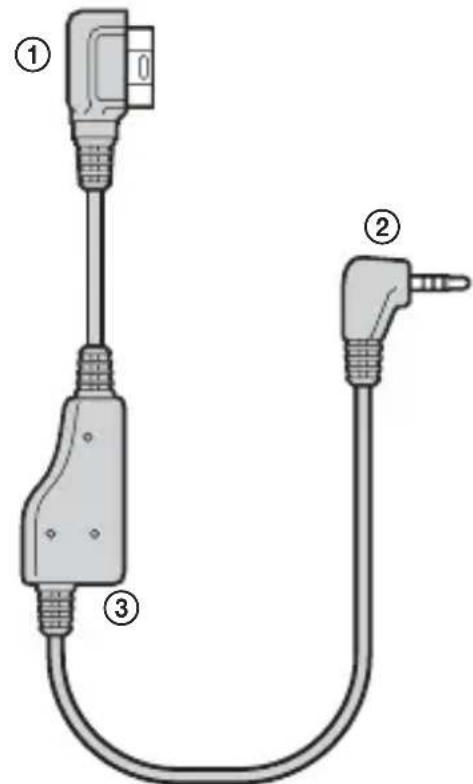

Cordon de raccordement
Si l'appareil photo numérique n'est pas compatible avec la griffe porte-accessoire intelligente, raccordez le cordon de raccordement à l'appareil photo numérique.
Méthode de raccordement
Raccordez ① à la borne du cordon de raccordement de cet apparéil.
Raccordez ② à la borne ACC de l'appareil photo numérique.
③ peut être raccordé à un trépied de commande à distance.
Remarque
Si vous retirez cet apparéil d'un apparéil photo numérique, si vous l'installez sur un apparéil photo numérique ou encore si vous débranchez le cordon de raccordement alors qu'il est sous tension, le flash risque de se déclencher par erreur.
Retroéclairage
Le rétroéclairage de l'écran LCD peut être allumé pour l'opération déterminée par l'utilisateur.
① Il peut être allumé par l'utilisation de la touche de rétroéclairage par l'utilisateur. (couleur : amber)
(2)Le rétroéclairage s'éteint 10 secondes environ après s'etre allumé.
③Si d'autres touches sont actionnées pendant son fonctionnement, il reste allumé 10 secondes supplémentaires.
27-FR
Dépannage
| Symptôme Remède | |
| Le flash ne fonctionne pas | Vérifiez que l'appareil est correctement inséré dans la griffe porte-accessoire intelligente ou que le cordon de raccordement est correctement raccordé à cet apparéil, le cas échéant. Vérifiez que le commutateur POWER du flash est régle sur « ON ». Si le tímoin READY n'est pas allumé (orange), vérifiez les significations de son fonctionnement dans le présence mode d'emploi. Le flash ne clignote pas si le sujet est lumineux et si l' apparéil photo numérique est en mode AUTO (aucune indication). Pour forcer le flash lorsque le sujet est lumineux, appuyez sur la touche du flash située sur l' apparéil photo numérique. Assurez-vous que « Hot Shoe » sur l' apparéil photo numérique est bien régle sur [OFF]. (P. 15) Selon la position du mode sur l' apparéil photo numérique, le flash n'est pas déclenché. Pour有關ir de plus amples informations, reportez-vous au mode d'emploi de votre apparéil photo numérique. |
Specifications
Nombre guide équivalent à 32
*ISO. 100.m
| Intensité Conversion de Conversion de l'appareil 28 mm lumineuse l'appareil 35 mm (avec le diffuseur grand angle) | ||
| 1/1 32 22 | ||
| 1/2 22 16 | ||
| 1/4 16 11 | ||
| 1/8 11 8 | ||
| 1/16 8 6 | ||
| 1/32 6 4 | ||
Distance équivalente automatique
*ISO. 100.m
| Portée automatique du flash | Conversion de l'appareil 35 mm |
| 1,4 2,0 m ~ 22,8 m | |
| 2,0 1,0 m ~ 16,0 m | |
| 2,8 1,0 m ~ 11,4 m | |
| 4,0 1,0 m ~ 8,0 m | |
| 5,6 1,0 m ~ 5,7 m | |
| 8,0 1,0 m ~ 4,0 m | |
| 11,0 1,0 m ~ 2,9 m | |
| 16,0 1,0 m ~ 2,0 m |
Alimentation
Pile alkaline 6VCC AA4
Distance recommandée 1 à 16m (F2)
Nombre de déclenchements du flash
150 fois (avec des piles neuves à 20^ )
Dimensions
Environ 77·91·99 mm
(environ 31/8·35/8·4 pouces)
(1 / h / p)
(parties saillantes non comprises)
Poids Environ 260g (9,2 oz)
Accessoires fournis Adaptateur de griffe (1)
Cordon de raccordement (1)
Etui (1)
Mode d'emploi (1)
La conception et les specifications sont sujettes à modification sans préavis.
