MODE D'EMPLOI KHE 2443 METABO

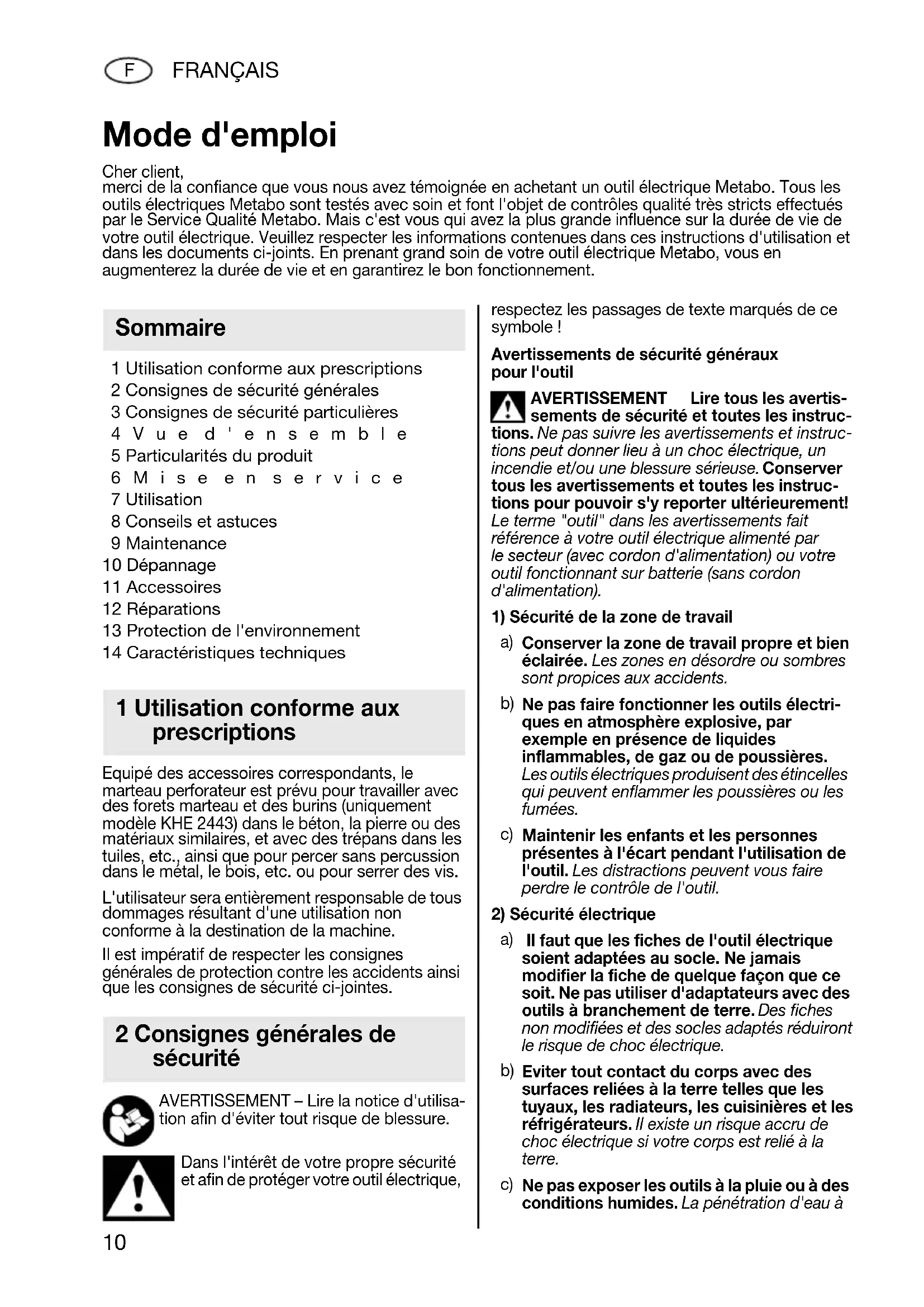

1 Utilisation conforme aux prescriptions 2 Consignes de sécurité générales 3 Consignes de sécurité particulières 4Vue d'ensemble 5 Particularités du produit 6Mise en service 7 Utilisation 8 Conseils et astuces 9 Maintenance 10 Dépannage 11 Accessoires 12 Réparations 13 Protection de l'environnement 14 Caractéristiques techniques Equipé des accessoires correspondants, le marteau perforateur est prévu pour travailler avec des forets marteau et des burins (uniquement modèle KHE 2443) dans le béton, la pierre ou des matériaux similaires, et avec des trépans dans les tuiles, etc., ainsi que pour percer sans percussion dans le métal, le bois, etc. ou pour serrer des vis. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes. AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole ! Avertissements de sécurité généraux pour l'outil AVERTISSEMENT Lire tous les avertis- sements de sécurité et toutes les instruc- tions. Ne pas suivre les avertissements et instruc- tions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s'y reporter ultérieurement! Le terme "outil" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.

Ne pas faire fonctionner les outils électri- ques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à Mode d'emploi Cher client, merci de la confiance que vous nous avez témoignée en achetant un outil électrique Metabo. Tous les outils électriques Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil électrique. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil électrique Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement. Sommaire 1 Utilisation conforme aux prescriptions 2 Consignes générales de sécurité 17027073_0111 BHE 2243 KHE 2443 NAFTA.book Seite 10 Dienstag, 18. Januar 2011 11:03 11FRANÇAIS

l'intérieur d'un outil augmentera le risque de choc électrique.

Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.

Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisa- tion extérieure

L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimenta- tion protégée par un dispositif à courant différentiel résiduel (RCD)

L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.

Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.

Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouve- ment. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des pous- sières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

Débrancher la fiche de la source d'alimen- tation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que

Porter une protection auditive. Le bruit est susceptible de provoquer une perte de capacité auditive. Utiliser la poignée complémentaire fournie avec l'outil. En cas de perte de contrôle, il y a un risque de blessures. Lors d'opérations où l'accessoire risque de rencontrer des conducteurs électriques non apparents, voire son câble d'alimentation, tenir l'outil exclusivement par les côtés isolés des poignées. Le contact avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Toujours travailler avec la poignée supplémentaire correctement installée. Tenir toujours l'outil avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée. Portez toujours des lunettes de protection, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre outil électrique ! Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métaux). Les pièces à usiner plus petites doivent être assu- rées de sorte à ne pas pouvoir être emportées par le foret lors du perçage (par exemple lors du serrage dans un étau ou sur l'établi avec des serre- joints). Débrayage de sécurité Metabo S-automatic. En cas de déclenchement du débrayage de sécu- rité, immédiatement arrêter la machine ! Eviter les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Ne pas toucher l'outil de travail pendant qu'il tourne ! Eliminer sciures de bois et autres uniquement lorsque la machine est à l'arrêt. Attention pour les vissages en force (avec des vis à pas métrique ou en pouces sur de l'acier) ! Risque d'arrachement de la tête de vis ou d'appa- rition de couples de réaction élevés sur la poignée. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance. Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont associées à des adjuvants de traitement du bois (chromate, produit de protection du bois). Seuls des spécialistes sont habilités à traiter les matériaux contenant de l'amiante. - Utiliser le plus possible un système d'aspiration des poussières. - Veiller à une bonne aération du site de travail. - Il est recommandé de porter un masque anti- poussières avec filtre à particules de classe 2. Respecter les directives nationales en vigueur relatives aux matériaux à traiter. SYMBOLES SUR L’OUTIL: ....... Construction de classe II V ........... volts A........... ampères Hz......... hertz W.......... watts BPM ..... frappe par minute ~ ........... courant alternatif

.......... vitesse à vide rpm....... révolutions par minute .../min ... révolutions par minute Voir page 3 (à déplier).

Commutateur du sens de rotation

Dispositif de blocage

• Carter en aluminium coulé sous pression

• Commande à un seul bouton Avec un seul bouton de commande, en fonction de l'équipement, il est possible de commuter entre perçage, perçage à percussion et buri- nage.

• Débrayage de sécurité Metabo S-automatic : Si un outil de travail est coincé ou accroché, la transmission d'effort au moteur est limitée. Comme cette situation génère des efforts importants, veiller à toujours bien maintenir la machine avec les deux mains au niveau des poignées, à prendre un bon équilibre et à travailler de manière concentrée.

• Démarrage progressif électronique pour un perçage précis. 3 Consignes de sécurité particulières 4Vue d'ensemble 5 Particularités du produit 17027073_0111 BHE 2243 KHE 2443 NAFTA.book Seite 12 Dienstag, 18. Januar 2011 11:03 11FRANÇAIS

• Désactivation de la rotation (KHE 2443) : En désactivant le mouvement de rotation, il est possible d'effectuer des travaux de burinage.

• Interrupteur blocable pour un burinage confor- table en utilisation continue. Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques de votre réseau de courant.

6.1 Installation de la poignée collier

Pour des raisons de sécurité, utilisez toujours la poignée collier qui est comprise dans la livraison. Ouvrir l'anneau de serrage en tournant la poignée (1) vers la gauche. Faire coulisser la poignée sur le collier du marteau. Introduire la butée de profon- deur (3). Selon l'utilisation souhaitée, serrer vigoureusement la poignée dans l'angle désiré.

7.1 Réglage de la butée de profondeur

Desserrer la poignée collier (1). Régler la butée de profondeur (3) sur la profondeur de forage désirée et resserrer la poignée collier.

Pour mettre la machine en marche, appuyer sur la gâchette (6). La vitesse peut être modifiée au niveau de la gâchette. Pour un fonctionnement en continu, il est possible de bloquer la gâchette à l'aide du bouton de blocage (5). Pour arrêter la machine, appuyer à nouveau sur la gâchette. Si elle est réglée sur marche continue, la machine continue à tourner si elle s'arrache de la main. Pour cette raison, il faut systématiquement saisir la machine des deux mains aux poignées prévues à cet effet, veiller à bien se camper sur ses jambes et à se concentrer sur son travail.

7.3 Sélectionner le mode de

fonctionnement Choisir le mode de fonctionnement désiré en tournant le sélecteur (8). Pour tourner le sélecteur, enfoncer le dispositif de blocage (7). Perçage Perforation Burinage (uniquement modèle KHE 2443) En position "burinage", le burin est bloqué et ne peut tourner. Pour positionner le burin dans la position souhaitée, placer le bouton de commande (8) entre et . Lorsque le burin est monté, la machine doit être utilisée exclusivement en mode "burinage" . Eviter tout mouvement de levier sur la machine lorsque le burin est fixé.

7.4 Réglage du sens de rotation / sécurité

de transport (protection contre tout enclenchement intempestif) S'assurer que le moteur est à l'arrêt avant d'actionner le commutateur du sens de rotation (4). Voir page 3 (à déplier). R =Réglé sur sens de rotation à droite L =Réglé sur sens de rotation à gauche

7.5 Changement d'outil avec le mandrin

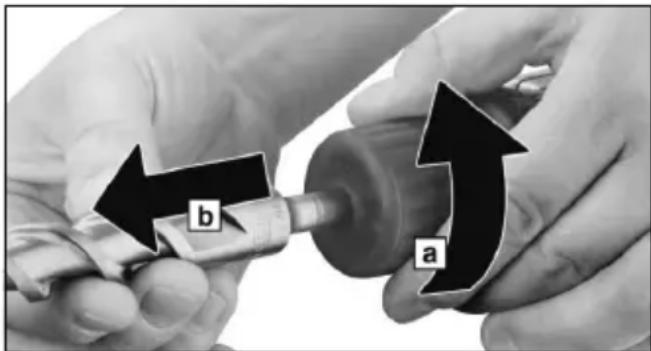

marteau Nettoyer et graisser la tige de l'outil avec une graisse spéciale avant le montage (voir accessoires : réf. de cde 6.31800) ! Ne monter que des outils à emmanchement SDS-plus ! Introduire l'outil : Tourner l'outil et l'introduire jusqu'à enclenchement. L'outil sera automatiquement bloqué. Retirer l'outil : Tourner la douille de l'outil (2) dans le sens de la flèche (a) et déposer l'outil (b). 6 Mise en service 7 Utilisation 17027073_0111 BHE 2243 KHE 2443 NAFTA.book Seite 13 Dienstag, 18. Januar 2011 11:03 1114 FRANÇAIS

Pour le perçage au marteau et le travail au burin, une pression moyenne est suffisante. Même si la pression est plus forte, le rendement effectif n'en sera pas plus important. En cas de perçages profonds, il faut retirer de temps en temps le foret du trou pour éliminer les poussières de pierre. Les carrelages, ainsi que les matériaux cassants, sont à percer sans percussion. Nettoyer les grilles d'aération de la machine de temps à autre. Lorsque la gâchette (6) ne se laisse pas enfoncer, vérifier si le commutateur de sens de rotation (4) est complètement en position R ou L.

Utilisez uniquement du matériel Metabo. S'il vous faut des accessoires, veuillez vous adresser à votre revendeur. Pour pouvoir sélectionner les accessoires appropriés, veuillez indiquer le type exact de votre outil électrique au distributeur. Voir page 4. A Outils à emmanchement SDS-plus B Raccord C Mandrin à couronne dentée D Forets pour métal et bois E Embout de vissage F Trépan de perforation en carbure G Kit d'aspiration de poussière H Graisse spéciale (pour lubrifier les extrémités des outils) Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal. Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées. Ce mode d'emploi est imprimé sur du papier blanchi sans chlore. Commentaires sur les indications de la page 2. Sous réserves de modifications allant dans le sens du progrès technique.

= Vitesse en charge ø max = Capacité de perçage maximale s max = Cadence de frappe maxi W = Energie de frappe par coup m = Poids de la machine D = Diamètre du collet Porter un casque anti-bruit ! Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). 8 Conseils et astuces 9 Maintenance 10 Dépannage 11 Accessoires 12 Réparations 13 Protection de l'environnement 14 Caractéristiques techniques 17027073_0111 BHE 2243 KHE 2443 NAFTA.book Seite 14 Dienstag, 18. Januar 2011 11:03 11ESPAÑOL
