TMD53 - Thermomètre Amprobe - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de thermomètre	Thermomètre numérique
Plage de mesure	-50 à 1000 °C
Précision	±0,5 °C
Résolution	0,1 °C
Affichage	Écran LCD rétroéclairé
Alimentation	Piles 9V
Dimensions	220 x 80 x 40 mm
Poids	300 g
Utilisation	Mesure de température dans divers environnements (industriel, laboratoire, etc.)
Maintenance	Nettoyer avec un chiffon doux; éviter les produits chimiques agressifs.
Sécurité	Ne pas utiliser dans des environnements explosifs; respecter les limites de température.
Informations générales	Appareil conforme aux normes CE; garantie de 2 ans.

FOIRE AUX QUESTIONS - TMD53 Amprobe

Comment calibrer le thermomètre Amprobe TMD53 ?

Pour calibrer le thermomètre Amprobe TMD53, immergez la sonde dans un mélange de glace et d'eau pendant quelques minutes. Ajustez l'affichage à 0 °C en utilisant le bouton de calibration.

Pourquoi l'affichage est-il vide ?

Si l'affichage est vide, vérifiez si les piles sont installées correctement et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les unités de mesure ?

Pour changer les unités de mesure, appuyez sur le bouton 'MODE' jusqu'à ce que l'unité souhaitée (°C ou °F) s'affiche.

Le thermomètre ne s'allume pas, que faire ?

Vérifiez si les piles sont correctement installées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment nettoyer la sonde du thermomètre ?

Nettoyez la sonde avec un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la sonde.

Quelle est la plage de température mesurable avec le TMD53 ?

Le thermomètre Amprobe TMD53 a une plage de température de -50 °C à 150 °C.

Comment utiliser la fonction de maintien de température ?

Pour utiliser la fonction de maintien de température, appuyez sur le bouton 'HOLD' lorsque vous avez la température souhaitée affichée. Cela verrouillera la lecture à l'écran.

Que faire si le thermomètre affiche une température incohérente ?

Assurez-vous que la sonde est correctement insérée dans le milieu à mesurer. Si le problème persiste, vérifiez la calibration de l'appareil.

MODE D'EMPLOI TMD53 Amprobe

Thermomètre à thermocouple de type K

TMD-53W

Thermomètre à thermocouple de type K/J à connexion sans fil

Mode d'emploi

Limites de garantie et de responsabilité

Amprobe garantit l'absence de vices de matériaux et de fabrication de ce produit pendant une période d'un an prenant effet à la date d'achat. Cette garantie ne s'applique pas aux fusibles, aux piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. Les revendeurs n'ont pas l'autorisation de prolonger toute autre garantie au nom d'Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d'un justificatif d'achat auprès d'un centre de services agréé par Amprobe Test Tools ou d'un distributeur ou d'un revendeur Amprobe. Voir la section Réparation pour tous les détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L'UTILISATEUR TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT, LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN OBJECTIF PARTICULIER SONT EXCLUES PAR LES PRÉSENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, NI D'AUCUN DÉGAT OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n'admettent pas les limitations d'une condition de garantie implicite ou l'exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne s'appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de téléphone et justificatif d'achat. Ajoutez également une brève description du problème ou du service demandé et incluez les cordons de test avec l'appareil. Les frais de remplacement ou de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec date d'expiration, ou par bon de commande payable à l'ordre de Amprobe® Test Tools.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifiez les piles avant de demander une réparation. Pendant la période de garantie, tout outil de test défectueux peut être renvoyé auprès de votre distributeur Amprobe® Test Tools pour être échangé contre un produit identique ou similaire. Consultez la section « Where to Buy » sur le site www.amprobe.com pour obtenir la liste des distributeurs dans votre région. Les appareils sous garantie devant être remplacés ou réparés au Canada et aux États-Unis peuvent également être envoyés dans un centre de services Amprobe® Test Tools (voir les adresses ci-dessous).

Remplacements et réparations hors garantie – Canada et États-Unis

Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans un centre de services Amprobe® Test Tools. Appelez Amprobe® Test Tools ou renseignez-vous auprès de votre lieu d'achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

Aux États-Unis Au Canada

Remplacements et réparations hors garantie – Europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre distributeur Amprobe® Test Tools pour une somme nominale. Consultez la section « Where to Buy » sur le site www.metermantesttools.com pour obtenir la liste des distributeurs dans votre région.

Adresse postale européenne*

Amprobe® Test Tools Europe

In den Engematten 14

79286 Glottertal, Allemagne

Tél. : [phone] - 0

*(Réservée à la correspondance – Aucune réparation ou remplacement n'est possible à cette adresse. Nos clients européens doivent contacter leur distributeur.)

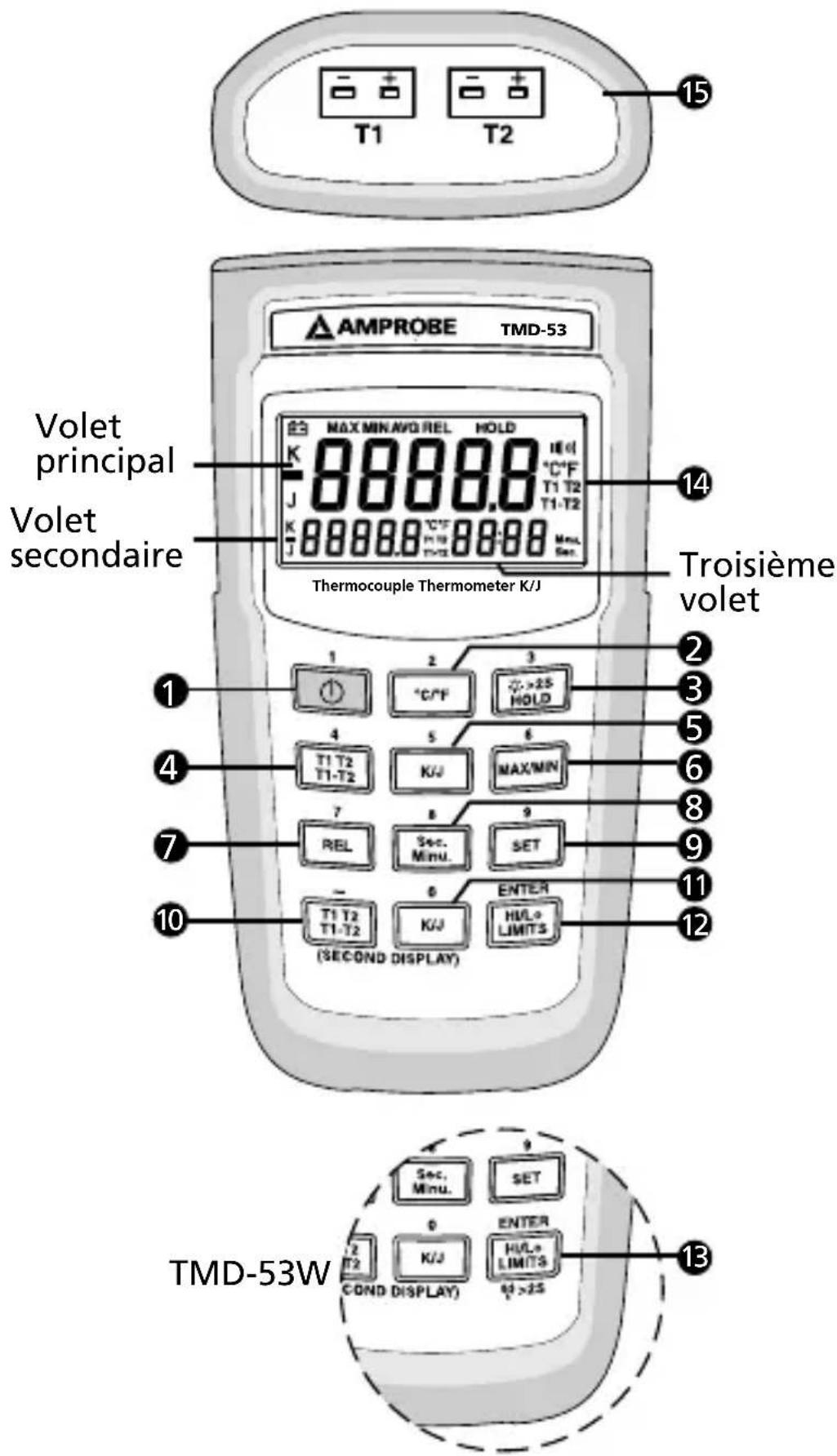

T1 T2 15 AMPROBE TMD-53 Volet principal Volet secondaire MAX MIN AVO REL HOLD K 8888.8 14 J 8888.8 14 J 8888.8 14 J 8888.8 14 J 8888.8 14 J 8888.8 14 J 8888.8 14 J 8888.8 14 J 8888.8 14 J 8800 Max Tempocouple Thermometer K/J Troisième volet 1 2 3 3 4 5 6 T1 T2 T1-T2 K/W MAX/MIN 7 8 9 REL Sec. SET T1 T2 T1-T2 K/J ENTER H/U/LIMITS (SECOND DISPLAY) 12 TMD-53W Sec. Minu. SET 0 ENTER T2 T2 COND DISPLAY) K/J H/U/LIMITS >25

1) Bouton marche/arrêt « ⏻ »
2) Degrés « °C / °F »
3) Maintien d'affichage des données, rétroéclairage « HOLD »
4) « T1 T2/T1-T2 » Volet principal
5) « K/J » Volet principal
6) « MAX/MIN » Volet principal
7) «REL» Volet principal
8) « Sec. Minu. » Troisième volet

9) Configuration « SET »
10) « T1 T2/T1-T2 » Volet secondaire
11) « K/J » Volet secondaire
12) Mode des limites haute/basse « Hi/Lo LIMITS »
13) Mode sans fil (TMD-53W uniquement)
14) Affichage
15) Entrée T1/T2

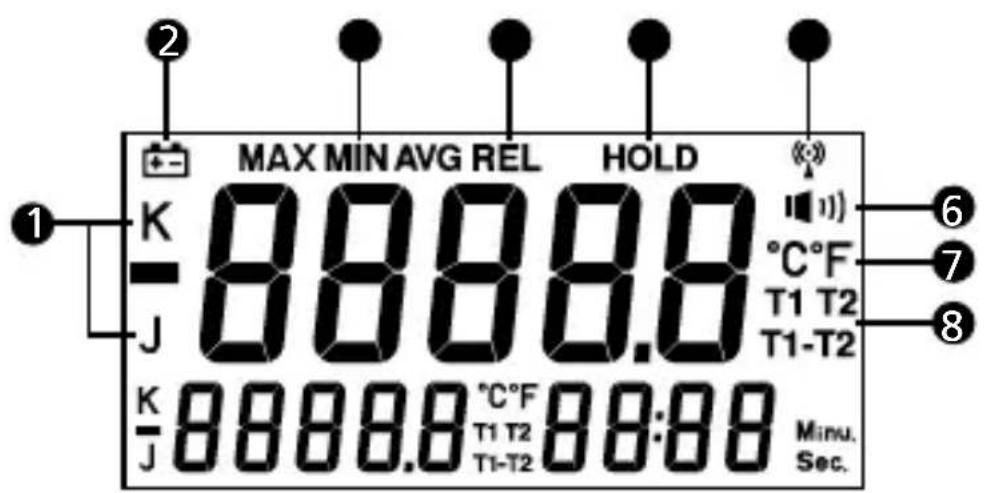

AFFICHAGE

MAX MIN AVG REL HOLD K 8888.8 J -8888.8 °C°F T1 T2 T1-T2 K 8888.8 °C°F J T1 T2 T1-T2 88:88 Minu. Sec.

1) Type de température
2) Batterie faible
3) Mode d'enregistrement MAX/MIN/AVG
4) Mode relatif
5) Mode HOLD activé
6) Mode comparatif des limites haute/basse

7) Unités de mesure des températures
8) Thermocouple T1/T2 ou différentiel T1-T2
9) Fonction sans fil activée (TMD-53W uniquement)

TABLE DES MATIÈRES

SYMBOLES 2

DÉBALLAGE ET INSPECTION 4

INTRODUCTION 4

Fonctionnalités ....4

CONSIGNES D'UTILISATION ....5

Bouton marche/arrêt « ⏻ » 5

Sélection de l'échelle de température « °C/°F » ...... 5

Mode « ⭐>2S HOLD » 5

Sélection d'entrée « T1 T2/T1-T2 » sur le volet principal ....6

Sélection d'entrée « K/J » sur le volet principal ......6

« MAX/MIN » avec mode d'enregistrement temporel .. 6 « REL » Mode relatif ....6

Sélection de l'échelle de temporelle « Sec. Minu. » ..... 7

Mode de configuration « SET » ....7

Sélection d'entrée « T1 T2 T1-T2 » sur le volet secondaire ....8

Sélection d'entrée « K/J » sur le volet secondaire ..... 8

Mode des limites haute/basse « Hi/Lo LIMITS » ...... 8

Mode sans fil (TMD-53W uniquement) 9

CARACTÉRISTIQUES 9

ENTRETIEN 11

SYMBOLES

	Attention ! Se reporter aux explications de ce manuel.
CE	Conforme aux directives européennes.
	Testé conforme aux normes de la FCC.
	Ne pas mettre cette pince multimètre parmi les déchets ménagers non triés.

⚠ MISES EN GARDE et PRÉCAUTIONS

• Pour éviter les chocs électriques, ne pas utiliser cet instrument pour mesurer des tensions en surface supérieures à 24 V c.a. ou c.c.
• Pour éviter les dommages et les brûlures, ne pas effectuer de mesures de température dans des fours micro-ondes.
• Des courbures extrêmes répétées peuvent briser les cordons de thermocouple. Pour prolonger la durée des cordons, éviter les courbures extrêmes des cordons notamment près du connecteur.

Commission fédérale des communications (FDC)

Cet appareil TMD-53W est conforme à la section 15 des réglements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, (2) cet appareil doit accepter toute interférence, y compris celles susceptibles de provoquer son fonctionnement indésirable.

Remarque

Cet appareil TMD-53W a été testé et est conforme aux exigences d'un appareil numérique de classe B conformément à la section 15 des règlements de la FCC. Ces critères sont conçus pour fournir une protection raisonnable contre les interférences. L'appareil génère, utilise et peut émettre des fréquences radio ; s'il n'est pas installé et utilisé conformément aux instructions,

il pourrait provoquer des interférences nuisibles aux communications radio. Cependant, il n'est pas possible de garantir que des interférences ne seront pas provoquées dans certaines conditions particulières. Si l'appareil devait provoquer des interférences nuisibles à la réception radio ou à la télévision, ce qui peut être démontré en allumant et en éteignant l'appareil, il est recommandé à l'utilisateur d'essayer de remédier à cette situation par l'une ou plusieurs des mesures suivantes :

- Réorienter ou déplacer l'antenne réceptrice.

- Augmenter la distance entre l'appareil et le récepteur.

- Brancher l'appareil dans une prise ou sur un circuit différent de celui sur lequel le récepteur est branché.

- Consulter le détaillant ou un technicien expérimenté en radio/téléviseurs.

Des câbles de liaison blindés doivent être utilisés pour respecter les limites d'émission.

Tout changement ou modification de produit non approuvé explicitement par la partie responsable de la conformité peut annuler votre droit d'utiliser cet équipement.

Remarque sur le mode sans fil

Le récepteur sans fil doit rester à une distance égale ou supérieure à 40 cm de l'appareil, et la distance entre les deux appareils doit être égale ou supérieure à 30 cm.

Le carton d'emballage doit inclure les éléments suivants :

1 appareil de mesure
4 piles AAA
1 logiciel sur DVD (TMD-53W)
1 antenne sans fil USB (TMD-53W)
2 thermocouples de type K
1 mode d'emploi
1 boîte blanche ordinaire

Si l'un de ces éléments est endommagé ou manquant, renvoyez le contenu complet de l'emballage au lieu d'achat pour l'échanger.

INTRODUCTION

Ce thermomètre numérique portable à 5 chiffres de résolution est un instrument de format compact conçu pour utiliser des thermocouples de type J et de type K externes en tant que sonde de température. L'indication de température respecte les tablaeaux de tension/ température de référence (Monographe 175 du N.I.S.T. révisé pour l'ITS-90) pour les thermocouples de type K et de type J. Deux thermocouples de type K sont fournis avec le thermomètre.

Fonctionnalités

• Transmission bidirectionnelle sans fil. (TMD-53W uniquement)
- Double entrée pour la sélection du type de thermocouple K/J.
- °C/°F sélectionnable.
- Fonction MAX/MIN avec durée écoulée, moyenne AVG, mode relatif REL, maintien d'affichage HOLD.
- Réglage de l'intervalle temporel TIME, mode relatif REL.
- Avertisseur avec réglage de limite haute/basse.
- Résolution 0,1 °C à 0,2 °F.

Bouton marche/arrêt « ⏻»

La touche « ⏻ met le thermomètre sous tension et hors tension. L'appareil ne peut pas être mis hors tension dans le mode de configuration SET. Quittez le mode de configuration SET pour mettre l'appareil hors tension.

Mode de mise en veille automatique (APO)

Appuyez sur la touche marche/arrêt « ⏻ » pendant plus de 6 secondes pour désactiver la fonction de mise en veille. L'affichage indique « APO OFF ».

Sélection de l'échelle de température « °C/°F »

Les valeurs sont affichées en degrés Celsius (°C) ou Fahrenheit (°F). Lorsque le thermomètre est mis sous tension, il se règle sur l'échelle de température qui était utilisée lors de la dernière mise hors tension du thermomètre. Pour changer l'échelle de température, appuyez sur la touche « C/°F ».

Mode « ⚙>2S HOLD (volet principal uniquement)

Appuyez sur cette touche pour passer en mode de maintien des données Data Hold, l'indicateur « HOLD » est affiché. Lorsque le mode HOLD est sélectionné, le thermomètre maintient l'affichage des valeurs actives et arrête toutes les mesures ultérieures. Une nouvelle pression de la touche « ⚙>2S HOLD » annule le maintien des données affichées HOLD, et le thermomètre reprend automatiquement les mesures. En mode d'enregistrement MAX/MIN, appuyez sur la touche « ⚙>2S HOLD » pour arrêter le mode d'enregistrement. Appuyez de nouveau sur la touche « ⚙>2S HOLD » pour reprendre l'enregistrement. (Les valeurs enregistrées précédemment ne sont pas effacées.)

Mode de rétroéclairage

Appuyez sur la touche « ⚠>2S HOLD » pendant plus de deux secondes pour activer le rétroéclairage. Appuyez de nouveau sur la touche pendant plus de deux secondes pour activer le rétroéclairage. Le rétroéclairage s'éteint automatiquement après 30 secondes.

Sélection d'entrée « T1 T2/T1-T2 » sur le volet principal

La sélection d'entrée indique quelle entrée est sélectionnée pour le volet principal ; thermocouple T1, thermocouple T2 ou la différence entre les deux thermocouples (T1-T2) ; lorsque le thermocouple est activé, il se règle sur T1.

Sélection du type de thermocouple d'entrée « K/J » sur le volet principal

La touche « K/J » sélectionne le type de thermocouple T1 lorsque le volet principal indique T1. Lorsque le thermomètre est activé, il se règle sur le type qui était sélectionné lors de la dernière mise hors tension du thermomètre.

« MAX/MIN » avec mode d'enregistrement temporel (volet principal uniquement)

Appuyez sur la touche « MAX/MIN » pour afficher le mode d'enregistrement MAX/MIN, (affiche les valeurs maximum, minimum horodatées, et moyenne archivées en mode d'enregistrement). Dans ce mode, la fonction de mise en veille automatique est désactivée, ainsi que la touche « ⏻ », Les touches « C/°F », « REL », « SET », « Hi/Lo LIMITS » et les touches « T1 T2 T1-T2 » et « K/J » du volet principal sont désactivées. L'avertisseur retentit une fois lorsqu'une nouvelle valeur minimum ou maximum est enregistrée.

Appuyez sur la touche « MAX/MIN » pour répéter en boucle les valeurs MAX, MIN et AVG. Si une surcharge est enregistrée, la fonction du calcul de la moyenne s'arrête. Dans ce mode, appuyez sur la touche « HOLD » pour arrêter l'enregistrement des mesures, toutes les valeurs sont figées ; appuyez à nouveau sur la touche pour relancer l'enregistrement.

Pour éviter la perte accidentelle des valeurs MAX, MIN et AVG, ce mode ne peut être annulé qu'en maintenant la touche « MAX/MIN » enfoncée pendant plus de 2 secondes. Les valeurs enregistrées précédemment ne sont pas effacées.

« REL » Mode relatif (volet principal uniquement)

Appuyez sur la touche « REL » pour passer en mode relatif, effectuer le zéro de l'affichage et archiver la valeur

affichée en guise de référence. Le symbole REL apparaît sur l'affichage. Appuyez une nouvelle fois sur la touche « REL » pour quitter le mode relatif. L'utilisateur peut également entrer lui-même la valeur de référence relative. (Voir « Mode de configuration SET » plus loin dans ce manuel). Une fois la valeur relative souhaitée saisie, appuyez sur la touche « REL » pour passer en mode relatif puis sur la touche « SET » pour saisir la valeur relative en guise de référence. Appuyez une nouvelle fois sur la touche « REL » pour quitter le mode relatif. En mode relatif, la valeur (ne peut pas être >±3 000,0 comptes) indiquée sur l'afficheur LCD est toujours la différence entre la référence archivée et la valeur active.

« Sec. Minu. » Sélection de l'échelle de temporelle

Appuyez sur cette touche pour afficher le temps écoulé sur le troisième volet en heures et minutes ou en minutes et en secondes. Quand le thermomètre est mis sous tension, il est défini en secondes. Pour modifier l'échelle temporelle, appuyez sur la touche « Sec. Minu. ». Le temps écoulé maximum est de 100 heures. Si le délai de 100 heures est dépassé, le temps écoulé est remis à zéro.

Mode de configuration « SET » (valeur relative définie, temps défini et seuils haut/bas définis)

1. Appuyez sur la touche « SET » pour les valeurs relatives en mode de configuration SET (appuyer sur la touche SET pour saisir la valeur relative en guise de référence). « == ==.=» apparaît sur le volet principal. La valeur relative est saisie à partir des chiffres imprimés sur le cache ; appuyez sur la touche superposée « ENTER » pour archiver la valeur relative et passer au mode de réglage du temps écoulé.

2. Mode de réglage du temps écoulé, (appuyer sur la touche « ENTER » pour ignorer le mode de réglage du temps écoulé) « =.== = : = = » est affiché dans les deuxième et troisième volets. La valeur temporelle (heures, minutes, secondes) est saisie à partir des chiffres imprimés sur le cache ; appuyez sur la touche superposée « ENTER » pour archiver la valeur temporelle. Le temps écoulé commence à partir de la valeur temporelle définie.

3. Le mode de réglage de la limite haute, « 11» est affiché (appuyer sur la touche « ENTER » pour ignorer le mode de réglage de la limite haute), « == ==.= » s'affiche dans le volet principal, la limite haute est saisie à partir des chiffres imprimés sur le cache ; appuyez ensuite sur la touche « ENTER » pour archiver la limite haute. « == ==.= » s'affiche dans le volet principal, la limite basse est saisie à partir des chiffres imprimés sur le cache ; appuyez ensuite sur la touche « ENTER » pour archiver la limite basse et quittez le mode de configuration SET.

4. Lorsque le thermomètre est sous tension, il utilise la valeur relative et les limites haute/basse qui étaient entrées la dernière fois que le thermomètre a été utilisé.

Sélection d'entrée « T1 T2 T1-T2 » sur le volet secondaire

La sélection d'entrée indique quelle entrée est sélectionnée pour le volet secondaire ; thermocouple T1, thermocouple T2 ou la différence entre les deux thermocouples (T1-T2). Quand le thermomètre est mis sous tension, il se règle sur l'entrée T2. Pour sélectionner un autre type de thermocouple, utilisez la touche « K/J ».

Sélection du type de thermocouple d'entrée « K/J » sur le volet secondaire

La touche « K/J » pour T2 sélectionne le thermocouple de type K ou de type J en entrée, lorsque le volet secondaire affiche T2. Lorsque le thermomètre est mis sous tension, il se règle sur le type sélectionné lors de la dernière mise hors tension du thermomètre.

Mode de limites haute/basse « Hi/Lo LIMITS » (volet principal uniquement)

Appuyez sur la touche « Hi/Lo LIMITS » pour adopter le mode comparatif des limites haute/basse, « I» apparaît. Lorsque la température d'entrée est supérieure au seuil haut ou bas, l'appareil fait retentir une tonalité pulsée ou continue. Appuyez une nouvelle fois sur la touche « Hi/Lo LIMIT » pour quitter le mode des limites haute/basse.

Mode sans fil (TMD-53W)

Appuyez sur la touche « 📋 » pendant plus de deux secondes pour démarrer la fonctionnalité sans fil.

Appuyez de nouveau sur la touche « 📄 » pendant deux secondes pour arrêter la fonctionnalité sans fil. Le mode sans fil s'arrête si l'appareil ne détecte aucun signal sans fil pendant deux minutes.

Pour régler l'ID et la voie (SET CH/ID) sur 00,00 appuyez sur la touche « Hi/Lo LIMITS » et sur la touche marche/arrêt « ⏻ » pendant plus de six secondes pour mettre l'appareil hors tension. L'appareil règle alors la voie et l'ID sur l'état 00,00. Le volet secondaire affiche 00, indiquant que la voie et l'ID sont réglés sur 00.

Vérifier la voie et l'ID de l'appareil

L'appareil étant hors tension, appuyez sur les touches « °C/°F » et « ⏻ » pendant 5 secondes ; le volet principal de l'afficheur LCD indique le numéro de la voie et le volet secondaire le numéro d'identification (ID).

CARACTÉRISTIQUES
Électricité

Échelle de tempéra-ture	Commutable en degrés Celsius ou Fahrenheit
Gamme de mesure	Type J -200 °C à 1 050 °C, (-328 °F à 1 922 °F)Type K -200 °C à 1 370 °C, (-328 °F à 2 498 °F)
Résolution 0,1 °C ou 0,2 °F
Précision LaCoefficient thermique	précision est spécifiée pendant 1 an pour des températures de fonctionnement dans la plage 18 °C à 28 °C (64 °F à 82 °F), en excluan l’erreur de thermocouple±(0,05 % du résultat +0,3 °C) à -50 °C à 1 370 °C±(0,05 % du résultat +0,7 °C) à -50 °C à -200 °C±(0,05 % du résultat +0,6 °F) à -58°F à 2 498°F±(0,05 % du résultat +1,4 °F) à -58°F à -328 °F0,1 fois la caractéristique de précision applicable par °C entre 0 °C et 18 °C et entre 28 °C et 50 °C(32 °F à 64 °F et 82 °F à 122 °F)
Protection d'entrée	Tension d'entrée maximum de 24 V c.c. ou 24 V c.a. eff. sur n'importe quelle combinaison de broches d'entrée
Connecteur d'entrée	Accepte les connecteurs de thermocouple miniature standard (lames plates écartées de 7,9 mm, d'axe en axe)
Tension du mode commun différentiel (Tension max. entre T1 et T2 pendant la mesure) : 1 V

Environnement

Plaged’utilisationambiante	0 °C à 50 °C (32 °F à 122 °F) à <70 % H.R.
Températured’entreposage	-20 °C à 60 °C (-4 °F à 140 °F) à <80 % H.R.

Caractéristiques générales

Affichage Crista	aux liquides (LCD) à 5 chiffres de résolution
Surcharge « ----.- » ou « OL » s'affiche
Vitesse de lecture	1 fois par seconde
Mise en veille automatique	30 minutes, appuyez sur la touche marche/ arrêt pour reprendre le fonctionnement
Batterie 4 x piles	AAA de 1,5 V
Durée de vie des piles	190 heures en moyenne avec une batterie au carbone-zinc
Dimensions 160 mm (H) x 83 mm (l) x 38 mm (P) ;6,3 po (H) x 3,3 po (l) x 1,5 po (P)
Poids approx. 270 g (0,6 lb) batterie incluse
Fil fourni Fil de thermocouple à boule de type « K »de 1,20 mètre (isolé au ruban Teflon)Température d'isolation maximale de260 °C (500 °F)Précision du fil ±2,2 °C ou ±0,75 % durésultat (selon la valeur la plus élevée)entre 0 °C et 800 °C (32 °F et 1 472 °F)

Fonctionnalités du mode sans fil

Gamme de fréquence 910\~920 MHz (TMD-53W)

Consommation faible de courant inférieure à 1 mA.

La distance de transmission peut atteindre 25 M sans perturbation magnétique.

CE - CEM : Conforme à EN61326-1.

Ce produit est conforme aux exigences des directives suivantes de la Communauté européenne : 89/ 336/ CEE (Compatibilité électromagnétique) et 73/ 23/ CEE (Basse tension) modifiée par 93/ 68/ CEE (Marquage CE). Toutefois, le bruit électrique ou les champs électromagnétiques intenses à proximité de l'équipement sont susceptibles de perturber le circuit de mesure. Les appareils de mesure réagissent également aux signaux indésirables parfois présents dans le circuit de mesure. Les utilisateurs doivent faire preuve de prudence et prendre les précautions nécessaires pour éviter les erreurs de mesure en présence de parasites électromagnétiques.

ENTRETIEN ET RÉPARATION

⚠ AVERTISSEMENT

Pour éviter les chocs électriques éventuels, débrancher les connecteurs de thermocouple du thermomètre avant de retirer le couvercle.

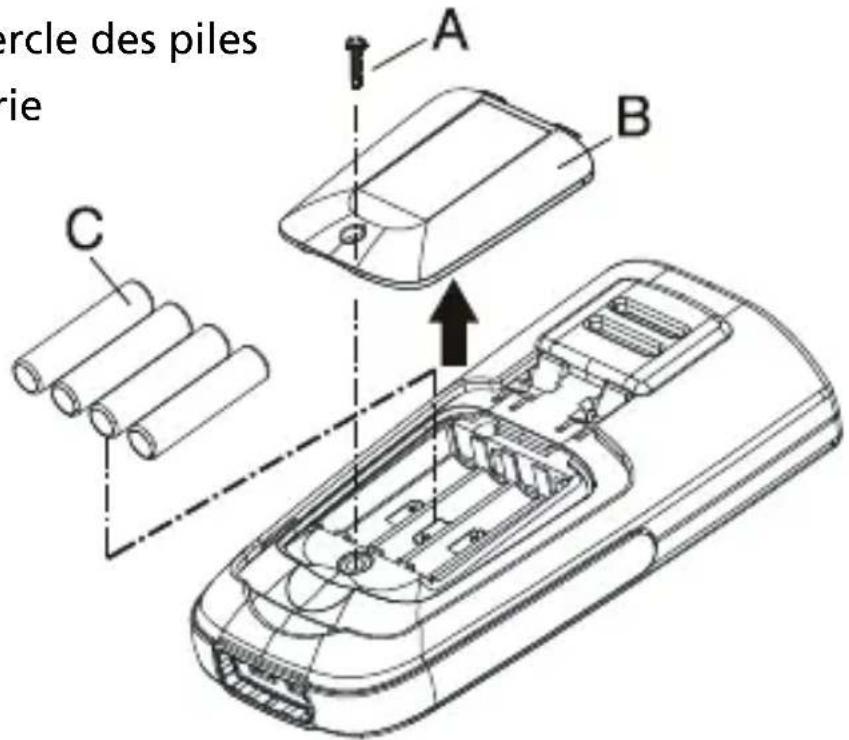

Installation et remplacement des piles

A. Vis

B. Couvercle des piles

C. Batterie

ercle des piles ie A B C

1. L'alimentation est fournie par 4 piles 1,5 V (taille AAA) UM-4 R03.

2. Le symbole « + - » apparaît sur l'afficheur LCD pour signaler qu'un changement des piles est nécessaire. Pour remplacer les piles, retirez la vis derrière l'appareil pour enlever la trappe du compartiment des piles.

3. Ouvrez le compartiment des piles et installez les piles neuves.

4. Retirez les piles du compartiment si l'appareil n'est pas utilisé pendant longtemps.

5. Ne rangez pas l'appareil à une température et une humidité supérieures à la température d'entreposage recommandée.

Nettoyage

Essuyez régulièrement le boîtier avec un chiffon humide et du détergent. N'utilisez pas de produits abrasifs ou de solvants.

*Le guide d'utilisation du logiciel se trouve dans le DVD.
