MODE D'EMPLOI Rampage IV ExtremeBATTLEFIELD 3 ASUS

Carte mère RAMPAGE IV EXTREMEii F6989 Première édition Septembre 2011 Copyright © 2011 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l’exception de la documentation conservée par l’acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS FOURNIT CE MANUEL “TEL QUE” SANS GARANTIE D’AUCUNE SORTE, QU’ELLE SOIT EXPRESSE OU IMPLICITE,COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D’APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYES OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D‘UTILISATION DE DONNEES, INTERRUPTION DE COMMERCE ET EVENEMENTS SEMBLABLES), MEME SI ASUS A ETE INFORME DE LA POSSIBILITE DE TELS DOMMAGES PROVENANT DE TOUT DEFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT. LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES A TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES A CHANGEMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N‘ASSUME AUCUNE RESPONSABILITE POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAITRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS. Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d’identication ou d’explication dans l’intérêt du propriétaire, sans intention de contrefaçon. Offer to Provide Source Code of Certain Software This product may contain copyrighted software that is licensed under the General Public License (“GPL”) and under the Lesser General Public License Version (“LGPL”). The GPL and LGPL licensed code in this product is distributed without any warranty. Copies of these licenses are included in this product. You may obtain the complete corresponding source code (as dened in the GPL) for the GPL Software, and/or the complete corresponding source code of the LGPL Software (with the complete machine- readable “work that uses the Library”) for a period of three years after our last shipment of the product including the GPL Software and/or LGPL Software, which will be no earlier than December 1, 2011, either (1) for free by downloading it from http://support.asus.com/download;

Chapitre 1 : Introduction au produit

1.3.3 Le son à son état pur ......................................................

Chapitre 2 : Informations sur le matériel

Vue générale de la carte mère .................................................... 2-2

de la carte mère .......................................... 2-2

2.3.1 Outils et composants additionnels pour monter

2.3.3 Installation du ventilateur/dissipateur de CPU ..............

Installation de la carte mère .......................................... 2-48

2.3.6 Connexion des prises d'alimentation

Connexion de périphériques SATA ............................... 2-51

2.3.9 Installation d'une carte d'extension ............................... 2-53

2.4 Démarrer pour la première fois .................................................

Chapitre 3 : Le BIOS

3.4.1 System Language (Langue du système) ......................

3.4.3 System Time (Heure du système) .................................

(Conguration des périphériques embarqués) .............. 3-28

3.5.6 APM (Gestion d’alimentation avancée) .........................

3-43v Table des matières

Chapitre 4 : Support logiciel

4.1 Installer un système d’exploitation ............................................ 4-1

4.2.2 Obtenir les manuels des logiciels ...................................

Dénir l’élément RAID dans le BIOS ............................ 4-24

4.4.4 Utilitaire Intel

Créer un disque du pilote RAID sans accéder à l’OS ......4-28

4.5.2 Créer un disque du pilote RAID sous Windows

4.5.3 Installer le pilote RAID lors de l’installation

4.5.4 Utiliser un lecteur de disquettes USB ...........................

Chapitre 5 : Support des technologies multi-GPU

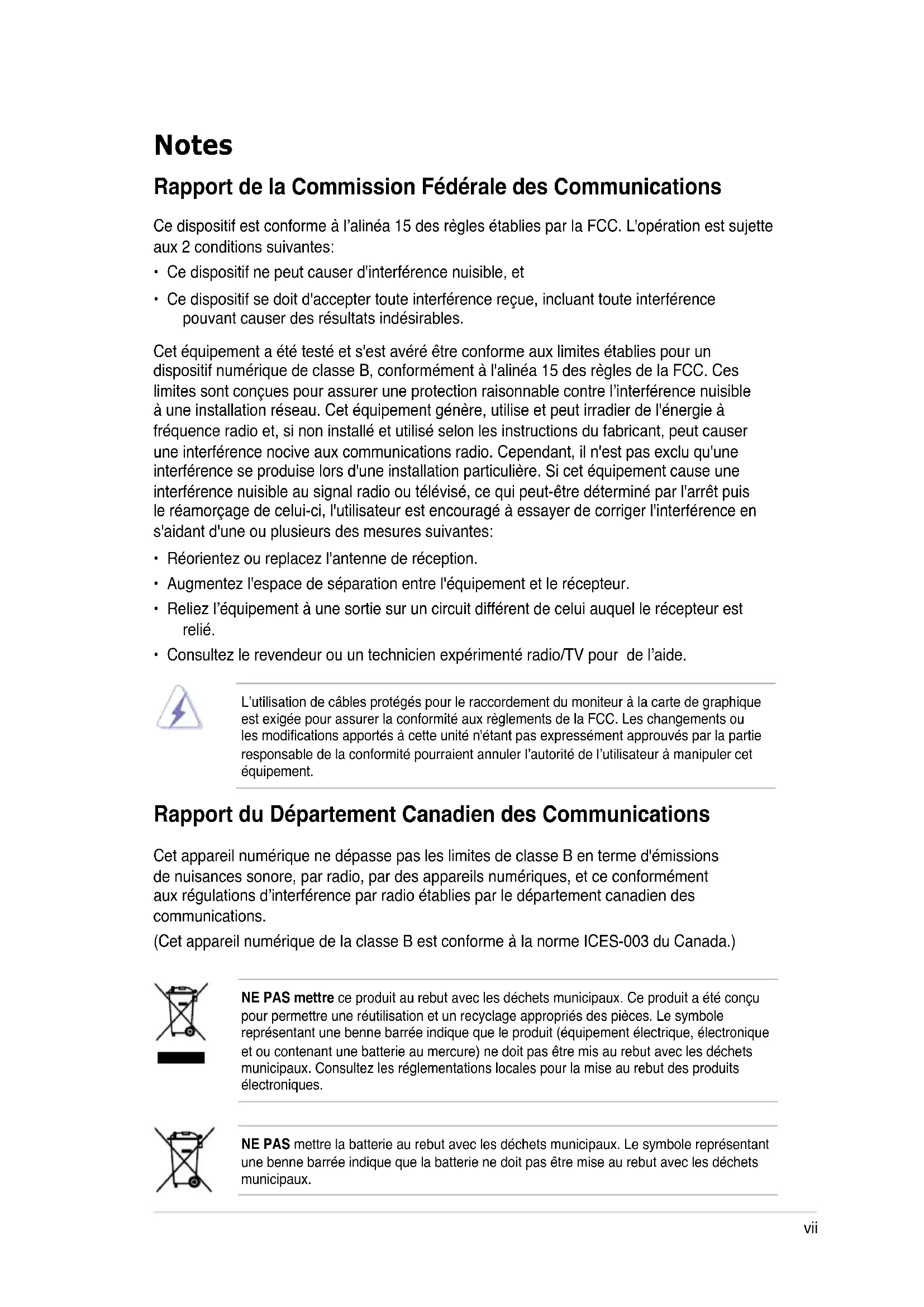

SLI™ ............................. 5-5vii Notes Rapport de la Commission Fédérale des Communications Ce dispositif est conforme à l’alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut causer d'interférence nuisible, et

• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables. Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l’interférence nuisible à une installation réseau. Cet équipement génère, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut causer une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produise lors d'une installation particulière. Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorçage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.

• Augmentez l'espace de séparation entre l'équipement et le récepteur.

• Reliez l’équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.

• Consultez le revendeur ou un technicien expérimenté radio/TV pour de l’aide. L’utilisation de câbles protégés pour le raccordement du moniteur à la carte de graphique est exigée pour assurer la conformité aux règlements de la FCC. Les changements ou les modications apportés à cette unité n'étant pas expressément approuvés par la partie responsable de la conformité pourraient annuler l’autorité de l’utilisateur à manipuler cet équipement. Rapport du Département Canadien des Communications Cet appareil numérique ne dépasse pas les limites de classe B en terme d'émissions de nuisances sonore, par radio, par des appareils numériques, et ce conformément aux régulations d’interférence par radio établies par le département canadien des communications. (Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.) NE PAS mettre ce produit au rebut avec les déchets municipaux. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée indique que le produit (équipement électrique, électronique et ou contenant une batterie au mercure) ne doit pas être mis au rebut avec les déchets municipaux. Consultez les réglementations locales pour la mise au rebut des produits électroniques. NE PAS mettre la batterie au rebut avec les déchets municipaux. Le symbole représentant une benne barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.viii Informations sur la sécurité Sécurité électrique

• Pour éviter tout risque de choc électrique, débranchez le câble d’alimentation de la prise de courant avant de toucher au système.

• Lorsque vous ajoutez ou enlevez des composants, vériez que les câbles d’alimentation sont débranchés avant de relier les câbles de signal. Si possible, déconnectez tous les câbles d’alimentation du système avant d’ajouter un périphérique.

• Avant de connecter ou de déconnecter les câbles de signal de la carte mère, vériez que tous les câbles d’alimentation sont bien débranchés.

• Demandez l’assistance d’un professionnel avant d’utiliser un adaptateur ou une rallonge. Ces appareils risquent d’interrompre le circuit de terre.

• Vériez que votre alimentation délivre la tension électrique adaptée à votre pays. Si vous n’en êtes pas certain, contactez votre fournisseur électrique local.

• Si l’alimentation est endommagée, n’essayez pas de la réparer vous-même. Contactez votre revendeur. Sécurité en opération

• Avant d’installer la carte mère et d’y ajouter des périphériques, prenez le temps de bien lire tous les manuels livrés dans la boîte.

• Avant d’utiliser le produit, vériez que tous les câbles sont bien branchés et que les câbles d’alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des sockets et de la circuiterie.

• Evitez la poussière, l’humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous avez des problèmes techniques avec votre produit contactez un technicien qualié ou appelez votre revendeur. Services de reprise et de recyclage d’ASUS Les programmes de recyclage et de reprise d’ASUS découlent de nos exigences en terme de standards élevés de respect de l’environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr. asus.com/english/Takeback.htm pour plus de détails sur les conditions de recyclage en vigeur dans votre pays.ix Où trouver plus d’informations ? Reportez-vous aux sources suivantes pour plus d’informations sur les produits.

Le site web ASUS offre des informations à jour sur le matériel ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle telle que des coupons de garantie, qui peuvent avoir été ajoutés par votre revendeur. Ces documents ne font pas partie du contenu standard. À propos de ce manuel Ce guide de l’utilisateur contient les informations dont vous aurez besoin pour installer et congurer la carte mère. Comment ce manuel est organisé Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit Ce chapitre décrit les fonctions de la carte mère et les technologies qu’elle supporte.

Chapitre 2 : Informations sur le matériel

Ce chapitre décrit les procédures de conguration matérielles nécessaires lors de l’installation de composants système. Il inclut une description des jumpers et connecteurs de la carte mère.

Chapitre 3 : Le BIOS

Ce chapitre explique comment changer les paramètres système via les menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

Chapitre 4 : Support logiciel

Ce chapitre décrit le contenu du DVD de support livré avec la carte mère.

Chapitre 5 : Support des technologies multi-GPU

Ce chapitre décrit l’installation et la conguration de plusieurs cartes graphiques AMD

SLI™.x Typographie Texte en gras Indique un menu ou un élément à sélectionner. Italique Met l’accent sur une phrase ou un mot. <touche> Une touche entourée par les symboles < et > inférieurs indique une touche à presser Exemple: <Entrée> signie que vous devez presser la touche Entrée <touche1>+<touche2> Si vous devez presser deux touches ou plus en même temps, le nom des touches est lié par un signe +

Exemple: <Ctrl+Alt+D> Conventions utilisées dans ce guide Pour être sûr que vous effectuiez certaines tâches correctement, veuillez prendre notes des symboles suivants. DANGER/AVERTISSEMENT : Ces informations vous permettront d’éviter de vous blesser lors de la réalisation d’une tâche. ATTENTION : Ces informations vous permettront d’éviter d’endommager les composants lors de la réalisation d’une tâche. IMPORTANT : Instructions que vous DEVEZ suivre pour mener à bien une tâche. NOTE : Trucs et informations additionnelles pour vous aider à mener une tâche à bien.xi Résumé des spécications de la RAMPAGE IV EXTREME (continue à la page suivante) CPU Socket Intel

2011 pour la famille de processeurs Intel

Core™ i7 de seconde génération Compatible avec la technologie Intel

Turbo Boost 2.0 varie en fonction des modèles de CPU. ** Visitez www.asus.com pour la liste des CPU Intel supportés Chipset Intel

• Le support Hyper DIMM est soumis aux caractéristiques physiques du CPU. Certains modules Hyper DIMM ne peuvent être installés que sur un slot mémoire par canal. ** Visitez www.asus.com pour la liste des modules mémoire compatibles avec cette carte mère Slots d’extension 4 x slots PCI Express 3.0 x16 (rouges ; en mode lien x16, x16 / x16, x16/x8/x16 ou x16/x8/x8/x8)) 1 x slot PCI Express 3.0 x16 (gris ; en mode lien x8) 1 x slot PCI Express 2.0 x1

• Cette carte mère est compatible avec le standard PCI Express 3.0 lors de l’utilisation de cartes compatibles. Veuillez consulter le site www.asus.com pour la liste des cartes PCIe 3.0 compatibles. Technologie multi-GPU Compatible avec les technologies NVIDIA

X79 Express : - 2 x connecteurs Serial ATA 6.0 Gb/s (rouges) - 4 x connecteurs Serial ATA 3.0 Gb/s (noirs) - Intel

Rapid Storage Technology (RAID 0, 1, 5 et 10) 2 contrôleurs SATA ASMedia

- 2 x ports eSATA 6Gb/s sur le panneau d’E/S - 2 x ports SATA 6Gb/s étendus* (rouges)

• Ces ports ne sont compatibles qu’avec des disques durs. Les lecteurs ATAPI ne sont pas pris en charge. Bluetooth Bluetooth V2.1+EDR Réseau Contrôleur réseau Gigabit Intel

ALC898 7.1 canaux - Protection de la couche audio des disque BD-ROM - Supporte la détection et la réaffectation (en façade uniquement) des jacks audio et la multi-diffusion des ux audio - Port de sortie S/PDIF optique sur le panneau d’E/Sxii Fonctionnalités d’overclocking ROG exclusives ROG OC Key - OSD TweakIt - OSD Monitor ROG Extreme OC Kit - Subzero Sense - VGA Hotwire - Slow Mode - LN2 Mode - PCIe x16 Lane switch - Q_Reset - EZ Plug ROG Connect - RC Poster - RC Remote - RC Diagram - GPU TweakIt ROG iDirect GPU.DIMM Post ROG Extreme Engine Digi+ II - Design d’alimentation CPU à 8 phases - Design d’alimentation VCCSA à 3 phases - Design d’alimentation du contrôleur mémoire à 2 + 2 phases ProbeIt iROG Extreme Tweaker USB BIOS Flashback BIOS Flashback avec bouton dédié Calibration de ligne de charge Outils d’overclocking intelligents - Utilitaire ASUS AI Booster - O.C Prole Protection d’overclocking - COP EX (Component Overheat Protection - EX) - Voltiminder LED II - ASUS C.P.R.(CPU Parameter Recall) Résumé des spécications de la RAMPAGE IV EXTREME (continue à la page suivante)xiii USB Contrôleur USB 3.0 ASMedia : - 8 x ports USB 3.0/2.0 (4 à mi-carte + 4 sur le panneau d’E/S Intel

X79 Express Chipset : - 12 x ports USB 2.0/1.1 (4 ports à mi-carte + 7 ports sur le panneau d’E/S + 1 x port réservé à ROG Connect) Fonctionnalités uniques CPU Level Up ASUS EPU Engine Fonctionnalités exclusives - MemOK! - Boutons dédiés : Mise sous tension, réinitialisation, effacement de la mémoire CMOS (à l’arrière) Solutions thermiques silencieuses - ASUS Fan Xpert - Q-Fan Plus

- ASUS O.C. Prole - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 3 - ROG BIOS Wallpaper ASUS Q-Design - ASUS Q-Connector - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM Connecteurs arrières 1 x port combo souris + clavier PS/2 1 x bouton d’effacement de la mémoire CMOS 1 x bouton ROG Connect (Marche/Arrêt) 2 x ports eSATA 6.0Gb/s 1 x port réseau (RJ-45) 1 x module Bluetooth v2.1+EDR 4 x ports USB 3.0/2.0 (bleus) 8 x ports USB 2.0/1.1 (dont 1 port réservé à ROG Connect) Ports audio 7.1 canaux + 1 port de sortie S/PDIF optique (continue à la page suivante) Résumé des spécications de la RAMPAGE IV EXTREMExiv Connecteurs internes 2 x connecteurs USB 3.0/2.0 supportant 4 ports USB 3.0 additionnels 2 x connecteurs USB 2.0/1.1 supportant 4 ports USB 2.0 additionnels 8 x connecteurs SATA : 4 x connecteurs SATA 6G (rouges) + 4 x connecteurs SATA 3G (noirs) 6 x connecteurs de ventilation : 2 x CPU (4 broches) / 3 x optionnels (4 broches) / 3 x châssis (4 broches) 2 x connecteurs réservés aux capteurs Subzero Sense 1 x en-tête OC Key 1 x en-tête OT (bouton ROG Connect) 7 x points de mesure Probelt 3 x connecteurs pour capteurs thermiques 2 x connecteurs EZ Plug (4 broches de couleur blanche pour les modules mémoire + 6 broches de couleur noire pour les slots PCIe) 1 x connecteur pour port audio en façade (AAFP) 1 x en-tête de sortie SPDIF 1 x connecteur d’alimentation 24 broches EATX 1 x connecteur d’alimentation 8 broches ATX 12V 1 x connecteur d’alimentation 4 broches ATX 12V 1 x jumper de sélection de mode LN2 1 x bouton Slow Mode 1 x bouton GO 1 x bouton de sélection de BIOS 1 x bouton Q-Reset 1 x bouton de mise sous tension 1 x bouton de réinitialisation 1 x connecteur système (Q-Connector) BIOS 2 x ROM BIOS de 64Mo, BIOS UEFI AMI, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS Gérabilité de réseau WfM2.0, DMI2.0, WOL by PME, WOR by PME, PXE Logiciels DVD de support : pilotes et applications - Anti-virus Kaspersky

avec clé de licence d’1 an - ASUS TurboV EVO Utility - ASUS PC Probe II - ASUS Update - ASUS AI Suite II - ASUS AI Charger+ - Daemon Tool Pro Standard - ASUS WebStorage Format ATX étendu : 30.5 cm x 27.2 cm Résumé des spécications de la RAMPAGE IV EXTREME *Les spécications sont sujettes à changement sans avertissement préalable.xv Résumé des spécications de la RAMPAGE IV EXTREME Accessoires 1 x câble ROG Connect 1 x connecteur pont 3-Way SLI 1 x connecteur pont 4-Way SLI 1 x câble SLI 1 x câble CrossFire 1 x Kit 2-en-1 Q-Connector 2 x câbles de signal 2-en-1 SATA 3Gb/s 2 x câbles de signal 2-en-1 SATA 6Gb/s 1 x plaque d’E/S 1 x pack d’étiquettes pour câbles ROG 1 x kit de câbles ProbeIt 1 x OC Key 1 x câble OC Key 1 x module X-Socket Format Format ATX : 30.5 cm x 24.4 cmASUS RAMPAGE IV EXTREME 1-1

Merci d’avoir acheté une carte mère ASUS

RAMPAGE IV EXTREME ! La carte mère offre les technologies les plus récentes associées à des fonctionnalités nouvelles qui en font un nouveau digne représentant de la qualité des cartes mères ASUS ! Avant de commencer à installer la carte mère, vériez le contenu de la boîte grâce à la liste ci-dessous.

1.2 Contenu de la boîte

Vériez que la boîte de la carte mère contienne bien les éléments suivants.

• Si l’un des éléments ci-dessus était manquant ou endommagé, contactez votre revendeur.

• Les éléments illustrés ci-dessus sont données à titre indicatif uniquement. Les spécications du produit peuvent varier selon les modèles.

Chapitre 1 : Introduction au produit

Carte mère ROG RAMPAGE IV EXTREME Accessoires 1 x câble ROG Connect 1 x connecteur pont 3-Way SLI 1 x connecteur pont 4-Way SLI 1 x câble SLI 1 x câble CrossFire 1 x Kit 2-en-1 Q-Connector 2 x câbles de signal 2-en-1 SATA 3Gb/s 2 x câbles de signal 2-en-1 SATA 6Gb/s 1 x plaque d’E/S 1 x pack d’étiquettes pour câbles ROG 1 x kit de câbles ProbeIt 1 x OC Key 1 x câble OC Key 1 x module X-Socket DVD DVD de support pour cartes mères ROG Documentation Manuel Guide d’introduction aux fonctionnalités ROG1-2 Chapitre 1 : Introduction au produit

1.3 Fonctions spéciales

1.3.1 Points forts du produit

Republic of Gamers Republic of Gamers est la crême de la crême. Nous offrons la meilleure ingénierie matérielle, les performances les plus rapides et les idées les plus innovantes. Nous invitons les meilleurs joueurs à venir nous rejoindre. Dans Republic of Gamers, faire preuve de pitié est bon pour les faibles et faire valoir ses droits est la règle. Nous croyons en l’afrmation et nous excellons dans les compétitions. Si votre caractère correspond à nos valeurs, rejoignez le clan des élites et faites sentir votre présence dans Republic of Gamers. Processeurs Intel

Core™ i7 Extreme Edition sur socket 2011 Cette carte mère est compatible avec les derniers processeurs Intel

Sandy-Bridge-E au format LGA2011, intégrant un contrôleur mémoire et PCI Express pour permettre le support de 4 canaux (8 DIMM) de modules DDR3 et 16 voies PCI Express 2.0, pour offrir des performances de haute qualité. Ces processeurs offrent des performances graphiques de très haute qualité. En outre, les processeurs Intel

Sandy-Bridge-E font parti des processeurs les plus éco- énergétiques au monde. Chipset Intel

X79 Express est la puce la plus récente conçue pour supporter la famille de processeurs Intel

Core™ i7 de seconde génération au format 2011. Il offre de meilleures performances via l’utilisation de liens point-à-point série et autorisant une bande passante et une stabilité accrues. Ce chipset supporte également deux ports SATA 6.0 Gb/s et quatre ports SATA 3.0 Gb/s pour un transfert des données rapide et une bande passante doublée par rapport aux système actuels. SLI/CrossFireX à la demande Pourquoi choisir quand vous pouvez avoir les deux ? SLI ou CrossFireX ? Grâce à la Rampage IV Extreme, vous pouvez utiliser les deux congurations à plusieurs processeurs graphiques. La carte mère supporte les technologies SLI/CrossFireX on Demand, supportant une conguration SLI ou CrossFireX. Quelque soit la conguration utilisée, vous pouvez être assuré d’obtenir des graphismes époustouants d’une qualité inégalée. Support des modules mémoire DDR3 cadencés à 2400(O.C.)/2133(O.C.)/1866/ 1600/1333/1066MHz sur quatre canaux Cette carte mère supporte des modules mémoires DDR3 possédant des taux de transfert de données de 2400(O.C.)/2133(O.C.)/1866/1600/1333/1066 MHz MHz fournissant la largeur de bande la plus élevée requise pour les derniers graphismes 3D, le multimédia et les applications Internet. L’architecture à quatre canaux DDR3 quadruple la largeur de bande de votre mémoire, boostant ainsi les performances de votre système.

• En raison de certaines limitations du CPU, les modules mémoire DDR3 cadencés à 2200/2000/1800 MHz fonctionneront par défaut à une fréquence de 2133/1866/1600 MHz. Support USB 3.0 Protez de taux de transferts allant jusqu’à 4.8 Gb/s avec l’USB 3.0, le dernier standard de connectivité. Conçu pour une connexion aisée des derniers composants et périphériques du marché, l’USB 3.0 offre des transfert de données 10X plus rapides et est pleinement compatible avec les composants USB 2.0.ASUS RAMPAGE IV EXTREME 1-3

Le dernier standard PCI Express offre un encodage amélioré pour des performances doublées par rapport à la norme PCIe 2.0 actuelle. La bande passante totale d’un lien x16 peut par exemple atteindre 32GB/s, soit le double offert par le bus PCIe 2.0 avec 16GB/s (en mode x16). De plus, le bus PCIe 3.0 garantit des débits sans précédents, combinés à une transition simple et uide offerte par la rétro-compatibilité avec les standards PCIe 1.0 et PCIe 2.0. Cette interface est non seulement un must pour les utilisateurs PC voués à l’amélioration et l’optimisation des performances graphiques de leur machine, mais aussi une technologie à la pointe et à l’épreuve du temps.

• Cette carte mère est compatible avec le standard PCI Express 3.0 lors de l’utilisation de cartes compatibles. Veuillez consulter le site www.asus.com pour la liste des cartes PCIe 3.0 compatibles. Support de la technologie de stockage Serial ATA 6.0 Gb/s Avec le chipset Intel

X79 Express supportant en natif l’interface de stockage Serial ATA (SATA), cette carte mère offre des débits de données pouvant atteindre jusqu’à 6.0 Gb/s. Protez également d’une extensibilité accrue, d’une extraction des données plus rapide et d’un débit doublé grâce aux ports SATA 6.0 Gb/s supplémentaires.

1.3.2 Performances intelligentes ROG & Overclocking

OSD TweakIt La clé de l’overclocking en temps réel ! Peaunez les réglages de votre système en temps réel par le biais d’une interface graphique superposée apparaissant directement sur l’écran. OSD TweakIt offre un ensemble de fonctionnalités critiques et matérielles pour une mise au point du système à la volée. OSD Monitor La meilleure solution de surveillance en temps réel Parce qu’avoir toutes les informations en main est la clé du succès, l’utilitaire Monitor OSD vous permet de surveiller l’état du système en temps réel par le biais d’une interface graphique superposée apparaissant directement sur l’écran. Cet utilitaire permet de visualiser les codes du POST en temps réel, ainsi qu’une vue d’ensemble complète de l’état des composants et même les informations fournies par les applications VGA Hotwire et Subzero Sense, le tout à un pure niveau matériel. Subzero Sense Découvrez à quel point votre système est refroidi Vous aimez l’overclocking en mode LN2 mais rencontrez des problèmes de détection de température de la carte mère ? Plus d’inquiétudes à avoir ! Avec Subzero Sense vous pouvez obtenir la température du système même si celle-ci est proche du zéro absolu. VGA Hotwire Survoltage de cartes graphiques sans risque Vous êtes un fan de survoltage mais en avez assez de souder les minuscules résistances variables ? Grâce à VGA Hotwire, branchez le câble à deux conducteurs sur la carte et soudez deux autres conducteurs sur le régulateur de tension de la carte graphique pour pouvoir ajuster minutieusement le voltage et atteindre de nouveaux sommets de performances, le tout sans risques1-4 Chapitre 1 : Introduction au produit

Extreme Engine Digi+ II Combinaison puissante d’éléments analogiques et numériques Le moteur Extreme Engine Digi+ II passe au niveau supérieur et est maintenant équipé de condensateurs métalliques noirs 10K fabriqués tout spécialement au Japon. Le tout nouveau design numérique du régulateur de tension permet quant à lui des performances ultimes grâce aux possibilités de réglage des fréquences du processeur et de la mémoire. En outre, cette évolution innovante et à la pointe de l’industrie offre une solution de gestion idéale garantissant une plus grande efcacité et stabilité ainsi que de meilleures performances. ROG Connect Plug and Overclock - l’overclocking hardcore ! Surveillez l’état de votre PC de bureau et réglez ses paramètres en temps réel via un PC portable—tout comme le ferait un ingénieur automobile—avec ROG Connect. RC fait le lien entre votre système principal et un PC portable par le biais d’un simple câble USB, pour vous permettre non seulement de visualiser les codes POST et l’état des composants en temps réel sur votre ordinateur portable, mais aussi d’effectuer des réglages sur le moment à un niveau purement matériel. ROG iDirect Tunez votre PC à partir de votre iPhone ou iPad ! ROG iDirect offre une toute nouvelle expérience en matière d’overclocking ! Grâce à la carte Bluetooth accompagnant une sélection de cartes mères ROG ASUS, vous pouvez désormais surveiller l’état de votre ordinateur et overclocker ses paramètres de voltages et de fréquences en temps réel et sans l directement depuis votre iPhone ou iPad ! GPU.DIMM Post Solution de dépannage simpliée de vos composants dans le BIOS ! Vous ne savez plus quoi faire face aux problèmes de détection de vos modules mémoire ou de votre carte graphique ? Accédez au BIOS pour découvrir une solution de dépannage rapide. Cette fonctionnalité vous aide à analyser le problème an d’obtenir une solution de dépannage immédiate avant de tenter un overclocking. Fini les doutes, obtenez un contrôle total de tous les coposants. L’overclocking n’aura jamais été aussi simple. iROG Interface de contrôle intelligente iROG est un circuit intégré spécial qui active plusieurs fonctions ROG, mettant à votre disposition à tout moment toutes les capacités de la carte mère ! Cette conception permet le contrôle des utilisateurs avancés et la gestion à effectuer au niveau matériel. iROG augmente grandement le plaisir lors de l’overclocking pour les férus de PC et fourni une maintenance du système et une gestion avec un contrôle plus efcace. ProbeIt Un contact direct avec l’overclocking matériel ProbeIt met n aux problèmes de conjecture lors des tentatives de localisation des points de mesure de la carte mère, en les identiant clairement sous la forme de 8 sets de points de détection pour que vous puissiez aisément identier les points de mesure appropriés lors de l’utilisation d’un multimètre.ASUS RAMPAGE IV EXTREME 1-5

BIOS Flashback Deux ROM BIOS. Deux réglages de BIOS. Deux fois plus de exibilité d’overclocking. La prière des enthousiastes d’overclocking à été entendue ! Avec le nouveau BIOS Flashback, vous pouvez dès maintenant assouvir votre passion en toute conance. BIOS Flashback offre aux overclockeurs la possibilité de sauvegarder deux versions du BIOS simultanément. Tout comme vous sauvegarderiez une partie de jeu, un BIOS peut être utilisé pour une aventure en mode overclocking, alors que l’autre BIOS peut stocker une quelconque version. BIOS Flashback offre la conance ultime aux fans d’overclocking ! D’une simple pression du bouton BIOS, vous pouvez aisément choisir quel BIOS à sauvegarder ou à partir duquel vous souhaitez démarrer. USB BIOS Flashback La mise à jour du BIOS n’aura jamais été aussi simple ! USB BIOS Flashback est le moyen le plus efcace pour mettre à jour le BIOS ! il permet aux fans d’overclocking de tester leur BIOS de la manière la plus simple qui soit. Aucun accès au BIOS ou au système d’exploitation n’est nécessaire. Connectez simplement la clé USB sur le port ROG Connect et maintenez le bouton ROG Connect enfoncé pendant 2 secondes. Le BIOS sera automatiquement mis à jour. USB BIOS Flashback est sans aucun doute l’outil de mis à jour du BIOS ultime pour les amateurs d’overclocking ! CPU Level Up Une mise à niveau d’un simple clic ! Vous avez toujours souhaité avoir un CPU plus puissant ? Mettez à niveau votre CPU sans coût additionnel avec la fonction ROG CPU Level Up ! Choisissez simplement le CPU que vous souhaitez overclocker et la carte mère fera le reste. Appréciez la nouvelle vitesse du CPU et protez instantanément des nouvelles performances ! L’overclocking n’a jamais été aussi simple. Extreme Tweaker L’outil incontournable de tuning des performances Extreme Tweakers est l’outil indispensable pour ajuster les réglages de votre système an d’obtenir des résultats d’overclocking optimums. Que vous souhaitiez ajuster la fréquence, les options de surtension ou les paramètres de timing de la mémoire, Extreme Tweakers est l’outil que vous recherchez ! Voltiminder LED II Rappel des paramètres de voltage Lors de la chasse aux performances extrêmes, l’ajustement des paramètres de surtension est critique mais risqué. Faisant ofce de "zone rouge" d’un tachymètre, le voyant Voltiminder LED II afche l’état de la tension du CPU, du contrôleur PCH et de la mémoire de manière intuitive et colorée. Le voyant Voltiminder LED offre une solution de surveillance rapide du voltage pour les overclockeurs. Component Overheat Protection-EX (COP EX) Overclocking en toute conance grâce au système de protection contre les brûlures pour les chipsets et le CPU ! COP EX permet aux adeptes de l’overclocking d’augmenter les voltages du chipset sans avoir à se soucier des risques de surchauffe. Cette fonction peut aussi être utilisée pour surveiller et protéger un CPU de la surchauffe. COP EX offre plus de liberté et de tranquillité pour les performances maximales.1-6 Chapitre 1 : Introduction au produit

Loadline Calibration Boost optimal des performances pour un overclocking extrême du CPU ! La fonction Loadline Calibration (Calibration de ligne de charge) assure un voltage stable et du optimal du CPU lorsque la charge du CPU est importante. Elle permet aux overclockers d’apprécier les qualités optimales d’overclocking de la carte mère.

1.3.3 Le son à son état pur

Son sur 7.1 canaux Protez d’un son de très haute qualité sur votre ordinateur ! Le CODEC HD Audio (High Denition Audio, précédemment nommé Azalia) offre un son sur

7.1 canaux de haute qualité (192KHz/24-bits) ainsi qu’une fonctionnalité de détection et de

ré-affectation des prises et la possibilité de multi-diffusion des ux audio.

X-Socket Utilisez le système de refroidissement qui vous plaît Vous n’avez plus besoin de vous séparer de votre dissipateur LGA1366 onéreux. Avec X- Socket, vous pouvez utiliser un dissipateur pour socket LGA1366 sur le socket 2011 et ainsi maximiser votre achat. Interrupteurs embarqués Dites adieu aux jumpers ! Une simple pression de ce bouton lors d’un overclocking permet aux joueurs de régler les performances en toute simplicité sans avoir à passer par des jumpers. Q-Fan Plus Silence et refroidissement optimisés La technologie Q-Fan Plus ajuste la vitesse du ventilateur en fonction de la charge du système pour assurer un fonctionnement silencieux, frais et efcace. En outre, un câble pour capteur thermique spécial est fourni pour détecter le température de n’importe quel composant. Lorsque vous utilisez un ou plusieurs ventilateurs optionnels, la fonction Q-Fan peut être appliquée à un maximum de 3 dispositifs de votre choix. ASUS Q-Connector Connexions rapides et précises Vous pouvez utiliser ASUS Q-Connector pour connecter ou déconnecter les câbles de la façade avant du châssis en quelques étapes simples. Cet adaptateur unique vous évite d’avoir à connecter un câble à la fois, permettant une connexion simple et précise.ASUS RAMPAGE IV EXTREME 1-7

La meilleure protection contre les virus et les logiciels espions Kaspersky

Anti-Virus Personal offre une protection optimale pour les utilisateurs individuels et les petites PME et est basé sur des technologies anti-virus avancées. Ce produit intègre le moteur Kaspersky

Anti-Virus, mondialement connu pour obtenir des taux de détection de programmes malveillants parmi les plus élevés de l’industrie.1-8 Chapitre 1 : Introduction au produit

Chapitre 1ASUS RAMPAGE IV EXTREME 2-1

2.1 Avant de commencer

Suivez les précautions ci-dessous avant d’installer la carte mère ou d’en modier les paramètres.

• Débranchez le câble d’alimentation de la prise murale avant de toucher les composants.

• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l’alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.

• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d’origine.

Avant d’installer ou de désinstaller un composant, assurez-vous que l’alimentation ATX est éteinte et que le câble d’alimentation est bien débranché

Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

Chapitre 22-2 Chapitre 2 : Informations sur le matériel

2.2.1 Diagramme de la carte mère

Reportez-vous à la section 2.2.9 Connecteurs internes et 2.3.10 Connecteurs arrières pour plus d’informations sur les connecteurs internes et externes.

Vue générale de la carte mèreASUS RAMPAGE IV EXTREME 2-3

2.2.2 Contenu du diagramme

Connecteurs/Slots/Boutons/LED Page

1. Bouton Q Reset 2-14

2. Connecteurs de ventilation (4-pin CPU_FAN;

4-pin CPU_OPT; 4-pin CHA_FAN1/2/3; 4-pin OPT_FAN1/2/3) 2-31

3. Connecteurs pour capteurs thermiques (2-pin OPT_TEMP1–3)

4. Canaux A et B pour modules mémoire DDR3

5. Connecteurs d’alimentation ATX

7. Canaux C et D pour modules mémoire DDR3

8. Connecteur VGA Hotwire

10. Jumper de sélection de mode LN2

12. Bouton de mise sous tension

13. Bouton de réinitialisation

14. Interrupteur de permutation de voie PCIe x16

17. Connecteurs Subzero Sense

18. Connecteurs SATA 3.0Gb/s Intel

19. Connecteurs SATA 6.0Gb/s Intel

20. Connecteurs SATA 6.0Gb/s ASMedia

(7-pin SATA6G_E1/E2 [rouges]) 2-27

21. Bouton de permutation du BIOS

22. Connecteur panneau système (20-8 pin PANEL)

23. Connecteurs USB 2.0 (10-1 pin USB910; USB1112)

25. Connecteur pour port audio en façade (10-1 pin AAFP)

26. Connecteur audio numérique (4-1 pin SPDIF_OUT)

28. Connecteur OC Key (10-1 pin OC_KEY)

2-242-4 Chapitre 2 : Informations sur le matériel

La carte mère est livrée avec un socket LGA2011 conçu pour l’installation d’un processeur de la famille Intel

Core™ i7 de seconde génération.

• Lors de l’achat de la carte mère, vériez que le couvercle PnP est sur le socket et que les broches de ce dernier ne sont pas pliées. Contactez votre revendeur immédiatement si le couvercle PnP est manquant ou si vous constatez des dommages sur le couvercle PnP, sur le socket, sur les broches ou sur les composants de la carte mère.

Conservez-bien le couvercle après avoir installé un la carte mère. ASUS ne traitera les requêtes de RMA (Return Merchandise Authorization) que si la carte mère est renvoyée avec le couvercle sur le socket LGA2011.

• La garantie du produit ne couvre pas les dommages inigés aux broches du socket s ’ils résultent d’une mauvaise installation/retrait du CPU, ou s’ils ont été inigés par un mauvais positionnement, par une perte ou par une mauvaise manipulation au retrait du couvercle PnP de protection du socket. Assurez-vous que tous les câbles soient débranchés lors de l’installation du CPU. Socket 2011 de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-5

2.2.4 Mémoire système

La carte mère est livrée avec huit sockets pour l’installation de modules mémoire Double Data Rate 3 (DDR3). Un module DDR3 possède les même dimensions physiques qu’un module DDR2 mais s’encoche différemment pour éviter son installation sur des sockets DDR ou DDR2. NE PAS installer de module mémoire DDR ou DDR2 sur les slots DDR3. Congurations mémoire recommandées Slots DDR3 de la RAMPAGE IV EXTREME2-6

Chapitre 2 : Informations sur le matériel

Congurations mémoire Vous pouvez installer des modules mémoire DDR3 non taponnée et non ECC de 1 Go, 2 Go, 4 Go et 8 Go sur les sockets DDR3.

• Vous pouvez installer des modules mémoire de tailles variables dans le Canal A, B, C et D. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les congurations Quad-Channel (Qautre canaux). Tout excédant de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• En raison de certaines limitations de CPU, les modules mémoire DDR3 cadencés à 2200/2000/1800 MHz fonctionneront par défaut à une fréquence de 2133/1866/1600 MHz.

• La capacité mémoire maximum de 64Go peut être atteinte avec des modules mémoire de 8Go ou plus. ASUS mettra à jour la liste des modules mémoire compatibles avec cette carte mère dès la mise sur le marché de ce type de mémoire.

• Selon les spécications de CPU Intel, un voltage pour module mémoire inférieur à 1.65V est recommandé pour protéger le processeur.

• Installez toujours des modules mémoire dotés avec la même latence CAS. Pour une compatibilité optimale, achetez des modules mémoire de même marque.

En raison d’une limitation d’adresse mémoire sur les systèmes d’exploitation Windows 32 bits, seuls 3Go de mémoire ou moins peuvent être utilisés si vous installez 4 Go de mémoire sur la carte mère. Pour utiliser la mémoire de manière optimale, nous vous recommandons d’effectuer une des opérations suivantes :

Si vous utilisez un système d’exploitation Windows 32 bits, installez un maximum de 3Go de mémoire système.

Installez un système d’exploitation Windows 64 bits si vous souhaitez installez 4 Go ou plus de mémoire sur la carte mère. Pour plus de détails, consultez le site de Microsoft

Cette carte mère ne supporte pas les modules mémoire conçus à base de puces de 512 Mo (64MB) ou moins (la capacité des puces mémoire se calcule en Mégabits, 8 Mégabits/Mb = 1 Megabyte/MB).

• La fréquence par défaut d’opération de la mémoire dépend de son SPD. Par défaut, certains modules mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant. Pour opérer à la fréquence indiquée par le fabricant ou à une fréquence plus élevée, consultez la section

3.4 Menu Extreme Tweaker

pour ajuster la fréquence manuellement.

• Les modules mémoire ont besoin d’un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (8 modules mémoire) ou en overclocking.ASUS RAMPAGE IV EXTREME 2-7

continue à la page suivante )2-10 Chapitre 2 : Informations sur le matériel

continue à la page suivante

Chapitre 2 : Informations sur le matériel

continue à la page suivante

continue à la page suivante

(suite de la liste des modules DDR3 1333 MHz compatibles )2-14 Chapitre 2 : Informations sur le matériel

Chapitre 2 : Informations sur le matériel

Assurez-vous d’avoir bien débranché le câble d’alimentation avant d’ajouter ou de retirer des cartes d’extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. N° Description 1 Slot PCIe 3.0 x16_1 2 Slot PCIe 3.0 x8_2A 3 Slot PCIe 3.0 x8_2B 4 Slot PCIe 3.0 x16/8_3 5 Slot PCIe 2.0 x1_1 6 Slot PCIe 3.0 x8_4

• Référez-vous au tableau suivant pour plus de détails sur la conguration des slots. Slot PCIe x16 # Une carte graphique SLI/CF 3 way SLI/CFX Quad SLI/CFX

• Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance électrique adéquate lors de l'utilisation des technologies CrossFireX™ ou SLI™.

• Lors de l’utilisation simultannée de 4 cartes graphiques, assurez-vous de connecter la prise d’alimentation 6 broches destinée aux slots PCIe.

• Connectez un ventilateur châssis au connecteur CHA_FAN1/2/3 de la carte mère lors de l’utilisation de multiples cartes graphiques pour une meilleur environnement thermique.ASUS RAMPAGE IV EXTREME 2-17

Chapitre 2 : Informations sur le matériel

Les boutons embarqués vous permettent de booster les performances lorsque vous travaillez à système ouvert. Idéal pour l’overclocking et les joueurs qui changent continuellement de conguration pour augmenter les performances du système.

1. Bouton de mise sous tension

La carte mère intègre un bouton d’alimentation vous permettant d’allumer ou d’éteindre le système. Ce bouton s’allume lorsque le système est fourni en courant électrique pour indiquer que le système doit être éteint et tous les câbles débranchés avant d’enlever ou installer la carte mère dans le châssis. L’illustration ci-dessous offre l’emplacement de ce bouton sur la carte mère.

2. Bouton de réinitialisation

Appuyez sur l’interrupteur de redémmage pour redémarrer le système. Bouton de réinitialisation de la RAMPAGE IV EXTREME Bouton de mise sous tension de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-19

Appuyez sur le bouton GO avant le POST pour activer MemOK! ou appuyez dessus pour charger rapidement le prol préconguré (chier GO_Button) pour effectuer des réglages d’overclocking dans le système d’exploitation. Bouton GO de la RAMPAGE IV EXTREME

La carte mère est fournie avec deux BIOS. Appuyez sur le bouton BIOS pour basculer d’un BIOS à l’autre et charger des congurations ddifférentes. Les LED BIOS situées à côté indiquent le BIOS que vous utilisez. Bouton BIOS de la RAMPAGE IV EXTREME2-20

Chapitre 2 : Informations sur le matériel

5. Interrupteurs de voie PCIe x16

Ces interrupteurs à glissière vous permettent d’activer ou de désactiver les slots PCIe x16 correspondants. Si une des cartes PCIe x16 installée est en panne, vous pouvez utiliser l’interrupteur à glissière pour détecter quelque carte est défectueuse. Interrupteurs de voie PCIe x16 de la

Si le jumper LN2_Mode ne fonctionne pas et que votre processeur ne se relance pas, appuyez sur le bouton Q reset pour couper momentanément l’alimentation du processeur et ainsi aider ce dernier à se relancer. Bouton Q reset de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-21

7. Interrupteur Slow Mode

L’interrupteur Slow Mode est employé lors des tests LN2. Certains processeurs possèdent une plage de température optimale réduite pour pouvoir fonctionner à une fréquence maximale. Une température trop chaude ou trop froide peut causer des problèmes d’instabilité sur ces plages de fréquence élevées. Par exemple, un processeur peut nécessiter une température de -80C pour pouvoir fonctionner à une fréquence de 5.8GHz, soit -75C lorsque celui-ci est inactif pour qu’il puisse rester stable à 5.8GHz. Une augmentation ou une baisse soudaine de la température peut être fatale. Le processeur restera toutefois stable à des fréquences inférieures quel que soit la température. Lorsque le processeur passe d’un état de charge élevé à un état de charge faible et que la température ne monte pas assez vite, il se peut qu’il plante. Pour surmonter cette difficulté, utilisez simplement cet interrupteur pour “ralentir” le processeur instantanément. Basculer en mode ‘ralenti’ lors de moments critiques lorsque l’équilibre entre la température et la fréquence est disproportionné peut aider à éviter que le processeur ne plante, et ce même lors de tentatives de démarrage du système avec des températures relativement basses. Interrupteur Slow Mode de la

RAMPAGE IV EXTREME2-22

Chapitre 2 : Informations sur le matériel

2.2.7 LED embarquées

La carte mère est livrée avec des LED indiquant le voltage du CPU, de la mémoire, du northbridge et du southbridge. Vous pouvez ajuster les voltages dans le BIOS. Il y a également une LED indiquant l’activité du disque dur et un interrupteur embarqué de mise sous tension. Pour plus d’informations sur les ajustements du voltage, référez-vous au paragraphe

Voltiminder LED II offre non seulement plusieurs points de mesure de divers voltages mais aussi une variété de voyants lumineux (LED) indiquant quel voltage est sondé. Ceci est particulièrement utile lors du dépannage d’échecs d’overclocking. Voltiminder LED II intègre le set de voyants lumineux suivant : GND, CPU_VCORE, CPU_VSA, CPU_VTT, PCH_1.1V, PCH_1.5V, DRAM_AB et DRAM_CD. Par exemple, lorsque le système ne parvient pas à accéder au POST et que le voyant lumineux CPU_VTT s’allume, cela veut dire que le réglage déni dans le BIOS pour le voltage VTT du CPU est la source du problème. Voyants Voltiminder LED II de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-23

La LED du disque dur est conçue pour indiquer l'activité du disque dur. Elle clignote lors de l'écriture ou de la lecture de données. Elle reste éteinte si aucun disque dur n'est connecté à la carte mère ou si le disque dur ne fonctionne pas. LED du disque dur de la RAMPAGE IV EXTREME

La LED du BIOS indique m’activité du BIOS. Appuyez sur le bouton BIOS pour basculer du BIOS1 au BIOS2. La LED correspondante du BIOS s’allume. LED BIOS de la RAMPAGE IV EXTREME2-24 Chapitre 2 : Informations sur le matériel

Clignotant : Indique que MemOK! a été activé avant le POST. Allumé : Indique que le système charge le prol pré-conguré (chier GO_Button) pour un overclocking temporaire lorsque vous êtes sous le système d’exploitation. LED GO de la RAMPAGE IV EXTREME

Les Q-LED vérient les composants clés (CPU, DRAM, carte VGA ainsi que les périphériques de démarrage) en séquence au démarrage de la carte mère. Si une erreur est détectée, la LED correspondante s’allume jusqu’à ce que le problème soit résolu. Cette solution conviviale offre une méthode intuitive pour détecter la racine du problème. Q-LED de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-25

La carte mère est fournie avec un interrupteur d’alimentation qui s’allume pour indiquer que le système est soit allumé, en veille ou en veille prolongée. Ceci vous rappelle d’éteindre le système et de débrancher le câble d’alimentation avant d’ajouter ou retirer des éléments de la carte mère. L’illustration indique l’emplacement de l’interrupteur d’alimentation embarqué. LED d’alimentation de la RAMPAGE IV EXTREME

Ces voyants offrent un système d'afchage à code symbolisé par deux valeurs numériques pour vous informer de l'état du système. Consultez le tableau de debogage pour plus d'informations. LED de debogage de la RAMPAGE IV EXTREME2-26

Chapitre 2 : Informations sur le matériel

Tableau de débogage Code Description

Chapitre 2 : Informations sur le matériel

Tableau de débogage (suite) Code Description

Tableau de débogage (suite) Points de référence ASL Code Description

1. Jumper de sélection du mode LN2 (3-pin LN2)

Lorsque le mode LN2 est activé, la carte mère ROG est optimisée pour remédier au bug de démarrage à froid au moment du POST de manière à s’assurer que le système démarre correctement. Jumper LN2 de la RAMPAGE IV EXTREME

L’en-tête OT est réservé à la connexion d’un câble 2 broches spécique (vendu séparément) permettant d’activer ou désactiver rapidement la fonction OC Key sans avoir à utiliser le bouton ROG Connect localisé sur le panneau d’E/S. En-tête OT de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-31

2.2.9 Connecteurs internes

1. Connecteurs SATA 6.0 Gb/s Intel

X79 (7-pin SATA6G_1/2 [rouges]) Ces connecteurs sont destinés à des câbles Serial ATA pour la connexion de disques durs Serial ATA 6.0 Gb/s. Si vous installez des disques durs Serial ATA, vous pouvez créer des ensembles RAID 0, 1, 5 et 10 avec la technologie Intel

Rapid Storage via le contrôleur RAID Intel

Ces connecteurs sont réglés en mode [AHCI Mode] par défaut. Si vous souhaitez créer une conguration RAID Serial ATA via ces connecteurs, réglez l’élément SATA Mode du BIOS sur [RAID Mode]. Voir section 3.5.3 SATA Conguration pour plus de détails.

• Avant de créer un volume RAID, consultez la section

4.4 Congurations RAID ou le

guide de conguration RAID inclut dans le dossier Manual du DVD de support.

XP Service Pack 3 ou ultérieur avant d’utiliser les connecteurs Serial ATA. La fonction RAID SATA (RAID 0, 1, 5, et 10) n’est prise en charge que si vous avez installé Windows

XP SP3 ou une version ultérieure.

Pour l’utilisation de la fonction NCQ, réglez l’élément SATA Mode du BIOS sur [AHCI Mode]. Voir section 3.5.3 SATA Conguration pour plus de détails. Connecteurs SATA 6.0Gbs Intel de la RAMPAGE IV EXTREME2-32 Chapitre 2 : Informations sur le matériel

Ces connecteurs sont destinés à des câbles Serial ATA 3Gb/s pour la connexion de disques durs et de lecteurs optiques Serial ATA 3Gb/s. Si vous installez des disques durs SATA sur les connecteurs, vous pouvez créer une conguration RAID 0, 1, 5, et 10 avec la technologie Intel

Ces connecteurs sont réglés en mode [AHCI Mode] par défaut. Si vous souhaitez créer une conguration RAID Serial ATA via ces connecteurs, réglez l’élément SATA Mode du BIOS sur [RAID Mode]. Voir section 3.5.3 SATA Conguration pour plus de détails.

• Avant de créer un volume RAID, consultez la section

4.4 Congurations RAID ou le

guide de conguration RAID inclut dans le dossier Manual du DVD de support.

XP Service Pack 3 ou ultérieur avant d’utiliser les connecteurs Serial ATA. La fonction RAID SATA (RAID 0, 1, 5, et 10) n’est prise en charge que si vous avez installé Windows

XP SP3 ou une version ultérieure.

Pour l’utilisation de la fonction NCQ, réglez l’élément SATA Mode du BIOS sur [AHCI Mode]. Voir section 3.5.3 SATA Conguration pour plus de détails. Connecteurs SATA 3Gb/s de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-33

3. Connecteur Serial ATA 6.0Gb/s ASMedia

(7-pin SATA6G_E1/E2 [rouges]) Ce connecteur est destiné à un câble Serial ATA pour la connexion de disques durs et de lecteurs optiques Serial ATA 6Gb/s. Connecteur SATA 6Gb/s ASMedia de la RAMPAGE IV EXTREME

• Les connecteurs SATA6G_E1/E2 (rouges) ne peuvent être utilisés que pour les disques de données. Les lecteurs ATAPI ne sont pas pris en charge.

XP Service Pack 3 ou ultérieur avant d’utiliser les connecteurs Serial ATA.

Pour l’utilisation de la fonction NCQ, réglez l’élément Asmedia Storage Controller du BIOS sur [Enabled]. Voir section 3.5.5 Onboard Devices Conguration pour plus de détails.

4. Connecteur Subzero Sense

Ce connecteur vous permet de connecter le câble de l’outil de test (vendu séparément) des températures pouvant être utilisé pour mesure la température de la carte mère via le BIOS, OC Key ou TurboV EVO sans avoir à faire l’achat de multimètres coûteux. Connecteur Subzero Sense de la RAMPAGE IV EXTREME Subzero Sense détecte la température ambiante aux alentour du connecteur lorsqu’il est branché.2-34 Chapitre 2 : Informations sur le matériel

Ces connecteurs sont dédiés à la connexion de ports USB3.0 additionnels et est conforme au standard USB 3.0 qui peut supporter un débit pouvant atteindre jusqu’à

4.8 Gbps.. Si le panneau avant de votre châssis intègre un connecteur USB 3.0, vous

pouvez utiliser ce connecteur pour brancher un périphérique USB 3.0. Connecteur USB 3.0 de la RAMPAGE IV EXTREME Connectez le module USB 3.0 ASUS sur ce connecteur pour proter des ports USB 3.0 en façade de châssis.

6. Connecteurs de câbles de détection thermique (2-pin OPT_TEMP1/2/3)

Ces connecteurs sont destinés à la gestion de la température. Connectez une extrémité des câbles de détection thermique à ces connecteurs puis placez l’autre extrémité sur les périphériques dont vous souhaitez contrôler la température. Le ventilateur optionnel 1/2/3 peut fonctionner avec les capteurs de température, permettant un meilleur refroidissement. Activez l’élément OPT FAN1/2/3 overheat protection du BIOS si vous connectez un câble de détection thermique sur ces connecteurs. Connecteurs de câble de détection thermique de la RAMPAGE IV EXTREME Les câbles de détection thermique sont vendus séparément.ASUS RAMPAGE IV EXTREME 2-35

Ces connecteurs sont dédiés à des ports USB2.0. Connectez le câble du module USB à l’un de ces connecteurs, puis installez le module dans un slot à l’arrière du châssis. Ces connecteurs sont conformes au standard USB 2.0 qui peut supporter jusqu’à 480 Mbps de vitesse de connexion. Ne connectez pas de câble 1394 aux connecteurs USB pour éviter d’endommager la carte mère ! Si votre châssis intègre des ports USB en façade, Vous pouvez raccorder un câble USB à ces connecteurs. Connectez le câble USB sur le ASUS Q-Connector (USB, bleu) en premier, puis installez le Q-Connector (USB) sur le connecteur USB de la carte mère. Connecteurs USB 2.0 de la RAMPAGE IV EXTREME Le module USB 2.0 est vendu séparément.2-36 Chapitre 2 : Informations sur le matériel

8. Connecteur audio numérique (4-1 pin SPDIF_OUT)

Ce connecteur est destiné à un/des port/s additionnel Sony/Philips Digital Interface (S/PDIF). Le module S/PDIF est vendu séparément. Connecteur audio numérique de la RAMPAGE IV EXTREME

9. Connecteur VGA Hotwire

Le connecteur VGA Hotwire vous permet de régler de manière précise le voltage de votre carte graphique via le BIOS, OC Key ou TurboV EVO, et ce pour éviter d’endommager votre carte. Connectez une extrémité du câble 2 broches (vendu séparément) au connecteur VGA Hotwire et l’autre extrémité à la carte graphique pour en modier le voltage. PLL Vmem Vcore PLL Vmem Vcore Connecteur VGA Hotwire de la RAMPAGE IV EXTREME

• Cette carte mère ne supporte pas d’incréments de voltage supérieurs à 3.3V.

• Le réglage d’un voltage trop élevé peut endommager la carte graphique de manière permanente.ASUS RAMPAGE IV EXTREME 2-37

10. Connecteurs de ventilation

(4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin CHA_FAN1/2/3; 4-pin OPT_FAN1/2/3) Connectez les câbles des ventilateurs à ces connecteurs sur la carte mère, en vous assurant que le l noir de chaque câble corresponde à la broche de terre de chaque connecteur. N’oubliez pas de connecter le câble du ventilateur pour CPU au connecteur CPU_Fan de la carte mère. Un ux d’air insufsant dans le châssis peut endommager les composants de la carte mère. Ce connecteur n’est pas un jumper ! Ne placez pas de capuchon de jumper sur ce connecteur.

• Le connecteur CPU_FAN supporte les ventilateur pour CPU d'une puissance maximale de 1A (12 W).

• Connectez un ventilateur pour châssis sur le connecteur CHA_FAN1/2 de la carte mère lorsque vous utilisez de multiples cartes graphique pour garantir un environnement thermique optimal. Connecteurs de ventilation de la RAMPAGE IV EXTREME2-38 Chapitre 2 : Informations sur le matériel

12 Connecteurs d’alimentation ATX (24-pin EATXPWR; 4-pin EATX12V_1; 8-pin EATX12V_2) Ces connecteurs sont destinés aux prises d’alimentation ATX. Les prises d’alimentation sont conçues pour n’être insérées que dans un seul sens dans ces connecteurs. Trouvez le bon sens et appuyez fermement jusqu’à ce que la prise soit bien en place. Connecteurs d’alimentation de la RAMPAGE IV EXTREME

11. Connecteur pour port audio en façade (10-1 pin AAFP)

Ce connecteur est dédié au module E/S audio du panneau avant qui supporte les standards AC ‘97 audio et HD Audio.

• Nous vous recommandons de brancher un module High-Denition Audio sur ce connecteur pour bénécier de la fonction High Denition Audio de la carte mère.

• Si vous souhaitez connecter un module High-Denition Audio en façade via ce connecteur, assurez-vous que l’élément Front Panel Type du BIOS soit réglé sur [HD]. Pour les modules AC'97, réglez l’élément Front Panel Typ sur [AC97]. Par défaut, ce connecteur est déni sur [HD Audio]. Connecteur audio pour panneau avant de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-39

• Pour un système totalement conguré, nous vous recommandons d’utiliser une alimentation conforme à la spécication 2.0 (ou version ultérieure) ATX 12 V, et qui fournit au minimum de 450 W.

N’oubliez pas de connecter la prise EATX12V 4/8 broches sinon le système ne démarrera pas.

Une alimentation plus puissante est recommandée lors de l’utilisation d’un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l’alimentation est inadéquate.

• Si vous souhaitez utiliser deux/trois cartes graphiques PCI Express x16, utilisez une unité d’alimentation pouvant délivrer 1000W ou plus pour assurer la stabilité du système.

• Si vous n’êtes pas certain de l’alimentation système minimum requise, référez-vous à la page Calculateur de la puissance recommandée pour votre alimentation sur http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=fr.fr pour plus de détails. Liste des blocs d’alimentation recommandés AcBel PC7030 Gigabyte P610A-C1 AcBel API5PC36 GoldenField ATX-S398 AcBel PC6018 GoldenField ATX-S550 AMA AA1200U-C GreatWall BTX-600SE

Les connecteurs EZ Plug fournissent une alimentation supplémentaire aux modules mémoire et aux slots PCI Express 3.0 x16. Connectez une prise 6 broches au connecteur EZ_PLUG_1 lors de l’utilisation de 4 cartes graphiques PCIe3.0 x16 pour garantir une alimentation optimale. Connectez une prise 4 broches au connecteur EZ_PLUG_2 pour fournir une alimentation stable aux modules mémoire.

14. Connecteur OC Key (10-1 pin OC Key)

Permet de connecter le dispositif OC Key permettant d’effectuer des réglages d’overclocking rapides à l’écran. Voir section 2.3.12 Installation d’OC Key pour plus de détails. Connecteurs EZ Plug de la RAMPAGE IV EXTREME Connecteur OC Key de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-41

• LED d’alimentation système (2-pin PLED) Ce connecteur 2 broches est dédié à la LED d’alimentation système. La LED d’alimentation système s’allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• Activité HDD (2-pin IDE_LED) Ce connecteur 2 broches est dédié à la LED HDD Activity (activité du disque dur). La LED IDE s’allume ou clignote lorsque des données sont lues ou écrites sur le disque dur.

• Haut parleur d’alerte système (4-pin SPEAKER) Ce connecteur 4 broches est dédié au petit haut-parleur d’alerte du boîtier. Ce petit haut-parleur vous permet d’entendre les bips d’alerte système.

• Bouton d’alimentation ATX/Soft-off (2-pin PWRSW) Ce connecteur est dédié au bouton d’alimentation du système. Appuyer sur le bouton d’alimentation (power) allume le système ou passe le système en mode VEILLE ou SOFT-OFF en fonction des réglages du BIOS. Presser le bouton d’alimentation pendant plus de quatre secondes lorsque le système est allumé éteint le système.

• Bouton Reset (2-pin RESET) Ce connecteur 2 broches est destiné au bouton “reset” du boîtier. Il sert à redémarrer le système sans l’éteindre.

Connecteur panneau système (20-8 pin PANEL) Ce connecteur supporte plusieurs fonctions intégrées au châssis. Connecteur panneau système de la RAMPAGE IV EXTREME2-42 Chapitre 2 : Informations sur le matériel

2.3 Monter votre ordinateur

2.3.1 Outils et composants additionnels pour monter un

ordinateur de bureau 1 set de vis Tournevis Philips (croix) Châssis d’ordinateur Bloc d’alimentation Processeur Intel au format LGA 2011 Ventilateur CPU compatible Intel LGA 2011 Module(s) mémoire Disque(s) dur(s) SATA Lecteur optique SATA (optionnel) Carte graphique (optionnel) Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.ASUS RAMPAGE IV EXTREME 2-43

Veuillez noter l'ordre de la séquence d'ouverture/fermeture du système à deux loquets. Suivez les instructions imprimées sur le socket ou les illustrations de ce manuel. Le capuchon en plastique se désenge automatiquement une fois que le CPU et les loquets sont en place.2-44 Chapitre 2 : Informations sur le matériel

2.3.3 Installation du ventilateur/dissipateur de CPU

Appliquez si nécessaire plusieurs gouttes de pâte thermique sur la zone exposée du CPU qui sera en contact avec le dissipateur thermique. Pour installer le ventilateur/dissipateur de CPU

A2-46 Chapitre 2 : Informations sur le matériel

Pour remplacer le pad du socket LGA2011 (X-Socket)

Pour retirer un module mémoire

A2-48 Chapitre 2 : Informations sur le matériel

2.3.5 Installation de la carte mère

Les illustrations de cette section sont uniquement données à titre indicatif. La topologie de la carte mère peut varier en fonction des modèles, toutefois les étapes d'installation sont identiques.ASUS RAMPAGE IV EXTREME 2-49

Ne vissez pas trop fort ! Vous risqueriez d’endommager la carte mère. 32-50 Chapitre 2 : Informations sur le matériel

2.3.6 Connexion des prises d'alimentation ATX

2.3.7 Connexion de périphériques SATA

12-52 Chapitre 2 : Informations sur le matériel

2.3.8 Connecteur d'E/S frontal

2.3.9 Installation d'une carte d'extension

Pour installer une carte PCIe x16 Pour installer une carte PCIe x1 Pour installer une carte PCI2-54 Chapitre 2 : Informations sur le matériel

2.3.10 Connecteurs arrières

Connecteurs arrières

1. Port combo souris + clavier P/2

2. Ports USB 2.0 - 7 et 8

4. Port réseau (RJ-45)*

6. Ports USB 2.0 - 1 et 2

7. Bouton d’effacement de la mémoire CMOS

8. Bouton ROG Connect

9. Ports USB 2.0 - 3 à 6 (le port 6 est aussi pour ROG Connect)

11. Ports USB 3.0 - 1 et 2

12. Ports USB 3.0 - 3 et 4

13. Ports audio + sortie S/PDIF optique**

• et **: reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.ASUS RAMPAGE IV EXTREME 2-55

Port réseau LED Activité/Lien LED Vitesse Statut Description Statut Description Eteint Pas de lien Eteint Connexion 10 Mbps Orange Lié Orange Connexion 100 Mbps Clignotant Activité de données Vert Connexion 1 Gbps

• Indicateurs LED des ports réseau LED VITESSE LED ACT/ LIEN

• N’appuyez sur l’interrupteur d’effacement de la mémoire CMOS pour effacer les informations de conguration du BIOS que lorsque le système plante suite à un overclocking.

• N’insérez pas de connecteur différent sur le port eSATA.

• En raison de certaines limitations du contrôleur USB 3.0, les ports USB 3.0 ne peuvent être utilisés que sous Windows

et après avoir installé le pilote USB 3.0.

• Seuls les périphériques de stockage USB 3.0 sont pris en charge.

• Il est fortement recommandé de connecter vos périphériques USB 3.0 sur les ports USB 3.0 pour un débit et des performances accrues.

• Pour utiliser le branchement à chaud des ports eSATA, réglez l’option ASMedia® 1061 du BIOS sur [Enabled] et installez le pilote du contrôleur ASMedia® 1061 à partir du DVD de support. Voir section 3.5.5 Onboard Devices Conguration pour plus de détails. ** Congurations audio 2, 4, 6 et 8 canaux Port Casque 2 canaux 4 canaux 6 canaux 8 canaux Bleu clair Line In Line In Line In Line In Vert Line Out Front Speaker Out Front Speaker Out Front Speaker Out Rose Mic In Mic In Mic In Mic In Orange – – Center/Subwoofer Center/Subwoofer Noir – Rear Speaker Out Rear Speaker Out Rear Speaker Out Gris – – – Side Speaker Out2-56 Chapitre 2 : Informations sur le matériel

Connexions audio Connexion à un casque ou un microphone Connexion à des haut-parleurs stéréo Connexion à un système de haut-parleurs 2.1ASUS RAMPAGE IV EXTREME 2-57

Connexion à un système de haut-parleurs 5.1 Connexion à un système de haut-parleurs 7.1 Connexion à un système de haut-parleurs 4.12-58 Chapitre 2 : Informations sur le matériel

2.3.12 Installation du dispositif OC Key

Le dispositif OC Key vous permet d’effectuer certains réglages d’overclocking directement sur votre écran. Suivez les instructions ci-dessous pour installer le dispositif OC Key sur votre carte mère. Pour installer le dispositif OC Key

3. Branchez l’autre extrémité du câble au

1. Faites passer le câble OC Key à travers

la plaque d’E/S jusqu’à ce que l’onglet du câble se bloque.

2. Branchez le câble OC Key sur le

connecteur de la carte mère nommé OC Key.ASUS RAMPAGE IV EXTREME 2-59

4. Branchez le connecteur DVI mâle du

dispositif OC Key sur le connecteur DVI femelle de votre carte graphique.

5. Reliez le connecteur DVI mâle de votre

moniteur au dispositif OC Key. Pour utiliser OC Key

1. Lorsque le système est allumé, maintenez le bouton ROG Connect, situé sur le

panneau d’E/S, enfoncé pendant 3 secondes pour activer la fonction OC Key.

2. L’écran OSD Poster apparaît. Celui-ci intègre les menus des fonctionnalités OSD

3. Utilisez les touches <Haut>, <Bas>, <Gauche> et <Droite> de votre clavier pour

naviguer dans les menus, la touche <Entrée> pour sélectionner un élément, la touche <Echap> pour retourner au menu précédent et la touche <F10> pour enregistrer les modications.2-60 Chapitre 2 : Informations sur le matériel

4. Appuyez sur le bouton ROG Connect pour faire basculer le contrôle au clavier entre le

dispositif OC Key et le système d’’exploitation. Vous pouvez aussi relier un câble 2 broches spécial (vendu séparément) à l’en-tête OT de la carte mère en remplacement du bouton ROG Connect.

5. Maintenez de nouveau le bouton ROG Connect enfoncé pendant 3 secondes pour

désactiver la fonction OC Key.

• Lorsque la fonction OC Key est désactivée, appuyez normalement sur le bouton ROG Connect pour permuter la fonction du port USB 6 (blanc) situé sur le panneau d’E/S entre le mode ROG Connect et le mode d’utilisation de port USB standard.

• Lorsque la fonction OC Key est activée, le port USB 6 (blanc) restera uniquement en mode ROG Connect.

• Pour mettre à jour le rmware du dispositif OC Key, branchez une extrémité du câble ROG Connect au port USB localisé sur le dispositif OC Key, et l’autre extrémité à l’un des ports USB du panneau d’E/S. Lancez le programme de mise à jour du rmware (téléchargeable sur le site Web d’ASUS) et suivez les instructions apparaissant à l’écran.

• La fonction OC Key ne supporte pas les claviers PS/2 et USB utilisés par le biais d’un hub. En-tête OT de la RAMPAGE IV EXTREMEASUS RAMPAGE IV EXTREME 2-61

2.4 Démarrer pour la première fois

1. Après avoir effectué tous les branchements, refermez le boîtier.

2. Assurez-vous que tous les interrupteurs sont éteints.

3. Connectez le câble d’alimentation au connecteur d’alimentation à l’arrière du boîtier

4. Connectez l’autre extrémité du câble d’alimentation à une prise de courant équipée

d’une protection contre les surtensions.

5. Allumez l’ordinateur en suivant cet ordre:

a. Moniteur b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne) c. Alimentation système

6. Après avoir démarré, La LED d’alimentation sur la face avant du boîtier s’allume. Pour

les alimentations ATX, La LED Système s’allume lorsque vous pressez l’interrupteur d’alimentation ATX. Si votre moniteur est compatible avec les standards “non polluants” ou s’il possède une fonction d’économie d’énergie, la LED du moniteur peut s’allumer ou passer de la couleur orange à la couleur verte après l’allumage. Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ; ou bien envoie des messages additionnels sur l’écran. Si rien ne se produit dans les 30 secondes qui suivent l’allumage du système, le système peut avoir échoué un des tests de démarrage. Vériez le paramétrage des jumpers et les connexions ou appelez l’assistance technique de votre revendeur.

7. Au démarrage, maintenez la touche <Suppr> enfoncée pour avoir accès au menu de

conguration du BIOS. Suivez les instructions du chapitre 3. Bip BIOS Description Un bip court VGA détecté Démarrage rapide désactivé Aucun clavier détecté un bip continu suivi de deux bips courts suivis d'une pause (répété) Aucune mémoire détectée un bip continu suivi de trois bips courts VGA non détecté un bip continu suivi de quatre bips courts Panne d'un composant matériel

2.5 Eteindre l’ordinateur

Lorsque le système fonctionne, presser l’interrupteur d’alimentation pendant moins de 4 secondes passe le système en mode “veille” ou en mode “soft off” en fonction du paramétrage du BIOS. Presser le bouton pendant plus de 4 secondes passe le système en mode “soft off” quel que soit le réglage du BIOS.ASUS RAMPAGE IV EXTREME 3-1

Chapitre 3 : Le BIOS

3.1 Présentation du BIOS

Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la conguration des périphériques de stockage, les paramètres d’overclocking, les paramètres de gestion de l’alimentation et la conguration des périphériques de démarrage nécessaires à l’initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS de cette carte mère conviennent à la plupart des utilisations pour assurer des performances optimales. Il est recommandé de ne pas modier les paramètres par défaut du BIOS sauf dans les cas suivants :

• un message d’erreur apparaît au démarrage du système et requiert l’accès au BIOS.

• un composant installé nécessite un réglage spécique ou une mise à jour du BIOS. Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modier les paramètres du BIOS qu’avec l’aide d’un technicien qualié.

3.2 ProgrammedecongurationduBIOS

Au démarrage de l’ordinateur, le système vous offre l’opportunité d’exécuter ce programme. Appuyez sur la touche <Suppr.> de votre clavier lors du POST (Power-On Self-Test) pour accéder au programme de conguration du BIOS. Si vous souhaitez accéder au BIOS après le POST, appuyez sur les touches <Ctrl> + <Alt> + <Suppr.> de votre clavier ou sur le bouton de mise en route du châssis de votre ordinateur pour redémarrer le système. Vous pouvez aussi éteindre puis redémarrer l’ordinateur.

• Les écrans de BIOS inclus dans cette section sont donnés à titre indicatif et peuvent différer de ceux apparaissant sur votre écran.

• Assurz-vous d’avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.

• Si le système devient instable après avoir modié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez Load Optimized Settings dans le menu Exit. Voir section 3.9 Menu Exit pour plus de détails.

• Si le système ne démarre pas après la modication d’un ou plusieurs paramètres du BIOS, essayez d’effacer la mémoire CMOS pour restaurer les options de conguration par défaut de la carte mère. Voir section 2.3.10 Connecteurs arrières pour plus d’informations sur l’effacement de la mémoire CMOS.

• Le BIOS ne supporte pas les périphériques Bluetooth. L’interface conviviale du BIOS est composée de menus, ce qui signie que vous pouvez naviguer et faire vos choix parmi les options prédéterminées à l’aide des touches de votre clavier ou de votre souris USB. Le programme de conguration du BIOS possède deux interfaces de conguration : EZ Mode et Advanced Mode. Vous pouvez changer de mode à partir du menu Exit (Quitter) ou à l’aide du bouton Exit/Advanced Mode (Quitter/Mode Avancé) de l’interface EZ Mode/ Advanced Mode. Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d’ASUS est conforme à l’architecture uEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de conguration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même uidité que sous un système d’exploitation. Le terme «BIOS» spécié dans ce manuel se réfère au «BIOS UEFI sauf mention spéciale.3-2 Chapitre 3 : Le BIOS

Par défaut, l’écran EZ Mode est le premier à apparaître lors de l’accès au BIOS. L’interface EZ Mode offre une vue d’ensemble des informations de base du système, mais permet aussi de modier la langue du BIOS, le mode de performance et l’odre des démarrage des périphériques. Pour accéder à l’interface Advanced Mode, cliquez sur Exit/Advanced Mode, puis sélectionnez Advanced Mode. Le type d’interface par défaut du BIOS peut être changé. Reportez-vous à l’élément Setup Mode de la section 3.7 Menu Boot (Démarrage) pour plus de détails.

• Les options de la séquence de démarrage varient en fonction des périphériques installés.

• Le bouton Boot Menu(F8) (Menu Démarrage) n’est utilisable que si un périphérique de démarrage a été installé. Mode d’économies d’énergie Mode normal Mode ASUS Optimal Charge les paramètres par défaut Détermine la séquence de démarrage Afche les propriétés du système en fonction du mode sélectionné sur la droite Sortie du BIOS ou accès à l’interface Advanced Mode (Mode Avancé) Sélection de la langue du BIOS Afche la température du CPU et de la carte mère, les tensions de sortie 5V/3.3V/12V du CPU et la vitesse des ventilateurs installés Afche toutes les vitesses de ventilateur disponiblesASUS RAMPAGE IV EXTREME 3-3

L’interface Advanced Mode (Mode avancé) offre des options avancées pour les utilisateurs expérimentés dans la conguration des paramètres du BIOS. L’écran ci-dessous est un exemple de l’interface Advanced Mode. Consultez les sections suivantes pour plus de détails sur les divers options de congurations. Pour accéder à l’interface EZ Mode, cliquez sur Exit (Quitter), puis sélectionnez ASUS EZ Mode. Aide Barre des menus Champs de conguration Élements du menu Touches de navigation Éléments de sous-menu Barre de délement

Barre des menus La barre des menus localisée en haut de l’écran les éléments suivans : Extreme Tweaker Modication des paramètres d’overclocking du système Main (Principal) Modication des paramètres de base du système Advanced (Avancé) Modication des paramètres avancés du système Monitor (Surveillance) Afche la température et l’état des différentes tensions du système et permet de modier les paramètres de ventilation Boot (Démarrage) Modication des paramètres de démarrage du système Tool (Outils) Modication des paramètres de certaines fonctions spéciales Exit (Sortie) Sélection des options de sortie ou restauration des paramètres par défaut3-4 Chapitre 3 : Le BIOS

Élements de menu L’élément sélectionné dans la barre de menu afche les éléments de conguration spéciques à ce menu. Par exemple, sélectionner Main afche les éléments du menu principal. Les autres éléments (Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie)) de la barre des menus ont leurs propres menus respectifs. Bouton Retour Ce bouton apparaît lors de l’accès à un sous-menu. Appuyez sur la touche <Echap> de votre clavier ou utilisez une souris USB pour cliquer sur ce bouton an de retourner à l’écran du menu précédent. Élements de sous-menu Si un signe “>” apparaît à côté de l’élément d’un menu, ceci indique qu’un sous- menu est disponible. Pour afcher le sous-menu, sélectionnez l’élément souhaité et appuyez sur la touche <Entrée> de votre clavier. Fenêtre contextuelle Sélectionnez un élément souhaité et appuyez sur la touche <Entrée> de votre clavier pour afcher les options de conguration spéciques à cet élément. Barre de délement Une barre de délement apparaît à droite de l’écran de menu lorsque tous les éléments ne peuvent pas être afchés à l’écran. Utilisez les èches Haut/Bas ou les touches <Page préc.> / <Page suiv.> de votre clavier pour afcher le reste des éléments. Touches de navigation En bas à droite d’un écran de menu se trouvent les touches de navigation. Utilisez- les pour naviguer dans le BIOS. Aide générale En haut à droite de l’écran de menu se trouve une brève description de l’élément sélectionné. Champs de conguration Ces champs montrent les valeurs des éléments de menu. Si un élément est congurable par l’utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n’est pas congurable par l’utilisateur. Les champs congurables sont surlignés lorsque sélectionnés. Pour modier la valeur d’un champs, sélectionnez-le et appuyez sur la touche Entrée de votre clavier pour afcher la liste des options de conguration disponibles.ASUS RAMPAGE IV EXTREME 3-5

Le menu Extreme Tweaker permet de congurer les éléments liés à l’overclocking. Prenez garde lors de la modication des éléments du menu Ai Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système. Les options de conguration de cette section varient en fonction du type de CPU et de modules mémoire installés sur la carte mère. Faites déler la page pour afcher les éléments-ci-dessous.3-6 Chapitre 3 : Le BIOS

Ai Overclock Tuner [Auto] Permet de sélectionner les options d’overclocking du CPU pour d’obetnir la fréquence interne désirée. Sélectionnez l’une des options de conguration pré-dénies suivantes : [Auto] Charge les paramètres d’overclocking optimum pour le système. [Manual] Permet une conguration manuelle des différents éléments d’overclocking. Les trois éléments suivants n’apparaissent que si l’option Ai Overclocking Tuner est réglée sur [Manual]. BCLK Frequency (Fréquence BCLK) [XXX] Permet d’ajuster la fréquence du CPU/GPU an d’accroître les performances du système. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Vous pouvez aussi entrer une valeur à l’aide du pavé numérique de votre clavier. La fourchette de valeurs est comprise entre 80.0MHz et 300.0MHz. CPU Strap [Auto] Options de conguration : [Auto] [100MHz] [125MHz] [166MHz] [250MHz] ClockGen Full Reset (Réinitialisation complète du générateur d’horloge) [Enabled] [Enabled] Permet d’améliorer l’overclocking. [Disabled] Évite de redémarrer le système lors du réglage de la fréquence BCLK. Turbo Ratio (Ratio Turbo) [Auto] Permet une conguration manuelle du ratio Turbo du CPU. [Auto] Tous les ratios Turbo sont congurés en fonction des paramètres par défaut dénis pour les CPU Intel. [By All Cores (Can Adjust in OS)] Tous les coeurs actifs utiliseront le même ratio Turbo sous le système d’exploitation. [By Per Core (Cannot Adjust in OS)] Un ratio Turbo peut être déni pour chaque coeur actif dans le BIOS. Les éléments suivants n’apparaissent que si l’option Turbo Ratio est réglée sur [Auto]. Faites déler la page pour afcher les éléments-ci-dessous.ASUS RAMPAGE IV EXTREME 3-7

By All Cores (Can Adjust in OS) [Auto] Full unlocked CPU : tous les coeurs actifs utiliseront le même ratio Turbo sous le système d’exploitation. Partial unlocked CPU : le ratio Turbo varie en fonction du nombre de coeurs actifs. Le ratio Turbo pour tous les actifs possédera toujours une fréquence inférieure à celle d’un seul coeur actif. CPU Clock Gen Filter (Filtre du générateur d’horloge du CPU) [Auto] Si activée, cette option peut aider à maximiser le potentiel d’overclocking du CPU Options de conguration : [Auto] [Enabled] [Disabled] [10UF] [20UF] Memory Frequency [Auto] Permet de surfréquencer les modules mémoire DDR3 à une fréquence supérieure à celle dénie par leur SPD. Options de conguration : [Auto] [DDR3-800MHz] [DDR3-1066MHz] [DDR3_1333MHz] [DDR3-1600MHz] [DDR3-1866MHz] [DDR3_2133MHz] [DDR3_2400MHz] [DDR3_2666MHz] Le réglage d’une fréquence mémoire trop élevée peut rendre le système instable ! Si cela se produit, restaurez la valeur par défaut. Xtreme Tweaking [Disabled] Cet élément peut aider à améliorer les résultats de certains tests de performance. Options de conguration : [Disabled] [Enabled] CPU Level Up [Disabled] Permet de sélectionner le niveau de CPU désiré. Tous les paramètres pertinents seront réglés automatiquement en fonction de votre sélection. Options de conguration : [Disabled] [Auto] [4.250G] [4.125G] [4.017G] EPU Power Saving Mode (Mode d’économies d’énergie EPU) [Disabled] Permet d’activer ou désactiver la fonction d’économies d’énergie EPU. Options de conguration : [Disabled] [Enabled] EPU Setting (Paramètres EPU) [AUTO] Cet élément n’apparaît que si l’option EPU Power Saving MODE est réglée sur [Enabled] et permet de sélectionner le mode EPU. Options de conguration : [AUTO] [Light Power Saving Mode] [Medium Power Saving Mode] [Max Power Saving Mode] DRAM Timing Control (Contrôle du minutage mémoire) Les sous-éléments de ce menu permettent de dénir les options de contrôle du minutage mémoire. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Pour restaurer la valeur par défaut, entrez [auto] avec votre clavier puis appuyez sur <Entrée>. La modication des valeurs de ce menu peut rendre le système instable ! Si cela se produit, restaurez les valeurs par défaut.3-8 Chapitre 3 : Le BIOS

DRAM IOL (CHA/B/C/D D0/1 R0/1 [Auto]) Options de conguration : [Auto] [Advance 14 Clock] – [Advance 1 Clock] [Normal] [Delay 1 Clock] – [Delay 14 Clock] others DRAM CLK Period Options de conguration : [Auto] [1 DRAM Clock] – [7 DRAM Clock] DIGI+ Power Control CPU Load-Line Calibration (Calibration de ligne de charge du CPU) [Auto] La Ligne de charge est dénie par les spécications VRM d’Intel et affecte le voltage du CPU. La tension de fonctionnement du CPU décroît proportionnellement à sa charge. Une ligne de charge élevée signie un voltage plus élevé et de meilleures performances, mais accroît la température du CPU et du système d’alimentation. Les options [Auto] à [Extreme] vous permettent d’augmenter le voltage de 0% à 100% pour booster les performances du système: 0% (normal), 25% (moyen), 50% (élevé), 75% (très élevé) et 100% (extrême). Options de conguration : [Auto] [Regular] [Medium] [High] [Ultra High] [Extreme] Le niveau d’amélioration des performances varie en fonction des spécications du CPU. Certains des éléments suivants sont réglés via la saisie de la valeur désirée à l’aide du pavé numérique du clavier et de la touche <Entrée>. Vous pouvez aussi utiliser les touches <+> et <->. Pour rétablir le réglage par défaut, entrez [auto] à l’aide du clavier et appuyez sur <Entrée> pour valider.ASUS RAMPAGE IV EXTREME 3-11

CPU Current Capability Capacité électrique du CPU) [Auto] Cette fonction permet d’obtenir un champ d’alimentation plus important pour l’overclocking. Une valeur élevée a pour effet d’accroître la distribution en courant du régulateur de tension. Options de conguration : [Auto] [100%] [110%] [120%] [130%] [140%] [150%] [160%] [170%] [180%] [Disabled] CPU Voltage Frequency (Fréquence du voltage CPU) [Auto] La modication de la fréquence affecte le temps de réponse transitoire du régulateur de tension et la pression thermique des composants. [Auto] Permet d’activer ou désactiver l’étalage du spectre. [Manual] Permet de régler la fréquence manuellement par incréments de 10k Hz. CPU Fixed Frequency (Fréquence CPU xe) [ XXX

Cet élément n’apparaît que si CPU Voltage Frequency est réglé sur [Manual et permet de dénir une fréquence CPU xe. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeurs varie de 300kHz à 1100kHz par incréments de 50kHz. VRM Over Temperature Protection (Protection de surchauffe VRM) [Auto] Permet d’activer ou désactiver la protection contre la surchauffe du régulateur de tension (VRM). Options de conguration : [Auto] [Disabled] CPU Power Duty Control [T.Probe] [T.Probe] Maintient l’équilibre thermique du régulateur de tension. [Extreme] Maintient l’équilibre électrique du régulateur de tension. Vcore MOS volt. Control [Auto] Options de conguration : [Auto] [6V] [6.5V] [7V] [7.5V] [8V] [8.5V] [9V] [9.5V] [10V] CPU Power Phase Control (Contrôle des phases d’alimentation du CPU) [Auto] Utilisez un plus grand nombre de phases lorsque la charge du système est élevée an d’obtenir de meilleures capacités thermiques. Réduisez le nombre de phases lorsque la charge du système est faible pour accroître l’efcacité du régulateur de tension. [Standard] Le nombre de phases varie en fonction de la charge du CPU. [Optimized] Charge le prol optimisé par ASUS. [Extreme] Utilise toutes les phases d’alimentation disponibles. [Manual Adjustment] Réglage manuel des phases. CPU VCORE Boot Up Voltage (Voltage de démarrage CPU VCORE) [Auto] Contrôle le voltage du CPU au démarrage du système. Une valeur élevée permet d’obetnir de meilleurs résultats d’overclocking. La fourchette de valeurs varie de 0.800V à 1.990V par incréments de 0.005V.3-12 Chapitre 3 : Le BIOS

CPU VSA VCCSA Load-line calibration (Calibration de ligne de charge VCCSA) [Auto] Le comportement du contrôleur DRAM est déni par la ligne de charge VCCSA. Sélectionnez une valeur élevée pour obtenir de meilleures performances ou une valeur faible pour garantir l’efcacité du système d’alimentation. Options de conguration : [Auto] [Regular] [High] [Extreme] VCCSA Current Capability (Capacités électriques VCCSA) [100%] Options de conguration : [100%] [110%] [120%] [130%] [140%] VCCSA Fixed Frequency (Fréquence VCCSA xe) [XXX] La fourchette de valeur est comprise entre 300kHz et 600kHz par incréments de 50kHz. CPU VCCSA Boot Up Voltage (Voltage de démarrage VCCSA) [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. La fourchette de valeur est comprise entre 0.800V et 1.990V par incréments de 0.005V. CPU VTT CPU VTT Switching Freq (Fréquence de commutation VTT du CPU) [Auto] Permet de dénir la fréquence de commutation VTT. Utilisez l’option 1.3x pour de meilleurs résultats. Options de conguration : [Auto] [1x] [1.3x] CPU VTT Over-Current Protection (Protection contre les surtensions) [Auto] Permet d’activer ou désactiver la protection contre les surtensions. Options de conguration : [Auto] [Enabled] [Disabled] DRAM Voltage DRAM-AB/DRAM-CD Current Capability (Capacités électriques des canaux mémoire A/B/C/D [100%] Cette fonction permet d’obtenir un champ d’alimentation plus important pour l’overclocking. Options de conguration : [100%] [110%] [120%] [130%] [140%] DRAM-AB/DRAM-CD Voltage Frequency (Fréquence de voltage des canaux mémoire A/B/C/D [Auto] Permet de régler la fréquence de commutation de la mémoire DRAM. Assignez une fréquence xe élevée pour accroître la plage d’overclocking ou une valeur moins élevée pour une meilleure stabilité du système. Options de conguration : [Auto] [Manual] DRAM-AB/DRAM-CD Power Phase control (Contrôle des phases des canaux mémoire A/B/C/D [Auto] [Auto] Sélection automatique. [Optimized] Charge le prol optimisé par ASUS. [Extreme] Utilise toutes les phases d’alimentation disponibles. PCH 1.1V PCH 1.1v Switching Freq. (Fréquence de commutation PCH 1.1v) [Auto] Permet de dénir la fréquence de commutation du hub PCH. Utilisez l’option 1.3x pour de meilleurs résultats. Options de conguration : [Auto] [1x] [1.3x]ASUS RAMPAGE IV EXTREME 3-13

CPU Performance Settings (Paramètres de performance du CPU) Les éléments de ce menu permettent de régler le ratio et certaines autres fonctionnalités du CPU. CPU Ratio (Ratio du CPU) [Auto] Permet une conguration manuelle du ratio non-turbo du CPU. Utilisez les touches <+> et <-> ou le pavé numérique de votre clavier pour dénir une valeur. La fourchette de valeurs varie en fonction du modèle de CPU installé. Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled] Permet d’activer ou désactiver la technologie EIST (Enhanced Intel® SpeedStep Tech.). [Disabled] Désactive cette fonction. [Enabled] Le système d’exploitation ajuste dynamiquement le voltage et la fréquence noyau du CPU pouvant aider à réduire la consommation électrique et la chaleur émise par le processeur. Turbo Mode (Mode Turbo) [Enabled] Cet élément n’apparaît que si l’option Enhanced Intel SpeedStep Technology est réglée sur [Enabled]. [Enabled] Les coeurs du CPU fonctionnent plus vite sous certaines conditions. [Disabled] Désactive cette fonction. Power Limit Control [Auto] Cet élément n’apparaît que si l’option CPU Ratio est réglée sur [Auto] et l’option Turbo Mode sur [Enabled]. Réglez cette option sur [Auto] pour de meilleurs résultats d’overclocking ou sur [Enabled] pour une conguration plus avancée. Options de conguration : [Auto] [Enabled] Les4 éléments suivants n’apparaissent que si Turbo Mode et Power Limit Control sont réglés sur [Enabled].3-14 Chapitre 3 : Le BIOS

Turbo Mode Parameters (Paramètres du mode Turbo) Long Duration Power Limit [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Long Duration Maintained [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Short Duration Power Limit [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Additional Turbo Voltage [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. CPU Core Current Limit [Auto] Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur par incréments de 0.125A. GPU/DIMM Post GPU Post Le sous-menu GPU Post permet les informations relatives aux slots PCI Express de la carte mère. PCIe Lane Simulator (Simulateur de voie PCIe) L’élément PCIe Lane Simulator permet de simuler un agencement de voies PCIe. DIMM Post Le sous-menu DIMM Post permet les informations relatives aux modules mémoire. Extreme OV [Disable] Cet élément est déni sur [Disabled] par défaut pour protéger le CPU contre la surchauffe. Réglez cet élément sur [Enabled] pour sélectionner un voltage d’overclocking plus élevé au détriment de la durée de vie du processeur. Options de conguration : [Disabled] [Enabled] BCLK Skew [Auto] Réduisez la valeur pour améliorer la marge BCLK. Options de conguration : [Auto] [-5] – [+3] CPU VCORE Voltage (Voltage VCORE du CPU) [Offset Mode] [Manual Mode] Permet de dénir un voltage xe pour le CPU. [Offset Mode] Permet de dénir le voltage de décalage. CPU VCORE Manual Voltage (Voltage VCORE manuel) [Auto] Cet élément n’apparaît que si CPU VCORE Voltage est réglé sur [Manual Mode] et permet de régler un voltage CPU xe. La fourchette de valeurs est comprise entre 0.800V et 2.100V par incréments de 0.005V.ASUS RAMPAGE IV EXTREME 3-15

Offset Mode Sign (Signe du mode de décalage) [+] Cet élément n’apparaît que si CPU VCORE Voltage est réglé sur [Offset Mode]. [+] Pour décaler le voltage avec une valeur positive. [–] Pour décaler le voltage avec une valeur négative. CPU VCORE Offset Voltage (Voltage de décalage VCORE) [Auto] Permet de régler le voltage de décalage. La fourchette de valeurs est comprise entre 0.005V et 0.635V par incréments de 0.005V. VTT CPU Voltage (Voltage VTT du CPU) [Auto] Permet de dénir le voltage VTT du CPU. La fourchette de valeur est comprise entre 0.8000V et 1.7000V par incréments de 0.00625V. Reportez-vous à la documentation de votre CPU avant de tenter d’ajuster sa tension. Régler une tension trop élevée peut endommager votre CPU de même que régler une tension trop basse peut rendre le système instable. Second VTTCPU Voltage (Second voltage VTT du CPU) [Auto] Permet de dénir le second voltage VTT du CPU. La fourchette de valeur est comprise entre 0.80642V et 1.70538V par incréments de 0.00661V. CPU VCCSA Voltage (Voltage VCCSA) [Manual Mode] [Manual Mode] Permet de dénir un voltage VCCSA xe. [Offset Mode] Permet de dénir le voltage de décalage VCCSA. CPU VCCSA Manual Voltage (Voltage manuel VCCSA du CPU) [Auto] Cet élément n’apparaît que si CPU VCCSA Voltage est réglé sur [Manual Mode] et permet de régler un voltage VCCSA xe. La fourchette de valeurs est comprise entre 0.800V et 2.100V par incréments de 0.005V. Offset Mode Sign (Signe du mode de décalage) [+] Cet élément n’apparaît que si CPU VCCSA Voltage est réglé sur [Offset Mode]. [+] Pour décaler le voltage avec une valeur positive. [–] Pour décaler le voltage avec une valeur négative. CPU VCCSA Offset Voltage (Voltage de décalage VCCSA) [Auto] Permet de régler le voltage de décalage. La fourchette de valeurs est comprise entre 0.005V et 0.635V par incréments de 0.005V. DRAM Voltage (Voltage DRAM canaux A et B) [Auto] Permet de régler le voltage DRAM. La fourchette de valeurs est comprise entre 1.20V et 2.30V par incréments de 0.005V. DRAM Voltage (Voltage DRAM canaux C et D) [Auto] Permet de régler le voltage DRAM. La fourchette de valeurs est comprise entre 1.30V et 2.30V par incréments de 0.005V. Selon les spécications pour processeurs Intel, l’installation de modules mémoire fonctionnant à un voltage supérieur à 1.65V peut endommager le CPU. Il est recommandé d’installer des modules mémoire nécessitant un voltage inférieur à 1.65V.3-16 Chapitre 3 : Le BIOS

CPU PLL Voltage (Voltage PLL du CPU) [Auto] Permet de dénir le voltage PLL du CPU. La fourchette de valeur est comprise entre 1.2500V to 2.5000V par incréments de 0.00625V. PCH 1.1v Voltage (Voltage 1.1v PCH) [Auto] Permet de régler le voltage 1.1V de la puce PCH (Platform Controller Hub). La fourchette de valeur est comprise entre 0.8000V to 1.6000V par incréments de 0.00625V. VTTDDR Voltage (Voltage VTT des modules DDR sur canaux A et B) [Auto] Permet de régler le voltage VTT des modules mémoire DDR installés sur les canaux A et B. La fourchette de valeur est comprise entre 0.6250V et 1.10V par incréments de 0.00625V. VTTDDR Voltage (Voltage VTT des modules DDR sur canaux C et D) [Auto] Permet de régler le voltage VTT des modules mémoire DDR installés sur les canaux C et D. La fourchette de valeur est comprise entre 0.6250V et 1.10V par incréments de 0.00625V. CPU Spread Spectrum (Étalage de spectre du CPU) [Disabled] [Auto] Conguration automatique. [Disabled] Permet d’accroître les capacités d’overclocking de la fréquence BCLK. [Enabled] À dénir sur [Enabled] pour activer le contrôle des perturbations électromagnétiques. PCIE Spread Spectrum (Étalage de spectre PCIE) [Disabled] [Auto] Conguration automatique. [Disabled] Permet d’accroître les capacités d’overclocking de la fréquence PCIE. [Enabled] À dénir sur [Enabled] pour activer le contrôle des perturbations électromagnétiques. PCIE Controller Voltage (PEV) [Auto] Options de conguration : [-63] – [-1] [Auto] [+1] – [+63] QPI Controller Voltage (QPIV) [Auto] Options de conguration : [-63] – [-1] [Auto] [+1] – [+63] QPI Controller Drive Strength (PEV) [Auto] Options de conguration : [-63] – [-1] [Auto] [+1] – [+63] CPU Tweakers’ ParadiseASUS RAMPAGE IV EXTREME 3-17

Memory Tweakers’ Paradise IMC AB/CD Signal 1/2/3 [Auto] Options de conguration : [-126] – [-1] [Auto] [+1] – [+32] DRAM CTRL REF Voltage on CHA/B/C/D La fourchette de valeur varie de 0.3950x à 0.6300x par incréments de 0.0050x. DRAM DATA REF Voltage on CHA/B/C/D La fourchette de valeur varie de 0.3950x à 0.6300x par incréments de 0.0050x. DRAM Read REF Voltage on CHA/B/C/D La fourchette de valeur varie de 0.38500x à 0.61500x par incréments de 0.0050x. PCH Chipset Tweakers’ Paradise3-18 Chapitre 3 : Le BIOS

L’écran du menu Main apparaît lors de l’utilisation de l’interface Advanced Mode du BIOS. Ce menu offre une vue d’ensemble des informations de base du système et permet de régler la date, l’heure, la langue et les paramètres de sécurité du système.

3.4.1 System Language (Langue du système) [English]

Permet de choisir la langue du BIOS.

3.4.2 System Date (Date du système) [Day xx/xx/xxxx]

Permet de régler la date du système.

3.4.3 System Time (Heure du système) [xx:xx:xx]

Permet de régler l’heure du système.3-20 Chapitre 3 : Le BIOS

3.4.4 Security (Sécurité)

Ce menu permet de modier les paramètres de sécurité du système.

• Si vous avez oublié votre mot de passe BIOS, vous pouvez le réinitialiser en effaçant la mémoire CMOS Real Time Clock (RTC). Voir section 2.3.10 Connecteurs arrières pour plus de détails.

• Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) afche la valeur par défaut Not Installed (Non déni). Après avoir déni un mot de passe, ces éléments afchent Installed (Installé). Administrator Password (Mot de passe administrateur) Si vous avez déni un mot de passe administrateur, il est fortement recommandé d’utiliser ce mot de passe lors de l’accès au système. Sinon, il se peut que certains éléments du BIOS ne puissent pas être modiés. Pour dénir un mot de passe administrateur :

1. Sélectionnez l’élément

Administrator Password (Mot de passe administrateur) et appuyez sur la touche <Entrée> de votre clavier.

Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

3. Conrmez le mot de passe.

Pour modier le mot de passe administrateur :

1. Sélectionnez l’élément

Administrator Password (Mot de passe administrateur) et appuyez sur la touche <Entrée> de votre clavier.

Enter Current Password (Entrer le mot de passe actuel), entrez votre mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

4. Conrmez le mot de passe.

Pour effacer le mot de passe administrateur, suivez les mêmes étapes que lors de la modication du mot de passe, mais appuyez sur <Entrée> lorsqu’il vous est demandé de créer/conrmer le mot de passe. Une fois terminé, l’élément Administrator Password (Mot de passe administrateur) en haut de l’écran afche la valeur Not Installed (Non déni).ASUS RAMPAGE IV EXTREME 3-21

User Password (Mot de passe utilisateur) Si vous avez déni un mot de passe utilisateur, la saisie de ce dernier est requise pour accéder au système. L’élément User Password (Mot de passe utilisateur) apparaissant en haut de l’écran afche la valeur par défaut Not Installed (Non déni). Après avoir déni un mot de passe, cet élément afche la valeur Installed (Installé). Pour dénir un mot de passe utilisateur :

1. Sélectionnez l’élément

User Password (Mot de passe utilisateur) et appuyez sur la touche <Entrée> de votre clavier.

Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

3. Conrmez le mot de passe.

Pour modier un mot de passe utilisateur :

1. Sélectionnez l’élément

User Password (Mot de passe utilisateur) et appuyez sur la touche <Entrée> de votre clavier.

Enter Current Password (Entrer le mot de passe actuel), entrez votre mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

Create New Password (Créer un nouveau mot de passe), saisissez un mot de passe, puis appuyez sur la touche <Entrée> de votre clavier.

4. Conrmez le mot de passe.

Pour effacer le mot de passe utilisateur, suivez les mêmes étapes que lors de la modication du mot de passe, mais appuyez sur <Entrée> lorsqu’il vous est demandé de créer/conrmer le mot de passe. Une fois terminé, l’élément User Password (Mot de passe utilisateur) en haut de l’écran afche la valeur Not Installed (Non déni).3-22 Chapitre 3 : Le BIOS

Prenez garde lors de la modication des paramètres du menu Advanced. Des valeurs incorrectes risquent d’entraîner un mauvais fonctionnement du système.

3.5 Menu Advanced (Avancé)

Le menu Advanced permet de modier les paramètres du CPU et d’autres composants du système.ASUS RAMPAGE IV EXTREME 3-23

Les éléments de ce menu afchent les informations CPU auto-détectées par le BIOS. Les éléments apparaissant sur cet écran peuvent varier selon le type de CPU installé. Intel Adaptive Thermal Monitor (Surveillance thermique adaptive Intel) [Enabled] [Enabled] Permet de réduire la fréquence d’horloge d’un CPU en surchauffe. [Disabled] Désactive la fonction de surveillance thermique du CPU. Hyper-threading [Enabled] La technologie Intel Hyper-Threading permet à un processeur d’être détecté comme deux processeurs logiques sous le système d’exploitation, autorisant ce dernier à exécuter deux threads simultanément. [Enabled] Deux threads par coeur actif utilisés. [Disabled] Un seul thread par coeur actif utilisé. Active Processor Cores (Coeurs de processeur actifs) [All] Permet de déterminer le nombre de coeurs de processeur actifs. Options de conguration : [All] [1] [2] [3] [4] [5] Faites déler la page pour afcher les éléments suivant ;3-24 Chapitre 3 : Le BIOS

Limit CPUID Maximum (Limiter le CPUID maximum) [Disabled] [Enabled] Permet aux systèmes d’exploitation hérités de démarrer même s’ils ne prennent pas en charge les fonctions CPUID avancées. [Disabled] Désactive cette fonction. Execute Disable Bit [Enabled] [Enabled] Active la fonctionnalité NX Bit. [Disabled] Force le témoin XD à toujours revenir sur zéro (0). Intel(R) Virtualization Technology (Technologie de virtualisation Intel) [Enabled] [Enabled] Autorise une plate-forme matérielle à exécuter plusieurs systèmes d’exploitation séparément et simultanément, permettant au système de fonctionner virtuellement comme plusieurs systèmes. [Disabled] Désactive cette option. VGA OC MASTER SWITCH [Enabled] Options de conguration : [Disabled] [Enabled] CPU Ratio (Ratio du CPU) [Auto] Permet d’ajuster le ratio entre l’horloge du coeur du CPU et la fréquence BCLK. Utilisez les touches <+> et <-> ou le pavé numérique de votre clavier pour dénir une valeur. La fourchette de valeurs varie en fonction du modèle de CPU installé. Enhanced Intel SpeedStep Technology (Technologie EIST) [Enabled] Permet d’activer ou désactiver la technologie EIST (Enhanced Intel® SpeedStep Tech.). [Disabled] Désactive cette fonction. [Enabled] Le système d’exploitation ajuste dynamiquement le voltage et la fréquence noyau du CPU pouvant aider à réduire la consommation électrique et la chaleur émise par le processeur. Turbo Mode (Mode Turbo) [Enabled] [Enabled] Les coeurs du CPU fonctionnent plus vite sous certaines conditions. [Disabled] Désactive cette fonction. CPU C1E [Auto] [Enabled] Active le support de la fonction C1E. Cet élément doit être activé pour que le système puisse prendre en charge de l’état Enhanced Halt State. [Disabled] Désactive cette fonction. CPU C3 Report [Auto] Active ou désactive le report d’état C3 du CPU au système d’exploitation. CPU Power Management Conguration (Conguration de la gestion de l’alimentation du CPU)ASUS RAMPAGE IV EXTREME 3-25

High Precision Timer (Minuteur de haute précision) [Enabled] Permet d’activer ou désactiver le minuteur de haute précision. Options de conguration : [Enabled] [Disabled] CPU C6 Report [Auto] Active ou désactive le report d’état C6 du CPU au système d’exploitation. CPU C7 Report [Auto] Active ou désactive le report d’état C7 du CPU au système d’exploitation.

3.5.3 SATA Conguration (Conguration SATA)

Le BIOS détecte automatiquement la présence des périphériques SATA. Ces éléments afchent Not Present si aucun lecteur SATA n’est installé dans le système.3-26 Chapitre 3 : Le BIOS

SATA Mode (Mode SATA) [AHCI Mode] Détermine le mode de conguration SATA. [Disabled] Désactive cette fonction SATA. [IDE Mode] Utilisez ce mode si vous souhaitez congurer des disques durs Serial ATA comme périphériques de stockage physiques Parallel ATA. [AHCI Mode] Si vous souhaitez que les disques durs Serial ATA utilisent la fonction Advanced Host Controller Interface (AHCI), réglez cet élément sur [AHCI]. L’interface AHCI permet au pilote de stockage embarqué d’activer la fonction avancée Serial ATA permettant d’améliorer les performances de stockage quelque soit la charge du système en autorisant le disque à optimiser en interne l’ordre des commandes. [RAID Mode] Utilisez ce mode si vous souhaitez créer un volume RAID à partir de disques durs SATA. Les deux éléments suivants n’apparaissent que si SATA Mode est réglé sur [IDE Mode]. Serial-ATA Controller 0 (Contrôleur SATA 0) [Enabled] Permet d’activer/désactiver la contrôleur Serial-ATA 0. Options de conguration : [Disabled] [Enabled] [Compatible] Serial-ATA Controller 1 (Contrôleur SATA 1) [Enabled] Permet d’activer/désactiver la contrôleur Serial-ATA 1. Options de conguration : [Disabled] [Enabled] S.M.A.R.T. Status Check (Vérication d’état S.M.A.R.T.) [Enabled] La technologie S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology) permet de surveiller l’état des disques. Lorsqu’une erreur de lecture/écriture survient sur un disque dur, cette fonction permet l’afchage d’un message d’avertissement lors du POST. Options de conguration : [Enabled] [Disabled] Hot Plug (Branchement à chaud) [Disabled] Cet élément n’apparaît que si l’option SATA Mode a été réglée sur [AHCI Mode] ou [RAID Mode] et permet d’activer ou de désactiver la prise en charge du branchement à chaud pour les lecteurs SATA. Options de conguration : [Disabled] [Enabled].ASUS RAMPAGE IV EXTREME 3-27

Les éléments de ce menu vous permettent de modier les fonctions liées à l’interface USB L’élément USB Devices afche les valeurs auto-détectées. Si aucun périphérique USB n’est détecté, l’élément afche None

Legacy USB Support (Support USB hérité) [Enabled] [Enabled] Active le support des périphériques USB pour les systèmes d’exploitation hérités. [Disabled] Les périphériques USB ne peuvent être utilisés que sous le BIOS. [Auto] Permet au système de détecter la présence de périphériques USB au démarrage. Si un périphérique USB est détecté, le mode hérité du contrôleur USB est activé. Si aucun périphérique USB n’est détecté, le mode hérité du contrôleur USB est désactivé. Legacy USB3.0 Support (Support USB 3.0 hérité) [Enabled] [Enabled] Active le support des périphériques USB 3.0 pour les systèmes d’exploitation hérités. [Disabled] Désactive cette fonction. EHCI Hand-off [Disabled] [Enabled] Permet la prise en charge des systèmes d’exploitation sans fonctionnalité EHCI Hand-Off. [Disabled] Désactive cette fonction.3-28 Chapitre 3 : Le BIOS

(Conguration des périphériques embarqués) Azalia HD Audio (Contrôleur audio HD Azalia) [Enabled] [Enabled] Active le contrôleur High Denition Audio. [Disabled] Désactive le contrôleur. Les 2 éléments suivants n’apparaissent que si l’option HD Audio Controller est réglée sur [Enabled]. Front Panel Type (Mode du connecteur audio en façade) [HD] Détermine le mode du connecteur audio (AAFP) situé en façade du châssis sur AC’97 ou HD Audio en fonction du standard audio pris en charge par le module audio du châssis. [HD] Réglage du connecteur audio en façade sur HD Audio. [AC97] Réglage du connecteur audio en façade sur AC’97 SPDIF Out Type (Type de sortie audio numérique) [SPDIF] [SPDIF] Sortie audio numérique dénie sur SPDIF. [HDMI] Sortie audio numérique dénie sur HDMI. Bluetooth Controller (Contrôleur Bluetooth) [Enabled] [Enabled] Active le contrôleur Bluetooth. [Disabled] Désactive le contrôleur Bluetooth. Intel LAN (Contrôleur réseau Intel) [Enabled] [Enabled] Active le contrôleur réseau Intel. [Disabled] Désactive ce contrôleur.ASUS RAMPAGE IV EXTREME 3-29

Intel PXE OPROM (ROM d’option PXE Intel) [Disabled] Cet élément n’apparaît que si l’option précédente est réglée sur [Enabled] et permet d’activer ou de désactiver la ROM d’option PXE du contrôleur réseau Intel. Options de conguration : [Enabled] [Disabled] Asmedia USB 3.0 Controller (Contrôleur USB 3.0 Asmedia) [Enabled] [Enabled] Active le contrôleur USB 3.0 Asmedia. [Disabled] Désactive le contrôleur. Asmedia USB 3.0 Battery Charging Support (Support de recharge rapide via le contrôleur USB 3.0 Asmedia) [Disabled] [Enabled] Permet d’activer la recharge rapide pour les périphériques USB 3.0 et compatibles avec le standard BC 1.1. [Disabled] Désactive cette fonction. ASM1061 Storage Controller [AHCI Mode] Active ou désactive le contrôleur de stockage ASM1061. Options de conguration : [Disabled] [IDE Mode] [AHCI Mode] Si vous souhaitez utiliser toutes les fonctionnalités du contrôleur de stockage ASM1061 (ex. AHCI), il est recommandé de régler cet élément sur [Enabled] et d’installer le pilote ASM1061 à partir du DVD de support de la carte mère. ASM1061 Storage OPROM (ROM d’option ASM1061) [Enabled] N’apparaît que si l’élément précédent a été réglé sur [Enabled] et permet d’activer ou de désactiver la ROM d’option du contrôleur de stockage ASM1061. Options de conguration : [Disabled] [Enabled]3-30 Chapitre 3 : Le BIOS

Restore AC Power Loss (Restauration sur perte de courant CA) ([Power Off] [Power On] Le système est allumé après une perte de courant. [Power Off] Le système est éteint après une perte de courant. [Last State] Le système est soit “éteint” soit “allumé” en fonction du dernier état avant la perte de courant alternatif. Power On By PS/2 Keyboard (Reprise via clavier PS/2) [Disabled] [Disabled] Désactive la mise en route du système via un clavier PS/2. [Space Bar] Met en route le système par le biais de la touche Espace du clavier PS/2. [Ctrl-Esc] Met en route le système par le biais des touches Crtl + Echap du clavier PS/2. [Power Key] Mise en route par le biais de la touche Marche/Arrêt du système du clavier PS/2. Cette fonctionnalité nécessite un bloc d’alimentation ATX pouvant fournir au moins 1A sur la sortie +5VSB. Power On By PCI/PCIE (Reprise via périphérique PCIE) [Disabled] [Disabled] Désactive la mise en route du système via un périphérique PCI/E. [Enabled] Permet d’activer le système via un périphérique PCI/E. Power On By RTC (Reprise sur alarme RTC) [Disabled] [Disabled] Désactive le réglage de mise en route du système à une date/heure spécique. [Enabled] Sur [Enabled], permet de dénir une date/heure de mise en route via les options RTC Alarm Date (Days) et Hour/Minute/Second. ErP Ready [Disabled] Permet au BIOS de couper l’alimentation de certains composants lorsque l’ordinateur est en mode veille S5 pour satisfaire aux normes ErP. Sur [Enabled], toutes les autres options PME seront désactivée. Options de conguration : [Disabled] [Enabled]

Le menu Monitor afche l’état de la température et de l’alimentation du système, mais permet aussi de modier les paramètres de ventilation. Anti Surge Support (Support Anti Surge) [Enabled] Permet d’activer ou désactiver la fonction Anti Surge. Options de conguration : [Disabled] [Enabled] Voltage Monitor (Surveillance des voltages) CPU Voltage; 3.3V Voltage; 5V Voltage; 12V Voltage; CPU VTT Voltage; CPU VSA Voltage; CPU PLL Voltage, DRAM AB/CD Voltage; PCH 1.1 Voltage; PCH 1.5 Voltage; Second VTTCPU Voltage; PCH Logic Reference (1.1VG); VGA1/2 Core Voltage; VGA1/2 MEM Voltage; VGA1/2 PLL Voltage Le système de surveillance embarqué détecte automatiquement le voltage de sortie via les régulateurs de voltage embarqués. Temperature Monitor (Surveillance des températures)) CPU Temperature; MB Temperature; PCH Temperature; OPT1/2/3 Temperature[xxxºC/ xxxºF] Le système de surveillance embarqué détecte automatiquement et afche les températures de la carte mère, du CPU et les températures des périphériques assignés. Sélectionez [Ignored] (ignorer) si vous ne voulez pas afcher les températures détectées.3-32 Chapitre 3 : Le BIOS

Fan Speed Monitor (Surveillance de la vitesse des ventilateurs) CPU FAN Speed; CPU OPT Speed; Chassis FAN1/2/3 Speed; PCH FAN Speed; OPT FAN 1/2/3 Speed [xxxxRPM] or [Ignored] / [N/A] Le système de surveillance embarqué détecte et afche automatiquement les vitesses des ventilateurs CPU,PCH, optionnel et châssis en rotations par minute (RPM). Si les ventilateurs ne sont pas connectés à la carte mère, la valeur afchée est [N/A]. Ces éléments ne sont pas congurables. Fan Speed Control (Contrôle de la vitesse des ventilateurs) CPU Q-Fan Control (Contrôle Q-Fan du CPU) [Enabled] [Disabled] Désactive la fonction Q-Fan du CPU. [Enabled] Active la fonction Q-Fan du CPU. Les trois éléments suivants n’apparaissent que si l’option CPU Fan Control est activée. CPU Fan Speed Low Limit (Seuil de rotation minimum du ventilateur de CPU) [600 RPM] Permet de régler le seuil de rotation minimum du ventilateur de CPU. Le système afche un message d’avertissement lorsque la vitesse de rotation du ventilateur est inférieure à la valeur seuil dénie. Options de conguration : [Ignored] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] CPU Fan Profile (profil du ventilateur de CPU) [Standard] Permet de dénir le niveau de performance du ventilateur de CPU. [Standard] Le vitesse du ventilateur du CPU est ajustée automatiquement en fonction de la température du CPU. [Silent] Minimise la vitesse du ventilateur pour un fonctionnement silencieux. [Turbo] Permet d’obtenir la vitesse maximum du ventilateur du CPU. [Manual] Conguration manuelle. Les 4 éléments suivants n’apparaissent que si CPU Fan Prole est réglé sur [Manual]. CPU Upper Temperature (Seuil de température maximum du CPU) [70] Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température maximum du CPU. La fourchette de valeurs est comprise entre 20ºC et 75ºC. CPU Fan Max. Duty Cycle (Cycle d’opération maximum du ventilateur de CPU) (%) [100] Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum du ventilateur de CPU. La fourchette de valeurs est comprise entre 1% et 100%. Lorsque la température du CPU atteint le seuil de température maximum le ventilateur fonctionnera à sa vitesse maximum. CPU Lower Temperature (Seuil de température minimum du CPU) [20] Afche le seuil de température minimum du CPU. CPU Fan Min. Duty Cycle (Cycle d’opération minimum du ventilateur de CPU) (%) [20] Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum du ventilateur de CPU. La fourchette de valeurs est comprise entre 0% et 100%. Lorsque la température du CPU passe sous 40ºC/104ºF, le ventilateur le ventilateur fonctionnera à sa vitesse minimum.ASUS RAMPAGE IV EXTREME 3-33

Chassis Q-Fan Control (Contrôle Q-Fan du châssis) [Enabled] [Disabled] Désactive le contrôleur Q-Fan du châssis. [Enabled] Active le contrôleur Q-Fan du châssis. Chassis Fan Speed Low Limit (Seuil de rotation minimum du ventilateur de châssis) [600 RPM] Cet élément n’apparaît que si l’option Chassis Q-Fan Control est activée et permet de déterminer le seuil de rotation minimum du ventilateur châssis. Options de conguration : [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] Chassis Fan Profile (Profil du ventilateur de châssis) [Standard] Cet élément n’apparaît que si l’option Chassis Q-Fan Control est activée et permet de dénir le niveau de performance du ventilateur de châssis. [Standard] Le vitesse du ventilateur du châssis est ajustée automatiquement en fonction de la température du châssis. [Silent] Minimise la vitesse du ventilateur pour un fonctionnement silencieux. [Turbo] Permet d’obtenir la vitesse maximum du ventilateur du châssis. [Manual] Conguration manuelle. Les 4 éléments suivants n’apparaissent que si Chassis Fan Prole est réglé sur [Manual]. Chassis Upper Temperature (Seuil de température maximum du châssis) [70] Utilisez les touches <+> et <-> de votre clavier pour ajuster le seuil de température maximum du châssis. La fourchette de valeurs est comprise entre 40ºC et 90ºC. Chassis Fan Max. Duty Cycle (Cycle d’opération maximum des ventilateurs de châssis) (%) [100] Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement maximum des ventilateurs de châssis. La fourchette de valeurs est comprise entre 60% et 100%. Lorsque la température du châssis atteint 95 degrés, le ventilateur fonctionnera à sa vitesse maximum. Chassis Lower Temperature (Seuil de température minimum du châssis) [40] Afche le seuil de température minimum du châssis. Chassis Fan Min. Duty Cycle (Cycle d’opération minimum des ventilateurs de châssis) (%) [60] Utilisez les touches <+> et <-> de votre clavier pour déterminer le pourcentage de fonctionnement minimum des ventilateurs de châssis. La fourchette de valeurs est comprise entre 0% et 100%. Lorsque la température du châssis passe sous 40ºC/104ºF, le ventilateur le ventilateur fonctionnera à sa vitesse minimum. CPU Voltage, 3.3V, 5V, 12V Voltage (Voltage 3.3V/5V/12V du CPU) Le système de surveillance du matériel intégré détecte automatiquement le voltage de sortie via les régulateurs de tension embarqués. Sélectionnez Ignore (Ignorer) si vous ne souhaitez pas afcher ces informations. Anti Surge Support (Support Anti Surge) [Enabled] Permet d’activer ou désactiver la fonction Anti Surge. Options de conguration : [Disabled] [Enabled]3-34 Chapitre 3 : Le BIOS

PCH Fan Control (Contrôle du ventilateurs PCH) [Enabled] Permet de dénir le mode de contrôle du ventilateur PCH. Sur [Duty Mode], vous pouvez congurer l’élément PCH Fan. Duty Cycle(). Sur [Prole Mode], vous pouvez congurer l’élément PCH Fan Prole. Sur [User Mode], vous pouvez congurer l’élément PCH Fan Low Speed Temp et PCH Fan Full Speed Temp. La sélection de l’option [Turn Off] permet de désactiver le ventilateur PCH. Options de conguration : [Disabled] [Duty Mode] [Prole Mode] [User Mode] [Turn Off] PCH Fan. Duty Cycle() [50%] Vous permet de paramétrer le cycle d’utilisation du ventilateur. Options de conguration : [50%] [60%] [70%] [80%] [90%] PCH Fan Prole [Silent Permet de sélectionner un prol de fonctionnement pour le ventilateur PCH. Options de conguration : [Performance] [Optional] [Silent] PCH FAN Low Speed Temp [25˚C] Vous permet de paramétrer le seuil de température au delà duquel le ventilateur tourne à vitesse minimale. Options de conguration : [25˚C] [30˚C] [35˚C] [40˚C] PCH FAN Full Speed Temp [60˚C] Vous permet de paramétrer le seuil de température au delà duquel le ventilateur tourne à vitesse maximale. Options de conguration : [60˚C] [70˚C] [80˚C] [90˚C] OPT Fan 1/2/3 Control (Contrôle des ventilateurs optionnels) [Disabled] Vous permet de sélectionner le mode de contrôle du ventilateur optionnel. Sur [Duty Mode], vous pouvez congurer l’élément OPT Fan 1/2/3. Duty Cycle(). Sur [Prole Mode], vous pouvez congurer l’élément OPT Fan 1/2/3 Prole. Sur [User Mode], vous pouvez congurer l’élément OPT Fan 1/2/3 Low Speed Temp et OPT Fan 1/2/3 Full Speed Temp. Options de conguration : [Disabled] [Duty Mode] [Prole Mode] [User Mode] OPT Fan 1/2/3. Duty Cycle() [50%] Vous permet de paramétrer le cycle d’utilisation du ventilateur. Options de conguration : [50%] [60%] [70%] [80%] [90%] OPT Fan 1/2/3 Prole [Silent Permet de sélectionner un prol de fonctionnement pour le ventilateur optionnel. Options de conguration : [Performance] [Optional] [Silent] OPT FAN 1/2/3 Low Speed Temp [25˚C] Vous permet de paramétrer le seuil de température au delà duquel le ventilateur tourne à vitesse minimale. Options de conguration : [25˚C] [30˚C] [35˚C] [40˚C] OPT FAN 1/2/3 Full Speed Temp [60˚C] Vous permet de paramétrer le seuil de température au delà duquel le ventilateur tourne à vitesse maximale. Options de conguration : [60˚C] [70˚C] [80˚C] [90˚C]ASUS RAMPAGE IV EXTREME 3-35

3.7 Menu Boot (Démarrage)

Le menu Boot vous permet de modier les options de démarrage du système. Bootup NumLock State (État du verrou numérique) [On] [On] Active le pavé numérique du clavier au démarrage. [Off] Désactive le pavé numérique du clavier au démarrage. Full Screen Logo (Logo plein écran) [Enabled] [Enabled] Active la fonction d’afchage du logo en plein écran. [Disabled] Désactive la fonction d’afchage du logo en plein écran. Réglez cet élément sur [Enabled] pour utiliser la fonction ASUS MyLogo 2™. Wait For ‘F1’ If Error (Attendre pression de F1 si erreur) [Enabled] [Disabled] Désactive cette fonction. [Enabled] Le système attend que la touche F1 soit pressée lors de la détection d’erreurs. Option ROM Messages (Messages de la ROM d’option) [Force BIOS] [Force BIOS] Les messages ROM tiers seront forcés à être afchés lors de la séquence de démarrage. [Keep Current] Les messages ROM tiers seront uniquement afchés si le fabricant du dispositif tiers le requiert.3-36 Chapitre 3 : Le BIOS

Setup Mode (Interface par défaut) [EZ Mode] [Advanced Mode] Dénir Advanced Mode comme interface par défaut lors de l’accès au BIOS. [EZ Mode] Dénir EZ Mode comme interface par défaut lors de l’accès au BIOS. Boot Option Priorities (Priorités de démarrage) Ces éléments spécient la priorité des périphériques de démarrage parmi les périphériques disponibles. Le nombre d’éléments apparaissant à l’écran dépend du nombre de périphériques installés dans le système.

• Pour sélectionner le dispositif de démarrage lors de la mise sous tension du système, appuyez sur <F8> à l’apparition du logo ASUS.

• Pour accéder à Windows

en mode sans échec, vous pouvez appuyer sur <F8> après le POST. Boot Override (Substitution de démarrage) Le nombre d’éléments apparaissant à l’écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné.ASUS RAMPAGE IV EXTREME 3-37

Permet d’activer la fonction ASUS EZ Flash. Lorsque vous appuyez sur <Entrée>, un message de conrmation apparaît. Sélectionnez Yes (Oui) ou No (Non), puis appuyez sur <Entrée> pour conrmer. Pour plus de détails, consultez la section 3.10.2 Utilitaire ASUS EZ Flash 2.

3.8 Menu Tool (Outils)

Le menu Tool vous permet de congurer les options de fonctions spéciales.3-38 Chapitre 3 : Le BIOS

Cet élément vous permet de sauvegarder ou de charger les paramètres du BIOS. L’élément Setup Prole Status afche Not Installed (Non déni) si aucun prol n’a été créé.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Vous provoqueriez une défaillance de démarrage !

• Il est recommandé de mettre à jour le BIOS avec les congurations mémoire/CPU et la version de BIOS identiques. Label Permet de dénir le label du prol de conguration. Save to Prole (Enregistrer le prol) Permet de sauvegarder sous forme de chier le prol de BIOS actuel sur la mémoire ash du BIOS. Sélectionnez le chiffre à attribuer au prol à sauvegarder, appuyez sur <Entrée>, puis sélectionnez Yes (Oui). Load from Prole (Charger un prol) Permet de charger un prol contenant des paramètres de BIOS spéciques et sauvegardés dans la mémoire ash du BIOS. Entrez le numéro du prol à charger, appuyez sur <Entrée>, puis sélectionnez Yes (Oui).ASUS RAMPAGE IV EXTREME 3-39

Cet élément vous permet de congurer les paramètres de la fonction BIOS FlashBack. Forced BIOS1 Boot (Forcer le démarrage du BIOS 1) Démarre le système à partir de la puce BIOS 1. COPY BIOS2 to BIOS1 (Copier le BIOS 2 sur le BIOS 1) Seul le BIOS en cours d’utilisation peut être copié. Lors du processus de sauvegarde du BIOS, le système bascule automatiquement en mode veille et redémarrera une fois terminé. Forced BIOS2 Boot (Forcer le démarrage du BIOS 2) Démarre le système à partir de la puce BIOS 2. COPY BIOS1 to BIOS2 (Copier le BIOS 1 sur le BIOS 2) Seul le BIOS en cours d’utilisation peut être copié. Lors du processus de sauvegarde du BIOS, le système bascule automatiquement en mode veille et redémarrera une fois terminé.3-40 Chapitre 3 : Le BIOS

section 3.3 Extreme Tweaker pour plus de détails.

Load Default Settings (Charger les paramètres par défaut) Permet de charger un chier GO_Button spécique. Save Above Settings (Enregistrer les paramètres actuel) Permet d’enregistrer les modications effectuées. Faites déler la page pour afcher les éléments suivants.ASUS RAMPAGE IV EXTREME 3-41

3.9 Menu Exit (Sortie)

Le menu Exit vous permet de charger les valeurs optimales ou par défaut des éléments du BIOS, ainsi que d’enregistrer ou d’annuler les modications apportées au BIOS. Vous pouvez également accéder à l’iinterface EZ Mode à partir de ce menu. Load Optimized Defaults (Charger les paramètres optimisés par défaut) Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <F5>, une fenêtre de conrmation apparaît. Sélectionnez Yes (Oui) pour charger les valeurs par défaut. Save Changes & Reset (Enregistrer les modications et redémarrer) Une fois vos modications terminées, choisissez cette option pour vous assurer que les valeurs choisies seront enregistrées. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <F10>, une fenêtre de conrmation apparaît. Choisissez Yes (Oui) pour enregistrer les modications et quitter le BIOS. Discard Changes & Exit Choisissez cette option si vous ne voulez pas enregistrer les modications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Echap>, une fenêtre de conrmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modications apportées au BIOS. ASUS EZ Mode Cette option permet d’accéder à l’interface EZ Mode. Launch EFI Shell from lesystem device (Lancer l’application EFI Shell) Cette option permet de tenter d’exécuter l’application UEFI Shell (shellx64.e) à partir de l’un des systèmes de chiers disponibles.3-42 Chapitre 3 : Le BIOS

3.10 Mettre à jour le BIOS

Le site Web d’ASUS contient les dernières versions de BIOS pour accroître la stabilité, la compatibilité ou les performances du système. Toutefois, la mise à jour du BIOS est potentiellement risquée. Si votre version de BIOS actuelle ne pose pas de problèmes, NE TENTEZ PAS de mettre à jour le BIOS manuellement. Une mise à jour inappropriée peut entraîner des erreurs de démarrage du système. Suivez attentivement les instructions de ce chapitre pour mettre à jour le BIOS si nécessaire. Visitez le site Web d’ASUS (www.asus.com) pour télécharger le chier BIOS le plus récent. Les utilitaires suivants permettent de gérer et mettre à jour le programme de conguration du BIOS.

ASUS Update : mise à jour du BIOS sous Windows

ASUS EZ Flash 2 : mise à jour du BIOS via un périphérique de stockage USB.

3. ASUS CrashFree BIOS 3 : mise à jour du BIOS via un périphérique de stockage

amovible USB ou le DVD de support de la carte mère lorsque le chier BIOS ne répond plus ou est corrompu

ASUS BIOS Updater : mise à jour du BIOS sous DOS à l’aide du DVD de support ou d’un périphérique de stockage amovible USB. Reportez-vous aux sections correspondantes pour plus de détails sur ces utilitaires. Faites une copie de sauvegarde du BIOS original de la carte mère sur un périphérique de stockage USB au cas où vous deviez restaurer le BIOS. Vous pouvez utiliser les utilitaires ASUS Update ou ASUS BIOS Updater pour créer une copie de sauvegarde du BIOS.ASUS RAMPAGE IV EXTREME 3-43

ASUS Update est un utilitaire qui vous permet de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous un environnement Windows

• Sauvegarder le BIOS actuel

• Télécharger le dernier BIOS depuis Internet

• Mettre à jour le BIOS depuis un chier BIOS à jour

• Mettre à jour le BIOS depuis Internet, et

• Voir les informations de version du BIOS. Cet utilitaire est disponible sur le DVD de support livré avec la carte mère. ASUS Update nécessite une connexion Internet via un réseau local ou via un fournisseur d’accès. Lancer ASUS Update Après avoir installé AI Suite II à partir du DVD de support accompagnant la carte mère, lancez ASUS Update à partir de la barre des menusd’AI Suite II en cliquant sur Update (Mise à jour) > ASUS Update. Quittez toutes les applications Windows

avant de mettre à jour le BIOS avec cet utilitaire. Mise à jour à partir d’Internet Pour mettre à jour le BIOS à partir d’Internet :

1. À partir de l’écran principal d’ASUS

Update, sélectionnez Update BIOS from the Internet (Mettre à jour le BIOS depuis Internet), puis cliquez sur Next (Suivant).3-44 Chapitre 3 : Le BIOS

2. Sélectionnez le site FTP ASUS le plus

proche pour éviter les problèmes de congestion du réseau, puis cliquez sur Next (Suivant). Cochez les deux options disponibles pour activer la mise à niveau inférieure et la sauvegarde automatique du BIOS.

3. Sélectionnez la version du BIOS

à télécharger et cliquez sur Next (Suivant).

Yes (Oui) si vous souhaitez modier le logo de démarrage du BIOS, soit l’image apparaissant lors du POST (Power-On Self-Tests). Cliquez sur No (Non) pour continuer.

5. Cliquez sur Parcourir pour localiser le

6. Ajustez si nécessaire la résolution de

l’image puis cliquez sur Next (Suivant).

7. Suivez les instructions apparaissant à

l’écran pour compléter la mise à jour.ASUS RAMPAGE IV EXTREME 3-45

• Les captures d’écran de cette section sont uniquement données à titre indicatif et peuvent varier en fonction des modèles de cartes mères.

• Consultez les différents guides d’utilisation contenus dans le DVD de support de la carte mère ou sur le site Web d’ASUS (www.asus.com) pour plus de détails sur la conguration des logiciels ASUS. Mise à jour à partir d’un chier BIOS Pour mettre à jour le BIOS à partir d’un chier BIOS :

1. À partir de l’écran principal d’ASUS

Update, sélectionnez Update BIOS from le (Mettre à jour le BIOS à partir d’un chier BIOS) puis cliquez sur Next (Suivant).

Browse (Parcourir) pour localiser le chier du BIOS puis cliquez sur Next (Suivant).

Yes (Oui) si vous souhaitez modier le logo de démarrage du BIOS, soit l’image apparaissant lors du POST (Power-On Self-Tests). Cliquez sur No (Non) pour continuer.

4. Suivez les instructions apparaissant à

l’écran pour compléter la mise à jour.3-46 Chapitre 3 : Le BIOS

ASUS EZ Flash vous permet de mettre à jour le BIOS sans avoir besoin d’utiliser d’utilitaire sous le système d’exploitation. Téléchargez la dernière version en date du BIOS sur le site d’ASUS (www.asus. com) avant d’utiliser cet utilitaire. Pour mettre à jour le BIOS avec EZ Flash 2 :

le disque Flash USB contenant le chier BIOS sur l’un des ports USB de votre ordinateur.

2. Accédez à l’interface

Advanced Mode du BIOS. Allez dans le menu Tool (Outils) et sélectionnez la fonction ASUS EZ Flash Utility, puis appuyez sur la touche <Entrée> de votre clavier pour l’activer.

3. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ

4. Utilisez les touches Haut/Bas du clavier pour sélectionner le support de stockage

contenant le chier BIOS, puis appuyez sur <Entrée>.

5. Appuyez de nouveau sur <Tab> pour sélectionner le champ

Folder Info (Infos de dossier).

6. Utilisez les touches Haut/Bas du clavier pour localiser le chier BIOS, puis appuyez sur

<Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.ASUS RAMPAGE IV EXTREME 3-47

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu’il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage amovible contenant le chier BIOS à jour. Le chier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d’ASUS (www.asus.com).Si vous souhaitez utiliser le chier BIOS le plus récent, téléchargez-le à l’adresse support.asus.com et copiez-le sur un périphérique de stockage amovible. Restaurer le BIOS Pour restaurer le BIOS :

1. Démarrez le système.

2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage

amovible sur l’un des ports USB de votre ordinateur.

3. L’utilitaire vériera automatiquement la présence du chier BIOS sur l’un de ces

supports. Une fois trouvé, l’utilitaire commence alors à mettre à jour le chier BIOS corrompu.

4. Une fois la mise à jour terminée, vous devez réaccéder au BIOS pour recongurer vos

réglages. Toutefois, il est recommandé d’appuyer sur F5 pour rétablir les valeurs par défaut du BIOS an de garantir une meilleure compatibilité et stabilité du système. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut causer un échec de démarrage du système.

• Cette fonction supporte les périphériques de stockage Flash au format FAT 32/16 et n’utilisant qu’une seule partition.

• NE PAS éteindre ou redémarrer le système lors de la mise à jour du BIOS pour éviter les échecs de démarrage du système ! Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et le niveau de compatibilité du système. Pour ce faire, sélectionnez l’option Load Optimized Defaults du menu Exit. Voir section 3.9 Menu Exit pour plus de détails.3-48 Chapitre 3 : Le BIOS

Démarrer le système en mode DOS

1. Insérez le périphérique de stockage USB contenant la dernière version du BIOS et

l’utilitaire BIOS Updater sur l’un des ports USB de votre ordinateur.

2. Démarrez l’ordinateur. Lorsque le logo ASUS apparaît, appuyez sur <F8> pour afcher

le menu de sélection du périphérique de démarrage. Insérez le DVD de support dans le lecteur optique et sélectionnez ce dernier comme périphérique de démarrage primaire.

3.10.4 Utilitaire ASUS BIOS Updater

ASUS BIOS Updater vous permet de mettre à jour le BIOS sous DOS. Cet utilitaire vous permet aussi de copier le chier BIOS actuel an d’en faire une sauvegarde si le BIOS est corrompu lors d’une mise à jour. Les écrans de BIOS suivants sont présentés à titre d’exemple. Il se peut que vous n’ayez pas exactement les mêmes informations à l’écran. Avant de mettre à jour le BIOS

1. Préparez le DVD de support de la carte mère et un périphérique de stockage USB au

format FAT32/16 et à une seule partition.

2. Téléchargez la dernière version du BIOS et de l’utilitaire BIOS Updater sur le site Web

d’ASUS (http://support.asus.com) et enregistrez-le sur le périphérique de stockage USB.

• Le format de chiers NTFS n’est pas pris en charge sous DOS. N’enregistrez pas le chier BIOS et l’utilitaire BIOS Updater sur un disque dur ou un périphérique de stockage USB au format NTFS.

• N’enregistrez pas le chier BIOS sur une disquette en raison de la faible capacité de stockage de ce support

3. Éteignez l’ordinateur et déconnectez tous les disques durs SATA (optionnel).

Please select boot device: SATA: XXXXXXXXXXXXXXXX USB XXXXXXXXXXXXXXXXX UEFI: XXXXXXXXXXXXXXXX Enter Setup ↑ and ↓ to move selection ENTER to select boot device ESC to boot using defaultsWelcome to FreeDOS (http://www.freedos.org)!C:\>d:D:\>

3. Lorsque le menu Make Disk (Création de disque) apparaît, sélectionnez l’élément

FreeDOS command prompt en pressant sur le chiffre lui étant attribué sur votre clavier.

4. À l’invite de commande FreeDOS, entrez

d: et appuyez sur <Entrée> pour basculer du lecteur C (lecteur optique) au lecteur D (périphérique de stockage USB).ASUS RAMPAGE IV EXTREME 3-49

2. L’écran de sauvegarde de BIOS Updater apparaît pour indiquer que le processus de

sauvegarde est en cours. Une fois terminé, appuyez sur n’importe quelle touche de votre clavier pour retourner à l’invite de commande DOS. D:\>bupdater /oOLDBIOS1.rom Nom du chier Extension Faire une copie du BIOS actuel Pour faire une copie du chier BIOS actuel avec BIOS Updater : Vériez que le périphérique de stockage USB ne soit pas protégée en écriture et contienne un espace libre sufsant pour sauvegarder le chier.

1. À l’invite de commande FreeDOS, entrez bupdater /o[lename] et appuyez sur

<Entrée>. Où [lename] est un nom de chier assigné par l’utilisateur de longueur inférieure à 8 caractères alpha-numériques pour le nom principal, et trois caractères pour l’extension. ASUSTek BIOS Updater for DOS V1.18 [2010/04/29] Current ROM Update ROM Note Saving BIOS: PATH: A:\ BOARD:

4. Sélectionnez Yes (Oui) et appuyez sur <Entrée>. Une fois la mise à jour du BIOS

terminée, appuyez sur <Echap> pour quitter BIOS Updater. Redémarrez votre ordinateur. N’éteignez pas ou ne réinitialisez pas le système lors de la mise à jour du BIOS pour éviter toute erreur de démarrage !

• Pour les version 1.04 ou ultérieures de BIOS Updater, l’utilitaire quitte automatiquement le mode DOS après la mise à jour du BIOS.

• Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l’option Load Optimized Defaults localisée dans le menu Exit du BIOS.

• Si nécessaire, assurez-vous de reconnecter tous les câbles SATA après la mise à jour du BIOS. Mise à jour du BIOS Pour mettre à jour le BIOS avec BIOS Updater :

1. À l’invite de commande FreeDOS, entrez

bupdater /pc /g et appuyez sur <Entrée>. D:\>bupdater /pc /g

2. L’écran de mise à jour du BIOS apparaît.

3. Utilisez la touche <Tab> pour basculer d’un champ à l’autre et les touches <Haut/Bas/

Début/Fin> de votre clavier pour sélectionner le chier BIOS et appuyez sur <Entrée>. BIOS Updater vérie alors le chier BIOS sélectionné et vous demande de conrmer la mise à jour du BIOS. Are you sure to update BIOS? Yes No ASUSTek BIOS Updater for DOS V1.18 [2010/04/29] Current ROM Update ROM

USB BIOS Flashback permet de mettre à jour le BIOS de la carte mère sans avoir à accéder à l’interface de conguration du BIOS ou le système d’exploitation à l’aide d’un périphérique de stockage USB amovible.

Téléchargez la dernière version en date du BIOS sur le site Web d’ASUS.

2. Décompressez le chier et renommez la chier BIOS

R4E.ROM sur le répertoire racine d’un périphérique de stockage USB.

4. Éteignez votre ordinateur et connectez le périphérique de stockage USB au

port ROG Connect (port USB 2.0 blanc) situé sur le panneau d’E/S de la carte mère.

5. Maintenez le bouton ROG Connect

enfoncé jusqu’à ce que la LED BIOS se mette à clignoter, puis relâchez-le.

6. Patientez le temps que la LED s’arrête

de clignoter pour terminer la procédure de mise à jour du BIOS.

• Cette fonction n’est compatible qu’avec les périphériques de stockage disposant d’une partition unique au format FAT32/16.

• Ne débranchez pas le cordon d’alimentation de votre ordinateur lors du processus de mise à jour du BIOS pour éviter les erreurs de démarrage du système !ASUS RAMPAGE IV EXTREME 4-1

Chapitre 4 : Support logiciel

4.1 Installer un système d’exploitation

Cette carte mère supporte Windows

XP / XP 64-bits / Vista / Vista 64-bits / 7/ 7 64-bits. Installez toujours la dernière version de votre système d’exploitation et les mises à jour correspondantes pour maximiser les caractéristiques de votre matériel.

4.2 Informations sur le DVD de support

Le DVD de support livré avec la carte mère contient les pilotes, les applications logicielles, et les utilitaires que vous pouvez installer pour tirer partie de toutes les fonctions de la carte mère.

4.2.1 Lancer le DVD de support

Placez le DVD de support dans votre lecteur optique pour afcher le menu des pilotes si l’exécution automatique est activée sur votre PC.

• Les réglages de la carte mère et les options matérielles peuvent varier. Utilisez les procédures décrites ici en guise d’exemple. Reportez-vous à la documentation livrée avec votre système d’exploitation pour des informations détaillées.

• Assurez-vous d’avoir bien installé Windows® XP Service Pack 3 ou ultérieur avant d’installer les pilotes pour une meilleure compatibilité et stabilité. Le contenu du DVD de support peut être modié à tout moment sans préavis. Visitez le site web ASUS (www.asus.com) pour des informations mises à jour. Si l’Exécution automatique n’est pas activé sur votre ordinateur, parcourez le contenu du DVD de support pour localiser le chier ASSETUP.EXE dans le répertoire BIN. Double-cliquez sur ASSETUP.EXE pour lancer le DVD. Cliquez sur un élément pour l’installer.Le menu Drivers (Pilotes) afche les pilotes logiciels. Installez les pilotes nécessaires pour pouvoir utiliser les périphériques.Le menu Utilities (Utilitaires) afche les applications et autres logiciels supportés par la carte mère. Le menu Make disk (Création de disque) contient les éléments permettant de créer un disque du pilote RAID/AHCI.Le menu Manual (Manuel) contient la liste des manuels d’utilisation. Cliquez sur un élément pour ouvrir le dossier du manuel.Cliquez sur l’onglet Contact pour afcher les informations de contact ASUS.Cliquez sur une icône pour afcher les informations liées au DVD de support ou à la carte mère4-2 Chapitre 4 : Support logiciel

4.2.2 Obtenir les manuels des logiciels

Les manuels d’utilisation des logiciels sont inclus dans le DVD de support. Suivez les instructions ci-dessous pour obtenir les manuels nécessaires. Les manuels sont au format PDF (Portable Document Format). Installez Adobe

Reader à partir du menu Utilities (Utilitaires) avant d’ouvrir un chier.

1. Cliquez sur l’icône du DVD de

2. Le contenu du DVD de support

apparaît au format graphique. Double-cliquez sur le dossier Manual (Manuel).

3. Double-cliquez sur le dossier

du manuel que vous souhaitez visualiser. Les captures d’écran de cette section sont donnés à titre indicatif uniquement. Les manuels contenus dans le DVD de support peuvent varier selon les modèles.ASUS RAMPAGE IV EXTREME 4-3

4.3 Informations sur les logiciels

La plupart des applications du DVD de support intègrent un assistant qui vous guidera lors de la procédure d’installation. Reportez-vous au chier d’aide en ligne ou au chier Readme (Lisezmoi) accompagnant le logiciel pour plus d’informations.

AI Suite II est une interface tout-en-un intégrant divers utilitaires ASUS pouvant être exécutés simultanément. Installer AI Suite II Pour installer AI Suite II sur votre ordinateur :

1. Placez le DVD de support dans votre lecteur optique. L’onglet d’installation des pilotes

apparaît si la fonction d’Exécution automatique a été activée pour votre lecteur optique.

2. Cliquez sur l’onglet

Utilitaires, puis cliquez sur AI Suite II.

3. Suivez les instructions apparaissant à l’écran pour terminer l’installation.

Utiliser AI Suite II AI Suite II démarre automatiquement lors de l’ouverture d’une session Windows

. L’icône AI Suite II apparaît dans la zone de notication de Windows

. Cliquez sur cette icône pour ouvrir la barre des menus d’AI Suite II. Cliquez sur l’un des boutons pour lancer l’utilitaire désiré, surveiller l’état du système, mettre à jour le BIOS de la carte mère, afcher les informations relatives au système ou personnaliser les paramètres d’AI Suite II.

• Le bouton Auto Tuning n’est disponible que sur les modèles compatibles avec la fonction TurboV EVO.

• Les applications du menu Tool (Outils) varient en fonction du modèle de carte mère.

• Les captures d’écran fournies dans ce manuel sont uniquement données à titre indicatif et peuvent varier en fonction du modèle de carte mère utilisé.

• Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de conguration. Raccourci du mode Auto Tuning de TurboV EVOSélection d’un utilitaireSurveillance du systèmeMise à jour du BIOS de la carte mèreInfos systèmeRéglages4-4 Chapitre 4 : Support logiciel

ASUS TurboV EVO introduit TurboV un outil puissant permettant d’ajuster manuellement la fréquence du CPU et voltages appropriés ainsi que la fonction Auto Tuning offrant une solution d’overclocking automatique simple et rapide. Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez TurboV EVO en cliquant sur Tool (Outils) > TurboV EVO dans la barre des menus d’AI Suite II. Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de conguration. TurboV TurboV permet d’overclocker la fréquence BCLK et les voltages du CPU, du contrôleur IMC, du bus DRAM sous WIndows

sans avoir à redémarrer le système. Référez-vous à la documentation de votre CPU avant d’ajuster le voltage. Dénir un voltage trop élevé peut endommager le CPU de manière irrémédiable et régler un voltage trop faible peut rendre le système instable. An de garantir la stabilité du système, les modications effectuées avec ASUS TurboV ne sont pas sauvegardées dans le BIOS et ne seront pas reprises au redémarrage du système. Utilisez la fonction Save Prole (Sauvegarde de prol) pour enregistrer vos paramètres d’overclocking personnalisés puis lancez-les manuellement au démarrage de Windows. Enregistrer les réglages sous forme de prolBarres d’ajustement des voltagesValeurs actuellesValeurs ciblesCharger un prol Mode Cliquez pour afcher/masquer les options avancéesAppliquer les modicationsAnnuler les modicationsCliquez pour restaurer tous les paramètres de démarrageASUS RAMPAGE IV EXTREME 4-5

Advanced Mode (Mode avancé) Cliquez d’abord sur More Settings (Plus d’options) puis sur l’onglet Advanced Mode (Mode avancé) pour ajuster les paramètres de voltage avancés. Mode avancé Applique les modications Annule les modications Cliquez pour restaurer tous les paramètres de démarrage Valeurs actuelles Valeurs cibles Curseurs d’ajustement du voltage CPU Ratio (Ratio du CPU) Permet d’ajuster manuellement le ratio du CPU. Lors de la première utilisation de l’option CPU Ratio, allez dans le menu AI Tweaker > CPU Power Management du BIOS et réglez l’élément Turbo Ratio sur [Maximum Turbo Ratio setting in OS].

1. Cliquez sur l’onglet CPU Ratio.

2. Déplacez les curseurs vers le haut ou le bas jusqu’à l’obtention de la valeur désirée.

Apply (Appliquer) pour que les modications prennent effet. Ratio du CPU Applique immédiatement les modications Annule les modications Cliquez pour restaurer tous les paramètres de démarrage Barres de réglage

• Dénissez l’élément CPU Ratio du BIOS sur [Auto] avant d’utiliser cette fonction sous TurboV. Consultez le chapitre 3 du manuel de votre carte mère pour plus de détails.

• Les barres de la fonction CPU Ratio afchent l’état des coeurs du processeur. Le nombre de coeurs variant en fonction du modèle de votre CPU.4-6 Chapitre 4 : Support logiciel

CPU Strap Permet de régler la fonction CPU Strap.

1. Cliquez sur l’onglet

2. Déplacez les curseurs jusqu’à l’obtention de la valeur désirée. Le graphique sera

modié en conséquence.

Apply (Appliquer) pour que les modications prennent effet. CPU StrapCliquez pour restaurer tous les paramètres de démarrage Barres de réglage

• Les valeurs du ratio CPU affectent les résultats de la fonction CPU Strap.

• Le support de la fonction CPU Strap varie en fonction du type de processeur utilisé. Applique immédiatement les modicationsAnnule les modications Auto Tuning (Overclocking automatique) ASUS TurboV EVO intègre deux modes d’overclocking automatique pour garantir une plus grande exibilité.

• Les résultats d’overclocking varient en fonction du modèle de CPU et de la conguration de votre système.

• Pour éviter les problèmes de surchauffe du système, un système de refroidissement approprié à votre conguration est recommandé.

• Fast Tuning (Overclocking rapide) : pour un overclocking rapide du CPU.

• Extreme Tuning (Overclocking extrême) : pour un overclocking extrême du CPU et de la mémoire. Utiliser Fast Tuning

1. Cliquez sur l’onglet Auto Tuning

puis sur Fast (Rapide).

2. Lisez les différents messages

d’avertissement et cliquez sur OK pour lancer le processus d’overclocking automatique.ASUS RAMPAGE IV EXTREME 4-7

d’overclocking automatique du CPU, enregistre les réglages du BIOS et redémarre le système. À la prochaine ouverture de session Windows, un message apparaîtra pour indiquer que le processus d’overclocking automatique a réussi. Cliquez sur OK pour quitter. Utiliser Extreme Tuning

1. Cliquez sur l’onglet Auto Tuning,

puis sur Extreme (Extrême).

2. Lisez les différents messages

d’avertissement et cliquez sur OK pour lancer le processus d’overclocking automatique.

3. TurboV lance le processus

d’overclocking automatique du CPU et de la mémoire et redémarre le système. À la prochaine ouverture de session Windows, un message apparaîtra pour vous informer des résultats d’overclocking. Pour conserver les valeurs obtenues, cliquez sur Stop (Arrêter).

4. Si vous ne cliquez pas sur

Stop, TurboV lancera un nouveau processus d’overclocking et de test de stabilité du système. Une animation apparaît indiquant la progression du processus d’overclocking. Cliquez sur Stop (Arrêter) si vous souhaitez mettre n au processus.

5. TurboV ajuste et enregistre

automatiquement les réglages du BIOS puis redémarre le système. À la prochaine ouverture de session Windows, un message apparaîtra pour indiquer que le processus d’overclocking automatique a réussi. Cliquez sur OK pour quitter.4-8 Chapitre 4 : Support logiciel

DIGI+ PowerControl vous permet d’ajuster le voltage et la fréquence de modulation du régulateur de tension pour améliorer la stabilité et la abilité. Il offre également un champ de régulation du voltage important pour garantir la durée de vie des composants et réduire les pertes d’alimentation. Après avoir installé AI Suite II depuis le DVD de support de la carte mère, exécutez DIGI+ Power Control en cliquant sur Tool > DIGI+ Power Control à partir de la barre des menus d’AI Suite II. Sélectionnez CPU Power (Alimentation CPU) ou DRAM Power (Alimentation mémoire). Aide Applique les modicationsAnnule les modications Alimentation CPU N° Description 1 CPU Load-line Calibration (Calibration de ligne de charge du CPU) Permet de régler les paramètres de voltage et de contrôler la température du système. Une calibration de ligne de charge élevée permet d’obtenir une tension plus élevée et de meilleurs résultats d’overclocking mais accroît la pression thermique du CPU et du régulateur de tension. 2 CPU Current Capability (Capacités électriques du CPU) Cette fonction permet d’obtenir un champ d’alimentation plus important pour l’overclocking. Une valeur élevée a pour effet d’accroître la distribution en courant du régulateur de tension. 3 CPU Voltage Frequency (Fréquence du CPU) La modication de la fréquence affecte le temps de réponse transitoire du régulateur de tension et la pression thermique des composants. 4 VCCSA Load-line Calibration (Calibration de ligne de charge VCCSA) Le comportement du contrôleur DRAM est déni par la ligne de charge VCCSA. Sélectionnez une valeur élevée pour obtenir de meilleures performances ou une valeur faible pour garantir l’efcacité du système d’alimentation. 5 VCCSA Current Capability (Capacités électriques VCCSA) La sélection d’une valeur élevée pour cette option permet d’obtenir simultanément un champ d’alimentation et d’overclocking plus importants pour le contrôleur mémoire. 6 CPU Power Phase Control (Contrôle des phases d’alimentation du CPU) Utilisez un plus grand nombre de phases lorsque la charge du système est élevée an d’obtenir de meilleures capacités thermiques. Réduisez le nombre de phases lorsque la charge du système est faible pour accroître l’efcacité du régulateur de tension. 7 CPU Power Duty Control (Contrôle de service du CPU) Cette fonction permet d’ajuster le courant et les capacités thermiques de chaque phase du régulateur de tension.

• Le niveau d’amélioration des performances peut varier en fonction des spécications du CPU.

• Ne retirez pas le module thermique. Les conditions thermiques doivent être constamment surveillées. N° Description 1 DRAM Current Capability (Capacités électriques DRAM) Cette fonction permet d’obtenir un champ d’alimentation plus important pour l’overclocking 2 DRAM Voltage Frequency (Fréquence DRAM) Permet de régler la fréquence de commutation de la mémoire DRAM pour assurer la stabilité du système et accroître la plage d’overclocking. 3 DRAM Power Phase Control (Contrôle des phases d’alimentation DRAM) À dénir sur Manual Adjustment (Réglage manuel) pour une réponse plus rapide des phases d’alimentation et ainsi accroître les performances du système, ou réglez un délai de réponse moins rapide pour améliorer l’efcacité électrique de la DRAM

34-10 Chapitre 4 : Support logiciel

EPU est un outil de gestion de l’alimentation efcace répondant à différent besoins. Cet utilitaire propose différents modes permettant de réaliser des économies d’énergie. Sélectionner Auto fait basculer automatiquement le système d’un mode à un autre en fonction de l’état actuel du système. Vous pouvez également personnaliser chacun des modes en congurant par exemple la fréquence du CPU et du GPU dédié, le voltage vCore, et le contrôle du ventilateur. Lancer EPU Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez EPU en cliquant sur Tool (Outils) > EPU dans la barre des menus d’AI Suite II. *Afche le montant total ou actuel de CO2 réduitAfche les propriétés système de chaque mode *• Sélectionnez From EPU Installation (Depuis l’installation de EPU) pour afcher le montant de CO2 réduit depuis l’installation d’EPU. *• Sélectionnez From the Last Reset (Depuis la dernière réinitialisation) pour afcher le montant de CO2 réduit depuis l’utilisation du bouton Clear (Effacer) .

• Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de conguration. Afche le message ci-dessous si aucun moteur d’économies d’énergie n’a été détecté.Paramètres avancés de chaque modeModes de fonctionnementLes éléments illuminés indiquent qu’ils ont été activésAfche le montant de CO2 réduitAfche la consommation électrique du CPUASUS RAMPAGE IV EXTREME 4-11

Fan Xpert vous permet d’ajuster intelligemment la vitesse des ventilateurs CPU et châssis en fonction de la température ambiante et de la charge du système. La variété de prols pratiques intégrés à cet utilitaire permet un contrôle exible de la vitesse des ventilateurs et garantir un environnement frais et silencieux. Lancer FAN Xpert Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez FanXpert+ en cliquant sur Tool (Outils) > > Fan Xpert dans la barre des menus d’AI Suite II. Utiliser FAN Xpert Cliquez sur Fan Name (Nom du ventilateur) pour sélectionner le ventilateur pour lequel tester la vitesse ou cliquez sur Setting (Paramètres) pour sélectionner un mode pré-déni. Prols de ventilation

Disable (Désactiver) : sélectionnez pour désactiver la fonction Fan Xpert.

Standard : ajuste la vitesse de manière modérée.

Silent (Silencieux) : diminue la vitesse pour un fonctionnement silencieux.

Turbo: maximise la vitesse pour atteindre un refroidissement optimal.

Intelligent : ajuste la vitesse des ventilateurs en fonction de la température ambiante.

Stable : ajuste la vitesse des ventilateurs de manière à obtenir un fonctionnement stable et silencieux. Toutefois, la vitesse de rotation sera automatiquement accélérée si la température excède 70°C.

User (Personnalisé) : modication limitée du prol du ventilateur du CPU. Sélection du type de ventilateurProl de ventilationApplication des modicationsAnnulation des modications Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de conguration.4-12 Chapitre 4 : Support logiciel

Sensor Recorder vous permet de surveiller les changements intervenus dans votre système tels que la température, le voltage et la vitesse de rotation des ventilateurs. Vous pouvez aussi visualiser un historique des évènements. Lancer Sensor Recorder Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez Sensor Recorder en cliquant sur Tool (Outils) > Sensor Recorder à partir de la barre des menus d’AI Suite II. Congurer Sensor Recorder Cliquez sur l’onglet Voltage/Temperature/Fan Speed et sélectionnez les éléments à surveiller. L’onglet History Record (Historique) permet d’enregistrer les informations obtenues par les sondes de surveillances activées. Utiliser le journal des alertes

1. Cliquez sur l’onglet History Record (Historique des alertes) et utilisez les options

situées sur la gauche (Type, Date, Record Interval (Intervalle d’enregistrement) et Record Duration (Durée d’enregistrement)) en fonction de vos besoins.

2. Des lignes colorées apparaissent sur le diagramme pour indiquer les changements

détectés pour l’état désiré lors d’une période spécique.

3. Cliquez sur Recording (Enregistrer) pour enregistrer les évènements souhaités.

Cliquez sur Monitor (Surveillance) > Sensor Recorder à partir de la barre des menus principale d’AI Suite II pour voir apparaître un résumé des différents états du système.ASUS RAMPAGE IV EXTREME 4-13

Probe II est un utilitaire qui contrôle l’activité des composants cruciaux de l’ordinateur ; il détecte et vous avertit de tout problème survenant sur l’un de ces composants. PC Probe II surveille entre autres la vitesse de rotation des ventilateurs, la température du CPU, et les voltages du système. Grâce à cet utilitaire, vous serez assuré que votre ordinateur fonctionne dans des conditions d’opération saines. Lancer Probe II Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez Probe II en cliquant sur Tool (Outils) > Probe II dans la barre des menus d’AI Suite II. Restaure les valeurs seuil par défaut des sondesApplique les modicationsCharge un prol de congurationEnregistre la conguration Congurer Probe II Cliquez sur les onglets Voltage/Temperature/Fan Speed (Voltage/Température/Vitesse des ventilateurs) pour activer les sondes ou ajuster les valeurs seuil des sondes. Cliquez sur l’onglet Preference (Préférences) pour personnaliser certains paramètres de Probe II comme le cycle de détection et l’unité de mesure de la température. Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de conguration.4-14 Chapitre 4 : Support logiciel

La fonction exclusive ASUS USB 3.0 Boost permet de booster le débit de vos périphériques USB 3.0 ainsi que la prise en charge du protocole UASP (USB Attached SCSI Protocol). Avec USB 3.0 Boost, vous pouvez accélérer la vitesse de transfert des données de vos dispositifs USB 3.0 en toute simplicité. Lancer USB 3.0 Boost Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez USB 3.0 Boost en cliquant sur Tool (Outils) > USB 3.0 Boost dans la barre des menus d’AI Suite II. Congurer USB 3.0 Boost

1. Connectez un périphérique USB 3.0 à l’un des ports USB 3.0 de votre ordinateur

2. USB 3.0 Boost détecte automatiquement les propriétés des périphériques connectés

et bascule en mode Turbo ou UASP (si le protocole UASP est pris en charge par le périphérique connecté).

3. Vous pouvez néanmoins rétablir manuellement le périphérique USB 3.0 en mode

Normal à tout moment. Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de conguration.ASUS RAMPAGE IV EXTREME 4-15

Battery Charging Version 1.1 (BC 1.1), une fonction de chargement via port USB certiée par le Forum USB-IF (USB Implementers Forum), a été conçue pour permettre un chargement USB plus rapide que les dispositifs USB standards. ISi votre appareil supporte la fonction BC 1.1*, lorsque vous le connectez à votre ordinateur, celui-ci le détecte automatiquement et lance le chargement rapide via USB. La vitesse de chargement peut atteindre une vitesse jusqu’à 3 fois supérieure aux dispositifs USB traditionnels**.

• * Consultez la documentation accompagnant votre périphérique mobile pour vérier s’il supporte le standard BC 1.1.

• ** La vitesse de chargement varie en fonction des périphériques USB.

• Assurez-vous de retirer puis de reconnecter votre périphérique USB après l’activation ou la désactivation d’ Ai Charger+ pour garantir un chargement normal.4-16 Chapitre 4 : Support logiciel

ASUS Update est un utilitaire vous permettant de gérer, sauvegarder et mettre à jour le BIOS de la carte mère sous Windows

Lancer ASUS Update Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez ASUS Update en cliquant sur Update (Mise à jour) > ASUS Update dans la barre des menus d’AI Suite II. Utiliser ASUS Update Sélectionnez l’une des options disponibles pour le BIOS. Cliquez sur Next (Suivant) et suivez les instructions apparaissant à l’écran pour terminer la tâche désirée.

Mise à jour du BIOS à partir d’Internet Téléchargez le chier BIOS à partir du site Web d’ASUS (www.asus.com) et suivez les instructions apparaissant à l’écran pour mettre à jour le BIOS de votre système.

Téléchargement du BIOS à partir d’Internet Téléchargez et enregistrez le chier BIOS à partir du site Web d’ASUS (www.asus. com) pour une utilisation future.

Mise à jour du BIOS à partir d’un chier Utilisez un chier stocké sur votre système pour mettre à jour le BIOS de votre système.

Sauvegarder le BIOS sur un chier Faites une copie de sauvegarde du BIOS sur votre système ou sur un périphérique de stockage amovible pour une utilisation future La mise à jour du BIOS comporte certains risques de plantage du système. La création d’une copie de sauvegarde du BIOS d’origine est recommandée avant toute tentative de mise à jour.ASUS RAMPAGE IV EXTREME 4-17

ASUS MyLogo vous permet de personnaliser le logo de démarrage. Le logo de démarrage est l’image apparaissant à l’écran lors du POST Power-On Self-Tests). Customisez votre ordinateur dès la séquence de démarrage ! Lancer ASUS MyLogo Après avoir installé AI Suite II à partir du DVD de support de la carte mère, lancez ASUS en cliquant sur Update (Mise à jour) > MyLogo dans la barre des menus d’AI Suite II. Utiliser MyLogo Sélectionnez la méthode de modication du logo de démarrage. Puis, cliquez sur Next (Suivant) et suivez les instructions apparaissant à l’écran. Modier le logo de démarrage du BIOS

Picture File (Fichier image), cliquez sur Browse (Parcourir) et sélectionnez l’image qui fera ofce de logo de démarrage. Puis, cliquez sur Next (Suivant).4-18 Chapitre 4 : Support logiciel

2. Cliquez sur Auto Tune (Ajustement auto) pour dénir la résolution de l’image.

3. Cliquez sur le bouton

Booting Preview (Aperçu de démarrage) pour avoir un aperçu de l’image. Cliquez sur Next (Suivant) une fois terminé.

Flash (Mettre à jour) pour modier l’image.

5. Cliquez sur Yes (Oui) pour redémarrer le système.

Modier le logo de démarrage d’un chier BIOS téléchargé puis mettre à jour le BIOS de ma carte mère

BIOS File (Fichier BIOS), cliquez sur Browse (Parcourir) et sélectionnez le chier BIOS. L’utilitaire vous détectera la compatibilité de votre système avec la version du chier BIOS fournie.

Picture File (Fichier image), cliquez sur Browse (Parcourir) et sélectionnez l’image qui fera ofce de logo de démarrage. Puis, cliquez sur Next (Suivant).

3. Suivez les étapes 2 à 5 de la section précédente pour terminer.

Assurez-vous que l’option Full Screen Logo du BIOS est dénie sur [Enabled] pour afcher le logo de démarragASUS RAMPAGE IV EXTREME 4-19

ROG Connect permet de surveiller et de congurer votre système depuis un autre ordinateur. Congurer la connexion USB entre votre ordinateur local et l’ordinateur distant

• Installez ROG Connect sur l’ordinateur distant à partir du DVD de support avant d’utiliser la fonction ROG Connect.

ROG Connect doit être utilisé avec ROG Connect Plus pour pouvoir proter de toutes les fonctionnalités. Installez ROG Connect Plus sur votre ordinateur local à partir du DVD de support avant d’utiliser ROG Connect.

1. Reliez à l’aide du câble ROG Connect fourni votre système à un autre ordinateur.

2. Appuyez sur le bouton ROG Connect.

3. Double-cliquez sur le raccourci

TweakIt du bureau de l’ordinateur distant pour activer la fonction. Utiliser RC TweakIt Utilisez les curseurs et les boutons pour surveiller et de congurer votre système.4-20 Chapitre 4 : Support logiciel

RC Poster RC Poster afche les informations détaillées et récupérées lors du POST. Vous pouvez choisir entre deux modes d’afchage : String (Chaîne) et Code. RC Remote RC Remote permet d’accéder à votre ordinateur local via le câble ROG Connect. RC Diagram RC Diagram permet de surveiller et d’enregistrer l’état du système. Cliquez sur Function (Fonction) pour afcher plus d’options.ASUS RAMPAGE IV EXTREME 4-21

GPU TweakIt GPU TweakIt permet de contrôler et de surveiller la puce graphique (GPU) de l’ordinateur local. Utilisez les curseurs disponibles pour ajuster les valeurs puis cliquez sur Apply (Appliquer) pour enregistrer les modications.4-22 Chapitre 4 : Support logiciel

B. Gestionnaire audio HD Realtek pour Windows XP™ Fenêtre des paramètres de contrôle Options de CongurationBouton Informations Bouton QuitterBouton Réduire Consultez les guides des logiciels contenus dans le DVD de support ou disponibles sur le site Web d’ASUS (www.asus.com) pour plus de détails de conguration. A. Gestionnaire Audio HD Realtek pour Windows Vista™/7 Fenêtre des paramètres de contrôle Options de CongurationBouton Informations Bouton QuitterBouton RéduireParamètres avancésParamètres de connecteurStatut du connecteur analogique et numériqueBouton de sélection du périphérique audio par défaut

offre des capacités audio sur 8-canaux pour offrir des sensations audio ultimes sur votre PC. Le logiciel propose une fonction de détection des ports audio, le support de la Sortie S/PDIF et des possibilités d’interruption. Le codec comporte également la technologie propriétaire Realtek

(Universal Audio Jack) pour tous les ports audio, éliminant ainsi les erreurs de connexion des câbles et apportant aux utilisateurs la facilité du Plug-and-Play. Suivez l’assistant d’installation pour installer le pilote Audio Realtek

sur le DVD de support. Si le logiciel audio Realtek est correctement installé, vous trouverez l’icône du Gestionnaire Audio HD Realtek dans la barre des tâches. Dans la barre des tâches, double-cliquez sur l’icône pour afcher le Gestionnaire Audio HD Realtek. Realtek HD Audio ManagerASUS RAMPAGE IV EXTREME 4-23

Cette carte mère supporte les solutions RAID suivantes :

Rapid Storage Technology : RAID 0, RAID 1, RAID 10 et RAID 5.

• Vous devrez installer Windows XP Service Pack 3 ou une version ultérieure avant de pouvoir utiliser des disques durs Serial ATA. La fonction RAID SATA n’est disponible que si vous utilisez Windows XP SP3 ou une version ultérieure.• En raison de certaines limitations de Windows XP / Vista, un volume RAID dont la capacité totale excède 2To ne peut pas être déni comme disque de données. Un volume RAID excédant 2To ne peut être déni que comme disque de données.• Si vous souhaitez installer un système d'exploitation sur un disque dur faisant parti d'un volume RAID, vous devrez créer un disque du pilote RAID et charger le pilote lors de l'installation du système d'exploitation. Référez-vous à la section 4.5 Créer un disque du pilote RAID pour plus de détails.

4.4.1 Dénitions RAID

RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d’un disque dur unique, améliorant ainsi de manière signicative l’accès aux données et au stockage. L’utilisation de deux disques durs neufs et identiques est nécessaire pour cette conguration. RAID 1 (Data mirroring) fait une copie à l’identique des données d’un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion du volume RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l’autre disque. Cette conguration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l’ensemble du système. Utilisez deux nouveaux disques pour cette conguration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant. RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la conguration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage plus importantes. La conguration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planication des ressources de l’entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques. RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéciez des avantages combinés des congurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette conguration, ou un disque existant et trois nouveaux disques.4-24 Chapitre 4 : Support logiciel

4.4.4 Utilitaire Intel

Rapid Storage Technology Option ROM Pour accéder à l’utilitaire Intel

1. Allumez l’ordinateur.

2. Au POST, appuyez sur <Ctrl+I> pour afcher le menu principal de l’utilitaire.

4.4.3 Dénir l’élément RAID dans le BIOS

Vous devez dénir l’élément RAID dans le BIOS avant de créer un volume RAID avec des disques durs SATA. Pour ce faire :

1. Démarrez l’ordinateur et appuyez sur <Suppr> lors du POST pour accéder au BIOS.

Advanced, sélectionnez SATA Conguration, puis appuyez sur <Entrée>.

SATA Mode sur [RAID Mode].

4. Enregistrez vos modications et quittez le BIOS.

Reportez-vous au Chapitre 3 pour plus de détails sur le BIOS. En raison de certaines limitations du chipset, lorsque l’un des ports SATA en réglé en mode RAID, tous les autres ports SATA fonctionneront sous ce mode.

4.4.2 Installer des disques durs Serial ATA (SATA)

Cette carte mère supporte des disques durs SATA. Pour de meilleures performances, installez des disques durs identiques avec la même capacité et du même modèle. Pour installer des disques durs SATA pour une conguration RAID :

1. Installez les disques SATA dans les baies du châssis.

2. Connectez les câbles SATA.

3. Connectez le câble d’alimentation SATA au connecteur d’alimentation de chaque

Les touches de navigation au bas de l’écran vous permettent de vous déplacer entre les menus et de sélectionner les options de ces derniers. Les écrans RAID du BIOS de cette section sont présentés en guise d’illustrations, et peuvent différer de ceux que vous avez à l’écran. L’utilitaire supporte un maximum de quatre disques durs en conguration RAID. Créer un volume RAID Pour créer un volume RAID :

1. Dans le menu principal de l’utilitaire, sélectionnez

1. CREATE VOLUME, puis appuyez

sur <Entrée>. L’écran suivant apparaît.

2. Saisissez un nom pour le volume RAID puis appuyez sur <Entrée>.

RAID Level est surligné, appuyez sur les èches haut/bas pour sélectionner un type de conguration RAID, puis appuyez sur <Entrée>.

Disks est surligné, appuyez sur <Entrée> pour sélectionner les disques durs à congurer en volume RAID. La fenêtre SELECT DISKS apparaît. Intel(R) Rapid Storage Technology - Option ROM - v10.5.1.1070 Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.

]-Prev/Next [SPACE]-SelectDisk [ENTER]-Done4-26 Chapitre 4 : Support logiciel

5. Utilisez les èches haut-bas pour mettre un disque en surbrillance, puis appuyez sur

<Espace> pour le sélectionner. Un petit triangle distinguera ce disque. Appuyez sur <Entrée> pour terminer votre sélection.

6. Utilisez les èches haut/bas pour sélectionner la taille des segments de l’ensemble

RAID (RAID 0, 10 et 5 uniquement), puis appuyez sur <Entrée>. Les valeurs s’échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 128 Ko. Valeurs standards : RAID 0 : 128Ko RAID 10 : 64Ko RAID 5 : 64Ko Pour les serveurs, il est recommandé d’utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l’édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

7. Quand l’élément Capacity est surligné, saisissez la taille désirée du volume RAID,

puis appuyez sur <Entrée>. La valeur par défaut indique la capacité maximale autorisée.

8. Appuyez sur <Entrée> quand l’élément

CREATE VOLUME est surligné. Le message d’avertissement suivant apparaît.

9. Appuyez sur <Y> pour créer le volume RAID et retourner au menu principal, ou sur

Supprimer un volume RAID Vous ne pourrez pas restaurer les données après avoir supprimer un volume RAID. Assurez-vous d’avoir sauvegarder vos données importantes avant de supprimer un volume RAID. Pour supprimer un volume RAID :

1. À partir du menu principal de l’utilitaire, sélectionnez

2. Delete RAID Volume et

appuyez sur <Entrée>. L’écran ci-dessous apparaît. Quitter l’utilitaire Intel

1. À partir du menu principal de l’utilitaire, sélectionnez

5. Exit, et appuyez sur <Entrée>.

Le message d’avertissement suivant apparaît.

2. Appuyez sur <Y> pour quitter l’utilitaire ou sur <N> pour retourner au menu principal.

Are you sure you want to exit? (Y/N): [ CONFIRM EXIT ]

2. Utilisez les èches haut-bas pour sélectionner le volume RAID à supprimer, puis

appuyez sur <Suppr>. Le message d’avertissement suivant apparaît.

3. Appuyez sur <Y> pour supprimer le volume RAID et retourner au menu principal, ou

4.5 Créer un disque du pilote RAID

Une disquette contenant le pilote RAID est nécessaire lors de l’installation de Windows

sur un disque dur qui appartient à un volume RAID.

• Cette carte mère n’intégrant pas de connecteur pour lecteur de disquettes, utilisez un lecteur de disquettes USB pour créer un disque du pilote RAID.

• En raison de certaines limitations de Windows

XP, il se peut que le système d’exploitation puisse ne pas détecter le lecteur de disquettes USB. Pour résoudre ce problème, référez-vous à la section 4.5.4 Utiliser un lecteur de disquettes USB.

4.5.1 Créer un disque du pilote RAID sans accéder à l’OS

Pour créer une disquette du pilote RAID sans accéder à l’OS :

1. Démarrez votre ordinateur.

2. Appuyez sur <Suppr> lors du POST pour accéder au BIOS.

3. Congurez le lecteur optique comme périphérique de démarrage primaire.

4. Insérez le DVD de support dans le lecteur optique.

5. Sauvegardez les changements et quittez le BIOS.

Make Disk apparaît, appuyez sur <1> pour créer un disque du pilote RAID.

7. Insérez une disquette formatée dans le lecteur de disquettes USB, puis appuyez sur

8. Suivez les instructions apparaissant à l’écran pour achever la procédure.

4.5.2 Créer un disque du pilote RAID sous Windows

Pour créer une disquette du pilote RAID sous Windows

2. Connectez le lecteur de disquettes USB et insérez-y une disquette vierge.

3. Placez le DVD de support de la carte mère dans le lecteur optique.

4. lancez l’utilitaire

Windows File Manager, puis localisez l’emplacement suivant sur le DVD de support : \Drivers\RAID\RSTe\Driver Double-cliquez sur le chier AsMakeDisk.exe pour lancer l’utilitaire ASUS MakeDisk Utility.

5. Sélectionnez le lecteur de disquettes comme disque de destination.

6. Suivez les instructions apparaissant à l’écran pour achever la procédure.

Protégez le disque en écriture pour éviter une éventuelle infection par virus.ASUS RAMPAGE IV EXTREME 4-29

4.5.3 Installer le pilote RAID lors de l’installation de Windows

Pour installer le pilote RAID sous Windows

1. Lors de l’installation du système d’exploitation, le système vous demande de presser la

touche F6 pour installer un pilote SCSI ou RAID tiers.

2. Appuyez sur <F6> puis insérez la disquette contenant le pilote RAID dans le lecteur de

3. Lorsqu’il vous est demandé de sélectionné l’adaptateur SCSI à installer, assurez-vous

de sélectionner le pilote RAID approprié à votre système d’exploitation.

4. Suivez les instructions apparaissant à l’écran pour achever la procédure.

Pour installer le pilote RAID sous Windows

Vista (ou version ultérieure) :

1. Lors de l’installation du système d’exploitation, cliquez sur L

oad Driver (Charger le pilote) pour sélectionner le périphérique contenant le pilote RAID.

2. Insérez/connectez le DVD de support/le périphérique de stockage USB contenant le

pilote RAID dans un lecteur optique/port USB, puis cliquez sur Browse (Parcourir).

3. Cliquez sur le nom du périphérique contenant le pilote RAID, puis allez dans

Drivers (Pilotes) > RAID, et sélectionnez le pilote RAID approprié à votre système d’exploitation. Cliquez sur OK.

4. Suivez les instructions apparaissant à l’écran pour achever la procédure.

Avant de charger le pilote RAID à partir d’un périphérique de stockage USB amovible, vous devez utiliser un autre ordinateur pour copier le pilote RAID contenu sur le DVD de support vers le périphérique de stockage USB.4-30 Chapitre 4 : Support logiciel

4.5.4 Utiliser un lecteur de disquettes USB

En raison de certaines limitations du système d’exploitation, Windows

XP peut ne pas détecter le lecteur de disquettes USB lors de l’installation du pilote RAID à partir d’une disquette à l’installation du système d’exploitation. Pour résoudre ce problème, ajoutez l’identiant du fabricant (VID) et du lecteur de disquettes (PID) USB contenant le pilote RAID. Pour ce faire, suivez les étapes ci-dessous :

1. Connectez le lecteur de disquettes USB

contenant le pilote RAID à un autre ordinateur.

2. Faites un clic droit sur l’icône

Poste de travail localisée dans le Bureau de Windows

ou dans le menu démarrer, puis cliquez sur Gérer.

Gestionnaire de périphériques. Dans l’arborescence Contrôleurs de bus USB, faites un clic droit sur Lecteur de disquettes USB xxxxxx, puis cliquez sur Propriétés. Le nom du lecteur de disquettes USB peut varier selon les fabricants.

4. Cliquez sur l’onglet Détails. Les

numéros d’identications du fabricant (VID) ou du matériel (PID) apparaissent dans le menu déroulant.

5. Parcourez le contenu de la disquette

contenant le pilote RAID pour localiser le chier txtsetup.oem.

6. Double-cliquez sur le chier. Une

fenêtre apparaît, vous permettant de sélectionner le programme avec lequel vous souhaitez ouvrir le chier “oem”.ASUS RAMPAGE IV EXTREME 4-31

7. Sélectionnez Bloc-notes.

9. Tapez la ligne suivante en dessous de ces deux sections :

id = “USB\VID_xxxx&PID_xxxx”, “usbstor”

10. Enregistrez les modications et quittez.

Chapitre 5 : Support des technologies multi-GPU

CrossFireX™ La carte mère supporte la technologie AMD

CrossFireX™ qui vous permet d’installer des cartes graphiques multi-GPU (Graphics Processing Unit). Veuillez suivre les procédures d’installation de cette section.

5.1.1 Pré-requis système

• En mode CrossFireX™, vous devez posséder deux cartes graphiques CrossFireX™ identiques ou une carte graphique CrossFireX™ intégrant deux GPU et certiées par AMD

• Assurez-vous que le pilote de vos cartes graphiques supporte la technologie AMD CrossFireX™. Téléchargez les derniers pilotes sur le site Web d’AMD (www.amd.com).

• Assurez-vous que le bloc d’alimentation peut fournir la quantité minimale d’énergie requise par le système. Voir Chapitre 2 pour plus de détails.

5.1.2 Avant de commencer

Avant de pouvoir utiliser la technologie AMD CrossFireX™, vous devrez désinstaller tous les pilotes d’afchage actuels avant d’installer des cartes graphiques AMD CrossFireX™ sur votre système. Pour désinstaller les pilotes d’afchage actuels :

1. Fermez toutes les applications en cours d’exécution.

2. Pour Windows XP, cliquez sur

Panneau de conguration > Ajout/Suppression de programmes. Pour Windows Vista/7, cliquez sur Panneau de conguration > Programmes et fonctionnalités.

3. Sélectionnez le(s) pilote(s) d’afchage actuel(s).

4. Pour Windows XP, sélectionnez

Supprimer. Pour Windows Vista/7, sélectionnez Désinstaller.

5. Redémarrez votre ordinateur.

• Il est recommandé d’installer des ventilateurs châssis additionnels pour garantir un environnement thermique optimal.

• Visitez le site Web d’AMD (http://game.amd.com) pour obtenir la liste des cartes grapiques et des applications 3D supportées5-2 Chapitre 5 : Support des technologies multi-GPU

4. Alignez et insérez fermement le

connecteur pont CrossFireX™ sur les connecteurs dorés de chaque carte graphique.

5.1.3 Installer deux cartes graphiques CrossFireX™

La carte mère illustrée dans ce chapitre sert uniquement à illustré les instructions d’installation et de conguration et peut ne pas correspondre au modèle de carte mère que vous utilisez.

1. Préparez deux cartes graphiques

2. Insérez les deux cartes graphiques dans

les slots PCIEX16. Si votre carte mère possède plus de deux slots PCIEX16, référez-vous au Chapitre 2 pour localiser les slots PCIEX16 recommandés pour l’installation de plusieurs cartes graphiques.

3. Assurez-vous que les cartes sont bien

installées sur leur slot. Connecteurs dorés Pont CrossFireX™ (inclus avec la carte graphique)

5. Connectez une source d’alimentation

auxiliaire du bloc d’alimentation à chaque carte graphique.

6. Connectez un câble VGA ou DVI à l’une

Reportez-vous à la documentation fournie dans la boîte de votre carte graphique pour installer les pilotes. Assurez-vous que le pilote de vos cartes graphiques supporte la technologie AMD

CrossFireX™. Téléchargez les derniers pilotes sur le site Web d’AMD (www.amd.com).

CrossFireX™ Après avoir installé vos cartes graphiques et les pilotes, activez la fonction CrossFireX™ via l’utilitaire AMD VISION Engine Control Center sous Windows. Démarrer AMD VISION Engine Control Center Pour démarrer AMD Vision Engine Control Center

Faites un clic droit dans le bureau de Windows

et sélectionnez AMD VISION Engine Control Center. Vous pouvez aussi faire un clic droit sur l'icône AMD située dans la zone de notication de Windows et sélectionner Vision Engine Control Center.

2. L'assistant de conguration de Vision

Engine Control Center apparaît lorsque le système détecte la présence de plusieurs cartes graphiques. Cliquez sur Go pour accéder à la fenêtre des paramètres avancés de l'utilitaire Vision Engine Control Center. Activer la technologie CrossFireX™

1. Dans la fenêtre principale de Vision

Engine Control Center, cliquez sur Graphics Settings (Paramètres d’afchage) > AMD CrossFireX™ Conguration (Conguration CrossFireX).

2. Dans la liste des adaptateurs

graphiques, sélectionnez la carte graphique à utiliser comme périphérique d’afchage.

Apply (Appliquer), puis sur OK pour fermer la fenêtre.

45-4 Chapitre 5 : Support des technologies multi-GPU

SLI™ La carte mère supporte la technologie NVIDIA

SLI™ (Scalable Link Interface) qui vous permet d’installer plusieurs cartes graphiques. Suivez les procédures d’installation décrites dans cette section.

5.2.1 Pré-requis système

• En mode SLI, vous devez posséder deux cartes graphiques compatibles SLI, identiques et certiées NVIDIA

• Vériez que le pilote de votre carte graphique supporte la technologie SLI de NVIDIA. Téléchargez les derniers pilotes depuis le site Internet de NVIDIA (www.nvidia.com).

• Vériez que votre alimentation soit capable de délivrer la quantité de courant minimale requise par le système. Voir Chapitre 2 pour plus de détails.

5.2.2 Installer deux cartes graphiques SLI

La carte mère illustrée dans ce chapitre sert uniquement à illustré les instructions d’installation et de conguration et peut ne pas correspondre au modèle de carte mère que vous utilisez.

1. Préparez deux cartes graphiques

compatibles avec la technologie SLI.

2. Insérez les deux cartes dans les slots

PCIEX16. Si votre carte mère possède plus de deux slots PCIEX16, reportez- vous au Chapitre 2 de ce manuel an de localiser les slots PCIEX16 recommandés pour l’installation de multiples cartes graphiques.

3. Assurez-vous que les carte sont bien

engagées dans leur slot.

4. Alignez et insérez le connecteur pont SLI sur les connecteurs dorés de chaque carte

graphique. Assurez-vous que le connecteur est bien en place.

• Il est recommandé d’installer un ventilateur châssis supplémentaire pour assurer un meilleur environnement thermique.

• Visitez le site Web ofciel de NVIDIA (http://www.nzone.com) pour la dernière liste des cartes graphiques copatibles et applications 3D supportées.ASUS RAMPAGE IV EXTREME 5-5

5. Connectez une source d’alimentation auxiliaire du bloc d’alimentation à chaque carte

câble VGA ou DVI à la carte graphique. Connecteurs dorésPont SLI

5.2.3 Installer les pilotes

Reportez-vous à la documentation livrée avec vos cartes graphiques an d’installer leurs pilotes. Assurez-vous que le pilote de votre carte graphique PCI Express supporte la technologie NVIDIA SLI. Téléchargez le dernier pilote sur le site Web de NVIDIA (www.nvidia.com).

SLI™ Après avoir installé vos cartes graphiques et leurs pilotes, activez la fonction SLI dans le Panneau de conguration NVIDIA

Vista™/7™. Lancer le Panneau de conguration NVIDIA Vous pouvez démarrer l’utilitaire NVIDIA via l’une des méthodes suivantes :

Faites un clic droit dans le bureau de Windows

sélectionnez Panneau de conguration NVIDIA. La fenêtre du Panneau de conguration NVIDIA apparaît. (Voir Étape B5).5-6 Chapitre 5 : Support des technologies multi-GPU

B1. Si le Panneau de conguration ne s’afche pas (A), sélectionnez Personnaliser. B2. Dans la fenêtre Personnalisation, sélectionnez Paramètres d’afchage. B3. Dans la boîte de dialogue Paramètres d’afchage, cliquez sur Paramètres avancés.ASUS RAMPAGE IV EXTREME 5-7

B4. Sélectionnez l’onglet NVIDIA GeForce, puis cliquez sur Ouvrir le panneau de conguration NVIDIA. B5. La fenêtre du Panneau de conguration NVIDIA apparaît. Activer la conguration SLI Dans la fenêtre du Panneau de conguration NVIDIA, sélectionnez Régler la conguration SLI. Cliquez sur Activer la technologie SLI et sélectionnez l’afchage à utiliser pour le rendu de contenu SLI. Une fois terminé, cliquez sur Appliquer.5-8 Chapitre 5 : Support des technologies multi-GPU
