MODE D'EMPLOI Rog Crosshair VIII Impact ASUS

IMPACTii F15818 Deuxième Édition Août 2019 Copyright © 2019 ASUSTeK COMPUTER INC. Tous droits réservés. Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. (“ASUS”). La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modié ou altéré, à moins que cette réparation, modication ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant. ASUS FOURNIT CE MANUEL "EN L'ÉTAT" SANS GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, Y COMPRIS, MAIS NON LIMITÉ AUX GARANTIES IMPLICITES OU AUX CONDITIONS DE COMMERCIABILITÉ OU D'ADÉQUATION À UN BUT PARTICULIER. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de prots, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit. LES SPÉCIFICATIONS ET LES INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INDICATIF SEULEMENT ET SONT SUJETTES À DES MODIFICATIONS SANS PRÉAVIS, ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'EST EN AUCUN CAS RESPONSABLE D'ÉVENTUELLES ERREURS OU INEXACTITUDES PRÉSENTES DANS CE MANUEL, Y COMPRIS LES PRODUITS ET LES LOGICIELS QUI Y SONT DÉCRITS. Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des ns d'identication ou d'explication, et au seul bénéce des propriétaires, sans volonté d'infraction. Oer to Provide Source Code of Certain Software This product contains copyrighted software that is licensed under the General Public License (“GPL”), under the Lesser General Public License Version (“LGPL”) and/or other Free Open Source Software Licenses. Such software in this product is distributed without any warranty to the extent permitted by the applicable law. Copies of these licenses are included in this product. Where the applicable license entitles you to the source code of such software and/or other additional data, you may obtain it for a period of three years after our last shipment of the product, either (1) for free by downloading it from https://www.asus.com/support/

Chapitre 1 : Introduction au produit

1.9 Témoins lumineux de la carte mère .................................................................... 1-13

1.10 Connecteurs internes ........................................................................................... 1-15

Chapitre 2 : Procédures d'installation de base

2.3 Connecteurs arrières et audio de la carte mère ................................................ 2-14

2.3.1 Connecteurs arrières .................................................................................................2-14 2.3.2 Connexions audio ...................................................................................................... 2-16

2.4 Démarrer pour la première fois ..........................................................................2-18

2.5 Éteindre l'ordinateur ............................................................................................ 2-18iv

Chapitre 3 : Le BIOS

3.6.6 PCI Subsystem Settings (Paramètres de sous-système PCI) .....................3-18

Chapitre 4 : Congurations RAID

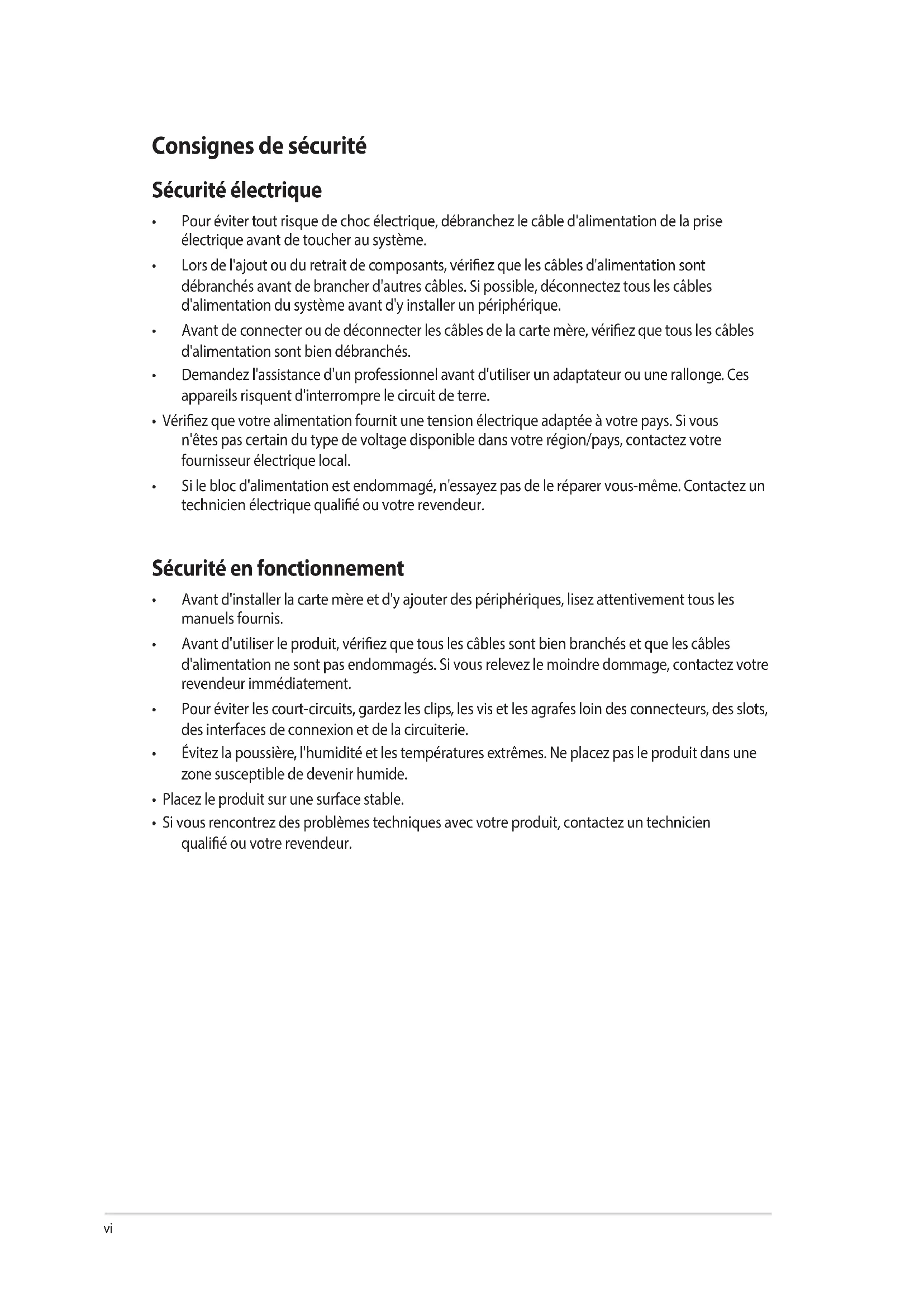

• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.

• Lors de l'ajout ou du retrait de composants, vériez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles. Si possible, déconnectez tous les câbles d'alimentation du système avant d'y installer un périphérique.

• Avant de connecter ou de déconnecter les câbles de la carte mère, vériez que tous les câbles d'alimentation sont bien débranchés.

• Demandez l'assistance d'un professionnel avant d'utiliser un adaptateur ou une rallonge. Ces appareils risquent d'interrompre le circuit de terre.

• Vériez que votre alimentation fournit une tension électrique adaptée à votre pays. Si vous n'êtes pas certain du type de voltage disponible dans votre région/pays, contactez votre fournisseur électrique local.

• Si le bloc d'alimentation est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualié ou votre revendeur. Sécurité en fonctionnement

• Avant d'installer la carte mère et d'y ajouter des périphériques, lisez attentivement tous les manuels fournis.

• Avant d'utiliser le produit, vériez que tous les câbles sont bien branchés et que les câbles d'alimentation ne sont pas endommagés. Si vous relevez le moindre dommage, contactez votre revendeur immédiatement.

• Pour éviter les court-circuits, gardez les clips, les vis et les agrafes loin des connecteurs, des slots, des interfaces de connexion et de la circuiterie.

• Évitez la poussière, l'humidité et les températures extrêmes. Ne placez pas le produit dans une zone susceptible de devenir humide.

• Placez le produit sur une surface stable.

• Si vous rencontrez des problèmes techniques avec votre produit, contactez un technicien qualié ou votre revendeur.vii À propos de ce manuel Ce manuel de l'utilisateur contient les informations dont vous aurez besoin pour installer et congurer la carte mère. Organisation du manuel Ce manuel contient les parties suivantes :

• Chapitre 1 : Introduction au produit Ce chapitre décrit les fonctions de la carte mère et les technologies prises en charge. Il inclut également une description des cavaliers et des divers connecteurs, boutons et interrupteurs de la carte mère.

• Chapitre 2 : Procédures d'installation de base Ce chapitre décrit les procédures de conguration matérielles nécessaires lors de l'installation de composants système.

• Chapitre 3 : Le BIOS Ce chapitre explique comment modier les paramètres du système par le biais des menus du BIOS. Une description des paramètres du BIOS est aussi fournie.

• Chapitre 4 : Congurations RAID Ce chapitre décrit les congurations RAID. Où trouver plus d'informations ? Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels.

Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels aérents.

2. Documentation optionnelle

Le contenu livré avec votre produit peut inclure de la documentation optionnelle, telle que des cartes de garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du contenu standard.viii Conventions utilisées dans ce manuel Pour être sûr d'eectuer certaines tâches correctement, veuillez prendre note des symboles suivants. DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche. ATTENTION : Ces informations vous permettront d'éviter d'endommager les composants lors de la réalisation d'une tâche. IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien. REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien. Typographie Texte en gras Indique un menu ou un élément à sélectionner. Italique Met l'accent sur une phrase ou un mot. <touche> Une touche entourée par les symboles < et > indique une touche à presser. Exemple : <Entrée> signie que vous devez presser la touche Entrée. <touche1>+<touche2>+<touche3> Si vous devez presser deux touches ou plus simultanément, le nom des touches est lié par un signe (+).ix Résumé des caractéristiques de la ROG CROSSHAIR VIII IMPACT Processeur Socket AM4 pour les processeurs AMD

Ryzen™ de 3e et 2e génération / AMD Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega

• Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs AMD® compatibles avec cette carte mère. Chipset AMD

X570 Mémoire Processeurs AMD

Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega 2 x Slots DIMM pour un maximum de 64 Go Modules de mémoire DDR4 compatibles : 3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz (Un-buered) Architecture mémoire Dual-Channel (bi-canal)

• La prise en charge de la DRAM à double capacité varie en fonction du modèle de DRAM. ** Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. Slots d'extension Processeurs AMD

Ryzen™ de 3e génération - 1 x SafeSlot PCIe 4.0 x16 (en mode x16) Processeurs AMD

Ryzen™ de 2e génération - 1 x SafeSlot PCIe 3.0 x16 (en mode x16) Processeurs AMD

Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega - 1 x SafeSlot PCIe 3.0 x16 (en mode x8) (continue à la page suivante)x Résumé des caractéristiques de la ROG CROSSHAIR VIII IMPACT Stockage Processeurs AMD

Ryzen™ de 3e génération - 1 xInterface M.2 (socket 3) pour lecteurs M Key 2242/2260/2280 (Modes SATA et PCIE 4.0 x4) Processeurs AMD

Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega - 1 x Interface M.2 (socket 3) pour lecteurs M Key 2242/2260/2280 (Mode SATA et PCIE 3.0 x4) Chipset AMD

X570 - 4 x Connecteurs SATA 6.0 Gb/s - Compatible avec Raid 0, 1, 10 - 1 x Interface M.2 (socket 3) pour lecteurs M Key 2242/2260/2280 (Mode SATA et PCIE 4.0 x4) LAN Contrôleur Ethernet Intel

I211-AT ASUS LANGuard Technologie ROG GameFirst Réseaux sans l Intel Wi-Fi 6 AX200 2 x 2 Wi-Fi 6 (802.11a/b/g/n/ac/ax) double bande de fréquences 2.4/5GHz avec technologie MU-MIMO Prise en charge de la bande de canaux : HT20/HT40/HT80/HT160 Vitesse de transfert jusqu'à 2,4 Gb/s Bluetooth Bluetooth v5.0 Audio CODEC S1220 HD Audio ROG SupremeFX (8 canaux) : - Prend en charge jusqu'à 32 bits / 192 kHz* - Audio de grande qualité avec un rapport SNR de 120 dB pour le port de sortie audio et de 113 dB pour le port d'entrée audio - Impedance sense pour les sorties casque audio avants et arrières - ESS ES9023P High Denition DAC - Technologie de blindage SupremeFX Shielding™ - Prise en charge de la détection et de la réaectation (en façade uniquement) des prises audio ainsi que de la multidiusion des ux audio - Sortie S/PDIF optique Fonctionnalités Audio : - Sonic Radar III - Sonic Studio III + Sonic Studio Virtual Mixer

• En raison de certaines limitations de la bande passante HDA, la conguration audio 8 canaux ne prend pas en charge le format 32 bits / 192 kHz. (continue à la page suivante)xi USB Processeurs AMD

Ryzen™ de 3e génération - 2 x Ports USB 3.2 Gen2 (2 sur le panneau d'E/S, rouge, Type-A) - 2 x Ports USB 3.2 Gen1 (2 sur le panneau d'E/S, bleu, Type-A) Processeurs AMD

Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega - 4 x Ports USB 3.2 Gen1 (4 sur le panneau d'E/S, Type-A) Chipset AMD

X570 - 1 x Connecteur pour port USB 3.2 Gen2 en façade - 4 x Ports USB 3.2 Gen2 (4 sur le panneau d'E/S, 3 x Type-A, rouge, 1 x Type-C) - 2 x Ports USB 3.2 Gen1 (2 en façade) - 2 x Ports USB 2.0 (en façade) Fonctionnalités exclusives ROG Extreme Engine Digi+ - Bobine MicroFine - Étage de puissance TDA21472 - Condensateurs noirs métalliques 10K Kit OC ROG Extreme : - Bouton de démarrage sans échec - Slow Mode - Mode LN2 - OptiMem III Extreme Tweaker Logiciel ROG Exclusive - RAMCache III - ROG RAMDisk - CPU-Z - GameFirst V - Sonic Studio III + Sonic Studio Virtual Mixer - Sonic Radar III (continue à la page suivante) Résumé des caractéristiques de la ROG CROSSHAIR VIII IMPACTxii Résumé des caractéristiques de la ROG CROSSHAIR VIII IMPACT Fonctionnalités spéciales Fonctionnalités logicielles exclusives ASUS - Armoury Crate - AURA - ASUS Dual Intelligent Processors 5 - 5-Way Optimization améliore les fonctions DIGI+ VRM, TPU, EPU, Fan Xpert 4 et Turbo App - AI Suite 3

- ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS C.P.R. (CPU Parameter Recall) - Ai Charger Fonctionnalités matérielles exclusives ASUS - Protection brevetée ROG des E/S - ASUS NODE : interface de contrôle du matériel - Bouton USB BIOS Flashback™ - Bouton Clear CMOS - Bouton Démarrer - Bouton de réinitialisation - Bouton ReTry ASUS Q-Design - Q-Code - Q-Slot - Q-LED - Q-DIMM Interfaces de connexion arrières 1 x Bouton Clear CMOS 1 x Bouton BIOS Flashback™ 1 x Q-Code 1 x Bouton de réinitialisation 1 x Module Wi-Fi 2x2 6 x Ports USB 3.2 Gen2 (1 x Type-C, 5 x Type-A, rouge) 2 x Ports USB 3.2 Gen1 (bleu) 1 x Port ethernet (RJ-45) contre les surtensions 1 x Port de sortie S/PDIF optique 3 x Prises audio à éclairage LED (continue à la page suivante)xiii Résumé des caractéristiques de la ROG CROSSHAIR VIII IMPACT Connecteurs internes 1 x Connecteur USB 2.0 (pour 2 ports USB 2.0 supplémentaires) 1 x Connecteur pour port USB 3.2 Gen2 en façade 1 x Connecteur USB 3.2 Gen1 (pour 2 ports USB 3.2 Gen1 supplémentaires) 1 x Connecteur NODE 4 x Connecteurs SATA 6 Gb/s 2 x Interface M.2 (socket 3) pour lecteurs M Key 2242/2260/2280 1 x Connecteur pour ventilateur processeur CPU_Fan (4 broches) 1 x Connecteur pour ventilateur châssis à CHA_Fan (4 broches) 1 x Connecteur W_PUMP+ (4 broches) 2 x Connecteurs pour ventilateur RAD_FAN (4 broches) 1 x Connecteur W_FLOW (3 broches) 1 x Connecteur W_IN (2 broches) 1 x Connecteur W_OUT (2 broches) 1 x Connecteur T_SENSOR 1 x Connecteur d'alimentation EATX (24 broches) 1 x Connecteur d'alimentation EATX 12V (8 broches) 1 x Bouton Démarrer 1 x Bouton de démarrage sans échec 1 x Bouton ReTry 1 x Cavalier Mode LN2 1 x Interrupteur Slow Mode 1 x Connecteur panneau système 1 x Connecteur pour port audio en façade (AAFP)* 2 x Connecteurs AURA Gen2 adressables 1 x Connecteur Aura RGB

• Le connecteur AAFP est intégré à la carte SupremeFX Impact IV. (continue à la page suivante)xiv BIOS Flash ROM 256 Mo, BIOS UEFI AMI, PnP, WfM2.0, SM BIOS 3.2, ACPI 6.2 Gérabilité réseau WOL, PXE Logiciel Overwolf WinRAR Logiciel anti-virus (1 an complet d'abonnement) Système d'exploitation Windows

Les caractéristiques sont sujettes à modications sans préavis. Résumé des caractéristiques de la ROG CROSSHAIR VIII IMPACTxv Contenu de la boîte Vériez la présence des éléments suivants dans l'emballage de votre carte mère. Carte mère 1 x Carte mère ROG CROSSHAIR VIII IMPACT Câbles 2 x Câbles SATA 6 Gb/s 2-en-1 1 x Câble d'extension pour bandes adressables RGB 1 x Câble d'extension pour bandes RGB 1 x Câble panneau Accessoires 1 x Antenne Wi-Fi ASUS 2x2 à double bande 1 x SO-DIMM.2 ROG avec dissipateur de chaleur 2 x Kits de vis M.2 1 x Protection en caoutchouc 2-en-1 Application DVD 1 x DVD de support pour cartes mère ROG Documentation 1 x Manuel de l'utilisateur Autres 1 x Coaster ROG 1 x Autocollant ROG 1 x Carte de remerciement ROG 1 x Coupon Cablemod Si l'un des éléments ci-dessus est endommagé ou manquant, veuillez contacter votre revendeur.xvi Outils et composants additionnels pour monter un ordinateur de bureau 1 sachet de vis Tournevis Phillips (cruciforme) Châssis d'ordinateur Bloc d'alimentation Processeur compatible AMD® au format AM4 Ventilateur du processeur compatible AMD® au format AM4/AM3 Module(s) de mémoire DDR4 Disque(s) dur(s) SATA Lecteur optique SATA (optionnel) Carte(s) graphique(s) Les outils et composants illustrés dans le tableau ci-dessus ne sont pas inclus avec la carte mère.ROG CROSSHAIR VIII IMPACT 1-1

Introduction au produit

Chapitre 1 : Introduction au produit

1.1 Avant de commencer

Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modier les paramètres. Les composants montrés dans cette section nécessitent des achats additionnels. Référez-vous à la section Contenu de la boîte pour plus d'informations sur le contenu de la boîte de votre carte mère.

• Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.

• Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux composants.

• Tenez les composants par les coins pour éviter de toucher les circuits imprimés.

• Quand vous désinstallez le moindre composant, placez-le sur une surface antistatique ou remettez-le dans son emballage d'origine.

• Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.1-2

Chapitre 1 : Introduction au produit

Référez-vous à la section Connecteurs internes pour plus d'informations.

1.2 Schéma de la carte mère

Contenu du schéma Page

1. Socket du processeur

2. Connecteurs pour ventilateurs et pompe 1-21

3. Slots mémoire DDR4 1-5

4. Connecteurs d'alimentation 1-23

5. Bouton d'alimentation

6. Connecteur USB 3.2 Gen1 1-19

7. Connecteur USB 3.2 Gen2 1-19

8. Connecteur SATA 6 Gb/s 1-15

9. Interrupteur Slow Mode 1-12

10. Bouton ReTry 1-10

11. Bouton de démarrage sans échec 1-10

12. Connecteur panneau système 1-24

13. Connecteur Node 1-28

14. Cavalier LN2 Mode 1-12

15. Connecteur pour câble à thermistance 1-22

16. Connecteur USB 2.0 1-20

17. Connecteurs pour système de refroidissement liquide

18. Connecteur LED adressable Gen2 1-26

19. Connecteur audio SUPREMEFX IMPACT IV 1-18

20. Slot SO-DIMM2 1-16

21. Connecteur pour batterie 1-28

22. Connecteur pour ventilateur PCH 1-27

23. Connecteur LED RGB 1-25

24. Connecteur pour ventilateur DT (dissipateur thermique) 1-27

27. Bouton de réinitialisation (Flexkey) 1-9

28. Bouton USB BIOS Flashback™ 2-12

29. Connecteur pour port audio en façade 1-18

30. Emplacement M.2 1-171-4

Chapitre 1 : Introduction au produit

La carte mère est livrée avec un socket AM4 conçu pour les processeurs AMD

Ryzen™ de 3e et 2e génération / AMD

Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega.

• Le socket AM4 possède des broches diérentes. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4.

• Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket an d'éviter de plier les broches du socket et/ou d'endommager le processeur.

• Assurez-vous que tous les câbles sont débranchés lors de l'installation du processeur.ROG CROSSHAIR VIII IMPACT 1-5

La carte mère est équipée de slots DIMM réservés à l'installation de modules de mémoire DDR4. Un module mémoire DDR4 s'encoche diéremment d'un module DDR3 / DDR2 / DDR. NE PAS installer de module de mémoire DDR3, DDR2 ou DDR sur les slots DIMM destinés aux modules DDR4. Congurations mémoire recommandées1-6

Chapitre 1 : Introduction au produit

Congurations mémoire Vous pouvez installer des modules de mémoire DDR4 un-buered et non-ECC de 2 Go, 4 Go, 8 Go, 16 Go et 32 Go sur les interfaces de connexion DDR4. Vous pouvez installer des modules de mémoire de tailles variables dans les canaux A et B. Le système se chargera de mapper la taille totale du canal de plus petite taille pour les congurations Dual-Channel (Bi-Canal). Tout excédent de mémoire du canal le plus grand est alors mappé pour fonctionner en Single-Channel (Canal unique).

• La fréquence de fonctionnement par défaut de la mémoire peut varier en fonction de son SPD. Par défaut, certains modules de mémoire peuvent fonctionner à une fréquence inférieure à la valeur indiquée par le fabricant.

• Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale ou en overclocking.

• Installez toujours des modules de mémoire dotés de la même latence CAS. Pour une compatibilité optimale, il est recommandé d'installer des barrettes mémoire identiques ou partageant le même code de données. Consultez votre revendeur pour plus d'informations.

• La prise en charge de la DRAM à double capacité varie en fonction du modèle de DRAM.

• Visitez le site Web d'ASUS pour la dernière liste des fabricants de modules de mémoire compatibles avec cette carte mère.ROG CROSSHAIR VIII IMPACT 1-7

1.5 Slots d'extension

Assurez-vous d'avoir bien débranché le câble d'alimentation avant d'ajouter ou de retirer des cartes d'extension. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. N°. Description 1 Slot PCIe x161-8

Chapitre 1 : Introduction au produit

Mode de fonctionnement PCI Express Processeurs AMD

Ryzen™ de 3e génération Description Mode de fonctionnement PCI Express PCIe x16 x16 (PCIe 4.0) M.2_1 (mode PCIe) x4 (PCIe 4.0) M.2_1 (mode SATA) Compatible M.2_2 (mode PCIe) x4 (PCIe 4.0) M.2_1 (mode SATA) Compatible Processeurs AMD

Ryzen™ de 2e génération Description Mode de fonctionnement PCI Express PCIe x16 x16 (PCIe 3.0) M.2_1 (mode PCIe) x4 (PCIe 4.0) M.2_1 (mode SATA) Compatible M.2_2 (mode PCIe) x4 (PCIe 3.0) M.2_1 (mode SATA) Compatible AMD

Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega Description Mode de fonctionnement PCI Express PCIe x16 x8 (PCIe 3.0) M.2_1 (mode PCIe) x4 (PCIe 4.0) M.2_1 (mode SATA) Compatible M.2_2 (mode PCIe) x4 (PCIe 3.0) M.2_1 (mode SATA) Compatible Connectez un ventilateur châssis au connecteur pour ventilateur châssis lors de l'utilisation de multiples cartes graphiques pour une meilleure ventilation.ROG CROSSHAIR VIII IMPACT 1-9

1. Bouton d'alimentation

Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou mode soft-o (selon les paramètres du système d'exploitation). Ce bouton s'allume lorsque le système est alimenté pour indiquer que le système doit être éteint et tous les câbles débranchés avant de retirer ou installer des composants sur la carte mère.

2. Bouton de réinitialisation (Flexkey)

Appuyez sur ce bouton pour redémarrer le système. Ce bouton est conguré sur [Reset] par défaut. Vous pouvez choisir une fonction diérente pour ce bouton dans les paramètres du BIOS.1-10

Chapitre 1 : Introduction au produit

3. Bouton de démarrage sans échec

Le bouton Safe Boot applique temporairement les paramètres de sécurité du BIOS tout en conservant les paramètres d'overclocking, ce qui vous permet de modier les paramètres causant un échec de démarrage. Le bouton de démarrage sans échec (Safe Boot) peut être utilisé à tout moment pour forcer le système à redémarrer dans le mode sans échec du BIOS.

Le bouton ReTry est spécialement conçu pour les fans d'overclocking. Il est le plus utile pendant le processus de démarrage lorsque le bouton de réinitialisation est inutilisable. Appuyez sur ce bouton pour forcer le redémarrage du système tout en conservant les mêmes paramètres an d'eectuer plusieurs essais rapides et réussir le POST.ROG CROSSHAIR VIII IMPACT 1-11

L'utilisation de ce bouton permet d'eacer les informations de conguration du BIOS. N'utilisez ce bouton que si le système se bloque suite à un overclocking.1-12

Chapitre 1 : Introduction au produit

1. Cavalier LN2 Mode

Placez le cavalier sur les broches 2-3 pour optimiser la carte mère et résoudre le bug de démarrage à froid pendant le POST et permettre au système de démarrer.

1.7 Interrupteurs embarqués

1. Interrupteur Slow Mode

Le système peut planter si le processeur est instable à cause de paramètres d'overclocking extrêmes. Activez le commutateur Slow Mode pendant les phases de test au LN2 an de réduire la fréquence du processeur et ainsi stabiliser le système, ce qui vous permet de conserver les données d'overclocking.ROG CROSSHAIR VIII IMPACT 1-13

1.9 Témoins lumineux de la carte mère

Les témoins Q-LED vérient l'état des composants clés (processeur, mémoire, carte graphique, périphériques de démarrage) durant la séquence de démarrage de la carte mère. Si une erreur est détectée, le voyant correspondant s'allume jusqu'à ce que le problème soit résolu. Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.

2. LED d'activité du périphérique de stockage

LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.1-14

Chapitre 1 : Introduction au produit

3. LED du connecteur d'alimentation 8 broches

La LED du connecteur d'alimentation s'allume pour indiquer que le connecteur d'alimentation 8 broches n'est pas branché. Assurez-vous de connecter la prise 8 broches.

Ces voyants orent un système d'achage à code symbolisé par deux valeurs numériques pour vous informer de l'état du système.

• Les témoins Q-LED vous donnent la cause la plus probable d'un code erreur comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas.

• Veuillez consulter le tableau de débogage dans la section Annexes pour plus de détails.ROG CROSSHAIR VIII IMPACT 1-15

1.10 Connecteurs internes

1. Connecteur SATA 6 Gb/s

Le connecteur SATA 6 Gb/s permet de connecter des périphériques SATA, tels que des lecteurs optiques ou disques durs, par un câble SATA. L'installation de disques durs Serial ATA permet de créer des volumes RAID 0, 1 et 10 par le biais du chipset embarqué AMD

• Ces connecteurs sont réglés en mode [AHCI] par défaut. Si vous souhaitez créer une conguration RAID Serial ATA via ces connecteurs, réglez l'élément SATA Mode Selection du BIOS sur [RAID].

• Avant de créer un volume RAID, consultez le Guide de conguration RAID. Vous pouvez télécharger le Guide de conguration RAID sur le site Web d'ASUS.1-16

Chapitre 1 : Introduction au produit

Le slot SO-DIMM2 permet d'installer une carte SO-DIMM2 an de prendre en charge des SSD M.2, ventilateurs et bandes RGB adressables.

• Le slot SO-DIMM2 est conçu pour prendre uniquement en charge la carte SO-DIMM2 fournie. Ne connectez pas d'autres périphériques dans cet emplacement. Ne pas suivre cette précaution peut endommager la carte mère ou les périphériques.

• La carte SO-DIMM.2 possède une encoche pour être insérée dans un seul sens. Vériez que l'encoche de la carte est correctement alignée avec le slot SO-DIMM.2 avant d'insérer la carte.ROG CROSSHAIR VIII IMPACT 1-17

L'emplacement M.2 vous permet d'installer des SSD M.2.

• Pour les processeurs AMD

Ryzen™ de 3e génération, l'interface M.2_2 prend en charge les modes PCIe 4.0 x4 et SATA (pour lecteurs M Key 2242/2260/2280).

• Pour les processeurs AMD

Ryzen™ de 2e génération / AMD

Ryzen™ de 2e et 1e génération avec GPU Radeon™ Vega, le socket M.2_2 prend en charge les modes SATA et PCIe 3.0 x4 (pour lecteurs M Key 2242/2260/2280).

X570, le socket M.2_1 prend en charge les modules SATA et PCIe 4.0 x4 (pour lecteurs M Key 2242/2260/2280). Le module SSD M.2 est vendu séparément.1-18

Chapitre 1 : Introduction au produit

5. Connecteur pour port audio en façade

Ce connecteur est dédié au module E/S audio disponible en façade de certains boîtiers d'ordinateurs et prend en charge la norme HD Audio. Branchez le câble du module E/S audio en façade à ce connecteur. Il est recommandé de brancher un module HD Audio sur ce connecteur pour bénécier d'un son de qualité HD.

4. Connecteur audio SUPREMEFX IMPACT IV

Le connecteur audio SUPREMEFX IMPACT IV permet de connecter la carte audio SUPREMEFX IMPACT IV fournie.

• Le connecteur pour carte audio est conçu pour fonctionner uniquement avec la carte audio fournie. Ne connectez pas d'autres périphériques dans cet emplacement. Ne pas suivre cette précaution peut endommager la carte mère.

• La carte audio possède une encoche pour être insérée dans un seul sens. Vériez que l'encoche de la carte est correctement alignée avec le connecteur pour carte audio avant d'insérer la carte.ROG CROSSHAIR VIII IMPACT 1-19

7. Connecteur USB 3.2 Gen1

Ce connecteur est dédié à la connexion de ports USB 3.2 Gen1 supplémentaires. Le connecteur USB 3.2 Gen1 fournit des vitesses de transfert jusqu'à 5 Gb/s. Le module USB 3.2 Gen1 est vendu séparément. Le périphérique USB 3.2 Gen1 connecté peut fonctionner en mode xHCI ou EHCI en fonction de la conguration du système d'exploitation.

6. Connecteur USB 3.2 Gen2

Ce connecteur est dédié à la connexion de ports USB 3.2 Gen2 supplémentaires. Le connecteur USB 3.2 Gen2 fournit des vitesses de transfert jusqu'à 10 Gb/s. Le module USB 3.2 Gen2 est vendu séparément.1-20

Chapitre 1 : Introduction au produit

8. Connecteur USB 2.0

Ce connecteur est dédié à la connexion de ports USB 3.2 Gen2 supplémentaires. Le connecteur USB 2.0 fournit des vitesses de transfert jusqu'à 480 MB/s. Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère ! Le module USB 2.0 est vendu séparément.ROG CROSSHAIR VIII IMPACT 1-21

9. Connecteurs pour ventilateurs et pompe

Les connecteurs pour ventilateurs et pompes vous permettent d'installer des ventilateurs et pompes an de refroidir le système.

• N'oubliez pas de connecter les câbles de ventilateur aux connecteurs de la carte mère. Une circulation de l'air insusante peut endommager les composants de la carte mère. Ce connecteur n'est pas un cavalier ! Ne placez pas de capuchon de cavalier sur ce connecteur !

• Assurez-vous que le câble est correctement inséré dans le connecteur. Connecteur Intensité Max. Puissance Max. Vitesse par défaut Contrôle partagé CPU_FAN 1A 12W Contrôle Q-Fan - CHA_FAN 1A 12W Contrôle Q-Fan - RAD1A_FAN 1A 12W Contrôle Q-Fan A RAD1B_FAN 1A 12W Contrôle Q-Fan A W_PUMP+ 3A 36W Full-Speed -1-22

Chapitre 1 : Introduction au produit

11. Connecteur pour câble à thermistance

Le connecteur pour capteur thermique permet de connecter un capteur an de surveiller la température des périphériques et des composants essentiels de la carte mère. Connectez le capteur thermique et placez le sur le périphérique ou le composant de la carte mère pour détecter sa température. Le capteur thermique est vendu séparément.

10. Connecteurs pour système de refroidissement liquide

Les connecteurs pour systèmes de refroidissement liquide vous permettent de connecter des sondes an de surveiller la température et le débit du liquide de refroidissement. Vous pouvez régler manuellement les ventilateurs et la pompe à eau pour optimiser l'ecacité thermique de votre système de refroidissement liquide.ROG CROSSHAIR VIII IMPACT 1-23

12. Connecteurs d'alimentation

Les connecteurs d'alimentation vous permettent de connecter la carte mère à une source d'alimentation. Les ches de la source d'alimentation doivent être branchées selon une orientation précise, trouvez la bonne orientation et appuyez fermement jusqu'à ce que les ches soient totalement insérées. Assurez-vous de connecter la prise 8 broches.

• Pour un système totalement conguré, nous vous recommandons d'utiliser une alimentation conforme aux caractéristiques ATX 12 V 2.0 (et versions ultérieures) et qui fournit au minimum 350 W.

• Une alimentation plus puissante est recommandée lors de l'utilisation d'un système équipé de plusieurs périphériques. Le système pourrait devenir instable, voire ne plus démarrer du tout, si l'alimentation est inadéquate.

• Si vous souhaitez utiliser deux cartes graphiques haut de gamme PCIe x16, utilisez un bloc d'alimentation pouvant fournir 1000 W ou plus pour garantir la stabilité du système.1-24

Chapitre 1 : Introduction au produit

13. Connecteur panneau système

Le connecteur panneau système prend en charges plusieurs fonctions relatives au châssis.

• Connecteur pour LED d'alimentation système (PLED) Ce connecteur à 2 broches vous permet de connecter la LED d'alimentation système. La LED d'alimentation système s'allume lorsque vous démarrez le système et clignote lorsque ce dernier est en veille.

• LED d'activité du périphérique de stockage (HD_LED) Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de stockage. LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données sont lues ou écrites sur le support de stockage.

• Bouton d'alimentation/Soft-o (PWRBTN) Ce connecteur 3-1 broches est réservé à la LED d'alimentation système. Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou mode soft-o (selon les paramètres du système d'exploitation).

• Connecteur pour bouton de réinitialisation (RESET) Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis. Appuyez sur ce bouton pour redémarrer le système.ROG CROSSHAIR VIII IMPACT 1-25

14. Connecteur LED RGB

Le connecteur LED RGB permet de brancher des bandes LED RGB. Le connecteur LED RGB prend en charge 5050 bandes de LED multicolores RGB (12V/G/R/B), avec une puissance nominale maximale de 3A (12V), et pas plus de 3m. Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.

• Si votre bande LED ne s'allume pas, vériez que le câble d'extension LED RGB et la bande LED RGB sont connectés dans le bon sens, et que le connecteur 12V est aligné avec l'en-tête 12V de la carte mère.

• La bande LED s'allume uniquement lorsque le système est en cours de fonctionnement.

• La bande LED est vendue séparément.1-26

Chapitre 1 : Introduction au produit

15. Connecteur LED adressable Gen2

Ce connecteur est dédié aux bandes LED RGB WS2812B individuellement adressables ou aux bandes LED WS2812B. Ce connecteur prend en charge les bandes LED RGB adressables individuellement WS2812B (5V/ Data/Ground) avec une puissance nominale maximale de 3A (5V) et un maximum de 120 LED. Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation est éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut endommager la carte mère, les périphériques et/ou les composants.

• L'éclairage et les couleurs réels varient en fonction de la bande LED.

• Si votre bande LED ne s'allume pas, vériez que la bande LED RGB adressable est connectée dans le bon sens, et que le connecteur 5V est aligné avec l'en-tête 5V de la carte mère.

• La bande LED RGB adressable ne s'allume qu'une fois le système démarré.

• La bande LED RGB adressable est vendue séparément.ROG CROSSHAIR VIII IMPACT 1-27

16. Connecteur pour ventilateur DT (dissipateur thermique)

Le connecteur pour ventilateur DT permet de connecter le ventilateur sur le dissipateur thermique intégré.

17. Connecteur pour ventilateur PCH

Le connecteur pour ventilateur PCH permet de connecter le ventilateur PCH sur le dissipateur thermique.1-28

Chapitre 1 : Introduction au produit

Le connecteur Node permet de connecter des périphériques Node compatibles. Visitez le site internet www.asus.com pour plus d'informations sur les périphériques et la dernière liste de compatibilité.

19. Connecteur pour batterie

Le connecteur pour batterie permet de connecter la pile qui alimente l'Horloge à temps réel (RTC) et conserve les paramètres du BIOS.ROG CROSSHAIR VIII IMPACT 2-1

Procédures d'installation de base

2.1 Monter votre ordinateur

Les illustrations de cette section sont données à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle. Les étapes d'installation sont toutefois identiques.Chapitre 2 : Procédures d'installation de base

2.1.1 Installer le processeur

Le socket AMD® AM4 est compatible avec les processeurs AMD® AM4. Assurez-vous de n'installer qu'un processeur conçu pour le socket AM4. Le processeur ne peut être installé que dans un seul sens. NE PAS forcer sur le processeur pour le faire entrer dans le socket an d'éviter de plier les broches du socket et/ou d'endommager le processeur !2-2

Chapitre 2 : Procédures d'installation de base

Ventilateur du processeur - Type 1

2.1.2 Installer le système de refroidissement

Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du système de refroidissement avant toute installation.ROG CROSSHAIR VIII IMPACT 2-3

Ventilateur du processeur - Type 2 Lors de l'utilisation de ce type de ventilateur du processeur, retirez les vis et le module de rétention uniquement. Ne retirez pas la plaque du dessous.2-4

Chapitre 2 : Procédures d'installation de base

Pour installer une solution de refroidissement AIO CPU_FAN

Les illustrations de cette section sont fournies à titre indicatif uniquement. Consultez la section

1.1.2 Schéma de la carte mère pour visualiser l'emplacement du/des connecteur(s).ROG CROSSHAIR VIII IMPACT

1. Placez la carte mère dans le châssis en vous assurant que ses ports d'E/S (entrée/sortie) sont

alignés avec la zone d'E/S du châssis.

2.1.3 Installer la carte mère

2. Placez quatre (4) vis dans les pas de vis (marqués d'un cercle rouge sur l'illustration ci-dessous)

pour sécuriser la carte mère au châssis. Ne vissez pas trop fort ! Vous risqueriez d'endommager la carte mère.2-6

Chapitre 2 : Procédures d'installation de base

2.1.5 Connexion d'alimentation ATX

2.1.6 Connexion de périphériques SATA

Chapitre 2 : Procédures d'installation de base

2.1.7 Connecteur d'E/S avant

USB 3.2 Gen2 Pour installer un connecteur USB 3.2 Gen2 Ce connecteur ne peut être installé que dans un seul sens. Insérez le connecteur jusqu'à ce qu'il soit bien en place. USB 2.0 AAFP Connecteur USB 2.0 Connecteur audio pour façade de châssis d'ordinateur USB 3.2 Gen 1 Pour installer un connecteur USB 3.2 Gen1

Connecteur pour façade de châssis d'ordinateurROG CROSSHAIR VIII IMPACT 2-9

2.1.8 Installer une carte d'extension

Pour installer une carte PCIe x162-10

Chapitre 2 : Procédures d'installation de base

2.1.9 Installer une carte M.2

Le type de carte M.2 pris en charge peut varier en fonction du modèle de carte mère.Interface M.2_1La carte M.2 est vendue séparément.

Interface M.2_2 La carte M.2 est vendue séparément.

Chapitre 2 : Procédures d'installation de base

• Assurez-vous que l'antenne Wi-Fi ASUS 2x2 est bien installée sur les ports Wi-Fi.

• Placez l'antenne à plus de 20 cm de toute personne. L'illustration ci-dessus est donnée à titre indicatif uniquement. La disposition des composants de la carte mère peut varier en fonction du modèle, les instructions d'installation sont toutefois identiques.

2.1.10 Installer l'antenne Wi-Fi

Installer l'antenne Wi-Fi ASUS à double bande 2x2 Connectez l'antenne Wi-Fi ASUS 2x2 incluse sur les ports dédiés situés à l'arrière du châssis de votre ordinateur.ROG CROSSHAIR VIII IMPACT 2-13

2.2 Bouton de mise à jour du BIOS

Fonction USB BIOS Flashback™ USB BIOS Flashback™ est le moyen le plus ecace de mise à jour du BIOS ! Il permet aux passionnés d'overclocking de tester de nouvelles versions de BIOS en toute simplicité sans avoir à accéder au BIOS actuel ou au système d'exploitation. Connectez simplement un périphérique de stockage USB et maintenez le bouton dédié enfoncé pendant 3 secondes. Le BIOS est alors mis à jour sans qu'aucune autre manipulation ne soit requise. Pour utiliser USB BIOS Flashback™ :

1. Connectez votre périphérique de stockage USB au port USB Flashback.

Il est recommandé de copier le chier du BIOS sur un périphérique de stockage USB 2.0 pour garantir une meilleure stabilité et compatibilité.

2. Visitez le site https://www.asus.com/support/ et téléchargez la dernière version du BIOS.

3. Renommez le chier C8I.CAP, puis copiez-le sur votre périphérique de stockage USB.

4. Éteignez votre ordinateur.

5. Maintenez le bouton BIOS Flashback™ enfoncé pendant 3 secondes jusqu'à ce que le voyant

lumineux clignote à trois reprises, puis relâchez. La fonction BIOS Flashback™ est activée dès lors que le voyant lumineux clignote à trois reprises.

• Ne pas débrancher le périphérique de stockage, allumer l'ordinateur ou appuyer sur le bouton Clear CMOS (CLR_CMOS) lors de la mise à jour du BIOS. En cas d'interruption du processus de mise à jour, veuillez répéter les procédures pour terminer la mise à jour du BIOS.

• Si le voyant lumineux clignote pendant cinq secondes puis reste allumé, cela signie que la fonction BIOS Flashback™ rencontre des dicultés de fonctionnement. Causes possibles : 1. Mauvaise installation du périphérique de stockage. 2. Nom de chier incorrect ou format de chier invalide. Veuillez redémarrer le système pour corriger ce problème.

• La mise à jour du BIOS comporte certains risques. Si celui-ci est endommagé lors du processus de mise à jour et que le système ne redémarre plus, contactez le service après- vente ASUS le plus proche pour obtenir de l'aide. Pour plus de détails sur les diérents utilitaires de mise à jour du BIOS, consultez la section 3.11 Mettre à jour le BIOS du chapitre 3.

6. La mise à jour est terminée lorsque le voyant lumineux s'éteint.

Bouton USB BIOS Flashback™ Port USB BIOS Flashback™2-14

Chapitre 2 : Procédures d'installation de base

2.3 Connecteurs arrières et audio de la carte mère

2.3.1 Connecteurs arrières

Connecteurs arrières

1. USB 3.2 Gen1 sur les ports 8 et 9

2. Port de sortie S/PDIF optique

3. USB 3.2 Gen2 sur les ports 6 et 7 Type-A

LED Q-Code. Les LED Q-Code vous fournissent un code d'erreur à deux chires indiquant la cause la plus probable de cette erreur, utilisable comme point de départ pour le dépannage. La cause réelle peut varier en fonction du cas. Veuillez consulter le tableau de débogage dans la section Annexes pour plus de détails.

Bouton Clear CMOS. L'utilisation de ce bouton permet d'eacer les informations de conguration du BIOS. N'utilisez ce bouton que si le système se bloque suite à un overclocking.

8. USB 3.2 Gen2 sur les ports 1 et 2 Type-A

Bouton de réinitialisation (Flexkey). Ce bouton est conguré sur [Reset] par défaut. Vous pouvez choisir une fonction diérente pour ce bouton dans les paramètres du BIOS.

• et ** : reportez-vous aux tableaux de la page suivante pour plus de détails sur les ports réseau et audio.

• Les périphériques USB 3.1 Gen1/Gen2 ne peuvent être utilisés que comme périphériques de stockage.

• Ne branchez vos périphériques que sur des ports dont le débit de transmission de données est compatible. Il est fortement recommandé de connecter vos périphériques USB 3.2 Gen1 sur les ports USB 3.2 Gen1 et les périphériques USB 3.2 Gen2 sur les ports USB 3.2 Gen2 an d'obtenir un débit et des performances accrus.ROG CROSSHAIR VIII IMPACT 2-15

** Congurations audio 2, 4, 5.1 et 7.1 canaux Interface de connexion Casque / 2 canaux 4 canaux 5.1 canaux 7.1 canaux LED bleue (panneau E/S) Entrée audio Entrée audio Entrée audio Sortie haut- parleurs latéraux LED verte (panneau E/S) Sortie audio Sortie haut-parleurs avants Sortie haut-parleurs avants Sortie haut- parleurs avants LED rouge (panneau E/S) Entrée micro Entrée micro Sortie pour haut- parleur central / caisson de basse Haut-parleur central/Caisson de basse Casque audio (en façade) N/D N/D N/D N/D Microphone (en façade) N/D Sortie haut-parleurs arrières Sortie haut-parleurs arrières Sortie haut- parleurs arrières

• Témoins des ports réseau

LED ACT/LIEN LED VITESSE

État Description État Description Éteint Pas de lien Éteint Connexion 10 Mb/s Orange Lien établi Orange Connexion 100 Mb/s Clignotant Activité de données Vert Connexion 1 Gb/s LED ACT/ LIEN LED VITESSE Port réseau2-16

Chapitre 2 : Procédures d'installation de base

Connecteurs audio Connexion à un casque ou un microphone Connexion à des haut-parleurs stéréo Connecter un système de haut-parleurs 2ROG CROSSHAIR VIII IMPACT 2-17

Connecter un système de haut-parleurs 4 Connexion à un système de haut-parleurs 5.1 Connexion à un système de haut-parleurs 7.12-18

Chapitre 2 : Procédures d'installation de base

2.4 Démarrer pour la première fois

1. Après avoir eectué tous les branchements, refermez le châssis d'ordinateur.

2. Assurez-vous que tous les interrupteurs sont éteints.

3. Connectez le câble d'alimentation au connecteur d'alimentation à l'arrière du châssis.

4. Reliez l'autre extrémité du câble d'alimentation à une prise électrique équipée d'une

protection contre les surtensions.

5. Allumez l'ordinateur en suivant la séquence suivante :

a. Monitor (Surveillance) b. Périphériques SCSI externes (en commençant par le dernier sur la chaîne) c. Alimentation système

6. Après avoir démarré, le voyant lumineux d'alimentation situé en façade du châssis s'allume.

Pour les alimentations ATX, le voyant lumineux système s'allume lorsque vous appuyez sur le bouton d'alimentation ATX. Si votre moniteur est compatible avec les standards “non polluants” ou s'il possède une fonction d'économie d'énergie, le voyant lumineux du moniteur peut s'allumer ou passer de la couleur orange à la couleur verte après l'allumage. Le système exécute alors les tests de démarrage (POST). Pendant ces tests, le BIOS envoie des bips ou des messages additionnels sur l'écran. Si rien ne se produit dans les 30 secondes qui suivent le démarrage de l'ordinateur, le système peut avoir échoué un des tests de démarrage. Vériez le réglage des cavaliers et les connexions, ou faites appel au service après-vente de votre revendeur. Bip BIOS Description 1 bip court Processeur graphique détecté Démarrage rapide désactivé Aucun clavier détecté 1 bip continu suivi de 2 bips courts suivis d'une pause (répété) Aucune mémoire détectée 1 bip continu suivi de 3 bips courts Processeur graphique non détecté 1 bip continu suivi de 4 bips courts Panne d'un composant matériel

7. Au démarrage, maintenez la touche <Suppr.> enfoncée pour accéder au menu de

conguration du BIOS. Suivez les instructions du chapitre 3 pour plus de détails.

2.5 Éteindre l'ordinateur

Lorsque le système est sous tension, appuyer sur le bouton d'alimentation pendant moins de 4 secondes passe le système en mode veille ou en mode arrêt logiciel en fonction du paramétrage du BIOS. Appuyer sur le bouton pendant plus de 4 secondes passe le système en mode arrêt logiciel quel que soit le réglage du BIOS.ROG CROSSHAIR VIII IMPACT 3-1

Chapitre 3 : Le BIOS

3.1 Présentation du BIOS

Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et ore une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de conguration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même uidité que sous un système d'exploitation. Le terme «BIOS» spécié dans ce manuel fait référence au «BIOS UEFI» sauf mention spéciale. Le BIOS (Basic Input and Output System) stocke divers paramètres matériels du système tels que la conguration des périphériques de stockage, les paramètres d'overclocking, les paramètres de gestion de l'alimentation et la conguration des périphériques de démarrage nécessaires à l'initialisation du système dans le CMOS de la carte mère. De manière générale, les paramètres par défaut du BIOS conviennent à la plupart des utilisations de l'ordinateur pour assurer des performances optimales. Il est recommandé de ne pas modier les paramètres par défaut du BIOS sauf dans les cas suivants :

• Un message d'erreur apparaît au démarrage du système et requiert l'accès au BIOS.

• Un composant installé nécessite un réglage spécique ou une mise à jour du BIOS. Une mauvaise utilisation du BIOS peut entraîner une instabilité du système ou un échec de démarrage. Il est fortement recommandé de ne modier les paramètres du BIOS qu'avec l'aide d'un technicien qualié. Lors du téléchargement ou de la mise à jour du BIOS de cette carte mère, n'oubliez pas de renommer le chier C8I.CAP.3-2

Chapitre 3 : Le BIOS

• Les captures d'écrans du BIOS incluses dans cette section sont données à titre indicatif et peuvent diérer de celles apparaissant sur votre écran.

• Assurez-vous d'avoir connecté une souris USB à la carte mère si vous souhaitez utiliser ce type de périphérique de pointage dans le BIOS.

• Si le système devient instable après avoir modié un ou plusieurs paramètres du BIOS, rechargez les valeurs par défaut pour restaurer la compatibilité et la stabilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.

• Si le système ne démarre pas après la modication d'un ou plusieurs paramètres du BIOS, essayez d'eacer la mémoire CMOS pour restaurer les options de conguration par défaut de la carte mère. Consultez la section 2.3.1 Connecteurs arrières pour plus d'informations sur l'eacement de la mémoire CMOS.

• Le BIOS ne prend pas en charge les périphériques Bluetooth. Visitez le site Web d'ASUS pour plus de détails sur le BIOS. L'écran de menu BIOS Le programme de conguration du BIOS possède deux interfaces de conguration : EZ Mode (Mode EZ) et Advanced Mode (Mode avancé). Vous pouvez changer de mode à partir de Setup Mode (Mode de conguration) dans le menu Boot (Démarrage) ou en appuyant sur la touche <F7>.

3.2 Programme de conguration du BIOS

Utilisez le programme de conguration du BIOS pour mettre à jour ou modier les options de conguration du BIOS. L'écran du BIOS comprend la touche Pilote et une aide en ligne pour vous guider lors de l'utilisation du programme de conguration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.> ou <F2> lors du POST (Power-On Self Test). Si vous n'appuyez pas sur <Suppr.> ni sur <F2>, le POST continue ses tests. Accéder au BIOS après le POST Pour accéder au BIOS après le POST, vous pouvez :

• Appuyer simultanément sur <Ctrl>+<Alt>+<Suppr.>.

• Appuyez sur le bouton de réinitialisation du châssis.

• Appuyez sur le bouton d'alimentation pour éteindre puis rallumer le système. N'utilisez cette méthode que si les deux méthodes précédentes ont échoué. Une fois l'une des ces trois options utilisée, appuyez sur <Suppr.> pour accéder au BIOS.ROG CROSSHAIR VIII IMPACT 3-3

L'interface Advanced Mode (Mode avancé) ore des options avancées pour les utilisateurs expérimentés dans la conguration des paramètres du BIOS. L'écran ci-dessous est un exemple de l'interface Advanced Mode (Mode avancé). Consultez les sections suivantes pour plus de détails sur les diverses options de conguration. Le type d'interface par défaut du BIOS peut être modié. Reportez-vous à l'élément Setup Mode (Mode de conguration) dans la section Menu Boot (Démarrage) pour plus de détails. Éléments de menu Aide générale Barre de menus Langue Contrôle Q-Fan (F6) Favoris (F3) Assistant EZ Tuning (F11) AURA ACTIVÉ/DÉSACTIVÉ (F4) Recherche (F9) Barre de délement Fenêtre contextuelle Champs de conguration Dernières modications Retour en achage EZ Mode Raccourcis Ache un aperçu rapide de l'état du système Recherche dans les FAQ3-4

Chapitre 3 : Le BIOS

Barre de menus La barre de menus située en haut de l'écran ache les éléments suivants : My Favorites (Favoris) Accès rapide aux éléments de conguration les plus utilisés. Main (Principal) Modication des paramètres de base du système Extreme Tweaker Modication des paramètres d'overclocking du système Advanced (Avancé) Modication des paramètres avancés du système Monitor (Surveillance) Ache la température et l'état des diérentes tensions du système et permet de modier les paramètres de ventilation. Boot (Démarrage) Modication des paramètres de démarrage du système Tool (Outils) Modication des paramètres de certaines fonctions spéciales Exit (Sortie) Sélection des options de sortie ou restauration des paramètres par défaut Éléments de menu L'élément sélectionné dans la barre de menu ache les éléments de conguration spéciques à ce menu. Par exemple, sélectionner Main ache les éléments du menu principal. Les autres éléments My Favorites (Favoris), Ai Tweaker, Advanced (Avancé), Monitor (Surveillance), Boot (Démarrage), Tool (Outils) et Exit (Sortie) de la barre des menus ont leurs propres menus respectifs. Éléments de sous-menu Si un signe “>” apparaît à côté de l'élément d'un menu, ceci indique qu'un sous-menu est disponible. Pour acher le sous-menu, sélectionnez l'élément souhaité et appuyez sur la touche <Entrée> de votre clavier. Langue De nombreuses langues d'utilisation sont disponibles pour l'interface de conguration du BIOS. Cliquez sur ce bouton pour sélectionner la langue que vous souhaitez voir s'acher sur l'écran du BIOS. Favoris (F3) Favoris est un espace personnel à partir duquel vous pouvez aisément accéder et modier vos éléments de conguration de BIOS favoris. Sélectionnez les paramètres de BIOS fréquemment utilisés et ajoutez-les à la liste des favoris. Consultez la section 3.3 Favoris pour plus de détails. Contrôle Q-Fan (F6) La fonctionnalité Q-Fan permet de gérer et de personnaliser les réglages des ventilateurs installés. Utilisez ce bouton pour régler les ventilateurs manuellement selon vos besoins. Consultez la section 3.2.3 Contrôle Q-Fan pour plus de détails. Assistant EZ Tuning (F11) Cet assistant vous permet de visualiser et de régler les paramètres d'overclocking du système. Il permet aussi de modier le mode de fonctionnement SATA de la carte mère (AHCI ou RAID). Consultez la section 3.2.4 Assistant EZ Tuning pour plus de détails.ROG CROSSHAIR VIII IMPACT 3-5

Recherche (F9) Ce bouton vous permet d'eectuer une recherche par nom d'élément BIOS, entrez le nom de l'élément pour trouver l'entrée correspondante à l'élément. AURA (F4) Ce bouton permet d'allumer ou d'éteindre l'éclairage LED RGB ou la LED fonctionnelle. [All On]: Toutes les LED RGB et fonctionnelles seront activées. [Stealth Mode]: Toutes les LED RGB et fonctionnelles seront désactivées. [Aura Only]: Les LED RBG seront activées et les LED fonctionnelles seront désactivées. [Aura O] Les LED RGB seront désactivées et les LED fonctionnelles seront activées. Recherche dans les FAQ Déplacez votre souris au-dessus de ce bouton pour acher un code QR. Numérisez ce code QR avec votre appareil mobile pour vous connecter à la page web de FAQ sur le BIOS ASUS. Vous pouvez également scanner le code QR ci-dessous : Barre de délement Une barre de délement apparaît à droite de l'écran de menu lorsque tous les éléments ne peuvent pas être achés à l'écran. Utilisez les touches directionnelles haut/bas ou les touches <Page préc.> / <Page suiv.> de votre clavier pour acher le reste des éléments. Aide générale Au bas de l'écran de menu se trouve une brève description de l'élément sélectionné. Utilisez la touche <F12> pour faire une capture d'écran du BIOS et l'enregistrer sur un périphérique de stockage amovible. Champs de conguration Ces champs achent les valeurs des éléments de menu. Si un élément est congurable par l'utilisateur, vous pouvez en changer la valeur. Vous ne pouvez pas sélectionner un élément qui n'est pas congurable par l'utilisateur. Les champs congurables sont surlignés lorsque ceux-ci sont sélectionnés. Pour modier la valeur d'un champ, sélectionnez-le et appuyez sur la touche <Entrée> de votre clavier pour acher la liste des options de conguration disponibles. Raccourcis Ce bouton contient les touches de navigation de l'interface de conguration du BIOS. Les touches de navigation permettent de naviguer et sélectionner/modier les divers éléments disponibles dans l'interface de conguration du BIOS. Dernières modications Un bouton est disponible dans le BIOS pour vous permettre d'acher les éléments de conguration du BIOS qui ont été récemment modiés et enregistrés.3-6

Chapitre 3 : Le BIOS

L'interface EZ Mode (Mode EZ) ore une vue d'ensemble des informations de base du système et permet aussi de modier la langue du BIOS, le mode de performance et l'ordre de démarrage des périphériques. Pour accéder à l'interface Advanced Mode (Mode avancé), sélectionnez Advanced Mode ou appuyez sur la touche <F7> de votre clavier. Pour basculer de l'interface Advanced Mode (Mode avancé) vers l'interface EZ Mode (Mode EZ), sélectionnez EZ Mode (F7) ou appuyez sur la touche <F7> de votre clavier. Les options de la séquence de démarrage varient en fonction des périphériques installés. Modie la langue du BIOS Ache un aperçu rapide de l'état du système Ache les propriétés système du mode sélectionné. Cliquez sur < ou > pour changer de mode Charge les paramètres par défaut Paramètres d'overclocking du système Ache la vitesse du ventilateur du processeur. Appuyez sur ce bouton pour régler les ventilateurs manuellement Enregistre les modications et redémarre le système Ache la liste des périphériques de démarrage Sélection de la priorité des périphériques de démarrage Accès au mode avancé Recherche dans les FAQ Recherche (F9) AURA ACTIVÉ/ DÉSACTIVÉ (F4)ROG CROSSHAIR VIII IMPACT 3-7

3.2.3 Contrôle Q-Fan

La fonctionnalité Q-Fan vous permet de sélectionner un prol de ventilateur pour une utilisation spécique ou congurer manuellement la vitesse de rotation des ventilateurs installés. Sélection de ventilateur Mode PWM Annuler les modications Appliquer les modications Retour au menu principal Sélection de prol Mode CC Conguration manuelle des ventilateurs3-8

Chapitre 3 : Le BIOS

Conguration manuelle des ventilateurs Sélectionnez le mode Manual (Manuel) de la liste des prols pour congurer manuellement la vitesse de rotation des ventilateurs. Pour congurer vos ventilateurs manuellement :

1. Sélectionnez un ventilateur.

2. Faites glisser les points de vitesse pour modier la vitesse de rotation du ventilateur.

3. Cliquez sur Apply (Appliquer) pour enregistrer les modications et cliquez sur Exit (ESC)

(Sortie) pour quitter. Points de vitesse Conguration manuelle des ventilateursROG CROSSHAIR VIII IMPACT 3-9

L'assistant EZ Tuning vous permet d'optimiser la fréquence du processeur et de la mémoire ainsi que la vitesse du ventilateur du processeur. Conguration OC OC Tuning Pour démarrer OC Tuning :

1. Appuyez sur la touche <F11> de votre clavier ou cliquez sur

sur l'écran du BIOS pour accéder à l'écran de l'assistant EZ Tuning.

2. Cliquez sur OC puis cliquez sur Next (Suivant).

3. Sélectionnez un prol d'utilisation, puis cliquez sur Next (Suivant).3-10

Chapitre 3 : Le BIOS

4. Sélectionnez un système de refroidissement principal BOX cooler (Refroidisseur boîtier),

Tower cooler (Refroidisseur tour), Water cooler (Refroidisseur à eau) ou I'm not sure (Je ne suis pas sûr), puis cliquez sur Next (Suivant).

5. Après avoir sélectionné le système de refroidissement principal, cliquez sur Next (Suivant)

puis cliquez sur Yes (Oui) pour démarrer OC Tuning.ROG CROSSHAIR VIII IMPACT 3-11

My Favorites est un espace personnel à partir duquel vous pouvez aisément accéder et modier vos éléments de conguration de BIOS favoris. My Favorites (Favoris) comprend plusieurs éléments par défaut liés aux performances, à l'économie d'énergie et au démarrage rapide. Vous pouvez personnaliser cet écran en ajoutant ou en supprimant des éléments.3-12

Chapitre 3 : Le BIOS

Ajouter des éléments à la liste des favoris Pour ajouter un élément fréquemment utilisé à la liste des favoris :

1. Appuyez sur la touche <F3> de votre clavier ou cliquez sur

sur l'écran du BIOS pour accéder à la liste des menus du BIOS.

2. Sélectionnez le(s) élément(s) de BIOS à ajouter à la liste de vos favoris.

3. Sélectionnez l'un des menus principaux, puis cliquez sur le sous-menu à ajouter à la liste des

favoris en cliquant sur l'icône ou en appuyant sur la touche <Entrée> de votre clavier. Les éléments suivants ne peuvent pas être ajoutés à la page des favoris :

• Les éléments dotés d'options de sous-menus

• Les éléments gérés par l'utilisateur comme la langue ou la priorité de démarrage

• Les éléments xes tels que la date et l'heure et les informations dédiées au SPD.

4. Cliquez sur Exit (ESC) (Quitter) ou appuyez sur la touche <Échap> de votre clavier pour quitter

la liste des menus du BIOS.

5. Les éléments de BIOS sélectionnés seront dès lors disponibles dans la liste de vos favoris.

Menus principaux Sous-menus Éléments à ajouter à la liste des favoris Supprime tous les favoris Restaure les favoris par défautROG CROSSHAIR VIII IMPACT 3-13

L'écran du menu principal apparaît lors de l'utilisation de l'interface Advanced Mode (Mode avancé) du BIOS. Ce menu ore une vue d'ensemble des informations de base du système et permet aussi de régler la date, l'heure, la langue et les paramètres de sécurité du système. Sécurité Ce menu permet de modier les paramètres de sécurité du système.

• Si vous avez oublié le mot de passe d'accès au BIOS, vous pouvez le réinitialiser en eaçant la mémoire CMOS. Consultez la section 1.1.6 Bouton et interrupteurs embarqués pour plus d'informations sur l'eacement de la mémoire CMOS.

• Les éléments Administrator (Administrateur) ou User Password (Mot de passe utilisateur) achent la valeur par défaut Not Installed (Non déni). Après avoir déni un mot de passe, ces éléments achent Installed (Déni).

3.5 Menu Extreme Tweaker

Le menu Extreme Tweaker permet de congurer les éléments liés à l'overclocking. Prenez garde lors de la modication des éléments du menu Extreme Tweaker. Une valeur incorrecte peut entraîner un dysfonctionnement du système Les options de conguration de cette section varient en fonction du type de processeur et de modules de mémoire installés sur la carte mère. Ai Overclock Tuner (Réglages Ai Overclock) Sélectionne les options d'overclocking du processeur pour obtenir la fréquence interne souhaitée. Options de conguration : [Auto] Charge les paramètres d'overclocking optimaux pour le système. [Manual] Permet une conguration manuelle des diérents éléments d'overclocking. L'élément suivant n'apparaît que si l'option Ai Overclock Tuner est dénie sur [Manual]. BCLK Frequency (Fréquence de base) Ajuste la fréquence de base pour améliorer les performances du système. Utilisez les touches <+> et <-> de votre clavier pour ajuster la valeur. Vériez les caractéristiques de votre processeur avant de modier la valeur. Une fréquence de base trop élevée peut endommager le processeur de manière dénitive.3-14

Chapitre 3 : Le BIOS

Memory Frequency (Fréquence mémoire) Permet de dénir la fréquence de fonctionnement de la mémoire. Les options de conguration varient en fonction du réglage de la fréquence de base BCLK. Sélectionnez l'option [Auto] pour utiliser le réglage optimal. Options de conguration : [Auto] [DDR4-1333MHz] - [DDR4-6000MHz] TPU Permet l'overclocking automatique de la fréquence et du voltage du processeur et de la mémoire an d'améliorer les performances du système et d'accélérer les performances graphiques du processeur en fonction de la charge de ce dernier. [Keep Current Settings] Conserve les paramètres actuels sans rien changer. [TPU I] Applique les conditions d'overclocking du refroidissement par air. [TPU II] Applique les conditions d'overclocking du refroidissement à eau. Assurez-vous d'utiliser un dispositif de watercooling avant de sélectionner [TPU II].

3.6 Menu Advanced (Avancé)

Le menu Advanced permet de modier certains paramètres du processeur et d'autres composants du système. Prenez garde lors de la modication des paramètres du menu Advanced. Une valeur incorrecte peut entraîner un dysfonctionnement du système.

3.6.1 AMD fTPM Conguration (Conguration AMD fTPM)

Les éléments de ce menu achent les options de conguration AMD® fTPM. AMD CPU fTPM Active ou désactive fTPM pour processeur AMD. Options de conguration : [Disabled] [Enabled] Lorsque le rmware TPM est désactivé, toutes les données y étant sauvegardées seront perdues.ROG CROSSHAIR VIII IMPACT 3-15

PSS Support (Support PSS) Active ou désactive la génération des objets ACPI_PPC, _PSS et _PCT. Options de conguration : [Disabled] [Enabled] NX Mode (Mode NX) Active ou désactive la fonctionnalité de protection de page de non-exécution. Options de conguration : [Disabled] [Enabled] SVM Mode (Mode SVM) Active ou désactive les fonctionnalités de virtualisation du processeur. Options de conguration : [Disabled] [Enabled]

3.6.2 CPU Conguration (Conguration du processeur)

Les éléments de ce menu achent les informations du processeur automatiquement détectées par le BIOS. Les éléments de ce menu peuvent varier selon le type de processeur installé.

3.6.3 Conguration SATA

Lors de l'accès au BIOS, celui-ci détecte automatiquement la présence des périphériques SATA. Ces éléments achent Not Present si aucun lecteur SATA n'est installé dans le système. SATA Port Enable (Activation de port SATA) Active ou désactive le périphérique SATA. Options de conguration : [Disabled] [Enabled] SATA Mode (Mode SATA) Détermine le mode de conguration SATA. [AHCI] Si vous souhaitez que les disques durs Serial ATA utilisent la fonction AHCI (Advanced Host Controller Interface), réglez cet élément sur [AHCI]. L'interface AHCI autorise le pilote de stockage embarqué à activer des fonctionnalités SATA avancées permettant d'améliorer les performances de stockage quelle que soit la charge du système en laissant au disque le soin d'optimiser en interne l'ordre des commandes. [RAID] Utilisez ce mode si vous souhaitez créer un volume RAID à partir de disques durs SATA.3-16

Chapitre 3 : Le BIOS

SMART Self Test (Auto-test SMART) Technologie S.M.A.R.T. (Self-Monitoring, Analysis and Reporting Technology - Technique d'Auto surveillance, d'Analyse et de Rapport) est un système de surveillance qui permet de surveiller l'état des disques. Lorsqu'une erreur de lecture/écriture survient sur un disque dur, cette fonction permet l'achage d'un message d'avertissement lors du POST. Options de conguration : [On] [O] SATA6G_1(Gray) - SATA6G_4(Gray)

Cet élément permet d'activer ou de désactiver les connecteurs SATA de manière individuelle. Options de conguration : [Disabled] [Enabled] Hot Plug (Branchement à chaud) Cet élément n'apparaît que si l'option SATA Mode a été réglée sur [AHCI] et permet d'activer ou de désactiver la prise en charge du branchement à chaud pour les lecteurs SATA. Options de conguration : [Disabled] [Enabled]

3.6.4 Onboard Devices Conguration (Conguration des

périphériques embarqués) Les éléments de ce menu vous permettent de basculer entre les lignes PCIe et de congurer les périphériques embarqués. HD Audio Controller (Contrôleur audio HD) Active ou désactive le contrôleur haute dénition audio Options de conguration : [Disabled] [Enabled] RGB LED lighting (Eets lumineux LED RGB) When system is in working state (Lorsque le système est en état de fonctionnement) [All On]: Toutes les LED RGB et fonctionnelles seront activées. [Stealth Mode]: Toutes les LED RGB et fonctionnelles seront désactivées. [Aura Only]: Les LED RBG seront activées et les LED fonctionnelles seront désactivées. [Aura O] Les LED RGB seront désactivées et les LED fonctionnelles seront activées. Q-Code LED Function (Fonction LED Q-Code) [Disabled] Les LED Q-Code seront désactivées. [POST Code Only] Ache le code POST (Power-On Self-Test) et la température du processeur sur les LED Q-Code. [Auto] Ache le code POST (Power-On Self-Test) sur les LED Q-Code. When system is in sleep, hibernate or soft off states (Lorsque le système est en état de veille, veille prolongée ou arrêt logiciel) [All On]: Toutes les LED RGB et fonctionnelles seront activées. [Stealth Mode]: Toutes les LED RGB et fonctionnelles seront désactivées.ROG CROSSHAIR VIII IMPACT 3-17

[Aura Only]: Les LED RBG seront activées et les LED fonctionnelles seront désactivées. [Aura O] Les LED RGB seront désactivées et les LED fonctionnelles seront activées. Intel LAN Controller (Contrôleur réseau Intel®) Active ou désactive le contrôleurs réseau Intel®. Options de conguration : [On] [O] Contrôleur Wi-Fi 6 (802.11ax) Active ou désactive le contrôleur Wi-Fi 6 (802.11ax). Options de conguration : [Disabled] [Enabled] Bluetooth Controller (Contrôleur Bluetooth) Active ou désactive le contrôleur Intel® Bluetooth. Options de conguration : [Disabled] [Enabled] PCIEX16_1 Mode (Mode PCIEX16_1) Permet de congurer la vitesse de lien du slot PCIEX16_1. Options de conguration : [Auto] [GEN 1] [GEN 2] [GEN 3] [GEN 4] M.2_1 Link Mode (Mode de lien M.2_1) Permet de congurer la vitesse de lien du périphérique M.2_1. Options de conguration : [Auto] [GEN 1] [GEN 2] [GEN 3] [GEN 4] M.2_2 Link Mode (Mode de lien M.2_2) Permet de congurer la vitesse de lien du périphérique M.2_2. Options de conguration : [Auto] [GEN 1] [GEN 2] [GEN 3] [GEN 4] SB Link Mode (Mode de lien SouthBridge) Permet de congurer la vitesse de lien du SouthBridge. Options de conguration : [Auto] [GEN 1] [GEN 2] [GEN 3] [GEN 4]3-18

Chapitre 3 : Le BIOS

3.6.5 APM Conguration (Gestion d'alimentation avancée)

Les éléments de ce menu vous permettent de dénir les paramètres de réveil et de veille du système. ErP Ready Permet au BIOS de couper l'alimentation de certains composants lorsque l'ordinateur est en mode veille S4+S5 ou S5 pour satisfaire aux normes ErP. Sur [Enabled], toutes les autres options de gestion de l'alimentation sont désactivées. Options de conguration : [Disabled] [Enable(S4+S5)] [Enable(S5)] Restore On AC Power Loss (Rétablissement sur perte de courant) [Power On] Le système est rallumé après une perte de courant. [Power O] Le système reste éteint après une perte de courant. [Last State] Le système reste éteint ou est rallumé en fonction de l'état précédant la perte de courant alternatif. Lorsque vous réglez votre système sur [Last State], le système retourne à l'état précédant la perte de courant alternatif. Options de conguration : [Power O] [Power On] [Last State] Power On By PCI-E/PCI (Reprise sur périphérique PCI) Cet élément vous permet d'activer ou de désactiver la fonction Wake-on-LAN du contrôleur LAN embarqué ou d'autres cartes LAN PCIe installées. Options de conguration : [Disabled] [Enabled] Power On By RTC (Reprise sur alarme RTC) Active ou désactive la RTC (fréquence en temps réel) pour générer un événement de réactivation et congurer la date d'alarme RTC. Une fois activée, vous pouvez dénir les jours, heures, minutes ou secondes de l'alarme RTC. Options de conguration : [Disabled] [Enabled]

3.6.6 PCI Subsystem Settings (Paramètres de sous-système PCI)

Permet de congurer les paramètres PCI, PCI-X et PCI Express. SR-IOV Support (Support SR-IOV) Active ou désactive la prise en charge de la virtualisation Single Root IO si le système est équipé de périphériques PCIe compatibles SR-IOV. Options de conguration: [Disabled] [Enabled]ROG CROSSHAIR VIII IMPACT 3-19

Les éléments de ce menu vous permettent de modier les fonctions liées à l'interface USB. L'élément Mass Storage Devices ache les valeurs auto-détectées. Si aucun périphérique USB n'est détecté, l'élément ache None. Legacy USB Support (Prise en charge des périphériques USB hérités) [Enabled] Active le support des périphériques USB pour les systèmes d'exploitation hérités. [Disabled] Les périphériques USB ne peuvent être utilisés que sous le BIOS et ne peuvent pas être reconnus dans la liste des périphériques de démarrage. [Auto] Permet au système de détecter la présence de périphériques USB au démarrage. Si un périphérique USB est détecté, le mode hérité du contrôleur USB est activé. Si aucun périphérique USB n'est détecté, le mode hérité du contrôleur USB est désactivé. XHCI Hand-o [Enabled] Permet la prise en charge des systèmes d'exploitation sans fonctionnalité XHCI Hand-O. [Disabled] Désactive cette fonction. USB Single Port Control (Gestion individuelle des ports USB) Détermine l'état individuel de chacun des ports USB. Consultez la section 1.1.2 Schéma de la carte mère pour visualiser l'emplacement de chacun des connecteurs/ports USB de la carte mère.

3.6.10 Network Stack Conguration (Conguration de pile

réseau) Les éléments de ce menu vous permettent d'activer ou de désactiver la pile réseau du BIOS UEFI.

3.6.8 HDD/SSD SMART Information (Informations SMART disque

dur/SSD) Ce menu ache les informations SMART des périphériques connectés.

3.6.9 NVMe Conguration (Conguration NVMe)

Ce menu ache les informations du contrôleur NVMe et des lecteurs des périphériques connectés.3-20

Chapitre 3 : Le BIOS

Le menu Monitor ache l'état de la température et de l'alimentation du système, mais permet aussi de modier les paramètres de ventilation. Faites déler l'écran vers le bas pour acher d'autres éléments du BIOS. Q-Fan Conguration (Conguration Q-fan) Qfan Tuning (Réglages Q-fan) Cliquez sur cet élément pour détecter et appliquer automatiquement la vitesse de rotation minimale des ventilateurs installés. W_PUMP+ Control (Contrôle W_PUMP+) [Disabled] Désactive la fonction de contrôle de la pompe à eau. [Auto] Détecte le type de pompe à eau installé et bascule vers le mode de fonctionnement approprié. [DC mode] Active le contrôle de la pompe à eau en mode CC pour le ventilateur du châssis à 3 broches. [PWM mode] Active le contrôle de la pompe à eau en mode PWM pour le ventilateur du châssis à 4 broches.

Les éléments de ce menu achent les informations du processeur automatiquement détectées par le BIOS.

Les éléments de ce menu achent les informations du processeur automatiquement détectées par le BIOS.

3.8 Menu Boot (Démarrage)

Le menu Boot vous permet de modier les options de démarrage du système. Boot Conguration (Options de démarrage) Fast Boot (Démarrage rapide) [Disabled] Désactive la fonctionnalité de démarrage rapide du système. [Enabled] Active la fonctionnalité d'accélération de la séquence de démarrage du système. L'élément suivant n'apparaît que si l'option Fast Boot est réglée sur [Enabled]. Next Boot after AC Power Loss (Mode de redémarrage après coupure d'alimentation) [Normal Boot] Mode de redémarrage normal. [Fast Boot] Accélère la vitesse de redémarrage. Setup Mode (Mode de configuration) [Advanced Mode] Utiliser le mode avancé comme interface BIOS par défaut. [EZ Mode] Utiliser le mode EZ Mode comme interface BIOS par défaut. CSM (Compatibility Support Module) Congure les paramètres de démarrage CSM pour une meilleure prise en charge de divers périphériques VGA, de démarrage et autres composants externes. Launch CSM (Exécuter CSM) [Enabled] Permet au module CSM de prendre en charge les périphériques sans pilotes UEFI ou le mode UEFI Windows®. [Disabled] Désactive cette fonctionnalité pour une prise en charge complète de Windows® Security Update et Security Boot. Les quatre éléments suivants n'apparaissent que si l'option Launch CSM est réglée sur [Enabled]. Boot Devices Control (Gestion des périphériques de démarrage) Sélectionne le type de périphériques que vous souhaitez démarrer. Options de conguration : [UEFI and Legacy OpROM] [Legacy OpROM only] [UEFI only] Boot from Network Devices (Démarrage sur périphérique réseau) Sélectionne le type de périphériques réseau que vous souhaitez démarrer. Options de conguration : [Ignore] [Legacy only] [UEFI driver rst] Boot from Storage Devices (Démarrage sur périphérique de stockage) Sélectionne le type de périphériques de stockage que vous souhaitez démarrer. Options de conguration : [Ignore] [Legacy only] [UEFI driver rst] Boot from PCI-E/PCI Expansion Devices (Démarrage sur périphérique PCI-E/ PCI) Sélectionne le type de périphériques d'extension PCI-E/PCI que vous souhaitez démarrer. Options de conguration : [Legacy only] [UEFI driver rst]3-22

Chapitre 3 : Le BIOS

Secure Boot (Démarrage sécurisé) Congure les paramètres Windows® Secure Boot et gère ses clés pour protéger le système contre les accès non autorisés et les logiciels malveillants lors de l'exécution du POST. Boot Option Priorities (Priorités de démarrage) Ces éléments spécient la priorité des périphériques de démarrage parmi les dispositifs disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système.

• Pour accéder à Windows

en mode sans échec, appuyez sur <F8> après le POST (Windows

• Pour sélectionner le périphérique de démarrage lors de la mise sous tension du système, appuyez sur <F8> à l'apparition du logo ASUS. Boot Override (Substitution de démarrage) Ces éléments achent les périphériques disponibles. Le nombre d'éléments apparaissant à l'écran dépend du nombre de périphériques installés dans le système. Cliquez sur un élément pour démarrer à partir du périphérique sélectionné.

3.9 Menu Tool (Outils)

Le menu Tool vous permet de congurer les options de fonctions spéciales. Sélectionnez un élément, puis appuyez sur <Entrée> pour acher le sous-menu. Setup Animator (Animateur de conguration) Cet élément vous permet d'activer ou de désactiver l'animateur de conguration. Options de conguration : [Enabled] [Disabled] Flexkey Cet élément permet de congurer une fonction diérente pour le bouton de réinitialisation (Flexkey). Options de conguration : [Reset] [Aura On/O] [DirectKey] [Safe Boot]

3.9.1 ASUS EZ Flash 3 Utility (Utilitaire ASUS EZ Flash 3)

Permet d'activer la fonction ASUS EZ Flash 3. Lorsque vous appuyez sur <Entrée>, un message de conrmation apparaît. Utilisez les touches directionnelles pour sélectionner [Yes] (Oui) ou [No] (Non), puis appuyez de nouveau sur <Entrée> pour conrmer. Pour plus de détails, consultez la section 3.11.2 Utilitaire ASUS EZ Flash 3.ROG CROSSHAIR VIII IMPACT 3-23

La vitesse de lecture/écriture d'un lecteur SSD peut se dégrader au l du temps comme tout support de stockage en raison du traitement des données. ASUS Secure Erase permet de nettoyer totalement et en toute sécurité votre SSD pour le restaurer dans un état de performance comparable à sa sortie d'usine. Pour exécuter ASUS Secure Erase, cliquez sur Tool (Outils) > ASUS Secure Erase à partir de l'interface de conguration avancée du BIOS. Visitez le site internet d'ASUS pour consulter la liste des lecteurs SSD pleinement compatibles avec la fonctionnalité ASUS Secure Erase. Le lecteur SSD peut devenir instable si celui-ci est incompatible avec ASUS Secure Erase. Le délai de nettoyage du lecteur SSD peut varier en fonction de sa taille. N'éteignez pas votre ordinateur pendant le processus. Explication des états :

• Frozen (Gelé). L'état Frozen (Gelé) est le résultat d'une mesure de protection appliquée par le BIOS. Le BIOS protège les lecteurs ne disposant pas de protection par mot de passe en les gelant avant de démarrer le système. Si votre lecteur est gelé, l'extinction ou une réinitialisation de l'ordinateur doit être eectuée avant de pouvoir utiliser la fonctionnalité ASUS Secure Erase.

• Locked (Verrouillé). L'état Locked (Verrouillé) indique que le SSD a été verrouillé suite à un processus ASUS Secure Erase incomplet ou arrêté. Ceci peut être le résultat d'un logiciel tiers bloquant l'accès au SSD. Vous devez dans ce cas déverrouiller le SSD dans le logiciel avant de pouvoir continuer à utiliser ASUS Secure Erase. Ache les SSD disponibles3-24

Chapitre 3 : Le BIOS

Cet élément permet d'acher les informations de SPD des modules de mémoire installés. Load Prole (Charger le prol) Permet de charger un prol contenant des paramètres de BIOS spéciques et sauvegardés dans la mémoire ash du BIOS. Entrez le numéro du prol à charger, appuyez sur <Entrée>, puis sélectionnez Yes (Oui).

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !

• Il est recommandé de mettre à jour le BIOS avec les congurations mémoire/processeur et la version de BIOS identiques. Prole Name (Nom du prol) Permet de spécier le nom d'un prol de conguration. Save to Prole (Enregistrer le prol) Permet de sauvegarder, sous forme de chier, le prol de BIOS actuel dans la mémoire ash du BIOS. Sélectionnez le chire à attribuer au prol à sauvegarder, appuyez sur <Entrée>, puis sélectionnez Yes (Oui). Load/Save Prole from/to USB Drive (Charger/sauvegarder le prol depuis/vers le périphérique USB) Permet de sauvegarder ou de charger un prol à partir d'un support de stockage USB.

3.9.3 ASUS User Prole (Prol de l'utilisateur ASUS)

Permet de stocker ou de restaurer diérents prols de conguration du BIOS.

3.9.5 Graphics Card Information (Informations de carte

graphique) Cet élément ache les informations relatives aux cartes graphiques installées. GPU Post (Informations Post GPU) Cet élément ache les informations et la conguration recommandée pour les emplacements PCIE de la carte graphique installée dans votre système. Cette fonctionnalité n'est prise en charge que sur une sélection de cartes graphiques ASUS. Bus Interface (Interface Bus) Cet élément vous permet de sélectionner l'interface bus. Conguration options: [PCIEX16/X8_1]ROG CROSSHAIR VIII IMPACT 3-25

Active ou désactive le téléchargement de l'application ASUS Armoury Crate. Download & Install ARMOURY CRATE app (Télécharger et installer l'application ARMOURY CRATE) Cet élément permet d'activer le processus de téléchargement ASUS Armoury Crate. Options de conguration : [Disabled] [Enabled]

3.10 Menu Exit (Sortie)

Le menu Exit (Sortie) vous permet non seulement de charger les valeurs optimales par défaut des éléments du BIOS, mais aussi d'enregistrer ou d'annuler les modications apportées au BIOS. Il est également possible d'accéder à l'interface EZ Mode (Mode EZ) à partir de ce menu. Load Optimized Defaults (Charger les paramètres optimisés par défaut) Cette option vous permet de charger les valeurs par défaut de chaque paramètre des menus du BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <F5>, une fenêtre de conrmation apparaît. Sélectionnez OK pour charger les valeurs par défaut. Save Changes and Reset (Enregistrer les modications et redémarrer le système) Une fois vos modications terminées, choisissez cette option pour vous assurer que les valeurs dénies seront enregistrées. Lorsque vous sélectionnez cette option ou lorsque vous appuyez sur <F10>, une fenêtre de conrmation apparaît. Choisissez OK pour enregistrer les modications et quitter le BIOS. Discard Changes and Exit (Annuler et quitter) Choisissez cette option si vous ne voulez pas enregistrer les modications apportées au BIOS. Lorsque vous choisissez cette option ou lorsque vous appuyez sur <Échap>, une fenêtre de conrmation apparaît. Choisissez Yes (Oui) pour quitter sans enregistrer les modications apportées au BIOS. Launch EFI Shell from USB drive (Ouvrir l'application EFI Shell à partir d'un lecteur USB) Cette option permet de tenter d'exécuter l'application EFI Shell (shellx64.e) à partir de l'un des systèmes de chiers disponibles.3-26

Chapitre 3 : Le BIOS

3.11 Mettre à jour le BIOS

Le site Web d'ASUS contient les dernières versions de BIOS permettant d'améliorer la stabilité, la compatibilité ou les performances du système. Toutefois, la mise à jour du BIOS est potentiellement risquée. Si votre version de BIOS actuelle ne pose pas de problèmes, NE TENTEZ PAS de mettre à jour le BIOS manuellement. Une mise à jour inappropriée peut entraîner des erreurs de démarrage du système. Suivez attentivement les instructions de ce chapitre pour mettre à jour le BIOS si nécessaire. Téléchargez la dernière version du BIOS sur le site Web d'ASUS http://www.asus.com. Les utilitaires suivants permettent de gérer et mettre à jour le programme de conguration du BIOS.

1. EZ Update : mise à jour du BIOS sous Windows®.

2. ASUS EZ Flash 3 : mise à jour du BIOS via un périphérique de stockage USB.

3. ASUS CrashFree BIOS 3 : mise à jour du BIOS via un périphérique de stockage amovible USB ou

le DVD de support de la carte mère lorsque le chier BIOS ne répond plus ou est corrompu.

EZ Update vous permet de mettre à jour la carte mère sous environnement Windows®.

• EZ Update nécessite une connexion internet par l'intermédiaire d'un réseau ou d'un FAI (Fournisseur d'accès internet).

• Cet utilitaire est disponible sur le DVD de support accompagnant votre carte mère.ROG CROSSHAIR VIII IMPACT 3-27

ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. La mise à jour par Internet varie selon la région et les conditions internet. Vériez votre connexion internet avant de mettre à jour le BIOS via Internet. Pour mettre à jour le BIOS par USB :

1. Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils)

et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche <Entrée> de votre clavier pour l'activer.

2. Insérez le périphérique de stockage USB contenant le chier BIOS sur l'un des ports USB de

3. Sélectionnez via Storage Device(s) (via périphérique(s) de stockage).

4. Appuyez sur la touche <Tab> de votre clavier pour sélectionner le champ Drive (Lecteur).

5. Utilisez les touches directionnelles haut/bas du clavier pour sélectionner le support de

stockage contenant le chier BIOS, puis appuyez sur <Entrée>.

6. Appuyez de nouveau sur <Tab> pour sélectionner le champ Folder Info (Infos de dossier).

7. Utilisez les touches directionnelles haut/bas du clavier pour localiser le chier BIOS, puis

appuyez sur <Entrée> pour lancer le processus de mise à jour du BIOS. Redémarrez le système une fois la mise à jour terminée.3-28

Chapitre 3 : Le BIOS

• Cette fonction est compatible avec les périphériques de stockage Flash au format FAT 32/16 et n'utilisant qu'une seule partition.

• NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système ! Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails. Pour mettre à jour le BIOS par Internet :

1. Accédez à l'interface Advanced Mode (Mode avancé) du BIOS. Allez dans le menu Tool (Outils)

et sélectionnez l'élément ASUS EZ Flash Utility. Appuyez sur la touche <Entrée> de votre clavier pour l'activer.

2. Sélectionnez via Internet (Par Internet).

3. Appuyez sur les touches directionnelles gauche/droite pour sélectionner une méthode de

connexion à Internet, puis appuyez sur <Entrée>. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Pour ce faire, sélectionnez l'option Load Optimized Defaults (Charger les valeurs optimisées par défaut) du menu Exit. Consultez la section 3.10 Menu Exit (Sortie) pour plus de détails.

4. Suivez les instructions apparaissant à l'écran pour terminer la mise à jour.

5. Redémarrez le système une fois la mise à jour terminée.ROG CROSSHAIR VIII IMPACT

ASUS CrashFree BIOS 3 est un outil de récupération automatique qui permet de restaurer le BIOS lorsqu'il est défectueux ou corrompu suite à une mise à jour. Vous pouvez mettre à jour un BIOS corrompu en utilisant le DVD de support de la carte mère ou un périphérique de stockage USB contenant le chier BIOS à jour. Le chier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le chier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support/ puis copiez-le sur un périphérique de stockage amovible. Restaurer le BIOS Pour restaurer le BIOS :

1. Allumez l'ordinateur.

2. Insérez le DVD de support dans le lecteur optique ou le périphérique de stockage amovible

sur l'un des ports USB de votre ordinateur.

3. L'utilitaire vériera automatiquement la présence du chier BIOS sur l'un de ces supports. Une

fois trouvé, l'utilitaire commencera alors à mettre à jour le chier BIOS corrompu.

4. Une fois la mise à jour terminée, vous devrez ré-accéder au BIOS pour recongurer vos

réglages. Toutefois, il est recommandé d'appuyer sur <F5> pour rétablir les valeurs par défaut du BIOS an de garantir une meilleure compatibilité et stabilité du système. NE PAS éteindre ni redémarrer le système lors de la mise à jour du BIOS ! Le faire peut provoquer un échec de démarrage du système !3-30

Chapitre 3 : Le BIOS

Chapitre 4 : Congurations RAID

4.1 Congurations RAID AMD

Cette carte mère est livrée avec l'utilitaire de conguration RaidXpert2 qui prend en charge les congurations suivantes : Volume, RAIDABLE, RAID 0, RAID 1 et RAID 10 (en fonction de la licence du système). Pour plus d'informations sur la conguration des volumes RAID, veuillez consulter le Guide de conguration RAID à l'adresse suivante : https://www.asus.com/support.

4.1.1 Dénitions RAID

Volume vous permet de relier le stockage d'un ou plusieurs disques, quel que soit l'espace sur ces disques. Cette conguration est utile pour trouver de l'espace sur les disques inutilisés par d'autres disques dans l'ensemble. Cette conguration ne procure aucun avantage en terme de performances ou de redondance de données, une défaillance de disque entraînera une perte de données. RAIDABLE Ces ensembles (aussi connus sous le nom de RAID Ready) représentent un type spécial de Volume (JBOD) qui permet à l'utilisateur d'ajouter davantage d'espace de stockage ou de créer un ensemble redondant après l'installation du système. Les ensembles RAIDABLE sont créés à l'aide de l'Option ROM, UEFI ou rcadm. La capacité à créer des ensembles RAIDABLE peut varier en fonction du système. RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d'un disque dur unique, améliorant ainsi de manière signicative l'accès aux données et au stockage. L'utilisation de deux disques durs neufs et identiques est nécessaire pour cette conguration. RAID 1 (Data mirroring) fait une copie à l'identique des données d'un disque vers un second disque. Si un disque est défaillant, le logiciel de gestion d'ensemble RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l'autre disque. Cette conguration RAID ore une bonne protection des données, et augmente la tolérance aux pannes de l'ensemble du système. Utilisez deux nouveaux disques pour cette conguration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant. RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéciez des avantages combinés des congurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette conguration, ou un disque existant et trois nouveaux disques.4-2

Chapitre 4 : Congurations RAID

Chapitre 4ROG CROSSHAIR VIII IMPACT

A-1 Annexes Annexes Annexes Tableau de débogage Q-Code Code Description 00 Non utilisé 01 Mise sous tension. Détection du type de réinitialisation (soft/hard). 02 Initialisation AP avant chargement du microcode 03 Initialisation de l'agent système avant chargement du microcode 04 Initialisation PCH avant chargement du microcode 06 Chargement du microcode 07 Initialisation AP après chargement du microcode 08 Initialisation de l'agent système après chargement du microcode 09 Initialisation PCH après chargement du microcode 0B Initialisation du cache 0C – 0D Réservé aux futurs codes d'erreur AMI SEC 0E Microcode introuvable 0F Microcode non chargé 10 PEI Core est lancé 11 – 14 L'initialisation pré-mémoire du processeur est lancée 15 – 18 L'initialisation pré-mémoire de l'agent système est lancée 19 – 1C L'initialisation pré-mémoire PCH est lancée 2B – 2F Initialisation de la mémoire 30 Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous) 31 Mémoire installée 32 – 36 Initialisation post-mémoire du processeur 37 – 3A L'initialisation post-mémoire de l'agent système est lancée 3B – 3E L'initialisation post-mémoire du PCH est lancée 4F DXE IPL est lancé 50 – 53 Erreur d'initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible 54 Erreur d'initialisation de la mémoire non spéciée 55 Mémoire non installée 56 Type de processeur ou vitesse invalide 57 Le processeur ne correspond pas 58 Échec de l'auto test du processeur ou erreur du cache du processeur possible

Le micro-code du processeur est introuvable ou la mise à jour du micro-code a échoué 5A Erreur du processeur interne 5B Le PPI de réinitialisation n'est pas disponible 5C – 5F Réservé aux futurs codes d'erreur AMI (continue à la page suivante)A-2 Annexes Annexes Tableau de débogage Q-Code Code Description E0 La reprise S3 est lancée (Le PPI de reprise S3 est appelé par le DXE IPL) E1 Exécution du Boot Script S3 E2 Reposter la vidéo E3 Appel de vecteur de réveil S3 du système d'exploitation E4 – E7 Réservé aux futurs codes de progression AMI E8 Échec de reprise S3 E9 PPI reprise S3 introuvable EA Erreur de script reprise démarrage S3 EB Erreur de réveil du système d'exploitation S3 EC – EF Réservé aux futurs codes d'erreur AMI F0 Condition de récupération déclenchée par le rmware (Auto récupération) F1 Condition de récupération déclenchée par l'utilisateur (Récupération forcée) F2 Le processus de récupération est lancé F3 Image de récupération du microprogramme trouvée F4 Image de récupération du microprogramme chargée F5 – F7 Réservé aux futurs codes de progression AMI F8 La récupération PPI n'est pas disponible F9 Capsule de récupération introuvable FA Capsule de récupération invalide FB – FF Réservé aux futurs codes d'erreur AMI 60 DXE Core est lancé 61 Initialisation NVRAM 62 Installation des Services d'exécution du PCH 63 – 67 L'initialisation DXE du processeur est lancée 68 Initialisation du pont hôte PCI 69 L'initialisation de l'agent système DXE est lancée 6A L'initialisation SMM de l'agent système DXE est lancée 6B – 6F Initialisation de l'agent système DXE (Module spécique agent système) 70 L'initialisation PCH DXE est lancée 71 L'initialisation PCH DXE SMM est lancée 72 Initialisation des périphériques PCH 73 – 77 Initialisation des périphériques PCH DXE (Module PCH spécique) 78 Initialisation du module ACPI 79 Initialisation CSM 7A – 7F Réservé aux futurs codes AMI DXE (continue à la page suivante)ROG CROSSHAIR VIII IMPACT A-3 Annexes Tableau de débogage Q-Code Code Description

La phase de sélection de périphérique de démarrage Boot Device (BDS) est lancée 91 La connexion du pilote est lancée 92 L'initialisation du bus PCI est lancée 93 Initialisation du contrôleur de branchement à chaud du bus PCI 94 Énumération du bus PCI 95 Demander les ressources du bus PCI 96 Aecter les ressources du bus PCI 97 Les périphériques de sortie de la console se connectent 98 Les périphériques d'entrée de la console se connectent 99 Initialisation Super IO 9A L'initialisation USB est lancée 9B Réinitialisation USB 9C Détection USB 9D Activer USB 9E – 9F Réservé aux futurs codes AMI A0 L'initialisation IDE est lancée A1 Réinitialisation IDE A2 Détection IDE A3 Activer IDE A4 L'initialisation SCSI est lancée A5 Réinitialisation SCSI A6 Détection SCSI A7 Activer SCSI A8 Conguration de vérication du mot de passe A9 Démarrage de la conguration AA Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous) AB Conguration attente entrée AC Réservé aux ASL (Voir la section Codes d'état ASL ci-dessous) AD Événement Prêt à démarrer AE Événement Legacy Boot (Démarrage hérité) AF Événement services de sortie de démarrage B0 Début de temps de dénition d'adresse virtuelle MAP B1 Fin de temps de dénition d'adresse virtuelle MAP B2 Initialisation des options Legacy de la ROM B3 Réinitialisation du système (continue à la page suivante)A-4 Annexes Annexes Code Description B4 Branchement à chaud USB B5 Branchement à chaud du bus PCI B6 Nettoyage de la NVRAM B7 Réinitialisation de conguration (Réinitialisation des paramètres NVRAM) B8– BF Réservé aux futurs codes AMI D0 Erreur d'initialisation du processeur D1 Erreur d'initialisation de l'agent système D2 Erreur d'initialisation PCH D3 Certains des protocoles d'architecture ne sont pas disponibles D4 Erreur d'allocation des ressources PCI. Hors ressources D5 Aucun espace pour les options Legacy de la ROM D6 Périphériques de sortie de la console introuvables D7 Périphériques d'entrée de la console introuvables D8 Mot de passe erroné D9 Erreur de chargement d'option de démarrage (Erreur LoadImage) DA Échec d'option de démarrage (Erreur StartImage) DB Échec de la mise à jour Flash DC Le protocole de réinitialisation n'est pas disponible Tableau de débogage Q-Code Points de contrôle ACPI / ASL Code Description 0x01 Le système entre en état de veille S1 0x02 Le système entre en état de veille S2 0x03 Le système entre en état de veille S3 0x04 Le système entre en état de veille S4 0x05 Le système entre en état de veille S5 0x10 Le système sort de l'état de veille S1 0x20 Le système sort de l'état de veille S2 0x30 Le système sort de l'état de veille S3 0x40 Le système sort de l'état de veille S4 0xAC Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode PIC. 0xAA Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode APIC.ROG CROSSHAIR VIII IMPACT A-5 Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / téléphone : (510)739-3777 / (510)608-4555 Identication du produit assemblé : INTEL Wi-Fi 6 AX200 Identication des composants modulaires utilisés dans l'assemblage : Modèle : INTEL Wi-Fi 6 AX200 FCC ID: PD9AX200NG Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. Cet appareil a été testé et déclaré conforme aux limites relatives aux appareils numériques de classe B, en accord avec la Section 15 de la réglementation de la Commission Fédérale des Communications (FCC). Ces limites sont conçues pour orir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé en accord avec les instructions, peut créer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que des interférences ne surviendront pas dans une installation particulière. Si cet appareil crée des interférences nuisibles à la réception de la radio ou de la télévision (il est possible de le déterminer en éteignant puis en rallumant l'appareil), l'utilisateur est encouragé à essayer de corriger les interférences par l'une ou plusieurs des mesures suivantes : - Réorienter ou repositionner l'antenne de réception. - Augmenter la distance de séparation entre l'appareil et le récepteur. - Brancher l'appareil sur une prise secteur d'un circuit diérent de celui auquel le récepteur est branché. - Consulter le revendeur ou un technicien radio/TV qualié pour obtenir de l'aide. Note sur l'exposition aux fréquences radio Cet appareil doit être installé et utilisé en accord avec les instructions fournies et les antennes utilisées pour cet émetteur doivent être installées à au moins 20 cm de distance de toute personne et ne pas être situées près de ou utilisées conjointement avec une autre antenne ou un autre émetteur. Les instructions d'installation de l'antenne ainsi que les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes en matière d'exposition aux fréquences radio.A-6 Annexes Annexes

Déclaration de conformité d'Innovation, Sciences et Développement économique du Canada (ISED) Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique du Canada applicables aux appareils radio exempts de licence. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences et (2) cet appareil doit tolérer tout type d'interférences, y compris celles susceptibles de provoquer un fonctionnement non souhaité de l'appareil. La bande 5150–5250 MHz est réservée uniquement pour une utilisation à l’intérieur an de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux. CAN ICES-3(B)/NMB-3(B) Conformité aux directives de l'organisme VCCI (Japon) Déclaration de classe B VCCI Avertissement de l'organisme KC (Corée du Sud)ROG CROSSHAIR VIII IMPACT A-7 Annexes REACH En accord avec le cadre réglementaire REACH (Enregistrement, Evaluation, Autorisation, et Restriction des produits chimiques), nous publions la liste des substances chimiques contenues dans nos produits sur le site ASUS REACH : http://csr.asus.com/english/REACH.htm. Ne jetez PAS ce produit avec les déchets ménagers. Ce produit a été conçu pour permettre une réutilisation et un recyclage appropriés des pièces. Le symbole représentant une benne barrée d'une croix indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les déchets ménagers. Consultez les réglementations locales pour la mise au rebut des produits électroniques.Ne jetez PAS la batterie avec les déchets ménagers. Le symbole représentant une benne barrée indique que la batterie ne doit pas être jetée avec les déchets ménagers. Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/Takeback. htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays. Mise en garde de l'État de Californie AVERTISSEMENT Cancer et eets nocifs sur la reproduction - www.P65Warnings.ca.gov Termes de licence Google™ Copyright© 2019 Google Inc. Tous droits réservés. Sous Licence Apache, Version 2.0 (la “Licence”) ; ce chier ne peut être utilisé que si son utilisation est en conformité avec la présente Licence. Vous pouvez obtenir une copie de la Licence sur : http://www.apache.org/licenses/LICENSE-2.0 Sauf si la loi l'exige ou si accepté préalablement par écrit, les logiciels distribués sous la Licence sont distribués “TELS QUELS”, SANS AUCUNES GARANTIES OU CONDITIONS QUELCONQUES, explicites ou implicites. Consultez la Licence pour les termes spéciques gouvernant les limitations et les autorisations de la Licence.A-8 Annexes Annexes Précautions d’emploi de l’appareil : a. Soyez particulièrement vigilant quant à votre sécurité lors de l’utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). b. Évitez d’utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs…), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et l’implant pour réduire les risques d’interférence. c. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n’est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau. d. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents.ROG CROSSHAIR VIII IMPACT A-9 AnnexesA-10 Annexes Annexes
