AVICZ630BT - Système de navigation GPS PIONEER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Navigateur GPS
Écran	Écran tactile de 6,2 pouces
Résolution de l'écran	800 x 480 pixels
Connectivité	Bluetooth, USB, entrée auxiliaire
Cartographie	Cartes préchargées de l'Europe
Fonctionnalités de navigation	Guidage vocal, informations sur le trafic en temps réel
Compatibilité smartphone	Compatible avec Android et iOS
Maintenance	Mise à jour des cartes via USB
Sécurité	Fonctionnalités de sécurité routière intégrées
Dimensions	178 x 100 x 50 mm
Poids	1,2 kg
Alimentation	Alimentation 12V
Garantie	2 ans

FOIRE AUX QUESTIONS - AVICZ630BT PIONEER

Comment réinitialiser mon PIONEER AVIC-Z630BT ?

Pour réinitialiser le PIONEER AVIC-Z630BT, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu, comme un stylo ou un trombone.

Pourquoi mon appareil ne capte-t-il pas le GPS ?

Assurez-vous que l'antenne GPS est correctement installée et dégagée de tout obstacle, et vérifiez que l'appareil est à jour avec les dernières cartes.

Comment mettre à jour les cartes de mon PIONEER AVIC-Z630BT ?

Connectez votre appareil à un ordinateur via USB et utilisez le logiciel PIONEER Map Update Tool pour télécharger et installer les mises à jour de cartes.

Comment coupler mon téléphone Bluetooth avec le PIONEER AVIC-Z630BT ?

Activez le Bluetooth sur votre téléphone, allez dans le menu Bluetooth de votre PIONEER, sélectionnez 'Ajouter un appareil', puis choisissez votre téléphone dans la liste.

Mon appareil ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Essayez de débrancher et de rebrancher l'alimentation.

Comment régler l'heure sur le PIONEER AVIC-Z630BT ?

Accédez au menu 'Réglages', sélectionnez 'Horloge', puis ajustez l'heure et le fuseau horaire selon vos préférences.

Comment supprimer un appareil Bluetooth couplé ?

Dans le menu Bluetooth, sélectionnez l'appareil que vous souhaitez supprimer et choisissez l'option 'Supprimer' ou 'Dissocier'.

Pourquoi le son de mon appareil est-il faible ?

Vérifiez les réglages de volume dans le menu audio de l'appareil et assurez-vous que le mode 'Silencieux' n'est pas activé.

Comment changer la langue de l'interface ?

Allez dans le menu 'Réglages', sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste.

Comment utiliser la fonction de navigation ?

Appuyez sur l'icône de navigation, entrez votre destination, puis suivez les instructions vocales et visuelles pour atteindre votre destination.

MODE D'EMPLOI AVICZ630BT PIONEER

Manuel de fonctionnement

Veuillez commencer par lire Information importante pour l'utilisateur !

Le manuel Information importante pour l'utilisateur contient des

informations qu'il est nécessaire de comprendre avant d'utiliser ce produit.

Table des matières

Merci d'avoir acheté ce produit Pioneer. Veuillez lire attentivement ces instructions de façon à savoir comment utiliser votre modèle correctement. Après avoir terminé de lire les instructions, conservez ce document dans un endroit sûr pour consultation ultérieure.

Important

Les écrans fournis en exemple peuvent être différents des écrans réels, lesquels peuvent être modifiés sans préavis à titre d'amélioration des performances et des fonctions.

Remarques sur la mémoire interne 5

Pièces et commandes...... 6

Unité principale 6

Protection de votre produit contre le vol 7

Commandes de base

Remarques relatives à l'utilisation du panneau LCD 9

Réglage de l'angle du panneau LCD. 9

Réinitialisation du microprocesseur. 9

Télécommande 10

Démarrage de l'appareil. 10

Démarrage du système de navigation 11

Utilisation de l'écran tactile 12

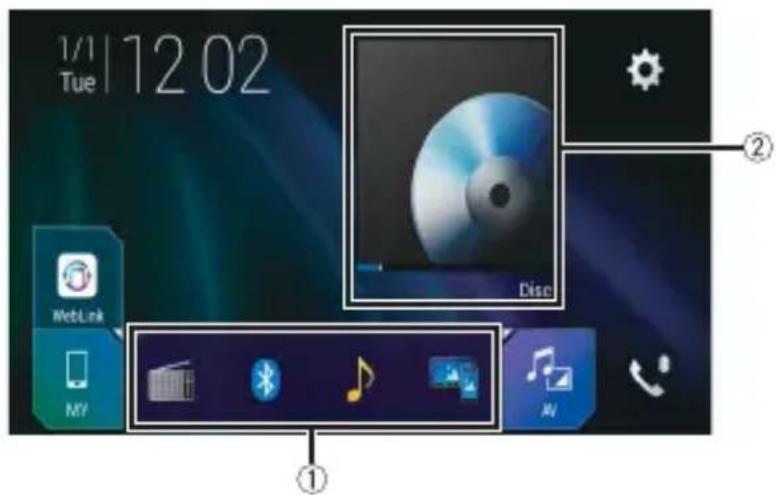

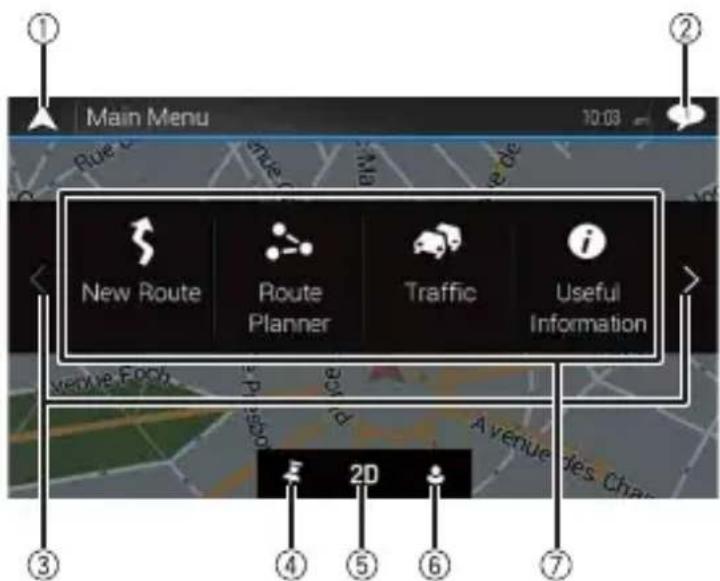

Écran de menu principal. 15

Navigation. 17

Vue de l'écran de menu et opérations. 17

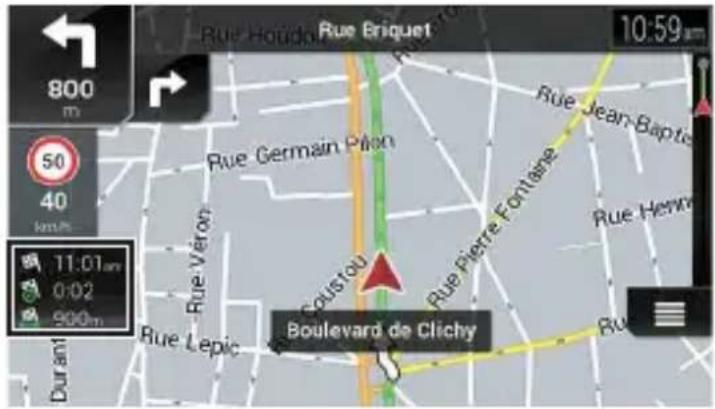

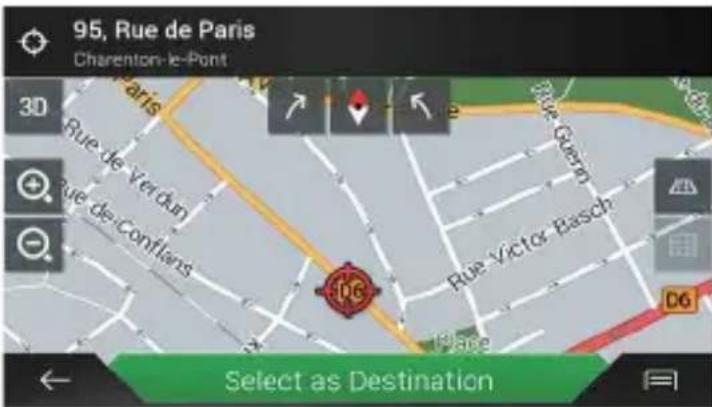

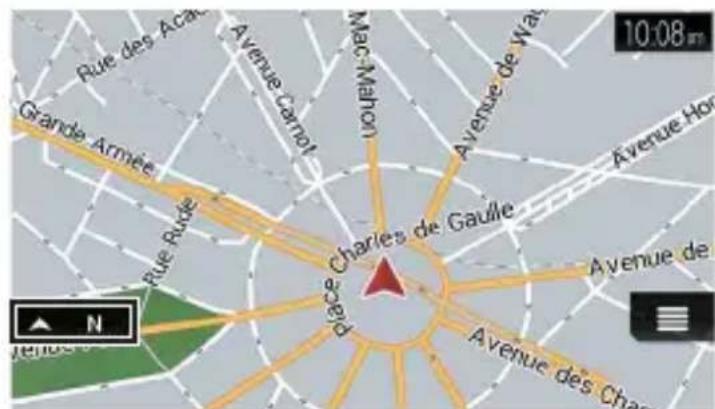

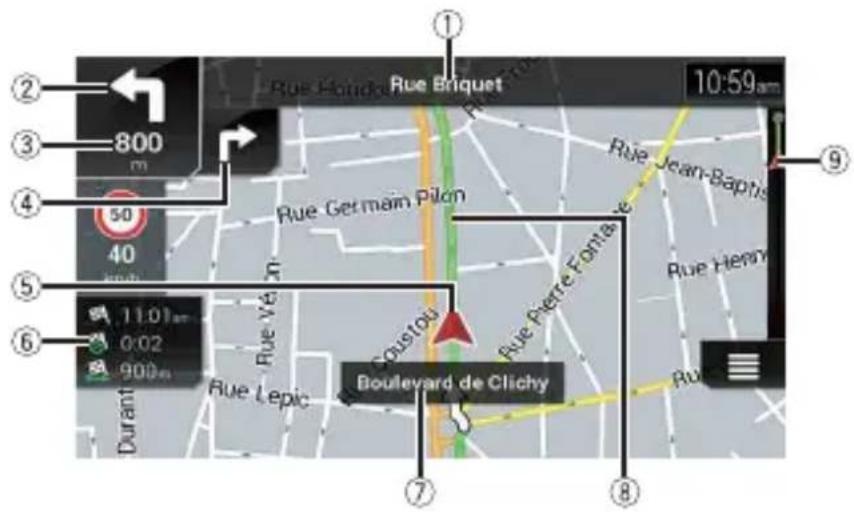

Écran de la carte 18

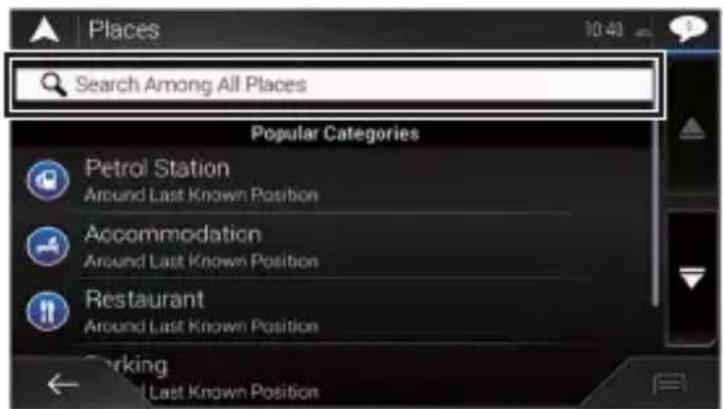

Recherche d'une destination 24

Démarrage de la navigation 32

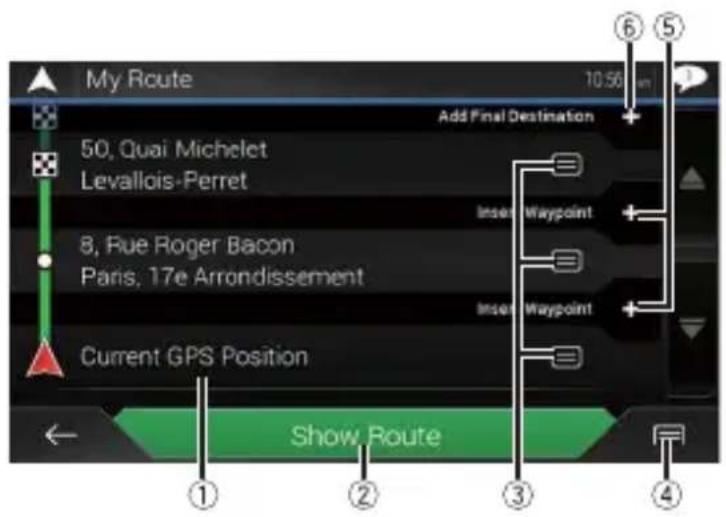

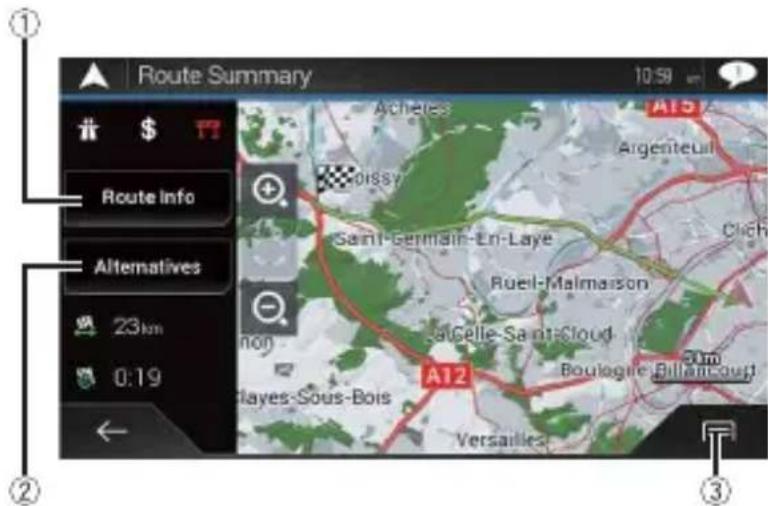

Vérification et modification de l'itinéraire actuel. 32 Mémorisation d'un emplacement dans [Position enregistrée] 38 Mémorisation d'un itinéraire dans [Itinéraires enregistrés] 41 Réception des informations sur le trafic en temps réel (TMC) 42 Vérification des informations utiles sur votre trajet 45 Réglages de navigation 51 Mise à jour de la carte 64

Connexion Bluetooth 65 Paramètres de Bluetooth 65 Téléphonie mains libres. 66 Audio Bluetooth 71

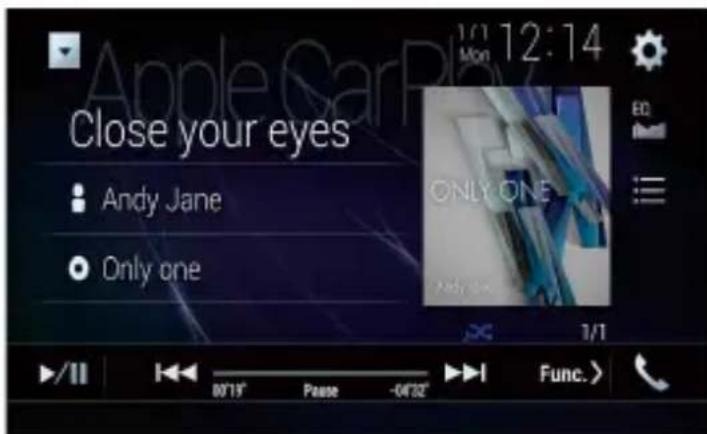

Connexion Wi-Fi. 74 Paramètres de Wi-Fi 74 Audio Wi-Fi. 75

Source AV. 76

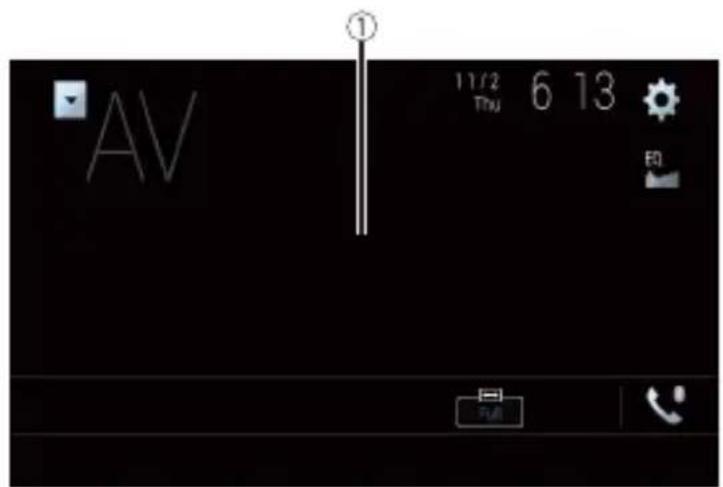

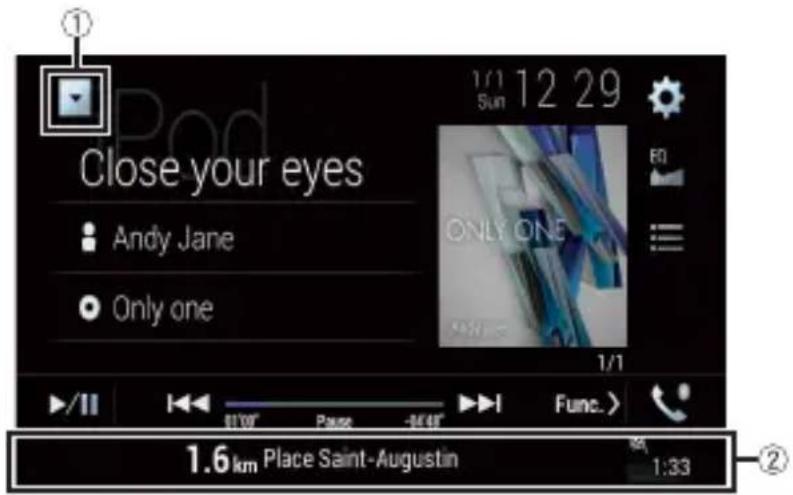

Sources AV prises en charge 76 Affichage de l'écran de fonction AV. 76 Sélection d'une source 77 Changement de l'ordre d'affichage des sources 78 Réglage de la plage de zone des icônes de source favorite 78

Configuration pour un ipod/ iphone ou un smartphone 79

iPod/iPhone 79 Smartphone (périphérique AndroidTM) 80

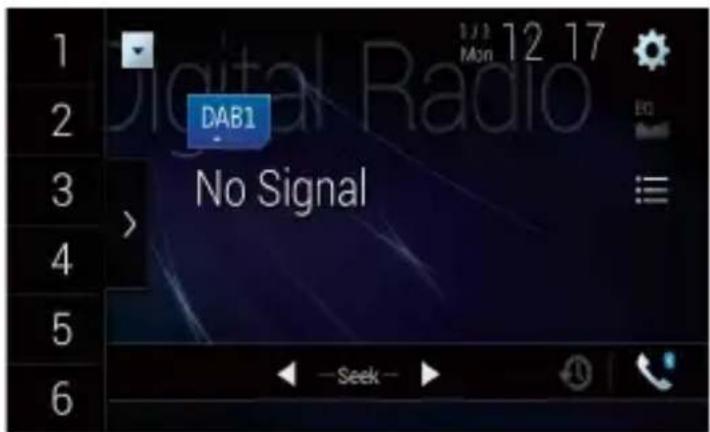

Radio numérique......81

Commandes du symphoniseur de la radio numérique. 81 Procedure de démarrage 81

Commandes de base 82 Paramètres de DAB 83

Radio. 86

Procédure de démarrage 86 Commandes de base 86 Mise en mémoire des fréquences de radiodiffusion les plus puissantes (BSM).... 87 Paramètres radio 87

Insertion et éjection d'un disque 90 Commandes de base 91

Insertion et éjection d'un support. 95 Procédure de démarrage 97 Commandes de base 98

Ipod 104

Connexion de votre iPod. 104 Commandes de base 104

WebLinkTM 108

Utilisation d'WebLink. 108 Procédure de démarrage. 108 Utilisation de la fonction de mixage audio.... 110

Apple CarPlay 111

Utilisation d'Apple CarPlay 111 Réglage de la position de conduite 111 Procédure de démarrage 112 Réglage du volume 113

Android auto™ 115

Utilisation d'Android Auto 115 Réglage de la position de conduite 115 Procédure de démarrage 116 Réglage du volume 117 Réglage de la fonction de démarrage automatique 118

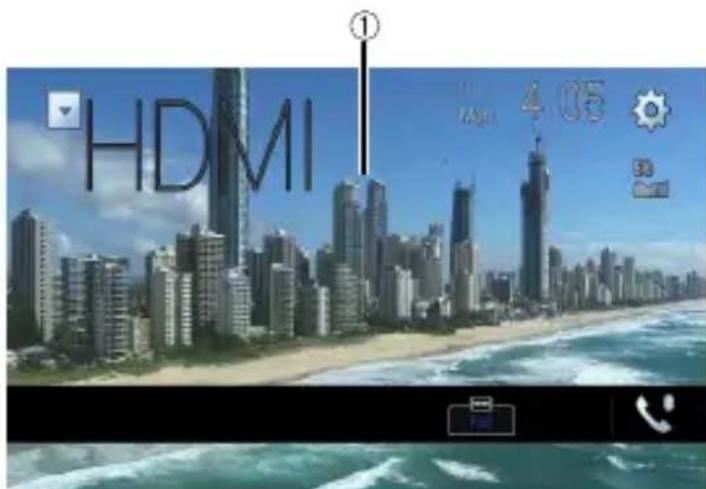

HDMI 119

Procédure de démarrage 119 Commandes de base 119

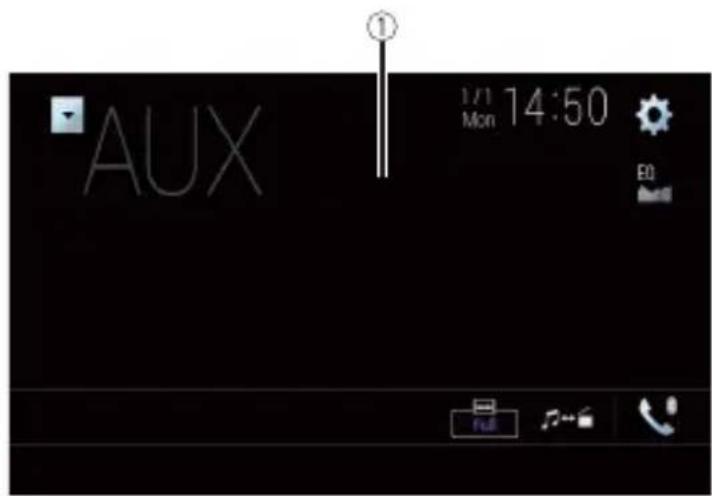

Aux 120

Procédure de démarrage 120

Commandes de base. 121

Entrée AV 122

Procédure de démarrage 122 Commandes de base. 123

Mise en miroir sans fil... 124

Procédure de démarrage 124 Commandes de base. 125

Informations sur les équipements du véhicule.

Utilisation de l'adaptateur de bus du véhicule 126

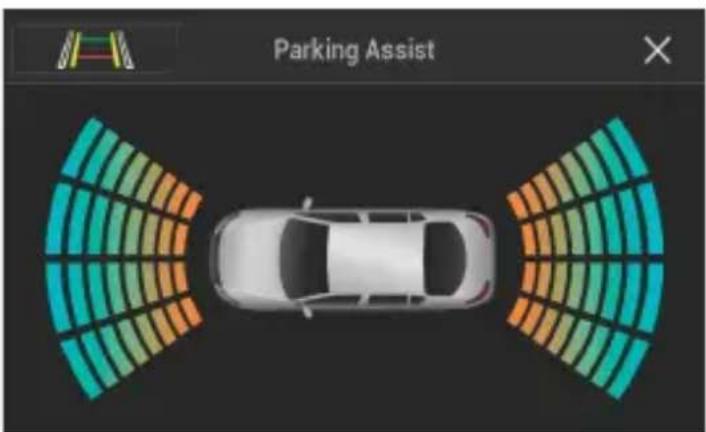

Affichage d'informations sur la détection d'obstacles 127

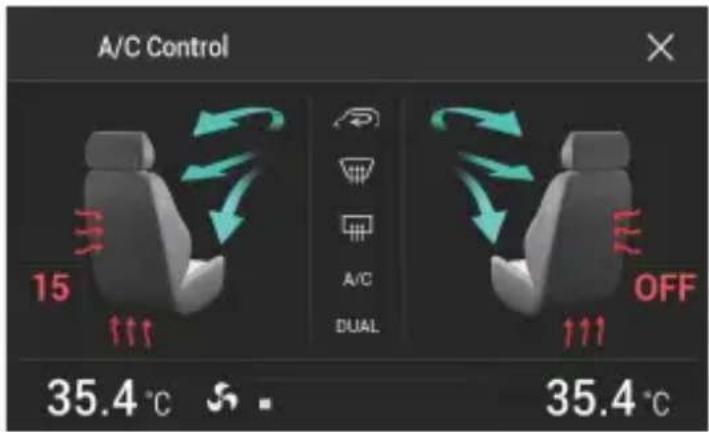

Affichage de l'état de fonctionnement du panneau de commande de la climatisation 127

Paramètres. 128

Affichage de l'écran de configuration 128 Paramètres du système 128 Réglages du thème 139 Paramètres audio 142 Réglages vidéo 150

Menu de favoris 155

Création d'un raccourci 155 Sélection d'un raccourci 155 Suppression d'un raccourci 155

Autres fonctions 156

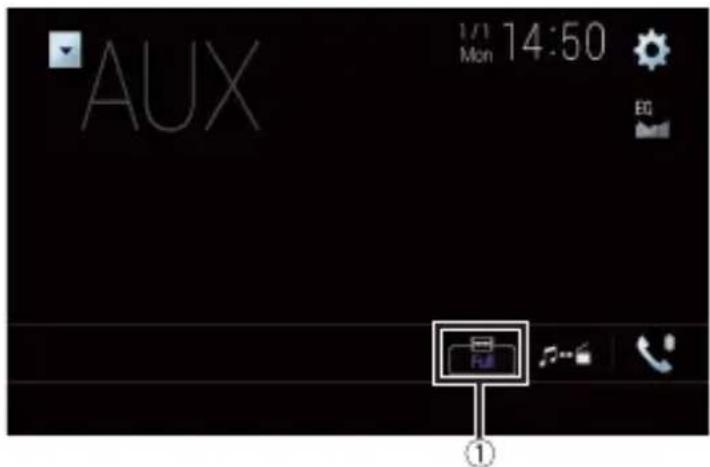

Réglage de l'heure et de la date 156 Changement du mode écran large. 156 Sélection de la vidéo pour l'écran arrière..... 157 Paramétrage de la fonction antivol. 158 Restauration des réglages par défaut du produit 159

Annexe 160

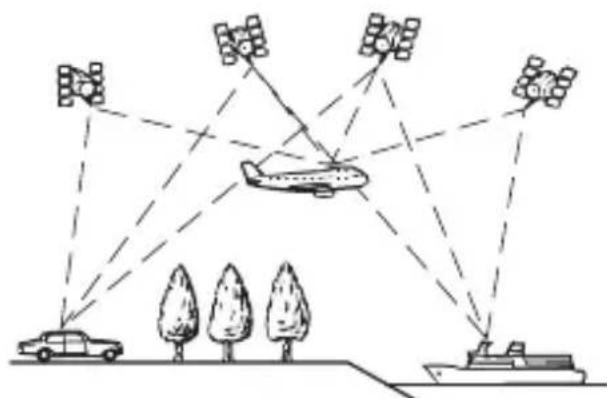

Dépannage 160 Messages d'erreur. 162 Technologie de positionnement 167 Traitement des erreurs importantes. 169

Informations sur la définition d'un itinéraire. 173

Manipulation et entretien des disques 174

Disques lisibles. 175

Informations détaillées sur les supports lisibles. 176

Bluetooth 181

Wi-Fi 182

USB Type-C 182

SDXC 182

WMA/WMV 182

FLAC. 182

DivX. 183

AAC. 183

WebLink. 183

Waze. 183

GoogleTM, Google Play, Android 183

Android Auto 183

Informations détaillées concernant les périphériques iPod connectés. 183

Utilisation de contenus connectés via une application 185

HDMI 186

Système écrit-parlé IVONA 186

Avis concernant la visualisation de données vidéo 186

Avis concernant la visualisation de DVD-Video 186

Avis concernant les licences open source... 186

Couverture de la carte. 186

Utilisation correcte de l'écran LCD. 186

Spécifications. 187

Remarques sur la mémoire interne

• Si la batterie est débranchée ou déchargée, la mémoire est effacée et une nouvelle programmation est nécessaire.
• Les informations s'effaceront si vous débranchez le fil jaune de la batterie (ou retirez la batterie).
• Certains réglages et contenus enregistrés ne sont pas réinitialisés.

Pour illustrer les procédures décrites dans ce manuel, des images d'écrans réels sont utilisées. Néanmoins, les écrans de certains produits peuvent être différents de ceux présentés dans ce manuel selon le modèle utilisé.

Signification des symboles utilisés dans ce manuel

Z000DAB	Indique le nom des modèles qui prennant en charge les opérations décrites.
	Indique de toucher la touche programmable appropriée sur l'écran tactile.
	Indique de maintainir,enforcée la touche programmable appropriée sur l'écran tactile.

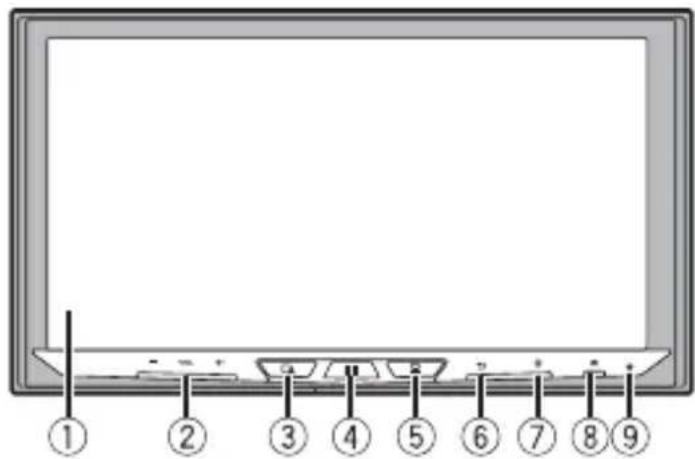

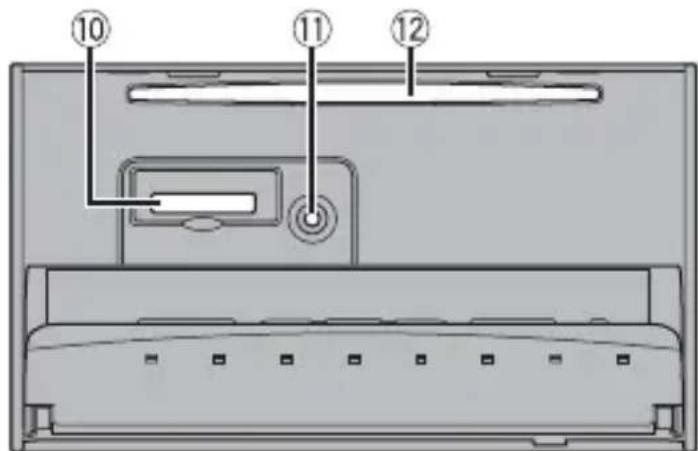

Unité principale

Z930DABZ 30DAB

①	Écran LCD
②	VOL (+/-)
③	CA	Appuyez pour basculer entre l'écran de l'application et l'écran de fonction AV. Maintenez la touche enfonnée pour passer en mode Visualisation des caméras. REMARQUE Pour activer le mode Vue Caméra avec ce bouton, réglez [Entrée Caméra de recul] sur [Act] ou [Entrée Audio/VIDéo] sur [Caméra] (page 129).
④	■	Appuyez sur ce bouton pour afficher l'écran de menu principal. Maintenez ce bouton enfoncé pourmettre l'appareil hors tension. Pour le remettre sous tension, appuyez sur n'importe quel bouton.
⑤	□	Appuyez sur ce bouton pour afficher la barre de menus (page 13). Maintenez ce bouton enfoncé pour désactiver ou réactiver le son.
⑥	←	Appuyez sur ce bouton pour afficher l'écran de menu principal ou revenir à l'écran précédent. Maintenez ce bouton enfoncé pour éteindre l'écran.
⑦	●	Appuyez pour activer le mode de reconnaissance vocale avec un iPhone ou smartphone connecté. Appuyez longuement pour afficher l'écran répertiorant les appareils pris en charge ou l'écran de recherche d'un apparuel.
⑧	▲
⑨	RESET	Appuyez pour réinitialiser le microprocesseur (page 9).
⑩	Fente de carte SD	Reportez-vous à la section « Insertion et éjection d'une carte mémoire » (page 95).
⑪	Prise d'entrée de microphone Auto EQ	Utilisez-la pour connecter un microphone de mesure acoustique (vendu séparément).
⑫	Fente de chargement de disque	Reportez-vous à la section Insertion et éjection d'un disque (page 90).
⑬	Façade amovible
⑭	▲	Appuyez sur ce bouton pour restorer la façade amovible de ce produit.

Protection de votre produit contre le vol

• Ne soumettez pas la façade amovible à un choc excessif et ne la démontez pas.
• Ne tenez pas les boutons serrés ni n'utilisez la force lors du retrait ou de la fixation de la façade amovible. Tenez les jeunes enfants hors de portée de la façade amovible pour éviter qu'ils ne la mettent dans leur bouche.
• Après avoir retiré la façade amovible, conservez-la dans un endroit sûr où elle ne sera ni rayée ni endommagée.
• N'exposez pas la façade amovible aux rayons du soleil et aux températures élevées.
• Retirez ou fixez la façade amovible après avoir coupé le contact (ACC OFF).

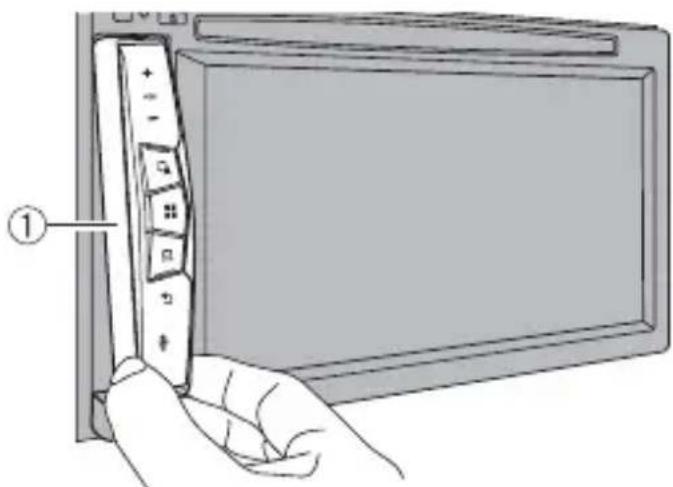

Retrait de la façon amovible

1 Appuyez sur le bouton

2 Tenez légèrement le bas de la façade amovible et tirez-la doucement vers l'extérieur.

Façade amovible

Fixation de la façade amovible

1. Faites glisser complètement la façade amovible sur ce produit. 2. Poussez sur la partie inférieure de la façade amovible jusqu'à ce que vous entendiez un clic.

Remarques relatives à l'utilisation du panneau LCD

Z930DABZ30DAB

• Tenez les mains et les doigts à l'écart de ce produit lorsque vous ouvrez, fermez ou réglez le panneau LCD. Faites particulièrement attention aux mains et aux doigts des enfants.
• N'utilisez pas l'appareil avec le panneau LCD ouvert. Ceci peut entraîner un risque de blessure en cas d'accident.

• N'ouvrez ni ne fermez le panneau LCD de force. Ceci peut provoquer un dysfonctionnement.
• N'utilisez pas ce produit tant que le panneau LCD n'est pas complètement ouvert ou fermé. Si ce produit est utilisé pendant l'ouverture ou la fermeture du panneau LCD, le panneau LCD peut s'arrêter sur cet angle par mesure de sécurité.
• Ne posez ni verre ni canette sur le panneau LCD ouvert.

Réglage de l'angle du panneau LCD

Z930DABZ30DAB

1Appuyez sur.

2 Touchez +/°C ou -/°C pour régler l'angle du panneau LCD. 3 Touchez.

Retournez à l'écran précédent.

Réinitialisation du microprocesseur

• Appuyez sur le bouton RESET pour restaurer les valeurs par défaut des réglages et du contenu enregistrés.
• N'effectuez pas cette opération lorsqu'un périphérique est connecté à ce produit.
• Certains réglages et contenus enregistrés ne sont pas réinitialisés.
• Le microprocesseur doit être réinitialisé dans les conditions suivantes :
• Avant la première utilisation de ce produit après son installation.
• En cas d'anomalie de fonctionnement de ce produit.
• Si des problèmes de fonctionnement du système surviennent.
• Si la position de votre véhicule sur la carte s'affiche avec une erreur de positionnement importante.

1. Coupez le contact. 2. Appuyez sur RESET avec la pointe d'un stylo ou un autre outil pointu.

Les réglages et contenus enregistrés par défaut sont rétablis.

Télécommande

La télécommande CD-R33 est vendue séparément. Pour plus d'informations sur l'utilisation de la télécommande, consultez le manuel correspondant.

Démarrage de l'appareil

Allumez le moteur pour démarrer le système.

L'écran [Sélectionnez une langue] apparait.

Remarques

• À partir du deuxième démarrage, l'écran affiché diffère en fonction des conditions précédentes.
• À partir du deuxième démarrage, saisissez le mot de passe de la fonction anti-vol si l'écran de saisie du mot de passe apparait.

2 Touchez la langue.

3 Touchez.

L'écran [Paramètres du mode Haut-parleur] apparaît.

Touchez les modes du haut-parleur.

[Mode standard]

Système à 4 haut-parleurs muni de haut-parleurs avant et arrière, ou à 6 haut-parleurs muni de haut-parleurs avant et arrière et de haut-parleurs d'extrêmes-graves.

[Mode réseau]

Système à 3 voies muni d'un haut-parleur d'aigus, d'un haut-parleur de mediums et d'un haut-parleur d'extrêmes-graves (haut-parleur de basses fréquences) pour la reproduction des hautes, moyennes et basses fréquences (bandes).

ATTENTION

N'utilisez pas l'appareil en Mode standard lorsqu'un système de haut-parleurs pour Mode réseau à 3 voies est raccordé à celui-ci. Vous risquez d'endommager les haut-parleurs.

5Touchez.

Z930DABZ830DABZ730DAB Z7330DAB

L'écran [Réglage alimentation d'antenne] apparait.

Z630BT Z6330BT

L'écran des mentions légales initiales s'affiche. Passez à l'étape 7.

6 Touchez [oui] puis [OK] pour utiliser la puissance de l'antenne DAB (page 84).

L'écran des mentions légales initiales s'affiche.

7 Touchez [OK].

L'écran de menu principal apparait.

Remarque

Une fois le mode de haut-parleur défini, il est impossible de modifier ce réglage à moins de restaurer les réglages par défaut du produit. Restaurez les réglages par défaut pour modifier le réglage du mode de haut-parleur (page 159).

Modification du mode de haut-parleur

Pour modifier le mode de haut-parleur, vous devez restaurer les paramètres par défaut du produit.

1 Restaurez les réglages par défaut (page 159).

Démarrage du système de navigation

Lors de la première utilisation de la fonction de navigation, un processus de configuration initiale est automatiquement lancé. Suivez les étapes ci-dessous.

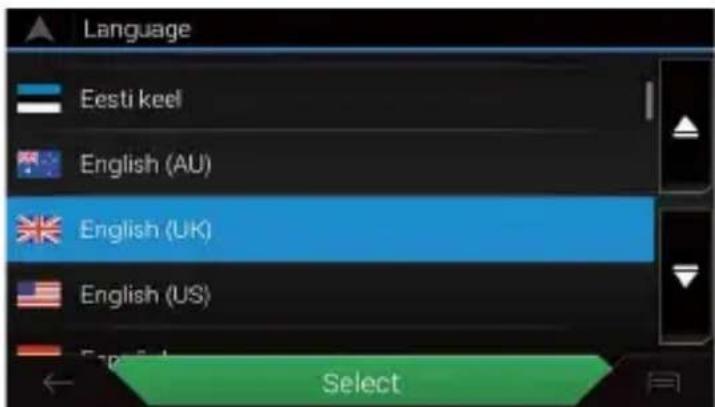

Conseil

Vous pouvez modifier la langue ultérieurement avec [Regional] sur l'écran [Réglages]. Il est possible de redémarrer d'autres paramètres avec [Assistant configuration] sur l'écran [Réglages].

1 Appuyez sur. 2 Touchez. 3 Touchez la langue que vous souhaitez utiliser sur l'écran de navigation, puis touchez [Sélectionner].

4 Lisez attentivement les modalités, vérifiez-en les détails, puis touchez [Accepter] si vous êtes d'accord avec les conditions. 5 Touchez [Suivant]. 6 Touchez la langue que vous souhaitez utiliser pour les messages du guidage vocal, puis touchez [Suivant]. 7 Si nécessaire, modifiez les réglages de l'appareil, puis touchez [Suivant]. 8 Si nécessaire, modifiez les options de planification de l'itinéraire par défaut, puis touchez [Suivant]. 9 Touchez [Terminer].

Utilisation de l'écran tactile

Vous pouvez commander ce produit en touchant les touches de l'écran directement avec les doigts.

Remarque

Pour empêcher l'écran LCD d'être endommagé, assurez-vous de toucher délicatement l'écran uniquement avec le doigt.

Touches courantes de l'écran tactile

: retourne à l'écran précédent. : x : ferme l'écran.

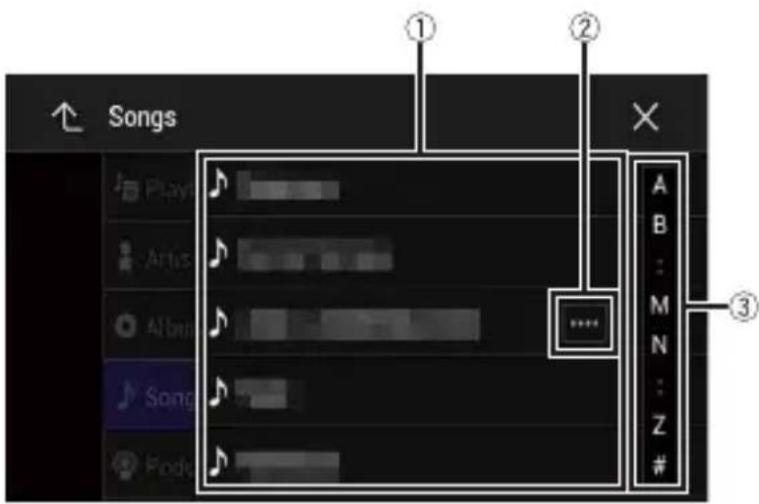

Utilisation des écrans de liste

①	Toucher un élément sur la liste vous permet de réduire le nombre d'options et de passer à l'opération suivante.
②	Apparait lorsque tous les caractères ne sont pas affichés dans la zone d'affichage. Si vous touchez la touche, le reste défile pour affichage. REMARQUE Cette fonction est disponible uniquement lorsque vous arrêtez votre vehicule dans un endroit sûr et serrez le frein à main.
③	Apparait lorsque des éléments ne peuvent pas être affichés sur une seule page. Faites glisser la barre latérale, la barre de recherche initiale ou la liste pour afficher des éléments masqués.

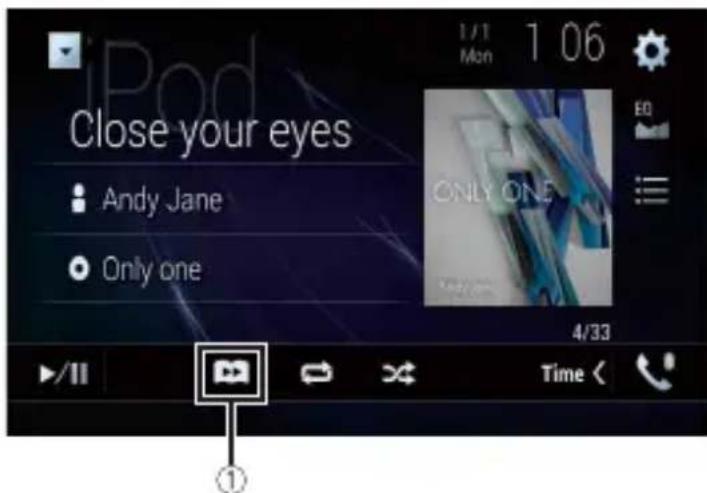

Utilisation de la barre temporelle

①	Vous pouvez changer le point de lecture en faisant glisser la touche. L'heure de lecture correspondant à la position de la touche s'affiche pendant le glissement de la touche.

1 Appuyez sur

La barre de menus s'affiche à l'écran.

Remarque

La disponibilité de la barre de menus peut varier selon la source sélectionnée.

%	Cette touche permet de modifier la durée de variation d'intensité en journée ou la nuit.
/ /	Bascule entre la lecture et la pause.
Saute les fichiers vers l'avant ou vers l'arrête.
Effectue un retour rapide ou une avance rapide.
Cette touche permet d'afficher l'écran de menu (page 128).
Cette touche permet de fermer la barre de menus.

Changement du panneau de fonction

1 Touchez.

Les touches de fonctions masquées apparaissent.

REMARQUE

Cette touche n'apparaît pas pour certaines sources AV.

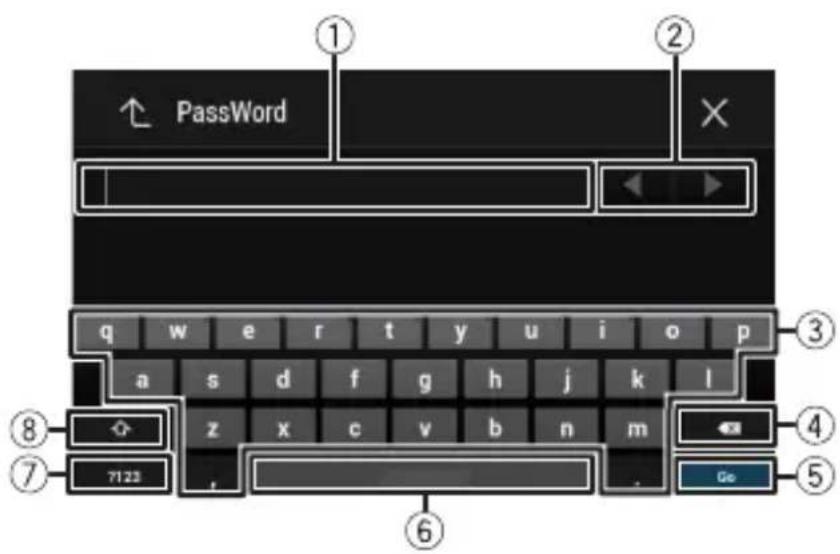

Utilisation du clavier sur l'écran

①	Affiche les caractères saisis.
②	Vous permet de déplacer le curseur vers la croite ou la gauche pour un nombre de caractères équivalent au nombre de tapotements.
③	Saisit les caractères dans la zone de texte.
4	Supprime le texte saisi à gauche du curseur d'une dette à la fois. Maintenir la touche enforcée permet d'effacer rapidement les lettres à gauche du curseur.
5	Confirme l'entrée et passé à l'étape suivante.
6	Permet d'insérer un espace.
7	Bascule entre l'alphabet et les nombres/symboles.
8	Bascule entre les lettres majuscules et les lettres minuscules.

Écran de menu principal

①	Icônes des sources favorites

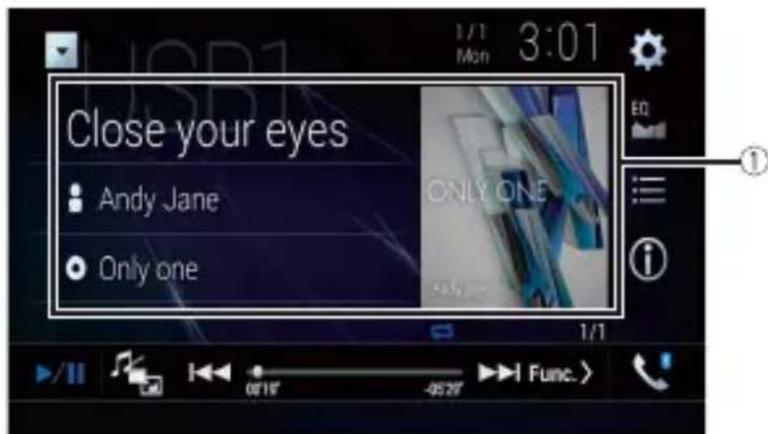

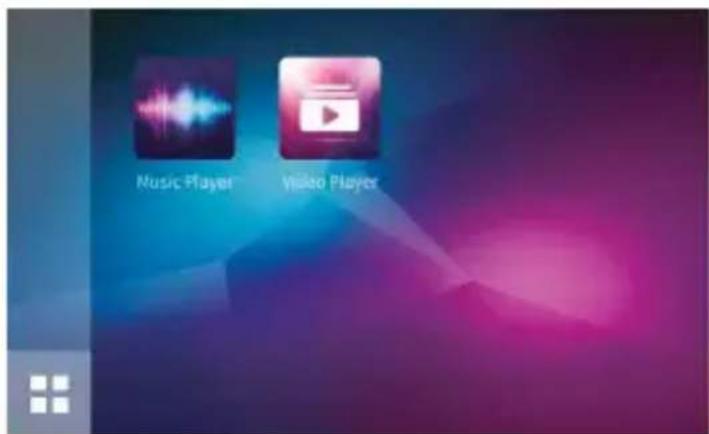

	CONSEILS
	• Lorsque vous raccordez le système de navigation exter à cet apparéil, la touche du mode de navigation s'affiche au centre dans la partie droite de l'écran. • Lorsque vous sélectionnez [Power OFF], vous pouze désactiver pratiquement toutes les fonctions. Le mode [Power OFF] est annulé dans les cas suivants. – Un appel entrant est en cours de réception (uniquement pour les appeals mains libres via Bluetooth). – Affichage de l'image de laamera de rétrovisée lorsque le vehicule fait marche arrière. – Pression d'un bouton de cet apparéil. – Contact coupé (ACC OFF), puis remis (ACC ON).
②	Touché de fonction de la source du périphérique/AV.
	Affiche la source en cours.
	CONSEIL
	Lorsque la première source s'affiche, vous pouze basculer les sources en appuyant sur cette touche.
11248	Réglage de l'heure et de la date (page 156)
	Paramètres (page 128) et Menu de favors (page 155)
	Touché de périphérique connecté Cette touche permet d'afficher le périphérique connecté. Commute la source ou l'application avec les périphériques connectés tels que l'WebLink, le système de navigation externe, Apple CarPlay, Android Auto. CONSEILS • Lorsqu'un périphérique compteant une application compatible est connecté, la touche d'application favorite apparait. Une fois que la touche apparaît, vous pouze ajuster la plage de la zone de touche d'application favorite en suivant les étapes suivantes. 1Maintenez le doigt sur . 📁 apparaît en haut à droite de la touche d'application favorite. 2F aites glisser jusqu'à la position de votrechoix. Pour terminer le réglage, touchez un endroit de l'écran, sauf pour la touche d'application favorite. • Vous pouze également commuter l'appareil mobile à connecter en procédant comme suit. 1Touchez . 📁 2To uchez 📁 3S électionnez l'appareil souhaité puis suivez les instructions. Touchez ∅our la première connexion sans fil avec l'appareil. REMARQUE Cette fonction est disponible uniquement lorsque vous arrêtez votre vehicule dans un endroit sûr et serrez le frein à main ou lorsque le vehicule est à l'arrêt complet.
	Source AV (page 76)
	Téléphone mains libres (page 66)
	Affiche l'écran de la carte.

Vue de l'écran de menu et opérations

1 Appuyez sur. 2 Touchez.

L'écran du menu principal apparait.

Écran principal

1	Retourne à l'écran de carte.
2	Notifications contenant des informations importantes.
3	Affiche la page précédente ou suivante du menu de navigation.
4	Emplacements enregistrrés en tant que favoris.
5	Sélection des modes de visualisation 2D, 3D et Orientation Nord 2D.
6	L'écran [Profils utilisateurs] dans lequel vous pouvez créé de nouveaux profils ou modifier des profils existants s'affiche. Si plusieurs conducteurs utilisent ce produit, ils peuvent créé leurs propres profils et définir des paramètres personalisés. Si vous sélectionnez un nouveau profil, le système redémarre afin d'appliquer les nouveaux paramètres.
⑦	Options de navigation
5	Cette option permet de rechercher une destination en utilisant différentes méthodes (page 24).
-	Cette option permet de créé votre itinéraire ou de modifier l'itinéraire actuellement défini (page 32).

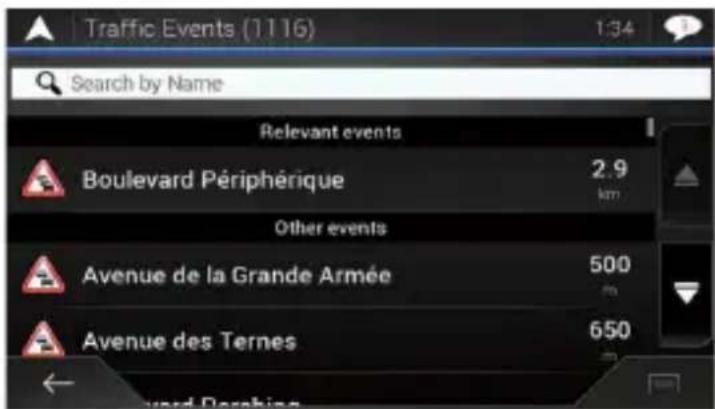

-	Cette option permet d'afficher les informations de traffic (page 42).
1	Cette option permet d'afficher des informations utiles pour assister votre conduite (page 45).
-	Cette option permet de configurer les paramètres de navigation (page 51).
-	Cette option permet d'afficher les informations relatives à votre système de navigation (par exemple, les informations sur la version ou les licences).

Icônes sur l'écran du menu principal avec un itinéraire prévu (affichées uniquement en cas d'itinéraire prévu)

	Cette icône permet d'ajouter un point de passage (page 34).

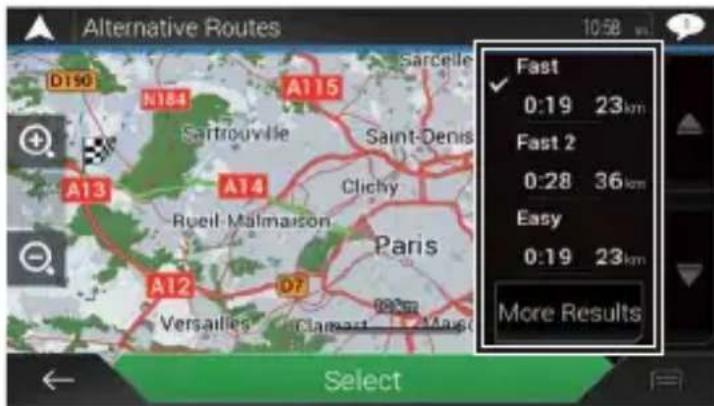

	Affiche des itinéraires alternatifs, des parties de l'itinétaire à éviter ou des routes spécifiques de votre itinétaire prévu à éviter.
	Affiche l'itinétaire entier sur la carte, etAFFiche des paramètres de l'itinétaire et des itinéraires alternatifs.
	Supprime votre itinétaire ou un point de passage.
	Interrupt et reprend le guidage d'itinétaire.

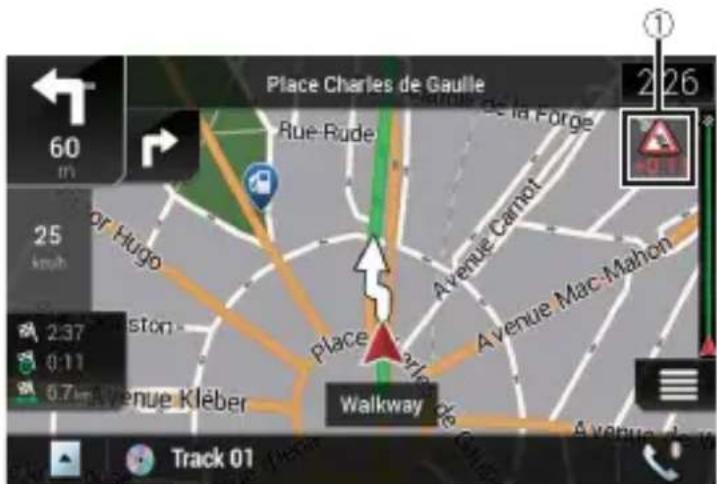

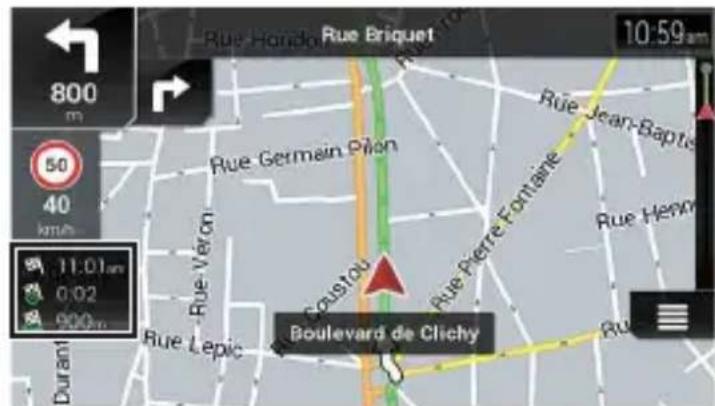

Écran de la carte

La plupart des informations fournies par votre système de navigation sont affichées sur la carte. Vous devez vous familiariser avec le mode d'affichage de ces informations sur la carte.

Remarque

En fonction des conditions et des réglages, certains éléments peuvent ne pas être affichés.

1*	Le numéro et le nom de la rue à emprunter (ou point de guidage suivant) s'affichent.
2*	Le point de guidage suivant (manoeuvre) s'affiche. Le type d'événement (virage, rond-point, sortie d'autoroute, etc.) s'affiche (page 22).
3*	La distance au point de guidage suivant (manoeuvre) s'affiche.
4*	La manœuvre après la manœuvre suivante s'affiche.
5	Indique la position actuelle de votre vehicule. La pointe du triangle indique l'orientation actuelle du vehicule; l'affichage se déplace automatiquementpendant que vous roulez.
	REMARQUE
	En cas d'absence de position GPS, le triangle est transparent. Celui-ci indique alors votre dernieré position connue.
6	Affiche le champ de données.
7	Affiche le nom de la rue (ou de la ville) dans laquelle se trouve le vehicule.
8*	Indique l'itinéraire actuel. L'itinéraire actuèlement définit est mis en évidence en couleur sur la carte.
9*	Indique la progression jusqu'à la destination finale.

• Ces informations apparaissent uniquement lorsqu'un itinéraire est défini.

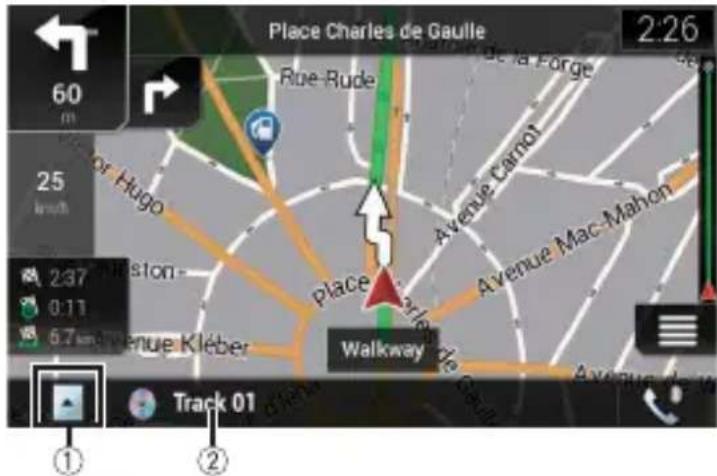

Barre d'informations AV

Les informations AV s'affichent au bas de l'écran de la carte.

①	Touchez pour afficher la liste de sources AV.
②	Indique brièvement l'état actuel de la source AV.
	Touchez pour afficher l'écran du menu Téléphone (page 66).

Modification manuelle de l'échelle de la carte

Par défaut, même si l'échelle de la carte est modifiée sur la carte déroulante, elle revient à l'échelle prédéfinie (conformément au réglage [Point de vue] des paramètres [Carte de navigation]) lorsque la carte de la position actuelle s'affiche. Pour modifier l'échelle de la carte de la position act, procédez comme suit.

1 Appuyez sur les touches. 2 Touchez >, puis [Réglages]. 3 Touchez [Carte de navigation], puis [Affichage de la carte]. 4 Touchez [Point de vue]. 5 Faites glisser la fenêtre déroulante et touchez [Manuel]. 6 Appuyez sur 7 Touchez ou

>Zoom intelligent

Votre système de navigation est doté d'un « Zoom intelligent » fonctionnant de deux façons.

Lorsque l'itinéraire est défini :

Lorsque vous approchez d'un virage, le « Zoom intelligent » effectue un zoom avant et élève l'angle de vue pour vous permettre de reconnaître facilement la manœuvre au prochain carrefour. Si le virage suivant est éloigné, il effectue un zoom arrêté et abaisse l'angle de vue (à plat) afin que vous puissiez voir la route devant vous.

Lorsque l'itinéraire n'est pas défini :

Le « Zoom intelligent » effectue un zoom avant si vous conduisez lentement et un zoom arrière si vous conduisez à grande vitesse.

Sélection des modes de visualisation 2D, 3D et orientation nord 2D

Vous pouvez sélectionner le mode d'affichage de la carte. En mode de visualisation 2D, vous avez le choix entre « Orientation Véhicule » et « Orientation Nord »

Orientation Véhicule	La carte indique toujours la direction du vehicule comme roulant vers le haut de l'écran.
Orientation Nord	La carte affiche toujours le nord en haut de l'écran. REMARQUE L'orientation de la carte est fixée à « Orientation Véhicule » lorsque l'écran de la carte 3D est affchéé.

1. Appuyez sur. 2. Touchez. 3. Touchez la touche suivante.

Chaque fois que vous touchez cette touche, le réglage change.

2D	Indique que le mode de visualisation Orientation Véhicule 2D est actuellément sélectionné.
3D	Indique que le mode de visualisation Orientation Véhicule 3D est actuellément sélectionné. REMARQUE La mise à l'échelle de la carte est limitée en mode de visualisation de la carte 3D. Si vous effectuez un zoom arrêté plus prononcé, la carte effectue le zoom arrêté sur la carte 2D.
2D	Indique que le mode de visualisation Orientation Nord 2D est actuellément sélectionné.

Faire défiler la carte sur le lieu à examiner

1 Appuyez sur

2 Touchez n'importe où sur la carte ou touchez et faites glisser la carte dans la direction souhaitée pour la faire défiler.

Si vous positionnez le curseur sur l'emplacement souhaité, un bref aperçu de l'emplacement apparait en haut de l'écran, indiquant le nom de rue et d'autres informations sur l'emplacement.

Touchez.

La carte retourne à la position actuelle.

Conseil

Si vous appuyez sur le bouton, la carte retourne à la position actuelle.

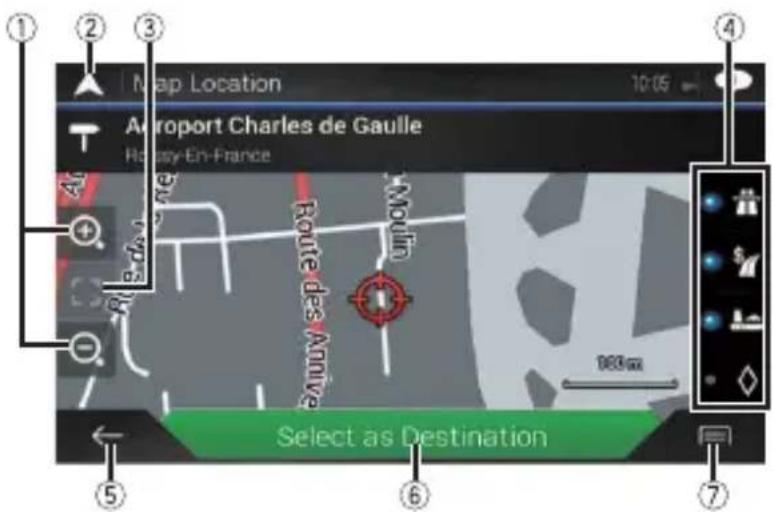

Écran de la carte (carte déroulante)

3D	Cette touche permet de modifier le mode de visualisation de la carte. Le mode de visualisation actuel s'affiche sur la touche de commande.
	Cette touche permet d'effectuer un zoom avant ou arrêté sur la carte. Vous pouvez également effectuer un zoom arrêté ou avant en pinçant la carte et en l'agrandissant.
	Cette touche permet de faire pivoter la carte dans le sens des aiguilles d'une montre ou dans le sens inverse.
	Annule la rotation de la carte.
	Cette touche permet d'incliner l'angle de la carte vers le haut ou vers le bas. Vous pouvez changer l'angle de vue vertical de la carte en mode 3D uniquement.

Guidage d'itinéraire

Une fois que le guidage d'itinéraire commence, le système vous guide à l'aide du guidage vocal, d'indications textuelles et de panneaux de signalisation.

Événements fréquemment affichés sur un itinéraire

Ce qui suit correspond à des exemples des manœuvres qui s'affichent.

Tourner à gauche, tourner à droit, faire demi-tour.

Prendre à gauche au rond-point, 3e sortie (manoeuvre suivante).

Prendre le rond-point (manoeuvre après la manoeuvre suivante).

Entrée ou sortie d'autoroute.

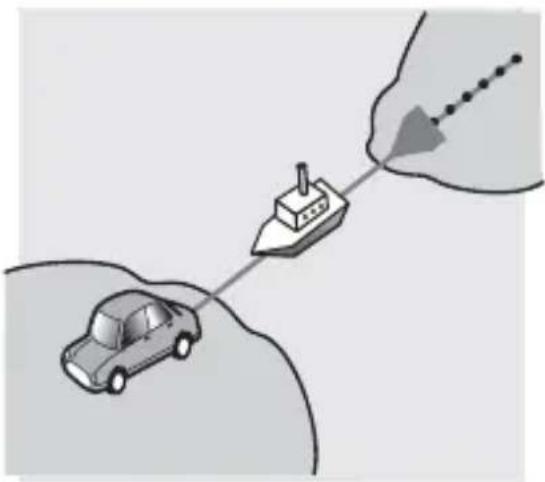

Embarquer sur le ferry ou descendre du ferry.

Approcher de la destination ou d'un point de passage.

Informations sur la voie Lors de la conduite sur des routes à voies multiples, vous devez vous assurer de prendre la bonne voie pour l'itinéraire recommendé.

Poteaux indicateurs Les panneaux de signalisation sont affichés en haut de la carte.

Vue du carrefour Si vous approchez d'une intersection complexe, la carte est remplacée par une vue en 3D du carrefour.

Remarque

Si les données pour ces éléments ne sont pas présentes dans les données cartographiques, les informations ne sont pas disponibles même si la route réelle comporte des panneaux de signalisation.

Conseil

Si vous activez [Proposer Services Autoroute], s'affiche lorsque vous conduisez sur des autoroutes. Touchez cette icône pour afficher les détails des prochaines sorties ou stations-service. Vous pouvez également toucher un élément pour afficher son emplacement sur la carte. Vous pouvez facilement le définir comme point de passage.

Navigation dans le champ de données

Les champs de données sont différents lorsque vous suivez un itinéraire et lorsque vous n'avez pas de destination spécifique. Par exemple, le champ de données fournit les informations suivantes.

Lorsque l'itinéraire est défini :

La distance jusqu'à la destination finale, le temps nécessaire pour atteindre la destination finale et l'heure estimée d'arrivée sont affichés.

• Lorsque l'itinéraire n'est pas défini, la direction ou l'altitude s'affiche.

Remarques

• Toucher de façon prolongée le champ permet d'afficher l'écran de réglage du champ. Pour en savoir plus, reportez-vous à la page 59. L'heure d'arrivée estimée correspond à une valeur idéale calculée d'après la valeur de limitation de vitesse définie dans [Vitesse maximale] du réglage du type de véhicule et la vitesse de conduite réelle. L'heure d'arrivée estimée est donnée à titre de référence uniquement et ne garantit pas une arrivée à l'heure indiquée. Pour en savoir plus, reportez-vous à la page 51.

Recherche d'une destination

Recherche une destination ou un point de passage à l'aide de l'adresse ou d'une autre méthode.

Vous sous-pouvez également définir une destination en touchant la carte sur l'écran.

Une fois la destination définie, touchez [Lancer navigation] pour que le système démarre la navigation (page 32).

Par mesure de sécurité, ces fonctions de configuration d'itinéraires ne sont pas disponibles pendant que le véhicule roule. Pour activer ces fonctions, vous devez vous arrêter dans un endroit sûr et serrer le frein à main.

Remarque

Certaines informations concernant la réglementation en matière de circulation routière dépendant du moment auquel le calcul de l'itinéraire est effectué. Il est donc possible que ces informations ne correspondent pas à celles en vigueur quand votre véhicule passe par l'emplacement en question. Par ailleurs, les informations sur les réglementations en vigueur en matière de circulation routière concernent un véhicule de tourisme et non pas un camion ou autres utilisateurs. Vous devez toujours respecter les réglementations en vigueur en matière de circulation routière pendant la conduite.

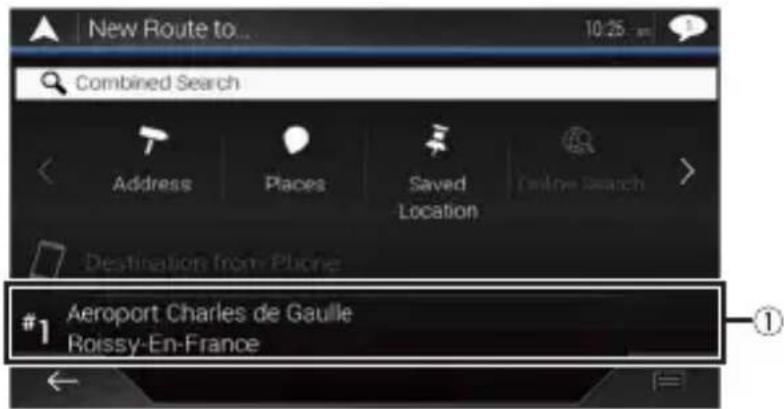

1 Appuyez sur. 2 Touchez. 3 Touchez [Nouvel itinéraire].

L'écran suivant apparait.

1	Une destination est sugérée en fonction de vos habitues de navigation à l'aide de paramètres tels que l'heure du jour, le jour de la semaine et la position actuelle.
< >	Cette icône permet d'afficher la page de recherche précédente ou suivante du menu de navigation.
↑	Cette icône permit de rechercher un emplacement en saisissant l'adresse spécifique (page 26).
♥	Différents repères (adresses utiles - POI) sont recherchés, notamment les hébergements et les stations-service, après avoir sélectionné la catégorie (page 26).
#	Cette icône permit de sélectionner une destination à partir des emplacements mémorisés (page 28).
	Cette icône permet de rechercher un emplacement parmi les lieux récemment visités (page 29).
	Cette icône permet de sélectionner une destination à partir des itinéaires mémorisés (page 29).
	Cette icône permit de rechercher un emplacement en indiquant la latitude et la longitude (page 30).
	Cette icône permet de rechercher un emplacement à l'aide de plusieurs facteurs (page 29).

Recherche d'un emplacement à partir d'une adresse

Recherche d'une destination dans laquelle l'adresse est spécifiée.

Conseil

Selon les résultats de la recherche, certaines étapes peuvent être omises.

1 Touchez [Adresse].

2 Sélectionnez le [Pays].

Le système propose par défaut le pays dans lequel vous vous trouvez.

Si vous souhaitez changer la zone de recherche, sélectionnez un autre pays.

Sélectionnez la [Ville ou code postal].

Le système propose par défaut la ville dans laquelle vous vous trouvez.

Vous pouvez sélectionner la ville via le code postal plutôt que le nom.

Sélectionnez la [Rue].

Si le nom de la rue n'est pas disponible, touchez [Aller vers ville] et sélectionnez la ville. De cette façon, le centre de la ville sélectionnée devient la destination de l'itinéraire.

Sélectionnez [Sélectionner numéro de maison ou intersection].

Cet élément s'affiche après la sélection de la rue. Si le numéro de maison n'est pas disponible, touchez [Aller vers rue] et sélectionnez la rue. De cette façon, le centre de la rue sélectionnée devient la destination de l'itinéraire.

Après avoir touché l'adresse sélectionnée pour terminer la recherche par adresse, l'emplacement recherché apparait sur l'écran de la carte.

6 Touchez [Sélectionner comme destination].

Recherche d'adresses utiles (POI)

Vous peuvent rechercher différents repères (adresses utiles - POI) en sélectionnant la catégorie, notamment les stations-service, les hébergements ou les restaurants.

Recherche de POI à l'aide de catégories prédéfinies

La recherche prédéfinie vous permet de trouver rapidement les types d'adresses utiles les plus fréquemment sélectionnés.

1 Touchez [Lieux].

2 Touchez la catégorie.

Les catégories de recherche prédéfinies sont les suivantes.

L'emplacement recherche apparaît sur l'écran de carte.

Conseil

Si vous touchez, vous pouvez trier les résultats ou afficher les emplacements de tous les points de repère sur la carte.

Touchez [Sélectionner comme destination].

Remarques

• Si aucun itinéraire n'est défini, les POI sont recherchés autour de la position actuelle. Lorsque la position actuelle n'est pas non plus disponible (pas de signal GPS), les POI sont recherchés autour de la dernière position connue.
• Lorsqu'un itinéraire est défini, [Station-service] et [Restaurant] sont recherchés le long de l'itinéraire, et [Hébergement] et [Parking] sont recherchés autour de la destination.

Recherche de POI par catégorie ou directement par nom du point de repère

Vous pouvez rechercher des POI par catégorie ou sous-catégorie. Vous pouvez également rechercher des POI en fonction de leur nom dans chacune des catégories.

1 Touchez [Lieux]. 2 Touchez [Recherche dans tous les lieux].

3 Touchez [Près d'ici], puis sélectionnez la zone dans laquelle rechercher les POI.

• [Vu par catégorie]:
• Vous pouvez choisir d'afficher ou non les catégories de POI.
• [Prés d'ici]:

Cette touche permet d'effectuer une recherche autour de la position actuelle. À défaut, autour de la dernière position connue si la position actuelle n'est pas disponible. Les résultats sont répertoriés dans l'ordre de distance à partir de cette position. - [Dans une ville]:

Cette touche permet de rechercher un lieu dans la ville sélectionnée. Les résultats sont répertoriés par ordre de distance par rapport au centre de la ville sélectionnée. - [À proximity de la destination]:

• Cette touche permet de rechercher un lieu autour de la destination de l'itinéraire actuel. Les résultats sont répertoriés dans l'ordre de distance à partir de la destination. (Cette touche est active uniquement lorsque l'itinéraire est défini). [Sur l'itinéraire]:

Cette touche permet d'effectuer une recherche le long de l'itinéraire actuel, et non autour d'un point déjà défini. Cette option s'avère utile lorsque vous recherchez une halte entraînant un détour minimal, notamment lorsque vous recherchez des stations-service ou des restaurants. Les résultats sont répertoriés par ordre de longueur du détour nécessaire. (Cette touche est active uniquement lorsque l'itinéraire est défini).

Conseil

Utilisez le clavier pour saisir le nom du lieu si vous touchez [Rechercher par nom].

5 Touchez le POI.

L'emplacement recherché apparait sur l'écran de carte.

Conseil

Si vous touchez « vous pouvez changer la méthode de tri des résultats. »

Sélection d'une destination à partir des emplacements stockés

Mémoriser les lieux où vous allez souvent vous fait gagner du temps et des efforts. Sélectionner un élément dans la liste offre un moyen facile de spécifier la position.

Remarque

Cette fonction est disponible si des emplacements ont été enregistrés dans [Position enregistrée] contenant deux catégories prédéfinies : [Maison] et [Travail] (page 38).

1 Touchez [position enregistrée].

2 Touchez l'entrée. L'emplacement recherché apparait sur l'écran de carte. 3 Touchez [Sélectionner comme destination].

Conseil

Vous pouvez modifier les informations des emplacements mémorisés en touchant puis [Modifier].

Sélection d'une destination à partir d'itinéraires stockés

Mémoriser les itinéraires que vous empruntez souvent vous fait gagner du temps et des efforts.

Remarque

Cette fonction est disponible si des itinéraires ont été mémorisés dans [Itinéraires enregistrés] (page 41).

1 Touchez [Itinéraires enregistrés]. 2 Touchez l'entrée. 3 Touchez [Afficher itinéraire]. 4 Touchez [Lancer navigation].

Conseil

Vous pouvez modifier la destination finale ou ajouter des points de passage dans [Planifier itinéraire] (page 32).

Sélection d'une destination à partir de l'histoire

Les lieux que vous avez précédemment définis comme destinations ou points de passage ont été automatiquement mémorisés dans [Historique].

1 Touchez [Historique]. 2 Touchez l'entrée.

L'emplacement recherché apparait sur l'écran de carte.

3 Touchez [Sélectionner comme destination].

Recherche d'un emplacement à l'aide de [recherche combinée]

La fonction [Recherche combinée] vous permet de trouver un lieu à l'aide de son nom et de la zone de recherche.

Conseil

La fonction [Recherche combinée] recherche également dans vos données mémorisées.

1 Touchez [Recherche combinée].

2 Touchez la zone de texte à droite pour saisir le pays et la ville. 3 Entrez le nom, l'adresse, ou la catégorie de la destination dans la zone de texte à gauche, puis touchez. 4 Touchez l'entrée.

L'emplacement recherché apparait sur l'écran de carte.

Touchez à droite de la liste pour affiner les résultats de la recherche.

Conseil

Si vous touchez un logo de fournisseur de données cartographiques, vous pouvez affiner la liste des résultats en affichant ceux du fournisseur.

6 Touchez [Sélectionner comme destination].

Recherche d'un emplacement à partir des coordonnées

Entrer la latitude et la longitude détermine la position de l'emplacement.

1. Touchez [Coordonnées]. 2. Saisissez la valeur de latitude et touchez [OK].

Conseil

Lors de la saisie des coordonnées au format UTM, touchez [Coordonnées UTM].

3 Saisissez la valeur de longitude et touchez [ALLER]. L'emplacement recherché apparait sur l'écran de carte. 4 Touchez [Sélectionner comme destination].

Conseil

Vous pouvez changer le format d'affichage de la latitude et de la longitude sur l'un des formats suivants : degrés en décimales ; degrés et minutes en décimales ; ou degrés, minutes et secondes en décimales.

Remarque

Lorsqu'une valeur est déjà entrée dans la zone de texte, supprimez d'abord la valeur.

Recherche d'un lieu en faisant glisser la carte

Spécifier un emplacement après avoir parcouru la carte vous permet de définir la position comme une destination ou un point de passage.

1. Appuyez sur 2. Touchez et faites glisser l'écran pour faire défiler la carte. 3. Touchez l'emplacement que vous souhaitez sélectionner comme destination.

Le curseur apparaît.

Sélectionnez les options d'itinéraire

Une fois le lieu trouvé, l'écran [Carte emplacement] s'affiche. Vous pouvez sélectionner certaines options pour l'itinéraire ou l'emplacement de la carte affichée avant le calcul de l'itinéraire.

Conseil

Si vous touchez la carte, le curseur est placé à cette position. Vous pouvez également faire défiler la carte en la faisant glisser.

①	Zoom avant/zoom arrière CONSEIL Vou陝 pourséument pincer ou étirer pour effectuer un zoom arrière ou avant.
②	Cette icône permet d'annuler l'écran [Carte emplacement] et affiche la carte de la position actuelle.
③	Ramène le curseur à la position initiale et l'échelle de la carte à l'échelle initiale.
④	Cette icône permet d'afficher les préférences de paramétrage de l'itinéraire pour le calcul de l'itinéraire. Touchez les touches pour activer ou désactiver la préférence. • : Calcule l'itinéraire endonnant la priorité aux itinéraires avec autoroutes lorsque cette touche est activée. • : Calcule l'itinéraire endonnant la priorité aux itinéraires avec routes à péage ayant un coût pour chaque utilisation lorsque cette touche est activée. • : Calcule l'itinéraire endonnant la priorité aux itinéraires avec ferries lorsque cette touche est activée. • : Calcule l'itinéraire endonnant la priorité aux itinéraires avec voies réservées au covoituration et aux VOM lorsque cette touche est activée.
⑤	Retourne à l'écran précédent.
⑥	Définit la position du curseur sur votre destination (ou point de passage).
⑦	Affiche les raccourcis. • [Détails] : Cette option permet d'afficher les informations détaillées sur l'endroit. • [Enregistrer position] : Cette option permet d'enregistrer l'emplacement affché dans les favorsis. L'emplacement ménorisé peut être facilement rappelé ultérieurement. • [Lieux proches du curseur] : Cette option permet de rechercher des POI autour de l'emplacement affché. Touchez le POI pour afficher l'écran [Carte emplacement] et pour définir le POI comme destination (ou point de passage).

Démarrage de la navigation

1 Une fois la destination sélectionnée, touchez [Sélectionner comme destination].

L'écran du résumé de l'itinéraire apparaît et le compte à rebours démarre. Lorsque le compte à rebours est terminé, le guidage d'itinéraire commence automatiquement. Si vous touchez n'importe où sur l'écran pendant le compte à rebours, le compte à rebours s'arrête et l'écran reste tel quel.

Touchez [Lancer navigation].

Votre système de navigation démarre le guidage de l'itinéraire.

CONSEIL

Reportez-vous à la page 22 pour en savoir plus sur l'écran du résumé de l'itinéraire.

Vérification et modification de l'itinéraire actuel

Lorsque la navigation a déjà commencé, plusieurs moyens existent pour modifier l'itinéraire actuel. Les sections suivantes décrivent certaines de ces options.

Création d'un itinéraire à l'aide de [planifier itinéraire]

La fonction [Planifier itinéraire] (ou [Itinéraire]) vous permet de créer votre itinéraire à l'aide de la liste des destinations.

Conseil

Une fois votre itinéraire défini, vous pouvez changer l'itinéraire à l'aide du menu affiché comme [Itinéraire].

1 Appuyez sur □, puis touchez □. 2 Touchez [Planifier itinéraire] ou [Itinéraire].

3 Touchez l'une des options.

1	Position de départ (la position actuelle du vehicule est régée par défaut et [Position GPS actuelle] s'affiche) (page 34).
2	Cette option permet de calculator l'itinétaire et d'afficher l'écran [Résumé d'itinétaire].
3	Affiche les options pour l'emplacement. [Déplac. vers haut]/[Déplac. vers bas]: Modifie l'ordre dans lequel vous souhaitez visiter les emplacements. [Supprimer]: Supprime la destination ou le point de passage. [Enregistrer position]: Cette option permet de mémoriser les emplacements dans [Position enregistrée] (page 38). [Modifier]: Change la destination ou le point de passage vers un autre emplacement. [Afficher sur la carte]: Affiche l'emplacement sélectionné sur la carte.
4	Affiche les raccourcis. [Supprimer tout]: Cette option permet de supprimer tous les points de passage et la destination. Touchez [Continuer sans itinétaire] pour annuler l'itinétaireprogrammé. [Optimiser les étapes]: Cette option permit de modifier automatiquement l'ordre des points de passage afin de faciliter l'itinétaire. (Si l'ordre obtenu est le même que l'ordre actuel, cette option n'est pas displayable.) [Optimiser l'itinétaire]: Cette option permet de modifier automatiquement l'ordre de tous les points de passage et la destination afin de faciliter l'itinétaire. (Si l'ordre obtenu est le même que l'ordre actuel, cette option n'est pas disponible.)
5	Insère un nouveau point de passage.
6	Ajoute une nouvelle destination et change la destination actuelle comme dernier point de passage.

Changement de la position de départ

La position de départ de l'itinéraire peut être modifiée de la position actuelle.

1 Appuyez sur les touches. 2 Touchez [Planifier itinéraire] ou [Itinéraire]. 3 Touchez [Position GPS actuelle]. 4 Touchez [Définir point départ] ou [Modifier point de départ], puis [OK]. 5 Recherche d'un emplacement. 6 Touchez [Définir point départ] ou [Modifier point de départ].

La position sélectionnée est définie comme position de départ pour le calcul de l'itinéraire.

Touchez [Afficher itinéraire] ou [Continuer sans itinéraire].

Le système recalcule l'itinéraire dès que vous touchez [Afficher itinéraire], puis l'écran [Résumé d'itinéraire] apparait. Appuyez sur [Lancer navigation] pour que votre système de navigation démarre le guidage de l'itinéraire.

Remarque

Après avoir touché [Continuer sans itinéraire], la carte de la position actuelle apparait.

Changement de la position de départ

1 Appuyez sur lais touchez. 2 Touchez [Planifier itinéraire] ou [Itinéraire]. 3 Touchez [Position GPS actuelle]. 4 Touchez [Retour à la position GPS], puis [Supprimer point de départ]. La position de départ pour le calcul de l'itinéraire returne à la position actuelle.

Ajout de points de passage

1 Appuyez sur lais touchez. 2 Touchez [Ajouter étape]. 3 Recherche d'un emplacement. 4 Touchez [Sélectionner comme étape].

L'itinéraire est recalculé et l'écran [Résumé d'itinéraire] apparaît. (Si le point de passage est déjà défini, l'écran [Itinéraire] apparaît. Touchez [Afficher itinéraire] et passez à l'étape suivante.)

Touchez [Lancer navigation].

Votre système de navigation démarre le guidage de l'itinéraire.

Vérification d'itinéraires alternatifs

Vous devez sélectionner un autre itinéraire et comparer différents itinéraires alternatifs.

1 Appuyez sur l'ait toucher. 2 Touchez [Détours & autres routes]. 3 Touchez [Autres itinéraires]. 4 Touchez l'un des critères de calcul d'itinéraire.

Vous pouvez visualiser le temps approximatif nécessaire et la distance totale des itinéraires alternatifs sélectionnés. Touchez l'un des itinéraires alternatifs pour le visualiser sur la carte.

Conseil

Si plus de trois itinéraires alternatifs ont été trouvés, [Plus de résultats] s'affiche. Touchez [Plus de résultats] pour afficher les autres itinéraires.

Touchez [Sélectionner].

L'itinéraire sélectionné est appliqué comme votre itinéraire actuel. Pour en savoir plus sur les conditions de calcul d'itinéraire, reportez-vous à la section [Mode de calcul de l'itinéraire] (page 53).

Vérification d'itinéraires de détour

Vous pouvez vérifier les itinéraires de détour qui évitent les sections ou rues sélectionnées ou qui évitent la route prévue. Vous pouvez également vérifier les itinéraires alternatifs.

1 Appuyez sur laits touches. 2 Touchez [Détours & autres routes]. 3 Touchez l'une des options.

Éléments de menu Description

[Autres itinéraires] Cette option permet d'afficher les itinéraires alternatifs (page 35).

[Éviter les sections spéciales] Cesette option permet d'afficher l'itinétaire en évitant des sections spécifique. Touchez l'élement de la liste pour sélectionner la section que vous souhaitez éviter. La différence de distance et de temps, l'itinétaireuggéré, l'itinétaireactuel et la section évitée sont affichés. Touchez [Acceptor] pour appliquer l'itinétaireuggéré.

[Éviter une route donnée] Cesette option permet d'afficher l'itinétaire en évitant des routes spécifique. Touchez l'élement de la liste pour sélectionner la route que vous souhaitez éviter. La différence de distance et de temps, l'itinétaireuggéré, l'itinétaireactuel et la route évitée sont affichés. Touchez [Acceptor] pour appliquer l'itinétaireuggéré.

[Éviter route devant] Cesette option permet d'afficher l'itinétaire en évitant la route prévue. Touchez [+] ou [-] pour définir la distance que vous souhaitez éviter. Touchez [Éviter] pour appliquer l'itinétaireuggéré.

[Rétablit itinétaire initial] Annule l'itinétaire avec évitement et restaure l'itinétaire précédent.

Remarque

L'itinéraire défini par [Autres itinéraires] ne peut pas être annulé.

Vérification des informations sur l'itinéraire et des préférences

Une fois que vous itinéraire est défini, vous pouvez vérifier un résumé de l'itinéraire actuel.

1 Appuyez sur les touches. 2 Touchez [Résumé d'itinéraire]. 3 Touchez l'une des options.

Les conditions de l'itinéraire affiché s'affichent en haut à gauche de l'icone. La longueur totale de l'itinéraire et le temps approximatif nécessaire pour l'itinéraire dans la partie inférieure gauche.

Conseil

Vous pouvez faire défiler la carte en la faisant glisser.

①	Cette option permet sur un point de transit de l'itinéraire. Touchez les éléments pour visualiser l'emplacement sur la carte. Touchez [Éviter] et [Acceptor] pour définit r'emplacement comme emplacement à éviter.
②	Cette option permet d'afficher les itinéraires alternatifs (page 35).
③	Affiche les raccourcis. [Préférences itinéaire] : Cette option permet d'afficher les préférences de paramétrage de l'itinéraire. Si vous modifiez les préférences, l'itinétaire est recalculé. [Itinétaire] : Cette option permet d'afficher les informations détaillées de tous les points de transit. Touchez un point de transit pour afficher sa position sur la carte. Si vous touchez [Éviter] et [Acceptor] sur l'écran de la carte, l'itinétaire est recalculé de façon à éviter le point de transit (autant que possible). [Enregistrer l'itinétaire] : Cette option permet de mémoriser l'itinétaire affché. L'itinétaire mémorisé peut être facilement rappelé ultérieurement. [Lieux sur l'itinétaire] : Cette option permet de rechercher des POI le long de l'itinétaire affché. Touchez le POI pour afficher l'écran [Carte emplacement] et pour définit re POI comme point de passage. [Simulation] : Vouces pouvez exécuter une simulation de navigation de l'itinétaire actuel comme démonstration (page 38).

Annulation du guidage d'itinéraire actuel

Si vous n'avez plus besoin de voyager jusqu'à la destination, suivez les étapes ci-dessous pour supprimer le guidage d'itinéraire.

1 Appuyez sur les touches. 2 Touchez [Suppr itinéraire] ou [Supprimer étape]. 3 Touchez l'une des options.

S'il n'existe aucun point de passage sur l'itinétaire, touchez [Suppr itinétaire] pour annuler l'itinétaire.

S'il existe des points de passage sur l'itinéraire, touchez [Suppr itinéraire] pour annuler l'itinéraire. Touchez [Supprimer étape] pour supprimer uniquement le point de passage le plus proche. Dans ce cas, l'itinéraire est recalculé.

Visionnement de la simulation de l'itinéraire

Vous pouvez exécuter une simulation de navigation de l'itinéraire actuel comme démonstration.

1 Définissez un itinéraire jusqu'à votre destination (page 24). 2 Appuyez sur cette touche. 3 Touchez [Résumé d'itinéraire], puis touchez 4 Touchez [Simulation].

La simulation débute depuis le point de départ de l'itinéraire, et en utilisant une vitesse réalisée, elle vous conduit à travers l'itinéraire recommandé entier.

Remarque

Pour arrêter la simulation, touchez [Fermer].

Mémorisation d'un emplacement dans [position enregistrée]

Mémoriser vos emplacements favoris dans [Position enregistrée] vous permet de gagner du temps et d’éviter de saisir à nouveau ces informations.

[Position enregistrée] peut inclure votre domicile, votre lieu de travail et les lieux que vous avez déjà mémorisés.

Mémorisation de votre domicile et de votre lieu de travail

Vous pouvez mémoriser un domicile et un lieu de travail.

1 Appuyez sur la touche. 2 Touchez [Nouvel itinéraire], puis [Position enregistrée].

Vous pouvez également afficher l'écran [Position enregistrée] en touchant le bas de l'écran lorsque le menu de navigation s'affiche.

Touchez [Maison] ou [Travail], puis [OK].

Si vous avez déjà mémorisé votre domicile ou votre lieu de travail, touchez [Maison] ou [Travail] pour afficher l'emplacement sur l'écran [Carte emplacement].

Recherchez un emplacement (page 24).

5 Touchez [Enregistrer position].

La position du curseur a été mémorisée.

Mémorisation de vos emplacements favoris

Vous soupesezémoriser un emplacement ou vous vous rendez fréquemment (comme la maison d'un proche) pour facilitier le calcul de l'itinéraire.

1 Appuyez sur laits touchez. 2 Touchez [Nouvel itinéraire], puis [Position enregistrée]. Vous pouvez également afficher l'écran [Position enregistrée] en touchant bas de l'écran lorsque le menu de navigation s'affiche. 3 Touchez [Ajouter position]. 4 Recherche un emplacement (page 24). 5 Touchez [Enregister position]. 6 Saisissez le nom si nécessaire, puis touchez

La position du curseur a été mémoireisée.

Conseil

Sur le clavier à l'écran, touchez ou pour memoriser l'emplacement en tant que domicile ou lieu de travail.

Changement de nom des emplacements mémorisés

1 Appuyez sur les touches. 2 Touchez [Nouvel itinéraire], puis [Position enregistrée]. 3 Touchez, puis [Modifier].

L'écran [Sélectionner position à modifier] apparaît.

4. Touchez l'objet que vous souhaitez renommer et touchez [Renommer]. 5. Saisissez le nom, puis touchez. 6. Touchez [Terminé].

Remarque

Il est impossible de renommer [Maison] et [Travail]. Vous pouvez redéfinir l'emplacement.

Suppression des emplacements mémorisés

1 Appuyez sur les touches. 2 Touchez [Nouvel itinéraire], puis [Position enregistrée].

3 Touchez ≡, puis [Modifier].

L'écran [Sélectionner position à modifier] apparaît.

4 Touchez l'objet que vous souhaitez supprimer et touchez [Supprimer].

Un message apparait vous demandant de confirmer la suppression.

Remarques

• Il est impossible de supprimer [Maison] et [Travail]. Vous pouvez redéfinir l'emplacement.
• Si vous touchez, puis [Supprimer tout], toutes les entrées (y compris le domicile et le lieu de travail) peuvent être supprimées.

5 Touchez [OK]. 6 Touchez [Terminé].

Sauvegarde d'un emplacement en tant que point d'alerte

Vous pouvez sauvegarder tout emplacement sur la carte (comme une zone scolaire ou un passage à niveau) en tant que point d'alerte.

Important

L'avertisseur de caméras de sécurité routière (comme les radars) est désactivé lorsque vous circulez dans certains pays où ce type d'avertissement est interdit. Il relève cependant de votre entière responsabilité de vous assurer que l'utilisation de cette fonction est légale dans le pays où vous prévoyez de l'utiliser.

Remarque

Pour utiliser cette fonction, activez les avertissements au préalable et régalez les types d'alertes (page 56).

1. Appuyez sur 2. Faites défiler la carte et sélectionnez un emplacement. Le curseur apparaît au point sélectionné. 3. Touchez. 4. Touchez [Ajouter points d'alerte]. 5. Réglez les paramètres nécessaires.

Élément de menu description

[Type d'alerte] Ce paramètre permet de définir le type de point d'alerte.

Élément de menu description

[Avertissements excès de vitesse] Ce paramètre permet de régler la limitation de vitesse pour ce point d'alerte (le cas échéant).

[Direction] Ce paramètre permet de régler la direction à partir de laquelle vous souhaitez recevoir l'alerte.

Touchez [Enregistrer].

Remarque

Dans [Type d'alerte], il n'est pas possible de sélectionner l'alerte de radar lorsque le curseur est placé sur la carte de France.

Modification des points d'alerte mémorisés

Les points d'alerte enregistrés peuvent être modifiés.

1 Appuyez sur 2 Faites défiler la carte et positionnez le curseur sur le point d'alerte enregistré, puis touchez 3 Touchez [Modifier points d'alerte]. 4 Réglez les paramètres nécessaires.

Si vous touchez [Supprimer], le point d'alerte sélectionné est supprimé.

Touchez [Modifier].

Mémorisation d'un itinéraire dans [itinéraires enregistrés]

Mémoriser vos itinéraires favoris dans [Itinéraires enregistrés] vous permet de gagner du temps et d'éviter de saisir à nouveau ces informations.

Mémorisation de vos itinéraires favoris

1 Définissez un itinéraire jusqu'à votre destination (page 24). 2 Appuyez sur , puis touchez 3 Touchez [Résumé d'itinéraire], puis touchez 4 Touchez [Enregistrer l'itinéraire]. 5 Saisissez le nom si nécessaire, puis touchez

Changement de nom des itinéraires mémorisés

1 Appuyez sur les touches. 2 Touchez [Nouvel itinéraire], puis 3 Touchez [Itinéraires enregistrés]. 4 Touchez, puis [Modifier]. 5 Touchez l'objet que vous souhaitez renommer et touchez [Renommer]. 6 Saisissez le nom, puis touchez. 7 Touchez [Terminé].

Suppression des itinéraires mémorisés

1 Appuyez sur les touches. 2 Touchez [Nouvel itinéraire], puis 3 Touchez [Itinéraires enregistrés]. 4 Touchez, puis [Modifier]. 5 Touchez l'objet que vous souhaitez supprimer et touchez [Supprimer].

Remarque

Si vous touchez [Supprimer tout], toutes les entrées peuvent être supprimées.

Touchez [Supprimer].

Réception des informations sur le traffic en temps réel (TMC)

TMC (Traffic Message Channel) fournit des rapports sur le trafic en temps réel. Si le système de navigation est équipé de la fonction TMC, vous pouvez consulter les informations et les rapports reçus sur le trafic.

Affichage de l'écran [résumé du traffic]

1 Appuyez sur laits touchez. 2 Touchez [Circulation].

L'écran [Résumé du traffic] apparaît.

Visualisation de la liste du trafic

Les informations de traffic s'affichent à l'écran sous forme de liste. Ces informations vous permettent de vérifier le nombre d'incidents de la circulation ayant eu lieu, les emplacements et la distance par rapport à votre position actuelle.

Appuyez sur les touches.

2 Touchez [Circulation].

L'écran [Résumé du trafic] apparaît.

Touchez [Événements circulation].

Une liste des informations de trafic reçues s'affiche. La liste est triée par distance à partir de votre position actuelle. Les lieux (noms de rue) ou des incidents qui ont eu lieu sont affichés dans la liste.

Remarques

• Si un itinéraire est défini, les événements pertinents à votre itinéraire actuel sont indiqués dans la partie supérieure de la liste.
• Touchez l'objet souhaité pour vérifier sa position sur la carte. Touchez + ou - pour afficher l'événement précédent ou suivant.

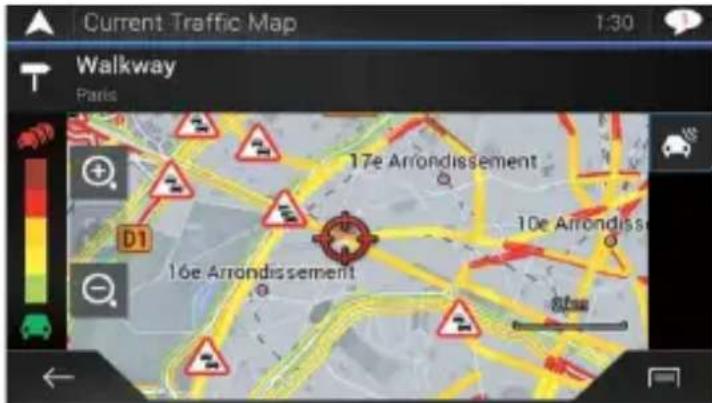

Vérification des incidents de circulation sur la carte

Les informations sur les événements de circulation peuvent être affichées sur la carte.

1 Appuyez sur les touches. 2 Touchez [Circulation].

L'écran [Résumé du trafic] apparaît.

Touchez [Carte de circulation].

Les segments de route affectés par les incidents de circulation s'affichent d'une autre couleur sur la carte et de petits symboles au-dessus de la route indiquent la nature de l'incident.

Les lignes d'encombrement indiquent le niveau d'encombrement par couleur.

Icône de notification sur le traffic

L'icône de notification indique l'état de réception des informations sur le trafic.

Touchez l'icône d'événement de circulation appropriée sur la carte.

1	Icône de notification sur le traffic
2	Indique qu'il n'y aaucun incident de circulation dans votre zone de couverture.
3	Indique la réception d'informations sur des incidents de circulation.
4	Indique qu'il n'y aaucun incident de circulation important sur votre itinéraire.
5	Indique qu'il existe des incidents de circulation importants sur votre itinéraire. Cette icône affiche le type de l'accident de circulation suivant.

Veuillez vérifier les détails des incidents de circulation. Touchez l'événement approprié pour visualiser son emplacement sur la carte.

Activation ou déactivation des informations sur le traffic

La fonction d'informations sur le traffic est activée par défaut. Pour activer ou désactiver la fonction TMC, procédez comme suit.

Remarque

Si vous désactivez la fonction d'informations sur le traffic, [Circulation] disparaît du menu de navigation.

1 Appuyez sur les touches. 2 Touchez >, puis [Réglages]. 3 Touchez, puis [Circulation]. 4 Touchez [Circulation] pour activer ou désactiver cette fonction.

Vérification des informations utiles sur votre trajet

Le menu [Informations utiles] contient diverses informations pour assister votre conduite.

1 Appuyez sur laits touchez. 2 Touchez [Informations utiles].

L'écran [Informations utiles] apparait.

Élément de menu description

Où suis-je? Affiche un écran spécial comportant des informations sur la position actuelle et une touche pour la recherche de services d'urgence et d'assistance routière à proximité.

Conseils

• Pour enregistrer la position actuelle en tant que destination [Position enregistrée], touchez (page 38).
• Pour consulter les informations nationales de votre position actuelle, touchez

Élément de menu Description
[Aide proche] Cette option permet de vérifier les POI aux alentours.Les catégories de recherche prédéfinies sont les suivantes.·[Garage]·[S anté]·[Police]·[Station-service]
[Infos sur le pays] Recherche des informations de conduite utiles sur le pays sélectionné (par exemple, les limitations de vitesse et le taux maximal d'alcoolémie).REMARQUEIl se peut que ces informations ne correspondent pas nécessairement aux réglementations actuelles, etc. Utilisez ces informations à titre de référence.
[Moniteur Trajet] Cette option permet de vérifier les données statistiques de vos trajets (par exemple, l'heure de départ, l'heure d'arrivée, la vitesse moyen, etc.) (page 46).
[Informations GPS] Cette option permet d'afficher l'écran des informations GPS avec la position satellite et les informations sur la puissance du signal.
[Consommation de carburant]	Cette option permet d'estimer le coût de carburant jusqu'à votre destination en faisissant les informations sur la consommation de carburant dans le système de navigation.

Enregistrement de votre historique des déplacements

L'activation de l'enregistreur de trajets vous permet d'enregistrer votre historique des trajets effectués (ci-après appelé « journal des trajets »). Vous pouvez consulter le journal de vos trajets ultérieurement. L'enregistreur de trajets est réglé de sorte qu'il puisse être démarré manuellement par défaut. Vous pouvez modifier les réglages de cette fonction afin d'enregistrer automatiquement le journal. Pour en savoir plus, reportez-vous à la section [Moniteur Trajet] (page 63).

Activation temporaire de l'enregistreur de trajets

L'activation unique est utile si vous souhaitez créer un journal uniquement pour un trajet particulier.

1 Appuyez sur laits touches. 2 Touchez [Informations utiles]. 3 Touchez [Moniteur Trajet].

Une liste de journaux des trajets déjà enregistrés apparaît. Une liste vide apparait si chaque journal des trajets n'a encore été enregistré.

4 Touchez [Demarrer nouvel enreg.].

L'enregistreur de trajets est activé. La touche tactile est remplacée par [Arrêter enregistr]. Touchez [Arrêter enregistr.] pour désactiver l'enregistreur de trajets.

Remarques

• Si l'espace de la mémoire interne est insuffisant, le journal des trajets le plus ancien est remplacé par le nouveau.
• Si vous souhaitez que le système active toujours l'enregistreur de trajets dès que le signal GPS est disponible, activez [Activer l'enregistrement automatique]. Pour en savoir plus, reportez-vous à la section « Réglage de l'enregistreur de trajets » (page 47).

Navigation dans le journal des trajets

1 Enregistrez le journal des trajets. 2 Appuyez sur □, puis touchez ≡ 3 Touchez [Informations utiles]. 4 Touchez [Moniteur Trajet].

Pour exporter tous les journaux des trajets, touchez [Exporter tout].

Touchez l'un des éléments pour voir les détails.

Conseil

Pour afficher le journal des trajets sur la carte, touchez [Visibles sur la carte] pour cocher la case. Touchez [Vous permet de visualiser les raccourcis et d'utiliser les fonctions suivantes.

Élément de menu Description

[Voir sur carte] Affiche le journal des trajets sur l'écran de Carte.

[Exporter jour. de suivi] Exporte le journal des déplacements actuellement sélectionné sur un pérophérique de stockage externe.

Réglage de l'enregistreur de trajets

1 Enregistrez le journal des trajets. 2 Appuyez sur , puis touchez 3 Touchez [Informations utiles]. 4 Touchez [Moniteur Trajet]. 5 Touchez, puis [Paramètres moniteur du trajet]. 6 Touchez l'un des éléments pour modifier les réglages.

Élément de menu Description
[Activer l'enregistrement automatique]	Cet élément permet d'activer ou de désactiver l'enregistrement automatique du journal des trajets.
[Sauv. journal trajet] Les journaux des déplacements, ainsi que les séquences des positions données par le récepteur GPS peuvent être enregistrrés avec les journaux des trajets. Vous pouvez activer l'enregistreur de déplacements lorsque l'enregistreur de trajets est activé.

Conseil

[Taille base de données trajet] indique la taille actuelle des données du journal des trajets (journal des déplacements inclus).

Modification d'un journal des trajets

1 Appuyez sur les touches. 2 Touchez [Informations utiles]. 3 Touchez [Moniteur Trajet]. 4 Touchez, puis [Modifier]. 5 Touchez l'un des éléments pour effectuer des modifications.

Élément de menu Description

[Supprimer] Supprime le journal des trajets.

[Renommer] Renomme le journal des trajets.

[Changer de couleur] Change la couleur en sélectionnant une autre couleur dans la table des couleurs.

Conseil

Si vous touchez [Supprimer tout], toutes les entrées peuvent être supprimées.

Touchez [Terminé].

Utilisation du mode ordinateur de bord

Dans l'écran de l'ordinateur de bord, les informations reçues du récepteur GPS et de votre véhicule sont affichées sous la forme d'un compteur de véhicule.

1. Appuyez sur 2. Touchez la touche des champs de données.

Conseils

• Si vous touchez [Résumé du trajet], les détails du trajet actuel s'affichent. Touchez [ ], puis [Enregistrer trajet] pour mémoriser le journal des trajets actuel.
• Si vous appuyez sur le bouton □, vous pouvez revenir à l'écran de carte.

Calcul de la consommation de carburant

Le moniteur de consommation de carburant vous aide à surveiller la consommation de carburant de votre véhicule, même si vous n'utilisez pas le système de navigation pour tous vos déplacements. Réglez la valeur initiale de l'odémètre, puis enregistrez la distance parcourue et la quantité de carburant chaque fois que vous remplissez le réservoir de carburant de votre véhicule. Vous pouvez également définir des rappels pour l'entretien régulier du véhicule.

Ces calculs sont basés uniquement sur les informations que vous fournissez et non sur des données provenant du véhicule. La consommation de carburant affichée est donnée à titre de référence uniquement et ne garantit pas l'obtention de la consommation de carburant affichée.

Réglage de la valeur initiale de l'odoraturation

Avant d'utiliser la fonction de consommation de carburant, entrez la valeur initiale de l'odorature à partir de laquelle vous souhaitez commencer à mesurer le kilométrage.

1 Appuyez sur , puis touchez 2 Touchez [Informations utiles]. 3 Touchez [Consommation de carburant]. 4 Touchez [Valeur initiale du compteur]. 5 Saisissez la valeur initiale de l'odometre et touchez

La valeur initiale de l'odómètre est définie.

Saisie des informations de consommation de carburant

Pour calculer la consommation de carburant pour la distance que vous avez parcourue, entrez la distance parcourue et la quantité de carburant chaque fois que vous remplissez le réservoir de carburant de votre véhicule.

1 Appuyez sur les touches. 2 Touchez [Informations utiles]. 3 Touchez [Consommation de carburant]. 4 Touchez [Ajout]. 5 Touchez [Valeur actuelle de l'odomètre], puis saisissez la valeur actuelle de l'odomètre. 6 Touchez [Quantité d'essence] pour saisir la quantité de carburant que vous avez mis cette fois-ci. 7 Touchez [Prix du carburant / Unité] pour saisir le prix unitaire du carburant à ce moment-là. 8 Touchez [Ajout]. 9 Touchez [Terminé].

Conseil

Pour supprimer une entrée, touchez pour afficher le raccourci de suppression.

Réglage du programme d'entretien du véhicule

1 Appuyez sur les touches. 2 Touchez [Informations utiles]. 3 Touchez [Consommation de carburant]. 4 Touchez. 5 Touchez [Calendrier d'entretien]. 6 Touchez [Ajout] ou l'une des entrées. 7 Entrez le nom, la date et le kilométrage pour le rappel. 8 Touchez [Terminé].

Conseil

Pour supprimer une entrée, touchez pour afficher le raccourci de suppression.

Réglages de navigation

Vous pouvez configurer les réglages de navigation et modifier le comportement de ce système.

1. Appuyez sur _A, puis touchez 2. Touchez, puis [Réglages]. L'écran [Réglages] apparaît. 3. Touchez l'une des catégories suivantes, puis sélectionnez les options.

[Préférences itinéraire] (page 51) [Son] (page 54) [Avertissements] (page 56) [Carte de navigation] (page 58) [Régional] (page 61) [Afficher] (page 62) [Circulation] (page 62) [Moniteur Trajet] (page 63) [Assistant configuration] (page 64) [SyncTool] (page 64)

Définit le type de véhicule que vous conduisez, les types de routes utilisées dans la planification de l'itinéraire et la méthode de planification de l'itinéraire.

Élément de menu description

[Véhicule] Définissez le type de véhicule que vous allez utiliser pour l'itinéraire.

Remarques

L'itinéraire est prévu en fonction du type de véhicule sélectionné. - Selon le type sélectionné, la planification de l'itinéraire peut être configurée pour intégrer des restrictions de danger relatives à la dimension, au poids et à la cargaison pour les cartes qui contiennent de telles données. Afin d'améliorer l'exactitude de l'itinéraire, sélectionnez correctement un type de véhicule similaire à votre véhicule.

Conseils

• Pour modifier le nom et la vitesse maximale estimée du profil de véhicule sélectionné, touchez
• Pour ajouter un nouveau profil de véhicule, touchez [Ajouter Profile]. Sélectionnez ensuite l'un des types de véhicules, puis définissez le nom et la vitesse maximale estimée.

Élément de menu description

[Voiture] • Les restrictions de manoeuvres et les contraintes directionnelles sont prises en compte lors de la planification de l'itinéraire. • Les routes ne sont utilisées que si l'accès aux voitures est autorisé. • Les routes privées et les routes réservées aux résidents ne sont utilisées que si elles sont inévitables pour atteindre la destination.
[Urgence]	• Toutes les manoeuvres possibles aux intersections sont prises en compte. • Les contraintes directionnelles sont prises en compte de la même façon que le déplacement dans le sens inverse est autorisé à basse vitesse. • Seules les routes privées qui doivent être utilisées pour acceder à la destination sont incluses. • Les rues piétonnes sont exclues des itinéraires.
[Bus] • Les restrictions de manoeuvres et les contraintes directionnelles sont prises en compte lors de la planification de l'itinéraire. • Les routes ne sont utilisées que si l'accès aux bus est autorisé. • Les routes privées, les routes réservées aux résidents et les rues piétonnes sont exclues des itinéraires.
[Taxi] • Les restrictions de manoeuvres et les contraintes directionnelles sont prises en compte lors de la planification de l'itinéraire. • Les routes ne sont utilisées que si l'accès aux taxis est autorisé. • Les routes privées, les routes réservées aux résidents et les rues piétonnes sont exclues des itinéraires.
[Camion] • Les restrictions de manoeuvres et les contraintes directionnelles sont prises en compte lors de la planification de l'itinéraire. • Seules les routes qui autorisent l'accès aux camions sont incluses. • Les routes privées, les routes réservées aux résidents et les rues piétonnes sont exclues des itinéraires. • Les demi-tours ne sont pas utilisés dans les itinéraires (revenir en arrêté sur une route à chaussées séparées n'est pas considéré comme un demi-tour par ce système).
Élément de menu Description
[Mode de calcul de l'itinétaire]	Sélectionnez cet élément pour modifier la méthode de planification de l'itinétaire. Il est possible d'optimiser le calcul de l'itinétaire pour des situations et des types de vehicules différents en changeant la méthode de planification.
[Rapide] Cette option permet de calculer un itinétaire ayant comme priorité le temps de déplacement le plus court jusqu'à votre destination. Il s'agit généralement de la(Meilleure) option pour les vehicules rapides et normaux.
[Facile] Cette option permet d'obtenir un itinétaire avec moins de virages et sans manoeuvres difficiles. Grâce à cette option, vous pouvez régler le système pour prendre, par exemple, l'autoroute plutôt qu'une série de petites routes ou rues.
[Court] Cette option permit de calculer un itinétaire ayant comme priorité la distance la plus courte jusqu'à votre destination. Cette option est généralement pratique pour les vehicules plus lents. La recherche d'un itinétaire plus court indépendamment de la vitesse est rarement pratique pour les vehicules normaux.
[Economique] Calcule un itinétaire rapide et permettant d'économiser le carburant.
[Mode de navigation] Cette option permit d'activer ou de désactiver la navigation hors route.
[Route] L'itinétaire est prévu vers la destination le long des routes sur la carte.
[Tout terrain] L'itinétaire est prévu en ligne droite vers la destination, et non le long des routes sur la carte.
[Autoroutes] Désactivez cette option pour ne pas donner la priorité aux autoroutes lors du calcul de l'itinétaire.
REMARQUECette fonction est utile lorsque vous souhaitez éviter les autoroutes si vous conduisiez un vehicule lent ou si vous remorquez un autre vehicule.
Éléments de menu Description
[Routes à abonnement] Désactivez cette option pour ne pas donner la priorité aux routes à péage lors du calcul de l'itinétaire. Cette fonction est utile lorsque vous souhaitez éviter les routes à péage ayant un accès en temps limité qui nécessitate l'achat d'une carte ou d'une vignette séparée pour prolonger la période d'utilisation attribuée.
REMARQUE Cette option peut être activée ou désactivée séparément de l'options d'utilisation des routes à péage pour lesquelles il y a un coût pour chaque utilisation.
[Routes à péage] Désactivez cette option pour ne pas给予 la priorité aux routes à péage ayant un coût pour chaque utilisation lors du calcul de l'itinétaire.
REMARQUE Cette fonction est utile lorsque vous souhaitez éviter les routes à péage pour lesquelles il y a un coût pour chaque utilisation.
[Ferry] Désactivez cette option pour ne pas给予 la priorité aux ferries lors du calcul de l'itinétaire.
[Auto-trains]* Désactivez cette option pour ne pas给予 la priorité aux navettes auto/train lors du calcul de l'itinétaire.
[Voies de covoiturage] Désactivez cette option pour ne pas给予 la priorité aux voies réservées au covoiturage et aux VOM lors du calcul de l'itinétaire.
[Chemins de terre] Désactivez cette option pour ne pas给予 la priorité aux routes sans revêtement lors du calcul de l'itinétaire.
* Les navettes auto/train sont utilisées pour le transport de véhicules sur des distances relativement courtes et permettent généralement d'acceder à des endroits qui ne sont pas facilement accessibles par la route.
[Son]
Ajusté le volume des différents sons et modifie le profil du guidage vocal.
Éléments de menu Description
[Vocal] Cette option permet de régler le volume sonore du guidage vocal (instructions verbales).
[Alertes] Cette option permet de régler le volume des sons d'alertes non verbales (bips sonores).
[Ding] Cette option permet de régler le volume de l'alerte sonore (sonnerie) qui précède les instructions verbales.
Élément de menu Description
[Guide vocal] Cette option permet d'activer ou de désactiver le guidagevocal.
[Announcer rues et routes dans zones de languechoisis]*	Cette option permet d'indiquer si le système de navigationannonce les noms de rue dans la langue maternelle de larégion, uniquement les numérios de route ou uniquementles manœuvres.
[Announcer rues et routes dans les zonesétrangères]*	Cette option permit d'indiquer si le système de navigationlit les noms de rue dans un pays étranger, uniquement lesnumérios de route ou uniquement les manœuvres.
[Announce anticipée desmanoeuvres]	Cette option permit d'indiquer si vous souhaitez obtenirune annonce immédiate de la manœuvre suivante ou sivous préférez receivevoir les informations lorsque lamanœuvre est proche.
[Niveau de verbosité] Cetteoption permit de définir le débit des instructionsvocales(c'est-à-dire la quantité d'informations fournies et fréquence des invites).
[Bas] Cette option permit de fournir les instructions vocales unefois, juste avant la prochaine manœuvre.
[Moyen] Cette option permit de fournir les instructions vocales unefois lorsque le vehicule approche de la prochainemanoeuvre, puis de les répéter juste avant la manœuvre.
[Haut] Cette option permit de fournir les instructions vocales unefois relativement loin de la prochaine manœuvre, de lesrépéter lorsque le vehicule approche de la prochainemanoeuvre, puis de les répéter une nouvelle fois justeavant la manœuvre.
[Announcer résumé del'itinéraire]*	Cette option permit d'indiquer si le système de navigationannonce par le guidage vocal un résumé rapide del'itinéraire chaque fois qu'un itinéraire est calculé.
[Announcer informationspays]*	Cette option permit d'indiquer si le système de navigationpeut dire des informations sur le pays dont vous venezd'entrée le nom, lorsque vous passez une frontière.
[Announcer les infoedcirculation]*	Cette option permit d'indiquer si le système de navigationannonce par le guidage vocal les informations sur le trafficchaque fois qu'un incident de circulation sur voitritinéraire est reçu.
[Announcer les messagessystèmes]*	Cette option permit d'indiquer si le système lit le messagesystème affchéé.

• Cette option est activée uniquement lors de la sélection d'une voix du système TTS pour la langue du guidage vocal.

Avertissements

Active ou désactive les avertissements et définit la fonction d'avertissement.

Important

• Ce système est capable de vous avertir si vous dépassez la limitation de vitesse actuelle. Ces informations peuvent ne pas être disponibles pour votre région (renseignez-vous auprès de votre revendeur local) ou peuvent ne pas être entièrement correctes pour toutes les routes sur la carte.
• Vous êtes responsable de vous assurer que l'utilisation de cette fonction est légale dans le pays où vous comptez l'utiliser.

Élément de menu Description

[Avertissements excès de vitesse]	Ce paramètre permet de définir le type de vitesse et d'advertissement des points d'alerte.
[Alerter si excès de vitesse]	Ce paramètre permit d'indiquer si vous souhaitez receivevoir des averissements visuels et/ou auditifs.
	[Désactivé] Lorsque ce paramètre est sélectionné, aucun averissement ne se déclenché.
	[Image] Lorsque ce paramètre est sélectionné, des averissements visibles se déclenchent lorsque vous dépassez la limitation de vitesse.
	[Son et image] Lorsque ce paramètre est sélectionné, des averissements audibles et visibles se déclenchent lorsque vous dépassez la limitation de vitesse.
[Limite de vitesse tjrs visible]	Ce paramètre permit d'indiquer si vous souhaitez visualiser la signalisation de limitation de vitesse sur la carte en permanence. La couleur de la signalisation de limitation de vitesse change lorsque vous dépassez la limitation de vitesse.
[Hors ville: ***% de la vitesse limite]	Ce paramètre permit de définir un averissement lorsque vous atteignez le pourcentage définir de la limitation de vitesse dans les zones urbaines.
[En ville: ***% de la vitesse limite]	Ce paramètre permit de définir un averissement lorsque vous atteignez le pourcentage définir de la limitation de vitesse dans les zones rurales.
[Points d'alerte] Ce paramètre permit de receivevoir un averissement à l'approche de points d'alerte, tels que les zones scolaires ou les passages à niveau (page 57).
[Avertissements au point d'alerte]	Activez ce paramètre pour régler divers averissements des points d'alerte.
Élément de menu Description
[Types d'alerte] Ce paramètre permet de régler le type de point d'alerte.
[Types de radars vitesse]* Ce paramètre permet de régler le type de radar.
[Panneaux d'advertisement] Touchez cette touche pour activer ou désactiver les avertissements et pour régler la distance par rapport au danger à laquelle vous souhaitez receiveoir l'advertisement. Ces options peuvent être régliées séparément pour les différents types d'advertisement.

• Lorsque vous conduisez en France, [Zone dangereuse] s'affiche à la place de [Types de radars vitesse].

Réglage des avertissements des points d'alerte

Vous pouvez régler individuellement une alerte pour les différentes catégories de points d'alerte.

Important

L'avertisseur de caméras de sécurité routière (comme les radars) est désactivé lorsque vous circulez dans certains pays où ce type d'advertisement est interdit. Il relève cependant de votre entière responsabilité de vous assurer que l'utilisation de cette fonction est légale dans le pays où vous prévoyez de l'utiliser.

1 Appuyez sur les touches.

2 Touchez >, puis [Réglages]. 3 Touchez [Avertissements]. 4 Touchez [Points d'alerte]. 5 Touchez [Avertissements au point d'alerte] pour l'activer. 6 Touchez l'objet que vous souhaitez régler parmi [Types d'alerte] et [Types de radars vitesse].

Remarque

Lorsque vous conduisez en France, [Types de radars vitesse] n'est pas disponible ; c'est [Zone dangereuse] qui devient disponible. Si l'option [Zone dangereuse (haute vigilance)] est activée, les points d'alerte définis sont également signalés comme zones dangereuses. Vous pouvez également définir la distance de la zone de pré-alerte dans [Zone de pré-alerte] et activer ou désactiver l'alerte sonore dans [Avertissement audio].

7 Touchez l'un des éléments pour modifier le réglage. 8 Touchez [Type avertissement], puis touchez l'une des options.

[Désactivé] Le système ne vous avertit pas des points d'alerte pour cette catégorie.

[Image] Vous receivez un avertissement visuel à l'approche des points de cette catégorie.

[Son et image] Vous receivez des avertissements auditif et visuel à l'approche des points de cette catégorie.

Remarque

Si vous sélectionnez [Son et image] dans le réglage du type d'advertissement, vous pouvez modifier le moment de la réception de l'alerte sonore. Si vous sélectionnez [Excès de vitesse uniquement], l'alerte sonore n'est émise que lorsque vous dépassez la limitation de vitesse donnée. Si vous sélectionnez [Lorsque vous approchez], l'alerte sonore est toujours émise à l'approche d'un de ces points d'alerte. Afin d'attirer votre attention, l'alerte est différente lorsque vous dépassez la limitation de vitesse.

Carte de navigation

Améliore l'apparence de l'écran de carte et règle la façon dont le logiciel vous aide à naviguer parmi les différentes sortes d'informations relatives à l'itinéraire sur l'écran de carte.

Éléments de menu Description
[Affichage de la carte] Cette option permet de voir l'effet lorsque vous changez de réglage.
[Point de vue] [Éloigné] [Normal] [Rapproché] [Manuel]	Ces options permettent de régler le zoom de base et les niveaux d'inclinaison selon vos besoin. Des niveaux prédéfinis sont disponibles. Si vous scélectionnez [Manuel], vous pouze enregistrer des échelles de carte et des angles de vue réglés.
[Mode couleur] [Auto] [Jour] [Nuit]	Ces options permettent de basculer entre les modes de couleurs du jour et de la nuit ou de laisser le logiciel basculer automatiquement entre les deux modes quelques minutes avant le lever du soleil et quelques minutes après le coucher du soleil.
[Couleur carte jour] Cette option permit de scélectionner la palette de couleurs utilisée pour la carte de jour.
[Couleur carte nuit] Cette option permit de scélectionner la palette de couleurs utilisée pour la carte de nuit.
[Repères]* Cette option permet d'afficher ou de masquer les points de repère 3D qui sont des représentations 3D artistiques ou cubiques d'objets importants ou célébres.
[Bâtiments]* Cette option permit d'afficher ou de masquer les modèles de villes 3D qui sont des représentations 3D artistiques ou cubiques des immeubles de toute la ville à l'échelle et aux positions réelles sur la carte.
	[Terrain en 3D] Cette option permet d'afficher ou de masquer la représentation 3D du relief environnant.
	[Journaux de suivi] Cette option permet d'activer ou de désactiver l'enregistrement du journal des déplacements qui enregistre la série des emplacements par lesquels vous passez lors de vos déplacements.
	[Marqueurs de lieux] Cette option permit de sélectionner les icônes POI à afficher sur la carte lors de la conduite.
[Champs de données]	Cette option permit d'afficher des valeurs différentes selon que vous suivez un itinéraire jusqu'à une destination sélectionnée ou que vous roulez tranquillement sans destination particulière (page 24). Les paramètres [Premier champ], [Deuxième champ] et [Troisième champ] permettent de sélectionner les éléments affichés dans les champes de données indiqués lorsqu'un itinéraire est défini. Le paramètre [Sans itinéraire] permit de sélectionner les éléments affichés dans les champes de données indiqués lorsqu'aucun itinéraire n'est défini.
[Barre progression itinéraire]	Cette option permit d'activer la barre de progression de l'itinéraire pour afficher l'itinéraire actuel sous forme de ligne droite située sur le côte droit de la carte. La flèche représentée votre position actuelle et avance sur la ligne en fonction de votre déplacement le long de l'itinéraire.
[Proposer Services Autoroute]	Cette option permit d'indiquer si vous souhaitez vous arrêté à une station-service ou un restaurant pendant votre déplacement (page 22).
[Services affichés]	Cette option permit de sélectionner les types de services affichés pour les sorties d'autoroute ou les stations-service. Choisissez parmi les catégories de POI.
[Vue d'ensemble automatique]	Lorsque cette option est sélectionnée, la carte effectue un zoom arrêté pour afficher une vue d'ensemble de la zone environnante si le prochain événement de l'itinéraire (manœuvre) est loin. Lorsque vous arriverez à proximité de l'événement, la carte revient à la vue normale.
[Panneau]	Chaque fois que des informations adéquates sont disponibles, les informations sur la voie similaires aux vrais panneaux de signalisation au-dessus de la route sont affichées en haut de la carte. Vous pouvez activer ou désactiver cette fonction.
[Vue du carrefour] À l'approche d'une sortie d'une autoroute ou d'une intersection complexe, la carte est remplaçaée par une visualisation 3D du croisement si les informations nécessaires sont disponibles.
[Vue tunnel] Lorsque vous entrez dans un tunnel, les routes et les immeubles en surface peuvent être génants. Cette fonction affiche une photo générique du tunnel au lieu de la carte. Un aperçu d'en haut du tunnel et la distance restante sont également affichés.
[Proposer détour bouchon autoroute]	Lorsque vous ralentissez sur une autoroute en raison d'un encombrement, ce système de navigation vous propose alors un détour en utilisant la prochaine sortie. Le message vous indique la distance jusqu'à la sortie et la différence de distance et de temps estimé par rapport à l'itinéraire initial. Vous pouvez désirir l'une des options suivantes : · Touchez [Annuler] ou ignorez simplement le message si vous souhaitez conserver l'itinéraire initial. · Touchez [Aperçu] pour visualiser l'aperçu de l'itinéraire initial et du détour et prendre une décidision. Vous pouvez accepter le détour tel qu'il est indiqué sur l'aperçu ou augmenter le segment d'autoroute contourné avant d'accepter. · Prenez la nouvelle direction suggérée.
[Proposer alternatives en temps réel]	Des itinéraires alternatifs peuvent être proposés lors de la conduite sur des routes normales. Ce système de navigation sélectionnera une autre direction à la prochaine intersection et vous proposera un itinéraire différent pour la prochaine section de l'itinéraire. Vous ne pouvez cependant pas modifier le détour proposé.
[Proposer destination avec parking]	Se garer à la destination peut s'avérer difficile dans les zones urbaines. À l'approche de la destination, ce système de navigation peut proposer des parcs de stationnement à proximité de votre destination. Touchez pour ouvrir une carte vue de haut avec la destination et les parcs de stationnement disponibles. L'itinéraire est calculé en sélectionnant l'un des parcs de stationnement.

[Proposer des conseils pendant le détour]

Si vous quittez l'itinéraire recommandé et sortez soudainement de l'autoroute, ce système de navigation propose différentes alternatives près de la sortie comme des stations-service ou des restaurants. De plus, si des sections de l'itinéraire initial à partir sont évitables (comme un tunnel, une route à péage ou un ferry), vous les trouverez dans la liste au cas où vous souhaitez les contourner à l'aide de ce système de navigation.

• Cette fonction devient active uniquement lorsque les données cartographiques supplémentaires sont installées (AVIC-Z730DAB/AVIC-Z630BT/AVIC-Z7330DAB/AVIC-Z6330BT).

Change la langue du guidage vocal, la langue de l'application et les unités de mesure.

Élément de menu description

[Langue] Cette option permet d'afficher la langue actuelle de l'interface utilisée. Touchez cette touche pour sélectionner une nouvelle langue dans la liste des langues disponibles. Le système redémarre si vous modifiez ce paramètre.

[Langue du guidage] Cette option permet d'afficher le profil de guidage vocal actuel. Touchez cette touche pour sélectionner une nouvelle langue de guidage vocal dans la liste des langues et des voix disponibles. Touchez l’une de ces touches pour écouter un extrait vocal.

[Unités et formats] Cette option permet de définir les différentes unités à utiliser pour ce système.

Remarque

Ce système peut ne pas supporter toutes les unités répertoriées dans certaines langues du guidage vocal.

[Fuseau horaire] Par défaut, le fuseau horaire est dérivé des informations de la carte et il est réglé en fonction de votre emplacement actuel.

Remarque

Si vous sélectionnez un paramètre autre que [Fuseau horaire automatique], l'option [Fuseau horaire] (permettant de régler manuellement le décalage horaire) et l'option [Passage automatique à l'heure d'été] (permettant d'activer ou de désactiver l'heure d'été) peuvent également être régées.

Élément de menu Description
[Fuseau hora automatique]	Le réglage du fuseau hora change automatiquement.
[Fuseau hora manuel]	La valeur de réglage actuelle du réglage de décalage horsere et d'heure d'éte que vous avez définie est utilisée.
[Fus. h. manuel si auto indisponible]	Le réglage du fuseau hora change automatiquement si le changement automatique est disponible. Sinon, la valeur de réglage actuelle que vous avez définie est utilisée.
[Fus. h. manuel pour la zone actuelle]	La valeur de réglage actuelle que vous avez définie est utilisée dans le fuseau horsaire actuel. Si votre vehicule se déplace dans un autre fuseau horsaire, le réglage du fuseau horsaire change automatiquement.
[Passage automatique à l'heure d'été]	Cette option permet d'indiquer si vous souhaitez ou non appliquer l'heure d'été, à moins que le paramètre [Fuseau horsaire automatique] ne soit sélectionné.

Définit des thèmes différents pour l'utilisation de jour et de nuit, ajuste le rétroéclairage de l'écran et active ou désactive les animations de menu.

Élément de menu Description

[Animations des menus] Lorsque l'animation est activée, les touches sur les menus et les écrons de clavier apparaissent sous une forme animée. Les transitions d'écran sont également animées.

[Thème de jour] Cette option permet de sélectionner le style et les couleurs du menu de navigation qui sont utilisés le jour.

[Thème de nuit] Cette option permet dePTIONner le style et les couleurs du menu de navigation qui sont utilisés la nuit.

Circulation

Active ou désactive la fonction d'informations sur le trafic.

Élément de menu Description
[Circulation] Cette option permet d'activer ou de désactiver le récepteurTMC qui peut recevoir les informations sur le traffic en temps réel.
Éléments de menu Description
[Source de données] [Radio] [Internet]	Cette option permet de sélectionner la source de données à utiliser pour receivevoir les informations sur le traffic en temps réel. Le paramètre [Internet] est disponible uniquement si l'appareil est activé.
[Util._infos circ] Cette option permet deCHOISIR DE PRENDRE EN compte les incidents de circulation lorsque l'itinéraire est calculé.
[Afficher les informations de circulation]	Cette option permet d'afficher les icônes pertinentes aux incidents de circulation et les lignes indiquant le flux de la circulation sur la carte.
[Éteint] Aucune icône de circulation ou ligne indiquant le flux de la circulation n'est affichée.
[Couleur] Seules les lignes indiquant les incidents de circulation sont affichées sur la carte.
[Couleur et icône] Les icônes pertinentes aux incidents de circulation et les lignes indiquant le flux de la circulation sont affichées sur la carte.
[Afficher également la circulation fluide]	Cette option permit de receivevoir des informations sur la fluidité du traffic.
[Proposer détour s'il permet de=gagner au moins :]	Cette option permit de régler le gain de temps minimum lorsque vous demandez au système deuggérer un itinéraire de détour. Si le gain de temps estimé par le détour prévu en évitant les incidents de circulation est supérieur au temps défini, le systèmeuggère le nouvel itinéraire de détour. Sinon, le nouvel itinéraire n'est pasuggéré.
[Confirmer détours manuellement]	Cette option permit d'activer ou de désactiver la confirmation manuelle de chaque nouveau calcul.

Moniteur trajet

Active ou désactive l'enregistrement automatique du journal des trajets et vérifie la taille actuelle de la base de données des trajets.

Élément de menu description

[Activer l'enregistrement automatique] Cette option permet d'activer ou de désactiver l'enregistrement automatique du journal des trajets (page 47).

Élément de menu description

[Sauv. journal trajet] Les journaux des déplacements, ainsi que les séquences des positions données par le récepteur GPS peuvent être enregistrés avec les journaux des trajets. Vous pouvez activer l'enregistreur de déplacements lorsque l'enregistreur de trajets est activé (page 47).

[Assistant configuration]

Modifie les paramètres de base du logiciel qui sont utilisés pendant le processus de configuration initiale.

[Synctool]

Cette option permet de démarrer l'outil de synchronisation pour facilcer à la mise à jour de vos cartes (page 64).

Mise à jour de la carte

Vous pouvez mettre à jour le contenu existant, acheter des cartes supplémentaires et activer de nouveaux services sur votre produit. Pour mettre à jour le contenu, téléchargez la mise à jour sur votre périphérique de stockage USB à l'aide de l'ordinateur sur lequel l'outil Navixtras Toolbox est installé. Transférez ensuite les données du périphérique de stockage USB connecté au système de navigation avec l'aide de [SyncTool]. Pour en savoir plus, accédez à l'URL suivante et reportez-vous au document GUIDE « COMMENT METTRE À JOUR ? » https://pioneer.naviextras.com

Connexion bluetooth

1 Activez la fonction Bluetooth du périphérique. 2 Appuyez sur. 3 Touchez, pu

L'écran Bluetooth apparait.

4 Touchez [Connexion]. 5 Touchez.

L'appareil commence à rechercher les périphériques disponibles, puis les affiche dans la liste de périphériques.

Touchez le nom du périphérique Bluetooth.

Une fois le périphérique correctement enregistré, le système établit une connexion Bluetooth. Une fois la connexion établie, le nom du périphérique s'affiche dans la liste.

Remarques

• Si vingt périphériques sont déjà appairés, [Mémoire saturée] s'affiche. Supprimez d'abord un périphérique appairé (page 66).
• Si votre périphérique prend en charge le SSP (Secure Simple Pairing, appariement simple et sécurisé), un nombre à six chiffres apparait sur l'affichage de ce produit. Touchez [Oui] pour appairer le périphérique.
• Si la saisie d'un code PIN est nécessaire, saisissez un code PIN. (Le code PIN par défaut est « 0000 ».)

Conseil

La connexion Bluetooth peut également être effectuée en détectant ce produit depuis le périphérique Bluetooth. Avant l'enregistrement, vérifie que [Visibilité] du menu [Bluetooth] est réglé sur [Act] (page 66). Pour en savoir plus sur le fonctionnement d'un périphérique Bluetooth, consultez les consignes d'utilisation fournies avec le périphérique Bluetooth.

Paramètres de bluetooth

1. Appuyez sur. 2. Touchez, puls. 0

Ne mettez jamais ce produit hors tension et ne déconnectez jamais le périphérique pendant le réglage de Bluetooth.

Élément de menu Description
[Connexion] Connectez, déconnectez ou supprimez manuellement un périphérique Bluetooth. Touchez pour supprimer le périphérique enregistré. Pour connecter manuellement un périphérique Bluetooth enregistré, touchez le nom du périphérique. Pour déconnecter le périphérique, touchez le nom du périphérique connecté dans la liste. REMARQUE Connectez le périphérique Bluetooth manuellement dans les cas suivants: ·Au moins deux périphériques Bluetooth sont enregistrés et vous souhaitez sélectionner manuellement le périphérique à utiliser. ·Vous souhaitez reconnectcer un périphérique Bluetooth déconnecté. Il est impossible d'établier la connexion automatiquement pour une raison ou pour une autre.
[Connexion automatique] [Act] [Dés]	Sélectionnez [Act] pour connecter automatiquement le dernier périphérique Bluetooth connecté.
[Visibilité] [Act] [Dés]	Sélectionnez [Act] pour rendre ce produit visible pour l'autre périphérique.
[Entrée code] Modifiez le code PIN pour la connexion Bluetooth. Le code PIN par défaut est « 0000». 1T ouchez [0] à [9] pour saisir le code PIN (jusqu'à 8 chiffres). 2To uchez
[Information appareil] Affichage du nom de périphérique et de l'adresse de ce produit.
[Effacer mémoire Bluetooth]	Touchez [Effacer] puis [OK] pour effacer la mémoire Bluetooth.

Téléphonie mains libres

Pour utiliser cette fonction, vous devez connecter votre téléphone portable à ce produit via Bluetooth au préalable (page 65).

Pour votre sécurité, évitez de téléphoner dans la mesure du possible en conduisant.

Remarque

Lorsque la langue du système est réglée sur Russe, ABC apparaît. Si vous souhaitez modifier le caractère, touchez plusieurs fois la touche jusqu'à afficher le caractère souhaité.

Effectuer un appel

1 Appuyez sur

2 Touchez.

L'écran de menu téléphone apparaît.

Touchez l'une des icônes d'application sur l'écran de menu téléphone.

①	Les éléments suivants s'affichent. • Nom du téléphone portable en cours d'utilisation • Numéro de liste du téléphone portable en cours d'utilisation • État de la réception du téléphone portable en cours d'utilisation • État de la batterie du téléphone portable en cours d'utilisation
	Utilisation de la liste de numérotation prédéfinie (page 68)
	Utilisation de l'annuaire Sélectionnez un contact dans l'annuaire. Touchez le nom de votrechoix dans la liste, puis sélectionnez le numéro de téléphone. CONSEILS • Les contacts de votre téléphone sont automatiquement transférés sur ce produit. • Mettez l'annuaire à jour manuelle. REMARQUE Le paramètre [Visibilité] de l'écran [Bluetooth] doit être activé (page 66).
	Utilisation de l'historique des appeals Passsez un appel téléphonique à partir d'un appel reçu, d'un appel composé ou d'un appel manqué.
Saisie directe d'un numéro de téléphone Composez le numéro de téléphone, puis touchez pour passer l'appel.
Bascule sur la fonction de reconnaissance vocale (page 69).

Permettre fin à l'appel

1 Touchez.

Enregistrement d'un numéro de téléphone

Vous pouvez enregistrer jusqu'à six numéros prédéfinis par périphérique.

1. Appuyez sur 2. Touchez. 3. Touchez ou

Sur l'écran [Répertoire téléphonique], touchez le nom souhaité pour afficher le numéro de téléphone du contact.

4 Touchez.

Composition d'un numéro à partir de la liste de numérotation prédéfinie

1. Touchez. 2. Touchez une entrée de la liste pour effectuer un appel. L'écran de numérotation apparaît et la numérotation commence.

Suppression d'un numéro de téléphone

1. Appuyez sur 2. Touchez. 3. Touchez. 4. Touchez. 5. Touchez [Oui].

Réception d'un appel

Touchez c afin de répondre à l'appel.

Touchez pour mettre fin à l'appel.

Conseils

• Touchez lors de la réception d'un appel en attente afin de passer à la personne en train de parler.
• Touchez lors de la réception d'un appel en attente afin de rejeter l'appel.

Fonction de reconnaissance vocale

Vous pouvez utiliser la fonction de reconnaissance vocale d'un iPhone ou d'un smartphone.

Remarques

• Lorsqu'un iPhone exécutant iOS 6.1 ou supérieur est utilisé, le mode Siri Eyes Free est disponible avec ce produit.
• Pour utiliser cette fonction avec un smartphone, le périphérique doit être compatible avec Android Auto. Pour utiliser la fonction de reconnaissance vocale avec un smartphone, lancez Android Auto au préalable.

1. Appuyez sur 2. Touchez. 3. Touchez.

La fonction de reconnaissance vocale est lancée et l'écran de commande vocale apparaît.

Conseil

Vous pouvez également lancer la fonction de reconnaissance vocale en appuyant sur

Réduction de l'écran de confirmation de numérotation

1 Touchez.

Conseil

Pour afficher l'écran de confirmation de numérotation, touchez à nouveau.

Remarques

L'écran de confirmation de numérotation ne peut pas être réduit sur l'écran de fonction AV. - Les sources AV ne peuvent pas être sélectionnées même si l'écran de confirmation de numérotation est réduit lorsque vous parlez au téléphone ou recevez un appel entrant.

Paramètres du téléphone

1. Appuyez sur 2. Touchez puis

Élément de menu Description
[Réponse auto] [Act] [Dés]	Sélectionnez [Act] pour répondre automatiquement à un appel entrant.
[Tonalité] [Act] [Dés]	Sélectionnez [Act] si les haut-parleurs n'émettent pas la sonnerie.
[Inverser le nom] Sélectionnez [Oui] pour changer l'ordre du prénom et du nom dans l'annuaire.

Réglage du mode

Au cours d'une conversation, vous pouvez passer en mode privé (parlez directement dans votre téléphone portable).

Touchez ou pour activer ou désactiver le mode.

Réglage du volume d'écoute d'un tiers

Ce produit peut être réglé au volume d'écoute de l'autre partie.

1 Touchez pour basculer entre les trois niveaux de volume.

Remarques relatives à la téléphonie mains libres

• La connexion à tous les téléphones portables dotés de la technologie sans fil Bluetooth n'est pas garantie.
• La distance en visibilité directe entre ce produit et votre téléphone portable doit être de 10 mètres ou moins lors de l'envoi et de la réception d'appels vocaux et de données avec la technologie Bluetooth.
• Avec certains téléphones portables, il se peut que le bip sonore ne soit pas émis par les haut-parleurs.
• Si le mode privé est sélectionné sur le téléphone portable, la téléphonie mains libres peut être désactivée.

Enregistrement et connexion

• Le fonctionnement des téléphones portables varie en fonction du type de téléphone portable. Consultez le manuel d'instructions fourni avec votre téléphone portable pour des instructions détaillées.
• Si le transfert de l'annuaire ne fonctionne pas, déconnectez votre téléphone, puis recommencez l'appairage de votre téléphone vers ce produit.

Effectuer et recevoir des appels

• Il se peut que vous entendiez un bruit dans les situations suivantes :

Lorsque vous répondez au téléphone avec le bouton du téléphone. Lorsque votre interlocuteur raccroche.

• Si votre interlocuteur n'entend pas la conversation du fait d'un écho, diminuez le volume de la téléphonie mains libres.
• Avec certains téléphones portables, même après avoir appuyé sur le bouton de votre téléphone portable pour accepter un appel, la téléphonie mains libres peut ne pas être disponible.
• Le nom enregistré apparait si le numéro de téléphone est déjà enregistré dans l'annuaire. Si le même numéro de téléphone est enregistré sous des noms différents, seul le numéro de téléphone s'affiche.

Journal des appels reçus et des numéros composés

• Vous ne pouvez pas appeler à partir de l'entrée d'un utilisateur inconnu (pas de numéro de téléphone) dans le journal des appels reçus.
• Si des appels sont passés avec votre téléphone portable, aucune donnée de journal n'est enregistrée dans ce produit.

Transferts de l'annuaire

• Si votre téléphone portable comporte plus de 1 000 entrées dans l'annuaire, il se peut que toutes les entrées ne soient pas téléchargées complètement.
• Selon le téléphone, ce produit peut ne pas afficher correctement l'annuaire.
• Si l'annuaire du téléphone contient des données images, il se peut que l'annuaire ne soit pas correctement transféré.
• Sur certains téléphones portables, le transfert de l'annuaire n'est pas possible.

Audio bluetooth

Avant d'utiliser le lecteur audio Bluetooth, enregistrez et connectez le périphérique à ce produit (page 65).

Remarques

• Selon le lecteur audio Bluetooth connecté à ce produit, les opérations disponibles avec ce produit peuvent être limitées aux deux niveaux suivants:
• A2DP (Advanced Audio Distribution Profile, Profil de distribution audio avancée) : seule la lecture de chansons sur votre lecteur audio est possible.
• A2DP et AVRCP (Audio/Video Remote Control Profile, Profil de commande audio/video à distance) : la lecture, la pause, la sélection de chansons, etc. sont possibles.
• Selon le périphérique Bluetooth connecté à ce produit, les opérations disponibles avec ce produit peuvent être limitées ou différer des descriptions de ce document :
• Lorsque vous écoutez des chansons sur votre périphérique Bluetooth, évitez autant que possible d'utiliser un téléphone portable. Si vous essayez de le faire fonctionner, le signal peut provoquer un bruit sur la lecture des chansons.
• Quand vous parlez sur le périphérique Bluetooth connecté à ce produit via Bluetooth, la lecture peut être interrompue.

1Appuyez sur.

2 Touchez, puis.

L'écran de réglage du système apparait.

Touchez [Réglages source AV]. Vérifiez que [Bluetooth Audio] est activé. Appuyez sur. Touchez.

L'écran de la source AV apparaît.

Touchez [Bluetooth Audio].

L'écran de lecture audio Bluetooth apparait.

Écran de lecture audio bluetooth 1

	Bascule entre la lecture et la pause.
	Saute les fichiers vers l'avant ou vers l'arrière. • Lorsque vous appuyez sur , puis touchez ou , vous pouze également sauter des fichiers vers l'avant ou vers l'arrière. • Lorsque vous appuyez sur , puis maintenez votre doigt sur la touche ou , vous pouze également effectuer un retour rapide ou une avance rapide.
	Sélectionne un fichier ou un dossier de la liste pour le litre. REMARQUE Cette fonction est disponible uniquement lorsque la version AVRCP du périphérique Bluetooth est 1.4 ou supérieure.
	Cette touche permet de commuter les périphériques Bluetooth lorsque ceux-ci sont connectés à ce produit via Bluetooth.

Écran de lecture audio bluetooth 2

Règle une plage de lecture repétée.

Lit les fichiers dans un ordre aléatoire.

Wi-Fi

Vous pouvez connecter votre appareil mobile certifié Wi-Fi à ce produit via une connexion Wi-Fi.

Connexion wi-fi

1 Activez la fonction Wi-Fi du périphérique. 2 Appuyez sur. 3 Touchez, pu 4 Touchez [Paramètres Wi-Fi]. 5 Réglez [Wi-Fi] sur [ACTIVÉ]. 6 Touchez [Informations sur l'appareil]. 7 Connectez ce produit avec le nom de réseau affiché dans [Informations sur l'appareil] à partir de l'appareil mobile.

Paramètres de wifi

1 Appuyez sur. 2 Touchez, puis 3 Touchez [Paramètres Wi-Fi].

Remarque

Ce réglage est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

Les éléments de menu varient selon la source.

Élément de menu Description
[Wi-Fi] [ACTIVÉ] [DÉSACTIVÉ]	Active ou désactive la connexion Wi-Fi.
[Informations sur l'appareil]	Affiche le nom de réseau et l'adresse MAC de ce produit.

Audio wifi

Avant d'utiliser le lecteur audio Wi-Fi, connectez l'appareil à ce produit via Apple CarPlay (page 111) ou Android Auto sans fil (page 116).

1. Appuyez sur, puis touchez AV. 2. Touchez [Wi-Fi Audio].

L'écran de lecture audio Wi-Fi apparaît.

Remarques

• [Wi-Fi Audio] indique [Android Auto] lorsque la fonction Android Auto est en cours d'utilisation.
• [Wi-Fi Audio] indique [Apple CarPlay] lorsque la fonction Apple CarPlay est en cours d'utilisation.

Écran audio wi-fi (exemple : apple carplay)

Le fonctionnement de l'audio Wi-Fi avec Apple CarPlay est le même que pour la fonction source iPod. Pour en savoir plus sur le fonctionnement, reportez-vous au fonctionnement de l'iPod (page 104).

Sources AV prises en charge

Vous pouvez utiliser les sources suivantes avec ce produit.

Radio - Radio numérique*1 CD - ROM (fichiers audio ou vidéo compressés sur disque) DVD-Video - Video-CD

Les sources suivantes peuvent être lues ou utilisées en raccordant un périphérique auxiliaire.

• USB · SD^2
• IPod A audio Bluetooth
• Audio Wi-Fi (Apple CarPlay, Android Auto*2)
• Entrée AV (AV) AUX HDMI*3
• Mise en miroir sans fil 1 AVIC-Z930DAB/AVIC-Z830DAB/AVIC-Z730DAB/AVIC-Z7330DAB 2 AVIC-Z930DAB/AVIC-Z830DAB *3 AVIC-Z930DAB

Affichage de l'écran de fonction AV

1 Appuyez sur, puis touchez la touche de fonction AV.

L'écran de fonction AV apparaît.

①	Affiche la liste de sources.
②	Affiche les informations de navigation. Ces informations ne s'affichent pas pour certaines sources.
EQ http://www	Rappelle des courbes d'égalisation (page 143).

Source sur l'écran de sélection de source AV

1 Appuyez sur laits touchez. AV 2 Touchez l'icone de source. Quand vous sélectionnez [Source OFF], la source AV est désactivée.

Source dans la liste de sources

1 Appuyez sur puis touchez la touche de fonction AV. 2 Touchez. 3 Touchez la touche de source. Quand vous sélectionnez [Source OFF], la source AV est désactivée.

Remarque

Cette fonction est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

Changement de l'ordre d'affichage des icônes de source

1 Appuyez sur les touches. AV 2 Maintenez enfoncée l'icône de source, puis faites glisser l'icône vers la position souhaitée.

Changement de l'ordre d'affichage des touches de source

1 Appuyez sur puis touchez la touche de fonction AV. 2 Touchez. 3 Touchez. 4 Faites glisser la touche de source vers la position souhaitée.

Remarque

Cette fonction est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

1 Appuyez sur. 2 Maintenez le doigt sur. AV

• Apparaît en haut à gauche des icônes de source favorite.

Faites glisser jusqu'à la position de votre choix.

Pour terminer le réglage, touchez un endroit de l'écran, sauf pour la zone des icônes de source favorite.

Configuration pour un ipod/iphone ou un smartphone

Lors de l'utilisation d'un iPod/iPhone ou d'un smartphone avec ce produit, configurez les réglages de ce produit en fonction du périphérique à connecter. Cette section décrit les réglages nécessaires pour chaque périphérique.

Remarques

• Les méthodes d'opération peuvent varier selon le modèle d'iPod/iPhone ou de smartphone et sa version logicielle.
• Selon la version logicielle de l'iPod/iPhone ou la version du système d'exploitation du smartphone, ce dernier peut ne pas être compatible avec cet appareil.
• Il est possible que le réglage ne soit pas opérationnel juste après sa modification.
• Ce réglage est disponible uniquement lorsqu'un téléphone mains-libres n'est pas utilisé.
• Le réglage change automatiquement après l'exécution des processus suivants.

-La source est désactivée.

• Vous quittez WebLink, Apple CarPlay ou Android Auto.
• La connexion du smartphone (USB et Bluetooth) est coupée.

Modèles d'ipod/iphone compatibles

·iPhone 7 - iPhone 7 Plus - iPhone SE - iPhone 6s - iPhone 6s Plus - iPhone 6 - iPhone 6 Plus - iPhone 5s - iPhone 5c - iPhone 5 - iPod touch (6e génération) - iPod touch (5e génération) - iPod nano (7e génération)

Selon les modèles d'iPod, il peut ne pas être compatible avec certaines sources AV. Pour en savoir plus sur la compatibilité d'un iPod/iPhone avec ce produit, consultez les informations sur notre site Web.

1. Appuyez sur. 2. Touchez, puls. 3. Touchez [Paramètres liés au smartphone]. 4. Touchez [Config. smartphone]. 5. Touchez [iPhone/iPod].

Les icônes des fonctions disponibles s'affichent.

6Touchez [OK].

Smartphones compatibles

La compatibilité n'est pas garantie avec tous les smartphones. Pour en savoir plus sur la compatibilité d'un smartphone avec ce produit, consultez les informations sur notre site Web.

1. Appuyez sur. 2. Touchez, puis. 3. Touchez [Paramètres liés au smartphone]. 4. Touchez [Config. smartphone]. 5. Touchez [Autres]. 6. Touchez [Android Auto] pour utiliser Android Auto.

Touchez [WebLink] pour utiliser WebLink.

Les icônes des fonctions disponibles s'affichent.

7Touchez [OK].

Radio numérique

Z930DABZ830DABZ730DABZ7330DAB

Commandes du symphoniseur de la radio numérique

Pour améliorer la réception de la radio numérique, utilisez une antenne radio numérique munie d'une entrée d'alimentation fantôme (de type actif). Pioneer recommande d'utiliser AN-DAB1 (vendue séparément) ou CA-AN-DAB.001 (vendue séparément). La consommation électrique de l'antenne radio numérique ne doit pas dépasser 100 mA.

Remarques

• Qualité sonore optimale (proche de celle des CD, bien qu'elle puisse diminuer dans certains cas en vue de diffuser un plus grand nombre de services)
• Réception sans interférences
• Test de diffusion sur certaines stations.

Prise en charge MFN

Lorsque certains ensembles prennent en charge le même composant de service, cette fonction permet de basculer automatiquement sur un autre ensemble ayant une meilleure réception.

Procédure de démarrage

1. Appuyez sur , puis touchez AV. 2. Touchez [Digital Radio].

L'écran Radio numérique apparait.

Remarque

La liste des services est automatiquement mise à jour lorsque vous lancez la fonction Radio numérique pour la première fois. Si la mise à jour réussit, la première station dans la liste des services est automatiquement syntonisée.

Écran de la fonction radio numérique

1	Rappelle de la mémoire le canal préréglé associé à une touche.
6	Enregistre la fréquence de radiodiffusion en cours sur une touche.
>	Cette touche permet d'afficher la liste des canaux préréglés. Sélectionnez un élément dans la liste pour basculer sur le service préréglé.
DAB1	Cette touche permit de sélectionner la bande DAB1, DAB2 ou DAB3.
<	Synthonisation manuelle Si une@mème fréquence comporte plusieurs services, ces touches permettent de sélectionner les services disponibles un à un.
	Synthonisation de recherche L'ensemble le plus-Proche est sélectionné.
	Cette touche permit de mémoriser automatiquement les émissions récentes (mode différé). Pourmettre en pause ou écouter les émissions mémorisées, appuyez de nouveau sur la touche Touchez pour rependre l'émission en direct. REMARQUES • L'émission mémorisée est remplaçée par la dernieré émission. • Si la durée d'interruption d'une sélection est supérieure à la capacité de la mémoire, la lecture reprend au début de la sélection en mémoire.

Cette touche permet de sélectionner un composant de service.

Touchez l’une des catégories suivantes, puis sélectionnez les éléments correspondants.

[Station] : tous les composants de service s'affichent.

[Type de programme] (étiquette du PTY): des recherches sont effectuées en fonction des informations du type de programme.

[Groupe de stations] (étiquette de l'ensemble) : la liste des ensembles s'affiche.

Conseil

Touchez [Mise à jour liste] pour mettre à jour manuellement les informations concernant la liste des stations.

Remarques

• En cas de modification du groupe de stations en cours, l .

Conseils

• Vous pouvez également appuyer sur 2, puis toucher 144 ou 145 pour accéder aux canaux préglés.
• Vous pouvez également appuyer sur 2, puis maintenir votre doigt sur la touche 1 ou 2 et la relâcher pour effectuer la syntonisation de recherche.

Paramètres de DAB

1 Appuyez sur. 2 Touchez, pu

L'écran de réglage du système apparait.

Touchez [Réglages source AV]. Touchez [Paramètres DAB].

Les éléments de menu varient selon la source.

Élément de menu Description
[Interrupt.Infos traffic]* Cette fonction permet de receivevoir les informations routières de la dernière fréquence sélectionnée en interrompant les autres sources.
[DAB+RDS TA] Les informations routières actuelles sont reçues pour DAB et RDS (AN-DAB1 est prioritaire), si celles-ci sont disponibles.
[RDS TA UNIQUEMENT] Les informations routières actuelles sont reçues uniquement pour RDS, si celles-ci sont disponibles.
[TA désact.] Cette fonction est désactivée.
[Poursuite du service]* [Act] [Dés]	Cette fonction permet de rechercher un autre ensemble prénant en charge le même composant de service offrant une(Meilleure réception. S'il n'existe aucun composant de service alternatif ou s'il s'avéré impossible d'améliorer la réception, l'appareil bascule automatiquement sur une émission FM identique.(HARD LINK)
[Soft Link]* [Act] [Dés]	Lorsque la fonction HARD LINK échoue, un autre ensemble prénant en charge un composant de service similaire est syntonisé. S'il n'existe aucun composant de service alternatif ou s'il s'avéré impossible d'améliorer la réception, cette fonction bascule automatiquement sur une émission FM similaire.REMARQUES·Ce réglage est disponible uniquement lorsque vous réglez [Poursuite du service] sur [Act].·Uniquement disponible dans les régions prénant en charge la fonction SOFT LINK.·Le contenu de l'émission du canal sélectionné peut différer de celui du canal original.
[Puissance de l'antenne] [Act] [Dés]	Vous pouvez indiquer si vous souhaitez activer ou non une antenna radio numérique connectée. Pour en savoir plus sur le mode de connexion d'une antenna radio numérique, consultez le manuel d'installation.REMARQUE·Ce réglage est disponible lorsque la source est déactivée.

• Ce réglage est disponible uniquement lorsque [Digital Radio] est sélectionné comme source.

suee

Procédure de démarrage

1. Appuyez sur, puis touchez AV. 2. Touchez [Radio]. L'écran Radio apparaît.

Écran radio

1 6	Rappelle de la mémoire le canal préréglé associé à une touche.
	Enregistre la fréquence de radiodiffusion en cours sur une touche.
>	Cette touche permet d'afficher la liste des canaux préréglés. Sélectionnez un élément dans la liste ([1] à [6]) pour basculer sur le canal préréglé.
FM1 MW	Cette touche permit de selectionner la bande FM1, FM2, FM3, MW ou LW.
Synthonisation manuelle
Syntonisation de recherche ou symponisation de recherche en continu Relâchéz la touche pendant quelques secondes pour passer à la station la plus proche de la fréquence en cours. Maintenez la touche enforcée pendant plusieurs secondes pour procéder à la symponisation de recherche en continu.

Conseils

• Vous pouvez également appuyer sur 2, puis toucher 44 ou 41 pour accéder aux canaux programmés.
• Vous pouvez également appuyer sur, puis maintenir votre doigt sur la touche ou et la relâcher pour effectuer la synchronisation de recherche.

Mise en mémoire des fréquences de radiodiffusion les plus puissantes (BSM)

La fonction BSM (mémoire des métres stations) enregistre automatiquement les six fréquences de diffusion les plus puissantes sur les touches de canaux préréglés [1] à [6].

Remarques

• En mémorisant des fréquences de radiodiffusion avec BSM, il se peut que celles déjà enregistrées soient remplacées.
• Les fréquences de radiodiffusion précédemment mémorisées peuvent rester en mémoire si le nombre de fréquences enregistrées n'a pas atteint la limite.

1 Touchez la touche d'affichage de la liste des canaux préréglés. 2 Touchez pour démarrer une recherche.

Lorsque ce message est affiché, les six fréquences de radiodiffusion les plus puissantes sont mémorisées sous les touches de canaux préréglés dans l'ordre de puissance de leur signal.

Pour annuler le processus de mémorisation

1. Touchez [Annuler].

Paramètres radio

1 Appuyez sur. 2 Touchez, pu

L'écran de réglage du système apparait.

3 Touchez [Réglages source AV]. 4 Touchez [Paramètres radio].

Les éléments de menu varient selon la source.

Élément de menu Description
[Local] [Dés] FM : [Niveau1] [Niveau2] [Niveau3] [Niveau4] MW/LW : [Niveau1] [Niveau2]	La symtonisation de recherche locale vous perméter de rechercher uniquement les stations de radio ayant un signal suffisant. REMARQUE [Niveau4] pour FM et [Niveau2] pour MW/LW sont disponibles uniquement avec les stations émettant les signaux les plus puissants.
[Pas en mode FM]*1 [100kHz] [50kHz]	Sélectionnez le pas de symtonisation de recherche de la bande FM. REMARQUE Le pas de symtonisation reste régle sur [50kHz] en mode de symtonisation manuelle.
[Région]*2 [Act] [Dés]	Indiquez si le code de région doit être vérifié lors de la recherche Auto Pl.
[Fréquence alternative]*2 [Act] [Dés]	Voues pouvez permettre à l'appareil à se symnoniser sur une autre fréquence fournissant la même station.
[Auto Pl]*1 [Act] [Dés]	Cette fonction permet de rechercher automatiquement la station de diffusion avec le même code Pl (identification de programme) parmi toutes les bandes de fréquence lorsque la station de diffusion contient des données RDS. REMARQUE Mème si vous sélectionné [Dés], la recherche d'identifications de programme est automatiquement lancée lorsque le symdonseur ne parvient pas à obtenir une bonne réception.
[Interrupt.Infos traffic]*2*3 Cette fonction permet de receivevoir les informations routières de la première fréquence sélectionnée en interrompant les autres sources. CONSEIL Le réglage sélectionné s'applique également à [Interrupt.Infos traffic] sous [Paramètres DAB].
[DAB+RDS TA] Les informations routières actuelles sont reçues pour DAB et RDS (DAB est prioritaire), si celles-ci sont disponibles.
[RDS TA UNIQUEMENT] Cette fonction permet de receivevoir les informations routières uniquement pour TA DAB+RDS, si celles-ci sont disponibles.
[TA désact.] Cette fonction est désactivée.
[Interrupt. Info traffic]*2*4 [Act] [Dés]	Cette fonction permet de receivevoir les informations routières de laforthème fréquence sélectionnée en interrompant les autres sources.
[Interrupt. Actualités]*2 [Act] [Dés]	Cette fonction permet d'interrompre la source actuellément sélectionnée avec de nouvelles émissions.
[Son Tuner]*2 Cette fonction permet de modifier la qualité sonore du syntoniseur FM.
[Parler] Cette fonction permet de donner la priorité à la réduction du bruit.
[Standard] Cette fonction n'appliqueaucun effet.
[Musique] Cette fonction permet de给予la priorité à la qualité sonore.

1 Ce réglage est disponible lorsque la source est désactivée. 2 Cette fonction est disponible uniquement lorsque vous recevez la bande FM. 3 AVIC-Z930DAB/AVIC-Z830DAB/AVIC-Z730DAB/AVIC-Z7330DAB 4 AVIC-Z630BT/AVIC-Z6330BT

Insertion et éjection d'un disque

Vous pouvez lire un CD musical, un Video-CD ou un DVD-Video normal à l'aide du lecteur intégré de ce produit.

Z930DABZ30DAB

Tenez les mains et les doigts à l'écart de ce produit lorsque vous ouvrez, fermez ou réglez le panneau LCD. Faites particulièrement attention aux mains et aux doigts des enfants.

N'insérez aucun objet autre qu'un disque dans le logement de chargement de disque.

Z930DABZ30DAB

1. Appuyez sur 2. Touchez _ pour ouvrir le panneau LCD. 3. Insérez un disque dans le logement de chargement de disque.

La source change et la lecture démarre.

Z730DABZ30BTZ7330 DABZ6330B

1 Insérez un disque dans le logement de chargement de disque.

La source change et la lecture démarre.

Remarque

Si le disque est déjà inséré, sélectionnez [Disc] comme source de lecture.

Z930DAB Z830DAB

1. Appuyez sur 2. Touchez _ pour ouvrir le panneau LCD. 3. Retirez le disque et appuyez sur

Conseils

Lorsque vous appuyez sur, puis touchez ou, vous pouvez également sauter des fichiers/chapitres vers l'avant ou vers l'arrière. - Lorsque vous appuyez sur 5, puis maintenez votre doigt sur la touche 14 ou 13, vous pouvez également effectuer un retour rapide ou une avance rapide. Lors de la lecture d'un Video-CD sur lequel PBC (contrôle de lecture) est actif, s'affiche. - Vous pouvez régler la taille d'écran pour l'odeur de la réserve (page 156).

Écran de source audio 1

/II	Bascule entre la lecture et la pause.
| | |	Saute les fichiers vers l'avant ou vers l'arrête.
=	Sélectionne une piste dans la liste. Touchez une piste de la liste pour la mise.

Écran de source audio 2

Ces fonctions permettent d'activer la lecture repétée du disque ou de la piste en cours.

Ces fonctions permettent de dire ou pas les pistes dans un ordre aléatoire.

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Écran de source vidéo 1

①	Masque les touches de l'écran tactile. Pour afficher à nouveau les touches, touchez n'importe quel endroit de l'écran.
	Effectue un retour rapide ou une avance rapide. Touchez à nouveau pour change la vitesse de lecture.
	Arrête la lecture.
	Effectue la lecture image par image.
	Effectue la lecture au ralenti. Chaque fois que vous touchez , la vitesse change de quatre plages, dans l'ordre suivant : 1/16 -> 1/8 -> 1/4 -> 1/2
	Effiche le menu DVD. REMARQUE Cette fonction peut ne pas fonctionner correctement avec le contenu de certains disques DVD. Dans ce cas, utilisez les touches de l'écran tactile pour pouvoir utiliser le menu DVD.
	Ces fonctions permettent de commuter le son et la langue des sous-titres.
	Recherche la partie que vous souhaitez dire. Touchez [Title], [Chapter], [10key] ou [Track], puis saisissez le nombre souhaité entre [0] et [9]. Pour démarrer la lecture à partir du nombre que vous avez enregistré, touchez CONSEILS • Pour annuler une saisie numérique, touchez [C]. • Pour les DVD-Video, vous pouvez selectionner [Title], [Chapter] ou [10Key]. • Pour les Video-CD, vous pouvez selectionner [Track] ou [10key]*
	Saute les fichiers/chapitres vers l'avant ou vers l'arrière.
	Effectue un retour rapide ou une avance rapide.

• PBC (contrôle de lecture) uniquement

Écran de source vidéo 2

L-R	Sélectionne la sortie audio [L+R], [Left], [Right] ou [Mix]. Cette fonction est disponible sur les Video-CD et DVD enregistrés avec LPCM audio.
01	Change d'angle de vue (multi-angle). Cette fonction est disponible sur les DVD contenant des enregistrentements multi-angles.
	Ces fonctions permettent d'activer la lecture repétée de tous les fichiers, du chapitre en cours ou du titre en cours.
	Affiche le clavier du menu DVD. Si des éléments du menu DVD apparaissent, les touches de l'écran tactile peuvent les recouvrir. Le cas échéant, sélectionnez un élément au moyen de ces touches. Touchez ↓, ↑, ▲ ou ↓ pour sélectionner l'élement de menu, puis touche ↓. REMARQUE L'affichage du menu varie en fonction du disque. CONSEIL Touchez ↓ pour utiliser le menu DVD directement.
	Reprend la lecture (Signet). Cette fonction est disponible sur les DVD-Video. Vous pouvez<memoriser un point comme signet pour un disque (jusqu'à cinq disques). Pour effacer le signet sur le disque, maintenez cette touche enfoncée.
Return	Revient au point spécifique et lance la lecture à partir de celui-ci. Cette fonction est disponible sur les DVD-Video et Video-CD dotés de la fonction PBC (contrôle de la lecture).

Fichiers compressés

La fonction SD est disponible uniquement pour AVIC-Z930DAB/AVIC-Z830DAB.

Insertion et éjection d'un support

Vous pouvez lire des fichiers audio compressés, des fichiers vidéo compressés ou des fichiers image enregistrés sur un disque ou sur un périphérique de stockage externe.

Attention

Z930DABZ30DAB

Tenez les mains et les doigts à l'écart de ce produit lorsque vous ouvrez, fermez ou régalez le panneau LCD. Faites particulièrement attention aux mains et aux doigts des enfants.

• N'insérez aucun objet autre qu'un disque dans le logement de chargement de disque.
• N'insérez aucun objet autre qu'une carte mémoire SD dans la fente de carte SD.
• Ejecter une carte mémoire SD pendant le transfert de données peut endommager la carte mémoire SD. Assurez-vous d’éjecter la carte mémoire SD en suivant la procédure décrite dans ce manuel.
• N'appuyez pas sur si la carte mémoire SD n'est pas complètement insérée. Vous risqueriez d'endommager la carte.
• N'appuyez pas sur avant que la carte mémoire SD n'ait été complètement retirée. Vous risqueriez d'endommager la carte.

Z930DABZ30DAB

1. Appuyez sur pour ouvrir le panneau LCD. 2. Insérez un disque dans le logement de chargement de disque. La source change et la lecture démarre.

Z730DABZ30BTZ7330 DABZ6330B

1 Insérez un disque dans le logement de chargement de disque.

La source change et la lecture démarre.

Remarque

Si le disque est déjà inséré, sélectionnez [Disc] comme source de lecture.

Z930DABZ30DAB

1. Appuyez sur 2. Touchez _ pour ouvrir le panneau LCD. 3. Retirez le disque et appuyez sur

Z730DAB Z630BT Z7330DAB Z6330BT

1 Appuyez sur

Z930DABZ30DAB

1. Appuyez sur 2. Touchez pour ouvrir le panneau LCD. 3. Insérez une carte mémoire SD dans la fente de carte SD. 4. Appuyez sur

Remarques

• Le présent système n'est pas compatible avec les cartes Multi Media Card (MMC).
• La compatibilité n'est pas garantie avec toutes les cartes mémoire SD.
• Avec certaines cartes mémoire SD, il se peut que ce produit n'atteigne pas sa performance optimale.

Z930DABZ30DAB

1. Appuyez sur 2. Touchez □△ pour ouvrir le panneau LCD. 3. Appuyez délicatement au centre de la carte mémoire SD jusqu'au déclic. 4. Tirez tout droit sur la carte mémoire SD pour la sortir. 5. Appuyez sur

Branchement d'un périphérique de stockage USB

1 Retirez la fiche du port USB du câble USB.

Remarques

• Avec certains périphériques de stockage USB, il se peut que ce produit n'atteigne pas sa performance optimale.
• Le raccordement via un concentrateur USB est impossible.
• Un câble USB est nécessaire pour le raccordement.

①	Câble USB
②	Péripétrique de stockage USB

Remarques

• Vérifiez qu'aucune donnée n'est en cours d'accès avant de désterminer le périphérique de stockage USB.
• Coupez le moteur (ACC OFF) avant de débrancher le périphérique de stockage USB.

Pour un disque

1 Insérez le disque (page 95).

Conseil

Si le disque est déjà inséré, sélectionnez [Disc] comme source de lecture.

Pour usb/sd

1 Insérez la carte mémoire SD dans la fente de carte SD ou branchez le périphérique de stockage USB sur le connecteur USB. 2 Appuyez sur, puis touchez AV.

3 Touchez [USB] ou [SD].

La lecture suit l'ordre des numéros de dossier. Les dossiers sont ignorés s'ils ne contiennent pas de fichiers lisibles.

Remarques

• Pour plus de détails sur l'insertion de la carte SD, reportez-vous à la section Insertion d'une carte mémoire SD (page 96).
• Pour plus de détails sur le branchement du périphérique de stockage USB, reportez-vous à la section Branchement d'un périphérique de stockage USB (page 96).

Conseils

Lorsque vous appuyez sur, puis touchez ou, vous pouvez également sauter des fichiers/chapitres vers l’avant ou vers l’arrière. - Vous pouvez également appuyer sur, puis maintenir votre doigt sur ou sur le fichier audio ou vidéo pour effectuer un retour rapide ou une avance rapide. - Vous pouvez régler la taille d’écran pour les fichiers vidéo et image (page 156).

Affiche l'écran de recherche de liaison.

Touchez le morceau à, puis touchez les informations du morceau après être passé en mode Recherche de musique (page 100).

Conseil

Si vous touchez la pochette, la liste des chansons de l'album s'affiche.

Remarque

Cette fonction est disponible uniquement pour le périphérique de stockage externe (USB, SD).

/II	Bascule entre la lecture et la pause.
	Bascule entre les types de fichiers multimédias suivants. [Music]: fichiers audio compressés [Video]: fichiers video comprés [Photo]: fichiers image
	Saute les fichiers vers l'avant ou vers l'arrête.
	Bascule l'affichage des informations musicales en cours.
	Sélectionne un fichier dans la liste. Touchez un fichier de la liste pour le tire. CONSEIL Touchez une dossier de la liste pour afficher son contenu. Vous pouvez dire un fichier de la liste en le touchant. REMARQUE Lors de la lecture de fichiers audio compressés dans un périphérique de stockage externe (USB, SD), vous pouvez rechercher un fichier à l'aide du mode Recherche de musique (page 100).

Écran de source audio 2 (exemple : USB)

Sélectionne le dossier précédent ou suivant.

Ces fonctions permettent d'activer la lecture repétée de tous les fichiers, du dossier en cours ou du fjichier en cours.

Ces fonctions permettent de dire ou pas les fichiers ou des dossiers dans un ordre aléatoire.

Sélection d'un fichier en mode recherche de musique

Vous peuvent sélectionner les fichiers à lire à l'aide de la liste de catégories si les fichiers contiennent des informations de balise.

Remarques

• Cette fonction est disponible uniquement pour le périphérique de stockage externe (USB, SD).
• Le mode Recherche de musique est désactivé lorsque vous éteignez l'appareil.

1 Touchez.

2 Touchez l'onglet [Tag]. 3 Touchez la catégorie de votre choix pour afficher la liste des fichiers. 4 Touchez l'élément.

Affinez l'élément jusqu'à ce que le titre du morceau ou le nom du fichier souhaité s'affiche dans la liste.

Touchez le titre du morceau ou le nom du fichier souhaité pour démarrer la lecture.

Si la sélection effectuée à l'aide du mode Recherche de musique a été annulée, vous pouvez repasser en mode Recherche de musique en touchant l'onglet [Tag] dans l'écran de la liste des fichiers/dossiers, puis en touchant la piste souhaitée.

Conseil

Une fois que la base de données est créée dans le stockage USB, il est inutile de créer à nouveau la base de données tant que le même contenu est enregistré. Pour passer directement en mode Music Browse, touchez [Tag] avant de sélectionner le morceau.

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Écran de source vidéo (exemple : USB)

1	Masque les touches de l'écran tactile. Pour afficher à nouveau les touches, touchez n'importe quel endroit de l'écran.
/II	Bascule entre la lecture et la pause.
	Bascule entre les types de fichiers multiméielas suivants. [Music]: fichiers audio compressés [Video]: fichiers video compressés [Photo]: fichiers image
	Effectue un retour rapide ou une avance rapide. Touchez à nouveau pour changer la vitesse de lecture.
	Arrête la lecture.
	Effectue la lecture image par image.
	Effectue la lecture au ralenti.
	Ces fonctions permettent d'activer la lecture repétée de tous les fichiers, du dossier en cours ou du fichier en cours.
	Ces fonctions permettent de commuter le son et la langue des sous-titres.
	Sélectionne un fichier dans la liste. Touchez un fichier de la liste pour le dire. CONSEIL Touchez une dossier de la liste pour afficher son contenu. Vous pouvez dire un fichier de la liste en le touchant.

Saute les fichiers vers l'avant ou vers l'arrière.

Effectue un retour rapide ou une avance rapide.

Conseils

• Les fichiers image ne sont pas affichés sur l'écran arrière.
• Appuyez sur, puis maintenez le doigt sur ou sur le fichier image fixe pour effectuer une recherche parmi 10 fichiers image à la fois. Si le fichier en cours de lecture est le premier ou le dernier du dossier, la recherche n'est pas effectuée.

Écran d'images fixes

1	Masque les touches de l'écran tactile. Pour afficher à nouveau les touches, touchez n'importe quel endroit de l'écran.
/ /	Bascule entre la lecture et la pause.
	Bascule entre les types de fichiers multiméias suivants. [Music] : fichiers audio compressés [Video] : fichiers video comprés [Photo] : fichiers image
	Saute les fichiers vers l'avant ou vers l'arrête.
	Sélectionne le dossier précédent ou suivant.
	Tourne l'image affichée de 90° dans le sens horsaire.
Ces fonctions permettent d'activer une plage de lecture repétée pour tous les fichiers ou pour le dossier en cours.
Ces fonctions permettent de dire tous les fichiers dans la plage de lecture répétée en cours ou de ne pas les dire dans un ordre aléatoire.
Sélectionne un fichier dans la liste. Touchez un fichier de la liste pour le dire. CONSEIL Touchez une;dossier de la liste pour afficher son contenu. Vous pouvez dire un fichier de la liste en le touchant.

Connexion de votre ipod

Lorsque vous connectez un iPod à ce produit, les réglages sont automatiquement configurés en fonction du périphérique à connecter.

Remarques

• Selon la génération ou la version de l'iPod, certaines fonctions peuvent ne pas être disponibles.
• Ne supprimez pas l'Apple Music® app de votre iPod, car certaines fonctions peuvent ne pas être disponibles.
• Lors de la connexion d'un iPhone ou d'un iPod touch, quittez toutes les applications avant de connecter le périphérique.

1. Connectez votre iPod via USB. 2. Appuyez sur, puis touchez AV. 3. Touchez [iPod].

Remarque

Pour en savoir plus sur la connexion USB, consultez le manuel d'installation.

Conseils

• Lorsque vous appuyez sur, puis touchez ou, vous pouvez également sauter des fichiers vers l'avant ou vers l'arrière.
• Lorsque vous appuyez sur, puis maintenez votre doigt sur la touche ou, vous pouvez également effectuer un retour rapide ou une avance rapide.

Remarque

Le saut vers l'arrière, le retour rapide et l'avance rapide sont indisponibles pendant la lecture d'Apple Music Radio.

Écran de source audio 1

①	Affiche l'écran de recherche de liaison. Sélectionnez une chanson dans la liste associée à la chanson en cours de lecture. CONSEIL Si vous touchez la pochette, la liste des chansons de l'album s'affiche. REMARQUE Cette fonction n'est pas disponible pendant la lecture Apple Music Radio.
/II	Bascule entre la lecture et la pause.
| | |	Saute les fichiers vers l'avant ou vers l'arrête.
=	Sélectionne une chanson dans la liste. Touchez la catégorie, puis touchez le titre de la liste pour dire la liste sélectionnée. CONSEILS • Si vous utilisez l'anglais comme langue système, la fonction de recherche alphabétique est disponible. Touchez la barre de recherche initiale pour utiliser cette fonction. • Lorsque vous touchez la station Apple Music Radio dans l'écran de la liste, l'écran Apple Music Radio apparait (page 106). REMARQUES • Selon la génération ou la version de l'iPod, certaines fonctions peuvent ne pas être disponibles. • Seuls 16 000orceaux dans l'iPod sont disponibles dans la liste si l'iPod comaporte plus de 16 000orceaux. Lesorceaux disponibles dépendent de l'iPod.

Écran de source audio 2

①	Change la vitesse de lecture d'un livre audio. Normale—Rapide—Lente REMARQUE Il se peut que l'icône de vitesse de lecture d'un livre audio ne change pas en fonction de l'iPod/iPhone connecté.
	Ces fonctions permettent de définir une plage de lecture pour tous les fichiers de la liste sélectionnée ou pour le morceau en cours.
	Ces fonctions permettent de dire les morceaux de l'album ou de la liste sélectionné(e) dans un ordre aléatoire.

Important

Apple Music Radio peut ne pas être disponible selon votre pays ou région. Pour en savoir plus sur Apple Music Radio, visitez le site Web: https://www.apple.com/music/

Remarque

Cette fonction est disponible uniquement lors de l'utilisation de la fonction iPod avec un iPhone 7, un iPhone 7 Plus, un iPhone SE, un iPhone 6s, un iPhone 6s Plus, un iPhone 6, un iPhone 6 Plus, un iPhone 5s, un iPhone 5c, un iPhone 5 ou un iPod touch (5e et 6e générations).

1 Touchez.

2 Touchez [Radio].

Écran apple music radio

/11	Bascule entre la lecture et la pause.
★	Le menu contextuel pour Apple Music Radio s'affiche. • Touchez [Play More Like This] pour dire des chansons similaires à la chanson en cours de lecture. • Touchez [Play Less Like This] pour ne jamais relire la chanson en cours de lecture. • Touchez [Add to iTunes Wish List] pour ajouter la chanson en cours de lecture à la liste de souhaits iTunes.
	REMARQUE Cette fonction peut ne pas être utilisé selon l'état de votre compte Apple Music.
	Saute les pistes vers l'avant.

WebLink vous permet de profiter d'applications de smartphones compatibles dans votre véhicule. Vous pouvez utiliser les applications compatibles WebLink avec le doigt, à savoir par tapotement, glissement, défilement ou balayage sur l'écran de ce produit.

Remarques

• Les mouvements de doigt supportés peuvent varier selon l'application compatible WebLink.
• Pour utiliser WebLink, vous devez tout d'abord installer l'application WebLink Host sur l'iPhone ou le smartphone. Pour en savoir plus sur l'application WebLink Host, rendez-vous sur le site suivant: https://www.abaltatech.com/weblink/ Assurez-vous de lire la section Utilisation de contenus connectés via une application (page 185) avant de procéder à cette opération.
• Il est impossible de dire les fichiers protégés par copyright, tels que DRM.

Attention

Certaines utilisations d'un iPhone ou d'un smartphone pouvant ne pas être légales en conduisant dans votre juridiction, vous devez connaître ces restrictions et les respecter. En cas de doute sur une fonction donnée, ne l'utilisez que lorsque le véhicule est garé. Aucune fonctionnalité ne doit être utilisée tant qu'il n'est pas sur de le faire dans les conditions de conduite rencontrées.

Important

• Pioneer décline toute responsabilité quant à tout problème survenant à la suite d'un contenu d'application incorrect ou défectueux.
• Le contenu et les fonctionnalités des applications prises en charge sont sous la responsabilité des fournisseurs de l'App.
• Dans WebLink, les fonctionnalités accessibles sur ce produit sont limitées pendant la conduite, et les fonctions disponibles sont déterminées par les fournisseurs des App.
• La disponibilité des fonctionnalités WebLink est déterminée par les fournisseurs des App et non pas par Pioneer.
• WebLink permet d'accéder à d'autres applications que celles de la liste qui sont soumises à des limitations pendant la conduite.

Procédure de démarrage

Lorsque vous connectez un iPhone ou un smartphone à ce produit, les réglages sont requis en fonction du périphérique à connecter. Pour en savoir plus, reportez-vous à la Configuration pour un iPod/iPhone ou un smartphone (page 79).

Conseils

• Touchez l'icône de l'application souhaitée après avoir lancé l'application WebLink Host.
• L'application souhaitation est lancée, puis l'écran d'utilisation de l'application apparait.
• Appuyez sur pour revenir à l'écran de menu principal.

Affiche le menu principal de l'écran de source WebLink.

Pour les utilisateurs diphone

1 Connectez votre iPhone à ce produit via USB. Consultez le manuel d'installation. 2 Appuyez sur 3 Touchez. 4 Touchez [WebLink]. 5 Touchez l'icône de votre choix dans l'onglet.

L'application WebLink est lancée.

Remarque

La capacité de lecture vidéo dépend de l'appareil Android connecté.

1 Déverrouillez votre smartphone et connectez-le à ce produit via USB.

Consultez le manuel d'installation.

2. Appuyez sur 3. Touchez. 4. Touchez [WebLink]. 5. Touchez l'icône de votre choix dans l'onglet.

L'application WebLink est lancée.

Utilisation de la fonction de mixage audio

Vous pouvez émettre la source AV de mixage audio et une application pour iPhone ou smartphone quand WebLink est utilisé.

Remarque

Cette fonction peut ne pas être disponible selon l'application ou la source AV.

1 Démarrez WebLink. 2 Appuyez sur VOL (+/-).

Le menu de mixage audio s'affiche à l'écran.

①	Touchez pour couper le son. Touchez à nouveau pour annuler le silencieux.
②	Choisit d'activer ou non la fonction de mixage du son. • Onglet de gauche: La fonction de mixage audio est activée (mixage activé) et le volume de l'App s'affiche. • Onglet de croite: La fonction de mixage audio est désactivée (mixage désactivé). Ceci ne s'affiche pas sur l'écran de fonction AV.
③	Règle le volume audio de l'application.

Apple carplay

Vous pouvez utiliser les applications d’un iPhone avec le doigt, à savoir par glissement, défilement ou balayage sur l’écran de ce produit.

Modèles d'iphone compatibles

Pour plus de détails sur la compatibilité des modèles d'iPhone, consultez le site Web suivant.

Les mouvements de doigt compatibles dépendent de l'application pour l'iPhone.

Attention

Certaines utilisations d'un iPhone pouvant ne pas être légales en conduisant dans votre juridiction, vous devez cerner ces restrictions et les respecter. En cas de doute sur une fonction donnée, ne l'utilisez que lorsque le véhicule est garé. Aucune fonctionnalité ne doit être utilisée tant qu'il n'est pas sur de le faire dans les conditions de conduite rencontrées.

Important

Apple CarPlay peut ne pas être disponible selon notre pays ou région.

Pour en savoir plus sur Apple CarPlay, visitez le site Web :

• Le contenu et les fonctionnalités des applications prises en charge sont sous la responsabilité des fournisseurs de l'App.
• Dans Apple CarPlay, l'utilisation est limitée pendant la conduite, la disponibilité des fonctions et des contenus étant déterminée par les fournisseurs d'App.
• Apple CarPlay permet d'accéder à d'autres applications que celles de la liste qui sont soumises à des limitations pendant la conduite.
• PIONEER N'EST PAS RESPONSABLE ET DÉCLINE TOUTE RESPONSABILITÉ QUANT AUX APPLICATIONS ET CONTENUS TIERS (NON PIONEER), CE QUI INCLUT, SANS LIMITATION, TOUTE INEXACTITUDE OU INFORMATION INCOMPLÉTE.

Réglage de la position de conduite

Pour une utilisation optimale d'Apple CarPlay, réglez correctement la position de conduite en fonction du véhicule. Ce réglage s'applique lors de la prochaine connexion d'un périphérique compatible Apple CarPlay.

1 Appuyez sur. 2 Touchez, puls.

L'écran de réglage du système apparait.

Touchez [Paramètres liés au smartphone]. Touchez [Position de conduite].

[Gauge]

[Droit]

Procédure de démarrage

Lorsque vous connectez un iPhone à ce produit, les réglages sont requis en fonction du périphérique à connecter. Pour en savoir plus, reportez-vous à la Configuration pour un iPod/iPhone ou un smartphone (page 79).

Connexion filaire

1 Connectez un périphérique compatible Apple CarPlay à ce produit via USB. 2 Appuyez sur 3 Touchez. 4 Touchez [Apple CarPlay]. 5 Touchez l'icône Apple CarPlay dans l'onglet.

L'écran de l'application apparait.

Connexion sans fil

Avant d'utiliser Apple CarPlay sans fil, connectez l'appareil à ce produit via Bluetooth et activez Apple CarPlay dans le menu de réglage Bluetooth de l'appareil (page 65).

1 Activez la fonction Wi-Fi du périphérique. 2 Appuyez sur 3 Touchez.

L'écran de recherche d'un appareil apparait.

Touchez =0 puis passez à l'étape 4 puisque l'écran de liste des appareils apparait si Apple CarPlay a déjà été utilisé sans fil avec cet appareil.

Remarque

L'unité ne peut pas détaquer l'appareil, sauf si le menu de réglage Bluetooth ou Apple CarPlay est affiché dans l'écran iPhone.

4 Touchez.

5 Touchez l'appareil de votre choix sur l'écran.

L'unité configure la connexion, puis lance l'application.

Conseil

Vous pouvez également lancer Apple CarPlay avec l'appareil de votre choix en ouvrant le menu de réglage Bluetooth ou Apple CarPlay tout en affichant l'écran de recherche d'un appareil ou la liste des appareils.

Conseil

Vous pouvez utiliser la fonction Siri en appuyant sur l'orsque Apple CarPlay est activé.

Remarques

• Pour en savoir plus sur la connexion USB, consultez le manuel d'installation.
• Si un périphérique compatible Apple CarPlay a été connecté et qu'un autre écran s'affiche, touchez [Apple CarPlay] sur l'écran de menu principal pour afficher l'écran de menu de l'application.
• La connexion Bluetooth avec le périphérique compatible Apple CarPlay se fait automatiquement lors de l'activation d'Apple CarPlay. Lors de l'activation d'Apple CarPlay, seule une connexion audio Bluetooth est possible pour les périphériques autres que le périphérique connecté via Apple CarPlay.
• La téléphonie mains libres via la technologie sans fil Bluetooth est indisponible quand Apple CarPlay est actif. Si Apple CarPlay est activé pendant un appel sur un téléphone portable autre qu'un périphérique compatible Apple CarPlay, la connexion Bluetooth est désactivée à la fin de l'appel.
• Le guidage d'itinéraire utilisant le système de navigation interne s'arrête automatiquement si la fonction de guidage d'itinéraire d'Apple CarPlay est lancée.

Réglage du volume

Vous pouvez régler le volume du guidage séparément du volume du son principal lors de l'utilisation d'Apple CarPlay.

1 Quand apple carplay est actif, appuyez sur VOL (+/-)

Le menu de volume s'affiche à l'écran.

①	Touchez pour couper le son. Touchez à nouveau pour annuler le silencieux.
②	Touchez [+]/[−] pour régler le volume du guidage.
③	Affiche le volume du son principal. Pour régler le volume du son principal, appuyez sur la touche VOL (+/−) de l'appareil.

Remarque

Le menu de volume s'affiche pendant quatre secondes. Si le menu disparaît, appuyez à nouveau sur VOL (+/-). Le menu réapparaît.

Z930DABZ30DAB

Vous pouvez utiliser les applications d'un Android avec le doigt, à savoir par tapotement, glissement, défiling ou balayage sur l'écran de ce produit.

Péripériques android compatibles

Pour plus de détails sur la compatibilité des modèles d'Android, consultez le site Web suivant.

Les mouvements de doigt compatibles dépendent de l'application pour le smartphone.

Attention

Certaines utilisations d'un smartphone pouvant ne pas être légales en conduisant dans votre juridiction, vous devez connaître ces restrictions et les respecter. En cas de doute sur une fonction donnée, ne l'utilisez que lorsque le véhicule est garé. Aucune fonctionnalité ne doit être utilisée tant qu'il n'est pas sur de le faire dans les conditions de conduite rencontrées.

Important

Android Auto peut ne pas être disponible selon votre pays ou région.

Pour en savoir plus sur Android Auto, visitez le site Web d'Aide de Google :

• Le contenu et les fonctionnalités des applications prises en charge sont sous la responsabilité des fournisseurs de l'App.
• Dans Android Auto, l'utilisation est limitée pendant la conduite, la disponibilité des fonctions et des contenus étant déterminée par les fournisseurs d'App.
• Android Auto permet d'accéder à d'autres applications que celles de la liste qui sont soumises à des limitations pendant la conduite.
• PIONEER N'EST PAS RESPONSABLE ET DÉCLINE TOUTE RESPONSABILITÉ QUANT AUX APPLICATIONS ET CONTENUS TIERS (NON PIONEER), CE QUI INCLUT, SANS LIMITATION, TOUTE INEXACTITUDE OU INFORMATION INCOMPLETE.

Réglage de la position de conduite

Pour une utilisation optimale d'Android Auto, réglez correctement la position de conduite en fonction du véhicule. Ce réglage s'applique lors de la prochaine connexion d'un périphérique compatible Android Auto.

1 Appuyez sur. 2 Touchez, puis.

L'écran de réglage du système apparait.

3 Touchez [Paramètres liés au smartphone]. 4 Touchez [Position de conduite].

[Gauge]

[Droit]

Procédure de démarrage

Lorsque vous connectez un smartphone à ce produit, les réglages sont requis en fonction du périphérique à connecter. Pour en savoir plus, reportez-vous à la Configuration pour un iPod/iPhone ou un smartphone (page 79).

Connexion filaire

1 Connectez un périphérique compatible Android Auto™ à ce produit via USB. 2 Appuyez sur 3 Touchez. 4 Touchez [Android Auto]. 5 Touchez l'icône Android Auto dans l'onglet.

Une connexion Bluetooth avec le périphérique compatible Android Auto est automatiquement établie et les connexions Bluetooth avec d'autres périphériques se coupent.

Connexion sans fil

Avant d'utiliser Android Auto sans fil, connectez le périphérique à ce produit via Bluetooth (page 65).

1 Activez la fonction Wi-Fi du périphérique. 2 Appuyez sur 3 Touchez.

L'écran de recherche d'un appareil apparait.

Touchez =0 puis passez à l'étape 4 puisque l'écran de liste des appareils apparaît si Android Auto a déjà été utilisé sans fil avec cet appareil.

Remarque

L'unité ne peut pas détecter l'appareil, sauf si le menu de réglage Bluetooth est affiché dans l'écran du smartphone.

5 Touchez l'appareil de votre choix sur l'écran.

L'unité configure la connexion, puis lance l'application.

Conseil

Vous pouvez utiliser la fonction de reconnaissance vocale en appuyant sur lorsque Android Auto est activé.

Remarques

• Pour en savoir plus sur la connexion USB, consultez le manuel d'installation.
• Si vingt péripériques sont déjà appairés, le message confirmant la suppression du péripérisque enregistré s'affiche. Si vous ne pouvez pas supprimer le péripérisque, touchez [Accepter]. Si vous ne pouvez pas supprimer l'autre péripérisque, touchez [Réglages BT] et supprimez les péripérisques manuellement (page 66).
• Si Android Auto est activé pendant un appel sur un téléphone portable autre qu'un périphérique compatible Android Auto, la connexion Bluetooth bascule vers le périphérique compatible Android Auto à la fin de l'appel.

Réglage du volume

Vous pouvez régler le volume du guidage séparément du volume du son principal lors de l'utilisation d'Android Auto.

Quand android auto est actif, appuyez sur VOL (+ / - )

Le menu de volume s'affiche à l'écran.

①	Touchez pour couper le son. Touchez à nouveau pour annuler le silencieux.
②	Touchez [+]/[-.] pour régler le volume du guidage.
③	Affiche le volume du son principal. Pour régler le volume du son principal, appuyez sur la touche VOL (+/-) de l'appareil.

Remarque

Le menu de volume s'affiche pendant quatre secondes. Si le menu disparaît, appuyez à nouveau sur VOL (+/-). Le menu réapparaît.

Réglage de la fonction de démarrage automatique

Si cette fonction est activée, Android Auto démarre automatiquement lorsqu'un périhérique compatible Android Auto est connecté à ce produit.

Remarque

Android Auto démarre automatiquement uniquement lorsqu'un périphérique compatible Android Auto est correctement connecté à ce produit.

1 Appuyez sur. 2 Touchez, puis 3 Touchez [Paramètres liés au smartphone]. 4 Touchez [Act. auto d'Android Auto] pour sélectionner [Act] ou [Dés].

Z930DAB

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Remarque

Un High Speed HDMI Cable (vendu séparément) est nécessaire pour la connexion. Pour en savoir plus, consultez le manuel d'installation.

Procédure de démarrage

1. Appuyez sur, puis touchez AV. 2. Touchez [HDMI].

L'écran de la source HDMI apparait.

Commandes de base

Écran de source HDMI

①

Masque les touches de l'écran tactile.

Pour afficher à nouveau les touches, touchez n'importe quel endroit de l'écran.

CONSEIL

Vous pouvez régler la taille d'écran pour l'image de la vidéo (page 156).

Vous pouvez afficher la sortie d'image vidéo sur le périphérique connecté à l'entrée vidéo.

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Remarques

• Un câble AV mini-jack (vendu séparément) est nécessaire pour le raccordement. Pour en savoir plus, consultez le manuel d'installation.
• Vous pouvez régler la taille d'écran pour l'ordre de la vidéo (page 156).

Procédure de démarrage

1. Appuyez sur. 2. Touchez, puis. 3. Touchez [Param. d'entrée/sortie]. 4. Vérifiez que [Entrée AUXILIAIRE] est activé. 5. Appuyez sur, puis touchez AV. 6. Touchez [AUX]. L'écran AUX apparait.

Écran aux

①	Masque les touches de l'écran tactile. Pour afficher à nouveau les touches, touchez n'importe quel endroit de l'écran. CONSEIL Vous pouvez régler la taille d'écran pour l'image de la video (page 156).
	Cette fonction permet de basculer entre l'entrée video et l'entrée audio.

Entrée AV

Vous pouvez afficher la sortie d'image vidéo sur la caméra ou le périphérique connecté à l'entrée vidéo. Pour en savoir plus, consultez le manuel d'installation.

Pour des raisons de sécurité, les images vidéo ne sont pas visibles quand le véhicule se déplace. Pour regarder des images vidéo, arrêtez-vous dans un endroit sûr et serrez le frein à main.

Procédure de démarrage

1. Appuyez sur. 2. Touchez, puis 3. Touchez [Param. d'entrée/sorting]. 4. Touchez [Entrée Audio/Viséo]. 5. Touchez [Source] pour la source AV ou [Caméra] pour laamera. 6. Appuyez sur, puis touchez AV. 7. Touchez [AV] pour la source AV ou [Camera View] pour laamera. L'image s'affiche à l'écran.

Remarque

Si [Source] est sélectionné, [Entree 2ème camera] est automatiquement réglé sur [Dés] (page 131).

Écran de source AV

①	Masque les touches de l'écran tactile. Pour afficher à nouveau les touches, touchez n'importe quel endroit de l'écran.

Mise en miroir sans fil

(Cette fonction est disponible uniquement pour un appareil Android.) La mise en miroir sans fil est un affichage sans fil conçu pour permettre en miroir votre appareil mobile sur l'écran de ce produit via une connexion Wi-Fi.

Procédure de démarrage

Les opérations et procédures de mise en miroir sans fil variant en fonction de l'appareil mobile connecté. Reportez-vous au manuel d'instructions fourni avec votre appareil mobile.

Pour des raisons de sécurité, cette fonction est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

1. Appuyez sur. 2. Touchez, puls. 3. Touchez [Paramètres Wi-Fi]. 4. Vérifiez que [Wi-Fi] est activé. 5. Appuyez sur, puis touchez AV. 6. Touchez [Mirroring].

Une connexion est configurée, puis le message d'instruction apparait sur l'écran.

Remarques

• Lorsque la fonction Apple CarPlay ou Android Auto avec connexion sans fil est activée, l'écran de confirmation de la commutation de connexion apparait (la fonction Android Auto est disponible uniquement pour AVIC-Z930DAB/AVIC-Z830DAB). Touchez [OK] pour passer à la mise en miroir sans fil.
• Une fois la connexion Wi-Fi réglée sur [DÉSACTIVÉ], l'écran de confirmation de la connexion apparait. Touchez [Démarrer] pour établir la connexion.

Effectuez une connexion avec mise en miroir sans fil sur l'appareil mobile. Touchez [Oui].

L'écran de mise en miroir sans fil apparait.

Écran de mise en miroir sans fil (exemple)

①	Affiche le plein écran.
[Déconnecter]	Déconnecte la mise en miroir sans fil.

Remarques

L'écran affiché dans l'exemple peut varier selon l'appareil mobile connecté. - Si l'appareil Android n'est pas compatible avec Miracast UIBC, vous ne pouvez pas effectuer l'opération tactile.

Informations sur les équipements du véhicule

Z930DABZ830DABZ730DABZ7330DAB

Utilisation de l'adaptateur de bus du véhicule

En connectant l'adaptateur de bus du véhicule en option, vous pouvez afficher l'état de fonctionnement de la fonction de capteur de stationnement du véhicule et le panneau de commande de la climatisation sur l'écran.

Important

• Pour plus d'informations sur l'installation de l'adaptateur de bus du véhicule, consultez le manuel d'utilisation de l'adaptateur de bus du véhicule.
• Après avoir installé l'adaptateur de bus du véhicule, assurez-vous de vérifier le fonctionnement.
• Pour en savoir plus sur les modèles de véhicule compatibles avec l'adaptateur de bus du véhicule, reportez-vous aux informations de notre site Web.
• Les fonctions et les affichages varient en fonction du modèle du véhicule. Pour en savoir plus sur les fonctions disponibles pour chaque modèle, consultez les informations sur notre site Web.

Écran aide au stationnement

Bascule l'affichage sur l'image de la caméra de rétrovision. L'écran bascule uniquement lorsque la caméra de rétrovision est réglée sur [Act] que le levier de vitesse est en position de marche arrêtée (REVERSE (R)).

Affichage d'informations sur la détection d'obstacles

Cette fonction est uniquement destinée à faciliter la vision du conducteur. Elle ne détecte pas tous les dangers et obstacles et ne remplace pas votre vigilance, votre jugement et votre attention lorsque vous garez votre véhicule.

Remarques

• Cette fonction est disponible uniquement pour les véhicules équipés d'un système de capteur de stationnement. L'écran Aide au stationnement ne s'affiche que lorsque le produit démarre complètement.

1 Activez le capteur d'aide au stationnement sur votre véhicule.

L'écran Aide au stationnement apparaît.

Affichage de l'état de fonctionnement du panneau de commande de la climatisation

Lorsque vous utilisez le panneau de commande de la climatisation du véhicule, l'écran bascule automatiquement sur l'écran A/C Control.

Remarques

• Les réglages du panneau de commande de la climatisation utilisés avant le démarrage de ce produit ne s'affichent pas sur l'écran.
• Les réglages du panneau de commande de la climatisation du véhicule désactivés ne s'affichent pas sur l'écran.
• Si les informations affichées sur l'écran sont inversées pour les côtés gauche et droit du véhicule, modifiez le réseau [Inversion climatisation] sur [Act] (page 133).

Paramètres

Vous pouvez régler divers paramètres dans le menu principal.

Affichage de l'écran de configuration

1 Appuyez sur. 2 Touchez. 3 Touchez l'une des catégories suivantes, puis sélectionnez les options.

Paramètres du système (page 128) Réglages du thème (page 139) Paramètres audio (page 142) Réglages vidéo (page 150) Paramètres de Bluetooth (page 65)

Paramètres du système

Les éléments de menu varient selon la source.

Paramètres liés à la navigation

Élément de menu Description

[Fenêtreinfos navigation] [Act] [Dés]	Vous pouvezCHOISIR d'afficher les informations de guidage de navigation sur l'écran de fonction AV.
[Mode Guide applis/AV] [Act] [Dés]	Vous pouvezCHOISIR de basculer automatiquement sur l'écran de navigation à partir de l'écran AV ou de l'écran de l'application quand votre vehicule approche d'un point de guidage tel qu'une intersection.

Réglages source AV

Élément de menu Description

[Paramètres radio] (page 87)
[Paramètres DAB]* (page 83)
[Bluetooth Audio] [Act] [Dés]	Réglage de l'activation de la source audio Bluetooth.

Paramètres liés au smartphone

Élément de menu Description

[Config. smartphone]	Réglage de l'appareil mobile connecté (page 79).
[Position de conduite] [Droit] [Gaughe]	Réglage de la position de conduite. • Apple CarPlay (page 111) • Android AutoTM (page 115)
[Act. auto d'Android Auto]* [Act] [Dés]	Sélectionnez [Act] pour lancer automatiquement Android Auto quand un pérophérique Android est connecté à l'appareil.

• AVIC-Z930DAB/AVIC-Z830DAB

[Mix auto (iPhone/iPod)] [Act] [Dés]

Vous pouvez indiquer si vous souhaitez effectuer automatiquement ou non le mixage du son provenant d'WebLink et du son de la source AV.

[Paramètres d'entrée/sorting]

Élément de menu Description

[Entrée Audio/Viséo] [Source] [Caméra] [Dés]	Sélectionnez la source d'entrée AV (page 122).
[Entrée AUXILIAIRE] [Act] [Dés]	Réglez cette option sur [Act] pour la source AUX (page 120).

Paramètres de la caméra

Une caméra de rétrovision vendue séparément (ex : ND-BC8) est nécessaire pour utiliser la fonction caméra de rétrovision. (Pour en savoir plus, veuillez consulter votre revendeur.)

Caméra de rétrovisionnée

Ce produit comporte une fonction permettant de basculer automatiquement sur l'image en plein écran de la caméra de rétrovisée installée sur votre véhicule lorsque le levier de vitesse est sur la position REVERSE (R).

Le mode Vue Caméra vous permet également de contrôler les objets dérivant autour de vous lorsque vous conduisez.

Camera pour le mode vue caméra

Vue Caméra peut être affiché en permanence. Veuillez noter qu'avec ce réglage, l'image de la camera n'est pas modifiée pour s'adapter à l'écran et qu'une portion de l'image habituelle de la camera est tronquée.

Pour afficher l'image de la caméra, touchez [Camera View] sur l'écran de sélection de source AV (page 77).

Remarques

• Pour définir laamera de rétrovisée commeamera pour le mode Vue Caméra, réglez [Entree Camera de recul] sur [Act] (page 130). Lors de l'utilisation de la 2e camera, réglez [Entree Audio/Video] sur [Cama] (page 122).
• Lorsque les vues de laamera de rétrovisée et de la 2èmeamera sont toutes les deux disponibles, la touche permettant de changer l'affichage apparait. Appuyez sur cette touche pour basculer l'affichage entre l'image de laamera de rétrovisée et l'image de la 2èmeamera.

Pioneer recommande d'utiliser une caméra reproduisant des images inversées; dans le cas contraire, l'image à l'écran risque d'être inversée.

• Vérifiez immédiatement que l'écran affiche une image de caméra de rétrovision lorsque le levier de vitesses est placé sur la position REVERSE (R) depuis une autre position.
• Lorsque l'écran bascule sur l'image en plein écran de la caméra de rétrovisée pendant la conduite normale, passez au réglage inverse sous [Réglage marche arrêté].
• Si vous touchez pendant l'affichage de l'image de la cámara, l'image affichée s'est intemporairement.
• Lorsque les vues de la caméra de rétrovision et de la 2ème caméra sont toutes les deux disponibles, la touche permettant de changer l'affichage apparait. Appuyez sur cette touche pour basculer l'affichage entre l'image de la caméra de rétrovision et l'image de la 2ème caméra.

Élément de menu Description
[Vue Caméra] [Act] [Dés]	Réglez cette option sur [Act] pour voir l'affichage de la caméra en permanence. (Le même mode est activé quand est touché sur l'écran d'affichage de la caméra. La valeur de réglage est synchronisée.)
	REMARQUES • Pour définir la caméra de rétrovisée comme caméra pour le mode View, réglez [Entrée Caméra de recul] sur [Act] (page 130). • Lorsque vous utilisez la deuxième caméra, réglez [Entrée Audio/Video] sur [Caméra] ou [Entrée 2ème caméra] sur [Act] (les deux paramètres sont synchronisés) (page 131).
	CONSEIL Vouces pouvez également activer cette fonction en touchant [Vue Caméra] sur l'écran de sélection de source AV ou dans la liste de sources.
[Entrée Caméra de recul] [Dés] [Act]	Réglage de l'activation de la第二种 caméra (caméra avant, etc.). Réglage d'activation de la caméra de rétrovisée.
Éléments de menu Description
[Entrée 2ème caméra] [Dés] [Act]	Réglage de l'activation de la deuxième caméra (caméra avant, etc.). Cette fonction est synchronisée avec le paramètre [Entrée Audio/Video].
[Réglage marche arrière] Réglage de la polarité de la caméra de rétrovisée.
[Batterie] La polarité du cable racordé est positive.
[Masse] La polarité du cable racordé est négative.
	REMARQUE En cas de réglage incorrect de la caméra ou de la polarité de la caméra, maintenez la touche le foncée pour libérer l'écran de la caméra de rétrovisée, puis basculez le réglage de la polarité de la caméra sur [Batterie].
[Guide aide stationnement] [Act] [Dés]	Vous pouvez désir d'afficher les directives d'aide au stationnement sur les images de la caméra de rétrovisée lorsque vous faites marche arrière avec votre vehicule.

Élément de menu description

[Réglage guide aide station.]*

Réglage des directives en faisant glisser ou en touchant

Touchez [Par défaut] pour réinitialiser les réglages.

• Lors du réglage des directives, veillez à stationner le véhicule dans un endroit sûr et à serrer le frein à main.
• Avant de descendre de la voiture pour placer les repères, veillez à couper le contact (ACC OFF).
• La portée de projection de la caméra de rétrovision est limitée. Par ailleurs, les directives sur la largeur du véhicule et la distance affichées sur l'image de la caméra de rétrovision peuvent être différentes de la largeur du véhicule et de la distance réelles. (Les directives sont des lignes droites.)
• La qualité de l'image peut se déterminer selon l'environnement d'utilisation, la nuit ou dans un endroit sombre, par exemple.

Remarque

À l'aide de ruban adhésif d'emballage ou équivalent, placez des repères comme indiqué ci-dessous avant de placer les directives afin que ces dernières soient recouvertes par les repères.

• Ce réglage est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

Élément de menu description

[Paramètres Wi-Fi] (page 74)

Mode sécurité

[Act] [Dés]

Sélectionnez le mode de sécurité permettant d'utiliser certaines fonctions uniquement lorsque vous garez le véhicule dans un endroit sûr et serrez le frein de stationnement.

Mode démonstration

[Act] [Dés]

Réglage du mode de démonstration.

Élément de menu description

[Système de langue] Sélectionnez la langue du système.

Remarques

• Si les réglages de la langue intégrée et de la langue sélectionnée sont différents, les informations de texte peuvent ne pas s'afficher correctement.
• Certains caractères peuvent ne pas s'afficher correctement.

Une fois l'adaptateur de bus du véhicule en option connecté, l'affichage gauche/droit de l'écran d'état de la climatisation peut être inversé si l'affichage ne correspond pas à celui du véhicule.

Restaurer les paramètres

Touchez [Restaurer] pour restaurer les réglages par défaut.

Ne coupez pas le moteur lors de la restauration des réglages.

Remarque

Ce réglage est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

Élément de menu description

[Tous les paramètres] Presque tous les réglages ou contenus enregistrés retrouvent leur valeur par défaut.

[Paramètres audio] Restaurez les réglages par défaut de Audio.

Remarque

Ce réglage est disponible lorsque la source est désactivée.

[Paramètres de thème] Restaurez les réglages par défaut de thème.

[Paramètres Bluetooth] Restaurez les réglages par défaut de Bluetooth.

Élément de menu description

[Bip]

[Act] [Dés]

Sélectionnez [Dés] pour désactiver le signal sonore lorsque vous appuyez sur un bouton ou touchez l’écran.

Z7330DABZ6330BT

Si la position des touches de l'écran tactile est décalée par rapport à la position où celles-ci réagissent quand vous touchez l'écran, ajustez leur position sur l'écran tactile.

Remarques

• N'utilisez pas un objet pointu, tel qu'un stylo-bille ou un portemine. Cela risquerait d'endommager l'écran.
• Ne coupez pas le moteur lors de la sauvegarde des données sur la position ajustée.
• Ce réglage est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

Étalonnage écran tactile

1 Touchez les deux coins de l'écran le long des flèches, puis touchez les centres des deux symboles [+] simultanément deux fois.

2 Appuyez sur. Les résultats du réglage sont sauvegardés.

3A Ppuyez de nouveau sur. Effectuez le réglage sur 16 poi

Touchez délicatement le centre du symbole [+] affiché à l'écran.

La cible indique l'ordre.

• Si vous appuyez sur la position précédemment réglée est rétablie.
• Si vous maintenez enfoncé le bouton l'état réglage est annulé.

Maintenez enfoncé.

Les résultats du réglage sont sauvegardés.

Remarque

Ce réglage est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

[Déclencheur variateur d'intensité]

Réglage de la luminosité du variateur.

[Automatique] Passe automatiquement le variateur à allumé ou éteint en fonction de l'allumage ou de l'extinction des phares de votre véhicule.

Passe manuellement le variateur à allumé ou éteint.

[Heure] Passe le variateur à allumé ou éteint à l'heure que vous avez réglée.

[Jour/Nuit] Réglement de la durée du variateur en journée ou la nuit.

Vous pouvez utiliser cette fonction quand [Déclencheur variateur d'intensité] est réglé sur [Manuel].

[Jour] Désactive la fonction de variateur.

[Nuit] Active la fonction de variateur.

Durée de variation d'intensité

Réglez l'heure à laquelle le variateur est activé ou désactivé en faisant glisser les curseurs ou en touchant [Ou]. [Vous pouvez utiliser cette fonction quand [Déclencheur variateur d'intensité] est réglé sur [Heure]].

Conseils

• Chaque fois que vous touchez ou, le curseur se déplace vers l'arrête ou vers l'avant par incréments de 15 minutes.
• Lorsque vous placez les curseurs sur le même point, la durée disponible du variateur est de 0 heures.
• Lorsque le curseur de réglage de l'heure de dés 'activation se trouve complètement à droite, la durée disponible du variateur est de 0 heures.
• Lorsque le curseur de réglage de l'heure d' e désactivation se trouve complètement à droite, la durée disponible du variateur est de 24 heures.

Remarque

L'affichage de l'heure de la barre de réglage de durée du variateur dépend du réglage de l'affichage de l'horloge (page 156).

Vous pouvez ajuster l'image pour chaque source et la caméra de rétrovision.

Par mesure de sécurité, vous ne pouvez pas utiliser certaines des fonctions pendant que le véhicule roule. Pour activer ces fonctions, vous devez accéder dans un endroit sur et serrer le frein à main.

Pour régler le menu suivant, touchez □, ▽.

Élément de menu Description
[Luminosité][-24] à [+24]	Réglez l'intensité du noir.
[Contrast][-24] à [+24]	Réglez le contraste.
[Couleur]*[-24] à [+24]	Réglez la saturation des couleurs.
[Teinte]*[-24] à [+24]	Réglez la tonalité de couleur (la couleur accentuée, rouge ou vert).
[Niv. variateur] [+1] à [+48]	Réglez la luminosité de l'affichage.

Élément de menu description

[Temperature couleur] [-3] à [+3]

Réglez la température de couleur pour obtenir une meilleure balance des blancs.

• Avec certaines images, vous ne pouvez pas régler [Teinte] et [Couleur].

Remarques

• Si vous touchez [Vue arrière] ou [2ème cam.], le mode passe au mode de camera sélectionné. En touchant [Source], [NAV] ou [Apps], vous pouvez revenir au mode sélectionné.
• Les réglages de [Luminosité], [Contrast] et [Niv. variateur] sont mémorisés séparément lorsque les phares de votre véhicule sont éteints (de jour) et allumés (de nuit).
• [Luminosité] et [Contrast] sont commutés automatiquement selon le réglage de [Paramètres de variation d'intensité].
• Il est possible d'activer ou désactiver le réglage ou la durée du [Niv. variateur] (page 135). L'ajustement d'image peut ne pas être disponible avec certaines caméras de rétroviseur.
• Le contenu du réglage peut être mémorisé séparément.

Élément de menu description

[Information système] Affiche la version du micrologiciel.

Conseil

Vous pouvez également vérifier les licences open source des fonctions dont ce produit est équipé en touchant [Licence] dans ce menu.

Élément de menu Description
[Mise à jour système]	PRECAUTION • Le périphérique de stockage externe pour la mise à jour doit uniquement contenir le fichier de mise à jour correct. • Ne mettez jamais ce produit hors tension, n'éjectez jamais la carte mémoire SD ou ne déconnectez jamais le périphérique de stockage USB pendant la mise à jour du micrologiciel. • Vous ne pouvezmettre à jour le micrologiciel que lorsque le vehicule est arrêté et que le frein à main est serré. •给您 ne pourez pasmettre à jour l'ancienne version du micrologiciel une fois le dernier micrologiciel mis à jour.1Téléchargez les fichiers de mise à jour du micrologiciel sur votre ordinateur. 2C onnectez un périphérique de stockage vierge (formaté) à votre ordinateur, puis recherchez le fichier de mise à jour correct et copiez-le sur le périphérique de stockage USB. 3C onnectez le périphérique de stockage externe à ce produit (page 96). 4Dé sactivez la source (page 77). 5A ffichez l'écran de réglage [Système] (page 128). 6T ouchez [Informations système]. 7T ouchez [Mise à jour système]. 8T ouchez [Continuer]. Suivez les instructions à l'écran pour terminer la mise à jour du micrologiciel. REMARQUE Si un message d'erreur apparait sur l'écran, touchez l'afficheur et recommencez les procédures décrites ci-dessus.
[État de l'étalonnage 3D]	Vérifiez l'état d'apprentissage du capteur, comme le degré d'apprentissage. Vous pouze également vérifier les valeurs actuelles du capteur et le nombre total d'impulsions de vitesse. Pour supprimer les résultats appris mémorisés dans le capteur, suivez les instructions ci-dessous. 1T ouchez [Distance] ou [Impuls vit.], puis [Oui]. 2T ouchez [Apprent.], puis [Tt réinitialiser]. CONSEIL Touchez [Tt réinitialiser] pour réinitialiser le capteur après avoir modifié l'angle ou la position d'installation. REMARQUE Si vous touchez [Réinit. Dist.], tous les résultats appris mémorisés dans [Distance] sont effacés.

Élément de menu description

[État de connexion] Vérifiez que les câbles sont correctement raccordés entre ce produit et le véhicule.

[Antenne GPS] Affiche l'état du raccordement entre l'antenne GPS ([OK] ou [NOK]) et la sensibilité de la réception.

Remarque

Si la réception est médiocre, changez l'antenne GPS de place.

[État positionnement] Indique l'état du positionnement (positionnement 3D, positionnement 2D ou pas de positionnement), le nombre de satellites utilisés pour le positionnement (orange), et le nombre de satellites ayant reçu un signal (jaune). Si des signaux de plus de trois satellites sont reçus, la position actuelle peut être mesurée (page 167).

[Installation] Indique si la position d'installation de ce produit est correcte ou non. Si elle est correcte, [OK] s'affiche. Lorsque ce produit est installé à un angle extrême dépassant la limitation de l'angle d'installation, [NOK (angle installation)] s'affiche. Si ce produit change constamment de place et n'est pas fixé solidement en place, [NOK (vibration)] s'affiche.

[Impuls vit.] La valeur d'impulsion de vitesse détectée par ce produit est indiquée.

[Eclairage] Affiche l'état des phares ou des codes du véhicule.

[Marche arrière] Quand le levier de vitesse passe sur « R » (position marche arrière), le signal passe sur [Positif] ou [Négatif]. Le signal affiché varie selon le véhicule.

[CAN BUS véhicule]* Affiche l'état de l'adaptateur CAN BUS véhicule en option.

• AVIC-Z930DAB/AVIC-Z830DAB/AVIC-Z730DAB/AVIC-Z7330DAB

Réglages du thème

Ne coupe pas le moteur pendant l'importation d'une image à partir du périphérique de stockage externe.

Les éléments de menu varient selon la source.

Éléments de menu Description
[Fond d'écran] [HOME] [AV]	Sélectionnez le papier peint parmi les éléments présélectionnés de ce produit ou des images originales via le périphérique externe, comme le périphérique de stockage USB et la carte mémoire SD. CONSEIL Le papier peint peut être choisi parmi les sélections pour l'écran de menu principal et l'écran de fonction AV.
Affichage prédéfini Sélectionne l'affichage d'arrière-plan prédéfini de votrechoix.
(peoplenalisé)* Affiche l'image d'arrière-plan importée depuis lepériphérique de stockage externe. Pour définitir l'image d'un périphérique externe, touchez®, puis sélectionnez l'image souhaïée en touchant lepériphérique de stockage externe souhaïé après avoirconnecté le du périphérique. REMARQUE L'image d'arrière plan doit être utilisée dans les formats suivants. • Fichiers image JPEG (.jpg ou .jpeg) • Taille de données autorisée: 10 Mo ou moins • Taille d'image autorisée: 4 000 pixels × 4 000 pixels ou moins
OFF (Déactivé) Masque l'affichage d'arrière-plan.
[Illumination] Sélectionnez une couleur d'éclairage dans la liste decouleurs ou créez une couleur définie.
Touches colorées La couleur prédéfinie de votre choix est sélectionnée.
(Personnalisé) Affiche l'écran de personnelisation de la couleurd'éclairage. Pour personneliser la couleur définie, touchez®, puis touchez au régler la luminosité et le niveaude rouge, vert et bleu en vue d'activer votre couleurfavorite. Pour+mémoriser la couleur personalisée, maintainez la touche [Memo],enforcée, et la couleur personalisée sera disponible lors du prochain réglage de l'éclairage entouchantCONSEIL Vouces pouvez également ajuster la tonalité de couleur en faisantglisser la barre de couleurs.
(Arc-en-ciel) Bascule progressivement entre les couleurs prédéfiniedes dans l'ordre.
Élement de menu Description
[thème] Sélectionnez la couleur du thème.
CONSEIL
Vouces pouvez prévisualiser l'écran de menu principal ou l'écran de fonction AV en touchant respectivement [HOME] ou [AV].
[Horloge] Sélectionne le style de l'horloge à partir de l'image prédéfinie.
Images prédéfinies Sélectionne le style prédéfini souhaité pour l'horloge.
OFF (Désactivé) Masque l'affichage de l'horloge.
[Écran d'accueil] Sélectionne l'écran de démarrage de l'image préinstallée sur ce produit ou des péripériques externes tels que des péripériques de stockage USB et des cartes mémoire SD.
Images prédéfinies Sélectionne l'image d'écran de démarrage prédéfinie de votrechoix.
(personnalisé)* Affiche l'image d'écran de démarrage importée du péripérique de stockage exter. Pour définir l'image d'un péripérique exter, touchez , puis sélectionnez l'image souhaitée en touchant le péripérique de stockage exter souhaité après avoir connecté le du péripérique.

• Le périphérique de stockage externe est inséré ou branché au préalable pour personnaliser l'image (page 95).

Réplication des réglages

Vous pouvez exporter les réglages effectués sur l'écran [thème] vers un périphérique de stockage externe. Vous pouvez également les importer à partir d'un périphérique de stockage externe.

Ne coupez pas le moteur lors de l'exportation ou de l'importation des réglages.

Remarques

• Si plusieurs périphériques de stockage externe contenant des données disponibles sont connectés à ce produit, l'ordre de priorité pour les cibles vers lesquelles les réglages du thème sont exportés ou depuis lesquelles ils sont importés est le suivant:

Z930DABZ830DAB

Carte mémoire SD Périphérique de stockage USB (USB port 1) Périphérique de stockage USB (USB port 2)

Périphérique de stockage USB (USB port 1) Périphérique de stockage USB (USB port 2)

• Ce réglage est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

Exportation des réglages du thème

1 Réglez le périphérique de stockage externe (page 95). 2 Appuyez sur

3 Touchez puis. 4 Touchez [Exporter]. 5 Touchez l'élément à exporter.

[Illumination]

[thème]

Écran d'accueil

[Tout sélectionné]

6 Touchez [Exporter].

Importation des réglages du thème

1 Réglez le périphérique de stockage externe (page 95). Un message de confirmation de l'importation des données de réglage mémorisées apparaît. 2 Touchez [Importer].

Paramètres audio

Les éléments de menu varient selon la source. Certains éléments de menu deviennent indisponibles quand le volume est coupé ou la source est désactivée.

Éléments de menu Description
[Egaliser graphique] [Super Bass] [Puisant] [Naturel] [Vocal] [Plat] [Perso1] [Perso2]	Sélectionnez ou personnalisez la courbe d'égalisation. Sélectionnez la courbe que vous souhaitez utiliser comme base de votre personalisation, puis touchez la fréquence que vous souhaitez ajuster. CONSEILS · Si vous touchez [Perso1] ou [Perso2], la courbe d'égalisation actuellément mémorisée sous [Perso1] ou [Perso2] est rappelée. · Si la courbe d'égalisation mémorisée sous [Perso1] ou [Perso2] est modifiée, chaque courbe mémorisée est écrasée. · Si vous glissez le doigt sur les barres de plusieurs bandes d'égalisation, les réglages de la courbe d'égalisation prennt la valeur du point touché sur chaque barre. · Si la courbe d'égalisation préréglée autre que [Perso1] ou [Perso2] est modifiée, le réglage de la courbe est écrasé sous [Perso1].
[Fader/Balance]	Touchez ▲ ou ▼ pour régler l'équilibre des haut-parleurs avant/arrière. Réglez [Avant] et [Arrière] sur [0] lors de l'utilisation d'un système à double haut-parleur. Touchez Ⓞ pour régler l'équilibre des haut-parleurs gauche/droite. CONSEIL ·若您 pouvez également régler la valeur en faisant glisser le point sur le tableau affché. REMARQUE Seule la balance peut être réglée lorsque le mode de haut-parleur est défini sur [Mode réseau].
[Niveau silence] Coupez ou atténuez le volume de la source AV et le volume de l'application de l'iPhone ou du smartphone lorsque la sortie de navigation est réglée sur le guidage vocal.
[ATT] Le volume devient inférieur de 20 dB par rapport au volume actuel.
[Silence] Le volume est ramné à 0.
[Dés] Le volume ne change pas.
Élément de menu Description
[Niveau des sources audio][-4] à [+4]	Réglez le niveau du volume sonore de chaque source pour éviter les fortes variations d'amplitude sonore en basculant entre les sources autres que FM.Touchez ◆ pour ↑égler le volume de la source après avoir comparé le niveau de volume du symtonisseur FM avec le niveau de la source.CONSEILSi vous touchez directement la zone dans laquelle le curseur peut être déplaced, le réglage SLA (réglage du niveau de la source) prend la valeur du point touché.REMARQUES· Les réglages sont basés sur le niveau de volume du symtonisseur FM, qui reste inchangé.Cette fonction n'est pas disponible lorsque le symtonisseur FM est sélectionné comme source AV.
[Subwoofer][Act] [Dés]	Sélectionnez l'activation ou la désactivation de la sortie du haut-parleur d'extrêmes graves arrêté de ce produit.REMARQUESi [Dés] est sélectionné, le réglage du haut-parleur d'extrêmes graves n'est pas disponible dans [Niveaux haut-parleurs], [Algènément temporel] et [Filtre].
[Niveau haut-parleurs]Position d'écoute*1*2[Dés] [Avant Gauche][Avant Droit] [Avant][Tout]Mode standard*3[Avant Gauche] [Avant Droit] [Arrière Gauche][Arrière Droit] [Subwoofer]Mode ↑seau*3[Haut gauche] [Haut droit][Moyen gauche] [Moyen droit] [Subwoofer]Niveau de sortie duhaut-parleur[-24] à [10]	Ajustez le niveau de sortie du haut-parleur de la position ↓écoute.1To uchez ◆ ou ◆ pour sélectionner la position ↓écoute, puis sélectionnez le haut-parleur de sortie.2To uchez ◆ ou ◆ pour ajuster le niveau de sortie du haut-parleur ↑électionné.
[Filtre] Sélectionnez un haut-parleur (filtre) pour ajuster la fréquence de coupure du HPF ou du LPF et la pente de chaque haut-parleur (page 149).
Éléments de menu Description
[Paramètres du subwoofer]	Sélectionnez la phase du haut-parleur d'extrêmes graves (page 149).
[Position d'écoute]*1 [Dés] [Avant Gauche] [Avant Droit] [Avant] [Tout]	Sélectionnez la position d'écoute souhaitée comme centre des effets sonores.
[Alignment temporel] [Act] [Dés] Position d'écoute*1*2 [Dés] [Avant Gauche] [Avant Droit] [Avant] [Tout] Mode standard*3*4 [Avant Gauche] [Avant Droit] [Arrière Gauche] [Arrière Droit] [Subwoofer] Mode réseau*3*4 [Haut gauche] [Haut droit] [Moyen gauche] [Moyen droit] [Subwoofer] Distance [0] à [350]	Sélectionnez ou personnelisez les paramètres d'alignement temporel afin de reflérer la distance entre la position de l'auditeur et chaque haut-parleur. Vous devez mesurer la distance entre la tête de l'auditeur et chaque haut-parleur. 1To uchez où pour selectionnerla position d'écoute, puis selectionnez le haut-parleur d'alignement. 2To uchez où pour entrerc la distance entre le haut-parleur sélectionné et la position d'écoute. CONSEIL Si vous touchez [Alignment Temporel activé], l'alignment temporel est obligatoirement désactivé. REMARQUE Cette fonction est disponible uniquement lorsque la position d'écoute est réalisée sur [Avant Gauche] ou [Avant Droit].
[Auto EQ] [Act] [Dés]	Réglez l'égaliser automatiquement ajusté pour s'adapter à l'acoustique du vehicule. Pour utiliser cette fonction, Auto EQ doit être mesure au préalable (page 148).
[Calibrage EQ&TA auto]	Mesure et ajuste automatiquement l'acoustique, l'égaliser et l'alignement temporel du vehicule en fonction de l'intérieur du vehicule (page 148).
[Enregistrer les paramètres]	Enregistrrez les paramètres audio en cours suivants en vue de les rappeler en touchant [OK]: pente, phase du haut-parleur d'extrêmes-graves, niveaux haut-parleurs, Egaliser graphique, HPF/LPF, position d'écoute, filtre, alignment temporel. CONSEIL Lorsque vous touchez [Annuler], vous revenez à l'écran de réglage [Audio].
[Charger les paramètres] Chargez les paramètres audio.
	REMARQUES · [Audio] est disponible uniquement lorsque vous avez déjà enregistré les paramètres audio (page 145). · [Auto EQ & Align.temporel] est disponible uniquement lorsque vous avez déjà effectué la mesure Auto EQ (page 147).
[ASL] Sélectionnez l'un des cinq niveaux pour augmenter le niveau de volume de l'audio selon la vitesse de conduite.
[Accentuation Graves] [0] à [6]	Réglez le niveau d'accentuation des graves.
[Sortie haut-parleur arrêté] [Arr.] [Subwoofer]	Sélectionnez la sortie du haut-parleur arrêté. REMARQUES · Cette fonction est disponible uniquement lorsque le mode de haut-parleur est défini sur [Mode standard]. · Si [Subwoofer] est sélectionné, le réglage du haut-parleur arrêté n'est pas disponible sous [Niveau haut-parleurs], [Alignment temporel] et [Filtre].
[Intensité du son] [Dés] [Bas] [Moy] [Haut]	Cette fonction permet de compenser les déficiencies des basses fréquences et des hautes fréquences à un volume faible. REMARQUE Cette fonction n'est pas disponible lorsque vous passez ou receivez un appel en mode mains libres.
[Contrôle moyen auto.] Cette fonction permet de corriger la différence de niveau audio entre les fichiers musicaux ou les sources.
[Dés] Cette fonction permet de désactiver le réglage du contrôle de niveau automatique.
[Mode1]	Cette fonction permet de corriger légèrement la différence de niveau audio entre les fichiers musicaux ou les sources (pour le signal audio de la plage dynamique étroite).
[Mode2] Cette fonction permet de corriger considérablement la différence de niveau audio entre les fichiers musicaux ou les sources (pour le signal audio de la plage dynamique étendue).
[Sound Retreiver] [Dés] [Mode1] [Mode2]	Cette fonction permet d'améliorer automatiquement le son compressé et de restaurer un son riche. CONSEIL [Mode2] a un effet plus puissant que [Mode1].

*1 [Tout] n'est pas disponible lorsque le mode de haut-parleur est défini sur [Mode réseau].

2 Si vous modifiez le réglage de la position d'écoute, les niveaux de sortie de tous les haut-parleurs changent en fonction de ce réglage. 3 Pour utiliser cette fonction, vous devez accorder l'acoustique du véhicule. *4 Cette fonction est disponible uniquement lorsque le réglage [Position d'écoute] est défini sur [Avant Gauche] ou [Avant Droit].

Réglage automatique de la courbe d'égalisation (auto EQ)

En mesurant l'acoustique du véhicule, la courbe d'égalisation peut être réglée automatiquement en fonction de l'intérieur du véhicule.

Attention

Un son grave (bruit) peut être émis par les haut-parleurs lors de la mesure de l'acoustique du véhicule. N'effectuez jamais de mesure Auto EQ en conduisant.

• és s'il est réalisé dans les conditions suivantes :
• ière est connecté à la sortie du haut-parleur d'extrêmes graves.)
• Quand un haut-parleur est connecté à un amplificateur de puissance délivrant une puissance de sortie supérieure à la capacité de puissance d'entrée du haut-parleur.
• Si aucun microphone de mesure acoustique (vendu séparément) n'est placé înant ainsi une décharge de la batterie. Assurez-vous de placer le microphone à l'emplacement spécifique.

Avant d'utiliser la fonction auto EQ

• Exécutez Auto EQ dans un endroit calme, avec le moteur et la climatisation du véhicule éteints. Coupez également l'alimentation des téléphones de voiture ou des téléphones portables dans le véhicule ou retirez-les au préalable. Sons environnants peuvent empêcher la mesure correcte de l'acoustique du véhicule.
• Assurez-vous d'utiliser le microphone de mesure acoustique (vendu séparément). Utiliser un autre microphone peut empêcher la mesure ou causer une mesure incorrecte de l'acoustique du véhicule.
• Pour réaliser la fonction Auto EQ, les haut-parleurs avant doivent être connectés.
• Lorsque ce produit est connecté à un amplificateur de puissance avec commande du niveau d'entrée, la fonction Auto EQ peut être incapable de fonctionner si le niveau d'entrée de l'amplificateur est réglé en dessous du niveau standard.
• Quand ce produit est raccordé à un amplificateur de puissance avec un LPF (filtre passé-bas), désactivez le LPF avant d'exécuter Auto EQ. Définissez également la fréquence de coupure pour le LPF intégré d'un haut-parleur d'extrêmes graves actif à la fréquence la plus haute.
• L a distance a été calculée par un ordinateur afin d'offrir le salarié optimum et d'assurer des résultats précis. Ne changez pas cette valeur.
• Le son réfléchi dans le véhicule est important et un retard se produit.
• Le LPF sur des haut-parleurs d'extrêmes graves actifs ou des amplificateurs extérieurs retardé lessons graves.
• Si une erreur se produit lors de la mesure, vérifie ce qui suit avant de mesurer l'acoustique du véhicule.

-Haut-parleurs avant (gauche/droite) -Haut-parleurs arrière (gauche/droite) -Bruit -Microphone de mesure acoustique (vendu séparément) -Batterie faible

> Exécution d'auto EQ

Ne coupez pas le moteur pendant que la mesure est en cours.

Remarques

• Auto EQ modifie les paramètres audio comme suit :
• Les réglages de l'équilibreur/de la balance reviennent à la position centrale (page 143).
• Les réglages précédents de Auto EQ sont écrasés.

1 Arrêtez le véhicule dans un endroit calme, fermez toutes les portes, les vitres et le toit ouvrant, puis coupez le moteur.

Si le moteur est laissé en marche, le bruit du moteur peut empêcher la mesure directe de la fonction Auto EQ.

Remarque

Si des restrictions de conduite sont détectées pendant la mesure, la mesure est annulée.

Fixez le microphone de mesure acoustique (vendu séparément) au centre de l'appuie-tête du conducteur, en le dirigeant vers l'avant.

L'Auto EQ peut différer en fonction de l'endroit où vous placez le microphone. Si souhaité, placez le microphone sur le siège du passager avant et exécutez Auto EQ.

3 Débranche l'iPhone ou le smartphone. 4 Allumez le contact (ACC ON).

Si la climatisation ou le dispositif de chauffage du véhicule est en marche, éteignez-le.

5 Réglez la source AV sur [Source OFF] (page 77). 6 Appuyez sur. 7 Touchez, puis 8 Touchez [Calibrage EQ&TA auto]. 9 Connectez le microphone de mesure acoustique (vendu séparément) à ce produit.

Z930DABZ330DAB

Branchez le microphone dans la prise d'entrée du microphone Auto EQ de ce produit (page 6).

Z730DABZ630BTZ7330 DABZ6330B

Branchez le microphone dans la prise d'entrée AUX du panneau arrière de ce produit (consultez le manuel d'installation).

Remarque

Utilisez une rallonge (vendue séparément) si le cordon du microphone (vendu séparément) n'est pas assez long.

10 Touchez [Avant Gauche] ou [Avant Droit] pour sélectionner la position d'écoute en cours. 11 Touchez [Démarrer].

Un compte à rebours de 10 secondes démarre.

Remarque

La connexion Bluetooth est coupée avant le démarrage du processus.

12 Sortez du véhicule et laissez les portières fermées jusqu'à ce que le compte à rebours soit terminé.

Lorsque le compte à rebours est terminé, une tonalité (bruit) de mesure est émise par les haut-parleurs et la mesure Auto EQ démarre.

Attendez que la mesure soit terminée.

Quand Auto EQ est terminé, un message apparait.

Remarque

La durée de la mesure varie en fonction du type de véhicule.

Conseil

Pour arrêter la mesure, touchez [Stop].

Rangez le microphone avec précaution dans la boîte à gants ou dans un autre endroit.

Si le microphone est exposé à la lumière directe du soleil pendant une période prolongée, la température élevée peut causer une déformation, un changement de couleur ou un mauvais fonctionnement.

Réglage de la valeur de la fréquence de coupure

Vous pouvez régler la valeur de la fréquence de coupure de chaque haut-parleur.

Les haut-parleurs suivants peuvent être réglés :

[Mode standard]: Avant, Arrière, Extrêmes-graves.

• Les réglages du haut-parleur d'extrêmes graves sont disponibles uniquement lorsque [Subwoofer] est défini sur [Act].
• Les réglages du haut-parleur arrêté sont disponibles uniquement lorsque [Sortie haut-parleur arrêté] est défini sur [Arr.].

1 Appuyez sur

2 Touchez, puis 3 Touchez [Filtre] ou [Paramètres du subwoofer]. 4 Touchez ou pour passer au haut-parleur suivant. 5 Faites glisser la courbe du graphique pour définir la position de coupure. 6 Faites glisser le point le plus bas du graphique pour définir la pente de coupure. Les éléments suivants peuvent également être régles.

Ples	Bascule la phase du haut-parleur d'extrêmes graves entre la position normale et la position inversée.
LPF/HPF	Commute le paramètre LPF/HPF sur [Act] ou [Dés]. Lorsqu'il est désactivé, le filtre passer-haut ou le filtre passer-bas de chaque haut-parleur peut également être activé en touchant les courbes du graphique.

Réglages vidéo

Les éléments de menu varient selon la source.

[Config. dvd/divx]

Ce réglage est disponible uniquement lorsque [Disc] est sélectionné comme source.

Élément de menu Description
[Langue sous titre]*1*2 Sélectionnez la langue des sous-titres de votrechoix. Si vous sélectionnez [Autres], un écran de saisie du code de langue est affché. Saisissez le code à quatre chiffres de la langue souhaiétée, puis touchez ☑.
[Langue audio]*1*2 Sélectionnez la langue audio de votrechoix. Si vous sélectionnez [Autres], un écran de saisie du code de langue est affché. Saisissez le code à quatre chiffres de la langue souhaiétée, puis touchez ☐.
[Menu langue]*1*2 Sélectionnez la langue des menus de votrechoix. Si vous sélectionnez [Autres], un écran de saisie du code de langue est affché. Saisissez le code à quatre chiffres de la langue souhaiétée, puis touchez ☐.
[Multi Angle] [Act] [Dés]	Sélectionnez cette option pour afficher l'icône d'angle sur l'écran.

Élément de menu description

[Format TV] Réglez le format d'image adapté à votre écran arrêté en

16:9 (écran large) ou en 4:3 (écran normal). (Nous recommandons d'utiliser cette fonction uniquement si vous souhaitez adapter le rapport de format à l'écran arrêté.)

Remarques

• Si vous lisez des disques qui ne disposent pas d'un système panscan, le disque est lu en [Letter Box] même si vous avez sélectionné le réglage [Pan Scan]. Vérifiez que l'emballage du disque comporte la marque 16:9 LB
• Le rapport de format TV ne peut pas être modifié pour certains disques. Pour en savoir plus, reportez-vous aux instructions du disque.

[16:9] Affiche l'image au format d'écran large (16:9) telle qu'elle (réglage initial).

[Letter Box] Applique à l'image la forme d'une boîte aux lettres avec des bandes noires en haut et en bas de l'écran.

[Pan Scan] Coupe l'image sur la droite et la gauche de l'écran.

Éléments de menu Description
[Parental] Définissez les restrictions afin que les enfants ne puissentpas regarder des scènes violentes ou destinées à un publicadulte. Vous pouvez définir le niveau de verrouillageparental par pas comme souhaié.T 0uchez les touches [0] à [9] pour saisir un numérodecode à quatre chiffres.2To uechez Le numéro de code est enregistré et vous pouvez définirle niveau.3T 0uchez un nombre entre [1] et [8] pour sélectionnerler niveau souhaié.Plus le niveau est bas, plus la restriction appliquée eststricte.4To uechez Le niveau de contrôle parental est défini.LE niveau de contrôle parental est défini.REMARQUES· Nous vous recommendons de garder trace de votre numéro decode au cas où vous l'oublieriez.· Le niveau de verrouillage parental est enregistré sur le disque.Vous pouvez le vérifier en le recherche sur l'emballage dudisque, la plaquette fournie ou le disque lui-même. Vous nepouvez pas utiliser le verrouillage parental avec des disques qui ne disposent pas d'un niveau de verrouillage parental enregistré.Pour certains disques, le verrouillage parental peut uniquementignorer certaines scènes, après lesquelles la lecture normalereprene. Pour en savoir plus, reportez-vous aux instructions dudisque.Lorsque vous définissez un niveau de contrôle parental puis lisezun disque compteant un contrôle parental, des indications dedaisie d'un numéro de code peuvent s'afficher. Dans ce cas, lalecture commencera une fois le numéro de code correct saisi.
[DivX® video à lademande]	Affiche le code d'enregistrement et de désenregistrementde ce produit pour enregistrer ce produit auprès de vosetourisseur de contenu DivX VOD afin de dire du contenuDivX® VOD (video à la demande) sur ce produit.CONSEILPour ce faire, générez un code d'enregistrement DivX VOD etsoumettez-le à votre fournisseur.[Code d'enregistrement] compte 10 chiffres.[Code de désenregistrement] compte 8 chiffres.REMARQUEPrénez note de votre code, car vous en aurez besoin pour vovensen registrar ou vous désenRegistrar auprès de votre fournisseurDivX VOD.

Élément de menu description

[Lecture DVD automatique] [Act] [Dés]

Sélectionnez cette option pour afficher automatiquement le menu DVD et lancer la lecture à partir du premier chapitre du premier titre lorsqu'un disque DVD contenant un menu DVD est inséré.

Remarque

Certains DVD peuvent ne pas fonctionner normalement. Si cette fonction est déficiente, désactivez-la et démarrez la lecture.

Vous pouvez changer la langue en touchant la touche de changement de langue pendant la lecture. Le réglage effectué ici n'est pas affecté même si vous changez la langue pendant la lecture à l'aide de la touche appropriée.

Élément de menu description

[Durée image diaporama] [5sec] [10sec] [15sec] [Manuel]

Sélectionnez l'intervalle des diaporamas de fichier image sur ce produit.

Élément de menu description

[AV] [Automatique] [PAL] [NTSC] [PAL-M] [PAL-N] [SECAM] Sélectionnez le réglage de signal video adapté lorsque vous connectez ce produit à un équipement AV.

[AUX] [Automatique] [PAL] [NTSC] [PAL-M] [PAL-N] [SECAM] Sélectionnez le réglage de signal video adapté lorsqu'you connectez ce produit à un équipement AUX.

[CAMERA] Sélectionnez le réglage de signal vidéo adapté lorsqu'you connectez ce produit à une CAMARA de recul. [Automatique] [PAL] [NTSC] [PAL-M] [PAL-N] [SECAM]

Élément de menu description

[Format vidéo de sortie] [PAL] [NTSC]

Bascule le format de sortie vidéo de l'écran arrière entre PAL et NTSC.

Menu de favoris

L'enregistrement de vos éléments de menu favoris dans des raccourcis vous permet d'accéder rapidement à l'écran de menu enregistré en touchant simplement l'écran [Favoris].

Remarque

Il est possible d'enregistrer jusqu'à 12 éléments dans le menu des favoris.

Création d'un raccourci

1. Appuyez sur, puis touchez. 2. Touchez l'icône en forme d'étoile de l'élément de menu. L'icône en forme d'étoile du menu sélectionné est remplie.

Conseil

Pour annuler l'enregistrement, touchez de nouveau l'icône en forme d'étoile dans la colonne des menus.

Sélection d'un raccourci

1 Appuyez sur, puis touchez. 2 Touchez. 3 Touchez l'élément de menu.

Suppression d'un raccourci

1 Appuyez sur, puis touchez. 2 Touchez. 3 Maintenez le doigt sur la colonne du menu des favors.

L'élément de menu sélectionné est supprimé de l'écran [Favoris].

Conseil

Vous pouvez également supprimer un raccourci en maintenant le doigt sur la colonne du menu enregistré.

Réglage de l'heure et de la date

1 Touchez l'heure actuelle sur l'écran. 2 Touchez l'un des éléments à régler.

• Vous pouvez transformer le format d'affichage de l'heure en [12 heures] ou [24 heures]. Vous pouvez modifier l'ordre du format d'affichage de la date : Jour-mois, mois-jour.

Changement du mode écran large

Vous pouvez régler le mode d'écran pour l'écran AV et les fichiers image.

Touchez la touche du mode d'affichage de l'écran.

①	Touché du mode d'affichage de l'écran

2 Touchez le mode souhaité.

[Full] Une image 4:3 est agrandie horizontally unquivalent, ce qui vous permet de bénéficier d'une image complète.

[Zoom] Une image 4:3 est agrandie dans les mêmes proportions verticalément et horizontallement.

[Normal] Une image 4:3 est affichée normalement, sans modifier sa proportion.

[Trimming]	Une image est affichée sur tout l'écran avec le rapport longueur/hauteur laissez telquel. Si le rapport d'écran est différent de l'image, l'image peut être affichée en partie coupée en haut, en bas ou sur les côtés.
	REMARQUE
	[Trimming] concerne uniquement les fichiers image.

Conseils

• Des réglages différents peuvent être mémorisés pour chaque source vidéo.
• Lorsqu'une vidéo est affichée dans un mode écran large différent de son rapport de format d'origine, elle peut apparaître différente.
• L'image vidéo est plus grossière lorsqu'elle est affichée en mode [Zoom].

Remarques

• Les fichiers image peuvent être réglés sur [Normal] ou [Trimming] en mode écran large.
• Ce réglage est disponible uniquement lorsque vous arrêtez votre véhicule dans un endroit sûr et serrez le frein à main.

Sélection de la vidéo pour l'écran arrière

Vous pouvez choisir de montrer la même image que l'écran avant ou de montrer la source sélectionnée sur l'écran arrière.

Remarques

• Les fichiers vidéo du périphérique de stockage externe ne sont pas disponibles en tant que source pour l'écran arrêté lorsque [Apple CarPlay] est activé.
• Les fichiers vidéo du périp ndroid Auto] est activé sous [Config. smartphone].*
• AVIC-Z930DAB/AVIC-Z830DAB

1. Appuyez sur, puis touchez AV. 2. Touchez [Rear]. 3. Touchez la source que vous souhaitez afficher sur l'écran arrière.

[Mirror] La video su r l'écran avant de ce produit est émise sur l'écran arrêt. REMARQUE Toutes lesVIDEOS ou tous les sons ne peuvent pas être émis sur l'écran arrêt.

[DVD/CD] La video et le son d'un disque sont émis sur l'écran arrêt. REMARQUE Les types de video compatibles sont DVD-V, Video-CD, DivX, MPEG-1, MPEG-2 et MPEG-4 uniquement.

[USB1] La video et le son du périphérique de stockage USB sont émis sur l'écran arrêt. REMARQUES • Le seul port prénant en charge l'écran arrêté est le port USB 1. • Les types de fichier compatibles sont MPEG-4, H.264, WMV, MKV et FLV uniquement.

[SD]* La video et le son des cartes mémoire SD sont émis sur l'écran arrière.RemARQUELes types de fichier compatibles sont MPEG-4, H.264, WMV, MKV et FLVuniquement.

[AV] La video et/oule son de la source d'entrée AV est/sonémis sur l'écran arrière.RemARQUEL'image video et le son sont émis uniquement lorsque [Entrée Audio/Video] estréglésur [Source] (page 122).

[Source OFF] Rien ne s'affiche sur l'écran arrière.

• AVIC-Z930DAB/AVIC-Z830DAB

Paramétrage de la fonction antivol

Vous pouvez définir un mot de passe pour ce produit. Si le fil conducteur de secours est coupé après la définition du mot de passe, ce produit vous invitera à saisir le mot de passe lors du prochain redémarrage.

Important

Si vous avez oublié votre mot de passe, contactez le centre de service Pioneer le plus proche.

Réglage du mot de passe

1 Appuyez sur 2 Touchez, puis 3 Touchez le 1, puis le 2, puis le 3.

4 Touchez [Définir le mot de passe]. 5 Saisissez le mot de passe.

Vous pouvez saisir entre 5 et 16 caractères pour un mot de passe.

6 Touchez [Go]. 7 Saisissez un rappel de mot de passe.

Voussouspoucez saisir jusqu'à40caractères pour un rappel de mot de passé.

Touchez [Go]. Si vous souhaitez changer le mot de passer, saisissez le mot de passer actuel, puis saisissez le nouveau mot de passer. Vérifiez le mot de passer, puis touchez [OK].

Suppression du mot de passe

Le mot de passe actuel et la question associée peuvent être supprimés.

1. Appuyez sur 2. Touchez, puis 3. Touchez le 1, puis le 2, puis le 3 (page 158). 4. Touchez [Effacer mot de passe]. 5. Touchez [Oui]. 6. Touchez [OK]. 7. Saisissez le mot de passe actuel. 8. Touchez [Go].

Un message indiquant que le réglage de sécurité est annulé apparaît.

Restauration des réglages par défaut du produit

Vouloir ou restaurer les réglages ou le contenu enregistré par défaut depuis [Restaurer les paramètres] dans le menu [Système] (page 133).

Dépannage

Si vous rencontrez des problèmes en utilisant ce produit, consultez cette section. Les problèmes les plus courants sont indiqués ci-dessous, avec les causes probables et les solutions. Si vous ne trouvez pas de solution à votre problème ici, contactez votre revendeur ou le centre de service Pioneer agréé le plus proche.

Problèmes courants

Un écran noir s'affiche, l'opération est donc impossible via les touches de l'écran tactile.

Le mode [Power OFF] est actif. - Appuyez sur n'importe quelle touche de ce produit pour annuler le mode. - Maintenez la touche enfoncée pour libérer l'écran de la caméra de rétrovision, puis basculez le réglage de la polarité de la caméra sur [Batterie].

Problèmes avec l'écran de commandes AV

Impossible de dire le CD ou DVD.

Le disque a été inséré à l'envers. Insérez le disque avec l'étiquette vers le haut.

→ Le disque est sale. - Nettoyez le disque.

Le disque est fissuré ou endommagé. -Insérez un disque rond normal.

Les fichiers du disque sont dans un format incorrect. - Vérifiez le format des fichiers.

Le format du disque ne peut pas être lu.

-Changez de disque. Le type de disque chargé n'est pas compatible avec ce produit. -Vérifiez le type du disque.

Un message d'alerte s'affiche à l'écran indiquant que la vidéo ne peut pas apparaître.

Le fil du frein à main n'est pas branché ou le frein à main n'est pas serré. - Branchez correctement le fil du frein à main et serrez le frein à main. - Le verrouillage par frein à main est activé. - Stationnez votre véhicule en lieu sûr et serrez le frein à main.

Aucune sortie vidéo sur le matériel connecté.

Le réglage [Entrée Audio/Vidéo] ou [Entrée AUXILIAIRE] est incorrect. - Rectifiez les réglages.

Les sauts audio ou vidéo.

Le produit n'est pas fermement fixé. - Fixez-le fermement.

Aucun son n'est émis. Le niveau du volume n'augmente pas.

→ Les câbles ne sont pas branchés correctement. - Branchez correctement les câbles.

Le système est en mode de lecture d'image fixe, ralenti ou image par image d'un DVD-Video. - Il n'y aeldom son en mode de lecture d'image fixe, ralenti ou image par image d'un DVD-Video. Le système est en pause ou exécute un retard ou une avance rapide pendant la lecture du disque.

• Pour tout autre support qu'un CD musical (CD-DA), il n'y a pas de son en retard ou avance rapide.

L'icone s'affiche, l'opération est donc impossible.

L'opération n'est pas compatible avec la configuration vidéo. - L'opération est impossible. (Par exemple, le DVD en cours de lecture ne possède pas cet angle, ce système audio, cette langue de sous-titre, etc.)

La lecture des données est impossible pendant la lecture du disque. - Arrêtez une fois la lecture, puis reprenez-la.

L'image est étirée, avec un ratio hauteur/largeur incorrect.

Le réglage du rapport n'est pas correct pour l'affichage. Sélectionnez le réglage approprié pour cette image.

Un message de contrôle parental s'affiche, la lecture du DVD est donc impossible.

Déverrouillage parental est actif. -Désactivez le verrouillage parental ou changez le niveau.

Le contrôle parental concernant la lecture du DVD ne peut pas être annulé.

Le numéro de code est incorrect. - Saisissez le numéro de code correct.

La vidéo DVD n'est pas lue avec la langue audio/de sous-titrage spécifique dans [config. dvd/divx]

Le DVD ne prend pas en charge la langue sélectionnée sous [Config. DVD/DivX].

-La lecture dans la langue sélectionnée est impossible si la langue

sélectionnée sous [Config. DVD/DivX] n'est pas enregistrée sur le disque.

L'image est très trouble et déformée pendant la lecture.

Le disque contient un signal interdisant la copie. (Certains disques peuvent en disposer.) - Étant donné que le produit est compatible avec le système de protection contre la copie analogue CopyGuard, des bandes horizontales ou autres imperfections peuvent affecter l'image lorsqu'un disque pourvu de ce type de signal de protection est visionné sur certains écrans. Ceci n'est pas un dysfonctionnement.

L'ipod ne peut pas être mis en marche.

L'iPod est bloqué.

• Reconnectez l'iPod avec le câble d'interface USB pour iPod/iPhone. Mettez à jour la version logicielle de l'iPod.

Une erreur s'est produite.

• Reconnectez l'iPod avec le câble d'interface USB pour iPod/iPhone.
• Stationnez votre véhicule en lieu sûr et coupez le contact (ACC OFF). Ensuite, rallumez le contact (ACC ON). - Mettez à jour la version logicielle de l'iPod.

Les câbles ne sont pas branchés correctement. - Branchez correctement les câbles.

Aucun son ne sort de l'ipod.

Le sens de sortie du son peut automatiquement changer lorsque des connexions Bluetooth et USB sont utilisées simultanément. - Utilisez l'iPod pour modifier le sens de sortie du son.

Problèmes avec l'écran du téléphone

Il est impossible d'appeler parce que les touches de l'écran tactile pour composer un numéro sont inactives.

Votre téléphone est hors réseau.

Réessayez après être revenu dans une zone couverte.

La connexion entre le téléphone portable et ce produit est impossible.

-Suivez la procédure de connexion.

Un écran noir s'affiche.

Pendant que vous utilisez une application, celle-ci a été interrompue du côté du smartphone. - Appuyez sur pour afficher l'écran du menu principal. Le système d'exploitation du smartphone peut être en attente d'opérations sur l'écran. - Arrêtez le véhicule dans un lieu sûr et vérifiez l'écran du smartphone.

L'écran s'affiche, mais l'opération ne s'effectue absolument pas.

Une erreur s'est produite. - Stationnez votre véhicule en lieu sûr et coupez le contact (ACC OFF). Ensuite, rallumez le contact (ACC ON). - Si un périphérique Android est connecté, coupez la connexion Bluetooth depuis ce produit, puis rétablissez-la.

Le smartphone n'est pas chargé.

→ La recharge s'est arrêtée, car la température du smartphone a augmenté en raison de son utilisation prolongée pendant la recharge.

Débranchez le smartphone du câble et patientez jusqu'à ce qu'il refroidisse. → La batterie a consommé plus d'énergie qu'elle n'a été rechargée. - Ce problème peut être résolu en interrompant les services inutiles sur le smartphone.

L'état du véhicule pour la marche avant et la marche arrêtée est inversé.

Comme une partie de l'état du véhicule est envoyée au périphérique connecté lorsque vous utilisez la fonction Android Auto, ce problème se produit lorsque le réglage de la polarité de la marche arrêté de ce produit est incorrect.

Vérifiez la polarité et sélectionnez à nouveau le réglage correct.

Messages d'erreur

Quand des problèmes se produisent avec ce produit, un message d'erreur apparait à l'écran. Reportez-vous au tableau ci-dessous pour identifier le problème, puis effectuez l'action corrective suggérée. Si l'erreur persiste, enregistrez le message d'erreur et contactez votre revendeur ou le centre de service Pioneer le plus proche.

Erreur AMP.

Ce produit ne fonctionne pas ou le branchement des haut-parleurs est incorrect ; le circuit de protection est activé.

Vérifiez le branchement des haut-parleurs. Si le message ne disparait toujours pas, même après avoir coupé/allumé le moteur, contactez votre revendeur ou un centre de service Pioneer agréé pour obtenir de l'aide.

La température du produit est en dehors de la plage de fonctionnement normal. - Patientez jusqu'à ce que la température du produit revienne dans la plage de fonctionnement normal.

Surchauffe de l'appareil. Le système sera automatiquement arrêté dans 1 minute. Pour remédier à ce problème, vous pouvez redémarrer l'appareil en coupant, puis en remettant le contact. Si ce message reste affiché, il se peut que l'appareil ait un problème.

La température est trop élevée pour que ce produit puisse fonctionner. - Suivez les instructions affichées à l'écran. Si cela ne résout pas le problème, contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Problème matériel. Positionnement impossible. Contactez votre distributeur ou le centre de service Pioneer.

L'affichage de la position du véhicule est impossible en raison d'une défaillance matérielle. Contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Pas d'antenne GPS. Vérifiez la connexion et le positionnement de l'antenne.

La réception GPS est perdue. - Vérifiez le branchement de l'antenne. Si le message ne disparait toujours pas, même après avoir coupé/allumé le moteur, contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Problème avec l'antenne GPS. Contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Le fil de l'antenne GPS est en court-circuit. - Contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Impulsion de vitesse déconnectée. L'étalonnage ne sera pas précis sans impulsions de vitesse.

Le capteur d'impulsion de vitesse n'est pas connecté correctement. - Contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Erreur de capteur. Contactez votre revendeur ou le centre technique Pioneer.

Une erreur est survenue au niveau du capteur. — Contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Détecttion d'impulsions de vitesse anormales.

Impossible de détecter correctement l'impulsion de vitesse. - Contactez votre revendeur ou un centre Pioneer agréé pour obtenir de l'aide.

Détection de changements dans la position ou l'angle d'installation. L'unité principale met à jour les données d'apprentissage du capteur.

Les variations de l'angle ou de la position d'installation sont détectées. Attendez la fin de l'apprentissage du capteur.

L'information d'impulsion de vitesse véhicule n'est pas connectée. Le système fonctionnera en mode hybride simple.

Le câble d'impulsion de vitesse n'est pas connecté.

-L'impulsion de vitesse ne peut pas être détectée si le cable d'impulsion de vitesse n'est pas connectécorrectement.

Erreur antenne

Le branchement de l'antenne est incorrect ou une tension inhabituelle a été détectée.

-Coupez immédiatement le moteur (ACC OFF) et branchez correctement l'antenne. Avec le branchement, rallumez le contact (ACC ON).

Disque

Le disque est sale. - Nettoyez le disque. Le disque est rayé. - Changez de disque. Le disque est inséré à l'envers. - Vérifiez que le disque est placé correctement. Il y a une erreur électrique ou mécanique. - Appuyez sur le bouton RESET.

Région DVD différente

Le disque n'a pas le même numéro de région que ce produit.

- Remplacez le DVD par un autre ayant un numéro de région correct.

Disque illisible

Ce type de disque ne peut pas être lu sur ce produit.

- Remplacez le disque par un disque pouvant être lu sur ce produit.

Fichier illisible

Ce type de fichier ne peut pas être lu sur ce produit. - Sélectionnez un fichier pouvant être lu.

Passer

Le disque inséré contient des fichiers protégés par DRM. - Les fichiers protégés sont ignorés.

Protégé

Tous les fichiers du disque inséré ont du contenu DRM. - Changez de disque.

La location divx a expiré

Le disque inséré contient du contenu DivX VOD expiré. - Sélectionnez un fichier pouvant être lu.

Résolution vidéo non-compatible

Des fichiers ne pouvant pas être lus sur le produit sont inclus dans le fichier. - Sélectionnez un fichier pouvant être lu.

Écriture impossible sur mémoire flash.

L'historique de lecture des contenus VOD ne peut pas être enregistré pour une raison inconnue.

- Réessayez. - Si le message apparait souvent, contactez votre revendeur.

Votre appareil n'est pas autorisé à lire cette vidéo protégée divx.

Le code d'enregistrement DivX du produit n'a pas été autorisé par le fournisseur de contenu DivX VOD. - Enregistrez ce produit auprès du fournisseur de contenu DivX VOD.

Taux d'image vidéo non compatible

La cadence du fichier DivX est supérieure à 30 ips. - Sélectionnez un fichier pouvant être lu.

Format audio non compatible

Ce type de fichier n'est pas pris en charge sur ce produit. - Sélectionnez un fichier pouvant être lu.

Péripétrique de stockage externe (USB, SD)

La fonction SD est disponible uniquement pour AVIC-Z930DAB/AVIC-Z830DAB.

ERROR-02-9X/-DX

Erreur de communication. - Coupez le contact, puis rallumez-le. - Déconnectez le périphérique de stockage USB. - Changez de source. Puis revenez au périphérique de stockage USB.

Fichier illisible

Le périphérique de stockage externe ne contient aucun fichier lisible (USB, SD). - Vérifiez que les fichiers du périphérique de stockage externe (USB, SD) sont compatibles avec ce produit. La sécurité du périphérique de stockage externe (USB, SD) connecté est activée. Suivez les instructions du périphérique de stockage externe (USB, SD) pour désactiver la sécurité.

Passer

Le périphérique de stockage externe (USB, SD) connecté contient des fichiers protégés par DRM. -Les fichiers protégés sont ignorés.

Protégé

Tous les fichiers du périphérique de stockage externe (USB, SD) connecté ont du contenu DRM. - Remplacez le périphérique de stockage externe (USB, SD).

USB incompatible

Le périphérique de stockage USB connecté n'est pas pris en charge par ce produit. - Déconnectez votre périphérique et remplacez-le par un périphérique de stockage USB compatible.

SD Incompatible

La carte mémoire SD n'est pas prise en charge par ce produit. - Retirez votre périphérique et remplacez-le par une carte mémoire SD compatible. - Formatez la carte mémoire SD. L'utilisation du logiciel SD Formatter est recommandée pour formater des cartes mémoire SD.

Vérification USB

Le connecteur USB ou le câble USB a court-circuité. - Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé. Le périphérique de stockage USB connecté consomme plus que le courant maximum autorisé. - Déconnectez le périphérique de stockage USB et ne l'utilisez pas. Coupez le contact, rallumez-le, puis connectez un périphérique de stockage USB conforme.

Erreur de concentrateur

Le concentrateur USB connecté n'est pas pris en charge par ce produit. Connectez directement le périphérique de stockage USB à ce produit.

Aucune réponse

Ce produit ne parvient pas à reconnaître le périphérique de stockage USB connecté. - Déconnectez le périphérique et remplacez-le par un autre périphérique de stockage USB.

Résolution vidéo non-compatible

Des fichiers ne pouvant pas être lus sur le produit sont inclus dans le fichier.

• Sélectionnez un fichier pouvant être lu.

USB1 a été déconnectée pour la protection de l'appareil. Ne pas reconnecter cette USB dans l'appareil. Faire un RESET pour redémarrer la mémoire USB. (USB2 a été déconnectée pour la protection de l'appareil. Ne pas reconnecter cette USB dans l'appareil. Faire un RESET pour redémarrer la mémoire USB.)

Le connecteur USB ou le câble USB est en court-circuit.

-Vérifiez que le connecteur USB ou le câble USB n'est pas coincé ou endommagé.

Le périphérique de stockage USB connecté consomme plus que le courant maximum autorisé.

-Déconnectez le périphérique de stockage USB et ne l'utilisez pas. Coupez le contact, rallumez-le, puis connectez un périphérique de stockage USB conforme.

Le câble d'interface USB pour iPod/iPhone est en court-circuit.

-Vérifiez que le cable d'interface USB pour iPod/iPhone ou le cable USB n'est pas court-circuit ou endommagé.

Format audio non compatible

Ce type de fichier n'est pas pris en charge sur ce produit.

- Sélectionnez un fichier pouvant être lu.

ERROR-02-6X/-9X/-DX

Défaillance de l'iPod.

• Débranche le câble de l'iPod. Dès que le menu principal de l'iPod s'affiche, rebranche l'iPod et réinitialisez-le.

La version du micrologiciel de l'iPod est ancienne.

Mettez à jour la version de l'iPod.

Bluetooth

Problème d'alimentation du module Bluetooth de ce produit.

-Coupez le contact, puis rallumez-le. Si le message d'erreur s'affiche toujours après cette action, contactez votre revendeur ou un centre de service Pioneeragree.

Tentative de connexion apple carplay

La communication a échoué et le système tente de se connecter. Patientez quelques instants. Ensuite, effectuez les actions ci-dessous si le message d'erreur s'affiche toujours. - Redémarrez l'iPhone. - Débranchez le câble de l'iPhone, puis reconnectez l'iPhone après quelques secondes. - Coupez le contact, puis rallumez-le. Si le message d'erreur s'affiche toujours après cette action, contactez votre revendeur ou un centre d'entretien agréé par Pioneer.

Android auto s'est arrêté.

Le périphérique connecté n'est pas compatible avec Android Auto. -Vérifiez si le périphérique est compatible avec Android Auto. -Le démarrage d'Android Auto a échoué pour une raison ou pour une autre. -Débranchez le câble du smartphone, puis reconnectez le smartphone après quelques secondes. -Redémarrez le smartphone. -Coupez le contact, puis rallumez-le. Si le message d'erreur s'affiche toujours après cette action, contactez votre revendeur ou un centre de service Pioneer agréé. -L'heure réglée dans ce produit est incorrecte. - Vérifiez si les signaux GPS sont reçus et si l'heure est correctement réglée.

Le pairage bluetooth a échoué. veuillez associer votre téléphone android manuellement.

L'appairage Bluetooth a échoué pour une raison ou pour une autre.

-Appariez manuellement ce produit avec le périphérique.

Pour utiliser android auto, merci d'arrêter le véhicule et de suivre les instructions sur votre smartphone.

Les réglages par défaut s'affichent sur l'écran du périphérique compatible Android Auto ou aucune image n'est reproductible par le périphérique compatible Android Auto.

• Stationnez votre véhicule en lieu sûr et suivez les instructions affichées à l'écran. Si le message d'erreur s'affiche toujours après avoir effectué les instructions à l'écran, reconnectez le périphérique.

Positionnement par GPS

Le système GPS (Global Positioning System) utilise un réseau de satellites gravitant autour de la Terre. Chacun des satellites, qui gravite à une altitude de 68 900 000 pieds (21 000 km), diffuse en permanence des signaux radio fournissant des informations sur l'heure et la position. Ainsi, les signaux d'au moins trois d'entre eux peuvent être reçus avec certitude à partir de n'importe quelle zone dégagée à la surface de la Terre.

La précision des informations GPS dépend de la qualité de la réception. Lorsque les signaux sont puissants et que la réception est bonne, le GPS peut déterminer la latitude, la longitude et l'altitude pour un positionnement précis en trois dimensions. Néanmoins, si la qualité du signal est faible, seules deux dimensions, la latitude et la longitude, peuvent être obtenues et des erreurs de positionnement sont susceptibles de survenir.

Positionnement par navigation à l'estime

Le capteur intégré du système de navigation calcule également votre position. La position actuelle est mesurée en détectant la distance de conduite avec les impulsions de vitesse, le sens du virage avec le capteur de position angulaire et l'inclinaison de la route avec le capteur G. Le capteur intégré peut même calculer les changements d'altitude et corriger les différences dans la distance parcourue provoquées par la conduite sur des routes en lacets ou des pentes ascendantes. Si vous utilisez ce système de navigation avec les impulsions de vitesse, le système devient plus précis que s'il n'avait pas accès aux impulsions de vitesse. Alors, n'oubliez pas de faire la connexion pour les impulsions de vitesse afin d'obtenir un positionnement plus précis.

• La position du circuit de détention de vitesse varie selon le modèle du véhicule. Pour plus de détails, contactez votre revendeur Pioneer agréé ou un installateur professionnel.
• Certains types de véhicule peuvent ne pas émettre de signal de vitesse lorsqu'ils roulent seulement à quelques kilomètres par heure. Le cas échéant, la position actuelle de votre véhicule peut ne pas s'afficher correctement en cas d'embouteillage ou sur un parking.

Comment le GPS et la navigation à l'estime fonctionnent-ils ensemble?

Pour plus de précision, votre système de navigation compare continuellement les données GPS avec votre position estimée telle qu'elle est calculée par le capteur intégré. Cependant, si seules les données du capteur intégré sont disponibles

pendant une longue période, des erreurs de positionnement sont progressivement calculées jusqu'à ce que la position estimée devienne incertaine. C'est la raison pour laquelle, si des signaux GPS sont disponibles, ils sont mis en correspondance avec les données du capteur intégré et utilisés pour les corriger afin d'en améliorer la précision.

• Si vous utilisez des chaînes sur les roues de votre véhicule pour une conduite en hiver ou bien une roue de secours, les erreurs peuvent être plus fréquentes du fait de la différence de diamètre des roues. Initialisez le statut du capteur, ce qui devrait rétablir la précision habituelle (page 138).

Mise en correspondance avec la carte

Comme mentionné précédemment, les systèmes de positionnement utilisés par ce système de navigation sont susceptibles d'engendrer certaines erreurs. Leurs calculs peuvent parfois vous mener à des emplacements sur la carte où aucune route n'existe. Dans ce cas, le système de traitement suppose que le véhicule roule uniquement sur des routes et peut corriger votre position en l'ajustant à la route la plus proche. C'est précisément ce que l'on entend par mise en correspondance avec la carte.

Traitement des erreurs importantes

Les erreurs de positionnement peuvent être réduites en associant le GPS, la navigation à l'estime et la mise en correspondance avec la carte. Toutefois, dans certaines situations, ces fonctions peuvent être déficientes et les erreurs s'aggraver.

Lorsque le positionnement par GPS est impossible

• Le positionnement par GPS est désactivé si les signaux ne peuvent pas être reçus par plus de deux satellites GPS.
• Dans certaines conditions de conduite, des signaux de satellites GPS ne parviennent pas jusqu'à votre véhicule. Dans ce cas, il est impossible d'utiliser le positionnement GPS.

Lors de la conduite à travers une forêt dense ou des arbres hauts

• Si un téléphone de véhicule ou un téléphone portable est utilisé à proximité d'une antenne GPS, la réception GPS peut être perdue momentanément.
• Ne recouvre pas l'antenne GPS de peinture ou de cire, car ceci bloquerait la réception des signaux GPS. Une accumulation de neige est également susceptible de détiériorer les signaux; voirlez par consécut àMAINTERI RANTENDEGAGEE.

Remarque

Si un signal GPS n'a pas été reçu pendant une période prolongée, la position actuelle de votre véhicule et la position actuelle sur la carte peuvent diverger considérablement ou ne pas être mises à jour. Le cas échéant, une fois la réception GPS rétablie, la précision est récupérée.

Situations susceptibles de provoquer des erreurs de positionnement perceptibles

Pour différentes raisons telles que l'état de la route sur laquelle vous circulez ou l'état de la réception du signal GPS, la position réelle de votre véhicule peut différer de la position affichée sur la carte à l'écran.

Si une autre route se trouve à proximité immédiate, comme dans le cas d'autoroutes surélevées.

Si vous empruntez une route récemment ouverte qui n'est pas encore sur la carte.

Si vous roulez en zigzag.

Si la route comporte une série de virages en épingle.

Si la route présente une boucle ou une configuration analogue.

Si vous prenez un ferry.

Si vous empruntez une route longue, droite ou légèrement sinueuse.

Si vous roulez sur une route en pente raide avec de nombreux changements d'altitude.

Si vous entrez dans un parking à plusieurs étages ou une structure analogue en configuration en spirale, ou en sortez.

Si votre véhicule tourné sur une plaque tournante ou structure analogue.

Si les roues de votre véhicule dérapent, comme sur du gravier ou dans la neige.

Si vous mettez des chaînes ou remplacez les pneus par d'autres aux dimensions différentes.

Si des arbres ou d'autres obstacles bloquent les signaux GPS pendant une période prolongée.

Si vous roulez très lentement, vous arrêtez ou redémarrez fréquemment,

comme c'est le cas dans un embouteillage.

Si vous rejoignez la route après avoir roulé dans un grand parking.

Si vous conduisez aujourd'hui un rond-point.

Si vous commencez à rouler immédiatement après avoir démarré le moteur.

Spécifications pour la recherche d'itinéraire

Votre système de navigation définit un itinéraire vers votre destination en appliquant certaines règles aux données cartographiques. Vous trouvez ci-après certaines informations utiles sur la définition d'un itinéraire.

Lors du calcul d'un itinéraire, l'itinéraire et le guidage vocal pour l'itinéraire sont automatiquement définis. Par ailleurs, pour les réglementations routières selon le jour ou l'heure, seules les informations sur les réglementations routières en vigueur à l'heure à laquelle l'itinéraire a été calculé sont prises en considération. Les rues à sens unique et les rues fermées peuvent ne pas être prises en compte. Par exemple, si une rue est ouverte le matin seulement, mais que vous arrivez plus tard, ce serait à l'encontre des réglementations routières, de sorte que vous ne pouvez pas suivre l'itinéraire défini. Lorsque vous conduisez, veuillez suivre la signalisation réelle. En outre, le système peut ne pas connaître certaines réglementations routières.

L'itinéraire calculé est un exemple d'itinéraire jusqu'à votre destination déterminé par le système de navigation tout en prenant en compte le type de rues ou les réglementations de la circulation routière. Il ne s'agit pas

nécessairement du meilleur itinéraire. (Dans certains cas, il se peut que vous ne puissiez pas régler les rues que vous souhaitez emprunter. Si vous devez emprunter une rue donnée, placez un point de passage sur cette rue.)

• Si la destination est trop éloignée, dans certains cas l'itinéraire ne peut pas être défini. (Pour définir un itinéraire de longue distance traversant plusieurs régions, placez des points de passage en chemin.)
• Lorsque le guidage vocal est activé alors que vous roulez sur l'autoroute, les virages et les intersections sont annoncés. Cependant, si les intersections, virages et autres points de guidage se succèdent rapidement, certains d'entre eux peuvent être annoncés en retard ou pas annoncés du tout.
• Il est possible que vous soyez guidé pour quitter une autoroute, puis pour la reprendre.
• Dans certains cas, l'itinéraire peut vous demander de rouler dans le sens inverse de la direction actuelle. Dans ce cas, s'il vous est demandé de faire demi-tour, veuillez respecter le Code de la route.
• Dans certains cas, un itinéraire peut commencer de l'autre côté d'une ligne de chemin de fer ou d'une rivière par rapport à votre position actuelle. Si cela arrive, roulez vers votre destination pendant un moment, puis recalculez votre itinéraire.
• Si des embouteillages vous attendent, il se peut qu'aucun itinéraire de déviation ne soit suggéré s'il paraît malgré tout préférable de traverser les embouteillages que de faire un détour.
• Parfois, le point de départ, le point de passage et le point de destination ne se trouvent pas sur l'itinéraire mis en surbrillance.
• Le nombre de sorties de ronds-points affiché à l'écran peut différer du nombre réel de routes.

Mise en surbrillance de l'itinéraire

• Une fois qu'il est définit, l'itinéraire est mis en surbrillance dans une couleur vive sur la carte.
• Il se peut que la zone à proximité immédiate du point de départ et de destination ne soit pas mise en surbrillance, tout comme les zones où le tracé des routes est très complexe. Dans ce cas, l'itinéraire peut sembler coupé sur l'écran, mais le guidage vocal se poursuit.

Fonction de calcul automatique

• Si vous vous écartez de l'itinéraire défini, le système recalcule l'itinéraire à partir de ce point pour que vous restiez sur l'itinéraire menant à votre destination.
• Cette fonction peut être défectueuse dans certaines conditions.

Manipulation et entretien des disques

Certaines précautions fondamentales sont nécessaires lors du maniement de vos disques.

Lecteur intégré et précautions

Utilisez exclusivement des disques traditionnels, parfaitement circulaires. N'utilisez pas d'autres formes de disque. - N'utilisez pas de disque fissuré, ébréché, gondolé, etc., car cela risque d'endommager le lecteur intégré. - Utilisez des disques de 12 cm. N'utilisez pas de disques de 8 cm ou un adaptateur pour disques de 8 cm. - Quand vous utilisez des disques qui peuvent être imprimés sur une étiquette, vérifiez les instructions et les

Avertissements sur les disques. En fonction des disques, l'insertion et l'éjection peuvent ne pas être possibles. Utiliser de tels disques peut entraîner des dommages à l'équipement.

• Ne collez pas d'étiquettes, n'écrivez pas ou n'appliquez pas de produits chimiques sur la surface du disque.
• Ne collez pas d'étiquettes en vente dans le commerce ou d'autres matériaux sur les disques.
• Pour nettoyer un disque, essuyez-le avec un chiffon doux, du centre vers l'extérieur.
• La condensation peut affecter temporairement les performances du lecteur intégré.
• La lecture des disques peut ne pas être possible à cause de leurs caractéristiques, de leur format, de l'application utilisée pour l'enregistrement, de l'environnement de lecture, des conditions de stockage, etc.
• Les secousses dues à la route peuvent interrompre la lecture du disque.
• Lisez les précautions d'emploi des disques avant de les utiliser.

Conditions ambantes pour le disque

• Par temps très chaud, un dispositif protège ce produit en le mettant automatiquement hors service en cas de surchauffe.
• En dépit du soin apporté lors de la conception de ce produit, de petites rayures, qui n'affectent pas le fonctionnement normal du système, sont susceptibles d'apparaître à la surface du disque suite à une usure mécanique, en raison des conditions ambiantes d'utilisation ou de nombreuses manipulations du disque. Il ne s'agit pas d'un signe de dysfonctionnement de ce produit. Ceci est une usure normale.

Dvd-video

• Est une marque de commerce de DVD Format/Logo Licensing Corporation.
• Il n'est pas possible de lire des disques DVD-Audio. Il se peut que ce lecteur de DVD ne puisse pas lire tous les disques portant les marques ci-dessus.

Disques enregistrés en AVCHD

Cet appareil n'est pas compatible avec les disques enregistrés au format AVCHD (Advanced Video Codec High Definition). N'insérez pas de disques AVCHD. Sinon, il se peut que le disque ne puisse pas être ejecté.

Lecture de dualdisc

• Les DualDiscs possèdent une face CD pour enregistrer des fichiers audio et une face DVD pour enregistrer des fichiers video.
• La face DVD peut être lue avec ce produit. Toutefois, la face CD des DualDiscs étant physiquement incompatible avec les normes CD générales, il se peut que la

face CD ne puisse pas être lue par ce produit.

• Si vous chargez et éjectez souvent un DualDisc, vous risquez de rayer le disque.
• Certaines rayures peuvent entraîner des problèmes de lecture sur ce produit. Parfois, le DualDisc reste bloqué dans le logement de chargement de disque et ne peut pas être éjecté. Pour éviter ceci, nous vous conseillons d'éviter l'utilisation de DualDisc avec ce produit.
• Veuillez contacter le fabricant pour plus d'informations sur les DualDiscs.

Dolby digital

Ce produit mélange-abaisse en interne les signaux Dolby Digital et le son est émis en stéréo.

• Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio et le symbole double-D sont des marques déposées de Dolby Laboratories.

DOLBY

AUDIO

Remarques générales sur la compatibilité des disques

• Certaines fonctions de ce produit risquent de ne pas être disponibles pour certains disques.
• La compatibilité n'est pas garantie avec tous les disques.
• Il n'est pas possible de dire des disques DVD-RAM.
• s températures ou du fait des conditions de rangement dans le véhicule.

Disques dvd-video

• Les disques DVD-Video qui ont des numéros de région incompatibles ne peuvent pas être lus sur ce lecteur de DVD. Le numéro de région du lecteur se trouve sur le châssis de ce produit.

Disques dvd-r/dvd-rw/dvd-r SL (simple couche)/dvd-r DL (double couche)

• Les disques non finalisés ayant été enregistrés au format Video (mode video) ne peuvent pas être lus.
• Les disques ayant été enregistrés au format d'enregistrement vidéo (mode VR) ne peuvent pas être lus.
• Les disques DVD-R DL (double couche) ayant été enregistrés en mode Layer Jump ne peuvent pas être lus.
• Pour en savoir plus sur le mode d'enregistrement, veuillez vous adresser au fabricant du support, de l'enregistreur ou du logiciel d'écriture.

Disques cd-r/cd-rw

• Les disques non finalisés ne peuvent pas être lus.
• Il est possible que les disques CD-R/CD-RW enregistrés sur un graveur de CD musicaux ou un ordinateur ne soient pas lisibles du fait des caractéristiques du disque, de la présence de rayures ou poussière sur le disque ou en raison de rayures, saleté ou condensation sur la lentille du lecteur intégré.
• Selon l'appareil d'enregistrement, le historique d'écriture, leurs réglages et d'autres facteurs environnementaux, il se peut que les disques enregistrés sur un ordinateur ne soient pas lisibles.
• Veuillez enregistrer dans le format correct. (Pour en savoir plus, veuillez contacter le fabricant du support, de l'enregistrreur ou du logiciel d'écriture.)
• Il est possible que ce produit n'affiche pas les titres et autres informations textuelles enregistrées sur un CD-R/CD-RW (dans le cas de données audio (CD-DA)).
• Lisez les précautions d'emploi des disques CD-R/CD-RW avant de les utiliser.

Remarques générales sur le périphérique de stockage externe (USB, SD)

La fonction SD est disponible uniquement pour AVIC-Z930DAB/AVIC-Z830DAB. - Ne laissez pas le périphérique de stockage externe (USB, SD) dans un emplacement aux températures élevées. - Selon le type du périphérique de stockage externe (USB, SD) que vous utilisez, ce produit peut ne pas reconnaître le périphérique de stockage ou les fichiers peuvent ne pas être lus correctement. - Les informations textuelles de certains fichiers audio et vidéo risquent de ne pas s'afficher correctement. - Les extensions de fichiers doivent être utilisées correctement. - Au démarrage de la lecture de fichiers à partir d'un périphérique de stockage externe (USB, SD) comportant une structure hiérarchique de dossiers complexe, il peut y avoir un court temps d'attente. - Les opérations peuvent varier selon le type de périphérique de stockage externe (USB, SD). - Il peut ne pas être possible de reproduire certains fichiers musicaux d'une source SD ou USB en raison des caractéristiques des fichiers, du format des fichiers, de l'application utilisée pour l'enregistrement, de l'environnement de lecture, des conditions de stockage, etc.

• Il est impossible de dire des fichiers protégés par le droit d'auteur.

Cartes mémoire SD

• Pour en savoir plus sur la compatibilité de la carte mémoire SD avec ce produit, reportez-vous à la section Spécifications (page 187).
• Certaines cartes mémoire SD peuvent ne pas être reconnues par cet appareil même si les cartes mémoire SD sont reconnues par un ordinateur. Ce problème peut être résolu en formatant les cartes mémoire SD à l'aide d'un logiciel de formatage dédié. Les cartes mémoire SD formatées à l'aide de la fonction de formatage standard d'un ordinateur ne sont pas conformes à la norme SD. Des problèmes tels que l'impossibilité de lire une carte ou d'écrire sur une carte peuvent survenir. L'utilisation d'un logiciel de formatage dédié est recommandée pour éviter de tels problèmes. Toutes les données enregistrées sur une carte mémoire SD sont supprimées lorsque la carte est formatée. Sauvegardez toutes les données nécessaires au préalable. Un logiciel de formatage dédié pour cartes mémoire SD peut être obtenu sur le site suivant. https://www.sdcard.org/
• Ce produit n'est pas compatible avec les cartes Multi Media Card (MMC).

Périphérique de stockage USB

• Pour en savoir plus sur la compatibilité du périphérique de stockage USB avec ce produit, reportez-vous à la section Spécifications (page 187).
• Protocole : en bloc
• Vous ne pouvez pas connecter un périphérique de stockage USB à ce produit via un concentrateur USB.
• Les périphériques de stockage USB avec partition ne sont pas compatibles avec ce produit.

Fixez soigneusement le périphérique de stockage USB pendant la conduite. Ne laissez pas le périphérique de stockage USB tomber sur le plancher, ou il risque de se retrouver coincé sous la pédale de frein ou l'accélérateur. - Au démarrage de la lecture des fichiers audio codés avec des données d'images, il peut y avoir un court temps d'attente. - Certains périphériques de stockage USB connectés à ce produit peuvent causer un bruit parasite affectant la radio. - Ne connectez rien d'autre qu'un périphérique de stockage USB.

Remarques générales concernant les fichiers divx

• Seul le bon fonctionnement des fichiers DivX téléchargés depuis des sites partenaires DivX est garanti. Les fichiers DivX non autorisés peuvent ne pas fonctionner correctement.
• Les fichiers de location DRM ne peuvent pas être commandés tant que la lecture n'a pas commencé.
• Ce produit correspond à un fichier DivX allant jusqu'à 1590 minutes 43 secondes. Les fonctions de recherche au-delà de cette limite sont interdites.
• Pour lire un fichier DivX VOD, vous devez fournir le code ID de ce produit au fournisseur VOD DivX. Pour plus d'informations sur le code ID, reportez-vous à la section « Affichage du code d'enregistrement » DivX VOD à la page 152.
• Pour en savoir plus sur les versions des vidéos DivX compatibles avec ce produit, reportez-vous à la section Spécifications (page 187).
• Pour en savoir plus sur DivX, visitez le site Web : http://www.divx.com/

Fichiers de sous-titres divx

• Les fichiers de sous-titres au format srt (avec l'extension «.srt») peuvent être utilisés.
• Un seul fichier de sous-titres peut être utilisé pour chaque fichier DivX. Vous ne pouvez pas associier plusieurs fichiers de sous-titres.
• Les fichiers de sous-titres nommés avec la même chaîne de caractères avant l'extension que le fichier DivX sont associés au fichier DivX. Les chaînes de caractères avant l'extension doivent être identiques. Toutefois, s'il n'y a qu'un fichier DivX et un fichier de sous-titres dans un seul dossier, les fichiers sont associés même si les noms de fichiers différent.
• Le fichier de sous-titres doit être enregistré dans le même dossier que le fichier DivX.
• Jusqu'à 255 fichiers de sous-titres peuvent être utilisés. Les fichiers de sous-titres au-delà de cette limite ne seront pas reconnus.
• Le nom de chaque fichier de sous-titres peut contenir jusqu'à 64 caractères, extension incluse. Au-delà de cette limite de 64 caractères, le fichier de sous-titres risque de ne pas être reconnu.
• Le code de caractère du fichier de sous-titres doit être conforme à ISO-8859-1. Si des caractères autres qu'ISO-8859-1 sont utilisés, les caractères peuvent ne pas s'afficher correctement.
• Les sous-titres risquent de ne pas s'afficher correctement si les caractères du fichier de sous-titres comprennent un code de commande.
• Pour les équipements avec un haut débit de transfert, les sous-titres et la vidéo risquent de ne pas être bien synchronisés.
• Si l'affichage de plusieurs sous-titres dans un court laps de temps, 0,1 seconde par exemple, a été programmé, les sous-titres risquent de ne pas s'afficher au bon moment.

Tableau de compatibilité des supports

La fonction SD est disponible uniquement pour AVIC-Z930DAB/AVIC-Z830DAB.

Généralités

• Les fichiers peuvent ne pas être correctement selon l'environnement dans lequel le fichier a été créé ou le contenu du fichier.
• Ce produit peut ne pas lire les fichiers, selon l'application utilisée pour coder les fichiers.
• Ce produit peut ne pas fonctionner correctement, selon l'application utilisée pour coder les fichiers WMA.
• Selon la version du Lecteur Windows Media™ utilisé pour coder les fichiers WMA, les noms d'albums ou autres informations textuelles risquent de ne pas s'afficher correctement.
• Au démarrage de la lecture des fichiers audio codés avec des données d'images, il peut y avoir un court temps d'attente.
• Ce produit n'est pas compatible avec le transfert de données en écriture de paquets.
• Ce produit peut reconnaître jusqu'à 32 caractères, depuis le premier caractère jusqu'à l'extension de fichier et le nom de dossier. Selon la zone d'affichage, le produit peut essayer de les afficher dans une taille de police réduite. Cependant, le nombre maximum de caractères pouvant être affichés dépend de la largeur de chaque caractère et de la zone d'affichage.
• La séquence de sélection de dossiers ou autres opérations peut être modifiée selon le logiciel de codage ou d'écriture.
• Quelle que soit la longueur de la section vide entre les chansons d'un enregistrement original, les disques audio compressés sont lus avec une courte pause entre les chansons.
• Durée de lecture maximale d'un fichier audio stocké sur le disque : 60 h
• Durée de lecture maximum d'un fichier audio stocké sur un périhérique de stockage externe (USB, SD): 7h30 (450 minutes)
• Ce produit assigne les numéros de dossier. L'utilisateur ne peut pas assigner les numéros de dossier.

Cd-r/-rw

FORMAT CODEC MP3, WMA,	AAC, DivX, MPEG1, MPEG2, MPEG4
SYSTème DE FICHIERS ISO 966	0 niveau 1, niveau 2, Romeo Joliet
RéPERTOIRE MAX. Aucune limite
Nbre de DOSSIERS MAX. 700
Nbre de FICHIERS MAX. 999

Dvd-r/-r sl/-r dl/dvd-rw

FORMAT CODEC MP3, WMA,	AAC, MPEG2, MPEG4
SYSTème DE FICHIERS ISO 966	0 niveau 1, niveau 2, Romeo Joliet
Nbre de DOSSIERS MAX. 700
Nbre de FICHIERS MAX. 3 500

Périphérique de stockage usb/carte mémoire SD

FORMAT CODEC MP3, WMA,	AAC, WAV, FLAC, H.264, MPEG2, MPEG4, WMV, FLV, MKV, JPEG
SYSTème DE FICHIERS FAT16/	32/NTFS
RÉPERTOIRE MAX. 8
Nbre de DOSSIERS MAX.	FAT16, FAT32 : 65 536 NTFS : Aucune limite
Nbre de FICHIERS MAX.	FAT16, FAT32 : 65 536 NTFS : Aucune limite

Compatibilité MP3

• Version 2.x de la balise ID3 a la priorité lorsque les versions 1.x et 2.x existent.
• Ce produit n'est pas compatible avec les programmes suivants : MP3i (MP3 interactif), MP3 PRO, liste de diffusion m3u

Fréquence D'ÉCHANTILLONNAGE	16 kHz à 48 kHz
VITESSE DE TRANSMISSION	CBR (8 kbps à 320 kbps), VBR
BALISE ID3 USB :	v1,v1.1,v2.2,v2.3,v2.4Disque :v1,v1.1,v2.2,v2.3

Compatibilité WMA

• Ce produit n'est pas compatible avec les programmes suivants: Windows Media™ Audio 9 Professional, Lossless, Voice

Fréquence D'ÉCHANTILLONNAGE	USB: 32 kHz à 48 kHz Disque: 8 kHz à 48 kHz
VITESSE DE TRANSMISSION US$B: CBR (48 kbps à 320 kbps), VBR Disque: CBR (5 kbps à 320 kbps), VBR

Compatibilité WAV

• La fréquence d'échantillonnage indiquée à l'écran peut être arrondie.
• Les fichiers WAV du CD-R/-RW, DVD-R/-RW/-R SL/-R DL ne peuvent pas être lus.

FORMAT DE DÉCODAGE LPCM
FRéQUENCY	16 kHz à 48 kHz
D'ÉCHANTILLONNAGE
DéBIT BINAIRE DE QUANTIFICATION	8 bits, 16 bits

Compatibilité AAC

• Ce produit lit les fichiers AAC codés par iTunes.

Fréquence D'ÉCHANTILLONNAGE	11,025 kHz à 48 kHz
VITESSE DE TRANSMISSION USB : CBR (16 kbps à 320 kbps) Disque : CBR (8 kbps à 320 kbps)

Compatibilité FLAC

• Les fichiers FLAC du CD-R/-RW, DVD-R/-RW/-R SL/-R DL ne peuvent pas être lus.

FréquenceD'ECHANTILLONNAGE	8 kHz à 192 kHz
DéBIT BINAIRE DEQUANTIFICATION	8 bits, 16 bits,24 bits

Compatibilité divx

• Ce produit n'est pas compatible avec les programmes suivants : Format DivX Ultra, fichiers DivX sans données vidéo, fichiers DivX codés avec le codec audio LPCM (PCM linéaire)
• Selon la composition des informations du fichier, comme le nombre de flux audio, au démarrage de la lecture des disques, il peut y avoir un court temps d'attente.
• Si la taille d'un fichier est supérieure à 4 Go, la lecture s'arrête avec la fin.
• Certaines opérations spéciales sont parfois interdites du fait de la composition des fichiers DivX.
• Les fichiers à haut débit de transfert risquent de ne pas être lus correctement. Le débit de transfert standard est de 4 Mbps pour les CD et de 10,08 Mbps pour les DVD.
• Les fichiers DivX du périphérique de stockage externe (USB, SD) ne peuvent pas être lus.

CD-R/-RW, DVD-R/-R SL/-R DL/DVD-RW

EXTENSION .avi/.divx
PROFIL Home Theater	Profile
RÉSOLUTION MAX. 720 x 576

Compatibilité des fichiers audio et vidéo (USB, SD)

• Les fichiers peuvent ne pas être lus selon le débit binaire.
• Seuls les périphériques de stockage USB peuvent lire des fichiers VOB.

. avi

Codec video compatible MPE	G4, H.264, H.263, Xvid
Résolution maximum 1920 x 1	1080
Cadence/maximale des images	30 ips

. mp4

Codec video compatible MPE	G4, H.264, H.263
Résolution maximum 1920 x 1	1080
Cadence/maximale des images	30 ips

.3gp

Codec video compatible MPE	G4, H.264, H.263
Résolution maximum 1920 x 1	1080
Cadence/maximale des images	30 ips

. mkv

Codec video compatible MPE	G4, H.264, Xvid
Résolution maximum 1920 x	1080
Cadence/maximale des images	30 ips

. mov

Codec video compatible MPEG	4, H.264, H.263
Résolution maximum 1920 x	1080
Cadence/maximale des images	30 ips

. flv

Codec video compatible H.264
Résolution maximum 1 920 x 1080
Cadence/maximale des images	30 ips

. f4v

Codec video compatible H.264
Résolution maximum 1 920 x 1080
Cadence/maximale des images	30 ips

. asf

Codec video compatible WMV/VC-1
Résolution maximum 1 920 x	1 080
Cadence/maximale des images	30 ips

. wmv

Codec video compatible WMV	VC-1
Résolution maximum 1920 x 1080
Cadence/maximale des images	30 ips

. vob

Codec video compatible MPEG2, H.264
Résolution maximum 1920 x 1080
Cadence/maximale des images	30 ips

Bluetooth

La marque de mot et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par PIONEER CORPORATION est faite sous licence. Les autres marques de commerce ou noms

commerciaux sont la propriété de leur propriétaire respectif.

Wi-Fi

Le logo Wi-Fi CERTIFIED™ est une marque déposée de la Wi-Fi Alliance®.

USB Type-C

USB Type-C et USB-C® sont des marques déposées de USB Implementers Forum.

Le logo SDXC est une marque commerciale de SD-3C LLC.

Windows Media est une marque déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

• Ce produit intègre une technologie détenue par Microsoft Corporation, qui

ne peut être utilisée et distribuée que sous licence de Microsoft Licensing, Inc.

La redistribution et l'utilisation sous formes source et binaire, avec ou sans modification, sont autorisées si les conditions suivantes sont respectées :

-Les redistributions de code source

doivent conserver l'avis de droits d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité suivante.

• Les redistributions sous forme binaire doivent reproduire dans la documentation et/ou les autres matériels fournis avec la distribution.

Ni le nom de Xiph. org Foundation, ni celui de ses contributeurs ne saurait être utilisé pour soutenir ou promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable.

CE LOGICIEL EST FOURNI PAR LES

LES CONTRIBUTURES « EN L'ÉTAT » ET

Les appareils DivX® Home Theater Certified ont été testés pour la lecture de vidéos de haute qualité DivX Home Theater (y compris. avi,. divx). Lorsque vous voyez le logo DivX, vous savez que vous avez la liberté de lire vos vidéos préférées. DivX®, DivX Certified® et les logos connexes sont des marques commerciales de DivX, LLC et sont utilisés sous licence.

Cet appareil DivX Certified® peut lire les fichiers vidéo DivX® Home Theater avec 576 pixels maximum (y compris. avi,. divx).

Veuillez télécharger le logiciel gratuit sur www.divx.com pour créer et visionner des vidéos numériques.

AAC est l'acronyme de Advanced Audio Coding et désigne la technologie de compression audio standard utilisée avec MPEG-2 et MPEG-4. Plusieurs applications peuvent être utilisées pour coder les fichiers AAC, mais les formats et extensions de fichiers diffèrent en fonction de l'application utilisée pour coder. Cet appareil lit les fichiers AAC codés par iTunes.

WebLink est une marque commerciale de Abalta Technologies, Inc.

Waze et le logo Waze sont des marques déposées de Google LLC.

Google, Google Play et Android sont des marques de commerce de Google LLC.

Android Auto est une marque commerciale de Google LLC.

Informations détaillées concernant les périphériques ipod connectés

• Pioneer n'accepte aucune responsabilité pour les données perdues depuis un iPod, même si ces données sont perdues pendant l'utilisation de ce produit. Veuillez effectuer régulièrement une copie de sauvegarde des données de votre iPod.
• Ne laissez pas l'iPod exposé à la lumière directe du soleil pendant de longues

périodes. L'exposition prolongée à la lumière directe du soleil risque de provoquer un dysfonctionnement de l'iPod en raison de la température élevée.

• Ne laissez pas l'iPod dans un lieu exposé à des températures élevées. Fixez soigneusement l'iPod pendant la conduite. Ne laissez pas tomber l'iPod sur le plancher, ou il risque de se retrouver coincé sous la pédale de frein ou l'accélérateur.
• Pour en savoir plus, reportez-vous à la documentation iPod.

Iphone, ipod et lightning

Made for

iPhone

iPod

L'usage du badge Made for Apple signifie qu'un accessoire a été conçu pour se connecter spécialement au(x) produit(s) Apple identifié(s) sur le badge, et qu’il a été certifié conforme aux normes de performance Apple par son concepteur. Apple n’est pas responsable du fonctionnement de cet appareil ou de sa conformité avec les normes de sécurité et de réglementation. Veuillez noter que l’utilisation de cet accessoire avec un produit Apple peut affecter les performances de communication sans fil.

iPhone, iPod, iPod nano, iPod touch et Lightning sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays.

App Store est une marque de service d'Apple Inc.

iOS est une marque commerciale dont les droits afférients sont détenus par Cisco aux États-Unis et dans d'autres pays.

iTunes est une marque commerciale d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.

Apple music

Apple Music est une marque commerciale d'Apple Inc., enregistrée aux États-Unis et dans d'autres pays.

Apple carplay

Works with

Apple CarPlay

Apple CarPlay est une marque de commerce d'Apple Inc.

L'usage du badge Works with Apple signifie qu'un accessoire a été conçu pour fonctionner spécialement avec la technologie identifiée sur le badge, et qu'il a été certifié conforme aux normes de performance Apple par son concepteur.

Fonctionne avec Siri via le microphone.

Utilisation de contenus connectés via une application

La fonction Android Auto est disponible uniquement pour AVIC-Z930DAB/AVIC-Z830DAB.

Important

Configuration requise pour accéder à des services de contenu en utilisant ce produit:

• La version la plus récente de la ou des applications de contenu connectées compatibles avec Pioneer pour smartphone, disponible auprès du fournisseur de service, téléchargée sur votre smartphone.
• Un compte actif auprès du fournisseur de service de contenus.
• Forfait de données pour smartphone. Remarque: si le forfait de données pour votre smartphone ne propose pas une utilisation illimitée des données, des frais supplémentaires pourraient vous être facturés par votre fournisseur pour l'accès aux contenus connectés de l'application via les réseaux 3G, EDGE et/ou LTE (4G).
• Connexion à Internet via le réseau 3G, EDGE, LTE (4G) ou Wi-Fi.
• Câble pour adaptateur Pioneer en option connectant votre iPhone à ce produit.

Restrictions :

• L'accès aux contenus connectés via une application dépendra de la disponibilité d'un réseau cellulaire et/ou Wi-Fi permettant à votre smartphone de se connecter à Internet.
• L a disponibilité du service peut être géographiquement limitée à la région. Consultez le fournisseur de service de contenus connectés pour de plus amples informations.
• La capacité de ce produit d'accé s pour smartphone, les changements ou l'interruption du service ou de la ou des applications de contenus connectés par le fournisseur.
• Pioneer décline toute responsabilité quant à tout problème survenant à la suite d'un contenu d'application incorrect ou défectueux.
• Le contenu et les fonctionnalités des applications prises en charge sont sous la responsabilité des fournisseurs de l'App.
• Pour WebLink, Apple CarPlay et Android Auto, les fonctionnalités accessibles à travers ce produit sont limitées pendant la conduite, et les fonctions disponibles sont déterminées par les fournisseurs d'App.
• La disponibilité des fonctionnalités WebLink, Apple CarPlay et Android Auto est déterminée par les fournisseurs des App et non pas par Pioneer.
• WebLink, Apple CarPlay et Android Auto permettent d'accéder à d'autres applications que celles de la liste (soumises à des limitations pendant la conduite), mais le contenu pouvant être utilisé est déterminé par les fournisseurs des App.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Avis concernant la visualisation de données vidéo

Rappelez-vous que l'utilisation de ce système dans un but commercial ou de présentation publique peut constituer une violation de droits d'auteur protégés par les lois sur le copyright.

Avis concernant la visualisation de dvd-video

Ce produit fait appel à des principales technologies destinées à interdire la piraterie des œuvres protégées par des droits d'auteur, principes qui sont eux-mêmes couverts aux États-Unis par des brevets et d'autres formes de propriété intellectuelle appartenant à Rovi Corporation. La reverse-ingénierie et le désassemblage sont proscrits.

Avis concernant les licences open source

Pour en savoir plus sur les licences open source des fonctions dont ce produit est équippe, visitez http://www.oss-pioneer.com/car/multimedia/

Couverture de la carte

Pour en savoir plus sur la couverture de la carte de ce produit, consultez les informations sur notre site Web.

Manipulation de l'écran LCD

• Lorsque l’écran LCD est exposé à la lumière directe du soleil pendant un long moment, il devient très chaud, ce qui risque d’endommager l’écran LCD. Lorsque vous n’utilisez pas ce produit,

Évitez au maximum de l'exposer à la lumière directe du soleil.

L'écran LCD doit être utilisé dans la plage de températures indiquée dans Spécifications (page 187). - N'utilisez pas l'écran LCD à des températures supérieures ou inférieures à la plage de température de fonctionnement, sous peine de provoquer le dysfonctionnement de l'écran LCD ou de l'endommager. - L'écran LCD est exposé afin d'augmenter sa visibilité dans le véhicule. Veuillez ne pas appuyer fortement dessus au risque de l'endommager. - Ne forcez pas en poussant l'écran LCD au risque de le rayer. - Ne touchez l'écran LCD qu'avec vos doigts lorsque vous utilisez les fonctions de l'écran tactile. L'écran LCD peut se rayer facilement.

Écran à cristaux liquides (LCD)

• Si l'écran LCD se trouve à proximité d'une aération du climatiseur, assurez-vous que l'air provenant du climatiseur ne souffle pas dessus. L'air chaud émis par le chauffage peut endommager l'écran LCD et l'air froid du climatiseur peut entraîner la formation d'humidité dans ce produit, ce qui risque de l'endommager.
• De petits points noirs ou blancs (points lumineux) peuvent apparaître sur l'écran LCD. Ils sont inhérents aux caractéristiques de l'écran LCD et n'indiquent pas un dysfonctionnement. L'écran LCD sera difficile à voir s'il est exposé à la lumière directe du soleil.
• Lorsque vous utilisez un téléphone portable, maintenez son antenne éloignée de l'écran LCD pour éviter la perturbation de la réserve par l'apparition de taches, de bandes colorées, etc.

Entretien de l'écran LCD

• Pour dépoussière ou nettoyer l'écran LCD, éteignez d'abord ce produit, puis essuyez l'écran avec un chiffon sec et doux.
• Lorsque vous essuyez l'écran LCD, faites attention de ne pas rayer la surface. N'utilisez pas de nettoyants chimiques corrosifs ou abrasifs.

Rétroéclairage par LED (diode électroluminescente)

Une diode électroluminescente est utilisée à l'intérieur de l'affichage pour éclairer l'écran LCD.

• À basse température, l'utilisation du rétroéclairage par LED peut augmenter la rémanence de l'image et déterminer la qualité de l'image à cause des caractéristiques de l'écran LCD. La qualité de l'image augmentera en même temps que la température. La durée de vie du rétroéclairage par LED est de plus de 10 000 heures. Cependant, elle peut diminuer s'il est utilisé à haute température.
• Si le rétroéclairage LED atteint la fin de sa durée de vie, l'écran devient plus sombre et l'image n'est plus visible. Dans ce cas, veuillez consulter votre revendeur ou le centre de service Pioneer/agréé le plus proche.

Généralités

Source électrique nominale: 14,4 V c.c. (12,0 V à 14,4 V admissible)

Mise à la masse : pôle négatif

Consommation maximale de courant : 10,0 A

SPS (Service de positionnement)

standard)

Système de réception :

système de réception multi-canaux 72 canaux

Fréquence de réception :

1575,42MHz/1602MHz

Sensibilité :

-140 dBm (typ)

Fréquence de mise à jour de la position :

environ une fois par seconde

Antenne GPS :

Antenne :

antenne micro-ruban plate/

polarisation hélicoïdale côte droite

Cable d'antenne:

Taille de l'écran/rapport de format :

(AVIC-Z930DAB/AVIC-Z830DAB)

6,94 pouces de large/16:9 (zone

d'affichage réelle : 156,24 mm × 81,6

mm)

(AVIC-Z730DAB/AVIC-Z630BT/AVIC-)

Z7330DAB/AVIC-Z6330BT)

6,2 pouces de large/16:9 (zone

d'affichage réelle : 137,52 mm × 77,232

mm)

Pixels:

(AVIC-Z930DAB/AVIC-Z830DAB)

1 209600 (2520×480)

(AVIC-Z730DAB/AVIC-Z630BT/AVIC-

Z7330DAB/AVIC-Z6330BT)

1 152000 (2400×480)

Mode d'affichage :

commande par matrice active TFT

Système de couleurs :

Plage de température :

-10°C à +60°C

Audio

Puissance de sortie maximale :

• 50W × 4 canaux/4Ω
• 50W× 2 canaux/4 +70W× 1 canal/2

(pour le haut-parleur d'extrêmes-graves)

Puissance de sortie continue :

22W × 4 (50 Hz à 15 kHz, 5 % THD, charge de 4Ω, les deux canaux alimentés)

Impédance de charge :

4Ω (4Ω à 8Ω admissible)

Niveau de la sortie pré-ampli (max) : 4,0 V

Égaliseur (égaliseur graphique à 13)

bandes):

Fréquence :

50 Hz/80 Hz/125 Hz/200 Hz/315 Hz/

500 Hz/800 Hz/1,25 kHz/2 kHz/

3,15 kHz/5 kHz/8 kHz/12,5 kHz

Gain : ±12 dB (2 dB/pas)

HPF

Fréquence :

25 Hz/31,5 Hz/40 Hz/50 Hz/63 Hz/

80 Hz/100 Hz/125 Hz/160 Hz/200 Hz/

250 Hz

Pente:

Haut-parleur d'extrêmes-graves/LPF :

Fréquence:

25 Hz/31,5 Hz/40 Hz/50 Hz/63 Hz/

80 Hz/100 Hz/125 Hz/160 Hz/200 Hz/

250 Hz

Pente :

0 à 140 pas (2,5 cm/pas)

Niveaux haut-parleurs :

+10 dB à -24 dB (1 dB/pas)

HPF (Aigus) :

Fréquence :

1,25 kHz/1,6 kHz/2 kHz/2,5 kHz/3,15 kHz

kHz/4 kHz/5 kHz/6,3 kHz/8 kHz/10 kHz/12,5 kHz

Pente:

Haut-parleur d'extrêmes-graves :

Fréquence :

25 Hz/31,5 Hz/40 Hz/50 Hz/63 Hz/

80 Hz/100 Hz/125 Hz/160 Hz/200 Hz/

250 Hz

Pente:

0 à 140 pas (2,5 cm/pas)

Niveau haut-parleurs :

+10 dB à -24 dB (1 dB/pas)

Lecteur DVD

Système :

lecteur DVD-V, VCD, CD, MP3, WMA, AAC,

DivX, MPEG

Disques utilisables :

DVD-VIDEO, VIDEO-CD, CD, CD-R, CD

DVD-R, DVD-RW, DVD-R DL

Numéro de région : 2

Réponse en fréquence :

5 Hz à 44 000 Hz (avec DVD, à la)

fréquence d'échantillonnage de 96 kHz)

Rapport signal sur bruit :

96 dB (1 kHz) (réseau IEC-A) (niveau RCA)

Niveau desorting:

Vidéo :

1,0 V p-p/75 Ω (±0,2 V)

Nombre de canaux : 2 (stéréo)

Format de décodage MP3:

MPEG-1, 2 et 2.5 couche audio 3

Format de décodage WMA :

Ver. 7, 8, 9 (audio 2 canaux) (Windows)

Media Player)

Format de décodage AAC:

MPEG-4 AAC (décodage iTunes)

uniquement):

.m4a (Ver. 11 et précédentes)

Format de décodage DivX:

Home Theater Ver. 3.11, 4.x, 5.x, 6.x:

. avi,. divx

Format de décodage vidéo MPEG:

MPEG1:

.mpg, .mpeg, .dat

MPEG-2 PS:

. mpg,. mpeg

MPEG-4 Partie 2 (visuel), MS-MPEG4

Ver.3:

. avi

Spec. norme USB:

USB 1.1, USB 2.0 haut débit

Alimentation électrique max.: 1,5 A

Classe USB:

MSC (classe de stockage de masse), iPod

(chesse audio, classe HID)

Système de fichiers : FAT16, FAT32, NTFS

Format de décodage MP3:

MPEG-1/Layer-1, MPEG-1/Layer-2, MPEG

1/Layer-3

Format de décodage WMA :

WMA 10 Std, WMA 10 Pro, WMA 9

Lossless

Format de décodage AAC:

MPEG-2 AAC-LC, MPEG-4 AAC-LC

Format de signal FLAC :

Ver. 1.3.0

Format de signal WAV :

PCM linéaire

Format de décodage JPEG:

JPEG

Format de décodage vidéo H.264:

Format physique compatible :

version 2.0

Système de fichiers : FAT16, FAT32, NTFS

Format de décodage MP3:

MPEG-1/Couche 1, MPEG-1/Couche 2,

MPEG-1/Couche 3,

MPEG-2/Couche 1, MPEG-2/Couche 2,

MPEG-2/Couche 3,

MPEG-2.5/Couche 3

Format de décodage WMA :

WMA 10 Std, WMA 10 Pro, WMA 9

Lossless

Format de décodage AAC: MPEG-2 AAC-LC, MPEG-4 AAC-LC

Format de signal WAV: PCM linéaire

Format de signal FLAC: Version 1.3.0

Format de décodage JPEG: JPEG

Puissance de sortie: +4 dBm max. (Classe électrique 2)

Bande de fréquence: 2400 MHz à 2483,5 MHz

Syntoniseur FM

Gamme de fréquences : 87,5 MHz à 108 MHz

Sensibilité utile: 12 dBμV (1,1 μV/75 Ω, mono, S/B : 30 dB)

Rapport signal sur bruit : 72 dB (réseau IEC-A)

Syntoniseur MW

Gamme de fréquences: 531 kHz à 1602 kHz (9 kHz)

Sensibilité utile: 28 μV (S/B : 20 dB)

Rapport signal/bruit: 62 dB (réseau IEC-A)

Syntoniseur LW

Gamme de fréquences : 153 kHz à 281 kHz

Sensibilité utile: 30 V (S/B : 20 dB)

Rapport signal/bruit : 62 dB (réseau IEC-A)

Syntoniseur DAB

(AVIC-Z930DAB/AVIC-Z830DAB/AVIC-Z730DAB/AVIC-Z7330DAB)

Gamme de fréquences (Bande III): 174,928 MHz à 239,200 MHz (5A à 13F) Gamme de fréquences (Bande L): 1452,960 MHz à 1490,624 MHz (LA à LW)

Sensibilité utile: -100 dBm Rapport signal sur bruit : 85 dB

Wi-Fi

Canal de fréquence: 1, 6, 11 ch (2,4 GHz) 149, 151, 155 ch (5 GHz)

Sécurité : WPA2 (personnel)

Puissance de sortie: +16 dBm Max (2,4 GHz) +13 dBm Max (5 GHz)

Remarque

Les caractéristiques et la présentation peuvent être modifiées à des fins d'amélioration sans avis préalable.

https://www.pioneer-car.eu/eur/

Visitez www.pioneer-car.eu/fr/fr (ou www.pioneer-car.eu/eur/) pour enregistrer votre appareil.

Afin de vous tenir à jour des dernières données de navigation, vous pouvez mettre à jour régulièrement le système de navigation. Pour en savoir plus, visitez le site :

https://pioneer.naviextras.com
