STRIXGTX950DC22GD5GAMING - Carte graphique ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte graphique
Marque	ASUS
Modèle	STRIXGTX950DC22GD5GAMING
Processeur graphique	NVIDIA GeForce GTX 950
Mémoire vidéo	2 Go GDDR5
Interface	PCI Express 3.0 x16
Connecteurs d'affichage	1 x DVI, 1 x HDMI, 1 x DisplayPort
Technologie de refroidissement	DirectCU II avec double ventilateur
Dimensions	Environ 26 x 12 x 4 cm
Poids	Environ 600 g
Alimentation requise	1 connecteur d'alimentation auxiliaire 6 broches, alimentation recommandée 350 W
Fonctions principales	ASUS GPU Tweak pour overclocking et surveillance, ASUS Streaming, mode 0dB, DirectCU II
Système d'exploitation supporté	Windows 8.1, 8, 7, Vista (32/64 bits)
Contenu du pack	Carte graphique, CD de support (pilotes et utilitaires), guide d'installation
Entretien	Nettoyer régulièrement les ailettes et ventilateurs avec de l'air comprimé ; éviter humidité et températures extrêmes
Sécurité	Respecter les consignes de sécurité électrique ; débrancher l'alimentation avant manipulation ; utiliser une surface antistatique
Garantie	Voir garantie constructeur fournie avec le produit

FOIRE AUX QUESTIONS - STRIXGTX950DC22GD5GAMING ASUS

Que faire en cas d'absence d'affichage après l'installation de la carte graphique ?

Vérifiez que la carte est correctement installée dans son slot, que le moniteur est bien connecté, que l'alimentation auxiliaire est branchée, et que votre alimentation est suffisante. Consultez la section résolution des problèmes de la notice.

Comment installer les pilotes de la carte graphique ?

Insérez le CD de support fourni, activez l'exécution automatique ou lancez UI.exe depuis le CD. Cliquez sur "Display Driver" puis "Install". Redémarrez après installation.

Comment désinstaller le pilote graphique ?

Allez dans Panneau de configuration > Programmes > Programmes et fonctionnalités. Sélectionnez le pilote graphique et cliquez sur Désinstaller.

Comment utiliser l'utilitaire ASUS GPU Tweak ?

Installez-le depuis le CD de support. Il permet de surveiller et d'optimiser les paramètres de la carte graphique, comme les fréquences et la tension.

La carte graphique a deux ventilateurs, sont-ils toujours en fonctionnement ?

Non, la technologie 0dB permet aux ventilateurs de s'arrêter en faible charge pour un fonctionnement silencieux. Ils ne tournent que lorsque la température dépasse un seuil.

Quels sont les connecteurs d'affichage disponibles sur la carte ?

La carte dispose d'un connecteur DVI, d'un HDMI et d'un DisplayPort. Utilisez le câble adapté pour votre moniteur.

Puis-je overclocker la carte graphique ?

Oui, avec l'utilitaire ASUS GPU Tweak, vous pouvez augmenter progressivement les fréquences du GPU et de la mémoire. Restaurez les paramètres par défaut en cas d'instabilité.

Comment nettoyer la carte graphique ?

Débranchez l'alimentation. Utilisez un chiffon sec ou de l'air comprimé pour retirer la poussière des ailettes et des ventilateurs. Évitez les liquides.

Mon ordinateur ne détecte pas la carte graphique. Que faire ?

Vérifiez que la carte est bien enclenchée, que le connecteur d'alimentation auxiliaire est branché, et que votre carte mère supporte le PCI Express. Essayez de réinstaller les pilotes.

La carte nécessite-t-elle une alimentation externe ?

Oui, elle nécessite un connecteur d'alimentation auxiliaire 6 broches. Assurez-vous que votre bloc d'alimentation est suffisamment puissant (au moins 350 W recommandé).

MODE D'EMPLOI STRIXGTX950DC22GD5GAMING ASUS

Pilotes et utilitaires

Guide d'installation

F9733

Troisième édition

Septembre 2014

Copyright © 2014 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER INC. ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soient autorisées par écrit par ASUS; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS FOURNIT CE MANUEL "TEL QUEL" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ÊTRE LIMITÉ LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTEURS, CADRES, EMPLOYÉS OU AGENTS NE POURRONT ÊTRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPÉCIAL, SECONDAIRE OU CONSÉCUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNÉES, INTERRUPTION DE COMMERCE ET ÉVÉNEMENTS SEMBLABLES), MÊME SI ASUS A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES PROVENANT DE TOUT DÉFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

LES SPÉCIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL SONT FOURNIES À TITRE INFORMATIF SEULEMENT, ET SONT SUJETTES À CHANGEMENT À TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ÊTRE INTERPRÉTÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITÉ POUR TOUTE ERREUR OU INEXACTITUDE QUI POURRAIT APPARAÎTRE DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon.

Table des matières

Notices 4

Informations concernant la sécurité 5

À propos de ce guide 6

1. Informations sur le CD de support
2. Pilote graphique

2.1 Installer le pilote graphique 2.2 Désinstaller le pilote graphique

1. Utilitaire ASUS GPU Tweak

3.1 Installer ASUS GPU Tweak 3.2 Désinstaller l'utilitaire ASUS GPU Tweak

1. ASUS APRP

4.1 Installer ASUS APRP 4.2 Désinstaller ASUS APRP

1. ASUS Streaming

5.1 Installer ASUS Streaming 5.2 Désinstaller ASUS Streaming

1. Autres informations

6.1 Explorer le CD de support 6.2 Contacts 6.3 Visualiser le fichier readme

Appendice : résolution des problèmes de base

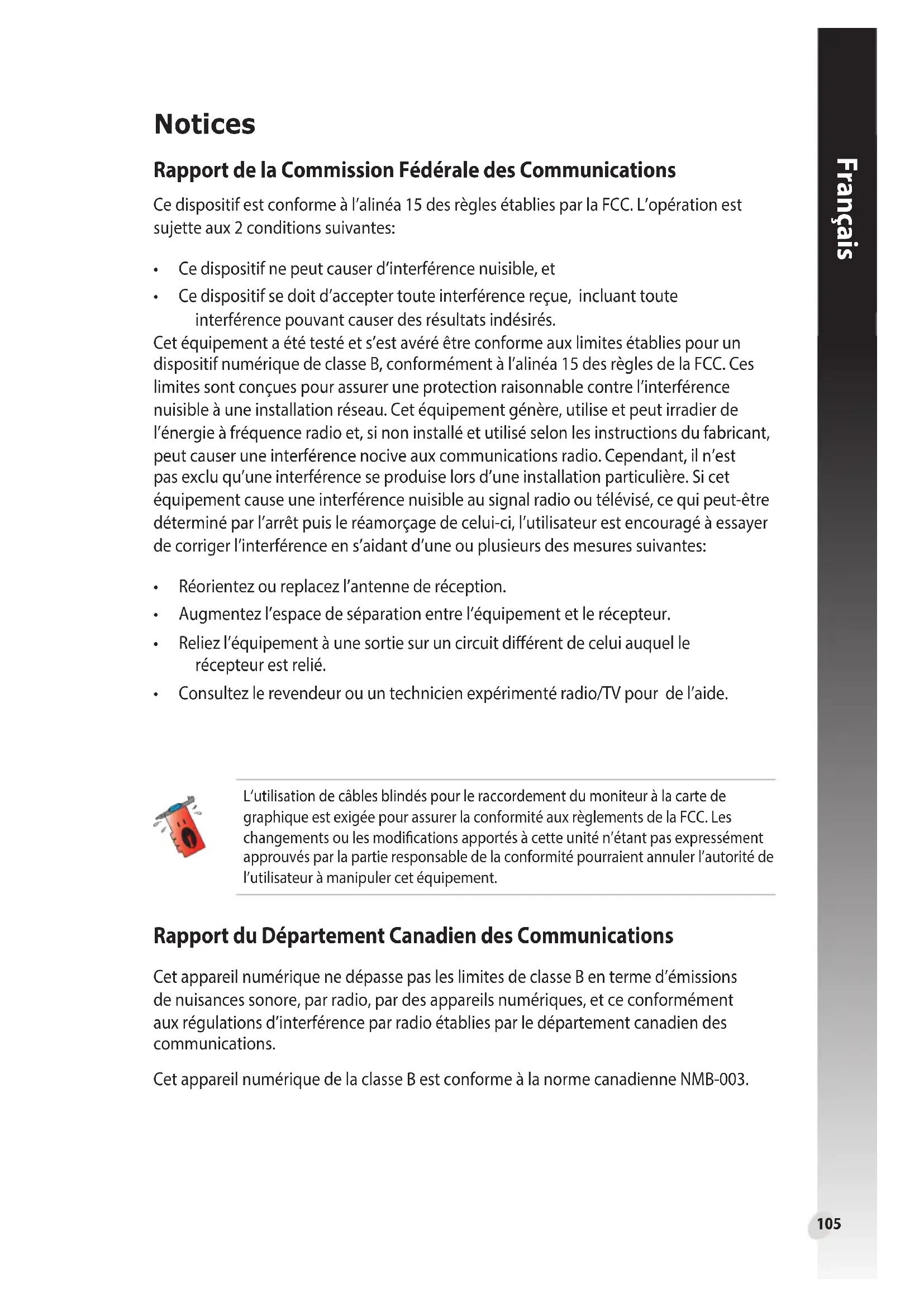

Notices

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes :

• Ce dispositif ne peut pas causer d'interférence nuisible, et
• Ce dispositif doit accepter toute interférence reçue, y compris toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie à fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions du fabricant, peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produise dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur. Branchez l'équipement sur une prise située sur un circuit différent de celui du récepteur.
• Consultez le revendeur ou un technicien expérimenté en radio/TV pour obtenir de l'aide.

L'utilisation de câbles blindés pour connecter le moniteur à la carte graphique est requise pour assurer la conformité aux règlements de la FCC. Les changements ou modifications apportés à cet appareil sans l'approbation expresse de la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser cet équipement.

Rapport du ministère canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en matière d'émissions de bruit radioélectrique par les appareils numériques, conformément aux règlements sur les interférences radioélectriques établis par le ministère canadien des Communications.

Cet appareil numérique de classe B est conforme à la norme canadienne NMB-003.

Note relative aux produits de Macrovision Corporation

Ce produit intègre une technologie de protection des droits d'auteur protégée par certains brevets américains et d'autres droits de propriété intellectuelle appartenant à Macrovision Corporation et à d'autres détenteurs de droits. L'utilisation de cette technologie doit être autorisée par Macrovision Corporation et est destinée uniquement à un usage domestique ou à d'autres usages limités similaires, sauf autorisation contraire de Macrovision Corporation. La rétro-ingénierie et le démontage sont interdits.

Informations concernant la sécurité

Sécurité électrique

• Lorsque vous ajoutez ou retirez des périphériques, assurez-vous que les câbles d'alimentation de ces périphériques sont bien débranchés avant de connecter les câbles de signaux. Si possible, déconnectez tous les câbles d'alimentation du système avant d'ajouter un élément. Assurez-vous que la tension de votre alimentation est réglée sur une valeur qui corresponde à celle de votre zone géographique. Si vous n'êtes pas sûr de la tension des prises électriques que vous allez utiliser, contactez la société d'électricité du lieu où vous vous trouvez.
• Si l'alimentation ne fonctionne plus, n'essayez pas de la réparer vous-même. Contactez un service technique compétent ou votre revendeur.

Pour un fonctionnement en toute sécurité

• Avant d'installer la carte mère et de connecter des périphériques, lisez attentivement tous les manuels livrés avec votre pack.
• Avant d'utiliser le produit, assurez-vous que tous les câbles sont connectés correctement et que les câbles d'alimentation ne sont pas défectueux. Si vous détectez un problème, contactez votre revendeur immédiatement.
• Pour éviter les courts-circuits, éloignez les trombones, les vis, et les agrafes des connecteurs, des slots, des sockets et des circuits imprimés.
• Évitez la poussière, l'humidité, et les températures extrêmes. Ne placez pas le produit dans un endroit où il pourrait être mouillé.
• Placez le produit sur une surface stable.
• Si vous rencontrez des problèmes techniques avec ce produit, contactez un service technique qualifié ou votre revendeur.

À propos de ce guide

Conventions utilisées dans ce guide

Pour vous aider à accomplir certaines tâches correctement, prenez note des symboles utilisés dans ce manuel.

AVERTISSEMENT : Information pour éviter de vous blesser lors d'une

opération.

ATTENTION : Information pour éviter d'endommager les composants lors d'une opération.

IMPORTANT : Informations que vous DEVEZ suivre pour mener à bien une opération. NOTE :

Astuces et informations additionnelles pour vous aider à mener à bien une opération.

Où trouver d'autres informations

Consultez les sources suivantes pour obtenir des informations supplémentaires et pour les mises à jour des produits et des logiciels.

1. Site Internet d'ASUS

Le site Internet officiel d'ASUS offre, dans le monde entier, des informations mises à jour sur les produits matériels et logiciels d'ASUS.

2. Documentation optionnelle

La boîte de votre produit peut comprendre de la documentation supplémentaire, telle que la garantie, qui peut avoir été ajoutée par votre revendeur. Ces documents ne font pas partie du pack standard.

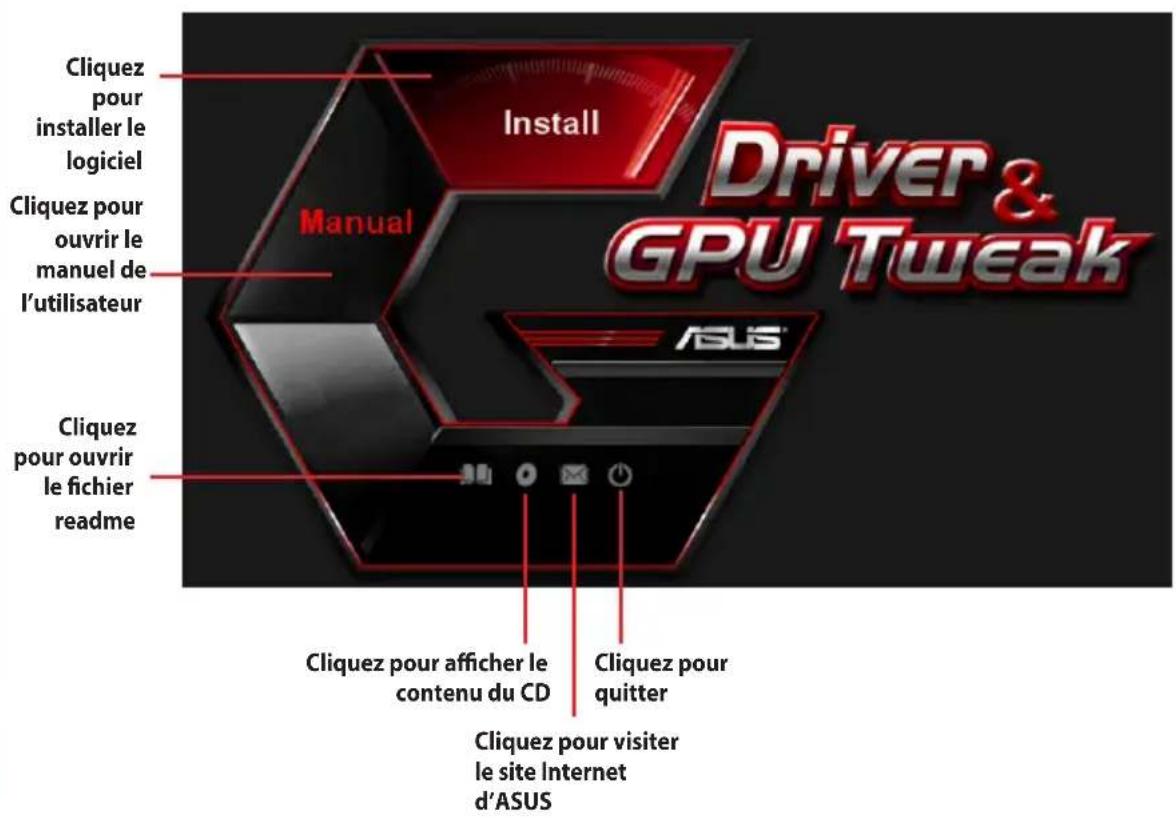

1. Informations sur le CD de support

Le CD de support livré avec votre carte graphique contient plusieurs utilitaires et pilotes permettant de tirer le meilleur de votre carte.

• Les captures d'écran de ce manuel peuvent ne pas être exactement les mêmes que celles que vous verrez sur votre écran.
• Certains pilotes et utilitaires du CD de support ne peuvent être utilisés qu'avec certains modèles spécifiques de cartes graphiques ASUS. Il se peut que vous ayez besoin des droits d'administrateur pour installer les pilotes et utilitaires. Reportez-vous à la documentation de votre Windows 8.1 / 8 / 7 / Vista pour plus de détails.
• Le contenu du CD de support peut être modifié sans préavis. Visitez le site web ASUS (www.asus.com) pour les mises à jour.

Pour commencer à utiliser le CD de support, insérez-le simplement dans votre lecteur optique. Le CD affiche automatiquement le menu principal (voir image ci-dessous) si l'Exécution automatique est activée sur votre ordinateur.

Si l'Exécution automatique n'est pas activée sur votre ordinateur, explorez le contenu du CD pour localiser le fichier UI.EXE. Double-cliquez sur UI.EXE pour exécuter le programme d'installation du CD de support.

2. Pilote graphique

Le pilote graphique est le programme logiciel qui permet à votre carte de fonctionner avec votre système d'exploitation. Vous pourrez installer, mettre à jour ou désinstaller le pilote de votre carte graphique en utilisant l'une des méthodes recommandées dans cette section.

Si vous remplacez votre ancienne carte graphique par une nouvelle carte ASUS, assurez-vous de bien désinstaller l'ancien pilote.

2.1 Installer le pilote graphique

2.1.1 Installation sous Windows

8.1/8/7/Vista (versions 32 et 64 bits)

Pour installer le pilote sous Windows 8.1 / 8 / 7 / Vista :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, lancez le fichier exécutable UI.exe depuis le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Install.

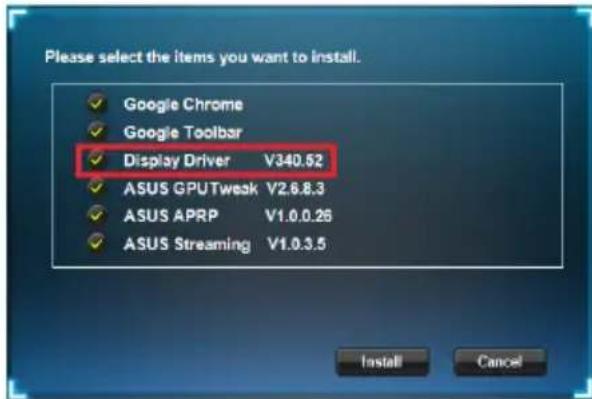

2. Depuis le menu principal, cliquez d'abord sur Display Driver (Pilote graphique), puis sur le bouton Install (Installer).
3. Une fois l'installation terminée, cliquez sur OK pour redémarrer votre ordinateur.

2.2 Désinstaller le pilote graphique

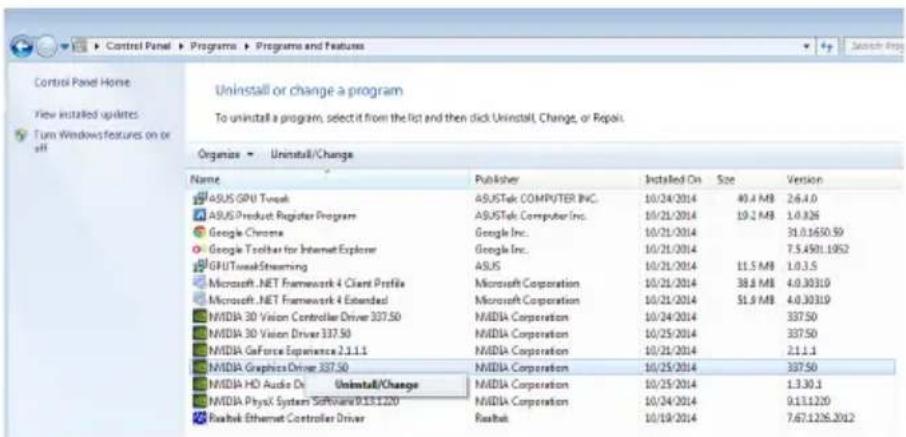

2.2.1 Désinstallation sous Windows 8.1/8/7/Vista

Pour supprimer le pilote graphique sous Windows 8.1 / 8 / 7 / Vista :

• Cliquez sur Démarrer > Panneau de configuration > Programmes > Programmes et fonctionnalités. Sélectionnez votre pilote graphique puis cliquez sur Désinstaller.

3. Utilitaire ASUS GPU Tweak

L'utilitaire ASUS GPU Tweak vous permet de surveiller et d'optimiser les paramètres de votre carte graphique.

3.1 Installer ASUS GPU Tweak

3.1.1 Installation d'ASUS GPU Tweak sous Windows 8.1/8/7/Vista (versions 32 et 64 bits)

Pour installer ASUS GPU Tweak :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, lancez le fichier exécutable UI.exe depuis le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Install (Installer).

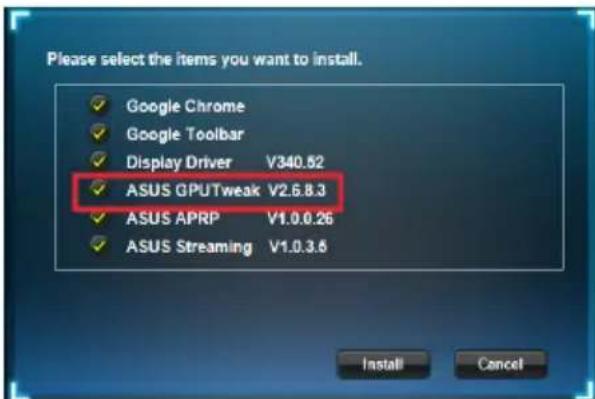

Sélectionnez ASUS GPU Tweak puis cliquez sur le bouton Install (Installer).

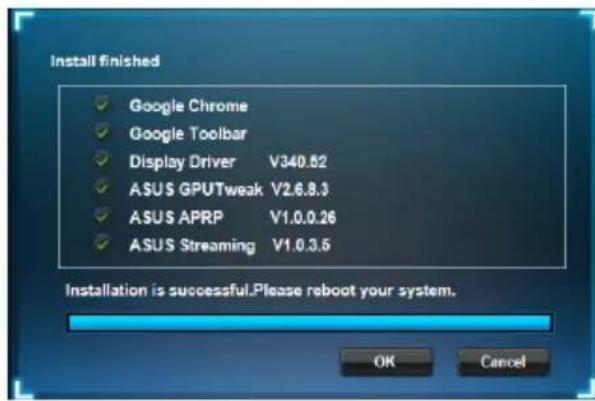

1. Une fois l'installation terminée, cliquez sur OK.

3.2 Désinstaller l'utilitaire ASUS GPU Tweak

3.2.1 Désinstallation d'ASUS GPU Tweak sous Windows 8.1/8/7/Vista

Pour supprimer le pilote d'affichage sous Windows 8.1 / 8 / 7 / Vista :

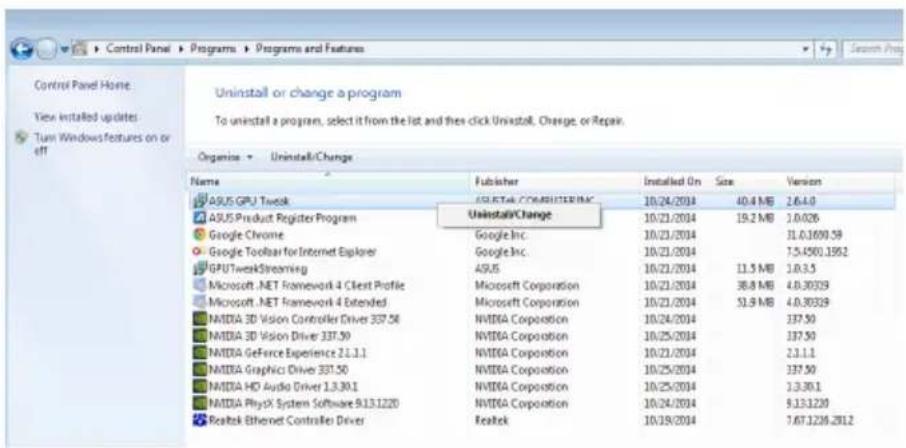

• Cliquez sur Démarrer > Panneau de configuration > Ajout/Suppression de programmes. Sélectionnez ASUS GPU Tweak et cliquez sur Modifier/Supprimer.

4. ASUS APRP

4.1 Installer ASUS APRP

4.1.1 Installation d'ASUS APRP sous Windows 8.1 / 8 / 7 / Vista (versions 32 et 64 bits)

Pour installer ASUS APRP :

1. Insérez le CD de support dans votre lecteur optique.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, cliquez sur le fichier UI.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Install (Installer).

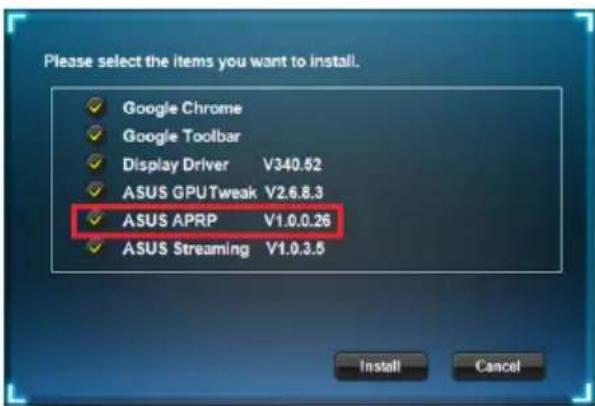

Sélectionnez ASUS APRP puis cliquez sur le bouton Install (Installer).

1. Une fois l'installation terminée, cliquez sur OK.

4.2 Désinstaller ASUS APRP

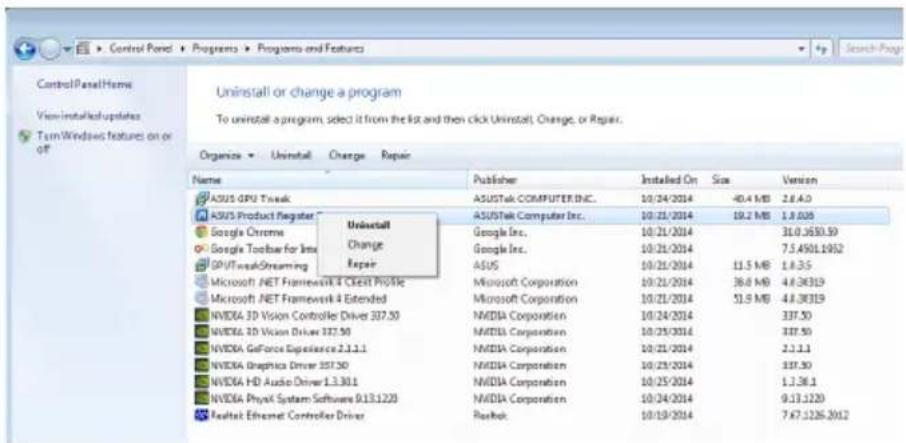

4.2.1 Désinstallation d'ASUS APRP sous Windows 8.1/8/7/Vista

Pour supprimer ASUS APRP sous Windows 8.1/8/7/Vista :

• Cliquez sur Démarrer > Panneau de configuration > Programmes et fonctionnalités. Sélectionnez ASUS APRP Tweak et cliquez sur Désinstaller/Modifier.

5. ASUS Streaming

5.1 Installer ASUS Streaming

5.1.1 Installation d'ASUS Streaming sous Windows 8 / 7 / Vista (versions 32 et 64 bits)

Pour installer ASUS Streaming :

1. Insérez le CD de support dans votre lecteur optique.

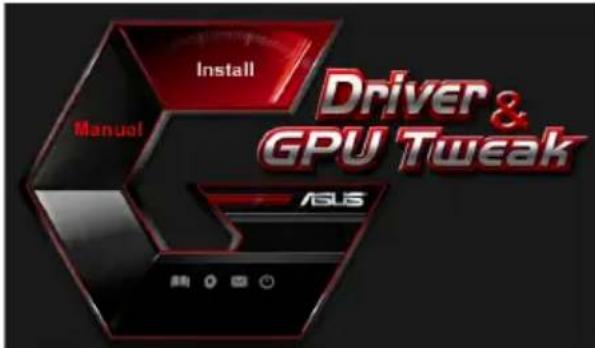

2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, cliquez sur le fichier UI.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Install (Installer).

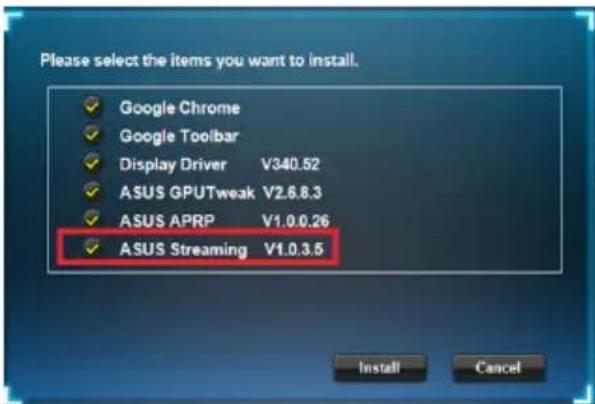

Sélectionnez ASUS Streaming puis cliquez sur le bouton Install (Installer).

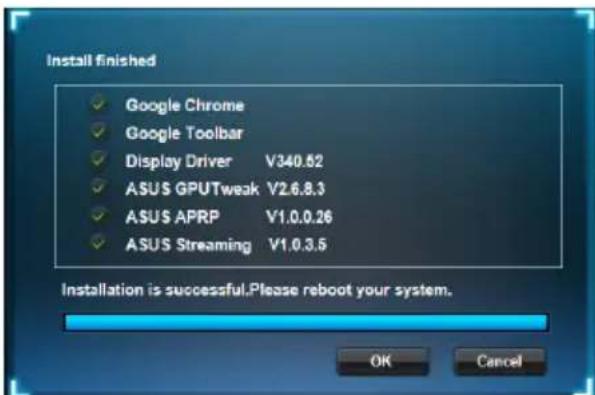

1. Une fois l'installation terminée, cliquez sur OK.

5.2 Désinstaller ASUS Streaming

5.2.1 Désinstallation d'ASUS Streaming sous Windows 8.1/8/7/Vista

Pour supprimer ASUS Streaming sous Windows 8.1 / 8 / 7 / Vista :

• Cliquez sur Démarrer > Panneau de configuration > Programmes et fonctionnalités. Sélectionnez ASUS Streaming Tweak et cliquez sur Désinstaller/Modifier.

6. Autres informations

6.1 Explorer le CD de support

Pour parcourir le CD de support :

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, cliquez sur le fichier exécutable Setup.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Browse CD (Explorer ce CD).

La fenêtre ci-contre apparaît.

6.2 Contacts

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, cliquez sur le fichier exécutable UI.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Contact Us pour visiter le site Internet d'ASUS et obtenir les informations de contact.

6.3 Visualiser le fichier readme

Pour visualiser le fichier readme :

1. Insérez le CD de support dans votre lecteur de CD.
2. Si l'exécution automatique est activée, le menu principal apparaît automatiquement.

Si l'exécution automatique est désactivée, lancez le fichier exécutable UI.exe contenu dans le répertoire racine de votre CD de support.

1. Depuis le menu principal, cliquez sur Read Me (Lisez-moi).

La fenêtre ci-contre apparaît.

Appendice : résolution des problèmes de base

Si vous rencontrez l'un des problèmes suivants après l'installation de votre carte graphique, essayez l'une des solutions suivantes avant de contacter le centre de support technique.

Problème	Pas d'affichage après l'installation de la carte
Cause	Votre carte n'est pas correctement installée.
Solution	Vérifiez que la carte ne soit pas tordue ou bancale dans son slot.
Cause	Votre moniteur n'est pas correctement connecté.
Solution	Vérifiez que le cable de signal soit correctement connecté à votre moniteur et à votre carte graphique.
Cause	Votre carte graphique n'est pas supportée par la carte mère.
Solution	Vérifiez la documentation technique livrée avec votre carte mère et assurez-vous que les specifications conviennent à votre carte graphique (par exemple, le respect des tensions AGP).
Cause	Le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.
Solution	Vérifiez, si nécessaire, que votre carte graphique est reliée à l'alimentation.
Cause	Alimentation insuffisante.
Solution	Vérifiez que votre alimentation est capable de fournir l'alimentation ajustée à votre système.
Cause	Mauvais paramétrage matériel de la carte mère.
Solutions	Vérifiez que les cables du panneau avant sont correctement connectés (ex: interrupteur d'alimentation ou Reset).Vérifiez que vous CPU, ventilateur CPU et/ou les modules mémoire sont correctement connectés et en bon état de marche.
Problème	Mauvaise balance des couleurs
Cause	Votre carte n'est pas correctement installée.
Solution	Vérifiéz que la carte ne soit pas tordue ou bancale dans son slot.
Cause	Vos contrôles video ne sont pas bien régés.
Solutions	• Configurez vos contrôles video manuellement jusqu'à atteindre le réglage désiré. • Configurez la résolution de votre carte graphique dans les propriétés d'affichage.
Cause	Un pilote graphique non supporté est peut-être installé. Des conflits peuvent survenir avec des pilotes de cartes graphiques de différentes marques.
Solutions	• Désinstallé tous les pilotes graphiques inutiles sur votre système. • Installé bien le pilote graphique à partir du CD de support accompagnant votre carte graphique.
Cause	Le connecteur d'alimentation auxiliaire de la carte graphique n'est pas connecté.
Solution	Vérifiéz, si nécessaire, que votre carte graphique est reliée à l'alimentation.
Cause	Si vous moniteur utilise des connecteurs BNC, un ou plusieurs connecteurs sont peut-être mal branchés.
Solution	Vérifiéz que tous les connecteurs BNC sont connectés au bon port.
Cause	Le réglage logiciel de votre moniteur est incorrect.
Solution	Vérifiéz la configuration logicielle du moniteur.
Cause	Votre moniteur n'est pas correctement connecté.
Solution	Vérifiéz que le cable de signal est correctement connecté à votre moniteur et à votre carte graphique
Problème	L'image est déformée
Cause	Votre moniteur ne supporte pas les paramètres d'affichage sélectionnés.
Solution	Vérifiez que votre moniteur supporte bien les paramètres d'affichage choisis. Reportez-vous à la documentation technique de votre moniteur.
Cause	Votre carte graphique ne supporte pas les paramètres système.
Solution	Vérifiez que votre carte graphique supporte vos paramètres d'affichage. Reportez-vous à la documentation technique livrée avec votre carte.
Cause	Certsains fichiers du pilote sont peut-être corrompus.
Solution	Déinstallé vos pilotes actuels et réinstallé-les depuis le CD de support de la carte graphique.
Cause	Mauvaise dissipation thermique dans le châssis.
Solutions	Vérifiez que le ventilateur du châssis, du CPU et/ou de la carte graphique fonctionne bien.
Cause	Mauvais réglage d'overclocking du GPU ou de la mémoire VGA.
Solution	Restaurez les paramètres de fréquence par défaut du GPU et de la mémoire VGA.

D'autres problèmes que vous pourrez rencontrer peuvent être liés à d'autres composants ou accessoires (par exemple la carte mère, l'alimentation, l'écran LCD/CRT, etc.) de votre système.
