STRIXGTX950DC22GD5GAMING - Placa gráfica ASUS - Manual de utilização gratuito

Tipo de produto	Placa de vídeo
Marca	ASUS
Modelo	STRIXGTX950DC22GD5GAMING
Processador gráfico	NVIDIA GeForce GTX 950
Memória de vídeo	2 Go GDDR5
Interface	PCI Express 3.0 x16
Conectores de exibição	1 x DVI, 1 x HDMI, 1 x DisplayPort
Tecnologia de resfriamento	DirectCU II com ventilador duplo
Dimensões	Aproximadamente 26 x 12 x 4 cm
Peso	Aproximadamente 600 g
Fonte de alimentação necessária	1 conector de alimentação auxiliar de 6 pinos, fonte recomendada de 350 W
Funções principais	ASUS GPU Tweak para overclocking e monitoramento, ASUS Streaming, modo 0dB, DirectCU II
Sistema operacional suportado	Windows 8.1, 8, 7, Vista (32/64 bits)
Conteúdo da embalagem	Placa de vídeo, CD de suporte (drivers e utilitários), guia de instalação
Manutenção	Limpar regularmente as aletas e ventiladores com ar comprimido; evitar umidade e temperaturas extremas
Segurança	Seguir as instruções de segurança elétrica; desconectar a alimentação antes da manipulação; usar uma superfície antiestática
Garantia	Ver garantia do fabricante fornecida com o produto

Perguntas frequentes - STRIXGTX950DC22GD5GAMING ASUS

O que fazer em caso de falta de exibição após a instalação da placa de vídeo?

Verifique se a placa está corretamente instalada no slot, se o monitor está bem conectado, se a alimentação auxiliar está conectada e se sua fonte é suficiente. Consulte a seção de solução de problemas do manual.

Como instalar os drivers da placa de vídeo?

Insira o CD de suporte fornecido, ative a execução automática ou execute o UI.exe a partir do CD. Clique em "Display Driver" e depois em "Install". Reinicie após a instalação.

Como desinstalar o driver gráfico?

Vá em Painel de Controle > Programas > Programas e Recursos. Selecione o driver gráfico e clique em Desinstalar.

Como usar o utilitário ASUS GPU Tweak?

Instale-o a partir do CD de suporte. Ele permite monitorar e otimizar as configurações da placa de vídeo, como frequências e tensão.

A placa de vídeo tem dois ventiladores, eles estão sempre em funcionamento?

Não, a tecnologia 0dB permite que os ventiladores parem em baixa carga para operação silenciosa. Eles só giram quando a temperatura ultrapassa um limite.

Quais são os conectores de exibição disponíveis na placa?

A placa possui um conector DVI, um HDMI e um DisplayPort. Use o cabo adequado para seu monitor.

Posso fazer overclock na placa de vídeo?

Sim, com o utilitário ASUS GPU Tweak, você pode aumentar gradualmente as frequências da GPU e da memória. Restaure as configurações padrão em caso de instabilidade.

Como limpar a placa de vídeo?

Desconecte a alimentação. Use um pano seco ou ar comprimido para remover a poeira das aletas e ventiladores. Evite líquidos.

Meu computador não detecta a placa de vídeo. O que fazer?

Verifique se a placa está bem encaixada, se o conector de alimentação auxiliar está conectado e se sua placa-mãe suporta PCI Express. Tente reinstalar os drivers.

A placa necessita de alimentação externa?

Sim, ela necessita de um conector de alimentação auxiliar de 6 pinos. Certifique-se de que sua fonte de alimentação é suficientemente potente (pelo menos 350 W recomendado).

MANUAL DE UTILIZADOR STRIXGTX950DC22GD5GAMING ASUS

Controladores e Utilitários

Guia de instalação do software

PG9733

Terceira edição

Setembro 2014

Copyright © 2014 ASUSTeK COMPUTER INC. Reservados todos os direitos.

Nenhuma parte deste manual, incluindo os produtos e software nele descritos, pode ser reproduzida, transmitida, transcrita, armazenada em sistema de recuperação, ou traduzida para outro idioma por qualquer forma ou por quaisquer meios, exceto a documentação mantida pelo comprador como cópia de segurança, sem o consentimento expresso e por escrito da ASUSTeK COMPUTER INC. ("ASUS").

A garantia do produto ou a manutenção não está alargada se: (1) o produto for reparado, modificado ou alterado, a não ser que tal reparação, modificação ou alteração esteja autorizada por escrito pela ASUS; ou (2) caso o número de série do produto tenha sido apagado ou esteja danificado.

A ASUS FORNECE ESTE MANUAL "TAL COMO ESTÁ" SEM QUALQUER TIPO DE GARANTIA, QUER EXPRESSA QUER IMPLÍCITA, INCLUINDO MAS NÃO LIMITADO ÀS GARANTIAS IMPLÍCITAS OU CONDIÇÕES DE PRÁTICAS COMERCIAIS OU ADEQUABILIDADE PARA UM DETERMINADO FIM. EM CIRCUNSTÂNCIA ALGUMA PODERÁ A ASUS, SEUS DIRETORES, OFICIAIS, EMPREGADOS OU AGENTES SEREM RESPONSABILIZADOS POR QUAISQUER DANOS INDIRETOS, ESPECIAIS, ACIDENTAIS OU CONSEQUENTES (INCLUINDO DANOS PELA PERDA DE LUCROS, PERDA DE NEGÓCIO, PERDA DE UTILIZAÇÃO OU DE DADOS, INTERRUPÇÃO DA ATIVIDADE, ETC.) MESMO QUE A ASUS TENHA SIDO ALERTADA PARA A POSSIBILIDADE DE OCORRÊNCIA DE TAIS DANOS, RESULTANTES DE QUALQUER DEFEITO OU ERRO NESTE MANUAL OU NO PRODUTO.

AS ESPECIFICAÇÕES E INFORMAÇÕES CONTIDAS NESTE MANUAL SÃO FORNECIDAS APENAS PARA FINS INFORMATIVOS E ESTÃO SUJEITAS A ALTERAÇÃO EM QUALQUER ALTURA SEM AVISO PRÉVIO, NÃO CONSTITUINDO QUALQUER OBRIGAÇÃO POR PARTE DA ASUS. A ASUS NÃO ASSUME QUALQUER RESPONSABILIDADE POR QUAISQUER ERROS OU IMPRECISÕES QUE POSSAM APARECER NESTE MANUAL, INCLUINDO OS PRODUTOS E SOFTWARE NELE DESCRITOS.

Os produtos e nomes de empresas que constam neste manual são utilizados apenas para fins de identificação ou de explicação e para benefício do utilizador, não existindo qualquer intenção de violação da lei.

Índice

Avisos 4 Normas de segurança 5 Acerca deste guia 6 Convenções utilizadas neste guia 6 Onde encontrar mais informação 6 1. Informação do CD de suporte 7 2. Controladores VGA 8 2.1 Instalar o controlador VGA 8 2.2 Desinstalar o controlador VGA 9 3. Utilitário ASUS GPU Tweak 10 3.1 Instalar o ASUS GPU Tweak 10 3.2 Desinstalar o ASUS GPU Tweak 11 4. Utilitário ASUS APRP 12 4.1 Instalar o ASUS APRP 12 4.2 Desinstalar o ASUS APRP 13 5. Utilitário ASUS Streaming 14 5.1 Instalar o ASUS Streaming 14 5.2 Desinstalar o ASUS Streaming 15 6. Outras informações 16 6.1 Pesquisar o CD de suporte 16 6.2 Informação de Contacto 16 6.3 Ver o ficheiro readme 17 Apêndice: Resolução de problemas básicos 18

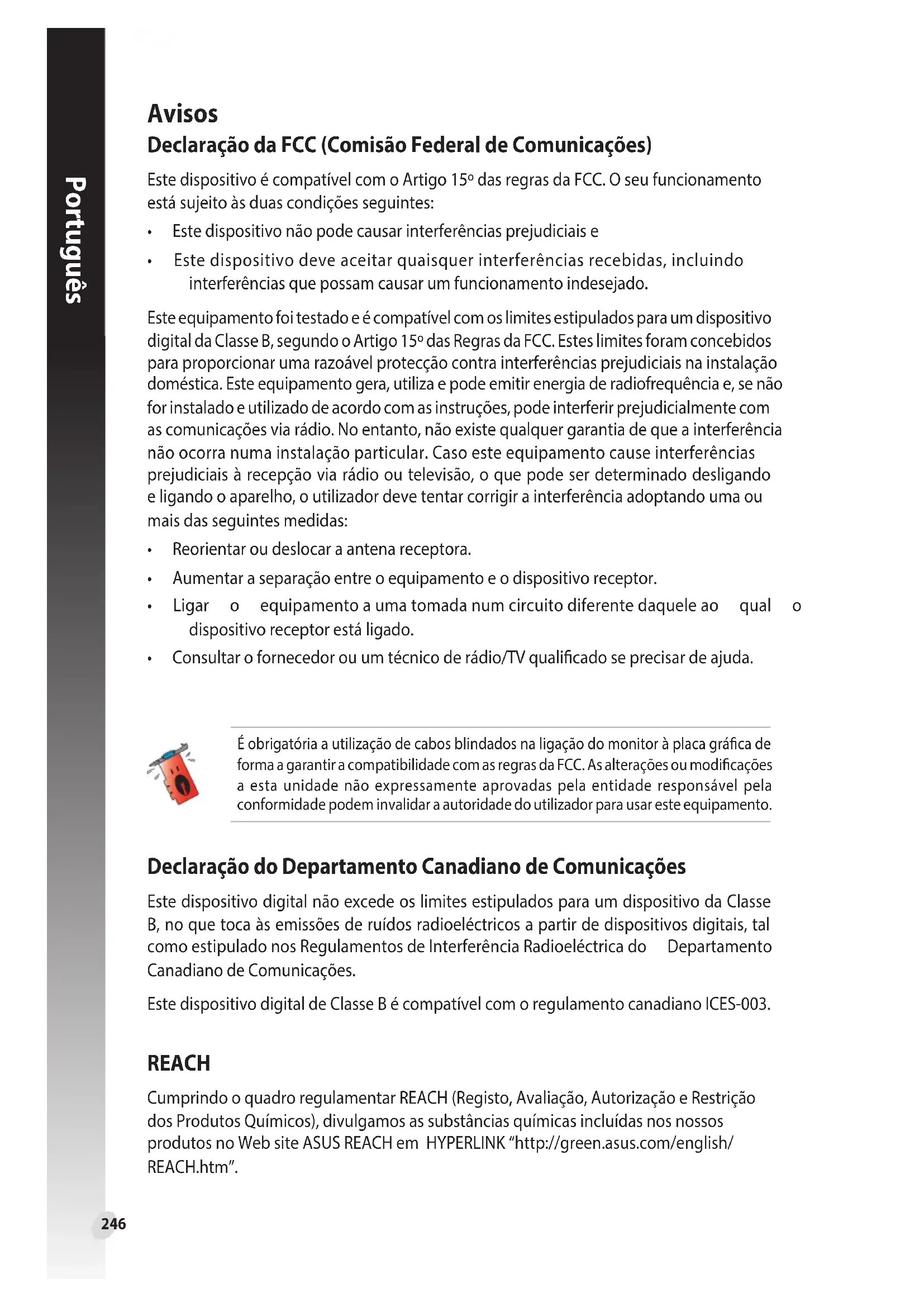

Avisos

DECLARAÇÃO da FCC (Comissão Federal de Comunicações)

Este dispositivo é compatível com o Artigo 15 das regras da FCC. O seu funcionamento está sujeito às duas condições seguintes:

• Este dispositivo não pode causar interferências prejudiciais e
• Este dispositivo deve aceitar quaisquer interferências recebidas, incluindo interferências que possam causar um funcionamento indesejado.

Este equipamento foi testado e é compatível com os limites estipulados para um dispositivo digital da Classe B, segundo o Artigo 15 das Regras da FCC. Estes limites foram concebidos para proporcionar uma razoável proteção contra interferências prejudiciais na instalação doméstica. Este equipamento gera, utiliza e pode emitir energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode interferir prejudicialmente com as comunicações via rádio. No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Caso este equipamento cause interferências prejudiciais à receção via rádio ou televisão, o que pode ser determinado desligando e ligando o aparelho, o utilizador deve tentar corrigir a interferência adotando uma ou mais das seguintes medidas:

Reorientar ou deslocar a antena recetora. - Aumentar a separação entre o equipamento e o dispositivo recetor. - Ligar o equipamento a uma tomada num circuito diferente daquele ao qual o dispositivo recetor está ligado. - Consultar o fornecedor ou um técnico de rádio/TV qualificado se precisar de ajuda.

É obrigatória a utilização de cabos blindados na ligação do monitor à placa gráfica de forma a garantir a compatibilidade com as regras da FCC. As alterações ou modificações a esta unidade não expressamente aprovadas pela entidade responsável pela conformidade podem invalidar a autoridade do uso do equipamento.

Declaração do Departamento Canadiano de Comunicações

Este dispositivo digital não excede os limites estipulados para um dispositivo da Classe B, no que toca às emissões de ruídos radioelétricos a partir de dispositivos digitais, tal como estipulado nos Regulamentos de Interferência Radioelétrica do Departamento Canadiano de Comunicações.

Este dispositivo digital de Classe B é compatível com o regulamento canadiano ICES-003.

REACH

Cumprindo o quadro regulamentar REACH (Registo, Avaliação, Autorização e Restrição dos Produtos Químicos), divulgamos as substâncias químicas incluídas nos nossos produtos no Web site ASUS REACH em HYPERLINK "http://green.asus.com/english/REACH.htm".

Aviso da Macrovision Corporation relativamente a este produto

Este produto inclui tecnologia de proteção de direitos de autor protegida por registo de determinadas patentes dos E.U.A. e outros direitos sobre propriedade intelectual da Macrovision Corporation e de outros proprietários de direitos. A utilização desta tecnologia de proteção de direitos de autor tem de ser autorizada pela Macrovision Corporation, destinando-se apenas a utilização doméstica e a outras utilizações de visualização limitada, exceto em caso de autorização concedida pela Macrovision Corporation. É proibida a engenharia inversa ou a desmontagem.

Normas de segurança

Segurança elétrica

• Ao adicionar/remover dispositivos do sistema, garanta que os cabos de alimentação dos dispositivos estão desligados antes dos cabos de sinal serem ligados. Se possível, desligue todos os cabos de energia existentes no sistema antes de adicionar um dispositivo.
• Garanta que a fonte de alimentação está configurada para a voltagem correta na sua área. Se não tem a certeza de qual a voltagem da tomada elétrica que está a usar, contacte a sua companhia elétrica.
• Se a fonte de alimentação estiver avariada, não tente arranjá-la. Contacte um técnico qualificado ou o seu vendedor.

Segurança no funcionamento

• Antes de instalar dispositivos na sua motherboard, leia atentamente todos os manuais que constam da embalagem.
• Antes de utilizar o produto, certifique-se de que todos os cabos estão corretamente ligados e de que os cabos de alimentação não estão danificados. Se detetar qualquer dano, contacte imediatamente o vendedor.
• Para evitar curto-circuitos, mantenha os clips, parafusos e agrafos afastados dos conectores, das ranhuras, das tomadas e dos circuitos.
• Evite locais com pó, húmidos e temperaturas extremas. Não coloque o produto em zonas onde este se possa molhar.
• Coloque o produto sobre uma superfície estável.
• Se detetar qualquer problema técnico no produto, contacte um técnico qualificado ou o vendedor.

Acerca deste guia

Convenções utilizadas neste guia

Para ter a certeza de que efetua determinadas tarefas corretamente, tome nota dos seguintes símbolos utilizados ao longo do manual.

ADVERTÊNCIA: Informação que evita ferimentos pessoais ao tentar concluir uma tarefa.

ATENÇÃO: Informação que evita danos ao nível dos componentes ao tentar concluir uma tarefa.

IMPORTANTE: Informação que DEVE seguir para concluir uma tarefa.

NOTA: Sugestões e informações adicionais para o auxiliar a concluir uma tarefa.

Onde encontrar mais informação

Tenha em atenção os seguintes recursos para obter informações adicionais e para atualizar o produto e o software.

1. Web sites da ASUS

Os web sites internacionais da ASUS fornecem informações atualizadas sobre o hardware da ASUS e também sobre o software.

2. Documentação adicional

A embalagem do seu produto pode incluir documentação opcional, tal como garantias, que podem ser fornecidas pelo vendedor. Estes documentos não fazem parte da embalagem padrão.

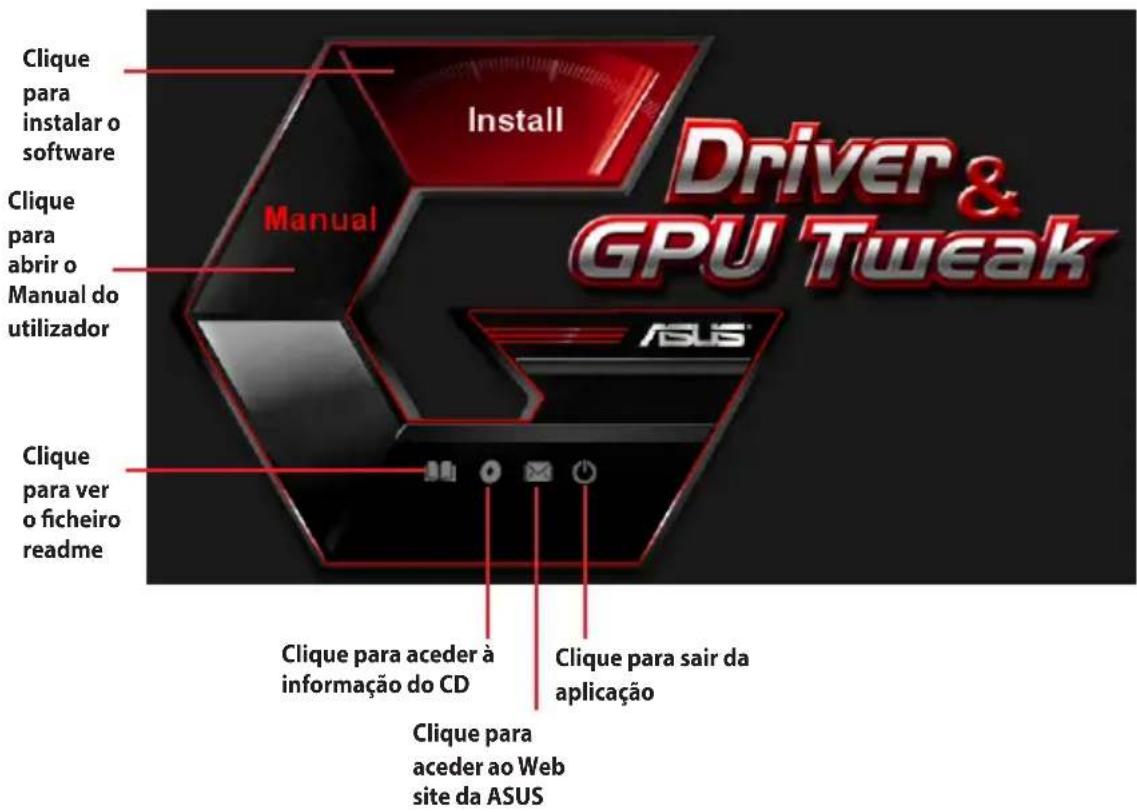

1. Informação do CD de suporte

O CD de suporte contém os controladores e utilitários que devem ser instalados no seu PC para a placa VGA. Clique nos ícones no menu principal do CD de suporte para obter informações de contato da ASUS, navegar pelo conteúdo do CD, ou ver o ficheiro Leia-me.

• As imagens mostradas neste manual podem não corresponder exatamente ao produto real.
• Alguns itens do controlador e do utilitário que constam do CD de suporte aplicam-se apenas às placas VGA da ASUS.
• Pode necessitar de ter privilégios de administrador para instalar os controladores e utilitários. Consulte a documentação do seu Windows 8.1 / 8 / 7 / Vista para mais informações.
• O conteúdo do CD de suporte pode ser alterado em qualquer altura sem aviso prévio. Visite o site da ASUS (www.asus.com) para obter as atualizações.

Insira o CD de suporte na unidade óptica do computador. Se a Execução Automática estiver activada, o Menu Principal será iniciado automaticamente.

Caso a função de execução automática não esteja activada no seu computador, procure o ficheiro UI.exe no CD de suporte. Faça duplo clique sobre UI.exe para executar o programa de instalação a partir do CD.

2. Controladores VGA

Um controlador VGA é um programa que faz com que o dispositivo funcione com o seu sistema operativo. Depois de instalar fisicamente a placa gráfica, utilize os métodos recomendados nesta secção para instalar, actualizar ou remover o controlador VGA.

Se estiver a substituir uma placa gráfica antiga por uma placa gráfica nova da ASUS, certifique-se de que remove o antigo controlador de visualização do seu sistema.

2.1 Instalar o controlador VGA

2.1.1 Instalar no Windows (32/64 bit)

Vista e Windows 8.1/8/7

Para instalar o controlador VGA para Windows 8.1 / 8 / 7 / Vista:

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver activada, o menu principal é exibido automaticamente. Se a função de execução automática estiver desactivada, execute o ficheiro UI.exe a partir do directório raiz do CD de suporte.

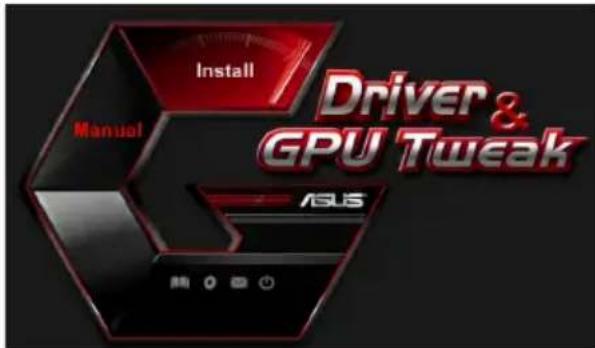

3. No menu principal, clique em Install (Instalar).

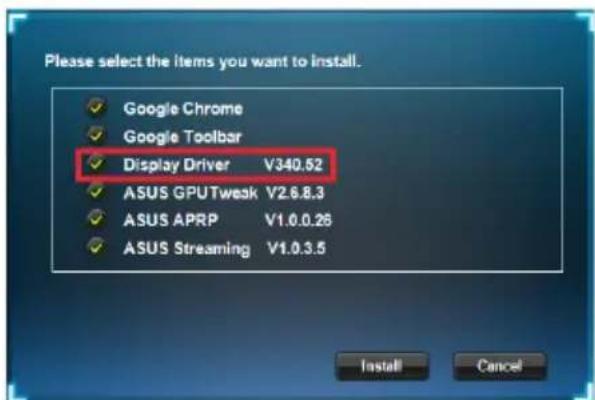

4. Seleccione Display Driver (Controlador de visualização) e clique no botão Install (Instalar).
5. Quando a instalação estiver concluída, clique em OK para iniciar o Sistema.

2.2 Desinstalar o controlador VGA

2.2.1 Remover os Windows 8.1/8/7/Vista:

Para remover o controlador VGA no Windows 8.1 / 8 / 7 / Vista:

• Clique em Iniciar > Painel de Controlo > Programas > Programas e Funcionalidades, selecione o controlador da placa gráfica. Clique em Desinstalar.

3. Utilitário ASUS GPU Tweak

O utilitário ASUS GPU Tweak permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

3.1 Instalar o ASUS GPU Tweak

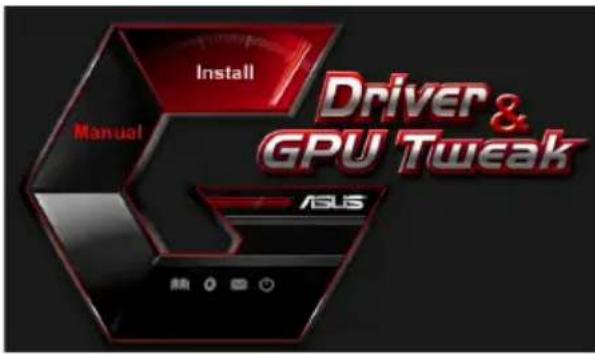

3.1.1 Instalar o ASUS GPU Tweak no Windows Vista e Windows 8.1 / 8/7 (32/64 bit)

Para instalar o ASUS GPU Tweak:

1. Insira o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Instalar.

1. Quando a instalação estiver concluída, clique em OK.

3.2 Desinstalar o ASUS GPU Tweak

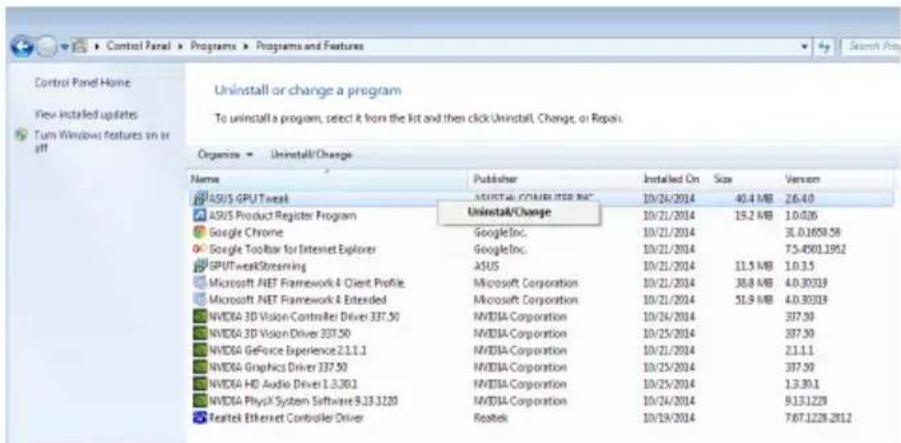

3.2.1 Remover o ASUS GPU Tweak no Windows 8.1 / 8 / 7 / Vista

Para remover o ASUS GPU Tweak no Windows 8.1 / 8 / 7 / Vista:

• Clique em Iniciar > Painel de Controlo > Programas > Programas e Funcionalidades. Selecione ASUS GPU Tweak. Clique em Desinstalar.

4. Utilitário ASUS APRP

O utilitário ASUS APRP permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

4.1 Instalar o ASUS APRP

4.1.1 Instalar o ASUS APRP no Windows Vista e Windows 8.1/8/7 (32/64 bit)

Para instalar o ASUS APRP:

1. Insira o CD de suporte na unidade ótica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

1. No menu principal, clique em Instalar.

1. Quando a instalação estiver concluída, clique em OK.

4.2 Desinstalar o ASUS APRP

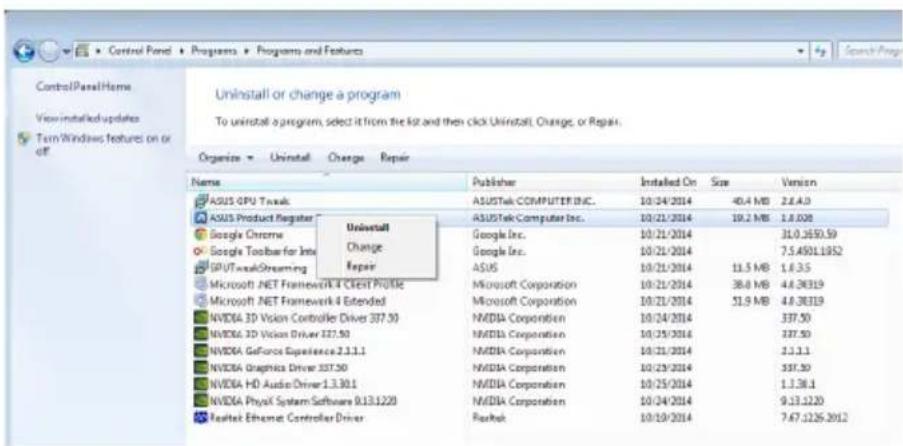

4.2.1 Remover o ASUS APRP no Windows 8.1/8/7/Vista

Para remover o ASUS APRP no Windows 8.1 / 8 / 7 / Vista:

• Clique em Start (Iniciar) > Control Panel (Painel de controlo) > Programs (Programas) > Programs and Features (Programas e Funcionalidades). Selecione ASUS APRP. Clique em Uninstall (Desinstalar).

5. Utilitário ASUS Streaming

O utilitário ASUS Streaming permite-lhe monitorizar e otimizar as definições da sua placa gráfica ASUS.

5.1 Instalar o ASUS Streaming

5.1.1 Instalar o ASUS Streaming no Windows Vista e Windows 8.1/8/7 (32/64 bit)

Para instalar o ASUS Streaming:

1. Insira o CD de suporte na unidade ótica.
2. Se a Execução Automática estiver ativada, o menu principal é apresentado automaticamente. Se a Execução Automática estiver desativada, execute o ficheiro UI.exe no diretório raiz do seu CD de suporte.

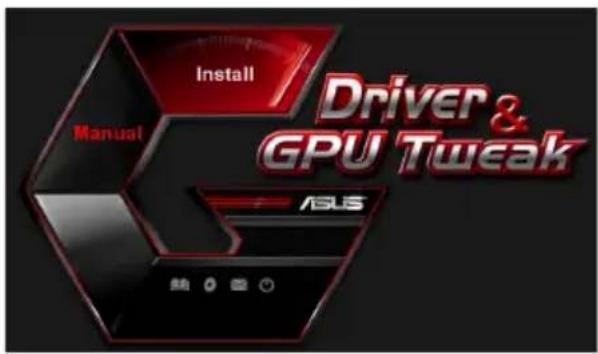

1. No menu principal, clique em Install (Instalar).

1. Quando a instalação estiver concluída, clique em OK.

5.2 Desinstalar o ASUS Streaming

5.2.1 Remover o ASUS Streaming no Windows 8.1/8/7/Vista

Para remover o ASUS Streaming no Windows 8.1 / 8 / 7 / Vista:

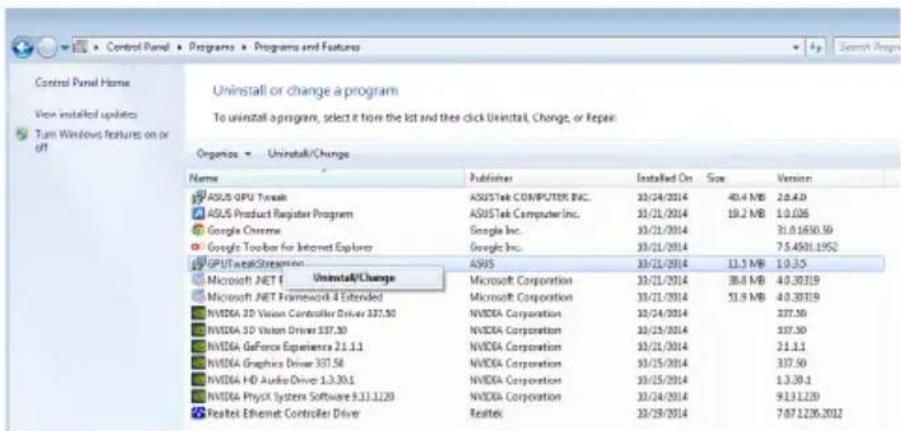

• Clique em Start (Iniciar) > Control Panel (Painel de controlo) > Programs (Programas) > Programs and Features (Programas e Funcionalidades). Selecione ASUS Streaming. Clique em Uninstall (Desinstalar).

6. Outras informações

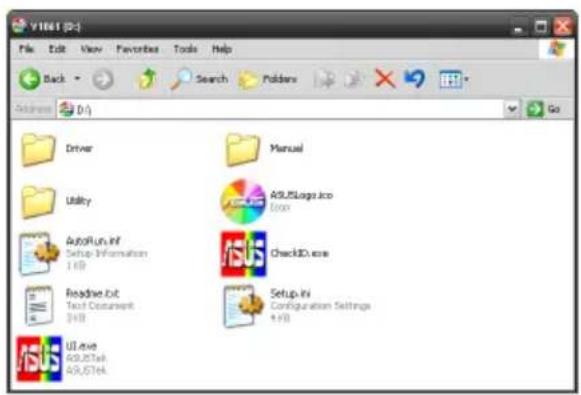

6.1 Pesquisar o CD de suporte

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

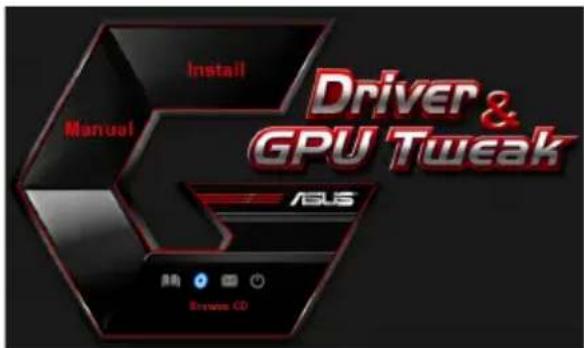

1. No menu principal, clique em Browse CD (Procurar no CD) para visualizar o conteúdo do CD.

6.2 Informação de Contacto

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal é exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

1. No menu principal, clique em Contact Us (Contacte-nos) para aceder ao Web site da ASUS para ver mais detalhes.

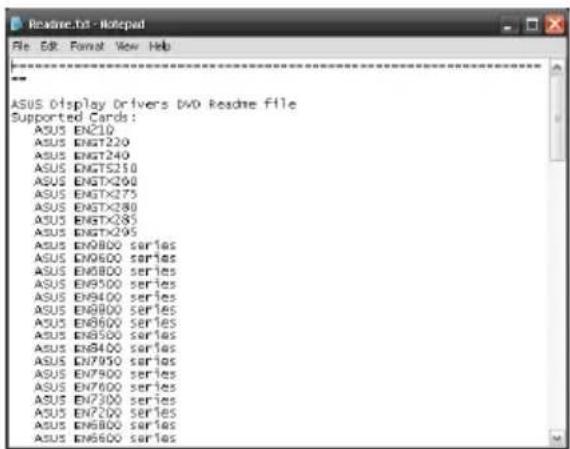

6.3 Ver o ficheiro readme

Para ver o ficheiro readme:

1. Introduza o CD de suporte na unidade óptica.
2. Se a Execução Automática estiver ativada, o menu principal será exibido automaticamente.

Se a função de execução automática estiver desativada, execute o ficheiro UI.exe a partir do diretório raiz do CD de suporte.

1. No menu principal, clique em Read me (Leia-me).

O ecrã seguinte mostra os contactos.

Apêndice: Resolução de problemas básicos

Se se deparar com qualquer uma das seguintes situações após a instalação da sua placa gráfica, experimente uma das seguintes soluções possíveis antes de recorrer à assistência técnica.

Problema	Não se vê nada antes instalação da plac.
Causa	A placatype não estar devidamente instalada.
Solução	Certifique-se de que a placatype está inclinada ou mal introduzida na ranhura.
Causa	O monitor pode não estar devidamente ligado.
Solução	Certifique-se de que o cabode sinal está devidamente ligado ao monitor e à placáGRAMática.
Causa	A sua placá gramífica não é suportada pela motherboard.
Solução	Consulte a documentação técnica que acompanha a motherboard e verifique as espécicasoes necessarias para a placá gramática (e.g. voltagem para a placá AGP)
Causa	A fonte de alimentação auxiliar da placá gramática não está ligada.
Solução	Certifique-se de que os cabos de alimentação auxiliares está devidamente ligados à fonte de alimentação.
Causa	Alimentação insufficiente.
Solução	Certifique-se de que a sua fonte de alimentação fornece pelo menos a alimentação minima necessária aosystema.
Causa	Definições incorrectly doSYSTEMA de hardware da motherboard (p.ex. ligações do pailen de controlo do)...
Soluções
	Verifique se os cabos do pailen de controlo do)...
	Verifique se o CPU, ventoinha do CPU e/ou DIMMs de memória está em boas condições e correctamente ligados.
Problema	Balança da cor Incorrecto
Causa	A placatype não estar devidamente instalada.
Solução	Certificado-se de que a placatype está inclinada ou mal introduzida na ranhura
Causa	Os comandos do video podem não estar devidamente definidos.
Soluções	• Configure manualmente os comandos do video para as definições pretendidas.
	• Configure a resolution da sua placá grafica. (i.e. altere as Propriedades de visualização)
Causa	Pode existir um controlador da placá grafica não suportado instalado no seuSYSTEMA. Podem ocorrer conflitos com controladores de placas graficas de diferentes vendedores.
Soluções	• Remova quaisquer controladores da placá grafica que não sejam utilizesdo e que estejam instalados no seuSYSTEMA.
	• Instale o controlador da placá grafica que acontece acompanyha a sua placá grafica.
Causa	A fonte de alimentação auxiliar da placá grafica não está ligada.
Solução	Certificado-se de que os cabos de alimentação auxiliares está devidamente ligados à fonte de alimentação.
Causa	Se o seu monitor utilizesconectores BNC, uma ou mais definições de ligation pode estar incorrectas.
Solução	Certificado-se de que todos os connectores BNC está devidamente ligados à respectiva porta.
Causa	A definição do software do monitor pode estar incorrecta.
Solução	Configure o software do monitor para as definiçõespretendidas.
	O monitor pode não estar devidamente ligado.
Causa	Certificado-se de que o cabo de sinal está devidamente ligado ao monitor e à placá grafica.
Solução
Problema	A imagem no éráPRESENTA-se distorcida.
Causa	O seu monitor não suportaa as definições de visualização pretendidas.
Solução	Certifique-se de que o seu monitor suportaa as definições de visualização pretendidas. Consulate a documentação técnica que acompanha o monitor.
Causa	A sua placagrárica não suportaa as definições pretendidas ao;nível do systema.
Solução	Certifique-se de que a sua placagrárica suportaa asdefinições de visualização pretendidas. Consulate aabela deespecificações que acompanha esta placagrárica.
Causa	Alguns ficheiros do controlador podem estar corrompidos.
Solução	Remova os controladores da placagrárica actual e reinstale-osa partir do CD de suporte.
Causa	Insufiente dissipação do calor no interior da caixa.
Soluções	Certifique-se de que a ventoinha da caixa, a CPU e odissipador de calor equipado com ventoinha, e/ou aventoinha da placagrárica da GPU está a functionarcorrectamente.
Causa	Overclock excessivo da memória GPU ou VGA.
Solução	Reponha as predefinições de frequência da memória GPU eVGA.

A existência de outros problemas pode estar relacionada com outras peças ou acessórios (i.e. motherboard, fonte de alimentação, LCD/TRC) do seu sistema.
