STRIXGTX950DC22GD5GAMING - グラフィックカード ASUS - 無料のユーザーマニュアル

製品タイプ	グラフィックカード
ブランド	ASUS
モデル	STRIXGTX950DC22GD5GAMING
グラフィックプロセッサ	NVIDIA GeForce GTX 950
ビデオメモリ	2GB GDDR5
インターフェース	PCI Express 3.0 x16
ディスプレイコネクタ	1 x DVI, 1 x HDMI, 1 x DisplayPort
冷却技術	DirectCU II デュアルファン
寸法	約 26 x 12 x 4 cm
重量	約 600 g
必要な電源	6ピン補助電源コネクタ×1、推奨電源350W
主な機能	ASUS GPU Tweak（オーバークロック・監視）、ASUS Streaming、0dBモード、DirectCU II
対応オペレーティングシステム	Windows 8.1, 8, 7, Vista (32/64ビット)
パッケージ内容	グラフィックカード、サポートCD（ドライバ・ユーティリティ）、インストールガイド
メンテナンス	定期的に圧縮空気でフィンとファンを清掃; 湿気や極端な温度を避ける
安全性	電気安全注意事項を守る; 取り扱い前に電源を抜く; 静電気防止マットを使用する
保証	製品に付属のメーカー保証書をご参照ください

よくある質問 - STRIXGTX950DC22GD5GAMING ASUS

グラフィックカードを取り付けた後に画面が表示されない場合の対処方法は？

カードがスロットに正しく取り付けられているか、モニターが正しく接続されているか、補助電源が接続されているか、電源が十分か確認してください。マニュアルのトラブルシューティングセクションを参照してください。

グラフィックカードのドライバをインストールする方法は？

付属のサポートCDを挿入し、自動再生を有効にするか、CDからUI.exeを起動します。「ディスプレイドライバ」をクリックし、「インストール」をクリックします。インストール後、再起動します。

グラフィックドライバをアンインストールする方法は？

コントロールパネル > プログラム > プログラムと機能に移動します。グラフィックドライバを選択し、「アンインストール」をクリックします。

ASUS GPU Tweakユーティリティの使用方法は？

サポートCDからインストールします。これにより、周波数や電圧などのグラフィックカードの設定を監視および最適化できます。

グラフィックカードには2つのファンがありますが、常に動作していますか？

いいえ、0dBテクノロジーにより、低負荷時にはファンが停止し静かに動作します。温度がしきい値を超えた場合のみ回転します。

このカードで利用可能なディスプレイコネクタは？

このカードにはDVI、HDMI、DisplayPortコネクタが1つずつあります。モニターに適したケーブルを使用してください。

グラフィックカードをオーバークロックできますか？

はい、ASUS GPU Tweakユーティリティを使用して、GPUとメモリの周波数を徐々に上げることができます。不安定な場合はデフォルト設定に戻してください。

グラフィックカードの掃除方法は？

電源を抜きます。乾いた布や圧縮空気を使用して、フィンやファンのほこりを取り除きます。液体は避けてください。

コンピュータがグラフィックカードを認識しません。どうすればいいですか？

カードがしっかりと差し込まれているか、補助電源コネクタが接続されているか、マザーボードがPCI Expressに対応しているか確認してください。ドライバを再インストールしてみてください。

このカードは外部電源が必要ですか？

はい、6ピン補助電源コネクタが必要です。電源ユニットが十分な出力（少なくとも350W推奨）であることを確認してください。

使用説明書 STRIXGTX950DC22GD5GAMING ASUS

4.1 華碩APRPのインストール 11 4.2 華碩APRPのアンインストール 12

4.1 华硕APRPのインストール 11 4.2 华硕APRPのアンインストール 12

トーナリティ

ユーザーガイド

J9733

第3版

2014年9月

本書の内容は、ASUSTeK Computer Inc.（ASUS）の文書による許可なく、編集、転載、引用、放送、複写、検索システムへの登録、他言語への翻訳などを行うことはできません。

以下の場合には、保証やサービスを受けることができない場合があります。

(1) ASUSが明記した方法以外で修理、改造、交換を行った場合。 (2) 製品のシリアル番号が読み取れない状態、または欠落している場合。

ASUSは、本マニュアルにおいて、明示の有無にかかわらず、いかなる保証も行いません。ASUSの責任者、従業員、代理人は、本書の記述および本製品に起因するいかなる損害（利益の損失、ビジネスチャンスの喪失、データの損失、業務の中断などを含む）に対して、その可能性を事前に指摘されていたかどうかにかかわらず、責任を負いません。

本書の仕様や情報は、個人の使用目的にのみ提供されるものです。また、予告なく内容を変更することがあります。その変更についてASUSはいかなる責任も負いません。本書およびハードウェア、ソフトウェアに関する不正確な内容について、ASUSは責任を負いません。

本マニュアルに記載されている製品名および企業名は、登録商標または著作物として登録されている場合がありますが、本書は識別、説明、およびユーザーの便宜のために使用されており、それらの権利を侵害する意図はありません。

目次

4 安全上の注意 5 6

1. カードCD情報
2. 8

2.1 グラフィックカードドライバのインストール... 8 2.2 グラフィックカードドライバの削除... 9

3. ASUS GPU Tweak ユーティリティ... 10

3.1 ASUS GPU Tweakをインストール... 10 3.2 ASUS GPU Tweakを削除... 11

1. 4. ASUS APRP... 12

4.1 ASUS APRPをインストールする... 12 4.2 ASUS APRPを削除... 13

1. 5. ASUS Streaming... 14

5.1 ASUS Streamingをインストールする... 14 5.2 ASUS Streamingを削除する... 15

1. 6. その他の情報... 16

6.1 サポートCDを参照する... 16 6.2 コンタクトインフォメーション... 16 6.3 Readmeファイルを見る... 17

付録：トラブルシューティング... 18

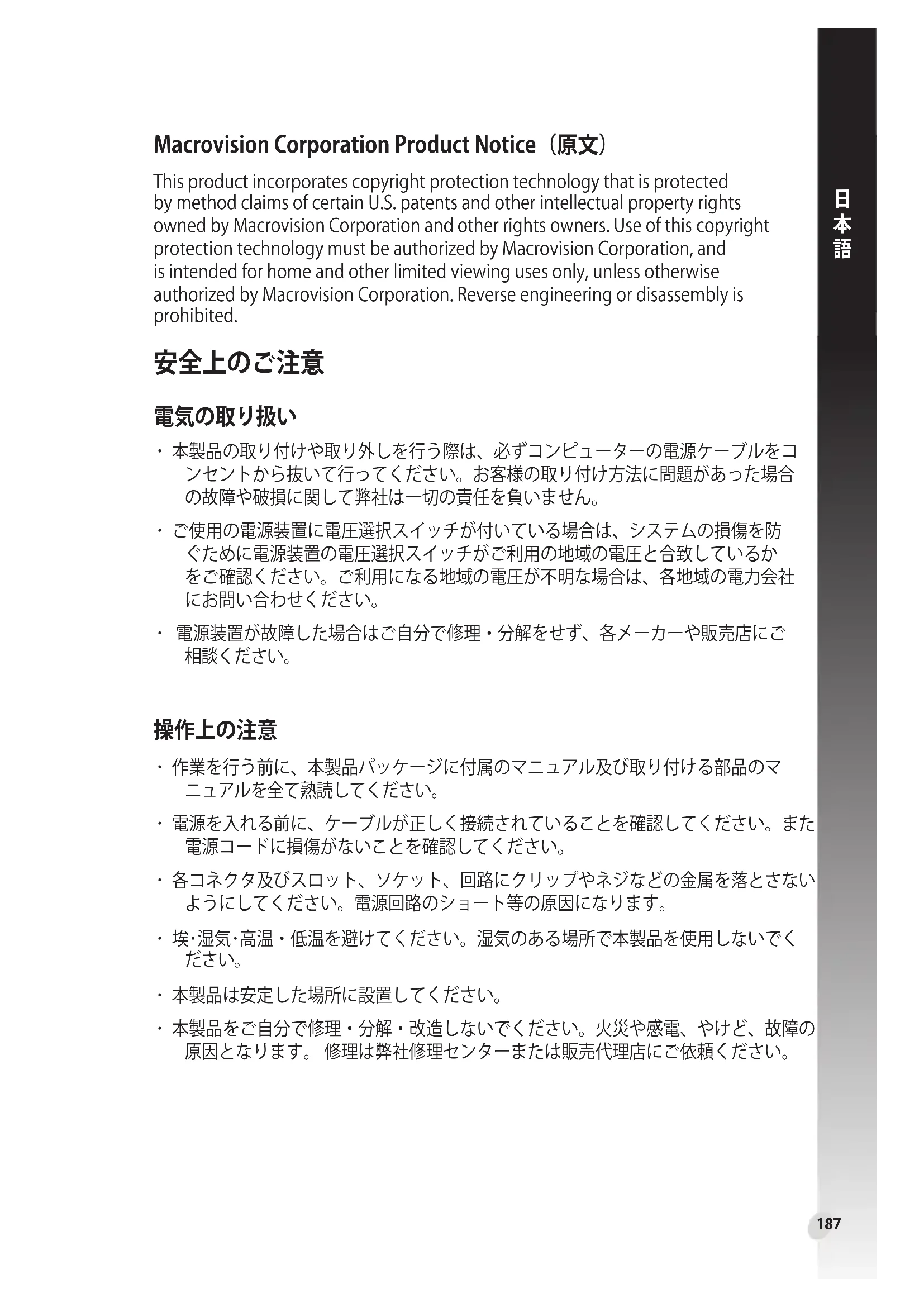

注意

・本製品の取り付けや取り外しを行う際は、必ずコンピューターの電源ケーブルをコンセントから抜いてください。お客様の取り付け方法に問題があった場合の故障や破損に関して、弊社は一切の責任を負いません。・電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐために、電源装置の電圧選択スイッチがお住まいの地域の電圧と一致しているかをご確認ください。お住まいの地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。・電源装置が故障した場合は、ご自分で修理・分解をせず、各メーカーや販売店にご相談ください。

操作上の注意

・作業を行う前に、本製品のハードウェアに付属のマニュアル及び取り付ける部品のマニュアルを全て熟読してください。・電源を入れる前に、ケーブルが正しく接続されていることを確認してください。また、電源コードに損傷がないか確認してください。・各コネクタ及び回路基板に金属が落ちないようにしてください。・埃・湿気・高温・低温を避けてください。湿気のある場所で本製品を使用しないでください。・本製品は安定した場所に設置してください。・本製品をご自分で修理・分解・改造しないでください。火災や感電、やけど、故障の原因となります。修理は弊社修理センターまたは販売代理店にご依頼ください。

このマニュアルについて

本書には、製品を安全に使っていただき、お客様や他の人々の危害や財産の損害を未然に防止していただくために、守っていただきたい事項が記載されています。次の内容をよく理解した上で本文をお読みください。

警告：作業者が死亡する、または重傷を負う可能性が想定される内容を示しています。

注意：ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回避するための方法を説明しています。

重要：作業を完了するために必要な指示や設定方法を記載しています。

メモ：製品を使いやすくするための情報や補足の説明を記載しています。

製品情報

1. ASUSオフィシャルサイト (http://www.asus.com/)

多言語に対応した弊社ウェブサイトで、製品のアフター情報やサポート情報をご確認ください。

1. 追加ドキュメント

パッケージの内容によっては、追加のドキュメントが同梱されている場合があります。注意事項や購入店・販売店などに関する追加の最新情報があります。それらは、本書がサポートする範囲には含まれていません。

・本マニュアルで使用しているイラストや画面は実際のものと異なる場合があります。予めご了承ください。・サポートCDに収録されている内容は製品やバージョンによって異なります。

1. サポートCD情報

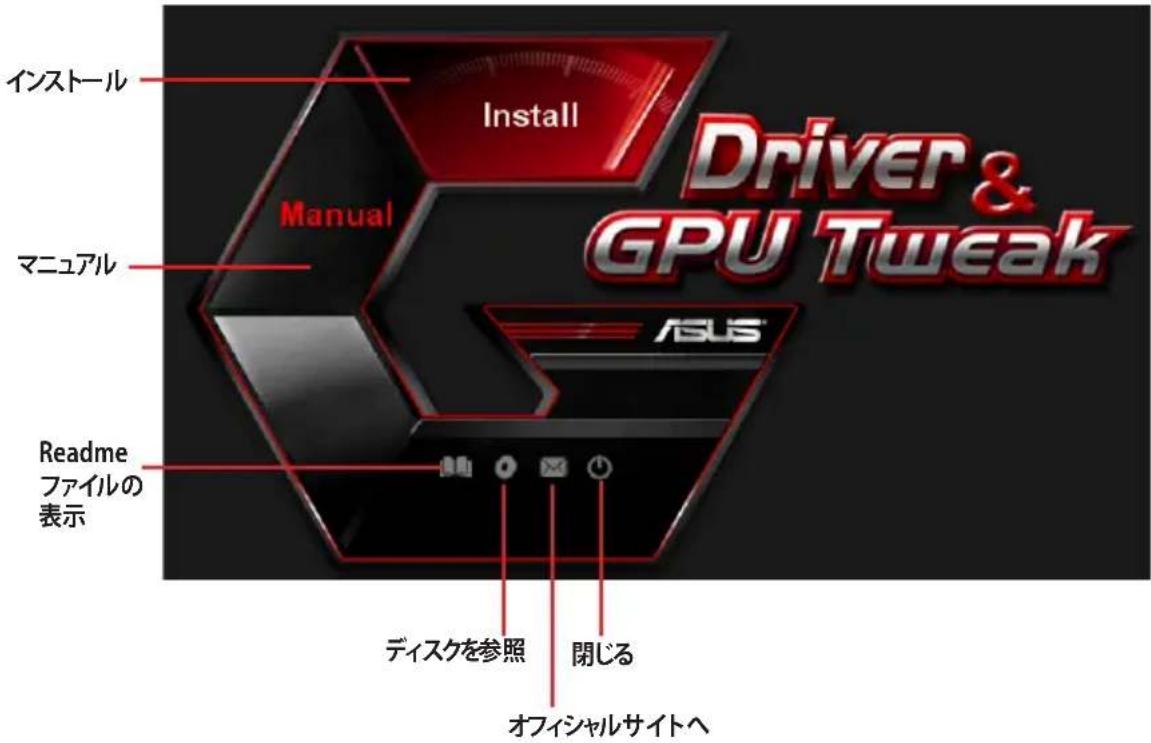

製品に付属のサポートCDには、グラフィックスドライバーやデイリーテプロガムなどが収録されています。各アイコンをクリックすると、特定のアクションを実行することができます。

・サポートCDに収録されているグラフィックスドライバーやユーティリティをインストールする際に「管理者権限」が必要な場合があります。詳細については、ご利用のオペレーティングシステムのマニュアル、またはシステム管理者に確認してください。・サポートCDの収録内容は、製品改善のため予告なく変更される場合があります。最新情報はASUSオフィシャルサイトをご覧ください。

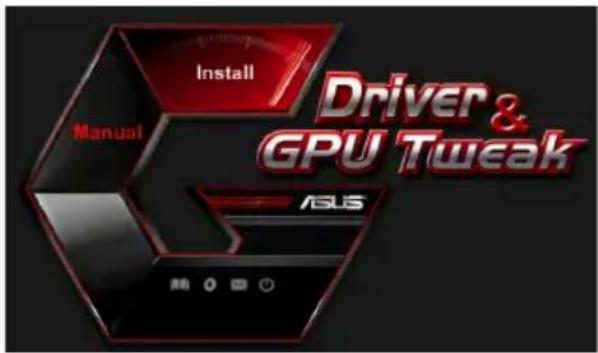

光学ドライブにCDを挿入します。自動実行機能（オートラン）が有効の場合は、メニュー画面が表示されます。

自動実行機能が有効でない場合は、サポートCDを開き、ルートディレクトリの「UI.exe」を実行すると、メニューウィンドウを表示することができます。

2. ドライバー

他社のビデオカードや古いビデオカードから交換する場合は、あらかじめインストールされているドライバーをアンインストールしてから、新しいドライバーをインストールしてください。

2.1 グラフィックスドライバーをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行してください。
3. メニュー画面の「Install」をクリックします。

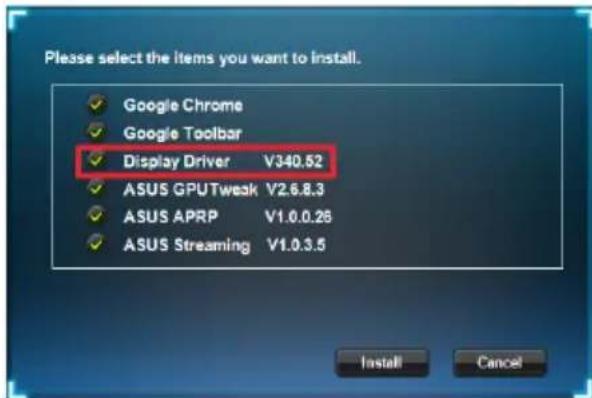

4. 「Display Driver」にチェックが付いていることを確認し、「Install」をクリックし、グラフィックスドライバーのインストールを開始します。

1. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

サポートCDのバージョンによっては、ドライバーのダウンロードが必須な場合があります。ダウンロードにはインターネット接続が必要です。

2.2 フローを削除する

手順

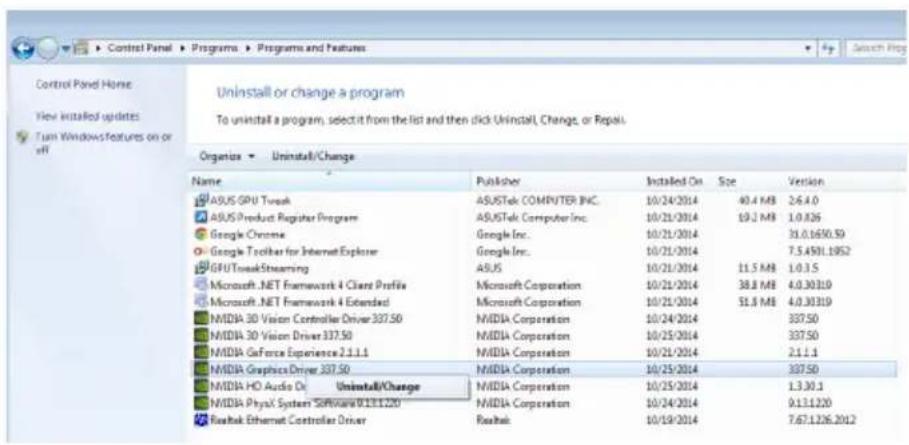

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタート画面で右クリックし、コマンドプロンプトを選択し、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。
2. システムにインストールされている「NVIDIA グラフィックス ドライバー」を選択します。 4.「アンインストール」または「アンインストールと変更」を選択します。
3. コンピューターを再起動します。

3. ASUS GPU Tweak ユーティリティ

ASUS GPU TweakはASUS製ビデオカードの状態を詳細に表示し、細かなオーバークロック設定を可能にする、TechPowerUpの「GPU-Z」をベースにしたハードウェアモニター＆オーバークロックツールです。

3.1 ASUS GPU Tweakをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

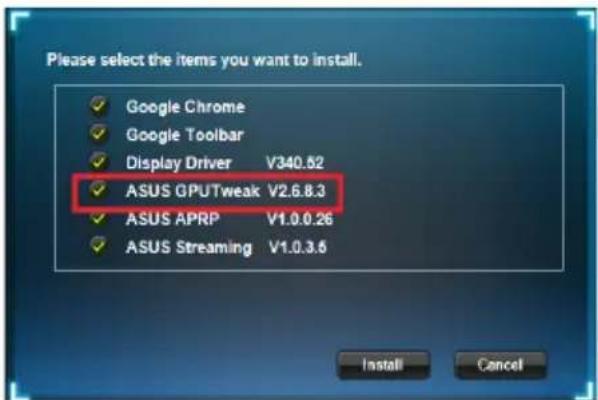

2. 「ASUS GPU Tweak」にチェックが付いていることを確認して「Install」をクリックし、ユーティリティのインストールを開始します。
3. インストール完了後、再起動を促すメッセージが表示されたら「OK」をクリックし、Windows®を再起動します。

サポートCDのバージョンによっては、ユーティリティのダウンロードが必須な場合があります。ダウンロードにはインターネット接続が必要です。

3.2 ASUS GPU Tweakを削除する

手順

1. ネデローアリケーニンを閉じます。 2a. Windows® 7: スタートメニロー、「コトロールル」→「プロダムのアングストーリ」の順に開きます。 2b. Windows® 8/8.1: 卡一トドの 卡一を押しおがら 卡一を押し、コマンドと才予は一覧から「コトロルハネル」→「プロダムのアインストーリ」の順に開きま�。

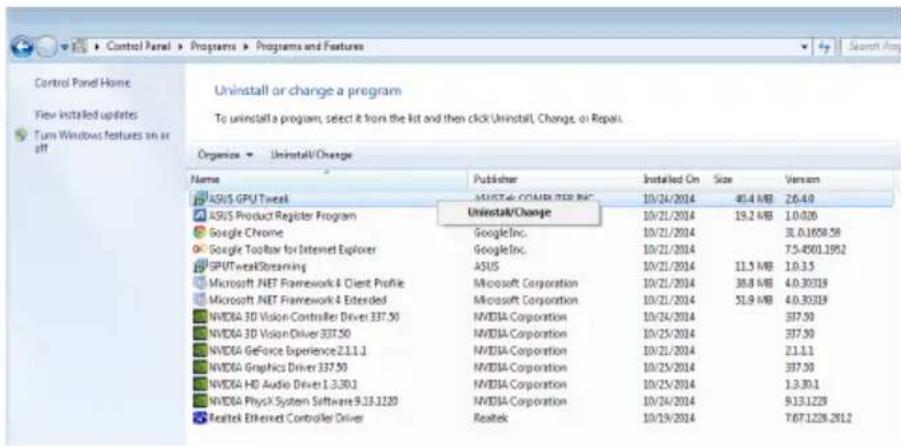

2. プステムにインズローはいの「ASUS GPU Tweak」を選択いたします。 4.「アングストーリ」はは「アングストーリと変更」を選択いたします。
3. ヨンデー一を再起動に求。

4. ASUSAPRP

ASUSAPRP(ASUSProductRegisterProgram)は、ASUS製品登錄プロガラムです。迅速かつ簡単にASUSアカウnt登録と買い上ご製品の製品登錄をるてがCNT。

4.1 ASUSAPRPをインストーリる

手順

1. 沙卜CDを光学ドバイフに插入しります。
2. 自動実行機能が有效な场合、× ニー一画面が自動に表示いたします。自動実行機能が有效ください场合は、サボトCDを参照し「UI.exe」を実行いたします。

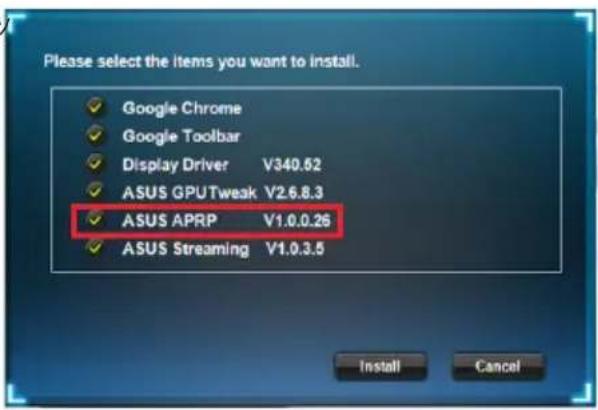

1. メニュ一画面の「Install」をようお願いいたします。 4.「ASUSAPRP」にチエックがていのとを確認て「Install」をクリック、一テイリテイのインスローを開始しま�。

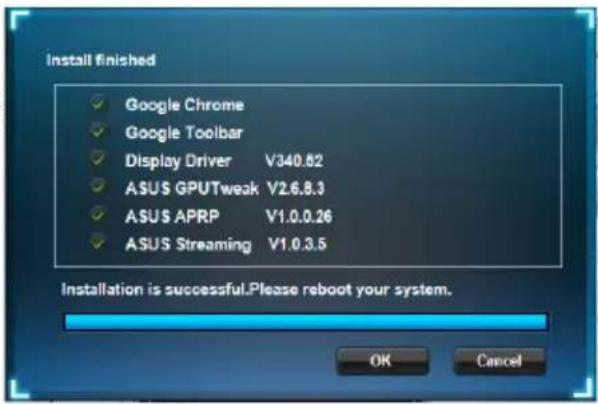

1. トル完了後、再起動を促すマドー表示た」「OK」をククLWindows®を再起動と。

4.2ASUSAPRPto削除的

手順

1. すべてのアプリケーションを閉じます。 2a. Windows® 7: スタートメニューから「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: キーボードのWindowsキーを押して、スタート画面で「コントロールパネル」と入力し、検索結果から「コントロールパネル」を選択します。

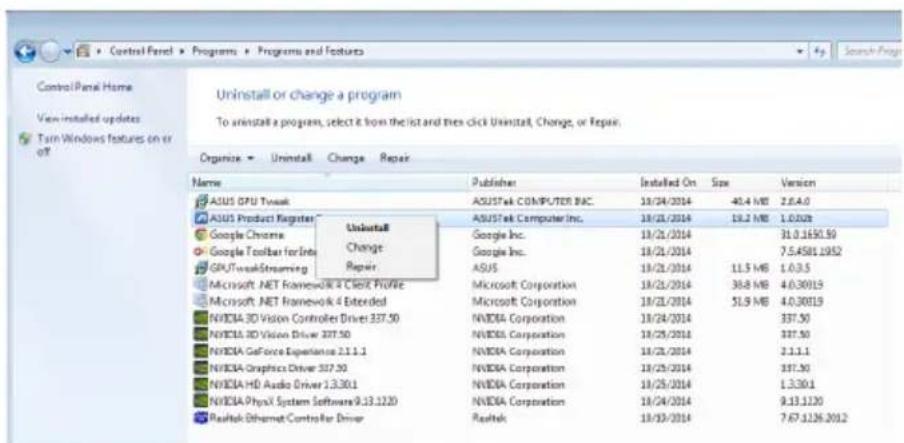

2. システムにインストールされている「ASUS Product Register Program」を選択します。
3. 「アンインストール」または「アンインストールと変更」を選択します。
4. コンピューターを再起動します。

5. ASUS Streaming

ASUS Streaming (GPU Tweak Streaming)は、ゲーム画面やWebカメラの入力など、複数のソースをストリーミング配信する機能です。

5.1 ASUS Streamingをインストールする

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

1. メニュー画面の「Install」をクリックします。

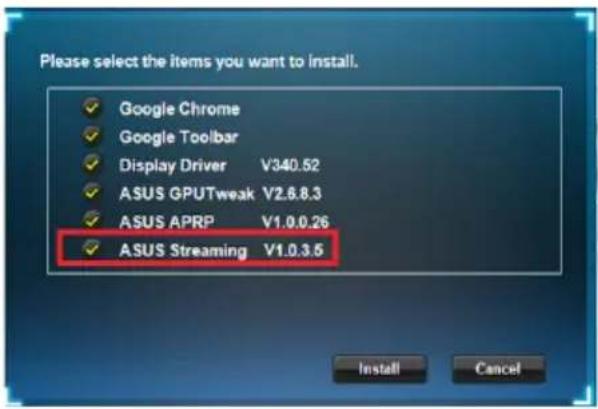

2. 「ASUS Streaming」にチェックが入っていることを確認し、「Install」をクリックして、ユーティリティのインストールを開始します。

1. インストール完了後、再起動を促す表示が出たら「OK」をクリックし、Windowsを再起動します。

5.2 ASUS Streamingを削除する

手順

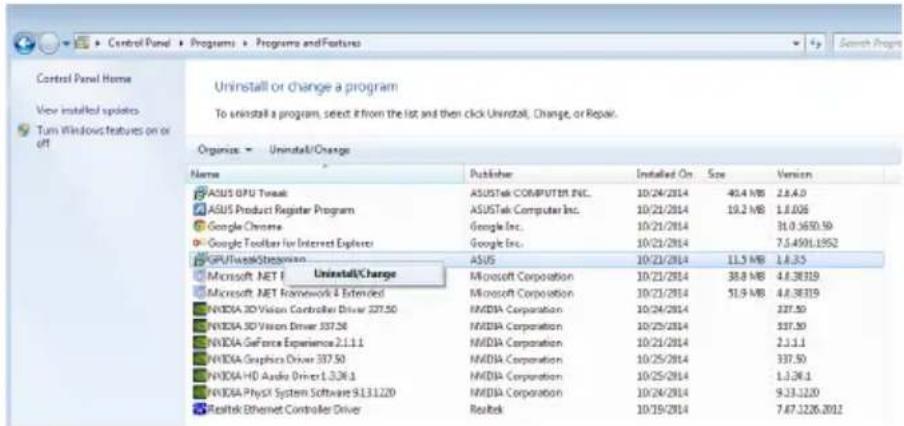

1. すべてのアプリケーションを閉じます。 2a. Windows®7: スタートメニューから、「コントロールパネル」→「プログラムのアンインストール」の順に開きます。 2b. Windows® 8/8.1: スタート画面で右クリックし、「すべてのアプリ」を表示して、「コントロールパネル」→「プログラムと機能」の順に開きます。 3. システムにインストールされているプログラムを選択します。 4. 「アンインストール」または「アンインストールと変更」を選択します。 5. メッセージに従って再起動します。

6. その他の情報

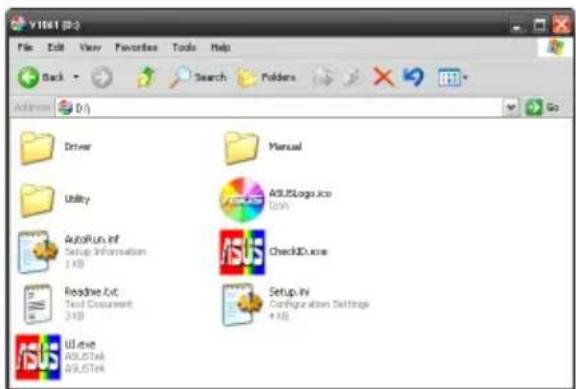

6.1 サポートCDを参照する

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。

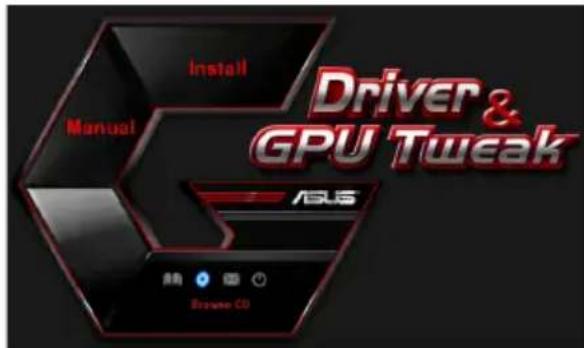

1. メニュー画面の「Browse CD」ボタンをクリックします。

6.2 コンタクト情報

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サポートCDを参照し「UI.exe」を実行します。
3. メニュー画面の「Contact US」アイコンをクリックするとウェブブラウザが起動し、ASUSのホームページが表示されます。

*コンタクト情報を利用するにはインターネット接続が必要です。

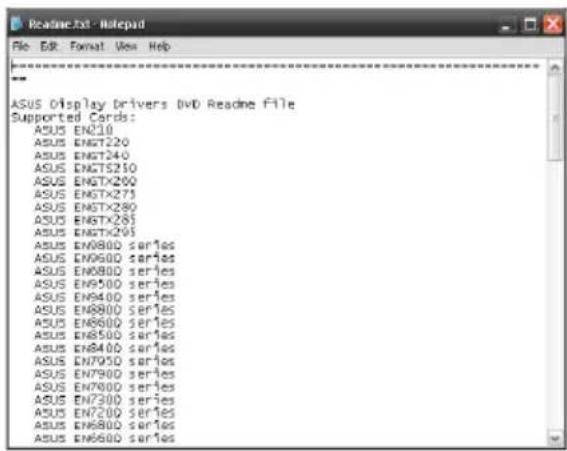

6.3 Readme ファイルを見る

手順

1. サポートCDを光学ドライブに挿入します。
2. 自動実行機能が有効な場合、メニュー画面が自動的に表示されます。自動実行機能が有効でない場合は、サト①を参照し「UI.exe」を実行してください。

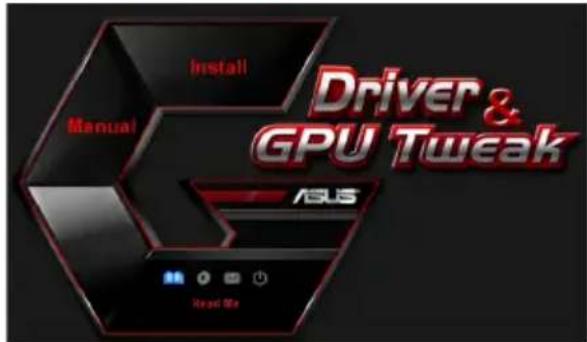

1. メニュー画面の「Read Me」アイコンをクリックするとテキストエディタが起動し、Read Meファイルをご覧いただけます。

付録: トラブルシューティング

ビデオカードの取付後に問題が発生した場合は、販売代理店やサポートセンターに連絡する前に、次のことを確認してください。

問題力一下を取り付けたが画面に何も表示いたします
原因 解决方法	ビデカ一下が正しく取り付けますてない。 マダーリリドのPCI Express スロットに对て、傾ないようにビデカ一下を水平に取り付ける。
原因 解决方法	モニタ一が正しく取り付けますてない。 デイス克莱フムがモニタ一とビデカ一下に正しく接続いたします。
原因 解决方法	ビデカ一下がマダーリリドと互換性:NO。 マダーリリドのテクカルドキメンでビデカ一下に閲るシラム要件を確認する。(例:AGP動作電圧哪家)
原因 解决方法	ビデカ一下に補助電源が接続いたします。 補助電源ケーツルが電源装置とビデカ一下に正しく接続いたします。
原因 解决方法	電源が不足くださいます。 コンビューナーの総消費電力に対て電源装置の電源容量が十分uableご上ご確認いたします。
原因 解决方法	ハーニアデバイスが正しく取り付けますて:NO。 •CPUやモリーフマダーリドに正しく取り付けiatesわいは令わい。
問題色彩のバーニスが悪い
原因 解決方法	ビデカカは正しに取り付けraidない。 マダローボーツのPCI Express スロットに対て、傾なうむにビデカカは水平に取り付ける。
原因 解決方法	モニタ一出力の設定が正しない。 ·ビデカカはコntonローツルバネルで設定を変更する。 ·画面のプロバテローどて画面の解像度を変更する。
原因 解決方法	インストーリルたガラフィックスローがビデカカは サポーツしおない。たかは異なんだンダーのガラフィック ドライローによる衝突が発生してる。 ·現在取り付けいい的是リフロー用以外のガラフィックス ライローを通過アングスローする。 ·ビデカカは付属するサポーツCDからガラフィックス ローツローをインストーリルする。
原因 解決方法	ビデカカは補助電源が接続得很好ない。 補助電源ケービルが電源装置とビデカカは正しに接続 さて以上的とを確認する。
原因 解決方法	モニタ一が正しに取り付けraidない。(BNC入力端子) BNCガラフィックはリフローが対応する端子に正しに接続得很好 て以上的とを確認する。
原因 解決方法	モニタ一の設定が正しない。 モニタ一の設定を変更する。
原因 解決方法	モニタ一が正しに取り付けraidない。 ガラフィックはリフローがモニタ一とビデカカは正しに接 続得很好以上的とを確認する。
問題画像が乱る
原因	モニタ一が対応,Noい。
解決方法	モニタ一に付属する取扱説明書ptoideモニタ一の仕様・対応を確認する。
原因	ビデカカフは対応,Noい。
解決方法	才FIISCHILSATIDOKD仕様・対応を確認する
原因	ダラフィックスドリバ一が破損,Noい。
解決方法	現在インストーリてるガラフィックスドリバ一をアな インストーリル、サポーツCDからガラフィックスドリバ一 を再インストーリルする。
原因	CONPUNUERATUNOMI温度が上昇,Noい。
解決方法	CPUクレーバ、ケ罗斯フAN、ビデカカフの冷却フ が正しく動作するとを確認する。 CONPUNUERATUNOMI通気孔が物や埃で塞か%/等.No と確認する。
原因	ビデカカフのGPUやビデ才MOMI一を才一ハーロック てる。
解決方法	設定を初期値に適用。

その他の問題は、他のハードウェアやアクセサリに起因する問題の可能性があります。(例: マザーボード、電源装置、モニター)

Windows Vista & Windows® 8.1/8/7 の VGA ドライバーをインストールしては

2.2.1 Windows® 8.1/8/7/Vista® VGA ドライバーのインストール方法

当

6.2 6.2

Autorun（自動実行）は、JSODのデバイスドライバを生成します。

6.3 ReadMe（日本語版）

readme

1. サポートCDを光学ドライブに
