| Type de produit | Récepteur audio-vidéo amplifié |
| Marque | JVC |
| Modèle | KSAX202 |
| Dimensions (L × H × P) | 187 × 51 × 186 mm |
| Poids | 1,2 kg |
| Alimentation | CC 14,4 V (11 V à 16 V tolérés), masse négative |
| Puissance de sortie (normale) | 60 W RMS × 2 canaux à 4 Ω, ≤ 1% THD+N |
| Puissance de sortie (pontée) | 120 W RMS × 1 canal à 4 Ω, ≤ 1% THD+N |
| Puissance maximale | 300 W |
| Impédance de charge (normale) | 4 Ω (2 Ω à 8 Ω tolérés) |
| Impédance de charge (pontée) | 4 Ω (4 Ω à 8 Ω tolérés) |
| Réponse en fréquence | 5 Hz à 5000 Hz (+0 dB, -3 dB) |
| Sensibilité d'entrée / impédance | 2 V / 21 kΩ (0,2 V à 5 V variable) |
| Distorsion harmonique | Moins de 0,06 % à 1 kHz |
| Rapport signal/bruit | 80 dBA (réf. 1 W, 4 Ω) |
| Filtre passe-bas (LPF) | Fréquence de coupure 80 Hz |
| Filtre passe-haut (HPF) | Fréquence de coupure 150 Hz |
| Type d'amplification | BTL (symétrique sans transformateur), masse flottante |
| Indicateur de mise sous tension | Témoin vert POWER |
| Entrées audio | 2 × Cinch (RCA) ligne, entrée haut-parleur (HIGH INPUT) |
| Accessoires inclus | Connecteur d'entrée HP 3P × 1, vis de montage 4 × 20 mm × 4 |
| Entretien et nettoyage | Dépoussiérer régulièrement pour assurer la dissipation thermique |
| Sécurité | Ne pas démonter ; attention chaleur ; utiliser un fusible de même valeur ; installation par un technicien qualifié |
| Pièces détachées et réparabilité | Fusible remplaçable ; aucune pièce réparable par l'utilisateur à l'intérieur |
| Informations générales | Fabricant : JVC KENWOOD Corporation ; Représentant UE : JVC Technical Services Europe GmbH |
FOIRE AUX QUESTIONS - KSAX202 JVC
Questions des utilisateurs sur KSAX202 JVC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Récepteur audio-vidéo au format PDF gratuitement ! Retrouvez votre notice KSAX202 - JVC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KSAX202 de la marque JVC.

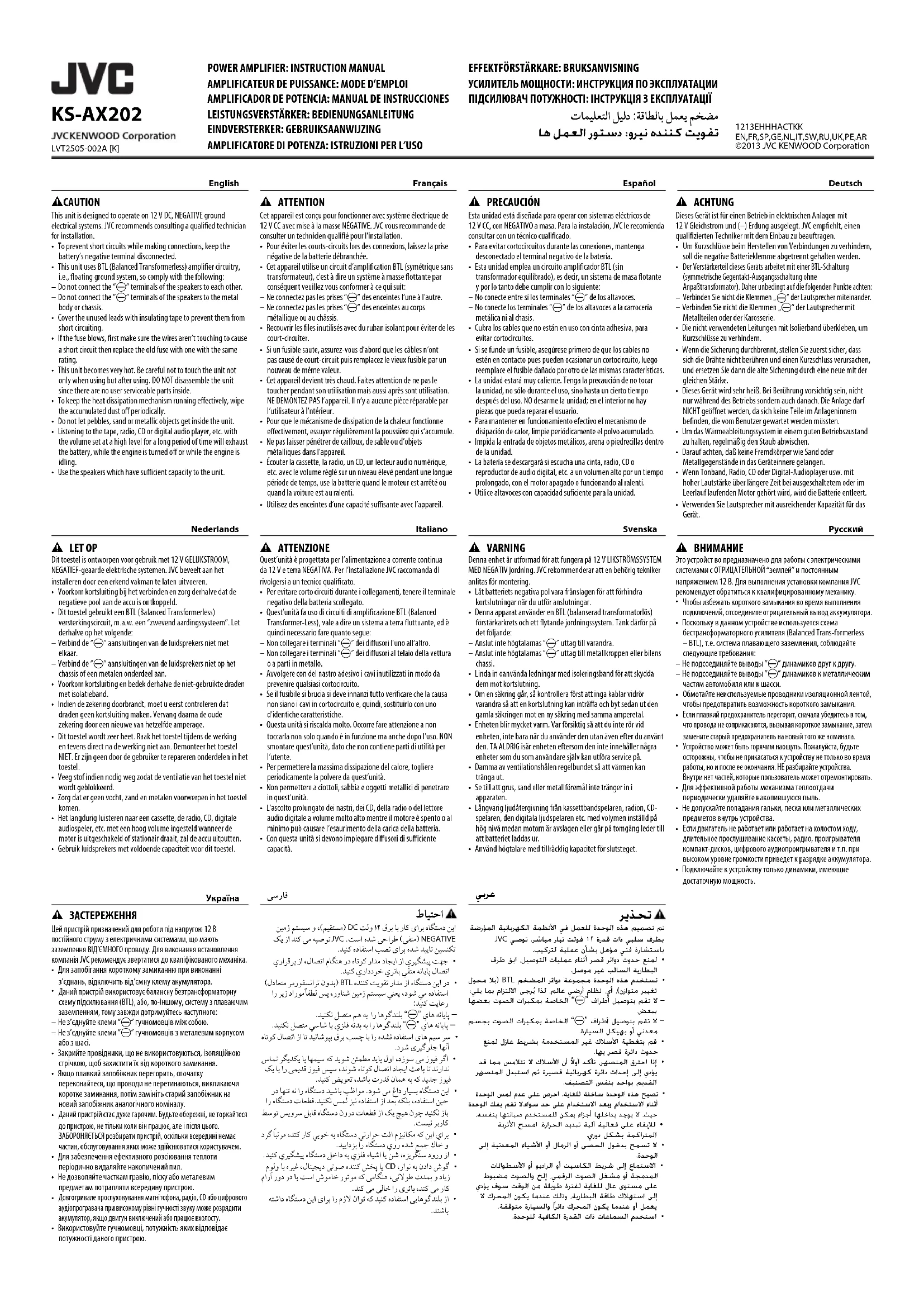

MODE D'EMPLOI KSAX202 JVC
Cet appareil est conçu pour fonctionner avec un système électrique de 12 V CC avec mise à la masse NÉGATIVE. JVC vous recommande de consulter un technicien qualifié pour l'installation.
Pour éviter les courts-circuits lors des connexions, laissez la prise négative de la batterie débranchée.
Cet appareil utilise un circuit d'amplification BTL (symétrique sans transformateur), c'est-à-dire un système à masse flottante. Par conséquent, veuillez vous conformer à ce qui suit : - Ne connectez pas les prises "O" des enceintes l'une à l'autre. - Ne connectez pas les prises 一 \ 一 des enceintes au corps métallique ou au châssis. - Recouvrez les fils inutilisés avec du ruban isolant pour éviter de les court-circuiter. - Si un fusible saute, assurez-vous d'abord que les câbles n'ont pas causé de court-circuit, puis remplacez le fusible par un nouveau de même valeur. Cet appareil devient très chaud. Faites attention de ne pas le toucher pendant son utilisation, mais aussi après son utilisation. NE DÉMONTEZ PAS l'appareil. Il n'a aucune pièce réparable par l'utilisateur. Utilisez-le à l'intérieur. - Pour que le mécanisme de dissipation de la chaleur fonctionne efficacement, essuyez régulièrement la poussière qui s'accumule. - Ne laissez pas de pièces de monnaie, de sable ou d'objets métalliques dans l'appareil. - Écouter la cassette, la radio, un CD, un lecteur audio numérique, etc. avec le volume réglé sur un niveau élevé pendant une longue période de temps, use la batterie quand le moteur est arrêté ou quand la voiture est au ralenti. Utilisez des enceintes d'une capacité suffisante avec l'appareil.
L'illustration ci-dessus est un exemple d'installation typique. Cependant, vous devez faire les ajustements correspondant à toute voiture particulière.
A. Emplacement de l'appareil
- Montez cet appareil sur une surface ferme, telle que dans le coffre ou sous un siège avant. Lorsque vous montez l'appareil sous le siège avant, assurez-vous que vous pouvez ajuster la position du siège sans qu'aucun fil ne s'accroche.
- Ne montez pas l'appareil près d'objets inflammables car il produit de la chaleur.
- Ne montez pas l'appareil dans un endroit sujet à la chaleur : comme près d'un radiateur, dans la boîte à gants ou dans un endroit fermé tel que sous un tapis de sol, qui empêchera la bonne dissipation de la chaleur. Sous un siège avant
② Sur le plancher du coffre
Installez l'appareil
Lors du montage de cet appareil, assurez-vous d'utiliser les vis fournies. - Si vous utilisez d'autres vis, il y a des risques que l'appareil se desserre ou que ces pièces sous le plancher soient endommagées. - Avant de percer des trous dans le coffre pour installer l'appareil, assurez-vous qu'il y a un espace suffisant sous le coffre pour ne pas faire de trous dans le réservoir de carburant, etc. (3) Vis fournie 04×20 mm (13/16 pouces) 4 Trou percé
Utilisation de cassettes à anneau (non fournies) pour une connexion plus sûre.

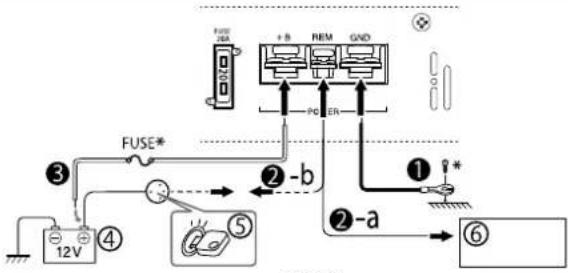

CONNEXION DE L'ALIMENTATION
Le fil correct connecté à chaque prise POWER est indiqué ci-après.
+BetGND : AWG 8 à AWG 4 (La section est d'environ 8 mm² à 21 mm².) - REM : AWG 18 à AWG 8
(La section est d'environ 0,8 mm² à 8 mm².)
1 Connectez au corps métallique ou au châssis. ● Q : Quand vous utilisez un autoradio JVC muni d'une sortie REMOTE OUTPUT, connectez à REMOTE OUTPUT.
b Quand vous utilisez un autoradio JVC sans prise REMOTE OUTPUT, connectez au circuit accessoire de la voiture qui est mis sous tension avec le commutateur d'allumage. Dans ce cas, du bruit peut se produire quand l'autoradio est mis sous ou hors tension. Pour éviter ce bruit, ne mettez pas directement l'autoradio sous ou hors tension. Vous pouvez le mettre sous ou hors tension en même temps que le commutateur d'allumage de votre voiture.
Une fois toutes les connexions terminées, connectez à la batterie 12 V. - Assurez-vous de placer le fusible près de la batterie, de la façon indiquée. 4 Batterie de la voiture ⑤ Commutateur d'allumage 6 Autoradio MC, etc.
Non fourni

Si votre autoradio est muni d'une sortie de ligne.
1) Autoradio JVC, etc. (2) Sortie de ligne *1 Non fourni
Si votre autoradio n'est PAS muni d'une sortie de ligne.
Blanc "LEFT" (-) Noir "RECEIVER GND" C. Gris "RIGHT (+) (3) Autoradio PC etc. *2. Exemple : connexion à la masse. 2 Exemple : connexion à la masse. 3 Prise de masse arrière
CONNEXION DES ENCEINTES
Le fil correctement connecté à chaque prise SPEAKER OUTPUT est AWG 18 à AWG 12. (La section est d'environ 0.8mm3 à 3,3mm-1
Système à 2 enceintes - Mode normal : Utilisez des enceintes avec une impédance comprise entre 2 Ω à 8 Ω. Avant droit (2) Avant gauche D. Système de caisson de grave - Mode en pont : Utilisez un caisson de grave avec une impédance comprise entre 4 à 8 Ω. ③ Caisson de grave

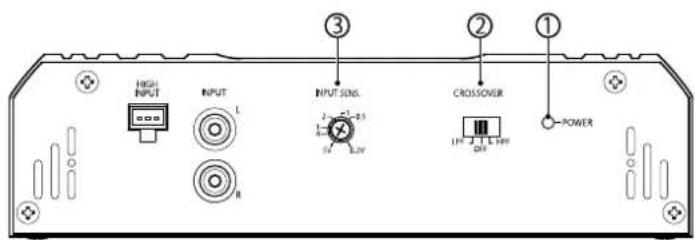

COMMANDES
① Témoin d'alimentation
Le témoin vert est allumé quand l'appareil est sous tension.
② Commutateur de filtre de transition (CROSSOVER) OFF :
Normalement, réglez sur cette position.
LPF :
Réglez le commutateur sur cette position si vous souhaitez mettre en service le filtre LPF (passe-bas). Le filtre passe-bas transmet les fréquences inférieures à 80 Hz.
HPF :
Réglez le commutateur sur cette position si vous souhaitez mettre en service le filtre HPF (passe-haut). Le filtre passe-haut transmet les fréquences supérieures à 150 Hz.
(3) Contrôle INPUT SENS. (sensibilité d'entrée)
Réglez ce contrôle selon le niveau de sortie de ligne de l'unité centrale raccordée à cet appareil. Pour le niveau de sortie de ligne, reportez-vous aux "SPÉCIFICATIONS" du manuel d'instructions de l'unité centrale. Ce contrôle est préréglé sur S à l'expédition de l'usine.
COMMANDES
① Témoin POWER
Le témoin POWER ne s'allume pas.
- Changez le fusible s'il a grillé.
- Connectez solidement le fil de masse à une partie métallique de la voiture.
- Vérifier la tension de la batterie (11 V à 16 V).
- Laissez l'appareil hors tension pour qu'il refroidisse s'il chauffe anormalement.
Il n'y a pas de son.
- Vérifiez les connexions pour l'alimentation. (Reportez-vous à "CONNEXION DE L'ALIMENTATION.")
- Connectez les cordons Cinch aux prises INPUT, ou le connecteur d'entrée d'enceinte à la prise HIGH INPUT.
- Vérifiez le câblage des enceintes et la position du commutateur du filtre CROSSOVER. (Reportez-vous à "CONNECTION DES ENCEINTES").
Des parasites de l'alternateur sont entendus.
- Tenez les fils des prises POWER à l'écart des cordons à fiches Cinch (RCA).
- Maintenez les cordons à broches RCA éloignés des autres câbles électriques dans la voiture.
- Connectez solidement le fil de masse à une partie métallique de la voiture. Assurez-vous que les fils négatifs des enceintes ne touchent pas le châssis de la voiture.
- Raccordez un condensateur de découplage sur les commutateurs d'accessoires (klaxon, ventilateur, etc.).
Du bruit est produit quand vous connectez l'appareil au tuner AM (P0/GO).
Tenez tous les fils de cet appareil à l'écart du fil d'antenne.
Rapport signal sur bruit : 80 dBA (référence : 1 W pour 4 Ω)
Puissance de sortie
Mode normal : 60 W RMS × 2 canaux à 20 Hz et ≤ 1 % THD + N
Mode en pont : 120 W RMS × 1 canal à 4 Ω et ≤ 1 % THD + N
Puissance de sortie maximale
300 W
Impédance de charge
Mode normal : 4 Ω (2 Ω à 8 Ω tolérés)
Mode en pont : 4 Ω (4 Ω à 8 Ω tolérés)
Réponse en fréquence
5 Hz à 5000 Hz (+0 dB, -3 dB)
Sensibilité d'entrée/Impédance variable
2 V/21 kΩ (0,2 V à 5 V, variable)
Distorsion
Moins de 0,06 % (à 1 kHz)
Alimentation
CC 14,4 V (11 V à 16 V tolérés)
Système de
Masse négative
(7-3/8 pouces × 2 pouces × 7-5/16 pouces)
Masse (approx.)
1,2 kg {2,7 livres}
Accessoires
Connecteur d'entrée du haut-parleur 3P× 1
Vis de montage 4 × 20 mm (13/16 pouces) × 4
La conception et les spécifications sont sujettes à changement sans notification.
#
0
Déclaration de conformité se rapportant à la Directive EMC 2004/108/EC Déclaration de conformité se rapportant à la Directive RoHS 2011/65/EU Fabricant :
JVC KENWOOD Corporation
3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022 Japan
Représentants UE :
JVC Technical Services Europe GmbH
Konrad-Adenauer-Allee 1-11, D-61118 Bad Vilbel, Germany
Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays qui ont adopté des systèmes de collecte sélective)
Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme déchets ménagers. Les anciens équipements électriques et électroniques doivent être recyclés sur des sites capables de traiter ces produits et leurs déchets. Contactez les autorités locales pour connaître le site de recyclage le plus proche. Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver de leurs effets nocifs sur notre santé et sur l'environnement.
