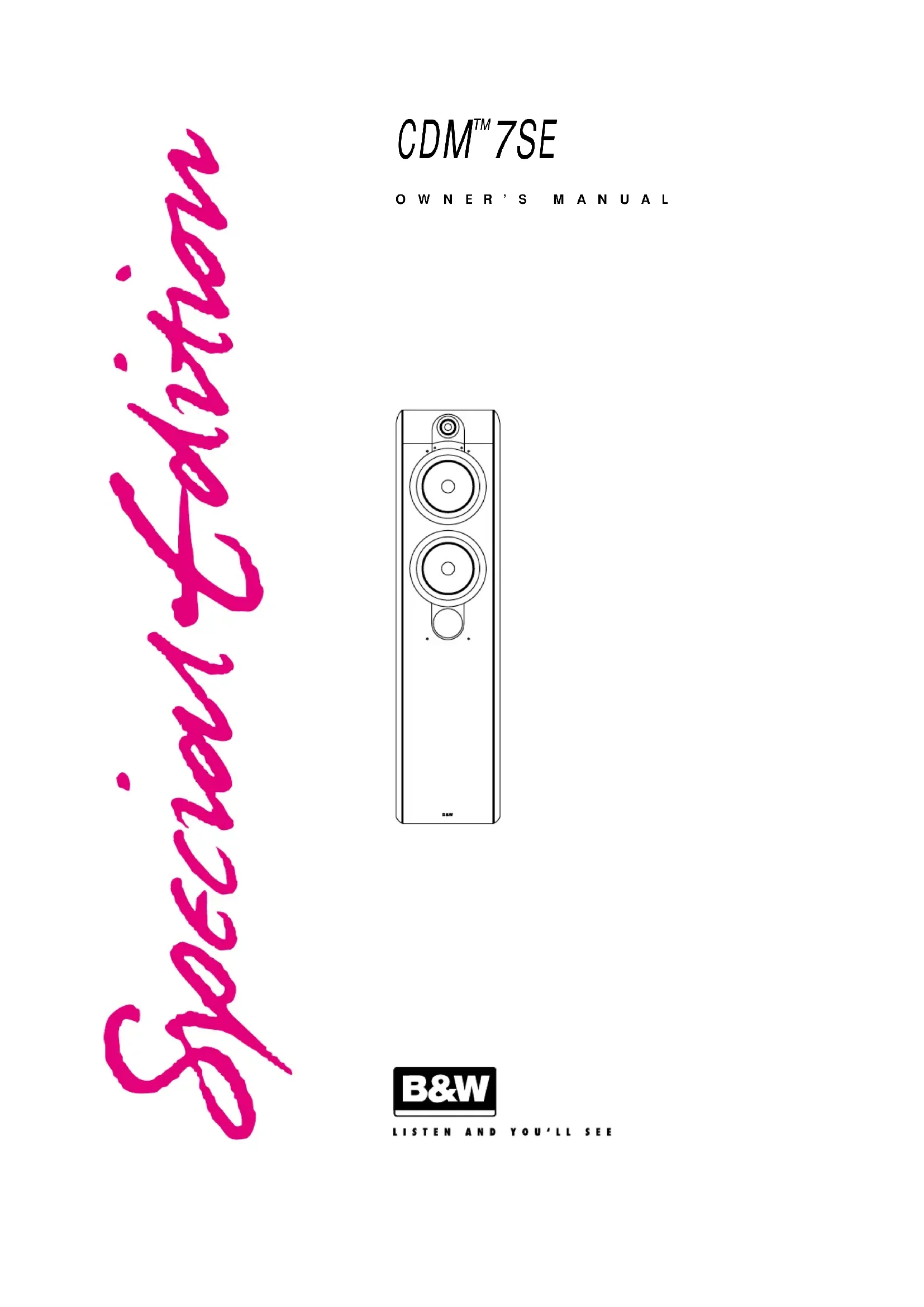

MODE D'EMPLOI CDM 7SE BOWERS & WILKINS

7SE. Depuis sa création en 1966, la philosophie de B&W est la recherche de la perfection sonore absolue. Cette quête, inspirée par son fondateur John Bowers, ne se limite pas aux investissements considérables que nous avons toujours consacrés aux équipements de laboratoire et à l’innovation; mais aussi à une connaissance approfondie de la musique vivante. Notre but: s’assurer que la technologie est toujours employée, utilement, pour le meilleur de la reproduction sonore. Dans cet esprit, nous veillons à introduire toutes nos innovations, dans la majorité des matériels que nous concevons. Les enceintes de la série CDM

possèdent un coffret dont les arrêtes sont fortement adoucies afin de réduire les effets de diffraction sonore (radiation des ondes sonores par effet de bord, c’est à dire réémission du son par les arrêtes vives interférant avec le son direct émis par le haut-parleur). Les membranes des haut-parleurs de grave et de médium sont en Kevlar tressé et traité spécialement par B&W. Cette remarquable structure réduit les colorations et apporte la meilleure définition qui soit; quant au tweeter à dôme, il emploie un liquide magnétique spécial, injecté dans l’entrefer. Il vous garantit une remarquable précision jusqu’à la limite de l’audibilité, tout en préservant la dynamique indispensable à la reproduction des sons les plus puissants. Pour terminer, ce tweeter est installé de manière à être aussi dégagé que possible. Cette précaution favorise la spatialisation de l’image stéréophonique. Toutes ces découvertes proviennent de la très célèbre série 800 et contribuent à la réalisation des plus fins reproducteurs sonores. Indépendamment de leurs qualités propres, vos nouvelles enceintes méritent que vous consacriez une attention particulière à leur mise en place dans la salle d’écoute. Le temps passé à la lecture de ce document et à l’optimisation de leurs performances sera récompensé par de très nombreuses heures de plaisir musical intense. B&W est une marque de réputation mondiale, distribuée dans plus de 50 pays à travers un réseau d’importateurs nationaux très compétents. Nous vous conseillons de les consulter au cas où vous rencontreriez quelques petites difficultés que votre revendeur ne saurait résoudre. 8Deballage (figure 1)

• Ouvrez le dessus de l’emballage, rabattez les parties mobiles puis retournez complètement et très prudemment l’ensemble du colis.

• Soulevez le carton afin d’en vider le contenu.

• Enlevez l’emballage de protection intérieur.

Vous trouverez 4 pointes de découplage et 4 écrous de blocage dans un dégagement situé dans l’une des protections en polystyrène.

Nous vous recommandons de conserver cet emballage pour un transport ultérieur. Les ébénisteries de CDM

7SE sont assorties en teinte de bois et veinage. Veillez à ce que les numéros de série des enceintes se suivent. Connexions (figures 2 & 3) Toutes les opérations de raccordement seront effectuées, l’amplificateur étant éteint Vous trouverez deux paires de connecteurs dorés au bas et à l’arrière de chaque enceinte (une paire pour le grave-médium, l’autre pour les aigus), permettant le bicablage ou la bi- amplification si vous le désirez. A la livraison, ces deux paires de bornes sont raccordées, deux par deux, avec des liaisons dorées de grande qualité en vue de leur utilisation avec un câble normal à deux conducteurs. Les connecteurs acceptent les liaisons de forte section. Pour un raccordement à l’aide d’un seul câble, vous prendrez la précaution de faire correspondre les prises positives de l’enceinte (marquées du signe + et colorées en rouge) aux prises positives de l’amplificateur . Vous ferrez de même avec les prises marquées - et colorées en noir qui seront reliées aux bornes négatives de l’amplificateur. Une inversion de polarité se traduira par un mauvais équilibre sonore et une mauvaise précision de l’image stéréophonique. Pour le bicablage, vous desserrerez les vis et supprimerez les liaisons dorées. Vous utiliserez deux cordons indépendants (à deux conducteurs chacun) avec lesquels vous relierez votre amplificateur à chaque paire de connecteurs (voir figure 3). Il est important de prêter la même attention à la polarité ( + et - ) que dans le cas du branchement standard; une erreur entraînerait une nette dégradation des résultats sonores. Le bicablage apporte une amélioration de la reproduction des détails les plus infimes et réduit certaines interactions entre les composants du filtre séparateur. Il rend possible une optimisation des liaisons par le choix de câbles adaptés pour chaque bande de fréquences. Veillez à bien serrer les différentes vis afin d’éviter un débranchement accidentel. Lorsque vous achetez un câble, choisissez le impérativement avec une impédance électrique inférieure à la valeur maximum recommandée dans les spécifications. Le tweeter, en particulier, doit être alimenté par un câble ayant l’inductance la plus faible possible, faute de quoi vous perdriez du niveau dans les aigus. N’hésitez jamais à prendre conseil auprès de votre meilleur spécialiste. Positionnement (figure 4) Vous serez amené à comparer plusieurs mises en place des enceintes afin d’optimiser leur interaction avec la salle d’écoute. Voici, néanmoins, quelques conseils qui vous serviront de base:

ne jamais utiliser les pointes tant que la meilleure position n’aura pas été déterminée.

disposez les enceintes ainsi que votre place d’écoute approximativement aux trois sommets d’un triangle équilatéral.

la distance entre les enceintes ne sera jamais inférieure à 1,50 mètre si vous souhaitez maintenir une séparation suffisante entre les canaux gauche et droit.

• la face avant de l’enceinte (le baffle) ne doit pas être à moins de 50 centimètres d’un mur. Une trop grande proximité des murs accroît le niveau des graves par rapport au médium ce qui produit une sonorité sourde. ATTENTION: la CDM

7SE génère un rayonnement magnétique proportionnel à la puissance des aimants qui équipent ses haut- parleurs. En conséquence, ne les approchez pas à moins de 50 cm d’un appareil sensible (tube cathodique d’un téléviseur ou d’un moniteur informatique). Reglages Fins Avant de procéder aux derniers réglages, veuillez vérifier plusieurs fois la qualité et la polarité correcte des branchements. Une reproduction des basses très colorée (niveau différent selon les fréquences) est généralement dûe à l’excitation de fortes résonances de la pièce. Dans ce cas, de légères modifications de l’emplacement des enceintes peuvent avoir d’importantes répercutions sur la qualité de reproduction par altération de l’excitation de ces modes. N’hésitez pas à choisir un emplacement sur un autre côté de la pièce. De bons résultats peuvent être obtenus en déplaçant largement certains meubles. Si l’équilibre sonore favorise les basses, vous éloignerez les enceintes des murs; à l’inverse, s’il manque du grave, vous pourrez les approcher des murs. L’écartement entre les enceintes modifie, quant à lui, la perspective de l’image sonore que les bons enregistrement contiennent. Si le centre de l’image est pauvre, resserrez l’écartement des enceintes acoustiques ou faites les pivoter sur elles-même afin de les orienter vers un point situé légèrement en avant de la position d’écoute (figure 5). Si le son est dur et agressif, vous trouverez avantage à augmenter la quantité de matériaux absorbants dans la pièce; par exemple, vous pouvez utiliser des rideaux lourds. La réduction de la quantité d’éléments absorbants produit l’effet inverse, elle améliore une reproduction lourde et sans vie. Le meilleur test pour déterminer et entendre la présence de “flutter écho” consiste à frapper dans les mains et à écouter attentivement les rapides répétitions du son. Elles peuvent brouiller la reproduction, mais s’atténuent grâce à des surfaces irrégulières ayant de forts reliefs comme une bibliothèque ou de grands meubles. Assurez-vous que vos enceintes sont posées fermement sur le sol. S’il est impossible de les stabiliser totalement, utilisez les pointes que nous fournissons mais seulement après optimisation complète de la mise en place. Ces pointes sont destinées à transpercer (finement) le revêtement de sol, tapis ou moquette. En premier lieu, vissez complètement les écrous de blocage sur les pointes qui seront fixées, à leur tour, dans les inserts situés sous la base de l’ébenisterie. En cas d’instabilité persistante, il suffit de desserrer les deux pointes qui ne touchent pas le sol de façon régulière jusqu’à l’obtention du meilleur contact, après quoi vous pourrez serrer les écrous de blocage afin de prévenir tout déréglage ultérieur. Si vous n’avez pas de revêtement de sol ou que vous craignez de le rayer, vous pouvez utiliser des petits disques de protection entre sol et pointes. Entretien L’entretien de l’ébénisterie de vos enceintes ne demande normalement qu’un simple dépoussiérage régulier. Si vous souhaitez utiliser un produit en aérosol, retirez d’abord le cache en tissu en le saisissant délicatement par les bords et en le tirant précautionneusement vers vous. Vaporisez le produit uniquement sur un chiffon doux et propre, jamais directement sur l’enceinte. La toile ne peut être nettoyée qu’après avoir été retirée de l’enceinte et uniquement à l’aide d’une brosse à vêtement ordinaire. Interdisez-vous de toucher, même légèrement, les membranes des haut-parleurs, surtout celle du tweeter; vous prendriez le risque de graves détériorations.
