GEBRUIKSAANWIJZING CDM 7SE BOWERS & WILKINS

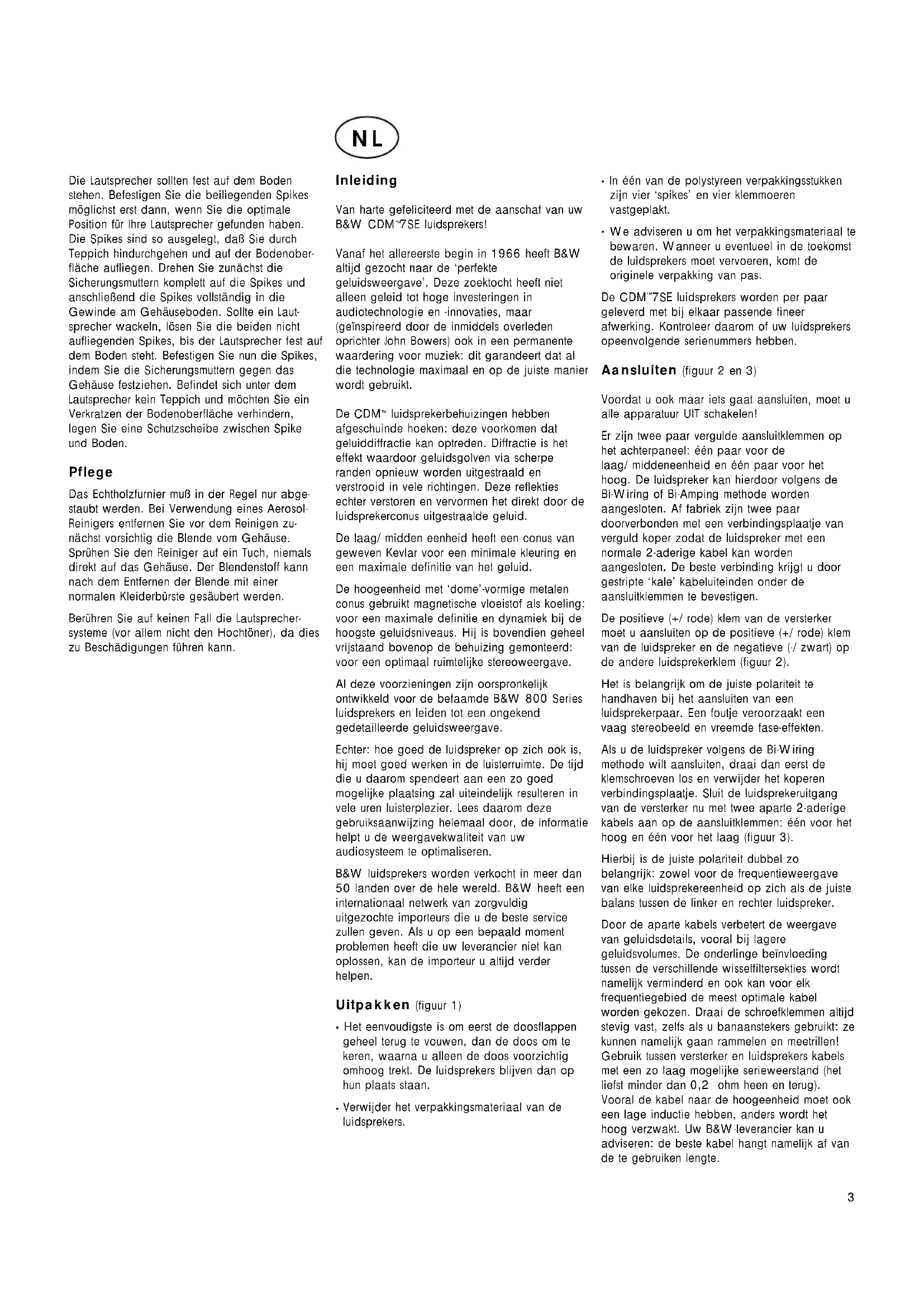

7SE luidsprekers! Vanaf het allereerste begin in 1966 heeft B&W altijd gezocht naar de ‘perfekte geluidsweergave’. Deze zoektocht heeft niet alleen geleid tot hoge investeringen in audiotechnologie en -innovaties, maar (geïnspireerd door de inmiddels overleden oprichter John Bowers) ook in een permanente waardering voor muziek: dit garandeert dat al die technologie maximaal en op de juiste manier wordt gebruikt. De CDM

luidsprekerbehuizingen hebben afgeschuinde hoeken: deze voorkomen dat geluiddiffractie kan optreden. Diffractie is het effekt waardoor geluidsgolven via scherpe randen opnieuw worden uitgestraald en verstrooid in vele richtingen. Deze reflekties echter verstoren en vervormen het direkt door de luidsprekerconus uitgestraalde geluid. De laag/midden eenheid heeft een conus van geweven Kevlar voor een minimale kleuring en een maximale definitie van het geluid. De hoogeenheid met ‘dome’-vormige metalen conus gebruikt magnetische vloeistof als koeling: voor een maximale definitie en dynamiek bij de hoogste geluidsniveaus. Hij is bovendien geheel vrijstaand bovenop de behuizing gemonteerd: voor een optimaal ruimtelijke stereoweergave. Al deze voorzieningen zijn oorspronkelijk ontwikkeld voor de befaamde B&W 800 Series luidsprekers en leiden tot een ongekend gedetailleerde geluidsweergave. Echter: hoe goed de luidspreker op zich ook is, hij moet goed werken in de luisterruimte. De tijd die u daarom spendeert aan een zo goed mogelijke plaatsing zal uiteindelijk resulteren in vele uren luisterplezier. Lees daarom deze gebruiksaanwijzing helemaal door, de informatie helpt u de weergavekwaliteit van uw audiosysteem te optimaliseren. B&W luidsprekers worden verkocht in meer dan 50 landen over de hele wereld. B&W heeft een internationaal netwerk van zorgvuldig uitgezochte importeurs die u de beste service zullen geven. Als u op een bepaald moment problemen heeft die uw leverancier niet kan oplossen, kan de importeur u altijd verder helpen. Uitpakken (figuur 1)

• Het eenvoudigste is om eerst de doosflappen geheel terug te vouwen, dan de doos om te keren, waarna u alleen de doos voorzichtig omhoog trekt. De luidsprekers blijven dan op hun plaats staan.

Verwijder het verpakkingsmateriaal van de luidsprekers.

• In één van de polystyreen verpakkingsstukken zijn vier ‘spikes’ en vier klemmoeren vastgeplakt.

We adviseren u om het verpakkingsmateriaal te bewaren. Wanneer u eventueel in de toekomst de luidsprekers moet vervoeren, komt de originele verpakking van pas. De CDM

7SE luidsprekers worden per paar geleverd met bij elkaar passende fineer afwerking. Kontroleer daarom of uw luidsprekers opeenvolgende serienummers hebben. Aansluiten (figuur 2 en 3) Voordat u ook maar iets gaat aansluiten, moet u alle apparatuur UIT schakelen! Er zijn twee paar vergulde aansluitklemmen op het achterpaneel: één paar voor de laag/middeneenheid en één paar voor het hoog. De luidspreker kan hierdoor volgens de Bi-Wiring of Bi-Amping methode worden aangesloten. Af fabriek zijn twee paar doorverbonden met een verbindingsplaatje van verguld koper zodat de luidspreker met een normale 2-aderige kabel kan worden aangesloten. De beste verbinding krijgt u door gestripte ‘kale’ kabeluiteinden onder de aansluitklemmen te bevestigen. De positieve (+/rode) klem van de versterker moet u aansluiten op de positieve (+/rode) klem van de luidspreker en de negatieve (-/zwart) op de andere luidsprekerklem (figuur 2). Het is belangrijk om de juiste polariteit te handhaven bij het aansluiten van een luidsprekerpaar. Een foutje veroorzaakt een vaag stereobeeld en vreemde fase-effekten. Als u de luidspreker volgens de Bi-Wiring methode wilt aansluiten, draai dan eerst de klemschroeven los en verwijder het koperen verbindingsplaatje. Sluit de luidsprekeruitgang van de versterker nu met twee aparte 2-aderige kabels aan op de aansluitklemmen: één voor het hoog en één voor het laag (figuur 3). Hierbij is de juiste polariteit dubbel zo belangrijk: zowel voor de frequentieweergave van elke luidsprekereenheid op zich als de juiste balans tussen de linker en rechter luidspreker. Door de aparte kabels verbetert de weergave van geluidsdetails, vooral bij lagere geluidsvolumes. De onderlinge beïnvloeding tussen de verschillende wisselfiltersekties wordt namelijk verminderd en ook kan voor elk frequentiegebied de meest optimale kabel worden gekozen. Draai de schroefklemmen altijd stevig vast, zelfs als u banaanstekers gebruikt: ze kunnen namelijk gaan rammelen en meetrillen! Gebruik tussen versterker en luidsprekers kabels met een zo laag mogelijke serieweerstand (het liefst minder dan 0,2 ohm heen en terug). Vooral de kabel naar de hoogeenheid moet ook een lage inductie hebben, anders wordt het hoog verzwakt. Uw B&W-leverancier kan u adviseren: de beste kabel hangt namelijk af van de te gebruiken lengte.

Plaatsing (figuur 4) Het loont de moeite om te experimenteren met de plaatsing van de luidsprekers om de beste samenwerking te krijgen tussen de luidsprekers onderling en van elk met de luisterruimte. Om te beginnen moet u op de volgende zaken letten:

Monteer de ‘spikes’ pas nadat u de beste en definitieve luidsprekerpositie heeft gevonden.

De luidsprekers en de luisterpositie moeten ongeveer de hoekpunten vormen van een gelijkzijdige driehoek.

De luidsprekers moeten wel tenminste op 1,5 m afstand van elkaar staan anders is geen echte stereoweergave mogelijk.

• Als de luidsprekers te dicht bij een muur staan, wordt het laag meer versterkt dan het midden en dat veroorzaakt een ‘boemend’ geluid.

De luidsprekers moeten daarom rondom vrij staan en tenminste 0,5 m van de muur. LET OP: De CDM

7SE heeft een statisch magnetisch veld dat ook buiten de behuizing aanwezig is. Daarom moet de CDM

7SE op tenminste 0,5 m afstand staan van alle apparatuur die beïnvloed kan worden door zo’n veld, zoals bijvoorbeeld het beeldscherm van TV en computer. Afregelen Voordat u de installatie gaat afregelen moet u nogmaals de polariteit en stevigheid van de aansluitingen kontroleren. Plaats de luidsprekers in eerste instantie op de meest redelijke plaats en beluister ze dan enkele dagen. Als het geluid nog niet helemaal bevalt, verschuift u de luidsprekers telkens een klein stukje tot het meest optimale resultaat is bereikt. Als de laagweergave onevenwichtig is dan wordt dit meestal veroorzaakt door sterke resonanties in de luisterruimte. Zelfs een kleine plaatsverandering van de luidsprekers heeft dan een hoorbaar effekt op de weergavekwaliteit omdat zodoende andere resonanties worden geactiveerd. Het laag zal in het algemeen gelijkmatiger zijn wanneer de afstanden tot de twee dichtstbijzijnde muren ongelijk zijn. Een afstandsverhouding van 1 : 3 voor die twee muren kan uitstekende resultaten geven. Probeer de luidsprekers ook eens voor een andere muur te plaatsen. Zelfs het verschuiven van enkele grotere meubels kan invloed hebben. Als het laag te sterk is, kunt u de luidsprekers verder van de muur plaatsen. Omgekeerd, als het laag te zwak is, dan zet u de luidsprekers dichter bij de muur. Meer ruimte achter de luidsprekers geeft trouwens een betere ‘dieptewerking’, vooral bij zeer goed opgenomen muziek. Als het stereobeeld te vaag is, zet dan de luidsprekers minder ver uit elkaar of richt ze meer naar binnen: precies op of net vóór de luisterpositie (figuur 5). Als het geluid te ‘scherp’ is, kunt u meer zachte materialen in de luisterruimte aanbrengen, zoals bijvoorbeeld dikkere gordijnen. Als het geluid echter te dof is, moet u juist zachte materialen verwijderen. Kontroleer of er flutter echo’s voorkomen: deze verminderen de weergavedefinitie aanzienlijk. Klap daarvoor één maal in uw handen en luister of u snel opeenvolgende echo’s hoort. U voorkomt ze met behulp van onregelmatig gevormde oppervlakken zoals bijvoorbeeld boekenkasten of grote meubelstukken. Kontroleer of de luidsprekers stevig op de vloer staan. Nadat de luidsprekers op de juiste plaats staan, gebruik dan zoveel mogelijk de ‘spikes’. Deze prikken door het tapijt en rusten op de vloer eronder. Draai eerst de klemmoeren helemaal op de spikes en draai dan de spikes geheel in de luidsprekeronderkant. Staat de behuizing niet stabiel, draai dan de twee spikes die de vloer niet raken naar buiten totdat de behuizing stevig staat. Zet dan alle spikes vast door de klemmoeren tegen de behuizing vast te draaien. Heeft u geen tapijt – en wilt u krassen op de vloer voorkomen – gebruik dan een beschermplaatje tussen vloer en spikes. Een andere betere mogelijkheid is om zogenaamde ‘pucks’ (bijvoorbeeld van Transrotor) te gebruiken. Deze voorkomen zowel koppeling van luidsprekertrillingen met de vloer als beschadiging van de behuizing. Uw dealer kan u adviseren over de beste oplossing voor uw situatie. Onderhoud De fineer afwerking hoeft normaliter alleen te worden afgestoft. De behuizing kan worden behandeld als elk ander meubelstuk. Als u de grille wilt schoonmaken, haal deze eerst van de luidspreker. Trek hem voorzichtig aan de randen naar voren. Het materiaal kan dan met een normale kledingborstel of iets dergelijks worden schoongemaakt. Als u een schoonmaakmiddel in spuitbus gebruikt, spuit dit middel dan eerst op een doek op een afstandje van de luidsprekervoorkant en – eenheden en van de grille in het bijzonder. Raakt u s.v.p. de luidsprekereenheden niet aan omdat anders onherstelbare schade kan ontstaan. Introduzione Grazie per avere acquistato i diffusori CDM
