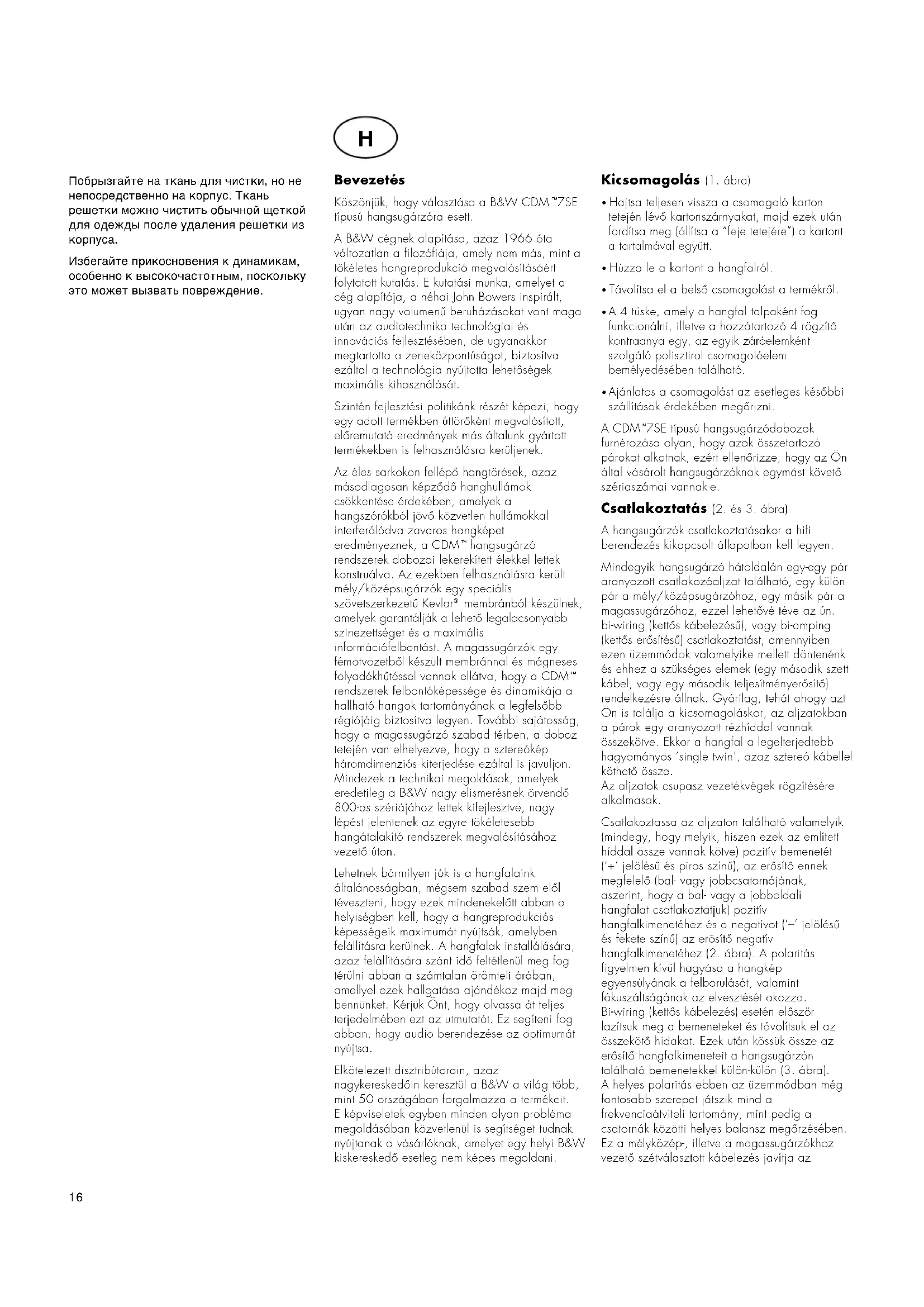

HASZNÁLATI ÚTMUTATÓ CDM 7SE BOWERS & WILKINS

Köszönjük, hogy választása a B&W CDM™7SE típusú hangsugárzóra esett.

A B&W cégnek alapítása, azaz 1966 óta változatlan a filozófiája, amely nem más, mint a tökéletes hangreprodukció megvalósításáért folytatott kutatás. E kutatási munka, amelyet a cég alapítója, a néhai John Bowers inspirált, ugyan nagy volumenű beruházásokat vont maga után az audiotechnika technológiai és innovációs fejlesztésében, de ugyanakkor meglartotta a zeneközpontúságot, biztosítva ezáltal a technológia nyújtotta lehetőségek maximális kihasználását.

Szintén fejlesztési politikánk részét képezi, hogy egy adott termékben úttöröként megvalósítalt, előremutató eredmények más általunk gyártott termékekben is felhasználásra kerüljenek.

Az éles sarkokon fellépő hangtörések, azaz másodlagosan képződő hanghullámok csökkentése érdekében, amelyek a hangszárókból jövő közvetlen hullámokkal interferálódva zavaros hangképet eredményeznek, a CDM™ hangsugárzó rendszerek dabozai lekerekített élekkel lettek konstruálva. Az ezekben felhasználásra került mély/középsugárzók egy speciális szövetszerkezetű Kevlar® membránból készülnek, amelyek garantálják a lehető legalacsonyabb szinezeltséget és a maximális információfelbontást. A magassugárzók egy fémötvözetből készült membránnal és mágneses folyadékhűtéssel vannak ellátva, hogy a CDM™ rendszerek felbontóképessége és dinamikája a hallható hangok tartományának a leglelsőbb régiójáig biztosítva legyen. További sajátosság, hogy a magassugárzó szabad térben, a doboz tetején van elhelyezve, hogy a sztereókép háromdimenziós kiterjedése ezáltal is javuljon. Mindezek a technikai megoldások, amelyek eredetileg a B&W nagy elismerésnek örvendő 800-as szériájához lettek kifejlesztve, nagy lépést jelentenek az egyre tökéletesebb hangátalakító rendszerek megvalósításához vezető úton.

Lehetnek bármilyen jók is a hangfalaink általánosságban, mégsem szabad szem elől téveszteni, hogy ezek mindenekelőtt abban a helyiségben kell, hogy a hangreprodukcíós képességeik maximumát nyújtsák, amelyben felállításra kerülnek. A hangfalak installálására, azaz felállítására szánt idő feltétlenül meg fog térülni abban a számtalan örömteli órában, amellyel ezek hallgatása ajándékoz majd meg bennünket. Kérjük Önt, hogy olvassa át teljes terjedelmében ezt az utmutatót. Ez segíteni fog abban, hogy audio berendezése az optimumát nyújtsa.

Elkötelezett disztribútorain, azaz nagykereskedőin keresztül a B&W a világ több, mint 50 országában forgalmazza a termékeit. E képviseletek egyben minden olyan probléma megoldásában közvetlenül is segítséget tudnak nyújtanak a vásárlóknak, amelyet egy helyi B&W kiskereskedő esetleg nem képes megoldani.

Kicsomagolás (1. ábra)

• Hajtsa teljesen vissza a csomagoló karton tetején lévő kartonszárnyakat, majd ezek után fordítsa meg (állítsa a "feje tetejére") a kartont a tartalmával együll.
  • Húzza le a kartont a hangfalról.
• Távolítsa el a belső csomagolást a termékről.
  • A 4 tüske, amely a hangfal talpaként fog funkcionálni, illetve a hozzátartozó 4 rögzítő kontraanya egy, az egyik záróelemként szolgáló polisztirol csomagoláelem bemélyedésében található.
• Ajánlatos a csomagolást az esetleges későbbi szállítások érdekében megőrizni.

A CDM™7SE típusú hangsugárzódobozok furnérozása olyan, hogy azok összetartozó párokat alkotnak, ezért ellenőrizze, hogy az Ön által vásárolt hangsugárzóknak egymást követő szériaszámai vannake.

Csatlakoztatás (2. és 3. ábra)

A hangsugárzók csatlakoztatásakor a hifi berendezés kikapcsolt állapotban kell legyen.

Mindegyik hangsugárzó hátoldalán egy-egy pár aranyozott csatlakozóaljzat található, egy külön pár a mély/középsugárzóhoz, egy másik pár a magassugárzóhoz, ezzel lehetővé téve az ún. bi-wiring (kettős kábelezésű), vagy bi-amping (kettős erősítésű) csatlakoztatást, ornennyiben ezen üzemmódok valamelyike mellett döntenénk és ehhez a szükséges elemek (egy második szett kábel, vagy egy második teljesítményerősítő) rendelkezésre állnak. Gyárilag, tehát ahogy azt Ön is találja a kicsomagoláskor, az aljzatokban a párok egy aranyozott rézhiddal vannak összekötve. Ekkor a hangfal a legelterjedtebb hagyományos 'single twin', azaz sztereó kábellel köthető össze.

Az aljzatok csupasz vezetékvégek rögzítésére alkalmasak.

Csatlakoztassa az aljzaton található valamelyik (mindegy, hogy melyik, hiszen ezek az említett hiddal össze vannak kötvel) pozitív bemenetét (+' jelölésű és piros színű), az erősítő ennek megfelelő (bal- vagy jobbcsatornájának, aszerint, hogy a bal- vagy a jobboldali hangfalat csatlakoztatjuk) pozitív hangfalkimenetéhez és a negatívot (’-’ jelölésű és fekete színű) az erősítő negatív hangfalkimenetéhez [2. ábra]. A polaritás figyelmen kívül hagyása a hangkép egyensúlyának a felborulását, valamint fókuszáltságának az elvesztését okozza. Bi-wiring (kettős kábelezés) esetén először lazítsuk meg a bemeneteket és távolítsuk el az összekötő hidakat. Ezek után kössük össze az erősítő hangfalkimeneteit a hangsugárzón található bemenetekkel külön-külön (3. ábra). A helyes polaritás ebben az üzemmódban még fontosabb szerepet játszik mind a frekvenciaátviteli tartomány, mint pedig a csatornák közötti helyes balansz megőrzésében. Ez a mélyközép-, illetve a magassugárzókhoz vezető szétválasztott kábelezés javítja az

alacsonyabb jelszintű felbontóképességet, vagyis a hangok követhetőségét és információtisztaságát halk részletek esetében azáltal, hogy csökkenti a frekvenciaváltó egyes részeinek egymásra gyakorolt negatív hatásait. Ez az üzemmód egyben lehetővé teszi, hogy a mély- illetve magas frekvenciatartományhoz külön-külön választhassunk optimális kábeltípust. Fordítson mindig figyelmet arra, hogy a csallakozósakon a csavarok alaposan meg legyenek húzva, máskülönben ezek zöröghetnek. A megfelelő hangfalkóbel kiválasztásakor ügyeljünk arra, hogy az együttes elektromos impedanciát (ellenállást) mindig a technikai adatok között szereplő ajánlott érték alatt tartsuk. A magassugárzó esetében ez megkülönböztetett figyelmet érdemel, ugyanis túl magas impedancia- és kapacitásértékek a magas frekvenciák túlcsillapításához vezetnek, ami foljtott és információszegény hangban jelentkezik. Mivel az optimális kábel kiválasztásában nemcsak a kábel típusa, illetve ennek technikai specifikációi, hanem ennek hassza is szerepet játszik, lehetőség szerint kérjen tanácsot B&W kereskedőjétől e kérdésben.

Elhelyezés (4. ábra)

A hangsugárzók elhelyezésekor érdemes némi időt szánni a kísérletezésre, mivel a két hangsugárzó, illetve ezek és a lehallgató helyiség között jelentős az egymásrahatás. Útmutatóként szolgáljon néhány alapszabály:

• Ne rögzítsük a tüskéket a hangsugárzó aljára addig, amíg nem találtuk meg ezek végleges helyét.
• Törekedjünk arra, hogy úgy helyezzük el a hangsugárzókat, hogy azok, valamint a lehallgatás helye egy képzeletbeli egyenlőoldalú háromszög három csúcsát képezze.
• A két hangsugárzó legalább 1.5m távolságra legyen egymástól annak érdekében, hogy optimális sztereó hangzást tudjunk elérni.
• Forditsunk figyelmet arra, hogy a hangsugárzók legalább 0.5m távolságban legyenek bármelyik faltól, ellenkező esetben a mélyfrekvenciás átvitel a közép/magastartomány kárára megnövekedhet és ez egy túlgerjesztett, kellemetlen basszuseffektushoz vezethet.

FIGYELMEZTETÉS: A CDM™7SE statikus mágnességet produkál, amely a hangsugárzó dobozán kívül is hatást gyakorolt. Ezért a CDM™7SE-et sose helyezzük 0.5m-nél közelebb olyan berendezéshez, amelynél a mágnessesség zavart okozhat, így pl. katódsugaras csövekkel épített televiziókészülékek, monitorok, személyi számítógépek, stb. esetében.

Finombeállítás

Mielőtt a hangsugárzók felállításának és használatának néhány "professzionálisabb trükkjére" térnénk, még egyszer ellenőrizzük, hogy helyes-e a polaritás ('+' a '+'-szal, '-' a '-' -szal legyen összekötve), valamint, hogy elég szorosra vannake a csatlakozások húzva.

Ha a mélytartomány ávtitelében egyenetlenséget észlelünk, valamint úgy találjuk, hogy a mély hangok definiálatlanul és eltülzottan, tehát túl "pöffetegen" szólnak, az általában a szobában fellépő nemkívánatas rezonanciák és ezek gerjedései miatt keletkeznek. Ebben az esetben a hangsugárzók elhelyezésének már kismérvű megváltoztatása érzékelhető javulást eredményezhet ezen rezonanciák kiküszöbölésén keresziül. Próbálja meg a hangsugárzókat egy másik hátsó fal előtt elhelyezni. A szobában található nagyobb bútorok helyének a megváltoztatása is segíthet.

Amennyiben a mélytartomány szintje túl magas, próbálja meg még jobban elhúzni a hangsugárzókat a fallól. Ellenkező eselben, tehát ha több basszusra lenne szükség, vigye a hangsugárzókat valamivel közelebb a hátsó falhoz. Ugyanakkor ne feledjük, hogy a hangsugárzók mögötti szabad tér javít a hangkép térérzetén – amennyiben a reprodukált zeneanyag is rendelkezik ezzel az effektussal.

Amennyiben a zenei lörténés színpada, lehál a hangsugárzók között és mögött elterülő képzeletbeli tér nem megfelelően definiált, nem eléggé vizualizálható, próbálja meg a hangsugárzókat közelebb vinni egymáshoz, vagy egymáshoz képest befelé forgalni őket oly módon, hogy meghosszabbított tengelyük a hallgató előtt keresztezze egymást (5. ábra).

Amennyiben a reprodukált hang túlságosan "érdes", próbálja meg a szabában lévő puha bútorzat (kárpí, szönyeg, faliszőnyeg, stb) számát és felületét növelni. Például vaslag függönyök használata szinte minden esetben szokott segíteni. Értelemszerűen ilyen, csillapítást okozó tárgyak eltávolításával segíthetünk azon, ha a hang túl folytottnak és élettelennek tűnik.

Tesztelni tudja a szobája visszhangosságát azzal, ha tapsol és megfigyeli a visszhang lecsengési sebességét. A helyiség visszhangossága szintén a reprodukált hang "összekenéséhez", tehál definiálallansághoz vezet, amit nagyobb méretű, nem szabályos formájú és élő bútorok – pl. könyvespalcok – elhelyezésével csökkenihetünk.

Fordítson figyelmet arra, hogy a hangsugárzók stabilan álljanak a padlón. Lehetőleg használja a mellékelt tűskéket (spikes) a hangsugárzók felállítására azak után, hogy megtalálta ezek végső, optimális helyét. Ezek úgy lettek tervezve, hogy átszúrják a szőnyeget, vagy szőnyegpadlót és az az alatt lévő padlófelületre "támaszkodjanak".

Először csavarozza a szorítócsavarokat (kontraanyákat) a tüskékre egészen ütközésig, majd csavarja ezeket a hangfal aljában lévő csavaraljzatokba szintén ütközésig. Amennyiben a hangdoboz billegne, állítgassa a tüskéket egészen addig, amíg a hangdoboz nem áll teljesen stabilan és vízszintesen, majd ha ez sikerült, akkor szorítsa rá a kontraanyákat is egészen a hangdoboz aljának a felületéig. Ha a padlón nem lenne szőnyeg és nem akarja, hogy a tüskék a padló felületét összekarcolják, használjon a tükék és a padló között valamilyen kisméretű védőkorongat.

Gondozás

A hangsugárzók dobozának a furnérozása csak portalanítást igényel. Amennyiben valamilyen aerosolos spray-t kivánna a tisztításnál használni, vegye le először a hangszerókat védő, vászonnal ellátott keretet úgy, hogy azt óvatosan lepattintja a hangdobozról. Fújja a tisztítószert a spray-ből mindig a törlőrongyra, és sohasem közvetlenül a furnérfelületre. A védőkereten lévő vásznat a legegyszerűbb egy finomabb kefével letiszítani.

Kerülje a hangszórók megérintését, különösen a magassugárzóél, amely könnyen végzetes károsodáshoz vezethet.

CDM™ 7SE
