TCT 302 - Cuisinière CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson vitrocéramique à encastrer
Marque	CATA
Modèle	TCT 302
Alimentation	230 V ~ 50/60 Hz (estimation standard, selon plaque signalétique)
Puissance maximale	Env. 7 200 W (estimation pour 4 foyers)
Nombre de foyers	4 foyers radiants
Types de foyers	Zone double et triple sur certains foyers
Commandes	Touches à effleurement capacitives avec affichage DEL
Niveaux de puissance	9 niveaux (1 à 9)
Fonctions spéciales	Arrêt automatique, indicateur de chaleur résiduelle, verrouillage enfant, protection contre activation prolongée
Indicateur de chaleur résiduelle	Affichage « H » lorsque la surface est chaude
Sécurité enfants	Verrouillage des touches par combinaison de touches
Arrêt automatique de sécurité	Oui, après 20 secondes d'inactivité sans sélection de foyer
Matériau de la surface	Vitrocéramique
Nettoyage et entretien	Raclette pour résidus, nettoyant doux, éviter éponges abrasives et produits chimiques agressifs
Installation	Encastré dans plan de travail, raccordement électrique par professionnel qualifié
Dispositif de coupure	Interrupteur omnipolaire accessible après installation
Protection contre les débordements	Éviter les débordements, réduire la puissance après ébullition
Compatibilité ustensiles	Fond plat, diamètre égal ou légèrement supérieur à la zone de cuisson

FOIRE AUX QUESTIONS - TCT 302 CATA

Comment allumer la table de cuisson CATA TCT 302 ?

Appuyez sur la touche Marche/Arrêt (1). Les afficheurs indiquent « 0 ». Sélectionnez ensuite un foyer avec la touche correspondante (5) et réglez la puissance avec les touches + (3) ou - (2).

Comment activer le verrouillage enfant sur la TCT 302 ?

Après avoir allumé la table, appuyez simultanément pendant 3 secondes sur la touche de sélection du foyer avant gauche et sur la touche MOINS (2). Ensuite, appuyez uniquement sur la touche de sélection du foyer avant gauche. « L » apparaît sur tous les afficheurs.

Que signifie l'affichage « H » sur la cuisinière ?

« H » indique que le foyer est encore chaud (chaleur résiduelle). Il s'affiche en alternance avec « 0 » lorsque la température est supérieure à environ 60 °C. Ne touchez pas la surface.

Comment éteindre un seul foyer ?

Sélectionnez le foyer avec sa touche (5), puis appuyez simultanément sur les touches + (3) et - (2) pour remettre la puissance à 0. Vous pouvez aussi appuyer plusieurs fois sur - (2) jusqu'à 0.

Comment nettoyer la table vitrocéramique sans l'abîmer ?

Enlevez immédiatement les résidus avec une raclette. Nettoyez avec un produit doux et du papier absorbant, rincez à l'eau et séchez avec un torchon propre. N'utilisez jamais d'éponges métalliques ou de nettoyants abrasifs.

Pourquoi ma table de cuisson s'éteint-elle automatiquement ?

La commande sensitive s'éteint automatiquement après 20 secondes d'inactivité si aucun foyer n'est sélectionné. De plus, chaque foyer dispose d'une durée limite de fonctionnement qui dépend du niveau de puissance.

Comment utiliser la zone double / triple ?

Appuyez sur la touche (4) pour activer/désactiver les circuits supplémentaires. Pour une zone double, le voyant (7) indique l'activation du circuit externe. Pour une zone triple, les segments lumineux (8) indiquent les circuits actifs.

Que faire si un code erreur « E R O 3 » apparaît ?

Ce code indique qu'une touche est restée enfoncée plus de 10 secondes (objet sur le capteur). Retirez l'objet et la table reviendra à la normale. Si le problème persiste, débranchez l'appareil et contactez un professionnel.

Quels types de casseroles utiliser sur la TCT 302 ?

Utilisez des récipients à fond plat d'un diamètre égal ou légèrement supérieur à celui de la zone de cuisson. Évitez les récipient vides ou qui débordent.

Comment installer la table de cuisson CATA TCT 302 ?

L'installation doit être effectuée par un professionnel qualifié. L'appareil s'encastre dans un plan de travail. Le raccordement électrique doit être conforme aux normes, avec un interrupteur omnipolaire accessible. Un panneau de protection peut être nécessaire si la partie inférieure est accessible.

MODE D'EMPLOI TCT 302 CATA

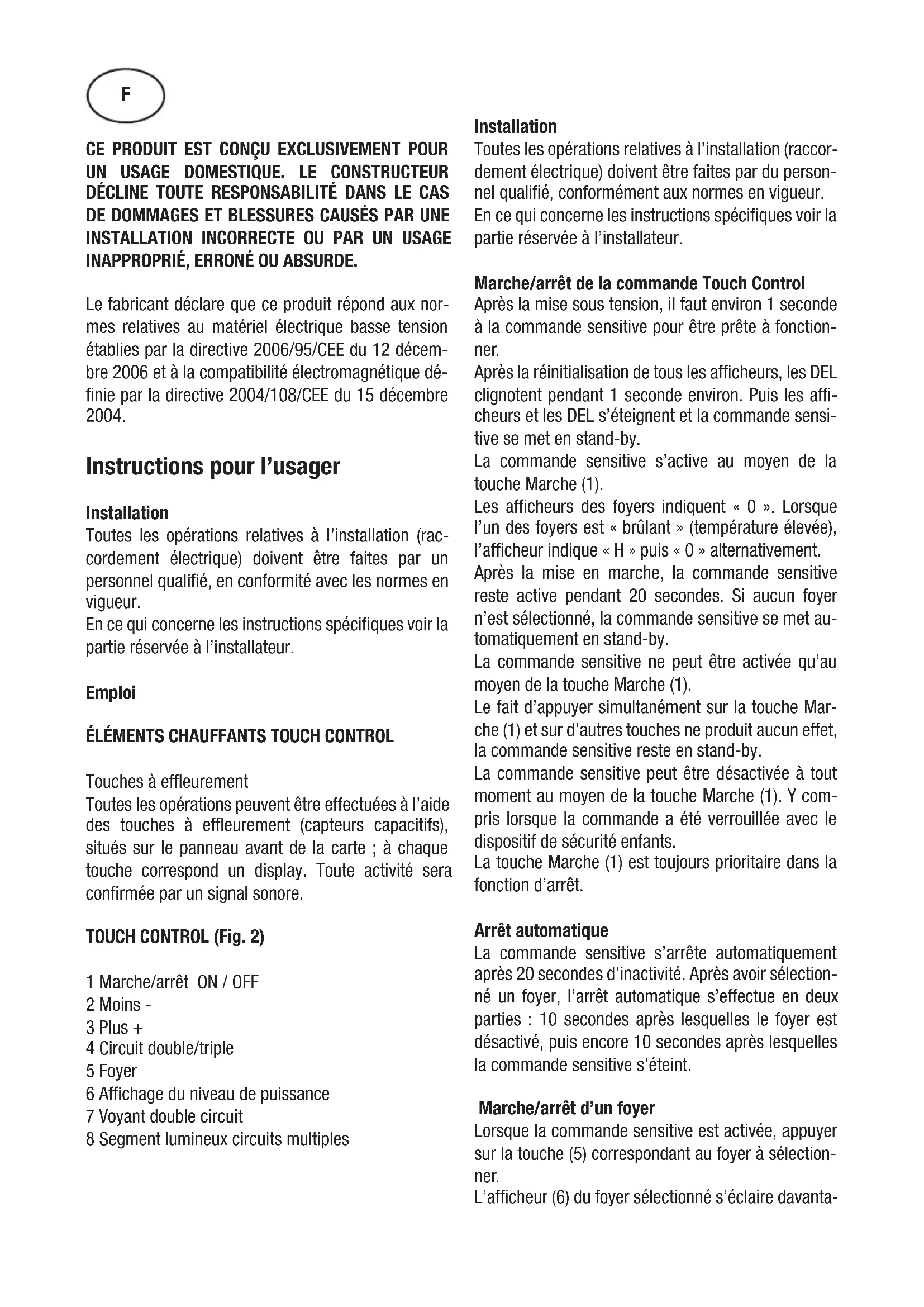

Instructions pour l'usage et la maintenance des plaques

Le fabricant déclare que ce produit répond aux normes relatives au matériel électrique basse tension établies par la directive 2006/95/CEE du 12 décembre 2006 et à la compatibilité électromagnétique définie par la directive 2004/108/CEE du 15 décembre 2004.

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par un personnel qualifié, en conformité avec les normes en vigueur.

En ce qui concerne les instructions spécifiques, voir la partie réservée à l'installateur.

Touches à effleurement

Toutes les opérations peuvent être effectuées à l'aide des touches à effleurement (capteurs capacitifs), situés sur le panneau avant de la carte ; à chaque touche correspond un display. Toute activité sera confirmée par un signal sonore.

TOUCH control (fig. 2)

1 Marche/arrêt ON/OFF 2 Moins - 3 Plus + 4 Circuit double/triple 5 Foyer 6 Affichage du niveau de puissance 7 Voyant double circuit 8 Segment lumineux circuits multiples

Installation

Toutes les opérations relatives à l'installation (raccordement électrique) doivent être faites par du personnel qualifié, conformément aux normes en vigueur.

En ce qui concerne les instructions spécifiques, voir la partie réservée à l'installateur.

Marche/arrêt de la commande touch control

Après la mise sous tension, il faut environ 1 seconde à la commande sensitive pour être prête à fonctionner.

Après la réinitialisation de tous les afficheurs, les DEL clignotent pendant 1 seconde environ. Puis les afficheurs et les DEL s'éteignent et la commande sensitive se met en stand-by.

La commande sensitive s'active au moyen de la touche Marche (1).

Les afficheurs des foyers indiquent « 0 ». Lorsque l'un des foyers est « brûlant » (température élevée), l'afficheur indique « H » puis « 0 » alternativement.

Après la mise en marche, la commande sensitive reste active pendant 20 secondes. Si aucun foyer n'est sélectionné, la commande sensitive se met automatiquement en stand-by.

La commande sensitive ne peut être activée qu'au moyen de la touche Marche (1).

Le fait d'appuyer simultanément sur la touche Marche (1) et sur d'autres touches ne produit aucun effet, la commande sensitive reste en stand-by.

La commande sensitive peut être désactivée à tout moment au moyen de la touche Marche (1). Y compris lorsque la commande a été verrouillée avec le dispositif de sécurité enfants.

La touche Marche (1) est toujours prioritaire dans la fonction d'arrêt.

Arrêt automatique

La commande sensitive s'arrête automatiquement après 20 secondes d'inactivité. Sans avoir sélectionné un foyer, l'arrêt automatique s'effectue en deux parties : 10 secondes après lesquelles le foyer est désactivé, puis encore 10 secondes après lesquelles la commande sensitive s'éteint.

Marche/arrêt d'un foyer

Lorsque la commande sensitive est activée, appuyer sur la touche (5) correspondant au foyer à sélectionner.

L'afficheur (6) du foyer sélectionné s'éclaire davantage-

ge alors que les autres deviennent moins lumineux. Si le foyer est « brûlant », l'afficheur indique alternativement « H » et « 0 »

Pour sélectionner la puissance, appuyer sur la touche PLUS (3) ou MOINS (2) ; le foyer commence à chauffer.

Une fois le foyer sélectionné, maintenir la pression sur la touche PLUS (3) pour sélectionner la puissance : à partir du niveau 1, la puissance augmente d'une unité toutes les 0,4 secondes. Une fois le niveau 9 atteint, il est impossible d'augmenter la puissance.

Si le niveau de puissance a été choisi au moyen de la touche MOINS (2), le niveau de départ est le « 9 » (niveau maximum). Si la pression est maintenue sur la touche, la puissance diminue d'une unité toutes les 0,4 secondes. Une fois le niveau 0 atteint, il est impossible de réduire la puissance. Il faut alors appuyer à nouveau sur la touche MOINS (2) ou PLUS (3) pour modifier le niveau de puissance.

Arrêt d'un foyer

Sélectionner le foyer à éteindre avec la touche (5) correspondante. L'afficheur (6) du foyer sélectionné s'éclaire davantage alors que les autres deviennent moins lumineux. La pression simultanée des touches PLUS (3) et MOINS (2) rétablit le niveau de puissance sur 0. La touche MOINS (2) peut également permettre de réduire le niveau de puissance à 0.

Lorsqu'un foyer est « brûlant », « H » et « 0 » s'affichent alternativement.

Arrêt de tous les foyers

Pour obtenir l'arrêt immédiat de tous les foyers, appuyer sur la touche Marche (1). En mode stand-by, la déte « H » s'affiche pour tous les foyers « brûlants ». Tous les autres afficheurs sont éteints.

Puissance

Il existe 9 niveaux de puissance pour chaque foyer : ils sont indiqués par des repères gradués de « 1 » à « 9 » sur les afficheurs (6) à DEL de sept segments.

Indicateur de chaleur résiduelle

Il signale à l'utilisateur que le verre est chaud et peut représenter un danger en cas de contact avec la surface située autour du foyer. La température est déterminée à partir d'un modèle mathématique. La chaleur résiduelle est indiquée par la lecture « H » sur l'afficheur à sept segments correspondant.

Le chauffage et le refroidissement sont calculés en

fonction :

De la puissance sélectionnée (de « 0 » à « 9 »)

De la durée d'activation.

Une fois le foyer éteint, l'afficheur correspondant indique H jusqu'à ce que la température du foyer redescende en dessous du niveau critique (≤ 60^) sur la base du modèle mathématique.

Arrêt automatique (durée limite de fonctionnement) En fonction de la puissance, chaque foyer s'éteint après un temps établi si aucune opération n'est exécutée.

Chaque intervention sur le foyer (avec les touches PLUS (3) et MOINS (2) ou double zone) rétablit la durée limite de fonctionnement du foyer à sa valeur initiale.

Protection contre la mise en marche involontaire

Si le contrôle électronique détecte la pression continue d'une touche pendant près de 10 s, il s'arrête automatiquement. Le contrôle émet un signal sonore d'erreur pour avertir l'utilisateur de la présence d'un objet sur les capteurs. Le code d'erreur « E R O 3 » apparaît sur les afficheurs. Si le foyer est « brûlant », l'afficheur indique alternativement « H » et le signal d'erreur.

• Rarement, le foyer n'est activé pendant 20 secondes après la mise en marche de la commande sensitive, le contrôle revient en mode stand-by.
• Lorsque le contrôle est actif, la touche ON/OFF est prioritaire sur toutes les autres : le contrôle peut être coupé à tout moment, même en cas de pression multiple ou continue sur des touches.
• En mode stand-by, l'activation continue des touches ne produit aucun effet. Le contrôle électronique doit s'assurer qu'aucune touche n'est active avant de pouvoir être remis en marche.

Verrouillage des touches :

Pour activer le dispositif de sécurité pour enfants après la mise en marche de la commande sensitive, il faut appuyer simultanément pendant 3 secondes sur la touche de sélection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche de sélection du feu avant gauche. La dette « L » pour LOCKED apparaitra sur tous les afficheurs

(sécurité enfants contre l'allumage involontaire). Si le foyer est « brûlant », l'afficheur indique alternativement « L » et « H »

Cette opération s'effectue normalement dans les 10 secondes, aucune autre touche (en dehors de celles qui viennent d'être indiquées) ne doit être activée. Dans le cas contraire, la séquence est interrompue et la table de cuisson est verrouillée.

Le contrôle électronique reste verrouillé jusqu'à ce que l'utilisateur le débloque, même si, entre-temps, il est arrêté et remis en marche. Même une réinitialisation de la commande sensitive (après une chute de tension) ne débloque pas les touches.

Suppression du verrouillage des touches :

Après l'activation de la commande sensitive, la sécurité pour enfants peut être désactivée. Il faut appuyer simultanément pendant 3 secondes sur la touche de sélection du feu avant gauche et sur la touche MOINS (2). Ensuite, appuyer uniquement sur la touche MOINS (2). Si toutes les opérations sont exécutées dans l'ordre, les touches se déverrouillent dans les 10 secondes qui suivent et la commande sensitive s’éteint. Dans le cas contraire, la séquence est considérée comme incomplète et la commande sensitive reste verrouillée. Elle est coupée au bout de 20 secondes.

Si la commande sensitive est remise en marche par le biais de la touche ON/OFF, tous les afficheurs indiquent « 0 », les points décimaux clignotent ; la commande sensitive est prête pour la cuisson. Si le foyer est « brûlant », l'afficheur indique alternativement « 0 » et « H »

Contrôle des circuits multiples

Plaques sans circuit double ou triple, voir fig. 2A

Plaque avec zone double. (Fig. 2B)

L'activation d'un foyer double demande la mise en marche simultanée des deux circuits. L'activation du circuit externe est signalée par un voyant lumineux (7) situé dans l'angle inférieur droit de l'afficheur. Si seul l'allumage du circuit interne est requis, il faut appuyer sur la touche du double circuit (4) pour désactiver le circuit externe. Pour réactiver le circuit externe, appuyer à nouveau sur la touche du double circuit (4); le voyant lumineux (7) correspondant s'allume à son tour.

Plaque avec zone triple (fig. 2C)/Plaque avec zone double et triple (fig. 2D)

L'activation d'une zone de cuisson double/triple implique l'allumage des trois circuits à la fois. L'activation/la désactivation de chaque circuit est réalisée avec la touche 4 et indiquée par un segment lumineux (8).

Signal sonore (vibreur)

Pendant le fonctionnement, le vibreur signale les activités suivantes :

• Pression normale sur les touches (son bref).
• Pression continue sur les touches pendant plus de 10 secondes (son prolongé intermittent).

Précautions (fig. 3)

• Nous recommandons l'utilisation de récipients à fond plat d'un diamètre égal ou légèrement supérieur à celui de la zone chaude;
• Éviter les débordements de liquide; réduire la puissance une fois l'ébullition atteinte;
• Ne pas laisser fonctionner les éléments de chauffe à vide ou avec un récipient vide.
• Si la surface de la plaque se casse, débrancher immédiatement l'appareil du réseau électrique pour éviter un événement électrique.
• Ne pas utiliser d'appareils à vapeur pour le nettoyage de la plaque.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui ne possèdent pas d'expérience ou de reconnaissance, sauf si elles ont été supervisées ou si elles ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.
• Les enfants devront être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien (fig. 4)

Enlevez aussitôt du plan de cuisson tout fragment de papier en aluminium, tout résidu de nourriture, toute éclaboussures de graisse, de sucre ou d'autres aliments fortement riches en saccharine à l'aide d'une raclette à fin d'éviter d'endommager la surface du plan. Ensuite, nettoyer avec un produit adoucissant et du papier absorbant, puis rincer à l'eau et sécher avec un torchon propre. N'utiliser en aucun cas d'éponges métalliques ou abrasives, éviter également d'utiliser des détergents chimiques agressifs comme les produits de nettoyage pour fours.

Instructions pour l'installateur installation

Ces instructions sont faites pour le technicien spécialisé comme guide à l'installation, au réglage et à l'entretien suivant les lois et les normes en vigueur. Les interventions doivent toujours être effectuées quand l'appareil est débranché.

Positionnement (fig. 5)

Vue de face Côté frontal

L'appareil est prévu pour être encastré dans une table de travail comme indiqué dans le dessin spécial. Préparer la colle pour seller ci-jointe sur tout le périmètre du plan.

Si la partie inférieure est accessible une fois l'appareil installé, il faut placer un panneau de protection (en bois ou similaire) à la distance indiquée sur la figure.

Branchement électrique

Avant d'effectuer le branchement électrique, s'assurer que:

• les caractéristiques de l'installation soient de nature à satisfaire toutes les indications portées sur la plaque signalétique située sous l'appareil;
• que l'installation dispose d'un raccordement à la terre selon les normes et les dispositions en vigueur. La mise à terre est obligatoire aux termes de la loi. Si l'appareil n'a pas de câ âble ne devra jamais atteindre une température supérieure de 50°C à celle ambiant.e.

Insérer dans le câblage un moyen de déconnexion du réseau électrique apportant une séparation du contact de tous les pôles et assurant ainsi une déconnexion complète du réseau selon les conditions de surtension de catégorie III, conformément aux normes de câblage.

Cet appareil n'est pas prévu pour fonctionner à l'aide d'un programmateur externe ou d'un système de commande à distance indépendant.

La prise ou l'interrupteur omnipolaire doit être facilement accessible après la mise en place de l'appareil.

Le Constructeur décline toute responsabilité au cas où ces normes et les autres normes contre les accidents ne seraient pas observées.

Si le câble d'alimentation électrique est endommagé, il doit être remplacé par le fabricant, par un centre de service autorisé ou par un électricien qualifié, afin de prévenir tous les dangers.
