TCT 302 - 炉灶 CATA - 免费用户手册
免费查找设备手册 TCT 302 CATA PDF格式.
| 产品类型 | 嵌入式陶瓷玻璃灶具 |
| 品牌 | CATA |
| 型号 | TCT 302 |
| 电源 | 230 V ~ 50/60 Hz（标准估计，根据铭牌） |
| 最大功率 | 约 7200 W（4个灶头的估计值） |
| 灶头数量 | 4个辐射灶头 |
| 灶头类型 | 某些灶头具有双区和三区 |
| 控制方式 | 电容式触摸按键，带有LED显示屏 |
| 功率级别 | 9级（1至9） |
| 特殊功能 | 自动关闭、余热指示器、儿童锁、防长时间激活保护 |
| 余热指示器 | 当表面热时显示“H” |
| 儿童安全 | 通过按键组合锁定按键 |
| 自动安全关闭 | 是，在未选择灶头且无操作20秒后 |
| 表面材料 | 陶瓷玻璃 |
| 清洁与维护 | 使用刮刀清除残留物，温和清洁剂，避免 abrasive 海绵和刺激性化学品 |
| 安装 | 嵌入工作台面，由合格专业人员进行电气连接 |
| 切断装置 | 安装后可触及的全极开关 |
| 防溢出保护 | 避免溢出，沸腾后降低功率 |
| 炊具兼容性 | 平底，直径等于或略大于烹饪区 |
常见问题 - TCT 302 CATA
用户关于以下问题的提问 TCT 302 CATA
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 炉灶 免费PDF格式！查找您的手册 TCT 302 - CATA 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 TCT 302 品牌 CATA.
用户手册 TCT 302 CATA
本产品专为家庭设计。任何由于安装失误或不当、错误使用及滥用可能造成的物品或人员损伤，生产商概不负责。
生产商谨此声明，本产品符合2006年12月12日颁布的《2006/95/CEE号法令》中的关于低压电器的相关规定，及2004年12月15日颁布的《2004/108/CEE号法令》中关于电磁相容性原理的相关规定。
使用说明
安装
所有安装（电路连接）必须由有资质的技术人员按照现行标准操作。
特殊说明参见安装人员部分。
使用
触摸式电磁灶的组成部分
感应键
所有操作都可以通过轻轻按下安装在显示板正面的感应键(电容式)来完成。每一个按键都有对应的显示。每一步操作都会由声音信号来证实。

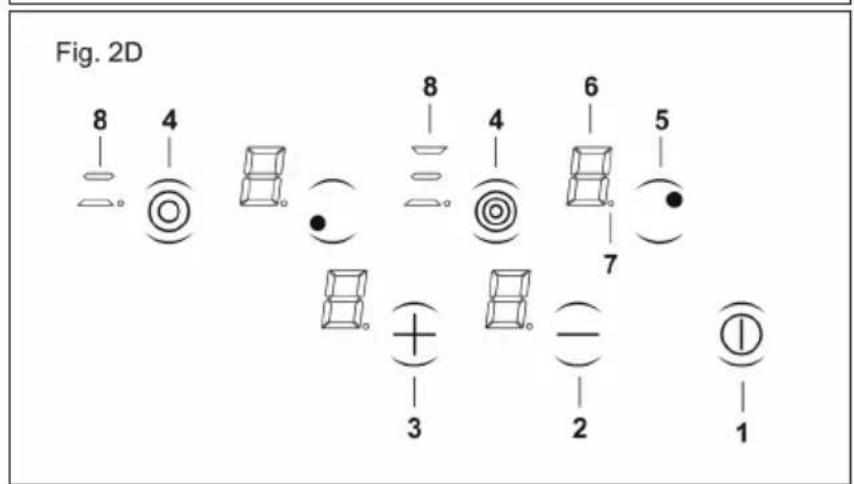

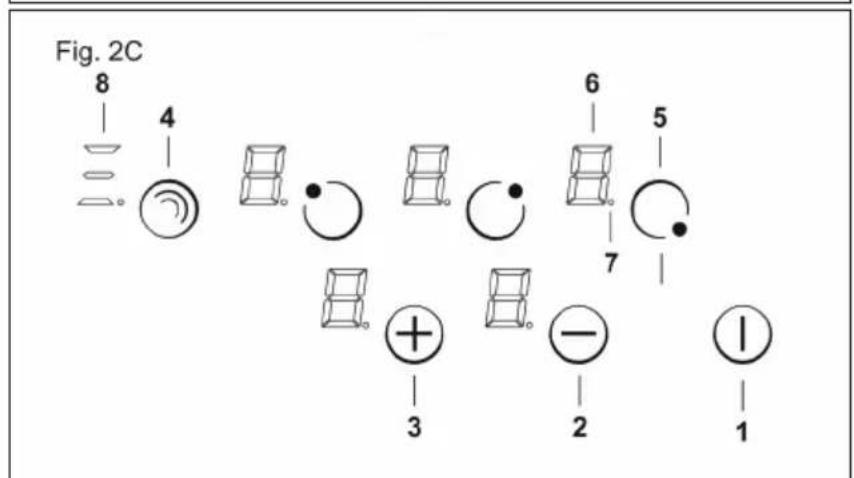

触控开关(图2)
所有与安装相关的操作（电气安装）均应由根据现行法规具备相关资质的人员完成。具体安装指导参见安装人员专用说明。
触控开关的开启与关闭
接通电源后，需要等待约一秒钟，触控开关才可开启。
恢复初始设置后，所有显示屏及面板将闪烁一秒钟左右。此后所有的显示屏及面板都将熄灭，触控开关处于待机状态。
要开启触控开关，请按“开/关”(1)按钮。各灶头的屏幕显示为“0”。若某一灶头较“烫”（温度较高），显示屏则交替出现“H”和“0”。
一旦触控开关打开，相应状态将维持20秒。若未选择任何灶头，触控开关则自动恢复待机状态。
只有通过按“开/关”(1)按钮才能打开触控开关。
若同时按下“开/关”(1)及其它按钮，则指令无效，触控开关继续处于待机状态。
任何情况下都可通过按“开/关”(1)按钮关闭触控开关，甚至在操作面板被儿童保护功能锁死的状态下也可进行此操作。
“开/关”(1)按钮的关闭功能在任何情况下都具优先性。
自动关闭
触控开关一旦开启，若在20秒内未进行任何操作，将自动关闭。若已选择了灶头却无后续操作，自动关闭的时间则分为两个10秒钟：第一个10秒后自动退出被选中的灶头，再过10秒后触控开关关闭。
灶头开启/关闭
触控开关开启时，可以通过按相应区域的(5)按钮选择并开启灶头。
被选中灶头的屏幕(6)即会变亮，而其它灶头的屏幕会变暗。若该灶头较“烫”，则会交替显示“H”和“0”。
按“强”(3)或“弱”(2)按钮，可以选择不同级别的火力大小，灶头便开始加热。
一旦选择了灶头，可以通过一直按住“强”(3)按钮选择火力。从1级（最小火力）开始，每0.4秒可上升一级，最高上升至9级即不可再增加。
若通过一直按住“弱”(2)按钮选择火力，则从9级（最大火力）开始，每0.4秒下降一级，直到0级即不可再降。只有通过重新按“弱”(2)或“强”(3)按钮才能重新调整火力。
关闭灶头
通过按相应的(5)按钮关闭灶头。被选中灶头的屏幕(6)即会变亮，而其它灶头的屏幕将变暗。
若要将火力调为0，可同时按下“强”(3)和“弱”(2)两个按钮，也可按住“弱”(2)按钮直到火力下降至0。
若某一灶头较“烫”，将交替显示“H”和“0”。
关闭所有灶头
通过按“开/关”(1)按钮，可以在任何时候立即关闭所有灶头。进入待机状态后，在较“烫”灶头的屏幕上将出现“H”，其余屏幕将关闭。
火力
灶头的火力分为9个不同等级，分别以数字“1”至“9”通过显示屏(6)显示。
余热显示
此项功能提示用户该灶头仍处于高温状态，不可触摸。余温通过一定的数学模型计算，若仍有高温余热，该灶头相应的显示屏上会出现“H”。
加热与冷却的程度通过以下标准进行判断：·所选火力大小（从“0”至“9”）
·加热时长
在关闭该灶头后，相应的屏幕将显示“H”并根据余温的高低采用七段式显示器显示，直至根据数学模型计算出的灶头温度降至危险温度以下（ ≤ 60^ ）。
自动关闭功能（运行时间限制）
根据不同的火力级别，在不进行任何操作的情况下，各灶头将在经过一段预设最长时间后自动关闭。
对该灶头的任何操作（通过“强”(3)、“弱”(2)按钮、或同时按下两个按钮），会重新开始计算自动关闭预设时间。
非故意开启保护
·一旦电子控制装置发现某一按钮持续按住10秒以上，炉灶将自动关闭。系统将发出错误警示声，提醒用户感应器已发现某一干扰物；同时屏幕将显示错误提示“ER03”。若灶头处于较“烫”的状态，“H”提示将与错误提示交替出现。
·触控开关开启后20秒钟，若未开启任何灶
头，系统则自动进入待机状态。
·触控开关开启后，“开/关”按钮较其它按钮都优先，以保证在任何情况下，甚至同时或交替按下数个按钮时也可以关闭触控开关。
·在待机状态下，若持续按住某一按钮，系统将不会做出任何反应。只有保证在没有任何按钮被按住的情况下，才可重新开后触控开关。
按钮锁死（儿童保护功能）
儿童保护功能：
按钮锁死：
开启触摸式控制面板后，同时按住左后方的烹饪灶选择按键和MINUS按键（2）持续3秒钟，可开启儿童安全功能。须先按下左后方的烹饪灶选择按键。所有的屏幕上均将出现“L”，即“LOCKED”（防止非故意开启炉灶的儿童保护功能）。若灶头仍较烫，则将交替出现“L”和“H”。
这一操作应在10秒内完成，且无须按上述按钮之外的其它键。否则操作将中断，炉灶按钮将不能被锁死。
只要用户不解除该功能，控制按钮将一直处于锁死状态，甚至其间灶头关闭后又重新开启、或重新开启触控开关（如在断电后），也不会退出按钮锁死。
解除按钮锁死：
在开启触控开关后，可以解除儿童保护功能的锁死：必须同时持续按住左下方灶头的控制按钮及“弱”(2)按钮三秒钟以上，随后只按住“弱”(2)按钮。若在10秒内按顺序完成以上操作，按扭锁死将被解除，触控开关将关闭。否则，按扭将保持锁死并在20秒后待机。
按“开/关”按钮重新开后触控开关后，所有屏幕将显示“0”，小数点将出现闪烁，便可以进行烹调。若某一灶头较“烫”，将交替出现“0”和“H”。
多回路控制
不带双回路或三回路的燃气灶，见图2A
双眼燃气灶（图2B）
在点燃双眼燃气灶的同时，二条回路启动。外回路的启动通过显示屏的右下角的指示灯（7）显示。如果只启动内部回路，则外回路可以通过双回路按键（4）来关闭。当再按双回路按键（4）时，可以重新启动外回路，相应的指示灯（7）同时显示。
在点燃双眼/三眼燃气灶的同时，三条回路启动。每条回路的启动/关闭可通过按键4完成，并通过指示灯（8）显示。
警示音（蜂鸣器）
出现以下情况时，蜂鸣器将发出警示音：
·正常按下按钮时，发出一声短音。
·持续按住某按钮超过10秒钟时，发出连续长警示音。
注意事项（图3）
- 建议加热时使用的容器具有一定的深度（详见图6），直径等于或者略大于版画显示的直径。
-避免液体溢出。所以，当加热的液体受热后，或者完全沸腾时，应该减少热能。
-在电炉灶关闭前不要放置空锅和瓶罐。
-如果灶台的表面发生破损，请立即拔掉电源，免除造成触电。
-
请不要使用蒸汽性洗涤剂进行炉灶的洗涤。
-
此机器不合适给有躯体、感觉或精神障碍，以及没有经验或不了解使
用方式的人（包括小孩）使用，曾经有经验或被负责机器安全的指导
者监督使用过的人除外。
-为了保证安全，孩童们必须受到监督，以免接触机器发生意外。

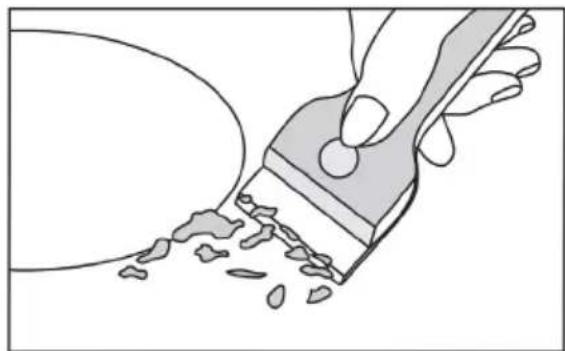

维护保养（图4）
剩余的锡纸和食物，溅出的油脂、糖汁或者糖份很高的食物，应该马
上从灶台上清除掉，避免对灶台面造成侵蚀。平时要保持灶台清洁，
用清水或者合适的产品先把灶台面清洗干净，然后用干净的纸或者搽
布拭搽干净。禁止使用带有腐蚀质的塑料或搽布。当然，也应该避免
带有腐蚀性的化学试剂或者去污剂。
安装人员说明
安装
本说明在于指导安装人员按照现行法律和标准进行安装，调试
和保养。操作过程中设备一定要拔掉电源插头。

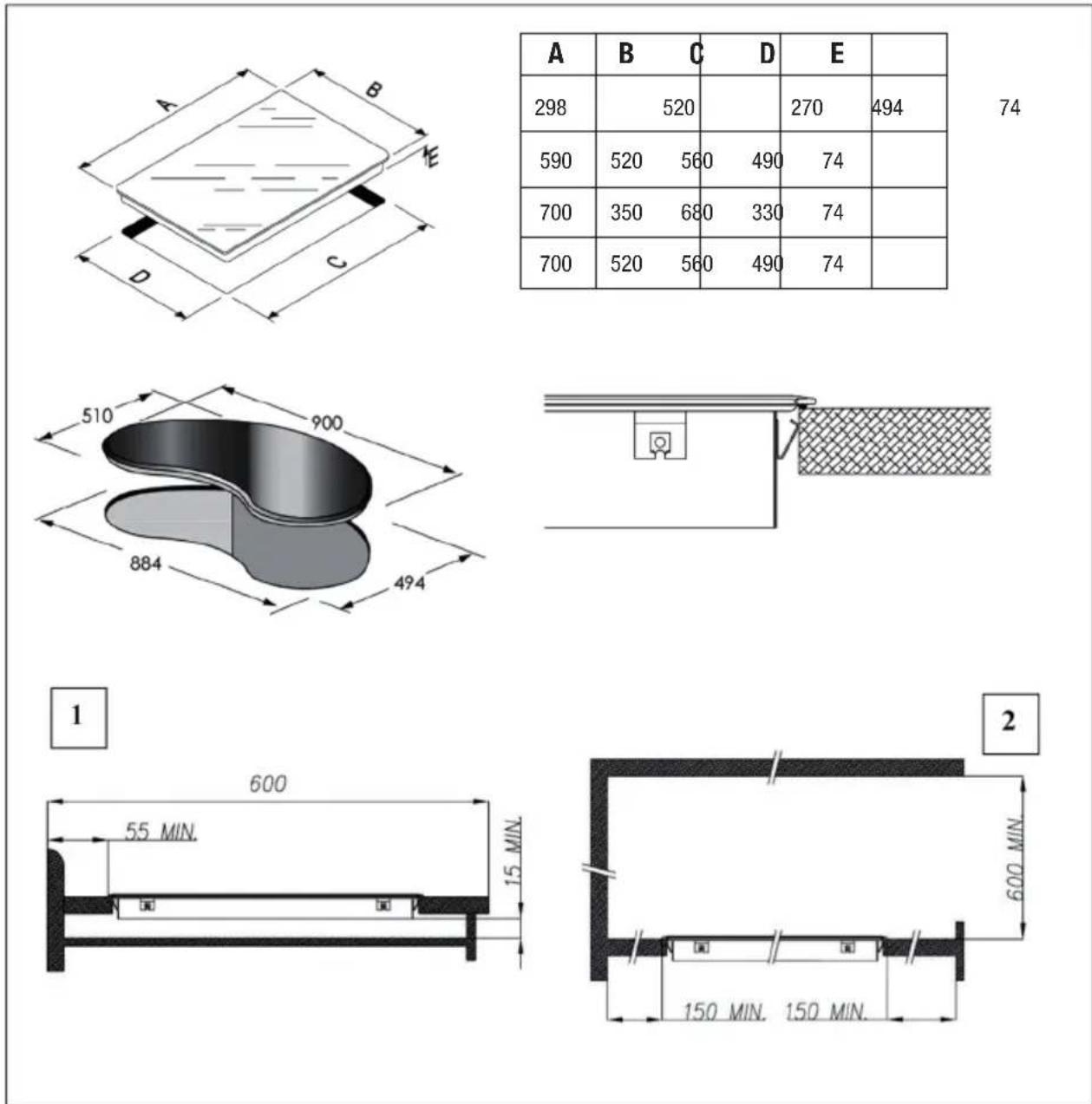

安置地点（图5）
1正面视图
2前面
根据设计，电磁灶将被安放在一个控制盘里（详见示意图）。考虑到几
项程序同时工作的因

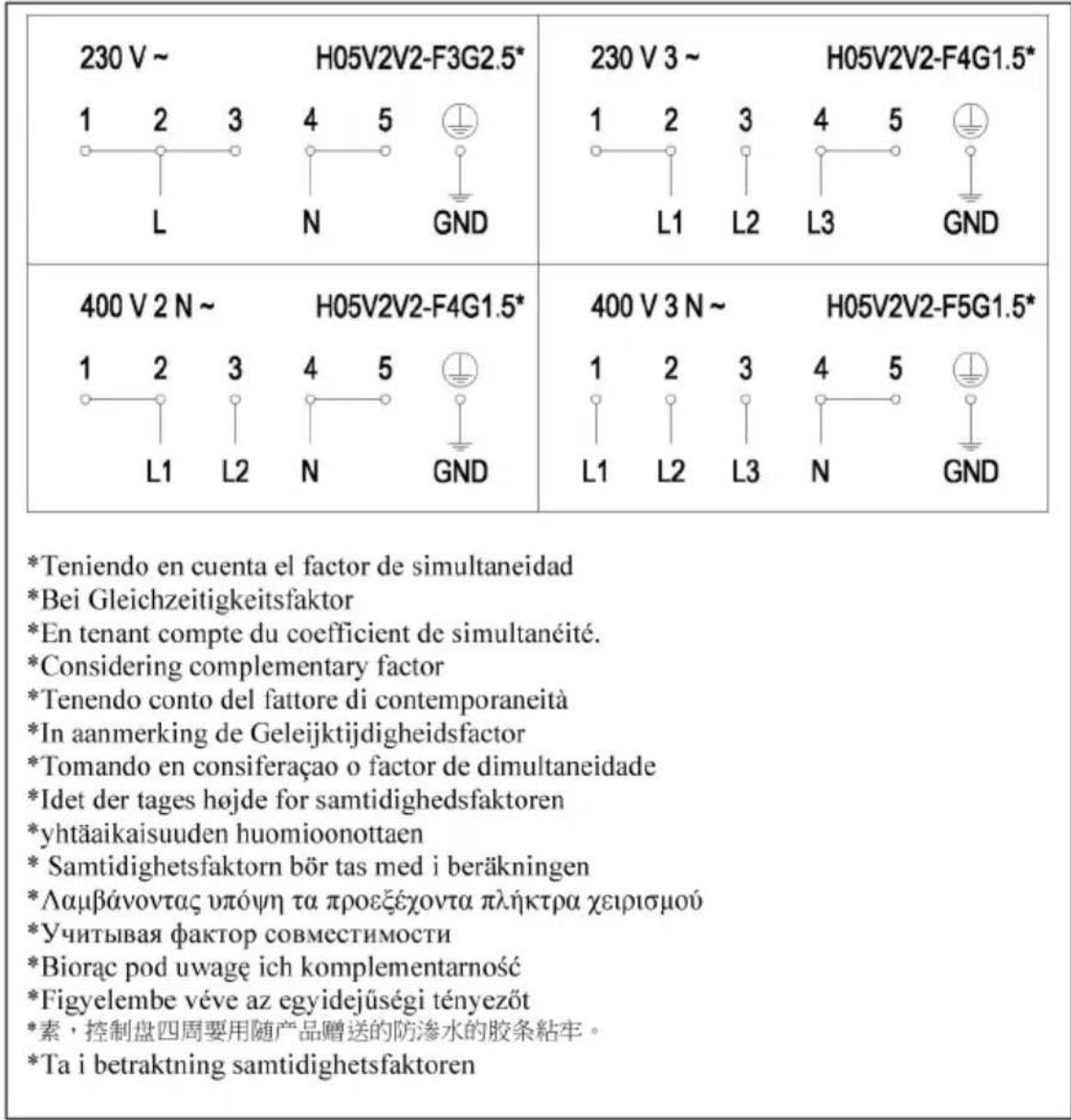

电路连接
连接电路前，证实以下几点：
- 安装特性满足烧煮平台底部接线板的特性。
如燃气灶安装位置的下方有空隙，则应在如图所示的间距处安装木质或类似材质的防护面板。
- 根据现行标准和法律规定，安装必须有效接地。接地是法律
规定必须执行的。
当使用工具没有接线或插头，需用适合接线板特性和工作温度
的材料。决不允许接线的温度超过环境温度 50^ 以上。
按照布线规定，在固定布线中嵌入用于与供电总线断连的线路，该线路具有所有电极的触点开距，在过压等级Ⅲ的情况下可进行全面断连。插头或多极开关应该让安装工具容易够到。
该燃气灶无法通过外部定时器或遥控系统进行操作。
如以上要求和标准不被参照执行，安装人员不承担任何可能引
起不幸的责任。
如果电线受损，请让厂家更换，或通过有资质的技术援助中心
或技术相当的专业人员完成，避免任何危险发生。
Fig.2 - Abb.2 - Afb. 2 - Puc. 2 - Rys. 2 - Kuva 2. - 图2-2. abra - Eik. 2.
Fig.3 - Abb.3 - Afb.3 - Pnc.3
Rys. 3 - Kuva 3. - 图3-3.ábra-Eik.3.
Fig.4 - Abb.4 - Afb. 4 - Pinc. 4 - Rys. 4 - Kuva 4. - 图4-4.ábra-Eik.4.
Fig.5 - Abb.5 - Afb. 5 - Puc. 5 - Rys. 5 - Kuva 5. - 图5-5.ábra-Ek.5.
Fig.6 - Abb.6 - Afb.6 - Pinc.6 - Rys.6 - Kuva 6. - 图6-6. abra - Euk. 6.
cata C
CNA
CATA ELECTRODOMÉSTICOS, S.L.
C.Ter, 2 - 08570 TORELLO (Barcelona) SPAIN
Tel. +34 938 594 100 - Fax +34 938 594 101
www.cnagroup.es - e-mail: cna@cnagroup.es
