Produkttyp	Einbau-Glaskeramik-Kochfeld
Marke	CATA
Modell	TCT 302
Stromversorgung	230 V ~ 50/60 Hz (Standardannahme, siehe Typenschild)
Maximale Leistung	Ca. 7.200 W (Schätzung für 4 Kochzonen)
Anzahl Kochzonen	4 Strahlungsheizungen
Arten der Kochzonen	Doppel- und Dreifachzone auf einigen Kochzonen
Bedienelemente	Kapazitive Berührungstasten mit LED-Anzeige
Leistungsstufen	9 Stufen (1 bis 9)
Sonderfunktionen	Automatische Abschaltung, Restwärmeanzeige, Kindersicherung, Schutz vor längerer Aktivierung
Restwärmeanzeige	Anzeige „H“, wenn die Oberfläche heiß ist
Kindersicherung	Tastensperre durch Tastenkombination
Automatische Sicherheitsabschaltung	Ja, nach 20 Sekunden Inaktivität ohne Auswahl einer Kochzone
Oberflächenmaterial	Glaskeramik
Reinigung und Pflege	Schaber für Rückstände, mildes Reinigungsmittel, Vermeidung von Scheuerschwämmen und aggressiven Chemikalien
Installation	Einbau in der Arbeitsplatte, elektrischer Anschluss durch qualifizierten Fachmann
Trennvorrichtung	Allpoliger Schalter nach der Installation zugänglich
Schutz vor Überkochen	Überkochen vermeiden, nach dem Kochen die Leistung reduzieren
Kompatibilität von Kochgeschirr	Flacher Boden, Durchmesser gleich oder etwas größer als die Kochzone

Häufig gestellte Fragen - TCT 302 CATA

Wie schalte ich das Kochfeld CATA TCT 302 ein?

Drücken Sie die Ein-/Aus-Taste (1). Die Anzeigen zeigen „0“. Wählen Sie dann mit der entsprechenden Taste (5) eine Kochzone aus und stellen Sie die Leistung mit den Tasten + (3) oder - (2) ein.

Wie aktiviere ich die Kindersicherung an der TCT 302?

Nach dem Einschalten des Kochfelds drücken Sie gleichzeitig 3 Sekunden lang die Taste zur Auswahl der vorderen linken Kochzone und die Taste MINUS (2). Drücken Sie dann nur die Taste der vorderen linken Kochzone. Auf allen Anzeigen erscheint „L“.

Was bedeutet die Anzeige „H“ auf dem Kochfeld?

„H“ zeigt an, dass die Kochzone noch heiß ist (Restwärme). Sie wird abwechselnd mit „0“ angezeigt, wenn die Temperatur über etwa 60 °C liegt. Berühren Sie die Oberfläche nicht.

Wie schalte ich eine einzelne Kochzone aus?

Wählen Sie die Kochzone mit ihrer Taste (5) aus und drücken Sie dann gleichzeitig die Tasten + (3) und - (2), um die Leistung auf 0 zu setzen. Sie können auch mehrmals - (2) drücken, bis 0 erreicht ist.

Wie reinige ich das Glaskeramik-Kochfeld, ohne es zu beschädigen?

Entfernen Sie Rückstände sofort mit einem Schaber. Reinigen Sie mit einem milden Reinigungsmittel und Küchenpapier, spülen Sie mit Wasser nach und trocknen Sie mit einem sauberen Tuch. Verwenden Sie niemals Metallschwämme oder Scheuermittel.

Warum schaltet sich mein Kochfeld automatisch aus?

Die Sensorsteuerung schaltet sich nach 20 Sekunden Inaktivität automatisch aus, wenn keine Kochzone ausgewählt ist. Zudem hat jede Kochzone eine begrenzte Betriebszeit, die von der Leistungsstufe abhängt.

Wie verwende ich die Doppel-/Dreifachzone?

Drücken Sie die Taste (4), um die zusätzlichen Kreise zu aktivieren/deaktivieren. Bei einer Doppelzone zeigt die Anzeige (7) die Aktivierung des äußeren Kreises an. Bei einer Dreifachzone zeigen die Leuchtsegmente (8) die aktiven Kreise an.

Was tun, wenn ein Fehlercode „E R O 3“ erscheint?

Dieser Code zeigt an, dass eine Taste länger als 10 Sekunden gedrückt wurde (Gegenstand auf dem Sensor). Entfernen Sie den Gegenstand, und das Kochfeld kehrt zum Normalbetrieb zurück. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an einen Fachmann.

Welche Arten von Töpfen und Pfannen sollten auf der TCT 302 verwendet werden?

Verwenden Sie Gefäße mit flachem Boden, deren Durchmesser gleich oder etwas größer als der der Kochzone ist. Vermeiden Sie leere oder überlaufende Gefäße.

Wie installiere ich das Kochfeld CATA TCT 302?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Das Gerät wird in eine Arbeitsplatte eingebaut. Der elektrische Anschluss muss den Normen entsprechen, mit einem zugänglichen allpoligen Schalter. Eine Schutzplatte kann erforderlich sein, wenn der untere Teil zugänglich ist.

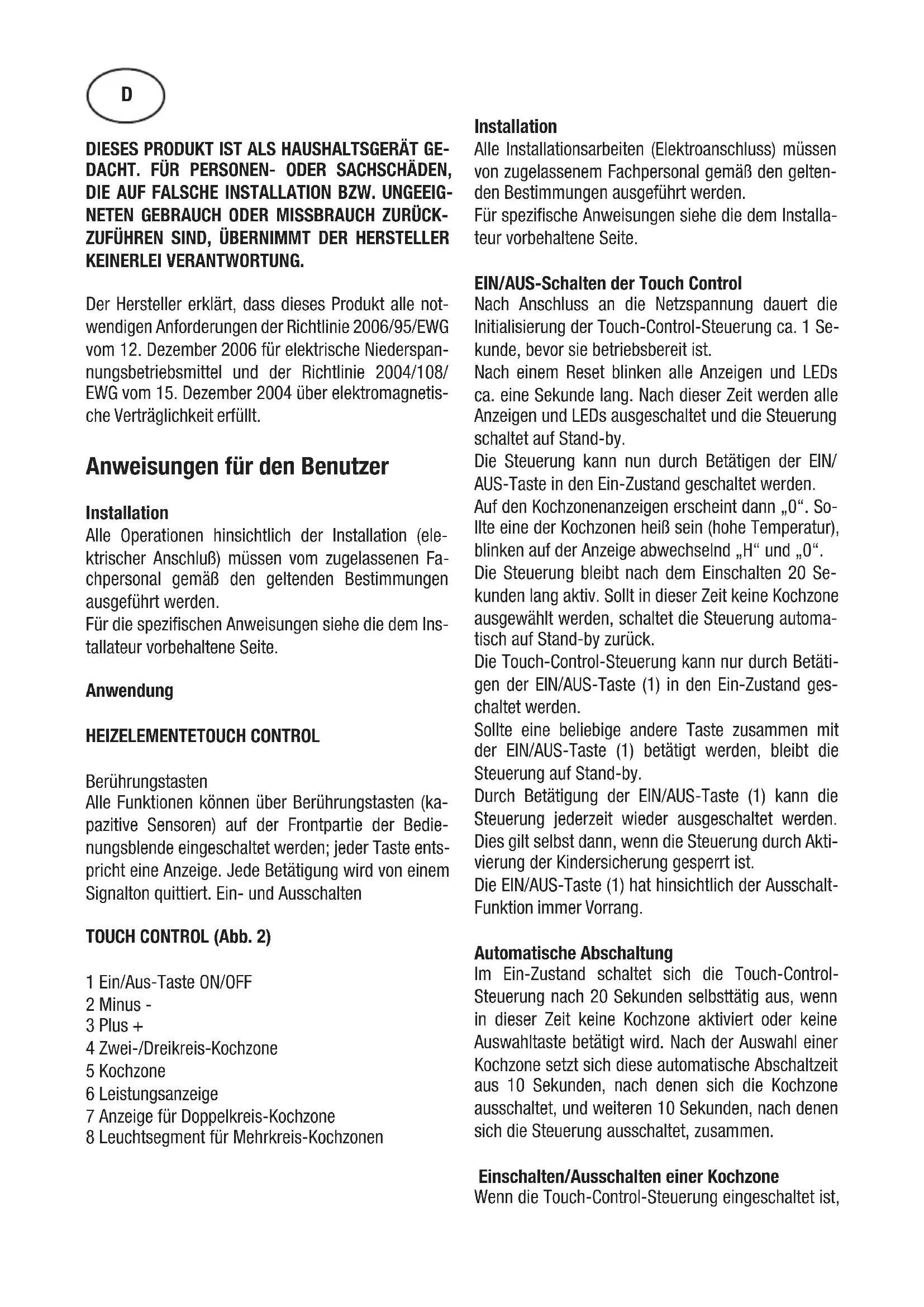

BEDIENUNGSANLEITUNG TCT 302 CATA

Bedienungs-und Wartungsanleitungen fur kochherde

F

DIESES PRODUKT IST ALS HAUSHALTSGERÄT GEDACHT. FÜR PERSONEN- ODER SACHSCHÄDEN, DIE AUF FALSCHE INSTALLATION BZW. UNGEEIGNETEN GEBRAUCH ODER MISSBRAUCH ZURückZUFühREN SIND, ÜBERNIMMT DER HERSTELLER KEINERLEI VERANTWORTUNG.

Der Hersteller erklart, dass these Product are notwendigen Anforderungen der Richtlinie 2006/95/EWG vom 12. Dezember 2006 fur elektrische Niederspannungsbetriebsmittel und der Richtlinie 2004/108/EWG vom 15. Dezember 2004 uber elektromagnetische Verträglichkeit erfüllt.

Anweisungen für den Benutzer

Installation

Alle Operationen hinsichtlich der Installation (elektrischer Anschluß) müssen vom zugelassenen Fachpersonal gemäß den geltenden Bestimmungen ausgeführrt werden.

Für die spezifischen Anweisungen siehe die dem Installateur vorbehaltene Seite.

Anwendung

HEIZELEMENTETOUCH CONTROL

Berührungstasten

Alle Funktionen können über Berührungstasten (kapazitive Sensoren) auf der Frontpartie der Bedienungsblende eingeschelt werden; jeder Taste entspricht eine Anzeige. Jede Betätigung wird von einem Signalon quittiert. Ein- und Ausschalten

TOUCH CONTROL (Abb. 2)

1 Ein/Aus-Taste ON/OFF
2 Minus -
3 Plus +
4 Zwei-/Dreikreis-Kochzone
5 Kochzone
6 Leistungsanzeige
7 Anzeige für Doppelkreis-Kochzone
8 Leuchtsegment für Mehrkreis-Kochzonen

Installation

Alle Installationsarbeiten (Elektroanschluss) müssen von zugelassenem Fachpersonal gemäß den geltenden Bestimmungen ausgeführrt werden.

Für spezifische Anweisungen siehe die dem Installatour vorbehaltene Seite.

EIN/AUS-Schalten der Touch Control

Nach Anschluss an die Netzspannung dauert die Initialisierung der Touch-Control-Steuerung ca. 1 Sekunde, bevor sie betriebsbereit ist.

Nach einem Reset blinken alle Anzeigen und LEDs ca. eine Sekunde lang. Nach dieser Zeit werden alle Anzeigen und LEDs ausgescheltet und die Steuerung schaltet auf Stand-by.

Die Steuerung kann nun durch Betätigten der EIN/AUS-Taste in den Ein-Zustand geschaltet werden.

Auf den Kochzonenanzeigen erscheint dann „0". So-lte eine der Kochzonen heiß sein (hohe Temperatur), blinken auf der Anzeige abwechselnd „H" und „0".

Die Steuerung bleibt nach dem Einsatz 20 Sekunden lang aktiv. Sollt in dieser Zeit keine Kochzone ausgewählten werden, schaltet die Steuerung automatisch auf Stand-by darüber.

Die Touch-Control-Steuerung kann nur durch Betätigkeiten der EIN/AUS-Taste (1) in den Ein-Zustand geschalte werden.

Sollte eine beliebige andere Taste zusammen mit der EIN/AUS-Taste (1) betatigt werden, bleibt die Steuerung auf Stand-by.

Durch Betätigung der EIN/AUS-Taste (1) kann die Steuerung jederzeit wieder ausgeschaltet werden. Dies gilt selbst dann, wenn die Steuerung durch Aktivierung der Kindersicherung gespeit ist.

Die EIN/AUS-Taste (1) hat hinsichtlich der Ausschalt-Funktion immer Vorrang.

Automatische Abschaltung

Im Ein-Zustand schaltet sich die Touch-Control-Steuerung nach 20 Sekunden selbsttätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätigt wird. Nach der Auswahl einer Kochzone setzen sich diese automatische Abschaltzeit aus 10 Sekunden, nach denen sich die Kochzone ausschaltet, und weiteren 10 Sekunden, nach denen sich die Steuerung ausschaltet, zusammen.

Einschalten/Ausschalten einer Kochzone

Wenn die Touch-Control-Steuerung eingeschaltet ist,

wirde eine Kochzone durch Drücken der entsprechenden Taste (5) ausgewählt.

Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Sollte eine der Kochzonen heißt sein, werden abwechselnd „H" und "0" angezeigt.

Durch Betätigten der PLUS- (3) oder MINUS-Taste (2) wird eine Leistungsstufe eingestellt und die Kochzone beginnnt sich zu erwämen.

Nach der Auswahl einer Kochzone kann die Leistungsstufe durch Gedrückthalten der PLUS-Taste (3), beginnend mit Stufe 1, eingestellt werden, wobei sich die Leistung alle 0,4 Sekunden um eine Stufe erhöht. Nach Erreichen der Leistungsstufe 9 ist keine weitere Erhöhung mehr möglich.

Wird die Auswahl der Leistungsstufe mit der MINUS-Taste (2) vorgenommen, ist die erste Stufe „9" (maximale Leistung). Wird die Tastes gerückt gehalten, verringert sich die Leistung alle 0,4 Sekunden um eine Stufe. Bei Erreichen der Leistungsstufe 0 ist keine weitere Verringerung der Leistung mehr möglich. Um eine neue Leistungsstufe einzustellen, muss dann wieder die Taste MINUS (2) bzw. PLUS (3) betatigt werden.

Ausschalten einer Kochzone

Zum Ausschalten einer einzelnen Kochzone muss die entsprechende Taste (5) betätigt werden. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Werden die PLUS- (3) und die MINUS-Taste (2) gleichzeitig betätigt, wird die Leistungsstufe der entsprechenden Kochzone direkt auf 0 zurückgesetzt. Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen gedruckt werden, bis die Leistungsstufe erreicht 0 ist.

Sollte eine der Kochzonen heiß sein, werden abwechselnd „H" und „0" angezeigt.

Ausschalten aller Kochzonen

Das sofortige Ausschalten aller Kochzonen ist jederzeit durch Betätigung der EIN/AUS-Taste (1) möglich. Im Stand-by-Zustand erscheint ein „H" in der Anzeige aller Kochzonen, die noch heiß sind. Die anderen Kochzonenanzeigen sind dunkel.

Leistungsstufen

Jede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen „1" bis „9" in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige (6) angezeigt werden.

Restwärmeanzeige

Der Benutzer wird auf eine eventuell gefährliche Berührtemperatur der Glaskeramikoberfläche einer Kochzone hingewiesen. Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H“ auf dem entsprechenden 7-Segment-Display angezeigt.

Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe (von „0" bis „9") und der Betriebszeit berechnet.

Nach dem Abschalten einer Kochzone zeigt die entsprechende Anzeige ein „H“, bis die Temperatur rechnerisch unter ein bestimmtes Niveau abgesunden ist (≤ 60°C).

Abschaltautomatik (Betriebsdauerbegrenzung)

Abhängig von der ausgewählten Leistungsstufe wird jeder Kochzone individuell nach einer bestimmten maximalen Betriebsdauer abgeschelt, falls innerhalb dieser Zeit keine Benutzung erfolgt ist.

Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS (3) und MINUS (2) bzw. DoppelkreisKochzone) führt zur Rückstellung der maximalen Betriebszeit auf ihren Ausgangswert.

Schutz gegen unbeabsichtigtes Einsatz

Bei Erkennung der Dauerbetätigung einer Taste während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es ertont dann als Fehlermeldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen erscheint der Fehlercode „E R O 3". Wenn eine der Kochzonen noch heiß ist, wird abwechselend ein „H" und die Fehlermeldung angezeigt.

• Wird innerhalb von 20 Sekunden nach dem Einsatzleiten keine Kochzone aktiviert, so schaltet die Steuerung zurück auf Stand-by.
  Die Ein/Aus-Taste hat im eingeschalteten Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschelt werden kann.
  In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätig erkannt werden, bevor sich die Steuerung erneut einschalten lasst.

Tastenverriegelung (Kindersicherung)

- Kindersicherung:

Tastenverriegelung:

Zur Aktivierung der Kindersicherung mussen nach dem Einsatzen der Touch-Control-Steuerung gleichzeitig drei Sekunden lang die Kochzonenwahltaste hinten links und die MINUS-Taste (2) und danach allein die Kochzonenwahltaste hinten links betätig werden. Auf allen Anzeigen erscheint dann ein „L“ für LOCKED (Kindersicherung gegen unbeabsichtigtes Einsatzalen). Sollte eine Kochzone noch heiß sein, werden „L“ und „H“ abwechselnd angezeigt.

Dieser Bedienungsablauf muss innerhalb von 10 Sekundenstattfinden und es darkeine andere Taste als die oben beschriebenen gedrückt werden. Andernfalls wird die Eingabe als nicht vollständig abgebrochen und die Kochstelle wird nicht verriegelt.

Die Elektronik bleibt bis zur Entriegelung durch den Benutzer im verriegelten Zustand, auch wenn die Steuerung zwischenheitlich aus- und wieder eingeschaltet wird. Auch ein Reset der Steuerung (nach einem Spanningsabfall) unterbricht die Verriegelung nicht.

Entriegelung:

Nach dem Einsatz der Steuerung kann die Kindersicherung deaktiviert werden. Hierzu müssen erst gleichzeitig 3 Sekunden lang die Kochzonenwahltaste halten links und die MINUS-Taste (2) und danach allein die MINUS-Taste (2) betätigter werden Wenn alle Schritte in der richtigen Reihenfolge und innerhalb von 10 Sekunden durchgefuhrt wurden, wird die Verriegelung aufgehoben und die Steuerung befindet sich im AUS-Zustand. Ansonsten ist die Eingabe unvollständig und die Steuerung bleibt im verriegelten Zustand und schaltet nach 20 Sekunden ab.

Nach erneutem Einsatzen der Steuerung mit der EIN/AUS-Taste erscheint auf allen Anzeigen eine 0, die Dezimalpunkte der Anzeigen blinken und die Steuerung ist für den Kochvorgang einsatzbereit. Soilte eine Kochzone noch heiß sein, werden „0" und „H" abwechselnd angezeigt.

Bedienung der Mehrkreis-Kochzonen

Kochfelder ohne Zwei- oder Dreikreis-Kochzone. Siehe Abb. 2A

Kochfeld mit Zweikreis-Kochzone (Abb. 2B)

Bei der Aktivierung einer Doppelkreis-Kochzone werden die entsprechenden beiden Heizkreise gleichzeitig eingeschaltet. Das Einschalten des äußeren Heizkreises wird durch eine entsprechende Leuchtanzeige (7) in der rechten unteren Ecke des Displays angezeigt. Wenn nur der innere Heizkreis eingeschaltet werden soll, kann der äußere Kreis durch Betätigung der Doppelkreis-Taste (4) ausgeschaltet werden. Durch erneutes Betätigten der Doppelkreis-Taste (4) kann der äußere Kreis wieder eingeschaltet werden, woraufhin die entsprechende Punktanzeige (7) erneut aufleuchtet.

Kochfeld mit Dreikreis-Kochzone (Abb. 2C)/Kochfeld mit Zweikkreis- und Dreikreis-Kochzone (Abb. 2D) Durch Aktivierung einer Zweikkreis-/Dreikreis-Kochzone werden alle 3 Kreise gleichzeitig eingeschaltet. Durch Drücken der Taste 4 kann jeder Kreis ein- oder ausgeschaltet werden. Die Anzeige erfolgt über ein Leuchtsegment (8).

Akustisches Signal (Summer)

Während des Betriebs werden folgende akustische Summer-Signale ausgegeben:

• Kurzer Summer-Ton bei Normalbetätigung der Tasten
  Längerer, unterbrochener Summer-Ton bei Dauerbetätigung der Tasten während mehr als 10 Sekunden

Vorsichtsmaßnahmen: (Abb. 3)

• Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur weniger großem Durchmesser;
• Vermeiden Sie das Überlaufen von Flüssigkeiten, indem Sie nach Erreichen des Siedepunkts oder Erhitzen der Flüssigkeit die Wärmezufahr zurückschalten;
• halten Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet.
• Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds(sofort vom Netz getrennt werden.
• Das Kochfeldarf nicht mit Dampf gereinigt werden.
• Dieses Gerätarf nicht von Personen (oder Kindern) mit eingeschränkten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. mit mangelnden Kenntnissen und unzureichender Erfahrung bedient werden, es sei dess, es geschieht dies unter der Aufsicht oder nach entsprechender Vertrautmachung mit dem Gerät durch die für deren Sicherheit verantwortliche

Person.

• Kinder unter Aufsicht halten, damit sie nicht am Gerät herumspielen.

Instandhaltung (Abb. 4)

Spuren von Aluminiumfolie, Essensresten, Fettspritzern, Zucker oder stark zuckerhaltigen Speisen,müssen sofort mit einem Schaber von der Kochflache entfernt werden um möglich Schaden an derFläche zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Kuchenpapier saubern,dann mit klarem Wasser nachspullen und abschliebend mit einem Lappen trocken wischen.Keine

Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern.

Anweisungen für den Installateur Installation

Die angegebenen Anweisungen sind an den zugelassenen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe dürfen nur bei ausgeschalteten Apparat vorgenommen werden.

Aufstellung (Abb. 5)

1 Vorderansicht

2 Vorderseite

Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter der Platte die mitgelieferte Dichtmasse vertieren.

Wenn derunte Bereich des Gerats nach dem Einbau zuganglich ist, muss ein Schutzpanel (aus Holz oder Ahnlichem) mit dem auf der Abbildung angegebenen Abstand angebracht werden.

Elektrischer Anschluß

Vor dem Anschluß an das elektrische Netz sich davon überzeugen, daß:

• die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen;
• die Anlage mit einem wirksamen Erdanschluss gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluss ist gemäß Gesetz verbindlich.

Falls der Apparat nicht mit einem Kabel und/oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges

Material zur Stromentnahme, wie auf dem Leistungsschild angegeben, und für die Arbeitstempe

ratur verwendet werden. Das Kabel damit an keiner Stelle eine Temperatur von mehr als 50^ über den Raumtemperatur erreichen.

Am angebrachten Stromkabel eine Trennvorrichtung installieren, die an allen Polen über eine Kontaktrennung verfügt und die Trennung vom Netz sowie bei Überspannungskategorie III eine vollständige Abschaltung gemäß den Verkabelungsvorschriften gewährleistet. Die Steckdose oder der allpolige Schalter mussen bei dem installierten Apparat weniger zu erreichen sein.

Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fernbedienungssystem vorgesehen.

Der Hersteller leht eine Verantwortung ab falls offen genannte Ausführungen und die üblichen Unfallnormen nicht eingehalten werden.

Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kundendienst oder in jedem Fall durch eine entsprechend qualifizierte Fachkraft ersetzt werden, um jeder Risiko auszuschreiben.
