TECHCLIM9 - Climatisation TELEFUNKEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	9000 BTU
Classe énergétique	A
Niveau sonore	54 dB
Fonctionnalités	Refroidissement, déshumidification, ventilation
Dimensions (L x l x H)	70 x 35 x 30 cm
Poids	30 kg
Consommation électrique	900 W
Type de réfrigérant	R290
Installation	Facile, kit de fenêtre inclus
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	2 ans

FOIRE AUX QUESTIONS - TECHCLIM9 TELEFUNKEN

Comment installer la climatisation TELEFUNKEN TECHCLIM9 ?

Pour installer la climatisation, suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous de placer l'unité intérieure et extérieure dans des zones bien ventilées et de respecter les distances minimales recommandées.

Que faire si la climatisation ne refroidit pas correctement ?

Vérifiez si le filtre à air est propre et non obstrué. Assurez-vous également que les fenêtres et les portes sont bien fermées. Si le problème persiste, contactez le service client.

La télécommande ne fonctionne pas, que faire ?

Vérifiez si les piles de la télécommande sont correctement installées et si elles sont chargées. Si la télécommande ne fonctionne toujours pas, essayez de réinitialiser l'unité en la débranchant pendant quelques minutes.

Comment régler la température de la climatisation ?

Utilisez la télécommande pour ajuster la température. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température désirée.

La climatisation fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez si l'unité est correctement installée et si rien ne bloque les ventilateurs.

Quelle est la capacité de refroidissement de la TELEFUNKEN TECHCLIM9 ?

La TELEFUNKEN TECHCLIM9 a une capacité de refroidissement de 9000 BTU, ce qui convient pour des pièces jusqu'à environ 25 m².

Comment nettoyer le filtre à air ?

Pour nettoyer le filtre à air, retirez-le de l'unité, puis lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'unité extérieure est gelée ?

Si l'unité extérieure est gelée, éteignez la climatisation et laissez-la dégeler. Vérifiez également que le filtre à air n'est pas obstrué et que le niveau de réfrigérant est adéquat.

Comment changer le mode de fonctionnement de la climatisation ?

Utilisez la télécommande pour changer le mode de fonctionnement en appuyant sur le bouton 'Mode'. Vous pouvez choisir entre refroidissement, chauffage, déshumidification et ventilation.

La climatisation ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Si tout semble en ordre mais que l'appareil ne s'allume toujours pas, contactez le service après-vente.

MODE D'EMPLOI TECHCLIM9 TELEFUNKEN

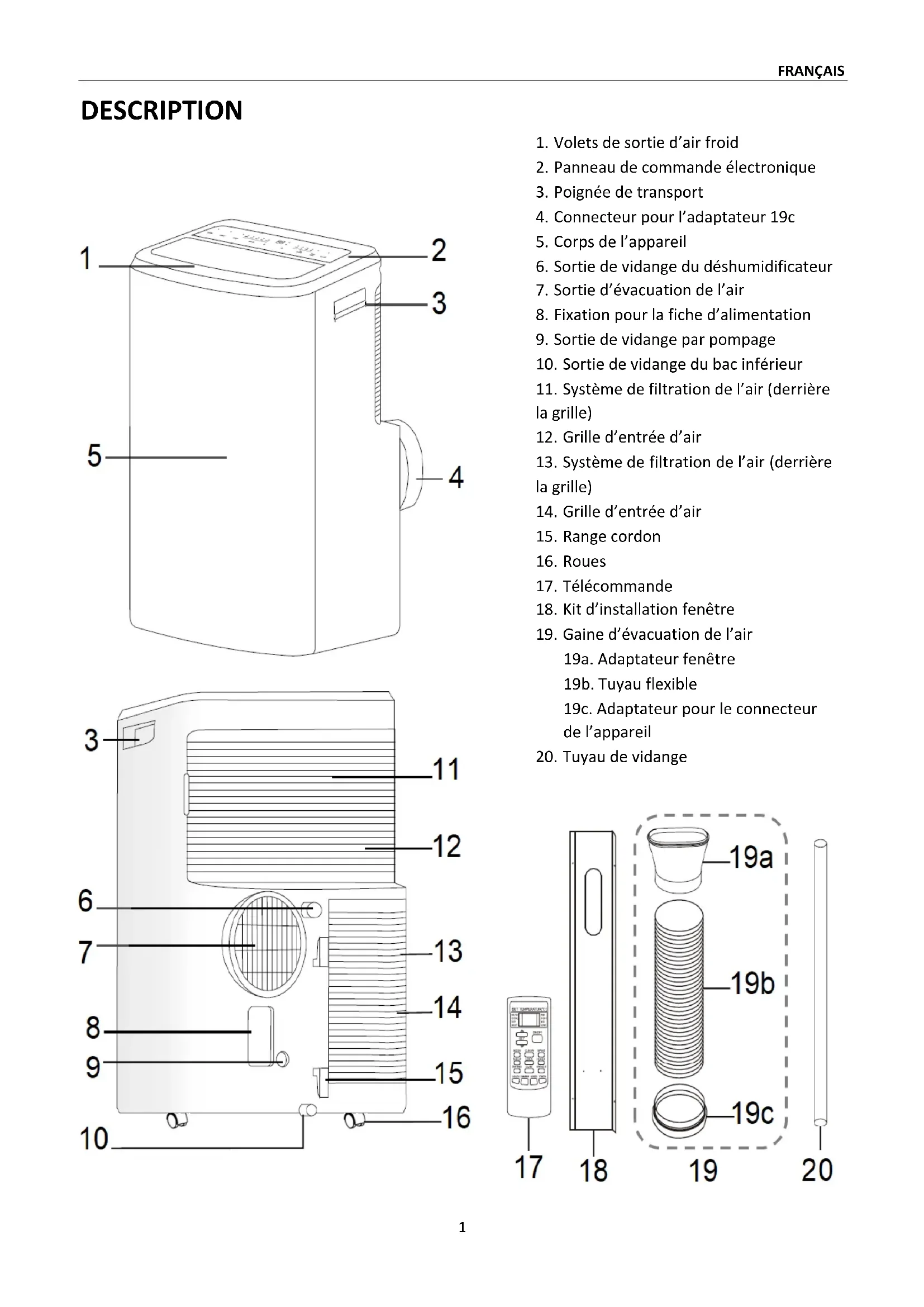

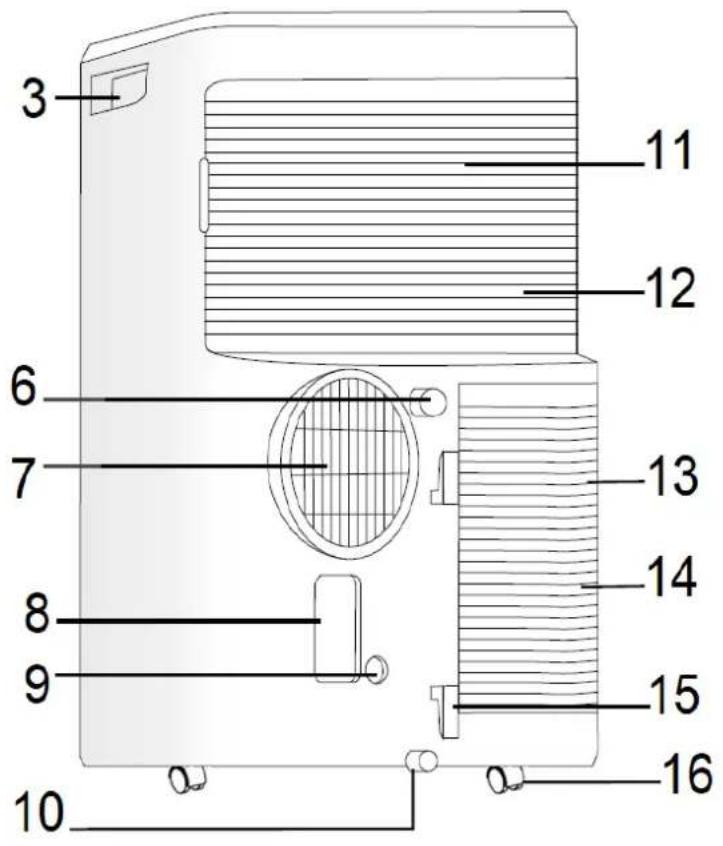

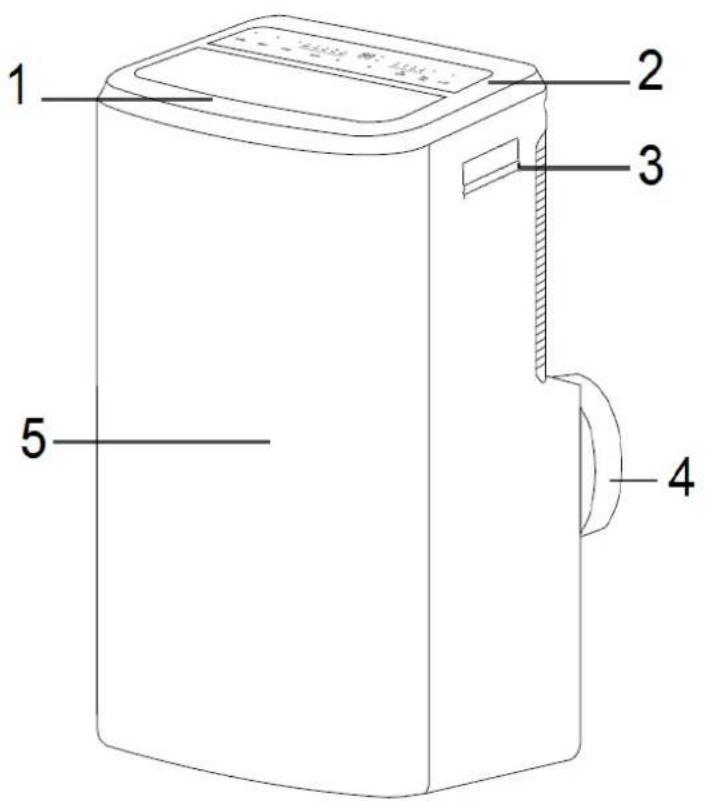

1. Volets de sortie d’air froid

2. Panneau de commande électronique

3. Poignée de transport

4. Connecteur pour l’adaptateur 19c

5. Corps de l’appareil

6. Sortie de vidange du déshumidificateur

7. Sortie d’évacuation de l’air

8. Fixation pour la fiche d’alimentation

9. Sortie de vidange par pompage

10. Sortie de vidange du bac inférieur

11. Système de filtration de l’air (derrière

12. Grille d’entrée d’air

13. Système de filtration de l’air (derrière

14. Grille d’entrée d’air

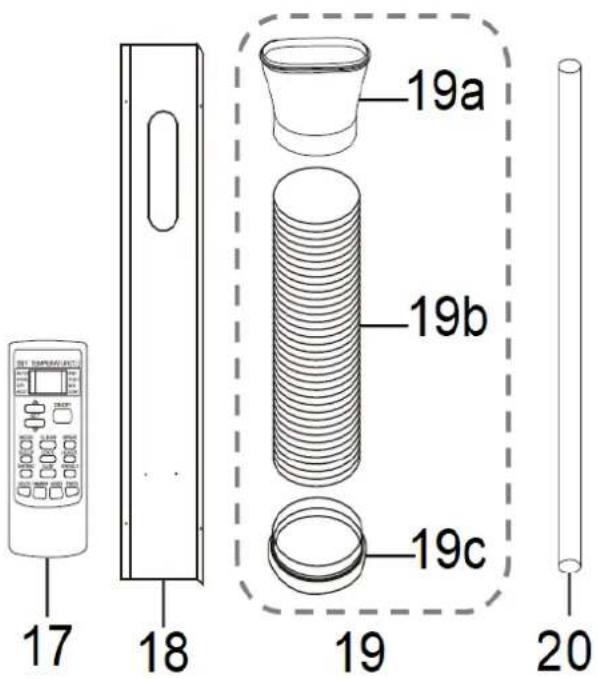

18. Kit d’installation fenêtre

19. Gaine d’évacuation de l’air

19a. Adaptateur fenêtre 19b. Tuyau flexible 19c. Adaptateur pour le connecteur de l’appareil

Installation Retirez les films de protection et tous les éléments de calage qui se trouvent dans le carton d’emballage. Sortez les différents éléments de l’appareil.

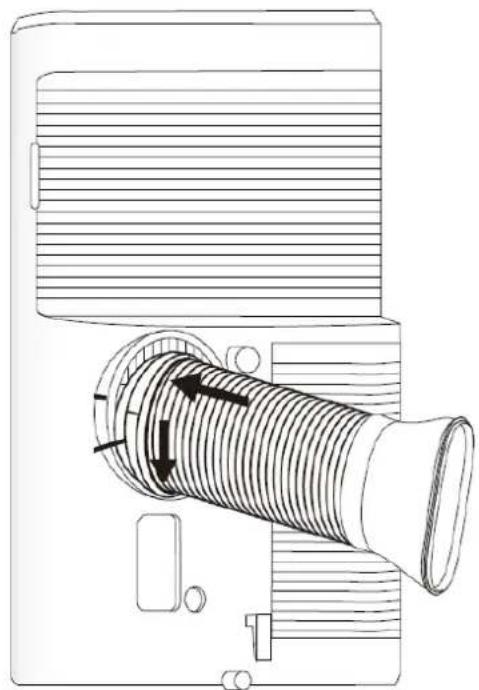

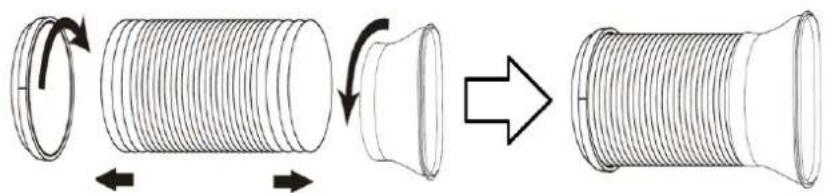

Étirer la gaine et visser les deux adaptateurs aux deux extrémités de la gaine comme montré sur le schéma. - Attention : Le tube de sortie d’air mesure 30cm~160 cm (adaptateur inclus). Il est recommandé d’utiliser une longueur courte pour économiser de l’énergie. - La longueur du tuyau de sortie d’air est conforme aux caractéristiques techniques du dispositif. Ne pas utiliser de tuyaux de sortie d’air de différentes tailles et matériaux, car ils pourraient provoquer des défaillances.

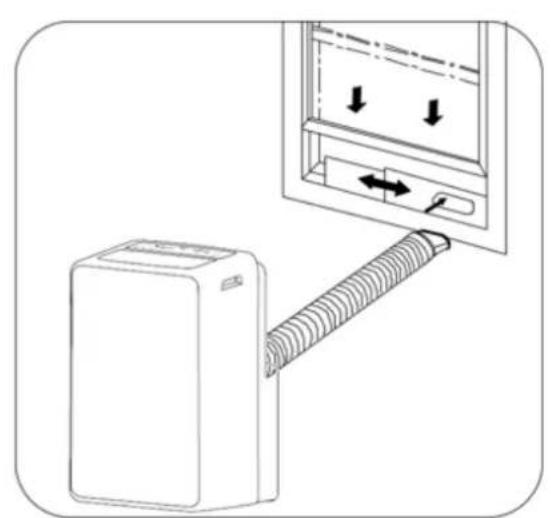

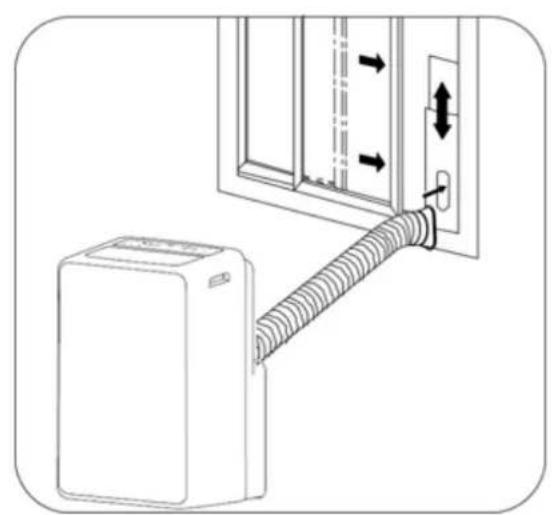

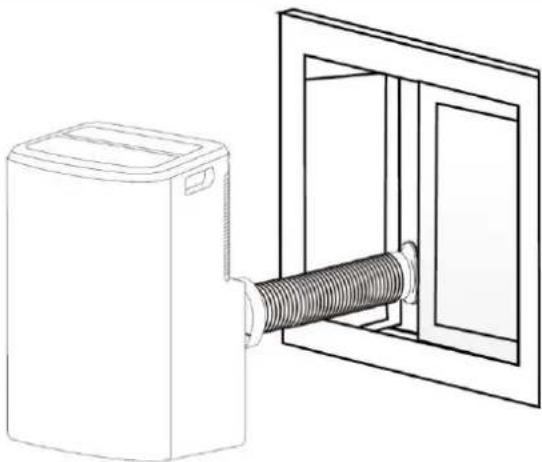

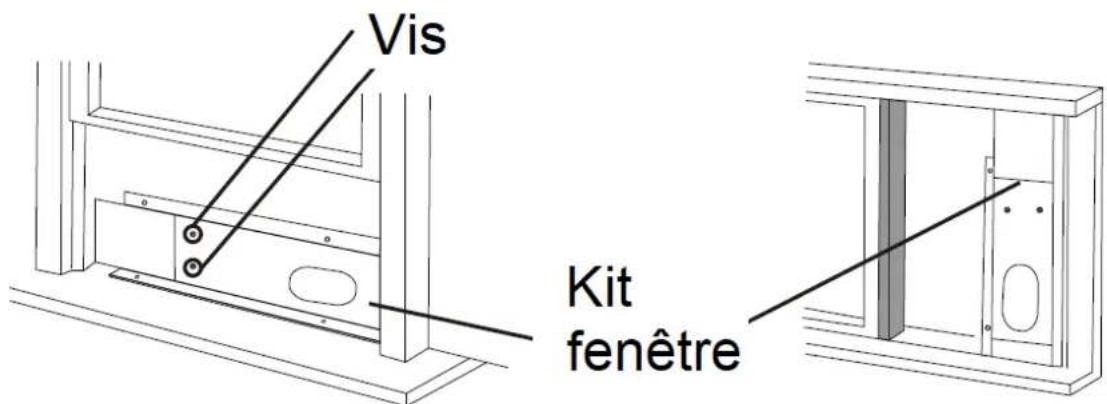

Installez le kit d’adaptateur sur votre fenêtre en position verticale ou horizontale sur les fenêtres à glissement. Vous pouvez ajuster la longueur du kit en desserrant les deux vis, puis resserrez les vis à la longueur obtenue. Dimension du kit : 67cm~120 cm. ATTENTION : Pour l’installation ou l’entretien, l’appareil doit être débranché de la prise de courant. Avant utilisation, le climatiseur doit impérativement être maintenu en position verticale pendant au minimum 2 heures. Ne jamais prolonger la gaine d’évacuation fournie avec des accessoires en provenance d’autres fabricants.FRANÇAIS

Choisissez un lieu d’installation approprié, proche d’une prise électrique. Toujours installer le climatiseur à une distance minimum de 50cm des murs ou tous autres objets.

Fixez le manchon de raccordement de la gaine sur l’orifice de l’adaptateur fenêtre.FRANÇAIS

Installation sans usage du kit fenêtre

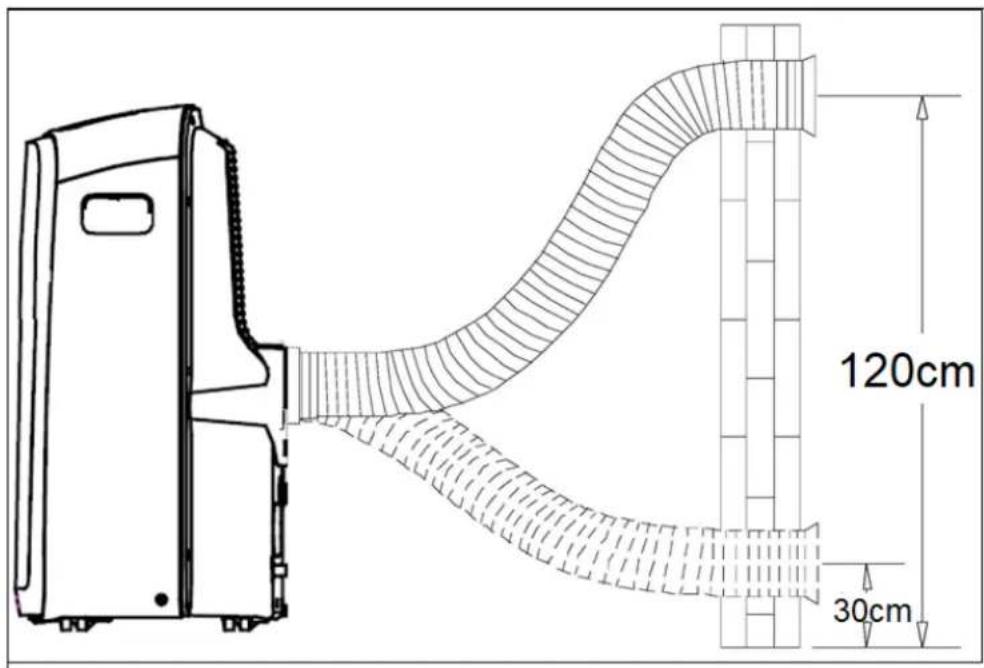

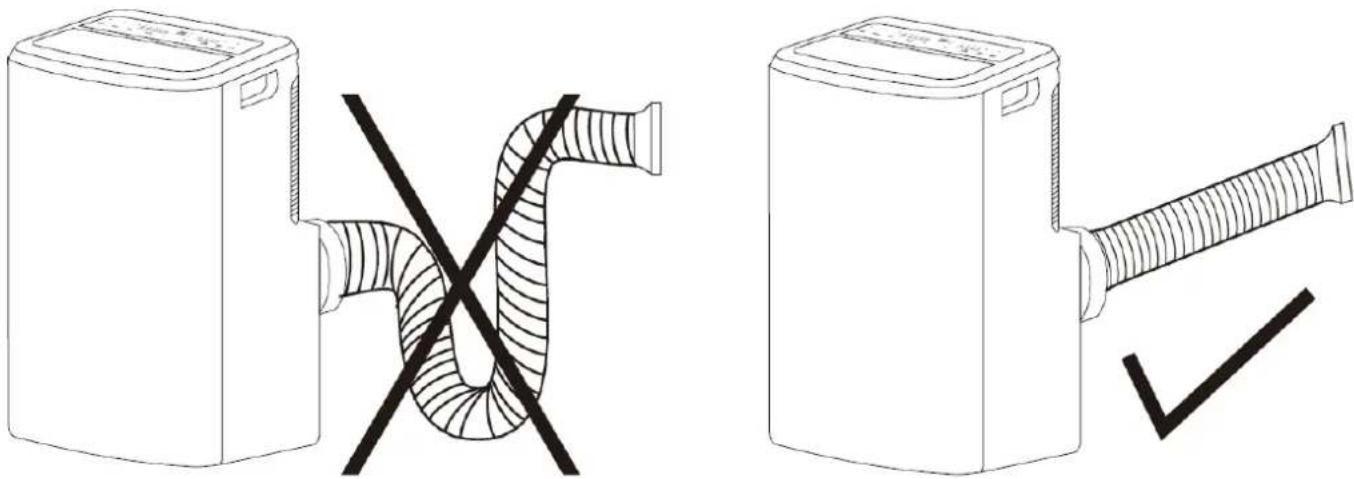

Pour une installation murale de votre appareil, veuillez suivre le schéma d’installation ci-dessous. Attention, l’installation murale nécessite un connecteur spécifique non fourni. Veuillez contacter le fabricant ou son service après-vente pour acheter ce connecteur. Mauvaise versus bonne mise en place de la gaine d’évacuation de l’air :FRANÇAIS

Utiliser votre appareil

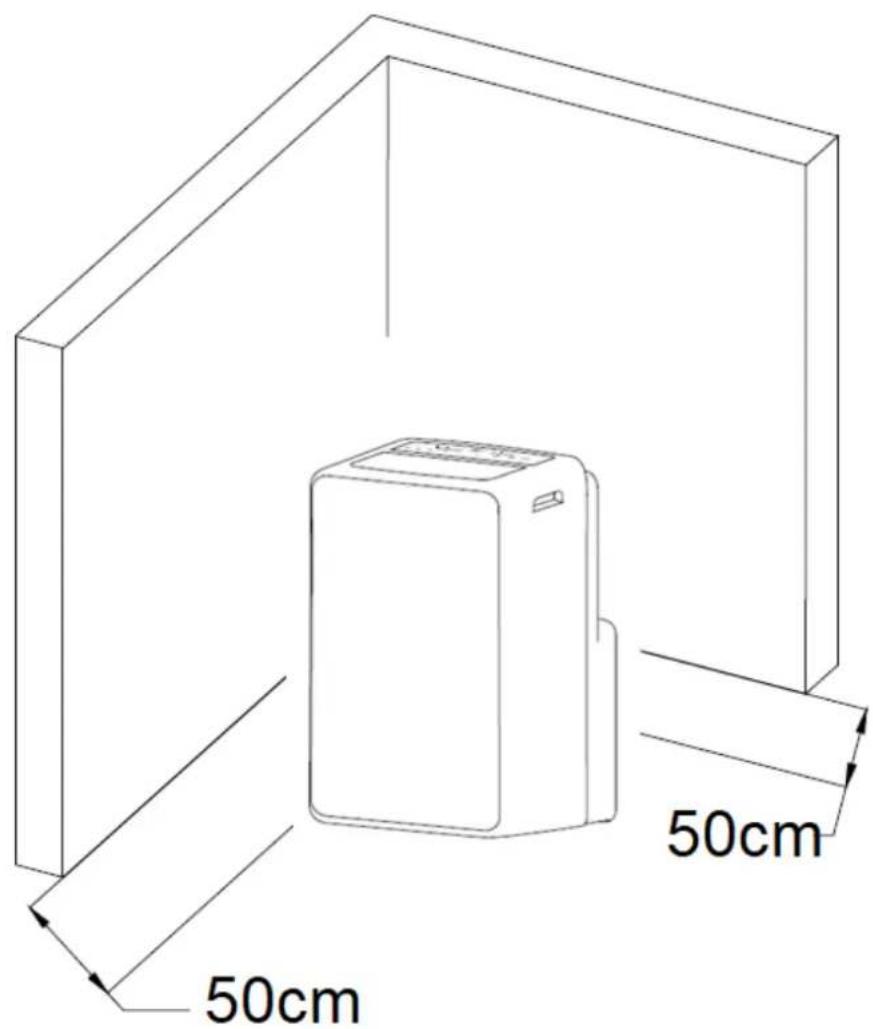

• Placez votre appareil sur une surface plane, sèche et stable, et à une distance de 50 cm des murs et de tout objet.

• Branchez votre appareil à une prise murale.

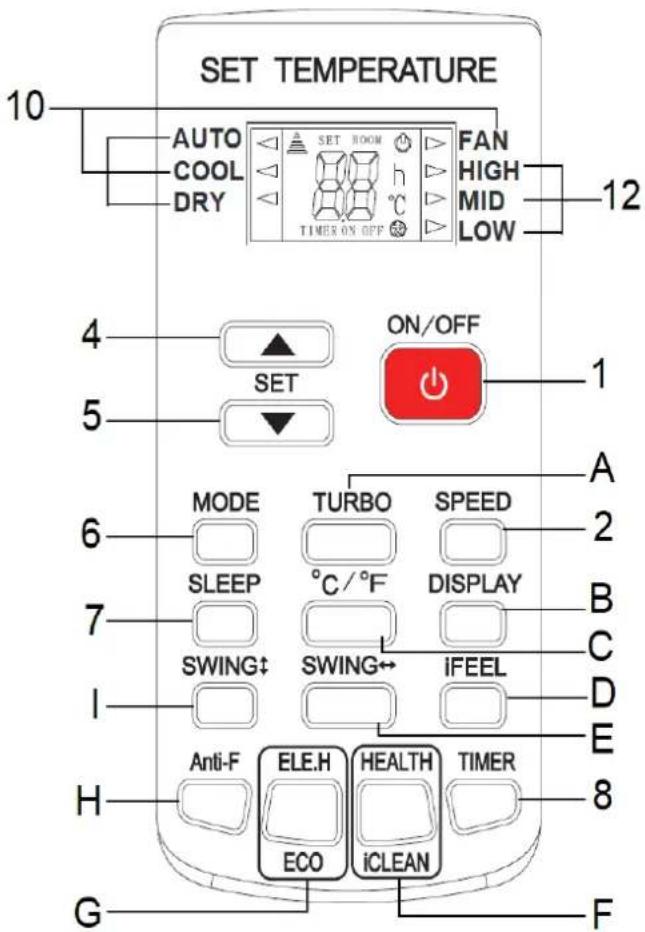

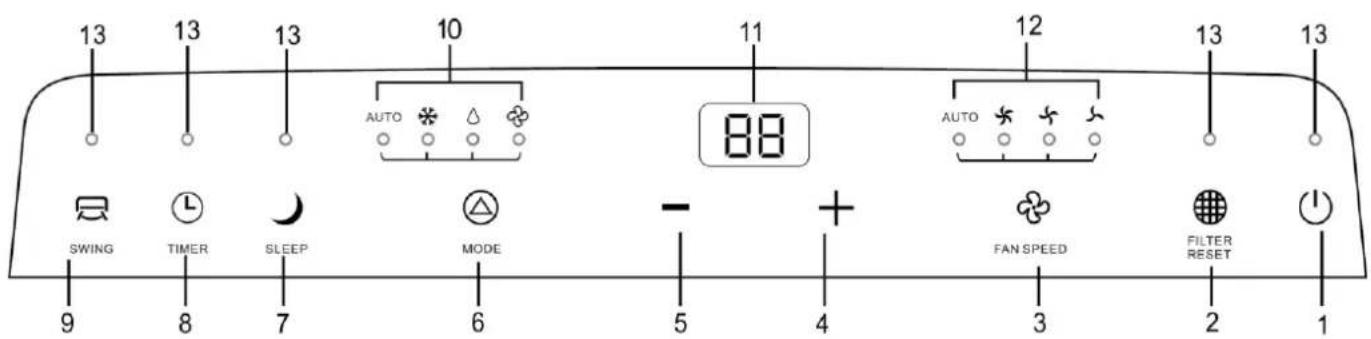

1. Panneau de commande électronique et télécommande

Note : le panneau de commande et la télécommande partagent des touches communes, et ont donc les mêmes numéros de description. La télécommande a des touches de fonctions additionnelles indiqués par des lettres.

1. Bouton marche / arrêt

2. Bouton de réinitialisation de l’appareil après

nettoyage des filtres

3. Bouton vitesse de ventilation

4. Bouton réglage ascendant

5. Bouton réglage descendant

6. Bouton sélection mode d’utilisation

10. Indicateur lumineux mode d’utilisation

11. Affichage de la température/heure

12. Indicateur lumineux vitesse de ventilation

13. Indicateurs lumineux

A. Bouton mode turbo vitesse de ventilation B. Bouton affichage ou non de l’écran digital C. Bouton sélection température en °C ou °F D. Bouton fonction IFEEL E. Bouton oscillation horizontale des volets F. Bouton fonction Health ICLEAN G. Bouton fonction ELE.H ECO H. Bouton fonction ANTI-F

Panneau Télécommande Description

Appuyez une fois sur le bouton Marche / Arrêt pour mettre en marche l’appareil.

Après 250h d’utilisation, le voyant lumineux de cette fonction s’illumine pour indiquer que les filtres doivent être nettoyés. Appuyez une fois sur ce bouton après nettoyage des filtres pour réinitialiser le cycle de 250h. Note : le voyant reste illuminé tant que ce bouton n’a pas été réappuyé.

Bouton réglage ascendant de la température ou du minuteur :

• chaque pression permet d’augmenter de 1°C en mode climatisation

• chaque pression augmente le pallier de réglage de 30min ou d’1h Ce bouton ne fonctionne pas en mode ventilation et auto.

Bouton réglage descendant de la température ou du minuteur :

• chaque pression permet de baisser de 1°C en mode climatisation

• chaque pression baisse le pallier de réglage de 30min ou d’1h Ce bouton ne fonctionne pas en mode ventilation et auto.

Appuyez sur ce bouton jusqu’à ce que le voyant lumineux de la fonction sélectionnée s’illumine :

COOL Mode climatisation : permet de régler la température entre 16°C et 32°C. Appuyez sur le bouton ascendant et descendant pour sélectionner le réglage souhaité. Appuyez sur le bouton ventilation pour sélectionner la vitesse de ventilation.

Programme automatique sélectionnant la fonction climatisation ou ventilation en fonction de la température sélectionnée et de la température ambiante. Le climatiseur maintiendra automatiquement la température ambiante aux alentours de la température que vous avez sélectionnée.

FAN Mode ventilation uniquement. Appuyez sur le bouton ascendant et descendant pour sélectionner le réglage souhaité. L’appareil fonctionnera à la vitesse sélectionnée et la température de la pièce s'affichera.

DRY Mode déshumidificateur : la température est réglée sur 25°C et la vitesse de ventilation sur basse. La température et la vitesse de ventilation ne peuvent être paramétrées sur ce mode. Pour de meilleurs résultats, laissez les portes et les fenêtres fermées.

Note : Les modes ventilation et déshumidificateur ne nécessitent pas l’usage de la gaine d’évacuation de l’air.FRANÇAIS

Mode nuit : programme automatique permettant d’économiser la consommation énergétique avec une ventilation de l’air basse en mode climatisation. Il fonctionnera pendant 8h puis l’appareil revient au réglage initial. Il peut être annulé à tout moment en réappuyant sur le bouton. Note : ce mode ne peut être mis en route pour la fonction ventilation ou déshumidification.

Appuyez sur le bouton vitesse de ventilation. Sélectionnez une vitesse différente à chaque fois que vous appuyez sur le bouton, le voyant lumineux correspondant s’illuminera : LOW Vitesse basse. MID Vitesse moyenne. HIGH Vitesse rapide.

Vitesse automatique. Uniquement pour la fonction climatisation.

Mode oscillation des volets :

• sur le panneau de commande, appuyez sur la touche pour permettre au volet de basculer automatiquement. Appuyez à nouveau sur la touche jusqu'à ce que le volet s'arrête selon l'angle souhaité.

• sur la télécommande, selon l’oscillation souhaitée, appuyez sur le bouton oscillation horizontale ou le bouton oscillation verticale.

Bouton pour sélectionner la vitesse rapide de ventilation.

L’écran affiche la température en °C par défaut. Appuyez sur ce bouton pour afficher la température en °F. Réappuyez sur ce bouton pour repasser à l’affichage en °C.

Ce bouton permet d’éteindre l’illumination de l’écran LCD pendant votre sommeil.

Appuyez sur ce bouton pour afficher la température ambiante sur la télécommande ; réappuyez sur ce bouton pour afficher la température réglée.

Appuyez sur bouton pour entrer en mode économie d’énergie. Ce mode fonctionne pendant 8 heures. Note : Ce mode s’éteint lorsque vous changez de mode ou lorsque la télécommande est éteinte.FRANÇAIS

Lorsque l’appareil est en marche, appuyez sur ce bouton pour activer la fonction « Health », qui relâchera les ions négatifs. Réappuyez pour sortir de cette fonction. Lorsque l’appareil est en arrêt, appuyez sur ce bouton pour activer la fonction « iClean ». L’écran de la télécommande affiche CL. L’appareil nettoie automatiquement les poussières accumulées dans l’évaporateur pendant 30 minutes. Cette fonction se désactive si vous réappuyez sur ce bouton ou si la télécommande est éteinte.

Ce bouton active la fonction séchage interne de l’évaporateur de l’appareil. Lorsque l’appareil est éteint, appuyer sur cette touche, l’appareil fonctionnera pendant 3 minutes en ventilation à vitesse basse. Il n’est pas recommandé d’allumer l’appareil ou d’arrêter cette fonction pendant sa mise en marche.

Réglage du minuteur : Vous pouvez régler l'heure d'arrêt et l'heure de départ lorsque l'appareil est allumé ou éteint. Lorsque l’appareil est allumé, appuyez sur la touche du minuteur. Le témoin lumineux s’allume et clignote. Appuyez à ce moment sur une des touches fléchées pour régler le temps du minuteur entre 30 minutes et 24 heures. Jusqu’à 10 heures, le temps est réglable par paliers d’une demi-heure. A partir de 10 heures, il l’est par paliers d’une heure. Appuyez ensuite sur le bouton minuteur pour confirmer le réglage. Pour l’arrêt différé : une fois que le temps est écoulé, l’appareil s’éteint automatiquement. Pour le départ différé : une fois que le temps de décompte écoulé, l’appareil démarre automatiquement dans le mode sélectionné. Une fois le temps de décompte écoulé, l’appareil démarre automatiquement dans le mode sélectionné. Vous pouvez modifier ou annuler votre paramétrage en ré-appuyant sur ce bouton. Si vous n'avez pas besoin de définir le départ différé, appuyez à nouveau sur la touche TIMER pour quitter ce réglage. Au bout de 5 secondes, la commande sera automatiquement modifiée et l'affichage repassera à la température précédente. Si vous souhaitez consulter le temps restant, appuyez sur la touche minuteur. Le départ différé sélectionne automatiquement le mode, la température et la vitesse du ventilateur, selon les réglages définis lors de la dernière utilisation. Pour activer la fonction minuteur lorsque l'appareil est éteint, appuyez sur la touche minuteur pour régler le départ différé, puis une seconde fois pour régler l'arrêt différé, selon le même procédé que ci-dessus.

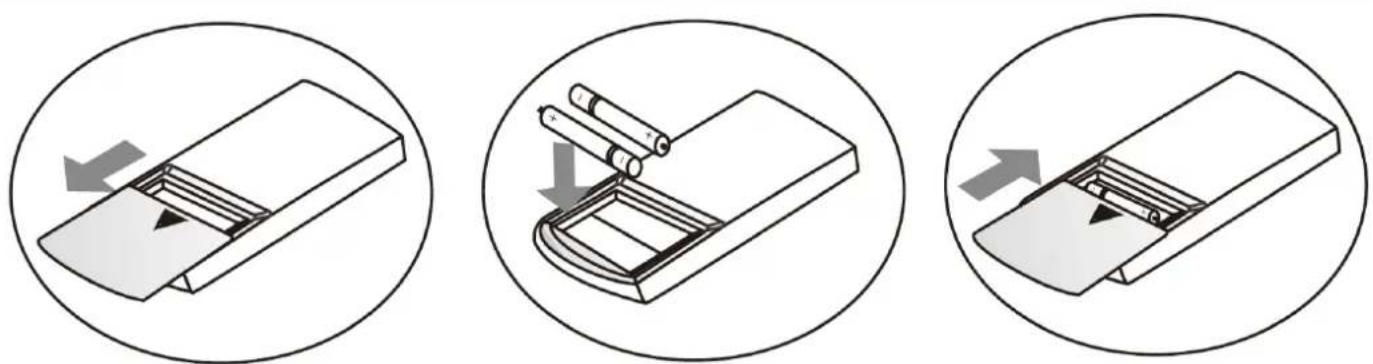

2. Télécommande électronique à distance

La télécommande électronique à distance vous permet d’agir sur le réglage des programmes de votre appareil. Elle fonctionne avec 2 piles de type AAA/LR03 de 1.5V. Insertion des piles : Appuyez sur les stries du cache arrière de la télécommande, poussez vers l’avant pour le retirer. Insérez les 2 piles en respectant les polarités selon le schéma au fond du boîtier. Refermez le cache. A noter : Manipulez la télécommande avec précaution. Elle ne doit ni tomber, ni être exposée au rayonnement du soleil ou à une autre source de chaleur.FRANÇAIS

• Pour arrêter l’appareil : appuyez sur le bouton marche / arrêt.

• Débranchez votre appareil.

• En cas de longue période d’inutilisation, pensez à vidanger l’appareil. L’appareil dispose d’un dispositif de protection du compresseur. Si l’appareil se déconnecte tout seul et que vous ne parvenez pas à le reconnecter, débranchez-le et attendez environ 5 minutes avant de le rebrancher.

3. Mode déshumidification et vidange

En mode déshumidification, il est nécessaire de vidanger l'eau de condensation de l'appareil. Retirez le capuchon de la sortie de vidange du déshumidificateur (1), puis vissez le tuyau au raccord (3) comme montré sur le schéma. Le tuyau peut alors évacuer l’eau vers un point de vidange. Vous pouvez aussi utiliser la seconde sortie de vidange (2) et procédez de la même manière. Assurez-vous d’avoir bien sécuriser le tuyau au raccord afin d’éviter toute fuite d’eau.FRANÇAIS

• L’appareil a besoin d’un nettoyage régulier pour éviter les mauvaises odeurs, nous vous recommandons d’effectuer cette opération tous les 15 jours lors d’une utilisation quotidienne.

• Débranchez l’appareil de sa prise.

• Ne passez jamais l’appareil sous l’eau du robinet.

• Nettoyez la surface extérieure avec un chiffon doux sec ou humidifié avec un produit à Ph neutre. N’utilisez jamais de nettoyants agressifs ou abrasifs, d’éponges métalliques, d’objets tranchants ou pointus pour nettoyer l’appareil, ceux-ci pourraient endommager l’appareil.

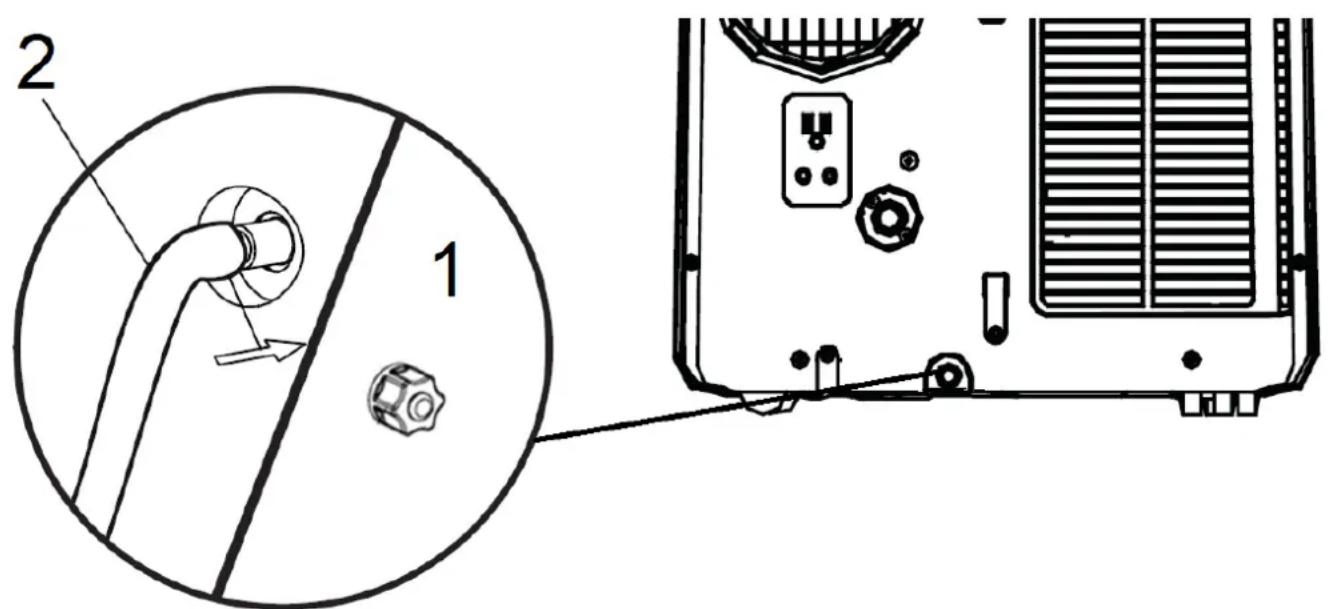

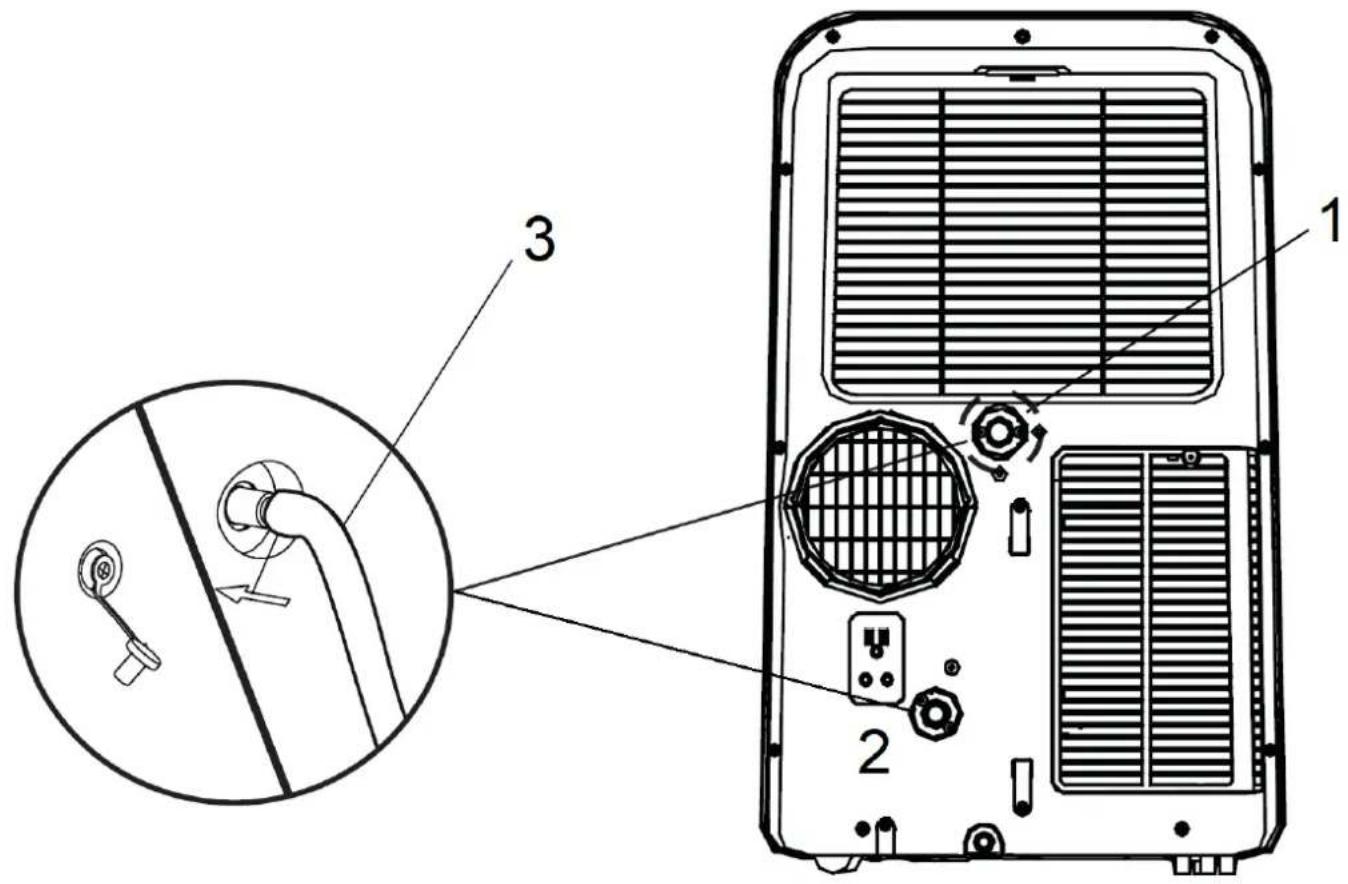

Opération de vidange à effectuer : Votre appareil est équipé de la fonction auto-évaporation permettant une évacuation automatique de l’eau de condensation mais il est nécessaire de faire une vidange dans les trois cas ci-dessous:

• Climat exceptionnel avec un très fort taux d’humidité : le réservoir se remplit plus vite que le système d’auto-évaporation n’est capable d’évacuer l’eau de condensation. Le symbole P1 s’affiche sur l’écran LCD du panneau de contrôle vous avertissant qu’il faut vidanger le réservoir du bac inférieur.

• A chaque fin de saison d’utilisation pour permettre de prolonger la durée de vie de votre appareil. Après avoir vidangé votre appareil, Il est recommandé de complètement assécher l’appareil en le faisant fonctionner en mode ventilation basse durant 4 heures avant de le ranger dans son espace de rangement.

• Lorsque l’appareil n’a pas été utilisé pendant une longue période. Pour vidanger votre appareil après que l’appareil soit éteint et débranché: ✓ Mettez un bac d’eau en dessous de l’emplacement du bouchon de vidange du bac inférieur. ✓ Dévissez d’abord le capuchon de protection (1) et laissez l’eau couler. Vous pouvez aussi brancher le tuyau de vidange pour cette opération. ✓ A la fin de l’opération, revissez le bouchon de vidange.

ATTENTION : Débranchez l’appareil lors du nettoyage de l’appareil. Pour des raisons de sécurité ne jamais laver l’appareil à grande eau. N’utilisez pas de produits toxiques et agressifs tel que alcools à brûler, décapants industriels, solvants pour nettoyer votre appareil car ces derniers risquent de l’endommager.FRANÇAIS

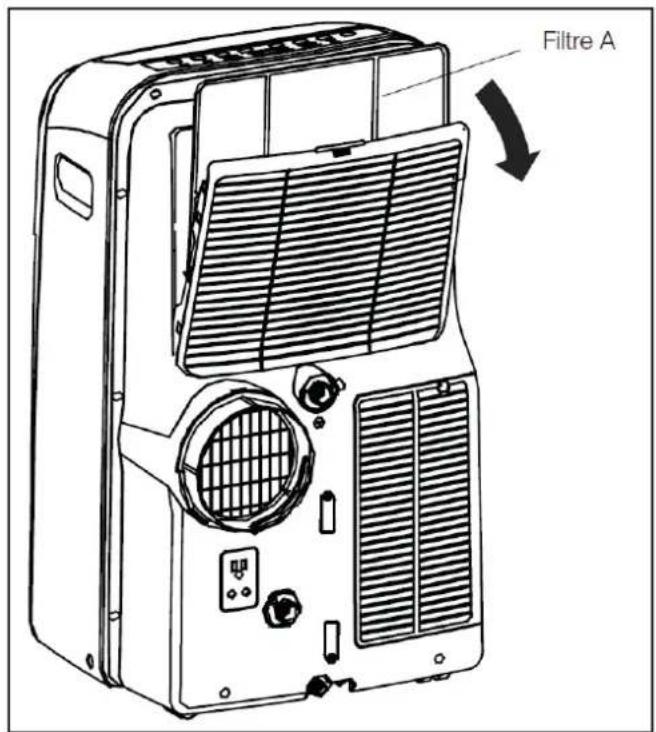

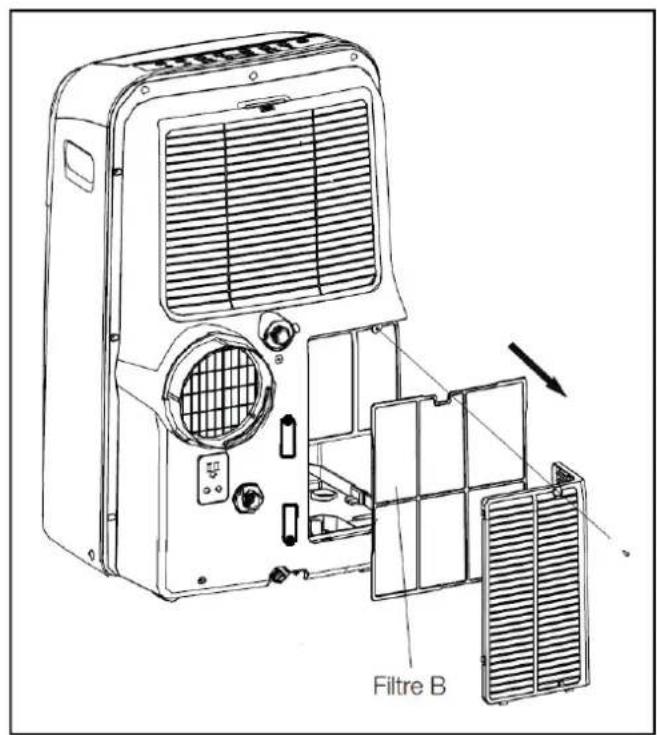

Nettoyage des filtres de l’appareil :

Pour éviter l’encrassement des éléments internes de l’appareil, il est recommandé de nettoyer toute les 2 semaines les filtres à air se situant à l’arrière de l’appareil. Cet appareil dispose de 2 filtres, A et B ✓ Enlevez les filtres de l’appareil comme illustré dans le schéma. Soulevez la languette du panneau supérieur et retirez le filtre A situé derrière la grille du panneau arrière. Retirez le filtre inférieur B en enlevant la vis du panneau inférieur. Retirez la grille d'arrivée d'air, puis retirez le filtre à air. ✓ Utilisez un aspirateur pour enlever la poussière avant de laver le filtre dans un bac d’eau tiède rempli de liquide vaisselle. Rincez soigneusement le filtre. Secouez doucement le filtre pour retirer l'excédent d'eau. ✓ Laissez sécher le filtre avant de le remettre en place. A noter : Ne jamais utiliser d’eau chaude à plus de 40°C. Ne jamais plier le filtre afin de ne pas l’abîmer. Ranger l’appareil en fin de saison : Après utilisation de l’appareil ou en cas d’inutilisation prolongée, respecter les étapes suivantes :

• Vider l’eau du réservoir. L’eau s’écoule plus facilement lorsque l’appareil est légèrement incliné. Puis activer le mode ventilation et appuyer sur le bouton ANTI-F pour activer le ventilateur interne. Laisser l’appareil fonctionner. L’appareil sèche pendant ce laps de temps.

• Puis éteindre l’appareil et le débrancher.

• Enrouler le câble à l’arrière de l’appareil et attacher la fiche.

• Retirer le tuyau d’évacuation de l’air et le ranger.

• Mettre un sac ou une bâche en plastique sur l’appareil et ranger celui-ci dans un endroit sec.

• Retirer les piles de la télécommande et les ranger en lieu sûr.FRANÇAIS

Problèmes Causes Solutions L’appareil ne fonctionne pas 1 : Prise débranchée 2 : Absence de courant 3 : Temporisation de 3 min. en cours 4 : Température sélectionnée proche de la température ambiante 5 : La température ambiante est inférieure à 16°C 6 : Le fusible est défectueux 1 : Branchez l’appareil 2 : Vérifiez le disjoncteur 3 : Attendre 3 min. 4 : Programmez une température plus basse 5 : Arrêtez le climatiseur 6 : Appelez votre service après- vente Mauvaise performance de l’appareil 1 : Le filtre à air est obstrué 2 : La grille d’aération est bloquée 3 : Mauvaise sélection des paramètres 1 : Nettoyez le filtre à air 2 : Enlevez l’objet responsable 3 : Eteignez l’appareil puis sélectionnez les bons paramètres L’appareil est bruyant 1 : L’appareil est pose sur une surface inégale et vibre 2 : Le filtre est endommagé 1 : Placez l’appareil sur une surface plane 2 : Changez le filtre La télécommande ne fonctionne pas 1 : L’appareil est trop loin 2 : Défaut des piles 1 : Rapprochez-vous de l’appareil 2 : Changez les piles E1 sur écran LCD Anomalies du capteur de température de l’habitation Eteignez l’appareil et rallumez-le après 5 minutes. Si le problème persiste, appelez votre service après-vente. E2 sur écran LCD Erreur au niveau du capteur de température de l'évaporateur. Eteignez l’appareil et rallumez-le après 5 minutes. Si le problème persiste, appelez votre service après-vente. E3 sur écran LCD Erreur au niveau du capteur de température du condenseur. E4 sur écran LCD Erreur de communication de l'écran d'affichage. P1 sur écran LCD Réservoir rempli Effectuez une opération de vidange

Important : si l’appareil présente des dysfonctionnements, l’éteindre et le débrancher. Contactez le fabricant, son service après-vente ou des personnes compétentes de qualification similaire afin d’éviter tout danger dans les cas suivants :

• Le fusible ou l’interrupteur sautent souvent.

• Le cordon d’alimentation surchauffe ou est endommagé.FRANÇAIS

INFORMATION TECHNIQUE Modèle : TECHCLIM9

Alimentation 220-240V ~ 50Hz Classe de protection électrique Classe I Classe climatique

Puissance frigorifique nominale (Prated) 2.6kW Puissance frigorifique absorbée nominale (PEER) 0.87kW Courant d'entrée maximum 4.6A Puissance absorbée max. 0.97kW Coefficient d'efficacité énergétique nominal (EERrated)

Consommation horaire d'électricité indicative (QSD)

Débit d'air 350m3/h Niveau de puissance acoustique (LWA) ≤ 64 dB(A) Potentiel de réchauffement global (PRP)

Classe d’efficacité énergétique (A+++……D, A+++=économique D=moins économique)

Capacité de refroidissement 9000Btu/h Pression maximale de décharge 2.4Mpa Pression maximale d'aspiration 1.0MPa Poids net

Veuillez suivre les consignes de sécurité lors de la manipulation et réparation de l’appareil contenant du fluide frigorigène inflammable R290. Vérifications de la zone Avant de commencer les travaux sur les systèmes contenant des fluides frigorigènes inflammables, des vérifications de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est réduit. Pour les réparations du système frigorifique, les précautions suivantes doivent être respectées avant de réaliser le travail sur le système. Procédure d'intervention Les interventions doivent être entreprises dans le cadre d'une procédure contrôlée de manière à minimiser le risque de présence d'un gaz ou d'une vapeur inflammable pendant les travaux. Zone de travail générale Tout le personnel d'entretien ainsi que les autres personnes qui travaillent dans la zone locale doivent être informés de la nature des travaux réalisés. Tout travail en espace confiné doit être évité. La zone qui entoure l'espace de travail doit être divisée en sections. S'assurer que les conditions à l'intérieur de la zone ont été rendues sures en contrôlant les matériaux inflammables. Vérification de la présence de fluide frigorigène La zone doit être contrôlée avec un détecteur de fluide frigorigène approprié avant et pendant les travaux pour s'assurer que le technicien connaît l'existence des atmosphères explosibles. S'assurer que l'équipement de détection des fuites qui est utilisé est adapté à une utilisation avec des fluides frigorigènes inflammables, c'est à dire qu'il ne produit pas d'étincelles, qu'il est scellé de manière appropriée et qu'il présente une sécurité intrinsèque. Présence d'extincteurs Si des travaux provoquant de la chaleur doivent être réalisés sur un équipement de réfrigération ou sur ses parties associées, des équipements de protection incendie appropriés doivent être disponibles à portée de main. Un extincteur à poudre sèche ou CO2 doit se trouver à proximité de la zone de chargement. Absence de sources d'inflammation Aucune personne réalisant des travaux liés à un système de réfrigération impliquant l'exposition de tuyaux qui contiennent ou ont contenu des fluides frigorigènes inflammables ne doit utiliser des sources d'inflammation d'une manière qui peut conduire à un risque d'incendie ou d'explosion. Il convient que toutes les sources d'inflammation possibles, y compris une personne fumant une cigarette, se situent suffisamment loin du site d'installation, de réparation, de retrait et de mise au rebut pendant la période où le fluide frigorigène inflammable peut s'écouler dans l'espace environnant. Avant de réaliser les travaux, la zone qui entoure l'équipement doit être examinée pour s'assurer qu'il n'y a pas de dangers d'inflammation ou de risques d'inflammation. Des signaux “Interdiction de fumer” doivent être affichés. Zones ventilées S'assurer que la zone est à l'air libre ou qu'elle est ventilée de manière adéquate avant d'intervenir sur le système ou de réaliser des travaux provoquant de la chaleur. Une ventilation d'un degré donné doit se poursuivre pendant les travaux. Il convient que la ventilation disperse de manière sûre tout fluide frigorigène émis et qu'elle l'expulse de préférence vers l'extérieur dans l'atmosphère. Vérifications de l'équipement de réfrigération Lorsque des composants électriques sont changés, ils doivent être adaptés à leur usage tel qu'il est prévu et à la spécification correcte. Les lignes directrices du fabricant en matière de d'entretien et de service doivent être suivies à tout moment. En cas de doute, consulter le service technique d'assistance du fabricant. Les vérifications suivantes doivent être appliquées aux installations utilisant des fluides frigorigènes inflammables: – la taille de la charge est conforme à la taille du local dans lequel les éléments contenant un fluide frigorigène sont installés; – la machinerie et les soupapes de ventilation fonctionnent correctement et ne sont pas obstruées;FRANÇAIS

– si un circuit frigorifique indirect est utilisé, le circuit secondaire doit être vérifié quant à la présence de fluide frigorigène; – le marquage de l'équipement continue à être visible et lisible. Les marques et les symboles qui sont illisibles doivent être corrigés; – le tuyau ou les composants de réfrigération sont installés dans une position où ils ne sont pas susceptibles d'être exposés à une substance qui peut corroder les éléments qui contiennent des fluides frigorigènes, à moins que ces éléments ne soient construits avec des matériaux qui sont intrinsèquement résistants à la corrosion ou qui sont protégés d'une manière adaptée contre la corrosion. Vérifications des dispositifs électriques Les opérations de réparation et d'entretien des composants électriques doivent inclure des vérifications de sécurité initiales et des procédures de contrôle des composants. En présence d'un défaut pouvant compromettre la sécurité, aucune alimentation électrique ne doit être connectée au circuit avant que le défaut n'ait été traité de manière satisfaisante. Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de continuer les opérations, une solution temporaire adéquate doit être utilisée. Cela doit être indiqué au propriétaire de l'équipement de manière que toutes les parties concernées soient au courant. Les vérifications de sécurité initiales doivent comporter:

• la vérification que les condensateurs sont déchargés: cela doit être fait d'une manière sûre pour éviter toute possibilité d'étincelles;

• la vérification qu'aucun composant ou câblage électrique sous tension n'est exposé au cours du chargement, de la récupération ou de la purge du système;

• la vérification qu'il y a continuité de la liaison équipotentielle à la terre. Réparations des composants hermétiques

1. Au cours des réparations des composants hermétiques, toutes les alimentations électriques doivent être

déconnectées de l'équipement qui subit les opérations avant tout retrait de couvercles hermétiques, etc. S'il est absolument nécessaire d'alimenter l'équipement en électricité pendant les opérations de service, un dispositif de détection de fuite fonctionnant en permanence doit être situé au point le plus critique pour avertir en cas de situation potentiellement dangereuse.

2. Une attention particulière doit être accordée à ce qui suit pour s'assurer qu'en travaillant sur les composants

électriques, l'enveloppe n'est pas altérée d'une manière qui altère le niveau de protection. Cela doit inclure les dommages aux câbles, le nombre excessif de connexions, les bornes qui ne respectent pas la spécification initiale, les dommages sur les joints, l'ajustement incorrect des presse-étoupes, etc. S'assurer que l'appareil est monté de façon sûre. S'assurer que les joints ou les matériaux de scellement ne se sont pas dégradés au point de ne plus empêcher la pénétration d'atmosphères inflammables. Les pièces de rechange doivent être conformes aux spécifications du fabricant, NOTE : L'utilisation d'un produit pour sceller à base de silicone peut inhiber l'efficacité de certains types d'équipements de détection de fuite. Les composants à sécurité intrinsèque n'ont pas à être isolés avant de subir une intervention. Réparation des composants à sécurité intrinsèque Ne pas appliquer de charges inductives ou de capacités permanentes au circuit sans s'assurer que cela ne dépassera pas la tension admissible et le courant autorisé pour l'équipement utilisé. Les composants à sécurité intrinsèque sont les seuls types sur lesquels on peut travailler lorsqu'ils sont sous tension en présence d'une atmosphère inflammable. L'appareillage d'essai doit présenter les caractéristiques assignées correctes. Ne remplacer les composants que par des pièces spécifiées par le fabricant. D'autres pièces peuvent entraîner l'inflammation du fluide frigorigène dans l'atmosphère à la suite d'une fuite. Câblage Vérifier que le câblage ne sera pas soumis à l'usure, la corrosion, une pression excessive, des vibrations, des bords tranchants ou tout autre effet environnemental défavorable. La vérification doit aussi tenir compte des effets du vieillissement ou des vibrations continues des sources comme les compresseurs ou les ventilateurs. Détection des fluides frigorigènes inflammablesFRANÇAIS

Des sources potentielles d'inflammation ne doivent en aucune circonstance être utilisées pour la recherche ou la détection de fuites de fluide frigorigène. Une lampe haloïde (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée. Retrait et évacuation Lors d'une intervention sur le circuit de fluide frigorigène pour faire des réparations – ou pour tout autre objectif – des procédures conventionnelles doivent être utilisées. Toutefois, il est important de suivre la meilleure pratique dans la mesure où l'inflammabilité est une préoccupation. La procédure suivante doit être suivie:

• retirer le fluide frigorigène;

• purger le circuit avec un gaz inerte;

• procéder à l'évacuation;

• purger de nouveau avec un gaz inerte;

• ouvrir le circuit en coupant ou en brasant. La charge de fluide frigorigène doit être recueillie dans des bouteilles de récupération correctes. Le système doit être vidangé avec de l'azote exempt d'oxygène pour rendre l'élément sûr. Ce processus peut devoir être répété plusieurs fois. Ne pas utiliser d'air comprimé ou d'oxygène pour cette tâche. Le vidangeage doit être obtenu en coupant le vide dans le système avec de l'azote exempt d'oxygène et en continuant de remplir jusqu'à ce que la pression de service soit atteinte, puis en ventilant dans l'atmosphère puis finalement en réalisant le vide. Ce processus doit être répété jusqu'à ce qu'il n'y ait plus de fluide frigorigène dans le système. Lorsque la charge finale d'azote exempt d'oxygène est utilisée, le système doit être ramené à la pression atmosphérique pour permettre le déroulement des opérations. Cette opération est absolument vitale si des opérations de brasage doivent avoir lieu sur les tuyauteries. S'assurer que la sortie de la pompe d'évacuation n'est pas proche d'une source d'inflammation et qu'il existe une ventilation. Procédures de chargement En plus des procédures de chargement conventionnelles, les exigences suivantes doivent être respectées. – S'assurer qu'il ne se produit pas de contamination de différents fluides frigorigènes au cours de l'utilisation de l'équipement de chargement. Les tuyaux ou les conduites doivent être aussi courts que possible pour minimiser la quantité de fluide frigorigène qu'ils contiennent. – Les bouteilles doivent être maintenues en position verticale. – S'assurer que le système de réfrigération est relié à la terre avant de charger le système avec le fluide frigorigène. – Etiqueter le système lorsque le chargement est terminé (si cela n'est pas déjà fait). – Veiller à ne pas laisser déborder le système de réfrigération. Avant de procéder au rechargement du système, sa pression doit être essayée avec de l'azote exempt d'oxygène. Le système doit subir les essais de fuite à la fin du chargement mais avant la mise en service. Un essai de fuite doit être réalisé avant de quitter le site. Mise hors service Avant d'effectuer cette procédure, il est essentiel que le technicien soit parfaitement familiarisé avec l'équipement dans tous ses détails. Une bonne pratique recommandée consiste à récupérer tous les fluides frigorigènes de manière sûre. Avant de réaliser cette tâche, un échantillon d'huile et de fluide frigorigène doit être prélevé au cas où une analyse serait demandée avant la réutilisation du fluide frigorigène récupéré. Il est essentiel de disposer d'énergie électrique avant de commencer cette tâche. a) Se familiariser avec l'équipement et son fonctionnement. b) Isoler électriquement le système. c) Avant d'entamer la procédure, s'assurer de ce qui suit:

• des équipements de manipulation mécanique sont disponibles, si nécessaire, pour manipuler les bouteilles de fluide frigorigène;

• tout l'équipement de protection personnel est disponible et est utilisé de manière correcte;

• le processus de récupération est supervisé à tout moment par une personne compétente;

• l'équipement de récupération et les bouteilles sont conformes aux normes appropriées. d) Pomper le système de fluide frigorigène, si possible. e) Si un vide n'est pas possible, un collecteur est réalisé pour récupérer le fluide frigorigène à partir de différentes parties du système. f) S'assurer que la bouteille est située sur la bascule avant le début de la récupération. g) Démarrer la machine de récupération et la faire fonctionner conformément aux instructions du fabricant.FRANÇAIS

h) Ne pas laisser déborder les bouteilles. (Pas plus de 80 % de charge de liquide en volume).

i) Ne pas dépasser la pression de service maximale de la bouteille, même temporairement.

j) Lorsque les bouteilles ont été remplies correctement et que le processus est terminé, s'assurer que les bouteilles et l'équipement sont retirés rapidement du site et que toutes les vannes d'isolation de l'équipement sont fermées. k) Le fluide frigorigène récupéré ne doit pas être chargé dans un autre système de réfrigération à moins d'avoir été nettoyé et vérifié. Etiquetage Une étiquette doit être apposée sur l'équipement indiquant qu'il a été mis hors service et vidé de son fluide frigorigène. Cette étiquette doit être datée et signée. S'assurer qu'il y a des étiquettes sur les équipements indiquant qu'ils contiennent des fluides frigorigènes inflammables. Récupération Lorsqu'on vide un système de son fluide frigorigène, pour des opérations de service ou de mise hors service, une bonne pratique recommandée consiste à retirer tous les fluides frigorigènes de manière sûre. Lors du transfert des fluides frigorigènes dans les bouteilles, s'assurer que seules les bouteilles de récupération appropriées sont utilisées. S'assurer que le nombre correct de bouteilles est disponible pour contenir toute la charge du système. Toutes les bouteilles à utiliser sont désignées pour le fluide frigorigène récupéré et sont étiquetées pour ce fluide frigorigène (c'est à dire bouteilles spéciales pour la récupération du fluide frigorigène). Les bouteilles doivent être équipées d'une soupape d'évacuation de la pression et de vannes de coupure associées en bon état de marche. Les bouteilles de récupération vides sont évacuées et, si possible, refroidies avant le début de la récupération. Les équipements de récupération doivent être en bon état de marche et accompagnés d'instructions concernant les équipements qui sont à portée de main et ils doivent être adaptés à la récupération des fluides frigorigènes inflammables. De plus, un jeu de bascules étalonnées pour peser doit être disponible et en bon état de fonctionnement. Les tuyaux doivent être équipés de manchons de déconnexion anti-fuite et être en bon état. Avant d'utiliser la machine de récupération, vérifier qu'elle est en bon état de marche et qu'elle a été correctement entretenue et que tous les composants électriques associés sont scellés pour empêcher l'inflammation en cas de dégagement de fluide frigorigène. En cas de doute, consulter le fabricant. Le fluide frigorigène récupéré doit être renvoyé à son fournisseur dans la bouteille de récupération correcte et la note correspondante de transfert de déchet doit être établie. Ne pas mélanger les fluides frigorigènes dans les unités de récupération et en particulier dans les bouteilles. Si des compresseurs ou des huiles de compresseur doivent être retirés, s'assurer qu'ils ont été évacués à un niveau acceptable pour être certain qu'il ne reste pas de fluide frigorigène inflammable dans le lubrifiant. Le processus d'évacuation doit être réalisé avant de retourner le compresseur à son fournisseur. Seul un chauffage électrique doit être utilisé sur le corps du compresseur pour accélérer ce processus. Lorsque de l'huile est extraite d'un système, cela doit être réalisé en toute sécurité.FRANÇAIS

Cette notice est aussi disponible sur le site suivant: http://pieces-detachees.sogedis.fr/AIR CON 9000Btu
