Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	90 cm x 50 cm x 70 cm
Débit d'air maximum	700 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED
Filtre à graisse	Filtres métalliques lavables
Filtre à charbon	Optionnel (non inclus)
Niveau sonore	58 dB(A) en mode normal
Installation	Installation murale
Alimentation	220-240 V, 50 Hz
Consommation énergétique	Classe énergétique C
Poids	15 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - AKR 902 GL IX WHIRLPOOL

Comment nettoyer les filtres de la hotte WHIRLPOOL AKR 902 GL IX ?

Retirez les filtres en les dévissant ou en les tirant vers le bas, puis lavez-les à l'eau chaude savonneuse ou dans le lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment régler la vitesse de la hotte ?

Utilisez le panneau de commande situé à l'avant de la hotte pour sélectionner la vitesse souhaitée. Il y a généralement plusieurs niveaux de puissance, choisissiez celui qui convient le mieux à vos besoins.

La hotte fait-elle trop de bruit, que puis-je faire ?

Assurez-vous que tous les filtres sont bien installés et que la hotte est correctement fixée. Si le bruit persiste, vérifiez si le moteur fonctionne correctement ou contactez un technicien.

Quelle est la dimension de la hotte WHIRLPOOL AKR 902 GL IX ?

La hotte mesure 90 cm de large, ce qui la rend adaptée pour une installation au-dessus de plaques de cuisson standard de cette largeur.

Comment installer la hotte WHIRLPOOL AKR 902 GL IX ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de fixer la hotte à une distance appropriée de la plaque de cuisson et de la raccorder à une évacuation d'air si nécessaire.

Les lumières de la hotte ne fonctionnent pas, que faire ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Si les lumières ne s'allument toujours pas après le remplacement, vérifiez le câblage ou contactez un professionnel.

Est-ce que la hotte WHIRLPOOL AKR 902 GL IX est adaptée pour une installation en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec le kit de recyclage approprié, qui doit être acheté séparément. Assurez-vous d'installer le filtre à charbon pour une efficacité optimale.

MODE D'EMPLOI AKR 902 GL IX WHIRLPOOL

La distance minimum entre la surface de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotter ne doit pas etre inférieure a 50 cm pour les ciusinières electriques et a 65 cm pour les ciusinières a gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson a gaz indiquent une distance supérieure, il est nécessaire de la respecter. Il est conseilé de consulter un technicien qualifié pour proceder au montage.

Ne branchez pas l'appareil tant que l'installation n'est pas terminée.

Attention! Verifiez que le conduit d'évacuation et les colliers de fixation sont fournis avec l'appareil. Dans le cas contraire, les acheter.

Appareil excessivement lourd ; la manutention et l'installation de la hotte doit etre effectuees par deux personnes ou plus.

Si prévu, enlevez le panneau d'aspiration périmétral et le(s) filtré(s) à graisses.

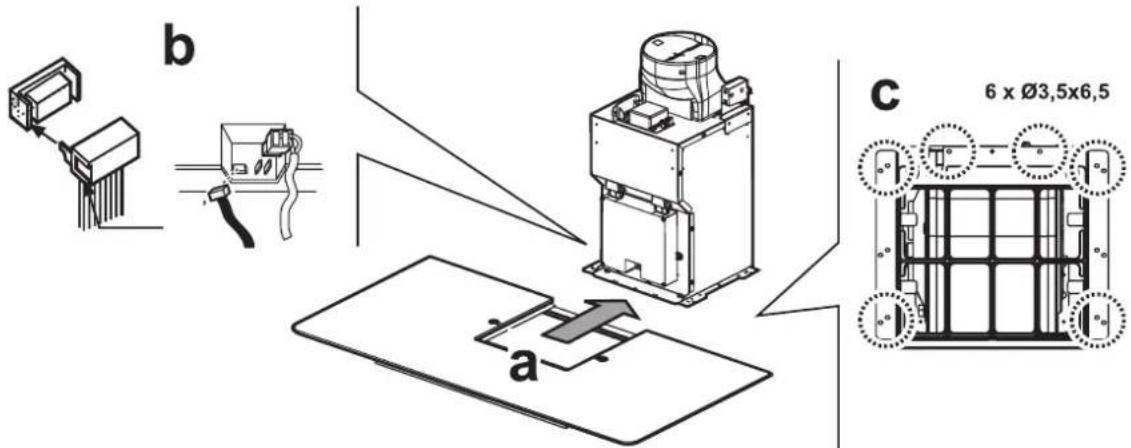

Pre-assemblage du tiroir téléscopique au groupe moteur (si prévu) : (a.) enfilez le tiroir téléscopique sur les rails du groupe moteur, (b.) effectuez les connexions du bandeau de commande et des lampes, (c.) fixez à l'aide de 6 vis 3,5 × 6,5 .

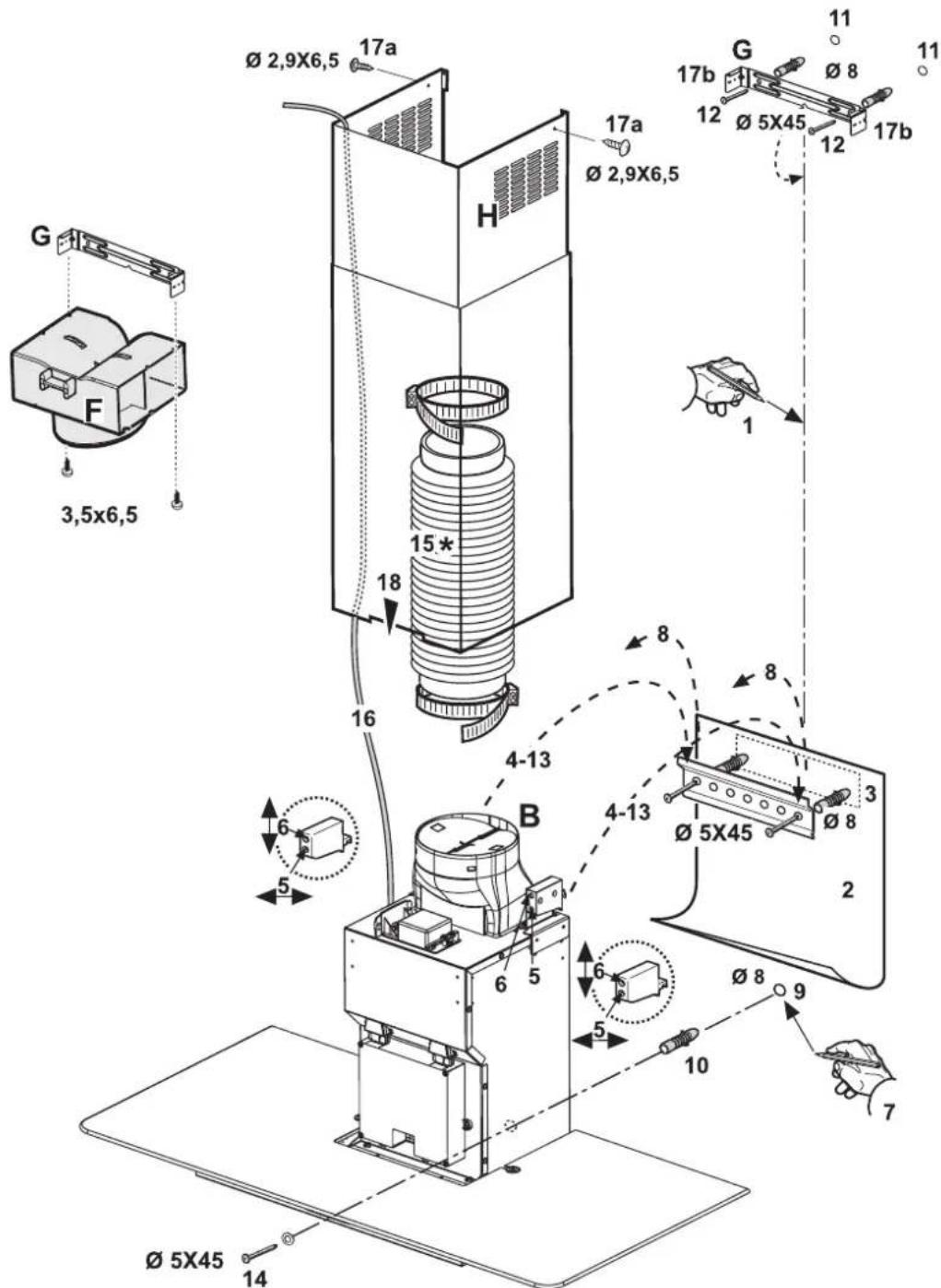

I. Tracez une ligne sur le mur, jusqu'au plafond, correspondant à l'axe de symétrie.
2. Posez le schéma de perçage contre le mur : la ligne verticale de centrage figurant sur le schéma de perçage devra correspondre à la ligne de centrage tracée sur le mur. En outre, le bord inférieur du schéma de perçage correspond au bord inférieur de la hotte.
3. Posez le support de fixation sur le schéma de perçage de façon à ce qu'il coincide avec le rectangle trace en tirets, marquez les deux trous externes et percez, retirez le schéma de perçage, introduisez 2 chevilles murales et fixez le support de fixation de la hotte à l'aide de 2 vis 5 × 45 mm.
4. Accrochez la hotte au support.
5. Reglez la distance entre la hotte et le mur.
6. Redressez la hotte de maniere à ce qu'elle soit bien à l'horizontal.
7. Depuis l'intérieur de la hotte, marquez un trou pour la fixation définitive de la hotte.
8. Retirez la hotter du support.
9. Percez (0 8 mm).
10. Introduisez une cheville murale.
II. Appliquer la patte de support des gains G sur la paroi adherant au plafond la petite fente sur le support doit se couver en face de la ligne tracée precedemment sur le mur (opération I). Percez 2 trous ( 0.8mm ) et introduisez les 2 chevilles murales.
12. Fixez a l'aide de 2 vis 5 × 45 mm.
13. Accrochez la hotter au support inférieur.
14. Fixez définitivement la hotter à l'aide d'une vis 5 × 45 ~mm (INDISPENSABLE!).
15. Effectuez le raccordement d'un conduit d'évacuation des fumées à la bague de raccordement B, le conduit est orienté directement vers l'extérieur (version aspirante) ou vers le déflecteur (version recyclage). Le déflecteur F doit être fixé au support des gains G à l'aide de 2 vis 3,5 x 6,5.
16. Effectuez le raccordement electrique.
17. Installez les gains et fixez-les avec 2 vis 2,9 × 6,5 (17a) au-dessus de leur support G (17b).
18. Faites glisser la partie inférieure de la gaine sur le groupe d'aspiration jusqu'à le recouvrir complètement et introduisez-la dans le logement prévu à cet effet, au-dessus de la hotte.

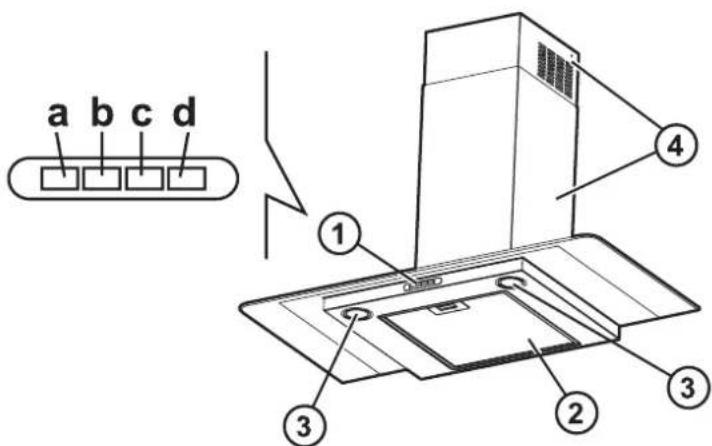

I. Bandeau de commande.

a. Interrupteur d'éclairage.
b. Touche MARCHE/ARRÉT de l'aspiration et de seLECTION de la puissance minimum d'aspiration.
c. Touche de selection de la puissance intermédiaire d'aspiration.
d. Touche de selection de la puissance maximum d'aspiration.
2. Filtres àGRAisses.
3. Lampes halogenes.
4. Gaine telescopique.

Filtres graisses :

Le filtré métallique à graisses a une durée illimitée et doit être lavé une fois par mois à la main ou en lave-vaisse lasse température et cycle court. Le lavage au lave-vaisse peut provoquer une opacité du filtré à graisses, mais son pouvoir filtrant n'est en rien alteré.

a. appuyez sur la poignée pour extraire le filtré
b.sortez-le.

Après l'avoir lavé et séché, procédez dans le sens contraire pour le remonter.

Lampes halogènes :

Utilisez un petit tournevis plat ou tout autre outil permettant de faire levier. Refermez (fixation par clippage).

Utilisez exclusivement des ampoules halogènes de (12V - 20 W max G4) en veillant à ne pas les toucher avec les mains.

Filtre à charbons actifs

(seulement pour les modèles à recyclage) :

Lavez le filtré à charbon une fois par mois au lave-vaisselle, à la température la plus chaude, en utilisant un dédTangent pour lave-vaisselle. Il est conseilé de laver le filtré seul.

Après le lavage, avant de réutiliser le filtré à charbon, séchez-le au four à 100^ C pendant 10 minutes.

Remplacez le filtré à charbon tous les 3 ans.

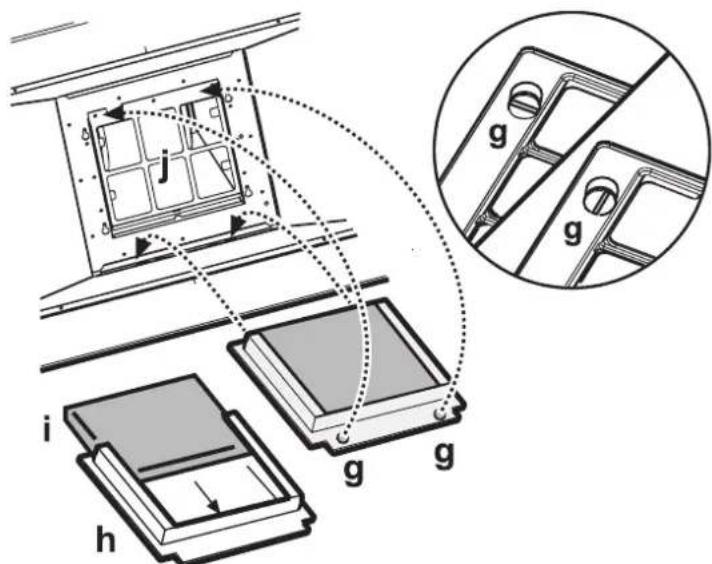

Montage du filtré au charbon :

I. Retirez le filtré àGRAISSES.
2. Retirez le cadre de support du filtrre en tournant les boutons de 90^ .
3. Montez le filtré au charbon "i" à l'intérieur de son cadre de support "h".

Procedez dans l'ordre inverse pour remettre en place le cadre de support du filtré et le filtré àGRAISSÉ.

CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT

I. Emballage

Les matériaux d'emballage sont 100% recyclables et portent le symbole du recyclage. Pour la mise au rebut de l'appareil, conformez-vous aux reglementations locales en vigueur. Ne laissez pas les éléments d'emballage (sachets en plastique, morceaux de polystyrene, etc.) à la portée des enfants, car ils représentent une source potentielle de danger.

2. Apparel

Cet appeareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE relative aux Déchets d'Equipements Electriques et Electroniques (DEEE ou WEEE). En procédant à la mise au rebut correcte de cet appeareil, vous contribuérèz à empêcher toute conséquence nuisible pour l'environnement et la santé.

Le symbole prsent sur l'appareil ou sur la documentation qui l'accompagne indique que cet appareil ne peut en aucun cas etre traite comme un dechet menager, et qu'il doit, par consquenent, etre remis a un centre de collecte charge du recyclage des equipments electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'utilisation.

Pour obtenir de plus amples détails au sujeit du traitement, de la récupération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la déchetterie locale ou directement au magasin où vous avez acheté l' apparéil.

PRECAUTIONS ET CONSEILS D'ORDRE GENERAL

ATTENTION!

• Cet apparéil ne peut être utilisé par des enfants ou par des personnes représentant des capacities physiques, sensorielles ou mentales réduites, et ne possédant ni l'expérience ni les connaissances requises, à moins qu'une personne responsable de leur sécurité leur fournisse les instructions nécessaires et assure la surveillance.
• Les enfants doivent être surveillés pour les empêcher de jourer avec l'appareil.
  I. Ne branchez pas l'appareil tant que l'installation n'est pas terminée. Avant toute opération de nettoyage ou d'entretien, débranchez l'appareil en retardant la fiche ou en coupant l'interrupteur général de l'habitation.
• Aucun aliment ne doit etre flambé sous la hotte. Les flammes pourraient etre source d'incendie.
• A l'occasion des fritures, ne laissez pas la poèle sans surveillance, car l'huile bouillante pourrait prendre feu.
• Un entretien et un nettoyage réguliers sont une garantie de bon fonctionnement et de bon rendement de la hotte. Nettoyez régulierement tous les dépôts liassés sur les surfaces salies. Enlevez et nettoyez ou remplacez fréquèment le filtre. Il est interdit d'utiliser tout type de matériel inflammable pour vehiculer l'air à evacuer.
• Si la hotte est utilisée en même temps que des apparèils alimentés au gaz ou autres combustibles, la dépression dans la pièce ne doit pas dépasser 4Pa (4 x 10-5bar). Pour cette raison, voirlez à vous assurer que la pièce est correctement ventilée.
• L'air aspiré par la hotte ne doit pas être evacué dans un conduit qui sert à l'évacuation des fumées des apparèils de chauffage ou des apparèils alimentés au gaz ou autres combustibles.
• La piece doit être dotée d'une ventilation suffisante lorsque la hotte est utilisée simultanément à d'autres apparèels fonctionnant au gaz ou à l'électricité.
• Assurez-vous que les ampoules sont froides avant de les toucher.
• L'air d'évacuation ne doit pas être acheminé à travers un conduit utilisé pour evacuer les fumées produites par des apparèils à combustion à gaz ou autres combustibles, mais doit posseder une sortie indépendante. Toutes les réglementations relatives à l'évacuation de l'air en vigueur sur le territoire national, doivent être respectées.
• La hotter n'est pas un plan d'appui; par conséquent, évitez de déposer des objets et de la surcharger.
  I I. N'utilisez pas ou ne laissez pas la hotte sans ampoules correctement montées, afin d'éviter les risques de chocoléctrique.

Remarque: Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

Branchementélectrique

La tension de réseau doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Si la hotte est poursuive de fiche, branchez-la à une prise conforme aux normes en vigueur située dans un endroit accessible. Si elle est depourvue de fiche (branchement direct au secteur) ou si la fiche ne se trouve pas dans un endroit accessible, appliquez un interrupteur bipolaire conforme aux normes assurant la débranchement total du réseau dans les conditions de la catégorie de surtension III, selon les règles d'installation.

ATTENTION: avant de reconnectcer le circuit de la hotte à l'alimentation de réseau et d'en vérifier le fonctionnement, contrôletz always que le cable de réseau a ete monte correctement et n'a pas ete ecrase dans le logement de la hotte lors de la phase d'installation.

Nettoyage de la hotte

Attention! Si vous omettez d'éliminer les huiles/graisses (au moins une fois par mois), cela peut être source d'incendie. Utilisez un chiffon doux avec un détergent neutre. N'utilisez jamais de substances abrasives ni d'alcool.

Avant d'utiliser l'appareil

Pour utiliser au moyen votre hotspot, nous vous invitons à dire attentivement le mode d'emploi. Conservez cette notice, elle pourrait vous être utile.

Ne laissez pas les éléments d'emballage (sachets en plastique, morceaux de polystyrene, etc.) à la portée des enfants, car ils représentent une source potentielle de danger.

Verifiez que la hotte n'a subi aucun dommage pendant le transport.

Déclaration de conformité

Cet apparéil a été concu, fabriqué et commercialisé en conformité avec :

• les normes de sécurité de la directive Basse Tension 2006/95/CE (anciennement directive 73/23/CEE et ses modifications)

• les qualités de protection requises par la Directive "CEM" 89/336/CEE modifiée par la Directive 93/68/CEE.

Diagnostic des pannes

La hotte ne fonctionne pas :
La fiche est-elle bien enfoncée dans la prise de courant?
- Y a-t-il une panne de courant?
Si la hotter n'aspire pas suffisamment :
Avez-vous besoin la bonne vitesse?
- Les filtres doivent-ils être lavés ou replacés?
- Les sorties d'air ne sont-elles pas obstruées?
L'ampoule ne s'allume pas :
L'ampoule ne doit-elle pas etre remplacede?
L'ampoule a-t-elle ete montee correctement?

SERVICE APRES-VENTE

Avant d'appeler le Service Avres-vente
I. Verifiez si vous ne pouvez pas éliminer vous-même le problème (voir "Diagnostic des pannes").
2. Arretez la hotte quelques minutes, puis redemarrez-la pour vérifier si le problème a eté eliminé.
3. Si le résultat est négatif, contactez le Service ÀpRES-vente.
Communiquez :
- le type de panne,
- le modele de l'appareil qui se trouve sur la plaque signaletique située à l'intérieur de la hotte, visible après avoir enlevé les filtres à graisses.
- voiture adresse complete,
- nombre de téléphone et votre indicatif.
- le numero de Service (numéro qui se trouve sous le mot SERVICE, sur la plaque signalétique place à l'intérieur de la hotter, derrière le filtré àGRAisses).

Pour les réparations, adressez-vous à un centre de service après-venture agrée (garantie d'utilisation de pieces détaches originales et d'une réparation correcte).

La non-observation de ces instructions peut comprometer la sécurité et la qualité de l'appareil.
