BEDIENUNGSANLEITUNG AKR 902 GL IX WHIRLPOOL

Der Mindestabstand zwischen dem Kochfeld und der unteren Kante der Dunstabzugshaube muss bei Elektroplatten 50 cm und bei Gasherden oder kombinierten Herden 65 cm detragen. Schreiben die Installationsanweisungen des Gaskochfels einen großeren Abstand vor, ist dieser natürlich zu beachten. Sie sollen einen qualifizierten Techniker mit der Installation beauftragen.

Schlieben Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an.

Vorsicht! Prufen Sie, ob das Abluftrohr und die Befestigungsmanschetten im Lieferumfang inbegriffen sind. Andernfalls sind sie separat zu beziehen.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Nehmen Sie das eventuell vorhandene ansaugaktive Randpaneel und den/die Fettfilter ab.

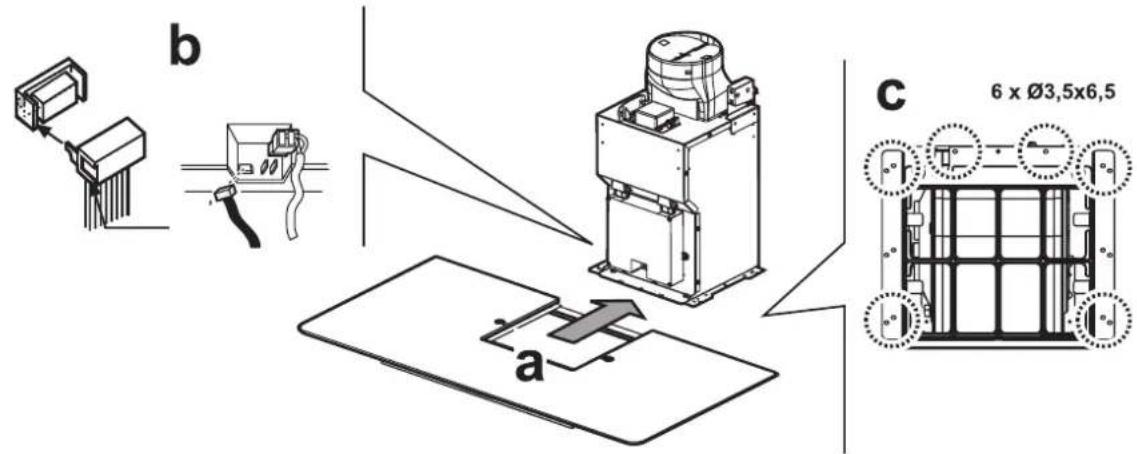

Vormontage des Schwadenfangs an das Motoraggregat (falls vorgesehen): (a.) setzen Sie den Dampfsammler auf die Schieren des Motoraggregats, (b.) stellen Sie die elektrischen Anschüsse des Bedienfels und der Lampen her, (c.) befestigen Sie den Sammler mit 6 Schrauben 3,5 × 6,5 .

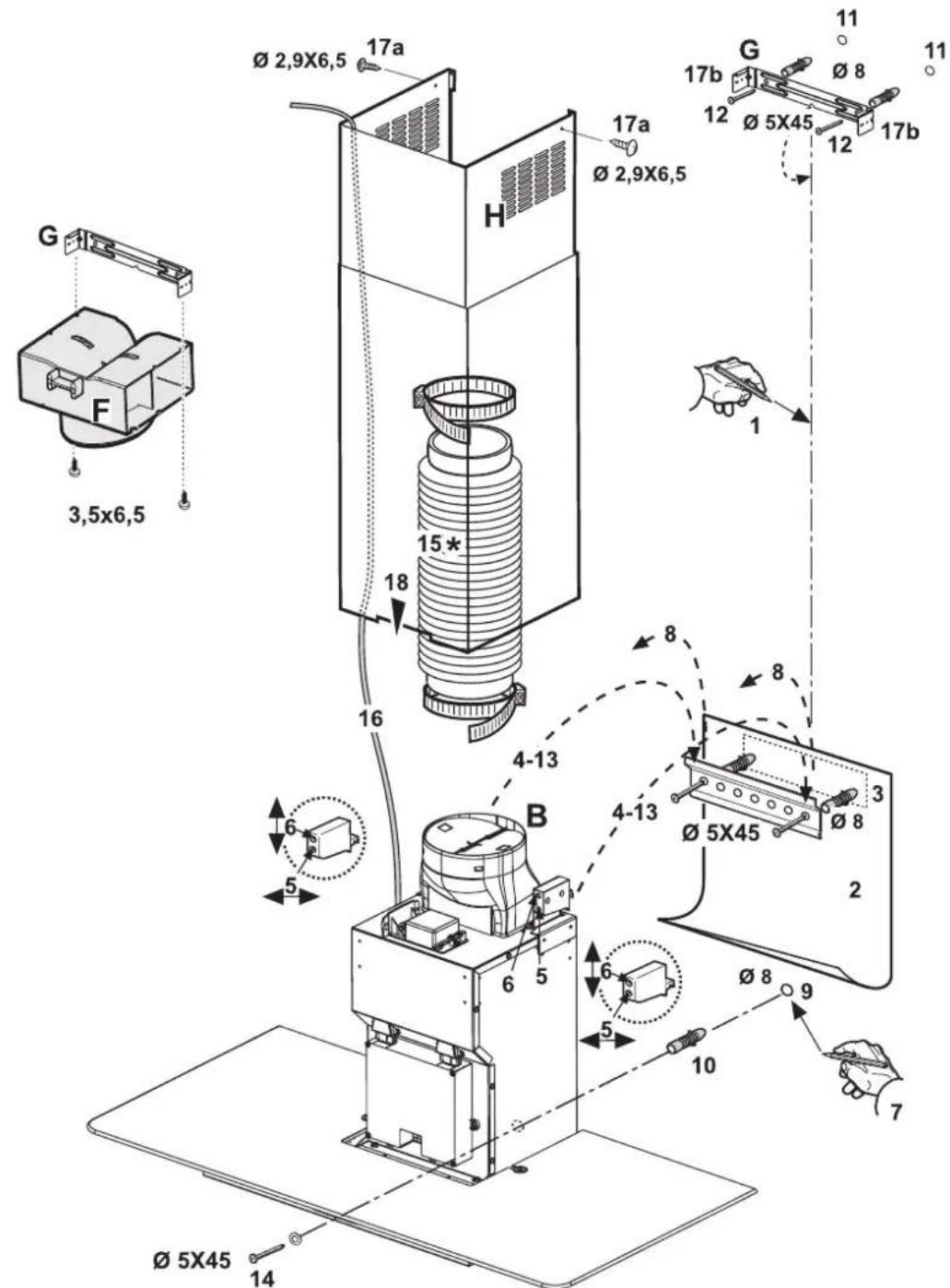

I. Ziehen Sie an der Wand eine Mittellinie bis zur Decke.
2. Bringen Sie die Bohrskizze an der Wand an: Die senkrechte Mittellinie der Bohrskizze muss mit der an der Wand gezogenen Mittellinie übereinstimmen; außer dem muss derunte Rand der Bohrskizze der unteren Kante der Abzugshaube entsprechen.
3. Bringen Sie den Trägerbögel auf der Planskütze mit dem vorgezeichneten Rechteck in Übereinstimmung; markieren Sie die beiden außeren Bohrstellen und führen Sie die Bohrungen aus; entfern den Sie die Planskütze. Setzen Sie zwei Wandübels ein und befestigen Sie den Bögel mit 2 Schrauben 5 × 45 mm.
4. Haken Sie die Dunstabzugshaube auf dem Bügel ein.
5. Regulieren Sie den Abstand der Haube von der Wand.
6. Richten Sie die Dunstabzugshaube waagerecht aus.
7. Markieren Sieinnen in der Abzugshaube eine Bohrung für die endgültige Befestigung.
8. Nehmen Sie die Dunstabzugshaube von dem Bügel ab.
9. Bohren ( 8mm)
10. Setzen Sie einen Wandübel ein.
II. Bringen Sie den Kaminhaltebügel G an der an die Decke angrenzenden Wand an der petite Schlitz am Haltebügel muss der zuvor auf der Wand gezogenen Linie entsprechen (Arbeitsschnitt I). Führn Sie 2 Bohrungen mit 8 mm aus und stecken Sie 2 Wandüb in die Bohrungen.
12. Mit 2 Schrauben 5 × 45 ~mm befestigen.
13. Hangen Sie die Dunstabzugshaube in den unteren Bügel ein.
14. Befestigen Sie die Abzugshaube endgültig mit I Schraube 5 × 45 ~mm an der Wand (ABSOLUT NOTWENDIG!).
15. Verbinden Sie einen Abluftschlauch mit dem Anschlussring B, der Schlauch fuhrt ins Freie (Version Abluft) oder in den Lufttablenker (Version Umluft). Der Lufttablenker F wird mit 2 Schrauben 3,5 × 6,5 mm am Kaminhaltebugel G befestigt.
16. Nehmen Sie den elektrischen Anschluss vor.
17. Bringen Sie die Kamine an und befestigen Sie sie mit 2 Schrauben 2,9 × 6,5 mm (17a) am Kaminträger G (17b).
18. Schieben Sie die untere Kaminhaltte zur kompletten Abdeckung des Ansaugaggregats in ihre Aufnahme über der Abzugshaube.

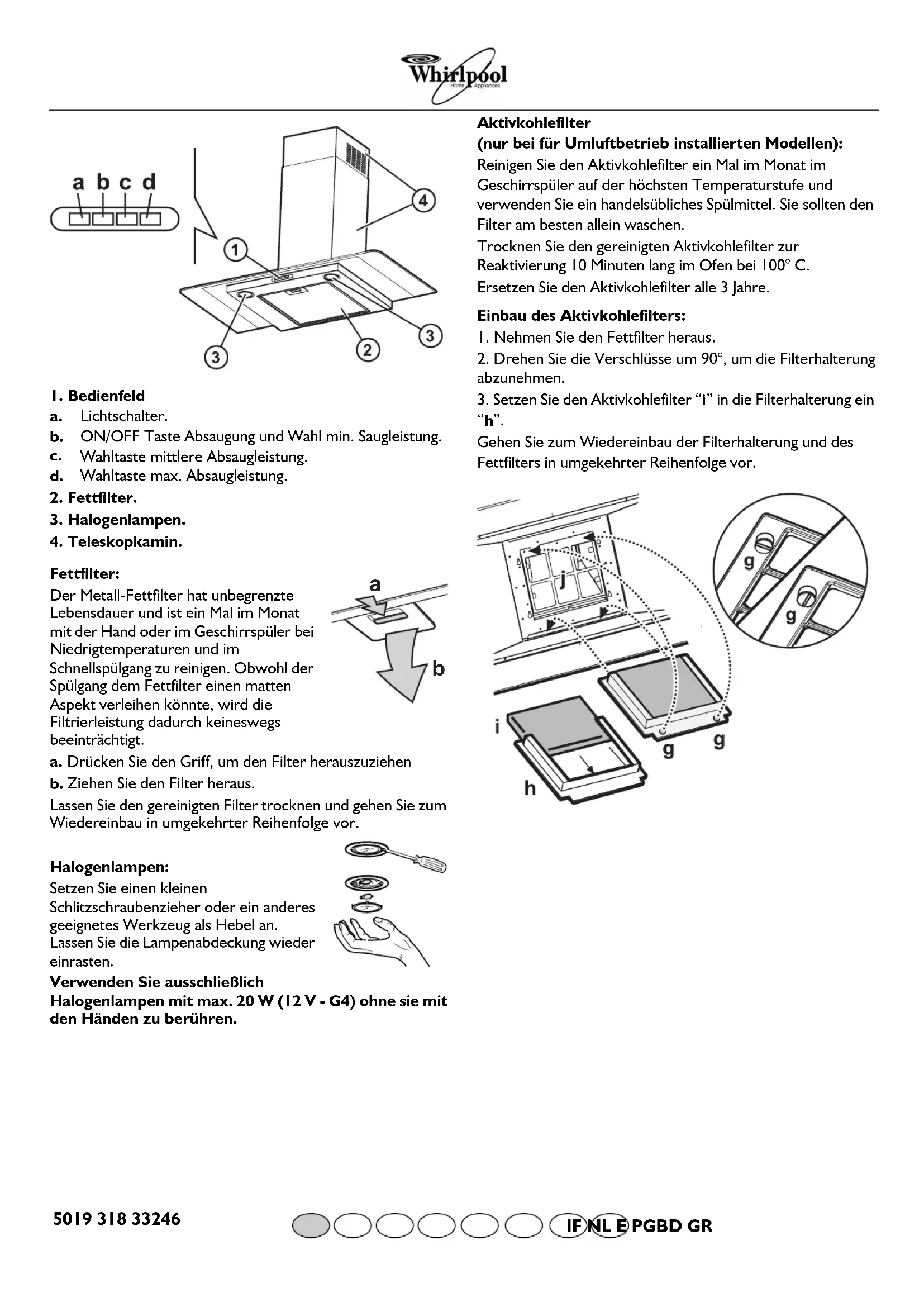

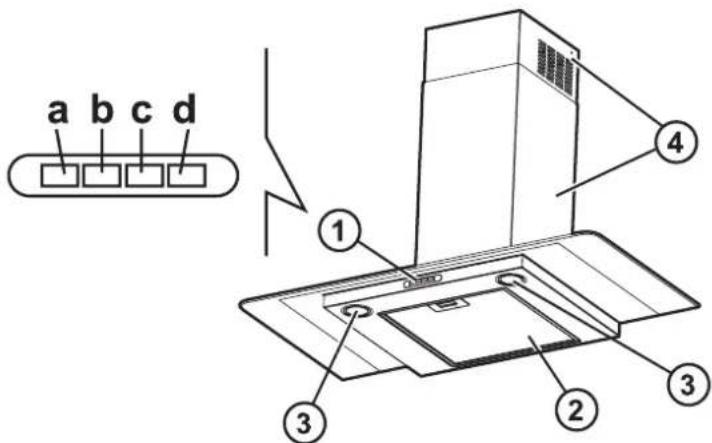

I. Bedienfeld

a. Lichtschalter.
b. ON/OFF Taste Absaugung und Wahl min. Saugleistung.
c. Wahltaste mittlere Absaugleistung.
d. Wahltaste max. Absaugleistung.

2. Fettfilter.

3. Halogenlampen.

4. Teleskopkamin.

Fettfilter:

Der Metall-Fettfilter hat unbegrenzte Lebensdauer und ist ein Mal im Monat mit der Hand oder im Geschirrspüler bei Niedrigtemperaturen und im Schnellspülgang zu reinigen. Obwohl der Spülgang dem Fettfilter einen matten Aspekt verleihen konnte, wird die Filtrierleistung dadurch keineswegs beeinträchtigt.

a. Drucken Sie den Griff, um den Filter herauszuziehen
b. Ziehen Sie den Filter heraus.

Lassen Sie den gereinigten Filter trocknen und gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

Halogenlampen:

Setzen Sie einen kleinen

Schlitzschraubenzieher oder ein anderes geeignetes Werkzeug als Hebel an.

Lassen Sie die Lampenabdeckung wieder einrasten.

Verwenden Sie ausschließlich

Halogenlampen mit max. 20 W (12 V - G4) ohne sie mit den Händen zu berühren.

Aktivkohlefilter

(nur bei für Umluftbetrieb installierten Modellen):

Reinigen Sie den Aktivkohlefilter ein Mal im Monat im Geschirrspüler auf der hochsten Temperaturstufe und verwenden Sie ein handelsübliches Spülmittel. Sie sollen den Filter am besten allein waschen.

Trocknen Sie den gereinigten Aktivkohlefilter zur Reaktivierung 10 Minuten lang im Ofen bei 100^ C.

Ersetzen Sie den Aktivkohlefilter alle 3 Jahre.

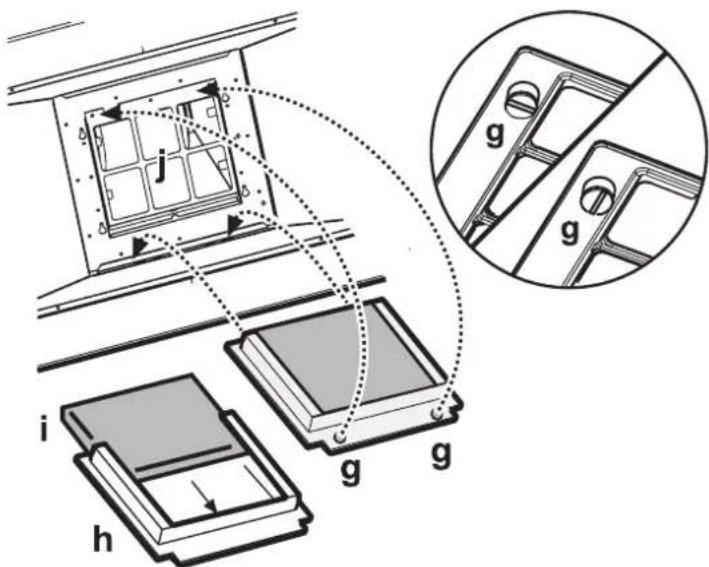

Einbau des Aktivkohlefilters:

I. Nehmen Sie den Fettfilter Heraus.
2. Drehen Sie die Verschlüsse um 90^ , um die Filterhalterung abzunehmen.
3. Setzen Sie den Aktivkohlefilter "i" in die Filterhalterung ein "h".

Gehen Sie zum Wiedereinbau der Filterhalterung und des Fettfilters in umgekehrter Reihenfolge vor.

INFORMATIONEN ZUM UMWELTSCHUTZ

I. Verpackung

Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch das Recyclingsymbol gekennzeichnet. Entsorgung gemäß Örtli Vorschriften. Das Verpackungsmaterial (PlastikBeutel, Styroproteile usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

2. Gerät

Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2002/96/EC "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet.

Durch vorschrifsmäßige Entsorgung tragt der Benutzer dazu bei schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Produkt oder den Begleitpapieren weist daraufhin, dass das Gerät nicht als Hausmüll behandelt werden darf, sondern bei den zuständigen Sammelstellen für elektrische und elektronische Geräte abgegeben werden muss. Beachten Sie daher bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung.

Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling des Produktes an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an ihren Fachhandler, bei dem Sie das Gerät erworben haben.

ALLGEMEINE HINWEISE UND RATSCHLAGE ACHTUNG!

• Das Gerät ist nicht für den Gebrauch durch Kinder oder körperlich oder geistig behinderte oder auch hör- und sehgeschädigte und unerfahrenne Personen bestimmt, es sei dessen unter der Aufsicht oder Anleitung einer für ihre Sicherheit haftenden Person.
• Achten Sie darauf, dass Kinder das Gerät nicht als Spielzeug benutzen.
• SchlieBen Sie das Gerät erst nach seiner kompletten Installation an das Stromnetz an. Vor jedem Reinigungs- oder Instandhaltungseingriff die Dunstabzugshaube vom Stromnetz abschalten. Dazu den Steckerziehen oder den Hauptschalter in der Wohnung abschalten.
• Bereiten Sie keine flambierten Gerichte unter der Abzugshaube zu. Bei offen den Flammen besteht Brandgefahr.
• Lassen Sie beim Frittieren keine Pfaffen unbeaufsichtigt, da das erhitzte Fett Feuer fangen konnte.
• Konstante Pflege und Reinigung gewährleisten den einwandfrei Betrieb und die Leistungstichtigkeit ihrer Abzugshaube. Säbern Sie regelmäß alle verschmutzen Flächen ihrer Abzugshaube. Sie sollen den Filter des Ofteren entfernen und reinigen oder ersetzen. Die Verwendung von entflammbaren Materialien zur Ableitung der angesaugten Luft ist entsprechet.
• Wird die Abzugshaube zusammen mit anderen nicht mit Strom betriebenen Geräten benutzt, daß der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiben. Sorgen Sie dazu für eine angemessene Raumbelüfung.
• Die vonder Abzugshaube angesaugte Luft darf nicht uber den Rauchfang der Heizung oder von Geräten abgestoßen werden, die nicht elektrisch betrieben werden.
• Der Raum muss ausreichend beluftet werden, wenn die Kuchenabzugshaube zusammen mit anderen Geräten verwendet wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Stellen Sie vor dem Anfassen der Lampen sicher, dass diese abgekühlt sind.
• Die angesaugte Luftarf nicht in ein Abluftrohr geleitet werden, in das die Abluft von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftableitung einzuhalten.
• Da die Abzugshaube keine Ablagefläche ist,[weder Gegenständendearauf abstellen noch sie übermöbig belasten.
  II. Die Haube nicht ohne korrekt montierte Lampen setzen oder benutzen, da sonst Stromschlaggefahr besteht.

Hinweis: Tragen Sie bei allen Installations- und Instandhaltungseingriffen Schutzhandschuhe.

Elektrischer Anschluss

Die Netzspannung muss mit der auf dem Typenschild im Innenteil der Abzugshaube übereinstimmen. Falls mit Stecker versehen, die Abzugshaube an eine normgerechte Steckdose an zugänglicher Stelle anschließen. Soltte die Abzugshaube nicht mit Stecker versehen sein (direkter Netzanschluss) oder sich die Steckdose an einer nicht zugänglichen Stelle befinden, ist ein normgerechter zweipoliger Schalter vorzusehen, der die vollständige elektrische Abschaltung bei Uberspanningsbedingungen der IEC-Kategorie III konform mit den Installationsbestimmungen gewährleistet.

ACHTUNG: bevor Sie den Stromkreis der Abzugshaube wieder an das Stromnetz anschließen und deren Betrieb überprüfen, müssen Sie immer kontrollieren, ob das Netzkabel sachgerecht montiert und während der Haubeninstallation NICHT etwa eingequetscht wurde.

Reinigung der Abzugshaube

Vorsicht! An der Haube verbleibendes Öl oder Fett können sich entzünden. Entfernen Sie dieses deshalb mindestens I Mal im Monat. Verwendten Sie dazu ein weiches Tuch und Neutralreiniger. Vermeiden Sie unbedingt Scheuermittel oder Alkohol.

Vor Inbetriebnahme der Dunstabzugshaube

Damit Sie ihre Dunstabzugshaube optimal nutzen konnen, sollen den sie die Gebrauchsanleitungen sorgfältig lesen und für den Bedarfsfall aufbewahren.

Das Verpackungsmaterial (Plastikbeutel, Styroproteile usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt.

Stellen Sie sicher, dass die Abzugshaube keine Transportschäden erlitten hat.

Konformitätserklarung

Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und in den Handel eingeführt:

• Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt)
• Schutzvorschriften der "EMV" Richtlinie 89/336/EWG, geändert durch die Richtlinie 93/68/EWG.

Störung - was tun

Die Abzugshaube Funktioniert nicht:

• Sitzt der Stecker korrekt in der Steckdose?
• Liegt ein Stromausfall vor?
  Die Ansaugleistung der Abzugshaube ist ungenügend:
• Haben Sie die korrekte Drehzahlstufe eingestellt?
• Sind die Filter zu reinigen oder zu ersetzen?
  Sind die Abluftöffnungen verstopt?
  Die Lampe Funktioniert nicht:
• Ist die Lampe zu ersetzen?
• Werde die Lampe sachgerecht montiert?

KUNDENDIENST

Byor Sie den Kundendienst rufen

I. Erst prüfen, ob Sie die Störung selbst beheben konnen (siehe "Störung - was tun").

1. Das Gerät abschalten und wieder einschalten, um sicherzustellen, dass der Fehler behoben wurde.

2. Haben Sie keinen Erfolg, müssen Sie den Kundendienst benachrichtigen.

Machen Sieitte folgende Angaben:

• Art der Störung,
• Das Gerätemodell, das Sie dem Typenschild im Inneren der Abzugshaube nach Entfernen der Fettfilter entnehmer können.
• Ihr vollständige Adresse,
• Ihre Telefonnummer mit Vorwahl.
  Die Servicenummer (Ziffer unter dem Wort SERVICE auf dem Typenschild im Inneren der Abzugshaube hinter dem Fettfilter).

Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienststelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur).

Die Nichtbeachtung dieser Anweisungen kann die Sicherheit und die Qualitätseigenschaften des Gerats gefährden.
