GEBRUIKSAANWIJZING AKR 902 GL IX WHIRLPOOL

De minimale afstand:tussen het steunoppervlak van de pannen op het kooktoestel en het laagste deel van de afzuigkap mag Niet minder dan 50~cm zijn bij elektrische kooktoestellen en 65~cm bij kooktoestellen op gas of gemengd. Als de aanwijzingen voor installmentie van het gasfornuis een grotere afstand aangeven, moet hiermee rekening gehonden worden. U wordt geadviseerd een deskundig installateur te raadplegen.

Geef het apparaat geen stroom totdat de installmentie geheel voltooid is.

Let op! Controller of de afvoerpijp en de klembanden bijgeleverd+zijn. Indien dit Niet het geval is, moeten ze apart worden aangeschaft.

Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en geinstalleerd te worden.

Verwijder (indien voorzien) het afzuigpaneel en het/de vetfilter(s).

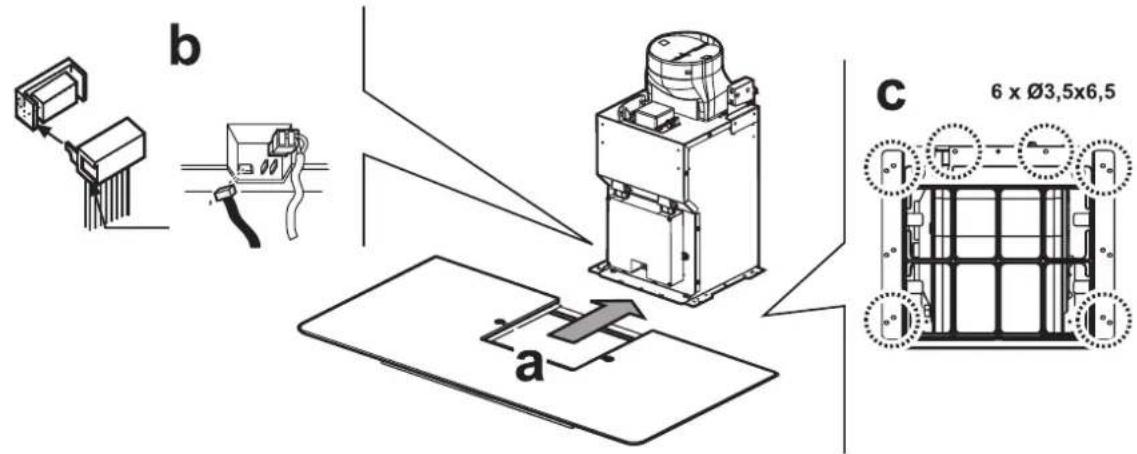

Voorafgaand monteren van dampopvanger op motoreenheid (indien voorzien): (a.) schuif de dampopvanger op de rails van de motoreenheid, (b.) maar de aansluitingen van het bedieningspaneel en van de lampjes, (c.) bevestig met 6 schroeven van 3,5 × 6,5 .

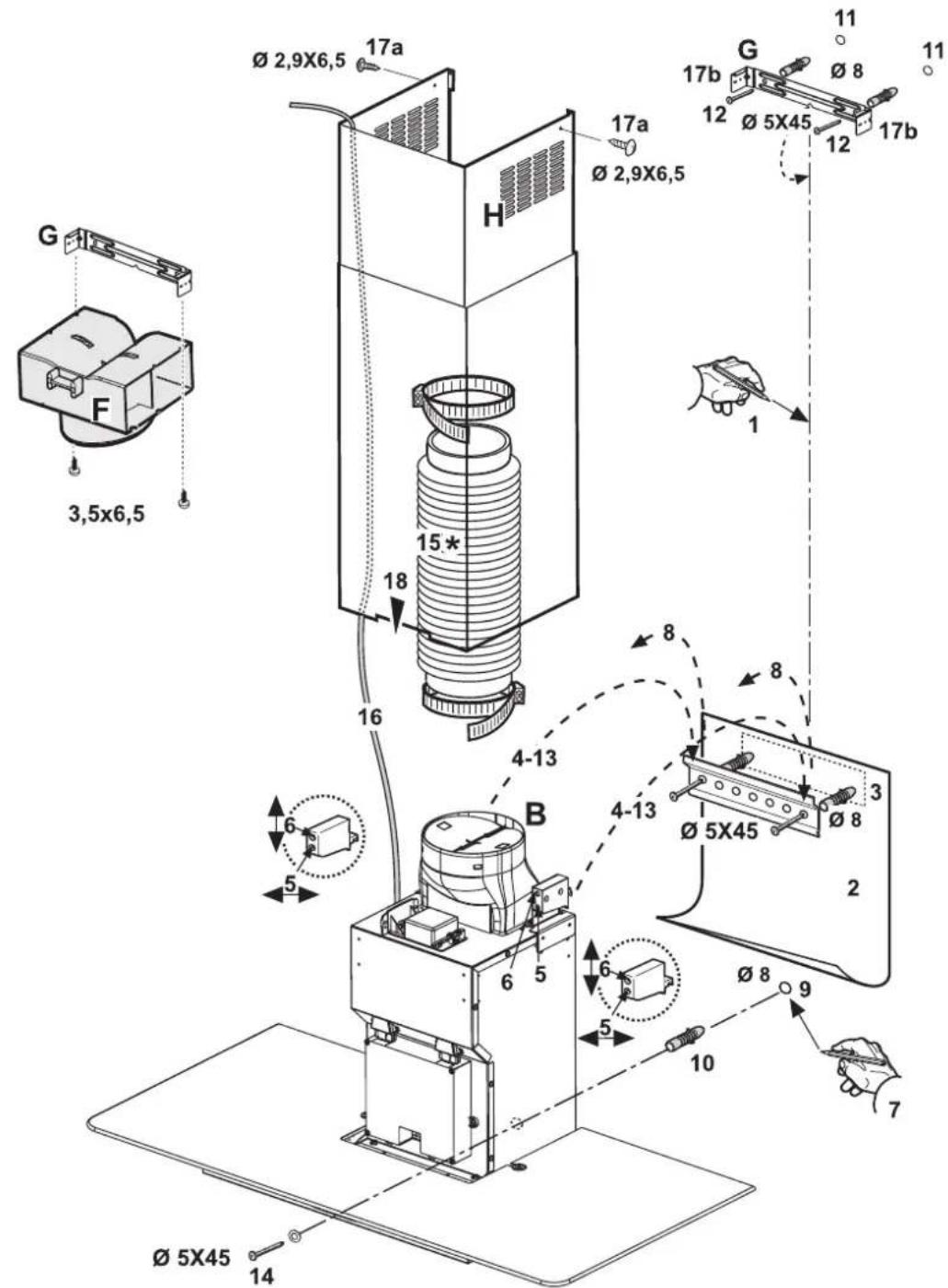

I. Teken op de muur tot aan het plafond een streep, die overeenkomt met de middelijn van de kap.
2. Breng het boorschema op de muur aan: de verticale middelijn op het boorschema要去 samenvallen met de op de muur getekende middelijn en de onderste rand van het boorschema要去 overeenkomen met onderste rand van de afzigkap.
3. Breng het steunprofiel aan op het boorschema waar bij u het LASTAMENVALEN met de rechthoek van de stippelijn, teken de twee buitenste gaten en boor hen, verwijder het boorschema. Steek 2 pluggen in de muur en bevestig het steunprofiel van de afzugkap met 2 schroeven van 5× 45mm
4. Hang de kap op aan het profiel.
5. Regel de afstand van de wasemkap tot de muur.
6. Stel de horizontally ophanging van de kap bij.
7. Teken binnen in de afzugkap het gat af voor de definitieve bevestiging van de kap.
8. Verwijder de kap van het profiel.
9.Boor (08mm)
10. Steek een plug in de muur.
11. Breng het steunprofiel voor de schouw G gegen het plafond op de wand aan hetkleine gaatje op het profiel moet samenvallen met de lijn die u erder op de wand getekend hebt (handeling I). Boor 2 gaten ( 8mm) en steek de 2 muurpluggen erin.
12. Bevestig met 2 schroeven van 5 × 45 ~mm .
13. Haak de kap aan het onderste steunprofiel.
14. Bevestig de kap definitief aan de wand met een schroef van 5 × 45 mm (VERPLICHT!)
15. Sluit een rookafvoerbuis aan op de koppelingsring B; de afvoerbuis要去aar buiten gericht worden (versie met afzuiig) ofaar de luchtstroomrichter (luchtcircularende versie). De luchtstroomrichter F moet bevestigd worden aan het steunprofiel van de schouw G met 2 schroeven van 3,5× 6,5
16. Breng de elektrische aansluiting tot stand.
17. Breng de schouw aan en bevestig ze aan de bovenkant met 2 schroeven van 2,9 × 6,5 (17a) aan het steunprofiel van de schouw G (17b).
18. Laat het onderste gedeelte van de schouw volledig over het afzugelement glijden, totdat het op+zijn plaats boven de kap zit.

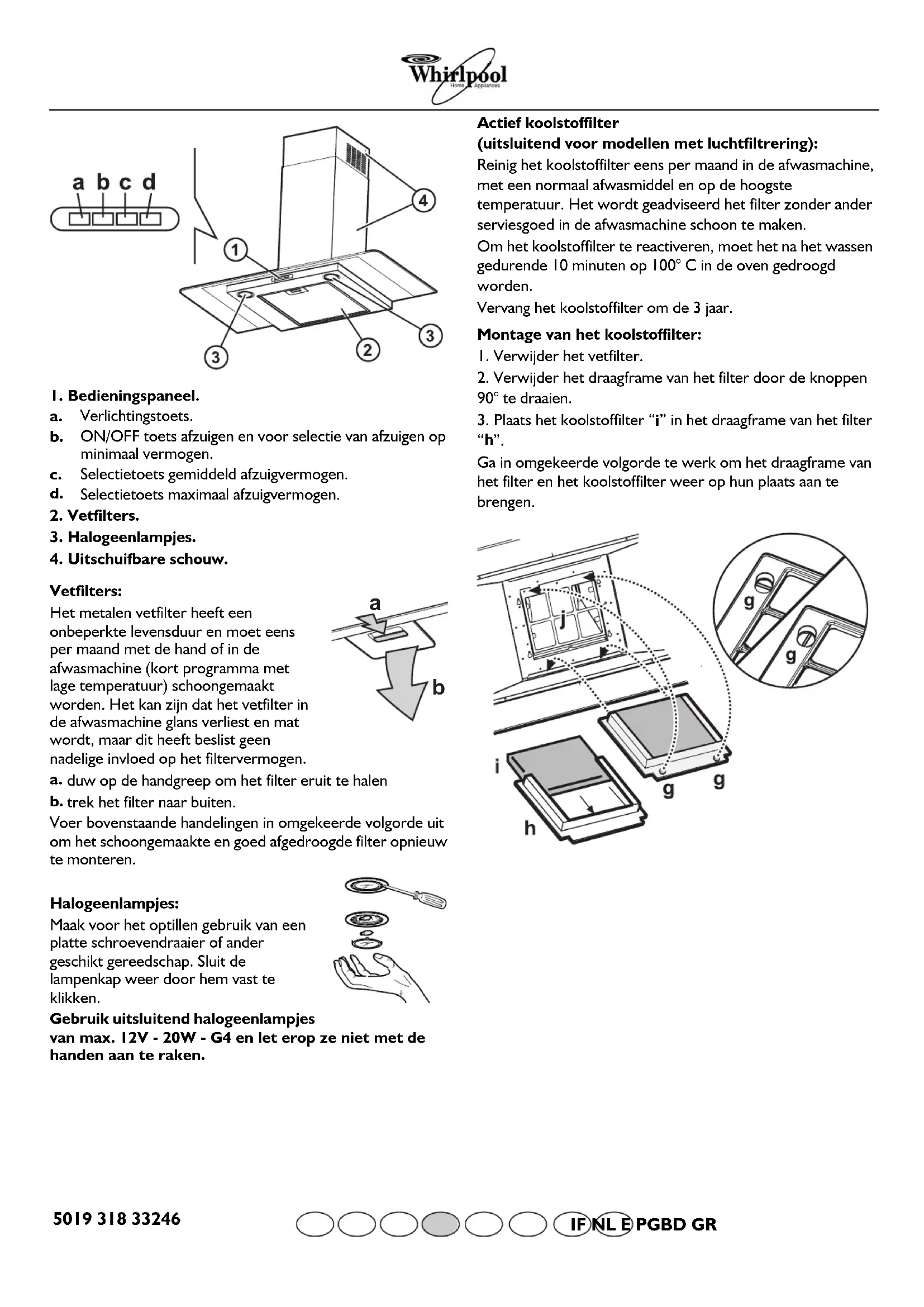

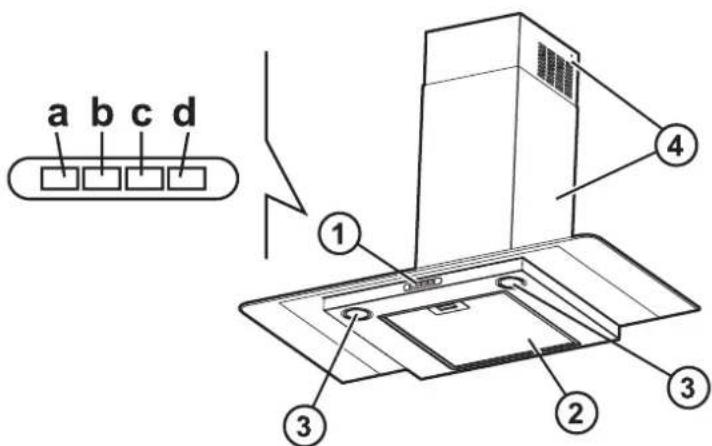

I. Bedieningspaneel.

a. Verlichtingstoets.
b. ON/OFF toets afzuien en voor selectie van afzuien op minimaal vermogen.
c. Selectietoets gemiddeld afzugvermogen.
d. Selectietaets maximaal afzuigvermogen.

2. Vetfilters.

3. Halogeneelampjes.

4. Uitschuifbare schouw.

Vetfilters:

Het metalen vetfilter heeft een onbeperkte levensduur en moet eens per maand met de hand of in de afwasmachine (kort programma met lage temperatuur) schoongemaakt worden. Het kan zich dat het vetfilter in de afwasmachine glans verliest en mat wordt, maar dit heeft beslist geen nadelige invloed op het filtervermogen.

a. duw op de handgreep om het filter eruit te halen

b. trek het filter maar buiten.

Voer bovenstaande handelingen in omgekeerde volgorde uit om het schoongemaakte en goed afgedroogde filter opnieuw te monteren.

Halogeneenlampjes:

Maak voor het optillen gebruik van een platte schroevendraier of ander geschikt gereedschap. Sluit de lampenkap wee door hem vast te klikken.

Gebruikuitsluitend halogeneampjes van max. 12V - 20W - G4 en let erop ze Niet met de handen aan te raken.

Actief koolstofffilter

(uitsluitend voor modellen met luchtfiltrering):

Reinig het koolstofffilteriens per maand in de afwasmachine, met een normala afwasmiddel en op de hoogste temperatuur. Het worden geadviseerd het filter zonder ander serviesgoed in de afwasmachine schoon te make.

Om het koolstofffilter te reactiveren,要去 het na het wassen gedurende 10 minutes op 100^ in de oven gedroogd worden.

Vervang het koolstofffilter om de 3aar.

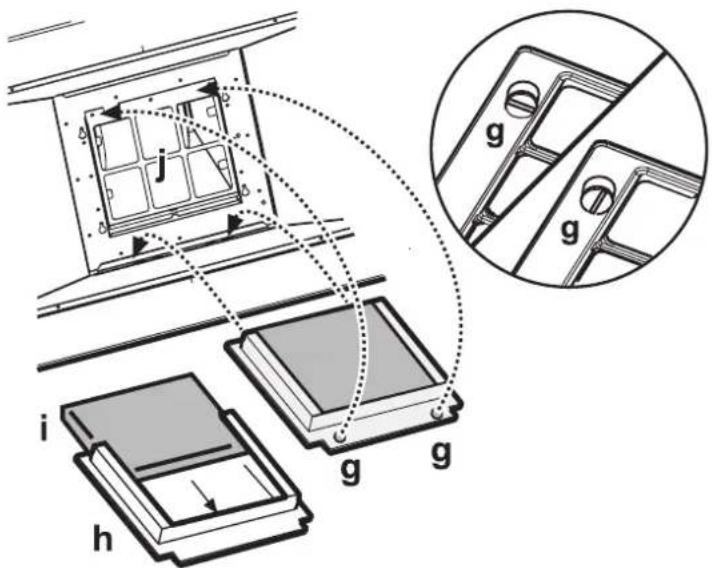

Montage van het koolstofffilter:

I. Verwijder het vetfilter.
2. Verwijder het draagframe van het filter door de knuppen 90^ te draajen.
3. Plaats het koolstofffilter "i" in het draagframe van het filter "h"

Ga in omgeekerde volgorde te werk om het draagframe van het filter en het koolstofffilter weeR op hun plaats aan te brengen.

MILIEUTIPS

I. Verpakking

Het verpakkingsmaterial is voor 100% recyclebaar, hetgeen worden aangegeven met het symbol voor recycling olg deplaatselijke milieuvoorschriften op wanner u het apparaat afdankt. Het verpakkingsmaterial (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een möglichke bron van gevaar betekent.

2. Product

Dit apparatus is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG, Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product correct worden afgedankt helpt de gebruiker negatieve effecten op het milieu en de gezondheid te voorkomen.

Het symbool op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Volg de plaatselijke voorschriften voor afvalverwerking op wanner u het apparaat afdankt.

Voor meer informatie over de behandeling, terugwinning en recycling van dit product kurz u contact opnemen met het gemeentehuis, uw afvalophaaldienst of de winkel waar u het product heb aangeschaft.

VOORZORGSGMAATREGELEN EN ALGEMENE RICHTLIJNEN LET OP!

• Het apparaat is Niet bedoeld om door kinderen of Personen met beperkte lichamelijke, sensorische of geestelijkke vermogens of met weinig kennis enervaring te worden gebruikt, tenzig zij onder toezicht staan of voor het gebruik van het apparaat zijn voorgelicht door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen要去 in de gaten gehonden worden, om te voorkomen dat ze met het apparaat gaan spelen.
  I. Sluit het apparaat Niet op het elektriciteitsnet aan alvorens de installmente voltooid is. Voordat u begint met de reiniging of het onderhoud van uw afzuigkap, moet u de stekker uit het stopcontact halen of de stroom in uw woning uitschakelen.
• Onder de kap mag Niet geflambeerd worden. Open vuur kan brand verooorzaken.
• Laatijdens het frituren de pan Niet onbeheerd awhile, waar de kokende olie vlam kan vatten.
• Regelmatig onderhoud en schoonmaking van de kap is de Beste garantie voor een goeDE werking en optimale prestaties. Verwijder vastgekoekte voedselresten dikwijls van de vuile oppervlakken. Reinig of verrang het filter regelmatig. Het is verboden een pijp van brandbaar materiaal te gebruiken voor de luchtafzuging.
• Wanner de afzuiigkap tegelijk worden gebruikt met toestellen die op gas of andere brandstoffen werken, mag de onderdruk in het vertrek Niet groter+zijn dan 4Pa (4 x 10-5 bar). Zorg er.darom voor dat de ruimte voldoende geventileerd is.
• De door de kap afgezogen lucht mag Niet door de rookpijp van de verwarming of door het afvoerkanaal van apparaten die op gas of andere brandstoffen werkken maar buiten worden geleid.
• Het vertrek moet voldoende geventileerd zich, wanneer de afzuigkap tegelijk worden gebruikt met toestellen die op gas of andere brandstoffen werken.
• Controller of de lampjes voldoende afgekoeld zich, voordat u ze aanraakt.
• De afvoerlucht mag Niet worden afgevoerd door een kanaal dat ook gebruikt worden de afvoer van rook die geprodueerd wordt door apparaten op gas of andere brandstoffen, maar moet over eenAPE afvoermogelijkheid beschikken. Alle nationale voorschriften betreffende de afvoer van lucht要去en in acht worden genomen.
• De afzuiqkap is geen steunvlak. Zet er.daarom geen voorwerpen op en overbelast hem Niet.
• De kap mag nicht zonder correct gemonteerde lampjes worden gebrukt of achtergelaten, sondern er dan gevaar voor een elektrische schok bestaat.

Opmerking: draag bij alle installment- en onderhoudswerkzaamheden werklandschoenen.

品 Elektrische aansluiting

De netspanning moet overeenstemmen met de spanning die op het typeplaatje in de afzuiqkap is vermeld. Indien de kap is voorzien van een stekker, dan要去这点 worden aangesloten op een toegankelijk stopcontact dat aan de geldende voorschriften voldoet. In het geval dat de kap geen stekker heeft (directe aansluiting op het elektriciteitsnet) of als de stekker zich Niet op een toeganklijke plek bevindt, dient u een tweepolige schakelaar te gebruiken die aan de geldende voorschriften voldoet en die de complete loskoppeling van het elektriciteitsnet in de overspanningscategorié lll garandeert, volgens de installmentevoorschriften.

LET OP: voordat u het circuit van de kap waer aansluit op de elektrische netvoeding en de juiste werkking gaat controleren,.altijd eerst controleren of de voedingskabel correct gemonteerd is en tijdens het installereren NIET in de behuizing beklemd is geraakt.

De afzuigkap schoonmaken

Let op! Indien olie/vetresten nicht verwijderd worden (minstensiens per maand) kan dit brand veroorzaken.

Gebruik hiervoer een zachtedoek met een neutral schoonmaakmiddel. Gebruik nooit schuurmiddelen of alcohol.

Voor de ingebruikneming

Voor optimaal gebruik van uw afzuigkap is het raadzaam de gebruiksaanwijzing aandachtig door te lezen en te bewaren.

Het verpakkingsmaterial (plastic zakken, schuimplastic, etc.) moet buiten het bereik van kinderen bewaard worden, aangezien het een möglichke bron van gevaar kan vormen.

Controleer of de afzuigkapijdens het transport schade heeft ondvonden.

Verklaring van overeenstemming

Dit product is ontworpen, gefabricieerd en op de markt gebracht in overeenstemming met:

-veiligeidsvoorschriften van de "Laagspanningsrichtlijn 2006/95/EG (die de richtlij 73/23/EEG en latere verordeningen verwangt)
- veilgheidsvereisten van de "EMC-richtlijn" 89/336/EEG herzien door de Richtlijn 93/68/EEG.

Opsponen van storingen

De afzuiqkap werkt nicht:

Zit de stekker wel goed in het stopcontact?
Is de stroom uitgeallen?
De afzugkap zuijt Niet voldoende af:
- Heeft u de juiste snelheid gekozen?
- Moeten de filters worden schoongemaakt ofervangen?
Is de luchtafvoer misschien verstopt?
Deverlichtingdoethetniet:
Is het lampje aan verranging toe?
Is het lampje wel goed aangedraaid?

KLANTENSERVICE

Alvorens de klantenservice in te schakelen

I. Ga na of u het probleem zich kunt oplossen (zie "Opsponen van storingen").

1. Zet de afzuigkap uit en weeer aan om te kijken of het probleem is opgelost.

2. Als dit ook nicht helpt, adviseren wij u contact op te nemen met de klantenservice.

Vermeld de volgende gegevens:

• de aard van de storing,
• het model, dat vermeld staat op het typeplaatje in de kap en dat afgelezen kan worden door eerst de vetfilters te verwijderen.
  uw volledige adres,
• uw telefoonnummer.
• het servicenummer (het nummer dat staat vermeld onder het woord SERVICE, op het typeplaatje binnenin de kap anschter het vetfilter).

In geval van reparatie, contact opnemen met een erkend Technisch Servicecentrum (hetgeen garant staat voor gebruik van originele onderdelen en correct uitgevoerde reparatie).

Niet nakomen van deze aanwijzingen kan de veiligheid en kwaliteit van het product in gevaar brengen.

SERVICE

0000 000 0000
