MODE D'EMPLOI BACHATA SAUTER

Nous vous remercions de votrechoix et de votre confiance.

L'appareil que vous venez d'acquerir a eté soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

Sommaire

Mise en garde 2

Installation

Etape I: Préparer l'installation du radiateur 4
Étape 2: Retirer les supports d'accrochage - Modèle Vertical 5
Étape 3: Modifier la position du boîtier de commande - Modèle Vertical 6
Étape 4: Fixer les supports d'accrochage au mur. 9

Modèle Vertical. 9
Modèle Horizontal 10

Étape 5: Raccorder le radiateur 11
Etape 6: Fixer et verrouiller le radiateur sur les supports d'accrochage 13

Modèle Vertical. 13
Modèle Horizontal 14

Entretien: 15

Presentation 16

Utilisation

Etat à la première mise sous tension 18
Mettre en marche/en veille le radiateur 18
Régler le jour et l'heure 19
Modifier la langue 20
Utiliser le mode Confort 21
Utiliser le mode Eco 22

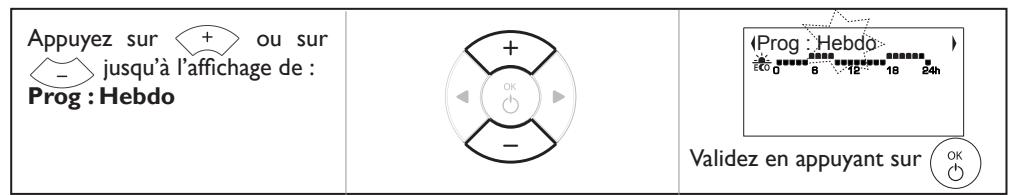

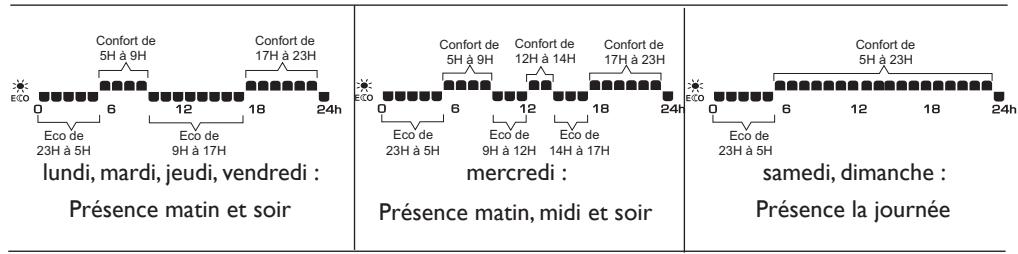

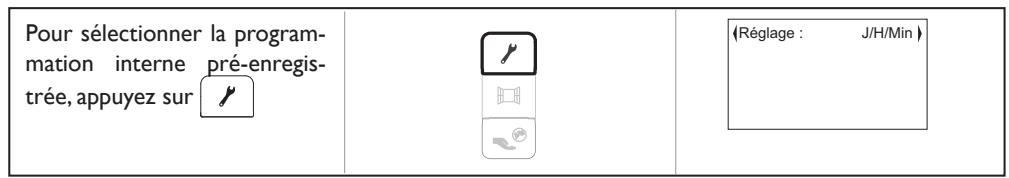

Utiliser le mode programmation interne 23
Utiliser le mode programmation externe. 26
Utiliser le mode Hors Gel 27
Utiliser les fonctions d'économies d'énergie 27
Verrouiller/Deverrouiller les commandes 29
Limiter la températe comport. 29
Ajuster la températe 30
Délestage 30
Retour au réglage de base usine 30
En cas de probleme 31

Mise en garde

Attention surface très chaude. Caution hot surface.

ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

• Il convient de maintainir à distance de cet apparéil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas été effectuels par des enfants sans surveillance.
  -Cet apparéil ne doit être branché ou raccordé, selon les règes et normes en application, que par une personne habitée.
  -Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.

• La notice d'utilisation de cet apparéil est disponible en vous connectant sur le site Internet du fabricant indiqué sur le bon de garantie présente dans cette notice.
  -A la première mise en chauffe, une légère odeur peut apparaitre correspondant à l'évacuation des évuctuelles traces liées à la fabrication de l'appareil.

• Un système de gestion d'énergie ou de délestage par coupure d'alimentation est incompatible avec nos appar兼s. Il déteriore le thermostat.

• Le radiateur est rempli d'un fluide caloporteur dangereux pour la santé en cas d'ingestion. En cas de fuite, contacter votre professionnel et prendre toute mesure conservatoire pour éviter l'éventuelle ingestion du fluide par les utilisateurs, notamment jeunes enfants et personnes vulnérables.

Avertissement: Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.

Les apparciels munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectuels selon les dispositions et les décrets locaux.

L'installation d'un appariel en altitude provoque une éLEVation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivélé).

Il est fortement déconseilé de monter les apparciels verticaux audressus d'une altitude de 1000 m (risque de mauvais fonctionnement). Il est interdit de monter un appariel vertical horizontally et vice-versa. Il est interdit d'utiliser l' appariel en configuration mobile, sur pied ou roulettes.

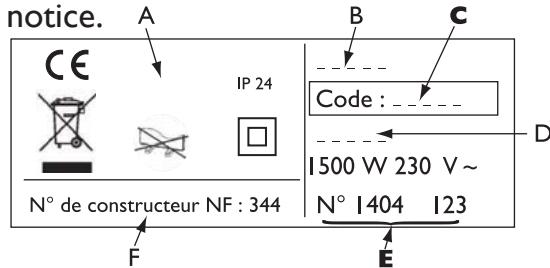

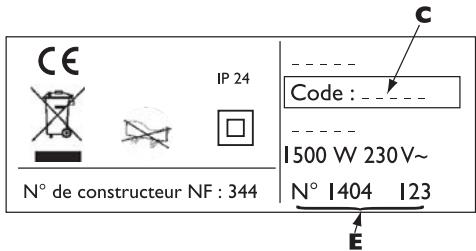

Les références de votre apparéil

Elles sont situées sur le côté gauche de l'appareil.

Le Code commercial et le Numéro de série identifient auprès du constructeur l'appareil que vous venez d'acquérir.

Reportez ce code et ce numero sur la partie garantie au dos de cette

A Normes, labels de qualité
B Marque
C Code commercial
D Référence de fabrication
E N^ de série
F N^ de constructeur

Installation

Malgré toute l'attention mise en œuvre lors des différentes étapes de fabrication, il arrive que quelques lors du déballage que des traces d'huile soient presents sur le carton ou le produit. Ces traces sont liées à la fabrication du radiateur et n'entachent en rien son bon fonctionnement. Essuyer simplement les traces d'huile avec un papier absorbant.

ÉTAPE I:PRÉPARER L'INSTALLATION DU RADIATEUR

Règles d'installation

-Cet apparéil a été créé pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
-L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
-L'appareil doit etre alimented en 230V Monophasé 50Hz
-Dans des locaux humides comme les salles de bains et les cuisines, youdevezinstaller le boitier de raccordement a au moins 25 cm du sol.

Tenir l'appareil éloigné d'un courant d'air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée,etc...).

Ne pas l'instructor sous une prise de courant fixe.

Volume I	Pas d'appareil élec-trique
Volume 2	Appareil électrique Classe II - IP X4
Volume 3	Appareil électrique Classe II

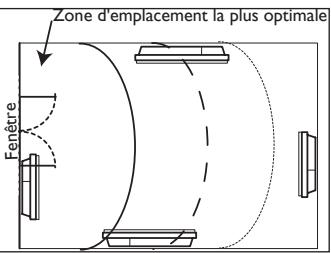

Zone d'emplacement optimale pour l'utilisation de la fonction Detection d'ouverture et de fermeture fenetre.

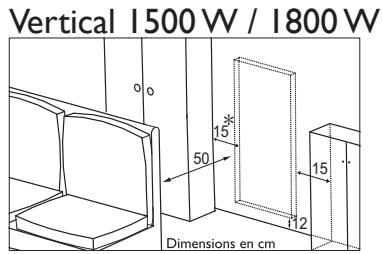

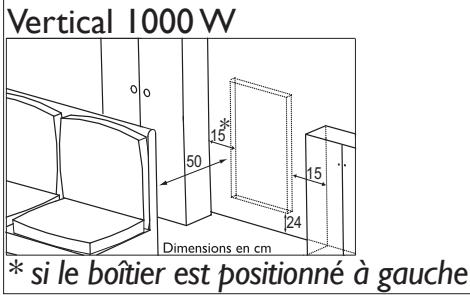

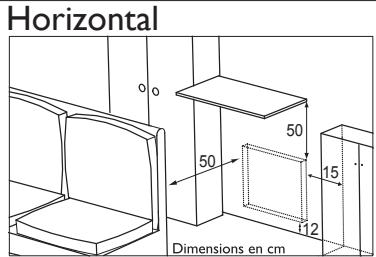

Respectez les distances minimales avec le mobilier pour l'emplacement de l'appareil.

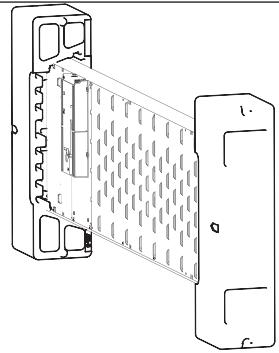

ÉTAPE 2: RETIRER LES SUPPORTS D'ACCROCHAGE

ModèleVERTICAL

Laissez le radiateur à plat au sol.
Enlevez le couvercle, conservez-le intact : l'intérieur sert de gabarit de pose.
3Ouvrez les rabats du fond du carton.

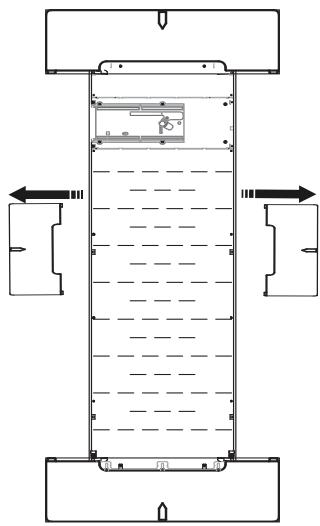

Retirez les cales situées au milieu du radiateur et laissez les autres sur le radiateur.

Utilisez la clé fournie avec le radiateur.

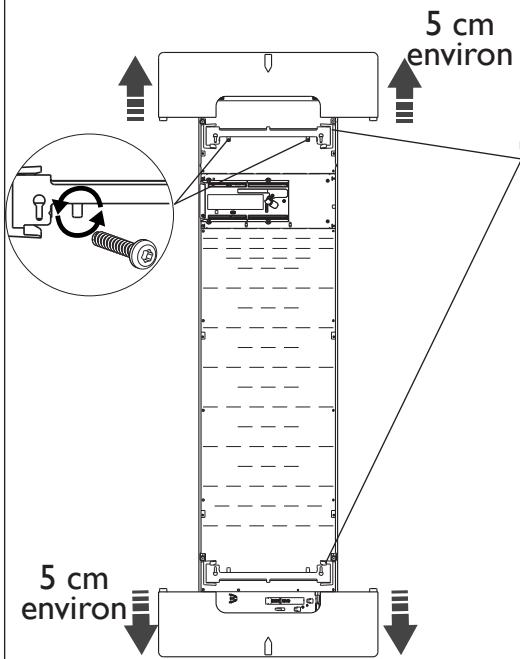

Retirez les 2 vis du support d'accrochage supérieur (ces 2 vis ne seront plus utiles et peuvent être revisées dans les trous d'origine).

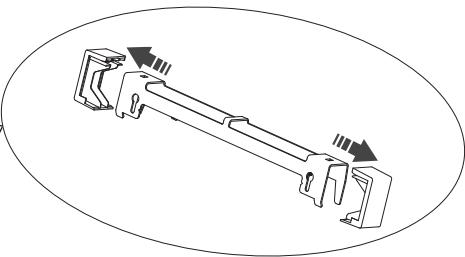

7Déclippez les caches plastique situés aux extrémités des supports d'accrochage. Conservezles.

Retirez le support supérieur et le support inférieur. Conservez les.

Reculez la cale supérieure et la cale inférieure d'environ 5 cm en de dégager l'accès aux supports d'accrochage.

ÉTAPE 3: MODIFIER LA POSITION DU BOITIER DE COMMANDE

Modèle VERTICAL

Par défaut, le boîtier de commande du radiateur est positionné à droite (l'appareil installé au mur).

Sur le modele VERTICAL,le boitier peut etre place a gauche. Pour cela, effectuez les operations suivantes :

Opérations à effectuer hors tension, radiateur à plat, face vers le sol.

Utilisez la clé fournie avec le radiateur.

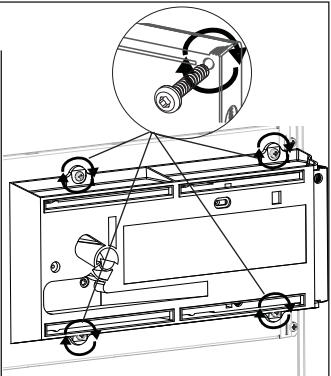

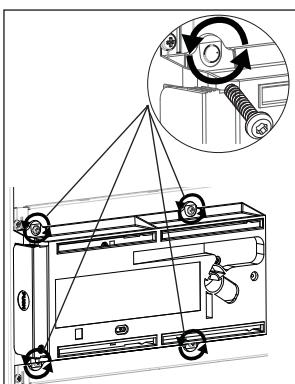

Retirez les 4 vis de fixation situées à l'arrière du support du boîtier de commande et conservez-les.

vues de l'arrière

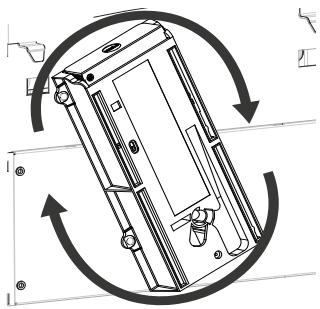

3 Faites pivoter le support du boitier d'un demi-tour à droite vers le haut.

Fixez le support du boitier avec les 4 vis.

5 Positionnez le radiateur dans ses 2 cales, sur le cotoe opposé au boitier.

vues de face

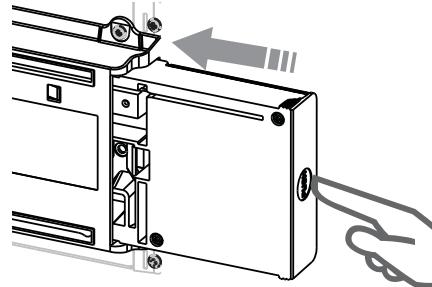

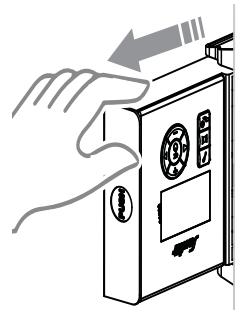

6Appuyez sur le coto du boitier pour le faire sortir du support.

Tirez le cote du boitier pour qu'il soit complètement visible.

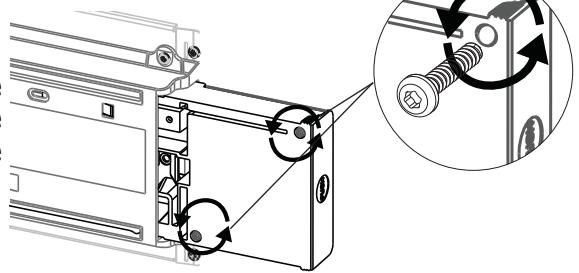

Retirez les deux vis de fixation de la partie arrirée du boitier de commande et conservez-les.

vues de l'arrière

vues de face

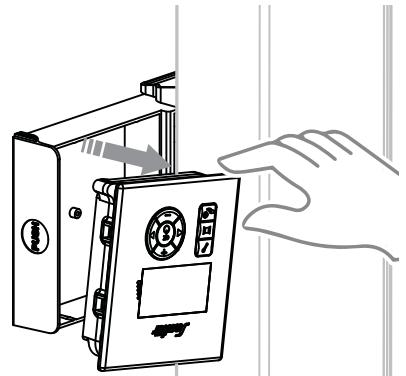

9Déboîtez la partie avant du boîtier de commande en la tirant légèrement.

Faites pivoter la partie avant d'un demi-tour à droite afin que l'écran soit positionné en haut.

1Placez le cable du boitier de commande dans son logement.

vues de face

12 Repositionnez la partie avant dans la partie arrêté du boîtier de commande.

vues de l'arrière

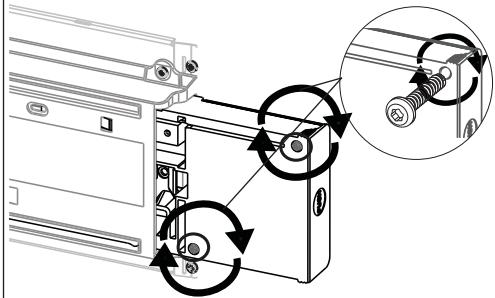

13 Remettez en place les deux vis de fixation de la partie arrriere du boitier de commande.

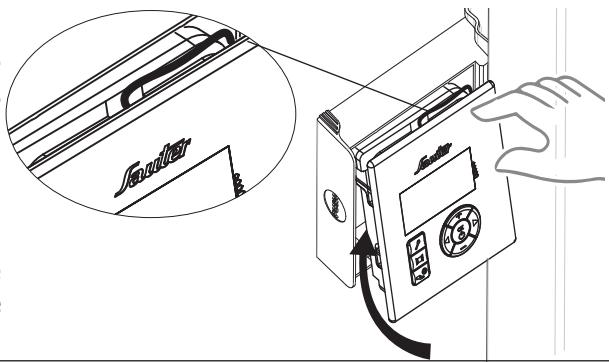

14 Appuyez sur le cote du boitier pour le faire entrer dans le support.

ÉTAPE 4: FIXER LES SUPPORTS D'ACCROCHAGE AU MUR

Modèle VERTICAL

Prévoyez des chevilles et des vis adaptées à votre type de mur et ayant une tenue minimale de 40 kg par point de fixation (les vis et les chevilles ne sont pas fournies).

1Prenez le couvercle de l'emballage et posez le au sol verticalement, face imprimée contre le mur.
Aidez-vous de la ligne en pointillés imprimée sur le rabat interieur en bas du couvercle pour repérer le milieu du radiateur.
Assurez-vous que le couvercle est bien de niveau.

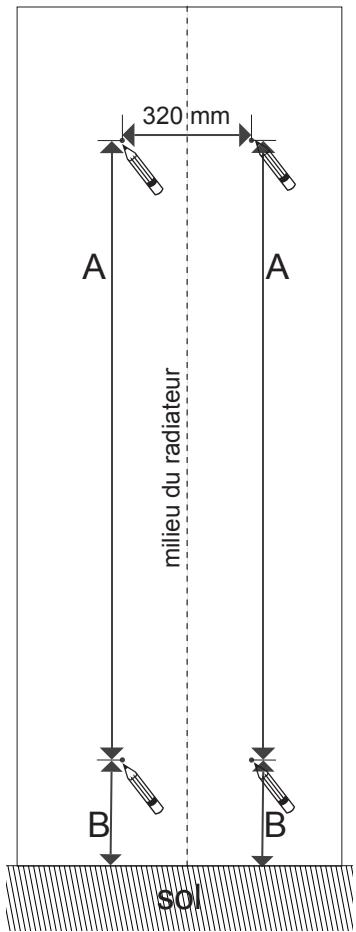

4 Repérez les 4 points de perçage pour la fixation du radiateur et pointez les avec un crayon.

Puissance	Poids	A	B
1000 W	25 kg	1025 mm	383 mm
1500 W	30 kg	1325 mm	263 mm
1800 W	35 kg	1535 mm	263 mm

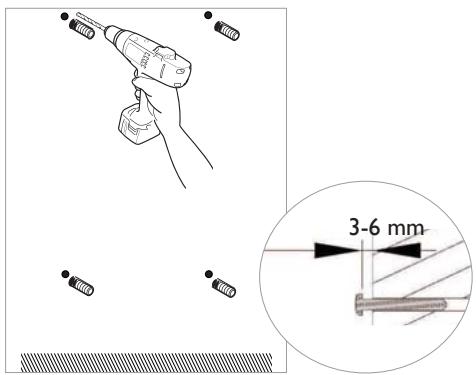

5Enlevez le couvercle et percez les 4 trous de fixation du radiateur et inserez les chevilles.
Insérez les vis dans les chevilles (laissez les vis dépasser de 6 mm maxi).

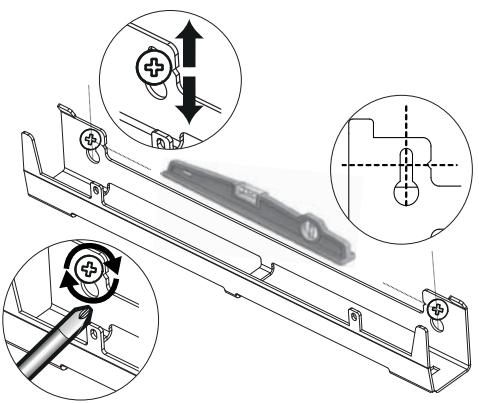

Positionnez les supports en faisant passer les têtes de vis par les boutonnières.
Avant vissage, alignez les repres du support d'accrochage bas avec les 2 vis.
Assurez-vous que les supports sont de niveau.
Vissez les supports.

Modèle HORIZONTAL

Prévoyez des chevilles et des vis adaptées à votre type de mur et ayant une tenue minimale de 40kg par point de fixation (les vis et les

chevilles ne sont pas fournies).

Posez la patte d'accrochage au sol et contre le mur.

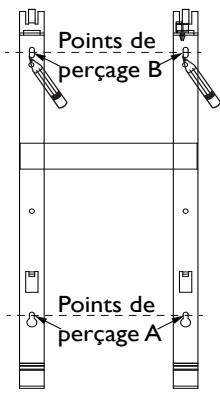

Repérez les points de perçage A. Les points de perçage A donnent la position des fixations inférieures.
Remontez la patte d'accrochage en l'alignant avec les points de perçage A pour repérer les points de perçage B.

Les points de perçage B donnent la position des fixations supérieures.

Percez les 4 trough et mettez des chevilles.

Utilisez des chevilles adaptées à votre type de mur.

5Positionnez et vissez la patte d'accrochage.

ÉTAPE 5 : RACCORDER LE RADIATEUR

Règles de raccordement

-L'appareil doit être alimenté en 230V Monophasé 50Hz.
- L'alimentation de l'appareil doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire.
- Le raccordement au secteur se fera à l'aide du cable de l'appareil par l'intémediaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le boîtier de raccordement à au moins 25 cm du sol.

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.

• L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm (30mA).
  -Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'eviter un danger.
  -Si vous utilisez le fil pilote (fil noir) et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est nécessaire de protégier l'alimentation du fil pilote sur ce différentiel.
  -Si vous voulez utiliser un délesteur,CHOISSEZ UN DÉLESTEUR à sortie fil pilote ou radiofréquence ou courant porteur. N'utilisez pas de délesteur à coupure d'alimentation secteur, afin de ne pas détériorer le thermostat.

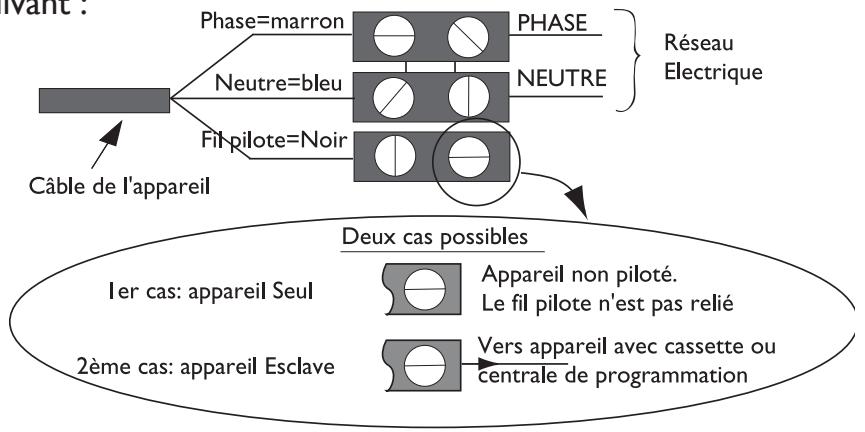

Scheme de raccordement du radiateur

• Coupez l'alimentation électrique et branchez les fils d'après le schéma suivant :

-Vous pourrait raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'unprogrammateur ou d'un gestionnaire d'énergie.

Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, précédez aux vérifications suivantes en fonction des modes choisis (Confort, Eco, ...) :

	CONFORT @	ECO ECO	HORS GEL @	ARRET DU CHAUFFAGE DELESTAGE	CONFORT -1°C @	CONFORT -2°C @
SIGNAL A TRAN- METTRE	—	—	—	—	←5' 3"	←5' 7"
MESURE ENTRE LE FIL PILOTÉ ET LE NEUTRE	0 volt	230 volts	-115 volts négative	+115 volts positive	230 volts pendant 3 s	230 volts pendant 7 s

ÉTAPE 6: FIXER ET VERROUILLER LE RADIATEUR SUR LES SUPPORTS D'ACCROCHAGE

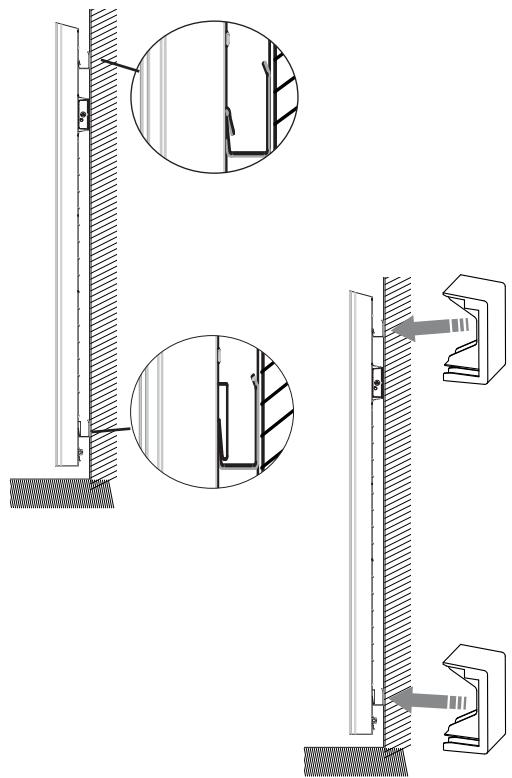

Modèle VERTICAL

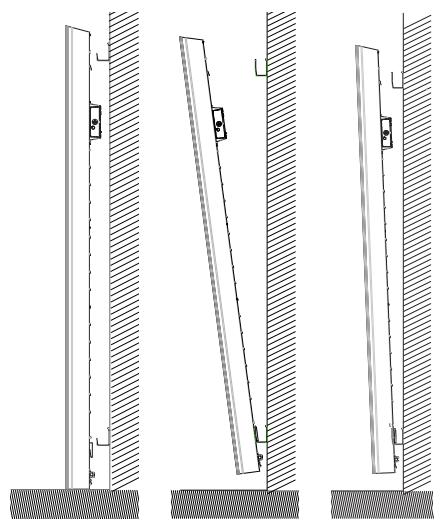

1Placez le radiateur au sol devant les supports d'accrochage.
Levez le radiateur pour poser les crochets inférieurs du radiateur sur le support d'accrochage bas.
Rapproche le haut du radiateur du support d'accrochage supérieur jusqu'au contact.

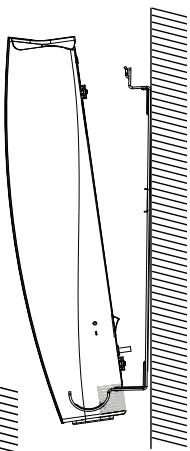

Levez légèrement le radiateur en le maintainant bien droit.
Rapprochelez haut du radiateur du mur.
6 Descendre légarement le radiateur.

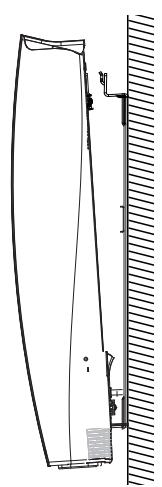

Posez les crochets supérieurs sur le support d'accrochage haut et les crochets inférieurs sur le support d'accrochage bas.
Verrouillez le radiateur sur les supports en clippant les 2 caches plastique superfieurs et les 2 caches plastique inférieurs pour garantir une bonne fixation.

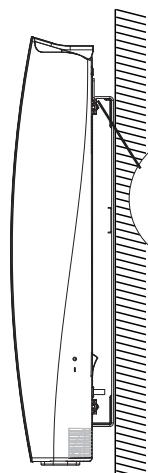

Modèle HORIZONTAL

Posez le radiateur sur la partie inférieure de la patte d'accrochage.
② Ramenez le radiateur vers la partie supérieure de la patte puis, en le relevant, introduizez la patte d'accrochage dans les trouss du radiateur.

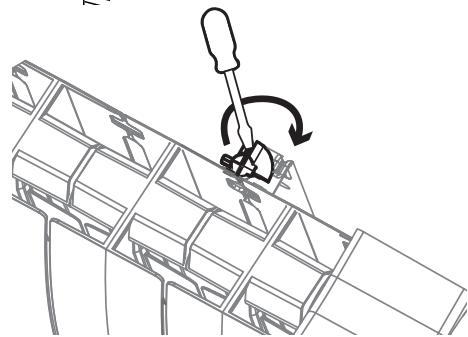

③ Tournez le verrou à l'aide d'un tournevis.
L'installation du radiateur est terminée.

ENTRETIEN

Avant toute action d'entretien, coupe l'alimentation électrique du radiateur.

Pour conserver les performances du radiateur, il est nécessaire, environ 2 fois par an, d'effectuer le dépoussiérage.

Ne jamais utiliser de produits abrasifs et de solvants.

Ce radiateur est rempli d'une quantité précise de fluide caloporteur. Ce fluide est inalterable et ne nécessite aucun entretien particulier. Les réparations nécessitant l'ouverture du réservoir de fluide ne doivent être effectuées que par un professionnel, le fabricant ou son service après-vente.

En cas de fuite, ce dernier doit être contacté.

Lorsque l'appareil est mis au rebut, le fluide doit obligatoirement etre déposé chez un collecteur de fluide usage.

Présentation

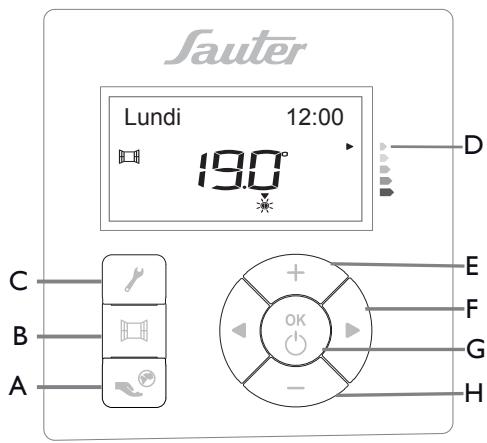

Le boîtier de commande

Pour plus de comport et d'économies, votre apparéil est doté d'un boîtier de commande à affichage digital. Il vous permet de régler toutes les fonctionnalités du radiateur.

Sur le modele VERTICAL,le boitier peut etre positionné à droite ou a gauche.

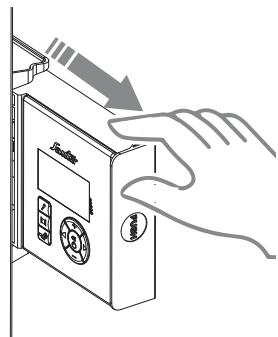

Pour acceder au boitier de commande, appuyez sur le cote du boitier. Il sort du support.

Tirez le cote du boitier jusqu'à ce que le boitier soit complètement visible.

Enlevez le film plastique de protection placé sur la façade du boîtier de commande. A Fonction Eco-citoyen

A Fonction Eco-citoyen
B Fonction Eco détention
C Programmation / Réglage du jour et de l'heure
D Eco indicateur
E Augmentation de la tempéra ture de consigne (température affichée sur l'écran)
F Changement de mode de chauffe/Défilament
G Mise en marche/Mise en veille/ Validation
H Abaissement de la température de consigne (température affi- chée sur l'écran)

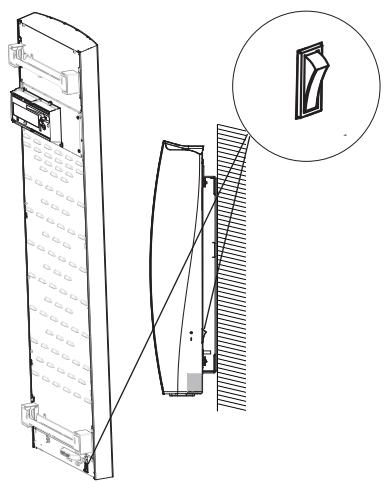

L'interrupteur

Un interrupteur marche/arrêt est situé à l'arrière du radiateur (à gauche sur le modele vertical, à droite sur le modele horizontal). Utilisez cet interrupteur uniquement pour un arrêt prolongé (hors périodes de chauffe).

A chaque utilisation de l'interrupteur un nouveau réglage du jour et de l'heure est nécessaire.

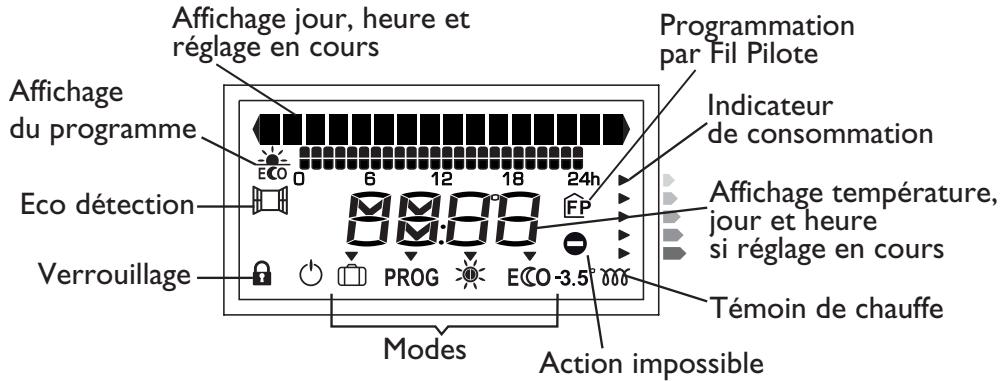

Les affichages

Les modes de chauffage

Modes		Utilisez ce mode	Page
ÉCO	Confort	Quand vous étés的前提. (La température Confort conseillée est de 19° C.)	21
	Eco	Pendant la nuit ou quand vous étés absent pour une courte durée (de 2 H à 48 H). (La température Eco conseillée est de 15.5° C.)	22
	Hors Gel	Quand vous étés absent plus de 48 H et que vous souhaitez maintainir une température minimum. (La température Hors Gel est fixée à 7° C (±3°C) et ne peut pas être modifiée.)	27
PROG	Programmation	Quand vous souhaitez que votre radiateur suive les ordres de la programmation enregistrree ou les ordres du système de programmation centralisée de votre installation. (La programmation enregistrée dans le radiateur est modifiable).	23
ÉCO	Confort -1° C	Quand vous souhaitez abaiser la température demandée en mode Confort d'1° C ou de 2° C.
ÉCO	Confort -2° C	Ces modes ne sont pas directement accessibles. Les ordres sont transmis par un système de programmation externe sur votre installation.

Utilisation

ÉTAT A LA PREMIÈRE MISE SOUSTENSION

L'interrupteur situé à l'arrière du radiateur est positionné sur I (marche).

Le radiateur est en mode Confort régla à 19^ C. La fonction Eco Detection est activée.

Si I'écran n'est pas éclairé, aucune action ne pourra être effectué. Pour éclairer I'écran, appuyez sur n'importe qu'elle touche.

La température Eco est régée à 15,5° C. Pour utiliser le mode Eco, appuyez sur jusqu'à ce que la flèche de sélection soit sur ECO. Validez en appuyant sur OK

METTRE EN MARCHE / ENVEILLE LE RADIATEUR

Pourmettre en marche le radiateur,faites un appui sur

Pourmettre en veille le radiateur,faites un appui long sur OK

OFF

L'écran affiche OFF, puis s'eteint.

RÉGLER LE JOUR ET L'HEURE

Afin de profiter au maximum des fonctions de votre radiateur, vous doivent régler le jour et l'heure.

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour acceder au menu réglage du jour et de l'heure, appuyez sur ↓.

(Réglage: J/H/Min) Validez en appuyant sur OK

Pour modifier le jour, appuyez sur + ou sur - .

+ OK -

Réglage : Jour LU Validez en appuyant sur OK

Pour modifier l'heure, appuyez sur + ou sur -

Réglage: Heure 1000 Validez en appuyant sur OK

Pour modifier les minutes, appuyez sur + ou sur - .

Réglage: Minute 1830 Validez en appuyant sur OK

Le réglage du jour et de l'heure est terminé.

(Réglage: J/H/Min) Appuyez sur /

Lundi 10:30 190 L'écran revient à son affichage principal.

MODIFIER LA LANGUAGE

Par défaut, le radiateur est régèle en français.

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour modifier la langue, ap-puyez sur

(Réglage: J/H/Min)

Appuyez sur où sur jusqu'à l'affichage de Réglage: Langue

+ OK - -

(Réglage: Langue) Validatez en appuyant sur OK

Pour modifier la langue, appuyez sur + ou sur -

English Validate en appuyant sur OK

Le réglage de la langue est ter-miné

(Set: Language) Appuyez sur /

Monday 12:00 190 L'écran revient à son affichage principal.

UTILISER LE MODE CONFORT

Ce mode vous permet d'obtenir la température ambiente souhaitation dans la piece lorsque vous âtes doivent.

L'éco-indicateur vous permet d'optimiser votre réglage (voir chapitre ECO INDICATEUR - INDICATEUR DE CONSOMMATION).

Plus la température indiquée sur l'écran est élevé, plus levoyant de l'éco-indicateur se décale vers le bas (indicateurs orange et rouge).

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour utiliser le mode Confort, appuyez sur ou sur jusqu'à ce que la flèche de seLECTION soit sur

Validate en appuyant sur OK

Confort actif

190

PROG ECO

COMMENT MODIFIER LA TEMPERATURE SOUHAITEE?

La température Confort conseillée est de 19^ (elle est comprise entre 12,5^ et 28^ .)

Pour modifier la températe, appuyez sur + ou sur -

Validez en appuyant sur

L'écran revient à l'affichage principal.

Le témoin de chauffe apparaît si la température ambiente est inférieure à cette affichée.

Attendez au minimum 6 heures pour que la température se stabilise.

UTILISER LE MODE ECO

Ce mode vous permet d'abaisser la température de consigne pendant la nuit ou pendant une absence comprise entre 2 heures et 48 heures.

Il s'agit d'un abaisissement par rapport à la température Confort.

La température Eco maximum est de 19^ (elle est comprise entre 12^ et 19^ ).

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

COMMENT MODIFIER LA TEMPERATURE SOUHAITEE?

Affichage Confort

Affichage Eco

Affichage Confort

Affichage Eco

-3,5°C : Écart conseillé entre la température Confort et la température ECO.

Si vous augmentez la température CONFORT, la température ECO ne change pas automatiquement.

PROG

UTILISER LE MODE PROGRAMMATION INTERNE

Le mode programmation PROG vous permet de programmer vos périodes de Confort et Eco.
Voussous pouvez utiliser la programmation interne pré-enregistrée en usine ou la modifier.

Par défaut, le radiateur est réglé pour suivre les ordres transmis par le Fil Pilote. Si vous souhaitez utiliser le mode programmation interne, vous doivent l'activer.

Programmation pré-enregistrée en usine :

COMMENT SELECTIONNER LA PROGRAMMATION INTERNE PRE-ENREGISTRée?

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Vous arriverez dans le pro- gramme du lundi.

(Sy vous ne souhaitez pas modi- fier la programmation pré-en- registrée, appuyez sur √. La programmation interne est se- lectionnée. Pour visualiser la program- mation pré-enregistrée sur chaque jour de la semaine, appuyez sur + ou sur - et appuyez sur √ pour sortir.

COMMENT MODIFIER LA PROGRAMMATION PRE-ENREGISTRée?

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour acceder à la programmation interne, reprenez au chapitre «Comment sélectionner la programmation interne pré-enregistrée?»

Vous étés dans la programma- tion hebdomadaire	(Prog: Hebdo 0 6 12 18 24h Validez en appuyant sur OK)	(Si vous souhaitez modifier la programmation du Lundi, ap- puyez sur OK)
La première année du Lundi est en ECO	Si vous nevolution zrien modifier, appuyez sur ↓ pour passer à l'heure suivante. Pour passer en √ sur une-heure programme en ECO, appuyez sur + : ■ s'affiche Appuyez sur ↓ pour passer à l'heure suivante. Pour passer en ECO sur une-heure programme en √, appuyez sur - : ■ s'affiche Appuyez sur ↓ pour passer à l'heure suivante.	Prog:Lundi Eco0 6 12 18 24h ECO 0 6 12 18 24h Eco0 0 6 12 18 24h
Vous avez modifié la programmation du Lundi, validez en appuyant sur OK	+ OK -	(Prog:Lundi,Eco:8 12 18 24h

Vous foulez modifier un autre jour de la semaine.

Prog: Mardi 0 6 12 18 24h Appuyez sur + pour passer au jour suivant

Procedez de la même façon par un appui sur + pour passer en - pour passer en Ecco. Validez en appuyant sur OK.

Pour sortir du menu, appuyez sur

COMMENT UTILISER LE MODE PROGRAMMATION INTERNE?

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour utiliser le mode Pro- grammation interne, appuyez sur ↓ ou sur ↓ jusqu'à ce que la flèche de sélection soit sur PROG

+ OK -

Mode Prog actif 190 PROG ECO Validez en appuyant sur OK.

En fonction du jour et de l'heure dans lesquels vous vous trouvrez, la programma-tion est en °C ou en ECO

Lundi 16:30 PROG 12 18 24h 15.5° ECO-3.5° exemple: Lundi, 16h30 : le radiateur fonctionne en ECO

Lundi 20:00 190° PROG °C Lundi, 20h00 ; le radiateur fonctionne en °C

Si vous étés en mode PROG, vous pouvez modifier la température Eco ou Confort directement en appuyant sur + ou sur - . Validatez en appuyant sur OK.

PROG

UTILISER LE MODE PROGRAMMATION EXTERNE

Si vous n'utilise pas la programmation interne au radiateur, vous pouvez utiliser une programmation externe par Fil Pilote ou courant porteur ou radiofréquence (fil pilote de l'appareil connecté au fil pilote de l'installation ou connecté à une interface courant porteur ou radiofréquence).

Pour utiliser le mode programmation externe, vous doivent l'activer.

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour acceder au mode Pro- grammation Externe, appuyez sur

/

(Réglage: J/H/Min)

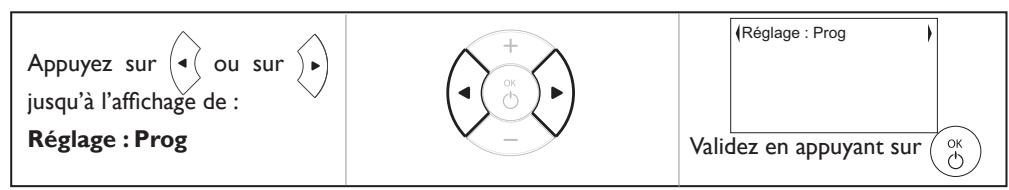

Appuyez sur (ou sur) jusqu'à l'affichage de : Réglage : Prog

+ OK -

(Réglage : Prog) Validez en appuyant sur OK.

Pour sélectionner la program-mation externe, appuyez sur+ ou sur - jusqu'àl'affichage de :Prog:FP

+OK-

(Prog FP)PValidez en appuyant sur OK.

Vous avez sélectionné la pro- grammation externe pour tous les jours de la semaine.

(Réglage:Prog) Appuyez sur

Lundi 12:00 190* L'écran revient à son affichage principal

Pour utiliser le mode pro-grammation Externe, appuyez sur (ou sur) jusqu'à ce que la flèche de sélection soit sur PROG

+ OK -

(Mode Prog actif )190 ① PROG ECO Validez en appuyant sur OK. Fp s'affiche. Le radiateur suit les ordres de la programmation externe

En cas d'absence d'ordre sur le fil pilote, le radiateur fonctionne en Lors du passage de a ECO, le temps de basculement est de l'ordre de 12 secondes. Les ordres et Delestage sont prioritaires par rapport aux modes ECO, et PROG

UTILISER LE MODE HORS GEL

Ce mode vous permet de maintainir une température minimum dans votre piece pendant une absence supérieure à 48 heures.

La température Hors Gel [ ] est réglée à 7^ C (± 3^ C) et ne peut pas être modifiée.

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Validez en appuyant sur OK s'affiche, la temperature est maintainue a 7^

UTILISER LES FONCTIONS D'ÉCONOMIES D'ENERGIE

ECO DÉTECTION DÉTCTION D'OUVERTURE ET DE FERMETURE DE FENÊTURE

La fonction ECO DETECTION detecte les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres.

Si vous oubliez d'eteindre votre radiateur lors de l'ouverture prolongée d'une fenêtre, la fonction [permet d'y pallier et évite à votre radiateur de chauffer inutillement.

Le radiateur passé automatiquement en mode Hors Gel (7°C) lorsqu'il détecte une fenêtre ouverte et remonte à la température de consigne lorsqu'il détecte sa fermeture (le temps de détction est variable).

Votre radiateur réagit aux ouvertures et fermétures de fenêtre, en fonction de plusieurs variables, dont notamment :

• la température souhaïée dans la piece,
• la température extérieure,
• la configuration de votre installation (emplacement de votre radiateur par rapport à la fenêtre).

En déetectant l'ouverture et la fermeture de la fenêtre, la fonction

vous permet d'adopter naturellement un geste eco-citoyen : ne pas chauffer inutillement votre logement lorsque vous l'arez, pour plus de comfort et d'économies.

Nos you deconseillons l'usage de la fonction ECO DÉTECTION dans les couloirs et dans les pièces situées à proximé d'une porte d'entrée donnant sur l'extérieur ou dans le garage.

COMMENT ACTIVER / DÉSACTIVER LA FONCTION ÉCO DETECTION ?

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour activer la fonction Eco Détction, appuyez sur □,

(Aerat. auto. ON 190° La détction est activée

Pour désactiver la fonction Eco Détction, ap-puyez sur ☑.

(Aerat. auto. OFF 190° * La détction est désactivée

ECO-CITOYEN

La fonction Eco-citoyen vous permet de régler votre radiateur à la température optimale, juste équilibre entre votre comfort et vos économies.

La température est fixée à 19^ C ( ± 0,5^ C ) en et 15,5^ C ( ± 0,5^ C ) en ECO

COMMENT ACTIVER LA FONCTION ECO-CITOYEN?

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour activer la fonction Eco-citoyen, appuyez sur Eco Citoyen s'affiche puis disparait après quelques secondes.

1 Eco Citoyen 190° Le radiateur chauffe à 19° C en et à 15,5° C en ECO

ECO INDICATEUR

INDICATEUR DE CONSOMMATION

La consommation d'un apparéil de chauffage électrique dépend, entre autres, de la température démandée. La température préconisée par les pouvoirs publics est de 19^ , en × 15.5^ en ECO.

La fonction "éco-indicateur" vous permet de vous positionner par rapport à cette température re-commandée.

Ainsi, en fonction de la température demandée :

• Si la flèche noire de l'écran se positionne devant le 2^ème pictogramme orange ou le rouge, vous aurez un comportement plus responsable en abaisant significativement votre température demandée.
• Si la flèche noire de l'écran se positionne devant le ler pictogramme orange, vous aurez un comportement plus responsable en abaissant légerement votre température demandée.
• Si la flèche noire est devant le pictogramme vert, vous étes à la température recommendée et vous avez d'ores et déjà un comportement responsable.

Afin d'éviter toutes manipulations intempétives du boîtier de commande, nous vous conseillons de le verrouiller.

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pourverrouillerlescommandes,faites un appui long enmeme temps sur OK

Verrouillage et s'affichent Les régles ne sont pas modifiables

Pour déverrouiller les commandes, faites un appui long, en même temps sur et

Déverrouillé s'affiche.
Les réglages sont modifiables.

LIMITER LA TEMPERATURE CONFORT

Afin d'éviter toute manipulation intempéstive du boîtier de commande, vous pouvez limiter la température Confort Maxi réglée en usine à 28^ C.

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour modifier la tempéature Confort maxi, faites un appui long en même temps sur OK et sur +

Appuyez sur pourCHOISIR VOITE TEMPERATUREmaxi

Appuyez sur OK pour valider

L'écran revient à son affichage principal

Si vous augmentez la tempé
rature Confort au-delà de la
tempéuration Maxi besoin,
s'affiche

Appuyez sur OK pour valider

L'écran revient à son affichage principal

AJUSTER LA TEMPERATURE

Après plusieurs heures de chauffe, il est possible, en fonction de votre installation, que vous releviez une température différente de cette affichée sur votre radiateur.

Dans ce cas, vous pouvez etalonner le thermostat du radiateur.

La valeur d'étalonnage est comprise en -2^ et +2^

Exemple : Si la température ambiente est de 20^ C et la température affichée sur le radiateur est de 18^ C, il faut ajouter +2^ C.

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour etalonner le radiateur, faites un appui long en meme temps sur 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 兴 0 jusqu'à l'affichage de :

Offset

Vous pouvez désirir votre valeur d'étalonnage.

Appuyez sur + ou sur - pourCHOISIR la valeur d'etalonnage.

L'écran revient à son affichage principal.

DELESTAGE

Nos apparéils sont compatibles avec différents systèmes de délestage.

Vou ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos apparéils. Des coupures d'alimentation électrique intempéstives et répétées peuvent provoquer une usure prématurée et une dépréciation des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant.

Lors des périodes de délestage, le radiateur affiche : Delestage.

Il revient ensuite à son mode de fonctionnement initial.

Delestage

RETOURAU RÉGLAGE DE BASE USINE

Vous pouvez revenir au réglage de base usine (température recommende, programmation initiale).

Avant toute action, faites un appui sur une des touches afin d'éclairer l'écran.

Pour revenir au réglage de base usine, appuyez en même temps sur sur et sur jusqu'à ce que tous les affichages apparaissent sur l'écran, puis relâchéz

L'écran revient à l'affichage d'origine.

EN CAS DE PROBLEM

PROBLÈME RENCONTRÉ	VÉRIFICATION À FAIRE
Modèle vertical : Le boîtier de commande ne sort pas du support.	Appuyez sur le côté du boîtier (voir chapitre «Présentation»).
L'écran du boîtier de commande ne s'allume pas.	Vérifiez que l'interrupteur situé à l'arrière du radiateur est bien sur l (marche). Vérifiez que le radiateur est bien alimenté électriquement.
La température d'am-biance est différente de celle affichée sur le radiateur.	Il est nécessaire d'attendre 6 heures au minimum pour que la température se stabilise. Il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur le radiateur (un écart de 0,5° C est normal). Dans ce cas, vous poupez ajuster la température (voir chapitre «Ajuster la température»).
Le radiateur ne chauffe pas (l'écran s'allume).	Vérifiez que le mode est bien activé. Si vous étés en programmation, vérifie que la programmation est en mode Si le radiateur affiche Délestage, vérifie le délesteur. Si la température de l'air ambient de la piece est plus élevé que la tempé-rature de consigne, il est normal que l'appareil nechauffe pas (le témoin de chauffe n'est pas allumé).
Le radiateur ne chauffe pas assez.	Augmentez la température en appuyant sur la touche + . Si le réglage est au maximum, faites les vérifications suivantes : -Vérifiez si un autre mode de chauffage existe dans la piece. -Assurez-vous que votre radiateur nechauffe que la piece (porte fermée). -Faites vérifier la tension d'alimentation de l'appareil. -Vérifiez si la puissance de votre radiateur est adaptée à la taille de votre piece (nous vous préconisons en moyenne 100 W/m2 pour une hauteur depla-fond de 2,50 m ou 40W/m3).
Le radiateur chauffe tout le temps.	Vérifiez que le radiateur n'est pas situé dans un courant d'air (porte ouverte à proximité, sortie d'air par la connexion électrique murale (sortie de cable)) ou que le réglage de la température n'a pas été augmenté. Coupez l'alimentation de l'appareil (fusible, disjoncteur, interrupteur) pendant environ 1 minute, rallumez-le puis faites un retour au réglage de base usine (voir paragraphe «Retour au réglage de base usine').
Le voyant de chauffe apparaît sur l'écran quand le radiateur est en mode ECO.	Ce fonctionnement est normal. Si la température ambiente est inférieure à la température ECO, le radiateur chauffe pour maintainir cette température ECO.
Le radiateur chauffe alors que la fenêtre est ouverte.	Il peut y avoir un laps de temps entre l'ouverture de la fenêtre et l'arrêt de la chauffe (environ 15 minutes). Si ce laps de temps vous paraït trop long, vous pouze passer en mode [ ] manuellement.
Le radiateur met du temps àCHAuffer.	La résistance électrique chauffe le fluide qui se met progressivement et de façon naturelle en circulation à l'intérieur de l'appareil.Les propriétés d'inertie du fluide font que la température de surface de l'apareil n'atteint un niveau optimal qu'au bout de 15 min au minimum, ceci suivant la température ambiente et des déperditions de la pièce lors de la mise en chauffe de l'appareil.
Le boîtier de commande est chaud.	Il est normal que le boîtier de commande soit chaud quand le radiateur fonctionne. Les Températures de surface et des composants sont conformes à la norme NF Électricité Performance.
Le radiateur est très chaud en surface.	Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Électricité Performance. Si toutefois vous jugez que votre appareil est toujours trop chaud, vérifie que la puissance est adaptée à la surface de votre pièce (nous你们 préconisons 100 W/m2 pour une hauteur sous plafond de 2,50 m ou 40W/m3) et que l'appareil n'est pas placé dans un courant d'air qui perturberait sa régulation.
Le voyageant ◆ s'affiche quand vous augmentez la température.	La température Confort Maxi est limitée (voir chapitre «Limiter la température comfort').Vous étés en mode ECO et vous ne pouvez pas augmentez la température ECO au-delà de la température ◆.
Le voyageant -3.5° appaïrt en mode ECO.	Le voyageant -3.5° apparait seulement quand la différence de température de consigne entre ◆ et ECO est égale à 3,5° C.Cet écart de 3,5° C est préconisé pour faire des économies d'énergie mais est toutes modifiable.
Des traces de salis-sures apparaisent sur le mur autour du radiateur.	Les salissures sont liées à la mauvaise qualité de l'air ambient (utilisation d'une cheminée, de bougies, fumées de cigarettes...). Il est conseilé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc.). Ces salis-sures ne justifiient pas le remplacement sous garantie de l'appareil.
Pour les appeareils équipés d'un système de programmation ou piloté par l'intémidaire du fil pilote :
Le radiateur ne suit pas les ordres de programmation externes.	Assurez-vous de la belle utilisation de la centrale de programmation (voir notice d'utilisation).Vérifiez que le radiateur est en mode Programmation et que le programme externe ◆ est attribué au jour souhaité de la semaine.

Si vous n'avez pas réussi à résoudre votre problème, contactez un professionnel en vous munissant préalablement des références de votre apparéil relevantes sur la plaque signalétique (code commercial (C), numéro de série (E)) de la température de la pierce et de cette système de programmation eventuel.

RFL3 - MA115 - U0525946-A

BACHATA

Radiateur à inertie

EXISTEN VERSIONS HORIZONTAL ET VERTICAL

• La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
  SAUTER assure l'échange ou la fourniture des pieces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
• Les déteriorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
• Les dispositions des prsentes conditions de garantie ne sont pas exclusives du besoine, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'appliquent en tout etat de cause dans les conditions des articles 1641 et suivants du code civil.
• Présenter le présence certificat uniquement en cas de réclamation auprès du distributeur ou de votre installer, en y joignant votre facture d'achat.

Enregistrez votre produit en ligne sur www.mon-sauter.com

Pour bénéficier d'un espace en ligne spécifique à votre produit avec :

• Notice
• Video d'installation
  Guide produit
• Garantie
  Aide à la prise en main
• et des rappels d'entretien par mail

Main d'oeuvre et Déplacement

Pèces
électriques

Avant d'appeler Sauter Service, munissez-vous des informations suivantes indiquées sur la plaque signalétique située sur le côte de l'appareil.

TYPE DE L'APPAREL :

N° DE SÉRIÉ :

DATE D'ACHAT :

I've you,
à chaque instant.

www.sauter-service.com

N°Cristal 0977424242

^ du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00
