Caractéristiques techniques	MSI MEG Z490 Godlike, chipset Intel Z490, socket LGA 1200, support des processeurs Intel Core de 10ème génération.
Format	ATX (305 mm x 244 mm)
RAM	4 slots DIMM, support jusqu'à 128 Go de DDR4, fréquence jusqu'à 4800 MHz (OC).
Connectivité	3 x PCIe 3.0 x16, 1 x PCIe 3.0 x1, 6 x SATA III, 3 x M.2 slots (NVMe).
Ports USB	USB 3.2 Gen 2 Type-A et Type-C, USB 3.2 Gen 1, USB 2.0.
Audio	Codec audio HD, 7.1 canaux, amplificateur de casque ESS Sabre.
Utilisation	Idéale pour les gamers et les utilisateurs de PC hautes performances, compatible avec le overclocking.
Maintenance et réparation	Vérifier régulièrement les mises à jour du BIOS, nettoyage des composants pour éviter la surchauffe.
Sécurité	Protection contre les surtensions, sécurités matérielles intégrées.
Informations générales	Garantie de 2 ans, support technique disponible, documentation fournie dans l'emballage.

FOIRE AUX QUESTIONS - MEG Z490 Godlike MSI

Comment mettre à jour le BIOS de la MSI MEG Z490 Godlike ?

Téléchargez la dernière version du BIOS depuis le site officiel de MSI. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et entrez dans le BIOS en appuyant sur 'Delete' au démarrage. Utilisez l'outil M-FLAT pour sélectionner le fichier sur la clé USB et suivez les instructions à l'écran.

Quels sont les types de mémoire RAM compatibles avec la MSI MEG Z490 Godlike ?

La MSI MEG Z490 Godlike prend en charge la RAM DDR4 jusqu'à 4800 MHz (OC). Assurez-vous d'utiliser des modules de mémoire compatibles avec le profil XMP pour des performances optimales.

Comment résoudre un problème d'affichage sur la MSI MEG Z490 Godlike ?

Vérifiez que la carte graphique est correctement installée dans le slot PCIe. Assurez-vous que tous les câbles d'alimentation sont correctement connectés. Essayez de réinitialiser le BIOS en retirant la pile de la carte mère pendant quelques minutes.

Comment connecter des disques durs NVMe sur la MSI MEG Z490 Godlike ?

Installez vos disques durs NVMe dans les slots M.2 de la carte mère. Assurez-vous de retirer le dissipateur thermique si nécessaire et de bien visser les disques en place. Configurez ensuite le BIOS pour détecter les nouveaux disques.

Comment optimiser le refroidissement de la MSI MEG Z490 Godlike ?

Utilisez les connecteurs de ventilateur disponibles sur la carte mère pour connecter des ventilateurs supplémentaires. Vous pouvez également configurer les courbes de vitesse des ventilateurs dans le BIOS pour un meilleur contrôle de la température.

Que faire si la carte mère ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée à la carte mère et qu'elle fonctionne. Assurez-vous que le bouton d'alimentation fonctionne et que les câbles ne sont pas endommagés. Testez avec une autre alimentation si possible.

Comment configurer le Wi-Fi sur la MSI MEG Z490 Godlike ?

Assurez-vous que l'antenne Wi-Fi est correctement installée sur les connecteurs de la carte mère. Accédez aux paramètres réseau de votre système d'exploitation pour rechercher et vous connecter à votre réseau Wi-Fi.

La MSI MEG Z490 Godlike prend-elle en charge le multi-GPU ?

Oui, la MSI MEG Z490 Godlike prend en charge le multi-GPU via NVIDIA SLI. Assurez-vous que vous avez installé deux cartes graphiques compatibles et que vous avez activé SLI dans le panneau de configuration NVIDIA.

MODE D'EMPLOI MEG Z490 Godlike MSI

Merci d'avoirCHOsi la carte mere MSI® MEG Z490 GODLIKE. Ce manuel fournit une rapide presentation avec des illustrations explicatives qui vous aideront à assembler votre ordinateur. Des tutoriels video sont disponibles pour certaines etapes. Cliquez sur le lien fourni pour regarder la video sur votre téléphone ou votre tablette. Vous pouze également acceder au lien en scannant le QR code qui lui est associé.

БыICTpbIи cTapT

Informations de sécurité 3

Spécifications 4

Specifications du connecteur JCORSAIR1 11

Contenu 12

Panneau arrriere Entre / Sortie 13

Tableau explicatif de l'etat de la LED du port LAN 13

Configuration des ports audio 13

Realtek Audio Console 14

Installation des antennes 16

Vued'ensemble des composants 17

Socket processeur 18

Slots DIMM 19

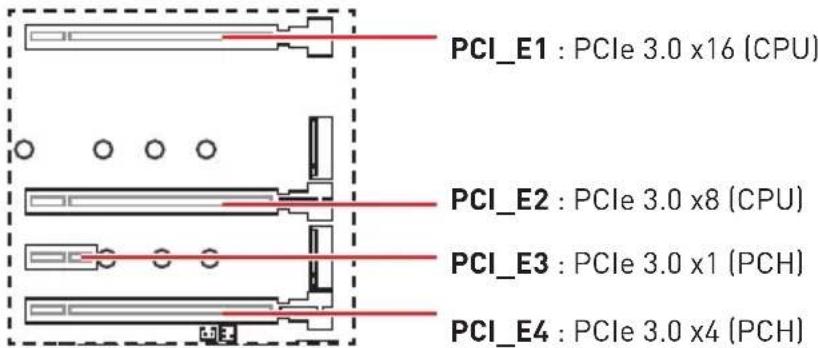

PCI_E1~4: Slots d'extension PCIe 20

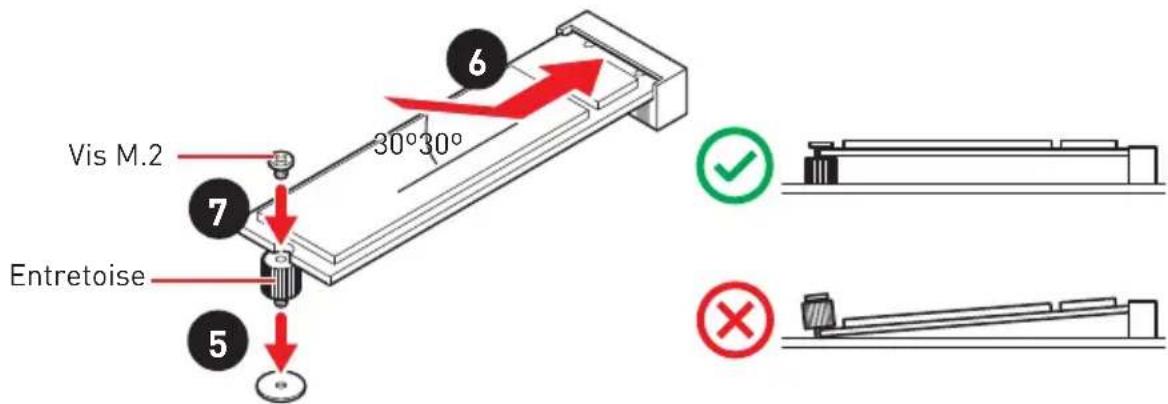

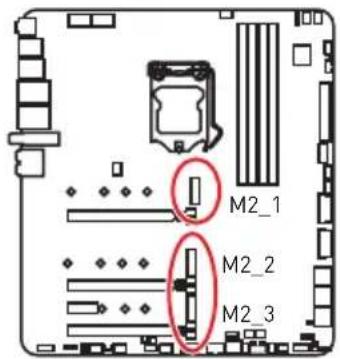

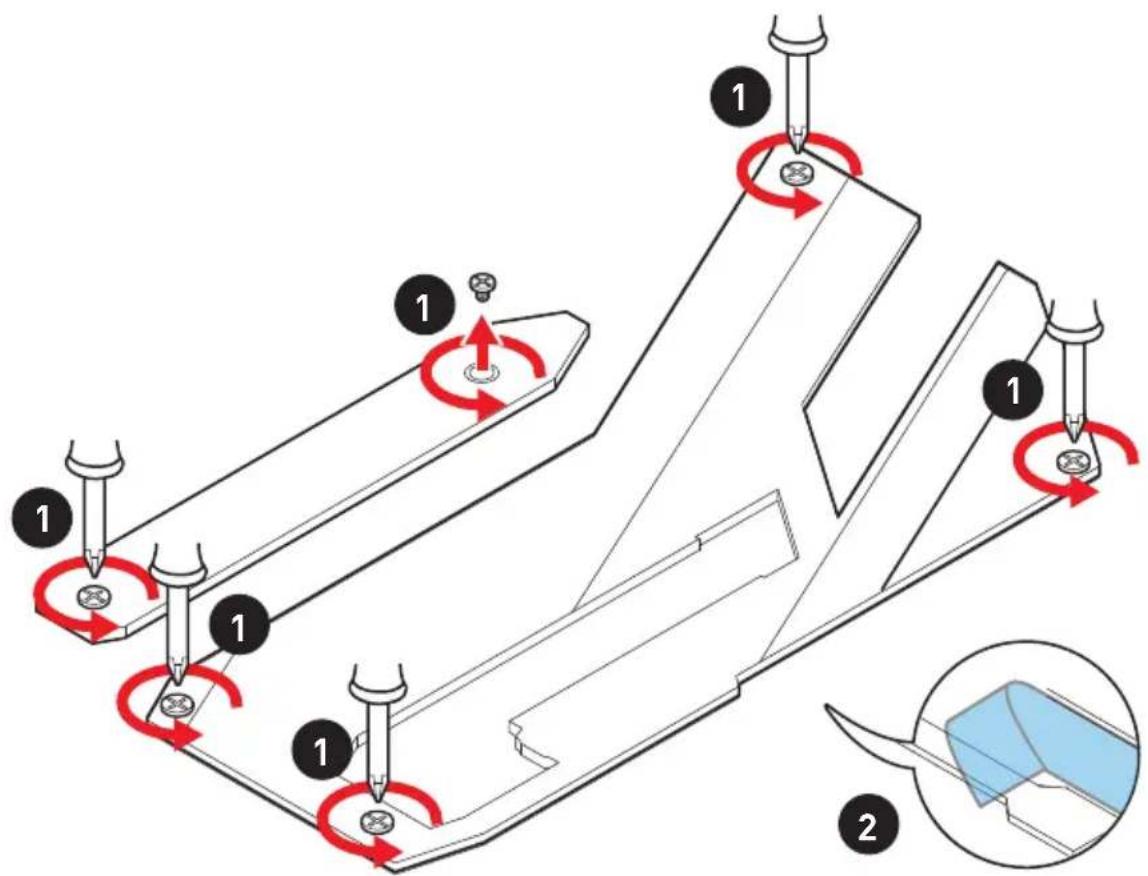

M2_1~3: Slots M.2 (Touche M) 21

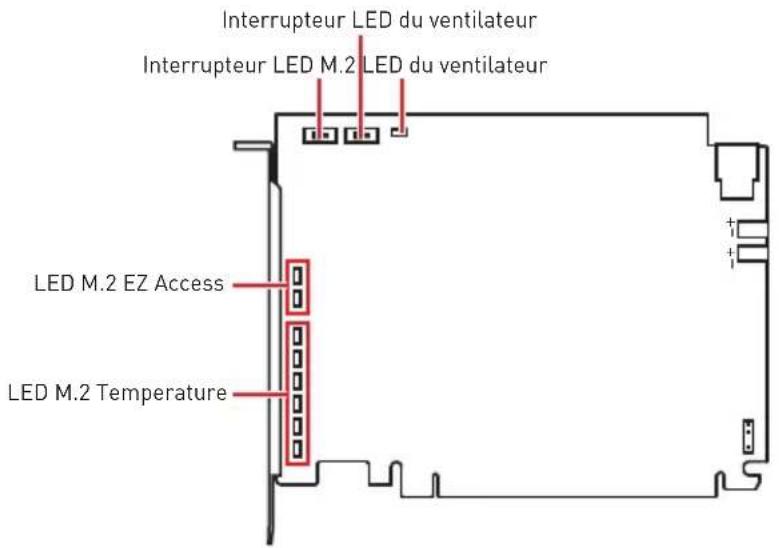

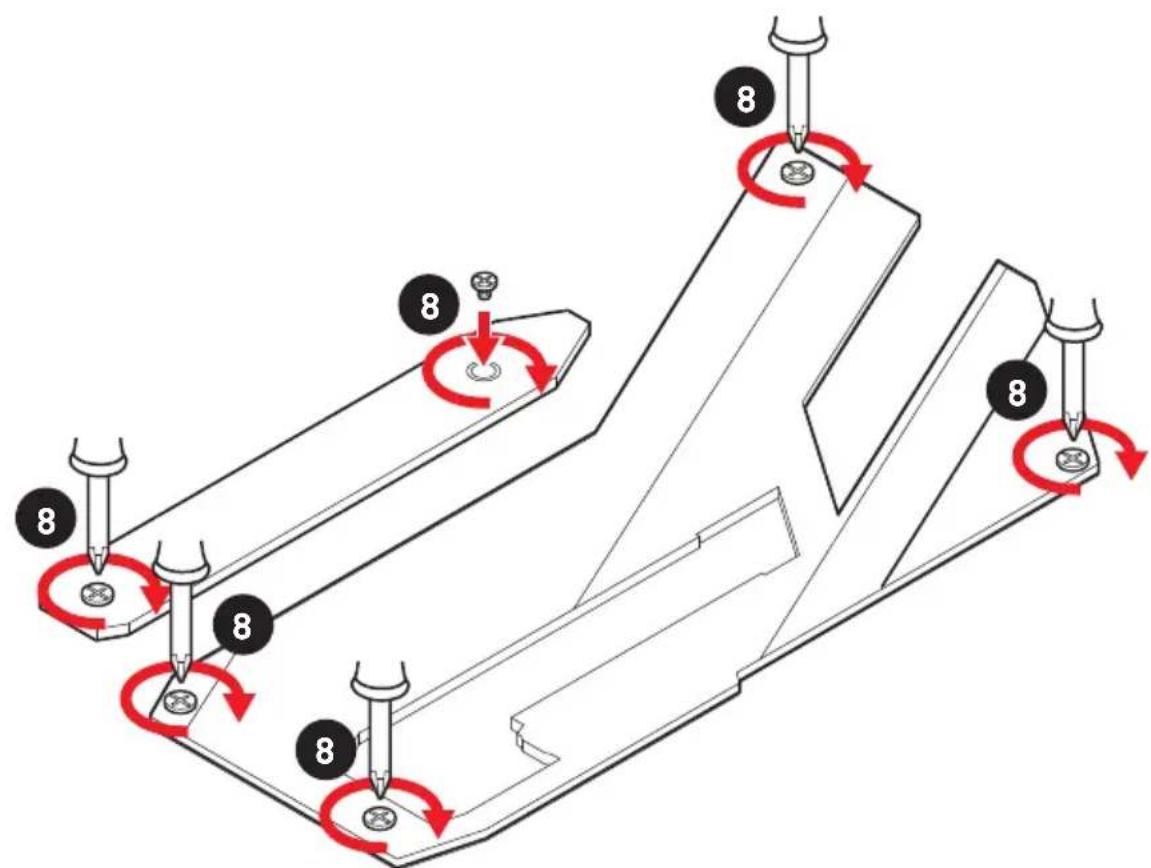

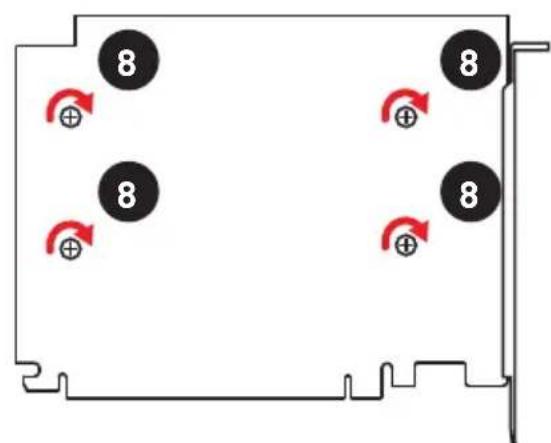

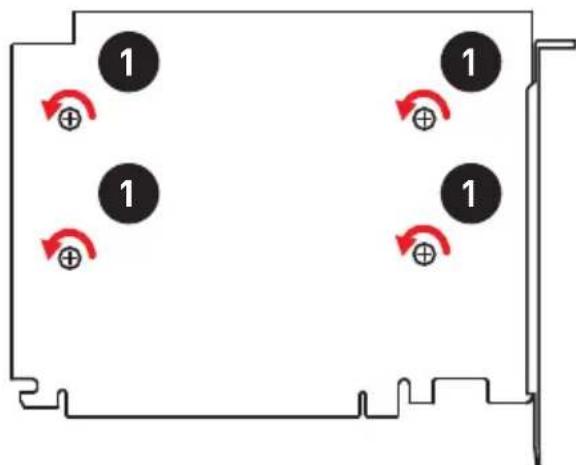

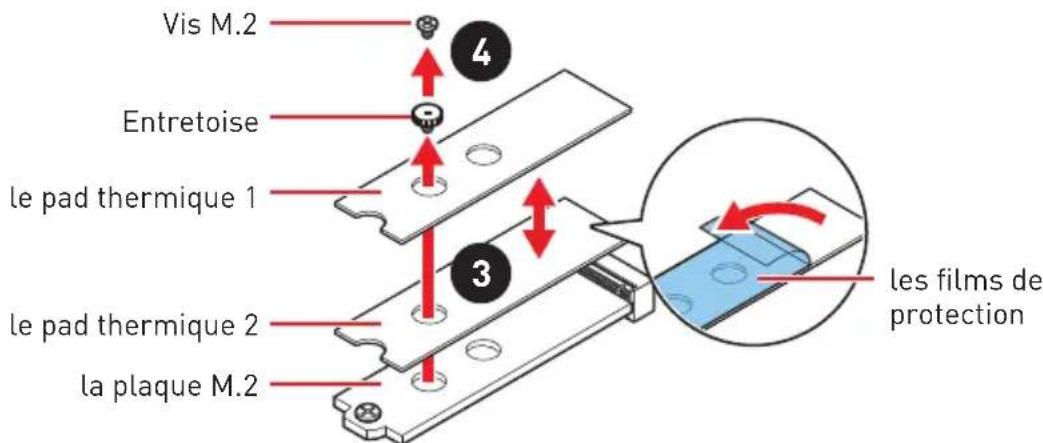

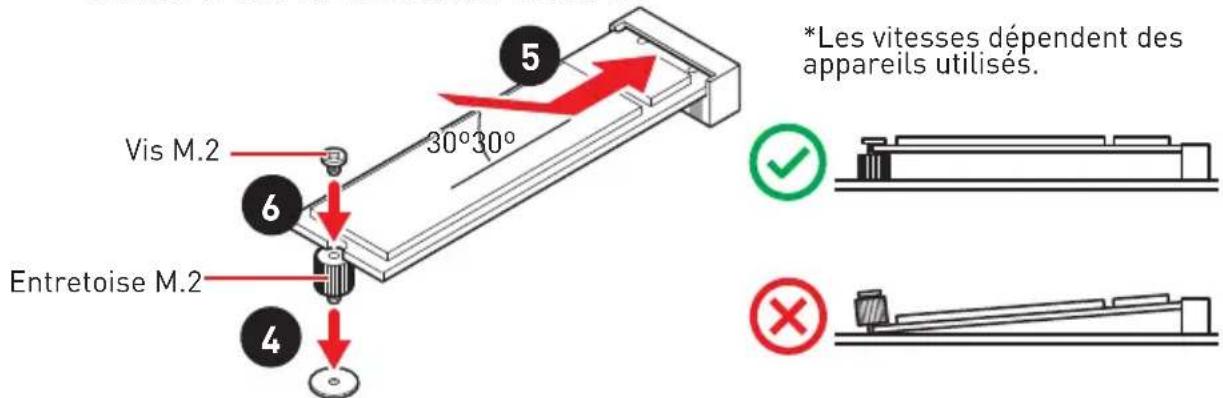

Installation de la carte M.2 XPANDER-Z Gen4 S 24

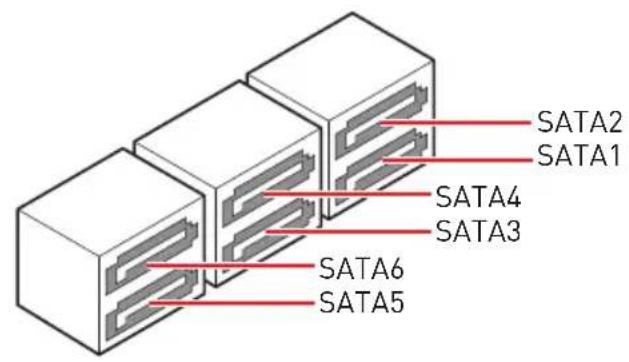

SATA1~6:Connecteurs SATA 6Gb/s 27

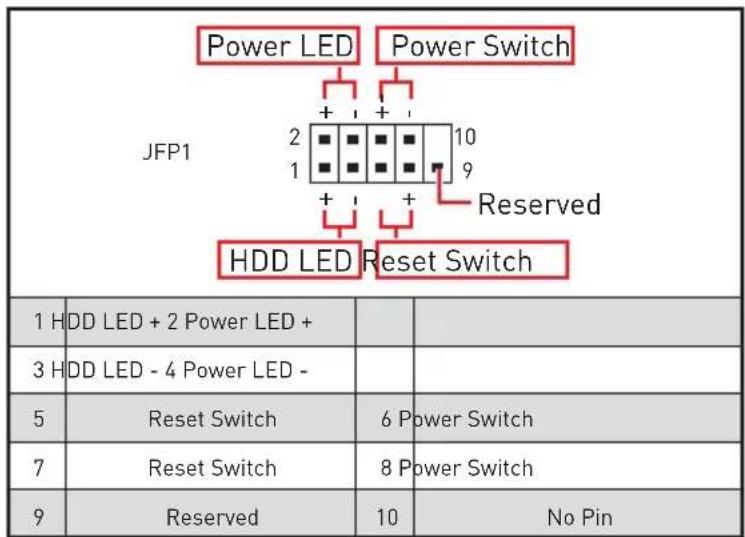

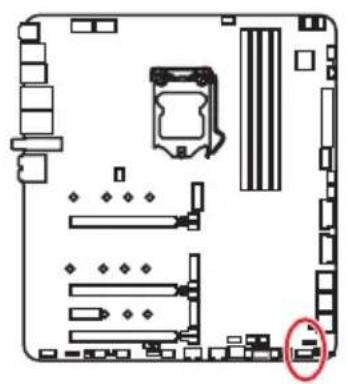

JFP1, JFP2: Connecteurs de panneau avant 27

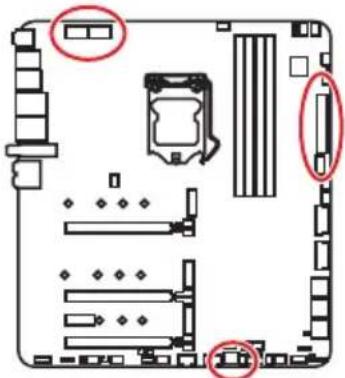

CPU_PWR1~2,ATX_PWR1,PCIE_PWR1:Connecteurs d'alimentation. 28

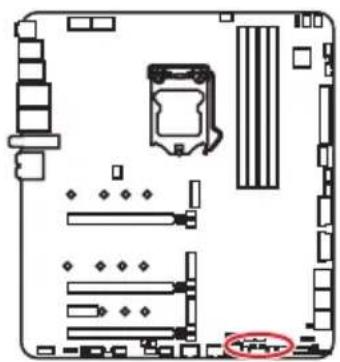

JBLK_U1, JRATIO_U1: Connecteur Fréquence de base et Ratio 29

OC_FS1:Bouton OC Fail Save 29

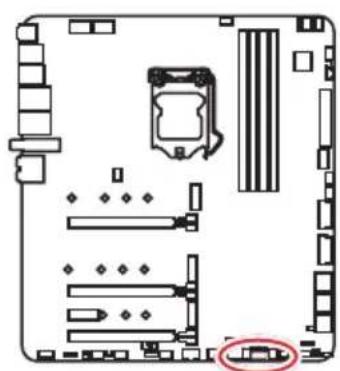

OC_RT1:Bouton OC Retry 29

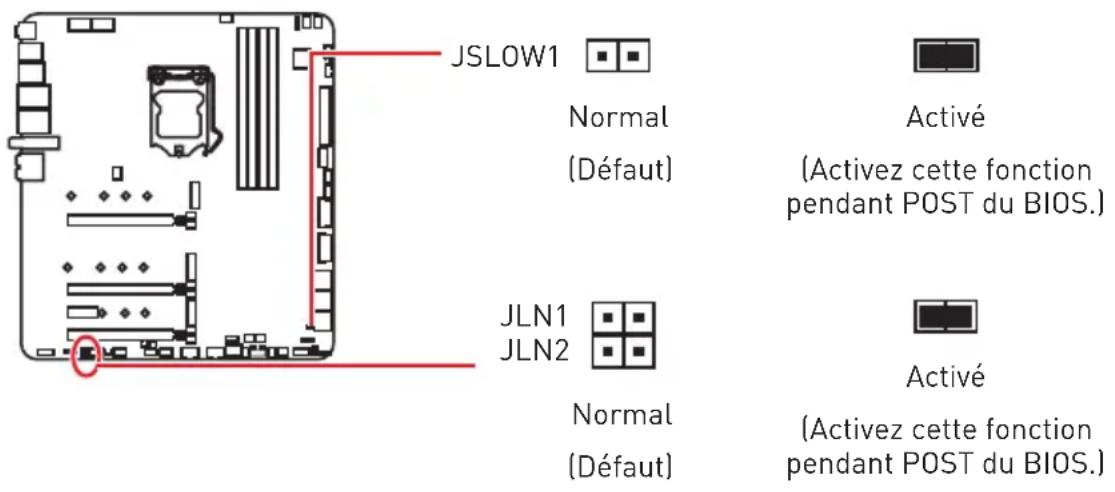

JSLOW1: Cavalier de démarriage du mode ralenti 30

JLN1~2: Cavalier de démarrage à basse température 30

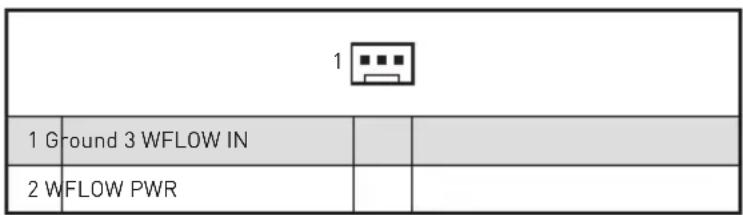

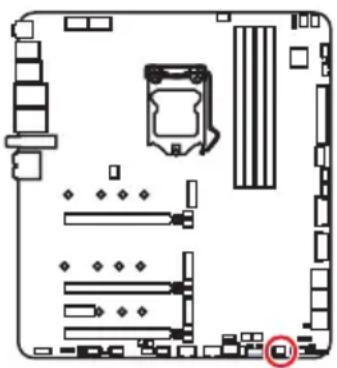

W_FLOW1: Connecteur de débitmètre d'eau. 30

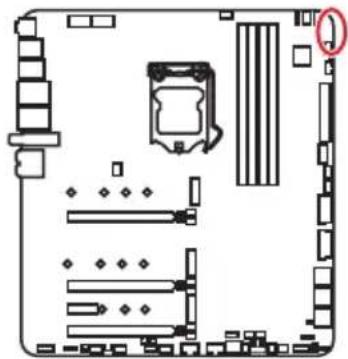

V-Check Points Lite 31

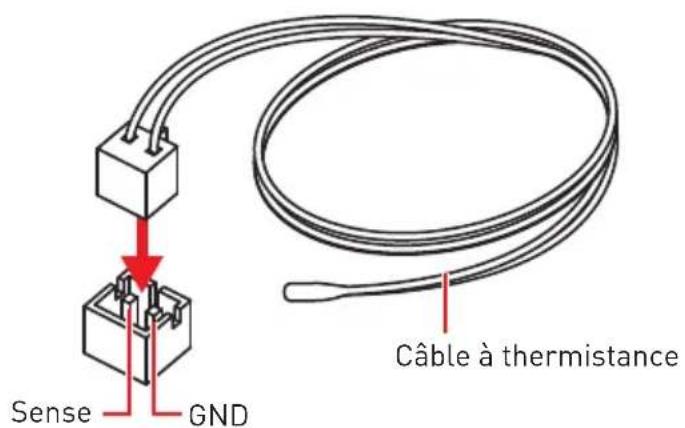

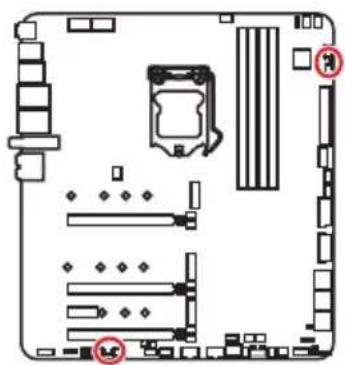

T_SEN1~2: Connecteurs de capteur thermique 31

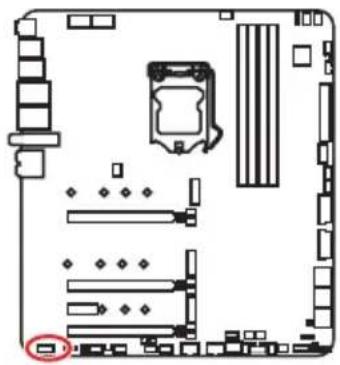

JAUD1:Connecteur audio avant. 31

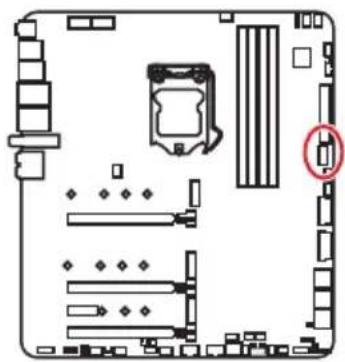

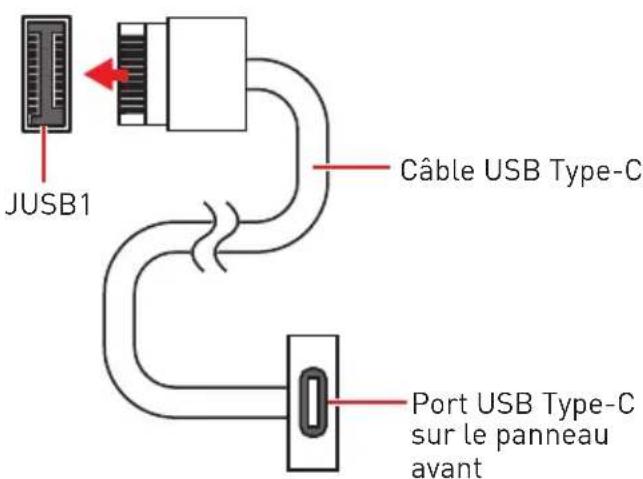

JUSB1: Connecteur USB 3.2 Gen 2 10Gb/s Type-C 32

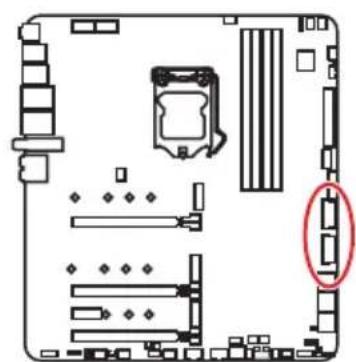

JUSB2~3: Connecteurs USB 3.2 Gen 15Gb/s 32

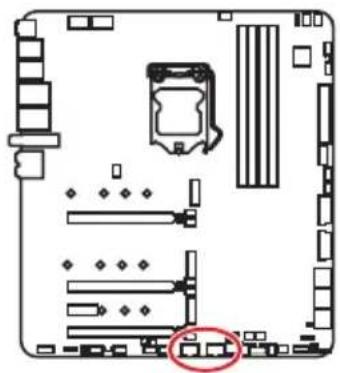

JUSB4~5: Connecteurs USB 2.0 33

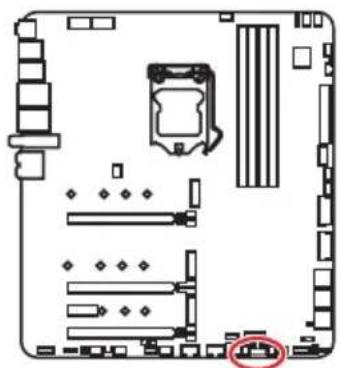

JTPM1:Connecteur de module TPM. 33

CPU_FAN1, PUMP_FAN1, SYS_FAN1~8: Connecteurs pour ventilateurs. 34

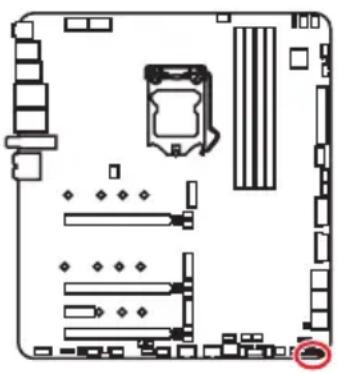

JCI1:Connecteur intrusion chassis 35

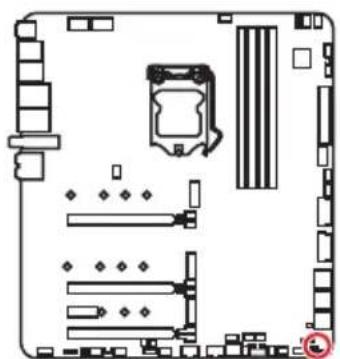

JBAT1: Cavalier Clear CMOS (Réinitialisation BIOS) 36

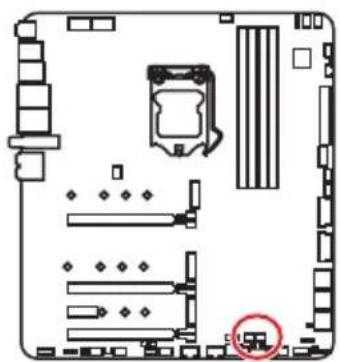

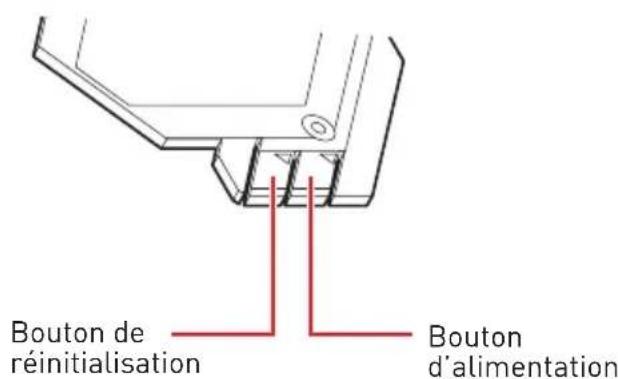

POWER1, RESET1: Boutons d'alimentation et de réinitialisation 36

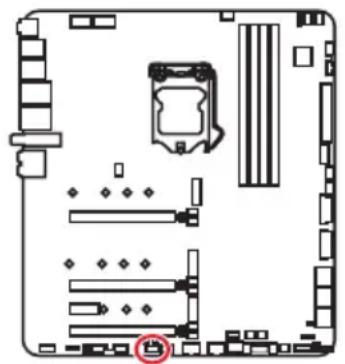

BIOS_SW1:Interrupteur Multi-BIOS 37

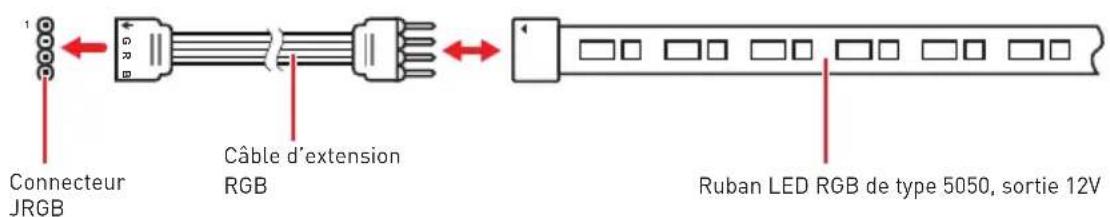

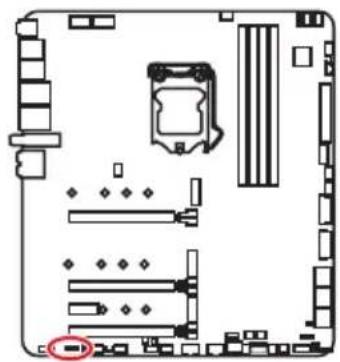

JRGB1:ConnecteursLED RGB 38

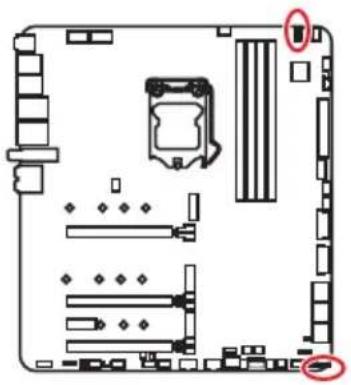

JRAINBOW1~2: Connecteurs LED RGB addressables 39

JCORSAIR1:ConnecteurCORSAIR 40

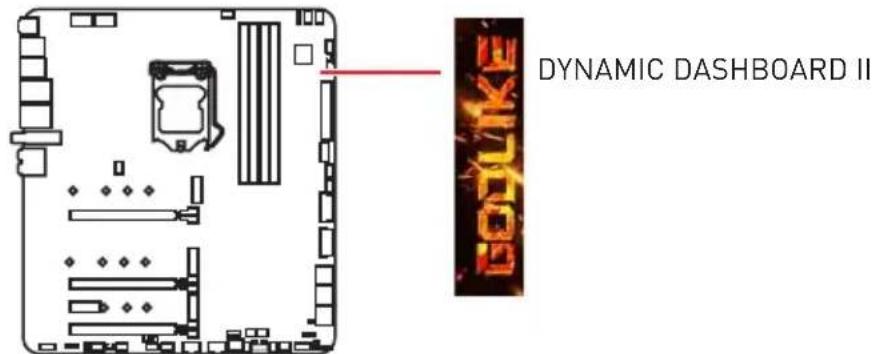

DYNAMIC DASHBOARD II (Panneau de contrôle dynamique) 41

Tableau d'etat du DYNAMIC DASHBOARD II 41

Indicateurs LED embarqués 42

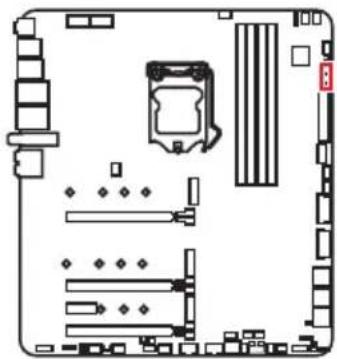

EZ Debug LED 42

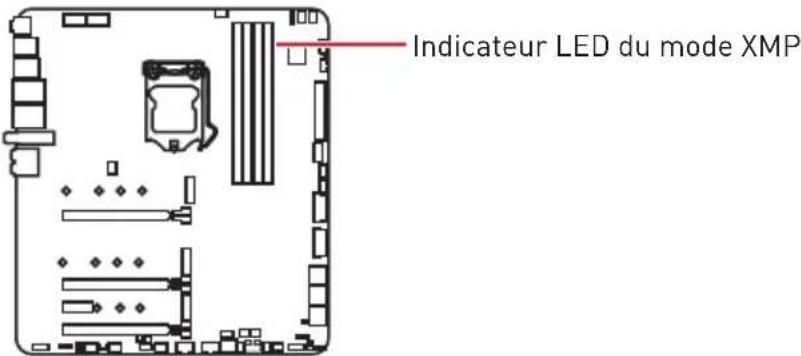

Indicateur LED du mode XMP 42

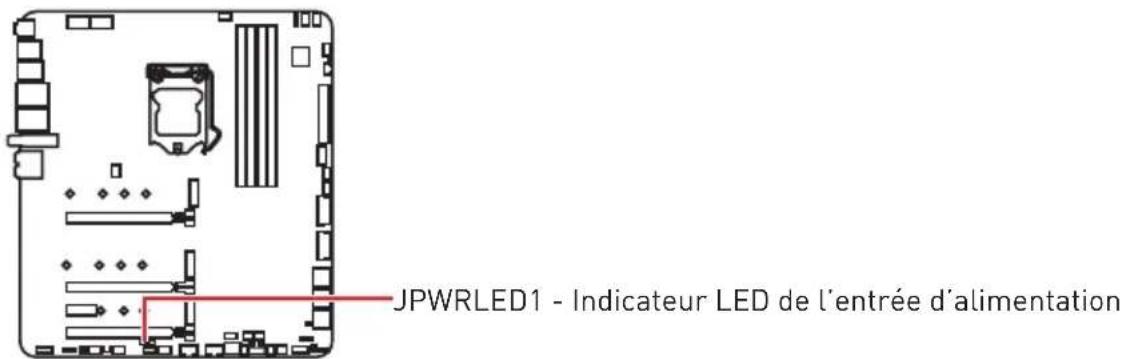

JPWRLED1: Indicateur LED de l'entrée d'alimentation 42

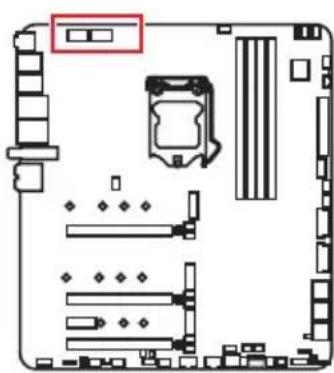

Voyant LED d'alimentation du processeur 43

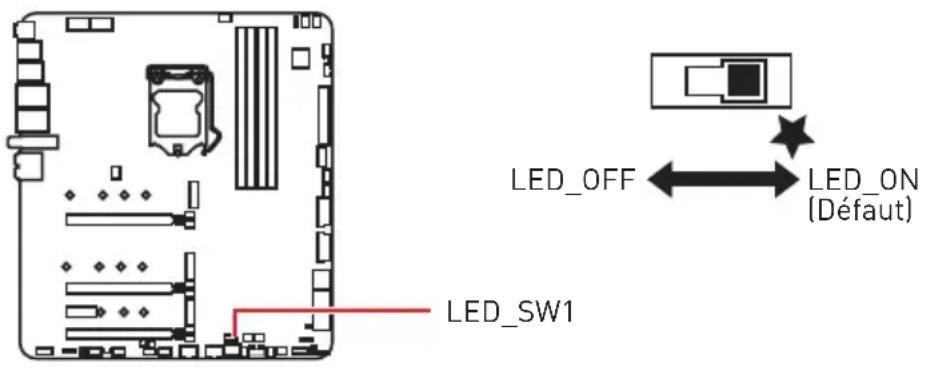

LED_SW1: Contrôle EZ LED 44

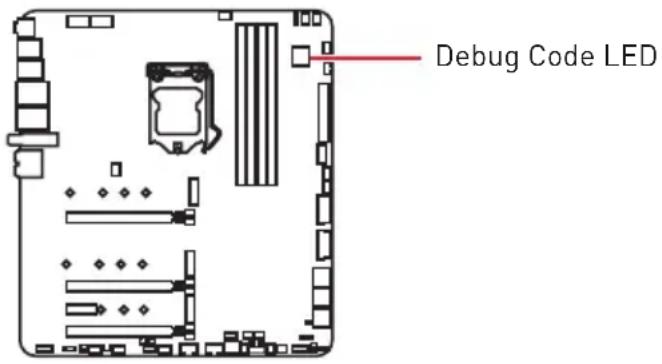

Debug Code LED 44

Tableau des caractères hexadécimaux 44

Phase de démarriage 44

Tableau de Debug Code LED 45

Température du cœur CPU / socket CPU / Système / MOS / PCH. 49

Installer OS, Pilotes et Utilitaires 50

Installer Windows 10 50

Installer les pilotes 50

Installer les utilisaires 50

UEFI BIOS 51

Configuration du BIOS 52

Entrer dans l'interface Setup du BIOS 52

Réinitialiser le BIOS. 53

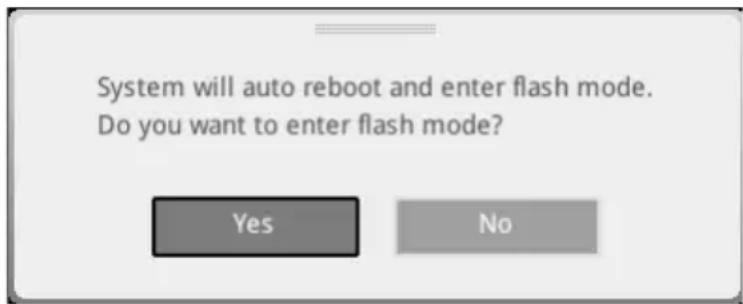

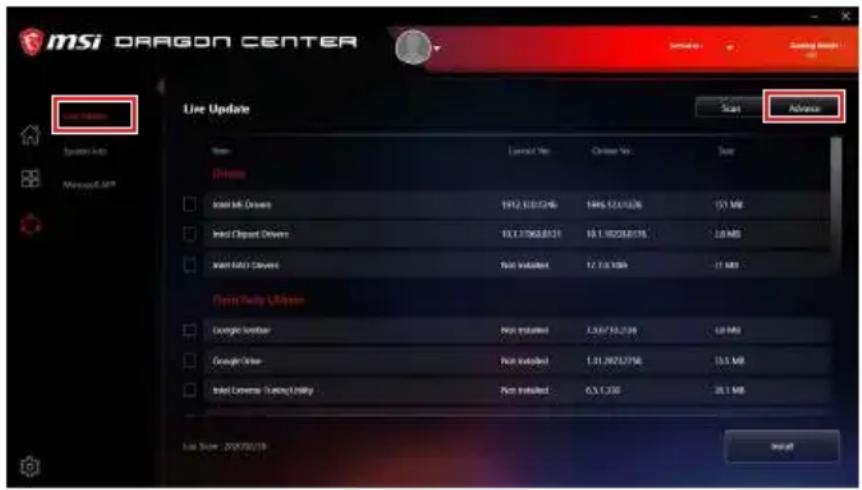

Mettre le BIOS à jour 53

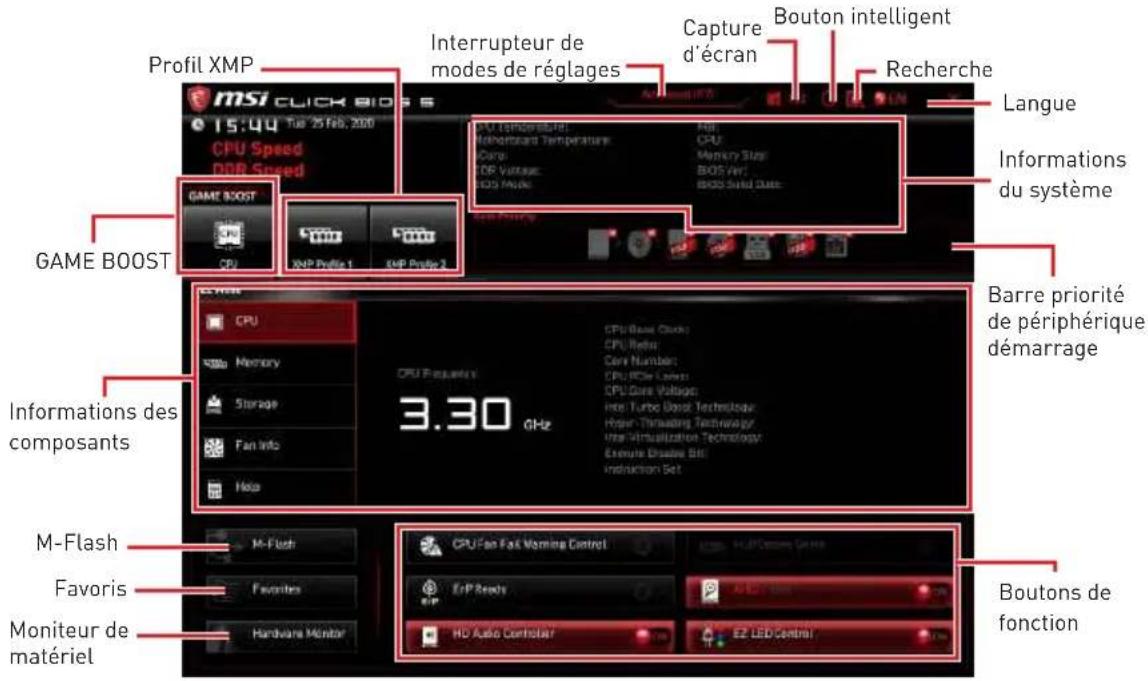

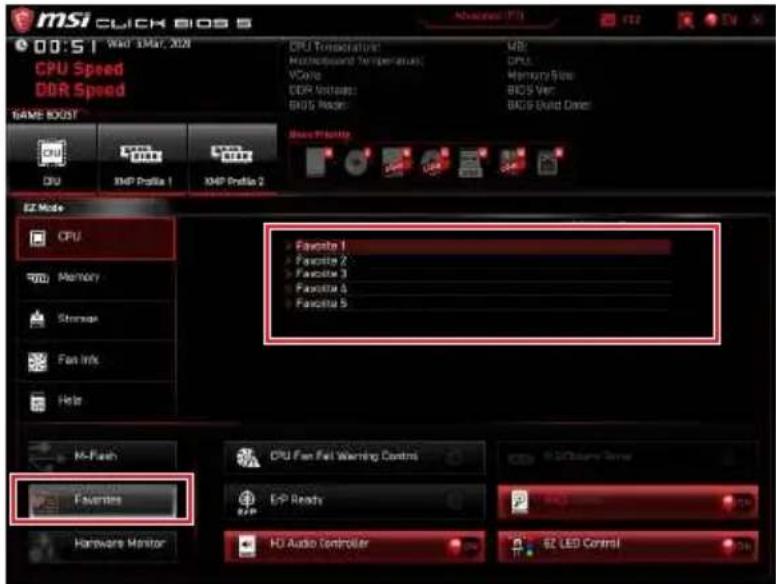

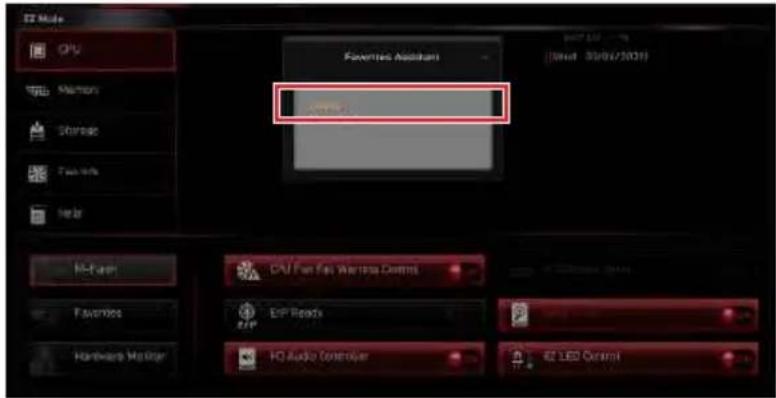

EZ Mode (mode simplifié) 55

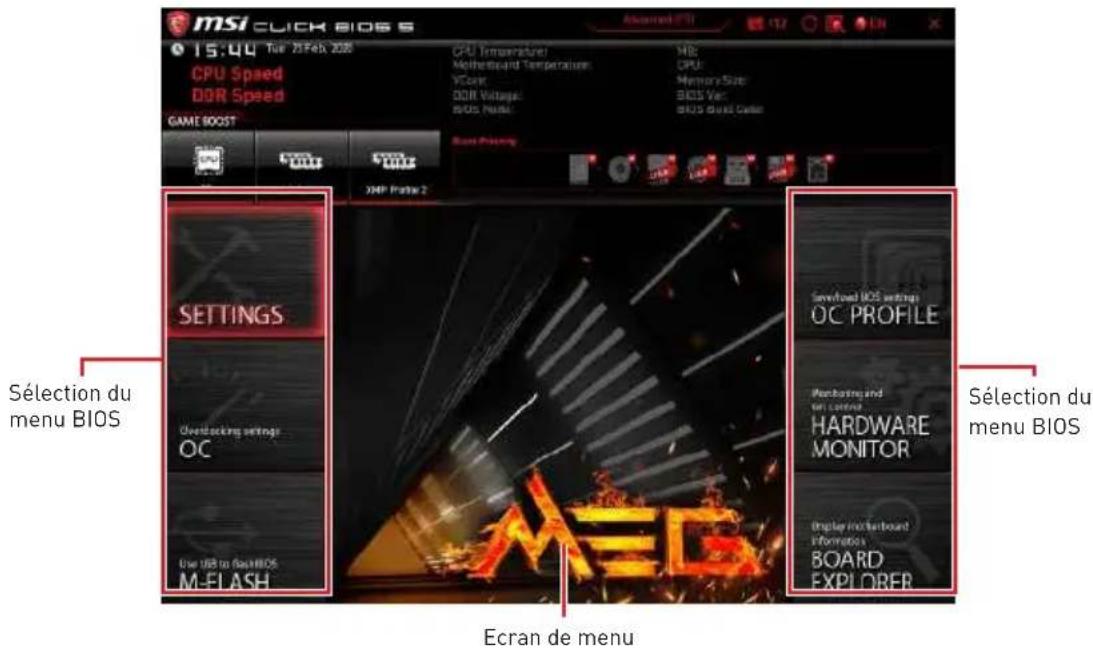

Advanced Mode (mode avancé) 59

OC Menu (menu overclocking) 60

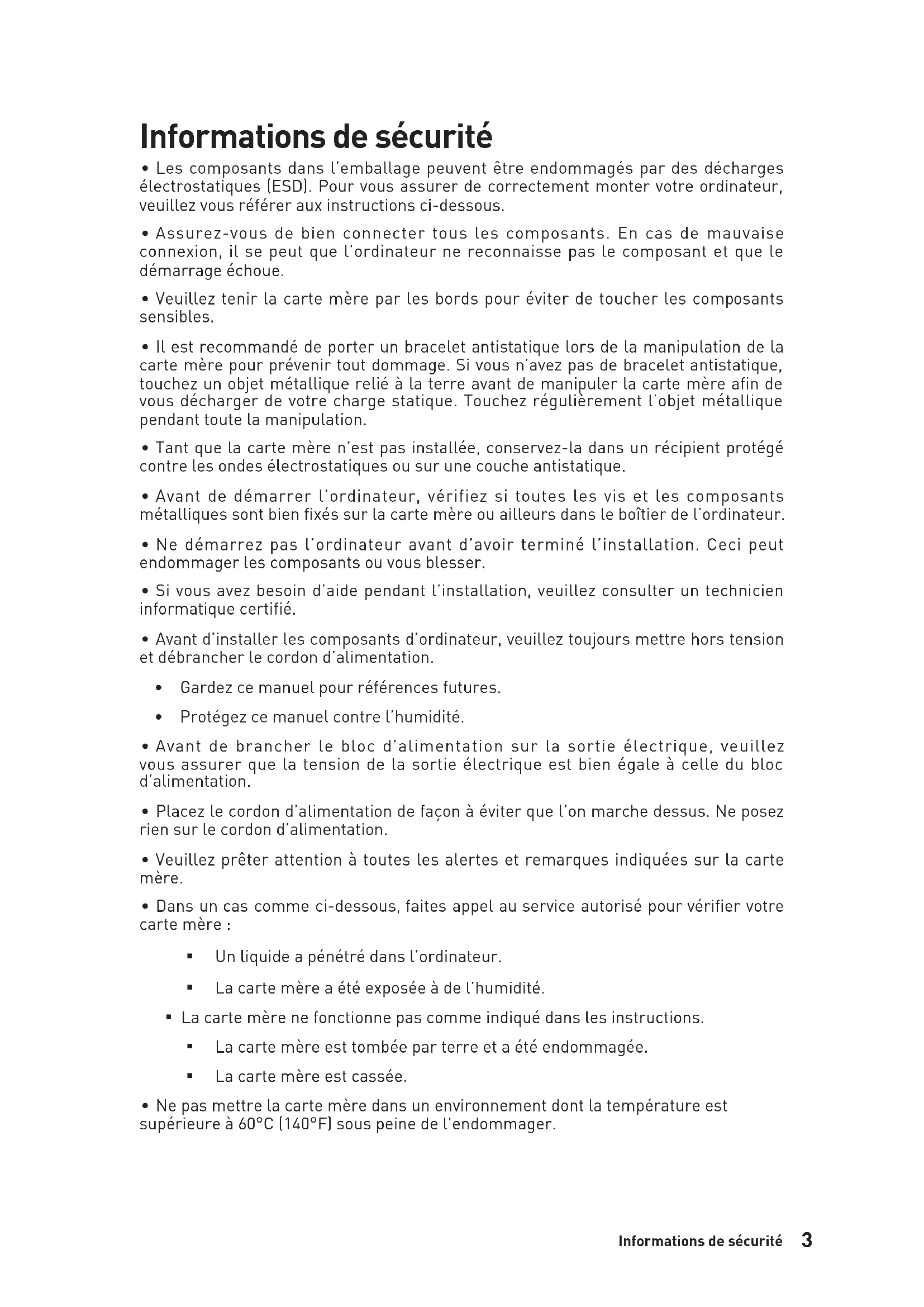

Informations de sécurité

• Les composants dans l'emballage peuvent être endommages par des décharges electrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veillez vous reférer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaissse pas le composant et que le démarrage échoue.
• Veuillez tener la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipulier la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conservez-la dans un recipient protégé contre les ondes electrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifie si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, veuilles consulter un technicien informatique certifié.

• Avant d'instructor les composants d'ordinateur, veuillez toujoursmettre hors tension et débrancher le cordon d'alimentation.

• Gardez ce manuel pour références futures.

• Protégez ce manuel contre l'humidité.

• Avant de brancher le bloc d'alimentation sur la sortie électrique, veuillez, vous assurer que la tension de la sortie électrique est bien égale à celle du bloc d'alimentation.

• Placez le cordon d'alimentation de façon à éviter que l'on marche dessus. Ne posez si rien sur le cordon d'alimentation.
• Veuillez préter attention à toutes les alertes et remarques indiquées sur la carte mère.
• Dans un cas comme ci-dessous, faites appel au service autorisé pour vérifier votre carte mère :

Un liquide a pénétré dans l'ordinateur.
La carte mère a été exposée à de l'humidité.

• La carte mère ne fonctionne pas comme indiqué dans les instructions.

La carte mère est tombée par terre et a été endommagée.
La carte mère est cassée.

• Ne pasmettre la carte mere dans un environnement dont la temperature est supérieure à 60^ [140°F] souspeine de l'endommager.

Specifications

CPU	Support des processeurs Intel® Core™ de 10ème génération et Pentium® Gold / Celeron® pour socket LGA 1200* * Veuillez vous au site www.intel.com pour plus d'informations de compatibilité. * Les sorties video intégrées sont indisponibles lors de l'utilisation des processeurs série F.
Chipset Chipset Intel®	Z490
Mémoire	4 x slots pour mémoire DDR4, support jusqu'à 128Go* Support 1R 2133/2666/2933 MHz* La fréquence maximale en mode 1DPC 1R jusqu'à 5000+ MHz La fréquence maximale en mode 1DPC 2R jusqu'à 4400+ MHz La fréquence maximale en mode 2DPC 1R jusqu'à 4400+ MHz La fréquence maximale en mode 2DPC 2R jusqu'à 4000+ MHz Support mode double canal Support non-ECC, mémoire un-buffered Support Intel® Extreme Memory Profile (XMP) * Veuillez vous réfééré au site www.msi.com pour plus d'informations sur la mémoire compatible.
Slots d'extension	3 x slots PCIe 3.0 x16*, support modes x16 / x0 / x4 ou x8 / x8 / x4 1 x slot PCIe 3.0 x1 * Veuillez vous réfééré à la page 20 pour plus de détails.
Multi-GPU	Support de la technologie NVIDIA® SLITM 2-Way Support de la technologie AMD® CrossFireTM 3-Way
Sorties videoi intégrées	Contrôleur Intel® JHL7540 ThunderboltTM 3 2 x ports ThunderboltTM 3 (Type-C) sur le panneau arrière Support ThunderboltTM 3 avec une résolution maximum de 5120 x 2880 @60 Hz* Support DisplayPort 1.4 avec une résolution maximum de 4096 x 2304 @60 Hz La mémoire partagée maximale est de 1Go * Le port Thunderbolt 3 supporte deux écrans 4K ou un écran 5K.

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente
Suite du tableau sur la page suivante

Stockage	Chipset Intel® Z490 • 6 x ports SATA 6Gb/s*/** • 3 x slots M.2 (Touche M) • Le slot M2_1 supporte jusqu'à PCIe 3.0 x4 et SATA 6Gb/s, des péripériques de stockage 2242/2260/2280/22110* • Le slot M2_2 supporte jusqu'à PCIe 3.0 x4 et SATA 6Gb/s, des péripériques de stockage 2242/2260/2280/22110** • Le slot M2_3 supporte jusqu'à PCIe 3.0 x4, des péripériques de stockage 2242/2260/2280 • Intel® Optane™ Memory Ready*** • Support technologie Intel® Smart Response pour les processeurs Intel Core™ * Le connecteur SATA2 est indisponible lorsqu'un SSD SATA M.2 est installé dans le slot M2_1. ** Les connecteurs SATA5 et SATA6 sont indisponibles lorsqu'un SSD M.2 est installé dans le slot M2_2. *** Avant d'utiliser les modules de mémoire Intel® Optane™, veuillage vous assurer d'avoir mis à jour les pilotes et le BIOS avec laforthème version disponible sur le site officiel MSI.
RAID	Chipset Intel® Z490 • Support RAID 0, RAID1, RAID 5 et RAID 10 pour les péripériques de stockage SATA • Support RAID 0, RAID 1 et RAID 5 pour les péripériques de stockage M.2 PCIe
Audio	• Realtek® ALC1220 Codec + ESS E9018 combo DAC • Audio haute définition 7,1 • Support sortie S/PDIF
Thunderbolt 3TM	Contrôleur Intel® JHL7540 Thunderbolt™ 3 • 2 x ports Thunderbolt™ 3 (USB Type-C) sur le panneau arrière • Support d'un taux de transfert allant jusqu'à 40 Gb/s avec les péripériques Thunderbolt 3 • Support d'un taux de transfert allant jusqu'à 10 Gb/s avec les péripériques USB 3.2 Gen 2 10Gb/s • Support d'une alimentation allant jusqu'à 5V/3A et 15W • Support de la connexion en chaîne de six péripériques Thunderbolt™ 3

Suite du tableau sur la page précédente

LAN	• 1 x contrôleur Aquantia® AQC107 10G LAN • 1 x contrôleur Realtek® RTL8125B 2,5G LAN
Wireless LAN et Bluetooth®	Intel®AX201 • Le module sans fil est pré-instlé dans le slot M.2 (Touche E) • Support MU-MIMO TX/RX, 2,4GHz/5GHz [160MHz] jusqu'à 2,4Gb/s • Support 802.11ac • WiFi 6 pré-certifié • Support Bluetooth® 5.1, FIPS, FISMA
USB	• Chipset Intel® Z490 • 3 x ports USB 3.2 Gen 2 10Gb/s (2 ports Type-A sur le panneau arrêté, 1 Type-C connecteur interne) • 6 x ports USB 2.0 (2 ports Type-A sur le panneau arrêté, 4 ports par l'intermédiaire des connecteurs USB 2.0 internes) • Chipset ASMMedia® ASM1074 • 8 x ports USB 3.2 Gen 1 5Gb/s (4 ports Type-A sur le panneau arrêté, 4 ports par l'intermédiaire des connecteurs USB 3.2 Gen 1 5Gb/s internes) • Contrôleur Intel® JHL7540 ThunderboltTM 3 • 2 x ports USB 3.2 Gen 2 10Gb/s Type-C sur le panneau arrêté
Connecteurs sur le panneau arrêté	• 1 x bouton Flash BIOS • 1 x bouton Clear CMOS • 1 x port combo souris / clavier PS/2 • 2 x ports USB 2.0 • 4 x ports USB 3.2 Gen 1 5Gb/s Type-A • 2 x ports LAN (RJ45) • 2 x ports USB 3.2 Gen 2 10Gb/s Type-A • 2 x ports Thunderbolt 3 (USB Type-C) • Support des sorties video Thunderbolt 3 et DisplayP 1.4 • Support des péripériques USB 3.2 Gen 2 • 2 x connecteurs d'antenne Wi-Fi • 5 x jacks audio • 1 x connecteur Sortie S/PDIF optique

Suite du tableau sur la page précédente

Connecteurs internes	• 1 x connecteur d'alimentation principal ATX à 24 broches • 2 x connecteurs d'alimentation ATX 12V à 8 broches • 1 x connecteur d'alimentation ATX PCIE à 6 broches • 6 x connecteurs SATA 6 Gb/s • 3 x slots M.2 (Touche M) • 1 x port USB 3.2 Gen 2 10Gb/s Type-C • 2 x connecteurs USB 3.2 Gen 1 5Gb/s (support de 4 autres ports USB 3.2 Gen 1 5Gb/s) • 2 x connecteurs USB 2.0 (support de 4 autres ports USB 2.0) • 1 x connecteur de ventilateur CPU à 4 broches • 1 x connecteur de ventilateur à 4 broches pour la pompe à eau • 8 x connecteurs de ventilateur système à 4 broches • 1 x connecteur à 3 broches pour système de watercooling • 1 x connecteur audio avant • 2 x connecteurs de panneau système • 1 x connecteur intrusion chaudiess • 2 x connecteurs à 2 broches pour capteur thermique • 1 x connecteur de module TPM • 1 x connecteur LED RGB à 4 broches • 2 x connecteurs de LED RAINBOW à 3 broches • 1 x connecteur de LED CORSAIR à 3 broches
Boutons internes	• 1 x bouton OC Retry • 1 x bouton OC Fail Save • 1 x bouton d'alimentation • 1 x bouton de réinitialisation
Connecteur à broches interne	• 1 x connecteur à broches JBLK_U1 • 1 x connecteur à broches JRATIO_U1
Interrupteurs	• 1 x Interrupteur Multi-BIOS • 1 x interrupteur de commande EZ LED
Cavalier	• 1 x cavalier du mode ralentit • 2 x cavaliers de démarrage à bassé température • 1 x cavalier Clear CMOS

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Debug LED	1 x 2-Digit Debug Code LED 4 x EZ Debug LED
Panneau d'affichage	DYNAMIC DASHBOARD Affiches les informations système
Contrôleur E/S Contrôleur NUVOTON NCT6687
Moniteur système	Détection de la température du CPU et du système Détection de la vitesse du ventilateur du CPU et du système Contrôle de la vitesse du ventilateur du CPU et du système Détection du début d'eau
Dimensions	Format E-ATX 30,5 cm x 27,7 cm (12" x 10,9")
Fonctions BIOS	Dual BIOS 2 x flash 256 Mb UEFI AMI BIOS ACPI 6.2, SMBIOS 2.8 Multilingue
Logiciel	Pilotes DRAGON CENTER Nahimic Audio CPU-Z MSI GAMING MSI APP Player (BlueStacks) Intel® Extreme Tuning Utility Google Chrome™, Google Toolbar, Google Drive Norton™ Internet Security Solution

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Fonctions Dragon Center	Gaming Mode Gaming Hotkey LAN Manager Mystic Light Ambient Link User Scenario Hardware Monitor True Color Live Update DPC Latency tuner Speed Up Smart Tool Super Charger Voice Boost	Référez-vous au site http://download.msi.com/manual/mb/DRAGONCENTER2.pdf pour plus de détails.
Fonctions spéciales	Audio • Audio Boost HD • Nahimic 3 • Voice Boost • Network • 10G Super LAN • 2.5G LAN • LAN Manager • Intel WiFi 6

Suite du tableau sur la page suivante

Fonctions spéciales

Cooling • Stacked Fin Array • Frozr Heatsink Design • MOSFET Baseplate • M.2 Shield Frozr • Ventilateurs pour la pompe • Contrôle intelligent du ventilateur • Performance • Technologie Multi GPU - SLI • Technologie Multi GPU - CrossFire • DDR4 Boost • Core Boost • Game Boost • Thunderbolt 3 • USB 3.2 Gen 2 10G • USB de Type A et C • Front USB Type-C • Dual CPU Power (8+8pin) • LED • Mystic Light 3 • Mystic Light Extension (RAINBOW/CORSAIR/RGB) • Mystic Light Sync • Ambient Link • EZ LED Control • EZ DEBUG LED

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Fonctions spéciales

• Protection • DDR4 Steel Armor • PCI-E Steel Armor • Pre-installed I/O Shielding • Chest Plate • Expérience • Dynamic Dashboard II • Bouton intelligent • Dragon Center • Click BIOS 5 • System Saver • Bouton Flash BIOS

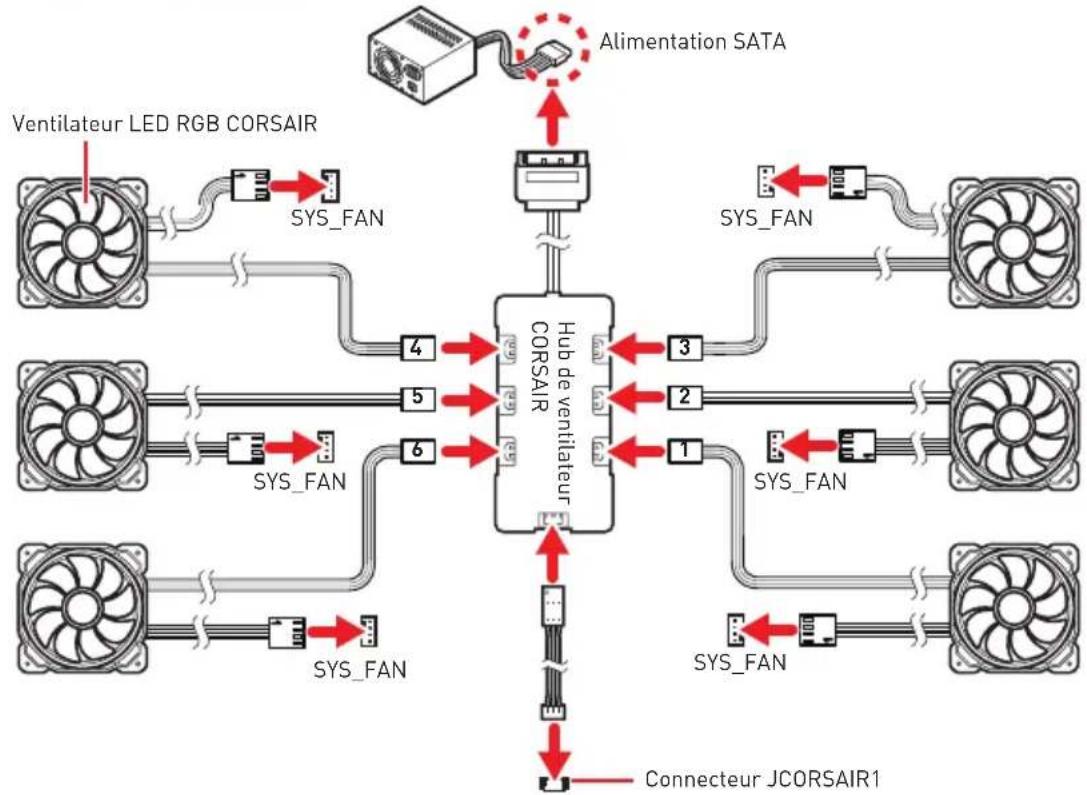

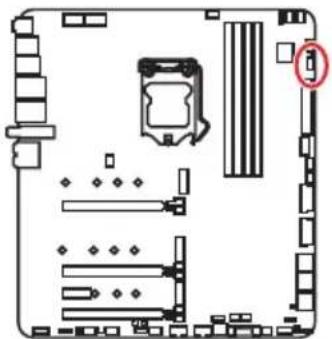

Spécifications du connecteur JCORSAIR1

Produits CORSAIR à LED RGB supporté Connexion maximale
Ruban LED RGB Lighting Node PRO	20*
	* Il est recommendé de régler la luminosité sur 20% lorsque vous utilisez plus de 8 rubans LED.
Ventilateur HD120 RGB 6
Ventilateur SP120 RGB 6
Ventilateur LL120 RGB 6

Contenu

Vérifiez tous les articles dans le carton d'emballage de votre carte mère. L'emballage doit containir :

Carte mère MEG Z490	GODLIKE
Câbles	Câble SATA 6G (2 câbles/paquet) 3
	Câble séparateur LED JRGB 1
	Câble LED JCORSAIR 1
	Câble LED JRAINBOW 1
	Câble de thermistance 2
Accessoires	Antenne Wi-Fi 1
	M.2 XPANDER-Z GEN4 S 1
	Vis M.2 (3 pieces/sac) 1
	Dragon Badge 1
	Etiquettes pour câbles SATA 1
	Carte d'enregistrement de produit 1
Application Clé USB aVEC pilotes et utilisaires 1
Documentation	Manuel d'utilisation 1
	Guide rapide 1
	Guide d'installation rapide	1

Important

Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou manquant.

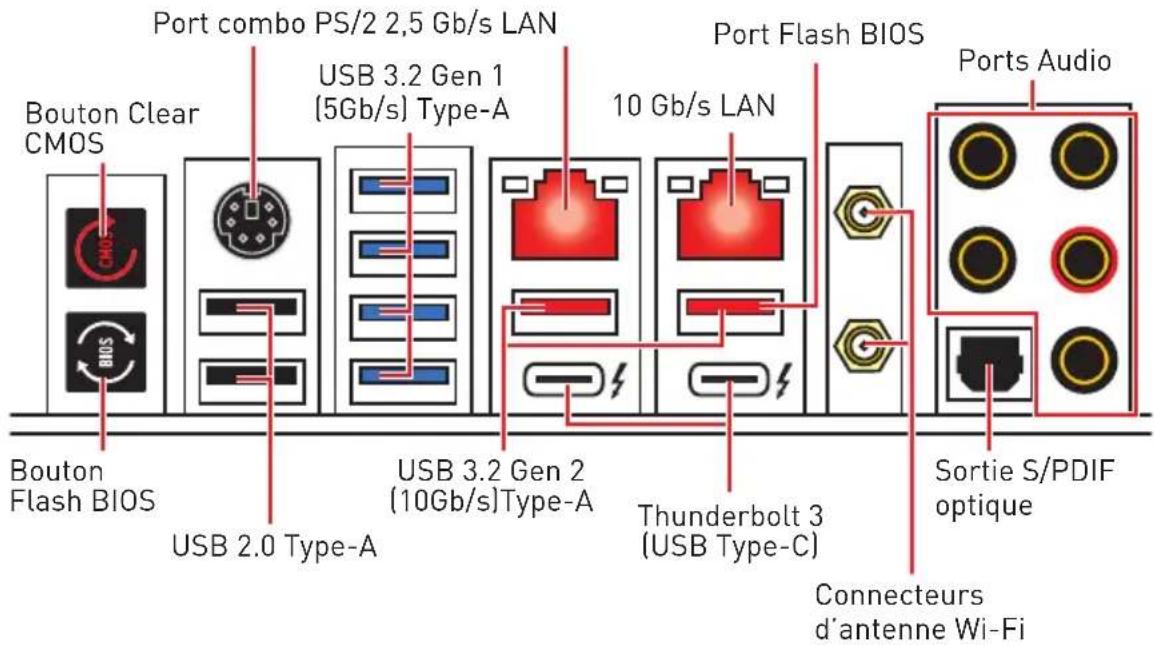

Panneau arrêté Entrée / Sortie

• Bouton Clear CMOS - Eteingnez votre ordinateur. Appuyez sur le bouton CMOS pendant environ 5-10 secondes pour remettre le BIOS aux valeurs par défaut.
• Port / Bouton Flash BIOS - Veuillez vous reférer à la page 54 pour la mise à jour du BIOS avec Bouton Flash BIOS.

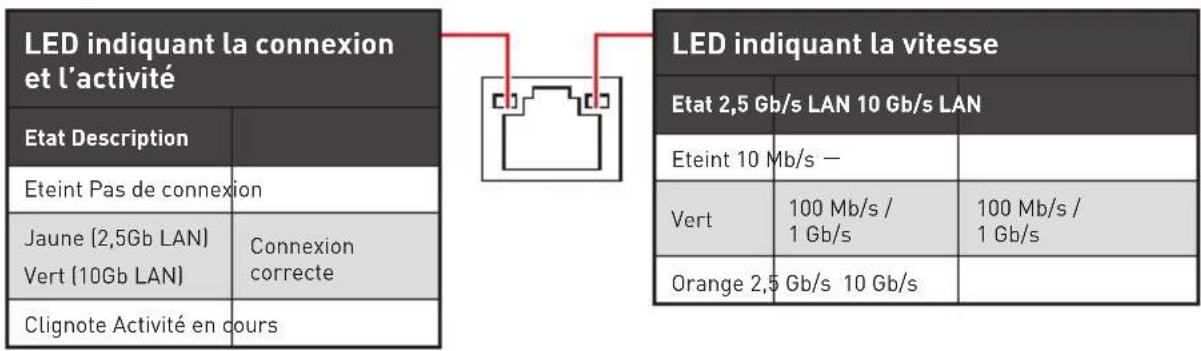

Tableau explicatif de l'etat de la LED du port LAN

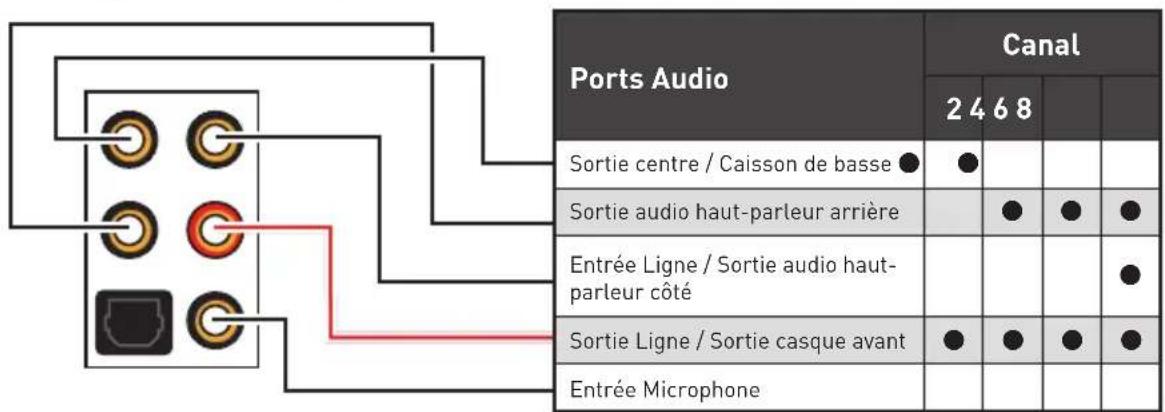

Configuration des ports audio

[connecté, Espace : vide]

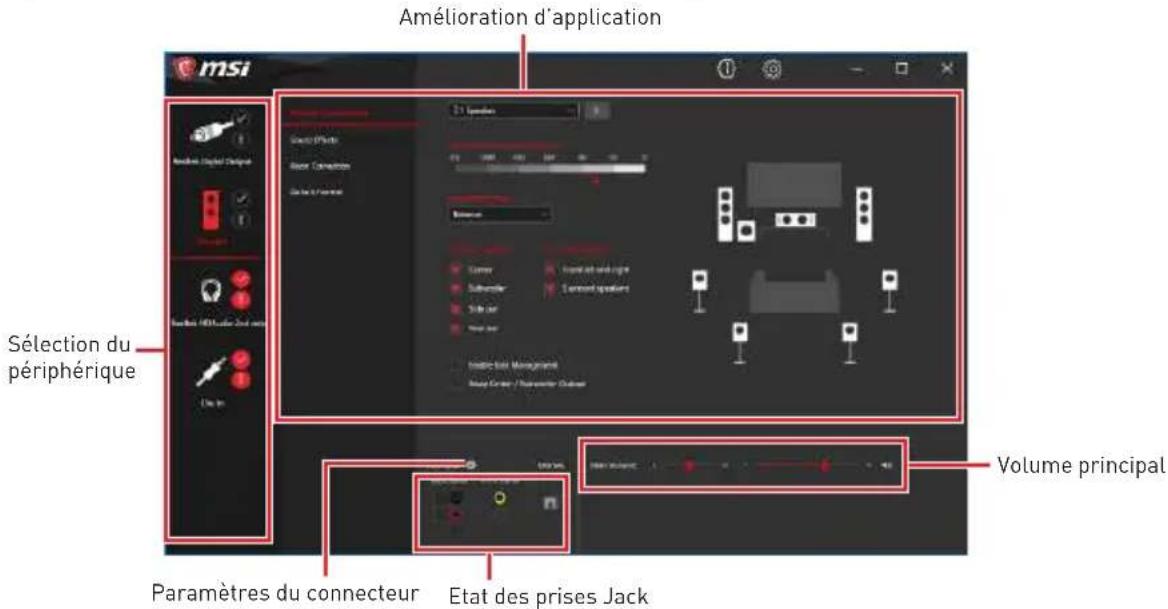

Realtek Audio Console

Après l'installation de Realtek Audio Console, vous pouvez l'utiliser pour modifier les paramétres du son afin d'obtenir une meilleure expérience sonore.

• Sélection du péripérisque - vous permet de sélectionner une source de sortie audio pour en modifier les paramètres. Le symbole de coche indique le péripérisque sélectionné par défaut.
• Amélioration d'application - les diverses options vous fournissent un guide complet des effets acoustiques proposés pour les périphériques de sortie et d'entrée.
  Volume principal - contrôle le volume ou équilibre le son gauche / droite des haut-parleurs branchés sur le panneau avant ou derrière en ajustant la barre de volume.
• Etat des prises Jack - presente tous les péripériques de diffusion et de capture connectés à votre ordinateur.
• Paramètres du connecteur - configure les paramètres de connexion.

Auto popup dialog

Lorsqu'un périphérique est branché sur une prise audio, une fenêtre de dialogue apparait et vous demande deCHOISIR le périphérique connecté que vous souhaitez utiliser.

Chaque jack est reglé avec ses paramètres par défaut comme indiqué sur la page suivante.

Les photos ci-dessus ne sont données qu'a titre de referencia et peuvent varier selon le produit que vous achetez.

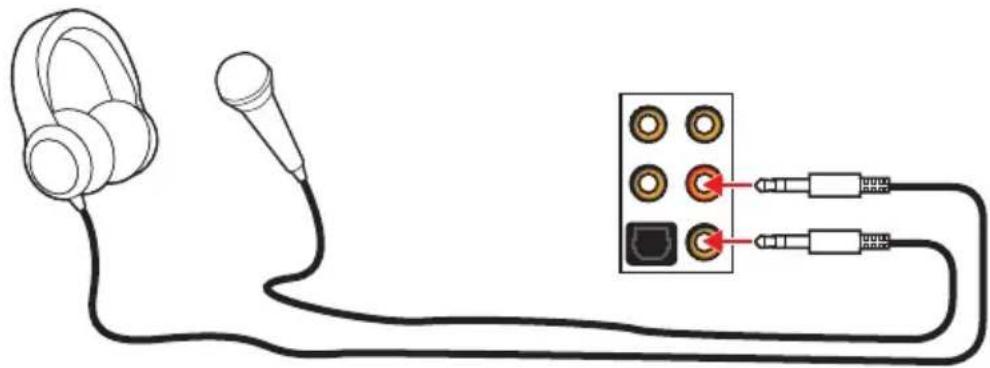

Illustration de l'utilisation des ports audio dédiés au casque et au microphone

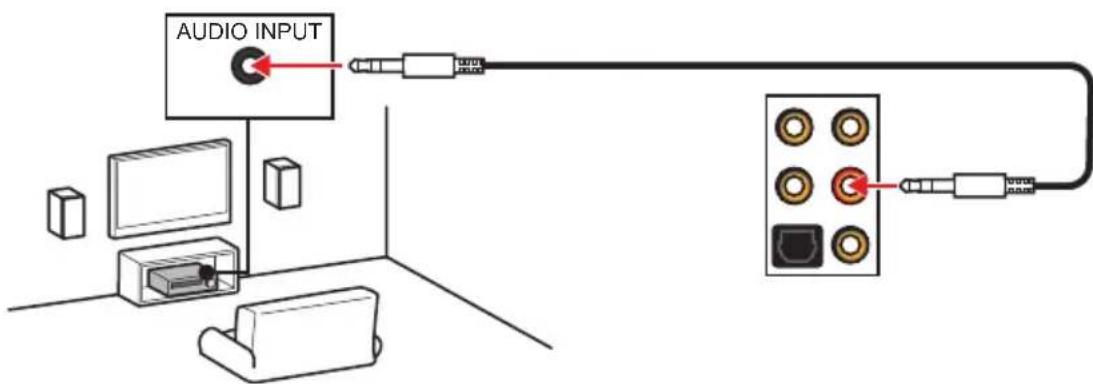

Illustration de l'utilisation du port audio dédié aux haut-parleurs

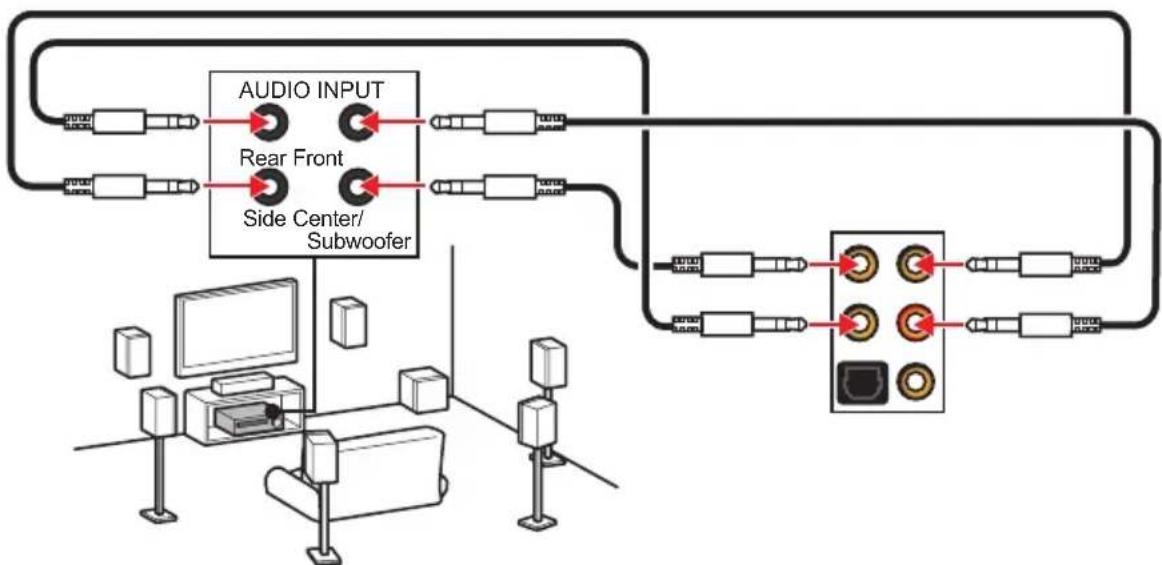

Illustration de l'utilisation des ports audio dédiés aux haut-parleurs 7.1

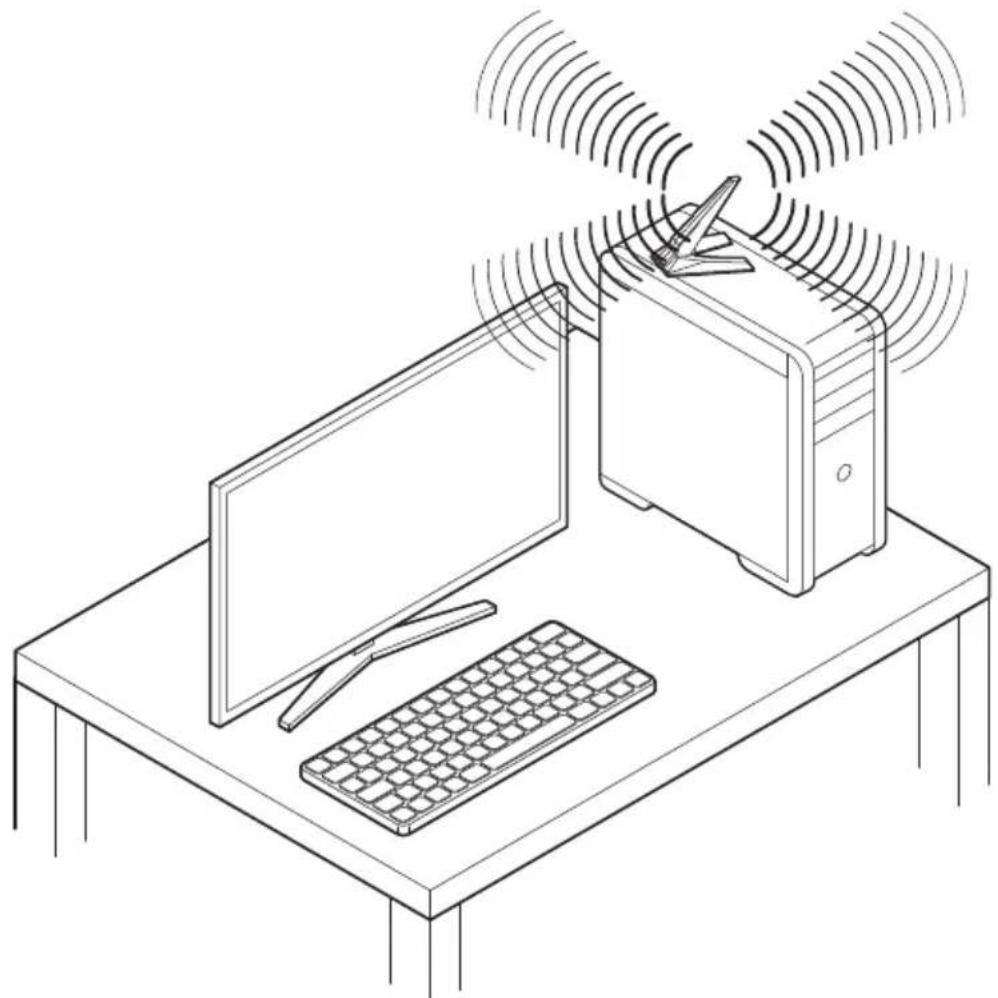

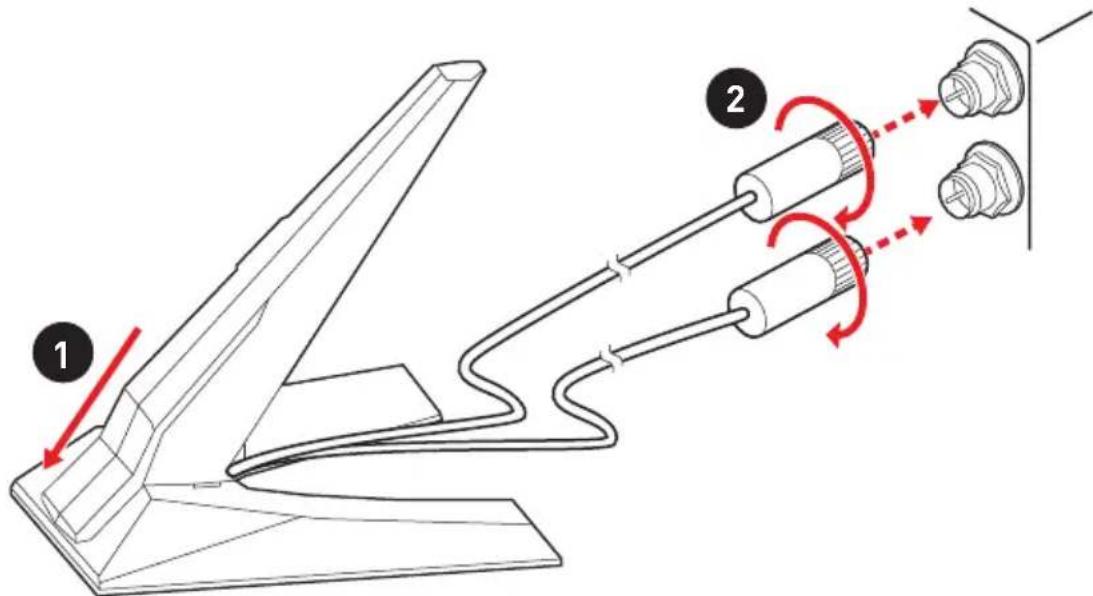

Installation des antennes

1. Combiner l'antenne avec la base.
2. Vissez fermement les antennes aux connecteurs d'antenne Wi-Fi comme indiqué ci-dessous.

1. Placez les antennes le plus haut possible.

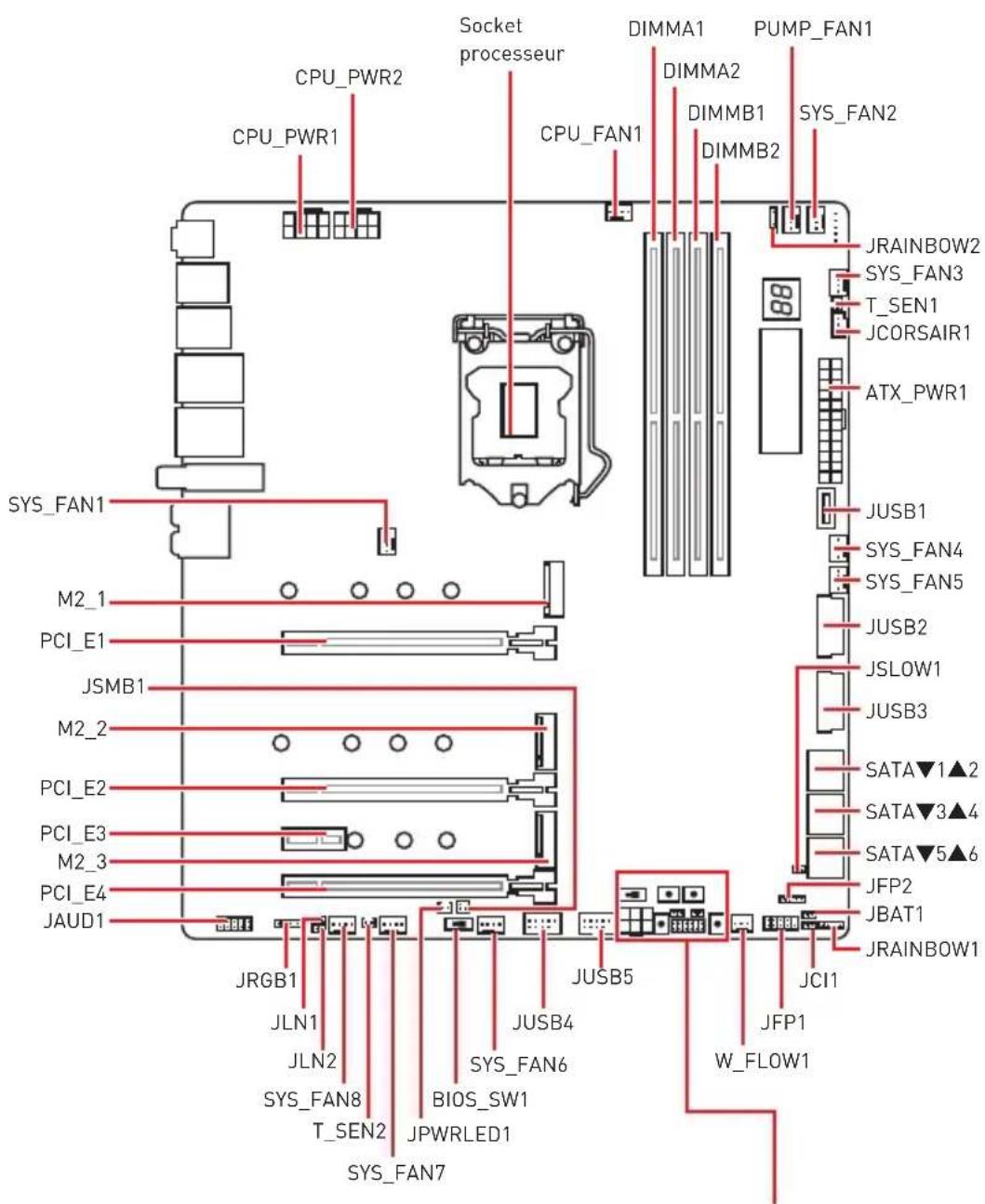

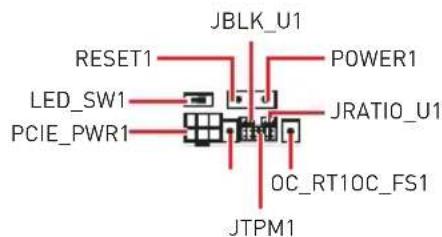

Vue d'ensemble des composants

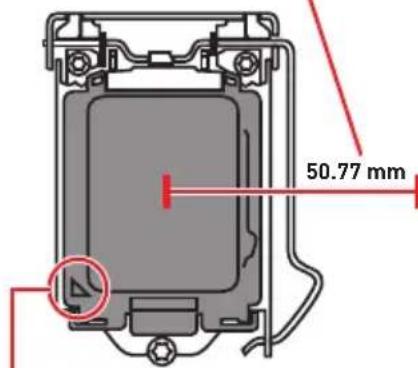

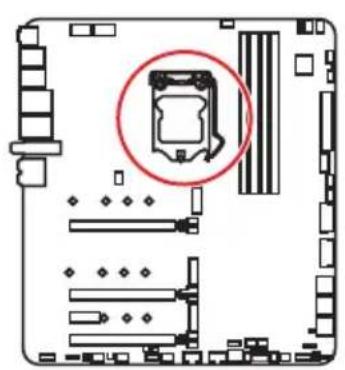

Socket processeur

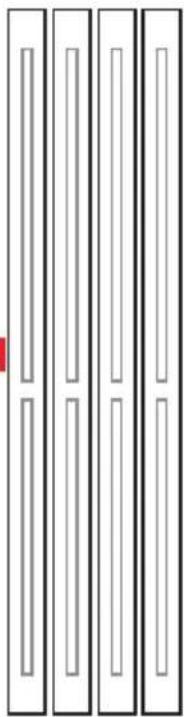

Distance entre le centre du CPU et le slot DIMM le plus proche.

Présentation du socket LGA 1200

Sur le socket LGA 1200, vous remarquerez deux encoches et un triangle doré servant d'indicateurs pour placer le processeur dans la bonne position. Le triangle doré correspond à la broche 1 du processeur.

Important

Avant d'installer ou de retarder le processeur du socket, voirlez à tousjours débrancher le cable d'alimentation de la prise électrique.

Veuillez garder le capot de protection du processeur après l'installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n'acceptera pas les cartes mère dont le capot de protection aura eté retire.

Lors de l'installation d'un processeur, n'oubliez pas d'incluter un ventilateur pour processeur. Un ventilateur de processeur est nécessaire pour protégger le processeur contre la surchauffe et maintainir la stabilité du système.

Assurez-vous de l'étanchéité entre le ventilateur et le processeur avant de démarrer votre système.

La surchauffe peut facilement endommager le processeur et la carte mère. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâté thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.

Quand le processeur n'est pas installé, protégéz toujours les broches de l'emplacement du processeur avec le couvercle dédié.

Si vous avez achetez un processeur independamment du ventilateur, veuillez vous reférer à la documentation dans le paquet du ventilateur pour plus d'informations concernant l'installation.

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Prenez note que l'utilisation au-delà des specifications du constructeur n'est pas recommandée. MSI® ne garantit pas les dommages et risques causés par les utilisations non prévues dans les specifications du produit.

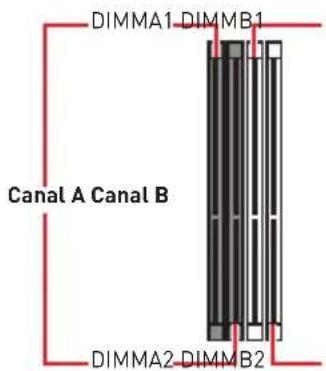

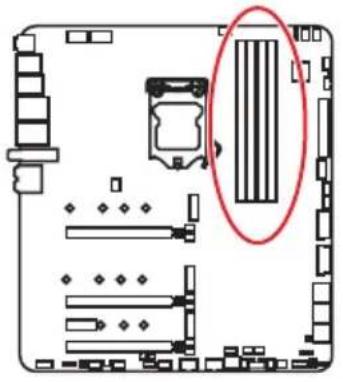

Slots DIMM

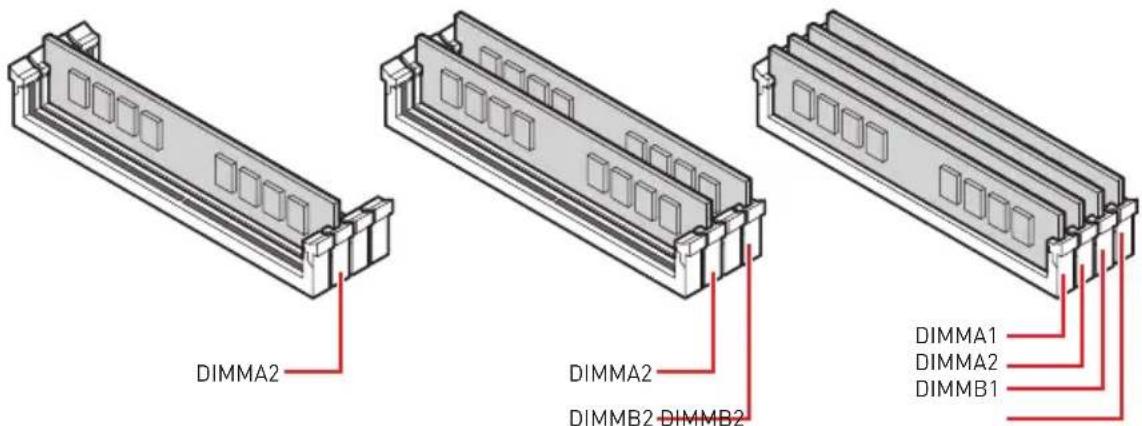

Installation recommandaee de module mémoire

Important

Veillez à toujours insérer un module de mémoire dans l'emplacement DIMMA2 en premier.

Pour garantir la stabilité du système au mode de double canal, assurez-vous d'installer les modules de mémoire du même type, du même nombre et de la même densité.

Certaines mémoires peuvent fonctionner à une féquence réduite par rapport à la valeur indiquée lors de l'overclocking car la féquence d'opération de mémoire dépend du Serial Presence Detect (SPD). Rendez-vous sur le BIOS et désissesz la fonction DRAM Frequency pour régler la féquence de mémoire si vous poulez faire fonctionner la mémoire à la féquence indiquée ou à une féquence plus élevé.

Est recommaned d'utiliser un systeme de refroidissement qui sera capable de refroidir toutes les barrettes memoire et d'offrir de bonnes performances lors d'un overclocking.

La stabilité et la compatibilité du module de mémoire lors de l'overclocking dépendent du processeur et des péripériques installés.

Veuillez vous reférer au site www.msi.com pour plus d'informations sur la mémoire compatible.

PCI_E1~4: Slots d'extension PCIe

Important

• Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot.
• Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous recommendons d'utiliser le slot PCI_E1 pour profiter de performances optimes.
• Veillez à toujoursmettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

Tableau de la bande passante du PCIe pour les slots PCIe et M.2

Slot Unique 2-Way 3-Way*
PCI_E1 (CPU)	☐ 3.0 x16 ☐ 3.0 x8 ☐ 3.0 x8
PCI_E2 (CPU)	- ☐ 3.0 x8 ☐ 3.0 x8
PCI_E3 (PCH)	3.0 x1 3.0 x1 3.0 x1
PCI_E4 (PCH)	3.0x4	3.0x1	-	3.0x4	3.0x1	- ☐ 3.0x4
M2_1 (CPU) 3.0	x4 3.0 x4 3.0 x4
M2_2 (PCH) 3.0	x4 3.0 x4 3.0 x4
M2_3 (PCH) -		3.0x2	3.0 x4(Remarque)	-	3.0x2	3.0 x4(Remarque)	-

[—: indisponible, @ : carte graphique,* : CrossFire uniquement]

Remarque 1 : Vous doivent désignir le mode 3.0 × 4 dans le BIOS pour que le périphérique M.2 est installé fonctionné à la vitesse PCIe 3.0 × 4 .

Remarque 2: Le slot PCI_E4 ne fonctionnera qu'à une vitesse de 3.0 × 1 et le slot M2_3 ne fonctionnera qu'à une vitesse de 3.0 × 2 lorsque les deux slots PCI_E4 seront occupés par une carte PCIE x4 et que le slot M2_3 sera en cours d'utilisation.

M2_1~3: Slots M.2 (Touche M)

de démonstration

Référez-vous à la video d'installation du module M.2.

http://youtu.be/JCTFABytrYA

La technologie Intel® RST supporte seulement un SSD M.2 PCIe avec une memoire ROM UEFI.

Intel® Optane™ Memory Ready pour le slot M.2.

Installation du module M.2

1. Desserrez la vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad thermique.

1. Chaque slot M.2 dispose d'une entretoise. Si le SSD M.2 est de la même longueur que la plaque M.2 SHIELD FROZR, enlevez l'entretoise située sous le SSD M.2. Cela evitera d'endommager le SSD M.2.
2. Vouss trouverez deux pads thermiques sur chaque plaque de base du slot M.2. Le pad thermique 2 est fixe et ne doit pas etre retire. Si vous foulez installer un SSD M.2 double face, retirez totalement le pad thermique 1 et les films de protection. Seul le pad thermique 2 sera necessaire du fait de I'epaisseur du SSD. Si vous foulez installer un SSD M.2 a simple face, plus fin, retirez les deux films de protection du pad thermique 1, puis replaceze ce dernier sur le pad thermique 2.

les images sont uniquement données à des fins d'illustration et l'apparance des plaques et des pads thermiques peut être différente.

Si vous SSD M.2 dispose de son propre système de dissipation de chaleur, retirez le pad thermique 1 et le pad thermique 2 et installez le SSD M.2 dans le slot M.2.

1. Si nécessaire, déplacez l'entretoise de manière à l'adapter à la longueur du SSD M.2.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Si la longueur du SSD M.2 est plus courte que la plaque M.2 SHIELD FROZR, placez l'entretoise au niveau de l'encoche adaptée et inséréz-y la vis M.2 pour fixer le SSD M.2.

1. Remettez la plaque M.2 SHIELD FROZR en place et fixez-la.

Si vous SSD M.2 dispose de son propre système de dissipation de chaleur, veuillez ne pas réinstaller la plaque M.2 SHIELD FROZR.

Installation de la carte M.2 XPANDER-Z Gen4 S

Pour installer la carte M.2 XPANDER-Z GEN 4 S, veuillez suivre les étapes ci-dessous.

1. Enlevez la plaque en desserrant les quatre vis situées à l'arrière de la carte.

1. Desserrez la vis M.2 de l'entretoise M.2.
2. Desserrez l'entretoise M.2.
3. Si nécessaire, déplacez l'entretoise de manière à l'adapter à la longueur du SSD M.2.
4. Insérez vous SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Fixez le SSD M.2 avec la vis M.2 fournie.

1. Retirez le film de protection du pad thermique de la plaque.
2. Réinstallé et fixez la plaque avec les quatre vis.

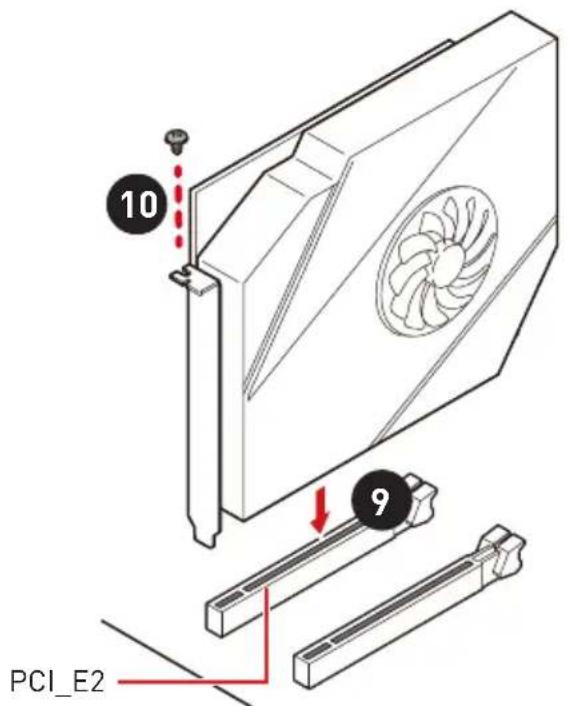

1. Insérez la carte dans le slot PCI_E2.

2. Fixez une vis pour sécuriser la carte.

1. Connectez le PCIE PWR1 à l'alimentation.

2. Branchez le cable HDD LED du boitier au connecteur JCASE.

3. Utilisez le cable HDD LED fourni pour relier le connecteur JMB aux broches HDD du connecteur JFP1 [broche 1 et broche 3].

4. Utilisez le cable JSMB fourni pour connecter le connecteur JSMB sur la carte et le connecteur JSMB1 sur la carte mère. Vous pouvez ensuite définir le cycle de service du ventilateur et le rétroéclairage LED de la carte dans le BIOS.

Contrôle du rétroéclairage LED de la carte M.2 XPANDER-Z Gen4 S

Voussouspouce allumer/eteindre lesLED enutilisant les interrupteurs.

LED du ventilateur

• Allumé (blanc) - Indique que le ventilateur fonctionne.

• Éteint - Le ventilateur est éteint.

• Interrupteur LED du ventilateur - Permet d'allumer ou d'eteindre la LED de ventilateur.

• Interrupteur LED M.2 - Permet d'allumer ou d'eteindre la LED M.2 EZ Access et la LED M.2 Temperature.

• LED M.2 EZ Access - Indique l'etat des SSD M.2.

• Allumé (bleu) - Les SSD M.2 installés ont été détectés.

• Clignote (violet) - Le SSD M.2 accede aux données.

• Éteint - Aucun SSD M.2 n'est installé.

• LED M.2 Temperature - Indique la température du SSD M.2.

• Rouge - 65^ et plus
  Orange-55\~64°C
  Jaune-45\~54°C

• Vert - 35 ~ 44°C
  Bleu-25\~34°C

Cette carte supporte jusqu'à la norme PCIe 4.0, mais les vitesses de transfert réelles dépendent du SSD M.2, du processeur et du chipset utilisés.

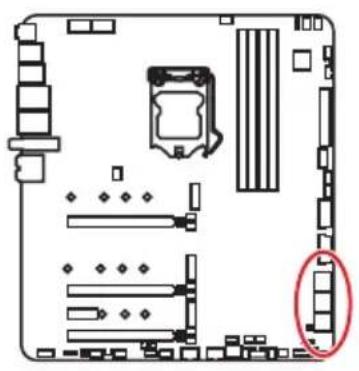

SATA1~6: Connecteurs SATA 6Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut etre relié à un apparéil SATA.

Veuillez ne pas plier les cables SATA à 90^ car cela pourrait entrainer une perte de données pendant la transmission.

Les cables SATA disposent de prises identiques sur chaque cote. Neanmoins, il est recommande de connecter la prise plate sur la carte mere pour un gain d'espace.
Le connecteur SATA2 est indisponible lorsqu'un SSD SATA M.2 est installé dans le slot M2_1.
Les connecteurs SATA5 et SATA6 sont indisponibles lorsqu'un SSD M.2 est installé dans le slot M2_2.

JFP1, JFP2: Connecteurs de panneau avant

Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.

CPU_PWR1~2, ATX_PWR1, PCIE_PWR1: Connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

CPU_PWR1~2
1 Ground 5	+12V
2 Ground 6	+12V
3 Ground 7	+12V
4 Ground 8	+12V

12 24 13 ATX_PWR1	1 +3.3V 13 +3.3V
	2 +3.3V 14 -12V
	3 Ground 15 Ground
	4 +5V 16 PS-ON#
	5 Ground 17 Ground
	6 +5V 18 Ground
	7 Ground 19 Ground
	8 PWR OK 20 Res
	9 5VSB 21 +5V
	10 +12V 22 +5V
	11 +12V 23 +5V
	12 +3.3V 24 Ground

Veuillez vous assurer que tous les câbles d'alimentation sont branchés aux connecteurs ajustats afin garantir une opération stable de la carte mère.

JBLK_U1, JRATIO_U1: Connecteur Fréquence de base et Ratio

Vouss pouvez utiliser ces connecteurs pour y brancher des boutons externes. Le bouton qui sera relié au connecteur JBLK_U1 servira à augmenter la fréquence de base du processeur et celui relié au connecteur JRATIO_U1 servira à augmenter le ratio du processeur.

JBLK_U1 (Utilisez un cavalier ici pour augmenter la fréquence de base du processeur)

JRATIO_U1 (Utilisez un cavalier ici pour augmenter le ratio du processeur)

OC_FS1:Bouton OC Fail Save

Lorsque vous appuyez sur ce bouton, le système sera redémarré et force dans le BIOS avec les paramétres précédents et sans afficher le message OC_FAIL.

OC_RT1 : Bouton OC Retry

Lorsque vous appuyez sur le bouton et que vous le maintainenez enfoncé, le système continua à relancer l'overlocking jusqu'à ce qu'il reussisse à démarrer.

JSLOW1 : Cavalier de démarrage du mode ralenti

Ce cavalier est utilisé pour la solution de refroidissement LN2, prénant en charge les conditions extrêmes d'overclocking, et assurent le démarrage du processeur à une fréquence stable, ce qui évite le crash du système.

JLN1~2 : Cavalier de démarrage à basse température

Ce cavalier est utilisé pour faire demarrer le système de refroidissement par azote liquide à une température extrémement BASSE. Passez-le en Activé pour augmenter le taux de réussite de démarrage.

Important

Les utilisateurs peuvent essayer l'overclocking à très basse température à leurs propres risques. Les résultats d'overclocking peuvent varier selon la version du CPU.

Ne mettez pas ce cavalier en Active quand le système est eteint ou ne peut pas etre demarré.

W_FLOW1: Connecteur de débitmètre d'eau

Ce connecteur vous permet de connecter un débitmètre pour surveiller le début de votre système de refroidissement par eau (watercooling).

V-Check Points Lite

Ces points de mesure de tension servent à mesurer les tensions du système. Un multimètre est nécessaire pour vérifier les tensions (multimetre non fourni). Pour vérifier la tension, placez les fils d'essay sur le GND (trou de montage de la vis) et un V-Check Point spécifique. Veuillagez vous reporter au manuel de votre multimetre pour plus d'informations.

T_SEN1~2: Connecteurs de capteur thermique

Ces connecteurs vous permettent d'utiliser un cable à thermistance pour surveiller la température du point de détention.

JAUD1: Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

JUSB1: Connecteur USB 3.2 Gen 2 10Gb/s Type-C

Ce connecteur vous permet de relier un port USB 3.2 Gen 2 10Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a eté concu pour offrir une excellente robustesse. Quand vous connectez le cable, assurez-vous de le brancher dans le bon sens.

JUSB2~3: Connecteurs USB 3.2 Gen 1 5Gb/s

Ces connecteurs vous permettent de relier des ports USB 3.2 Gen 1 5Gb/s sur le panneau avant.

Notez que les cables d'alimentation et de terre doivent être branchés correctement afin d'éviter d'endommager la carte.

JUSB4~5: Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.

2 10 1 9
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 Ground 8 Ground
9 No Pin 10 NC

Notez que les broches VCC et Terre doivent être branchées correctement afin d'éviter tout dommage sur la carte mère.

Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuilles installer l'utilitaire MSI® DRAGON CENTER.

JTPM1: Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d'informations.

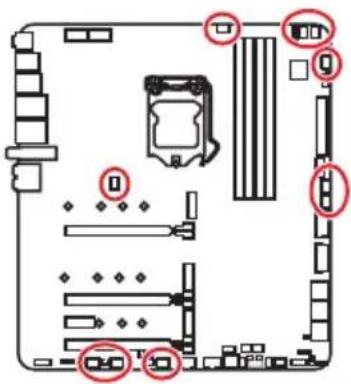

CPU_FAN1, PUMP_FAN1, SYS_FAN1~8: Connecteurs pour ventilateurs

Les connecteurs pour ventilateurs peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12V constante et ajustent la vitesse des ventilateurs avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse des ventilateurs en modifiant la tension. Cette carte mère peut détector automatiquement le mode PWM et DC. Cependant, vous pouvez suivre les instructions ci-dessous pour régler le connecteur de ventilateur en mode PWM ou mode DC.

Connecteurs pour ventilateurs en mode Auto par défaut

CPU_FAN1

SYS_FAN1~5

SYS_FAN6~8

Connecteurs pour ventilateurs en mode PWM par défaut

PUMP_FAN1

Basculer entre les modes des ventilateurs et ajuster la vitesse

VoussoupiezalternerentrelemodePWMetlemodeDCetajusterla vitessedesventilateurs dans leBIOS HARDWAREMONITOR.

Choisissez le mode PWM ou le mode DC

Il y a des points de gradient de la vitesse du ventilateur qui vous permet d'ajuster la vitesse de ventilateur par rapport à la température du processeur.

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches des connecteurs de ventilateur

Définition des broches en mode PWM
1 G	round 2 +12V
3 S	Sense 4 Speed Control Signal

Définition des broches en mode DC
1 G	round 2 Voltage	Control
3 Sense 4 NC

JCI1: Connecteur intrusion chassis

Ce connecteur est relié à un cable d'interrupteur intrusion chàssis.

Commencer l'activité instrusion chassinis

Utilisation du détecteur d'intrusion chassinis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion chassinis situé sur le boitier du PC.
2. Fermez le couvercle du boitier.
3. Allez dans le BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion chassis).
4. Reglez Chassis Intrusion (intrusion chassis) sur Enabled (Acté).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pourCHOISIR Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous receivez un message d'alerte à l'écran.

Réinitialisation de l'alerte intrusion chassinis

1. Allez dans le BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration intrusion chassis).
2. Mettez Chassis Intrusion (Intrusion chàssis) en Reset (Remetre).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pourCHOISIR Yes (Oui).

JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de manière à nettoyer la mémoire CMOS.

Réinitialiser le BIOS aux valeurs par défaut

1. Eteignez l'ordinateur et debranchez le cable d'alimentation de la prise electrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pour environ 5-10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le cable d'alimentation à votre ordinateur et allumez-le.

POWER1, RESET1 : Boutons d'alimentation et de réinitialisation

Les boutons d'alimentation et de réinitialisation vous permettent d'allumer ou de redémarrer l'ordinateur.

BIOS_SW1:Interrupteur Multi-BIOS

Cette carte mère est équipée de deux BIOS ROMs independents. Si un des deux est endommagé, vous pouze passer à l'autre pour le démarrage par le glissement de l'interrupteur.

Restauration du BIOS

Si la mise à jour du BIOS a échoué et que le système ne peut plus demarrer, vous pouvez restaurer le BIOS en suivant les étapes suivantes. Avant la restauration, veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, enregistrez le fjichier BIOS sur la racine de la clé USB.

1. Eteignez l'ordinateur.
2. Basculez vers le BIOS ROM normal avec l'interrupteur Multi-BIOS.
3. Connectez la clé USB à l'ordinateur.
4. Allumez l'ordinateur et appuyez sur la touche Suppr pour entrer dans l'interface Setup du BIOS pendant le processus de POST.
5. Choisissez l'onglet M-FLASH et cliquez sur Yes (Oui) pour redemarrer le système et entrer dans le mode Flash.
6. Choisissez un profil BIOS pour commencer la restauration du BIOS.
7. Basculez vers le BIOS ROM qui a échoué avec l'interrupteur Multi-BIOS et cliquez sur Yes (Oui) pour commencer la restauration du BIOS.
8. Une fois la restauration terminée, le système redémarrera automatiquement.

Ne pas utiliser l'interrupteur Multi-BIOS lorsque le système est en cours de démarrage.

Vous pouvez également utiliser MSI DRAGON CENTER ou Bouton Flash BIOS pour flasher le BIOS. Récérez-vous à la section du BIOS pour plus de détails.

JRGB1:ConnecteursLED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12V.

Connexion du ruban LED RGB

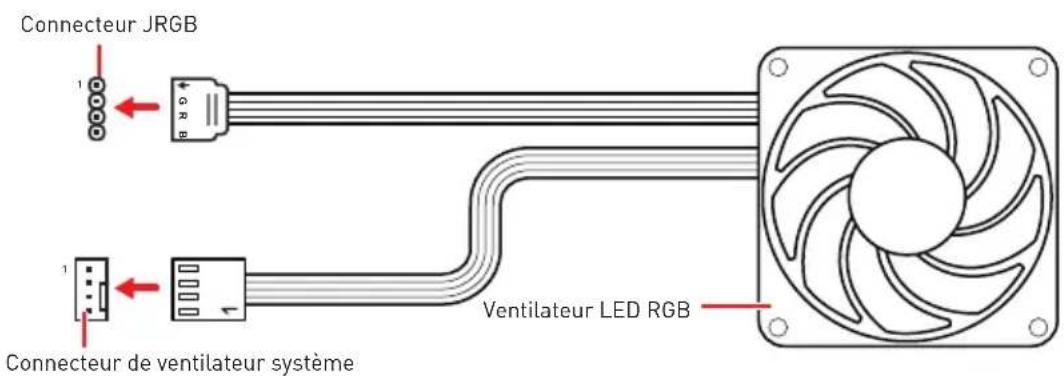

Connexion du ventilateur LED RGB

Le connecteur JRGB supporte des rubans LED RGB 12V / G / R / B de type 5050 d'une longueur de 2 metres maximum avec une puissance nominale maximale de 3A (12V).

Avant d'installer ou de-retirer le ruban LED RGB, veillez à tousjours éteindre l'alimentation et à débrancher le cable d'alimentation de la prise électrique.

Veuillez utilise un logiciel MSI dédié pour contrôler le ruban d'extension LED.

JRAINBOW1~2: Connecteurs LED RGB addressables

Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B adressables individuellement 5V.

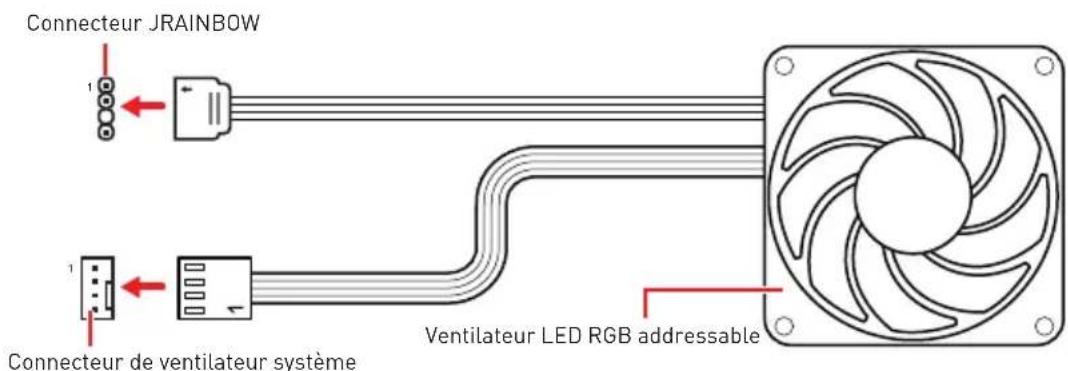

Connexion du ventilateur LED RGB addressable

Attention

Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le connecteur JRAINBOW fournissant des tensions différentes. La connexion d'un ruban LED 5V au connecteur JRGB peut endommager le ruban.

Important

Le connecteur JRAINBOW supporte jusqu'à des rubans 75 LEDs WS2812B adressables individuellement (5V/Data/Ground) avec une puissance nominale maximale de 3A (5V). Dans le cas d'une luminosité de 20% , le connecteur supporte jusqu'à 200 LED.

Avant d'insteller ou de-retirer le ruban LED, veillez à tousjours eteindre l'alimentation et a débrancher le cable d'alimentation de la prise electrique.

Veuillez utilise un logiciel MSI dédié pour contrôler le ruban d'extension LED.

JCORSAIR1:ConnecteurCORSAIR

Le connecteur JCORSAIR1 vous permet de connecter un ruban à LED RGB Lighting PRO adressables individuellement 5V ou un ventilateur RGB de marque Corsair via un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque CORSAIR avec un logiciel MSI dédié.

JCORSAIR1
1+5V 2 Data
3 Ground

Connexion du ventilateur LED RGB de marque CORSAIR

Connexion du CORSAIR Lighting Node PRO

Veuillez connecter les ventilateurs en série 1 > 2 > 3 > 4 > 5 > 6 . Tout ventilateur qui n'est pas connecté en série interrompra la communication et la fonction de rétroéclairage LED RGB ne fonctionnera pas.

Le nombre de ventilateurs LED RGB ou de rubans LED RGB Lighting PRO supportés peut varier selon le modele. Veuillez vous reférer aux specifications de la carte mère.

Le ventilateur LED RGB de marque CORSAIR et CORSAIR Lighting Node PRO ne peuvent pas etre utilisés en meme temps.

DYNAMIC DASHBOARD II (Panneau de contrôle dynamique)

Le DYNAMIC DASHBOARD II est un panneau de contrôle dynamique qui peut être utilisé pour afficher des informations système comme la température et la vitesse du processeur, l'état du flash du BIOS ou encore des messages d'erreur. Vous pouvez utiliser le logiciel de MSI dédié pour configurer et personneliser le Dynamic Dashboard II et même Uploader un fichier .gif.

Tableau d'etat du DYNAMIC DASHBOARD II

État du système	Panneau de contrôle dynamique	État du système	Panneau de contrôle dynamique
Allumer	AED	S4/S5(Suspendre à Disk/Shutdown)	GOODBYE
le CPU n'est pas détecté ou que son initialisation a échéué	CPU	Flashback BIOS (mis à jour)	Updating
		Flashback BIOS (Terminer)	Finished
la mémoire DRAM n'est pas détectée ou que son initialisation a échéué	DRAM	Flashback BIOS (Erreur)	Update Error
		Vitesse de ventilateur/Température/Tension	GODLIKECPU FAN
le GPU n'est pas détecté ou que son initialisation a échéué	VGA		GODLIKECPU TEMP
			GODLIKECPU
Entrez l'OS	GAME ON	Profil de l'utilisateur	176*48px .gif
S3 (Suspendre à RAM)	TAKE A BREAK

Pour plus d'informations sur la configuration et la personnalisation de DYNAMIC DASHBOARD, veuillez vous reférer au site http://download.msi.com/manual/mb/ DRAGONCENTER2.pdf pour plus de détails.

Indicateurs LED embarqués

EZ Debug LED

Ces LEDs indiquent I'etat de débogage de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué.
□ DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué.
VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué.
- BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

Indicateur LED du mode XMP

Cette LED indique que le mode XMP [Extreme Memory Profile] est activé.

JPWRLED1 : Indicateur LED de l'entrée d'alimentation

Ce connecteur est utilisé par les revendeurs pour faire une démonstration des effets de lumière des indicateurs LED.

Voyant LED d'alimentation du processeur

Ce voyant LED indique que les connecteurs d'alimentation du processeur à 8 broches (CPU_PWR1 et CPU_PWR2) sont uniquement connectés au connecteur d'alimentation à 4 broches.

Lorsque levoyantLEDd'alimentation du processeur est allumé,vote ordinateur peut demarrer mais une alimentation insuffisante peut entrainer des problemes de stabilité du système.

Couleur LED	Etat des connecteurs d'alimentation du processeur
Blanc	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
Eteint	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2
	CPU_PWR1 CPU_PWR2

LED_SW1: Contrôle EZ LED

Cet interrupteur est utilisé pour allumer et éteindre toutes les LED de la carte mère.

Debug Code LED

La Debug Code LED affiche les codes de progression et d'erreur pendant et après le processus de POST. Régérez-vous au tableau de Debug Code LED pour plus de détails.

Tableau des caractères hexadécimaux

Hexadécimaux 0

1 2

3 4 5

6 7

8 9 A

B C

D E F

Affichage de Debug Code LED

Phase de démarrage

Sécurité (SEC)- initialisation de très bas niveau

Initialisation Pre-EFI (PEI) - initialisation de la mémoire

Environnement d'exécution des pilotes (DXE) - initialisation du matériel principal

Selection du périphérique de démarrage (BDS) - la configuration du système,

l'interface d'utilisateur de pré-OS et la selection d'un périphérique amorcable [CD/DVD, disque dur, USB, réseau, interface système, etc.]

Tableau de Debug Code LED

Codes de progression SEC

01 Sous tension. Détention du type de réinitialisation (soft/hard)

02 Initialisation AP avant chargement du microcode

03 Initialisation de l'agent système avant chargement du microcode

04 Initialisation PCH avant chargement du microcode

06 Chargement du microcode

07 Initialisation AP après chargement du microcode

08 Initialisation de l'agent système après chargement du microcode

09 Initialisation PCH après chargement du microcode

0B Initialisation du cache

Codes d'erreur SEC

OC - OD Réservé aux futurs codes d'erreur AMI SEC

OE Microcode de introuvable

OF Microcode de non chargé

Codes de progression PEI

10 Le cœur	PEI est lancé
11 L'initialisation de la pré-mémoire du processeur est lancée
12 - 14 Initialisation de la pré-mémoire du processeur (module processeur spécifique)
15 L'initialisation de la pré-mémoire de l'agent système est lancée
16 - 18 Initialisation de la pré-mémoire de l'agent système (module agent système spécifique)
19 L'initialisation de la pré-mémoire du PCH est lancée
1A - 1C Initialisation de la pré-mémoire du PCH (module PCH spécifique)
2B Initialisation de la mémoire. Lecture des données SPD
2C Initialisation de la mémoire. Détction de présence de la mémoire
2D	Initialisation de la mémoire. Information sur la programmation de synchronisation de la mémoire
2E Initialisation de la mémoire. Configuration de la mémoire
2F Initialisation de la mémoire (autre)
31 Mémoire installée
32 L'initialisation de la post-mémoire du processeur est lancée
33 Initialisation de la post-mémoire du processeur. Initialisation du cache
34	Initialisation de la post-mémoire du processeur. Initialisation du ou des processeurs d'application (AP)
35 Initialisation de la post-mémoire du processeur. Sélection du processeur d'amortçage (BSP)
36	Initialisation de la post-mémoire du processeur. Initialisation du mode de gestion du système (SMM)
37 L'initialisation de la post-mémoire de l'agent système est lancée
38 - 3A Initialisation de la post-mémoire de l'agent système (module agent système spécifique)
3B L'initialisation de la post-mémoire du PCH est lancée
3C - 3E Initialisation de la post-mémoire du PCH (module PCH spécifique)
4F DXE IPL est lancé

Codes d'erreur PEI

50	Erreur d'initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible
51 Erreur d'initialisation de la mémoire. La lecture du SPD a échoué
52	Erreur d'initialisation de la mémoire. Taille de mémoire invalide ou modules de mémoire incompatibles
53 Erreur d'initialisation de la mémoire. Aucune mémoire utilisable n'est détectée
54 Erreur d'initialisation de la mémoire non spécifiée
55 Mémoire non installée
56 Type de processeur ou vitesse invalide
57 Le processeur ne correspond pas
58 Echec de l'auto-test du processeur ou possibilité d'erreur du cache du processeur
59 Le microcode du processeur est introuvable ou la mise à jour du microcode a échoué
5A Erreur du processeur interne
5B La réinitialisation PPI n'est pas disponible
5C - 5F Réservé aux futurs codes d'erreur AMI

Codes de progression DXE

60 Le cœur	DXE est lancé
61 Initialisation de la NVRAM
62 Installation des services d'exécution du PCH
63 L'initialisation du processeur DXE est lancée
64 - 67 Initialisation du processeur DXE (module processeur spécifique)
68 Initialisation du pont hôte PCI
69 L'initialisation de l'agent système DXE est lancée
6A L'initialisation de l'agent système DXE SMM est lancée
6B - 6F Initialisation de l'agent système DXE (module agent système spécifique)
70 L'initialisation du PCH DXE est lancée
71 L'initialisation du PCH DXE SMM est lancée
72 Initialisation des péripériques du PCH
73 - 77 Initialisation du PCH DXE (module PCH spécifique)
78 Initialisation du module ACPI
79 Initialisation CSM
7A - 7F Réservé aux futurs codes AMI DXE
90 La phase de sélection du péripérisque de démarriage (BDS) est lancée
91 La connexion du pilote est lancée
92 L'initialisation du bus PCI est lancée
93 Initialisation du contrôleur de branchement à chaud du bus PCI
94 Enumération du bus PCI 32
95 Demande des ressources du bus PCI
96 Distribution des ressources du bus PCI
97 Connexion du péripérisque de sortie de console
98 Connexion du péripérisque d'entrée de console
99 Initialisation Super IO

9A L'initialisation USB est lancée

9B Réinitialisation USB

9C Détction USB

9D USB activée

9E -9F Réservé aux futurs codes AMI

A0 L'initialisation IDE est lancée

A1 Réinitialisation IDE

A2 Détction IDE

A3 IDE activé

A4 L'initialisation SCSI est lancée

A5 Réinitialisation SCSI

A6 Détction SCSI

A7 SCSI activé

A8 Configuration de vérification du mot de passer

A9 Démarrage de la configuration

AB Configuration de l'attente d'entrée

AD Evénement Prêt à démarrer

AE Evénement de démarrage du mode Legacy Boot (Démarriage hériité)

AF Quitter l'évenement des services de démarriage

B0 Début de temps de définition d'adresse virtuelle MAP

B1 Fin de temps de définition d'adresse virtuelle MAP

B2 Initialisation des options Legacy de la mémoire ROM

B3 Réinitialisation du système

B4 Branchement à chaud de la USB

B5 Branchement à chaud du bus PCI

B6 Nettoyage de la NVRAM

B7 Réinitialisation de la configuration (réinitialisation des paramètres NVRAM)

B8 - BF Réservé aux futurs codes AMI

Codes d'erreur DXE

D0 Erreur d'initialisation du processeur

D1 Erreur d'initialisation de l'agent système

D2 Erreur d'initialisation du PCH

D3 Certains protocoles architecturaux ne sont pas disponibles

D4 Erreur d'allocation des ressources PCI. Manque de ressources

D5 Aucun espace pour les options Legacy de la mémoire ROM

D6 Aucun péripérisque de sortie de console n'est trouvé

D7 Aucun péripérisque d'entrée de console n'est trouué

D8 Mot de passerinevalide

D9 Erreur lors du chargement de l'options de démarrage (erreur LoadImage)

DA Echec de l'options de démarrage (erreur StartImage)

DB Echec de la mise à jour du flash

DC Le protocole de réinitialisation n'est pas disponible

Codes de progression de reprise S3

E0 La reprise S3 est lancée (le PPI de reprise S3 est appelé par le DXE IPL)

E1 Execution du Boot Script S3

E2 Reposter la vente

E3 Appel du vecteur d'éveil S3 du système d'exploitation

E4 - E7 Réservé aux futurs codes de progression AMI

Codes d'erreur de reprise S3

E8 Echec de reprise S3

E9 Reprise S3 PPI introuvable

EA Erreur de script de reprise démarrage S3

EB Erreur de réveil du système d'exploitation S3

EC - EF Réservé aux futurs codes d'erreur AMI

Codes de progression de la récapération

F0 Condition de récapération déclenchée par le firmware (récapération automatique)

F1 Condition de récapération déclenchée par l'utilisateur (récapérationforcée)

F2 Le processus de récapération est lancé

F3 L'image de la récapération du firmware est trouvée

F4 L'image de la récapération du firmware est chargée

F5 - F7 Réservé aux futurs codes de progrSSION AMI

Codes d'erreur de récapération

F8 La récapération PPI n'est pas disponible

F9 La capsule de récapération est introuvable

FA Capsule de récapération invalide

FB - FF Réservé aux futurs codes d'erreur AMI

Codes d'etat ACPI

Les codes suivants apparaissent après le démarrage et après l'entrée du système d'exploitation en mode ACPI.

01	Le système entre en état de veille S1
02	Le système entre en état de veille S2
03	Le système entre en état de veille S3
04	Le système entre en état de veille S4
05	Le système entre en état de veille S5
10	Le système sort de l'état de mode veille S1
20	Le système sort de l'état de mode veille S2
30	Le système sort de l'état de mode veille S3
40	Le système sort de l'état de mode veille S4
AC	Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode PIC.
AA	Le système est passé en mode ACPI. Le contrôleur d'interruption est en mode APIC.

Température du cœur CPU / socket CPU / Système / MOS / PCH

00 - 99

Affiche les températures Cœur CPU (défaut) / Socket CPU / Système / MOS / PCH après le démarrage complet du système d'exploitation.

Vous pouvezCHOISIR une température disponible dans le BIOS à afficher sur Debug Code LED.

Installer OS, Pilotes et Utilaires

Veuillez vous reférer au site www.msi.com pour télécharger etmettre à jour les derniers utilisaires et pilotes.

Installer Windows® 10

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows® 10 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows® 10 dans le menu de démarrage.
6. Appuyez sur n'importe qu'elle touche lorsqu'apparait le message [Appuyez sur n'importe qu'elle touche pour demarrer du CD ou du DVD] (Press any key to boot from CD or DVD).
7. Suívez les instructions à l'écran pour installer Windows® 10.

Installer les pilotes

1. Allumez l'ordinateur sous Windows® 10.
2. Insérez la clé USB MSI dans le port USB.
3. Cliquez sur la fenêtre Popup Choisisr quoi faire avec ce disque (Select to choose what happens with this disc), puis choisissez Lancer DVDSetup.exe (Run DVDSetup.exe) pour ouvrir l'outil d'installation. Si vous désactivez la fonction AutoPlay dans le panneau de configuration Windows, vous pouvez quand même executer manuellement DVDSetup.exe à partir du chemin d'accès depuis la racine de la clé USB MSI.
4. L'outil d'installation trouvera et listeda tous les pilotes dont vous avez besoin dans l'onglet Pilotes / Logiciels (Drivers/Software).
5. Cliquez sur le bouton Installer (Install) dans le coin inférieur droit de la fenetre.
6. L'installation des pilotes commence. Une fois terminée, il vous sera demandé de redémarrer.
7. Cliquez sur le bouton OK pour terminer.
8. Redemarrez votre ordinateur.

Installer les utilaitaires

Avant d'installer les utilisaires, il faut compléter l'installation des pilotes.

1. Ouvrez l'outil d'installation comme décrit ci-dessus.
2. Cliquez sur l'onglet Utilitaires (Utilities).
3. Chojisissez les utilisaires que vous poulez installer.
4. Cliquez sur le bouton Installer (Install) dans le coin inférieur droit de la fenetre.
5. L'installation des utilisaires commence. Une fois terminée, il vous sera demandé de redémarrer.
6. Cliquez sur le bouton OK pour terminer.
7. Redemarrez votre ordinateur.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). L'infrastructure du firmware du BIOS UEFI presente de nombreuses nouvelles fonctionnalités et avantages que le BIOS traditionnel ne peut pas atteindre. Il supportera complètement les futurs PC et les apparciels conformes à l'architecture du firmware UEFI.

Dans ce guide d'utilisation, le terme BIOS se refère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Demarrage rapide - L'UEFI peut demarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il elimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux apparêils - les nouveaux apparêils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun malware ne perturbe le processus de démarrage.

Cas d'incompatibilité avec l'UEFI

• Système d'exploitation Windows 32 bits - cette carte mère supporte uniquement le système d'exploitation 64 bits.
• Carte graphique ancienne - le système détectera votre carte graphique. Un message d'advertisement apparait si aucun support GOP (Graphics Output Protocol) n'est détected sur cette carte graphique.

Nos you recommandons de remplacer voyage carte graphique par un modèle compatible GOP/UEFI ou d'utiliser la puce graphique intégrée à la vie processeur pour profiter d'un fonctionnement normal.

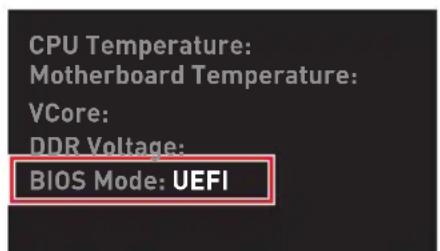

Comment vérifier le mode BIOS ?

Après être entrez dans le BIOS, recherche le mode BIOS en haut de l'écran.

Mode de démarrage UEFI

Configuration du BIOS

Les réglages par défaut fournissant une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous étés familiar avec le BIOS.

Le BIOS est constamment mis à jour afin d'offrir deailles performances système. Par conséquent, la description peut différer selon la version de BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous reférer à l'onglet Help (Aide) pour obtenir la description des fonctions du BIOS.
les photos ne sont données qu'a titre de reference et peuvent varier selon le produit que vous achetez.
Les éléments du BIOS peuvent varier selon le processeur.

Entrer dans l'interface Setup du BIOS

Pendant le démarrage, lorsqu'apparait le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1: Aide générale
F2: Ajouter ou supprimer un élément favori
F3: Entrer dans le menu Favoris
F4: Entrer dans le menu de réglages du processeur
F5: Entrer dans le menu Memory-Z
F6: Charger les réglages par défaut
F7: Altermer entre le mode avancé et le mode simplifié
F8: Charger le profil d'overclocking
F9: Sauvegarden le profil d'overclocking
F10: Sauvegarden les modifications et réglages*
F12: Prendre une capture d'écran et la conserver dans la clé USB [au format FAT/FAT32 uniquement]

Ctrl+F: Entrer dans la page de recherche

• Lorsque vous appuyez sur F10, une fenêtre de confirmation apparait et fournit l'information de modification. Choisissez entre Oui et Non pour confirmer.

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récapérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivir l'une des méthodes suivantes :

• Allez dans le Setup du BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.
• Appuyez sur le bouton Clear CMOS sur le panneau arrêté Entrée/Sortie.

Assurez-vous que l'ordinateur est eteint avant d'effacer les données CMOS. Veuillez vous referrer à la section cavalier / bouton Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version de BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le nouveau BIOS sur la clé USB.

Mettre le BIOS à jour :

1. Connectez la clé USB contenant le profil à le port USB.

2. Veuillez vous reférer aux méthodes suivantes pour passer en mode flash.

3. Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST et cliquez sur Yes (Oui) pour redémarrer le système.

• Redémarrez et appuyez sur la touche Del pendant le processus de POST pour entrer dans l'interface du BIOS. Cliquez le bouton M-FLASH et cliquez sur Yes (Oui) pour redémarrer le système.

1. Choisissez un profil BIOS pour commencer la mise à jour du BIOS.
2. Lorsque vous y étés invite, accédez au BIOS ROM voulu avec le commutateur Multi-BIOS, puis cliquez sur Yes (Oui) pour lancer la restauration du BIOS.
3. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec MSI DRAGON CENTER

Avant la mise à jour :

Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.

Mettre le BIOS à jour :

1. Installéz et lancez MSI DRAGON CENTER et accédez à la page Support.
2. Choisissez Live Update et cliquez sur le bouton Advance.

1. Cliquez sur le bouton Scan pour rechercher la derniere version du BIOS.
2. Choisissez le profil BIOS et cliquez sur l'icone Download pour telécharger et installer la dernière version du BIOS.
3. Cliquez sur Next (Suivant) etCHOisissez le mode In Windows. Ensuite, cliquez sur Next (Suivant) et Start (Commencer) pour lancer la mise a jour du BIOS.
4. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec Bouton Flash BIOS

1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®.
2. Renommez le BIOS en MSI.ROM. Ensuite, veuillez sauegarder le profil MSI.ROM sur le repertoire racine de la clé USB.
3. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d'installer le processeur et la mémoire.)
4. Branchez la clé USB contenant le fichier MSI.ROM au Port Flash BIOS situé sur le panneau arrêté Entrée/Sortie.
5. Appuyez sur le bouton Flash BIOS pour activer le BIOS, et le bouton LED commence à clignoter.
6. Une fois le processus terminé, la LED s'éteint.

EZ Mode (mode simplifié)

Le mode EZ vous fournit les informations basiques du système et vous permet de configurer les réglages de base. Si vous souhaitez configurer les réglages du BIOS, veillez utiliser le mode Advanced en appuyant sur le switch Setup Mode (Interrupteur de modes de réglages) ou la touche de fonction F7.

• GAME BOOST - cliquez dessus pour basculer le GAME BOOST pour l'overclocking. Cette fonction est seulement disponible lorsque la carte mère et le processeur la supportent.

Important

Après l'activation de la fonction GAME BOOST, il est conseilé de ne faire aucune modification dans menu OC et de ne pas charger les réglages par defaults pour conserver des performances optimales et une bonne stabilité du système.

• Profil XMP - Vous permet de selectionner le profil XMP pour l'overclocking de la mémoire. Cette fonction est seulement disponible lorsque le système, la mémoire et le processeur la supportent.

• Interrupteur de modes de réglages - appuyez sur ce menu ou la touche F7 pour commuter entre le mode avancé et le mode simplifié.

• Capture d'écran - appuyez sur ce menu ou sur la touche F12 pour prendre une capture d'écran et la conserver dans la clé USB (au format FAT ou FAT32 uniquement).

• Recherche - cliquez sur cet onglet ou sur les touches Ctrl+F pour acceder à la page de recherche. Cette page vous permet de faire des recherche en utilisant les noms des éléments du BIOS. Déplacez la souris sur un espace vierge et faites un cliq droit pour quitter la page de recherche.

Important

Dans la page de recherche, seules les touches de fonction F6, F10 et F12 sont disponibles.

• Bouton intelligent - propose 4 modes de fonction que vous pourrez utiliser en appuyant sur le bouton de réinitialisation.

• Réinitialiser - appuyez sur le bouton de réinitialisation pour réinitialiser le système.

• Mystic Light on/off - appuyez sur le bouton de réinitialisation pour allumer/ éteindre toutes les LED embarquées.

Le mode de fonction Mystic Light on/off est indisponible lorsque l'interrupteur LED_SW1 (Contrôle EZ LED) est paramétré sur OFF.

• Demarrage securisé - appuyez sur le bouton de réinitialisation pour redémarrer le système. Le système sera force de redémarrer dans le BIOS et avec les paramétres BIOS précédents.
• Ventilateur Turbo - appuyez sur le bouton de réinitialisation pour que tous les ventilateurs fonctionnent à pleine vitesse ou à vitesse par défaut.

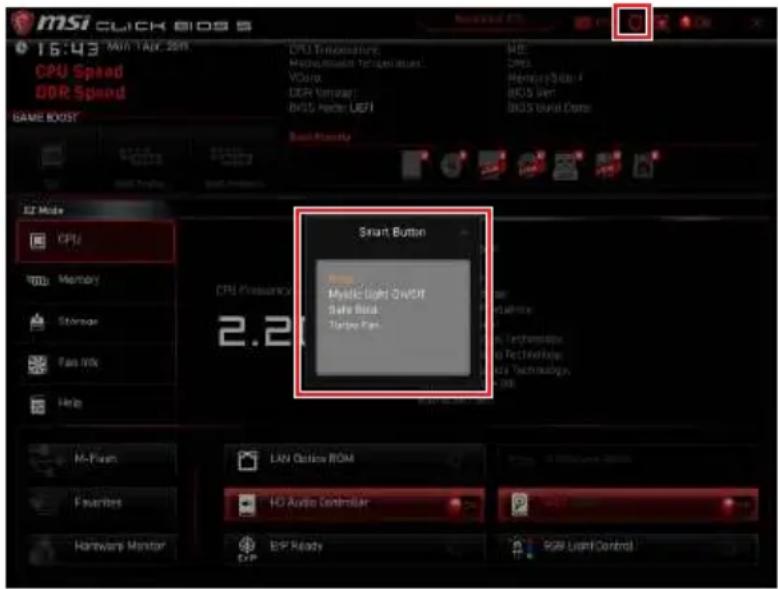

- Configuration du bouton intelligent

1. Cliquez sur le bouton intelligent et choisissez un mode de fonction.
2. Appuyez sur F10 pour sauvegarder la modification et choisissez Oui pour redémarrer le système.

• Langue - vous permet deCHOISIR la langue du BIOS.
• Informations du système - montre la vitesse et la tension du processeur et de la mémoire, la température du processeur et de la carte mère, le type de carte mère et de processeur, la capacité mémoire, la version du BIOS et la date d'installation.
• Barre priorité de périphérique demarrage - vous pouvez déplacer les icônes dédiés aux périphériques pour modifier la priorité au demarrage. Le sens de la priorité va de gauche à droite.
• Informations des composants - cliquez sur les boutons CPU, Memory, Storage, Fan Info et Help pour afficher les informations du composant connecté.
• Boutons de fonction - activez ou désactivez ces fonctions en cliquant sur ces boutons. La fonction est activée lorsque le bouton affiche ON.

Les boutons de fonction peuvent varier selon la carte mère que vous achetez.

• M-Flash - cliquez sur ce bouton pour entrer dans le menu M-Flash qui fournit la méthode de mise à jour BIOS à l'aide d'une clé USB.
• Moniteur de matériel - cliquez sur ce bouton pour entrer dans le menu Hardware Monitor qui vous permet de contrôle manuellement la vitesse des ventilateurs.
• Favoris - cliquez sur ce bouton ou appuyez sur la touche F3 pour afficher la fenêtre Favoris. Il fournit 5 menus pour vous de creer un menu BIOS personnelisé où vous poursuez sauvégarder et acceder à vos réglages favors ou fraisment utilisés.

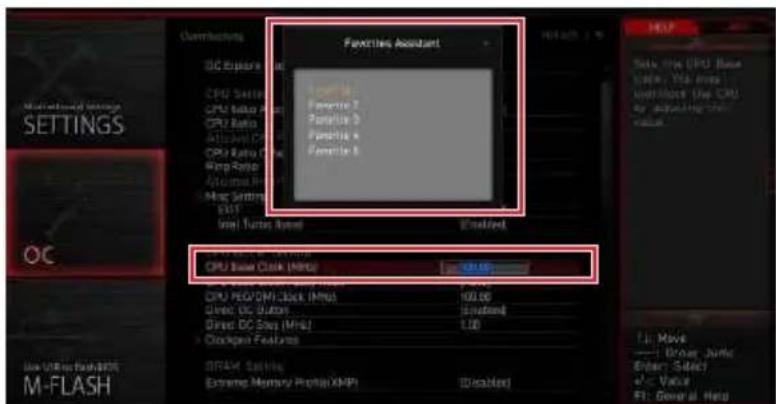

- Ajouter un élément du BIOS au menu Favoris

1. Sélectionnez un élément du BIOS pas seulement dans le menu du BIOS mais également sur la page de recherche.
2. Faites un cli c droit ou appuyez sur la touche F2.
3. Choisissez une page de favoris et cliquez sur OK.

Supprimer un élément du BIOS du menu des favoris

1. Sélectionnez un élément du BIOS dans le menu Favoris.
2. Faites un clic droit ou appuyez sur la touche F2.
3. Choisissez Delete (Effacer) et cliquez sur OK.

Advanced Mode (mode avancé)

Appuyez sur le Setup Mode switch (interrupteur de modes de réglages) ou sur la touche de fonction F7 pour commuter entre le mode simplifié et le mode avancé.

• Sélection du menu BIOS - les options suivantes sont disponibles :

• SETTINGS (Réglages) - permet de personneliser les paramètres du chipset et du démarrage des périphériques.

• OC - permet d'ajuster la fréquence et la tension. L'augmentation de la fréquence peut améliorer les performances.
• M-FLASH - permet de mettre le BIOS à jour avec une clé USB.
• OC PROFILE - permet de:gérer les profils d'overclocking.
• HARDWARE MONITOR (Moniteur de matériel) - permet de régler la vitesse des ventilateurs et de surveiller la tension du système.

• BOARD EXPLORER - fournit des informations sur les périphériques installés sur la carte mère.

• Ecran de menu - affiches les menus de réglages BIOS et les informations à configurer.

OC Menu (menu overclocking)

Ce menu vous permet de configurer les fréquences et les tensions pour l'overclocking. Veuillez notes que l'augmentation de la fréquence et de la tension peut être bénéfique à la qualité de l'overclocking mais peut également cause l'instabilité du système.

L'overclocking manuel du PC n'est recommandé que pour les utilisateurs avancés.

b 'overclocking n'est pas garanti et une mauvaise manipulation peut rendre nulle votre garantie et sévrement endommager votre matériel.
Si vous n'étés pas familier avec l'overclocking, nous vous recommendons d'utiliser GAME BOOST pour un overclocking simplifié et plus stable.
Les éléments du BIOS dans le menu OC peuvent varier selon le processeur.

OC Explore Mode [Expert]

Active ou désactive le mode Normal ou Expert des réglages OC.

[Normal] Fournit les réglages OC standards dans les réglages BIOS.

[Expert] Fournit les réglages OC avances pour les utilisateurs avances et à configurer dans les réglages BIOS.

Remarque : Nous utilisons le symbole * pour indiquer les réglages OC du mode Expert.

Extreme OC Setup [Disabled]*

Définit le réglage BIOS optimal pour un overclocking extremé.

CPU Ratio Apply Mode [All Core]*

Règle le mode d'application en cours pour le ratio. Ce menu n' apparait que si le processeur installé est compatible avec Turbo Boost.

CPU Ratio [Auto]

Définit le ratio servant à déterminer la vitesse d'horloge du processeur. Ce menu n'apparait que lorsque CPU Ratio Apply Mode est réglé sur All Core.

X-Core Ratio Limit [Auto]

Permet de définir le ratio du processeur pour différents nombre de coeurs actifs. Ces menus n'apparaissent que lorsque CPU Ratio Apply Mode est regle sur Turbo Ratio.

Définit le nombre de cœurs CPU et le met en groupe pour executer le ratio turbo du CPU cible. Le groupe suivant doit avoir plus de cœurs CPU que le groupe précédent. Ces menus n'apparaissent que lorsque CPU Ratio Apply Mode est règèle sur Turbo Ratio.

Définit la valeur cible du ratio turbo CPU pour le groupe de coûurs CPU assigné. La valeur cible du ratio turbo CPU ne doit pas être supérieure à la précédente. Ces menus n'apparaissent que lorsque CPU Ratio Apply Mode est régèle sur Turbo Ratio.

Montre la fréquence ajustée du processeur. Fonctionne uniquement en lecture seule.

Permet de définir le ratio du processeur pour différent nombre de coeurs actifs. Ces menus n'apparaissent que lorsque CPU Ratio Apply Mode est est reglé sur Per Core.

Turbo Ratio Offset Value [Auto]

Définit la valeur de décalage du ratio turbo CPU. Ce menu n'apparait que lorsque CPU Ratio Apply Mode est mis en Turbo Ratio Offset.

CPU Ratio Mode [Dynamic Mode]*

Choisit le mode d'opération du ratio du processeur. Ce menu apparait lorsque vous reglez le ratio manuellement.

[Fixed Mode] Fixe le ratio.

[Dynamic Mode] Le ratio sera modifie dynamiquement selon la charge du processeur.

CPU Ratio Offset When Running AVX [Auto]

Définit une valeur de décalage pour réduire le ratio du cœur CPU. Cela est utile pour la dissipation de chaleur lors de l'exécution du jeu d'instruction AVX. Mis en Auto, le BIOS configure ce réglages automatiquement. Ce menu apparait lorsque le processeur installé prend cette fonction en charge.

Ring Ratio [Auto]

Définit le ratio Ring (soit du cache du processeur). La gamme de valeurs valides dépend du processeur installé.

Montre la fréquence Ring modifiée. Fonctionne uniquement en lecture seule.

GT Ratio [Auto]

Règle le ratio de la puce graphique intégrée. La gamme de valeur valides dépend du processeur installé.

Montre la fréquence de la puce graphique intégrée modifiée. Fonctionne en lecture seule.

+Misc Setting*

Appuyez sur les touches Entrée et + ou - pour ouvrir ou fermer les paramétres suivants, relatifs aux fonctionnalités du processeur.

Définit le fréquence de base du processeur. Vous pouvez overlocker le processeur en ajustant sa valeur. Veuillez notes que les résultats de l'overclocking ne sont pas garantis. Ce menu est seulement disponible si le processeur installé supporte cette fonction.

Définit le mode d'application pour le réglage de la fréquence de base du processeur.

[Auto] Ce réglage est configuré automatiquement par le BIOS.

[Next Boot] Le processeur fonctionne avec une fréquence de base paramétrée pour le prochain démarrage.

[Immediate] Le processeur fonctionne avec une fréquence de base paramétrée immédiatement.

Direct OC Button [Enabled]

Active ou désactive le bouton de la fréquence de base pour l'overclocking en temps réel.

Direct OC Step (MHz) [1.00]*

Définit la valeur d'augmentation ou de diminution de la fréquence BCLK lorsque le bouton de la fréquence de base (+ ou -) est pressé.

Clockgen Features sub-menu

Appuyez sur la touche Entrée pour entrer dans le sous-menu. Définit les fonctionnalités détaillées de clockgen.

Extreme Memory Profile (XMP) [Disabled]

La technologie d'overclocking X.M.P. (Extreme Memory Profile) permet un overclocking par l'intermédiaire du module de mémoire. Activez la technologie XMP ou sélectionnez un profil de module de mémoire pour overlocker la mémoire. Ce menu est seulement disponible si vous disposez de modules de mémoire prénant en charge la technologie XMP.

DRAM Reference Clock [Auto]*

Définit la valeur d'horloge de référence de la mémoire. La gamme de valeur valide dépend du processeur installé. Ce menu est seulement disponible si le processeur installé supporte cette fonction.

Définit la fréquence de la mémoire. Veuillez notes que les résultats de l'overclocking ne sont pas garantis.

Affiche la fréquence ajustée de la mémoire. Fonctionne en lecture seule.

▶ Load Memory Presets [Disabled]*

Load OC Memory Preset optimisera les timings et les tensions des modules installés.

Memory Try It! [Disabled]

Memory Try lt! permet d'améliorer la compatibilité ou les performances en optimisant les préréglages de la mémoire.

DRAM Timing Mode [Link]

Choisit le mode de latences mémoire.

[Link] Ceci vous permet de configurer les latences DRAM pour tous les canaux de mémoire.

[UnLink] Ceci vous permet de configurer les latences DRAM pour chaque canal de mémoire.

Advanced DRAM Configuration

Appuyez sur la touche Entre pour entrer dans le sous-menu. L'utilisateur peut regler la synchronisation de mémoire de chaque barrette de mémoire. Le système peut être instable ou peut ne plus redémarrer après le changement de la synchronisation de la mémoire. Dans ce cas-là, veuillez effacer les données CMOS et remettre les réglages par défaut (référez-vous à la section cavalier / bouton Clear CMOS pour effacer les données CMOS et entrez ensuite dans le BIOS pour charger les réglages par défaut).

Memory Fast Boot [Auto] *

Active ou désactive l'initialisation et le test de la mémoire à chaque démarrage.

[Auto] Ce réglage est automatiquement configuré par le BIOS.

[Enabled] La mémoire imitera complètement l'archive de la première initiation et la première formation. La mémoire n'est ensuite plus initiaisée ni testée au moment du démarrage, de façon à accélérer le démarrage du système.

[Disabled] La mémoire est initiaisée et testée à chaque démarriage.

DigitALL Power sub-menu

Appuyez sur la touche Entrée pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez installer des conditions de protection sur tension / courant / temperature pour le processeur.

CPU Core / GT Voltage Mode [Auto]*

Definit le mode pour la tension du cœur CPU et la tension GT.

Definit le mode pour la tension du cœur CPU.

CPU Voltages control [Auto]

Permet de définir les tensions relatives au processeur. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouze également les paramétrer manuellement.

Permet de définir les tensions relatives à la mémoire. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

Permet de définir les tensions relatives à la puce PCH. En mode Auto, le BIOS configure ces tensions automatiquement. Vous pouvez également les paramétrer manuellement.

CPU Memory Changed Detect [Enabled]*

Active ou désactive les messages d'alerte système au démarrage suite au remplacement du processeur ou de la mémoire.

[Enabled] Le système montre un message d'alerte pendant le démarriage et vous devez charger les réglages par défaut pour les nouveaux périhériques.

[Disabled] Désactive cette fonction et garde les réglages BIOS actuels.

OC Quick View Timer [3 Sec]*

Définit la durée pendant laquelle les valeurs de réglages d'overclocking sont affichées sur l'écran. Mis en Désactivé, le BIOS n'affichera pas les variations de réglages d'overclocking.

CPU Specifications sub-menu

Appuyez sur la touche Entre pour acceder au sous-menu. Ce sous-menu affiche les caractéristiques du processeur installé. Vous pouze également acceder à ce sous-menu à tout moment en appuyant sur la touche [F4]. Fonctionne en lecture seule.

MEMORY-Z sub-menu

Appuyez sur la touche Entrée pour acceder au sous-menu. Ce sous-menue affiche tous les réglages et timings de la mémoire installée. Vous pouze également acceder à ce sous-menue à tout moment en appuyant sur la touche [F5].

Appuyez sur la touche Entre pour entrer dans le sous-menu. Vous pouvez activer ou désactiver les fonctionnalités et technologies du processeur pour protégger le processeur et améliorer les performances du système.

Copepkne

Бezonaehoe nCnoB30BaHne npOduKcun 3

TexHnueckne xapaKTepeNCTNK 4

Texnueckne xapaKtepcntknpa3bema JCORSAIR1 11

KoMnJIeKT nocTaBKN 12

3aHnra nHeIb nopToB BBOda/ BbIBOda 13

Ta6Iuca coctoHn HndkaTopa nopTa LAN. 13

KoHpyraun npToB Ayno 13

Realtek Audio Console 14

YcTaHOBka aHTeHH. 16

En tant qu'ecologiste et afin de protégé l'environnement, MSI tient à rappeler ici...

Au sujet de la directive europeenne (EU) relative aux déchets des équipement electriques et Electroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits electriques et Electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recuperer certains produits en fin de vie. MSI prendra en compte cette exigence relative au退还 des produits en fin de vie au sein de la communauté française. Par conséquent vous pouvez restourner localement ces matériels dans les points de collecte.

PYCCKN

KomnaHnM SIm npednpHHMaet aKTHBbIe DeiCTBnNo 3aUNTe OkpykaIOSe cpebl, No3TOMy HAnOMHaEMBaM, yTO....

B cootbetcTbn C dIpeKTHBOEbponeckoro Co03a(EC) no npedotbpauehenno 3arpnaehnra OKpykaIOe cpebl nCNOJb3ObaHHbIM 3neKTPnueeCKM n 3neKTPoHHbIM o6OpydoBaHem (dpeKTHBA WEEE 2002/96/EC), Bctynaoe B cnly 13 abrtyca 2005 roda, n3deNna, OTHOCAUncs K 3neKTPnueeCKOMy n 3neKTPoHHOMy o6OpydoBaHIO, He moryt paccMaTpNbAtecbraK kak 6bITOBo Mycop, NOtOMy npOn3BODNTEN BBWepepeuNCHeHORO 3neKTPoHHOrO o6OpyDoBaHnRA 683aHbI npHNMaTB erO dnypepa60TKn no OKOHuaHN Cpoka cLyX6bl.MSI o63yETcR co6JIouDat bTre6oBaHnra n npMeMy npOdykun, npOdaHNo nD mapKo MSI Ha Teppntopn EC,B nepepa60TKy no OKOHuaHN cPoka cLyX6bl.Bb moKeTe BeHyTB 3TN n3DeJnRA B cneuaNaHIN3npoBAHhIe NHTb npMeMa.

ESPANOL

Cet apparéil doit être utilisé à l'intérieur.

当如用，
