Caractéristiques techniques	Hotte décorative murale, moteur puissant, éclairage LED intégré, filtre à graisse en aluminium.
Dimensions	Largeur : 60 cm, Profondeur : 50 cm, Hauteur : variable selon installation.
Débit d'air	Jusqu'à 600 m³/h.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Utilisation	Idéale pour les cuisines de taille moyenne, installation murale recommandée.
Maintenance	Filtres à graisse lavables au lave-vaisselle, nettoyage régulier de la surface.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie de 2 ans, consommation énergétique optimisée.

FOIRE AUX QUESTIONS - CP57E602SB BEST

Comment nettoyer les filtres de la hotte BEST CP57E602SB ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Rincez-les ensuite à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Quel niveau de bruit peut-on attendre de la hotte BEST CP57E602SB ?

La hotte BEST CP57E602SB fonctionne à un niveau sonore variant entre 50 et 70 dB selon la vitesse choisie, garantissant une utilisation relativement silencieuse.

Comment installer la hotte BEST CP57E602SB ?

Pour installer la hotte, suivez le manuel d'installation fourni. Assurez-vous de fixer la hotte à une distance recommandée de 65 à 75 cm au-dessus de la table de cuisson.

La hotte BEST CP57E602SB fonctionne-t-elle en mode recyclage ?

Oui, la hotte BEST CP57E602SB peut fonctionner en mode recyclage en ajoutant un kit de filtre à charbon, qui permet de purifier l'air avant de le renvoyer dans la cuisine.

Quels types de filtres sont compatibles avec la hotte BEST CP57E602SB ?

La hotte utilise des filtres métalliques pour les graisses et des filtres à charbon pour le mode recyclage. Assurez-vous de choisir des filtres compatibles spécifiquement conçus pour ce modèle.

Que faire si la hotte BEST CP57E602SB ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment régler la vitesse de la hotte BEST CP57E602SB ?

La hotte est équipée d'un panneau de contrôle qui vous permet de sélectionner la vitesse souhaitée. Appuyez simplement sur le bouton correspondant à la vitesse désirée.

Est-ce que la hotte BEST CP57E602SB nécessite un entretien régulier ?

Oui, il est recommandé de nettoyer les filtres tous les mois et de vérifier le bon fonctionnement de la hotte tous les six mois pour assurer une performance optimale.

MODE D'EMPLOI CP57E602SB BEST

BEST; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711 BEST; Drummondville, QC, Canada www.BestRangeHoods.com 866 737-7770 Pour enregistrer votre produit en ligne ou pour obtenir plus d’information, veuillez consulter le www.BestRangeHoods.com SV21422 rév. 03

1. N’utilisez cet appareil que de la façon prévue par le manufacturier. Si

vous avez des questions, contactez le manufacturier à l’adresse ou au numéro de téléphone indiqués dans la garantie.

2. Avant de réparer ou de nettoyer l’appareil, couper l’alimentation

électrique en verrouillant le panneau de distribution afin d’éviter sa remise en marche accidentelle. Si le panneau de distribution ne peut être verrouillé, y fixer un avertissement en évidence, telle qu’une étiquette de couleur vive.

3. Les travaux d’installation et de raccordement électrique doivent être

effectués par une personne qualifiée, conformément aux codes et aux standards de construction, incluant ceux concernant la protection contre les incendies.

4. Une quantité d’air adéquate est requise afin d’assurer une bonne

combustion et l’évacuation des gaz par la cheminée dans le cas des équipements alimentés au gaz afin de prévenir les retours de cheminée. Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d’équipement de chauffage, tel qu’ils sont publiés par la National Fire Protection Association (NFPA) et l’American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi que les responsables des codes locaux.

5. Veillez à ne pas endommager le câblage électrique ou d’autres

équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.

6. Les ventilateurs avec conduits doivent toujours évacuer l’air

7. Ne pas utiliser cet appareil avec une commande de vitesse à

8. Afin de réduire les risques d’incendie, n’utilisez que des conduits

9. Cet appareil doit être mis à la terre.

10. Lorsqu’une réglementation est en vigueur et qu’elle comporte des

exigences d’installation et/ou de certification plus restrictives, lesdites exigences prévalent sur celles de ce document et l’installateur entend s’y conformer à ses frais. AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE : a) Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif. Les débordements engendrent de la fumée et des déversements graisseux pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen. b) Mettez toujours la hotte encastrable en marche lorsque vous cuisinez à feu vif ou que vous cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au poivre flambés). c) Nettoyez régulièrement la (les) roue(s) du ventilateur. Ne laissez pas la graisse s’accumuler sur le ventilateur, les filtres ou les conduits d’évacuation. d) Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d’ustensiles appropriés à la dimension de la surface chauffante. AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES* :

1. Étouffez les flammes avec un couvercle hermétique, une tôle à biscuits

ou un plateau métallique et ensuite, éteindre le brûleur. PRENEZ SOIN D’ÉVITER les brûlures. SI LES FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS

MAINS. Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette

mouillée, cela pourrait occasionner une violente explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ :

A. Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez le fonctionnement. B. L’incendie est petit et limité à l’endroit où il a débuté. C. Les pompiers ont été avisés. D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours. *Tirées du Kitchen Fire Safety Tips publié par la NFPA.

1. Pour une utilisation à l’intérieur seulement.

2. Pour usage domestique seulement. Ne pas utiliser pour évacuer des

vapeurs ou des matières dangereuses ou explosives.

3. Afin d’éviter tout dommage au moteur et de débalancer ou de

rendre bruyante la roue du moteur, garder votre appareil à l’abri des poussières de gypse et de construction/rénovation, etc.

4. Le moteur de votre hotte encastrable possède une protection

thermique qui éteindra automatiquement le moteur s’il devient surchauffé. Le moteur redémarrera automatiquement une fois refroidi. Si le moteur continue à arrêter et à redémarrer, faites-le vérifier.

5. La distance minimale entre le bas de votre hotte et la surface de

cuisson ne doit pas être inférieure à 24 po. Un maximum de 30 po au-dessus de la surface de cuisson est recommandé pour une meilleure évacuation des odeurs de cuisson.

6. Deux installateurs sont recommandés lors de l’installation vu la grande

dimension et le poids de cet appareil.

7. Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à

l’extérieur. Ne pas évacuer l’air dans des espaces restreints comme l’intérieur des murs ou plafond ou dans le grenier, faux plafond ou garage.

8. Cet appareil est équipé d’un thermostat pouvant faire démarrer le

ventilateur automatiquement. Afin de réduire le risque de blessure, couper le courant à partir du panneau électrique et le verrouiller ou apposer un avertissement sur le panneau afin de prévenir que la hotte encastrable ne soit mise en marche accidentellement.

9. En raison de la grande capacité d’évacuation de cet appareil, il est

recommandé d’ouvrir une fenêtre dans ou près de la cuisine afin de remplacer l’air évacué.

10. Afin de réduire les risques d’incendie et d’électrocution, les modèles

Best de la série CP55IQ et CP57IQT doivent être installés uniquement avec leurs ventilateurs internes intégrés et les modèles Best de la série CP57E avec les ventilateurs externes EB6, EB9, EB12 ou EB15 ou un ventilateur en ligne ILB3, ILB6, ILB9, ILB11. Aucun autre ventilateur ne doit être utilisé.

11. Veuillez consulter l’autocollant apposé à l’intérieur du produit pour

plus d’information ou autres exigences.

12. Cette hotte encastrable est munie d’un récepteur radio (télécommande

optionnelle vendue séparément). Tous changements ou modifications qui ne sont pas approuvés par la partie responsable de la conformité pourraient annuler la possibilité d’opérer l’équipement. La télécommande a été testée et est en accord avec les limites de la Classe B appareil numérique et est conforme au chapitre 15 des règlements FCC et ICES-003 canadiens. Ces limites sont développées afin de fournir une protection raisonnable contre des interférences dommagables dans une installation résidentielle. La télécommande génère, utilise et peut émettre des flux de fréquences radio qui peuvent causer des interférences aux communications radio, si elle n’est pas installée selon les instructions. Cependant, il n’y a aucune garantie que ces dites interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences à un récepteur radio ou un téléviseur, cela peut être confirmé en éteignant et rallumant l’appareil, l’usager est encouragé à corriger cette situation en essayant les solutions suivantes :

• Réorienter ou relocaliser l’antenne réceptrice

• Augmenter la distance entre l’équipement et le récepteur

• Connecter l’équipement à une autre prise électrique ou un autre disjoncteur différent de celui du récepteur AVERTISSEMENT

Les hottes encastrables de série CP55IQ peuvent être installées en recirculation. Le kit de recirculation ANKCP55 doit être installé (vendu séparément).

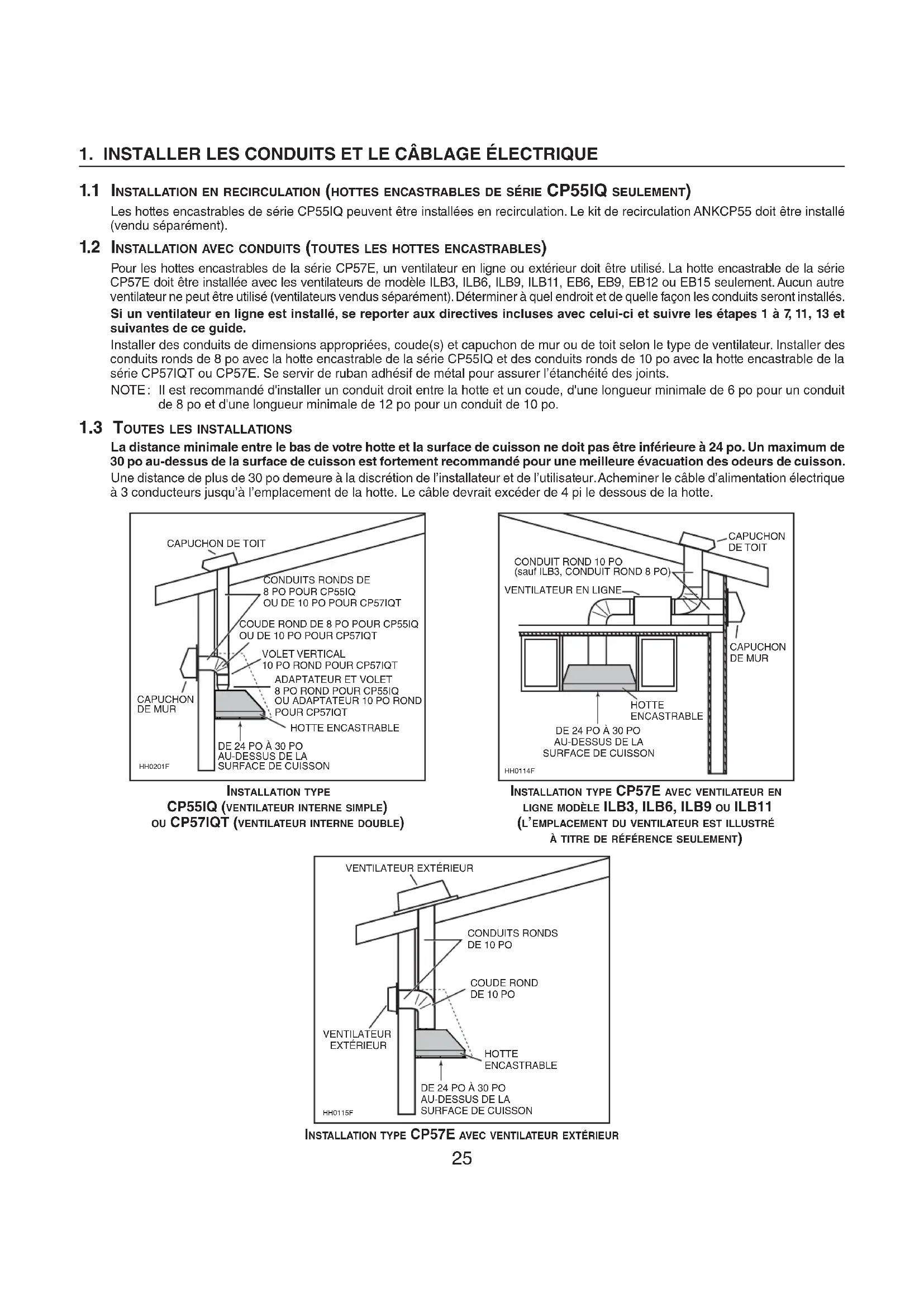

1.2 INSTALLATION AVEC CONDUITS (TOUTES LES HOTTES ENCASTRABLES)

Pour les hottes encastrables de la série CP57E, un ventilateur en ligne ou extérieur doit être utilisé. La hotte encastrable de la série CP57E doit être installée avec les ventilateurs de modèle ILB3, ILB6, ILB9, ILB11, EB6, EB9, EB12 ou EB15 seulement. Aucun autre ventilateur ne peut être utilisé (ventilateurs vendus séparément). Déterminer à quel endroit et de quelle façon les conduits seront installés. Si un ventilateur en ligne est installé, se reporter aux directives incluses avec celui-ci et suivre les étapes 1 à 7, 11, 13 et suivantes de ce guide. Installer des conduits de dimensions appropriées, coude(s) et capuchon de mur ou de toit selon le type de ventilateur. Installer des conduits ronds de 8 po avec la hotte encastrable de la série CP55IQ et des conduits ronds de 10 po avec la hotte encastrable de la série CP57IQT ou CP57E. Se servir de ruban adhésif de métal pour assurer l’étanchéité des joints. NOTE : Il est recommandé d'installer un conduit droit entre la hotte et un coude, d'une longueur minimale de 6 po pour un conduit de 8 po et d'une longueur minimale de 12 po pour un conduit de 10 po.

1.3 TOUTES LES INSTALLATIONS

La distance minimale entre le bas de votre hotte et la surface de cuisson ne doit pas être inférieure à 24 po. Un maximum de 30 po au-dessus de la surface de cuisson est fortement recommandé pour une meilleure évacuation des odeurs de cuisson. Une distance de plus de 30 po demeure à la discrétion de l’installateur et de l’utilisateur. Acheminer le câble d’alimentation électrique à 3 conducteurs jusqu’à l’emplacement de la hotte. Le câble devrait excéder de 4 pi le dessous de la hotte. HH0201F HOTTE ENCASTRABLECAPUCHON DE TOITCAPUCHONDE MURCONDUITS RONDS DE 8 PO POUR CP55IQ OU DE 10 PO POUR CP57IQTADAPTATEUR ET VOLET 8 PO ROND POUR CP55IQOU ADAPTATEUR 10 PO RONDPOUR CP57IQTDE 24 PO À 30 POAU-DESSUS DE LASURFACE DE CUISSONCOUDE ROND DE 8 PO POUR CP55IQOU DE 10 PO POUR CP57IQTVOLET VERTICAL 10 PO ROND POUR CP57IQTHH0114F VENTILATEUR EN LIGNEDE 24 PO À 30 POAU-DESSUS DE LASURFACE DE CUISSONCAPUCHON DE TOITCAPUCHONDE MURHOTTEENCASTRABLECONDUIT ROND 10 PO(sauf ILB3, CONDUIT ROND 8 PO) INSTALLATION TYPE CP55IQ (VENTILATEUR INTERNE SIMPLE)

Il est recommandé de porter des lunettes et des gants de sécurité lors de l’installation, de l’entretien et de la réparation de cet appareil.

Toujours suivre les codes et standards en vigueur lors de la contruction de l’armoire pour hotte.

• Les têtes de rivets sont incluses dans les dimensions A et B. HOTTE ENCASTRABLE DIMENSIONS DE LA DÉCOUPE

NOTE : Avant de commencer l’installation, vérifier le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contacter le manufacturier. S’assurer que les articles suivants soient inclus : - Hotte encastrable - Accessoires : • Filtres à chicane hybrides (3 pour le modèle de 36 po de largeur, 4 pour le modèle de 42 po de largeur et 5 pour les modèles de 48 po à 66 po de largeur)

• Adaptateur/volet de 8 po rond (fourni avec les hottes encastrables de série CP55IQ)

• Volet vertical en ligne de 10 po rond (fourni avec les hottes encastrables de série CP57IQT)

• Adaptateur de 10 po rond (fourni avec la hotte encastrable série CP57IQT)

• Sac de pièces : 1 serre-fils, 2 capuchons de connexion, 4 vis n° 8 x 3/8 po, 9 vis plaquées chrome n° 8 x 1/2 po, 10 vis n° 8-32 x 1/4 po (ne pas utiliser avec ce produit, veuillez vous défaire des vis n° 8-32 x 1/4 po ). Pièces vendues séparément :

• Ensemble de télécommande ACR2

• Ventilateur en ligne modèle ILB3, ILB6, ILB9 ou ILB11.

• Ventilateur externe modèle EB6, EB9, EB12 ou EB15.

• Conduits, coudes, capuchons de mur ou de toit. Consulter les pages 23 et 24 pour la liste complète des accessoires de ventilation et les numéros de modèle.

• Kit de recirculation de série ANKCP55, essentiel pour une installation sans conduit. NOTE : Lors de l’installation, protéger la surface de cuisson et le comptoir de cuisine. Construire l’armoire en fonction du format et du poids total de la hotte encastrable CP55IQ, CP57IQT ou CP57E. Consulter le tableau et l’illustration pour plus de détails. Afin de minimiser l’espace autour de la hotte encastrable, mesurer la longueur et profondeur de celle-ci et ajouter 1/16 po pour obtenir les mesures de D et E. Découper le trou dans la base de l’armoire selon les dimensions obtenues. Consulter le tableau et l’illustration pour plus de détails.27

Enlever le ruban adhésif des filtres. Retirer les filtres de la hotte encastrable et les mettre de côté. Il est recommandé de commencer par le(s) filtre(s) du centre. HH0102F AVERTISSEMENT

La charpente de bois doit être fixée solidement aux montants ou autre structure derrière la cloison. S’assurer qu’elle puisse supporter son propre poids en plus de celui de la CP55IQ, CP57IQT ou CP57E. Ne pas suivre cette directive peut entraîner des blessures corporelles ou des dommages à la surface de cuisson ou au comptoir de cuisine. Les hottes encastrables séries CP55IQ, CP57IQT et CP57E sont fixées à la charpente de l’armoire à l’aide des vis fournies dans le sac de pièces. Puisque les trous d’assemblage des hottes encastrables de séries CP55IQ, CP57IQT et CP57E sont situés à l’avant et sur les côtés arrière (voir l’illustration ci-contre), prévoir d’installer un cadrage de bois à l’avant et de chaque côté pour supporter la hotte encastrable.

6. RETIRER LA GOUTTIÈRE

A. Soulever la gouttière pour la désengager du panneau inférieur. B. Glisser la gouttière complètement vers la gauche ou la droite () et soulever l’extrémité opposée pour la désengager du panneau inférieur (). La retirer de la hotte encastrable et la mettre de côté.

7. RETIRER LE PANNEAU INFÉRIEUR

À l’aide d’un tournevis Phillips, enlever les deux vis de retenue du panneau inférieur et les mettre de côté. Retirer le panneau inférieur de la hotte encastrable et le mettre de côté.

Par l’intérieur de la hotte encastrable, retirer le couvercle de la boîte de jonction en dévissant les 2 vis de retenue et les mettre de côté. Défoncer l’ouverture préamorcée pour le fil d’alimentation électrique située sur le dessus de la hotte encastrable. Installer le serre-fil (inclus dans le sac de pièces).

9. INSTALLER L’ADAPTATEUR/VOLET DE 8 PO (SÉRIE CP55IQ SEULEMENT)

À l’aide de 4 vis n° 8 x 3/8 po fournies dans le sac de pièces, assembler l’adaptateur/volet sur le dessus de la hotte encastrable. Le cas échéant, retirer le ruban adhésif des volets pour assurer leur bon fonctionnement. Sceller les joints avec du ruban adhésif de métal pour éliminer les fuites d’air. HR0027

10. INSTALLER L’ADAPTATEUR DE 10 PO (SÉRIE CP57IQT SEULEMENT)

À l’aide de 2 vis n° 8 x 3/8 po fournies dans le sac de pièces, assembler l’adaptateur sur le dessus de la hotte encastrable. Sceller les joints avec du ruban adhésif de métal pour éliminer les fuites d’air. NOTE : Pour une installation sans conduit, ne pas installer le volet en ligne de 10 po. Installer le volet en ligne de 10 po à l’intérieur du conduit vertical lequel sera rattaché à la hotte encastrable. Ne pas l’installer dans un conduit horizontal car l’ouverture et la fermeture ne pourraient se faire adéquatement. Fixer le volet au conduit à l’aide de 3 vis à métaux n° 8 (non fournies). S’assurer que le volet s’ouvre et se ferme librement. Sceller les joints avec du ruban adhésif de métal pour éliminer les fuites d’air. 10 po min. recommandé HJ0073F

Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de distribution et verrouillez-le pour éviter une mise en marche accidentelle. VENTILATEURS INTERNES : Passer le fil d’alimentation électrique à travers le serre-fils précédemment installé à l’étape 8. Serrer le serre-fils pour retenir le fil d’alimentation en place. Connecter les fils dans la boîte de jonction en utilisant les capuchons de connexion fournis. Connecter le fil NOIR au NOIR, le fil BLANC au BLANC et le fil VERT ou dénudé à la vis de mise à la terre. NE PAS OUBLIER DE CONNECTER LA MISE À LA TERRE. Remettre en place le couvercle de la boîte de jonction.VENTILATEURS EXTÉRIEURS OU EN LIGNE : Voir les directives incluses avec ce type de ventilateur.HE0059Pour les détails concernant l’installation de la plaque ventilateur, voir les instructions comprises avec l’ensemble ventilateur et la plaque du ventilateur (vendu séparément). Installer la plaque ventilateur de façon à ce que la boîte de jonction se trouve à droite lorsque vous faites face à la hotte, tel qu’il est spécifié sur l’étiquette du ventilateur.

(SÉRIE CP57E SEULEMENT) HD0522COUVERCLE DE LA BOÎTE DE JONCTIONÉCROUS DENTELÉS

ATTENTION Prendre soin de ne pas gauchir les conduits en installant la hotte encastrable. À l’aide des vis plaquées chrome n° 8 x 1/2 po, encastrer la hotte dans son armoire. Commencer par les vis des coins avant gauche et droit, puis visser les 4 vis des côtés. Utiliser les vis restantes pour fixer l’avant de la hotte encastrable. (Voir l’illustration ci-contre pour l’emplacement spécifique des vis de montage.)S’assurer que l’adaptateur/volet (ou l’adaptateur) entre dans le conduit. Si l’accès au dessus de la hotte encastrable est ouvert, sceller le joint avec du ruban adhésif de métal.HH0102F MODÈLE CP55IQ SEULEMENT : Si le modèle CP55IQ est installé avec un kit de recirculation, installer le réducteur de 8 po à 7 po (inclus dans le kit de recirculation) avant d’installer la hotte encastrable dans son armoire.30 Fixer le panneau inférieur à la hotte encastrable à l’aide de ses vis retirées précédemment à l’étape 7.HO0224

Pour installer le ventilateur, voir les instructions comprises avec celui-ci. Brancher le fil du ventilateur à la prise à 2 alvéoles (B) et le fil d’alimentation électrique de la hotte encastrable (A) à la fiche à 3 broches, à l’intérieur de la hotte encastrable. AVERTISSEMENT Ne jamais brancher ensemble le fil du ventilateur au fil d’alimentation de la hotte.

HE0078 A. Insérer une extrémité de la gouttière dans un côté de la hotte encastrable () tout en soulevant l’autre extrémité par dessus le rebord du panneau inférieur ().B. Centrer la gouttière au dessus du rebord du panneau inférieur et la rabaisser pour l’enclencher en place.

16. REMETTRE EN PLACE LE PANNEAU INFÉRIEUR

Soulever le panneau inférieur et engager les pattes de métal de la hotte dans les fentes du panneau inférieur, tel qu’il est illustré dans les détails A et B ci-dessous.HO0121

Il est recommandé d’installer d’abord les filtres situés aux extrémités et de terminer par le(s) filtre(s) du centre.1. Insérer une extrémité du filtre hybride dans le rail avant de la hotte.2. Lever l’autre bout du filtre à l’intérieur de la hotte et l’insérer dans la gouttière. HD0526

(SÉRIES CP55IQ & CP57IQT SEULEMENT) NOTE : Le processus de calibrage est destiné aux installations avec conduit. Ne pas calibrer les installations en recirculation.Après l’installation de la hotte encastrable, enclencher le processus de calibrage (notre Technologie de performance garantie s’assure que le débit d’air optimal soit émis). Avant d’entreprendre le processus de calibrage, s’assurer que les filtres et le conduit soient installés.PROCESSUS DE CALIBRAGEMaintenir le bouton de calibrage enfoncé pendant 3 secondes; celui-ci s’allumera pendant un laps de temps pouvant aller jusqu’à 13 minutes. Le ventilateur s’activera et commencera le processus de calibration. Lorsque le calibrage est terminé, A ou B se produira :A. Le ventilateur s’arrête et la lumière du bouton de calibrage s’éteint = Calibrage réussi.B. Le ventilateur s’arrête et la lumière du bouton de calibrage clignote continuellement =Trop de restriction dans le conduit empêchant le ventilateur QI d’atteindre le débit d’air nominal. Le ventilateur se règle automatiquement à intensité maximale. NOTE : Les éléments communs pouvant engendrer de la restriction sont : clapet coincé (clapet antirefoulement, capuchon mural, capuchon de toit), un nombre trop élevé de coudes, dimension du conduit de 80% inférieure à la sortie de la hotte, transition de mauvaise qualité, utilisation de conduit flexible et/ou conduit écrasé.Deux options sont offertes :1. Appuyer sur le bouton de calibrage pour accepter tel quel. Le ventilateur QI est maintenant configuré à son niveau le plus élevé possible. La lumière de calibrage clignotante s’éteint.2. Corriger la restriction dans le conduit puis, répéter le processus de calibrage. a. Pour effacer les données de calibrage, maintenir le bouton de calibrage enfoncé pendant 10 secondes. Sa lumière clignotera alors 3 fois en guise de confirmation et le ventilateur retournera aux paramètres par défaut. b. Répéter le processus de calibrage.

18. RÉINSTALLER LES FILTRES À CHICANE HYBRIDES

ATTENTION Avant d’installer les filtres à chicane hybrides, retirer le plastique protecteur de ceux-ci. HC0071

Filtres à chicane hybrides Les filtres à chicane hybrides doivent être nettoyés fréquemment. Utiliser une solution d’eau chaude et de détergent. Nettoyer les filtres à chicane plus souvent si vos habitudes de cuisson génèrent plus de graisse, comme par exemple la friture ou les aliments sautés au wok. Les filtres à chicane sont lavables au lave-vaisselle. Retirer les filtres à chicane en les poussant vers l’arrière de la hotte et en les retournant vers le bas. Laisser les filtres sécher complètement avant de les réinstaller dans la hotte encastrable. Nettoyer les filtres fabriqués entièrement de métal au lave-vaisselle à l’aide d’un détergent sans phosphate. L’utilisation d’un détergent avec phosphate ainsi que les conditions locales de l’eau peuvent entraîner une décoloration des filtres, sans toutefois affecter leur performance. Cette décoloration n’est pas couverte par la garantie. Gouttière La gouttière doit être nettoyée fréquemment. La retirer de la hotte encastrable (voir l’étape 6 en page 27) et se servir d’une solution d’eau chaude et de détergent. Comme pour les filtres à chicane, la nettoyer plus souvent si vos habitudes de cuisson génèrent plus de graisse, comme par exemple la friture ou les aliments sautés au wok. Essuyer complètement la gouttière avant de la remettre en place. Nettoyage du (des) ventilateur(s) interne(s) Retirer les filtres pour accéder au(x) ventilateur(s) et passer l’aspirateur. Ne pas le(s) plonger dans l’eau.

L’éclairage de cette hotte encastrable est produit par des ampoules à DEL ne nécessitant aucun entretien. AVERTISSEMENT

Ne pas toucher aux ampoules durant ou peu après leur utilisation. Peuvent causer des brûlures. Nettoyage de la hotte encastrable Acier inoxydable : À éviter lors du choix d’un détergent : - Tous produits nettoyants contenant des agents de blanchiment; ils attaqueront l’acier inoxydable. - Tous produits contenant du chlorure, du fluorure, de l’iode ou du bromure; ils détérioreront rapidement les surfaces. - Tous produits combustibles utilisés pour le nettoyage : acétone, alcool, éther, benzène, etc.; ils sont grandement explosifs et ne devraient jamais être utilisés près d’une cuisinière. À faire :

• Laver régulièrement les surfaces à l’aide d’un chiffon ou linge propre imbibé d’eau tiède et de savon doux ou de détergent liquide à vaisselle.

• Toujours nettoyer dans le sens du polissage.

• Toujours bien rincer avec de l’eau claire (2 à 3 fois) et essuyer complètement.

• Un nettoyant domestique conçu spécialement pour l’acier inoxydable peut aussi être utilisé. À ne pas faire :

• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou tout autre grattoir pour enlever la saleté tenace.

• Ne pas utiliser une poudre nettoyante abrasive ou rugueuse.

• Ne pas laisser la saleté s’accumuler.

• Ne pas laisser la poussière de plâtre ou tout autre résidu de construction atteindre la hotte. Couvrir la hotte pour la durée des travaux afin de s’assurer qu’aucune poussière n’atteigne la hotte.33 A. BOUTON D’ARRÊT DIFFÉRÉ : Lorsque le ventilateur est en marche, appuyer sur ce bouton pour activer la fonction d’arrêt différé. L’indicateur lumineux de la vitesse correspondante commencera à clignoter pour indiquer que la fonction est activée. Le ventilateur continuera à fonctionner pendant 10 minutes, puis s’arrêtera automatiquement. Pour annuler la fonction d’arrêt différé, appuyer de nouveau sur ce bouton, le ventilateur fonctionnera alors en mode normal. NOTE : Lorsque la fonction d’arrêt différé est activée, la vitesse du ventilateur peut être augmentée ou diminuée à l’intérieur du même cycle de 10 minutes. B. B OUTON DE MISE EN MARCHE/VITESSE DU VENTILATEUR : Appuyer sur ce bouton pour mettre en marche le ventilateur; il démarrera à la vitesse réglée avant son dernier arrêt. Pour modifier la vitesse du ventilateur, appuyer de nouveau sur le bouton jusqu’à l’obtention de la vitesse désirée. Appuyer et maintenir ce bouton enfoncé pendant 2 secondes afin de diminuer la vitesse par incrément de 1. Les diminutions possibles sont alors : 4 à 3; 3 à 2; 2 à 1 et 1 à ARRÊT. NOTES : 1. À chaque fois que l’on appuie sur ce bouton, la vitesse change par incrément de 1 (ex. : de la vitesse 1 à 2, à 3, puis à 4. À partir de la quatrième vitesse, le ventilateur revient à la première). 2. La dernière vitesse utilisée est gardée en mémoire. Lorsque le ventilateur est activé de nouveau, il reprend la même vitesse qu’au dernier réglage, sauf pour la 4e vitesse, où il se met en marche à la vitesse 3. La vitesse mémorisée est également synchronisée avec la télécommande optionnelle.HEAT SENTRY

La hotte est munie d’un dispositif de protection qui s’active lorsqu’une chaleur excessive est détectée à l’intérieur de la hotte. Lors de l'activation du Heat Sentry, ce dispositif prend le contrôle du ventilateur et le règle en vitesse 4; la DEL du bouton de la vitesse 4 clignotera. Le ventilateur demeurera en vitesse 4 jusqu'à ce que la température revienne à la normale, il revient alors à la vitesse initialement sélectionnée. C. B OUTON D’ARRÊT DU VENTILATEUR/ENTRETIEN DES FILTRES : Appuyer sur ce bouton pour arrêter le ventilateur et annuler la fonction d’arrêt différé (si activée). NOTE : Après 30 heures de fonctionnement, les 4 voyants lumineux des vitesses de ventilateur clignoteront pendant 30 secondes pour signifier que les filtres ont besoin d’être nettoyés afin de maintenir leur haut niveau d’efficacité. Appuyer sur ce bouton pour réinitialiser le code afin d’indiquer que l’entretien a été fait. D. B OUTON D’ARRÊT D’ÉCLAIRAGE : Appuyer sur ce bouton pour éteindre les lumières. E. B OUTON D'ACTIVATION D'ÉCLAIRAGE : Appuyer sur ce bouton pour allumer les lampes; les 3 voyants d'activation de l'éclairage s'allumeront.NOTE : Il n'y a qu'une seule intensité d'éclairage. AVERTISSEMENT

Lors d’un feu de cuisson ou d’une chaleur excessive, le Heat Sentry peut mettre le ventilateur en marche même s’il est arrêté. Si tel est le cas, il est impossible d’arrêter le ventilateur à l’aide du bouton de la commande. Si vous devez arrêter le fonctionnement du ventilateur des modèles des séries CP55IQ/CP57IQT : régler l’interrupteur d’alimentation principal situé derrière les filtres à chicane en position ARRÊT, s’il est possible de le faire de façon sécuritaire (voir ci-dessous). Pour les modèles de la série CP57E : faites-le depuis le panneau de distribution principal.

Toujours mettre en marche le ventilateur avant de commencer la cuisson afin d’établir une circulation d’air dans la cuisine. Aussi, laisser le ventilateur fonctionner quelques minutes après l’arrêt de la cuisinière afin d’aérer.HC0016 VITESSE 1 2 3 4 BA C D E A) Bouton d’arrêt différé B) Bouton de mise en marche/ Vitesse du ventilateur C) Bouton d’arrêt du ventilateur/ Entretien des filtres D) Bouton d’arrêt d’éclairage E) Bouton d'activation d'éclairage INTERRUPTEUR D’ALIMENTATION PRINCIPAL SÉRIES CP55IQ

TÉLÉCOMMANDE OPTIONNELLE :La hotte encastrable peut également être contrôlée à l’aide de la télécommande optionnelle ACR2.Lorsqu’un bouton de la télécommande optionnelle est enfoncé, celui-ci envoie un signal codé au récepteur (installé en usine sur la hotte encastrable), indiquant quelle fonction doit être activée. ¤ : Active/désactive l’arrêt différé. - : Diminue la vitesse du moteur du ventilateur jusqu’à ARRÊT (4 à 3, 3 à 2, 2 à 1 et 1 à ARRÊT). + : Active le moteur du ventilateur et augmente sa vitesse (ARRÊT à 1, 1 à 2, 2 à 3, 3 à 4). : Active et désactive l'éclairage. 1 : Indicateur à DEL (s’allume en bleu lorsqu’un signal est transmis à la hotte encastrable). NOTE : Pour plus d’information, voir les instructions incluses avec la télécommande optionnelle.Instaler la pile.Avant de pouvoir être utilisée, la télécommande optionnelle doit être raccordée à la hotte encastrable selon la procédure suivante.

ROCÉDURE DE RACCORDEMENT (à une hotte en particulier) :

1- Éteindre l’éclairage et le ventilateur.2- Appuyer et maintenir le bouton

de la télécommande optionnelle enfoncé pendant 3 secondes (l’anneau indicateur à DEL s’allume). 3- Appuyer et maintenir le bouton A de la hotte encastrable enfoncé pendant 3 secondes afin de confirmer le raccordement. Les DEL 1 et 3 de l’éclairage clignoteront alors 3 fois en guise de confirmation. La procédure de raccordement doit être confirmée à l’intérieur de 30 secondes, sinon elle sera annulée. NOTES : 1. Le fait d’appuyer sur le bouton A de la hotte encastrable pendant 3 secondes n’activera pas le mode de raccordement. Le mode de raccordement peut seulement être activé à partir du bouton de la télécommande optionnelle. 2. Puisque le code est attribué au hasard, il peut être nécessaire de répéter la procédure dans les appartements et les condos où de nombreux produits contrôlés par une télécommande sont près les uns des autres.

ROCÉDURE D’ANNULATION DU RACCORDEMENT :

1- Éteindre l’éclairage et le ventilateur.

2- Appuyer et maintenir le bouton E de la hotte encastrable enfoncé pendant 10 secondes. La deuxième DEL de l’éclairage clignotera alors 3 fois en guise de confirmation.HC0070

Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de distribution et verrouillez-le pour éviter une mise en marche accidentelle.

Série CP55IQ de Best (ventilateur interne)36 LIGNE NEUTRE MISE À

Série CP57IQT de Best (ventilateur double)

Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de distribution et verrouillez-le pour éviter une mise en marche accidentelle.37

Risque d’électrocution. Le raccordement électrique doit être effectué par du personnel qualifié conformément aux codes et aux standards. Avant d’effectuer le branchement, coupez l’alimentation électrique au panneau de distribution et verrouillez-le pour éviter une mise en marche accidentelle.38

PIÈCES DE REMPLACEMENT ET SERVICE

Pour assurer le bon fonctionnement de votre appareil, vous devez toujours utiliser des pièces d’origine provenant de Broan-NuTone. Les pièces d’origine de Broan-NuTone sont spécialement conçues pour satisfaire toutes les normes de certification de sécurité applicables. Leur remplacement par des pièces ne provenant pas de Broan-NuTone pourrait ne pas assurer la sécurité de l’appareil, entraîner une réduction sévère des performances ainsi qu’un risque de défaillance prématurée. Broan-NuTone recommande également de toujours vous référer à une entreprise de services compétente et reconnue par Broan-NuTone pour vos pièces de remplacement et appels de service.

N° PIÈCE DESCRIPTION

Séries CP55IQ et CP57IQT de Best HL0211

Pour assurer le bon fonctionnement de votre appareil, vous devez toujours utiliser des pièces d’origine provenant de Broan-NuTone. Les pièces d’origine de Broan-NuTone sont spécialement conçues pour satisfaire toutes les normes de certification de sécurité applicables. Leur remplacement par des pièces ne provenant pas de Broan-NuTone pourrait ne pas assurer la sécurité de l’appareil, entraîner une réduction sévère des performances ainsi qu’un risque de défaillance prématurée. Broan-NuTone recommande également de toujours vous référer à une entreprise de services compétente et reconnue par Broan-NuTone pour vos pièces de remplacement et appels de service.

RÉF.N° PIÈCE DESCRIPTION

Broan-NuTone LLC (« Broan-NuTone ») garantit à l’acheteur consommateur initial de ses produits qu’ils sont exempts de tout défaut dans les matières premières ou la main-d’œuvre, pour une période de un an à compter de la date d’achat par le consommateur initial. IL N’Y A PAS D’AUTRES GARANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT, MAIS NON LIMITÉES AUX GARANTIES IMPLICITES POUR FIN DE COMMERCIALISATION ET DE CONVENANCE DANS UN BUT PARTICULIER. Durant cette période de un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement, tout produit ou pièce qui s’avère défectueux et ayant été utilisé normalement et d'une manière non abusive. CETTE GARANTIE NE S’APPLIQUE PAS AUX STARTERS DE FLUORESCENT, TUBES FLUORESCENTS ET AMPOULES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS DE MUR ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) l’entretien et le service normal ou (b) tout produit ou pièce endommagé à la suite de mauvais usage, négligence, accident, entretien inapproprié ou réparation (autre que par Broan-NuTone), mauvaise installation ou installation non conforme au mode d’installation recommandé. La durée de toute garantie implicite est limitée à une période de un an telle qu’elle est spécifiée pour la garantie exprimée. Certains États ou provinces ne permettent pas de limite de temps sur les garanties implicites. Si tel est le cas, veuillez ne pas tenir compte de la dernière limite décrite ci-dessus. L’ENGAGEMENT DE BROAN-NUTONE DE RÉPARER OU DE REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SERA PAS TENUE RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX SURVENANT À CAUSE DE OU EN RAPPORT À L’UTILISATION OU À LA PERFORMANCE DE SES PRODUITS. Certains États ou provinces ne permettent pas l’exclusion ou la limite relative aux dommages directs, indirects ou spéciaux. Si tel est le cas, veuillez ne pas tenir compte de l’exclusion ou de la limite ci-dessus. Cette garantie vous donne des droits légaux spécifiques et il se peut que vous ayez d’autres droits qui varient d’un État ou d’une province à l’autre. Toute modification apportée à ce produit sans l’autorisation de Broan-NuTone annulera cette garantie. Cette garantie annule toutes les autres garanties précédentes. Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l’une des adresses ou numéros de téléphone mentionnés plus bas, (b) donner le numéro du modèle et l’identification de la pièce et (c) décrire la nature de tout défaut dans le produit ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d’achat initial dudit produit. Best
