PIM 640 AS (IX) EX - Cuisinière INDESIT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Cuisinière à gaz avec 4 foyers, table en inox, four à gaz de 60L
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes manuelles
Maintenance	Nettoyage régulier de la surface et des grilles, vérification des brûleurs
Sécurité	Système de sécurité pour éviter les fuites de gaz, allumage électronique
Informations générales	Garantie de 2 ans, consommation énergétique classée A, couleur inox

FOIRE AUX QUESTIONS - PIM 640 AS (IX) EX INDESIT

Comment allumer le four de la cuisinière INDESIT PIM 640 AS (IX) EX ?

Pour allumer le four, tournez le bouton de sélection de mode de cuisson sur la position souhaitée et réglez la température. Appuyez sur le bouton d'allumage si nécessaire.

Que faire si la plaque vitrocéramique ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée et que le fusible n'est pas grillé. Assurez-vous également que la bonne zone de cuisson est sélectionnée et que la casserole est compatible avec la plaque.

Comment nettoyer la surface en inox de la cuisinière ?

Utilisez un chiffon doux et un nettoyant pour inox. Évitez les éponges abrasives qui pourraient rayer la surface.

Les voyants lumineux de la cuisinière ne s'allument pas, que faire ?

Vérifiez si la cuisinière est sous tension et si le cordon d'alimentation est correctement branché. Si le problème persiste, contactez un technicien.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température pour sélectionner la température souhaitée. Attendez quelques minutes pour que le four atteigne la température choisie.

Que faire si la porte du four ne se ferme pas correctement ?

Assurez-vous qu'aucun objet ne bloque la porte et vérifiez les charnières pour tout signe d'usure. Si nécessaire, contactez un service après-vente.

La cuisinière émet des bruits étranges, que dois-je faire ?

Assurez-vous que tous les composants sont correctement installés. Si les bruits persistent, débranchez la cuisinière et contactez un technicien.

Comment changer une ampoule du four ?

Débranchez la cuisinière, retirez le couvercle de l'ampoule à l'intérieur du four et remplacez l'ampoule par une nouvelle de même type.

Comment utiliser le mode grill du four ?

Sélectionnez le mode grill sur le bouton de cuisson, réglez la température et préchauffez le four avant d'ajouter vos aliments.

Y a-t-il un mode de sécurité pour les enfants sur la cuisinière ?

Oui, la cuisinière est équipée d'un verrouillage de sécurité qui peut être activé pour empêcher les modifications accidentelles. Consultez le manuel pour plus de détails sur son activation.

MODE D'EMPLOI PIM 640 AS (IX) EX INDESIT

Description de l'appareil,12

Installation,30

Mise en marche etutilisation,36

Précautions et conseils,36

Nettoyage et entretien,37

Anomalies et remèdes,38

IT

Italiano

ATTENTION: Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas fait approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Leprésent apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacities physiques, sensorielles ou mentales réduites ou n'avant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de l' apparéil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et d'entretien ne doivent pas été effectuees par des enfants non surveillés.

ATTENTION: Laisser un réseau de cuisson avec de l'huile ou de laGRAISSÉ sur un foyer est dangereux et risquéd'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de l'eau! Il faut eteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: Risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l'utilisation de protections de table inappropriées peut cause des incendies.

ES

Advertencias

• le modele de votre(APpareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signaletique apposée sur votre apparéil et/ou sur son emballage.

ES

Asistencia

Comunique:

Description de l'appareil

Vue d'ensemble

1 Grilles support de CASSEROLEs
2 BRULEURS AGAZ
3 PLAQUE ÉLECTRIQUE
4 Voyant FONCTIONNEMENT PLAQUE ELECTRIQUE
5 Manettes de commande des BRULEURS GAZ
6 Manettes de commande de la PLAQUE ELECTRIQUE
7 Bouton d'allumage des BRULEURS GAZ
8 Bougie d'allumage des BRULEURS GAZ
9 DISPOSITIF DE SECURITE

• PLAQUES ÉLECTRIQUES disponibles dans plusieurs diamètres et puissances: elles peuvent être "normales" ou "rapides", ces dernières sont répérables à leur point rouge.
  Voyant de FONCTIONNEMENT PLAQUE ELECTRIQUE il s'allume dés que la manette n'est plus sur la position eteint.
• BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.
• Manettes de commande des BRULEURS GAZ et de la PLAQUE ÉLECTRIQUE* pour le réglage de la flamme ou de la puissance.
• La bougie d'allumage des BRULEURS GAZ* permet l'allumage automatique du brûleur sélectionné.

• DISPOSITIF DE SECURITE* en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

• N'existe que sur certains modèles.

ES

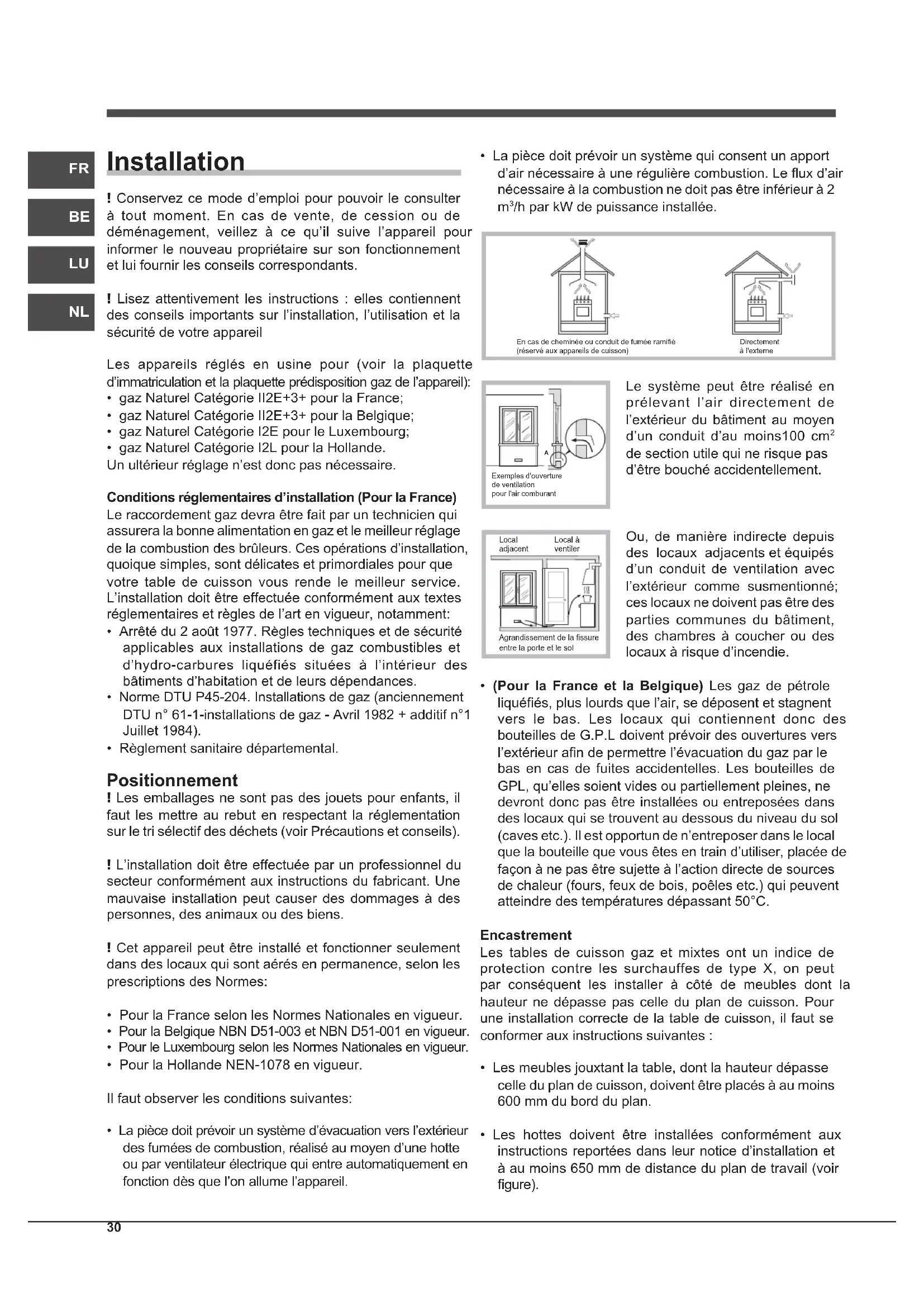

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, voirlez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Les apparèils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Categorie II2E+3+ pour la France;
• gaz Naturel Catégorie II2E+3+ pour la Belgique;
• gaz Naturel Categorie I2E pour le Luxembourg;
• gaz Naturel Categorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra etre fait par un technicien qui assuresera laonne alimentation en gaz et le meilleur reglage de la combustion des bruleurs. Ces operations d'installation, quoique simples, sont delicates et primordiales pour que voitre table de cuisson vous rende le meilleur service. L'installation doit etre effectuée conformément aux textes reglementaires et regles de l'art en vigueur,notamment:

• Arrêté du 2 août 1977. Régles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur des batiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n^ 61-1-installations de gaz - Avril 1982 + additif n^1 Juillet 1984).
• Règlement sanitaire département.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selecif des dechets (voir Précautions et conseils).

L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages a des personnes, des animaux ou des biens.

! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour le Luxembourg selon les Normes Nationales en vigueur.
  Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:

• La pierce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l'on allume l'appareil.

• La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m^3 /h par kW de puissance installée.

En cas de chermisse ou conduit de fumée rarnifie (réservé aux approails d'euisson)

Direclement à l'extreme

Exemples d'ouverture de ventilation pour l'air comburant

Le système peut etre réalisé en prélevant l'air directement de l'extérieur du batiment au moyen d'un conduit d'au moins 100~cm^2 de section utile qui ne risque pas d'être bouché accidentellement.

Agrandissement de la fissure entre la porte et le sol

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bathtub, des chambris à coucher ou des locaux à risque d'accordie.

• (Pour la France et la Belgique) Les gaz de petrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étes en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, deux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^ .

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas cette du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes:

• Les meubles jouxtant la table, dont la hauteur dépasse cette du plan de cuisson, doivent être placés à au moins 600 mm du bord du plan.

• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650~mm de distance du plan de travail (voir figure).

• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan de travail.

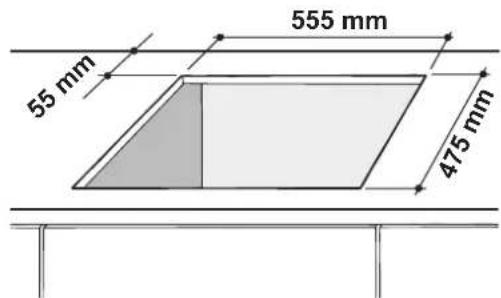

• La découpe du meuble doit avoir les dimensions indiquées par la figure.

Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaissieur. Pour bien fixer la table, utilisez tous les crochets fournis.

Scheme de fixation des crochets

Position du crochet Position du crochet pour top H=20mm pour top H=30mm

Devant

Position du crochet Derrière pour top H=40mm

Utilisez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'insteller le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appuii continu qui ait une découvert d'au moins 45 × 560 ~mm (voir figures).

En cas d'installation au-dessus d'un four encastrable dépourvu de ventilation de refroidissement forcie, il faudra prévoir des prises d'air d'entrée et de sortie pour permettre une bonne aération à l'intérieur du meuble (voir figure).

! La table PI 640 AST/PIM 640 AST ne peut être installée qu'au-dessus de jours encastrables équipés de ventilation de refroidissement.

Raccordementelectrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuees séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électrique Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, enaucun point, des températures dépassant de 50^ la temperature ambiente.

L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité. Avant de proceeder au branchement, assurez-vous que:

• la prise est bien munie d'une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;

• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

!Après installation de l'appareil,le cable electrique et la prise de courant doivent etre facilement accessibles
! Le cable ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôle périodiquement et ne peut être remplaceé que par un technicien/agré (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

Raccordement gaz

Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Pour la Belgique - le Luxembourg - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien régé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.

Pour relier l'appareil à la canalisation du gaz Naturel, I2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollandie, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé

sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filtage conique maje avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
• ou d'un tuyau flexible en acier inox, sans interruption, et

équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement part tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchete est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoire remplacer le joint d'etanchete (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz male cylindrique.

Raccordement part tuyau flexible en acier inox, à paroi continue avec raccords filetes

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz male cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ilne depassent pas 2000 mm de long. Aprees raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrase.

! N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
5. Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

• Réglage minimum (pour la France e la Belgique)

• Placez le robinet sur la position de minima;

1. Déposez la manette et tournez la vis de réglage positionné à l'intérieur ou sur le côte de la tige du robinet jusqu'à ce que vous obtienez une petite flâme régulière;

2. Une fois obtenu le débit minimal souhaïte, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage.
4. ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

! En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
! Si la pression du gaz utilise est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALETIQUE
Raccordements électriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications successives.

Caracteristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique)				Gaz Liquides Gaz Naturels
Brûleur Diamètre	(mm)	Puisance thermique kW (p.c.s.*)\NOM.Red.		By-pass 1/100 (mm)		Injecteur 1/100 (mm) Butane	Débit* g/h		Injecteur 1/100 (mm) G20	Débit* l/h (mm) G25
				(1)
Rapide (R)	100	3.00	0.70	39	41	86	218	214	116	286	332
Semi Rapide (S)	75	1.90	0.40	28	30	70	138	136	106	181	210
Auxiliaire (A)	55	1.00	0.40	28	30	50	73	71	79	95	111
Triple Couronne (TC)	130	3.25	1.50	61	57	91	236	232	133	309	360
Pression de alimentation (FR)	Nominal (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201725	252030
Pression de alimentation (BE)	Nominal (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525	251530

Pour la Luxembourg				Cat. I2E (2)
				Gaz Naturesl
Brûleur Débit*	Diamètre Puis (mm) (mm)	sance thermique kW (p.c.s.*)(G20)	(Réduit)(Nominale)	Injecteur 1/100	(I/h)
Rapide (R)	100	3,00	0,70	116	286
Semi Rapide (S)	75	1,90	0,40	106	181
Auxiliaire (A)	55	1,00	0,40	79	95
Triple Coronne (TC)	130	3,25	1,50	133	309
Pression de alimentation	Nominale (mbar)Minimum (mbar)Maximum (mbar)				201725

Pour la Hollande Gaz Naturels
Brûleur Débit*	Diamètre Puis (mm) (mm)	sance thermique kW (p.c.s.*)		Injecteur 1/100 Nominale	(l/h)
		(G25)	(Réduit)(Nominale)
Rapide Réduit (RR)	100	3,00	0,70	116	332
Semi Rapide (S)	75	1,90	0,40	106	210
Auxiliaire (A)	55	1,00	0,40	79	111
Triple Coronne (TC)	130	3,25	1,50	133	360
Pression de alimentation	Nominale (mbar)				25
	Minimum (mbar)				20
	Maximum (mbar)				30

• A 15°C et 1013,25 mbar-gaz sec
  Propane P.C.S. = 50.37 MJ/Kg
  * Butane P.C.S. = 49.47 MJ/Kg

Nature G20 P.C.S. = 37.78 MJ/m

Naturel G25 P.C.S. = 32.49 MJ/m

(1) Seulement pour les appareils équipés de dispositif de sécurité.
(2) Voir la plaquette d'immatriculation de l'appareil.

PI640

PI 640 A

PI640IB

PI 640 AS

PI640AR

PI 640 S

PI 640 AS R

PIM 640 AS

PIM 640 S

PIM 640 AS EX

PIM 640 A

! La table PI 640 AST/PIM 640 AST ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.

PI 631

PI 631 IB

PI 631 A

PI 631 AS

PIM 631 AS

PI 640 AST

PIM 640 AST

Mise en marche et utilisation

I La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour selectionner la position de puissance maximale. Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer. Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez d'abord sur le bouton d'allumage repéré par le symbole, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour eteindre le bruleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole *

Plaques électriques*

Pour procéder au réglage, tournez la manette correspondante dans le sens des aiguilles d'une montre ou dans le sens inverse enCHOISSSANT une des 6 positions possibles :

Position	Plaque normale ou rapide
0	Eteint
1	Poissance minimum
2 - 5	Poissance intermédiaires
6	Poissance maximum

Toute position de la manette autre que la position "étéint" entraîne l'allumage duvoyant de fonctionnement.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtaining un excellent rendement, n'oubliez pas :

• d'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• de tousjours utiliser des cassetoles à fond plat et avec couvercle.
• de tourner la manette dans la position minimum au moment de l'ébullition.

Brûleurs	Ø Récipients (cm)
Rapide (R)	24 - 26
Semi Rapide (S)	16 - 22
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26

Conseils pratiques pour l'utilisation des plaques électriques

Pour éviter toute déperdition de chaleur et ne pas endommager la plaque, il est conseilé d'utiliser des casseroles à fond plat n'ayant pas un plus petit diamètre que celui de la plaque.

Position	Plaque normale ou rapide
0	Eteint.
1	Cuisson de légumes verts, poissons.
2	Cuisson de pommes de terre (à la vapeur) soupes, bois chiches, haricots.
3	Pour continuer la cuisson de grandes quantités d'aliments, minestrone.
4	Rôtir (moyen).
5	Rôtir (fort).
6	Rissoler ou rejoindre l'ébullition en peu de temps.

! Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chauffer pendant 4 minutes à leur température maximum sans casserole. Au cours de cette phase initiale, le revêtement protecteur durcit et atteint sa résistance maximum.

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
• Pour bien fonctionner, les apparciels à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous âtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une pierce) estIMPROPE et donc dangereux.Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impROPE ou erroné.
• Evitez que le cordon d'alimentation d'autres petits electroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas'être bouchés
• Contrôlez toujours que les manettes sont bien dans la position “ ”/“ ” quand l'appareil n'est pas utilisé.
• Ne tirez rundout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉLA Fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
  N'tutilisez pas de casseroles instables ou deformees.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
• S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des materiaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barree" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Mise au rebut du matériel d'emballage : conformez-vous aux reglementations locales, les emballages pourront ainsi etre recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de recupération et le recyclage des materiaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlevement de leur vieil apparéil.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupe l'alimentation électrique de l'appareil.

Nettoyage de I'appareil

! N'utilise pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.
- Pour un entretien courant, passes une éponge humide sur la surface et sechez avec du papier essue-tout.
- Les parties démontables des brûleurs doivent être lavées frequently à l'eau chaude avec du détergent en eliminant soignement toute incrustation.

• Dans le cas de tables équipées d'allumage automatique, nettoyez fréquement et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifie que les orifices de sortie du gaz ne sont pas bouchés.
• Nettoyez les plaques électriques à l'aide d'un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le replacer.

! Cette opération doit être effectuee par un technicien agreé par le fabricant.

Anomalies et remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-venture, voyons Ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si :

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environns du plan de cuisson

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôle si:

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'eteint quand il est régèle sur la position de minimum.

Avez-vous contrôle si:

• les orifices de sortie du gaz ne sont pas par hasard bouchés

• il y a des courants d'air dans les environns du plan de cuisson

• les minima n'ont pas bien ete regles.

Les cassetoles sont instables.

Avez-vous contrôle si :

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard eté inversée.

Instalación

Cortar la corriente électrique

Desligar a corrente électrique
