BRAVIA KDL-37EX725 - Téléviseur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	TV LED 37 pouces
Résolution	Full HD (1920 x 1080 pixels)
Technologie d'affichage	LED
Fréquence de rafraîchissement	200 Hz
Connectivité	3 x HDMI, 2 x USB, 1 x Ethernet, 1 x Composite
Audio	2 x 10 W, Dolby Digital
Dimensions (L x H x P)	84,5 x 54,1 x 7,8 cm (sans pied)
Poids	12 kg (sans pied)
Alimentation électrique	AC 100-240 V, 50/60 Hz
Consommation d'énergie	En fonctionnement : 80 W, En veille : 0,2 W
Fonctions principales	Smart TV, Accès à Internet, Applications intégrées
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, vérifier auprès du service après-vente
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Compatibilités	Compatible avec les normes HDMI, USB, DLNA
Informations générales	Modèle sorti en 2011, design élégant, idéal pour les salons

FOIRE AUX QUESTIONS - BRAVIA KDL-37EX725 SONY

Comment réinitialiser mon SONY BRAVIA KDL-37EX725 aux paramètres d'usine ?

Pour réinitialiser votre téléviseur, allez dans 'Menu' > 'Configuration' > 'Réinitialiser' > 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran.

Que faire si mon téléviseur ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise fonctionne. Essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes pour forcer un redémarrage.

Comment résoudre des problèmes de connexion Wi-Fi sur le SONY BRAVIA KDL-37EX725 ?

Assurez-vous que votre routeur est allumé et fonctionne correctement. Allez dans 'Menu' > 'Réseau' > 'Configuration du réseau' et suivez les étapes pour reconnecter votre téléviseur au Wi-Fi.

Pourquoi mon téléviseur affiche-t-il un écran noir ?

Un écran noir peut être causé par un problème de source ou de câblage. Vérifiez que la source est correctement sélectionnée et que les câbles sont bien connectés. Essayez de changer de source pour voir si l'affichage revient.

Comment mettre à jour le logiciel de mon téléviseur ?

Allez dans 'Menu' > 'Configuration' > 'Mise à jour du logiciel'. Assurez-vous que votre téléviseur est connecté à Internet et suivez les instructions pour effectuer la mise à jour.

Mon téléviseur ne trouve pas les chaînes lors de la recherche automatique. Que faire ?

Vérifiez que l'antenne ou le câble est correctement connecté. Allez dans 'Menu' > 'Configuration' > 'Réglage des chaînes' et lancez à nouveau la recherche automatique.

Comment ajuster les paramètres d'image sur mon SONY BRAVIA KDL-37EX725 ?

Allez dans 'Menu' > 'Image' et ajustez les paramètres tels que la luminosité, le contraste et la couleur selon vos préférences.

Que faire si le son de mon téléviseur est faible ou absent ?

Vérifiez que le volume n'est pas à zéro et que le mode 'Muet' n'est pas activé. Assurez-vous également que les câbles audio sont correctement connectés si vous utilisez des haut-parleurs externes.

Comment activer le mode HDMI-CEC sur mon téléviseur ?

Allez dans 'Menu' > 'Configuration' > 'HDMI' et activez l'option 'Contrôle HDMI' pour permettre le contrôle de vos appareils connectés via HDMI.

Mon téléviseur ne détecte pas les appareils connectés via HDMI. Que faire ?

Assurez-vous que le câble HDMI est correctement branché et que l'appareil externe est allumé. Essayez de changer de port HDMI et de redémarrer le téléviseur.

MODE D'EMPLOI BRAVIA KDL-37EX725 SONY

Sony vous remercie d'avoir choisi ce téléviseur. Avant de l'utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Notes sur la fonction TV numérique

• Les fonctions du Téléviseur numérique (DV3) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG-2 et H.264/MPEG-4 AVC) ou dans les pays ou les zones couverts par un service de diffusion par câble DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible. Vérifiez auprès de votre revendeur local que votre zone de résidence permet la réception du signal DVB-T ou renseignez-vous auprès de votre câblo-opérateur pour être sûr de la compatibilité du service DVB-C avec ce téléviseur.
• Il est possible que celui-ci vous facture des frais supplémentaires pour ce service et qu'il vous faille accepter ses conditions générales pour cette prestation.
• Ce téléviseur est conforme aux spécifications DVB-T et DVB-C mais sa compatibilité avec les futurs programmes numériques terrestres DVB-T et par le câble DVB-C ne peut en aucun cas être garantie.
• Certaines fonctions du téléviseur numérique peuvent ne pas être disponibles dans tous les pays/régions et le service câblé DVB-C peut ne pas s'avérer totalement opérationnel avec certains opérateurs.

Pour une liste des câblo-opérateurs compatibles, consulter le site d'assistance Internet :

• Dans le nom du modèle du téléviseur, « x » correspond au numéro associé à la ligne, à la couleur ou au standard de télévision.

• Les instructions relatives à l'« installation du support de fixation murale » sont incluses dans ce mode d'emploi.

• Les illustrations utilisées dans le présent manuel peuvent varier selon le modèle de votre téléviseur.

• Sauf notification contraire, les illustrations de la télécommande utilisées dans le présent mode d'emploi représentent la RM-ED044.
• Avant d'utiliser le téléviseur, lisez attentivement la section « Consignes de sécurité » (page 38). Conservez ce manuel pour toute référence ultérieure.

Informations sur les marques commerciales

DV3 est une marque déposée du projet DVB.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou marques déposées de HDMI Licensing, LLC aux Etats-Unis et dans d'autres pays.

DLNA®, le logo DLNA et DLNA CERTIFIED® sont des marques, des marques de service ou des marques de certification de Digital Living Network Alliance.

DivX® est une technologie de compression de fichier vidéo développée par DivX, Inc.

DivX®, DivX Certified® et les logos associés sont des marques déposées de DivX, Inc. et sont utilisés sous licence.

À PROPOS DE LA VIDÉO DIVX : DivX® est un format vidéo numérique créé par DivX, Inc. Ceci est un appareil DivX Certified officiel qui lit les vidéos DivX. Rendez-vous sur www.divx.com pour plus d'informations et pour télécharger des outils logiciels permettant de convertir vos fichiers en vidéos DivX.

À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : Cet appareil DivX Certified® doit être enregistré afin de lire les vidéos à la demande (VOD) DivX. Pour générer le code d'enregistrement, consultez la section VOD DivX dans le menu de configuration de l'appareil. Rendez-vous ensuite sur vod.divx.com avec ce code pour procéder à l'enregistrement et en savoir plus sur la VOD DivX.

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole à double D sont des marques de Dolby Laboratories.

« BRAVIA » et BRAVIA sont des marques de Sony Corporation.

TrackID est une marque ou une marque déposée de Sony Ericsson Mobile Communications AB.

La technologie de reconnaissance des données audio/vidéo et les données associées sont fournies par Gracenote®. Gracenote constitue la norme de l'industrie en matière de technologie de reconnaissance musicale et de fourniture de contenus connexes. Pour plus de détails, visitez www.gracenote.com. Les données sur CD, DVD ou/et Blu-ray Disc et les données associées aux morceaux de musique et aux clips vidéo sont fournies par Gracenote, Inc.,

Copyright © 2000 - Date actuelle Gracenote. Logiciels Gracenote, Copyright © 2000 - Date actuelle Gracenote. Ce produit et ce service sont protégés par un ou plusieurs brevets appartenant à Gracenote. Pour obtenir une liste non exhaustive des brevets Gracenote en vigueur, visitez le site Web de Gracenote. Les noms Gracenote, CDDB, MusicID, MediaVOCS, le logo Gracenote, le graphisme Gracenote, la mention « Powered by Gracenote » sont des marques ou des marques déposées de Gracenote aux Etats-Unis et/ou dans d'autres pays.

DiSEqC™ est une marque déposée de EUTELSAT.

Ce téléviseur prend en charge DiSEqC 1.0. Ce téléviseur n'est pas destiné à commander des antennes à moteur.

O OPERA™ software

DiSEqC 1.0

Pour KDL-46/40/

32EX729, KDL-46/40/

32EX728, KDL-46/40/

32EX727, KDL-46/40/

32EX726, KDL-26/24/

22EX325 :

Avis relatif au signal sans fil

1. Par la présente, Sony, déclare que cet appareil est conforme aux exigences essentielles et autres prescriptions pertinentes de la Directive 1999/5/CE.

Pour obtenir la déclaration de conformité (DoC) à la Directive R&TTE, rendez-vous à l'adresse URL suivante.

http://www.compliance.sony.de/

1. Avis aux clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans les pays qui appliquent les directives de l'UE.

Le système de télévision sans fil peut être utilisé dans les pays suivants :

Autriche, Belgique, Bulgarie, Chypre, République tchèque, Danemark, Estonie, Finlande, France, Allemagne, Grèce, Hongrie, Islande, Irlande, Italie, Lettonie, Liechtenstein, Lituanie, Luxembourg, Malte, Pays-Bas, Norvège, Pologne, Portugal, République slovaque, Roumanie, Slovénie, Espagne, Suède, Suisse, Turquie et Royaume-Uni.

Cet appareil peut être utilisé dans d'autres pays non européens.

Système de télévision sans fil - Informations relatives à la réglementation

Pour les clients en Italie

par rapport à l'utilisation privée, par le Décret législatif du 1.8.2003, no. 259 (« Code des communications électroniques »). En particulier, l’Article 104 indique les conditions dans lesquelles une autorisation générale doit être préalablement obtenue et l’Article 105 précise les conditions dans lesquelles l’utilisation libre est autorisée ;

par rapport à la fourniture au public dde l'accès RLAN aux services et réseaux de télécommunications, (notamment le système de télévision sans fil) par le Décret ministériel du 28.5.2003, tel qu'amendé et l'Article 25 (autorisation générale pour les services et réseaux de communications électroniques) du Code des communications électroniques.

Pour les clients en Norvège

L'utilisation de cet équipement radio n'est pas autorisée dans la zone géographique située dans un rayon de 20 km autour du centre de Ny-Ålesund, Svalbard.

Pour les clients à Chypre

L'utilisateur final doit enregistrer les dispositifs RLAN (ou WAS ou Wi-Fi) auprès du Département des communications électroniques (P.I. 365/2008 et P.I. 267/2007).

P.I. 365/2008 désigne le Règlement des communications radio (Catégories de stations soumises à une autorisation générale et à un enregistrement) de 2008.

P.I. 267/2007 désigne l'Autorisation générale d'utilisation des radiofréquences par les réseaux locaux radio et les systèmes d'accès sans fil, y compris les réseaux locaux radio (WAS/RLAN).

Pour les clients en France

La fonction WLAN (Wi-Fi) de ce téléviseur couleurs numérique LCD doit être exclusivement utilisée à l'intérieur des bâtiments. Toute utilisation de la fonction WLAN (Wi-Fi) de ce téléviseur couleurs numérique LCD à l'extérieur des bâtiments est interdite sur le territoire français. Veillez à ce que la fonction WLAN (Wi-Fi) de ce téléviseur couleurs numérique LCD soit désactivée avant toute utilisation à l'extérieur des bâtiments. (Décision de l'ART 2002-1009 amendée par la Décision de l'ART 03-908 relative à la limitation de l'utilisation des hautes fréquences.)

Emplacement de l'étiquette d'identification

Les étiquettes reprenant le numéro de modèle, la date de production (mois/année) et les caractéristiques nominales de l'alimentation (selon les normes de sécurité en vigueur) se trouvent à l'arrière du téléviseur ou de l'emballage.

Précautions

Regarder la télévision

- Certaines personnes peuvent ressentir une gène (comme des troubles de la vue, de la fatigue ou des nausées) lorsqu'elles regardent une vidéo en 3D ou lorsqu'elles jouent à des jeux 3D stéréoscopiques. Sony recommande à tous les téléspectateurs de faire des pauses régulières lorsqu'ils regardent une vidéo en 3D ou lorsqu'ils jouent à des jeux 3D stéréoscopiques. La durée et la fréquence des pauses varient en fonction des personnes. À vous de décider ce qui vous convient le mieux. Si vous ressentez la moindre gène, il vous est conseillé d'arrêter de regarder la vidéo en 3D ou d'arrêter de jouer aux jeux 3D stéréoscopiques jusqu'à ce que la gène disparaisse. Consultez un docteur si vous le jugez nécessaire. Il est également conseillé de relire (i) le manuel d'instructions de tous les périphériques utilisés avec la télévision et (ii) de consulter notre site Internet (http://www.sony-europe.com/myproduct) pour avoir les dernières informations. La vue des jeunes enfants (particulièrement ceux qui ont moins de six ans) est encore en plein développement. Consultez votre docteur (comme un pédiatre ou un ophtalmologue) avant d'autoriser les jeunes enfants à regarder une vidéo en 3D ou à jouer à des jeux 3D stéréoscopiques. Les adultes doivent surveiller les jeunes enfants pour vérifier qu'ils suivent bien les recommandations données ci-dessus.

• N'utilisez pas, ne rangez pas et ne laissez pas les lunettes 3D ou la batterie près du feu ou dans des endroits où la température est élevée, notamment sous les rayons directs du soleil ou dans un véhicule en plein soleil.
• Veuillez noter que lorsque le simulateur 3D est activé, l'image est modifiée par rapport à l'originale en raison de la conversion assurée par la télévision.
• Regarder la télévision dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
• Si vous utilisez un casque, réglez le volume de façon à éviter un niveau sonore excessif qui pourrait altérer votre capacité auditive.

Ecran LCD

• Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inhérent à la structure de l'écran LCD et n'indique pas un dysfonctionnement.

• N'appuyez pas sur le filtre avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD être endommagé.

• Si ce téléviseur est utilisé dans un environnement froid, l'image peut apparaître sale ou sombre. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente.

• Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps.
• L'écran et le boîtier se réchauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'anorm
• L'écran LCD contient une petite quantité de cristaux liquides. Certains tubes fluorescents utilisés dans ce téléviseur contiennent également du mercure (à l'exception du téléviseur LCD à rétroéclairage LED). Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boîtier et de la surface de l'écran du téléviseur

Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entreprendre toute opération de nettoyage.

Pour éviter toute dégradation du matériau ou du revêtement de l'écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la surface de l'écran, frottez délicatement avec un linge doux. En cas de saleté tenace, frottez avec un linge doux légèrement imprégné d'une solution à base de détergent doux dilué.
• Ne pas vaporiser d'eau ni de détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures et provoquer des dysfonctionnements.
• N'utilisez jamais d'éponge abrasive, de produit de nettoyage alcalin/acide, de poudre à récurer ou de solvant volatil, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l'écran et le matériau du boîtier.

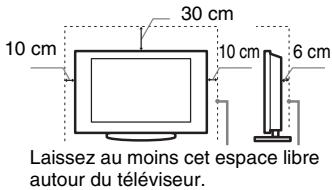

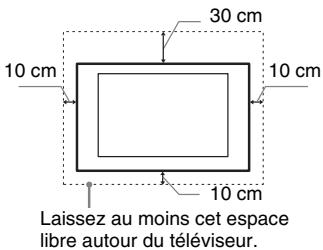

• Le nettoyage régulier des ouvertures de ventilation est recommandé pour assurer une ventilation correcte.
• Si l'angle du téléviseur doit être réglé, déplacez lentement ce dernier pour éviter qu'il ne se désolidarise et tombe de son pied.

Appareils optionnels

• Eloignez le téléviseur de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon, cela pourrait entraîner une déformation de l'image et/ou un bruit.
• Cet appareil a été testé et déclaré conforme aux limites de la Directive CEM lors de l'utilisation d'un câble de signal de liaison dont la longueur ne dépasse pas 3 mètres.

(Précautions relatives à la manipulation de la télécommande) Remarques

• Respectez les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
• Ne placez pas la télécommande à proximité d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.

Fonction sans fil de l'appareil

• N'utilisez pas cet appareil à proximité d'un équipement médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier.
• Même si cet appareil émet/reçoit des signaux brouillés, soyez attentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.

Mise au rebut du téléviseur

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans

les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veuillez contacter le service municipal local, le service chargé du traitement des déchets ménagers ou le magasin où vous avez acheté le produit.

Elimination des piles et accumulateurs usagés (Applicable dans les pays de

l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorporée sera traitée correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Table des matières

Mise en route

Vérification des accessoires....8

Insertion des piles dans la télécommande....8

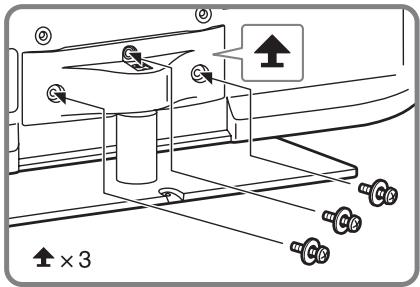

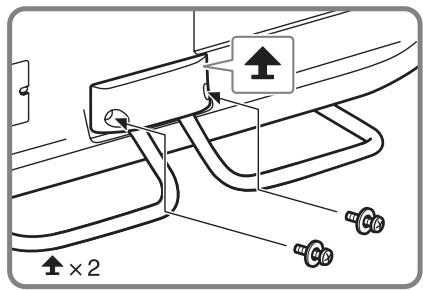

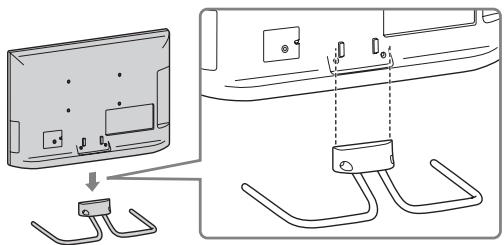

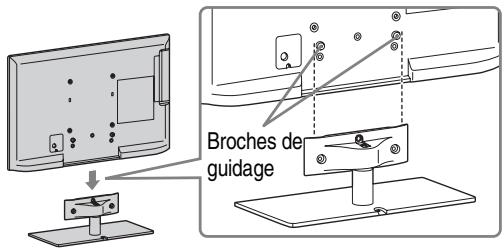

1: Fixation du support de table....9

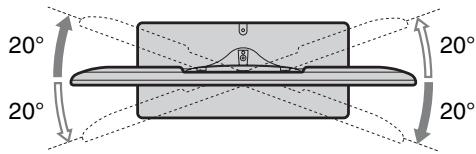

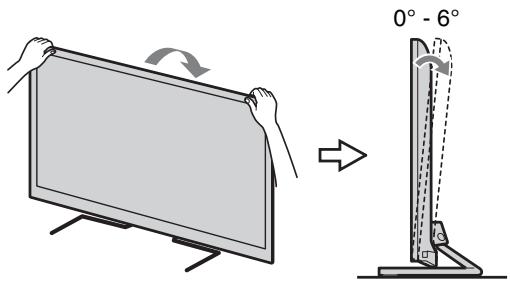

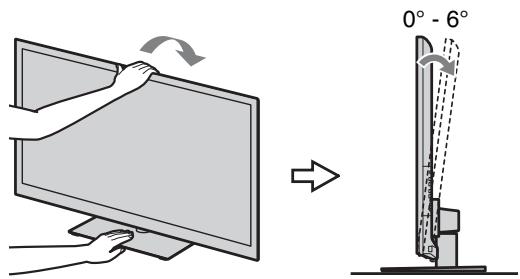

2: Réglage de l'angle de visualisation du téléviseur .... 10

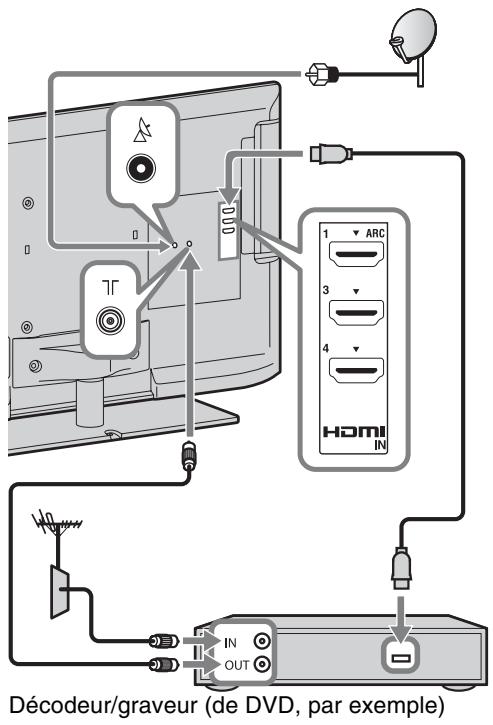

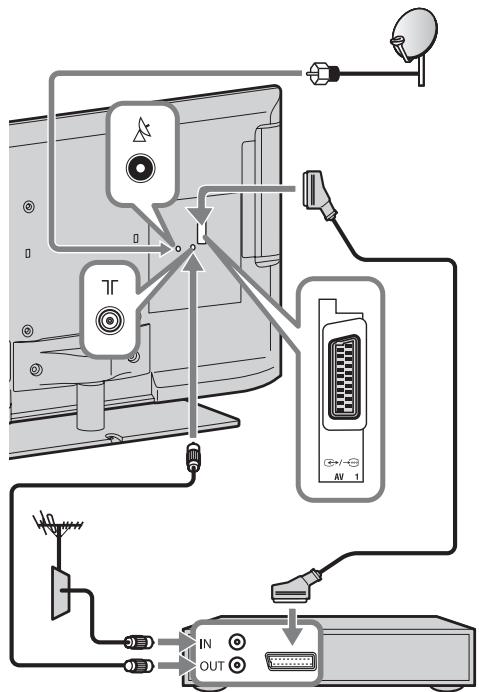

3: Raccordement d'une antenne/d'un décodeur/d'un graveur (notamment un graveur de DVD)....11

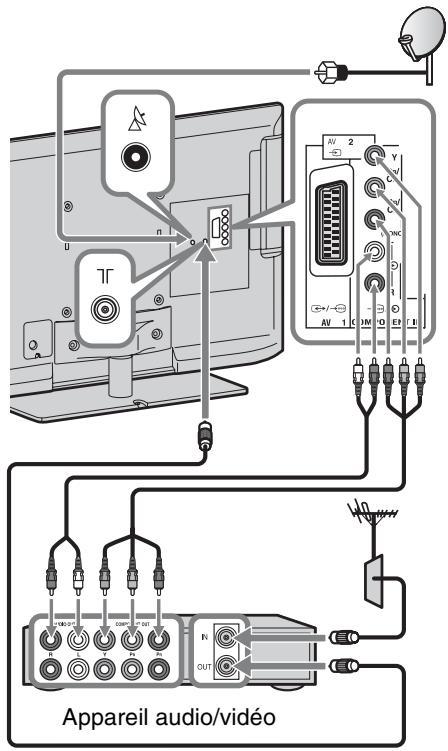

4: Raccordement d'appareils audio/vidéo 12

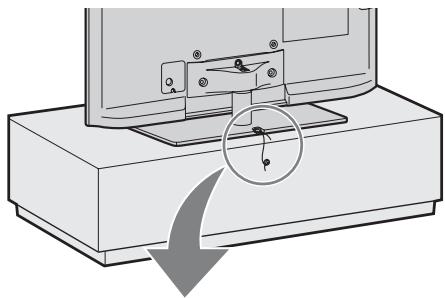

5: Protection du téléviseur contre les chutes .... 13

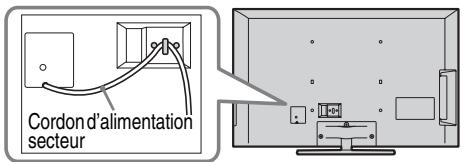

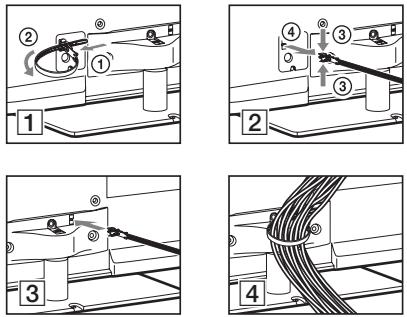

6: Rangement du cordon d'alimentation/Rangement des câbles.... 13

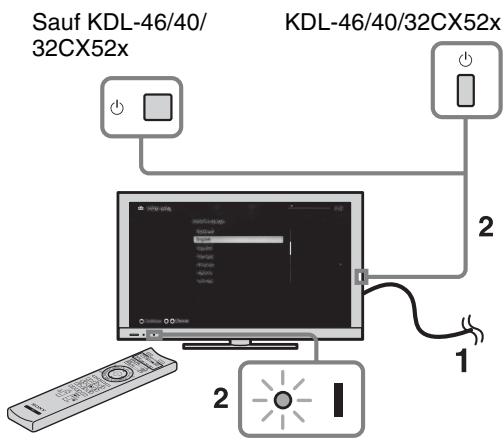

7: Exécution du réglage initial 14

Utilisation du téléviseur BRAVIA

Regarder la télévision 18

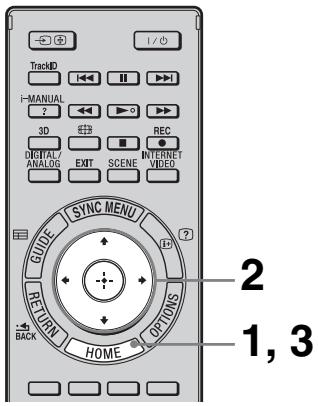

Sélection de divers réglages et fonctions (menu d'accueil)....20

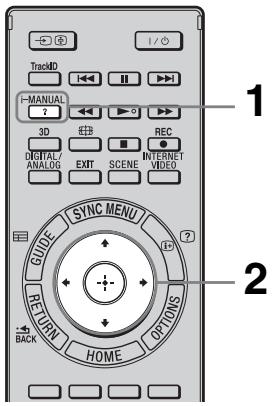

Affichage du mode d'emploi (i-Manual)....22

Réglage réseau

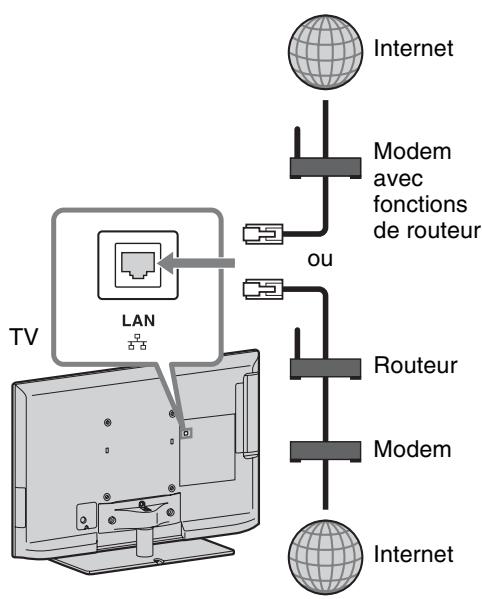

Préparation d'un réseau filaire ....24

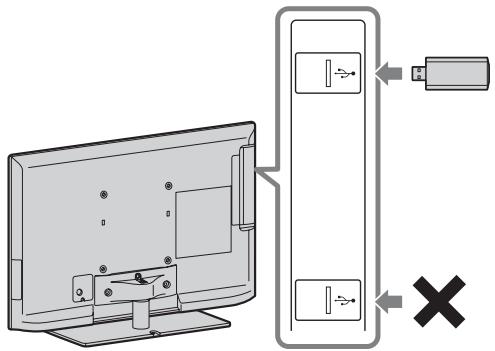

Préparation d'un LAN sans fil....24
Configuration de la connexion Internet 25
Si vous ne parvenez pas à vous connecter à Internet 26
Réglage des paramètres d'affichage du serveur ......27

Informations complémentaires

Dépannage....28

Spécifications....29

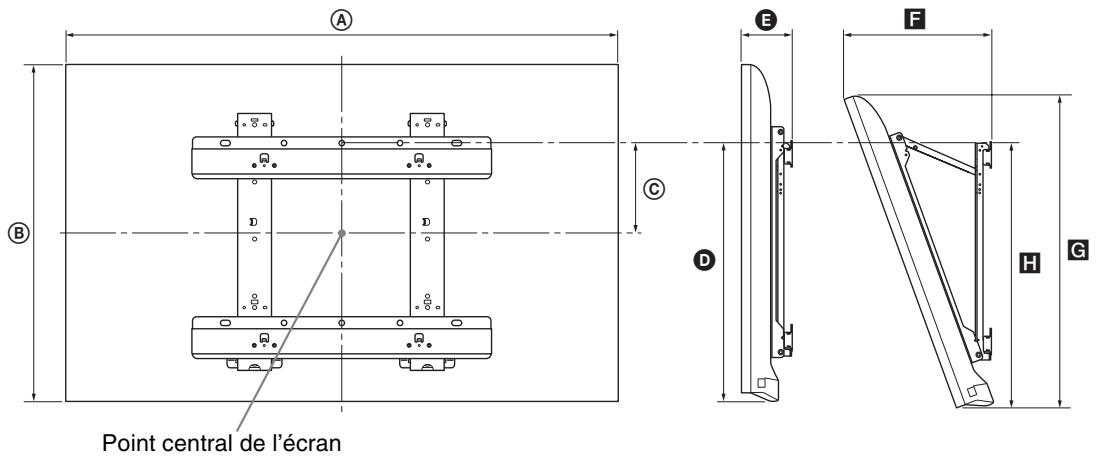

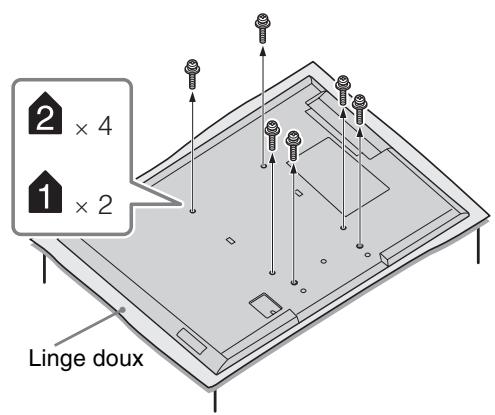

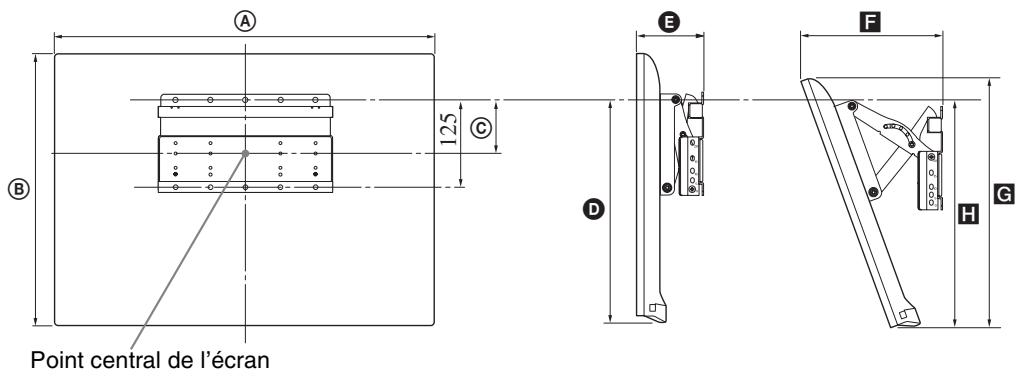

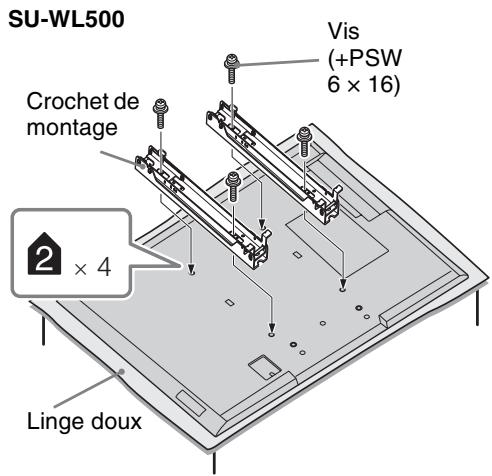

Installation des accessoires (Support de fixation murale)....33

Consignes de sécurité....38

Après avoir réglé votre téléviseur BRAVIA et assimilé les opérations de base à l'aide de ce manuel, reportez-vous au manuel intégré (i-Manual) pour plus d'informations sur les particularités de votre téléviseur.

Ce téléviseur possède un manuel intégré (i-Manual).

Pour accéder à l'i-Manual, appuyez sur la touche i-MANUAL de la télécommande et sélectionnez une option. Pour plus d'informations, reportez-vous à la page 22 du présent manuel. Le contenu de l'i-Manual peut varier selon le modèle/la région/la zone.

Contenu de l'i-Manual

Comment utiliser l'i-Manual

Fonctions du téléviseur

« BRAVIA »

Fonction 3D

Détecteur de présence

« BRAVIA » Internet Vidéo

Widgets Internet

LAN sans fil / Prêt pour LAN sans fil

« BRAVIA » Sync avec « Cmd pour HDMI »

TrackID™/Rech. musique/Rech. vidéos

Enregistrement HDD USB

Regarder la télévision

Fonction 3D

Guide électronique prog. numériques

Favoris

Format écran

Mode d'image

Texte

Photos/Musique/Vidéos

Double affichage (PIP)

Double affichage (P&P)

NVOD/MF

Réglages/Menu Accueil

A propos du menu Accueil

Réglages

Affichage

Son

Paramètres système

i-Manual

Réglage Numérique

Réglage Analogique

Entrées externes

Réseau

Support produit

Utilisation d'un autre appareil/Internet

Magnétoscope/Lecteur DVD

Système audio

Périph. USB (ex. app. photo numérique)

Cadre Photo

Appareil HDMI

Internet/LAN sans fil

Réseau domestique

PC

Description des éléments

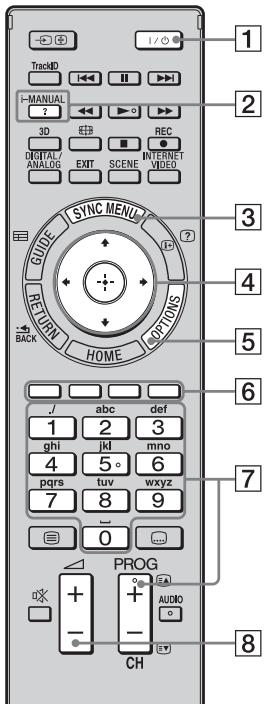

Télécommande

Commandes et témoins du téléviseur

Bornes

Dépannage

Index

Signets

Vérification des accessoires

Télécommande (1)

Vis de fixation du support de table (M5 × 16) (3)

(sauf KDL-26/24/22EX32x)

Vis de fixation du support de table (M4 × 12) (2)

(KDL-26/24/22EX32x uniquement)

Vis de montage du support de table (M6 × 14) (4)

(KDL-55/46EX72x, KDL-46HX72x,

KDL-46EX52x, KDL-46CX52x uniquement)

Vis de montage du support de table (M6 × 14) (3)

(KDL-40HX72x, KDL-40/37/32EX72x,

KDL-40/37/32EX52x, KDL-40/32CX52x,

KDL-32EX42x uniquement)

Vis de montage du support de table (M4 × 12) (2)

(KDL-26/24/22EX32x uniquement)

Clé hexagonale (1)

(sauf KDL-26/24/22EX32x)

Mode d'emploi (le présent manuel) et autres documents

*1 Pour assembler le support de table, reportez-vous au feuillet fourni avec celui-ci.

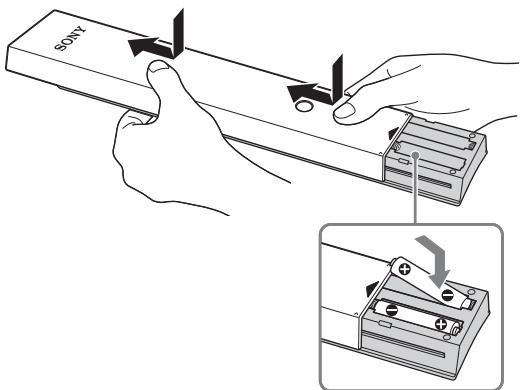

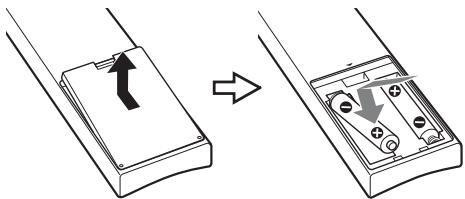

Insertion des piles dans la télécommande

▶ Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

SONY

1 Retirez la feuille de protection.
2 Appuyez sur le couvercle et faites-le glisser vers le haut.
▶ Pour Modell KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

1 Retirez la feuille de protection.
2 Appuyez sur le couvercle et soulevez-le pour l'ouvrir.

1: Fixation du support de table

1 Pour une fixation correcte à certains modèles de téléviseurs, reportez-vous au feuillet fourni avec le support de table.
2 Placez le téléviseur sur le support de table.
▶ Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Broches de guidage

• Alignez le téléviseur à partir du haut et faites-le glisser jusqu'à ce que les broches de guidage ne soient plus visibles.
  ▶ Pour KDL-26/24/22EX32x

3 Fixez le téléviseur au support de table à l'aide des vis fournies et en respectant les flèches ♠ pour guider les vis dans les trous.

▶ Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

↑×3

▶ Pour KDL-26/24/22EX32x

↑×2

- Si vous utilisez un tournevis électrique, réglez son couple sur 1,5 N·m {15 kgf·cm} environ.

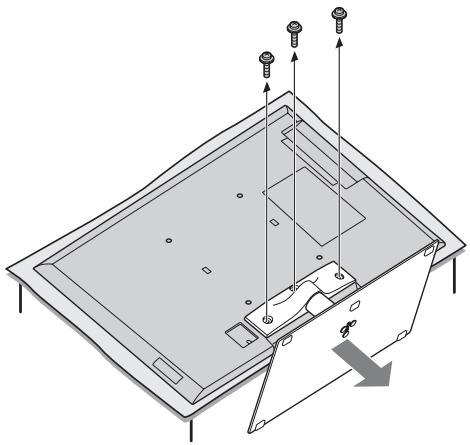

Démontage du support de table du téléviseur

Pour démonter le support de table du téléviseur, retirez les vis fixées à l'étape 3.

• Aucun motif ne justifie le démontage du support de table du téléviseur, excepté l'installation des accessoires correspondants sur le téléviseur.
• Lorsque vous détachez le support de table du téléviseur, posez l'écran face vers le bas sur une surface de travail stable de dimensions supérieures au téléviseur.
• Pour éviter d'endommager la surface de l'écran LCD, n'oubliez pas de poser un linge doux sur la surface de travail.
• Assurez-vous que le téléviseur est en position verticale avant de le mettre sous tension. Le téléviseur ne doit pas être mis sous tension lorsqu'il repose sur sa dalle LCD, afin de préserver l'uniformité de l'image.

▶ Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

2: Réglage de l'angle de visualisation du téléviseur

Ce téléviseur peut être réglé dans les angles illustrés.

Réglage de l'angle (Pivotement) (sauf KDL-26/24/22EX32x)

- Lorsque vous réglez l'angle, tenez le support d'une main pour éviter qu'il glisse ou que le téléviseur se renverse.

20° 20° 20° 20°

Réglage de l'angle (Inclinaison) (sauf KDL-46/40/32CX52x)

• Lorsque vous réglez l'angle, veillez à ne pas pincer vos doigts entre le téléviseur et le support.
  ▶ Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

0° - 6°

▶ Pour KDL-26/24/22EX32x

0° - 6°

- Vérifiez qu'aucun objet ne se trouve devant le téléviseur.

Capteur IR

Emetteur de synchronisation

3D (KDL-55/46/40/37/

32EX72x, KDL-46/40HX72x

uniquement)

Détecteur de présence

- N'exposez pas le détecteur de présence à la lumière directe du soleil ou à une lumière vive, car cela peut entraîner une défaillance.

3: Raccordement d'une antenne/d'un décodeur/ d'un graveur (notamment un graveur de DVD)

Raccordement d'un décodeur/graveur (de DVD, par exemple) avec le câble Péritel

Décodeur/graveur (de DVD, par exemple)

- Un câble Péritel universel à angle droit est recommandé pour ce raccordement.

• Vissez le connecteur satellite doucement à la main, n'utilisez aucun outil.
• Le téléviseur doit être éteint lorsque vous branchez l'antenne satellite.

Raccordement d'un décodeur/graveur (de DVD, par exemple) avec le câble HDMI

Décodeur/graveur (de DVD, par exemple)

Recommendation relative à la fiche de type F

Il est conseillé d'utiliser une fiche de type F de configuration similaire à celle illustrée ci-dessous.

Le fil interne ne peut pas dépasser le connecteur de plus de 1,5 mm.

(Illustration de référence de la fiche de type F)

4: Raccordement d'appareils audio/vidéo

Appareil audio/vidéo

5: Protection du téléviseur contre les chutes

1 Fixez une vis à bois (4 mm de diamètre, non fournie) sur le meuble TV.
2 Fixez une vis à métaux (M4 × 10, non fournie) dans l'orifice du téléviseur.
3 Reliez la vis à bois et la vis à métaux à l'aide d'un lien résistant (non fourni).

6: Rangement du cordon d'alimentation/Rangement des câbles

KDL-46/40/32CX52x

Cordon d'alimentation secteur

▶ Sauf KDL-46/40/32CX52x

• Avant de ranger les câbles, retirez le support de câble du couvercle d'alimentation secteur (reportez-vous aux étapes 1 et 2). Réutilisez le support de câble (voir l'étape 3) pour regrouper les autres câbles (voir l'étape 4).
• Ne rangez pas le cordon d'alimentation secteur avec les autres câbles.

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

KDL-26/24/22EX32x

* En cas d'installation au mur, fixez le support de câble sous les bornes.

7: Exécution du réglage initial

Sauf KDL-46/40/ 32CX52x KDL-46/40/32CX52x 1 2 2

1 Raccordez le téléviseur à votre prise secteur.
2 Appuyez sur la touche ⏻ du téléviseur. Le témoin vert I (mise sous tension) s'allume.

La première fois que vous mettez sous tension le téléviseur, le menu Langue apparaît sur l'écran.

[Non-Text]

- Lorsque vous mettez le téléviseur sous tension pour la première fois, il doit exécuter des opérations internes d'optimisation avant que vous puissiez procéder au réglage initial. Il n'y a ni image, ni son et le témoin du programmateur du panneau avant du téléviseur clignote en orange pendant 40 secondes environ. Ne mettez pas le téléviseur hors tension pendant ce temps. Cette opération a été réalisée en usine pour certains téléviseurs.

Suivez les instructions affichées à l'écran.

Mémorisation satellite auto :

Selon votre région, il peut être nécessaire d'effectuer les procédures suivantes :

1 Veuillez sélectionner « Satellite favori » ou « Satellite général ».
2 Pour « Satellite favori », choisissez votre opérateur préféré.

« Mémorisation satellite auto » syntonise automatiquement les chaînes satellite disponibles. La gestion Digital Satellite Equipment Control (DiSEqC) 1.0 permet de configurer jusqu'à quatre chaînes différentes. Les réglages suivants sont indépendants pour chaque connexion. Pour régler Entrée DiSEqC dans « Contrôle DiSEqC », utilisez « Configuration LNB ».

1 « Type de Recherche » et « Réglages avancés » (pour le réglage satellite courant - Satellite 1 à 4) :

Vous permet de définir les réglages de syntonisation, de manière plus détaillée, afin de rechercher le type de chaînes que vous préférez.

« Type de Recherche » : Si l'utilisation de « Recherche réseau » ne permet de trouver aucune chaîne, essayez « Recherche complète ».

« Recherche complète » : Exécute une recherche portant sur toutes les fréquences et garantit la syntonisation de tous les programmes possibles pour la configuration LNB actuellement définie. Les programmes précédemment syntonisés sont perdus.

« Recherche réseau » : Exécute une recherche portant sur les transpondeurs d’un réseau (autrement dit une recherche NIT). Comme « Recherche réseau » est plus rapide que « Recherche complète », elle est conseillée lors de la syntonisation à partir d’un réseau connu (normalement associé à un satellite). Un transpondeur doit être spécifié, à partir duquel les informations réseau (autres transpondeurs) sont récupérées. Les programmes précédemment syntonisés sont perdus.

2 « Configuration LNB » (pour chaque réglage satellite - Satellite 1 à 4) :

Dans le cas d'un (bloc à bruit réduit) non standard, un réglage manuel est possible.

• Dans le cas d'une seule chaîne satellite, vous pouvez conserver le réglage initial.
• Pour deux chaînes satellite, vous devez régler « Toneburst A » (1er satellite) et « Toneburst B » (2ème satellite) dans le réglage « Contrôle DiSEqC ».
• Vous pouvez aussi utiliser la commande DiSEqC A (1er satellite) et B (2ème satellite) si le LNB ou le multi-commutateur peut gérer ces commandes.
• Pour quatre chaînes satellite, les commandes DiSEqC A, B, C et D sont requises.

« Bande fréquence basse LNB » et

« Bande fréquence haute LNB » :

• Spécifie les bandes de fréquences LNB. N'oubliez pas de consulter la documentation de votre LNB pour définir les fréquences (normalement affichées sous la forme « Fréquence L.O. »).
  – Les valeurs par défaut sont valables pour un LNB universel.
• Si votre LNB peut gérer deux bandes (basse et haute), vous pouvez spécifier les deux. S'il n'en gère qu'une seule, spécifiez la bande basse.

« Tonalité 22 kHz » : Si vous disposez d'un LNB à deux bandes (bandes basse et haute), choisissez « Auto ». Le téléviseur règlera tout automatiquement, sinon, choisissez « Non ».

« Tension LNB » : Spécifie la tension définie pour un LNB à double polarisation.

• 13/18V : par défaut.
• 14/19V : si le câble LNB mesure plus de 60 m.
• Non : s'il est possible d'utiliser une alimentation externe.

3 « Transpondeur » (pour chaque réglage satellite - Satellite 1 à 4) :

Il est inutile de régler le transpondeur si vous sélectionnez « Recherche complète ».

« Rech. de nouvelles chaînes » :

• Effectue la syntonisation à partir d'un seul transpondeur.
  – Il s'agit d'une recherche incrémentielle à utiliser lorsqu'un nouveau transpondeur est ajouté à un satellite.
• Les chaînes déjà mémorisées sont conservées et les nouvelles chaînes captées sont ajoutées à la liste des chaînes de la connexion satellite en cours de modification.

1 Appuyez sur HOME, puis sélectionnez

« Réglage Numérique » > « Mémorisation satellite auto ».
2 Suivez l'instruction indiquée pour Mémorisation satellite auto.

[Non-Text]

• « Rech. de nouvelles chaînes » n'est pas disponible lors du réglage initial.
• Pour rechercher de nouveaux services, assurez-vous que le signal satellite est disponible.

Mémo numérique auto : Quand vous sélectionnez « Câble », nous vous recommandons de sélectionner « Recherche rapide » pour un réglage rapide. Réglez « Fréquence » et « Identification de réseau » selon les informations fournies par votre câblo-opérateur. Si vous ne trouvez aucune chaîne en utilisant « Recherche rapide », essayez « Recherche complète » (même si cela peut prendre un certain temps).

[Non-Text]

- Il se peut que la fonction « Recherche complète » ne soit pas disponible dans certains pays/certaines régions.

Pour une liste des câblo-opérateurs compatibles, consulter le site d'assistance Internet :

Ordre des chaînes : Permet de modifier l'ordre des chaînes analogiques mémorisées dans le téléviseur.

1 Appuyez sur ♗/▽ pour sélectionner la chaîne que vous souhaitez déplacer vers un autre numéro, puis appuyez sur ⊕.
2 Appuyez sur ♗/▽ pour sélectionner le nouveau numéro de la chaîne, puis appuyez sur ⊕.

[NO TEXT]

• Pour les chaînes satellite, sélectionnez « Ordre des chaînes satellite » dans « Réglage Numérique » de « Réglages » pour modifier l'ordre des chaînes satellite en suivant la procédure ci-dessus, une fois le réglage initial terminé.
• Vous pouvez aussi régler les chaînes manuellement.

Regarder la télévision

- La touche numérique 5 et les touches ▶, PROG + et AUDIO de la télécommande disposent de points tactiles. Ils vous serviront de référence lors de l'utilisation du téléviseur.

1 Mettez le téléviseur sous tension.

Appuyez sur la touche ⏻ du téléviseur pour le mettre sous tension.

2 Sélectionnez un mode.

3 Sélectionnez une chaîne de télévision.

Pour utiliser le Guide électronique des programmes numériques

Appuyez sur GUIDE en mode numérique pour afficher le guide des programmes.

Sélectionnez les chaînes numériques à l'aide des touches 0-9. Pour les chaînes dont le numéro est égal ou supérieur à 10, appuyez ensuite rapidement sur le second chiffre.

Éléments et commandes de la télécommande

Utilisez la télécommande fournie pour piloter le téléviseur. Vous trouverez ici les procédures de base de l'utilisation de la télécommande. Pour plus d'informations sur toutes les fonctions de la télécommande, appuyez sur i-MANUAL et consultez le manuel intégré (i-Manual) (page 22).

TrackID I / ◯ 1 MANUAL ? ← → 3D DIGITAL ANALOG EXIT REC INTERNET VIDEO SYNC MENU GUIDE RETURN HOME OPTIONS BACK ✓ abc def 1 2 3 ghi jkl mno 4 5 6 pqrs tuv wxyz 7 8 9 0 PROG + + - - AUDIO CH 1 2 3 4 5 6 7 8

Arrière de la télécommande

1 I/

Appuyez pour mettre le téléviseur sous et hors tension à partir du mode veille.

2 i-MANUAL

Affiche le manuel intégré (i-Manual).

3 SYNC MENU

Affiche le menu BRAVIA Sync qui permet de commander l'appareil compatible BRAVIA Sync raccordé au téléviseur.

4 ↑/↓/↔/→/⊕

Déplacent le curseur à l'écran et valident l'option.

5 OPTIONS

Affiche une liste de fonctions utiles et de raccourcis de menus. Les options de menu varient selon l'entrée et/ou le contenu sélectionné.

6 Touches de couleur

Un guide d'utilisation apparaît à l'écran lorsque vous pouvez utiliser les touches de couleur.

7 PROG/CH +/-/Touches numériques

Sélectionnent les chaînes en mode TV.

8 ∠ +/−

Règle le volume.

Sélection de divers réglages et fonctions (menu d'accueil)

Vous pouvez sélectionner toutes les fonctions à partir du menu d'accueil.

Pour découvrir le contenu du menu d'accueil, reportez-vous à la page 21.

TrackID I-MANUAL ? 3D DIGITAL/ANALOG EXIT SYNC MENU/ RETURN HOME REC INTERNETVIDEO 2 1, 3

2 Appuyez sur //// pour sélectionner des options.

Pour sélectionner des options du menu d'accueil (notamment pour sélectionner « Réglages »)

① Appuyez sur ⇌/⇔ pour sélectionner « Réglages ». Le contenu de « Réglages » s'affiche sur la droite.
② Appuyez sur ♠/▽ pour sélectionner « Affichage ».
③ Appuyez sur ⊕ pour ouvrir le menu. Selon les instructions affichées, appuyez sur ⇌/⇔/⇔/⇔ pour sélectionner des options et sur ⊕ pour valider.

3 Appuyez sur HOME pour quitter.

Contenu du menu d'accueil

Après avoir appuyé sur la touche HOME de la télécommande, les catégories suivantes apparaissent, symbolisées par des icônes. Les catégories disponibles varient selon le modèle du téléviseur, la région, le pays et les conditions de diffusion.

	TV	Vous pouvez sélectionner une liste de chaînes de télévision ou un guide des programmes.
	Médias	Vous pouvez profiter des photos/de la musique/des vidéos stockées sur des périphériques USB ou le réseau domestique.
	Entrées	Vous pouvez sélectionner les appareils raccordés au téléviseur.
	Signets/Récents	Permet d'accéder rapidement aux chaînes de télévision, aux entrées externes ou aux fichiers multimédia que vous utilisez le plus souvent ou que vous avez choisis récemment.
	Réglages	Contient toutes les configurations nécessaires pour personnaliser les réglages du téléviseur.
	Widgets	Permet d'accéder aux Widgets.
	Applications	Vous pouvez utiliser diverses applications telles que « Recherche de musique », le « Navigateur Internet », etc.
	Qriocity	Active l'accès au service en ligne « Qriocity ».
	Contenu Internet	Vous pouvez profiter des services de contenu Internet.
	Recommandations	Recommande des programmes qui peuvent vous intéresser, sur la base de l'historique des programmes que vous avez regardés.
	Enregistrements	Vous pouvez regarder des enregistrements programmés stockés sur un disque dur USB raccordé à l'appareil et sélectionner le contenu que vous souhaitez visionner.

Affichage du mode d'emploi (i-Manual)

Le mode d'emploi est intégré à votre téléviseur BRAVIA et peut être affiché à l'écran.

Pour en savoir plus sur les fonctions de votre téléviseur, il vous suffit d'appuyer sur une touche pour accéder à l'i-Manual.

TrackMD 1 / - MANUAL 3D DIGITAL/ ANALOG EXIT REC INTERNET VIDEO SYNC MENU GUIDE RETURN HOME 2 BACK

1 Appuyez sur i-MANUAL.

i-MANUAL

2 Appuyez sur //// pour sélectionner des options.

Pour sélectionner des options dans l'i-Manual

① Appuyez sur / pour sélectionner une option.
Le contenu de l'option, s'affiche sur la droite en tant que deuxième niveau.
② Appuyez sur pour accéder au deuxième niveau.
③ Appuyez sur ♠/▽ pour sélectionner une option du deuxième niveau.
Un résumé de l'option est affiché sur la droite.
S'il existe un troisième niveau, répétez cette étape pour afficher le résumé de l'option.
④ Appuyez sur pour sélectionner une option. Le contenu s'affiche.

3

④

Description de l'écran de l'i-Manual

Appuyez sur ⇔ pour revenir à la page précédente

Appuyez sur ↓ pour accéder à la page suivante

Numéro de page/Nombre total de pages

Appuyez sur RETURN pour revenir à la page précédente

Appuyez sur ⊕ pour exécuter la fonction

- S'affiche uniquement lorsque la fonction est disponible.

Pour utiliser le signet

L'i-Manual permet de créer des signets. Il est possible d'attribuer des signets à des pages à l'aide des touches de couleur, en suivant les instructions affichées au bas de l'écran. Pour accéder aux signets mémorisés, allez à la première page de l'i-Manual et sélectionnez « Signets ».

Pour mémoriser la dernière page affichée

L'i-Manual mémorise la dernière page affichée. Dans l'écran i-Manual, appuyez sur i-MANUAL pour revenir à l'écran du téléviseur. Si vous appuyez de nouveau sur i-MANUAL, les dernières informations affichées réapparaissent. Pour afficher la première page de l'i-Manual, revenez à celle-ci en suivant les instructions affichées, ou appuyez sur HOME et sélectionnez « i-Manual » sous « Réglages » dans le menu d'accueil.

- La mémoire de la dernière page est automatiquement réinitialisée lorsque vous mettez le téléviseur en mode veille.

Lorsque vous raccordez ce téléviseur à Internet, vous profitez de nombreuses fonctions : affichage d'une photo indiquant son lieu de prise de vue sur la carte, visionnage des vidéos Internet, etc. Pour plus d'informations sur les fonctions, reportez-vous à l'i-Manual.

- Pour vous connecter à Internet, vous avez besoin d'un contrat souscrit auprès d'un fournisseur de services Internet.

Préparation d'un réseau filaire

- Pour les connexions LAN, utilisez un câble de catégorie 7 (non fourni).

Préparation d'un LAN sans fil

Prêt pour un LAN sans fil vous permet d'accéder facilement à Internet et à votre réseau domestique à l'aide de l'adaptateur LAN sans fil USB UWA-BR100 (à partir de janvier 2010). En insérant l'adaptateur LAN sans fil USB dans le port USB de votre téléviseur, vous pouvez créer facilement un réseau sans fil. Avant de configurer la fonction LAN sans fil du téléviseur, veillez à configurer un routeur LAN sans fil.

- Selon le modèle du téléviseur, l'adaptateur LAN sans fil USB est disponible en tant qu'accessoire en option.

Configuration de la connexion Internet

En utilisant la fonction réseau, vous pouvez connecter le téléviseur à Internet. La procédure de configuration varie selon le type de réseau et de routeur LAN. N'oubliez pas de configurer un routeur LAN avant la connexion Internet. Vérifiez votre environnement LAN sans fil en vous reportant au tableau suivant.

LAN sans fil

LAN sans fil sécurisé ?

NON

→ Type 3

OUI ↓

Utilisez-vous un routeur LAN sans fil compatible Wi-Fi Protected Set-up (WPS) ?

NON

→ Type 2

OUI ↓ Type 1*

LAN filaire → Type 4

* Le Type 1 est plus facile à configurer si votre routeur possède un bouton de réglage automatique, par exemple Air Station One-Touch Secure System (AOSS). La plupart des routeurs les plus récents possèdent cette fonction. Vérifiez votre routeur.

Type 1 : Suivez la configuration du « Réseau sécurisé avec Wi-Fi Protected Set-up (WPS) ».
Type 2 : Suivez la configuration du « Réseau sécurisé sans Wi-Fi Protected Set-up (WPS) ».
Type 3 : Suivez la configuration du « Réseau non sécurisé avec n'importe quel type de routeur LAN sans fil ».
Type 4 : Suivez la configuration de « Réglage du réseau filaire ».

Type 1 : Réseau sécurisé avec Wi-Fi Protected Set-up (WPS)

La norme WPS facilite considérablement la sécurité d'un réseau domestique sans fil puisqu'il suffit d'appuyer sur la touche WPS du routeur LAN sans fil. Avant de configurer un LAN sans fil, vérifiez la position de la touche WPS sur le routeur ainsi que son mode d'utilisation.

Pour des raisons de sécurité, « WPS (PIN) » fournit un code PIN pour votre routeur. Le code PIN est renouvelé chaque fois que vous appuyez sur « WPS (PIN) ».

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage réseau ».
2 Sélectionnez « Réglage réseau sans fil ».
3 Sélectionnez « WPS (bouton-poussoir) » pour la méthode Bouton-poussoir ou « WPS (PIN) » pour la méthode PIN.

[Non-Text]

- Le nom de la touche WPS peut varier selon le routeur (par exemple, touche AOSS).

4 Suivez les instructions affichées dans l'écran de réglage.

Type 2 : Réseau sécurisé sans Wi-Fi Protected Set-up (WPS)

Pour configurer un LAN sans fil, vous avez besoin du SSID (nom du réseau sans fil) et de la clé de sécurité (clé WEP ou WPA). Si vous ne les connaissez pas, reportez-vous au mode d'emploi du routeur.

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage réseau ».
2 Sélectionnez « Réglage réseau sans fil ».
3 Sélectionnez « Rechercher », puis sélectionnez un réseau dans la liste des réseaux sans fil trouvés.

4 Suivez les instructions affichées dans l'écran de réglage.

[Non-Text]

- Si vous utilisez WPS pour le réglage du réseau, les paramètres de sécurité du routeur LAN sans fil s'activent et les équipements précédemment connectés au LAN sans fil de manière non sécurisée sont déconnectés du réseau. Dans ce cas, activez les paramètres de sécurité de l'équipement déconnecté, puis reconnectez-le. Vous pouvez aussi désactiver les paramètres de sécurité du routeur LAN sans fil, puis connecter l'équipement à un téléviseur, mais dans un état non sécurisé.

Type 3 : Réseau non sécurisé avec n'importe quel type de routeur LAN sans fil

Pour régler un LAN sans fil, SSID (nom de réseau sans fil) est requis.

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage réseau ».
2 Sélectionnez « Réglage réseau sans fil ».
3 Sélectionnez « Rechercher », puis sélectionnez un réseau dans la liste des réseaux sans fil trouvés.
4 Suivez les instructions affichées dans l'écran de réglage.

[Non-Text]

- La clé de sécurité (clé WEP ou WPA) n'est pas requise, car vous n'avez pas besoin de sélectionner de méthode de sécurité dans cette procédure.

Type 4 : Réglage du réseau filaire

Si nécessaire, entrez les valeurs respectives pour votre routeur. Les options à régler (notamment l'adresse IP, le masque de sous-réseau, DHCP) peuvent varier selon le routeur ou le fournisseur de services Internet. Pour plus d'informations, reportez-vous aux modes d'emploi reçus du fournisseur de services Internet ou à ceux fournis avec le routeur.

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage réseau ».
2 Sélectionnez « Réglage réseau filaire ».
3 Sélectionnez « Auto » pour définir automatiquement l'adresse IP et le serveur proxy, ou « Personnalisé » pour les définir manuellement.
4 Suivez les instructions affichées dans l'écran de réglage.

Affichage de l'état du réseau

Vous pouvez vérifier l'état de votre réseau.

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage réseau ».
2 Sélectionnez « Afficher l'état du réseau ».

Si vous ne parvenez pas à vous connecter à Internet

A l'aide des diagnostics, vérifiez les causes possibles de l'échec de la connexion réseau, ainsi que les paramètres.

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage réseau ».
2 Sélectionnez « Afficher l'état du réseau ».
3 Sélectionnez « Vérifier la connexion ». Cela peut prendre plusieurs minutes. Vous ne pouvez pas annuler le diagnostic après avoir sélectionné « Vérifier la connexion ».

Réglage des paramètres d'affichage du serveur

Vous pouvez sélectionner les serveurs du réseau domestique à afficher dans le menu d'accueil. Jusqu'à 10 serveurs peuvent être affichés automatiquement dans le menu d'accueil.

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage du réseau domestique ».
2 Sélectionnez « Paramètres d'affich. du serveur ».
3 Sélectionnez le serveur à afficher dans le menu d'accueil et réglez les paramètres.

Si vous ne pouvez pas vous connecter à votre réseau domestique

Le téléviseur détecte si le serveur est correctement reconnu lorsque vous ne pouvez pas le connecter à votre réseau domestique. Si les résultats du diagnostic indiquent une défaillance, vérifiez les causes possibles ainsi que les réglages et connexions réseau.

1 Appuyez sur HOME, puis sélectionnez > « Réseau » > « Réglage du réseau domestique ».
2 Sélectionnez « Diagnostics de serveur ». Les diagnostics du serveur commencent. Lorsque les diagnostics du serveur sont terminés, la liste des résultats du diagnostic apparaît.

Dépannage

Lorsque le témoin ⏻ (veille) clignote, comptez le nombre de clignotements (à intervalle de trois secondes).

Appuyez sur la touche ⏻ du téléviseur pour le mettre hors tension, débranchez le cordon d'alimentation secteur et signalez la façon dont le témoin clignote (nombre de clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.

Lorsque le témoin ⏻ (veille) ne clignote pas, vérifiez les éléments des tableaux ci-dessous.

Reportez-vous aussi à la section « Dépannage » de l’i-Manual. Si le problème persiste, confiez votre téléviseur à un technicien qualifié.

Condition	Description/Solution
Absence d’image (écran noir) et de son.	Vérifiez le raccordement de l’antenne/câble.Raccordez le téléviseur au secteur et appuyez sur la touche ⏻ du téléviseur.Si le témoin ⏻ (veille) s’allume en rouge, appuyez sur I/♡.
Quelques petits points noirs et/ou brillants apparaissent à l’écran.	L’écran est composé de pixels. La présence de petits points noirs et/ou brillants (pixels) à l’écran n’est pas le signe d’une défaillance.
Certains programmes ne peuvent pas être captés.	Vérifiez le raccordement de l’antenne ou de la parabole.Le câble satellite est peut-être court-circuité ou il peut avoir des problèmes de connexion. Vérifiez le câble et la connexion puis éteignez le téléviseur avec l’interrupteur Oui / Non et allumez de nouveau.La fréquence que vous avez saisie est hors limites. Veuillez consulter le fournisseur de programme satellite.
Le téléviseur s’éteint automatiquement (il passe en mode veille).	Vérifiez si la fonction « Arrêt programmé » est activée ou vérifiez le réglage « Durée » sous « Marche programmée ».Vérifiez si la fonction « Mise en veille du téléviseur » est activée.Vérifiez si la fonction « Détecteur de présence » est activée. Si aucun téléspectateur n’est détecté devant le téléviseur pendant une durée prédéfinie, l’image se désactive automatiquement en laissant uniquement le son du téléviseur activé. Par ailleurs, après 30 minutes en mode Sans image, le téléviseur passe en mode veille.
La télécommande ne fonctionne pas.	Remplacez les piles.Votre téléviseur est peut-être en mode SYNC.Appuyez surSYNC MENU, sélectionnez « Commande TV », puis sélectionnez « Accueil (Menu) » ou « Options » pour commander le téléviseur.
Le mot de passe du « Verrouillage parental » a été oublié.	Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours accepté.)
La température augmente autour du téléviseur.	Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l’entoure.Si vous le touchez, vous remarquerez peut-être qu’il est chaud.

Spécifications

Norme
Type d'affichage	Ecran à cristaux liquides
Norme de télévision	Analogique : Selon le pays/région sélectionné : B/G/H, D/K, L, I, MNumérique : DVB-T/DVB-CSatellite : DVB-S/DVB-S2
Norme Couleur/Video	Analogique : PAL, PAL60 (uniquement entrée vidéo), SECAM, NTSC3.58, NTSC4.43 (uniquement entrée vidéo)Numérique : MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Canaux couverts	Analogique : VHF : E2-E12/UHF : E21-E69/CATV : S1-S20/HYPER : S21-S41D/K : R1-R12, R21-R69/L : F2-F10, B-Q, F21-F69/I : UHF B21-B69/M : A2-A13, A14-A79Numérique : VHF/UHFSatellite : Fréquence IF 950-2 150 MHz
Sortie son	10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x,KDL-46/40/32CX52x, KDL-32EX42x)8 W + 8 W (KDL-26/24/22EX32x)
Prises d'entrée/sortie
Câble d'antenne	Borne 75 ohms externe pour VHF/UHF
Antenne satellite	Connecteur femelle type-F IEC169-24, 75 ohms.DiSEqC 1.0, LNB 13 V/18 V & 22 KHz tone
AV1	Connecteur Péritel à 21 broches (norme CENELEC) comprenant entrée audio et vidéo, entrée RVB et sortie audio et vidéo TV.
AV2	Entrée vidéo (prise phono)
COMPONENT IN	Formats pris en charge : 1080p, 1080i, 720p, 576p, 576i, 480p, 480iEntrée audio (prises phono)
HDMI IN1, 2, 3, 4(sauf KDL-26/24/22EX32x)	Vidéo : 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby DigitalEntrée audio analogique (mini-prise) (HDMI IN4 uniquement)Entrée PCARC (Audio Return Channel) (HDMI IN1 uniquement)
HDMI IN1, 2(KDL-26/24/22EX32x uniquement)	Vidéo : 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio : PCM linéaire deux canaux : 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby DigitalEntrée audio analogique (mini-prise) (HDMI IN2 uniquement)Entrée PCARC (Audio Return Channel) (HDMI IN1 uniquement)
DIGITAL AUDIO OUT(OPTICAL)	Prise optique numérique (PCM linéaire deux canaux, Dolby Digital)
AUDIO OUT / ☎	Sortie audio (prises phono)Prise casque
PC IN	Entrée PC (Mini D-sub 15 broches)Entrée audio PC (mini-prise)
(KDL-26/24/22EX32x uniquement)	Port USB (Enregistrement HDD pris en charge)
(HDD REC)(sauf KDL-26/24/22EX32x)	Port USB, port pour disque dur USB (2 uniquement)
	Emplacement CAM (Module pour système à contrôle d'accès)
LAN	Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction del'environnement d'exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX nesont pas garantis pour ce téléviseur.)

Nom du modèle KDL-		55EX72x	46HX72x	46EX72x	46EX52x
Alimentation et autres
Tension d'alimentation	220 V – 240 V CA, 50 Hz
Classe d'efficacité énergétique		A	A	A	A
Taille d'écran (mesurée en diagonale)		Environ 138,8 cm/55 pouces	Environ 116,8 cm/46 pouces	Environ 116,8 cm/46 pouces	Environ 116,8 cm/46 pouces
Nom du modèle KDL-		55EX72x	46HX72x	46EX72x	46EX52x
Consommation électrique	en mode « Domicile »/ « Standard »	113 W	83,0 W	81,0 W	68,0 W
	en mode « Point de vente »/ « Intense »	177 W	153 W	133 W	114 W
Consommation électrique annuelle moyenne*1		165 kWh	115 kWh	118 kWh	99 kWh
Consommation électrique en veille*2		0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,3 W (13 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (l × h × p)
avec support de table		126,9 × 79,9 × 31,5 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm
sans support de table		126,9 × 76,9 × 4,1 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm
Poids (Environ)
avec support de table		25,4 kg	18,8 kg	17,9 kg	17,8 kg
sans support de table		20,2 kg	14,4 kg	14,3 kg	14,2 kg
Accessoires fournis		Voir la section « Vérification des accessoires » (page 8).
Accessoires en option		Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x)Adaptateur LAN sans fil USB
Température d'utilisation		0 °C – 40 °C
Humidité d'utilisation		10 % à 80 % HR (sans condensation)

Nom du modèle KDL-		46CX52x	40HX72x	40EX72x	40EX52x
Alimentation et autres
Tension d'alimentation		220 V – 240 V CA, 50 Hz
Classe d'efficacité énergétique		C	B	A	A
Taille d'écran (mesurée en diagonale)		Environ 116,8 cm/46 pouces	Environ 101,6 cm/40 pouces	Environ 101,6 cm/40 pouces	Environ 101,6 cm/40 pouces
Consommation électrique	en mode « Domicile »/« Standard »	128 W	85,0 W	64,0 W	65,0 W
	en mode « Point de vente » /« Intense »	204 W	135 W	121 W	113 W
Consommation électrique annuelle moyenne*1		187 kWh	118 kWh	93 kWh	95 kWh
Consommation électrique en veille*2		0,25 W (16 W en mode de mise à jour du logiciel/EPG)	0,25 W (14 W en mode de mise à jour du logiciel/EPG)	0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,3 W (13 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (l × h × p)
avec support de table		112,2 × 71,2 × 27,5 cm	94,3 × 61,5 × 21,0 cm	94,3 × 61,6 × 25,0 cm	94,3 × 61,6 × 25,0 cm
sans support de table		112,2 × 68,2 × 7,4 cm	94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm
Poids (Environ)
avec support de table		20,7 kg	15,4 kg	14,4 kg	14,4 kg
sans support de table		17,1 kg	11,6 kg	11,2 kg	11,2 kg
Accessoires fournis		Voir la section « Vérification des accessoires » (page 8).
Accessoires en option		Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x)Adaptateur LAN sans fil USB
Température d'utilisation		0 °C – 40 °C
Humidité d'utilisation		10 % à 80 % HR (sans condensation)
Nom du modèle KDL-		40CX52x	37EX72x	37EX52x	32EX72x
Alimentation et autres
Tension d'alimentation		220 V – 240 V CA, 50 Hz
Classe d'efficacité énergétique		C	A	A	B
Taille d'écran (mesurée en diagonale)		Environ 101,6 cm/40 pouces	Environ 94,0 cm/37 pouces	Environ 94,0 cm/37 pouces	Environ 80,1 cm/32 pouces
Consomma-tion électrique	en mode « Domicile »/« Standard »	120 W	56,0 W	56,0 W	59,0 W
	en mode « Point de vente »/« Intense »	181 W	105 W	98 W	101 W
Consommation électrique annuelle moyenne*1		175 kWh	82 kWh	78 kWh	86 kWh
Consommation électrique en veille*2		0,25 W (15 W en mode de mise à jour du logiciel/EPG)	0,25 W (17 W en mode de mise à jour du logiciel/EPG)	0,3 W (16,5 W en mode de mise à jour du logiciel/EPG)	0,25 W (16 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (l × h × p)
avec support de table		99,1 × 63,6 × 25,0 cm	87,8 × 57,9 × 25,0 cm	87,7 × 57,9 × 25,0 cm	75,5 × 51,0 × 21,6 cm
sans support de table		99,1 × 60,6 × 7,1 cm	87,8 × 54,9 × 4,2 cm	87,7 × 54,9 × 4,2 cm	75,5 × 48,0 × 4,2 cm
Poids (Environ)
avec support de table		16,3 kg	13,3 kg	13,3 kg	10,4 kg
sans support de table		12,9 kg	10,1 kg	10,1 kg	7,9 kg
Accessoires fournis		Voir la section « Vérification des accessoires » (page 8).
Accessoires en option		Support de fixation murale : SU-WL500Lunettes 3D : TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x)Adaptateur LAN sans fil USB
Température d'utilisation		0 °C – 40 °C
Humidité d'utilisation		10 % à 80 % HR (sans condensation)

Nom du modèle KDL-		32EX52x	32EX42x	32CX52x
Alimentation et autres
Tension d'alimentation		220 V – 240 V CA, 50 Hz
Classe d'efficacité énergétique		B	B	C
Taille d'écran (mesurée en diagonale)		Environ 80,1 cm/32 pouces	Environ 80,0 cm/32 pouces	Environ 80,1 cm/32 pouces
Consommation électrique	en mode « Domicile »/ « Standard »	56,0 W	56,0 W	73,0 W
	en mode « Point de vente »/ « Intense »	88 W	88 W	112 W
Consommation électrique annuelle moyenne*1		82 kWh	82 kWh	107 kWh
Consommation électrique en veille*2		0,3 W (17 W en mode de mise à jour du logiciel/EPG)	0,3 W (17 W en mode de mise à jour du logiciel/EPG)	0,25 W (15 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 920 points (horizontal) × 1 080 lignes (vertical)	1 366 points (horizontal) × 768 lignes (vertical)	1 920 points (horizontal) × 1 080 lignes (vertical)
Dimensions (Environ) (l × h × p)
avec support de table		75,5 × 51,0 × 21,6 cm	75,5 × 51,0 × 21,6 cm	79,9 × 53,2 × 23,0 cm
sans support de table		75,5 × 48,0 × 4,2 cm	75,5 × 48,0 × 4,2 cm	79,9 × 50,2 × 7,0 cm
Nom du modèle KDL-		32EX52x	32EX42x	32CX52x
Poids (Environ)
avec support de table		10,2 kg	10,2 kg	11,4 kg
sans support de table		7,7 kg	7,7 kg	8,7 kg
Accessoires fournis	Voir la section « Vérification des accessoires » (page 8).
Accessoires en option	Support de fixation murale : SU-WL500Adaptateur LAN sans fil USB
Température d’utilisation	0 °C – 40 °C
Humidité d’utilisation	10 % à 80 % HR (sans condensation)

Nom du modèle KDL-		26EX32x	24EX32x	22EX32x
Alimentation et autres
Tension d'alimentation		220 V – 240 V CA, 50 Hz
Classe d'efficacité énergétique		B	B	B
Taille d'écran (mesurée en diagonale)		Environ 66,1 cm/26 pouces	Environ 61,0 cm/24 pouces	Environ 54,8 cm/22 pouces
Consommation électrique	en mode « Domicile »/ « Standard »	38,0 W	35,0 W	32,0 W
	en mode « Point de vente »/ « Intense »	63 W	62 W	52 W
Consommation électrique annuelle moyenne*1		55 kWh	51 kWh	47 kWh
Consommation électrique en veille*2		0,35 W (13 W en mode de mise à jour du logiciel/EPG)	0,35 W (13 W en mode de mise à jour du logiciel/EPG)	0,35 W (13 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage		1 366 points (horizontal) × 768 lignes (vertical)	1 920 points (horizontal) × 1 080 lignes (vertical)	1 366 points (horizontal) × 768 lignes (vertical)
Dimensions (Environ) (l × h × p)
avec support de table		63,1 × 42,1 × 18,2 cm	58,3 × 39,1 × 18,2 cm	52,9 × 36,2 × 17,2 cm
sans support de table		63,1 × 40,6 × 4,2 cm	58,3 × 37,6 × 4,2 cm	52,9 × 34,7 × 4,2 cm
Poids (Environ)
avec support de table		7,2 kg	6,2 kg	5,1 kg
sans support de table		6,1 kg	5,2 kg	4,1 kg
Accessoires fournis		Voir la section « Vérification des accessoires » (page 8).
Accessoires en option		Support de fixation murale : SU-WL100Adaptateur LAN sans fil USB
Température d'utilisation		0 °C – 40 °C
Humidité d'utilisation		10 % à 80 % HR (sans condensation)

*1 Consommation électrique par an, en considérant que le poste reste allumé 4 heures par jour pendant 365 jours. La consommation réelle dépendra du mode d'utilisation du téléviseur.

*² La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.

La conception et les spécifications sont sujettes à modification sans préavis.

Installation des accessoires (Support de fixation murale)

A l'attention des clients :

Si vous utilisez le support de fixation murale SU-WL500 et SU-WL100, l'espace entre le mur et le téléviseur est de 6 cm. Profitez de cet espace pour l'acheminement des câbles jusqu'au téléviseur.

6 cm Mur

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N'essayez pas de l'installer vous-même.

A l'attention des revendeurs Sony et installateurs :

Apportez une attention toute particulière pendant l'installation, l'entretien périodique et le contrôle de ce produit.

Votre téléviseur peut être installé à l'aide du support de fixation murale SU-WL500 (page 34) ou SU-WL100 (page 34) (vendus séparément).

• Reportez-vous aux instructions fournies avec le support de fixation murale pour l'installer correctement.
• Reportez-vous à la section « Démontage du support de table du téléviseur » (page 9).

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Retirez les vis à l'arrière du téléviseur lorsque vous le fixez au mur. Les vis disponibles et leur nombre dépendent du modèle de téléviseur. (Elles occupent les trous de fixation murale.) Une fois retirées, veillez à ranger les vis en lieu sûr, hors de portée des enfants.

▶ Pour KDL-55EX72x

2 × 4 1 × 2 Linge doux

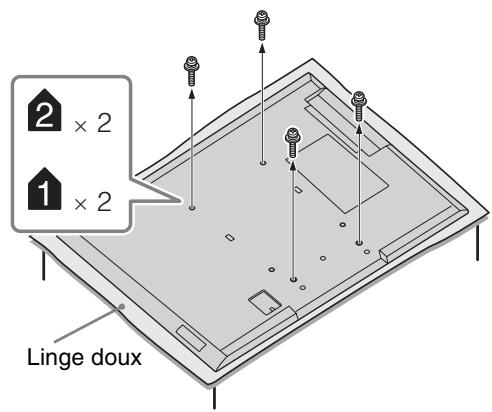

▶ Pour KDL-46/40HX72x, KDL-46/40/37/32EX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

2 × 2 1 × 2 Linge doux

[NO TEXT]

- Lorsque vous détachez le support de table du téléviseur, posez l'écran face vers le bas sur une surface de travail stable de dimensions supérieures au téléviseur.

- Pour éviter d'endommager la surface de l'écran LCD, n'oubliez pas de poser un linge doux sur la surface de travail.

SU-WL500, SU-WL100

Pour KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

SU-WL500 Crochet de montage Vis (+PSW 6 × 16) 2 × 4 Linge doux

- Fixez le crochet de montage à l'aide des quatre vis fournies avec le support de fixation murale.

- Si vous refixez le support de table, veillez à utiliser les vis (que vous avez retirées) et fixez-les dans les trous d'origine à l'arrière du téléviseur.

Tableau/schéma des emplacements des vis et crochets

Nom du modèleKDL-	Emplacements des vis	Emplacements des crochets
	SU-WL500	SU-WL500
55EX72x	e, j	b
46HX72x/46EX72x/46EX52x	e, j	b
46CX52x	d, g	b
40HX72x/40EX72x/40EX52x	e, j	b
40CX52x	d, g	b
37EX72x/37EX52x	e, j	b
32EX72x/32EX52x/32EX42x/32CX52x	e, g	c
		SU-WL100
26EX32x	-	a
24EX32x	-	a
22EX32x	-	b

SU-WL500

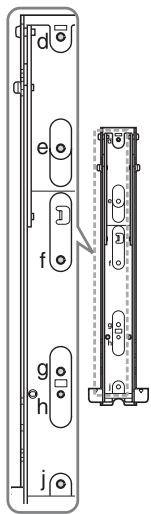

Emplacements des vis

Si vous installez les crochets de montage sur le téléviseur.

d e f g h j

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

a b c

Emplacements des crochets

Si vous installez le téléviseur sur le support de fixation de la base.

a b b a

Tableau des dimensions d'installation du téléviseur

① SU-WL500

Point central de l'écran

② SU-WL100

Point central de l'écran 125 B C D E F H G

Unité : cm

Nom du modèle KDL-	Dimensions d'affichage		Dimension du centre de l'écran	Longueur pour chaque angle de montage
				Angle (0°)		Angle (20°)
	A	B	C	D	E	F	G	H
1 SU-WL500
55EX72x	126,9	76,9	6,5	46,5	9,0	32,2	71,8	47,2
46HX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,1
46EX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,6	47,2
46EX52x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,2
46CX52x	112,2	68,2	8,4	43,2	13,4	34,5	64,2	45,5
40HX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,5	47,1
40EX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,6	47,2
40EX52x	94,3	58,6	15,7	46,5	9,1	26,0	54,5	47,2
40CX52x	99,1	60,6	12,2	43,2	13,1	31,9	57,0	45,5
37EX72x	87,8	54,9	17,5	46,5	9,1	24,8	51,1	47,2
37EX52x	87,7	54,9	17,5	46,5	9,1	24,7	51,0	47,1
32EX72x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,7
32EX52x/32EX42x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,6
32CX52x	79,9	50,2	17,2	43,2	13,0	27,9	47,3	45,4
2 SU-WL100
26EX32x	63,1	40,6	7,8	29,5	9,5	20,4	37,4	26,3
24EX32x	58,3	37,6	9,5	29,6	9,4	19,3	34,6	27,6
22EX32x	52,9	34,7	10,8	29,5	9,3	18,2	31,9	27,6

Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l'installation.

AVERTISSEMENT

Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d'au moins quatre fois celui du téléviseur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 29-32).

Consignes de sécurité

Installation/Mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dégât et/ou blessure.

Installation

• Le téléviseur doit être installé à proximité d'une prise de courant aisément accessible.
• Placez le téléviseur sur une surface stable et horizontale.
• L'installation murale du téléviseur doit être confiée à un technicien spécialisé.
• Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment :

- Support de fixation murale : SU-WL500 (sauf KDL-26/24/ 22EX32x) SU-WL100 (KDL-26/24/22EX32x)

- Veillez à bien utiliser les vis fournies avec le support de fixation murale lors de la mise en place des crochets de montage à l'arrière du téléviseur. Ces vis sont usinées de façon à mesurer entre 8 mm et 12 mm de long à partir de la surface de fixation du crochet de montage. Leur diamètre et leur longueur varient suivant le modèle de support de fixation murale. L'utilisation de vis autres que celles fournies peut occasionner des dégâts à l'intérieur du téléviseur ou provoquer sa chute, etc.

8 mm à 12 mm

Vis (fournie avec le support de fixation murale)

Crochet de montage Fixation du crochet à l'arrière du téléviseur

Transport

• Avant de transporter le téléviseur, débranchez tous ses câbles.
• La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille.
• Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.

KDL-26/24/22EX32x

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

• Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives.
• Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.

Aération

• Vous ne devez jamais obstruer les orifices d'aération du boîtier ni y introduire un objet quelconque.
• Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.
• Il est vivement recommandé d'utiliser le support de fixation murale Sony pour favoriser la circulation adéquate de l'air.

Installation murale

30 cm 10 cm 10 cm 10 cm Laissez au moins cet espace libre autour du téléviseur.

Installation sur pied

10 cm 30 cm 10 cm 6 cm Laissez au moins cet espace libre autour du téléviseur.

• Pour une ventilation correcte, sans accumulation de salissures ni de poussière :
• Ne placez pas le téléviseur à plat, à l'envers, vers l'arrière ou sur le côté.
• Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
• Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, pas plus qu'avec des journaux, etc.

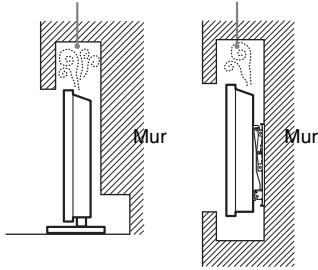

• N'installez pas le téléviseur comme illustré ci-dessous.

La circulation de l'air est bloquée.

Mur Mur

Cordon d'alimentation secteur

Manipulez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure :

- Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.

• Insérez la fiche à fond dans la prise secteur.
• Utilisez le téléviseur sur une alimentation de 220-240 V CA uniquement.
• Pour votre propre sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher dans les câbles.
• Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant.
• Eloignez le cordon d'alimentation secteur des sources de chaleur.
• Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se détériorer et un incendie peut se déclarer.

Remarques

• N'utilisez pas le cordon d'alimentation fourni avec un autre appareil.
• Ne pliez pas et ne tordez pas exagérément le cordon d'alimentation secteur. Cela pourrait mettre à nu ou rompre les fils conducteurs.
• Ne modifiez pas le cordon d'alimentation secteur.
• Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
• Ne tirez jamais sur le cordon d'alimentation secteur proprement dit pour le débrancher.
• Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant.
• Pour la prise de courant, n'utilisez pas une prise de mauvaise qualité.

Ce qu'il ne faut pas faire

N'installez/n'utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.

Lieu :

• A l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.
• Si le téléviseur est installé dans les vestiaires d'un bain public ou d'une source d'eau chaude, il risque d'être endommagé par la présence dans l'air de soufre, etc.

- Pour une qualité d'image optimale, n'exposez pas l'écran à un éclairage direct ou aux rayons directs du soleil.

- Evitez de déplacer le téléviseur d'un endroit froid vers un endroit chaud. Les variations soudaines de la température ambiante peuvent provoquer de la condensation. Le téléviseur risque alors de restituer une image et/ou des couleurs de piètre qualité. En pareille situation, laissez l'humidité s'évaporer complètement avant de mettre le téléviseur sous tension.

Environnement :

• Endroits excessivement chauds, humides ou poussiéreux ; accessibles aux insectes ; soumis à des vibrations mécaniques, à proximité d'objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'éclaboussure. C'est pourquoi aucun objet rempli d'un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.
• Ne placez pas le téléviseur dans un endroit humide ou poussiéreux, ou encore dans une pièce charge en vapeur ou fumée grasse (à proximité de plans de cuisson ou d'humidificateurs). Le non-respect de cette consigne peut entraîner un incendie, l'électrocution ou la déformation de l'appareil.

- N'installez pas le téléviseur dans des endroits soumis à des températures extrêmes, notamment en plein soleil, à proximité d'un radiateur ou d'un orifice de chauffage. Le téléviseur risque alors de surchauffer, ce qui risque de déformer son boîtier et/ou d'entraîner une panne.

Situation :

• N'utilisez pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non recommandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.
• N'installez pas le téléviseur dans un endroit où il risque de déborder du mur. Un objet ou une personne qui heurterait le téléviseur pourrait l'endommager ou être blessée.

Eclats et projections d'objets :

• Ne projetez aucun objet en direction du téléviseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves.
• Si la surface de l'écran se fendille, ne touchez pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement.
• Le téléviseur étant toujours sous tension lorsqu'il est simplement éteint, débranchez la fiche d'alimentation secteur de la prise de courant pour le mettre complètement hors tension.
• Toutefois, certains téléviseurs possèdent des caractéristiques dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le téléviseur.
• Conservez les petits accessoires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Eteignez le téléviseur et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants devait survenir.

Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialisé.

Si :

• Le cordon d'alimentation secteur est endommagé.
• La prise de courant est de mauvaise qualité.
• Le téléviseur est endommagé après avoir subi une chute, un impact ou la projection d'un objet.
• Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.

Avertissement

Pour éviter les incendies, tenez toujours les bougies et autres flammes nues éloignées de ce produit.

Einführung

Název modelu KDL-	Rozměry obrazovky		Rozměr ve středu obrazovky	Délky pro jednotlivé montážní úhly
				Úhel (0°)		Úhel (20°)
	A	B	C	D	E	F	G	H
1 SU-WL500
55EX72x	126,9	76,9	6,5	46,5	9,0	32,2	71,8	47,2
46HX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,1
46EX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,6	47,2
46EX52x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,2
46CX52x	112,2	68,2	8,4	43,2	13,4	34,5	64,2	45,5
40HX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,5	47,1
40EX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,6	47,2
40EX52x	94,3	58,6	15,7	46,5	9,1	26,0	54,5	47,2
40CX52x	99,1	60,6	12,2	43,2	13,1	31,9	57,0	45,5
37EX72x	87,8	54,9	17,5	46,5	9,1	24,8	51,1	47,2
37EX52x	87,7	54,9	17,5	46,5	9,1	24,7	51,0	47,1
32EX72x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,7
32EX52x/32EX42x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,6
32CX52x	79,9	50,2	17,2	43,2	13,0	27,9	47,3	45,4
2 SU-WL100
26EX32x	63,1	40,6	7,8	29,5	9,5	20,4	37,4	26,3
24EX32x	58,3	37,6	9,5	29,6	9,4	19,3	34,6	27,6
22EX32x	52,9	34,7	10,8	29,5	9,3	18,2	31,9	27,6

Batérie AAA (typ R3) (2)

Pour obtenir les informations utiles concernant les produits Sony
