MANUALE UTENTE BRAVIA KDL-37EX725 SONY

Grazie per avere scelto questo prodotto Sony. Prima di mettere in funzione il televisore, si prega di leggere attentamente il presente manuale e di conservarlo per farvi riferimento in futuro.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con i prodotto.

Note sul funzionamento del televisore digitale

• Le funzioni relative al televisore digitale (DV3) saranno attive esclusivamente in paesi o zone dove vengano trasmessi i segnali digitali terrestri DVB-T (MPEG-2 e H.264/MPEG-4 AVC) o dove sia disponibile un servizio via cavo DVB-C compatibile (MPEG-2 e H.264/MPEG-4 AVC). Verificare con il proprio rivenditore locale la possibilità di ricevere un segnale DVB-T nella zona di residenza o chiedere al fornitore di servizi via cavo se il servizio DVB-C è adatto al funzionamento integrato con questo televisore.
• Il vostro fornitore di servizi via cavo potrà addebitare un costo aggiuntivo per tale servizio e richiedere che vengano accettati i propri termini e condizioni commerciali.
• Sebbene questo televisore segua le specifiche DVB-T e DVB-C, non è possibile garantire la compatibilità con future trasmissioni digitali terrestri DVB-T e digitali via cavo DVB-C.
• Alcune funzioni del televisore digitale potranno non essere disponibili in alcuni paesi/regioni e il cavo DVB-C potrà non funzionare correttamente con tutti i fornitori.

Per ottenere un elenco dei fornitori di servizi via cavo supportati, visitare il sito web per l'assistenza:

• La “x” che appare sul nome del modello corrisponde a un carattere numerico correlato al design, al colore o al sistema TV.
• Le istruzioni per l'“Installazione della staffa di montaggio a parete” sono presenti all'interno di questo manuale di istruzioni del televisore.

• Le illustrazioni utilizzate in questo manuale possono differire a seconda del modello del televisore.

• Le illustrazioni del telecomando utilizzate in questo manuale sono relative al modello RM-ED044 se non diversamente indicato.

• Prima di utilizzare il televisore, leggere “Informazioni di sicurezza” (pagina 36). Conservare il manuale per farvi riferimento in futuro.

Informazioni sui marchi

DV3 è un marchio depositato del progetto DVB.

HDMI, il logo di HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

DLNA®, il logo DLNA e DLNA CERTIFIED® sono marchi, marchi di servizio o marchi di certificazione di Digital Living Network Alliance.

DivX® è una tecnologia di compressione dei file video sviluppata da DivX, Inc.

DivX®, DivX Certified® e i loghi associati sono marchi depositati di DivX, Inc. e sono utilizzati su licenza.

INFORMAZIONI SU DIVX VIDEO: DivX® è un formato video digitale creato da DivX, Inc. Questo è un prodotto ufficiale DivX Certified in grado di riprodurre video DivX. Per ulteriori informazioni e per scaricare software per la conversione dei file in formato DivX video, visitare il sito www.divx.com.

INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: questo prodotto DivX Certified® deve essere registrato per consentire la riproduzione di contenuti DivX Video-on-Demand (VOD). Per generare il codice di registrazione, selezionare la sezione DivX VOD nel menu di impostazione del prodotto. Per completare il processo di registrazione e per ulteriori informazioni in merito al formato DivX VOD, aprire la pagina vod.divx.com.

Prodotto su licenza di Dolby Laboratories. Dolby e il simbolo doppio D sono marchi depositati di Dolby Laboratories.

“BRAVIA” e BRAVIA sono marchi depositati di Sony Corporation.

TrackID è un marchio o un marchio registrato di Sony Ericsson Mobile Communications AB.

La tecnologia di riconoscimento di musica e video, con i relativi dati, è fornita da Gracenote®. Gracenote è lo standard del settore per la tecnologia di riconoscimento musicale e la fornitura del relativo contenuto. Per ulteriori informazioni, visitare www.gracenote.com.

CD, DVD, Blu-ray Disc e dati relativi a musica e video di Gracenote, Inc. Copyright © 2000-oggi Gracenote. Gracenote Software, copyright © 2000-oggi Gracenote. Il presente prodotto e i suoi servizi utilizzano uno o più brevetti di proprietà di Gracenote. Visitare il sito Web di Gracenote per un elenco non esaustivo dei brevetti di Gracenote applicabili. Gracenote, CDDB, MusicID, MediaVOCS, il logo e il logotipo Gracenote e il logo “Powered by Gracenote” sono marchi o marchi

registrati di Gracenote negli Stati Uniti e/o in altri paesi.

DiSEqC ^TM è un marchio depositato di EUTELSAT.

Questo televisore supporta DiSEqC 1.0. Questo televisore non è progettato per il controllo di antenne motorizzate.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

PULSE

O OPERA™ software

DiSEqC 1.0

Per KDL-46/40/32EX729, KDL-46/40/32EX728, KDL-46/40/32EX727, KDL-46/40/32EX726, KDL-26/24/22EX325:

Avviso per il segnale wireless

1. Con la presente, Sony dichiara che questa unità è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Per leggere o scaricare la dichiarazione di conformità (DoC) alla Direttiva R&TTE, accedere al seguente indirizzo URL.

http://www.compliance.sony.de/

1. Avviso per i clienti: le seguenti informazioni si riferiscono esclusivamente ad apparecchi venduti in paesi che applicano le direttive UE.

Il sistema wireless del televisore può essere utilizzato nei seguenti paesi:

Austria, Belgio, Bulgaria, Cipro, Repubblica Ceca, Danimarca, Estonia, Finlandia, Francia, Germania, Grecia, Ungheria, Islanda, Irlanda, Italia, Lettonia, Liechtenstein, Lituania, Lussemburgo, Malta, Olanda, Norvegia, Polonia, Portogallo, Slovakchia, Romania, Slovenia, Spagna, Svezia, Svizzera, Turchia e Regno Unito.

Questo dispositivo può essere utilizzato in altri paesi non europei.

Sistema TV wireless: informazioni sulle normative applicabili

Per il mercato italiano

□ uso privato: Decreto legislativo n. 259 1/8/2003 (“Codice delle comunicazioni elettroniche”). In particolare, l’articolo 104 specifica i casi in cui occorre richiedere un’autorizzazione generale, mentre l’Art. 105 indica i casi in cui l’utilizzo è libero;
☐ regolamentazione della fornitura dell'accesso RLAN del pubblico alle reti e ai servizi pubblici di comunicazione elettronica (es. sistema TV wireless), Decreto ministeriale 28/5/2003 e relative modifiche, e Art. 25 (autorizzazione generale per reti e servizi di comunicazione elettronici) del Codice delle comunicazioni elettroniche.

Per il mercato norvegese

L'uso di questo apparecchio radio è vietato nell'area geografica che si trova entro un raggio di 20 km dal centro di Ny-Ålesund, Svalbard.

Per il mercato cipriota

L'utente finale è tenuto a registrare i dispositivi RLAN (o WAS o Wi-Fi) presso il Ministero delle telecomunicazioni (P.I. 365/2008 e P.I. 267/2007).

Il P.I. 365/2008 è il Codice sulle radiocomunicazioni 2008 (Categorie di stazioni soggette ad autorizzazione generale e registrazione).

Il P.I. 267/2007 è l'Autorizzazione generale per l'uso delle radiofrequenze da parte di reti LAN e sistemi wireless, incluse le reti locali radio (WAS/RLAN).

Per il mercato Francia

La funzione WLAN (WiFi) del presente televisore digitale LCD a colori deve essere utilizzata esclusivamente all'interno di edifici. Qualsiasi utilizzo della funzione WLAN (WiFi) del presente televisore digitale LCD a colori all'esterno di edifici è proibito sul territorio francese. Accertarsi che la funzione WLAN (WiFi) del presente televisore digitale LCD a colori sia disattivata prima di un eventuale utilizzo al di fuori degli edifici. (Decisione ART 2002-1009 e successive modifiche della Decisione ART 03-908, relativa alle restrizioni sull'uso delle radiofrequenze).

Ubicazione della targhetta di identificazione

Le etichette indicanti il numero di modello, la data di produzione (mese/anno) e la tensione di alimentazione (in accordo con le norme di sicurezza applicabili) sono ubicate sul retro del televisore o della confezione.

Precauzioni

Visione del televisore

- La visione di immagini video 3D o l'utilizzo di videogiochi stereoscopici in 3D può causare disturbi (sforzo visivo eccessivo, affaticamento, nausea) in alcune persone. Sony consiglia a tutti gli utilizzatori di effettuare pause regolari durante la visione di immagini 3D o durante l'utilizzo di videogiochi stereoscopici in 3D. La durata e la frequenza delle pause necessarie variano da una persona all'altra. Le scelte ottimali devono essere prese in autonomia. Se si avverte un qualsiasi disturbo, la visione di immagini 3D o l'utilizzo di videogiochi stereoscopici in 3D vanno interrotti fino alla scomparsa del disturbo; se lo si ritiene opportuno, consultare un medico. Consultare inoltre (i) il manuale di istruzioni di qualsiasi altro dispositivo o supporto utilizzato insieme al televisore e (ii) il nostro sito Web (http://www.sony-europe.com/myproduct) per le ultime informazioni. La visione da parte dei bambini piccoli (in particolare, quelli sotto i sei anni di età) è ancora in fase di studio. Consultare un medico (un pediatra o un oculista) prima di consentire ai bambini piccoli la visione di immagini video 3D o l'utilizzo di videogiochi stereoscopici in 3D. Gli adulti sono tenuti a verificare che i bambini piccoli seguano le indicazioni riportate sopra.

• Non utilizzare, conservare o lasciare gli Occhiali 3D o la pila vicino al fuoco o in luoghi con temperature elevate, per es. alla luce diretta del sole o all'interno di auto esposte ai raggi solari.
• Durante l'uso della funzione 3D simulato, tenere presente che l'immagine visualizzata viene modificata rispetto all'originale a causa della conversione operata da questo televisore.
• Si consiglia la visione del televisore in condizioni di luce adatta, in quanto condizioni di luce scarsa o periodi prolungati danneggiano la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schermo LCD

• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99% od oltre di pixel effettivi, potranno comparire ripetutamente punti neri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.

• Non spingere o graffiare il filtro anteriore e non posizionare oggetti sopra al televisore. L'immagine potrà risultare non uniforme o lo schermo LCD danneggiato.

• Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l'aumento della temperatura.

• Se vengono visualizzati in modo continuo fermi immagine, è possibile che si presenti un'immagine residua. Tale immagine scompare dopo alcuni istanti.
• Durante l'uso del televisore, lo schermo e il rivestimento si scaldano. Non si tratta di un problema di funzionamento.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi. I tubi fluorescenti utilizzati in questo televisore contengono mercurio (eccetto i televisori LCD con retroilluminazione a LED). Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Verificare di avere disinserito il cavo di alimentazione collegato al televisore dalla presa di rete prima di procedere alla pulizia.

Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.

• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.
• Non spruzzare acqua o detergente direttamente sul televisore. Potrebbe gocciolare verso la parte inferiore dello schermo o altre parti esterne causando danni al funzionamento.
• Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L'uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.
• Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata.
• Per regolare l'angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base.

Apparecchiature opzionali

• Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.

(Precauzione per l'uso del telecomando) Note

- Inserire le batterie rispettando la corretta polarità.

- Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.

- Nel rispetto dell'ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.

- Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.

- Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide.

Funzione Wireless dell'unità

• Non utilizzare l'unità in prossimità di apparecchiature medicali (pacemaker e simili), in quanto potrebbe provocare anomalie di funzionamento a tali dispositivi.
• Anche se questa unità trasmette/riceve segnali codificati, fare attenzione alle intercettazioni non autorizzate. Si declina ogni responsabilità per gli eventuali inconvenienti che dovessero verificarsi.

Smaltimento del televisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi

dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato a un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Accertandosi che questo prodotto sia smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclo dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclo di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri

paesi Europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato.

Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Operazioni preliminari

Verifica degli accessori forniti....8

Inserimento delle batterie nel telecomando 8

1: Installazione del supporto da tavolo....9
2: Regolazione dell'angolo di visione del televisore....10

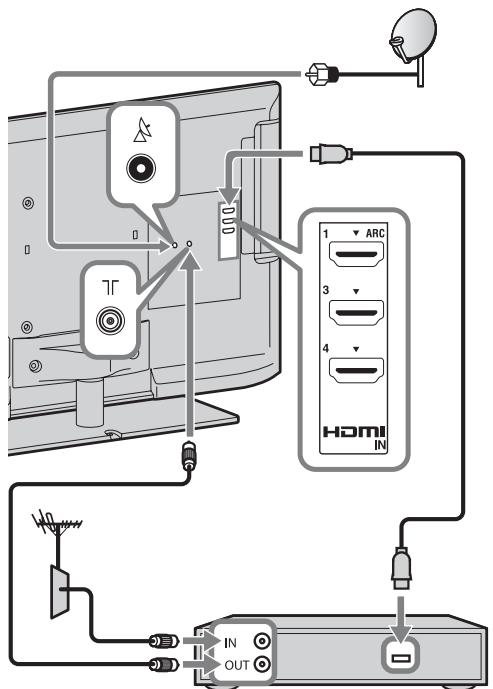

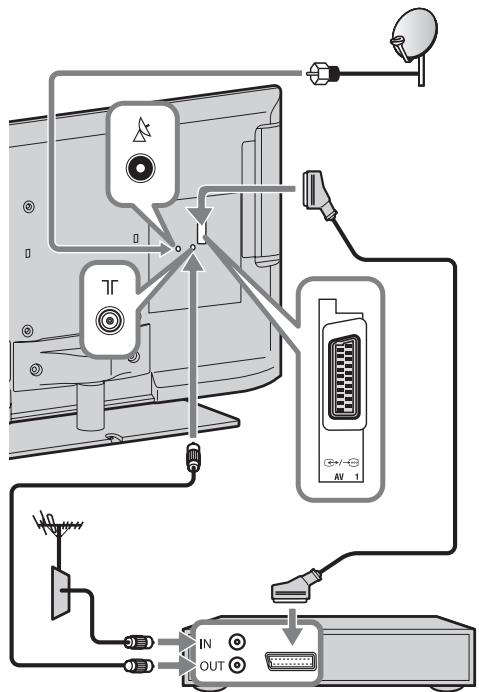

3: Collegamento di un'antenna/decoder/registratore (es. registratore DVD) 11

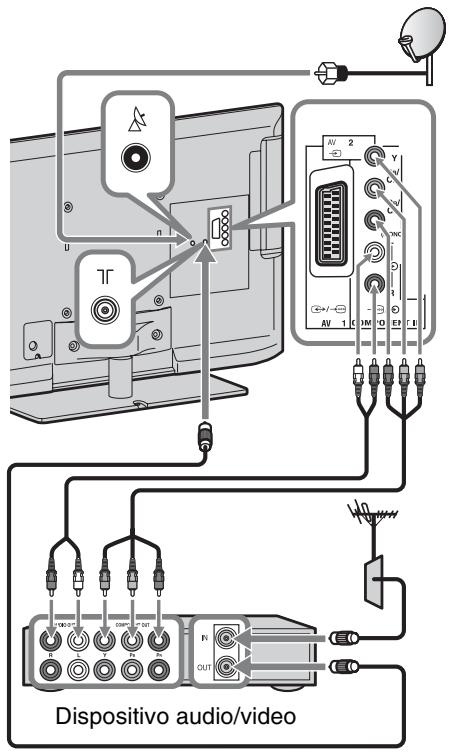

4: Collegamento di dispositivi audio/video 12

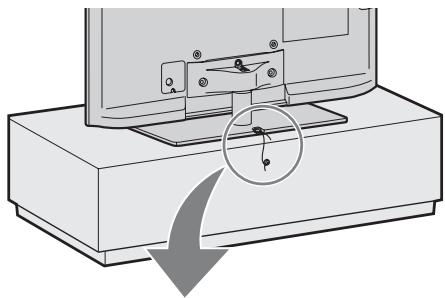

5: Fissaggio del televisore per impedirne la caduta....13

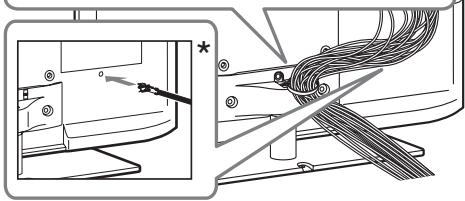

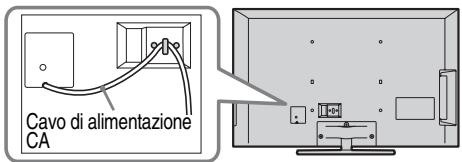

6: Organizzazione del cavo di alimentazione CA/Raggruppamento dei cavi....13

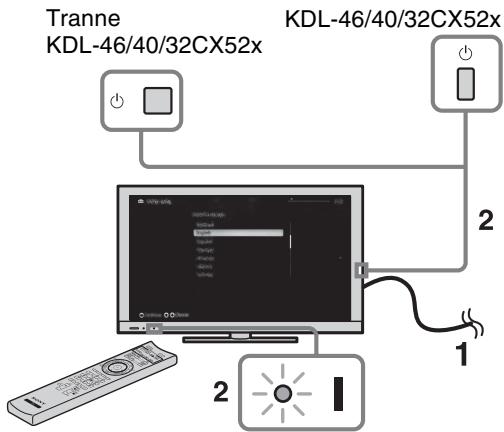

7: Esecuzione dell'impostazione iniziale 14

Uso del televisore BRAVIA

Uso del televisore....16

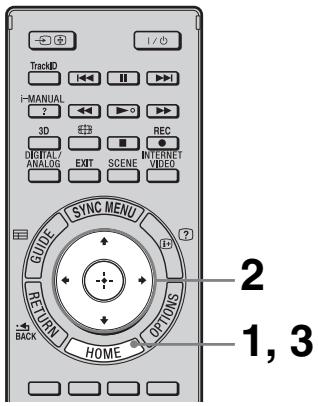

Selezione di funzioni e impostazioni (menu Home) 18

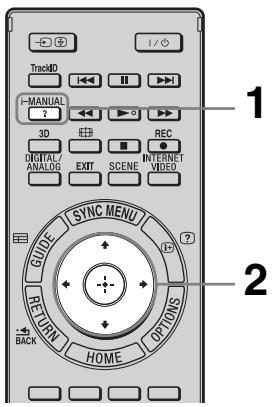

Visualizzazione delle istruzioni per l'uso (i-Manual)....20

Configurazione della rete

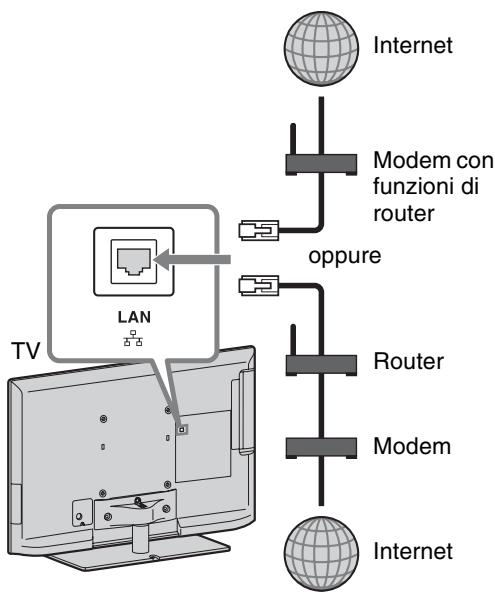

Preparazione di una rete cablata 22

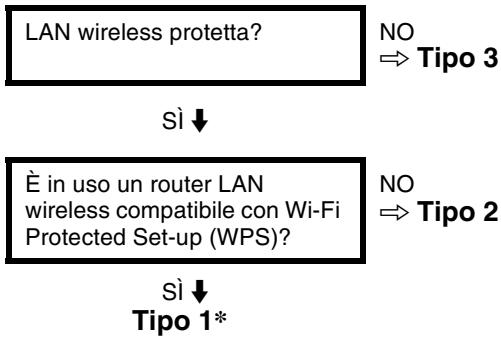

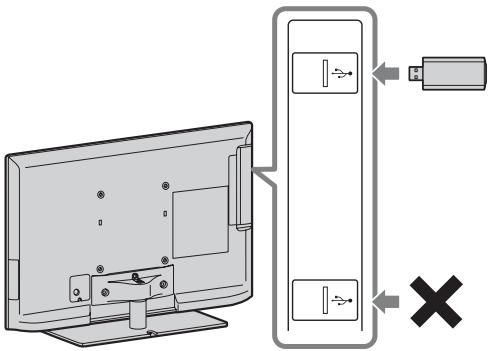

Preparazione di una LAN wireless....22

Configurazione della connessione Internet....23

Se fosse impossibile connettersi a Internet....24

Regolazione delle impostazioni di visione del server....24

Informazioni utili

Risoluzione dei problemi....26

Caratteristiche tecniche....27

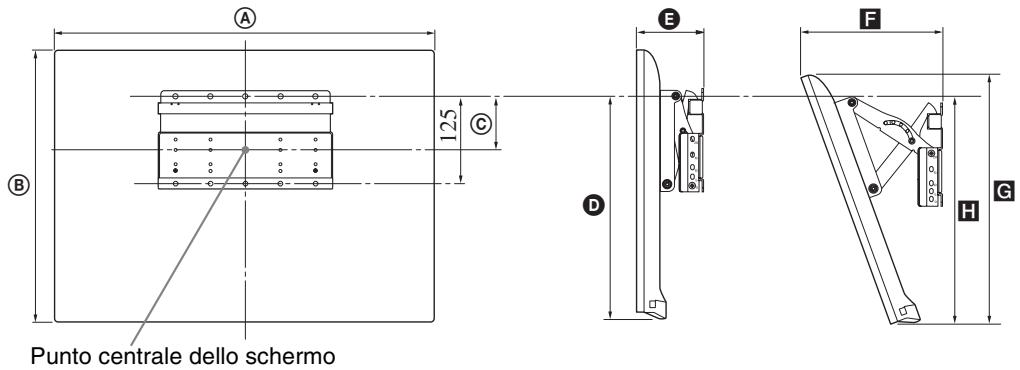

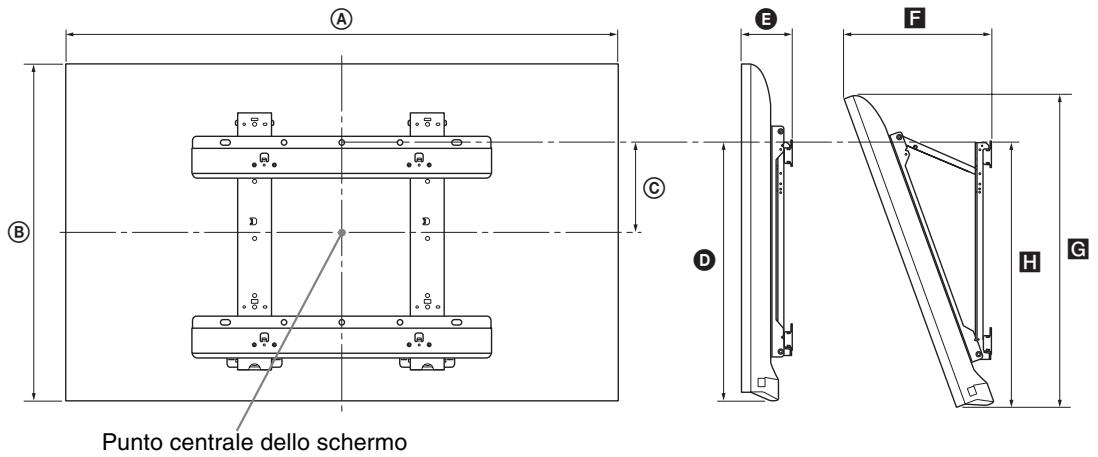

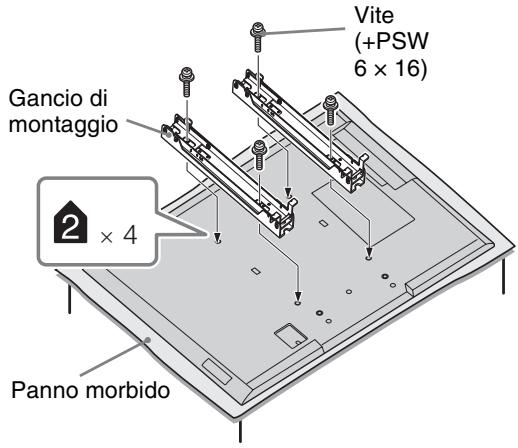

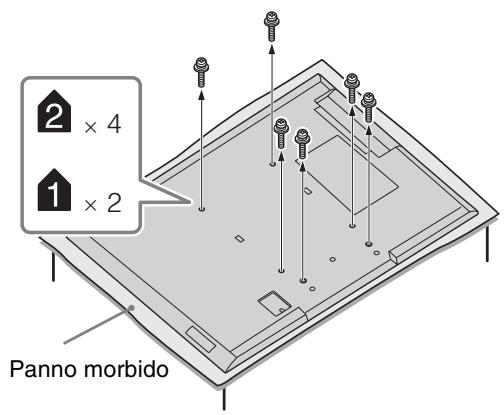

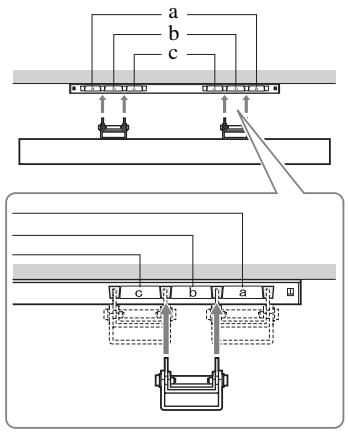

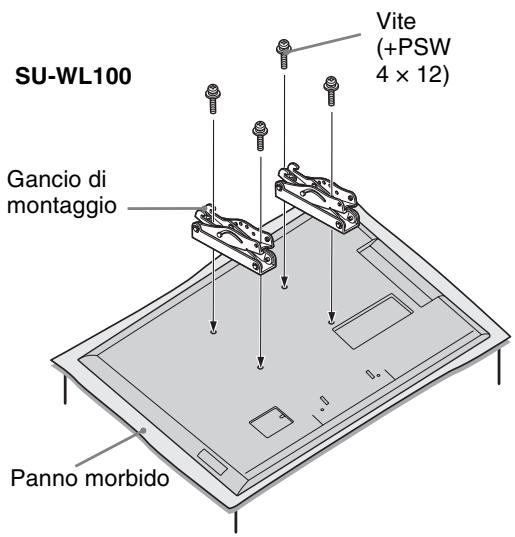

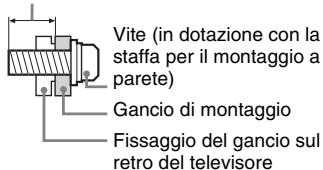

Installazione degli accessori (Staffa di montaggio a parete)....31

Informazioni di sicurezza....36

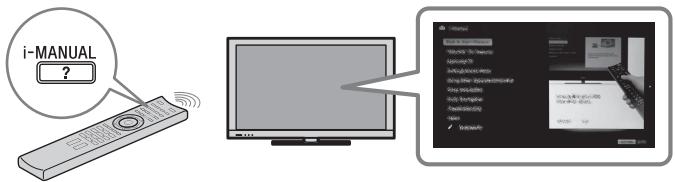

Dopo aver configurato il televisore BRAVIA e dopo aver appreso le operazioni di base descritte nel presente manuale, consultare il manuale integrato (i-Manual) per una spiegazione più approfondita delle funzionalità del televisore.

Questo televisore è fornito con un manuale integrato (i-Manual).

Per accedere a i-Manual, premere i-MANUAL sul telecomando e selezionare una voce. Per i dettagli, vedere a pagina 20 del presente manuale. Il contenuto di i-Manual può cambiare in base al modello e all'area geografica.

Contenuto di i-Manual

Uso di i-Manual

Caratteristiche del televisore "BRAVIA"

Funzione 3D

Sensore di presenza

Video Internet "BRAVIA"

Widget Internet

LAN wireless / Predisposizione per LAN wireless

"BRAVIA" Sync con "Controllo per HDMI"

TrackID™/Cerca musica/Cerca video

Registrazione su HDD USB

Televisione

Funzione 3D

Guida ai programmi elettronica digitale

Preferiti

Formato Schermo

Modalità immagine

Testo

Foto/Musica/Video

Immagine doppia (PIP)

Immagine doppia (P&P)

NVOD/MF

Impostazioni/Menu Home

Informazioni sul menu Home

Impostazioni

Visualizzazione

Suono

Impostazioni Sistema

i-Manual

Impostazione Digitale

Impostazione Analogica

Ingressi Esterni

Rete

Supporto prodotto

Uso di altri apparecchi/Internet

Videoregistratore/lettore DVD

Sistema audio

Dispositivo USB (es. fotocamera digitale)

Cornice

Apparecchio HDMI

Internet/LAN wireless

Rete domestica

PC

Descrizione dei componenti

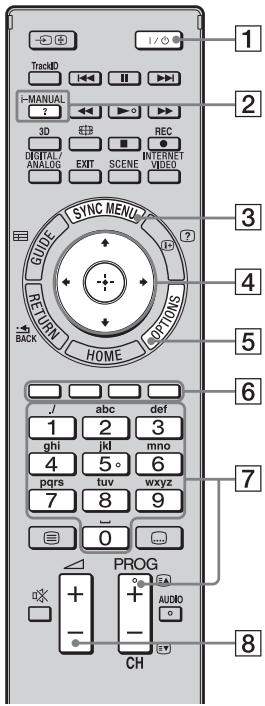

Telecomando

Controlli e indicatori del televisore

Terminali

Risoluzione dei problemi

Indice

Segnalibri

Verifica degli accessori forniti

Telecomando (1)

Batterie AAA (tipo R3) (2)

Supporto da tavolo (1) ^*1

Viti di fissaggio per il supporto da tavolo (M5 × 16) (3)

(tranne KDL-26/24/22EX32x)

Viti di fissaggio per il supporto da tavolo (M4 × 12) (2)

(solo KDL-26/24/22EX32x)

Viti di montaggio per il supporto da tavolo (M6 × 14) (4)

(solo KDL-55/46EX72x, KDL-46HX72x, KDL-46EX52x, KDL-46CX52x)

Viti di montaggio per il supporto da tavolo (M6 × 14) (3)

(solo KDL-40HX72x, KDL-40/37/32EX72x, KDL-40/37/32EX52x, KDL-40/32CX52x, KDL-32EX42x)

Viti di montaggio per il supporto da tavolo (M4 × 12) (2)

(solo KDL-26/24/22EX32x)

Chiave esagonale (1)

(tranne KDL-26/24/22EX32x)

Istruzioni per l'uso (questo manuale) e altri documenti

*1 Consultare l'opuscolo in dotazione con il supporto da tavolo per informazioni sul montaggio del supporto da tavolo.

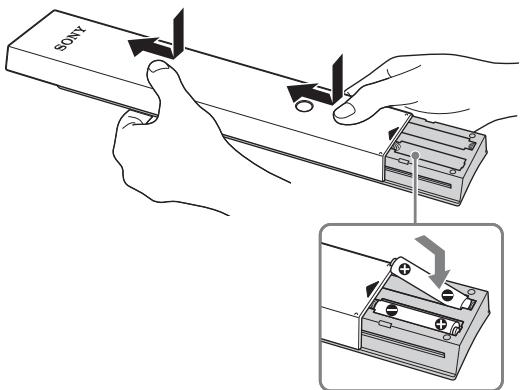

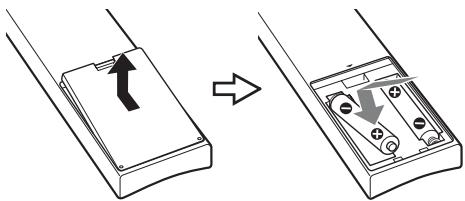

Inserimento delle batterie nel telecomando

▶ Per KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

SONY

1 Rimuovere la pellicola protettiva.
2 Premere e far scorrere il coperchio in avanti.
▶ Per KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

1 Rimuovere la pellicola protettiva.
2 Spingere e sollevare il coperchio per aprire.

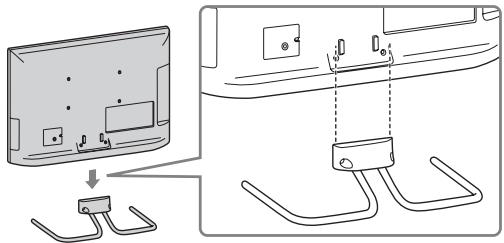

1: Installazione del supporto da tavolo

1 Per informazioni sull'installazione corretta per determinati modelli di televisore, consultare l'opuscolo fornito con il supporto da tavolo.

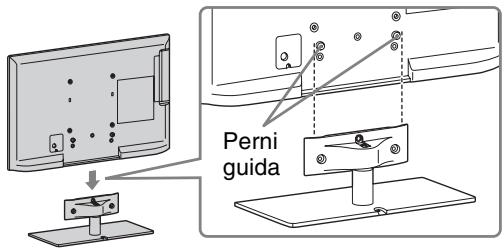

2 Collocare il televisore sul supporto da tavolo.
▶ Per KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

[Non-Text]
- Allineare il televisore dall'alto, facendolo scorrere fino a quando i perni guida non sono più visibili.
▶ Per KDL-26/24/22EX32x

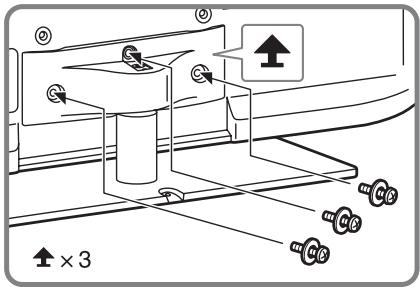

3 Fissare il televisore sul supporto da tavolo facendo riferimento alle frecce ↑ riportate sui fori delle viti, utilizzando le viti fornite in dotazione.

▶ Per KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

↑ × 3

[Non-Text]
- Se si utilizza un cacciavite elettrico, impostare la coppia a circa 1,5 N·m {15 kgf·cm}.

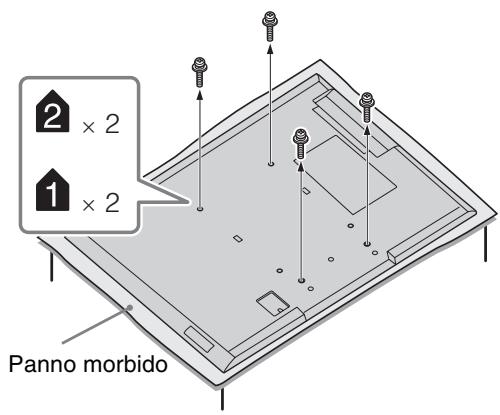

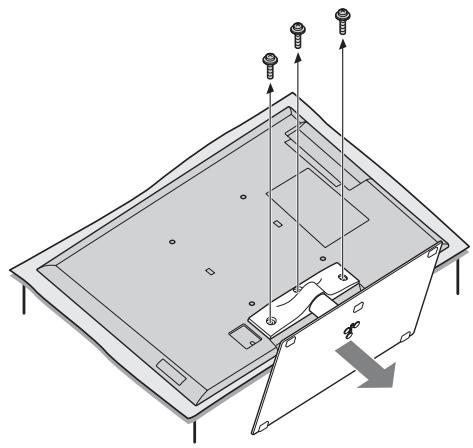

Rimozione del supporto da tavolo

Per rimuovere il supporto da tavolo dal televisore, togliere le viti ♠ fissate nel punto 3.

[NO TEXT]

• Non rimuovere il supporto da tavolo per nessuna ragione, salvo che per l'installazione degli accessori sul televisore.
• In caso di rimozione del supporto da tavolo dal televisore, adagiare lo schermo con la parte anteriore rivolta verso il basso su una superficie di lavoro stabile di dimensioni maggiori rispetto al televisore.
• Per evitare di danneggiare la superficie dello schermo LCD, accertarsi di posizionare un panno morbido sulla superficie di lavoro.
• Assicurarsi che il televisore sia in posizione verticale prima di accenderlo. Per evitare irregolarità nell'uniformità delle immagini, il televisore non deve essere acceso se lo schermo LCD risulta rivolto in basso.

▶ Per KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

2: Regolazione dell'angolo di visione del televisore

Il televisore può essere orientato entro i limiti di angolazione riportati di seguito.

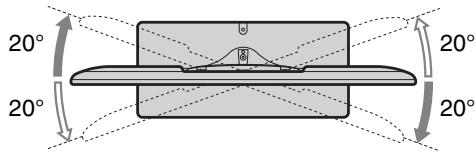

Regolazione dell'angolazione (rotazione orizzontale) (tranne KDL-26/24/22EX32x)

- Nel regolare l'angolazione, mantenere il supporto con una mano onde evitare lo scivolamento del supporto stesso o il ribaltamento del televisore.

20° 20° 20° 20°

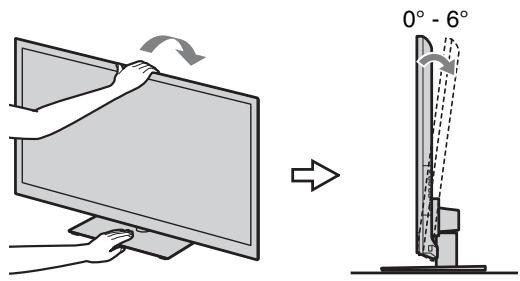

Regolazione dell'angolazione (inclinazione) (tranne KDL-46/40/32CX52x)

• Prestare attenzione a non schiacciarsi le dita tra televisore e supporto durante la regolazione dell'angolazione.
  ▶ Per KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

0° - 6°

- Accertarsi che non vi siano oggetti davanti al televisore.

Sensore IR

Trasmettitore sincronizzato 3D (solo KDL-55/46/40/37/32EX72x, KDL-46/40HX72x)

Sensore di presenza

- Non esporre il sensore di presenza alla luce diretta del sole o ad altre luci intense, onde evitare problemi di funzionamento.

3: Collegamento di un'antenna/decoder/ registratore (es. registratore DVD)

Collegamento di un decoder/ registratore (es. registratore DVD) tramite SCART

Decoder/registratore (es. registratore DVD)

- Per questo collegamento si consiglia una presa SCART di tipo universale ad angolo retto.

• Avvitare dolcemente il connettore del satellite a mano, non utilizzare strumenti.
• La TV deve essere spenta quando si collega un'antenna satellite.

Collegamento di un decoder/ registratore (es. registratore DVD) tramite HDMI

Decoder/registratore (es. registratore DVD)

Raccomandazione spina tipo F

Per la spina tipo F, si raccomanda quella basata sulla figura seguente.

La sporgenza del filo interno dall'elemento di collegamento deve essere inferiore a 1,5 mm.

Max. 1,5 mm
(Figura di riferimento della spina tipo F)

4: Collegamento di dispositivi audio/video

Dispositivo audio/video

5: Fissaggio del televisore per impedirne la caduta

1 Installare una vite per legno (4 mm di diametro, non in dotazione) nel supporto del televisore.
2 Inserire una vite per ferro (M4 × 10, non in dotazione) nell'apposito foro del televisore.
3 Legare tra loro la vite da legno e la vite da ferro con una corda robusta (non in dotazione).

6: Organizzazione del cavo di alimentazione CA/Raggruppamento dei cavi

KDL-46/40/32CX52x

Cavo di alimentazione CA

Tranne KDL-46/40/32CX52x

• Prima di legare i cavi, rimuovere il portacavi dal coperchio CA (vedere fase 1 e fase 2). Riutilizzare il fermacavi (vedere punto 3) per legare gli altri cavi (vedere punto 4).
• Non raggruppare il cavo di alimentazione CA nello stesso fascio degli altri cavi.

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

KDL-26/24/22EX32x

* In caso di installazione a parete, fissare il portacavi sotto ai terminali.

7: Esecuzione dell'impostazione iniziale

1 Collegare il televisore a una presa di corrente CA.
2 Premere ⏻ sul televisore. L'indicatore I (power) si illumina in verde.

La prima volta che si accende il televisore, sullo schermo compare il menu di impostazione della lingua.

[NO TEXT]

- Alla prima accensione del televisore, il televisore necessita di una elaborazione interna per l'ottimizzazione, prima che sia possibile eseguire la configurazione iniziale. Non risulteranno alcuna immagine e alcun suono, e l'indicatore del timer sulla parte anteriore del televisore lampeggia in arancione per circa 40 secondi. Non spegnere il televisore durante questo processo. Per alcuni televisori, questa procedura è stata completata in fabbrica.

Seguire le istruzioni sullo schermo.

Auto Preselezione Satellite:

A seconda dell'area, potrebbero essere necessarie le procedure seguenti:

1 Selezionare “Satelliti preferiti” o “Satelliti generici”.
2 Per “Satelliti preferiti”, selezionare l’operatore preferito.

“Auto Preselezione Satellite” si sintonizza automaticamente sui canali satellitari disponibili. La gestione del DiSEqC 1.0 (Digital Satellite Equipment Control) consente l’impostazione di fino a quattro diversi canali. Le seguenti impostazioni sono indipendenti per ogni collegamento. Per impostare Ingresso DiSEqC nel “Controllo DiSEqC”, utilizzare “Configurazione LNB”.

① “Tipo scansione” e “Impost. avanzate” (per l’impostazione di un satellite comune-Satellite da 1 a 4): Consente di configurare più dettagliatamente le impostazioni di sintonizzazione onde individuare meglio il tipo di servizi su cui si desidera sintonizzarsi.

“Tipo scansione”: Se non è possibile trovare nessun canale tramite “Scansione Rete”, provare “Scansione completa”.

“Scansione completa”: Consente di eseguire una scansione completa delle frequenze garantendo la sintonizzazione su tutti i programmi per la configurazione dell’LNB corrente. I programmi su cui è già stata effettuata la sintonizzazione andranno persi.

“Scansione Rete”: Consente di eseguire una scansione nei transponder di una rete (nota anche come scansione NIT). Poiché “Scansione Rete” è più rapida di “Scansione completa”, è consigliabile in caso di sintonizzazione su una rete nota (normalmente/associata a un satellite). È necessario specificare un transponder, da cui derivare le informazioni di rete (altri transponder). I programmi su cui è già stata effettuata la sintonizzazione andranno persi.

② “Configurazione LNB” (per l’impostazione di ciascun satellite- Satellite da 1 a 4):

Nel caso di un LNB (blocco a basso rumore) non standard, è disponibile l'impostazione manuale.

- Nel caso di un singolo canale satellitare, è possibile lasciarlo sull'impostazione iniziale.

- Per due canali satellitari, configurare "Toneburst A" (1 ^a satellite) e "Toneburst B" (2 ^a satellite) sull'impostazione "Controllo DiSEqC".

- In alternativa, è possibile utilizzare il comando DiSEqC A (1 ^a satellite) e B (2 ^a satellite), se l’LNB o il multiswitch può utilizzare tali comandi.

- Per quattro canali satellitari, sono necessari i controlli DiSEqC A, B, C e D.

“Frequenze Banda Bassa LNB” e “Frequenze Banda Alta LNB”:

- Consente di specificare le bande di frequenza dell’LNB. Per impostare le frequenze, accertarsi di verificare la documentazione dell’LNB (normalmente risulta come “Frequenza L.O.”).

- I valori predefiniti sono per un LNB universale.

- Se l’LNB può utilizzare entrambe le bande (bassa e alta), è possible specificarle entrambe. Se ne utilizza solo una, specificare la banda bassa.

“Tono 22 kHz”: Se l’LNB è a banda doppia (bande bassa e alta), impostarlo su “Auto”. Il televisore seguirà la procedura completa in modo automatico; diversamente, impostarlo su “No”.

“Tensione LNB”: Consente di impostare la tensione per un LNB a doppia polarizzazione.

- 13/18V: impostazione predefinita.

- 14/19V: se la lunghezza del cavo dell'LNB supera i 60 m.

- No: se è possibile utilizzare un'alimentazione esterna.

③ “Transponder” (per l’impostazione di ciascun satellite- Satellite da 1 a 4): Non è necessario impostare il transponder se si seleziona “Scansione completa”.

"Scansione nuovi servizi":

- Consente di sintonizzarsi su un singolo transponder.

- Questa scansione incrementale va utilizzata in caso di aggiunta di un nuovo transponder a un satellite.

- I programmi precedentemente sintonizzati vengono mantenuti e quelli individuati vengono aggiunti all'elenco dei programmi del collegamento satellitare che si sta modificando.

1 Premere HOME, quindi selezionare >“Impostazione Digitale”>“Auto Preselezione Satellite”.

2 Seguire le istruzioni su Auto Preselezione Satellite.

[Non-Text]

• “Scansione nuovi servizi” non è disponibile durante l’esecuzione della configurazione iniziale.
• Se si esegue una scansione nuovi servizi, verificare se il segnale del satellite è disponibile.

Preselezione Digitale Automatica: se si seleziona “via Cavo”, si consiglia di selezionare “Scansione rapida” per una sintonizzazione rapida. Impostare “Frequenza” e “ID rete” come indicato nelle istruzioni fornite dal fornitore dei servizi via cavo. Se non si trova nessun canale con “Scansione rapida”, provare a eseguire “Scansione completa” (potrebbe richiedere del tempo).

[Non-Text]

- L'opzione "Scansione completa" potrebbe non essere disponibile, a seconda dell'area geografica o del paese in cui ci si trova.

Per ottenere un elenco dei fornitori di servizi via cavo supportati, visitare il sito web per l'assistenza:

Ordinamento Programmi: consente di ordinare i canali analogici memorizzati sul televisore.

1 Premere ♗/▽ per selezionare il canale che si desidera spostare in una nuova posizione, quindi premere ⊕.

2 Premere ⏻/∇ per selezionare la nuova posizione da assegnare al canale, quindi premere ⊕.

[NO TEXT]

• Per i canali satellitari, selezionare “Ordinamento Programmi Satellite” in “Impostazione Digitale” di “Impostazioni” per modificare l’ordine dei canali satellitari nella stessa procedura sopra indicata una volta completata la configurazione iniziale.
• La sintonizzazione dei canali può anche essere eseguita manualmente.

Uso del televisore

- I tasti 5, ▶, PROG + e AUDIO del telecomando sono provvisti di un riferimento tattile (pallino sporgente). Questi pallini sono utili durante l'uso del televisore per individuare i tasti.

1 Accendere il televisore.

Premere ⏻ sul televisore per accenderlo.

2 Selezionare una modalità.

3 Selezionare un canale TV.

PROG

CH

Uso della guida elettronica ai programmi (EPG)

Premere GUIDE in modalità digitale per visualizzare la guida ai programmi.

Utilizzare insieme a 0-9 per selezionare i canali digitali. Per i canali con numeri a 2 cifre, premere rapidamente la cifra successiva.

Parti e controlli del telecomando

Utilizzare il telecomando in dotazione per comandare il televisore. Le operazioni di base con il telecomando sono presentate di seguito. Per i dettagli su tutte le altre funzioni del telecomando, premere i-MANUAL e consultare il manuale integrato (i-Manual) (pagina 20).

TrackID I / ◯ 1 MANUAL ? ← → 3D DIGITAL ANALOG EXIT REC INTERNET VIDEO SYNC MENU GUIDE RETURN HOME OPTIONS BACK ✓ abc def 1 2 3 ghi jkl mno 4 5 6 pqrs tuv wxyz 7 8 9 0 PROG + + - - AUDIO CH 1 2 3 4 5 6 7 8

Per KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

Premere il tasto per accendere e spegnere il televisore dalla modalità di standby.

2 i-MANUAL

Consente di visualizzare il manuale integrato (i-Manual).

3 SYNC MENU

Consente di visualizzare il menu BRAVIA Sync per comandare gli apparecchi compatibili con BRAVIA Sync collegati al televisore.

4 ↗/↓/↔/→/⊕

Consentono di spostare il cursore sullo schermo e di confermare la selezione.

5 OPTIONS

Consente di visualizzare un elenco di funzioni utili e scorciatoie per i menu. Le voci di menu dipendono dall'ingresso e/o dal contenuto corrente.

6 Tasti colorati

Se sono disponibili i tasti colorati, sullo schermo viene visualizzata una guida all'uso.

7 PROG/CH +/-/Tasti numerici

Consentono di selezionare i canali nella modalità TV.

8 ∠ +/−

Consentono di regolare il volume.

Selezione di funzioni e impostazioni (menu Home)

Tutte le funzioni possono essere selezionate dal menu Home.

Vedere a pagina 19 per la mappa del menu Home.

TrackID I-MANUAL ? 3D DIGITAL/ANALOG EXIT SYNC MENU/ RETURN HOME REC INTERNETVIDEO 2 1, 3

2 Premere //// per selezionare le voci.

Per selezionare le voci nel menu Home (es. per selezionare “Impostazioni”)

① Premere ⇔/⇒ per selezionare “Impostazioni”. Il contenuto di “Impostazioni” viene visualizzato sulla destra.
② Premere ↗/▽ per selezionare “Visualizzazione”.
③ Premere ⊕ per aprire il menu. Attenendosi alle istruzioni sullo schermo, premere ⇌/ ⇌/ ⇌/ ⇌ per selezionare le voci, quindi premere ⊕ per confermare.

3 Premere HOME per uscire.

Mappa del menu Home

Dopo aver premuto HOME sul telecomando, vengono visualizzate le seguenti icone di categoria. Le categorie sono disponibili in base al modello del televisore, alla regione, al paese e alle condizioni di trasmissione.

	TV	È possibile selezionare un elenco dei canali TV o una guida dei programmi.
	Media	È possibile apprezzare il contenuto di foto/musica/video provenienti da dispositivi USB o da una rete domestica.
	Ingressi	È possibile selezionare un apparecchio collegato al televisore.
	Favoriti/Cronologia	Consente l’accesso rapido alle voci utilizzate più spesso o di recente, quali canali televisivi, ingressi esterni o file multimediali.
	Impostazioni	Contiene tutte le configurazioni necessarie per personalizzare le impostazioni del televisore.
	Widget	Consente l’accesso ai widget.
	Applicazioni	È possibile utilizzare diverse applicazioni quali “Cerca musica”, “Browser Internet”, ecc.
	Qriocity	Consente l’accesso al servizio on-line “Qriocity”.
	Contenuti Internet	È possibile utilizzare i servizi di contenuto Internet.
	Suggerimenti	Presenta suggerimenti per programmi che potrebbero interessare, in base alla cronologia delle proprie visualizzazioni.
	Registrazioni	È possibile apprezzare le registrazioni con timer presenti in un dispositivo HDD USB collegato e la selezione di contenuto registrato da riprodurre.

Visualizzazione delle istruzioni per l'uso (i-Manual)

Questo televisore BRAVIA contiene un manuale di istruzioni incorporato, visualizzabile sullo schermo.

Per ulteriori informazioni sulle funzionalità del televisore, accedere a i-Manual con la semplice pressione di un tasto.

TrackID 1 / - MANUAL ? 3D E# REC DIGITAL/ ANALOG EXIT SCENE INTERNET VIDEO SYNC MENU GUIDE ? RETURN HOME OPTIONS BACK

① ②

2 Premere //// per selezionare le voci.

Selezione delle voci in i-Manual

① Premere ⬆/▽ per selezionare una voce. Il contenuto della voce viene visualizzato sulla destra come secondo livello.
② Premere per passare al secondo livello.
③ Premere ⬆/▽ per selezionare una voce dal secondo livello.
Una descrizione della voce viene visualizzata sulla destra.
Se è disponibile un terzo livello, ripetere questo passaggio per visualizzare la descrizione della voce.
④ Premere per selezionare una voce. Viene visualizzato il contenuto relativo.

Descrizione della schermata di i-Manual

Premere ⇔ per tornare alla pagina precedente

Premere ↘ per passare alla pagina successiva

Numero di pagina/Numero totale di pagine

Premere RETURN per tornare alla pagina precedente

Premere ⊕ per avviare la funzione

- Visualizzato solo se la funzione è disponibile.

Uso del segnalibro

i-Manual dispone di una funzione segnalibro. È possibile assegnare segnalibri alle pagine con i tasti colorati attenendosi alle istruzioni nella parte inferiore della schermata. Per accedere ai segnalibro registrati, andare all'inizio della pagina dell'i-Manual e selezionare "Segnalibri".

Memorizzazione dell'ultima pagina visualizzata

i-Manual memorizza l'ultima pagina visualizzata. Nella schermata di i-Manual, premere i-MANUAL per ritornare allo schermo del televisore. Premendo di nuovo i-MANUAL vengono nuovamente visualizzate le informazioni viste l'ultima volta. Per visualizzare la pagina iniziale di i-Manual, attenersi alle istruzioni sullo schermo oppure premere HOME e selezionare “i-Manual” di “Impostazioni” nel menu Home.

- L'ultima pagina della memoria viene automaticamente reimpostata quando il televisore viene portato nella modalità di standby.

Configurazione della rete

Quando si collega il televisore a Internet è possibile utilizzare numerose funzioni, come visualizzare una fotografia insieme alla sua posizione su una mappa, guardare video su Internet, ecc. Per i dettagli sulle funzioni, consultare i-Manual.

- È necessario un contratto con un provider di servizi Internet per la connessione a Internet.

Preparazione di una rete cablata

- Per i collegamenti LAN, utilizzare un cavo di Categoria 7 (non in dotazione).

Preparazione di una LAN wireless

Wireless LAN Ready consente di accedere facilmente a Internet e alla rete domestica grazie all'adattatore LAN wireless USB UWA-BR100 (informazioni aggiornate a gennaio 2010). Inserendo l'adattatore LAN wireless USB nella porta USB del televisore, è possibile creare con facilità una rete senza fili. Prima di configurare la funzione LAN wireless del televisore è necessario configurare un router LAN wireless.

- A seconda del modello del televisore, l'adattatore LAN wireless USB è fornito come accessorio opzionale.

Configurazione della connessione Internet

Utilizzando la funzionalità di rete è possibile connettere il televisore a Internet. La procedura di configurazione cambia in base al tipo di rete e al router LAN. Prima di impostare la connessione Internet è necessario configurare un router LAN. Controllare l'ambiente LAN wireless facendo riferimento al diagramma di seguito.

LAN wireless

LAN cablata → Tipo 4

* Il tipo 1 è il più facile da configurare se il router dispone di un tasto di impostazione automatica, ad esempio Air Station One-Touch Secure System (AOSS). La maggior parte dei router recenti dispone di questa funzione. Controllare il router.

Tipo 1: Attenersi alla configurazione per “Rete sicura con impostazione Wi-Fi protetta (WPS, Wi-Fi Protected Set-up)”.

Tipo 2: Attenersi alla configurazione per “Rete sicura senza impostazione Wi-Fi protetta (WPS)”.

Tipo 3: Attenersi alla configurazione per “Rete non protetta con qualsiasi tipo di router LAN wireless”.

Tipo 4: Attenersi alla configurazione per “Impostazione rete cablata”.

Tipo 1: Rete sicura con impostazione Wi-Fi protetta (WPS, Wi-Fi Protected Set-up)

Lo standard WPS semplifica il più possibile la protezione di una rete domestica wireless attraverso la pressione del tasto WPS sul router LAN wireless. Prima di configurare una LAN wireless, controllare la posizione del tasto WPS sul router e verificarne le modalità di utilizzo.

Per ragioni di protezione, “WPS (PIN)” mette a disposizione un codice PIN per il router. Il codice PIN viene rinnovato ad ogni selezione di “WPS (PIN)”.

1 Premere HOME, quindi selezionare >“Rete”>“Impostazione rete”.

2 Selezionare “Impostazione rete wireless”.

3 Selezionare “WPS (pulsante)” per il metodo a pulsante o “WPS (PIN)” per il metodo a PIN.

- Il nome del tasto WPS può cambiare sui diversi router (es. tasto AOSS).

4 Attenersi alle istruzioni nella schermata di configurazione.

Tipo 2: Rete sicura senza impostazione Wi-Fi protetta (WPS)

Per configurare una LAN wireless sono richiesti il SSID (nome della rete wireless) e la chiave di protezione (chiave WEP o WPA). Se tali informazioni non sono note, consultare il manuale di istruzioni del router.

1 Premere HOME, quindi selezionare >“Rete”>“Impostazione rete”.

2 Selezionare “Impostazione rete wireless”.

3 Selezionare “Scansione”, quindi selezionare una rete dall’elenco di reti wireless rilevate.

4 Attenersi alle istruzioni nella schermata di configurazione.

• Se si utilizza WPS per la configurazione della rete, verranno attivate le impostazioni di protezione del router LAN wireless e qualsiasi apparecchio, precedentemente collegato alla LAN wireless, che si trova in uno stato non sicuro verrà scollegato dalla rete.
  In questo caso, attivare le impostazioni di protezione dell'apparecchio scollegato e ricollegarlo. In alternativa, è possibile disattivare le impostazioni di protezione del router LAN wireless e collegare l'apparecchio al televisore in una modalità non protetta.

Tipo 3: Rete non protetta con qualsiasi tipo di router LAN wireless

Per configurare una LAN wireless è richiesto il SSID (nome della rete wireless).

1 Premere HOME, quindi selezionare > “Rete” > “Impostazione rete”.

2 Selezionare “Impostazione rete wireless”.

3 Selezionare “Scansione”, quindi selezionare una rete dall’elenco di reti wireless rilevate.

4 Attenersi alle istruzioni nella schermata di configurazione.

- La chiave di protezione (chiave WEP o WPA) non è necessaria perché non serve selezionare alcun metodo di protezione in questa procedura.

Tipo 4: Impostazione rete cablata

Immettere i valori alfanumerici del router, se necessario. Le voci che devono essere impostate (es. Indirizzo IP, Subnet mask, DHCP) cambiano in base al provider di servizi Internet o al router. Per i dettagli, consultare i manuali di istruzioni forniti dal provider di servizi Internet o quelli in dotazione con il router.

1 Premere HOME, quindi selezionare > “Rete” > “Impostazione rete”.

2 Selezionare “Impostazione rete cablata”.

3 Selezionare “Auto” per impostare automaticamente l’indirizzo IP e il server proxy, oppure “Personale” per impostarli manualmente.

4 Attenersi alle istruzioni nella schermata di configurazione.

Controllo dello stato della rete

È possibile verificare lo stato della rete.

1 Premere HOME, quindi selezionare > “Rete” > “Impostazione rete”.

2 Selezionare “Visualizza stato di rete”.

Se fosse impossibile connettersi a Internet

Utilizzare lo strumento di diagnosi per verificare le possibili cause dei problemi di connessione alla rete e le impostazioni.

1 Premere HOME, quindi selezionare > “Rete” > “Impostazione rete”.

2 Selezionare “Visualizza stato di rete”.

3 Selezionare “Controlla connessione”. L’operazione potrebbe richiedere qualche minuto. La diagnosi non può essere annullata dopo la selezione di “Controlla connessione”.

Regolazione delle impostazioni di visione del server

È possibile selezionare i server della rete domestica da visualizzare nel menu Home. Il menu Home consente di visualizzare automaticamente fino a 10 server.

1 Premere HOME, quindi selezionare 📋 > “Rete” > “Impostazione rete domestica”.

2 Selezionare “Impostazioni di visione server”.

3 Selezionare il server da visualizzare nel menu Home e regolare le impostazioni.

Se fosse impossibile connettersi alla rete domestica

Il televisore è in grado di rilevare il corretto riconoscimento del server nel caso in cui non sia possibile connettersi alla rete domestica. Se i risultati della diagnosi indicano un errore, verificare le possibili cause, le connessioni di rete e le impostazioni.

1 Premere HOME, quindi selezionare 📋 > “Rete” > “Impostazione rete domestica”.

2 Selezionare “Diagnostica server”. Viene avviata la diagnostica del server. Al termine dell’operazione viene visualizzato l’elenco dei risultati della diagnosi.

Risoluzione dei problemi

Se l'indicatore ⏻ (standby) lampeggia, contare il numero di lampeggi (l'intervallo è di tre secondi).

Premere ⏻ sul televisore per spegnerlo, scollegare il cavo di alimentazione CA e comunicare al proprio rivenditore o centro servizi Sony la modalità di lampeggio dell'indicatore (numero di lampeggi).

Se l'indicatore ⏻ (standby) non lampeggia, controllare quanto riportato nelle tabelle di seguito.

Fare inoltre riferimento a “Risoluzione dei problemi” in i-Manual. Se il problema persiste, fare riparare il televisore da personale tecnico qualificato.

Condizione	Spiegazione/soluzioni
Assenza di immagine(schermo scuro) e assenza di audio.	Controllare il collegamento dell’antenna/del cavo.Collegare il televisore alla presa di alimentazione CA e premere ⊙ sul televisore.Se l’indicatore ⊙ (standby) si illumina in rosso, premere I/⊥.
Sullo schermo compaionopuntini neri e/o luminosi.	L’immagine sullo schermo è composta di pixel. Eventuali puntinineri e/o luminosi (pixel) sullo schermo non denotano unmalfunzionamento.
Alcuni programmi non possono essere sintonizzati.	Controllare l’antenna o la parabola.Il cavo del satellite potrebbe essere in corto circuito o ci potrebbero essere dei problemi di connessione dello stesso.Verificare il cavo e la connessione, quindi spegnere il televisoreutilizzando il pulsante di accensione / spegnimento principale,quindi riaccenderlo.La frequenza inserita è al di fuori dai parametri. Vogliateconsultare la società che si occupa delle trasmissioni del satellite.
Il televisore si spegne automaticamente (passa automaticamente allamodalità standby).	Verificare se sia stato attivato “Timer Spegnimento”, oppureverificare l’impostazione di “Durata” in corrispondenza di “Avvio timer”.Verificare se sia stato attivato “Standby TV per inattività”.Verificare se sia stato attivato “Sensore di presenza”. Se nonviene rilevato alcuno spettatore davanti al televisore per unperiodo prestabilito, l’immagine viene automaticamentedisattivata e rimane attivo soltanto l’audio del televisore. Inoltre,dopo 30 minuti nella modalità con immagine disattivata, iltelevisore passa alla modalità Standby.
Il telecomando non funziona.	Sostituire le batterie.Il televisore potrebbe trovarsi in modalità SYNC.Premere SYNC MENU, selezionare “Controllo TV”, quindiselezionare “Home (menu)” oppure “Opzioni” per utilizzare iltelevisore.
La password di “BloccoProgrammi” è statadimenticata.	Inserire 9999 come codice PIN (il codice PIN 9999 è sempreaccettato).
Le aree attorno altelevisore si surriscaldano.	Quando il televisore viene utilizzato per un periodo prolungato, learee attorno al televisore si surriscaldano.Se si tocca con una mano è possibile scottarsi.

Caratteristiche tecniche

Sistema
Sistema pannello	Pannello LCD (Display Cristalli Liquidi)
Sistema TV	Analogico: In base alla nazione/regione selezionata: B/G/H, D/K, L, I, MDigitale: DVB-T/DVB-CSatellite: DVB-S/DVB-S2
Sistema Colore/Video	Analogico: PAL, PAL60 (solo ingresso video), SECAM, NTSC3.58, NTSC4.43 (solo ingresso video)Digitale: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Copertura dei canali	Analogico: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69/M: A2-A13, A14-A79Digitale: VHF/UHFSatellite: Frequenza IF 950-2150 MHz
Uscita audio	10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x,KDL-46/40/32CX52x, KDL-32EX42x)8 W + 8 W (KDL-26/24/22EX32x)
Jack di entrata/uscita
Cavo dell'antenna	Terminale esterno 75 ohm per VHF/UHF
Antenna Satellite	Connettore di Tipo F Femmina IEC169-24, 75 ohm.DiSEqC 1.0, LNB 13 V/18 V & tonalità 22 KHz
AV1	Connettore scart a 21 pin (standard CENELEC) per ingresso audio/video, ingresso RGB e uscita audio/video TV.
AV2	Ingresso video (connettore fono)
COMPONENT IN	Formati supportati: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iIngresso audio (connettori fono)
HDMI IN1, 2, 3, 4(tranne KDL-26/24/22EX32x)	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio: PCM lineare due canali: 32, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby DigitalIngresso audio analogico (minijack) (solo HDMI IN4)Ingresso PCARC (Audio Return Channel) (solo HDMI IN1)
HDMI IN1, 2(solo KDL-26/24/22EX32x)	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio: PCM lineare due canali: 2, 44,1 e 48 kHz, 16, 20 e 24 bit, Dolby DigitalIngresso audio analogico (minijack) (solo HDMI IN2)Ingresso PCARC (Audio Return Channel) (solo HDMI IN1)
DIGITAL AUDIO OUT(OPTICAL)	Connettore ottico digitale (PCM lineare due canali, Dolby Digital)
AUDIO OUT / ☉	Uscita audio (connettori fono)Uscita cuffie
PC IN	Ingresso PC (Mini D-sub 15 pin)Ingresso audio del PC (minijack)
(solo KDL-26/24/22EX32x)	Porta USB (supporto HDD Rec)
(HDD REC)(tranne KDL-26/24/22EX32x)	Porta USB, Porta dispositivo HDD USB (solo 2)
	Alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale)
LAN	Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.)

Nome del modello KDL-		55EX72x	46HX72x	46EX72x	46EX52x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V CA, 50 Hz
Classe di efficienza energetica		A	A	A	A
Dimensioni schermo (diagonale)		Circa 138,8 cm/55 pollici	Circa 116,8 cm/46 pollici	Circa 116,8 cm/46 pollici	Circa 116,8 cm/46 pollici
Potenza assorbita	in modalità “Casa”/“Standard”	113 W	83,0 W	81,0 W	68,0 W
	in modalità “Negozio”/“Brillante”	177 W	153 W	133 W	114 W
Nome del modello KDL-	55EX72x	46HX72x	46EX72x	46EX52x
Consumo energetico medio annuo*1	165 kWh	115 kWh	118 kWh	99 kWh
Potenza assorbita in modalità standby*2	0,25 W (15 W in modalità aggiornamento software/EPG)	0,25 W (15 W in modalità aggiornamento software/EPG)	0,25 W (15 W in modalità aggiornamento software/EPG)	0,3 W (13 W in modalità aggiornamento software/EPG)
Risoluzione schermo	1.920 punti (orizzontale) × 1.080 linee (verticale)
Dimensioni (approssimative) (l × a × p)
con supporto da tavolo	126,9 × 79,9 × 31,5 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm
senza supporto da tavolo	126,9 × 76,9 × 4,1 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm
Peso (approssimativo)
con supporto da tavolo	25,4 kg	18,8 kg	17,9 kg	17,8 kg
senza supporto da tavolo	20,2 kg	14,4 kg	14,3 kg	14,2 kg
Accessori in dotazione	Vedere “Verifica degli accessori forniti” (pagina 8).
Accessori opzionali	Staffa di montaggio a parete: SU-WL500Occhiali 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x)Adattatore LAN wireless USB
Temperatura di funzionamento	Da 0 °C a 40 °C
Umidità di funzionamento	Dal 10% all’80% di u. r. (senza condensa)

Nome del modello KDL-		46CX52x	40HX72x	40EX72x	40EX52x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V CA, 50 Hz
Classe di efficienza energetica		C	B	A	A
Dimensioni schermo (diagonale)		Circa 116,8 cm/46 pollici	Circa 101,6 cm/40 pollici	Circa 101,6 cm/40 pollici	Circa 101,6 cm/40 pollici
Potenza assorbita	in modalità “Casa”/“Standard”	128 W	85,0 W	64,0 W	65,0 W
	in modalità “Negozio”/“Brillante”	204 W	135 W	121 W	113 W
Consumo energetico medio annuo*1		187 kWh	118 kWh	93 kWh	95 kWh
Potenza assorbita in modalità standby*2		0,25 W (16 W in modalità aggiornamento software/EPG)	0,25 W (14 W in modalità aggiornamento software/EPG)	0,25 W (15 W in modalità aggiornamento software/EPG)	0,3 W (13 W in modalità aggiornamento software/EPG)
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)
Dimensioni (approssimative) (1 × a × p)
con supporto da tavolo		112,2 × 71,2 × 27,5 cm	94,3 × 61,5 × 21,0 cm	94,3 × 61,6 × 25,0 cm	94,3 × 61,6 × 25,0 cm
senza supporto da tavolo		112,2 × 68,2 × 7,4 cm	94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm
Peso (approssimativo)
con supporto da tavolo		20,7 kg	15,4 kg	14,4 kg	14,4 kg
senza supporto da tavolo		17,1 kg	11,6 kg	11,2 kg	11,2 kg
Accessori in dotazione		Vedere “Verifica degli accessori forniti” (pagina 8).
Accessori opzionali		Staffa di montaggio a parete: SU-WL500Occhiali 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x)Adattatore LAN wireless USB
Temperatura di funzionamento		Da 0 °C a 40 °C
Umidità di funzionamento		Dal 10% all’80% di u. r. (senza condensa)
Nome del modello KDL-		40CX52x	37EX72x	37EX52x	32EX72x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V CA, 50 Hz
Classe di efficienza energetica		C	A	A	B
Dimensioni schermo (diagonale)		Circa 101,6 cm/40 pollici	Circa 94,0 cm/37 pollici	Circa 94,0 cm/37 pollici	Circa 80,1 cm/32 pollici
Potenza assorbita	in modalità “Casa”/“Standard”	120 W	56,0 W	56,0 W	59,0 W
	in modalità “Negozio”/“Brillante”	181 W	105 W	98 W	101 W
Consumo energetico medio annuo*1		175 kWh	82 kWh	78 kWh	86 kWh
Potenza assorbita in modalità standby*2		0,25 W (15 W in modalità aggiornamento software/EPG)	0,25 W (17 W in modalità aggiornamento software/EPG)	0,3 W (16,5 W in modalità aggiornamento software/EPG)	0,25 W (16 W in modalità aggiornamento software/EPG)
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)
Dimensioni (approssimative) (1 × a × p)
con supporto da tavolo		99,1 × 63,6 × 25,0 cm	87,8 × 57,9 × 25,0 cm	87,7 × 57,9 × 25,0 cm	75,5 × 51,0 × 21,6 cm
senza supporto da tavolo		99,1 × 60,6 × 7,1 cm	87,8 × 54,9 × 4,2 cm	87,7 × 54,9 × 4,2 cm	75,5 × 48,0 × 4,2 cm
Peso (approssimativo)
con supporto da tavolo		16,3 kg	13,3 kg	13,3 kg	10,4 kg
senza supporto da tavolo		12,9 kg	10,1 kg	10,1 kg	7,9 kg
Accessori in dotazione		Vedere “Verifica degli accessori forniti” (pagina 8).
Accessori opzionali		Staffa di montaggio a parete: SU-WL500Occhiali 3D: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x)Adattatore LAN wireless USB
Temperatura di funzionamento		Da 0 °C a 40 °C
Umidità di funzionamento		Dal 10% all’80% di u. r. (senza condensa)

Nome del modello KDL-		32EX52x	32EX42x	32CX52x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V CA, 50 Hz
Classe di efficienza energetica		B	B	C
Dimensioni schermo (diagonale)		Circa 80,1 cm/32 pollici	Circa 80,0 cm/32 pollici	Circa 80,1 cm/32 pollici
Potenza assorbita	in modalità “Casa”/“Standard”	56,0 W	56,0 W	73,0 W
	in modalità “Negozio”/“Brillante”	88 W	88 W	112 W
Consumo energetico medio annuo*1		82 kWh	82 kWh	107 kWh
Potenza assorbita in modalità standby*2		0,3 W (17 W in modalità aggiornamento software/EPG)	0,3 W (17 W in modalità aggiornamento software/EPG)	0,25 W (15 W in modalità aggiornamento software/EPG)
Risoluzione schermo		1.920 punti (orizzontale) × 1.080 linee (verticale)	1.366 punti (orizzontale) × 768 linee (verticale)	1.920 punti (orizzontale) × 1.080 linee (verticale)
Dimensioni (appressimative) (1 × a × p)
con supporto da tavolo		75,5 × 51,0 × 21,6 cm	75,5 × 51,0 × 21,6 cm	79,9 × 53,2 × 23,0 cm
senza supporto da tavolo		75,5 × 48,0 × 4,2 cm	75,5 × 48,0 × 4,2 cm	79,9 × 50,2 × 7,0 cm
Peso (appressimativo)
con supporto da tavolo		10,2 kg	10,2 kg	11,4 kg
senza supporto da tavolo		7,7 kg	7,7 kg	8,7 kg
Accessori in dotazione		Vedere “Verifica degli accessori forniti” (pagina 8).
Accessori opzionali		Staffa di montaggio a parete: SU-WL500Adattatore LAN wireless USB

Nome del modello KDL-	32EX52x	32EX42x	32CX52x
Temperatura di funzionamento	Da 0 °C a 40 °C
Umidità di funzionamento	Dal 10% all’80% di u. r. (senza condensa)

Nome del modello KDL-		26EX32x	24EX32x	22EX32x
Alimentazione e altre informazioni
Requisiti di alimentazione		220 V – 240 V CA, 50 Hz
Classe di efficienza energetica		B	B	B
Dimensioni schermo (diagonale)		Circa 66,1 cm/26 pollici	Circa 61,0 cm/24 pollici	Circa 54,8 cm/22 pollici
Potenza assorbita	in modalità “Casa”/“Standard”	38,0 W	35,0 W	32,0 W
	in modalità “Negozio”/“Brillante”	63 W	62 W	52 W
Consumo energetico medio annuo*1		55 kWh	51 kWh	47 kWh
Potenza assorbita in modalità standby*2		0,35 W (13 W in modalità aggiornamento software/EPG)	0,35 W (13 W in modalità aggiornamento software/EPG)	0,35 W (13 W in modalità aggiornamento software/EPG)
Risoluzione schermo		1.366 punti (orizzontale) × 768 linee (verticale)	1.920 punti (orizzontale) × 1.080 linee (verticale)	1.366 punti (orizzontale) × 768 linee (verticale)
Dimensioni (approssimative) (1 × a × p)
con supporto da tavolo		63,1 × 42,1 × 18,2 cm	58,3 × 39,1 × 18,2 cm	52,9 × 36,2 × 17,2 cm
senza supporto da tavolo		63,1 × 40,6 × 4,2 cm	58,3 × 37,6 × 4,2 cm	52,9 × 34,7 × 4,2 cm
Peso (approssimativo)
con supporto da tavolo		7,2 kg	6,2 kg	5,1 kg
senza supporto da tavolo		6,1 kg	5,2 kg	4,1 kg
Accessori in dotazione		Vedere “Verifica degli accessori forniti” (pagina 8).
Accessori opzionali		Staffa di montaggio a parete: SU-WL100Adattatore LAN wireless USB
Temperatura di funzionamento		Da 0 °C a 40 °C
Umidità di funzionamento		Dal 10% all’80% di u. r. (senza condensa)

*1 Consumo energetico all'anno, basato sul consumo di corrente di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore.
*2 Il consumo specificato in standby viene raggiunto una volta ultimati i processi interni necessari del televisore.

Design e specifiche sono soggetti a modifiche senza preavviso.

Installazione degli accessori (Staffa di montaggio a parete)

Per i clienti:

Quando si utilizza la staffa di montaggio a parete SU-WL500 e SU-WL100, lo spazio tra la parete e il televisore sarà di 6 cm. Utilizzare tale spazio per instradare i cavi al televisore.

Per ragioni di protezione e sicurezza del prodotto, Sony consiglia fortemente che l'installazione del televisore venga eseguita da rivenditori Sony o da installatori autorizzati. Non tentare di installare il televisore da soli.

Per i rivenditori e gli installatori Sony:

Prestare la massima attenzione alla sicurezza durante l'installazione, la manutenzione periodica e l'analisi di questo prodotto.

Il televisore può essere installato utilizzando le staffe di montaggio a parete SU-WL500 (pagina 32) e SU-WL100 (pagina 32) (in vendita separatamente).

• Per eseguire correttamente l'installazione, consultare le istruzioni fornite insieme alla staffa di montaggio a parete.
• Vedere “Rimozione del supporto da tavolo” (pagina 9).

Per l'installazione di questo prodotto è richiesta una certa capacità, specialmente per determinare la resistenza della parete per sopportare il peso del televisore. Assicurarsi di affidare il fissaggio di questo prodotto alla parete a rivenditori Sony o installatori autorizzati e di prestare adeguata attenzione alla sicurezza durante l'installazione. Sony non può essere ritenuta responsabile per eventuali danni o lesioni causati da un uso errato o un'installazione non appropriata.

Per il montaggio del televisore a parete, rimuovere le viti dal retro del televisore. Le viti e il numero di viti sono disponibili in base al modello del televisore. (Sono fissate nei fori delle viti per il montaggio a parete.) Conservare le viti rimosse in un luogo sicuro, lontano dalla portata dei bambini.

▶ Per KDL-55EX72x

2 × 4 1 × 2 Panno morbido

▶ Per KDL-46/40HX72x, KDL-46/40/37/32EX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

2 × 2 1 × 2 Panno morbido

[Non-Text]

- In caso di rimozione del supporto da tavolo dal televisore, adagiare lo schermo con la parte anteriore rivolta verso il basso su una superficie di lavoro stabile di dimensioni maggiori rispetto al televisore.

- Per evitare di danneggiare la superficie dello schermo LCD, accertarsi di posizionare un panno morbido sulla superficie di lavoro.

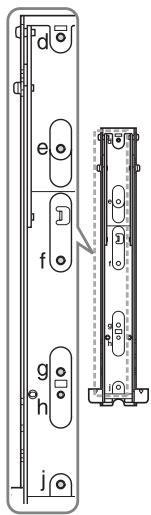

SU-WL500, SU-WL100

Per KDL-55/46/40/37/32EX72x,

KDL-46/40HX72x,

KDL-46/40/37/32EX52x,

KDL-46/40/32CX52x,

KDL-32EX42x

SU-WL500

Vite (+PSW 6 × 16) Gancio di montaggio 2 × 4 Panno morbido

Per KDL-26/24/22EX32x

SU-WL100 Gancio di montaggio Panno morbido Vite (+PSW 4 x 12)

[NO TEXT]
- Collegare il gancio di montaggio utilizzando le quattro viti in dotazione con la staffa di montaggio a parete.
- Durante la successiva reinstallazione del supporto da tavolo, accertarsi di fissare le viti (precedentemente rimosse) ai fori originali sulla parte posteriore del televisore.

Diagramma e tabella della posizione di viti e ganci

Nome del modelloKDL-	Posizione delle viti	Posizione dei ganci
	SU-WL500	SU-WL500
55EX72x	e, j	b
46HX72x/46EX72x/46EX52x	e, j	b
46CX52x	d, g	b
40HX72x/40EX72x/40EX52x	e, j	b
40CX52x	d, g	b
37EX72x/37EX52x	e, j	b
32EX72x/32EX52x/32EX42x/32CX52x	e, g	c
		SU-WL100
26EX32x	-	a
24EX32x	-	a
22EX32x	-	b

SU-WL500

Posizione delle viti

Per l'installazione del gancio di montaggio sul televisore.

d e f g h j

Posizione dei ganci

Per l'installazione del televisore sulla staffa base.

a b c d e f g h i j k l m n o p q r s t u v w x y z

SU-WL100

Posizione dei ganci

Per l'installazione del televisore sulla staffa base.

a b b a

Tabella delle dimensioni di installazione del televisore

① SU-WL500

A B C D E F H G Punto centrale dello schermo

② SU-WL100

A 125 B Punto centrale dello schermo E D F H G

Unità di misura: cm

Nome del modello KDL-	Dimensioni del display		Dimensione centrale dello schermo	Lunghezza per ciascun angolo di montaggio
				Angolo (0°)		Angolo (20°)
	A	B	C	D	E	F	G	H
1 SU-WL500
55EX72x	126,9	76,9	6,5	46,5	9,0	32,2	71,8	47,2
46HX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,1
46EX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,6	47,2
46EX52x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,2
46CX52x	112,2	68,2	8,4	43,2	13,4	34,5	64,2	45,5
40HX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,5	47,1
40EX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,6	47,2
40EX52x	94,3	58,6	15,7	46,5	9,1	26,0	54,5	47,2
40CX52x	99,1	60,6	12,2	43,2	13,1	31,9	57,0	45,5
37EX72x	87,8	54,9	17,5	46,5	9,1	24,8	51,1	47,2
37EX52x	87,7	54,9	17,5	46,5	9,1	24,7	51,0	47,1
32EX72x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,7
32EX52x/32EX42x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,6
32CX52x	79,9	50,2	17,2	43,2	13,0	27,9	47,3	45,4
2 SU-WL100
26EX32x	63,1	40,6	7,8	29,5	9,5	20,4	37,4	26,3
24EX32x	58,3	37,6	9,5	29,6	9,4	19,3	34,6	27,6
22EX32x	52,9	34,7	10,8	29,5	9,3	18,2	31,9	27,6

Le cifre nella tabella possono variare leggermente a seconda dell'installazione.

ATTENZIONE

La parete su cui sarà installato il televisore deve essere in grado di supportare un peso di almeno quattro volte quello del televisore. Per informazioni sul peso del televisore, consultare la sezione “Caratteristiche tecniche” (pagina 27-30).

Informazioni di sicurezza

Installazione/ Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di rete facilmente accessibile.
• Collocare il televisore su una superficie piana e stabile.
• Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, compresi:

- Staffa di montaggio a parete: SU-WL500 (tranne KDL-26/24/22EX32x) SU-WL100 (KDL-26/24/22EX32x)

- Per fissare i ganci di montaggio al televisore, utilizzare le viti fornite in dotazione con la staffa per l'installazione a parete. La lunghezza delle viti in dotazione è compresa tra 8 mm e 12 mm, misurata dalla superficie di fissaggio del gancio di montaggio.

Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete.

L'uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc.

8 mm - 12 mm

Vite (in dotazione con la staffa per il montaggio a parete) Gancio di montaggio Fissaggio del gancio sul retro del televisore

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.
• Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.
• Se il televisore viene trasportato a mano, sollevarlo come mostrato nella figura. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.

KDL-26/24/22EX32x

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

- Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.

- Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

Ventilazione

• Non coprire i fori di ventilazione o inserire oggetti nel mobile.
• Lasciare un po' di spazio intorno al televisore.
• Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

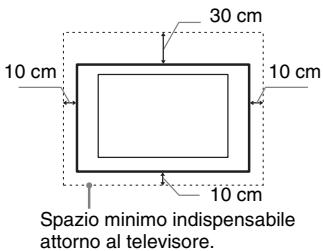

Installato a parete

30 cm 10 cm 10 cm 10 cm Spazio minimo indispensabile attorno al televisore.

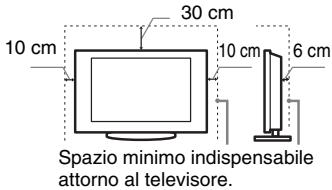

Installato sul supporto

30 cm 10 cm 10 cm 6 cm Spazio minimo indispensabile attorno al televisore.

• Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:
• Non posare il televisore piatto, né installarlo in posizione capovolta, girato all'indietro o lateralmente.
• Non posizionare il televisore su uno scaffale o dentro un armadio.
• Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili.

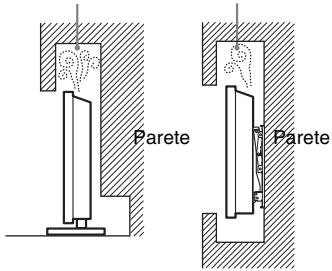

• Non installare il televisore nel modo indicato di seguito.

Circolazione dell'aria bloccata.

Cavo di alimentazione

Maneggiare il cavo e la presa di rete nel modo indicato di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni:

• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
• Inserire completamente la spina nella presa di rete.

• Utilizzare il televisore esclusivamente con alimentazione da 220–240 V CA.

• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.

• Disinserire il cavo di alimentazione dalla presa di rete prima di effettuare operazioni sul televisore o di spostarlo.
• Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Note

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
• Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
  • Non modificare il cavo di alimentazione.
• Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla medesima presa di rete.
  • Non utilizzare una presa di rete inadeguata alla spina in uso.

Uso proibito

Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito: il televisore potrebbe presentare un malfunzionamento e provocare incendi, scosse elettriche, danni e/o lesioni.

Luogo:

• All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.
• Se collocato nello spogliatoio di un bagno pubblico o di un centro termale, il televisore potrebbe venire danneggiato dalla presenza di zolfo nell'aria, ecc.

• Per una qualità di immagine ottimale, evitare l'esposizione dello schermo a un'illuminazione diretta o alla luce del sole.
• Evitare di spostare il televisore da un ambiente freddo a un ambiente caldo. I cambiamenti improvvisi di temperatura ambientale possono portare alla formazione di condensa. Ciò potrebbe far si che il televisore visualizzi immagini di scarsa qualità e/o con colori insoddisfacenti. Nel caso, lasciare evaporare completamente l'umidità prima di accendere il televisore.

Ambiente:

• Luoghi caldi, umidi o eccessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.
• Non collocare il televisore in aree umide o polverose, o in stanze con presenza di fumi oleosi o vapore (nei pressi di tavoli da cucina o umidificatori). Potrebbero verificarsi incendi, scosse elettriche o deformazioni.

- Non installare il televisore in luoghi soggetti a temperature estremamente elevate, ad esempio alla luce solare diretta, in prossimità di radiatori o di ventole di riscaldamento. In tali condizioni il televisore potrebbe surriscaldarsi con conseguente deformazione del rivestimento e/o problemi di funzionamento.

Situazione:

• Non utilizzare con le mani bagnate, senza il mobile o con accessori diversi da quelli raccomandati dal fabbricante. Durante i temporali scollegare il televisore dalla presa di rete e dall'antenna.
• Non installare il televisore in maniera che possa sporgere verso uno spazio aperto. Potrebbero verificarsi lesioni o danni provocati da urti di persone o oggetti contro il televisore.

Rottura di componenti:

• Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzare il televisore per numerosi giorni, esso dovrà essere scollegato dalla presa di rete per motivi ambientali e di sicurezza.
• Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di rete.
• Alcuni televisori potrebbero comunque disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby.

Bambini

• Impedire ai bambini di salire sul televisore.
• Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spegnere il televisore e disinserire immediatamente il cavo di alimentazione qualora si verifichino i seguenti problemi.

Rivolgersi al proprio rivenditore o a Sony per fare controllare il televisore da personale opportunamente qualificato.

Quando:

– Il cavo di alimentazione è danneggiato.
- La presa di rete è inadeguata alla spina in uso.
- Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
- All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.

Avvertimento

Per evitare il rischio di incendi, tenere questo prodotto sempre lontano da candele o altre fiamme libere.

DICHIARAZIONE DI CONFORMITA' IN BASE ALL'ARTICOLO 2 PARAGRAFO B DEL D.M. 26.03.1992

Si dichiara che questi modelli sono stati assemblati nella Comunità Economica Europea nel rispetto delle disposizioni di cui al D.M. 26.03.92 ed in particolare sono conformi alle prescrizioni dell'articolo 1 dello stesso D.M.

DICHIARAZIONE DI CONFORMITÀ

Si dichiara che gli apparecchi sono stati fabbricati in conformità all'Art. 2 Comma 1 del D.M. 28.08.1995 n.548. Le prescrizioni alle frequenze sono quelle indicate nel paragrafo 3 dell'allegato A. al D.M. 25.06.85 e nel paragrafo 3 dell'allegato 1 al D.M. 27.08.87.

Diagrammi a blocchi

Zobrazenie stavu siete

Per informazioni utili sui prodotti Sony

For mere information om Sony-produkter

For nyttig informasjon om Sony produkter

For nyttig information om Sony-produkter
