KÄYTTÖOHJE BRAVIA KDL-37EX725 SONY

Audio-/Videogerät

Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japani. Tuotteen turvallisuuden ja EMC hyväksyjä on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Kaikissa tuotteen huolto- tai takuusioissa ottakaa yhteys valtuutettuun Sony huoltoon.

Digitaalisen television toimintaan liittyviä huomautuksia

• Digitaaliseen televisioon (DV3) liittyvät toiminnot toimivat ainoastaan maissa tai alueilla, joissa lähetetään digitaalisia maanpäällisiä signaaleja DVB-T (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on käytettävissä yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) -kaapelipalvelu. Tarkista jälleenmyyjältäsi, ovatko DVB-T-signaalit käytettävissä asuinpaikkakunnallasi tai kysy kaapeli-TV:n palveluntarjoajalta, onko DVB-C-kaapelipalvelu yhteensopiva tämän television kanssa.
• Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan liiketoiminnan ehtojen noudattamiseen.
• Tämä televisio noudattaa DVB-T- ja DVB-C-signaaleiden määrityksiä, mutta yhteensopivuutta tulevien digitaalisten maanpäällisten DVB-T-lähetysten ja digitaalisten DVB-C-kaapelilähetysten kanssa ei taata.
• Jotkin digitaalisen television toiminnot eivät välttämättä ole käytettävissä kaikissa maissa/kaikilla alueilla, ja DVB-C-kaapeli ei välttämättä toimi oikein kaikkien palveluntarjoajien kanssa.

Tuettujen kaapeli-TV:n palveluntarjoajien luettelo löytyy Internet-tukisivultamme http://support.sony-europe.com/TV/DVBC/

• Mallin nimessä oleva merkintä "x" vastaa television rakenteeseen, väriin tai järjestelmään liittyvää yhtä numeroa.
• Seinäasennustelineen asennusohjeet löytyvät tämän television käyttöohjeesta.
• Tässä käyttöohjeessa käytetyt kuvat voivat poiketa omasta TV-mallistasi.
• Tämän käyttöohjeen sisältämät kuvat kaukosäätimestä ovat RM-ED044-mallista, ellei toisin ole mainittu.
• Lue “Turvallisuusohjeet” (sivu 36) ennen kuin käytät televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten.

Tuotemerkit

DVB on DVB Projectin rekisteröity tuotemerkki.

HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

DLNA®, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living Network Alliancen tuotemerkkejä, palvelumerkkejä tai sertifiointimerkkejä.

DivX® on DivX, Inc:n kehittämä videotiedostojen pakkaustekniikka.

DivX®, DivX Certified® ja näihin liittyvät logot ovat DivX, Inc:n tavaramerkkejä, joita käytetään lisenssillä.

TIETOJA DIVX-VIDEOSTA: DivX® on DivX, Inc:n luoma digitaalinen videotiedostomuoto. Tämä on virallinen DivX Certified -laite, jolla voidaan toistaa DivX-videoita. Osoitteessa www.divx.com on lisätietoja ja ohjelmistotyökaluja, joiden avulla voit muuntaa tiedostosi DivX-videoiksi.

TIETOJA DIVX VIDEO-ON-DEMAND -TOIMINNOSTA: Tämä DivX Certified® -laite täytyy rekisteröidä, jotta sillä voidaan toistaa DivX Video-on-Demand (VOD) -sisältöä. Voit luoda rekisteröintitunnuksen laitteen asennusvalikon DivX VOD -osassa. Suorita rekisteröinti loppuun koodin avulla osoitteessa vod.divx.com, niin saat lisätietoja DivX VOD -palvelusta.

Valmistettu Dolby Laboratories -yhtiön lisenssillä. Dolby ja kaksois-D-merkki ovat Dolby Laboratories -yhtiön tuotemerkkejä.

"BRAVIA" ja BRAVIA ovat Sony Corporationin tuotemerkkejä.

TrackID on Sony Ericsson Mobile Communications AB:n tavaramerkki tai rekisteröity tavaramerkki.

Musiikin ja videoiden tunnistustekniikan ja liittyvät tiedot tarjoaa Gracenote®. Gracenote on musiikin tunnistustekniikan ja liittyvän sisällön toimituksen alan standardi. Lisätietoja on osoitteessa www.gracenote.com.

CD-, DVD-, Blu-ray Disc- sekä musiikki- ja videotiedot toimittaa Gracenote, Inc., copyright © 2000–tämä päivä Gracenote.

Gracenote Ohjelmisto, copyright © 2000–tämä päivä Gracenote. Tätä tuotetta ja palvelua koskee yksi tai useampi patentti, jonka omistaa Gracenote. Katso Gracenote-sivustosta alustava luettelo soveltuvista Gracenote-patenteista. Gracenote, CDDB, MusicID, MediaVOCS, Gracenote-logo ja -logotyyppi sekä "Powered by Gracenote" -logo ovat rekisteröityjä tavaramerkkejä tai tavaramerkkejä, jotka omistaa Gracenote Yhdysvalloissa ja/tai muissa maissa.

DiSEqC ^TM on EUTELSATin tavaramerkki.

Tässä televisiossa on DiSEqC 1.0 -tuki.

Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

PULSE

O OPERA™ software

DiSEqC 1.0

Laitteille KDL-46/40/

32EX729, KDL-46/40/

32EX728, KDL-46/40/

32EX727, KDL-46/40/

32EX726, KDL-26/24/

22EX325:

Langattomaan signaaliin liittyvä huomautus

1. Sony ilmoittaa täten, että tämä laite on direktiivin 1999/5/EY olennaisten vaatimusten ja muiden asianmukaisten määräysten mukainen.

R&TTE-direktiivin edellyttämän yhdenmukaisuusilmoituksen saa seuraavasta URL-osoitteesta.

http://www.compliance.sony.de/

1. Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan laitteita, joita myydään EU:n direktiivejä noudattavissa maissa.

Langatonta televisiojärjestelmää voi käyttää seuraavissa maissa:

Alankomaat, Belgia, Bulgaria, Espanja, Irlanti, Islanti, Italia, Itävalta, Kreikka, Kypros, Latvia, Liechtenstein, Liettua, Luxemburg, Malta, Norja, Puola, Portugali, Ranska, Romania, Ruotsi, Saksa, Slovakia, Slovenia, Suomi, Sveitsi, Tanska, Tšekin tasavalta, Turkki, Unkari, Viro ja Yhdistynyt kuningaskunta.

Tätä järjestelmää ei saa käyttää muissa kuin mainituissa Euroopan maissa.

Langaton televisiojärjestelmä - säädöstiedot

Italiassa oleville asiakkaille

☐ yksityistä käyttöä säätelee 1.8.2003 annetun asetuksen artikla 259 ("sähköistä viestintää koskevat määräykset"). Erityisesti artikla 104 osoittaa, milloin käyttö edellyttää viranomaisilta ennakkoon haettavaa lupaa, ja artikla 105 osoittaa, milloin käyttö on vapaata;
□ yleisölle tarjottavaa RLAN-yhteyttä tietoliikenneverkkoihin ja -palveluihin (esimerkiksi langattomaan televisiojärjestelmään) säätelee sähköistä viestintää koskeviin määräyksiin liittyvä, 28.5.2003 annetun ministeriön päätöksen artikla 25 (sähköisten tietoliikenneverkkojen ja -palvelujen lupakäytäntö) muutoksineen.

Norjassa oleville asiakkaille

Tämän radiolaitteen käyttö on kielletty Svalbardissa alle 20 kilometrin säteellä Ny-Ålesundin keskipisteestä.

Kyproksessa oleville asiakkaille

Käyttäjän on rekisteröitävä RLAN-laitteet (tai WAS- tai Wi-Fi-laitteet) viestintäministeriössä (P.I. 365/2008 ja P.I. 267/2007).

P.I. 365/2008 on vuoden 2008 radioviestintäasetus (asemaluokat, joissa tarvitaan valtuutus ja joissa tulee rekisteröityä).

P.I. 267/2007 on yleinen valtuutus radiotaajuuksien käyttöön Radio Local area Network - verkoissa ja Wireless Access System -järjestelmissä, mukaan lukien Radio Local Area Network -verkot (WAS/RLAN).

Ranskassa oleville asiakkaille

Tämän digitaalisen LCD-väritelevision WLAN-ominaisuutta (WiFi) tulee käyttää vain rakennusten sisätiloissa. Tämän digitaalisen LCD-väritelevision WLAN-ominaisuuden (WiFi) käyttö rakennusten ulkopuolella on kielletty Ranskan alueella. Varmista, että tämän digitaalisen LCD-väritelevision WLAN-ominaisuus (WiFi) on kytketty pois päältä, ennen kuin laitetta käytetään rakennusten ulkopuolella. (Päätöksen 2002-1009 artikla ja päätöksen 03-908 radiotaajuuksien käyttörajoituksia koskeva artikla muutoksineen.)

Tunnistemerkintöjen sijainti

Mallinumerotiedot, valmistuspäivämäärä (kuukausi/vuosi) ja jännitemerkintä (asianmukaisten turvasäännösten mukaisesti) sijaitsevat television takaosassa tai pakkauksessa.

Varotoimenpiteet

Television katseleminen

- Jotkut henkilöt voivat saada fyysisiä oireita (silmien rasittumista, väsymystä tai pahoinvointia) 3D-videokuvan katselusta tai stereoskooppisten 3D-pelien pelaamisesta. Sony suosittelee, että kaikki katselijat pitävät säännöllisin välein taukoja katsellessaan 3D-videokuvaa tai pelatessaan stereoskooppisia 3D-pelejä. Taukojen pituuden ja taajuuden tarve vaihtelee henkilöittäin. Toimi itsellesi parhaalla tavalla. Jos koet epämiellyttäviä oireita, lopeta 3D-videokuvan katselu tai stereoskooppisten 3D-pelien pelaaminen, kunnes oireet häviävät. Ota tarvittaessa yhteys lääkäriin. Tutustu myös (i) muiden tämän television kanssa käytettävien laitteiden tai tallennusvälineiden käyttöohjeisiin ja (ii) Internet-sivustoomme (http://www.sony-europe.com/myproduct), jossa on uusimmat tiedot aiheesta. Pienten (erityisesti alle kuusivuotiaiden) lasten näköaisti on vielä kehitysvaiheessa. Kysy lisätietoja lääkäriltä (lastenlääkäriltä tai silmälääkäriltä), ennen kuin annat lasten katsoa 3D-videokuvaa tai pelata stereoskooppisia 3D-pelejä. Aikuisten tulee tarkkailla lapsiaan ja varmistaa, että he noudattavat edellä mainittuja suosituksia.

• Älä käytä, säilytä tai jätä 3D-laseja tai paristoa tulen lähelle tai kuumaan paikkaan, kuten suoraan auringonvaloon tai auringon lämmittämään autoon.
• Simuloitua 3D-toimintoa käytettäessä ruudussa näkyvä kuva on erilainen kuin alkuperäinen, koska televisio muuntaa sen.
• Katsele televisiota kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.
• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa.

LCD-näyttö

• LCD-näyttö on valmistettu pitkälle kehitetyn teknologian mukaisesti, ja siinä on tehokkaita pikseleitä vähintään 99,99 %. LCD-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (punainen, sininen tai vihreä). Tämä on LCD-näytön normaali ominaisuus eikä siis merkki viasta.
• Älä paina tai raaputa näytön pintaaäläkä laita mitään esineitä television päälle. Kuva voi muuttua epätasaiseksi tai LCD-näyttö voi vahingoittua.
• Jos televisiota käytetään kylmässä paikassa, kuvaan saattaa tulla vääristymiä tai kuva voi tummua. Tämä ei ole merkki viasta. Nämä ilmiöt häviävät lämpötilan noustessa.

• Jos näyttöön jätetään liikkumaton kuva pitkäksi ajaksi, näyttöön saattaa jäädä jälkikuva. Sen pitäisi kuitenkin kadota jonkin ajan kuluttua.

• Näytön ja kotelon lämpeneminen television käytön aikana on normaalia.

• LCD-näyttö sisältää pienen määrän nestekiteitä. Eräät tässä TV-vastaanottimessa käytettävät loisteputket sisältävät myös elohopeaa (paitsi LCD-televisiot, joissa on LED-taustavalo). Noudata paikallisia jätehuoltomääräyksiä.

Television näytön pinnan ja kotelon käsitteleminen ja puhdistaminen

Irrota televisioon kytketty virtajohto pistorasiasta aina ennen television puhdistusta.

Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon tai näytön pintaa.

• Pyyhi pöly varovasti näytön pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.
• Älä ruiskuta vettä tai pesuainetta suoraan televisioon. Se voi valua näytön alaosaan tai ulkopuolisiin osiin ja aiheuttaa toimintahäiriöitä.
• Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa näytön ja kotelon pintaa.
• Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väliajoin hyvän ilmanvaihdon varmistamiseksi.
• Kun säädät television katselukulmaa, siirrä laitetta varovasti, jotta se ei irtoa tai luiskahda pois pöytäjalustalta.

Lisälaitteet

• Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa television läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai kohinaa.
• Tämä laite on testeissä todettu olevan EMC-direktiivin rajoitusten mukainen käytettäessä liitäntäkaapelia, joka on enintään 3 metrin pituinen.

(Huomioitavaa kaukosäätimen käytöstä) Huomautuksia

• Tarkista oikea polariteetti asentaessasi paristoja.
• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paristoja.

• Hävitä käytetyt paristot ympäristöystävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määräyksiä. Kysy neuvoa jätehuoltokeskuksesta.

• Käsittele kaukosäädintä varovasti. Varo pudottamasta kaukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.

• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa.

Laitteen langattoman yhteyden toiminta

• Älä käytä laitetta lääketieteellisten laitteiden (kuten sydämentahdistimen) lähellä, jottei laitteiden toiminta häiriinny.
• Vaikka tämä laite lähettää ja vastaanottaa salattua signaalia, varmista kuitenkin, että signaalia ei kaapata. Sony ei vastaa signaalin kaappamisesta aiheutuvista seurauksista.

Television käytöstäpoisto ja hävittäminen

Käytöstä poistettujen sähkö- ja elektroniikkalait- teiden hävittäminen

(koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa)

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä

muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä)

Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005 % elohopeaa tai enemmän kuin 0,004 % lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väära hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu.

Käytön aloittaminen

Lisävarusteiden tarkistaminen....8

Paristojen asentaminen kaukosäätimeen 8

1: Pöytäjalustan kiinnittäminen....9
2: Television katselukulman säätäminen 10
3: Antennin/digisovittimen/tallentimen (esim. DVD-tallentimen) kytkeminen 11
4: Audio- ja videolaitteiden kytkeminen....12

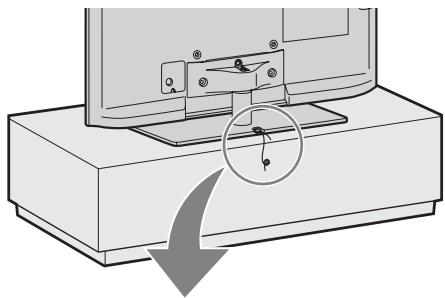

5: Television kaatumisen estäminen....13

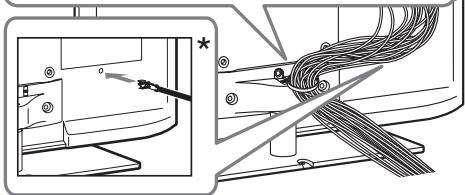

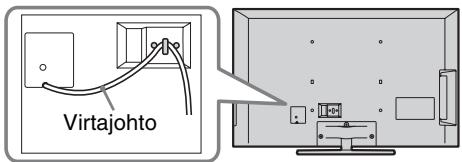

6: Virtajohdon järjestäminen/Johtojen niputtaminen 13

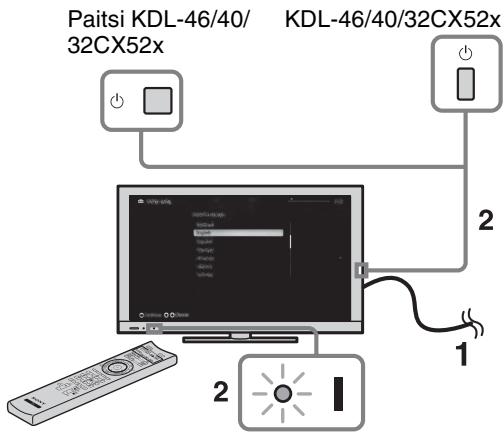

7: Alkuasetusten määrittäminen....14

BRAVIA-television käyttäminen

Television katseleminen....16

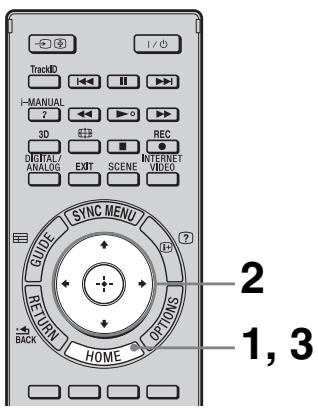

Useiden toimintojen ja asetusten valitseminen (Home-valikko)....18

Käyttöohjeiden näyttäminen (i-Manual)....20

Verkkoasetukset

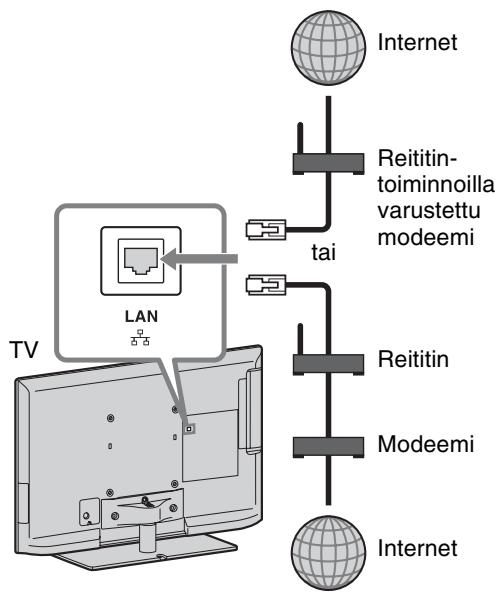

Langallisen verkon valmistelu 22

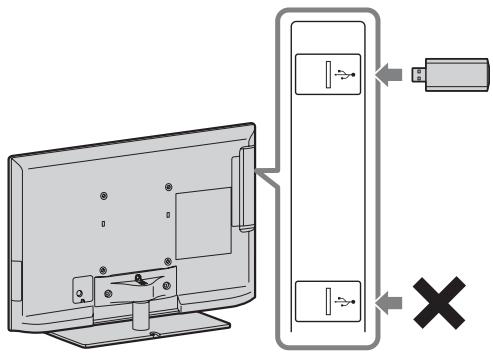

Langattoman LAN-yhteyden valmistelu 22

Internet-yhteyden asentaminen....23

Jos yhteyden muodostaminen Internetiin ei onnistu 24

Palvelimen näyttöasetusten säätäminen....24

Lisätietoja

Vianetsintä 26

Tekniset tiedot....27

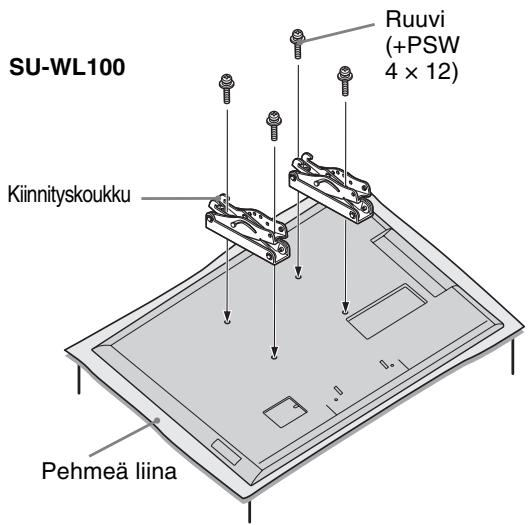

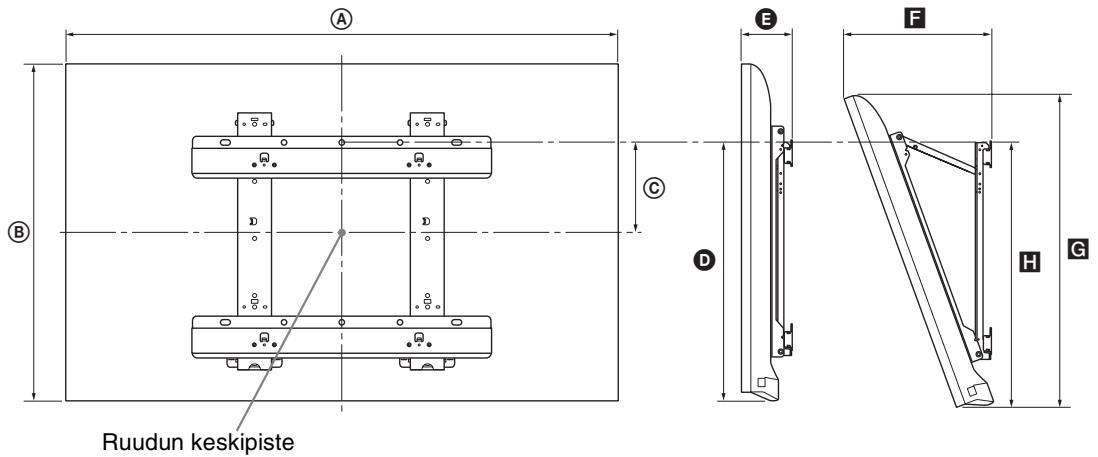

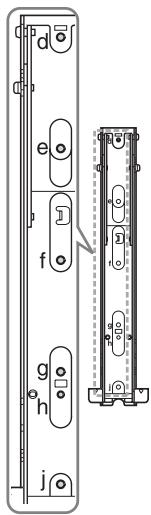

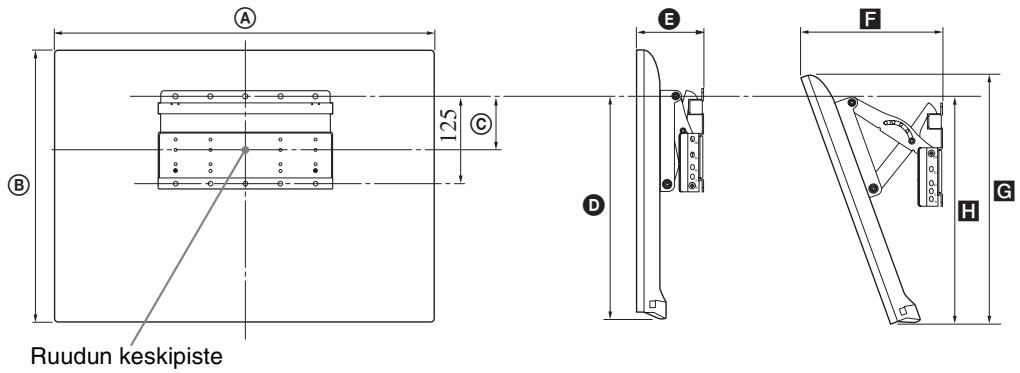

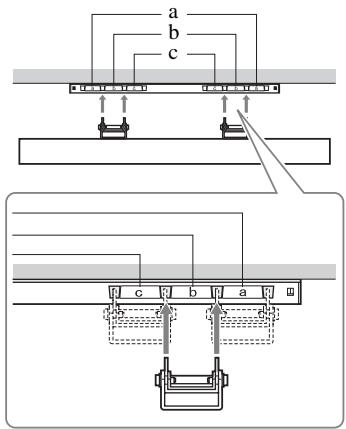

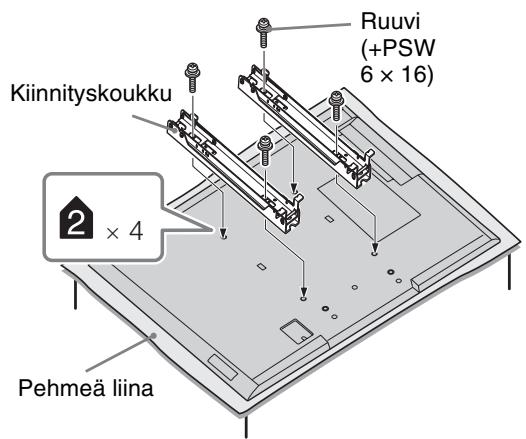

Lisävarusteiden asentaminen (seinäasennuskiinnitin)....31

Turvallisuusohjeet 36

Kun olet asentanut BRAVIA-television ja oppinut perustoiminnot tästä käyttöoppaasta, katso lisäselityksiä televisiosi toiminnoista sisäisestä käyttöoppaasta (i-Manual).

Tässä televisiossa on sisäinen käyttöopas (i-Manual).

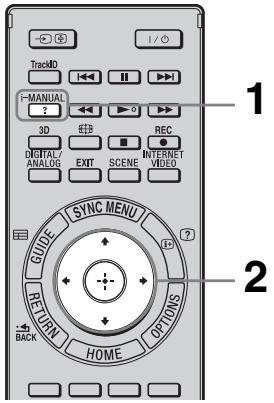

Avaa i-Manual-opas painamalla kaukosäätimen i-MANUAL-painiketta ja valitsemalla kohde.

Lisätietoja on tämän käyttöoppaan sivulla sivu 20. i-Manual-oppaan sisältö voi vaihdella mallin/alueen mukaan.

i-Manual-oppaan sisältö

i-Manualin käyttäminen

"BRA VIA" TV:n ominaisuudet

3D-ominaisuus

Läsnäoloanturi

"BRAVIA" Internet-video

Internet-widgetit

Langaton LAN / WLAN-yhteensopiva

"BRAVIA" Sync ja "HDMI-ohjaus"

TrackID™/Musiikkihaku/Videohaku

USB-kiintolevytallennus

Television katselu

3D-ominaisuus

Sähköinen ohjelmaopas

Suosikit

Kuvasuhde

Kuvatila

Teksti

Digikuvat/Musiikki/Videot

Kaksoiskuva (PIP)

Kaksoiskuva (P&P)

NVOD/MF

Asetukset/Home-valikko

Tietoja Home-valikosta

Asetukset

Näyttö

Ääni

Järjestelmäasetukset

i-Manual

Digi-tv-asetukset

Analogiset asetukset

Muut tulot

Verkko

Tuotetuki

Muiden laitteiden ja Internetin käyttäminen

Videokamera/DVD-soitin

Audiojärjestelmä

Television painikkeet ja merkkivalot

Liitännät

Vianetsintä

Hakemisto

Kirjanmerkit

Lisävarusteiden tarkistaminen

Kaukosäädin (1)

AAA-kokoiset paristot (tyyppi R3) (2)

Pöytäjalusta (1) ^*1

Pöytäjalustan kiinnitysruuvit

(M5 × 16) (3)

(paitsi KDL-26/24/22EX32x)

Pöytäjalustan kiinnitysruuvit

(M4 × 12) (2)

(vain KDL-26/24/22EX32x)

Pöytäjalustan kokoamisruuvit

(M6 × 14) (4)

(vain KDL-55/46EX72x, KDL-46HX72x,

KDL-46EX52x, KDL-46CX52x)

Pöytäjalustan kokoamisruuvit

(M6 × 14) (3)

(vain KDL-40HX72x, KDL-40/37/32EX72x,

KDL-40/37/32EX52x, KDL-40/32CX52x,

KDL-32EX42x)

Pöytäjalustan kokoamisruuvit

(M4 × 12) (2)

(vain KDL-26/24/22EX32x)

Kuusiokoloavain (1)

(paitsi KDL-26/24/22EX32x)

Käyttöohje (tämä opas) ja muut asiakirjat

^*1 Lisätietoja pöytäjalustan kokoamisesta on pöytäjalustan mukana toimitetussa ohjeessa.

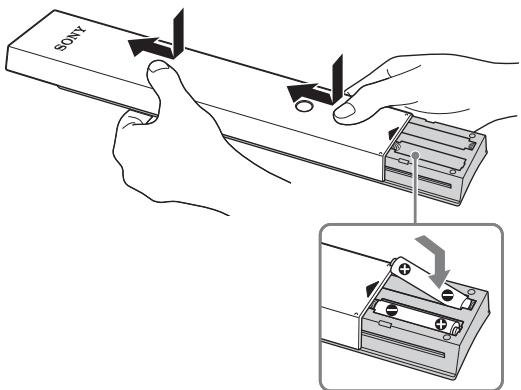

Paristojen asentaminen kaukosäätimeen

▶ Laitteille KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

SONY

1 Irrota suojakalvo.
2 Työnnä kantta ja liu'uta sitä ylöspäin.
▶ Laitteille KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x, KDL-26/24/22EX32x

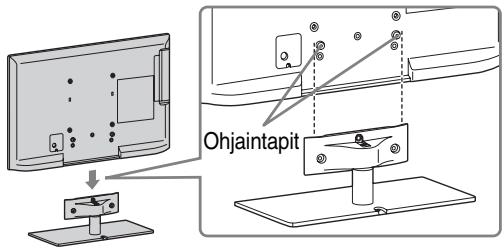

1: Pöytäjalustan kiinnittäminen

1 Lisätietoja eri televisiomallien kiinnittämisestä on pöytäjalustan mukana toimitetussa ohjeessa.
2 Aseta televisio pöytäjalustan päälle.
▶ Laitteille KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

Ohjaintapit

[Non-Text]

- Oikaise televisio yläreunasta ja liu’uta sitä paikalleen, kunnes ohjaintappeja ei enää näy.

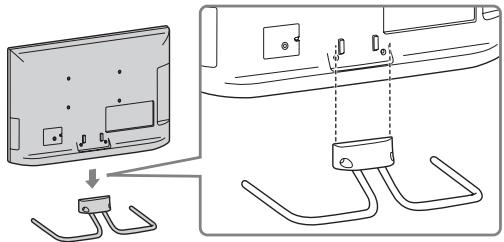

▶ Laitteille KDL-26/24/22EX32x

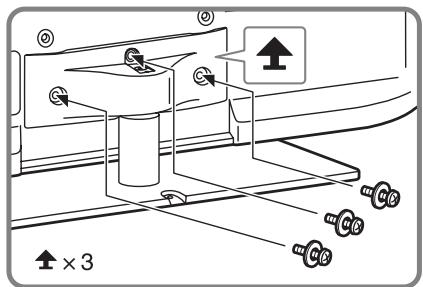

3 Kiinnitä televisio pöytäjalustaan mukana toimitettavilla ruuveilla nuolimerkkien ♠ mukaisesti.
▶ Laitteille KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

- Jos käytät sähkötoimista ruuvinväännintä, valitse kiristysvoiman asetukseksi noin 1,5 Nm.

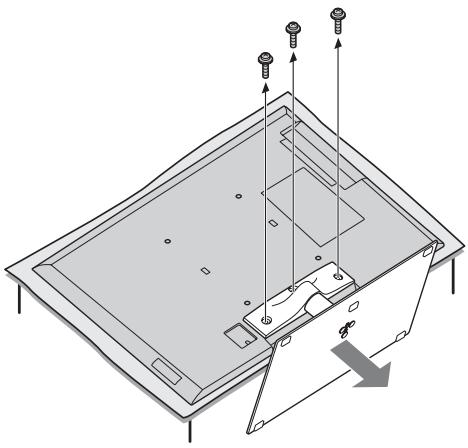

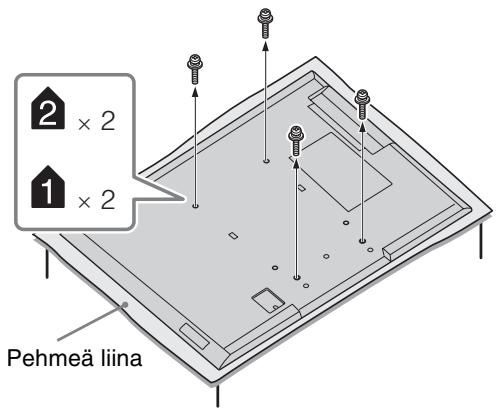

Pöytäjalustan irrottaminen televisiosta

Irrota pöytäjalusta televisiosta poistamalla vaiheessa 3 kiinnitetyt ruuvit ♠.

[Non-Text]

• Älä irrota pöytäjalustaa muutoin kuin jos asennat televisioon lisävarusteita.
• Kun irrotat pöytäjalustan televisiosta, aseta televisio näyttö alaspäin tukevalle työtasolle, joka on televisiota suurempi.
• Varmista asettamalla pehmeä kangas työtasolle, ettei LCD-näyttöpaneelin pinta vahingoitu.
• Varmista ennen virran kytkemistä televisioon, että televisio on pystysuorassa asennossa. Televisioon ei saa kytkeä virtaa LCD-näyttöpaneelin ollessa alaspäin, sillä se voi aiheuttaa kuvaan vääristymiä.

▶ Laitteille KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

2: Television katselukulman säätäminen

Televisiota voidaan säätää kuvassa esitettyihin kulmiin.

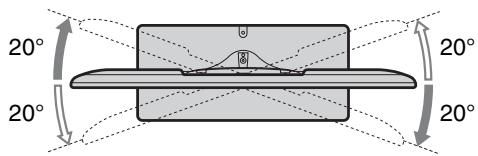

Kulman säätö (kääntyminen) (paitsi KDL-26/24/22EX32x)

- Kun säädät kulmaa, pidä jalustasta kiinni yhdellä kädellä välttääksesi jalustan tipahtamisen tai television kaatumisen.

20° 20° 20° 20°

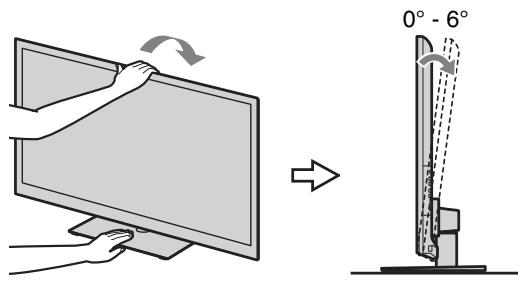

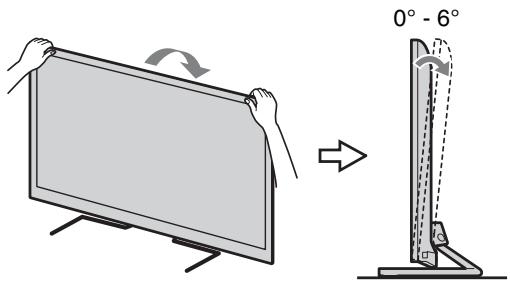

Kulman säätö (kallistus) (paitsi KDL-46/40/32CX52x)

• Varo kulmaa säädettäessä, etteivät sormesi litisty television ja jalustan väliin.
  ▶ Laitteille KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

0° - 6°

▶ Laitteille KDL-26/24/22EX32x

0° - 6°

- Tarkista, ettei television edessä ole mitään esineitä tai esteitä.

Infrapuna-anturi Läsnaölotunnistin

3D-tahdistuslähetin (vain KDL-55/46/40/37/32EX72x, KDL-46/40HX72x)

- Älä altista läsnäolotunnistinta suoralle auringonvalolle tai muulle voimakkaalle valolle. Muutoin seurauksena voi olla toimintahäiriö.

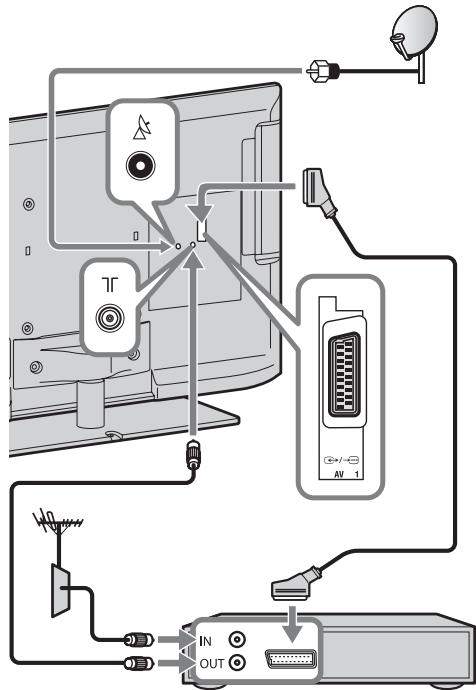

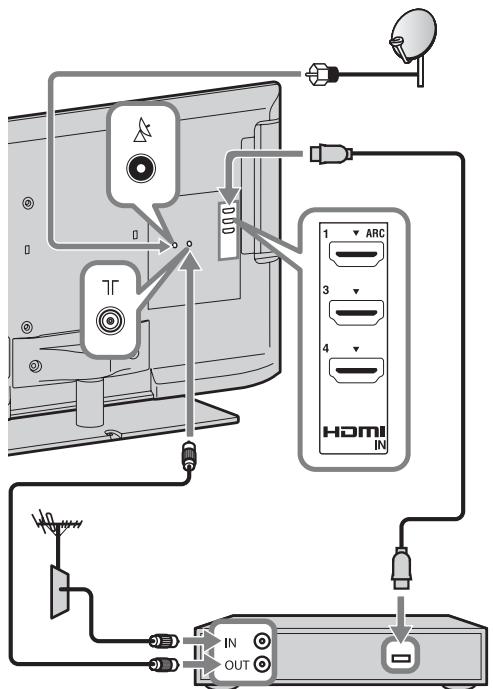

3: Antennin/digisovittimen/tallentimen (esim. DVD-tallentimen) kytkeminen

Digisovittimen/tallentimen (esim. DVD-tallentimen) kytkeminen SCART-liitäntään

- Tähän liitäntään suositellaan yleismallista SCART-kulmaliitintä (oikea).

• Kiinnitä satelliittiliitin kevyesti käsin, älä käytä mitään työkalua.
• Televisio on kytkettävä pois päältä, kun satelliittiantenni liitetään.

Digisovittimen/tallentimen (esim. DVD-tallentimen) kytkeminen HDMI-liitäntään

Suositeltu F-tyypin liitin

Seuraavassa kuvassa on suositeltu F-tyypin liitin.

Sisäjohtimen ulkonema liitäntäosasta on oltava alle 1,5 mm.

Korkeintaan 1,5 mm

(Viitteellinen kuva F-tyypin liittimestä)

4: Audio- ja videolaitteiden kytkeminen

Audio/video-laite

5: Television kaatumisen estäminen

1 Kiinnitä televisiotasoon puuruuvi (halkaisija 4 mm, lisävaruste).
2 Kiinnitä televisiossa olevaan ruuvinreikään sopiva koneruuvi (M4 × 10, lisävaruste).
3 Sido puuruuvin ja koneruuvin väliin vahva naru (lisävaruste).

6: Virtajohdon järjestäminen/Johtojen niputtaminen

KDL-46/40/32CX52x

Virtajohto

▶ Paitsi KDL-46/40/32CX52x

• Irrota johtopidike AC-kannesta ennen johtojen niputtamista (katso vaiheet 1 ja 2). Käytä johtopidike (katso vaihe 3) uudelleen muiden johtojen niputtamiseen (katso vaihe 4).
• Älä niputa virtajohtoa yhteen muiden johtojen kanssa.

KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

KDL-26/24/22EX32x

* Kiinnitä johtopidike liittimien alapuolelle, kun televisio asennetaan seinälle.

7: Alkuasetusten määrittäminen

Paitsi KDL-46/40/ 32CX52x KDL-46/40/32CX52x 1 2 2

1 Kytke televisio pistorasiaan.
2 Paina television ⏻-painiketta. I (virta) -merkkivalo palaa vihreänä.

Kun kytket virran televisioon ensimmäistä kertaa, näkyviin tulee Language-valikko.

[Non-Text]

- Kun kytket virran televisioon ensimmäistä kertaa, television optimointi vaatii hieman sisäistä prosessointia, ennen kuin voit määrittää alkuasetukset. Kuvaa ei näy eikä ääntä kuulu ja ajastimen merkkivalo television etupaneelissa vilkkuu oranssina noin 40 sekunnin ajan. Älä katkaise virtaa televisiosta tämän prosessin aikana. Joillekin televisioille tämä on tehty valmiiksi tehtaalla.

Noudata näytön ohjeita.

Automaattinen satelliittiviritys:

Alueesta riippuen voidaan joutua toimimaan seuraavasti:

1 Valitse "Valittu satelliitti" tai "Yleinen satelliitti".
2 Jos valitaan "Valittu satelliitti", valitse operaattori.

"Automaattinen satelliittiviritys" virittää automaattisesti saatavilla olevat satelliittikanavat. Digital Satellite Equipment Control (DiSEqC) 1.0 -hallinnan avulla voit asettaa jopa neljä eri kanavaa. Seuraavat asetukset ovat itsenäiset kullekin yhteydelle. Voit asettaa DiSEqC-tulon kohdassa "DiSEqC-ohjaus", käyttämällä toimintoa "LNB-asetukset".

1 "Hakutapa" ja "Lisäasetukset" (yhteiselle satelliittiasetukselle - Satelliitit 1 - 4):

Voit asettaa viritysasetukset tarkemmin, jotta löydät paremmin palvelutyypit, jotka haluat virittää.

"Hakutapa": Jos "Verkkohaku" ei löydä kanavaa, kokeile toimintoa "Täydellinen haku".

"Täydellinen haku": Suorittaa täydellisen taajuushaun ja takaa kaikkien mahdollisten ohjelmien virittämisen nykyisellä LNB-määrityksellä. Aiemmin viritetyt kanavat menetetään.

"Verkkohaku": Suorittaa haun verkon transpondereissa (eli NIT-haku). Koska "Verkkohaku" on nopeampi kuin "Täydellinen haku", sitä suositellaan käytettäväksi, kun tunnettu verkko viritetään (yleensä satelliittiin liittyvä).

Transponderi on määritettävä verkkotietojen (muiden transpondereiden) hakua varten. Aiemmin viritetyt kanavat menetetään.

② "LNB-asetukset" (jokaiselle satelliittiasetukselle - Satelliitti 1 - 4): Epätavallisessa LNB-tilanteessa (low-noise block) voidaan käyttää manuaalisia asetuksia.

– Jos käytössä on yksi satelliittikanava, voit jättää sen alkuasetuksiin.

• Kahta satelliittikanavaa varten on asetettava "Äänipurske A"
  (1. satelliitti) ja "Äänipurske B"
  (2. satelliitti) asetuksessa "DiSEqCohjaus".
• Voit myös käyttää DiSEqC-ohjausta A (1. satelliitti) ja B (2. satelliitti), jos LNB- tai monikytkin pystyy käsittelemään näitä komentoja.
  – Neljää satelliittikanavaa varten vaaditaan DiSEqC-ohjaukset A, B, C ja D.

"LNB Low Band-taajuus" ja "LNB High Band -taajuus":

– Määrittää LNB-taajuuskaistat. Katso taajuuden asettaminen LNB-asiakirjoista (yleensä "L.O.-taajuus").
– Oletusarvot ovat universaalia LNB:tä varten.
– Jos LNB pystyy käsittelemään molempia kaistoja (matalaa ja korkeaa), voit määrittää molemmat. Jos se käsittelee vain yhtä, määritä low band -taajuus.

"22 kHz ohjaus": Jos LNB on kaksikaistainen (matalat ja korkeat kaistat), aseta tilaan "Autom.". Televisio huolehtii kaikesta automaattisesti. Muussa tapauksessa aseta "Pois".

"LNB-jännite": Määrittää jännitteen kaksoispolarisaatio-LNB:lle.

• 13/18V: oletus.
• 14/19V: jos LNB-kaapeli on yli 60 m pitkä.
  – Pois: jos ulkoista virtalähdettä voidaan käyttää.

③ "Transponderi" (jokaiselle satelliittiasetukselle - Satelliitti 1 - 4): Transponderia ei tarvitse asettaa, jos valitset "Täydellinen haku".

"Hae uusia palveluita":

– Virittää yhden transponderin.
– Tämä on lisääntyvä haku, ja sitä tulisi käyttää silloin, kun satelliittiin lisätään uusi transponderi.
- Aiemmin viritetyt kanavat säilyvät ja löydetyt lisätään sen satelliittiyhteyden kanavaluetteloon, jota olet muokkaamassa.

1 Paina HOME ja valitse sitten 📋 > "Digi-tv-asetukset" > "Automaattinen satelliittiviritys".
2 Noudata kohdan Automaattinen satelliittiviritys ohjeita.

[Non-Text]

• "Hae uusia palveluita" ei ole käytettävissä ensimmäistä asennusta tehtäessä.
• Kun haet uusia palveluita, varmista, että satelliittisignaali on käytettävissä.

Automaattiviritys: Jos valitset "Kaapeli"-asetuksen, on suositeltavaa valita "Pikahaku" pikaviritystä varten. Määritä "Taajuus"- ja "Verkon tunnus" asetukset kaapelitelevisio-operaattorilta saamiesi tietojen mukaan. Jos "Pikahaku" ei löydä kanavia, ota "Täydellinen haku" käyttöön (haku voi kestää jonkin aikaa).

[Non-Text]

- "Täydellinen haku" ei ehkä ole käytettävissä kaikilla alueilla / kaikissa maissa.

Tuettujen kaapeli-TV:n palveluntarjoajien luettelo löytyy Internet-tukisivultamme http://support.sony-europe.com/TV/DVBC/

Kanavien järjestely: Muuttaa televisioon tallennettujen analogisten kanavien järjestystä.

1 Valitse uuteen paikkaan siirrettävä kanava nuolipainikkeilla ♠/▽ ja paina lopuksi ⊕-painiketta.
2 Valitse uusi paikka kanavalle painikkeilla ♠/▽ ja paina sen jälkeen ⊕-painiketta.

[Non-Text]

• Satelliittikanavia varten valitse "Satelliittiohjelmien jaottelu" "Asetukset" - valikon kohdasta "Digi-tv-asetukset", jos haluat muuttaa satelliittikanavien järjestystä edellä mainitulla tavalla, kun ensimmäinen asennus on suoritettu.
• Voit virittää kanavat myös manuaalisesti.

Television katseleminen

• Numeropainikkeessa 5 sekä ►-, PROG +- ja AUDIO-painikkeissa on kosketuspisteet. Kosketuspisteet helpottavat television käyttöä.

1 Kytke televisioon virta. Kytke televisioon virta painamalla ⏻-painiketta.

2 Valitse haluamasi tila.

3 Valitse televisiokanava.

Sähköisen ohjelmaoppaan käyttäminen

Tuo ohjelmaopas näkyviin painamalla GUIDE-painiketta digitaalisessa tilassa.

Valitse digitaaliset kanavat käyttämällä numeroita 0–9. Jos kanavanumero on 10 tai suurempi, paina seuraavaa numeroa nopeasti.

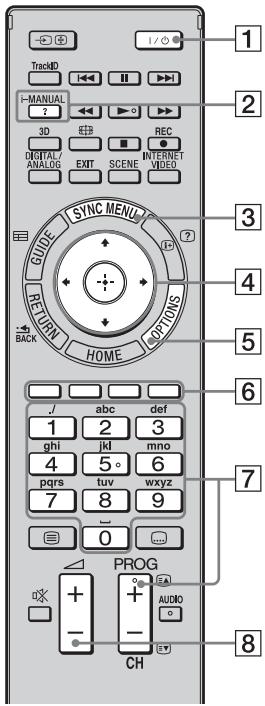

Kaukosäätimen osat ja ohjaimet

Hallitse televisiota sen mukana toimitetulla kaukosäätimellä. Kaukosäätimen perustoiminnot on selitetty tässä. Saat lisätietoja kaikista kaukosäätimen toiminnoista painamalla i-MANUAL-painiketta ja tutustumalla sisäiseen käyttöoppaaseen (i-Manual) (sivu 20).

TrackID I / ◦ 1 MANUAL ? ← → 3D DIGITAL ANALOG EXIT REC INTERNET VIDEO SYNC MENU GUIDE RETURN HOME OPTIONS BACK ✓ abc def 1 2 3 ghi jkl mno 4 5 6 pqrs tuv wxyz 7 8 9 0 PROG + + - - AUDIO CH 1 2 3 4 5 6 7 8

Laitteille KDL-55/46/40/37/32EX72x, KDL-46/40HX72x

Kaukosäätimen takaosa

1 I/

Kytke televisioon virta ja katkaise virta valmiustilassa painamalla painiketta.

2 i-MANUAL

Näyttää sisäisen käyttöoppaan (i-Manual).

3 SYNC MENU

Näyttää BRAVIA Sync Menu -valikon, josta käytetään televisioon kytkettyjä BRAVIA Sync -yhteensopivia laitteita.

4 ↑/↓/↔/→/⊕

Siirtää kohdistinta ruudulla ja vahvistaa kohteen.

5 OPTIONS

Näyttää hyödyllisten toimintojen ja valikon pikatoimintojen luettelon. Valikkokohteet voivat vaihdella käytössä olevan tulosignaalin ja/tai sisällön mukaan.

6 Värilliset painikkeet

Kun värilliset painikkeet ovat käytettävissä, toimintaohje näkyy ruudussa.

7 PROG/CH +/-/Numeropainikkeet

Valitse kanavat televisiotilassa.

8 ∠ +/−

Säädä äänenvoimakkuutta.

Useiden toimintojen ja asetusten valitseminen (Homevalikko)

Voit valita kaikki toiminnot Home-valikosta.

Katso Home-valikon kartta sivulta sivu 19.

TrackID I-MANUAL 2 3D DIGITAL/ ANALOG EXIT REC INTERNET VIDEO SYNC MENU RETURN HOME OPTIONS GUIDE BACK 1, 3 2

① 10°

2 Valitse kohteet painamalla ↗/▽/◁/⇨/⊕.

Valitse kohteet Home-valikosta (esim. valitsemalla "Asetukset")

① Valitse "Asetukset" painamalla ⇔/⇔. "Asetukset"-kohdan sisältö näytetään oikealla.
② Valitse "Näyttö" painamalla ♠/♥.
③ Avaa valikko painamalla ⊕-painiketta. Valitse kohteet ruudun ohjeiden mukaisesti painamalla ⇧/ ⇧/ ⇧/ ⇧ ja vahvista painamalla ⊕.

3 Poistu painamalla HOME-painiketta.

Home-valikon kartta

Kun olet painanut kaukosäätimen HOME-painiketta, seuraavat kuvakkeet näytetään luokkina. Luokat ovat käytettävissä TV-mallistasi, alueesta, maasta ja lähetysolosuhteista riippuen.

	TV	Voit valita TV-kanavaluettelon tai ohjelmaoppaan.
	Media	Voit nauttia valokuva-, musiikki- ja videosisällöstä USB-laitteiden tai kotiverkon kautta.
	Tulot	Voit valita televisioon yhdistetyn laitteen.
	Suosikit/Viimeisimmät	Antaa nopean pääsyn usein käytettyihin ja äskettäin avattuihin kohteisiin, kuten televisiokanaviin, muihin tuloihin tai mediatiedostoihin.
	Asetukset	Sisältää kaikki tarvittavat määritykset televisioasetusten mukauttamiseen.
	Widgetit	Mahdollistaa pääsyn Widgetit-työkaluihin.
	Sovellukset	Voit käyttää useita eri sovelluksia, kuten "Musiikkihaku", "Internet-selain" jne.
	Qriocity	Mahdollistaa pääsyn "Qriocity"-verkkopalveluun.
	Internet-sisältö	Voit käyttää Internetin sisältöpalveluita.
	Suositukset	Näyttää katseluhistoriasi perusteella suosituksia ohjelmista, joista voit pitää.
	Tallenteet	Voit katsoa liitetyllä USB-kiintolevytallentimella tehtyjä ajastintallennuksista ja haluamaasi tallennesisältöä.

Käyttöohjeiden näyttäminen (i-Manual)

BRAVIA-televisiosi sisältää näytössä luettavan käyttöoppaan.

Voit yhdellä painikkeella avata i-Manual-oppaan, josta saat lisätietoja television toiminnoista.

TrackID I / 1 MANUAL ? 3D E# REC DIGITAL/ ANALOG EXIT SCENE INTERNET VIDEO SYNC MENU GUIDE RETURN HOME OPTIONS BACK 2

1 Paina i-MANUAL-painiketta.

2 Valitse kohteet painamalla ♠/▽/◁/⇨/⊕.

i-Manual-oppaan kohteiden valinta

① Valitse kohde painamalla ♗/▽. Kohteen sisältö näytetään oikealla toisena tasona.
② Siirry toiseen tasoon painamalla ⇒.
③ Valitse kohde toisesta tasosta painamalla 卍/卍. Kohteen yhteenveto näytetään oikealla. Jos kolmas taso on käytettävissä, näytä kohteen yhteenveto toistamalla tämä vaihe.
④ Valitse kohde painamalla ⇒. Sisältö näytetään.

i-Manual-ruudun kuvaus

Siirry takaisin edelliselle sivulle painamalla ⇌

Siirry seuraavalle sivulle painamalla ↓

Sivunumero/Sivujen kokonaismäärä

Siirry takaisin edelliselle sivulle painamalla RETURN

Avaa toiminto painamalla ⊕-painiketta.

- Tämä näytetään vain, kun toiminto on käytettävissä.

Kirjanmerkin käyttäminen

i-Manual-oppaassa on kirjanmerkkitoiminto. Sivut voidaan merkitä värillisillä painikkeilla ruudun alareunassa olevien ohjeiden mukaisesti. Tallentamiisi kirjanmerkkeihin pääset valitsemalla i-Manual-oppaan etusivulta "Kirjanmerkit".

Viimeksi näytetyn sivun muistaminen

i-Manual-opas muistaa viimeksi näytetyn sivun. Palaa televisioruutuu painamalla i-MANUAL, kun olet i-Manual-ruudussa. Jos painat i-MANUAL-painiketta uudelleen, viimeiseksi näkemäsi tiedot tulevat näkyviin. Tarkastele i-Manual-oppaan pääsivua palaamalla pääsivulle ruudun ohjeiden mukaisesti tai paina HOME-painiketta ja valitse Home-valikon "Asetukset"-kohdasta "i-Manual".

- Viimeisen sivun muisti nollataan automaattisesti, kun kytket television valmiustilaan.

Kun yhdistät tämän television Internetiin, voit käyttää monia toimintoja: näytä valokuvia, jotka osoittavat sijaintinsa kartalla, nauti Internet-videoista jne. Lisätietoja toiminnoista on i-Manual-oppaassa.

- Sinulla on oltava sopimus Internet-palveluntarjoajan kanssa, jotta voit muodostaa yhteyden Internetiin.

Langallisen verkon valmistelu

- Käytä LAN-yhteyksille luokan 7 kaapelia (lisävaruste).

Langattoman LAN-yhteyden valmistelu

Langattoman LAN-verkkovalmiuden avulla voit muodostaa helposti yhteyden Internetiin ja kotiverkkoon langattoman UWA-BR100 USB-LAN-liittimen avulla (tammikuusta 2010 alkaen). Voit luoda helposti kaapelittoman verkon kiinnittämällä langattoman USB-LAN-sovittimen television USB-liitäntään. Asenna langaton LAN-reititin, ennen kuin asennat television langattoman LAN-toiminnon.

- Langaton USB-LAN-sovitin on saatavilla lisävarusteena riippuen television mallista.

Internet-yhteyden asentaminen

Verkkotoiminnon avulla voit yhdistää television Internetiin. Asennustoimenpiteet vaihtelevat verkon ja LAN-reitittimen tyypin mukaan. Asenna LAN-reititin, ennen kuin asennat Internet-yhteyden. Tarkista langaton LAN-ympäristö seuraavan kaavion avulla.

Langaton LAN

Onko langaton LAN suojattu?

EI

→ Tyyppi 3

KYLLÄ ↓

Käytätkö langatonta LAN-reitintä, joka on yhteensopiva WPS-toiminnon (Wi-Fi Protected Set-up) kanssa?

EI

→ Tyyppi 2

KYLLÄ ↓ Tyyppi 1*

Langallinen LAN → Tyyppi 4

* Tyyppi 1 on helpompi asentaa, jos reitittimessä on automaattinen asennuspainike, esim. Air Station One-Touch Secure System (AOSS). Useimmissa uusimmissa reitittimissä on tämä toiminto. Tarkista reitin.

Tyyppi 1: Noudata kohdan "Suojattu verkko WPS-toiminnolla (Wi-Fi Protected Set-up)" määritysohjeita.

Tyyppi 2: Noudata kohdan "Suojattu verkko ilman WPS-toimintoa (Wi-Fi Protected Setup)" määritysohjeita.

Tyyppi 3: Noudata kohdan "Suojaamaton verkko millä tahansa langattomalla LAN-reitittimellä" määritysohjeita.

Tyyppi 4: Noudata kohdan "Langallisen verkon käyttöönotto" määritysohjeita.

Tyyppi 1: Suojattu verkko WPS-toiminnolla (Wi-Fi Protected Set-up)

WPS-standardin avulla langattoman kotiverkon suojaaminen on yhtä yksinkertaista kuin langattoman LAN-reitittimen WPS-painikkeen painaminen. Tarkista reitittimen WPS-painikkeen sijainti ja toiminta, ennen kuin asennat langattoman LAN-verkon. "WPS (PIN)" antaa reitittimeen PIN-koodin suojaustarkoitusta varten. PIN-koodi uusitaan joka kerta, kun valitset "WPS (PIN)".

1 Paina HOME ja valitse sitten 📄 > "Verkko" > "Verkon käyttöönotto".

2 Valitse "Langattoman yhteyden asetus".

3 Valitse "WPS (paina painiketta)" painikkeen painamismenetelmää varten tai "WPS (PIN)" PIN-menetelmää varten.

- WPS-painikkeen nimi voi vaihdella reitittimen (esim. AOSS-painike) mukaan.

4 Noudata aloitusnäytön ohjeita.

Tyyppi 2: Suojattu verkko ilman WPS-toimintoa (Wi-Fi Protected Set-up)

Langattoman LAN-yhteyden asentamiseen vaaditaan SSID (langattoman verkon nimi) ja suojausavain (WEP- tai WPA-avain). Jos et tiedä niitä, katso ohjeita reitittimen käyttöoppaasta.

1 Paina HOME ja valitse sitten 📋 > "Verkko" > "Verkon käyttöönotto".

2 Valitse "Langattoman yhteyden asetus".

3 Valitse "Hae" ja valitse sitten verkko haettujen langattomien verkkojen luettelosta.

4 Noudata aloitusnäytön ohjeita.

- Jos käytät WPS-toimintoa verkon käyttöönottoon, langattoman LAN-reitittimen suojausasetukset aktivoituvat ja aiemmin suojaamattomassa tilassa olleeseen langattomaan LAN-verkkoon yhteydessä olleiden laitteiden yhteys verkkoon katkaistaan.

Tässä tapauksessa aktivoi verkosta poistettujen laitteiden suojausasetukset ja muodosta yhteys uudelleen. Voit myös poistaa langattoman LAN-reitittimen suojausasetukset käytöstä ja kytkeä laitteen televisioon suojaamattomassa tilassa.

Tyyppi 3: Suojaamaton verkko millä tahansa langattomalla LAN-reitittimellä

Langattoman LAN-yhteyden asentamiseen vaaditaan SSID (langattoman verkon nimi).

1 Paina HOME ja valitse sitten 📋 > "Verkko" > "Verkon käyttöönotto".

2 Valitse "Langattoman yhteyden asetus".

3 Valitse "Hae" ja valitse sitten verkko haettujen langattomien verkkojen luettelosta.

4 Noudata aloitusnäytön ohjeita.

- Suojausavainta (WEP-tai WPA-avain) ei tarvita, koska tätä toimenpidettä varten ei tarvitse valita suojausmenetelmää.

Tyyppi 4: Langallisen verkon käyttöönotto

Anna tarvittaessa vastaavat aakkosnumeeriset arvot reitittimeen. Määritettävät kohteet (esim. IP-osoite, aliverkon peite, DHCP) voivat vaihdella Internet-palveluntarjoajan tai reitittimen mukaan. Lisätietoja on Internet-palveluntarjoajalta saaduissa tai reitittimen mukana tulleissa käyttöoppaissa.

1 Paina HOME ja valitse sitten 📋 > "Verkko" > "Verkon käyttöönotto".
2 Valitse "Kiinteän yhteyden asetus".
3 Määritä IP-osoite ja välityspalvelin automaattisesti valitsemalla "Autom." tai määritä ne manuaalisesti valitsemalla "Oma asetus".

4 Noudata aloitusnäytön ohjeita.

Verkon tilan tarkastaminen

Voit varmistaa verkon tilan.

1 Paina HOME ja valitse sitten 📋 > "Verkko" > "Verkon käyttöönotto".

2 Valitse "Näytä verkon tila".

Jos yhteyden muodostaminen Internetiin ei onnistu

Tarkista mahdolliset syyt verkkoyhteyshäiriöihin käyttämällä diagnoosia. Tarkista myös asetukset.

1 Paina HOME ja valitse sitten 📋 > "Verkko" > "Verkon käyttöönotto".
2 Valitse "Näytä verkon tila".
3 Valitse "Tarkista yhteys". Tämä voi kestää useita minuutteja. Et voi perua diagnoosia sen jälkeen, kun olet valinnut "Tarkista yhteys".

Palvelimen näyttöasetusten säätäminen

Voit valita Home-valikossa näytettävät kotiverkkopalvelimet. Home-valikossa voidaan näyttää enintään 10 palvelinta automaattisesti.

1 Paina HOME ja valitse sitten > "Verkko" > "Kotiverkkoasetus".
2 Valitse "Palvelimen näyttöasetukset".
3 Valitse Home-valikossa näytettävä palvelin ja muuta asetuksia.

Jos yhteyden muodostaminen kotiverkkoon ei onnistu

Televisio havaitsee, onko palvelin tunnistettu oikein, jos sitä ei voi yhdistää kotiverkkoon. Jos diagnostiikkatuloksissa näkyy virhe, tarkista mahdolliset syyt, verkkoyhteydet ja asetukset.

1 Paina HOME ja valitse sitten 📋 > "Verkko" > "Kotiverkkoasetus".

2 Valitse "Palvelindiagnostiikka". Palvelindiagnostiikka käynnistyy. Kun palvelindiagnostiikka on valmis, diagnostiikkatulosluettelo tulee näkyviin.

Vianetsintä

Kun ⏻ (valmiustila) -merkkivalo vilkkuu, laske kuinka monta kertaa se välähtää (3 sekunnin välein).

Katkaise television virta television ⏻-painikkeella, irrota virtajohto ja ilmoita jälleenmyyjälle tai Sony-huoltoon merkkivalon vilkkumistiheys (välähdysten määrä).

Jos ⏻ (valmiustila) -merkkivalo ei vilku, tarkista alla olevassa taulukossa mainitut kohdat.

Lisätietoja on myös i-Manual-oppaan kohdassa "Vianetsintä". Jos ongelma ei poistu, toimita televisio huoltoon valtuutettuun huoltoliikkeeseen.

Ongelma	Syy/ratkaisu
Kuva ei näy (ruutu on pimeänä) eikä ääntä kuulu.	Tarkista antenni-/kaapelikytkentä.Kytke televisio verkkovirtaan ja paina television ⏻-painiketta.Jos ⏻ (valmiustila) -merkkivalo palaa punaisena, paina I/ ⏻.
Näytössä näkyy pieniä mustia pisteitä ja/tai kirkkaita pisteitä.	Kuva koostuu kuvapisteistä. Kuvassa näkyvät pienet mustat pisteet ja/tai kirkkaat pisteet (kuvapisteet) eivät ole merkki viasta.
Joitakin ohjelmia ei voi virittää.	Tarkista antenni tai lautanen.Satelliittikaapelissa voi olla oikosulku tai kaapelissa voi olla yhteysongelmia. Tarkista kaapeli ja yhteys, ja sammuta sitten televisio virtakytkimestä ja kytke se takaisin päälle.Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja satelliittilähetysyhtiöltä.
Television virta katkeaa itsestään (televisio siirtyy valmiustilaan).	Tarkista, onko "Uniajastin" käytössä, tai varmista "Ajastin"- toiminnon "Kesto"-asetus.Tarkista, onko "Television valmiustila" käytössä.Tarkista, onko "Läsnaoloanturi" käytössä. Jos television edessä ei havaita katselijaa tietyn ajan kuluttua, kuva poistetaan automaattisesti näkyvistä ja vain ääni jää kuuluviin. Tämän jälkeen, kun television kuva on ollut pois näkyvistä 30 minuuttia, televisio siirtyy valmiustilaan.
Kaukosäädin ei toimi.	Vaihda paristot.Televisio saattaa olla SYNC-tilassa.Paina SYNC MENU, valitse "TV-ohjaus" ja valitse sitten "Home (valikko)" tai "Vaihtoehdot" ohjataksesi televisiota.
"Katselun esto" -salasana on unohtunut.	Syötä PIN-koodiksi 9999. (Televisio hyväksyy aina oletusarvoisen PIN-koodin 9999.)
Television kehys lämpenee.	Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta.

Tekniset tiedot

Järjestelmä
Näyttöpaneeli	LCD-paneeli (nestekidenäyttö)
TV-järjestelmä	Analoginen: maa/alue-valinnasta riippuen: B/G/H, D/K, L, I, MDigitalinen: DVB-T/DVB-CSatelliitti: DVB-S/DVB-S2
Väri-/kuvajärjestelmä	Analoginen: PAL, PAL60 (vain videotulo), SECAM, NTSC3.58, NTSC4.43 (vain videotulo)Digitalinen: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Kanavien näkyvyysalue	Analoginen: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69/M: A2-A13, A14-A79Digitalinen: VHF/UHFSatelliitti: IF-taajuus 950-2150 MHz
Äänentoisto	10 W + 10 W (KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x)8 W + 8 W (KDL-26/24/22EX32x)
Tulo-/lähtöliitännät
Antennijohto	75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle
Satelliittiantenni	Naaraspuolinen F-tyypin liitin IEC169-24, 75 ohm.DiSEqC 1.0, LNB 13 V/18 V & 22 KHz ohjaus
AV1	21-nastainen Scart-liitin (CENELEC-standardi), sisältää audio-/videotulon, RGB-tulon ja televisionaudio-/videolähdön.
AV2	Videotulo (RCA-liitäntä)
COMPONENT IN	Tuetut muodot: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudiotulo (RCA-liittimet)
HDMI IN1, 2, 3, 4(paitsiKDL-26/24/22EX32x)	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio: kaksikanavainen linearinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittää, Dolby DigitalAnaloginen audiotulo (minilitäntä) (vain HDMI IN4)PC-tuloARC (Audio Return Channel) (vain HDMI IN1)
HDMI IN1, 2(vain KDL-26/24/22EX32x)	Video: 1080/24p/30p, 1080p, 1080i, 720/24p/30p, 720p, 576p, 576i, 480p, 480iAudio: kaksikanavainen linearinen PCM; 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittää, Dolby DigitalAnaloginen audiotulo (minilitäntä) (vain HDMI IN2)PC-tuloARC (Audio Return Channel) (vain HDMI IN1)
DIGITAL AUDIO OUT(OPTICAL)	Optinen digitaalilitäntä (kaksikanavainen linearinen PCM, Dolby Digital)
AUDIO OUT / ☐	Audiolähtö (RCA-liitännät)Kuulokeliitäntä
PC IN	PC-tulo (15-nastainen Mini D-sub)PC-audiotulo (minilitäntä)
ψ(vain KDL-26/24/22EX32x)	USB-liitäntä (tuki kiintolevytallennukselle)
ψ1,ψ2 (HDD REC)(paitsi KDL-26/24/22EX32x)	USB-liitäntä, USB-kiintolevytallenninliitäntä (vain ψ 2 )
LAN	Maksu-TV-moduulin (CAM) paikka
LAN	10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan.10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja laatua ei taata tässä televisiossa.)

Mallinimi KDL-		55EX72x	46HX72x	46EX72x	46EX52x
Virta ja muut
Käyttöjännite		220–240 V AC, 50 Hz
Energiatehokkuusluokka		A	A	A	A
Näytön koko (halkaisija)		Noin 138,8 cm/55 tuumaa	Noin 116,8 cm/46 tuumaa	Noin 116,8 cm/46 tuumaa	Noin 116,8 cm/46 tuumaa
Virrankulutus	”Koti”/”Vakio”-tilassa	113 W	83,0 W	81,0 W	68,0 W
	”Myymälä”/”Kirkas” -tilassa	177 W	153 W	133 W	114 W
Keskimääräinen vuotuinen energiankulutus*1		165 kWh	115 kWh	118 kWh	99 kWh
Mallinimi KDL-		55EX72x	46HX72x	46EX72x	46EX52x
Virrankulutus valmiustilassa*2		0,25 W (15 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)	0,25 W (15 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)	0,25 W (15 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)	0,3 W (13 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)
Näytön erottelutarkkuus	1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		126,9 × 79,9 × 31,5 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm	107,8 × 69,0 × 26,0 cm
ilman pöytäjalustaa		126,9 × 76,9 × 4,1 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm	107,8 × 66,0 × 4,2 cm
Paino (noin)
pöytäjalustan kanssa		25,4 kg	18,8 kg	17,9 kg	17,8 kg
ilman pöytäjalustaa		20,2 kg	14,4 kg	14,3 kg	14,2 kg
Vakiovarusteet	Katso "Lisävarusteiden tarkistaminen" (sivu 8).
Lisävarusteet	Seinäasennuskiinnitin: SU-WL5003D-lasit: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-55/46EX72x, KDL-46HX72x)Langaton USB-LAN-liitin
Käyttölämpötila	0 °C – 40 °C
Käytön ilmankosteus	10 % – 80 % RH (ei-kondensoiva)

Mallinimi KDL-		46CX52x	40HX72x	40EX72x	40EX52x
Virta ja muut
Käyttöjännite		220–240 V AC, 50 Hz
Energiatehokkuusluokka		C	B	A	A
Näytön koko (halkaisija)		Noin 116,8 cm/46 tuumaa	Noin 101,6 cm/40 tuumaa	Noin 101,6 cm/40 tuumaa	Noin 101,6 cm/40 tuumaa
Virrankulutus	”Koti”/”Vakio”-tilassa	128 W	85,0 W	64,0 W	65,0 W
	”Myymälä”/”Kirkas”-tilassa	204 W	135 W	121 W	113 W
Keskimääräinen vuotuinen energiankulutus*1		187 kWh	118 kWh	93 kWh	95 kWh
Virrankulutus valmiustilassa*2		0,25 W (16 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)	0,25 W (14 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)	0,25 W (15 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)	0,3 W (13 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		112,2 × 71,2 × 27,5 cm	94,3 × 61,5 × 21,0 cm	94,3 × 61,6 × 25,0 cm	94,3 × 61,6 × 25,0 cm
ilman pöytäjalustaa		112,2 × 68,2 × 7,4 cm	94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm	94,3 × 58,6 × 4,2 cm
Paino (noin)
pöytäjalustan kanssa		20,7 kg	15,4 kg	14,4 kg	14,4 kg
ilman pöytäjalustaa		17,1 kg	11,6 kg	11,2 kg	11,2 kg
Vakiovarusteet		Katso ”Lisävarusteiden tarkistaminen” (sivu 8).
Lisävarusteet		Seinäasennuskiinnitin: SU-WL5003D-lasit: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-40HX72x, KDL-40EX72x)Langaton USB-LAN-liitin
Käyttölämpötila		0 °C – 40 °C
Käytön ilmankosteus		10 % – 80 % RH (ei-kondensoiva)
Mallinimi KDL-		40CX52x	37EX72x	37EX52x	32EX72x
Virta ja muut
Käyttöjännite		220–240 V AC, 50 Hz
Energiatehokkuusluokka		C	A	A	B
Näytön koko (halkaisija)		Noin 101,6 cm/40 tuumaa	Noin 94,0 cm/37 tuumaa	Noin 94,0 cm/37 tuumaa	Noin 80,1 cm/32 tuumaa
Virrankulutus	”Koti”/”Vakio”-tilassa	120 W	56,0 W	56,0 W	59,0 W
	”Myymälä”/”Kirkas”-tilassa	181 W	105 W	98 W	101 W
Keskimääräinen vuotuinen energiankulutus*1		175 kWh	82 kWh	78 kWh	86 kWh
Virrankulutus valmiustilassa*2		0,25 W (15 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)	0,25 W (17 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)	0,3 W (16,5 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)	0,25 W (16 Wohjelmiston /elektronisenohjelmaoppaanpäivitystilassa)
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		99,1 × 63,6 × 25,0 cm	87,8 × 57,9 × 25,0 cm	87,7 × 57,9 × 25,0 cm	75,5 × 51,0 × 21,6 cm
ilman pöytäjalustaa		99,1 × 60,6 × 7,1 cm	87,8 × 54,9 × 4,2 cm	87,7 × 54,9 × 4,2 cm	75,5 × 48,0 × 4,2 cm
Paino (noin)
pöytäjalustan kanssa		16,3 kg	13,3 kg	13,3 kg	10,4 kg
ilman pöytäjalustaa		12,9 kg	10,1 kg	10,1 kg	7,9 kg
Vakiovarusteet		Katso ”Lisävarusteiden tarkistaminen” (sivu 8).
Lisävarusteet		Seinäasennuskiinnitin: SU-WL5003D-lasit: TDG-BR250/TDG-BR200/TDG-BR100/TDG-BR50 (KDL-37/32EX72x)Langaton USB-LAN-liitin
Käyttölämpötila		0 °C – 40 °C
Käytön ilmankosteus		10 % – 80 % RH (ei-kondensoiva)

Mallinimi KDL-		32EX52x	32EX42x	32CX52x
Virta ja muut
Käyttöjännite		220–240 V AC, 50 Hz
Energiatehokkuusluokka		B	B	C
Näytön koko (halkaisija)		Noin 80,1 cm/32 tuumaa	Noin 80,0 cm/32 tuumaa	Noin 80,1 cm/32 tuumaa
Virrankulutus	”Koti”/ ”Vakio”- tilassa	56,0 W	56,0 W	73,0 W
	”Myymälä”/ ”Kirkas” - tilassa	88 W	88 W	112 W
Keskimääräinen vuotuinen energiankulutus*1		82 kWh	82 kWh	107 kWh
Virrankulutus valmiustilassa*2		0,3 W (17 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)	0,3 W (17 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)	0,25 W (15 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)
Näytön erottelutarkkuus		1 920 pistettä (vaaka) × 1 080 viivaa (pysty)	1 366 pistettä (vaaka) × 768 viivaa (pysty)	1 920 pistettä (vaaka) × 1 080 viivaa (pysty)
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		75,5 × 51,0 × 21,6 cm	75,5 × 51,0 × 21,6 cm	79,9 × 53,2 × 23,0 cm
ilman pöytäjalustaa		75,5 × 48,0 × 4,2 cm	75,5 × 48,0 × 4,2 cm	79,9 × 50,2 × 7,0 cm
Paino (noin)
pöytäjalustan kanssa		10,2 kg	10,2 kg	11,4 kg
ilman pöytäjalustaa		7,7 kg	7,7 kg	8,7 kg
Vakiovarusteet		Katso “Lisävarusteiden tarkistaminen” (sivu 8).
Lisävarusteet		Seinäasennuskiinnitin: SU-WL500 Langaton USB-LAN-liitin

Mallinimi KDL-	32EX52x	32EX42x	32CX52x
Käyttölämpötila	0 °C – 40 °C
Käytön ilmankosteus	10 % – 80 % RH (ei-kondensoiva)

Mallinimi KDL-		26EX32x	24EX32x	22EX32x
Virta ja muut
Käyttöjännite		220–240 V AC, 50 Hz
Energiatehokkuusluokka		B	B	B
Näytön koko (halkaisija)		Noin 66,1 cm/26 tuumaa	Noin 61,0 cm/24 tuumaa	Noin 54,8 cm/22 tuumaa
Virrankulutus	"Koti"/ "Vakio"- tilassa	38,0 W	35,0 W	32,0 W
	"Myymälä"/ "Kirkas" - tilassa	63 W	62 W	52 W
Keskimääräinen vuotuinen energiankulutus*1		55 kWh	51 kWh	47 kWh
Virrankulutus valmiustilassa*2		0,35 W (13 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)	0,35 W (13 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)	0,35 W (13 W ohjelmiston / elektronisen ohjelmaoppaan päivitystilassa)
Näytön erottelutarkkuus		1 366 pistettä (vaaka) × 768 viivaa (pysty)	1 920 pistettä (vaaka) × 1 080 viivaa (pysty)	1 366 pistettä (vaaka) × 768 viivaa (pysty)
Mitat (noin) (l × k × s)
pöytäjalustan kanssa		63,1 × 42,1 × 18,2 cm	58,3 × 39,1 × 18,2 cm	52,9 × 36,2 × 17,2 cm
ilman pöytäjalustaa		63,1 × 40,6 × 4,2 cm	58,3 × 37,6 × 4,2 cm	52,9 × 34,7 × 4,2 cm
Paino (noin)
pöytäjalustan kanssa		7,2 kg	6,2 kg	5,1 kg
ilman pöytäjalustaa		6,1 kg	5,2 kg	4,1 kg
Vakiovarusteet		Katso "Lisävarusteiden tarkistaminen" (sivu 8).
Lisävarusteet		Seinäasennuskiinnitin: SU-WL100 Langaton USB-LAN-liitin
Käyttölämpötila		0 °C – 40 °C
Käytön ilmankosteus		10 % – 80 % RH (ei-kondensoiva)

*1 Vuosittainen energiankulutus perustuu virrankulutukselle, kun televisiota käytetään 4 tuntia päivässä 365 päivänä. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.

*2 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Lisävarusteiden asentaminen (seinäasennuskiinnitin)

Asiakkaille:

SU-WL500- ja SU-WL100-seinäasennuskiinnitintä käytettäessä seinän ja television väliseksi etäisyydeksi tulee 6 cm. Käytä tätä väliä johtojen vetämiseksi televisioon.

6 cm Seinä

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television seinäasennus annetaan Sonyn jälleenmyyjän tai asiantuntevan urakoitsijan tehtäväksi. Älä yritä asentaa laitetta itse.

Sony-jälleenmyyjille ja huoltoliikkeille:

Noudata turvallisuusohjeita tämän tuotteen asennuksessa, kausihuollossa ja tarkastuksessa.

Televisio voidaan asentaa SU-WL500 (sivu 32)- tai SU-WL100 (sivu 32) seinäasennuskiinnitintä (lisävaruste) käyttämällä.

• Katso asennusohjeet seinäasennuskiinnittimen mukana toimitetuista ohjeista.
• Lisätietoja on kohdassa "Pöytäjalustan irrottaminen televisiosta" (sivu 9).

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

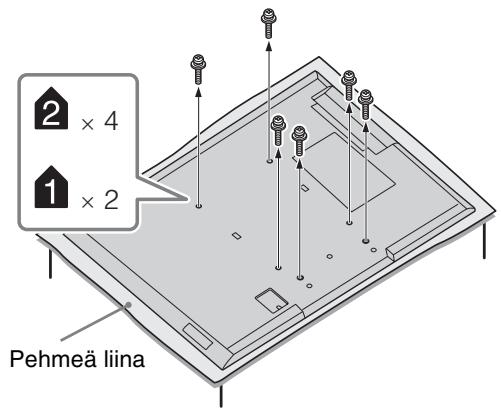

Kun asennat televisiota seinälle, irrota television takana olevat ruuvit. Ruuvit ja ruuvien määrä vaihtelee riippuen televisiomallista. (Ne on kiinnitetty ruuvinreikiin seinäasennusta varten.) Pane ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta.

▶ Laitteille KDL-55EX72x

2 × 4 1 × 2 Pehmeä liina

▶ Laitteille KDL-46/40HX72x, KDL-46/40/37/32EX72x, KDL-46/40/37/32EX52x, KDL-32EX42x

2 × 2 1 × 2 Pehmeä liina

[Non-Text]
- Kun irrotat pöytäjalustan televisiosta, aseta televisio näyttö alaspäin tukevalle työtasolle, joka on televisiota suurempi.
- Varmista asettamalla pehmeä kangas työtasolle, ettei LCD-näyttöpaneelin pinta vahingoitu.

SU-WL500, SU-WL100

Laitteille KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

SU-WL500

Kiinnityskoukku Ruuvi (+PSW 6 × 16) 2 × 4 Pehmeä liina

Laitteelle KDL-26/24/22EX32x

SU-WL100 Kiinnityskoukku Ruuvi (+PSW 4 x 12) Pehmeä liina

[Non-Text]

- Kiinnitä kiinnityskoukku seinäasennuskiinnittimen mukana toimitetulla neljällä ruuvilla.

- Jos kiinnität pöytäjalustan takaisin paikalleen, muista kiinnittää ruuvit (jotka irrotettiin aiemmin) television takana oleviin alkuperäisiin reikiinsä.

Ruvien ja koukkujen sijainnin kaavakuva/taulukko

MallinimiKDL-	Ruuvin sijainti	Koukun sijainti
	SU-WL500	SU-WL500
55EX72x	e, j	b
46HX72x/46EX72x/46EX52x	e, j	b
46CX52x	d, g	b
40HX72x/40EX72x/40EX52x	e, j	b
40CX52x	d, g	b
37EX72x/37EX52x	e, j	b
32EX72x/32EX52x/32EX42x/32CX52x	e, g	c
		SU-WL100
26EX32x	-	a
24EX32x	-	a
22EX32x	-	b

SU-WL500

Ruuvin sijainti

Kun kiinnityskoukku asennetaan televisioon.

Koukun sijainti

Kun televisio asennetaan pohjakiinnikkeeseen.

d e f g h j

a b c

SU-WL100

Koukun sijainti

Kun televisio asennetaan pohjakiinnikkeeseen.

a b b a

Television asennusmittataulukko

① SU-WL500

A B C D E F H G Ruudun keskipiste

② SU-WL100

A 125 B E D F H G Ruudun keskipiste

Mallinimi KDL-	Näytön mitat		Ruudun keskikohdanmitta	Pituudet kussakin asennuskulmassa
				Kulma (0°)		Kulma (20°)
	A	B	C	D	E	F	G	H
1 SU-WL500
55EX72x	126,9	76,9	6,5	46,5	9,0	32,2	71,8	47,2
46HX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,1
46EX72x	107,8	66,0	12,0	46,5	9,1	28,6	61,6	47,2
46EX52x	107,8	66,0	12,0	46,5	9,1	28,6	61,5	47,2
46CX52x	112,2	68,2	8,4	43,2	13,4	34,5	64,2	45,5
40HX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,5	47,1
40EX72x	94,3	58,6	15,7	46,5	9,1	26,1	54,6	47,2
40EX52x	94,3	58,6	15,7	46,5	9,1	26,0	54,5	47,2
40CX52x	99,1	60,6	12,2	43,2	13,1	31,9	57,0	45,5
37EX72x	87,8	54,9	17,5	46,5	9,1	24,8	51,1	47,2
37EX52x	87,7	54,9	17,5	46,5	9,1	24,7	51,0	47,1
32EX72x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,7
32EX52x/32EX42x	75,5	48,0	16,1	41,6	9,1	24,1	44,6	42,6
32CX52x	79,9	50,2	17,2	43,2	13,0	27,9	47,3	45,4
2 SU-WL100
26EX32x	63,1	40,6	7,8	29,5	9,5	20,4	37,4	26,3
24EX32x	58,3	37,6	9,5	29,6	9,4	19,3	34,6	27,6
22EX32x	52,9	34,7	10,8	29,5	9,3	18,2	31,9	27,6

Taulukon mitat voivat vaihdella hieman asennuksen mukaan.

VAROITUS

Seinän on kestettävä asennettavan television painoon verrattuna vähintään nelinkertainen paino. Paino on ilmoitettu kohdassa "Tekniset tiedot" (sivu 27–30).

Turvallisuusohjeet

Asennus ja käyttö

Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.

Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
• Sijoita televisio tukevalle ja vaakasuoralle alustalle.
• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:

- Seinäasennusteline: SU-WL500 (paitsi KDL-26/24/22EX32x) SU-WL100 (KDL-26/24/22EX32x)

- Kiinnitä kiinnityskoukut televisioon seinäasennustelineen mukana toimitetuilla ruuveilla. Mukana toimitettujen ruuvien pituus on 8 mm - 12 mm mitattuna kiinnityskoukun kiinnityspinnasta. Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa.

8 mm - 12 mm

Ruuvi (toimitetaan seinäasennustelineen mukana) Kiinnityskoukku Koukun kiinnike television takana

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaapelit ennen television siirtämistä.
• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.

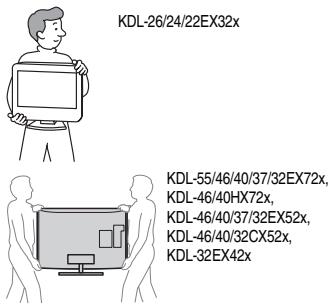

• Kun siirrät laitetta käsin, kannattele sitä kuvan mukaisesti. Älä paina LCDnäytön pintaa tai näytön ympärillä olevaa kehystä.

KDL-26/24/22EX32x KDL-55/46/40/37/32EX72x, KDL-46/40HX72x, KDL-46/40/37/32EX52x, KDL-46/40/32CX52x, KDL-32EX42x

• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.
• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

Ilmanvaihto

• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.
• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.
• Sonyn seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi.

Asennus seinälle

30 cm 10 cm 10 cm 10 cm Television ympärille jättävä tila

Asennus jalustalle

10 cm 30 cm 10 cm 6 cm Television ympärille jätettävä tila

• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn keräantymisen:
• Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.
• Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle.
• Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.

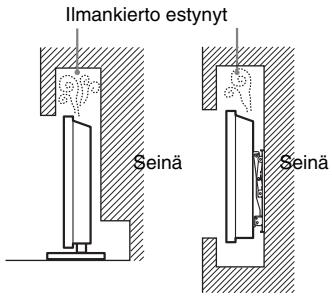

• Älä asenna televisiota alla olevien kuvien mukaisesti.

Ilmankierto estynyt Seinä Seinä

Verkkovirtajohto

Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot:

• Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.
• Työnnä pistoke kunnolla pistorasiaan.
• Television saa kytkeä ainoastaan verkkovirtaan 220-240 V AC.

• Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.

• Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä televisiolle tai siirrät sitä.
  – Pidä verkkovirtajohto etäällä lämmönlähteistä.

• Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo.

Huomautuksia

• Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.
• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.
• Älä tee muutoksia verkkovirtajohtoon.
• Älä aseta raskaita esineitä verkkovirtajohdon päälle.
• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.
• Älä kytke liian montaa laitetta samaan pistorasiaan.
• Älä käytä vääränlaista pistorasiaa.

Kielletyt käyttötavat

Älä asenna tai käytä televisiota seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja.

Kielletyt sijoituspaikat:

• Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle.
• Jos televisio sijoitetaan kylpylän tai kuuman lähteen pukuhuoneeseen, rikkihöyryt jne. voivat vahingoittaa televisiota.

- Älä aseta ruutua suoraan keino- tai auringonvaloon. Se huonontaa kuvan laatua.

- Vältä television siirtämistä kylmästä lämpimään. Äkilliset huonelämpötilan muutokset voivat aiheuttaa kosteuden tiivistymistä. Tämä voi heikentää television kuvanlaatua ja/tai väritoistoa. Jos näin käy, anna kosteuden haihtua kokonaan ennen virran kytkemistä televisioon.

Kielletty ympäristö:

• Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa television sisään voi mennä hyönteisiä tai joissa televisio voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyyys (kynttilät jne.). Television päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa).
• Älä sijoita televisiota kostean tai pölyiseen ympäristöön tai huoneeseen, jossa on öljyistä savua tai höyryä (keittolevyjen tai ilmankostuttajien läheisyyteen). Tästä voi olla seurauksena tulipalo, sähköisku tai tuotteen vääntyminen.

- Älä asenna televisiota paikkaan, jossa se altistuu äärimmäisille lämpötiloille, kuten suoraan auringonpaisteeseen, lämpöpatterin tai lämmityskanagan läheisyyteen. Televisio voi ylikuumentua tällaisissa olosuhteissa, mistä voi olla seurauksena sen kotelon vääntyminen ja/tai toimintahäiriö.

Kielletyt tilanteet:

• Älä käytä televisiota kostein käsin tai jos television suojapaneeli on irrotettu. Älä käytä televisiota sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota television virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn aikana.
• Älä asenna televisiota niin, että se ulottuu avoimeen tilaan. Televisioon törmäävä henkilö tai esine voi vahingoittaa sitä.

Särkymisen vaara:

• Älä heitä mitään televisiota kohti. Näytön lasi voi särkyä iskun voimasta aiheuttaen vakavia vahinkoja.
• Jos television näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara.

Kun televisiota ei käytetä

• Jos et käytä televisiota useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.
• Televisio ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke televisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.
• Huomaa kuitenkin, että joissakin televisioissa voi olla toimintoja, jotka toimiakseen edellyttävät television olevan valmiustilassa.

Lasten turvallisuus

• Älä anna lasten kiivetä television päälle.
• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä.

Toimintaohjeet ongelmatilanteissa

Katkaise virta televisiosta ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy.

Toimita televisio tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta.

Ongelmatilanteet:

• Verkkovirtajohto on vaurioitunut.
  – Pistoke ei ole sopiva.
• Televisio on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi.
• Television sisään on päässyt nestettä tai esineitä.

Varoitus

Älä sijoita kynttilää tai muuta avotulta tämän tuotteen lähelle, jotta vältät tulipalon vaaran.

Úvod

Hyödyllista tietoa Sony tuotteista
