Caractéristiques techniques	16 ports Ethernet 10/100/1000 Mbps, non administrable, technologie de commutation store-and-forward.
Utilisation	Idéal pour les petites et moyennes entreprises, permet de connecter plusieurs appareils réseau tels que PC, imprimantes et caméras de sécurité.
Maintenance et réparation	Aucun entretien nécessaire, conception robuste pour une utilisation prolongée. En cas de défaillance, contacter le support technique TP-LINK.
Sécurité	Fonctionnalités de protection contre les tempêtes de diffusion, les boucles et les surcharges. Pas de fonctionnalités de sécurité avancées (non administrable).
Informations générales	Dimensions : 440 x 180 x 44 mm, poids : 1,5 kg, alimentation externe, garantie de 2 ans.

FOIRE AUX QUESTIONS - TLSG116E TP-LINK

Comment réinitialiser le commutateur TP-LINK TLSG116E aux paramètres d'usine ?

Pour réinitialiser le TP-LINK TLSG116E, localisez le bouton de réinitialisation sur l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez le bouton. Le commutateur redémarrera avec les paramètres d'usine.

Pourquoi mon commutateur ne détecte-t-il pas certains appareils ?

Assurez-vous que tous les appareils sont correctement connectés au commutateur et que les câbles Ethernet fonctionnent. Vérifiez également que les ports du commutateur ne sont pas en panne en testant avec d'autres appareils.

Comment vérifier si mon TP-LINK TLSG116E fonctionne correctement ?

Vérifiez les voyants LED sur le commutateur. Si les voyants des ports sont allumés, cela indique que les appareils sont connectés. Si des voyants sont éteints, cela peut signaler un problème de connexion ou de câble.

Mon commutateur chauffe-t-il trop ? Est-ce normal ?

Un léger échauffement est normal pour un commutateur en fonctionnement. Cependant, s'il devient excessivement chaud au point de rendre l'appareil difficile à toucher, débranchez-le et laissez-le refroidir. Assurez-vous qu'il est bien ventilé.

Comment mettre à jour le firmware du TP-LINK TLSG116E ?

Visitez le site web de TP-LINK pour télécharger la dernière version du firmware. Connectez-vous à l'interface de gestion du commutateur via un navigateur web, allez dans la section 'Administration' et sélectionnez 'Mise à jour du firmware'. Téléversez le fichier téléchargé et suivez les instructions à l'écran.

Puis-je utiliser le TP-LINK TLSG116E pour connecter des appareils sur un réseau VLAN ?

Oui, le TP-LINK TLSG116E prend en charge les VLANs. Vous pouvez configurer les VLANs via l'interface de gestion Web pour segmenter votre réseau selon vos besoins.

Que faire si le commutateur ne s'allume pas ?

Vérifiez que le commutateur est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, il peut nécessiter une assistance technique.

MODE D'EMPLOI TLSG116E TP-LINK

Guide de l'utilisateur

Easy Smart Switch

21092020 REV5.1.0

September 2020

Table des matieres

Contenu 2
Partie 1 6
Introduction 6

1Vue d'ensemble du produit. 7
2 Connexion dans le commutateur 8

Partie 2 10
Gestion du système 10

1 Systeme 11
2 Configuration des informations système 12
3 Configuration de l'IP 13
4 Configuration de LED (uniquement pour certains apparéils) 15
5 Configuration du compte d'utilisateur 16
6 Sauvegarde et restauration du commutateur 17
7 Redemarrage du commutateur 20
8 Rerinitialiser le commutateur 21
9 Mise à niveau du firmware 22
10Annexe:Parametes par default. 24

Part 3. 25

Commutation 25

1 Commutation 26
2 Configuration des ports 28
3 Configuration de l'IGMP Snooping 30
4 Configuration LAG 31
5 Examples de configuration 33
6Annexe:Parametespardefault. 37
Part 4 38

Surveillance_Monitoring 38

1 Surveillance 39
2 Affichage des statistiques des ports 40
3 Configuration du miroir de port 42
4 Test de cables 44
5 Configuration de la prévention des boucles 45
6Annexe:Parametespardefault. 46

Part 5 47

Configuration VLAN 47

1 Aperçu 48
2 Configuration de MTU VLAN 50
3 Configuration du VLAN basé sur le port 51
4 Configuration du VLAN 802.1Q 52
5 Exemple de configuration pour VLAN 802.1Q. 55
6Annexe:Parametes par default. 61
Part 6 62
Configuration de la QoS 62
1 QoS. 63
2 Configuring Basic QoS 64
3 Configuration Bandwidth Control 67
4 Configuration Storm Control 69
5 Exemple de configuration pour QoS de base 71
6Annexe:Parametes par default. 74
Partie 7 75
Configuration du PoE 75
(Uniquement pour certains apparéils) 75
2 Configuration du PoE 77
3 Configuration de la récapération automatique PoE 79
4Annexe:Parametes par default. 81

À propos de ce guide

Ce guide de configuration fournit des informations pour la configuration du commutateur Intelligent Facile via l'interface Web. Lisez attentivement ce guide avant l'opération.

Vous pouvez également configurer le commutateur à l'aide de l'utilitaire de configuration Smart Facile. Pour plus d'informations, reportez-vous au Guide de l'utilisateur de l'utilitaire de configuration smart facile.

Accédez au site Web https://www.tp-link.com/support , recherche le numéro de modele de votre commutateur, et vous pouvez才知道 ce guide sur la page Web de support produit.

Lecteurs visés

Ce guide s'adresse aux gestionnaires de réseau familiers avec les concepts informatiques et les terminologies du réseau.

Conventions

Lorsque vous utilise ce guide, notez que les fonctionnalités disponibles dans Easy Smart Switch peuvent varier selon le modèle et la version logicielle. La disponibilité d'Easy Smart Switch peut également varier selon la région ou le FAI. Toutes les images, les étapes et les descriptions de ce guide ne sont que des examples et peuvent ne pas reflérer votre expérience réelle. Tout au long du guide, nous prendrons TL-SG1016PE comme commutateur à configurer par exemple.

Certains modèles représentés dans ce guide peuvent ne pas être disponibles dans votre pays ou région. Pour plus d'informations sur les ventes locales, visitez https://www.tp-link.com.

Les informations continues dans ce document peuvent etre modifiées sans préavis.

Tous les efforts ont eté faits dans la préparation de ce document pour assurer

l'exactitude du contenu, mais toutes les déclarations, informations et recommandations containues dans ce document ne constituent aucune garantie de quelque nature que ce soit, expresses ou implicite. Les utilisateurs doivent assumer l'entière responsabilité de leur application de tous les produits.

Dans le present guide, les conventions suivantes sont utilisées :

Les calculs budgétaires du PoE sont basés sur des tests en laboratoire. Le budget d'énergie réel du PoE n'est pas garantiet et variera en raison des limites des clients et des facteurs environnementaux.

Le symbole signifie Note. Les notes contiennent des suggestions ou des références qui vous aient à很好地 utiliser votre apparéil.

Nom du menu > Nom du sous-menu > La page onglet indique la structure du menu. SYSTEM > Informations système > Résumé du système signifie la page Résumé du système sous l'option menu Informations système située sous le menu SYSTEM.

La police en gras indique un bouton, une icône de barre d'outils, un menu ou un élément de menu.

Plus d'informations

■ Les derniers logiciels et documents peuvent être trouvés au Centre de téléchargement à https://www.tp-link.com/support
Le Guide d'installation (IG) peut être trouve où vous trouvez ce guide ou à l'intérieur de l'emballage de l'interrupteur.
■ Les informations d'authentication peuvent etre trouvées la ou vous trouvez ce guide.
■ Les specifications peuvent être trouvées sur la page du produit à https://www.tp-link.com.
Poser des questions, trouver des réponses et communiquer avec les utilisateurs ou les ingénieurs de TP-Link, S'il vous plaît visitez https://community.tp-link.com pour rejoindre TP-Link Community.
- Nos coordonnées de support technique se trouvent sur la page de support technique de contact à https://www.tp-link.com/support.

Partie 1

Introduction

Chapitres

1. Vue d'ensemble du produit
2. Connexion au commutateur

1 Vue d'ensemble du produit

Easy Smart Switch est une mise à niveau idéale de Unmanaged Switch, concu pour les réseaux Small Office et Home Office. Le commutateur prend en charge les fonctionnalités suivantes:

Surveillance du traffic : la mise en miroir du port, la prévention des boucles et le test par cable permettent à l'administrateur de surveiller efficacement le traffic du réseau.
■ VLAN: MTU VLAN, VLAN basé sur le port et VLAN 802.1Q peuvent restreindre le domaine de diffusion, améliorer la sécurité du réseau et aider à:gérer les appareils facilement.
■ QoS : QoS basé sur le port, QoS basé sur 802.1P et QoS basé sur DSCP/802.1P optimisent le traffic sur votre réseau d'entreprise etMaintiennent le traffic sensible à la latence se déplaçant en douceur. Le contrôle de bande passante permet de distribuer et d'utiliser raisonnablement la bande passante réseau. Le contrôle des tempêtes permet d'éviter la tempête de diffusion en réseau.
■ PoE: PoE (Power over Ethernet) est une fonction d'alimentation à distance. Avec cette fonction, le commutateur peut fournir de l'énergie aux appareils connectés sur des cables à paires torsadées.

Note :

• La fonction PoE n'est disponible que sur certains apparéils. Pour vérifier si votre apparéil prend en charge cette fonctionnalité, reportez-vous à la feuille de données.
• La configuration PoE n'est disponible que sur certains apparciels. Pour vérifier si votre apparéil prend en charge cette fonctionnalité, reportez-vous à l'interface Web réelle.

2 Connexion dans le commutateur

Pour configurer votre commutateur via un navigateur Web sur votre PC, précédez comme suit :

1. Connectez votre commutateur au réseau et connectez votre PC au commutateur.

2. Découvre l'adresse IP de l'interrupteur.

3. Par défaut, le commutateur recoit une adresse IP d'un serveur DHCP (ou d'un routeur qui fonctionne comme un serveur DHCP) dans votre réseau. Vous pouvez partager cette adresse IP sur le serveur DHCP.
   ■ Si le commutateur ne peut pas receivevoir une adresse IP à partir d'un serveur DHCP, il utilise l'adresse IP statique du 192.168.0.1, avec un masque de sous-réseau de 255.255.255.0.

4. Configurez l'adresse IP sur votre PC pour vous assurer que le commutateur et le PC se trouvent dans le même sous-réseau.

■ Si le commutateur utilise une adresse IP attribuée par un serveur DHCP, définitissevez notre PC pour obtenir automatiquement une adresse IP à partir du serveur DHCP.
■ Si le commutateur utilise l'adresse IP statique du 192.168.0.1, configurez l'adresse IP de votre PC comme 192.168.0.x (« x » varie de 2 à 254) et masque de sous-réseau comme 255.255.255.0.

1. Lancez un navigateur Web sur votre PC. Les navigateurs Web pris en charge incluent, sans s'y limiter, les types suivants :

IE8.0,9.0,10.0,11.0
■ Firefox 26.0, 27.0

Chrome 32.0, 33.0

1. Dans la barre d'adresses du navigateur Web, entrez l'adresse IP du commutateur. Ici, nous supposons que le commutateur utilise l'adresse IP statique 192.168.0.1.

Figure 2-1 Saisie de l'adresse IP du commutateur dans le navigateur

1. Entrez le nom d'utilisateur et le mot de passer dans la fenêtre de connexion contextuelle. Entrez l'administrateur pour le nom d'utilisateur et le mot de passer dans les lettres minuscules.

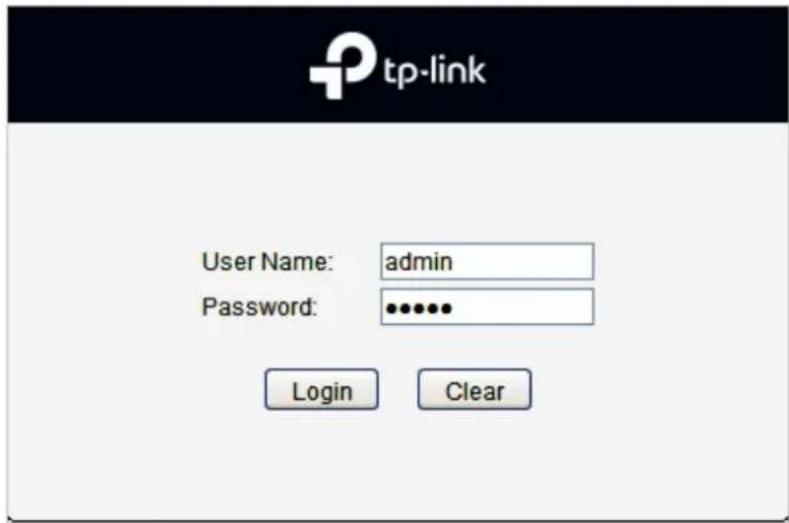

Figure 2-2 Connexion au commutateur

Note:

La première fois que vous vous connectez, modifiez le mot de passer pour derniers protégger votre réseau et vos apparèils.

1. L'interface web typique s'affiche ci-dessous. Vous pouvez afficher l'etat d'execution du commutateur et configurer le commutateur de cette interface.

Figure 2-3 Lancement de l'interface Web

Partie 2

Gestion du système

Chapitres

1. Système
2. Configuration des informations système
3. Configuration de l'IP
4. Configuration de LED (uniquement pour certains apparéils)
5. Configuration du compte d'utilisateur
6. Sauvegarde et restauration du commutateur
7. Redémarrage du commutateur
8. Réinitialiser le commutateur
9. Mise à niveau du firmware
10. Annexe : Paramètres par défaut

Dans le module Système, vous pouvez afficher les informations système et configurer les paramètres et les fonctionnalités du système du commutateur.

1.2 Fonctionnalités prises en charge

Informations sur le système

Les informations système sont principalement utilisées pour afficher les informations système et configurer la description de l'ordinateil.

Parametre IP

Chaque apparéil du réseau possède une adresse IP unique. Vous pouvez accéder au commutateur à l'aide de l'adresse IP du commutateur. Vous pouvez définir l'adresse IP du commutateur manuellement ou à l'aide de DHCP.

Gestion des comptes d'utilisateur

La gestion des comptes d'utilisateur est principalement utilisé pour modifier le nom d'utilisateur et le mot de passer de l'administrateur afin de refuser les utilisateurs illégaux.

Sauvegarde et restauration

La sauvegarde et la restauration sont utilisées pour télécharger la configuration actuelle et l'enregistrer comme fichier sur votre ordinateur, et télécharger un fichier de configuration de sauvegarde pour restaurer votre commutateur à la configuration précédente.

Redémarrage du système

System Reboot est utilisé pour redémarrer le commutateur.

Réinitialisation du système

System Reset est utilisé pour réinitialiser le commutateur au paramètre par défaut de l'usine. Tous les paramètres seront effacés après la réinitialisation du commutateur.

Micrologiciel

Pourmettrea niveaileffrmwareestd'obtenirplusdefonctionsetdemeilleuresperformances.

Accedez au site Web https://www.tp-link.com pour télécharger le firmware mis a jour.

2 Configuration des informations système

Avec la configuration des informations système, vous pouvez :

■ Afficher les informations système
■ Spécifier la description de l'appareil

2.1Voir les informations système

Choisissez le menu Système > Informations système pour charger la page suivante.
Vou陝 peut afficher les informations système de base du commutateur.

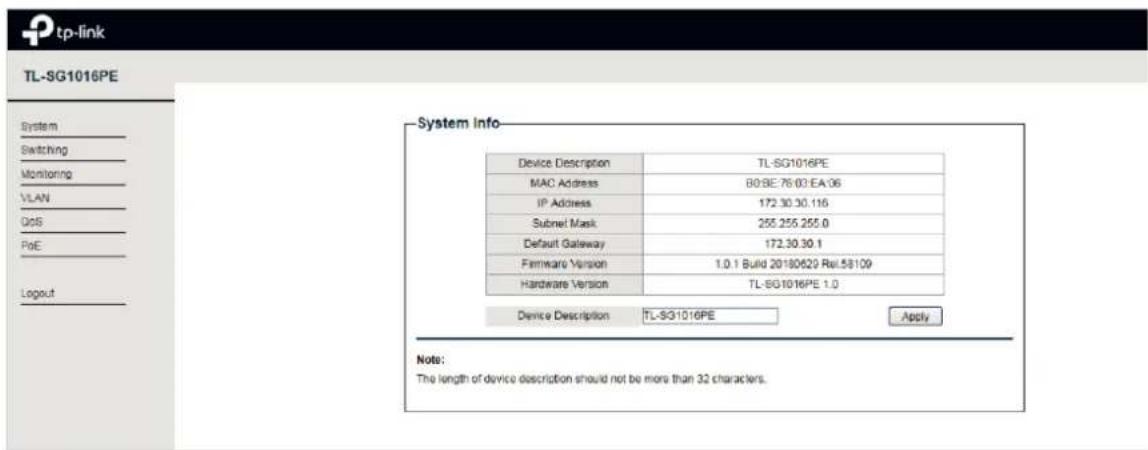

Figure 2-1 Affichage du résumé du système

System Info

Device Description	TL-SG1016PE
MAC Address	B0:BE:76:03:EA:06
IP Address	172.30.30.116
Subnet Mask	255.255.255.0
Default Gateway	172.30.30.1
Firmware Version	1.0.1 Build 20180629 Rel.58109
Hardware Version	TL-SG1016PE 1.0
Device Description	TL-SG1016PE Apply

2.2Spectifiquement de la description de l'appareil

Choisissez le menu Système > Informations système pour charger la page suivante. Spécifiez une nouvelle description de pérophérique pour le commutateur, puis cliquez sur Appliquer.

Figure 2-2 Spécifiant la description du périphérique

System Info

Device Description	TL-SG1016PE
MAC Address	B0:BE:76:03:EA:06
IP Address	172.30.30.116
Subnet Mask	255.255.255.0
Default Gateway	172.30.30.1
Firmware Version	1.0.1 Build 20180629 Rel.58109
Hardware Version	TL-SG1016PE 1.0
Device Description	TL-SG1016PE Apply

3 Configuration de l'IP

VouspouvezconfigurerladresseIPsysteme dedeuxfaçons：

■ Configurer l'adresse IP du système à l'aide de DHCP
- Configurer manuellement l'adresse IP système

Configuration de l'adresse IP du système à l'aide de DHCP

Choisissez le parametre Systeme > Parametre IP pour charger la page suivante.

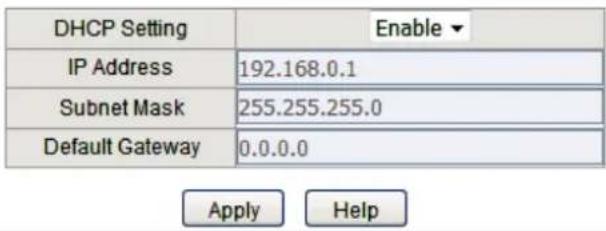

Figure 3-1 Configuration de l'adresse IP du système à l'aide du DHCP

-IP Address Setting

Procedez comme suit pour configurer l'adresse IP système à l'aide de DHCP :

1. Sélectionnez le paramètre DHCP comme Activer dans la liste déroulante.
2. Cliquez sur Appliquer. Le commutateur obtendra des parametes IP à partir du serveur DHCP.

Configuration manuelle de l'adresse IP du système

Choisissez le parametre Systeme > Parametre IP pour charger la page suivante.

Figure 3-2 Configuration manuelle de l'adresse IP du système

-IP Address Setting

DHCP Setting	Disable
IP Address	192.168.0.1
Subnet Mask	255.255.255.0
Default Gateway	0.0.0.0

Apply Help

Procedez comme suit pour configurer manuellement l'adresse IP système :

1. Sélectionnez Paramètre DHCP comme Déactualer dans la liste déroulante.
2. Spécificiez l'adresse IP, le masque de sous-réseau et la passerelle par défaut.

IP Address	Spécifiez l'IP système du commutateur. Vous pouvez utiliser cette adresse IP pour accéder au commutateur.
Subnet Mask	Spécifier le masque de sous-réseau du commutateur.
Default Gateway	Spécifier la passerelle par défaut du commutateur.

3) Cliquez sur Apply.

4 Configuration de LED (uniquement pour certains apparueils)

Note:

La configuration LED n'est disponible que sur certains apparciels. Pour vérifier si votre apparéil prend en charge cette fonctionnalité, reportez-vous à l'interface Web.

Avec cette fonction, vous pouvez activer ou désactiver la LED en un seul cig.

Choisissez le menu System > LED On/Off pour charger la page suivante. Choisissez l'état LED et cliquez sur Apply.

5 Configuration du compte d'utilisateur

Avec la gestion des comptes d'utilisateur, vous pouvez modifier le nom d'utilisateur et le mot de passer de l'administrateur afin de refuser les utilisateurs illégaux.

Choisissez le menu Systeme > Compte d'utilisateur pour charger la page suivante.

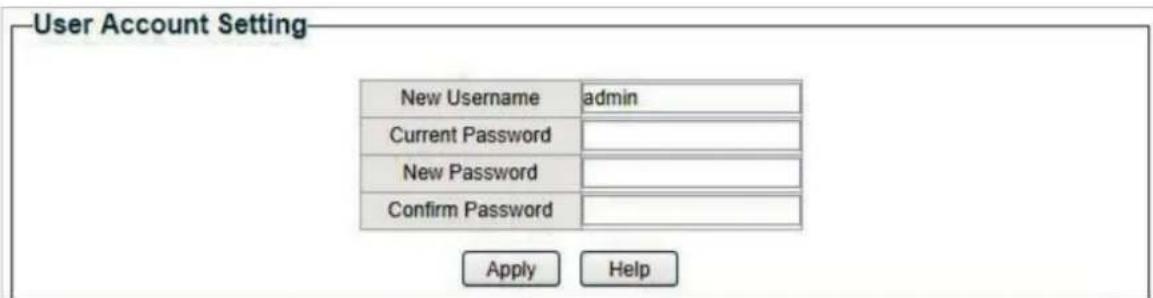

Figure 5-1 Configuration du compte d'utilisateur

Procedez comme suit pour configurer le compte d'utilisateur :

1) Spécifier le nouveau nom d'utilisateur, entrer le mot de passer actuel, spécifique un nouveau mot de passer et confirmer le nouveau mot de passer.

NewUsername	Créez un nom d'utilisateur pour la connexion. L'excidence relative au nom d'utilisateur varie selon différents appareil. Si vous nom d'utilisateur ne répond pas à l'exigence, vérifiez les informations rapides.
CurrentPassword	Entrez le mot de passer actuel du commutateur. Par défaut, le mot de passer est administr.
New Password	Sφécifiez un nouveau mot de passer pour la connexion. L'exigence du mot de passer varie parmi différents appareils. Si vous mot de passer ne répond pas à l'exigence, vérifiez les informations
Confirm Password	Retaper le nouveau mot de passer.

2) Cliquez sur Apply.

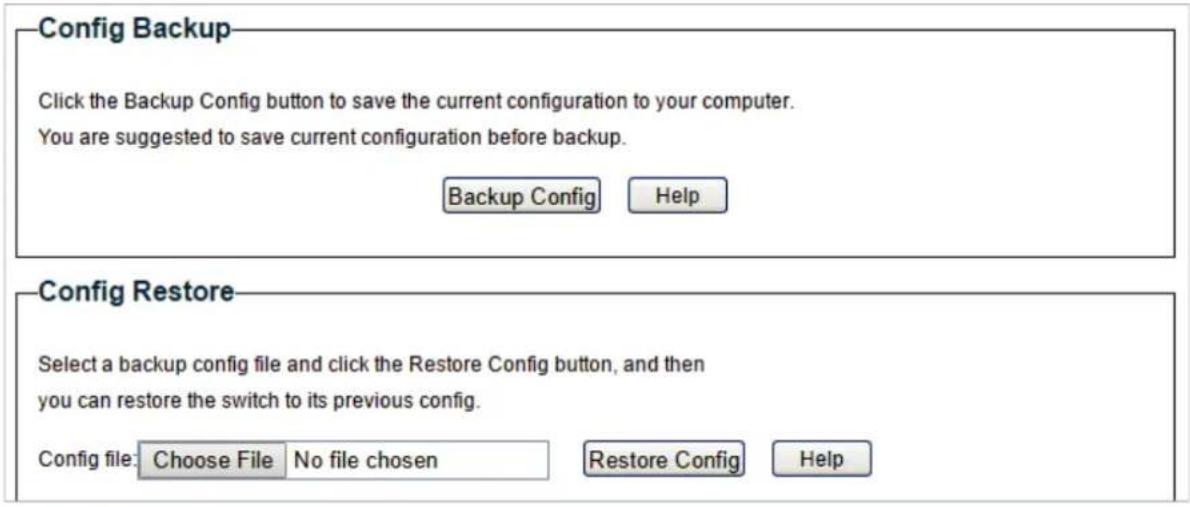

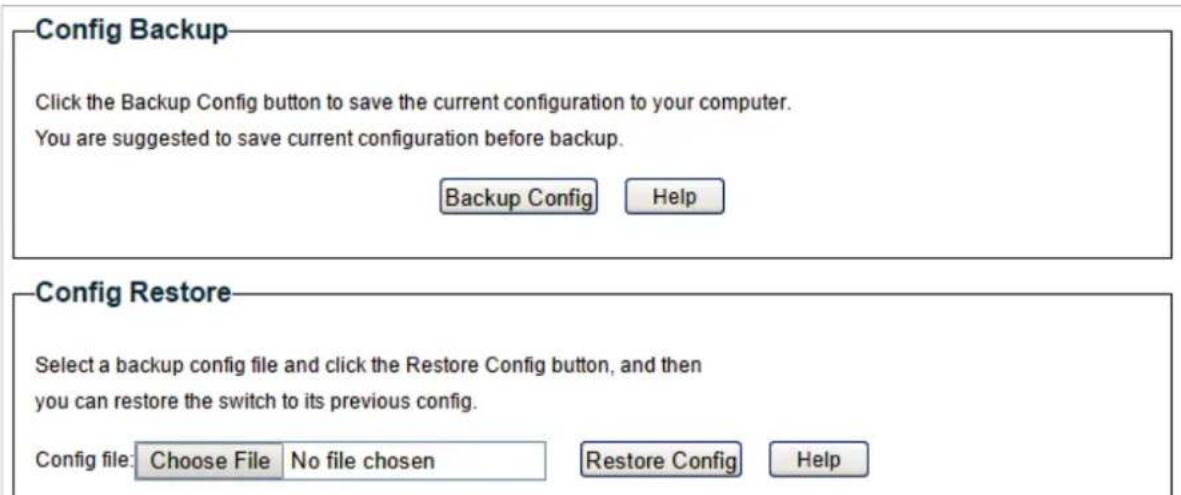

6 Sauvegarde et restauration du commutateur

Avec la sauvégarde et la restauration, vous pouvez :

Enregistrez la configuration actuelle.
Restaurer la configuration precedente.

6.1 Enregistrement de la configuration actuelle

Choisissez le menu System > System Tools > Backup and Restore pour charger la page suivante. Dans la section Config Backup, Cliquez sur Backup Config pour enregistrer le filchier de configuration sur votre PC.

Figure 6-1 Sauvegarde de la configuration

Note:

Il faudra plusieurs minutes pour enregistrer le fichier de configuration. Attendre sans aucune opération.

6.2 Restauration de la configuration précédente

Choisissez le menu System > System Tools > Backup and Restore pour charger la page suivante.

Figure 6-2 Restauration de la configuration

Procedez comme suit pour restaurer le commutateur vers la configuration precedente :

1) Dans la section Config Restore, Cliquez sur Choose File pour charger la page suivante. Spécifier le chemin d'accès du fichier de configuration et Sélectionner le fichier de configuration.

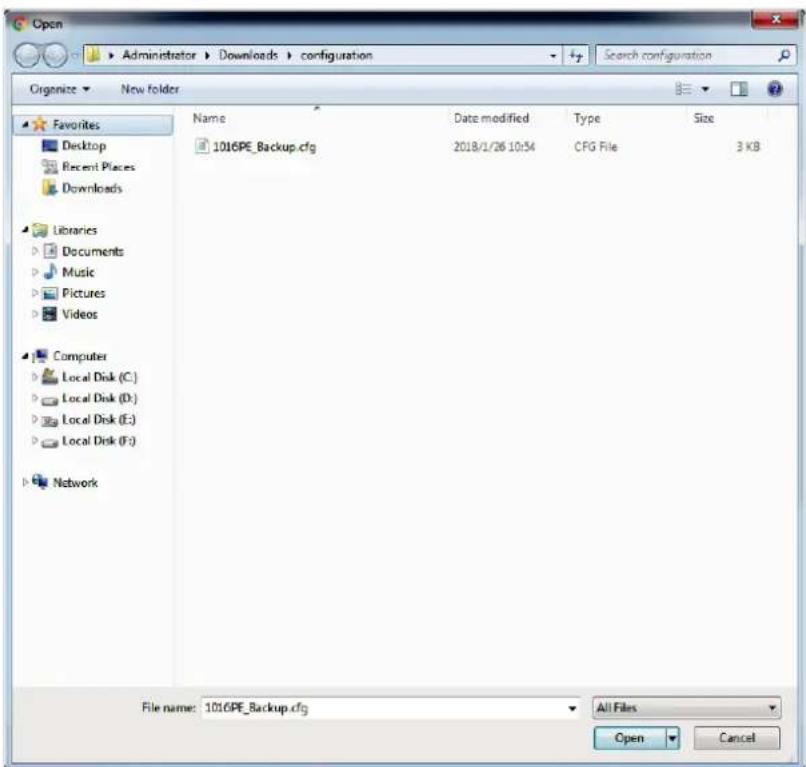

Figure 6-3 Choix du fichier de configuration

2) Cliquez sur Open et la page suivante s'affiche. Dans la section Config Restore, Cliquez sur Restore Config pour restaurer le commutateur à la configuration précédente. Il prendra effet après le redémarrage automatique du commutateur.

-Config Backup

Figure 6-4 Restauration de la configuration précédente

Note:

Il faudra plusieurs minutes pour restaurer la configuration. Attendez sans aucune opération.
Pour éviter tout dommage, ne pas étéindre l'interrupteur pendant la restauration.
- - Avres avoir ete restauree, la configuration actuelle du commutateur sera perdue.

7

Redémarrage du commutateur

Choisissez le menu System > System Tools > System Reboot pour charger la page suivante.

Cliquez sur Reboot.

System Reboot

Reboot

Reboot

Figure 7-1 Redemarrage du commutateur

Note:

• Il faudra plusieurs minutes pour redémarrer le commutateur. Attendez sans aucune opération pendant le redémarrage du commutateur.
• Pour éviter tout dommage, ne pas étéindre le commutateur pendant le redémarrage du commutateur.

8

Réinitialiser le commutateur

Choisissez le menu System > System Tools > System Reset pour charger la page suivante.

Figure 8-1 Reinitialiser le commutateur

-System Reset

Suivez ces étapes pour réinitialiser le commutateur.

1) Cliquez sur Reset, et la page suivante apparaitra.

Figure 8-2 Étres vous sur de réinitialiser le commutateur

2) Cliquez sur OK pour réinitialiser le commutateur.

Note:

• -Après la réinitialisation du commutateur, il redémarrera automatiquement.
• Il faudra plusieurs minutes pour redémarrer le commutateur. Attendez sans aucune opération pendant le redémarrage du commutateur.
• Pour éviter tout dommage, ne pas étéindre le commutateur pendant la réinitialisation.
• -Apres la réinitialisation du commutateur, tous les paramètres seront restaurés à la valeur par défaut

Mise à niveau du firmware

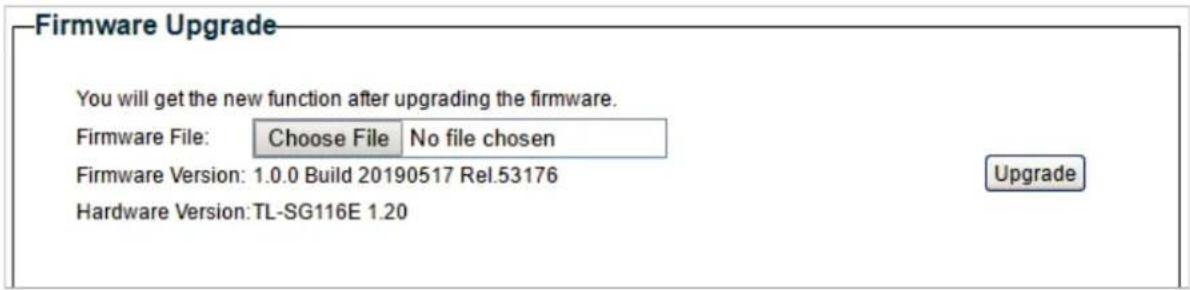

Choisissez le menu System > System Tools > Firmware Upgrade pour charger la page suivante.

Figure 9-1 Étres vous préts àmettre à niveau le firmware

Suivez ces étapes pourmettrea niveau le firmware:

1. Cliquez sur Choose File pour charger la page suivante. Spécifiez le chemin d'accès du fichier du firmware et Sélectionnéz le firmware à mettre à niveau.

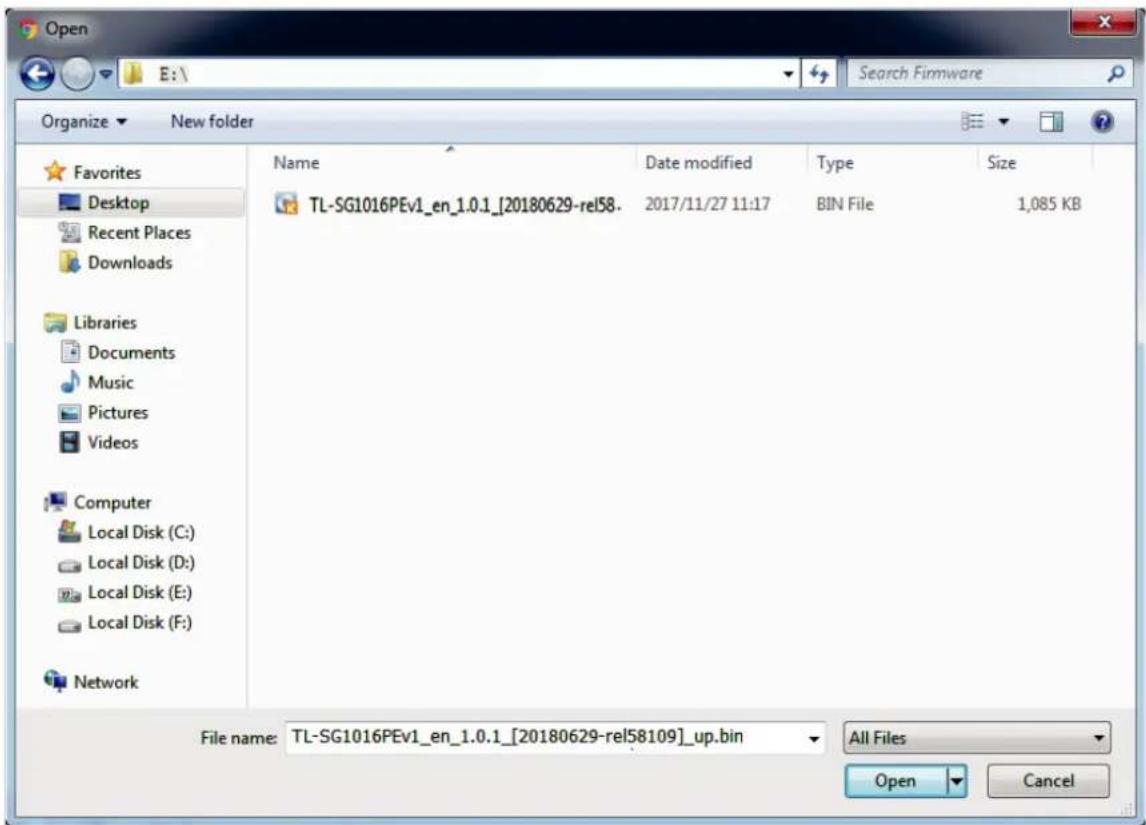

Figure 9-2 retrouverez le the Firmware

2) Cliquez sur Open et la page suivante s'affiche. Cliquez sur Mise à niveau.

-Firmware Upgrade

Figure 9-3 Mise à niveau du firmware

Note:

• Il faudra plusieurs minutes pourmettreà niveaLefirmware.Attendez sans aucune opération.
• Sélectionnez la version logicielle appropriée correspondant avec le matériel àmettre à niveau.
• Pour éviter les dommages, ne pas étéindre le commutateur lors de la mise à niveau du firmware.
• Il est recommandé de sauvégarder la configuration avant la mise à niveau.

10 Annexe: Paramètres par défaut

Les paramètres par défaut d'Informations système sont répertoriés dans le tableau suivant.

Table 10-1 Paramétres par défaut des informations système

Paramètre	Paramètre par défaut
Device Description	Nom du modele du commutateur.

Les paramètres par défaut du paramètre IP sont répertoriés dans le tableau suivant.

Table 10-2 Paramétres par défaut de la configuration de l'adresse IP

Parameter	Paramètre par défaut
Paramètre DHCP	Activer
Adresse IP	192.168.0.1
Masque de sous-réseau	255.255.255.0
Passerelle par défaut	0.0.0.0

Les paramètres par défaut du compte d'utilitaire sont répertoriés dans le tableau suivant.

Table 10-3 Paramétres par défaut de la configuration du compte d'utilisateur

Paramètre	Paramètre par défaut
Nouveau nom d'utilisateur	admin

Part 3

Commutation

Chapitres

1. Commutation
2. Configuration des ports
3. Configuration de l'IGMP Snooping
4. Configuration du LAG
5. Examples de configuration
6. Annexe : Paramétres par défaut

1 Commutation

1.1 Vue d'ensemble

Avec la fonction de commutation, vous pouvez configurer le paramètre de port, IGMP Snooping et LAG.

1.2 Fonctionnalités prises en charge

Le commutateur prend en charge les fonctionnalités suivantes sur la commutation :

Paramètre de port

Vouss pouvez configurer I'etat du port, la vitesse, le mode duplex et le contrôle de début pour les ports.

IGMP Snooping

Dans un réseau point à point, les paquets peuvent être envoyés de trois façon: unicast, diffusion et multidiffusion. Avec unicast, de nombreuses copies des mêmes informations seront envoyées à tous les récepteurs, occuptant une large bande passante.

Avec la diffusion, les informations seront envoyées à tous les utilisateurs du réseau, peu importe qu'ils en aient besoin ou non, gaspillant les ressources du réseau et ayant un impact sur la sécurité de l'information.

Multicast, cependant, résout tous les problèmes causés par unicast et la diffusion. Avec multidiffusion, la source n'a besoin que d'envoyer une seule information, et tous et seulement les utilisateurs qui ont besoin de l'information receivevront des copies de l'information. Dans un point-à-réseau multipoint, la technologie multidiffusion non seulement transmet des données avec une grande efficacité, mais permet également d'économiser une large bande passante et réduit la charge réseau.

Lorsque IGMP Snooping est désactivé sur le commutateur, les paquets multidiffusion seront diffusés dans le réseau Layer 2 ; lorsque IGMP Snooping est activé sur le commutateur, les données multidiffusions

Un groupe multidiffusion connu sera transmis aux récepteurs désignés au lieu d'être diffusé dans le réseau Layer2. La figure suivante montre comment l'IGMP Snoopinge fonctionne.

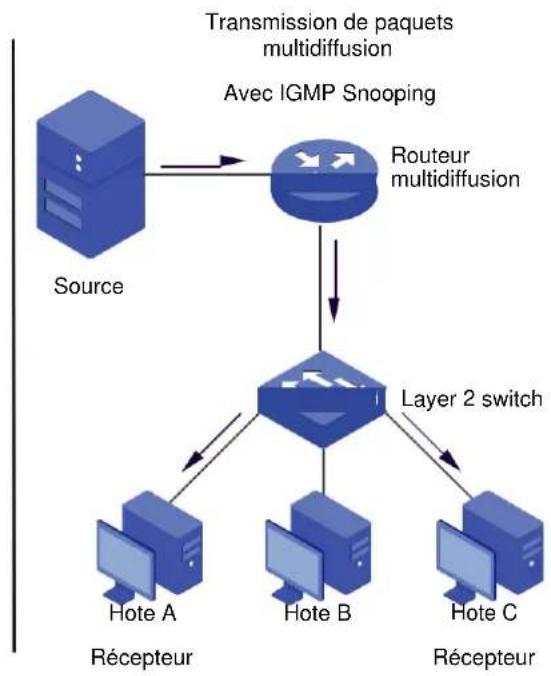

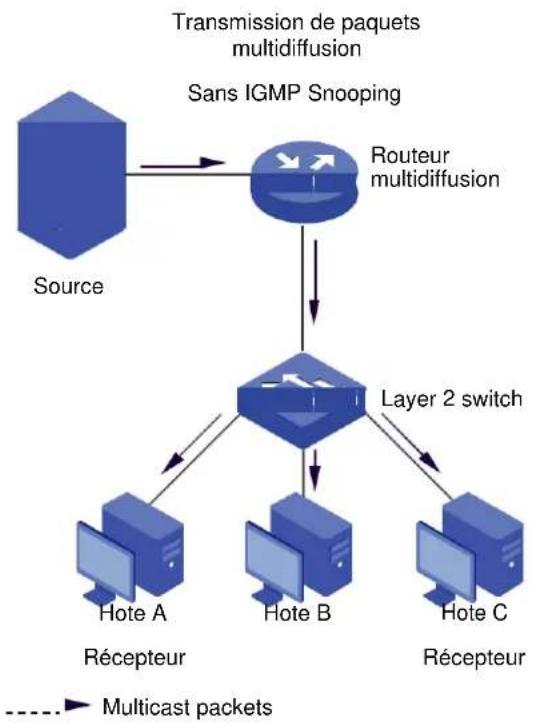

Figure 1-1 IGMP Snooping

LAG

Avec la fonction LAG (Link Aggregation Group), vous pouvez regrouper plusieurs portes physiques en une interface logique afin d'augmenter la bande passante des liens et d'améliorer la fiabilité de la connexion.

2

Configuration des ports

Choisissez le menu Switching > Port Setting pour charger la page suivante.

-Port Setting

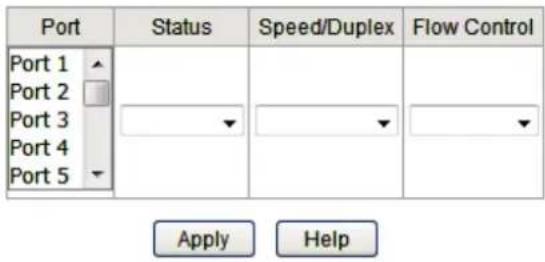

Figure 2-1 Configuration des ports

Procedez comme suit pour configurer les paramètres de port.

1) Sélectionnez les ports souhaités et définissez les paramètres de base des ports.

Status	Activer ou désactiver le port. Avec cette option activée, le port transmet les paquets Normalement. Sinon, le port ne peut pas fonctionner. Par défaut, il est activé.
Speed/Duplex	Sélectionnéz la vitesse et le mode duplex appropriés pour le port. Quand l'auto est Sélectionné, le port négocie automatiquement le mode vitesse avec le Appareil. Il est recommendé de sélectionner Auto si les deux extrémités du lien Négociation.

Flow Control

Selectionnez Activer ou Désactiver pour activer ou désactiver la fonctionnalité De contrôle de flux. Lorsque le contrôle de flux est activé, lorsque le commutateur est surcharge, il envoie un cadre PAUSE pour le dispositif peer pour arrêter d'envoyer des données pendant une période de temps spécifique, évitant ainsi la perte de paquets causée par la congestion.

2) Cliquez sur Apply.

Note:

• Il est recommandé de régler les ports aux deux extrémités d'un lien avec la même vitesse et le même mode duplex.
• Conservez le port connecté au périphérique de gestion activé ou vous ne pouvez pas acceder au commutateur.
• Les paramètres des membres du port dans un GAL doivent être régés de la même façon.

3 Configuration de l'IGMP Snooping

Choisissez le menu Switching > IGMP Snooping pour charger la page suivante.

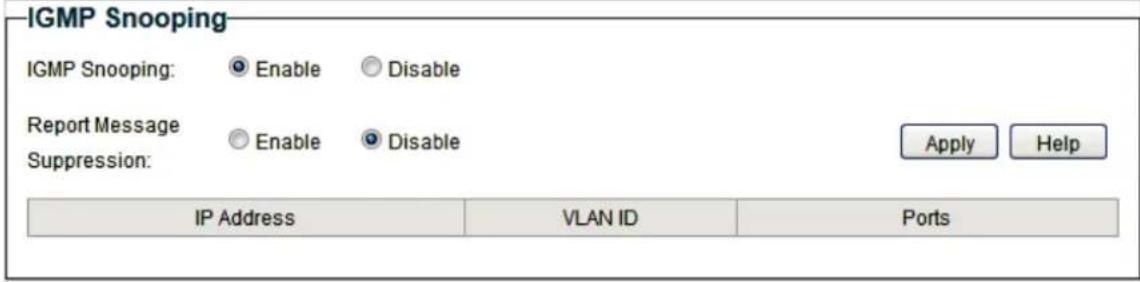

Figure 3-1 Configuration de l'IGMP Snooping

Suivez ces étapes pour configurer IGMP Snooping.

1) Activez IGMP Snooping. Activer ou désactiver la suppression des messages de rapport en fonction de vos besoin. Cliquez sur Apply.

IGMP Snooping

Activer ou désactiver IGMP Snooping globalement.

Report Message Suppression

Activer ou désactiver la suppression des messages de rapport à l'échelle mondiale. Lorsqu'il est activé, il transférera uniquement le premier message de rapport IGMP pour chaque groupe multidiffusion le querier IGMP pendant un intervalle de requête, et supprimera le rapport IGMP ultérieur, les messages pour le même groupe multidiffusion. Cette fonctionnalité empêche le rapport en double messages d'être envoyés à l'IGMP querier.

2) Dans le tableau ci-dessous, vous pouvez afficher les informations du groupe IGMP.

IP Address	Affiche l'adresse IP du groupe multidiffusion.
VLAN ID	Affiche l'ID VLAN du groupe multidiffusion. Tous les membres du port d'un groupe de multidiffusion doit être inclus dans le même VLAN.
Ports	Affiche la liste de ports de mise à l'écran du groupe multidiffusion.

4 Configuration LAG

Choisissez le menu Switching > LAG pour charger la page suivante.

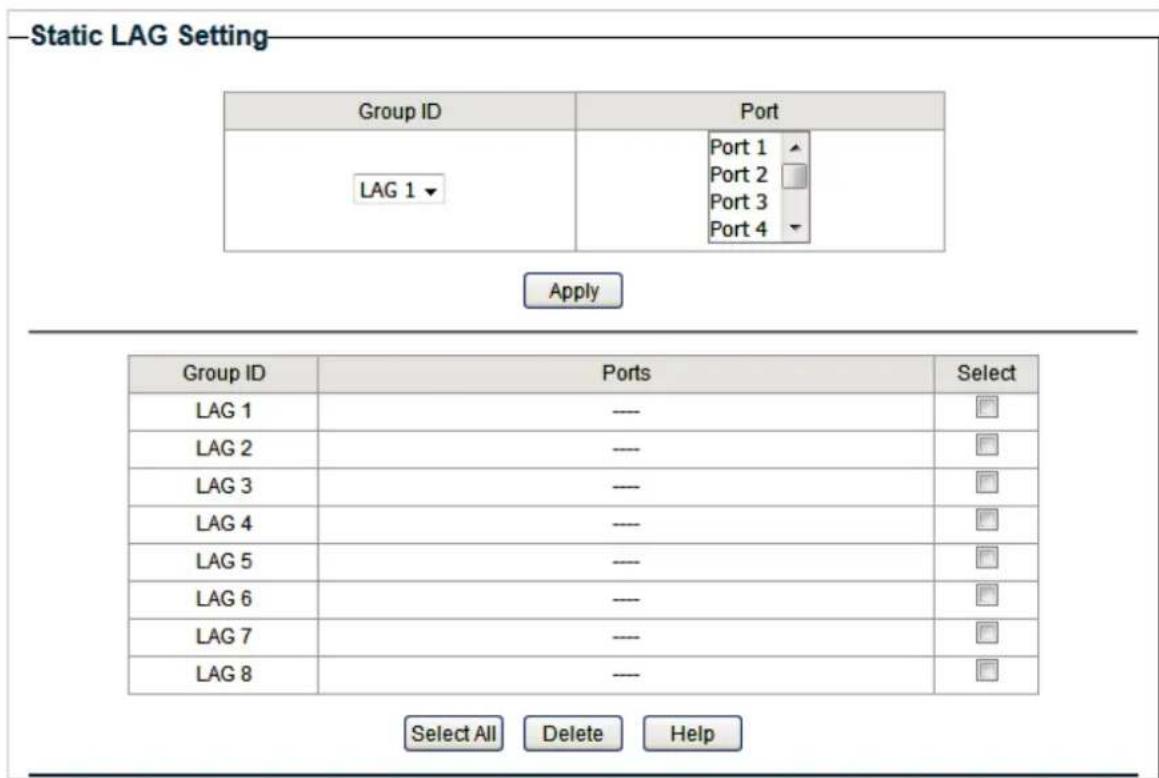

Figure 4-1 Configuration LAG

Procedez comme suit pour configurer LAG :

1) Sélectionnez le groupe LAG souhaité dans la liste déroulante.
2) Cliquez sur les ports à ajouter au groupe LAG. Cliquez sur Apply.
3) Dans le tableau ci-dessous, vous pouvez vérifier le résultat de la configuration du GAL.
Vous pouvez selectionner le LAG et cliquer sur Delete pour supprimer les ports du groupe LAG.

Group ID	Affiche l'ID du groupe LAG.
Ports	Affiche les ports membres LAG.

Note:

• Il est recommandé de configurer la fonction LAG avant de configurer les autres fonctions des ports membres.
  Assurez-vous que les périhériques situés aux deux extrémités du lien d'agrégation utilisant le même nombre de ports physiques avec la même vitesse et le même mode duplex, le même paramètre de contrôle de début et le même paramètre QoS.
• Les portes miroirs et en miroir ne peuvent pas'être ajoutés à un groupe LAG.
• Le maximum des groupes de GAL varie d'un apparéil à l'autre. Pour vérifier le maximum des groupes LAG, reportez-vous à l'interface Web réelle.
• -Chaque groupe LAG compte au moins 2 membres du port et 4 membres du port au plus

5 Exemples de configuration

5.1 Exemple pour configurer IGMP Snooping

5.1.1 Exigences du réseau

L'hote B, l'hote C et l'hote D se trouvent dans le même VLAN de l'interrupteur. Tous veulent receivevoir des flux multidiffusion envoyés au même groupe multidiffusion.

Comme le montre la topologie suivante, l'hote B, l'hote C et l'hote D sont reliés respectivement au port 1, au port 2 et au port 3. Port 4 est le port de routeur connecté au querier multidiffusion.

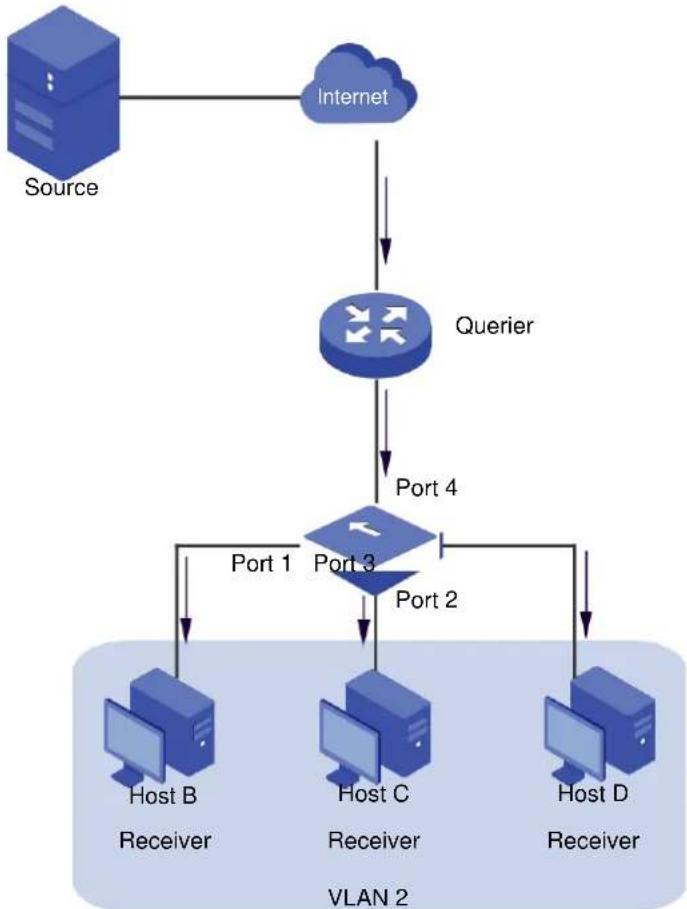

Figure 5-1 Topologie réseau pour l'IGMP Snooping de base

5.1.2 Schéma de configuration

■ Configurez 802.1Q VLAN. Ajoutez les trois ports membres et le port du routeur au même VLAN.
Active IGMP Snooping.

Demonstration avec TL-SG1016PE,

La section suivante fournit des étapes de configuration.

5.1.3 Étapes de configuration

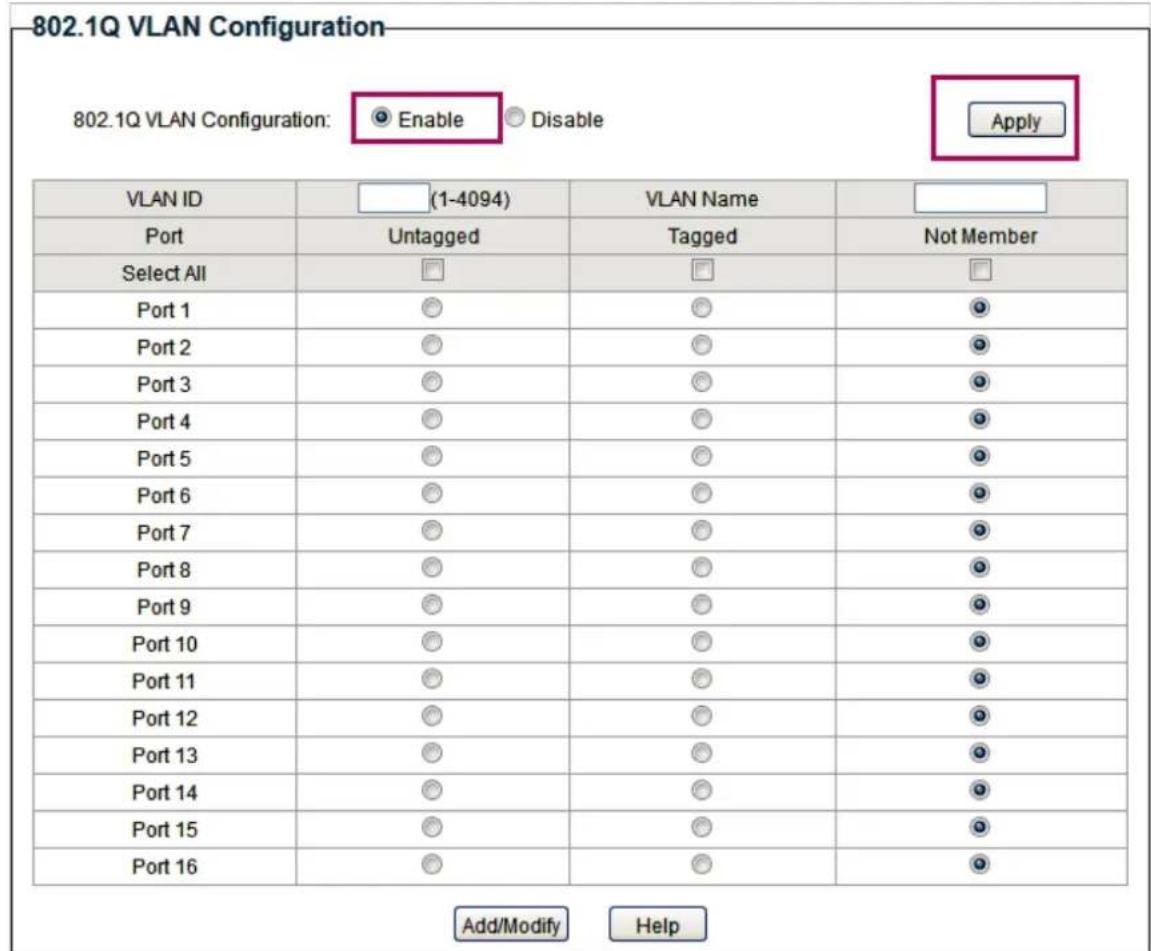

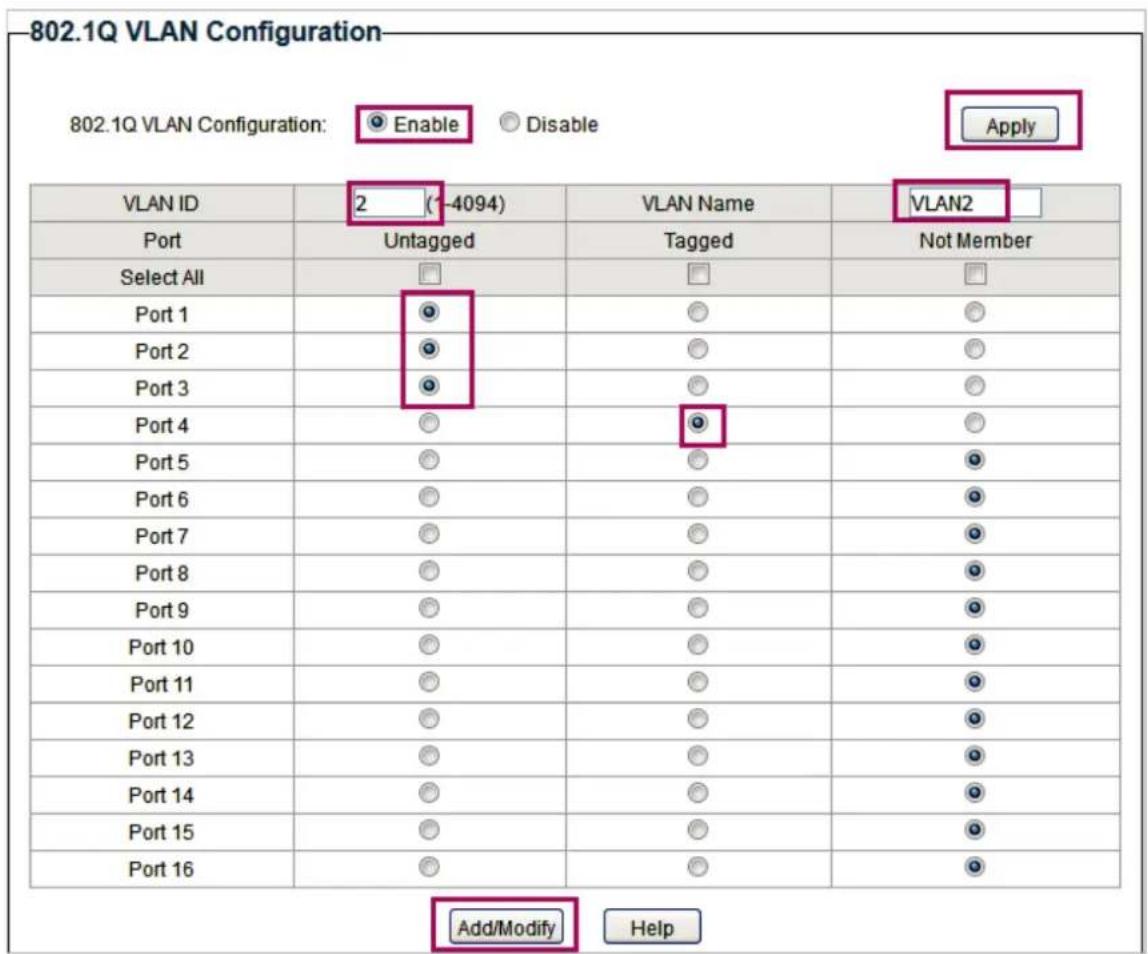

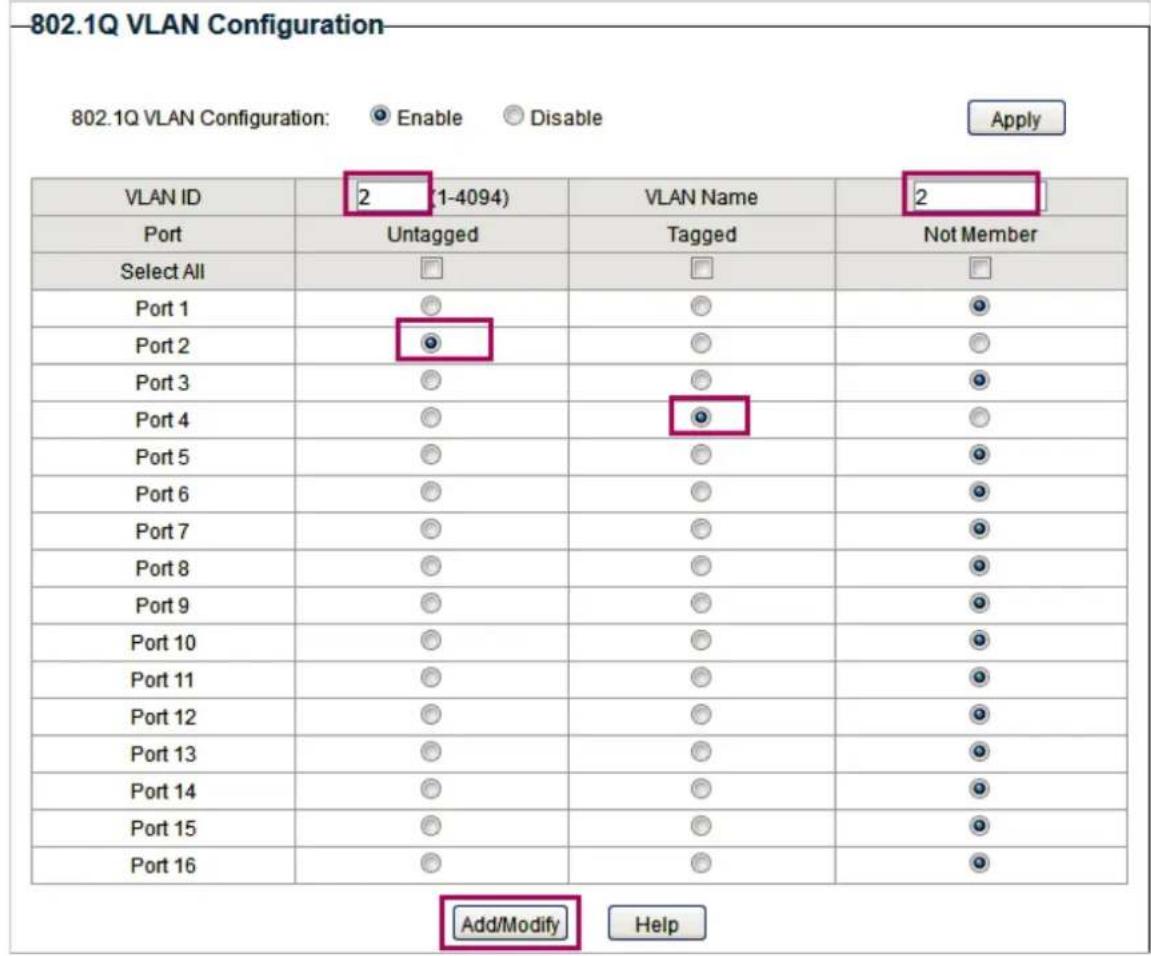

1) Choisissez le menu VLAN > 802.1Q VLAN pour charger la page suivante. Sélectionnez la configuration VLAN 802.1Q comme Enable. Cliquez sur Apply. Sécífiez l'ID VLAN comme 2. Sécífiez le nom VLAN comme VLAN2.
2) Sélectionnez port 1, port 2, port 3 comme ports non marqués (Untagged). Sélectionnez le port 4 comme port marqué (Tagged) Cliquez sur Add/Modify.

Figure 5-2

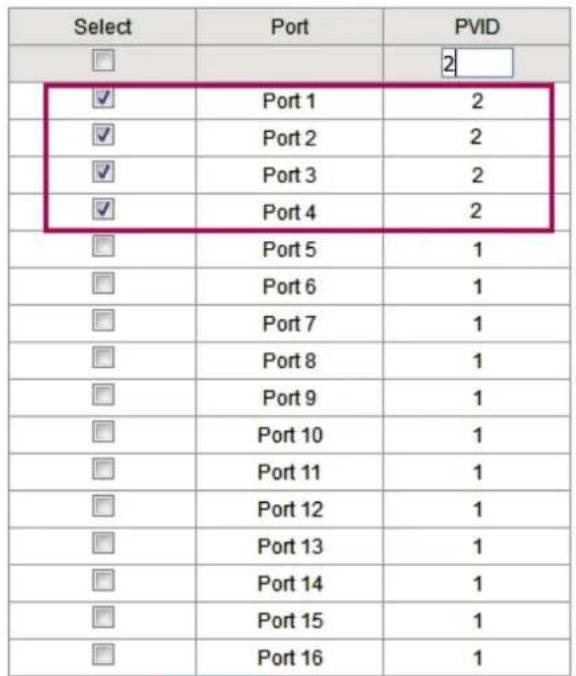

2) Choisissez le menu VLAN > 802.1Q PVID Setting pour charger la page suivante. Sélectionnez le port 1, le port 2, le port 3 et le port 4, et spécifiez le PVID comme 2 pour les ports. Cliquez sur Apply.

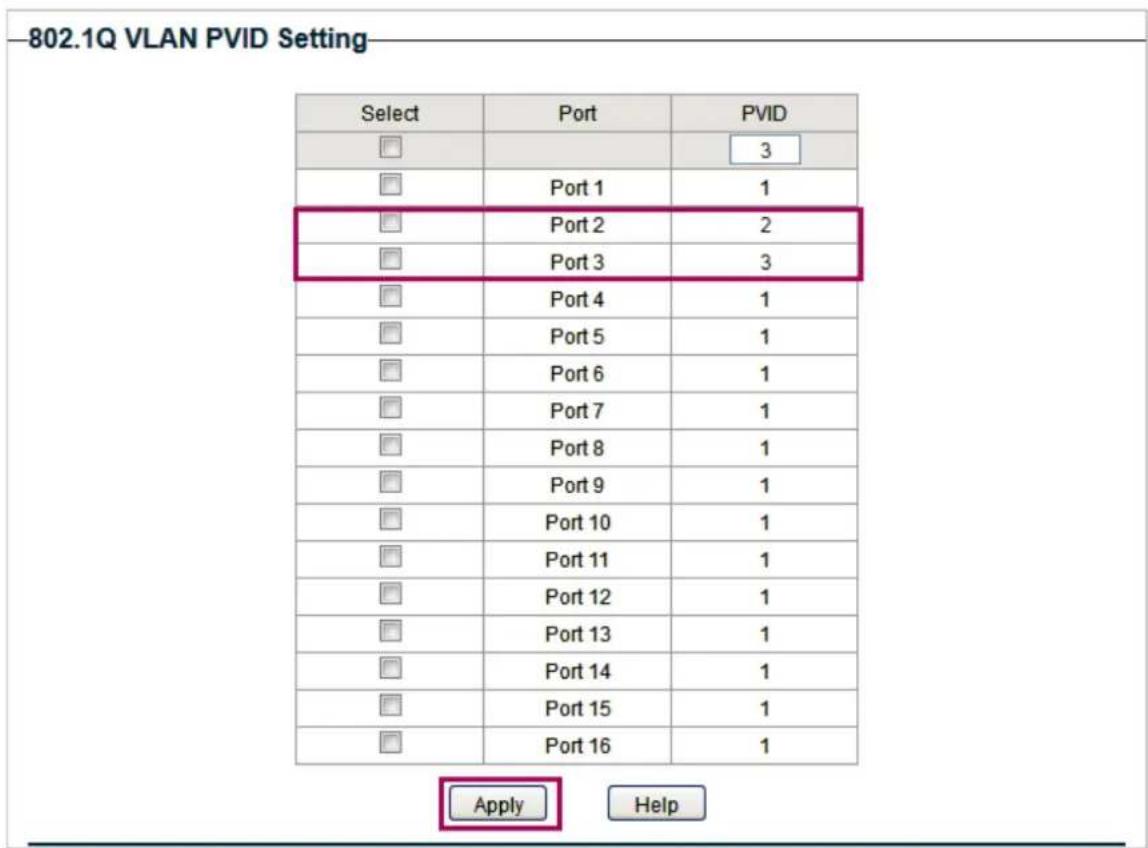

Figure 5-3 Configuration de 802,1Q PVID
-802.1Q VLAN PVID Setting

Figure 5-4 Configuration de l'IgMP Snooping

3) Choisissez le menu Switching > IGMP Snooping pour charger la page suivante. Activez l'esponnage igmp. Cliquez surApply.

-IGMP Snooping

IGMP Snooping:

Disable

Report Message

Enable

Disable

Suppression:

IP Address

VLAN ID

Ports

Help

5.2 Exemple de configuration du LAG

5.2.1 Exigences du réseau

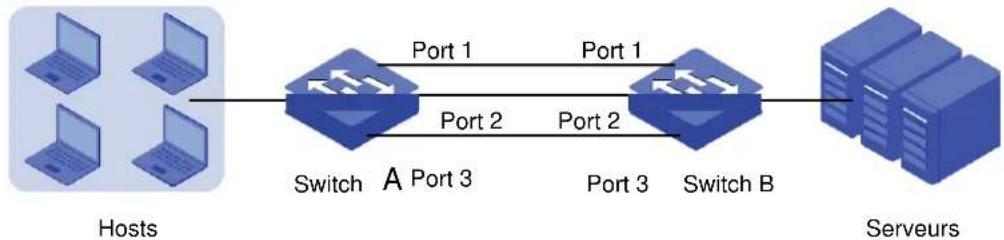

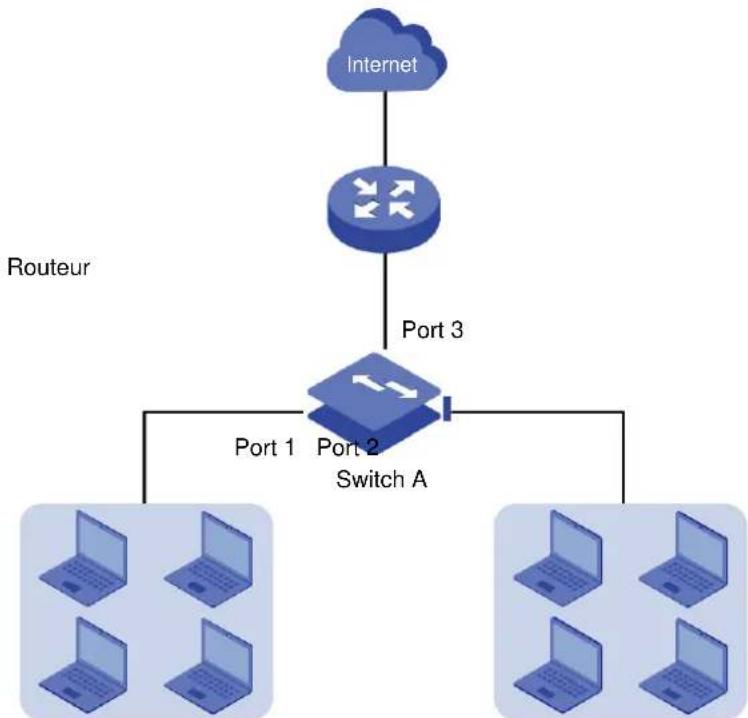

Comme indiqué ci-dessous, les hôtes et les serveurs sont connectés au commutateur A et switch B, et le traffic lourd est transmis entre les deux commutateurs. Pour atteindre la vitesse et la fiabilité de la transmission de données, vous pouvez regrouper plusieurs portes physiques en une seule interface logique. Dans ce cas, nous groupons le port 1, le port 2 et le port 3 des deux commutateurs en une seule interface logique.

Figure 5-5 Topologie réseau pour le LAG

Demonstration avec TL-SG1016PE,

La section suivantes fournit des étapes de configuration. Les étapes de configuration sont similaires pour les deux commutateurs, ici nous prenons Switch A par exemple.

5.2.2 Étapes de configuration

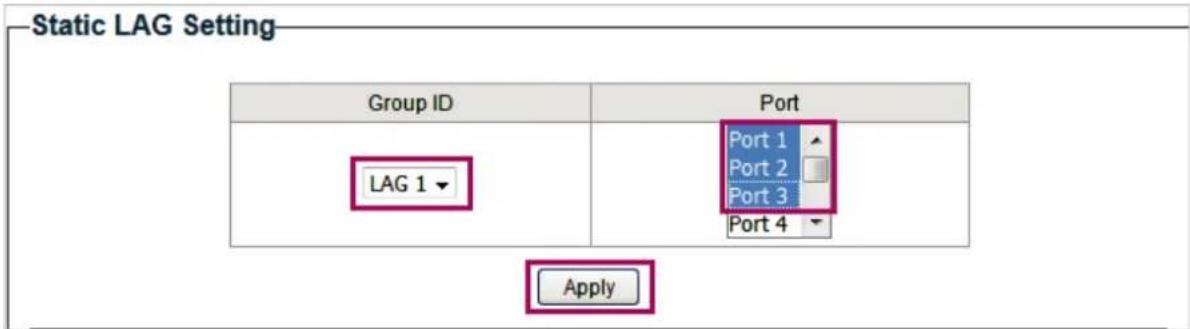

Choisissez le menu Switching > LAG pour charger la page suivante. Ajouter le port 1, le port 2 et le port 3 au LAG 1. Cliquez sur Apply.

Figure 5-6 Configuration LAG

6

Annexe : Paramètres par défaut

Les paramètres par défaut du port sont répertoriés dans le tableau suivant

Table 6-1 Paramétres par défaut de la configuration du port

Paramètre	Paramètre par défaut
Status	Enabled
Speed/Duplex	Auto
Flow Control	Off

Les paramétres par défaut d'IGMP Snooping sont répertoriés dans le tableau suivant.

Table 6-2 Paramétres par défaut de la configuration d'IGMP Snooping

Paramètre	Paramètre par défaut
IGMP Snooping	Enable
Report Message Suppression	Disable

Les paramètres par défaut du LAG sont répertoriés dans le tableau suivant.

Table 6-3 Paramètres par défaut de la configuration LAG

Paramètre	Paramètre par défaut
Group ID	LAG 1

Part 4

Surveillance _Monitoring

Chapitres

1. Surveillance
2. Affichage des statistiques des ports
3. Configuration du miroir de port
4. Câbles d'essai
5. Configuration de la prévention des boucles
6. Annexe : Paramétres par défaut

1 Surveillance

1.1 Aperçu

Avec la fonction de surveillance, vous pouvez surveiller le traffic sur le commutateur.

1.2 Fonctionnalités prises en charge

Port Statistics

Port Statistics est utilisé pour afficher les informations de chaque port, ce qui vous permet de surveiller le traffic et de localiser les défauts rapidement.

Port Mirror

Port Mirror est utilisé pour surveiller le traffic réseau en envoyant des copies de paquets entrants et sortants à partir d'un ou plusieurs ports (mirrored ports) vers un port spécifique (mirroring port). En général, le mirroring port est connecté à un dispositif de diagnostic de données, qui est utilisé pour analyser les paquets en miroir pour la surveillance et le dépannage du réseau.

Test de cable

Ce commutateur fourit un test de cable pour diagnostique l'etat de connexion du cable connecté à l'interrupteur et la distance à l'emplacement du problème, ce qui vous permet de localiser et de diagnostique le point de problème du réseau.

Loop Prevention

Avec la fonctionnalité loop prevention activée, le commutateur peut détecter les boucles à l'aide de paquets de détction en boucle. Lorsqu'une boucle est détectée, le commutateur bloque automatiquement le port correspondant.

2 Affichage des statistiques des ports

Choisissez le menu Monitoring > Port Statistics pour charger la page suivante.

Figure 2-1 Affichage des statistiques des ports
-Port Statistics Info

Port	Status	Link Status	TxGoodPkt	TxBadPkt	RxGoodPkt	RxBadPkt
Port 1	Enabled	1000M Full	0	0	0	0
Port 2	Enabled	1000M Full	0	0	0	0
Port 3	Enabled	Link Down	0	0	0	0
Port 4	Enabled	Link Down	0	0	0	0
Port 5	Enabled	Link Down	0	0	0	0
Port 6	Enabled	1000M Full	0	0	0	0
Port 7	Enabled	Link Down	0	0	0	0
Port 8	Enabled	Link Down	0	0	0	0
Port 9	Enabled	Link Down	0	0	0	0
Port 10	Enabled	Link Down	0	0	0	0
Port 11	Enabled	Link Down	0	0	0	0
Port 12	Enabled	Link Down	0	0	0	0
Port 13	Enabled	Link Down	0	0	0	0
Port 14	Enabled	Link Down	0	0	0	0
Port 15	Enabled	Link Down	0	0	0	0
Port 16	Enabled	Link Down	0	0	0	0

Refresh Clear Help

Vous pouvez consulter les statistiques de chaque port. Vous pouvez cliquer sur Clear pour effacer les données, vous pouvez également cliquer sur Refresh pouractualiser les données.

Port	Affiche le numéro de port du commutateur.
Status	Affiche si le port est activé ou désactivé.
Link Status	Affiche l'état de lien du port.
TxGoodPkt	Affiche le nombre de paquets transmis sur le port
TxBadPkt	Affiche le nombre de paquets d'erreur transmis sur le port.
RxGoodPkt	Affiche le nombre de paquets reçus sur le port
RxBadPkt	Affiche le nombre de paquets d'erreur reçus sur le port.

User Guide 37

Note:

• Les images avec plus de 1518 octets, moins de 64 octets ou avec une mauvaise série de vérification des images (Frame Check Sequence) sont enregistrées sous la forme de BadPkts.
• En raison de la caractéristique de support du cadre jumbo, les cadres avec plus de 1518 octets et moins de 10000 octets seront enregistrés comme GoodPkts et BadPkts en même temps, et peuvent être transmis normalement.

3

Configuration du miroir de port

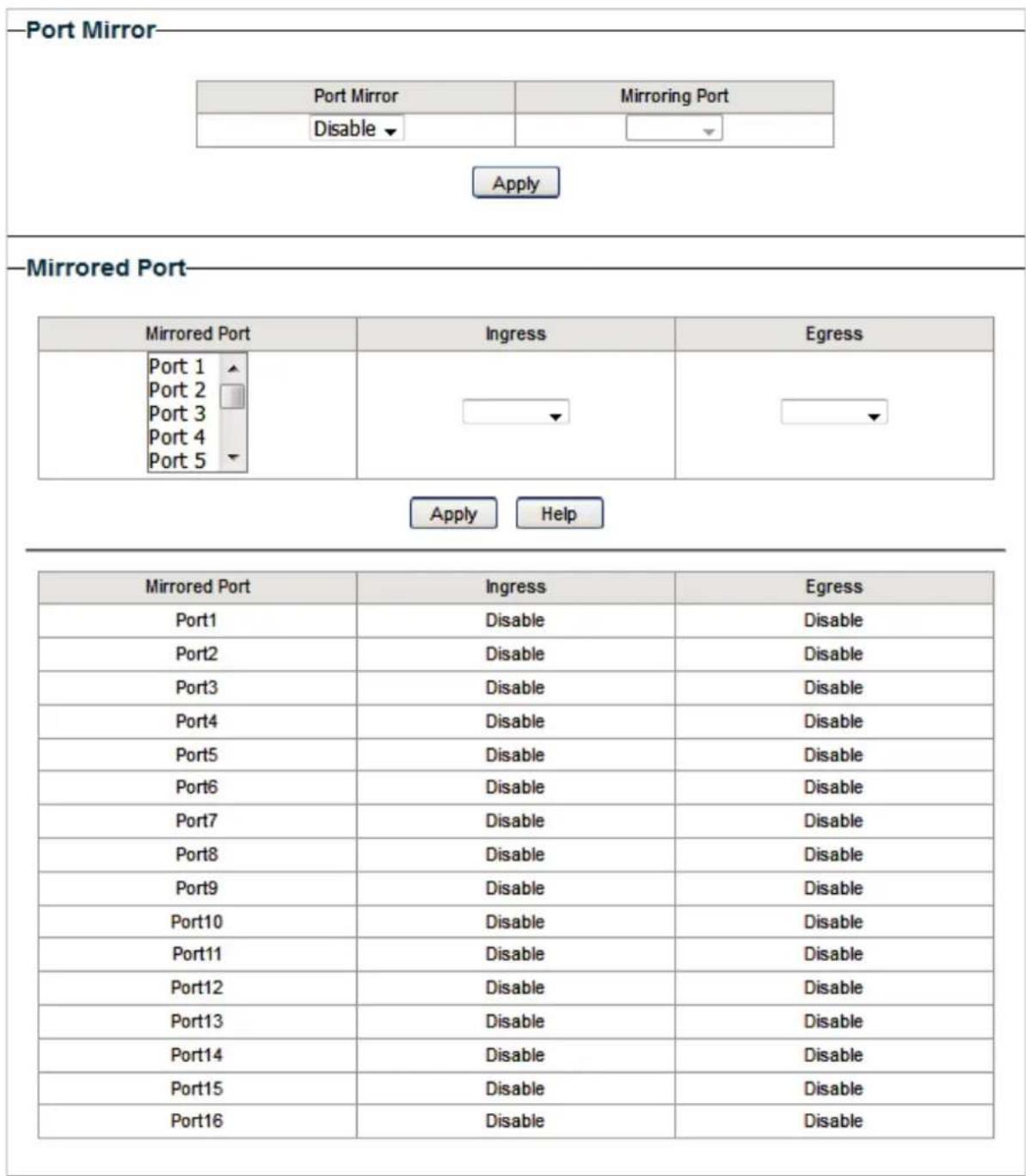

Choisissez le menu Monitoring > Port Mirror pour charger la page suivante.

Figure 3-1 Configuration Port Mirror

Procedez comme suit pour configurer le miroir de port :

1) Activez la fonction miroir de port globalement. Spécifiez un port de mise en miroir. Cliquez sur Apply.

Port Mirror

Activer ou désactiver la fonctionnalité miroir de port globalement.

Mirroring Port

Sélectionnez un port comme port de mise en miroir. Trafic passant par le miroir les ports seront reflétés dans le mirroring port.

2) Sélectionnez un ou plusieurs ports en miroir, activez ou désactivez les paquets d'entrée et les paquets d'évacuation à reflérer pour les ports. Cliquez sur Apply.

Mirrored Port	Sélectionnez un ou plusieurs ports comme ports en miroir. Trafic passant par les ports en miroir seront reflétés au port de mise en miroir.
Ingress	Pour chaque port, sélectionnez si les paquets d'entrée sont en miroir. Avec cette option activée, les paquets reçus par le port seront copiés dans le miroir port. Avec cette option désactivée, les paquets reçus par le port ne sera pas copié dans le port de mise en miroir.
Egress	Pour chaque port, sélectionnez si les paquets d'évacuation sont en miroir. Avec cette option activée, les paquets envoyés par le port seront copiés dans la mise en miroir Port. Cette option désactivée, les paquets envoyés par le port ne seraient pas copié dans le port de mise en miroir.

3) Dans le tableau ci-dessous, vous pouvez vérifier le résultat de configuration port mirroring.

Note:

Les portes membres du LAG ne peuvent pas etre definis comme un port de mise en miroir ou un port en miroir.

4 Test de cables

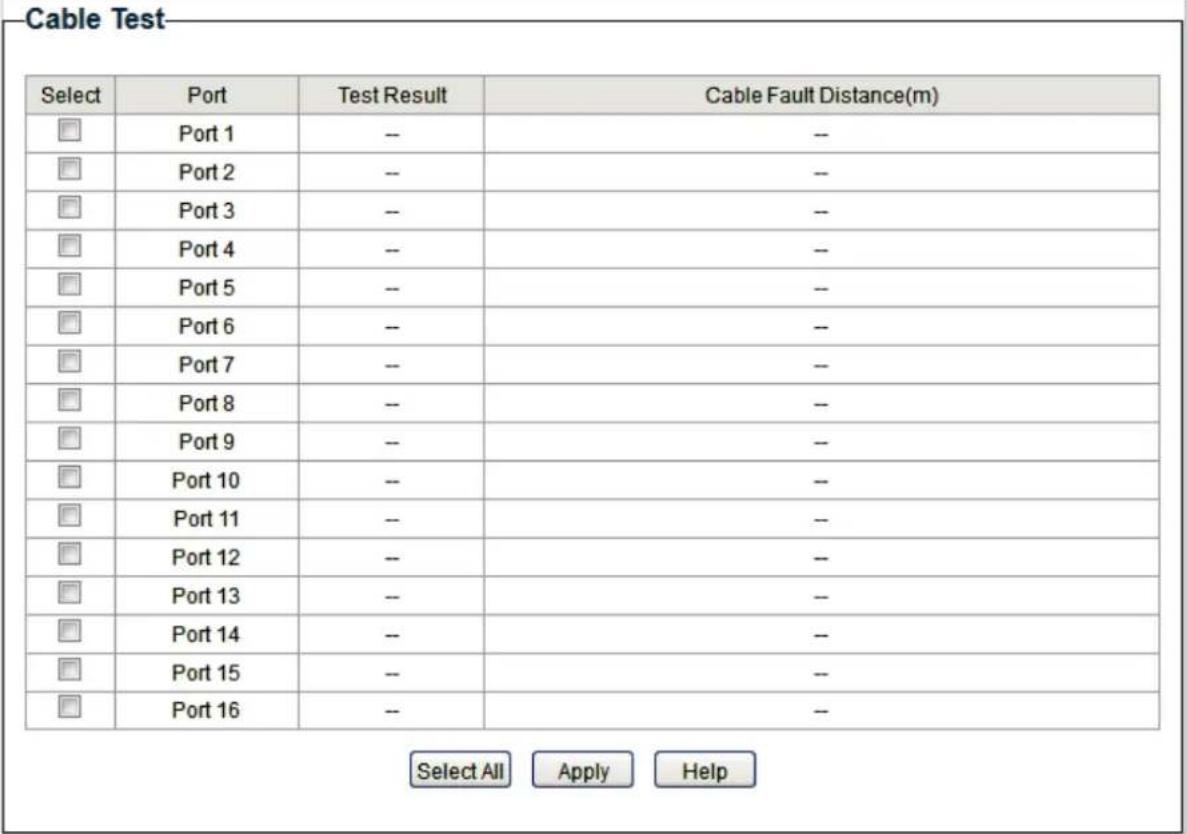

Choisissez le menu Monitoring > Cable Test pour charger la page suivante.

Figure 4-1

Suivez les étapes suivantes pour diagnostique le cable :

1. Sélectionnez les ports souhaités pour le test. Cliquez sur Apply pour tester les cables connectés aux portes selectionnées.
   1) Verifier les résultats du test dans le tableau.

Port	Affiche le numéro de port.
Résultat du test	Affiche l'état de connexion des cables. Les résultats des tests incluent Normal, Fermer (ou Court), Ouvrir et Crosstalk. Normal: Le cable est connecté normalement. Fermer (ou Court): Un court-circuit est causé par un contact anormal de fils dans le cable. Ouvrir: Aucun pérophérique n'est connecté à l'autre extrémité ou la connexion est Cassé. Crosstalk: Inadéquation de l'impédance due à la mauvaise qualité du cable.
Cable Fault	Si l'état de connexion est normal, affiche ici la longueur du cable.
Distance (m)	Si l'état de connexion est Proche (ou Court), Ouvrir ou Crosstalk, ici s'affiché la longueur du port jusqu'àu point de problème.

5 Configuration de la prévention des boucles

Choisissez le menu Monitoring > Loop Prevention pour charger la page suivante.

Procedez comme suit pour configurer loop prevention:

1) Activer ou désactiver la prévention des bouches.

Loop Prevention

Activer ou désactiver la fonctionnalité de prévention des bouches.

2) Cliquez sur Apply.

6

Annexe : Paramètres par défaut

Paramètres par défaut de Port Mirror sont répertoriés dans le tableau suivant.

Table 6-1 Paramétres par défaut de Port Mirrror

Paramètre	Paramètre par défaut
Port Mirror	Déspectiver

Paramétres par défaut de Loop Prevention sont répertoriés dans le tableau suivant.

Table 6-2 Paramétres par défaut de Loop Prevention

Paramètre	Paramètre par défaut
Loop Prevention	Activer

Part 5

Configuration VLAN

Chapitres

1. Aperçu
2. Configuration de MTU VLAN
3. Configuration du VLAN basé sur le port
4. Configuration du VLAN 802.1Q
5. Exemple de configuration pour 802.1Q VLAN
6. Annexe : Paramétres par défaut

1 Aperçu

VLAN (Virtual Local Area Network) est une technique de réseau qui résout les problèmes de radiodiffusion dans les réseaux locaux. Il est généralement appliqué dans les occasions suivantes:

■ Restreindre le domaine de diffusion : la technique VLAN divise un grand réseau local en plusieurs VLAN, et tout le traffic VLAN reste dans son VLAN. Il réduit l'influence du traffic de diffusion dans le réseau Layer 2 à l'ensemble du réseau.
Pour améliorer la sécurité du réseau : les périhériques de différents VLAN ne peuvent pas obtenir la communication de la couche 2, et les utilisateurs peuvent donc regrouper et isoler les périhériques pour améliorer la sécurité du réseau.
Pour une gestion plus facile : les apparêils de groupe VLANs logiquement au lieu de physiquement, de sorte que les apparêils dans le même VLAN n'ont pas besoin d'être situés au même endroit. Il facilité la gestion des apparêils dans le même groupe de travail, mais situé dans des endroits différents.

Il existe 3 types de modes VLAN pris en charge sur le commutateur :

MTU VLAN

MTU VLAN (Multi-Tenant Unit VLAN) définit un port de liaison qui constituya plusieurs VLAN avec chacun des autres ports. Chaque VLAN contient deux ports, le port de liaison vers le haut et l'un des autres ports du commutateur, de sorte que le péripérisque connecté au port de liaison vers le haut peut communiquer avec le péripérisque connecté à n'importe quel autre port, mais les péripérisques connectés à d'autres ports ne peuvent pas communiquer les uns avec les autres.

■Port Based VLAN

Les VLANs sont divisés en fonction des ports. En mode VLAN base sur le port, chaque port ne peut être ajouté qu'à un VLAN.

802.1Q VLAN

Le protocole IEEE 802.1Q définit un nouveau format de cadre de données VLAN (Tagged Frame). Comme le montre la figure suivante, par rapport au cadre de données Ethernet traditionnel (Cadre non marqué), le cadre de données VLAN (Tagged Frame) ajoute une balise VLAN.

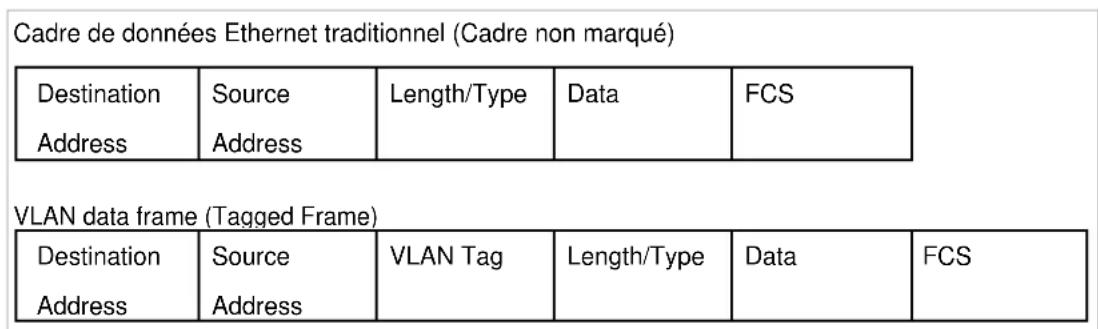

Figure 1-1 Cadre de données non étiqueté et marqué

Lors de la réception d'un paquet marqué, le commutateur vérifie le VID (VLAN ID) contenu dans la balise VLAN pour déterminer àquel VLAN le paquet apparient.

Lors de la réception d'un paquet non marqué, le commutateur insérera d'abord une balise VLAN dans le paquet, en utilisant le PVID (Port VLAN ID) du port comme vid, puis le transférer comme paquet marqué.

Note:

• Le commutateur fonctionne en un seul et unique mode VLAN à tout moment. Lorsqu'un mode VLAN spécifique est activé, les deux autres modes VLAN seront désactivés automatiquement et la configuration VLAN correspondante sera perdue.
• Le commutateur prend en charge jusqu'à 32 VLANs simultanément.

2 Configuration de MTU VLAN

Choisissez le menu VLAN > MTU VLAN pour charger la page suivante.

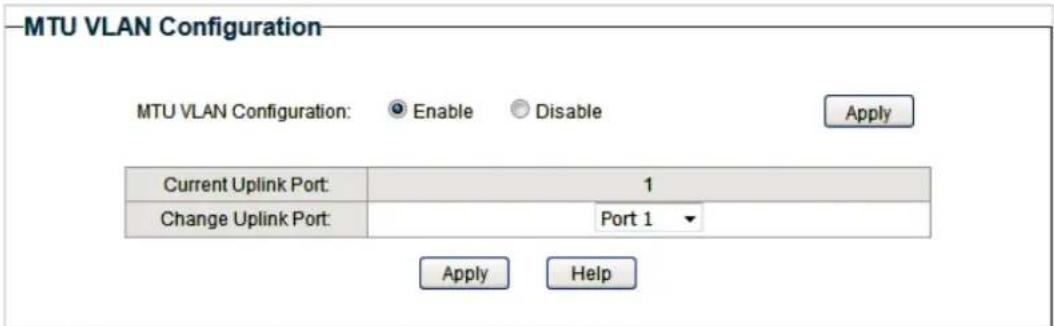

Figure 2-1 Configuration du MTU VLAN

Procedez comme suit pour configurer MTU VLAN :

1) Sélectionnez la configuration MTU VLAN comme Enable. Cliquez sur Apply.

MTU VLAN Configuration

Activer ou désactiver le mode VLAN MTU.

2) Dans le tableau ci-dessous, modifiez le port de liaison vers le haut de la liste déroulante en fonction de vos besoin. Cliquez sur Apply.

Change Uplink Port

Sélectionnez le port de liaison vers le haut souhaité dans la liste déroulante. Le port uplink, construit plusieurs VLANs avec chacun des autres ports.

3

Configuration du VLAN basé sur le port

Choisissez le menu VLAN > Port Based VLAN pour charger la page suivante.

Figure 3-1 Configuration du Port Based VLAN

Suivez ces étapes pour configurer port based VLAN :

1) Sélectionnez le port based VLAN Comme Enable. Cliquez sur Apply.

Port Based VLAN configuration

Activer ou désactiver le mode port based VLAN.

2) Sélectionnez l'ID pour le VLAN et les ports à ajouter au VLAN. Cliquez sur Apply.

VLAN ID	Sélectionnez l'ID pour le VLAN auquel vous souhaitez ajouter des ports.
Member	Sélectionnez les ports à ajouter au VLAN.

3) Dans le tableau ci-dessous, vous pouvez vérifier le résultat de configuration de VLAN basé sur le port. Vous pouvez supprimer un VLAN comme vous le souhaitez en selectionnant le VLAN et en cliquant sur Delete.

Note:

• Par défaut, tous les ports sont ajoutés à VLAN 1.
• Une fois qu'un port est ajoute à un autre VLAN, il est supprimé automatiquement du VLAN d'origine.
• Une fois qu'un port est terminé de tous les autres VLAN, il est ajusté automatiquement à VLAN 1.
• VLAN 1 inclut au moins un port et ne peut pas être supprimé.

4

Configuration du VLAN 802.1Q

Pour compléter la configuration 802.1Q, précédez comme suit :

1. Configurez le VLAN, y compris la creation d'un VLAN et l'ajout des ports au VLAN.
   1) Configurer le PVID.

4.1 Configuration du VLAN

Choisissez le menu VLAN > 802.1Q VLAN pour charger la page suivante.

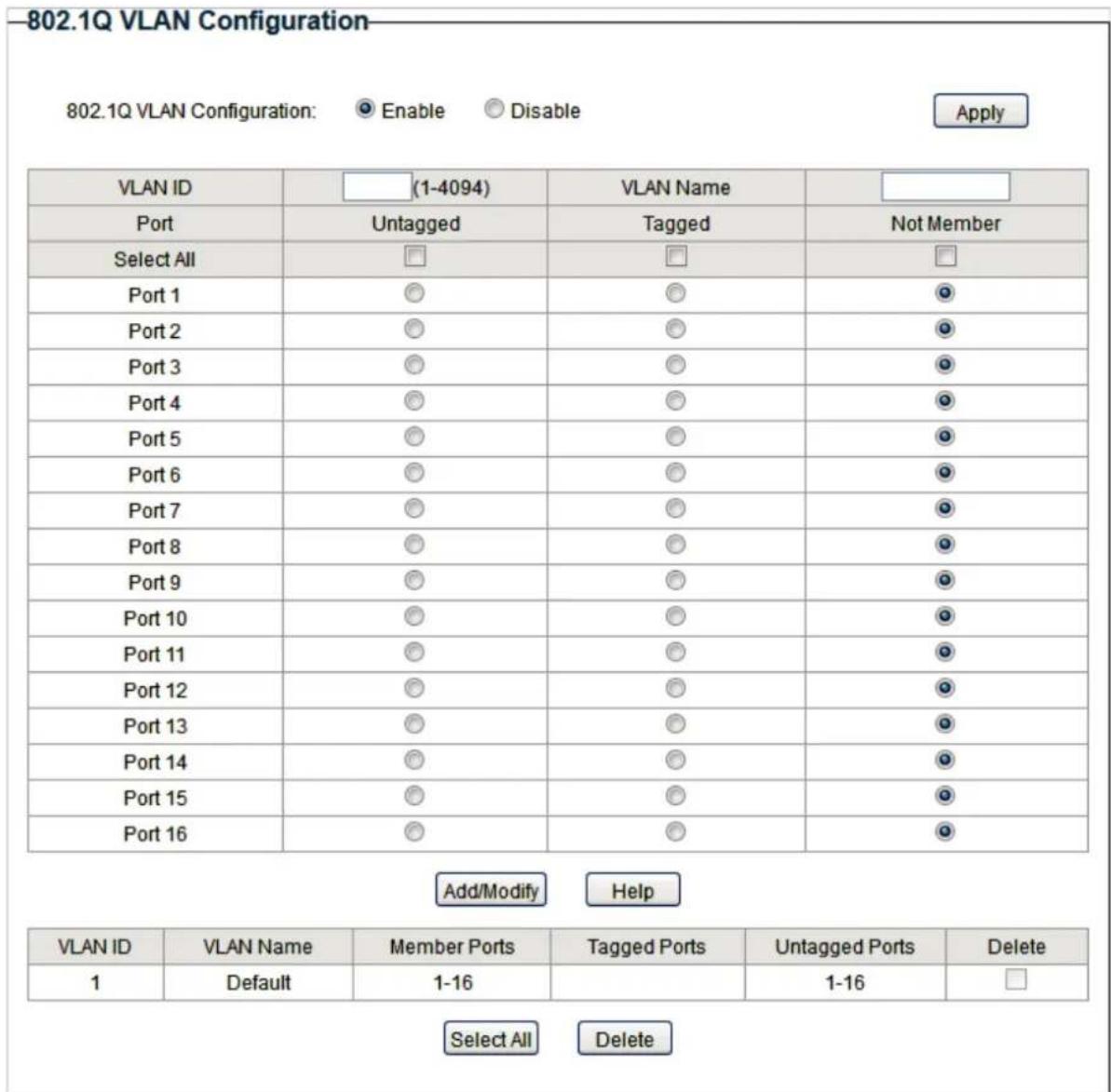

Figure 4-1 Configuration 802.1Q VLAN

Procedez comme suit pour configurer le VLAN :

1) Sélectionnez la configuration VLAN 802.1Q comme Enable. Cliquez sur Apply.

802.1Q VLAN	Activez ou désactiver le mode VLAN
	802.1Q.
Configuration

2) Entre un ID VLAN et un nom VLAN pour identification. Sélectionnez respectivement les ports non marqués et les ports marqués à ajouter au VLAN créé en fonction de la topologie réseau. Cliquez sur Add/Modify.

VLAN ID	Entrez un ID VLAN, qui ranges de 1 à 4094.
VLAN Name	Entrez un nom VLAN pour identification. Le nom VLAN ne doit pas être plus 10 caractères à l'aide de chiffres, de lettres, de traits d'union et souligne uniquement.
Untagged / Tagged / Not Member	Définir le port comme un port non marqué, comme un port marqué ou non en tant que port membre, dans le VLAN. Untagged: Sélectionnez la règle egress du port comme non marqué. Un non étiqueté le port transférera les cadres après la suppression des balises VLAN. Tagged: Sélectionnez la règle egress du port comme tagged. Un port marqué Intègre les balises VLANs. Not Member: Le port qui n'est pas séLECTIONné en tant que membre ne sera pas intégré dans le VLAN.

3) Dans le tableau ci-dessous, vous pouvez vérifier le résultat de configuration de 802.1Q VLAN. Vous pouvez supprimer un VLAN comme vous le souhaitez en selectionnant le VLAN et en cliquant sur Delete.

Note:

• Par défaut, tous les ports sont ajoutés à VLAN 1.
• Le port ne peut être terminé de VLAN 1 que lorsque le port est également membre des autres VLAN.
• Une fois qu'un port est terminé de tous les VLAN actuels, il est ajusté automatiquement à VLAN 1.
• VLAN 1 ne peut pas être supprimé

4.2 Configuration du PVID

Choisissez le menu VLAN > 802.1Q PVID Setting pour charger la page suivante.

-802.1Q VLAN PVID Settings

Select	Port	PVID
□		□
□	Port 1	1
□	Port 2	1
□	Port 3	1
□	Port 4	1
□	Port 5	1
□	Port 6	1
□	Port 7	1
□	Port 8	1
□	Port 9	1
□	Port 10	1
□	Port 11	1
□	Port 12	1
□	Port 13	1
□	Port 14	1
□	Port 15	1
□	Port 16	1

Apply

Help

Procedez comme suit pour configurer le PVID :

1) Sélectionnéz les ports et définisseez le PVID pour les ports.

PVID

Définisse le PVID pour les ports. Le PVID varie de 1 à 4094.

2) Cliquez sur Apply.

Figure 4-2 Configuration de 802,1 Q PVID

Note:

La configuration PVID n'entrella en vigueur que lorsque le mode VLAN 802.1Q est activé.
- •Voupez spécifier un PVID uniquement lorsque le VLAN correspondant existe.

5 Exemple de configuration pour VLAN 802.1Q

5.1 Exigences du réseau

Comme le montre le chiffre suivant, une entreprise compte deux départements. Les hôtes du même département sont situés à des endroits différents et connectés à différents commutateurs respectivement.

Il est nécessaire que :

■ Les hôtes des deux départements peuvent acceder à Internet.
■ Les hôtes du même département peuvent communiquer entre eux, mais les hôtes de différents départements ne peuvent pas.

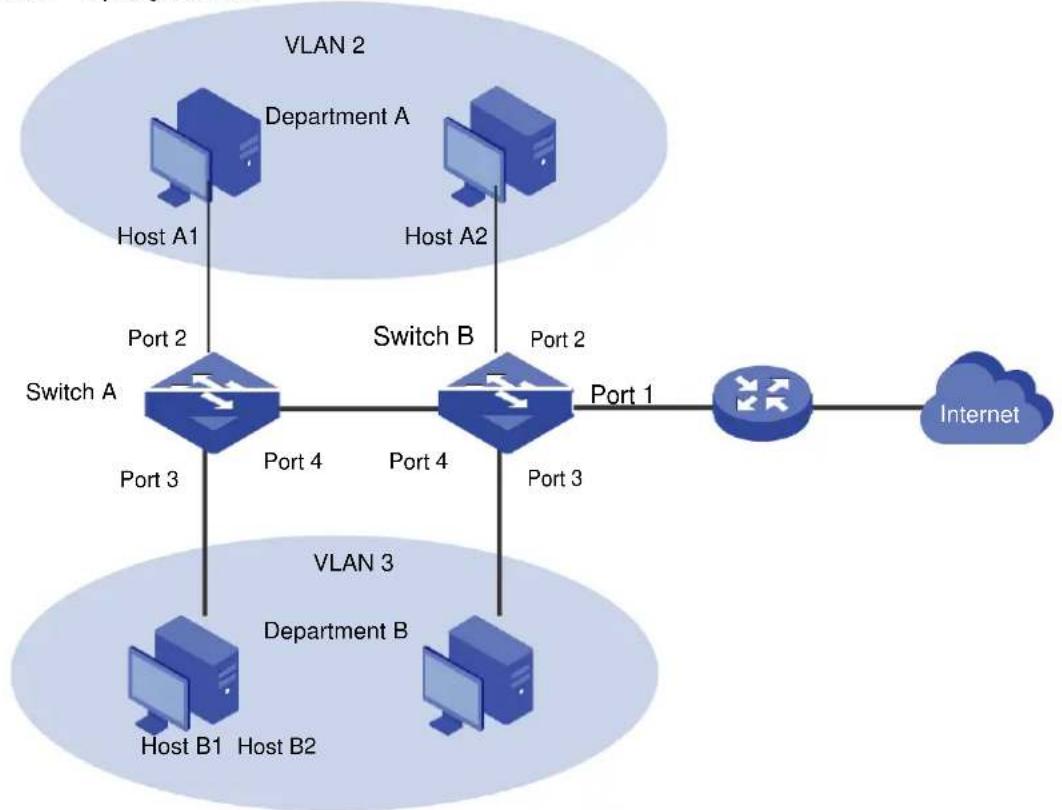

Figure 5-1 Topologie réseau

5.2 Schéma de configuration

Pour implémenter les exigences ci-dessus, configurez le VLAN 802.1Q sur les deux commutateurs.

• Créer VLAN 2. Sur le commutateur A, ajoutez le port 2 et le port 4 à VLAN 2, tandis que sur le commutateur B, ajoutez le port 1, le port 2 et le port 4 à VLAN 2.

• Creer VLAN 3. Sur le commutateur A, ajoutez le port 3 et le port 4 du commutateur A à VLAN 3, tandis que sur le commutateur B, ajoutez le port 1, le port 3 et le port 4 à VLAN 3.
  ■ Configurez le VLAN 1 par défaut pour vous assurer que le routeur peut communiquer avec tous les ports des deux commutateurs.

Les tableaux 5-1 et 5-2 montrent les configurations des VLANs sur chaque commutateur.

Table 5-1 Relations entre ports et VLANs sur les commutateurs A et commutateur B.

Switch	Ports du VLAN 1	Ports du VLAN 2	Ports du VLAN 3
Switch A	2,3,4	2,4	3,4
Switch B	1,2,3,4	1,2,4	1,3,4

Table 5.2 Relation entre les ports et leur PVID

Switch	Port	Egress Rule	PVID
Switch A	2	Untagged	2
	3	Untagged	3
	4	Tagged	1
Switch B	1	Untagged	1
	2	Untagged	2
	3	Untagged	3
	4	Tagged	1

Note:

Si un port est connecté à des terminaux comme les ordinateurs, ajoutez le port aux VLAN correspondants en tant que port non marqué, car les péripériques terminaux ne supportent généralement pas les balises VLAN.

5.3 Étapes de configuration

Démontrée avec TL-SG1016PE, la section suivant fournit des étapes de configuration. Les étapes de configuration des deux commutateurs sont similaires. Ici, nous prenons Switch A par exemple.

1) Choisissez le menu VLAN > 802.1Q VLAN pour charger la page suivante. Sélectionnez 802.1Q Configuration VLAN en tant que Enable. Cliquez sur Apply.

Figure 5-2 Configuration 802.1Q VLAN

2) Choisissez le menu VLAN > 802.1Q VLAN pour charger la page suivante et créé VLAN 2. Spécifier l'ID VLAN comme 2, ajouter le port 2 au VLAN en tant que port untagged port, et ajouter le port 4 au VLAN comme un port tagged (port d'interconnexion) Cliquez sur Add/Modify.

Figure 5-3 Creation de VLAN 2 et ajout de ports au VLAN

3) Choisissez le menu VLAN > 802.1Q VLAN pour charger la page suivante et créé VLAN 3. Spécifier l'ID VLAN comme 3, ajouter le port 3 au VLAN en tant que port untagged, et ajouter le port 4 au VLAN comme un port tagged. Cliquez sur Add/Modify.

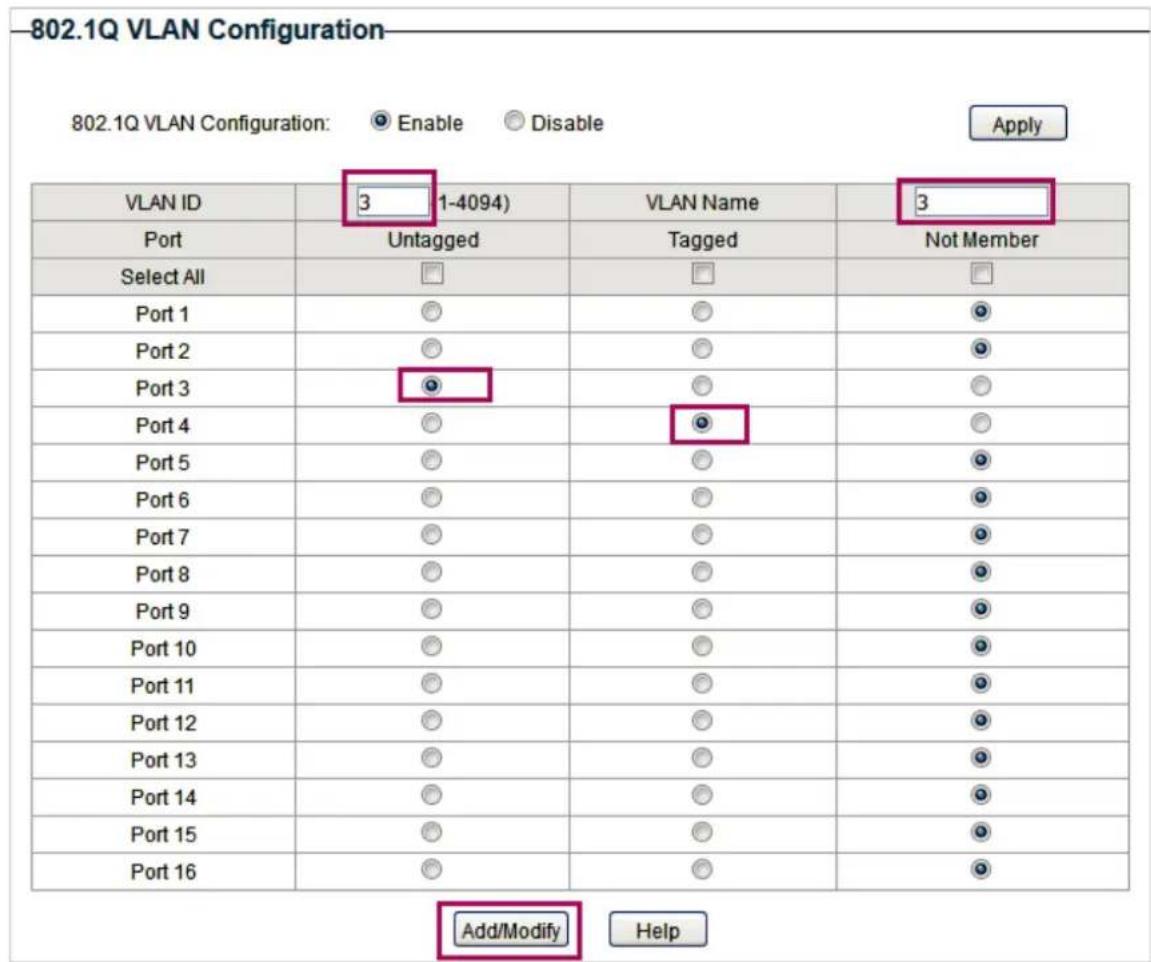

Figure 5-4 Creation de VLAN 3 et ajout de ports au VLAN

4) Choisissez le menu VLAN > 802.1Q VLAN PVID Setting pour charger la page suivante. Spécifier le PVID du port 2 comme 2, puis cliquer Apply. Spécifier le PVID du port 3 comme 3 et cliquerApply.

Figure 5-5 Configuration de 802,1 Q PVID

6

Annexe: Paramètres par défaut

Les paramètres par défaut de VLAN sont répertoriés dans les tableaux suivants.

Paramétres par défaut du tableau 6-1 de la configuration VLAN MTU

Paramètre	Paramètre par défaut
MTU VLAN Configuration	Disable

Paramétres par défaut du tableau 6-2 de la configuration VLAN basée sur le port

Paramètre	Paramètre par défaut
Port Based VLAN Configuration	Enable
VLAN ID	1
VLAN Member Port	1-5

Tableau 6-3Défoulmes de la configuration VLAN 802.1Q

Paramètre	Paramètre par défaut
802.1Q VLAN Configuration	Disable

Configuration PVID par défaut du tableau 6-4 de la configuration VLAN PVID 802.1Q

Paramètre	Paramètre par défaut
PVID	1

Part 6

Configuration de la QoS

Chapitres

1. Qos
2. Configuration de QoS de base
3. Configuration du contrôle de bande passante
4. Configuration du contrôle des tempêtes
5. Exemple de configuration pour QoS de base
6. Annexe : Paramétres par défaut

C

C

2.1 Configuration de QoS en mode port

Choisissez le menu QoS > QoS Basic pour charger la page suivante.

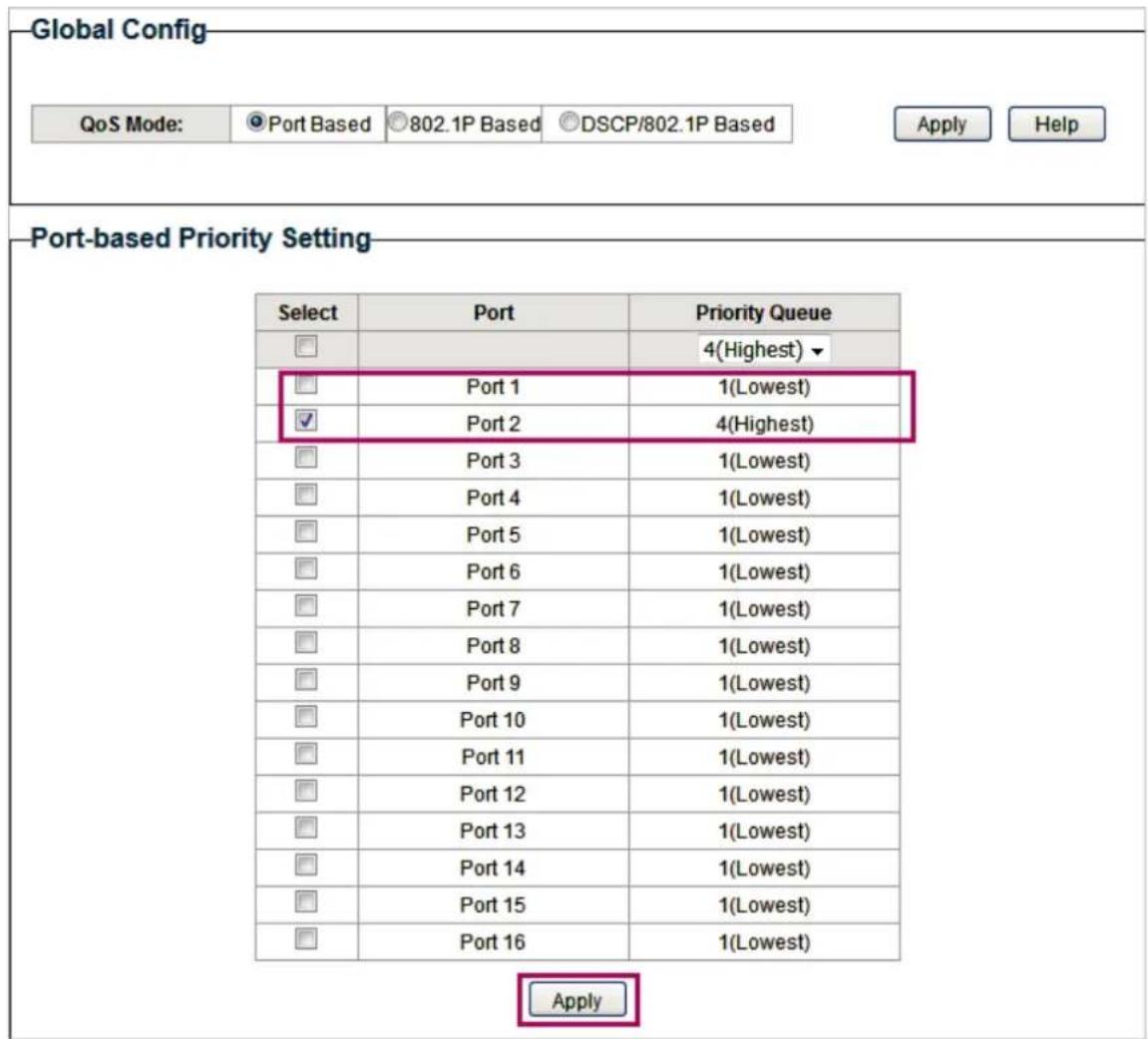

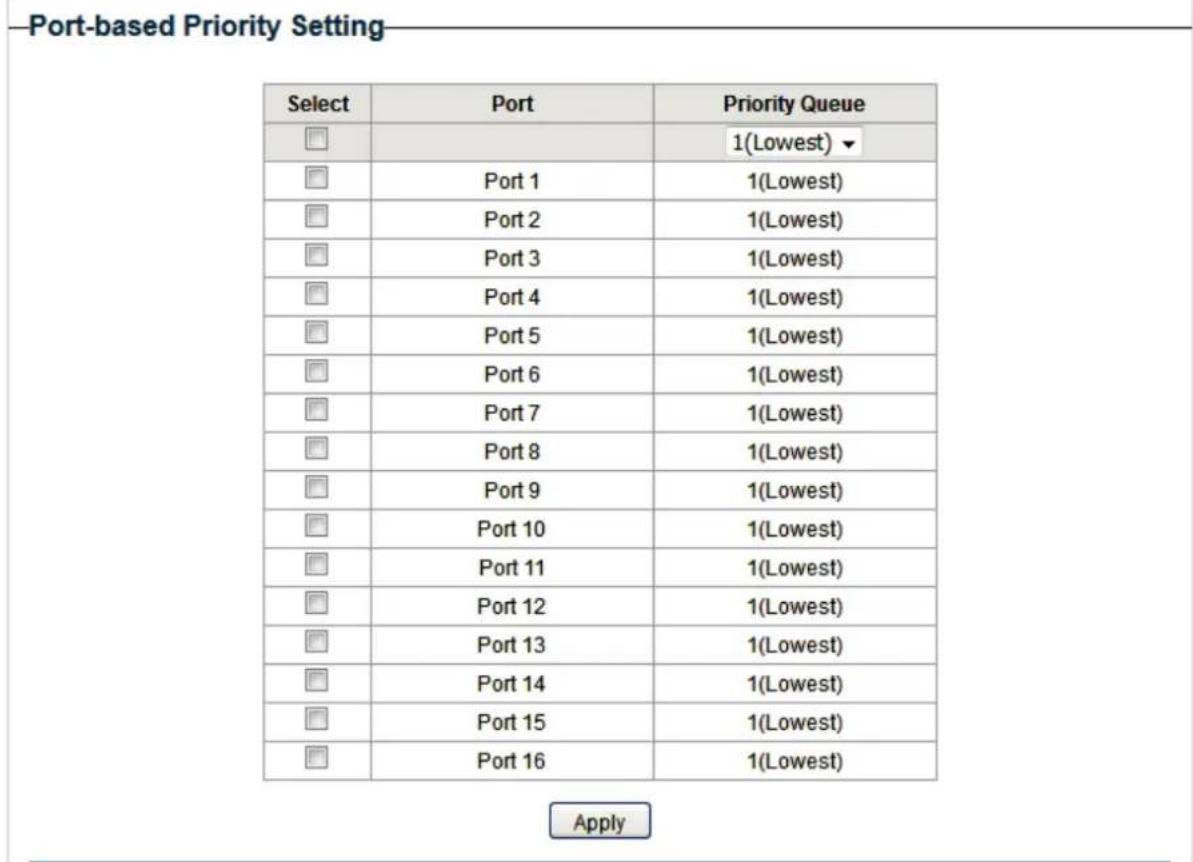

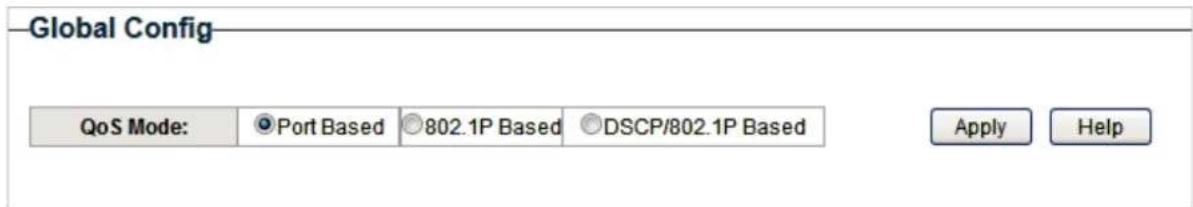

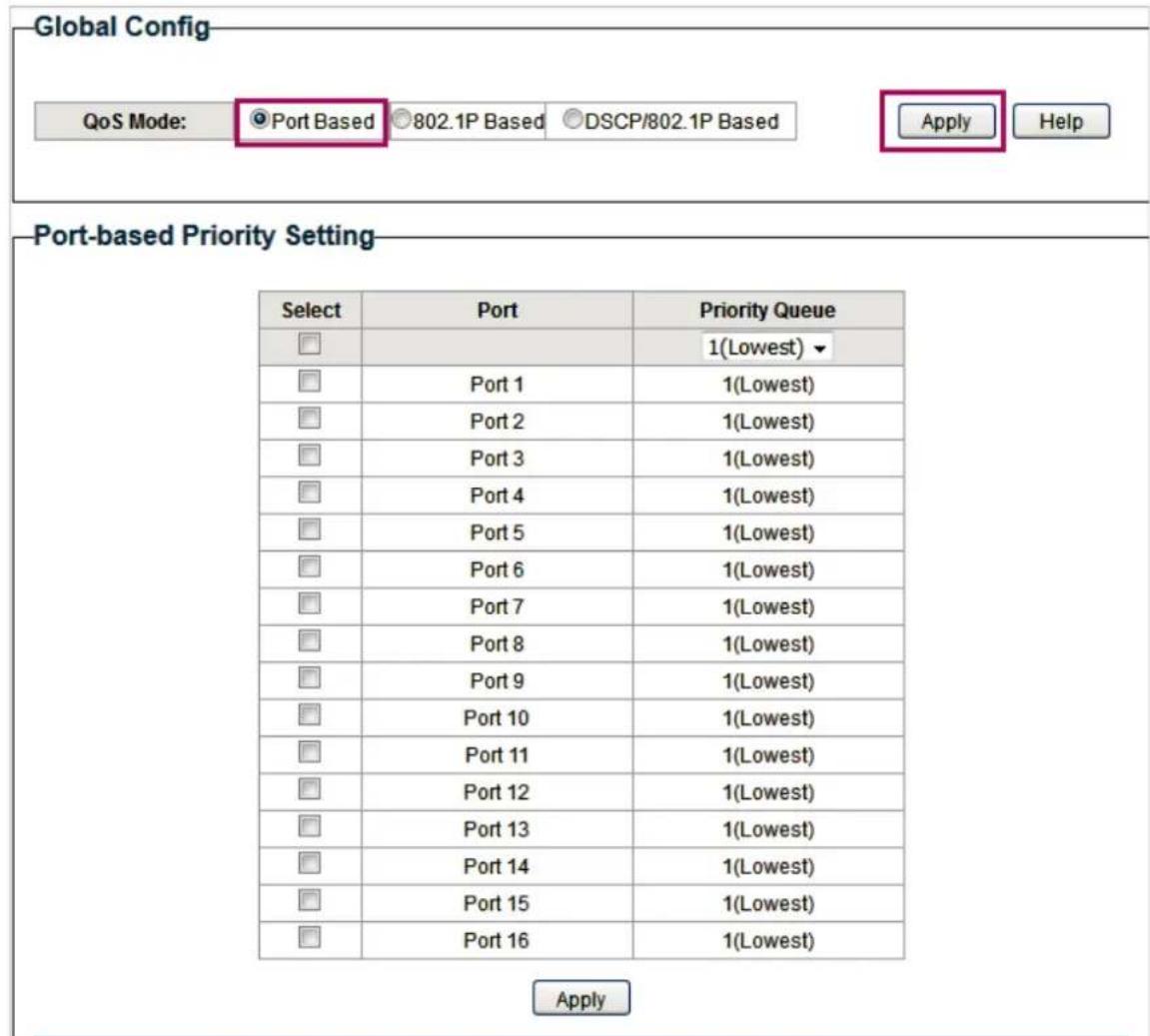

Figure 2-1 Configuration du QoS de base en mode port

Procedez comme suit pour configurer QoS en mode port :

1) Dans la section Configuration globale, Sélectionnez le mode QoS en fonction du port. Cliquez sur Apply

QoS Mode Sélectionner le mode QoS.

Port Based: En mode port, le commutateur priorise les paquets en fonction de leurs ports d'entrée,quel que soit le champ de paquets ou le type.

2) Dans le Port-based Priority Setting, Sélectionnez les ports souhaités et spécifie la fil d'attente prioritaire pour les ports. Cliquez sur Apply.

Priority Queue

Spécifiez la file d'attente prioritaire à laquelle les paquets du port sont mappés. Les priorités sont étiquétées comme 1, 2, 3 et 4. Parmi eux, la plus grande valeur signifie la priorité supérieure.

2.2 Configuration de QoS en mode 802.1P

Choisissez le menu QoS > QoS Basic pour charger la page suivante.

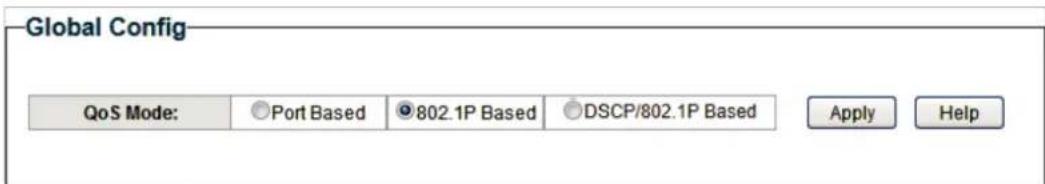

Figure 2-2 Configuration du QoS de base en mode 802.1P

Procedez comme suit pour configurer QoS en mode 802.1P:

1) Sélectionnéz le mode QoS en fonction de 802.1P.

QoS Mode Sélectionnez le mode QoS.

802.1P Base: En mode 802.1P, les paquets marqués sont mappés à 4 niveaux de priorité s'appuyant sur la valeur Pri dans l'étiquette 802,1 Q (lowest = 0, 1; Normal = 2, 3; Moyen = 4, 5; Le plus élevé = 6, 7).

Le commutateur ne priorise que les paquets Balise VLAN,quel que soit l'en-tete IP des paquets.

2) Cliquez sur Apply.

2.3 Configuration de QoS en mode DSCP/802.1P

Choisissez le menu QoS > QoS Basic pour charger la page suivante.

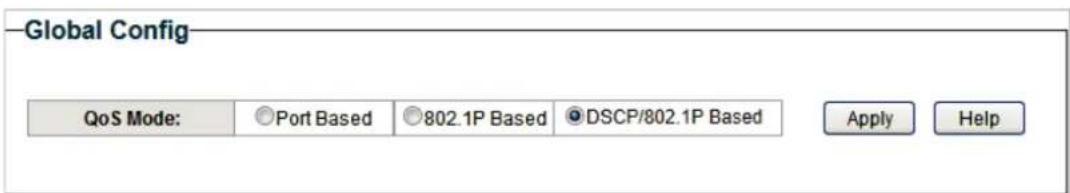

Figure 2-3 Configuration du QoS de base en mode DSCP/802.1P

Procedez comme suit pour configurer QoS en mode DSCP/802.1P:

1) Sélectionnez le mode QoS comme DSCP/802.1P Based.

QoS Mode Sélectionnez le mode QoS dans la liste déroulante.

DSCP/802.1P Based: En mode DSCP/802.1P, les paquets IP sont cartographié à 4 niveaux de priorité en fonction de la valeur DSCP (Lowest= 0-15; Normal = 16-31; Moyen = 32-47; Le plus élevé = 48-63). Le commutateur donne la priorité aux paquets avec en-tête IP basé sur la priorité DSCP d'abord. Ensuite, le commutateur priorise les paquets avec la balise VLAN, mais sans base d'en-tête IP sur le PRI Champ. Enfin, le commutateur priorise les paquets sans balise VLAN ou en-tête IP en fonction de la priorité portuaire.

2) Cliquez sur Apply.

3

Configuration Bandwidth Control

Choisissez le menu QoS > Bandwidth Control pour charger la page suivante.

Figure 3-1 Configuring Bandwidth Control

Bandwidth Control Setting
Select	Port	Ingress Rate(Kbps)	Egress Rate(Kbps)
		(0-1000000)	(0-1000000)
	Port 1	Unlimited	Unlimited
	Port 2	Unlimited	Unlimited
	Port 3	Unlimited	Unlimited
	Port 4	Unlimited	Unlimited
	Port 5	Unlimited	Unlimited
	Port 6	Unlimited	Unlimited
	Port 7	Unlimited	Unlimited
	Port 8	Unlimited	Unlimited
	Port 9	Unlimited	Unlimited
	Port 10	Unlimited	Unlimited
	Port 11	Unlimited	Unlimited
	Port 12	Unlimited	Unlimited
	Port 13	Unlimited	Unlimited
	Port 14	Unlimited	Unlimited
	Port 15	Unlimited	Unlimited
	Port 16	Unlimited	Unlimited

Procedez comme suit pour configurer le contrôle de bande passante :

1) Sélectionnez les ports souhaités et configurez le taux d'entrée et le taux d'évacuation pour les ports.

Taux d'entrée(Kbps)	Configurez la bande passante pour receiveoir des paquets sur le port. Si le taux de réception paquets sur le port dépasse le taux d'entrée, les paquets seront jetés.
Taux d'évacuation(Kbps)	Configurez la bande passante pour l'envoi de paquets sur le port. Si le taux d'envoi paquets sur le port dépasse le taux d'évacuation, les paquets seront jetés.

2) Cliquez sur Apply.

Note:

• Pour un port, la fonction de contrôle des taux d'entrée et la fonction de contrôle des tempêtes ne peuvent pas été activées en même temps. Si vous activez le contrôle des taux d'entrée pour un port, le contrôle de contrôle sera désactiver pour ce port automatiquement.
• Lorsque le taux d'évacuation est fixé pour un ou plusieurs ports, il est recommandé de désactiver le contrôle de début sur chaque port pour s'assurer que le commutateur fonctionne normalement.
  Pour les ports du même LAG, le contrôle de bande passante doit être configuré de la même manière pour assurer une agrégation de port reussie.

4

Configuration Storm Control

Choisissez le menu QoS > Storm Control pour charger la page suivante.

Procedez comme suit pour configurer le contrôle des tempêtes :

1. Sélectionnez les ports souhaités et configurez la limite de taux supérieure pour le transfert des paquets de diffusion, des paquets multidiffusion et des cadres UL (cadres unicast inconnus).

Status	Activer ou désactiver la fonction de contrôle des tempêtes pour le port.
Total Rate (Kbit/sec)	Spécifiez la limite de taux supérieure pour la réception des paquets sur le port. taux pour receivevoir les paquets sur le port dépasse le taux total, les paquets ser Jeté.
Inclus Storm transmission Le taux de type	Select pour filtrer la diffusion/multidiffusion/UL cadre dans le réseau. Si la des paquets choisis dépasse le taux total, les paquets seront Automatiquement rejeté pour éviter la tempête de diffusion en réseau. Il est multi- facultatif.
	UL-Frame: Si le traffic de paquets UL-Frame dépasse le taux sur le port, ils seront Jeté.
	Multidiffusion: Si le traffic de paquets multidiffusions dépasse le taux sur le port, ils seront Jeté.
	Diffusion: Si le traffic de paquets de diffusion dépasse le tarif sur le port, ils seront Jeté.

2) Cliquez sur Apply.

Note:

• Pour un port, la fonction de contrôle de tempête et la fonction de contrôle des taux d'entrée ne peuvent pas été activées en même temps. Si vous activez le contrôle des tempêtes pour un port, le contrôle des taux d'entrée sera désactiver automatiquement pour ce port.
• Pour les ports du même LAG, le contrôle des tempêtes doit être configuré de la même façon pour assurer une agrégation de ports réussie.

5 Exemple de configuration pour QoS de base

5.1 Exigences du réseau

Comme indiqué ci-dessous, le département RD et le département marketing peuvent acceder à Internet. En cas de congestion, le traffic de deux départements peut être transmis et le traffic du département marketing doit avoir préseance.

Figure 5-1 Topologie d'application QoS de base

RD Dept. Marketing Dept.

5.2 Schéma de configuration

Pour implémenter cette exigence, vous pouvez configurer QoS en mode port pour placer les paquets du département Marketing dans la file d'attente avec la priorité supérieure aux paquets du département RD. Suivez ces procédures pour configurer QoS en mode port.

1. Activer le mode basé sur le port.
2. Carte du port 1 et du port 2 aux différentes files d'attente prioritaires.

Demontrée avec TL-SG1016PE, la section suivante fournit des étapes de configuration.

5.3 Étapes de configuration

1. Choisissez le menu QoS > QoS Basic pour charger la page suivante. Dans la section Configuration globale, Sélectionnéz le mode QoS en tant que port base. Cliquez sur Appliquer.

Figure 5-2 Configuration du QoS de base en mode port

Figure 5-3 Etabir des priorités différentes pour le port 1 et le port 2

Les paramètres par défaut de la configuration de base QoS sont répertoriés dans le tableau suivant.

Paramétres par défaut du tableau 6-1 de la configuration de base QoS

Parameter	Default Setting
QoS Mode	DSCP/802.1P Based
Priority Queue	1 (Lowest)

Les paramètres par défaut de la configuration de contrôle de bande passante sont répertoriés dans le tableau suivant.

Tableau 6-2Défêtres de la configuration du contrôle de bande passante

Parameter	Default Setting
Ingress Rate (Kbps)	Unlimited
Egress Rate (Kbps)	Unlimited

Les paramètres par défaut de la configuration Storm Control sont répertoriés dans le tableau suivant.

Tableau 6-3Défêtet des paramètres de la configuration du contrôle des tempêtes

Parameter	Default Setting
Status	Disable
Total Rate (Kbit/sec)	Unlimited

Partie 7

Configuration du PoE

(Uniquement pour certains apparcils)

Chapitres

1. Aperçu
2. Configuration du PoE
3. Configuration de la récapération automatique PoE
4. Annexe : Paramètres par défaut

1 Vue d'ensemble

Note:

La fonction PoE n'est disponible que sur certains apparciels. Pour vérifier si votre apparéil prend en charge cette fonctionnalité, reportez-vous à la feuille de données.
- La configuration PoE n'est disponible que sur certains appareils. Pour vérifier si votre apparéil prend en charge cette fonctionnalité, reportez-vous à l'interface Web réelle.

PoE (Power over Ethernet) est une fonction d'alimentation à distance. Avec cette fonction, le commutateur peut fournir de l'énergie aux appareils connectés sur des cables à paires torsadées.

Certain appareils tels que les téléphones IP, les points d'accès (AP) et les caméras peuvent être situés loin de la source d'alimentation ac en utilise réelle. PoE peut fournir de l'énergie pour ces-appareils sans avoir besoin de déployer des cables d'alimentation. Cela permet à un seul cable de fournir à la fois la connexion de données et l'énergie électrique pour l'appareil.

■ PSE

L'équipment d'approvisionnement en énergie (PSE) est un dispositif qui fournit de l'énergie pour les péripériques via cable Ethernet, par exemple, le commutateur PoE. PSE peut détecter les et déterminer les exigences de puissance du péripérique.

PD

Powered device (PD) is an appareil recevant de 1'energie du PSE, par exemple, les téléphones IP et les points d'accès. Selon que les sont conformes à la norme IEEE, ils peuvent être classés dans des standard et des non standard. Seuls les Appareils standard peuvent être alimentés via des commutateurs TP-Link PoE.

2 Configuration du PoE

Choisissez le menu PoE > PoE config pour charger la page suivante.

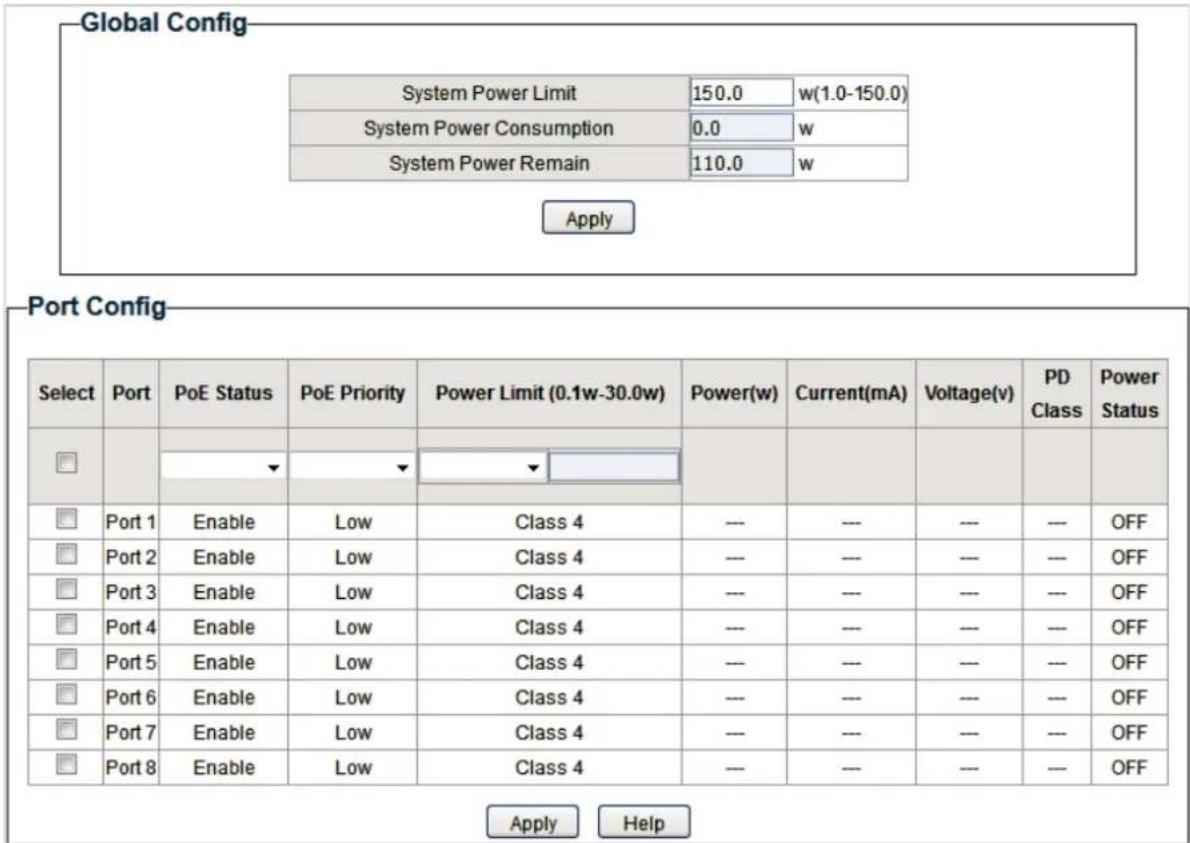

Figure 2-1 Configuration PoE

Procedez comme suit pour configurer PoE:

1) Dans la section Configuration globale, vous pouvez afficher les paramétres PoE actuels. Vous pouvez configurer la limite d'alimentation du système. Cliquez sur Apply.

System Power Limit	Configurer la puissance maximale que le commutateur PoE peut fournir.
System Power Consumption	Affiche la consommation d'énergie du système en temps réel du commutateur PoE.
System Power Remain	Affiche la puissance restante du système en temps réel du commutateur PoE.

2) Dans la section Port Config, Sélectionnez les ports à configurer et spécifiez les paramètres. Cliquez sur Apply.

PoE Status	Activez ou désactivez la fonction PoE sur les ports correspondants. Un port peut fournir l'alimentation lorsque son statut est activé.
PoE Priority	Sélectionnez le niveau de priorité pour le port correspondant. Lorsque l'alimentation dépasse la limite d'alimentation du système, le commutateur actionnera le PoE sur les ports pour assurer un fonctionnement stable des autres DP.
Power Limit (0.1 w-30 w)	Spécifiez la puissance maximale que le port correspondant peut fournir. Les éléments suivants options sont fournies : Classe 1: La puissance maximale que le port peut fournir est de 4 W. Classe 2: La puissance maximale que le port peut fournir est de 7 W. Classe 3: La puissance maximale que le port peut fournir est de 15,4 W. Classe 4: La puissance maximale que le port peut fournir est de 30 W. Manuel: Vous pouvez entrer une valeur manuelle.
Power (w)	Affiche l'alimentation en temps réel du port.
Current (mA)	Affiche le courant en temps réel du port.
Voltage (v)	Affiche la tension en temps réel du port.
PD Class	Affiche la classe à laquelle apparait le péripérique.
Power Status	Affiche l'état d'alimentation en temps réel du port.

3 Configuration de la récapération automatique PoE

Avec la récapération automatique PoE activée, le commutateur détecte l'état du lien entre les ports et les connectés. Le commutateur pings les adresses IP des en permanence. Si un perd une connexion, le commutateur le redémarrera automatiquement.

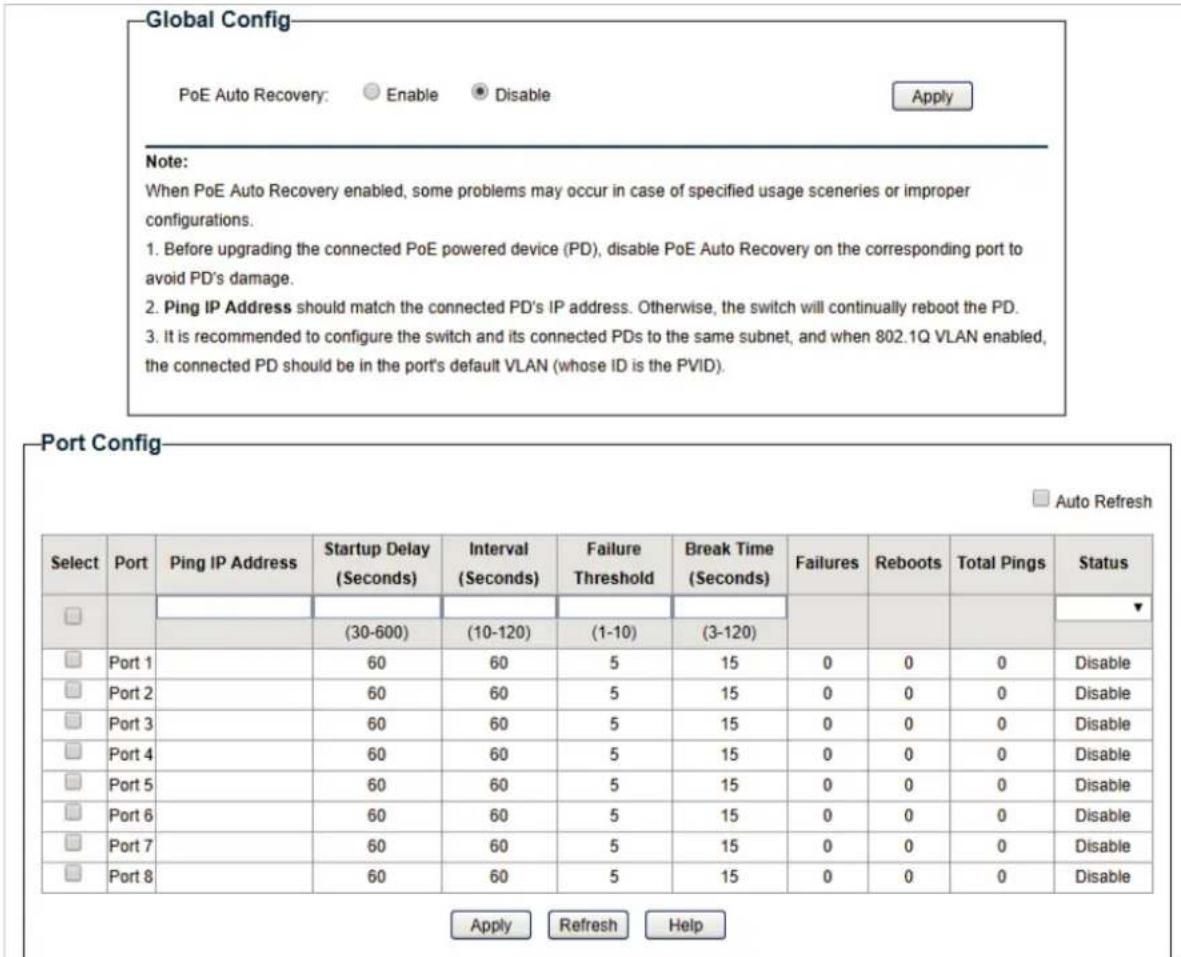

Choisissez le menu PoE > PoE Auto Recovery pour charger la page suivante.

Procedez comme suit pour activer la récapération automatique de PoE et configurer les paramètres :

1) Dans le menu Global Config, activer ou désactiver la récapération automatique PoE. Cliquez sur Apply.

PoE Auto Recovery

Activer ou désactiver la récapération automatique PoE.

Note:

• Avant demettre a niveau le periphérique alimenté par PoE (PD),désactive la recupération automatique PoE sur le port correspondant pour eviter de les endommager.
• Il est recommandé de configurer le commutateur et ses périhériques connectés sur le même sous-réseau, et lorsque 802.1Q VLAN est activé.

2) Dans le menu Port Config, Sélectionnez les ports souhaités et spécifiez les paramétres. Cliquez sur Apply.

Ping IP Address	Entrez l'adresse IP du périphérique connectée sur le port. L'adresse IP Ping doit être la même que l'adresse IP du périphérique. Sinon, le commutateur redémarrera continulement le périphérique.
Startup Delay	Spécifiez combien de temps le commutateur attend le redémarrage du périphérique connecté avant que le commutateur commence à ping l'adresse IP du périphérique.
Interval	Spécifier l'intervalle entre deux paquets ping consécutifs.
Failure Threshold	Spécifiez le seuil pour les échecs de ping. Si le commutateur ne parvient pas à Obtir la réponse ping du périphérique connecté sur le port, le commutateur réessayera jusqu'à ce que le nombre de défaillances de ping attigne le seuil, puis le commutateur demarrera le PD.
Break Time	Spécifier la durée du redémarrage du commutateur après que le nombre d'échecs de ping atteint le seuil.
Failures	Afficher le nombre d'échecs ping depuis le dernier redémarrage de la. Il sera réinitialisé lorsque le périphérique répondra au paquet ping ou est redémarrée.
Reboot	Afficher le nombre de redémarrages du périphérique. Il sera réinitialisé après avoir atteint 9 999 ou lorsque le commutateur est redémarré.
Total Pings	Afficher le nombre total de paquets de ping que le commutateur envoie au Périphérique connecté. Il sera réinitialisé après avoir atteint 9 999 ou lorsque le commutateur est redémarré.
Status	Activez ou désactivez la récapération automatique PoE sur les ports sou Haités. Pour le rendre activé, activer la récapération automatique PoE sur le port.

4 Annexe : Paramètres par défaut

Les paramètres par défaut de PoE Config sont répertoriés dans le tableau suivant.

Table 4-1 Paramétres par défaut de PoE Config

Paramètre	Paramètre par défaut
Global Config
System Power Limit	150.0 W
Port Config
PoE Status	Activement
Startup Delay	Faible
Interval	Class 4

Les paramètres par défaut de la récapération automatique PoE sont répertoriés dans le tableau suivant.

Table 4-2 Paramétres par défaut de la récapération automatique PoE

Paramètre	Paramètre par défaut
Global Config
PoE Auto Recovery	Déscientiver
Port Config
Ping IP Address	None
Startup Delay	60 secondes
Interval	60 secondes
Failure Threshold	5
Break Time	15 secondes
Status	Déscientiver

DROITS D'AUTEUR ET MARQUES DE COMMERCE

Les specifications peuvent être modifiées sans préavisant une marque déposée de TP-Link Technologies Co., Ltd. D'autres marques et noms de produits sont des marques de commerce ou des marques déposées de leurs titulaires respectifs.

Aucune partie du cahier des charges ne peut etre reproduce sous quelque forme que ce soit, ni parquelque moyen que ce soit, ni utilisee pour fabriquer des produits derives tels que la traduction, la transformation ou l'adaptation sans I'autorisation de TP-Link Technologies Co., Ltd. Copyright © 2020 TP-Link Technologies Co., Ltd. Tous droits réservés.

https://www.tp-link.com
