Technologie d'impression	Laser monochrome (noir et blanc)
Vitesse d'impression	24 pages par minute
Resolution	600 x 1 200 dpi (interpolee)
Memoire RAM	128 Mo
Recto-verso	Automatique (duplex integre)
Capacite bac papier principal	250 feuilles (format A4)
Alimentation manuelle	1 feuille (chargeur universel)
Capacite bac de sortie	100 feuilles (face vers le bas)
Connectivite	USB 2.0, Ethernet 10/100 Base TX
Emulation	PCL
Toner de reference	CTR-364 / CTR-364L (ref. 253335676)
Dimensions (L x P x H)	390 x 408 x 203 mm
Poids	6,9 kg

FOIRE AUX QUESTIONS - LP5525DN SAGEM

Quelle est la vitesse d'impression du SAGEM LP5525DN ?

Le SAGEM LP5525DN imprime jusqu'a 24 pages par minute en noir et blanc. Il integre une unite recto-verso automatique (duplex), ce qui optimise la consommation de papier pour les documents multi-pages.

Quel toner faut-il utiliser pour le LP5525DN ?

Le toner d'origine est le CTR-364 (ref. 253335663), fourni en version de demarrage d'environ 500 pages. Pour un usage courant, privilegiez la cartouche CTR-364L (ref. 253335676) d'un rendement d'environ 3 000 pages.

Comment connecter le LP5525DN a un reseau d'entreprise ?

Branchez un cable RJ45 sur le port Ethernet 10/100 Base TX de l'imprimante. Acces au menu du panneau de controle pour definir l'adresse IP manuellement, ou laissez le serveur DHCP l'attribuer automatiquement.

Comment installer le pilote d'impression ?

Connectez l'imprimante via USB 2.0 ou via le reseau Ethernet, puis installez le pilote PCL fourni sur le CD. Sous Windows, l'assistant detecte automatiquement l'imprimante une fois le pilote lance.

Comment resoudre un bourrage papier ?

Ouvrez le capot avant en tirant la poignee vers vous, puis retirez delicatement le papier coince sans le dechirer. Verifiez ensuite que les guides du bac 250 feuilles sont bien cales sur le format utilise (generalement A4).

Que faire si l'imprimante indique 'Toner faible' ?

Retirez la cartouche CTR-364 ou CTR-364L et inclinez-la doucement de gauche a droite pour redistribuer le toner residuel. Cette manipulation permet souvent d'imprimer quelques dizaines de pages supplementaires avant le remplacement.

La resolution est-elle suffisante pour des documents professionnels ?

Oui, le LP5525DN offre une resolution de 600 x 1 200 dpi (interpolee), adaptee aux textes fins, aux tableaux et aux graphiques en noir et blanc. Pour de l'impression photo ou de la couleur, il faudra se tourner vers un autre modele.

Comment acceder a l'interface de gestion reseau de l'imprimante ?

Une fois l'imprimante connectee en Ethernet, entrez son adresse IP dans la barre d'adresse d'un navigateur web. L'interface integree permet de consulter le niveau de toner, les statistiques d'impression et les parametres reseau.

Combien de feuilles le bac de sortie peut-il contenir ?

Le bac de sortie face vers le bas accepte jusqu'a 100 feuilles. Pour les gros travaux, verifiez regulierement ce bac afin d'eviter les blocages.

Peut-on imprimer des formats differents du A4 ?

Oui, l'alimentation universelle (un feuille a la fois) permet d'inserer des supports speciaux ou des formats hors standard. Le bac principal de 250 feuilles est quant a lui dedie au format A4.

Le LP5525DN est-il compatible avec les systemes d'impression d'entreprise ?

Oui, il supporte l'emulation PCL, ce qui le rend compatible avec la grande majorite des applications bureautiques Windows et des serveurs d'impression d'entreprise.

Quelles sont les dimensions et le poids du LP5525DN ?

L'imprimante mesure 390 x 408 x 203 mm (L x P x H) et pese 6,9 kg. Son encombrement reduit la rend adaptee aux bureaux avec peu d'espace disponible.

MODE D'EMPLOI LP5525DN SAGEM

En achetant cet appareil, vous avez opté pour un produit de qualité de la marque Sagemcom. Votre appareil satisfait les multiples spécifications de l'usage privé, professionnel et de la vie quotidienne.

Votre appareil imprime avec une technologie d'impression laser la plus moderne. La livraison contient une cartouche de démarriage. Cette cartouche de démarriage est déjà introduite; vous devez cependant retirer les emballages de transport avant de pouvoir utiliser l'appareil.

Dans la cassette de papier, vous pouvez installer une réserve de papier maximale de 250 feuilles. Dans l'introduction d'entrée manuelle, vous pouvez introduire des formats de papier spéciaux, des enveloppes, des feuilles transparentes, des feuilles d'étiquettes ou des modèles imprimés.

Avec votre appareil, vous pouvez imprimer les pages d'un côté (=Simplex) ou des deux côtés (=Duplex). Pour l'impression Duplex, la page est automatiquement réintroduite et imprimée.

Avec votre appareil, vous pouvez élaborer des brochures dessinées automatiquement avec une mise en page exacte. Notre document est imprimé en recto-verso et classé. Vous pouvez plier le document imprimé pour une brochure.

L'interface Web est à votre disposition dans tous les systèmes d'exploitation. Vous pouvez appeler l'interface Web avec un navigateur Internet sur l'ordinateur et régler plusieurs paramètres sur votre appareil. En outre, vous pouvez appeler un moniteur de statut dans une fenêtre de navigateur séparée et télécharger et installer les dernières versions de pilote et de logiciel résident (Firmware).

Le moniteur de statut est disponible avec le système d'exploitation Microsoft Windows. Il est installé avec le pilote de l'imprimante et vous indique le statut actuel de l'appareil. Entre autres, vous recevez des messages d'erreur détaillés et vous pouvez appeler l'interface Web.

Le pilote le plus actuel et le manuel se trouvent sur le site Internet :

www.sagemcom.com

Nous vous souhaitons bien du plaisir avec votre appareil et ses multiples fonctions !

A PROPOS du guide d'utilisation

L'aide à l'installation des pages suivantes vous permet de mettre en service votre appareil rapidement et facilement. Vous trouvez des descriptions détaillées dans les chapitres suivants de ce guide d'utilisation.

Lisez attentivement le présent guide d'utilisation. Veillez surtout aux consignes de sécurité pour assurer un parfait fonctionnement de votre appareil. Le fabricant n'endosse aucune responsabilité si vous ne respectez pas ces consignes.

Trucs et astuces

Ce symbole désigne les astuces qui vous aident à utiliser votre appareil de manière plus efficace et plus simple.

Dommages de l'appareil et perte de données!

Ce symbole met en garde contre des dommages sur l'appareil ainsi que des pertes de données possibles. Les dommages corporels ou matériels ne peuvent provenir que d'une manipulation non conforme.

Danger pour les personnes!

Ce symbole met en garde contre le danger aux personnes. Une application inadéquate peut entrainer des blessures corporelles ou des dommages.

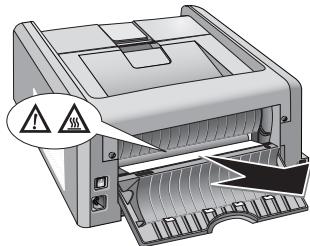

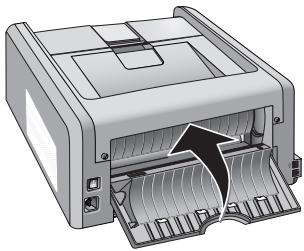

Danger suite à la chaleur!

Ce symbole dans le mode d'emploi ou à l'intérieur de l'appareil vous met en garde contre des dangers liés aux surfaces chaudes. Une application inadéquate peut entraîner des blessures corporelles ou des dommages.

2 Aperçu 6

Aperçu de l'appareil 6

Connexions à l'arrière 6

Panneau 7

Signification des voyants statut LED et 8 d'erreur

Service

Contenu de l'emballage 9

Retirez le matériel d'emballage 9

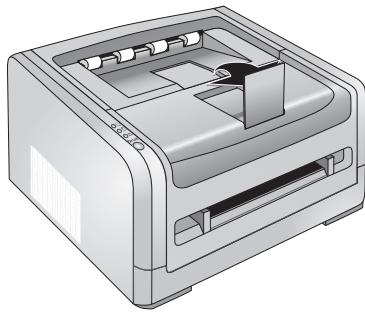

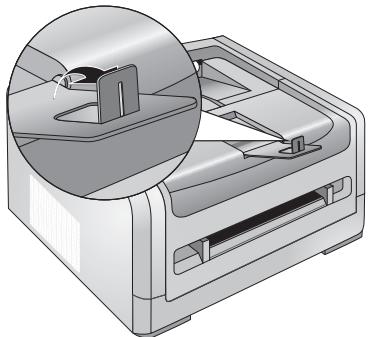

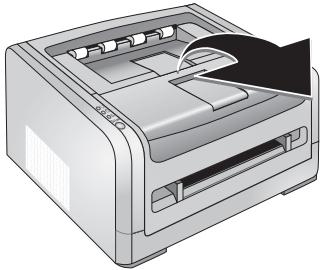

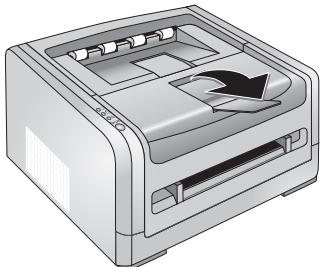

Rabattre le bac de sortie du papier 11

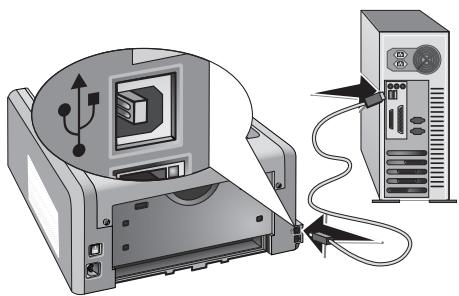

Raccorder le câble USB 12

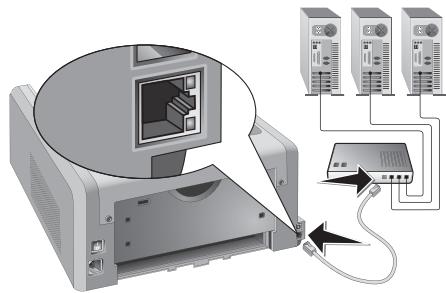

Raccorder le câble réseau 12

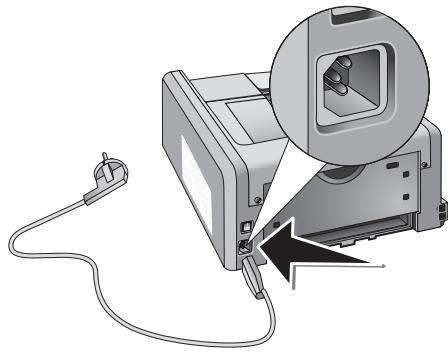

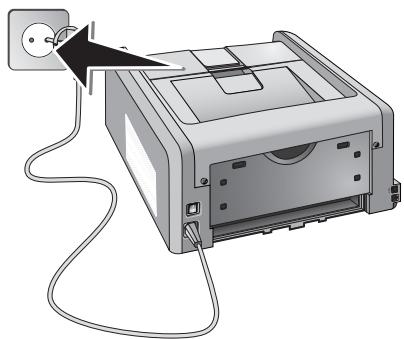

Brancher le câble d'alimentation 12

Terminer l'installation 13

D'impression

Caractéristiques techniques pour les supports d'impression

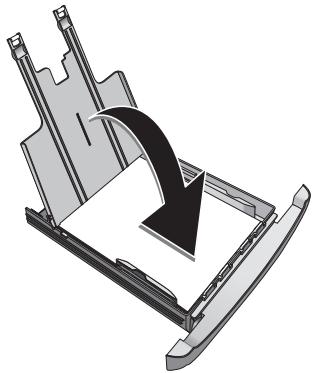

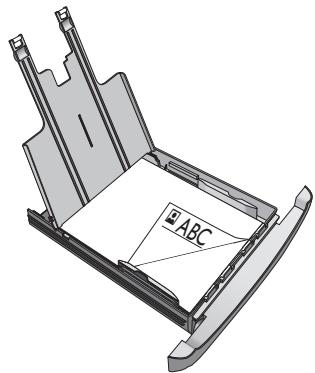

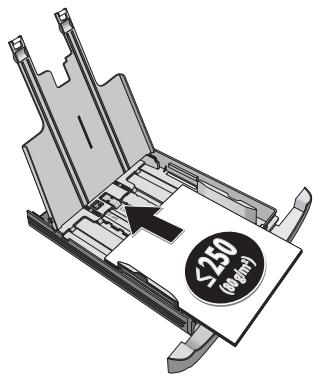

Introduire le papier dans la cassette de papier.

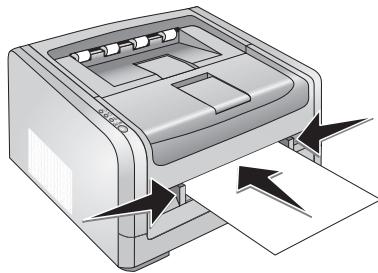

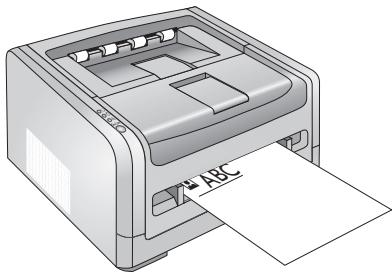

Placer le papier dans l'introduction de pa- 16 pier manuelle

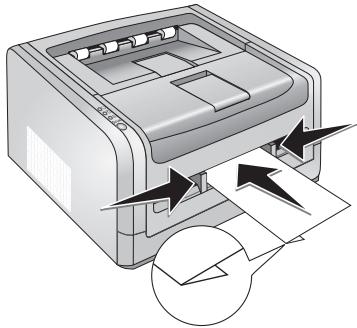

Introduire des enveloppes 17

Introduire les feuilles transparentes et les 17étiquettes

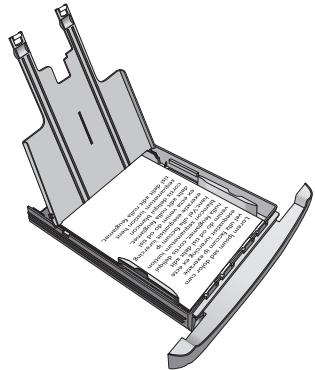

Imprimer des deux côtés (impression recto-verso automatique)

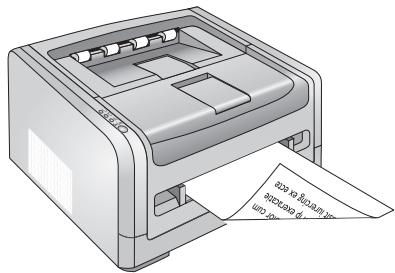

Imprimer des deux côtés (impression 18 recto-verso manuelle)

5 Interface web 19

Appeler l'interface web 19

6 Moniteur de statut 20

État de l'imprimante 20

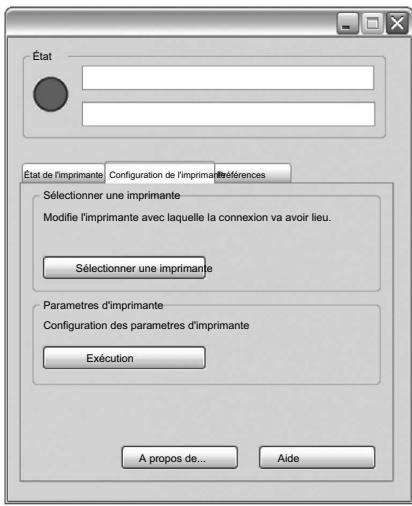

Configuration de l'imprimante 21

Réglages SNMP 21

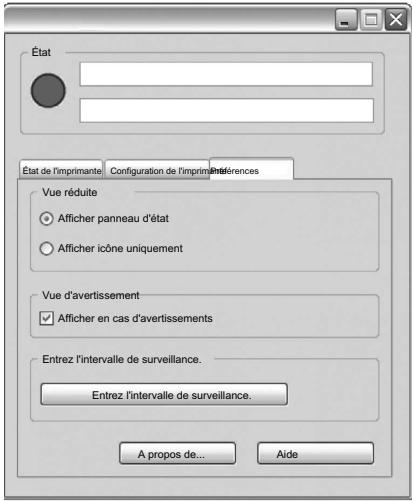

Paramètres 21

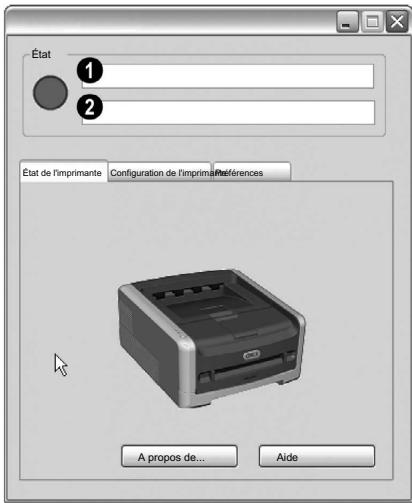

Lignes pour les messages de statut/messages d'erreur 22

L'imprimante

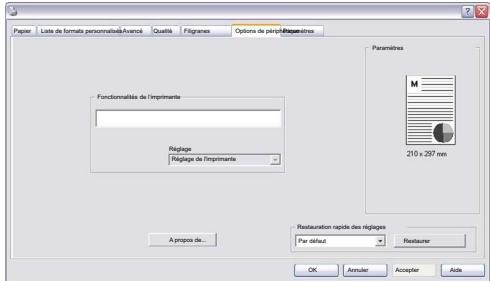

Modifier les paramètres de l'imprimante 24

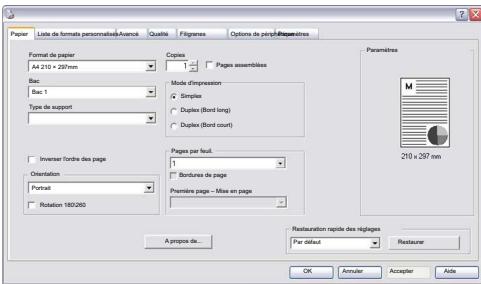

Paramétrage du format du papier 24

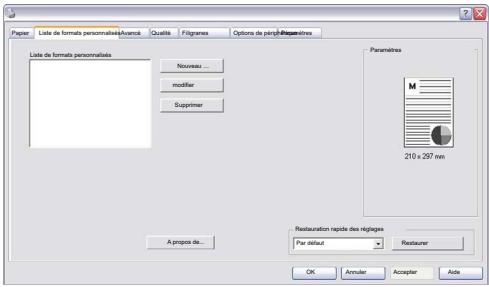

Liste de formats personnalisés 25

Réglages spéciaux 25

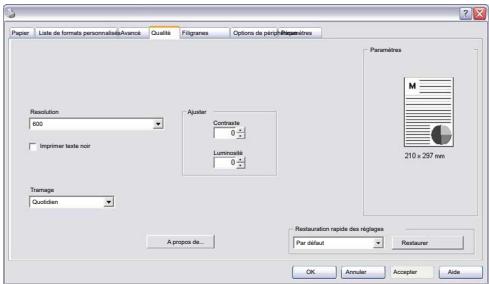

Réglage de la résolution 25

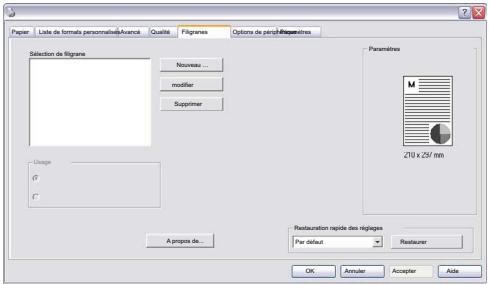

Utilisation du filigrane 26

Installer les options de l'appareil 26

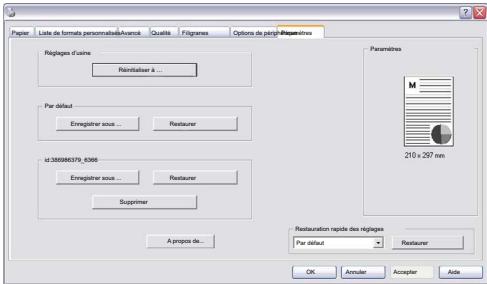

Enregistrer les réglages 26

8 Service 28

Changer le cartouche de toner 28

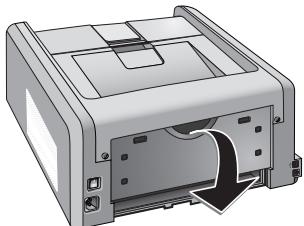

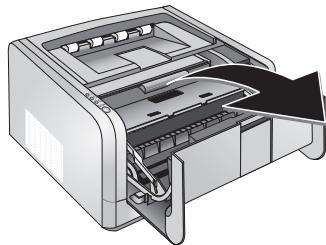

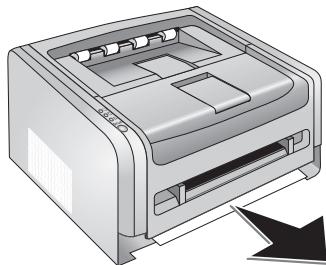

Éliminer le bourrage de papier 29

Nettoyez la tête d'impression LED 32

Restaurer les paramètres par défaut 33

Aide rapide 33

Problèmes/solutions 34

9 Annexes 35

Caractéristiques techniques 35

Garantie 36

Garantie 37

Garantie 38

1 Informations générales sur la sécurité

Cet appareil est testé selon les normes EN 60950-1 et IEC 60950-1 et ne peut être branché que sur les réseaux électriques conformes à ces normes.

Ne procédez à aucun réglage et changement qui ne sont pas décrits dans le présent mode d'emploi. Une application inadéquate peut entraîner des blessures corporelles, des dommages ou des pertes de données. Respectez toutes les indications de prévention et de sécurité prescrites.

Installation de l'appareil

L'appareil doit reposer sur une surface stable et plane. Une chute de l'appareil peut l'endommager ou blesser des personnes - en particulier des enfants en bas âge. Posez tous les cables de façon à ce que personne ne puisse trébucher ni se blesser ou que l'appareil ne soit endommagé. En cas de chute de l'appareil, faites-le examiner par un centre de service technique.

L'écart avec les autres appareils ou objets doit s'élever au moins à 15 centimètres. Ne placez pas l'appareil à proximité d'une radio ou d'un téléviseur.

Protégez l'appareil du rayonnement solaire direct, de la chaleur, des grandes variations de températures et de l'humidité. Ne placez pas l'appareil à proximité d'un chauffage ou d'une climatisation. Veillez aux indications concernant la température et l'humidité de l'air dans les caractéristiques techniques.

L'appareil doit être suffisamment ventilé et ne doit pas être recouvert. Ne déposez pas votre appareil dans des armoires ou coffres fermés. Ne le posez pas sur des supports mous, tels que couvertures ou tapis, et ne recouvez pas les fentes de ventilation. Sinon, l'appareil pourrait surchauffer voir s'enflammer.

La pièce dans laquelle l'appareil est installé doit être suffisamment aérée, notamment si l'appareil est utilisé fréquemment. Installez votre appareil de façon que le courant d'air d'évacuation ne soit pas dirigé sur un poste de travail.

Si votre appareil devient trop chaud ou si de la fumée sort de l'appareil, retirez aussitôt la prise du secteur. Laissez examiner cet appareil par un spécialiste. Afin d'éviter la propagation d'un feu en cas d'incendie, tenez cet appareil éloigné des flammes.

N'installez pas l'appareil dans des salles humides. Ne touchez jamais les fiches/prises secteur avec les mains humides.

Aucun liquide ou corps étranger ne doit entrer dans l'appareil. Séparez l'appareil du secteur au cas où des liquides ou corps étrangers parviennent dans l'appareil et faites contrôler votre appareil par un technicien.

Ne laissez pas les enfants sans surveillance autour de l'appareil. Ne pas laisser les feuilles d'emballage à portée des enfants.

Alimentation électrique

Contrôle si la tension secteur du nombre apparaissant (plaque signalétique) est identique à celle du lieu d'installation.

Utilisez uniquement le câble d'alimentation fourni.

L'appareil peut maintenant être branché à une prise de mise à la terre (®) intacte. En de connexion abusive d'un câble à la masse de l'appareil, il y a un risque d'électrocution. En cas de doute, demandez conseil à un électricien.

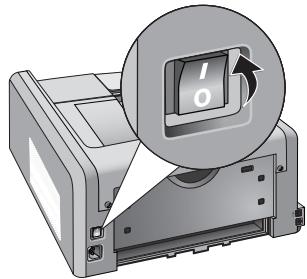

Eteignez l'appareil avec le commutateur marche/arrêt situé à l'arrière, avant de retirer la prise du secteur.

Installez votre appareil de façon que la prise de courant soit facilement accessible. En cas d'urgence, coupez l'alimentation électrique de votre appareil en retirant la fiche secteur.

Ne touchez jamais les câbles électriques s'ils sont endommagés. Des fils endommagés peuvent créer des incendies ou des chocs électriques. Gardez le fil secteur droit et sans entortillements, plus ou coude. Échangez immédiatement le câble endommagé. Utilisez uniquement un câble approprié ; adressez-vous le cas échéant à notre service technique ou à votre magasin spécialisé.

Débranchez votre appareil du réseau électrique avant de nettoyer la surface. Utilisez un chiffon doux et non pelucheux. N'utilisez en aucun cas des produits de nettoyage liquides, gazeux ou légèrement inflammables (sprays, produits abrasifs, vernis brillants, alcools). Veillez à ce qu'aucune humidité ne pénétre à l'intérieur de l'appareil.

Dans certains cas très rares, les paramètres enregistrés peuvent être supprimés lors de l'extinction de l'appareil en cas de coupure de courant, et revenir aux paramètres usine. N'éteignez pas l'appareil directement avec l'ordre d'impression ou après une entrée de paramètres.

Débranche cet appareil si vous ne vous en servez pas pendant un certain temps afin d'éviter les risques d'incendies.

N'essayez pas de démonter l'appareil. Il y a un danger d'électricité. Le désassemblage de l'appareil annulerait votre garantie.

Connexion ordinateur

Connectez l'appareil uniquement à un réseau où aucune surtension ne peut survenir.

Équipement anti-parasitage

Ce produit correspond aux normes EN 55022 (CISPR 22)/catégorie B. Câble de données recommandé pour le branchement à l'ordinateur:

Pour la connexion USB, un cable USB certifié 2.0 haut-débit ne dépassant pas 2 mètres.

Pour la connexion LAN, un cable STP de ne dépassant pas les 2 mètres.

Consommables

Attention lors de la manipulation de poudre toner :

En cas d'inhalation de poudre toner, prenez immédiatement un bol d'air frais. Consultez immédiatement un médecin!

Si vous avez avalé de la poudre toner, buvez de petites quantités d'eau. N'essayez PAS de provoquer le vomissement. Consultez immédiatement un médecin!

Si la poudre de Toner pénétre dans les yeux, rincez-les au moins 15 minutes avec de l'eau. Consultez immédiatement un médecin!

N'ouvrez jamais la cartouche de toner. Conservez les cartouches neuves et usagées hors de la portée des enfants.

En cas de bourrage papier, retirez le papier de l'appareil avec précaution. Puis, jetez le papier avec précaution: Il est possible que le toner de l'impression ne soit pas totalement fixé, ce qui pourrait libérer de la poudre de toner.

Si de la poudre de toner sort de la cartouche, évitez tout contact avec la peau et avec les yeux. N'inhalez pas la poudre de toner. Enlevez la poussière provenant de vêtements ou d'objets à l'eau froide; l'eau chaude risque de fixer le toner. Ne retirez en aucun cas la poussière éparpillée sur le toner avec un aspirateur.

Attention lors de la manipulation de poudre toner :

En cas d'inhalation de poudre toner, prenez immédiatement un bol d'air frais. Consultez immédiatement un médecin!

Si vous avez avalé de la poudre toner, buvez de petites quantités d'eau. N'essayez PAS de provoquer le vomissement. Consultez immédiatement un médecin!

Si la poudre de Toner pénétre dans les yeux, rincez les au moins 15 minutes avec de l'eau. Consultez immédiatement un medicine!

N'ouvrez jamais la cartouche de toner. Conservez les cartouches neuves et usagées hors de la portée des enfants.

En cas de bourrage papier, retirez le papier de l'appareil avec précaution. Puis, jetez le papier avec précaution: Il est possible que le toner de l'impression ne soit pas totalement fixé, ce qui pourrait libérer de la poudre de toner.

Si de la poudre de toner sort de la cartouche, évitez tout contact avec la peau et avec les yeux. N'inhalez pas la poudre de toner. Enlevez la poussière provenant de vêtements ou d'objets à l'eau froide; l'eau chaude risque de fixer le toner. Ne retirez en aucun cas la poussière éparpillée sur le toner avec un aspirateur.

Utilisez uniquement le fichier Firmware pour l'actualisation du Firmware pour votre appareil que vous trouverez sur la page Internet suivante: www.sagemcom.com. Avec d'autres fichiers Firmware, votre appareil pourrait ne plus fonctionner normalement. Sagemcom ne fournir aucune garantie pour les dysfonctionnements de l'appareil consécutifs à l'utilisation de fichiers Firmware d'autres fournisseurs.

Le Firmware qui fonctionne dans votre appareil est en partie sous licence GPL ; si vous avez des questions sur la licence d'une partie spécifique du Firmware, contactez-nous à l'adresse email suivante : [e-mail]. Nous vous enverrons un CD avec le code source correspondant.

Réparations

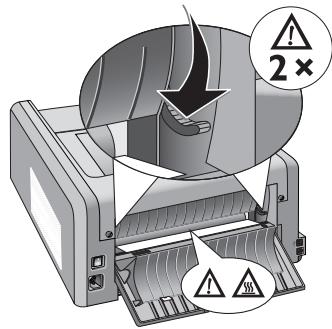

L'unité de fixation et votre environnement à l'intérieur de l'appareil seront chauds lors du fonctionnement. Ne touchez pas ces pièces si vous avez ouvert l'appareil. Faites bien attention si, par exemple, vous retirez un bourge de papier.

Ne réparez pas vous-même l'appareil. Une maintenance non conforme peut occasionnellement des dommages corporels ou matériels. Laissez examiner votre appareil exclusivement par un spécialiste/agréé.

N'enlevez pas la plaque signalétique de votre appareil, autrement la garantie s'éteint.

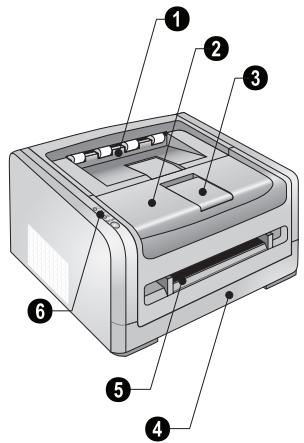

Aperçu de l'appareil

• Sortie papier 2 Couvercle appareil Support de sortie de l'impression 4 Bac à papier Alimentation manuelle de papier 6 ON LINE Touche en ligne statut LED et voyants d'erreur

1 Cartouche de toner • Clapet de bourrage papier (unité d'impression)

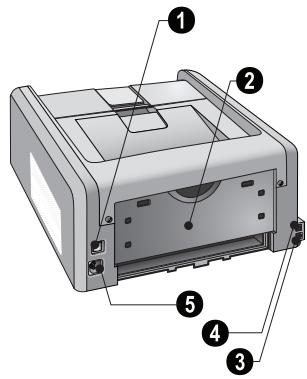

Connexions à l'arrêt

1 Commutateur Marche/Arrêt 2 Clapet de bourrage papier (unité d'impression) 3 LAN-Connecteur - Connexion pour le câble réseau (RJ-45) 4 - Prise - Connexion USB pour l'ordinateur Θ Connexion câble d'alimentation

Voyants statut LED et d'erreur :

Le voyant de statut () -indique si l'appareil est alimenté par électricité et en ligne. Si le voyant de statut () s'éclaire, l'appareil est en ligne.

Le voyant erreur papier () - indique un problème de papier (par exemple, un bourrage papier ou un mauvais format de papier) ou si le papier doit être introduit dans l'introduction de papier manuelle

Voyant d'erreur () - indique si une erreur s'est produite

Signification des voyants statut LED et d'erreur

La signification exacte des voyants de statut et d'erreur se trouve dans le tableau ci-joint. Faites également attention aux messages affichés dans l'interface web ou dans le moniteur de statut (Microsoft Windows) sur l'ordinateur.

ON LINE - Pression brève : l'imprimante se met en ligne ou hors ligne. Si le voyant de statut (O) s'éclaire, l'appareil est en ligne.

Appuyer longtemps (au moins 2 secondes) : Imprimer la liste des paramètres

Appuyer longtemps (au moins 5 secondes) : Supprimer l'ordre d'impression actuel

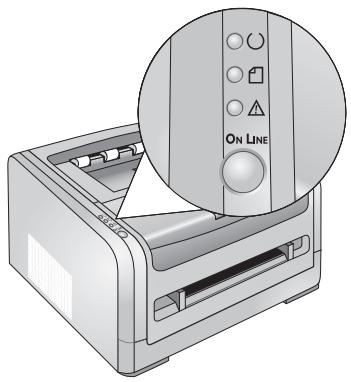

Restaurer les paramètres par défaut

Appuyez sur la touche ON LINE pendant plus de cinq secondes pendant que le couvercle de l'appareil est ouvert, l'appareil se remet aux paramètres usine.

Signification des Voyants Statut LED et d'erreur

Voyant statut (〇)	Voyant erreur papier (〇)	Voyant d'erreur (〇)	Significatior / Cause(s) Pos-sibles
〇 s'éclaire			L'appareil est allumé et en ligne.
〇 clignote			Phase de préchauffe : l'ordre d'impression est en cours.La tâche d'impression est effectué.
〇 clignote	〇 s'éclaire		Avertissement : Problème avec le format du papier in-troduit. Assurez-vous que le bon format papier est utilisé.
〇 clignote	〇 clignote		Le papier doit être introduit dans l'introduction de papier manuelle.
〇 clignote		〇 s'éclaire	La tâche d'impression est abandonnée.
〇 clignote		〇 clignote	Erreur lors de la tâche d'impression. Répétez la tâche d'impression.
	〇 s'éclaire		Il n'y a pas de papier dans la cassette de papier, ou le papier n'est pas correctement inséré.Vérifiéz la cassette de papier. Si levant de statut (〇) ne s'allume pas après la suppression de l'erreur, appuyez brivement sur ON LINE pour que l'appa-reil soit en ligne.
	〇 s'éclaire	〇 clignote	Il y a eu un bourge de papier : Vérifiéz chacun des trois domains suivants : Cassette de papier/alimen-tation en papier, unité d'impression et unité duplex/ unité de fixation.Remédier au bourge papier. Si levant de statut (〇) ne s'allume pas après la suppression de l'erreur, appuyez brivement sur ON LINE pour que l'appa-reil soit en ligne.
	〇 clignote	〇 clignote	Problème avec le format papier. Assurez-vous que le bon format papier est utilisé. Répétez la tâche d'im-pression.
		〇 s'éclaire	Problèmes avec la cartouche toner : la cartouche to-ner vide, endommagée, mauvaise cartouche toner in-troduite, ou il n'y a pas de cartouche toner dans l'appareil. Vérifiéz la cassette de papier.Message : La cartouche de toner présente un défaut sur le moniteur de statut : la cartouche toner n'est pas correctement installée ou n'est pas reconnaue. Retirez la cartouche toner de l'appareil et introduizez à nouveau la cartouche toner. Si l'erreur continue de se produit, la cartouche toner est endommagée et doit être remplacée. N'utilise que des consommables d'origine.
		〇 clignote	Le couvercle de l'appareil est ouvert.
〇 clignote	〇 clignote	〇 clignote	Erreur instrumentale! Utilisé l'aide rapide. Si le problème persisté, veillez contacter notre service technique ou votre revendeur.

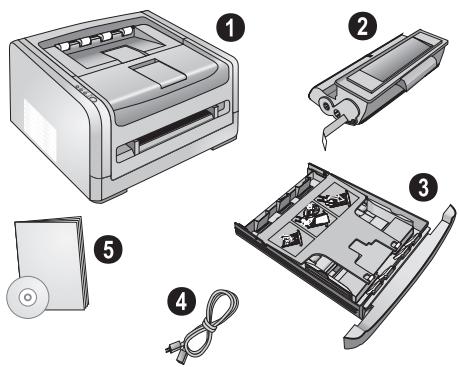

Contenu de l'emballage

1 Appareil • Cartouche de démarrage (déjà introduite) • Cassette de papier (déjà introduite) • 4 Câble d'alimentation avec fiche (en fonction du pays) • CD installation, mode d'emploi, aide à l'installation etc.

Contenu de l'emballage incomplet

S'il manquait un des composants ou si vous constatiez des dommages, adressez-vous à votre revendeur ou à notre service après-vente.

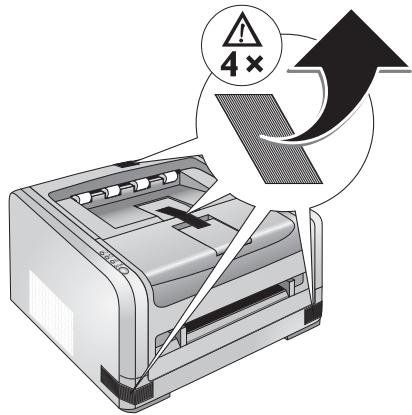

Retirez le matériel d'emballage sur l'appareil

Retirez les bandes collantes de transport à l'extérieur de l'appareil.

Retirez le matérield'emballage de lacartouché toner

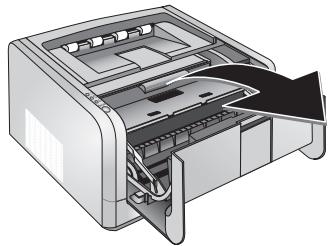

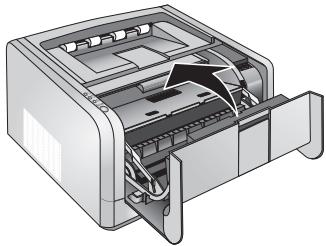

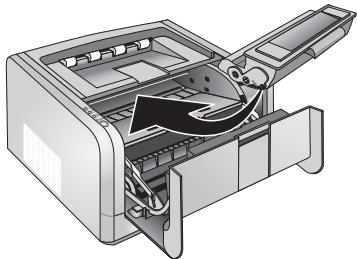

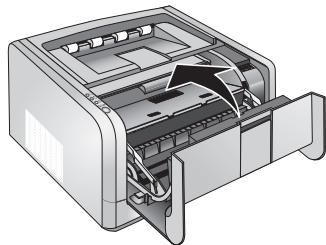

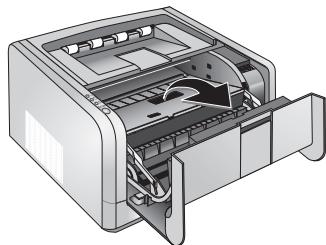

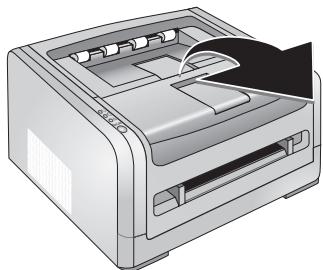

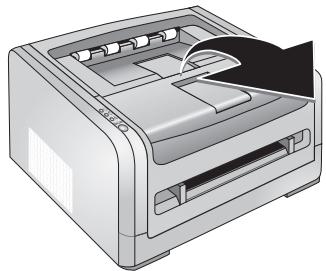

1. Ouvrez l'appareil en rabattant le couvercle de l'appareil vers l'avant.

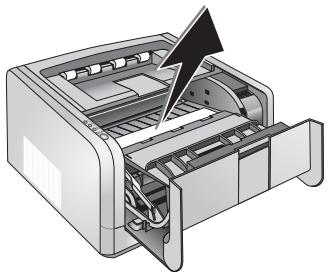

1. Retirez la cartouche toner en touchant la poignée au milieu et en tirant vers l'avant sur l'appareil.

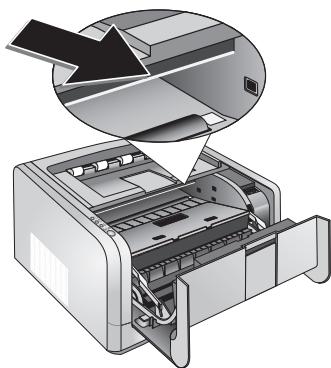

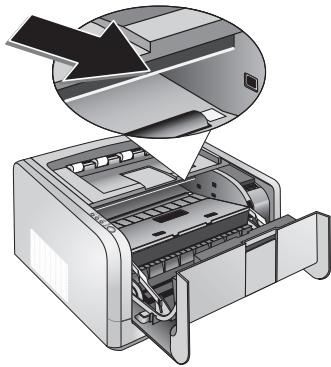

1. Retirez les bandes collantes et le papier de protection noir, mais pas encore les bandes de protection dans la cartouche.

DANGER

Émergence de poussière sur le toner!

N'ouvre jamais la cartouche de toner. Si de la poudre de toner sort de la cartouche, évitez tout contact avec la peau et avec les yeux. N'inhalez pas la poudre de toner. Enlevez la poussière provenant de vêtements ou d'objets à l'eau froide; l'eau chaude risque de fixer le toner. Ne retirez en aucun cas la poussière éparpillée sur le toner avec un aspirateur.

1. Secouez plusieurs fois la nouvelle cartouche pour répartir uniformément le toner et obtenir ainsi une meilleure qualité d'impression.

1. Retirez tout d'abord toutes les bandes de protection sur le côté gauche de la cartouche.

DANGER

Émergence de poussière sur le toner! Ne secouez plus la cartouche après avoir enlevé la bande de protection. Autrement, de la poudre de toner pourrait s'échapper.

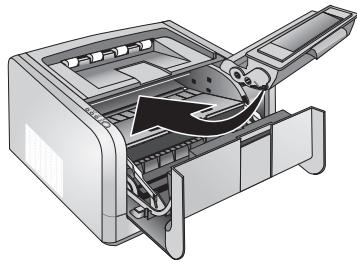

1. Insérez la cartouche dans votre appareil. La cartouche doit s'encocher totalement.

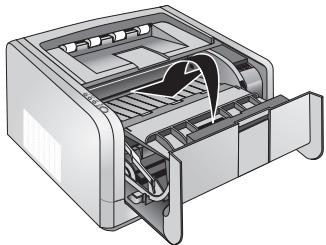

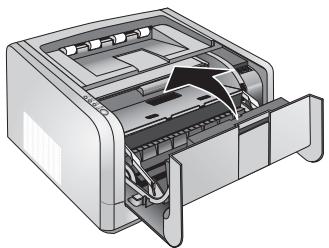

1. Veuillez fermer l'appareil.

Attention!

La cartouche toner n'est pas correctement installée !

Si vous ne pouvez pas fermer la couverture de l'appareil, la cartouche toner n'est pas installée correctement. Retirez la cartouche toner, et installez-la correctement.

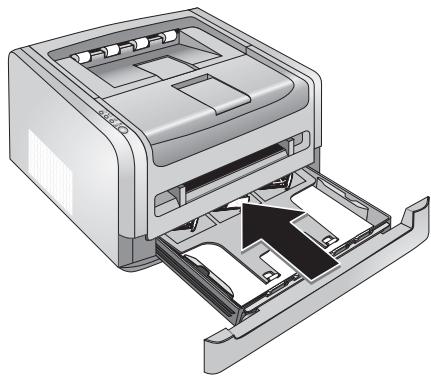

Retirez le matérield'émballage de lacassette de papier

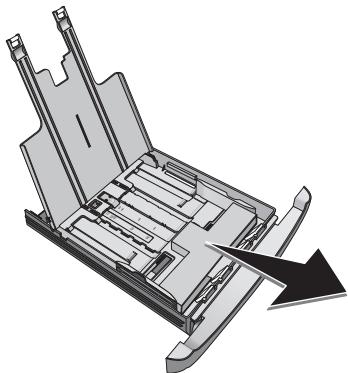

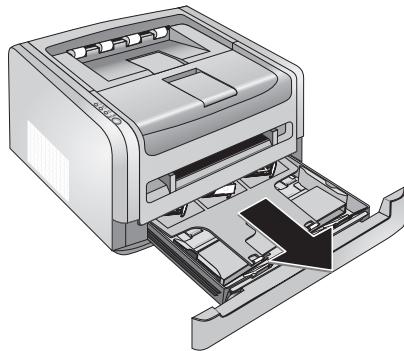

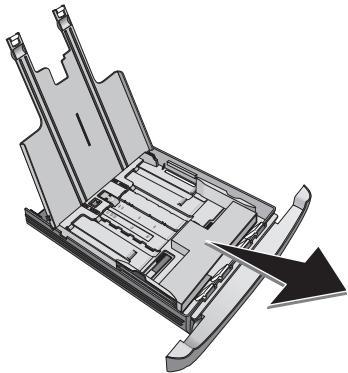

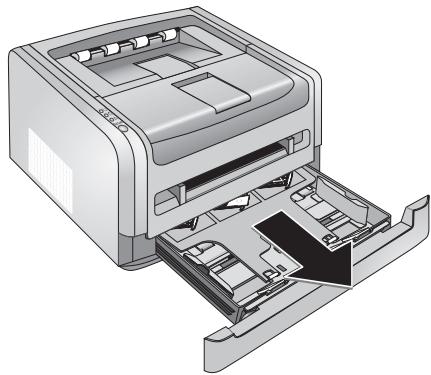

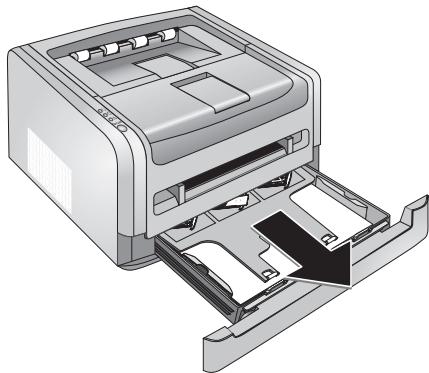

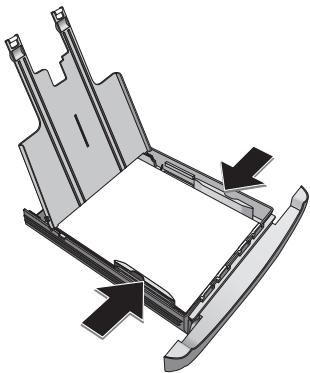

1. Retirer la cassette à papier de l'appareil.

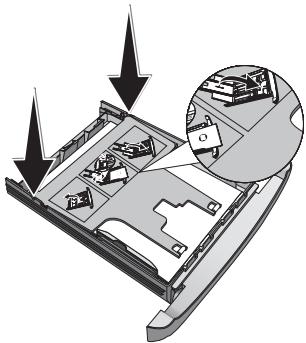

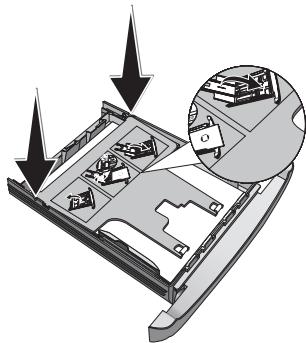

1. Relevez la couverture de la cassette à papier.

1. Retirez le dépôt en carton de la cassette de papier avant d'introduire le papier.

Chargement du papier

Adaptez la cassette de papier au papier et introduisez le papier (voir aussi chapitre Imprimante et supports d'impression, page 14).

1. Fermez la couverture de la cassette à papier.

Cache de la cassette de papier

Si vous avez desserré le cache de la cassette papier, fixez le cache dans les supports. Veillez à ce que le côté lisse du cache (avec les dessins) soit orienté vers le haut.

1. Poussez la cassette à papier jusqu'à la butée dans l'appareil.

Rabattre le bac de tri du papier

Rabattez le bac de sortie d'impression additionnel en position verticale jusqu'à l'enclenchement.

Rabattez le bac de sortie du papier additionnel vers l'avant.

Rabattez la butée de papier additionnelle sur le bac de sortie d'impression en position verticale.

Raccorder le câble USB

Connectez l'appareil à votre ordinateur avec un cable USB usable. La prise USB de votre appareil se trouve à l'arrière de l'appareil.

Câble de données recommandé

Cable de données recommendé pour le branchement à l'ordinateur : pour la connexion USB, un cable USB certifié 2.0 haut-debit ne dépassant pas 2 metres.

Connexion réseau

Connectez l'appareil uniquement à un réseau où aucune surtension ne peut survenir.

Cable de données recommandé pour le branchement à l'ordinateur : pour la connexion LAN, un cable STP de dépassant pas les 2 mètres.

Introduisez le câble réseau (RJ-45) LAN dans la prise femelle sur la partie arrière de l'appareil. Raccordez l'autre bout au routeur de votre réseau.

Attention!

Tension réseau sur le lieu d'installation! Contrôle si la tension secteur et de votre appareil (plaque signalétique) est identique à celle du lieu d'installation.

1. Branchez le cable d'alimentation sur le port situé à l'arrière de l'appareil.

1. Connectez le câble réseau à la prise. N'allumez pas l'appareil!

DANGER

Retirez l'appareil du réseau électrique!

Retirez d'abord la prise de la fiche secteur si vous souhaitez retirer votre appareil du réseau électrique. Puis, retirez le cable réseau de l'appareil.

L'installation

L'appareil a une capacité Hot-Plug-and Play, cela signifie que vous pouvez connecter l'appareil à votre ordinateur pendant qu'il est en marche. Vous ne devez pas arrêter l'ordinateur pour connecter l'appareil.

1. Sur le CD d'installation fourni, vous trouvez les pilotes de l'imprimante ainsi que le statut du moniteur. Avant de lancer l'installation, fermez tous les programmes et applications en cours. Insérez le CD d'installation dans le lecteur CD-ROM de l'ordinateur. Le programme démarre automatiquement.

Démarrer le programme manuellement

Si le programme ne démarre pas, sélectionnez dans Windows-Explorer le lecteur CD-ROM et lancez le programme Setup.exe en faisant un double click.

1. Allumez l'appareil avec le commutateur marche/arrêt situé à l'arrière.

1. Si la connexion USB de votre ordinateur fonctionne de manière irréprochable, l'appareil sera automatiquement reconnu et L'Assistant d'installation de nouveau matériel sera lancé.

Connecter l'appareil à un ordinateur éteint

Si vous connectez l'appareil à l'ordinateur éteint, l'assistant apparait à l'écran pour l'ajout d'un nouveau Hardware lors du prochain démarrage de l'ordinateur.

Après l'installation, vous pouvez accéder à l'appareil avec l'interface web (voir aussi chapitre Interface Web, page 19), avec les paramètres de l'imprimante (voir aussi chapitre Réglages de l'imprimante, page 24) ou au moniteur de statut (disponible sous Microsoft Windows) (voir aussi chapitre Moniteur de statut, page 20).

D'impression

Vous pouvez introduire du papier d'impression standard ou des modèles imprimés (formulaires) dans la cassette à papier pour l'impression simple ou recto-verso. Dans l'alimentation manuelle en papier, vous pouvez introduire du papier à format spécifique, des enveloppes, des films transparents, des feuilles d'étiquettes ou des supports imprimés.

BAC à Papiers
formats de papier	Taille A4 · A5 · B5 (JIS) · Lette - Légal (13/14") · Exéc
Poids	60 – 105 g/m2
Capacité	250 feuilles

IMPRESSION dupLEX
formats de papier	A4 · Lette· Légal
Poids	60 – 105 g/m2

Alimentation manuelle en papier
formats de papier	Largeur : 89 – 148 mmLongueur : 216–356 mm
Poids	60 – 165 g/m2
Capacité	1 feuilles

Attention!

Papier non approprié!

Ne posez aucune feuille dans la cassette papier, qui...

... sont humides, sales, sur lesquelles du correcteur fluide a été utilisé ou dont la surface est enduite.... sont maintenues avec des agrafes, de la colle ou une bande adhésive. Utilisez la feuille d'étiquette pour l'installation dans l'imprimante laser.... auxquelles sont collées des post-it.... qui sont froissées ou déchirées.

Attention!

Formulaire de l'imprimante laser!

Les préimprimés ayant été imprimés avec une imprimante laser ne conviennent pas à une seconde impression.

Introduire le papier dans la cassette de papier

1. Retirer la cassette à papier de l'appareil.

Attention!

Ne pas retirer pendant l'ordre d'impression

Ne retirez pas le bac lorsque l'appareil est en train d'imprimer. Ceci pourrait conduire à un bourrage de papier.

1. Relevez la couverture de la cassette à papier.

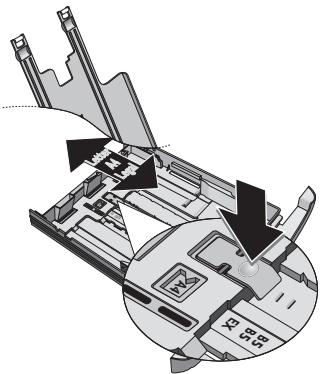

Première mise en service !

Veuillez retirer l'insert en carton de la cassette à papier avant d'y introduire le papier et de glisser la cassette dans l'appareil.

1. Adaptez la longueur de la cassette de papier sur le papier d'impression. Appuyez sur la touche de verrouillage en bas de la cassette de papier. Déplacez la face arrêtée jusqu'à ce qu'elle soit incrustée dans le marquage approprié: Légal = LG, A4 = A4, A5 = A5, Lettre = LE, B5 = B5.

1. Aéréz le papier et mettez-le en place bien à plat dans le bac. Vous évitez ainsi que plusieurs feuilles soient tirées en même temps.

1. Introduire le papier dans la cassette de papier. Vous pouvez introduire jusqu'à 250 feuilles (80g / m^2).

Insertion de documents

Si vous désirez imprimer un document (par ex. formulaires ou papier à en-tête), déposez le document côté à imprimer face en bas et l'en-tête de la page à l'avant du bac à papier.

Formulaire de l'imprimante laser!

Les préimprimés ayant été imprimés avec une imprimante laser ne conviennent pas à une seconde impression.

1. Fixez le papier à l'aide des deux coulisses transversales pour le papier. Veillez à ne pas plier le papier.

1. Fermez la couverture de la cassette à papier.

Cache de la cassette de papier

Si vous avez desserré le cache de la cassette papier, fixez le cache dans les supports. Veillez à ce que le côté lisse du cache (avec les dessins) soit orienté vers le haut.

1. Poussez la cassette à papier jusqu'à la butée dans l'appareil.

1. Paramétrez le format de papier et le type de papier introduit (voir aussi chapitre Modifier les paramètres de l'imprimante, page 24).

PLACER le papier dans l'introduction de papier manuelle

1. Appelez les paramètres de l'imprimante si vous imprimez le document (voir aussi chapitre Modifier les paramètres de l'imprimante, page 24).
2. Dans le fichier, sélectionnez Papier sous Format de papier, le format du papier que vous souhaitez introduire dans l'introduction manuelle de papier.
3. Sélectionnez sous Bac l'introduction de papier manuelle.
4. Cliquez OK pour effectuer les changements. Imprimez le document.
5. Sur l'appareil, les voyants de statut clignotent () ainsi que le voyant d'erreur papier (). Introduisez le papier dans l'introduction manuelle de papier sur la partie avant de l'appareil.
6. Fixez le papier à l'aide des deux coulisses transversales pour le papier. Veillez à ne pas plier le papier.

Introduire le papier précisé

Introduisez le papier précisé dans l'introduction de papier manuelle afin d'obtenir des résultats d'impression optimaux.

1. L'appareil fait entrer le papier progressivement. Après le traitement de l'ordre d'impression, le papier est introduit et imprimé.

Insertion de documents

Si vous souhaitez imprimer sur un support (par exemple, des formulaires ou du papier à dette), introduisez le support avec la page à imprimer vers le haut et la tête vers l'avant (Direction Appareil) dans l'alimentation manuelle en papier.

Formulaire de l'imprimante laser!

Les préimprimés ayant été imprimés avec une imprimante laser ne conviennent pas à une seconde impression.

Introduire des enveloppes

Vous pouvez directement imprimer des enveloppes sur l'introduction de papier manuelle.

Enveloppes non appropriées!

N'utilise aucune enveloppe avec fermeture autocollante, enveloppes à fenêtre ou avec clip métallique.

1. Créez un document pour l'impression de l'adresse à la taille de l'enveloppe sur laquelle elle sera imprimée. Paramétrez l'orientation du document Paysage.
2. Appelez les paramètres de l'imprimante si vous imprimez le document (voir aussi chapitre Modifier les paramètres de l'imprimante, page 24).
3. Dans le fichier, sélectionnez Papier sous Format de papier, le format du papier que vous souhaitez introduire dans l'introduction manuelle de papier.
4. Sélectionnez sous Bac l'introduction de papier manuelle.
5. Cliquez OK. pour effectuer les changements. Imprimez le document.
6. Sur l'appareil, les voyants de statut clignotent () ainsi que le voyant d'erreur papier (). Introduisez l'enveloppe dans l'introduction manuelle de papier sur la partie avant de l'appareil. Le bord court doit indiquer la direction de l'appareil. La page qui doit être imprimée doit être vers le haut. La fermeture de l'enveloppe doit être orientée vers le bas, à gauche.
7. Fixez l'enveloppe à l'aide des deux introductions transversales de papier. Veillez à ne pas plier l'enveloppe en la fixant.

Les étiquettes

Utilisez les feuilles transparentes prévues pour copier et l'imprimante laser, car elles doivent résister aux températures élevées et à l'impression. La page d'impression est d'habitude un peu plus rugueuse que le dos.

Vous pouvez introduire des feuilles transparentes et des feuilles d'étiquette aussi bien dans la cassette de papier que dans l'introduction de papier manuelle. Utilisez de préférence l'introduction de papier manuelle pour l'impression sur ces supports d'impression (voir aussi chapitre Placer le papier dans l'introduction de papier manuelle, page 16).

Films et étiquettes non appropriés

N'utilise pas de feuilles transparentes qui sont placées pour l'étiquetage manuel ou un rétroprojecteur. Ces films peuvent fondre dans l'appareil et l'endommager.

Utilisez la feuille d'étiquette pour l'installation dans l'imprimante laser. Les étiquettes doivent recouvrir la feuille totalement, car elles seront décoller dans l'appareil.

Recto-verso

Avec votreachappareil, vous pouvez imprimer les pages d'un côté (= Simplex) ou des deux côtés (= Duplex). Pour l'impression Duplex, la page est automatiquement réintroduite et imprimée.

Impression duplex!

Pendant l'impression Duplex, le papier dessort en partie dans la sortie d'impression. Ne retirez pas le papier brusquement de l'appareil. Attendez jusqu'à ce que le document recto-verso ait été entièrement imprimé.

1. Appelez les paramètres de l'imprimante si vous imprimez le document (voir aussi chapitre Modifier les paramètres de l'imprimante, page 24).
2. Sélectionnez dans le dossier Papier sous Recto-verso l'impression recto-verso souhaitée.
3. Cliquez sur OK pour effectuer les changements. Imprimez le document.

Recto-verso

Vous pouvez imprimer une feuille d'un côté et l'introduire à nouveau dans l'appareil pour imprimer le dos de la page.

Impression recto-verso semi-automatique

Certaines applications (par exemple, Microsoft Word) sont compatibles avec une impression recto-verso semi-automatique. Dans le menu d'impression, activez la fonction d'impression recto-verso. L'appareil imprime toutes les pages impaires. Placez les pages imprimées comme décrit ci-dessous dans la cassette à papier. Confirmez le message de l'écran avec OK.

1. Imprimez la face de votre document.
2. Impression recto-verso manuelle à partir de la cassette de papier: Introduisez le modèle avec la page à imprimer vers le haut et avec la tête de la page vers l'avant dans la cassette de papier.

1. Impression recto-verso manuelle avec l'introduction de papier manuelle: Placez le modèle avec la page à imprimer vers le bas et avec la tête vers l'avant (direction de l'appareil) dans l'introduction de papier manuelle.

1. Imprimez le dos de votre document.

L'interface Web est à votre disposition dans tous les systèmes d'exploitation. Vous pouvez appeler l'interface Web avec un navigateur Internet sur l'ordinateur et régler plusieurs paramètres sur votre appareil. En outre, vous pouvez appeler un moniteur de statut dans une fenêtre de navigateur séparée et télécharger et installer les dernières versions de pilote et de logiciel résident (Firmware).

Vous pouvez accéder à l'interface web si vous avez relié l'appareil à un ordinateur directement par une prise USB- ou si l'appareil est relié à un réseau par une prise LAN.

Des descriptions plus détaillées des fonctions sont à portée à partir des textes d'aide accessibles aux pages respectives.

Appeler l'interface

Il vous faut l'adresse IP actuelle de l'appareil pour appeler l'interface web. Vous pouvez inscrire l'adresse IP dans les propriétés réseau ou la transmettre avec un moniteur de réseau. Vous trouvez l'adresse IP dans la liste des paramètres. Appuyez longtemps sur ON LINE (au moins deux secondes), pour imprimer la liste des paramètres.

1. Lancez le navigateur sur un ordinateur qui est connecté au réseau.

Navigateur internet approprié

Nous conseillons les navigateurs Internet suivants. Windows PC: Internet Explorer (à partir de la version 6.0), Apple Macintosh: Safari (à partir de la version 1.3), Linux: Conquerer (à partir de la version 3.2.1).

1. Dans la liste d'adresses du navigateur, entrez l'adresse IP de l'appareil.
2. Confirmez par Retour.

Moniteur de statut

Vous pouvez appeler un moniteur de statut sur la page d'accueil de l'interface Internet, qui s'ouvre dans une fenêtre séparée. Utiliser un navigateur avec une carte d'inscription, si vous devez paramétrer des pri propriétés dans le navigateur, la fenêtre Pop-up s'ouvre dans une nouvelle fenêtre. Autrement, le moniteur du statut s'ouvrira en tant que carte d'inscription.

Les pages de paramètres de l'interface Web sont protégées par un mot de passe. Saisissez les données de connexion :

Nom: user

Mot de passe: user

Modifier son mot de passe et le mémoriser!

Modifiez votre mot de passe de votre première session sur l'interface web afin de protéger l'accès de votre appareil à toute personne non habilitée. Notez leur mot de passe et conservez-le dans un endroit sûr. Si vous deviez l'oublier, l'appareil doit être remis aux réglages d'usine afin de pouvoir de nouveau l'utiliser. Toutes les configurations personnelles sont alors effacées.

Moniteur de statut avec apple et linux

Avec les systèmes d'exploitation Apple Mac OS et Linux, vous pouvez appeler un moniteur de statut sur la plateforme web (voir aussi chapitre Interface Web, page 19).

Le moniteur de statut est disponible avec le système d'exploitation Microsoft Windows. Il est installé avec le pilote de l'imprimante et vous indique le statut actuel de l'appareil. Entre autres, vous recevez des messages d'erreur détaillés et vous pouvez appeler l'interface Web.

Démarrez le moniteur de statut. Vous trouvez le fichier après l'installation du pilote de l'imprimante sous Démarrer>Programmes. Si le moniteur de statut est activé, le symbole coloré de l'imprimante apparait dans la barre des tâches Windows.

Démarrer le moniteur de statut automatiquement

Vous pouvez démarrer le moniteur du statut automatiquement durant le démarrage de Windows. Cliquez dans l'Explorateur avec la touche droite de la souris sur le symbole du programme du moniteur de statut et sélectionnez Établir la connexion. Déplacez la connexion dans le classeur Programmes>Démarrage automatique.

Etat de l'imprimante

Dans le champ État, le statut actuel de l'appareil est indiqué. Le voyant statut indique que l'appareil fonctionne sans erreur ou si une erreur s'est produite.

Voyant statut vert : l'appareil est au statut EN MARCHE et fonctionne sans erreurs.

Voyant statut jaune : un avertissement de l'appareil est apparu, ou l'appareil n'est pas prêt à imprimer (voir également le message d'erreur dans la partie messages d'erreur).

Voyant de statut rouge : une erreur de l'appareil est survenue (voir également Message d'erreur dans la ligne pour les messages d'erreur).

Ligne pour le message de statut

Dans la ligne pour le message de statut apparait le statut actuel de l'appareil, EN MARCHE, ETE/NT ou Mode Economie d'énergie

Ligne pour les messages/messages d'erreur

Dans le cas où une erreur de l'appareil se produit, un message d'erreur apparait avec des informations sur l'erreur. Cliquez sur le registre Etat de l'imprimante sur Aide, pour obtenir des explications détaillées sur les messages d'erreur.

L'imprimante

Sélectionner le fichier Configuration de l'imprimante, pour effectuer les réglages de l'appareil.

Sélectionner une imprimante : Vous pouvez contrôler plusieurs appareils avec le moniteur de statut. Sélectionnez l'appareil souhaité. Cette fonction est disponible uniquement pour les appareils de cette gamme de produits.

Paramètres d'imprimante: Cliquez sur Execution pour appeler l'interface Web de l'appareil mentionné (voir aussi chapitre Interface Web, page 19).

L'interface Web est à votre disposition dans tous les systèmes d'exploitation. Vous pouvez appeler l'interface Web avec un navigateur Internet sur l'ordinateur et régler plusieurs paramètres sur votre appareil. En outre, vous pouvez appeler un moniteur de statut dans une fenêtre de navigateur séparée et télécharger et installer les dernières versions de pilote et de logiciel résident (Firmware).

Réglages SNMP

(Disponible uniquement avec la connexion réseau sur TCP/IP)

Vous pouvez accéder à votre appareil avec le Simple Network Management Protocol (SNMP).

1. Cliquez sur Sélectionner une imprimante.
2. Cliquez sur Paramètres SNMP, pour adapter les paramètres SNMP.

SNMPv1/v2c: Sélectionnez cette option si vous utilisez le SNMP dans la version 1 ou 2. Le mot de passe pour la connexion réseau (Communauté) figure sur les paramètres des ports TCP/IP.

SNMP v3: Sélectionnez cette option si vous utilisez le SNMP dans la version 3. Cette version permet des paramètres de sécurité additionnels. Vous pouvez enter un nom d'utilisateur (ID Utilisateur), une méthode d'authentication (Authentication) oumettre en place une protection des informations privées (Confidentialité).

Paramètres

Sélectionnez le fichier Préférences, pour effectuer les réglages pour le moniteur de statut.

Vue réduite : AVEC cette sélection, vous déterminez si la totalité de la fenêtre du moniteur de statut ou uniquement le champ statut doit être affiché avec les lignes de message.

Vue d'avertissement: Activer cette fonction si vous souhaitez être informé sur de nouveaux messages d'erreur avec une fenêtre Pop-up. La fenêtre Pop-up apparait si le moniteur de statut est activé mais pas ouvert.

Entrez l'intervalle de surveillance. Avec l'intervalle de contrôle, vous déterminez dans quel laps de temps le moniteur de statut actualise le statut de l'appareil. Préréglage à 5 Secondes (1 - 20 Secondes).

Messages d'erreur

Dans les lignes affichant les messages de statut/messages d'erreur apparait le statut actuel de l'appareil. Dans le cas d'une erreur de l'appareil, des mes

sages d'erreur apparaisent avec des indications sur l'erreur. Vous trouverez la signification exacte des messages de statut/d'erreur dans le tableau suivant.

Messages de statut/messages d'erreur	Signification / Cause(s) Pos-sibles
EN MARCHE	L'appareil est au statut EN MARCHE et fonctionne sans erreurs.
ETEINT	Le statut de l'appareil est ETE/INT ou une erreur d'ap-pareil s'est produit.Si levoyant vert de statut ne s'allume après la sup-pression de l'erreur, appuyez brièvement sur ON LINE,pour allumer l'appareil en ligne.
Erreur de connexion de l'imprimante	La connexion à l'appareil est interrompue. Vérifiez l'installation de l'appareil.Vérifiez si l'appareil est correctement branché sur le secteur.Vérifiez, si le cable USB et/ou le cable LAN sont bran-chés.Vérifiez que le logiciel est installé et que l'appareil apparait dans le menu imprimante de votre ordina-teur.Il est possible qu'un pare-feu ou un anti-virus installé sur la machine bloque la communication avec l'appa-reil.
Mode Économie d'énergie	Votre appleil se met automatiquement par défaut en mode économique. Si vous souhaitez faire une im-pression, allumez votre appleil automatiquement du mode économique de courant au mode de fonctionne-ment.
Pré-chauffage	Phase de préchauffe: Pendant la phase de préchauf-fage, l'appareil chauffe l'unité d'impression, jusqu'à ce que la température de fonctionnement nécessaire soit atteinte.
Traitement du données	La tâche d'impression est effectué.
Annulation impression	La tâche d'impression est abandonnée.
Données incorrectes reçues	Erreur lors de la tâche d'impression. Répétez la tâche d'impression.
Capot ouvert	La couverture de l'appareil est ouverte.Si vous ne pouvez pas fermer la couverture de l'appa-reil, la cartouche toner n'est pas installée correcte-ment. Retirez la cartouche toner, et installez-la correctement.Si levoyant vert de statut ne s'allume après la sup-pression de l'erreur, appuyez brièvement sur ON LINE,pour allumer l'appareil en ligne.
Alimentation manuelle de papier	Le papier doit être introduit dans l'introduction de papier manuelle (voir aussi chapitre Placer le papier dans l'introduction de papier manuelle, page 16).
Alimenter le bac	Vérifiez la cassette de papier. Si levoyant vert de sta-tut ne s'allume après la suppression de l'erreur, ap-puyez brièvement sur ON LINE, pour allumer l'appareil en ligne.
Bourrage au chargement du papierBourrage lors de l'impressionBourage lors de l'éjection du papierBourage lors de l'impression recto verso	Il y a eu un bourage de papier : Vérifiez chacun destrois domainsuels suivants : Cassette de papier/alimen-tation en papier, unité d'impression et unité duplex/unité de fixation (voir aussi chapitre Eliminer le bour- rage de papier, page 29).Si le voyant vert de statut ne s'allume après la sup-pression de l'erreur, appuyez brièvement sur ON LINE, pour allumer l'appareil en ligne.
Alerte format papier	Avertissement : Problème avec le format du papier in-troduit. Assurez-vous que le bon format papier est utilisé.
Erreur de format du papier	Problème avec le format papier. Assurez-vous que lebon format papier est utilisé. Répétez la tâche d'im-pression.
Réserves de toner insuffisantes	La cartouche de toner est presque épuisée et doit êtrereplacée (voir aussi chapitre Changer le cartouche de toner, page 28). N'utilise que des consommablesd'origine.
Toner vide	La cartouche toner est terminée et doit bientôt ètrechéngée (voir aussi chapitre Changer le cartouche de toner, page 28). N'utilise que des consommablesd'origine.
La cartouche de toner est différente de celle d'origine	Une mauvaise cartouche toner à été insérée. N'utilissez que des consommables d'origine.
La cartouche de toner présente un défaut	La cartouche toner n'est pas correctement installéeou n'est pas reconnaue. Retirez la cartouche toner del'appareil et introduizsez à nouveau la cartouche toner.Si l'erreur continue de se produit, la cartouche tonerest endommagée et doit être replacée (voir aussi chapitre Changer le cartouche de toner, page 28).N'utilise que des consommables d'origine.
Cartouche de toner non installee	Une cartouche Toner est introduite dans l'appareil(voir aussi chapitre Changer le cartouche de toner,page 28). N'utilise que des consommables d'origine.
Descente température four	L'appareil s'est étient et refroidit. L'impression psequits par la suite .
NVRAM ERROR OF CONSUMABLEMANAGERVirtualPrinterDriver detected program exception	Erreur instrumentale! Utilisez l'aide rapiède (voir aussi chapitre Aide rapide, page 33). Si le problème persiste, veillez contacter notre service technique ouvoitrévendeur.
Erreur de l'unité de fusionErreur de voyageant	Erreur instrumentale! Utilisez l'aide rapiède (voir aussi chapitre Aide rapide, page 33). Si le problème persiste, veillez contacter notre service technique ouvoitrévendeur.

7 Réglages de l'imprimante

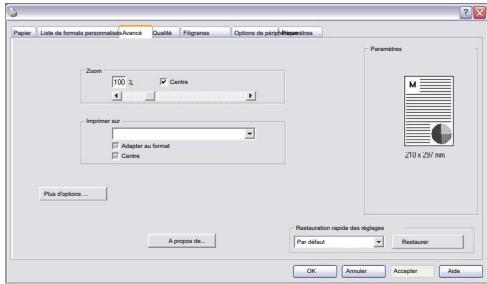

Les captures d'écran dans ce guide ont été réalisées avec Windows XP. Si vous utilisez Apple Mac OS ou Linux, les surfaces de l'écran apparaisent de manière un peu différente. Les fonctions sont toutefois les mêmes.

L'imprimante

Gérer les paramètres d'impression pour un ordre d'impression : Si vous imprimez un document, le champ de dialogue suivant apparait : Imprimer. Sélectionnez le nom de l'appareil et cliquez sur Propriétés. Les changements de paramètres sont valables uniquement pour les ordres d'impression de chaque application et jusqu'à ce que l'application soit fermée.

Gérer les paramètres d'impression standard : Les paramètres d'impression standard peuvent être adaptés à partir du menu de l'imprimante. Cliquez sur Démarrer > Réglages > Imprimantes. Cliquez droit sur le nom de l'appareil et Sélectionnez Propriétés. Dans le dossier Général, cliquez sur Réglage de l'imprimante.

Enregistrer les modifications

Clique sur Accepter, pour enregistrer les modifications du fichier en question. Clique sur OK, pour enregistrer toutes les modifications et fermer la fenêtre. Clique sur Annuler, pour fermer la fenêtre sans enregistrer.

Restauration rapide des réglages

Restauration rapide des réglages : Voupezrapidement avoir recours aux paramètres enregistrés, en sélectionnant les noms sur la liste et en cliquant sur Restaurer. Enregistrer vos paramètres dans le fichier Réglage sous Fichier.

Formatdu PAPIER

Sélectionnez le dossier Papier pour les paramètres de base comme recto-verso ou pages par feuille.

Format de papier: Choisissez le format du document. Réglez ce paramètre de préférence dans les paramètres d'impression de chaque application, car plusieurs programmes écrasent les paramètres du pilote de l'imprimante. Si vous souhaitez imprimer un document sous un autre format, réglez le format d'émission dans le dossier Avances sous Imprimer sur.

Bac: Choisissez la source de papier. Assurez-vous que le bon format papier est utilisé. Utilisez les options disponibles dans le dossier Options de périhérique, pour installer une source de papier non spécifiée.

Type de support: Choisissez le type de papier souhaité. Assurez-vous que le type de papier choisi soit utilisé.

Inverser l'ordre des pages: Modifiez l'ordre d'impression pour imprimer en premier la dernière page de votre document. Un document assez long est alors imprimé trié; la première page se trouve tout en haut.

Orientation: Orientation permet de choisir la direction d'impression sur la page. Vous pouvez régler si vous souhaitez imprimer en format haut ou transversal. Réglez ce paramètre de préférence dans les paramètres d'impression de chaque application car plusieurs programmes écrasent les paramètres du pilote de l'imprimante.

Rotation 180°: Activez cette fonction pour tourner l'impression à 180 degrés.

Copies: Entrez la fréquence à laquelle vous souhaitez imprimer le document. Activez Pages assemblées, si vous souhaitez que les copies soient émises classées et non toutes les copies une page après l'autre.

Recto-verso: La fonction Duplex vous permet d'activer l'impression recto-verso. Sélectionnez la page selon chaque direction Bord long (grand format) ou Bord court (format transversal). Si Simplex est sélectionné, l'appareil imprime uniquement sur la page avant de la feuille. Utilisez Options disponibles dans le dossier Options de périphérique, pour installer l'unité recto-verso dans le cas où Bord long et Bord court seraient désactivés.

Pages par feuille : Pages par feuille vous permet de sélectionner le nombre de pages qui doivent être imprimées sur une feuille de papier. Le mode Livret dispose et ordonne les pages de sorte à pouvoir plier la pile de feuilles en deux, à la moitié, et feuilleter les pages à la façon d'un livre. Bordures de page vous permet de cadrer toutes les pages si Pages par feuille apparait plus grand que 1. Cette option n'est pas disponible lors de l'impression d'un livre.

Première page - Mise en page : Cette fonction détermine l'agencement des pages sur la feuille. Activez Reliure à droite si les brochures du pilote doivent être générées sur la page droite avec la reliure. Pages du cahier indique le nombre de pages dans chaque signature de cahier et/ou chaque sous cahier. La valeur définie doit être un multiple de 4. O désactive les signatures, et le pilote indique un grand cahier unique.

Personnalises

Sélectionnez le dossier Liste de formats personnalisés pour produit, éditer et supprimer les formats de papier définis par l'utilisateur.

Liste de formats personnalisés: Tous les formats définis par l'utilisateur actuels sont spécifiés dans la liste. Cliquez sur Nouveau pour créer un nouveau format de page défini par l'utilisateur. Vous pouvez éditer ou supprimer les entrées de la liste.

Le nom est de préférence un texte de description pour le format. Il apparait dans la liste de format papier et dans les applications. Dimensions donnant la largeur et la longueur du format défini par l'utilisateur.

Réglages speciaux

Sélectionnez le dossier Avancé pour régler les fonctions comme le titre de la page et le verso ou le redimensionnement.

Zoom: Vous pouvez agrandir ou diminuer la taille du document à imprimer. Des diminutions allant jusqu'à 25 pour cent sont possibles ainsi que des agrandissements allant jusqu'à 400 pour cent. Cette option n'est pas disponible lors de l'impression d'un livre. L'image redimensionnée de la page se trouve en haut à gauche de la page, sauf si la fonction Centre est activée.

Imprimer sur : Cette fonction permet d'établir le format d'émission pour l'ordre d'impression. Elle est utile si des documents dont le format de papier n'est pas disponible ou non compatible avec l'appareil doivent être imprimés. Assurez-vous que le bon format papier est utilisé.

Si le format sous Imprimer sur est plus grand que le format sous Format de papier, les marges seront plus larges. Si le format sous Imprimer sur est plus petit que le format sous Format de papier, le texte peut éventuellement être coupé. Activez la fonction Adapter au format pour adapter le format d'impression à la page. L'image redimensionnée de la page se trouve en haut à gauche de la page, sauf si la fonction Centre est activée.

Fonctions non utilisables simultanément

Vous ne pouvez pas utiliser les fonctions Zoom et Imprimer en même temps.

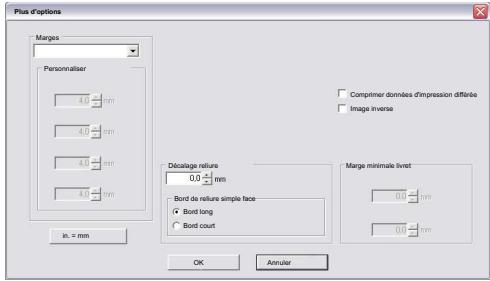

Plus d'options: Cliquez sur Plus d'options, pour effectuer d'autres réglages.

Marges: Cette fonction permet de changer les paramètres de marge minimum. Les marges personnalisées ne peuvent toutefois pas être inférieures aux marges de l'imprimante par défaut. Cette option n'est pas disponible lors de l'impression d'un livre.

Décalage relière: Pour introduire un écart plus grand sur la marge de page pour la relière. Cette fonction vous permet également d'ajuster l'écart pour la relière pour l'impression recto-verso.

Comprimer données d'impression différée: Comprimer données d'impression différée", uniquement disponible sur les imprimantes d'images. Comprime les données des fichiers d'impression différée.

Image inversée : Image inversée" permet d'inverser la sortie d'impression sur le bord vertical gauche de la page. Image inversée", uniquement disponible sur les imprimantes d'images. Permet d'imprimer une image inversée. Utile notamment pour imprimer un transfert pour T-Shirt.

Marge minimale livre: Ces valeurs vous permettent d'indiquer la marge minimale pour les images de la page si vous imprimez des cahiers.

Résolution

Sélectionnez le dossier Qualité pour régler la résolution.

Résolution : Réglez la définition pour l'ordre d'impression. Des résolutions plus élevées offrent une meilleure qualité d'impression, mais la transmission de l'ordre à l'appareil ainsi que l'impression peuvent durer plus longtemps.

Imprimer texte noir: Activez cette option pour imprimer en noir tout texte qui n'est pas blanc - quel que soit le paramètre couleur de l'application. Cela s'avère utile pour imprimer un texte en couleur sur un fond de couleur.

Ajuster: Réglez le contraste souhaité. Réglez la luminosité souhaitée.

Filigrane

Sélectionnez le dossier Filigranes, pour ajouter le filigrane, le changer, le supprimer ou l'appliquer

Sélection de filigrane : Sélectionnez le filigrane que l'ordre d'impression doit ajouter. Le filigrane apparait selon le paramètre sur toutes les pages ou sur la première page de votre document uniquement. Cliquez sur Nouveau pour créer un nouveau filigrane. Vous pouvez éditer ou supprimer les entrées de la liste.

Le texte en filigrane apparait sous un nom dans la liste. Il peut y avoir plusieurs filigranes avec le même nom, mais d'autres paramètres : bien que l'on puisse avoir du mal à les différencier. Ces paramètres vous permettent de définir votre police et la taille ainsi que la position et l'orientation du filigrane sur la page.

Usage : Sous Usage, vous pouvez définir si le filigrane apparait sur toutes les pages ou sur la première page uniquement.

Options de l'apparel

Sélectionnez le dossier Options de périphérique pour installer les fonctions optionnelles et autres caractéristiques de performance de votre imprimante.

Modifier les paramètres

Vous pouvez voir cette fonction à l'intérieur de l'application uniquement. Pour changer la fonction, vous devez ouvrir les propriétés dans le menu imprimante.

Fonctionnalités de l'imprimante : Montre les autres fonctions de l'appareil. Sélectionnez une fonction pour changer les paramètres.

Réglages

Sélectionnez le dossier Réglage pour enregistrer les paramètres de l'imprimante actuels, remettre les paramètres enregistrés précédemment ou réinstaller les paramètres du départ usine.

Effets du changement aux paramètres usine. La remise ou le rétablissement des paramètres n'a pas d'impact sur le format papier défini, le filigrane, les replacements de caractère, les options installées ou la mémoire. Cela n'a pas d'effet sur les documents du formulaire, mais supprime la sélection et la disposition des formulaires intégrés.

Réglages d'usine: Cliquez sur Réinitialiser à... pour remettre les paramètres de l'imprimante du départ usine

Intégrer des paramètres modifiés

Si vous avez modifié les paramètres, et que le bouton Accepter est actif, vous nevez cliquer sur Accepter, avant d'enregistrer les paramètres.

Par défaut: Cette fonction permet d'enregistrer les paramètres actuels en tant que paramètres standard de l'imprimante ou de reprendre les paramètres de l'imprimante standard précédemment enregistrés. Seule une série de paramètres peut être enregistrée, de sorte que les paramètres enregistrés précédemment soient écrasés par la nouvelle série.

Fichier : Avec ces fonctions, les paramètres actuels sont enregistrés dans un fichier ou les paramètres d'un fichier enregistré précédemment sont repris. Le nom du fichier enregistré apparait dans la liste des paramètres sous Restauration rapide des réglages. Supprimer vous permet de supprimer le fichier des paramètres.

Indications sur les nuisances

Si des erreurs surviennent, vérifie les messages de statut du moniteur de statut (voir aussi chapitre Moniteur de statut, page 20).

Utiliser le matériel d'origine!

N'utilise que des consommables d'origine. Pour les commander, adressez-vous à votre revendeur ou à notre service commercial. Tout autre consommable pourrait endomager l'appareil.

Respecter les indications de l'emballage

Référez-vous aux informations sur l'emballage des consommables.

1. Ouvrez l'appareil en rabattant le couvercle de l'appareil vers l'avant.

Ne pas ouvrir pendant la tâche d'impression !

N'ouvrez dans aucun cas la couverture, pendant que l'appareil effectue une tâche d'impression.

1. Retirez la cartouche toner en touchant la poignée au milieu et en tirant vers l'avant sur l'appareil.

Émergence de poussière sur le toner!

Retirez avec précaution la cartouche de toner de l'appareil afin de ne pas répandre de la poudre de toner. Faites attention à l'endroit où vous posez la cartouche; la poudre de toner sortant de la cartouche peut le salir.

Conservez les cartouches cassées ou usagées dans leur emballage d'origine ou dans un sachet en plastique afin de ne pas répandre de poudre de toner. Redonnez les cartouches usagées à votre magasin spécialisé ou remettez-les à un centre de collecte des déchets. Ne jetez jamais les cartouches au feu. Tenez les cartouches hors de portée des enfants.

Émergence de poussière sur le toner!

N'ouvre jamais la cartouche de toner. Si de la poudre de toner sort de la cartouche, évitez tout contact avec la peau et avec les yeux. N'inhalez pas la poudre de toner. Enlevez la poussière provenant de vêtements ou d'objets à l'eau froide; l'eau chaude risque de fixer le toner. Ne retirez en aucun cas la poussière éparpillée sur le toner avec un aspirateur.

1. Pendant le troisième changement de la cartouche toner, vous devez nettoyer la tête de pression du LED. Essuyez la vitre de la tête d'impression du LED au-dessus de la cartouche toner avec un chiffon doux, sec et sans peluches.

1. Déballez la nouvelle cartouche.
2. Retirez les bandes collantes et le papier de protection noir, mais pas encore les bandes de protection dans la cartouche.

1. Secouez plusieurs fois la nouvelle cartouche pour répartir uniformément le toner et obtenir ainsi une meilleure qualité d'impression.

1. Retirez tout d'abord toutes les bandes de protection sur le côté gauche de la cartouche.

DANGER

Émergence de poussière sur le toner ! Ne secouez plus la cartouche après avoir enlevé la bande de protection. Autrement, de la poudre de toner pourrait s'échapper.

1. Insérez la cartouche dans votre appareil. La cartouche doit s'encocher totalement.

1. Veuillez fermer l'appareil.

Attention!

La cartouche toner n'est pas correctement installée !

Si vous ne pouvez pas fermer la couverture de l'appareil, la cartouche toner n'est pas installée correctement. Retirez la cartouche toner, et installez-la correctement.

Appareil hors ligne

Si le voyant de statut () ne s'allume pas après la suppression de l'erreur, appuyez brièvement sur ON LINE pour que l'appareil soit en ligne.

Éliminer le bourrage de papier

Votre appareil est équipé de capteurs qui peuvent rapidement détecter le bourrage papier. En cas de défaillance, l'introduction du papier d'impression est tout de suite arrêtée. Vérifiez chacun des trois domaines suivants : Cassette de papier/introduction de papier, unité d'impression et unité duplex/unité de fixation (voir également l'aide ci-contre).

DANGER

Émergence de poussière sur le toner!

Retirez avec précaution le papier de l'appareil en cas de bourrage papier, et jetez-le avec soin. Il est possible que le toner de l'impression ne soit pas totalement fixé, ce qui pourrait libérer de la poudre de toner. N'inhalez pas la poudre de toner. Enlevez la poussière provenant de vêtements ou d'objets à l'eau froide; l'eau chaude risque de fixer le toner. Ne retirez en aucun cas la poussière éparpillée sur le toner avec un aspirateur.

Remédier au bourrage papier dans la cassette à papier/l'introduction de papier

1. Retirer la cassette à papier de l'appareil.

1. Retirez le papier avec précaution.

1. Poussez la cassette à papier jusqu'à la butée dans l'appareil.

Appareil hors ligne

Si le voyant de statut () ne s'allume pas après la suppression de l'erreur, appuyez brièvement sur ON LINE pour que l'appareil soit en ligne.

Remédier au bourrage de papier dans l'unité d'impression

1. Ouvrez l'appareil en rabattant le couvercle de l'appareil vers l'avant.

1. Retirez la cartouche toner en touchant la poignée au milieu et en tirant vers l'avant sur l'appareil.

Émergence de poussière sur le toner!

Retirez avec précaution la cartouche de toner de l'appareil afin de ne pas répandre la poudre de toner. Faites attention à l'endroit où vous posez la cartouche ; la poudre de toner sortant de la cartouche peut la salir.

N'ouvre jamais la cartouche de toner. Si de la poudre de toner sort de la cartouche, évitez tout contact avec la peau et avec les yeux. N'inhalez pas la poudre de toner. Enlevez la poussière provenant de vêtements ou d'objets à l'eau froide; l'eau chaude risque de fixer le toner. Ne retirez en aucun cas la poussière éparpillée sur le toner avec un aspirateur.

1. Ouvrez la trappe de bourrage papier

1. Retirez le papier avec précaution.

1. Fermez la trappe de bourrage papier.

1. Insérez la cartouche dans votre appareil. La cartouche doit s'encocher totalement.

1. Veuillez fermer l'appareil.

Attention!

La cartouche toner n'est pas correctement installée !

Si vous ne pouvez pas fermer la couverture de l'appareil, la cartouche toner n'est pas installée correctement. Retirez la cartouche toner, et installez-la correctement.

Appareil hors ligne

Si le voyant de statut () ne s'allume pas après la suppression de l'erreur, appuyez brièvement sur ON LINE pour que l'appareil soit en ligne.

Remédier au bourrage papier dans l'unité recto-verso/ unité de fixation

1. Ouvrez la trappe de bourrage papier sur la partie arrière de l'appareil.

DANGER - Chaleur!

Pièces de l'équipement chaudes!

L'unité de fixation et votre environnement à l'intérieur de l'appareil seront chauds lors du fonctionnement. Ne touchez pas ces pièces si vous avez ouvert l'appareil. Faites bien attention si, par exemple, vous retirez un bourrage de papier.

1. Débloquez l'introduction de papier sur l'unité de fixation en appuyant vers le bas sur le levier de déblocage sur les deux côtés.

1. Retirez le papier avec précaution.

1. Fermez la trappe de bourrage papier. Rabattez le levier de fixation en refermant la trappe de bourrage papier automatiquement dans la position de sortie.

Appareil hors ligne

Si le voyant de statut () ne s'allume pas après la suppression de l'erreur, appuyez brièvement sur ON LINE pour que l'appareil soit en ligne.

Nettoyer la tête d'impression LED

Si des bandes blanches apparaissent sur les pages imprimées ou si l'image imprimée est floue, vous devez nettoyer la tête d'impression LED.

1. Ouvrez l'appareil en rabattant le couvercle de l'appareil vers l'avant.

Ne pas ouvrir pendant la tâche d'impression!

N'ouvrez dans aucun cas la couverture, pendant que l'appareil effectue une tâche d'impression.

1. Retirez la cartouche toner en touchant la poignée au milieu et en tirant vers l'avant sur l'appareil.

Émergence de poussière sur le toner!

Retirez avec précaution la cartouche de toner de l'appareil afin de ne pas répandre la poudre de toner. Faites attention à l'endroit où vous posez la cartouche ; la poudre de toner sortant de la cartouche peut le salir.

N'ouvre jamais la cartouche de toner. Si de la poudre de toner sort de la cartouche, évitez tout contact avec la peau et avec les yeux. N'inhalez pas la poudre de toner. Enlevez la poussière provenant de vêtements ou d'objets à l'eau froide; l'eau chaude risque de fixer le toner. Ne retirez en aucun cas la poussière éparpillée sur le toner avec un aspirateur.

1. Essuyez la tête d'impression du LED au-dessus de la cartouche toner avec un chiffon doux, sec et sans peluches.

1. Insérez la cartouche dans votre appareil. La cartouche doit s'encocher totalement.

La cartouche toner n'est pas correctement installée !

Si vous ne pouvez pas fermer la couverture de l'appareil, la cartouche toner n'est pas installée correctement. Retirez la cartouche toner, et installez-la correctement.

Appareil hors ligne

Si le voyant de statut () ne s'allume pas après la suppression de l'erreur, appuyez brièvement sur ON LINE pour que l'appareil soit en ligne.

Ne pas ouvrir pendant la tâche d'impression!

N'ouvre dans aucun cas la couverture, pendant que l'appareil effectue une tâche d'impression.

La cartouche toner n'est pas correctement installée !

Si vous ne pouvez pas fermer la couverture de l'appareil, la cartouche toner n'est pas installée correctement. Retirez la cartouche toner, et installez-la correctement.

Aide rapide

Si un problème n'est pas résolu à l'aide des descriptions contenues dans le guide d'utilisation (voir aussi l'aide ci-après), respectez les étapes suivantes :

1. Débranche l'appareil.
2. Attendez au moins dix secondes, et insérez de nouveau la fiche secteur dans la prise de courant.
3. Référez-vous aux instructions à l'écran et sur le rapport d'erreurs. Si le problème persiste, veillez contacter notre service technique ou votre revendeur.

Problèmes avec L'imprimante	Cause(s) Possible(s)
Pas d'impressionL'impression est interrompue	Bourrage papier, papier ou cartouche toner en rup-ture.Vérifiez les voyants de statut et les messages d'erreur dans le moniteur de statut (voir aussi chapitre Moni-teur de statut, page 20).Après l'impression de plusieurs pages, il se peut qu'une courte pause survienne. L'appareil poursuit automatiquement l'impression.
L'appareil produit des traits blanches lors de l'impression.	Nettoyez le tambour de la cartouche de toner à l'aide d'un chiffon doux.Nettoyez la tête d'impression LED au-dessus de la cartouche toner (voir aussi chapitre Nettoyez la tête d'impression LED, page 32).
L'appareil produit des traits noirs lors de l'impression.	La cartouche de toner est endommagée et doit être replacée. N'utilise que des consommables d'ori-gine.
L'appareil fait du bruit à l'impression.	La cartouche de toner est presque épuisée et doit être replacée. N'utilise que des consommables d'ori-gine.
L'impression est trop claire	La cartouche de toner est presque épuisée et doit être replacée. N'utilise que des consommables d'ori-gine.
L'impression est floue	Nettoyez la tête d'impression LED au-dessus de la cartouche toner (voir aussi chapitre Nettoyez la tête d'impression LED, page 32).

Problèmes avec L'Ordinateur

Cause(s) Possible(s)

Aucune connexion à l'appareil

Vérifiez l'installation de l'appareil. Vérifiez si le cable USB et/ou le cable LAN est bien branché et que les pi-lotes de l'imprimante sont installés sur l'ordinateur. Vérifiez si l'appareil est installé dans le menu de l'im-primante de l'ordinateur. Vérifiez sur le moniteur de statut s'il n'y a pas de messages d'erreur. Il est possible qu'un pare-feu ou un anti-virus installé sur la machine bloque la communication avec l'appa-reil.

Caractéristiques techniques

Dimensions (L × H × P)	390 × 203 × 408 mm
Poids	<6,5 kg
Prises secteur	220–240V~ /50–60 Hz
Consommation
Mode de veille	<5 W
Phase de chauffe	<XW
imprimer	<XW
Température ambiente reconnmandée :	18–28°C
Humidité de l'air relative	20–80% (sans condensation)

Normes

Sécurité	EN 60950-1
Emission	EN 55022 classe B
	EN 61000-3-2
	EN 61000-3-3
Immunité	EN 55024
Niveau de bruit (impression sonore) basé sur ISO 9296
Veille	<30 dB(A)
Fonctionnement	<54 dB(A)

Imprimante

Type	LED-Tête d'impression
Emulation	GDI·PCL (LP 5525dn)
Temps de préchauffe	10 sek.
Largeur	211 mm
Définition	600 x 600 dpi 600 x 1200 dpi
Vitesse	jusqu'à 24 pages/mi-nute

Papier (cassette à papier)

Capacité	250 feuilles
Taille	A4 · A5 · B5 (JIS) Lettre · Légal (13/14") Exec · Défini par l'util- sateur
	A4 · Lettre · Légal (Impression duplex)
Epaisseeur	0,07 – 0,11 mm
Poids	60 – 105 g/m2
	60 – 105 g/m2 (Impression duplex)

Capacité	1 feuilles
Largeur	89 – 148 mm
Longueur	216 – 356 mm
Epaisseur	0,07 – 0,15 mm
Poids	60 – 165 g/m2

Connexion ordinateur / réseau

Raccordement	USB 2.0 (Haut débit)
	LAN 10/100Mbit (LP 5525dn)

Systèmes d'exploitation Windows 2000 - XP (Professional/Home) - Vista MAC OS - Linux

Sous réserve de modifications des données techniques sans prévis.

Pour une prestation de garantie, veuillez vous adresser à votre distributeur ou au bureau d'assistance de Sagemcom. Il faut fournir une preuve d'achat.

Veuillez utiliser votre appareil conformément aux prescriptions et dans des conditions d'utilisation normales. Sagemcom décline toute responsabilité pour toute utilisation non conforme aux prescriptions et pour les conséquences qui en découlent.

Pour tout mauvais fonctionnement, veuillez demander conseil à votre distributeur ou au bureau d'assistance de Sagemcom.

Conditions générales de garantie

Sagemcom comprend une période de garantie de 12 - douze - mois (3 - trois - mois pour accessoires) à compter de la date d'achat sans calcul et selon son appréciation des travaux de réparation et des coûts pour les pièces de remplacement, si des défauts sont attribuables à un traitement erroné apparaissant sur l'appareil.

Hormis le cas où le client a conclu un contrat de maintenance avec Sagemcom pour l'appareil aux termes duquel les réparations sont effectuées au domicile du client, aucune réparation n'est faite au domicile du client. Le client doit expédier à ses propres frais l'appareil défectueux à l'adresse obtenue du distributeur ou du bureau d'assistance de Sagemcom.

Lorsqu'un produit est expédié pour réparation, une preuve d'achat doit être jointe à l'expédition (sans modification, notes ou passages illisibles) dont il ressort que le produit est toujours sous garantie. Si aucune preuve d'achat n'est jointe à l'expédition, l'atelier de réparation Sagemcom prendra la date de fabrication comme référence pour déterminer le statut de garantie du produit.

Sous réserve des obligations légales, Sagemcom n'accepte aucune garantie implicite ou explicite qui n'a pas été mentionnée dans cette section et décline toute responsabilité pour les dommages directs ou indirects, matériels ou immatériels, qui sortent du cadre de la présente garantie.

Si une disposition de la présente garantie s'avère être en tout ou en partie invalide ou illégale en vertu d'une infraction à l'encontre d'une prescription de protection du consommateur stipulée par la législation nationale, la validité et la légalité des autres dispositions de la présente garantie conservent leur plein et entier effet.

La garantie légale s'applique sans restriction, indépendamment de la garantie de réparation.

Sagemcom décline toute responsabilité au titre de la garantie en relation avec :

) Des dommages, définis, pannes ou erreurs de fonctionnement pour une ou plusieurs des raisons suivantes: - le non-respect des instructions d'installation et d'utilisation - les influences extérieures (y compris mais sans limitation : coup de foudre, incendie, vibrations, vandalisme, réseau électrique inapproprié / défectueux ou dégâts des eaux de tout type) - modification de l'appareil sans l'autorisation écrite de Sagemcom - conditions de fonctionnement inappropriées, en particulier la température et l'humidité de l'air - réparation ou maintenance de l'appareil par des personnes non autorisées par Sagemcom *) Usure de l'appareil et des composants à la suite d'une utilisation quotidienne normale ) dommages qui peuvent être attribués à un emballage inadéquat ou défectueux de l'appareil renvoyé à Sagemcom ) utilisation d'une nouvelle version logicielle sans l'autorisation préalable de Sagemcom ) modification ou ajustement apporté à l'appareil ou au logiciel sans l'approbation écrite préalable de Sagemcom ) mauvais fonctionnements qui ne peuvent être attribués à l'appareil ni au logiciel installé dans l'ordinateur pour faire fonctionner l'appareil Les problèmes de connexion liés à tel ou tel environnement, notamment : - problèmes en relation avec l'accès et/ou le raccordement à Internet tels que, par exemple, les interruptions d'accès au réseau ou le mauvais fonctionnement lors du raccordement de l'abonné ou de son interlocuteur - problèmes de transmission (par exemple, couverture géographique insuffisante de la région de la part de l'émetteur, interférences ou mauvaises connexions) - erreurs du réseau local (câblage, serveur, postes de travail) ou erreurs au niveau du réseau de transmission (comme par exemple, mais sans limitation, interférences, mauvais fonctionnement ou mauvaise qualité du réseau) - modification des paramètres du réseau de radiocommunications après la vente du produit ) défauts de fonctionnement du fait de l'entretien normal de l'appareil (comme décrit dans le manuel de l'utilisateur fourni), ainsi que des erreurs de fonctionnement qui peuvent être attribuées à l'omission d'une révision générale. Les coûts des travaux d'entretien sont en tous les cas à la charge du client. - Erreurs de fonctionnement qui peuvent être attribuées à l'utilisation de produits, de consommables ou d'accessoires non compatibles.

C) Réparations hors garantie

Dans les cas visés sous point B et à l'issue de la période de garantie, le client est tenu de se faire établir un devis par un centre de réparation Sagemcom autorisé.

Les coûts de réparation et d'expédition sont à la charge du client.

Les conditions stipulées ci-dessus sont valables pour autant qu'aucune autre clause écrite n'ait été conclue avec le client et uniquement en France.

Garantie

Pour une prestation de garantie, veillez vous adresser à votre distributeur ou au bureau d'assistance de Sagemcom. Il faut :- espérer une preuve d'achat.

Veuillez utiliser votre appareil conformément aux prescriptions et dans des conditions d'utilisation normales. Sagemcom décline toute responsabilité pour toute utilisation non conforme aux prescriptions et pour les conséquences qui en découlent.

Pour tout mauvais fonctionnement, veuillez demander conseil à votre distributeur ou au bureau d'assistance de Sagemcom.

Conditions générales de garantie

Sagemcom comprend une période de garantie de 24 - vingt-quatre - Mois (3 - trois - Mois pour accessoires) à compter de la date d'achat sans calcul et selon son appréciation des travaux de réparation et des coûts pour les pièces de remplacement, si des défauts sont attribuables à un traitement erroné apparaissent sur l'appareil.

Hormis le cas où le client a conclu contrat de maintenance avec Sagemcom pour l'appareil aux termes duquel les réparations sont effectuées au domicile du client, aucune réparation n'est faite au domicile du client. Le client doit expédier à ses propres frais l'appareil défectueux à l'adresse obtenue du distributeur ou du bureau d'assistance de Sagemcom.

Lorsqu'un produit est expédié pour réparation, une preuve d'achat doit être jointe à l'expédition (sans modification, notes ou passages illisibles) dont il reste que le produit est toujours sous garantie. Si aucune preuve d'achat n'est jointe à l'expédition, l'atelier de réparation Sagemcom prendra la date de fabrication comme référence pour déterminer le statut de garantie du produit.

Sous réserve des obligations légales, Sagemcom n'accepte aucune garantie implicite ou explicite qui n'a pas été mentionnée dans cette section et décline toute responsabilité pour les dommages directs ou indirects, matériels ou immatériels, qui sortent du cadre de la présente garantie.

Si une disposition de la présente garantie s'avère être en tout ou en partie invalide ou illégale en vertu d'une infraction à l'encontre d'une prescription de protection du consommateur stipulée par la législation nationale, la validité et la légalité des autres dispositions de la présente garantie conservent leur plein et entier effet.

La garantie légale s'applique sans restriction, indépendamment de la garantie de réparation.

Sagemcom décline toute responsabilité au titre de la garantie en relation avec :

) Des dommages, défauts, pannes ou erreurs de fonctionnement pour une ou plusieurs des raisons suivantes : - le non-respect des instructions d'installation et d'utilisation - les influences extérieures (y compris mais sans limitation : coup de foudre, incendie, vibrations, vandalisme, réseau électrique inapproprié / défectueux ou dégâts des eaux de tout type) - modification de l'appareil sans l'autorisation écrite de Sagemcom - conditions de fonctionnement inappropriées, en particulier la température et l'humidité de l'air - réparation ou maintenance de l'appareil par des personnes non autorisées par Sagemcom *) Usure de l'appareil et des composants à la suite d'une utilisation quotidienne normale ) dommages qui peuvent être attribués à un emballage inadéquat ou défectueux de l'appareil renvoyé à Sagemcom ) utilisation d'une nouvelle version logicielle sans l'autorisation préalable de Sagemcom ) modification ou ajustement apporté à l'appareil ou au logiciel sans l'approbation écrite préalable de Sagemcom *) mauvais fonctionnements qui ne peuvent être attribués à l'appareil ni au logiciel installé dans l'ordinateur pour faire fonctionner l'appareil

Les problèmes de connexion liés à tel ou tel environnement, notamment :

• problèmes en relation avec l'accès et/ou le raccordement à Internet tels que, par exemple, les interruptions d'accès au réseau ou le mauvais fonctionnement lors du raccordement de l'abonné ou de son interlocuteur
• problèmes de transmission (par exemple, couverture géographique insuffisante de la région de la part de l'émetteur, interférences ou mauvaises connexions)
• erreurs du réseau local (câblage, serveur, postes de travail) ou erreurs au niveau du réseau de transmission (comme par exemple, mais sans limitation, interférences, mauvais fonctionnement ou mauvaise qualité du réseau)
• modification des paramètres du réseau de radiocommunications après la vente du produit

*) défauts de fonctionnement du fait de l'entretien normal de l'appareil (comme décrit dans le manuel de l'utilisateur fourni), ainsi que des erreurs de fonctionnement qui peuvent être attribuées à l'omission d'une révision générale. Les coûts des travaux d'entretien sont en tous les cas à la charge du client. - Erreurs de fonctionnement qui peuvent être attribuées à l'utilisation de produits, de consommables ou d'accessoires non compatibles.

C) Réparations hors garantie

Dans les cas visés sous point B et à l'issue de la période de garantie, le client est tenu de se faire établir un devis par un centre de réparation Sagemcom autorisé.

Les coûts de réparation et d'expédition sont à la charge du client.

Les conditions stipulées ci-dessus sont valables pour autant qu'aucune autre clause écrite n'ait été conclue avec le client et uniquement en Belgique & Luxembourg.

Garantie

Pour une prestation de garantie, veuillez vous adresser à votre distributeur ou au bureau d'assistance de Sagemcom. Il faut :- prévenir une preuve d'achat.

Veuillez utiliser votre appareil conformément aux prescriptions et dans des conditions d'utilisation normales. Sagemcom décline toute responsabilité pour toute utilisation non conforme aux prescriptions et pour les conséquences qui en découlent.

Pour tout mauvais fonctionnement, veuillez demander conseil à votre distributeur ou au bureau d'assistance de Sagemcom.

Conditions générales de garantie

Sagemcom comprend une période de garantie de 12 - douze - Mois (3 - tre - Mois pour accessoires) à compter de la date d'achat sans calcul et selon son appréciation des travaux de réparation et des coûts pour les pièces de remplacement, si des défauts sont attribuables à un traitement erroné apparaisent sur l'appareil.

Hormis le cas où le client a conclu contrat de maintenance avec Sagemcom pour l'appareil aux termes duquel les réparations sont effectuées au domicile du client, aucune réparation n'est faite au domicile du client. Le client doit expédier à ses propres frais l'appareil défectueux à l'adresse obtenue du distributeur ou du bureau d'assistance de Sagemcom.

Lorsqu'un produit est expédié pour réparation, une preuve d'achat doit être jointe à l'expédition (sans modification, notes ou passages illisibles) dont il ressort que le produit est toujours sous garantie. Si aucune preuve d'achat n'est jointe à l'expédition,

L'atelier de réparation Sagemcom prendra la date de fabrication comme référence pour déterminer le statut de garantie du produit.

Sous réserve des obligations légales, Sagemcom n'accepte aucune garantie implicite ou explicite qui n'a pas été mentionnée dans cette section et décline toute responsabilité pour les dommages directs ou indirects, matériels ou immatériels, qui sortent du cadre de la présente garantie.

Si une disposition de la présente garantie s'avère être en tout ou en partie invalide ou illégale en vertu d'une infraction à l'encontre d'une prescription de protection du consommateur stipulée par la législation nationale, la validité et la légalité des autres dispositions de la présente garantie conservent leur plein et entier effet.

La garantie légale s'applique sans restriction, indépendamment de la garantie de réparation.

Sagemcom décline toute responsabilité au titre de la garantie en relation avec :

) Des dommages, définis, pannes ou erreurs de fonctionnement pour une ou plusieurs des raisons suivantes: - le non-respect des instructions d'installation et d'utilisation - les influences extérieures (y compris mais sans limitation : coup de foudre, incendie, vibrations, vandalisme, réseau électrique inapproprié / défectueux ou dégâts des eaux de tout type) - modification de l'appareil sans l'autorisation écrite de Sagemcom - conditions de fonctionnement inappropriées, en particulier la température et l'humidité de l'air - réparation ou maintenance de l'appareil par des personnes non autorisées par Sagemcom *) Usure de l'appareil et des composants à la suite d'une utilisation quotidienne normale ) dommages qui peuvent être attribués à un emballage inadéquat ou défectueux de l'appareil renvoyé à Sagemcom ) utilisation d'une nouvelle version logicielle sans l'autorisation préalable de Sagemcom ) modification ou ajustement apporté à l'appareil ou au logiciel sans l'approbation écrite préalable de Sagemcom *) mauvais fonctionnements qui ne peuvent être attribués à l'appareil ni au logiciel installé dans l'ordinateur pour faire fonctionner l'appareil Les problèmes de connexion liés à tel ou tel environnement, notamment : - problèmes en relation avec l'accès et/ou le raccordement à Internet tels que, par exemple, les interruptions d'accès au réseau ou le mauvais fonctionnement lors du raccordement de l'abonné ou de son interlocuteur - problèmes de transmission (par exemple, couverture géographique insuffisante de la région de la part de l'émetteur, interférences ou mauvaises connexions)

• comme par exemple, mais sans limitation, interférences, mauvais fonctionnement ou mauvaise qualité du réseau)
• modification des paramètres du réseau de radiocommunications après la vente du produit

*) défauts de fonctionnement du fait de l'entretien normal de l'appareil (comme décrit dans le manuel de l'utilisateur fourni), ainsi que des erreurs de fonctionnement qui peuvent être attribuées à l'omission d'une révision générale. Les coûts des travaux d'entretien sont en tous les cas à la charge du client. - Erreurs de fonctionnement qui peuvent être attribuées à l'utilisation de produits, de consommables ou d'accessoires non compatibles.

C) Réparations hors garantie

Dans les cas visés sous point B et à l'issue de la période de garantie, le client est tenu de se faire établir un devis par un centre de réparation Sagemcom autorisé.

Les coûts de réparation et d'expédition sont à la charge du client.

Les conditions stipulées ci-dessus sont valables pour autant qu'aucune autre clause écrite n'ait été conclue avec le client et uniquement en Suisse.

La certification CE atteste de la conformité aux directives de l'UE qui sont applicables pour cet appareil.

Déclaration de conformité

Par la présente Sagemcom Austria GmbH déclare que l'appareil LP 5524d, LP 5525dn est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Vous pouvez trouver la déclaration de conformité complète sur notre site web www.sagem-ca.at/doc.

En tant que participant au programme ENERGYSTAR, Sagemcom Austria GmbH est en mesure de garantir que cet appareil est conforme aux exigences d'ENERGY STAR.

L'emballage : Pour faciliter le recyclage des emballages, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

Les piles et batteries : Les piles et batteries usagées doivent être déposées dans les points de collecte désignés.

Le produit : La poubelle barrée apposée sur le produit signifie qu'il appartient à la famille des équipements électriques et électroniques.

Dans le cadre du recyclage, de l'élimination des équipements de ce type (WEEE, Waste Electrical and Electronic Equipment) et de la protection de l'environnement et de la santé, les directives européennes requièrent le tri sélectif des appareils en fin de vie selon l'une des possibilités suivantes:

• Votre revendeur reprend volontiers votre ancien appareil si vous lui en achetez un nouveau.
• Les appareils en fin de vie peuvent également être éliminés dans des points de collecte prévus à cet effet.

Les emballages utilisés en papier et carton peuvent être dépollués comme du papier usage. Les feuilles en plastique et le polystyrène peuvent être recyclées ou déposées en déchets résiduels, selon les spécifications de votre pays.

Marques déposées : Les références citées dans le présent manuel sont des marques déposées des entreprises respectives. L'absence des symboles et ne signifie pas que les termes utilisés sont des marques libres. Les autres noms de produit utilisés dans le présent document seront uniquement à des fins de désignation et peuvent être des marques des propriétaires respectifs. Sagemcom rejette tous droits sur ces marques.

La reproduction de certains documents (par ex. par numérisation, impression, copie) est interdite dans certains pays. La liste des documents indiquée ci-dessous n'est pas exhaustive et ne constitue qu'un aperçu. En cas de doute, adressez-vous à un conseiller juridique.

Passeports (papiers d'identité) - Visas d'entrée et de sortie (papiers d'immigration) - Papiers militaires - Billets de banque, chèques de voyage, mandats de paiement - Timbres postaux, vignettes fiscales (oblitérés ou non) - Titres d'emprunt, certificats de dépôt, obligations - Documents protégés par des droits d'auteur

Veillez aux dispositions légales de votre pays en rapport avec la validité juridique d'envois de télécopies, surtout en rapport avec la validité de signatures, où délais en rapport conformes ou aussi de préduces suite à la perte de qualité lors de la transmission, etc.

Faites en sorte de respecter le caractère confidentiel des communications téléphoniques et la protection des données dans le cadre de la législation de votre pays.

Ce produit est destiné à l'usage dans un réseau de télécommunication public analogue (PSTN) et dans le pays stipulé sur la plaque signalétique de l'emballage. Toute utilisation dans un autre pays peut occasionner des dysfonctionnements.

Pour plus d'informations, contactez le Service Après-Vente de votre pays. Si vous deviez rencontrer des problèmes de fonctionnement de cet appareil, adressez-vous tout d'abord à leur revendeur.

Ni Sagemcom ni les sociétés associées ne sont responsables vis-à-vis de l'acheteur de ce produit ou de tiers en rapport aux demandes de dommages et intérêts, pertes, frais ou dépenses qui incombent à l'acheteur ou à des tiers à la suite d'un accident, d'un usage erroné ou abusif de ce produit ou à des modifications et réparations du produit non autorisées ou au non-respect des instructions de service et de maintenance de Sagemcom.

ou les problèmes à la suite de l'utilisation d'options ou de consommables qui ne sont pas des produits d'origine de Sagemcom ou de produits agréés par Sagemcom.

à la suite d'interférences électromagnétiques dues à l'emploi de câbles de connexion qui ne sont pas des produits de Sagemcom.

Tous droits réservés. Aucune partie de la présente publication n'est autorisée à être reproduite, enregistrée dans un système d'archive ou sous quelque forme que ce soit ou bien transmise par n'importe quel moyen - Électronique, mécanique, par photocopie, enregistrement ou autre - sans l'autorisation écrite préalable de Sagemcom. Les informations contenues dans le présent document sont destinées exclusivement à l'utilisation du produit décrit. Sagemcom n'endosse aucune responsabilité si ces informations sont appliquées à d'autres appareils.

Le manuel d'utilisation est un document n'ayant pas un caractère contractuel.

Sous réserve d'erreurs, de fautes d'impression et de modifications.

Il est de notre devoir de développer nos produits selon les normes de qualité les plus élevées, et de les rendre les plus conviviaux possibles.

Vous trouverez dans votre guide d'utilisation toutes les informations nécessaires à l'utilisation de votre appareil. Si vous souhaitez un soutien supplémentaire à votre guide d'utilisation, notre Call Center est à votre disposition. Nos collaborateurs sont des personnes qualifiées, qui se feront un plaisir de répondre à vos questions.

Nous serons en mesure d'accélérer notre assistance si vous nous appelez d'un téléphone externe à votre appareil. Préparez une copie des paramètres de votre appareil ainsi que son numéro de série. Le numéro de série se trouve sur la plaque signalétique.

Téléphone: 0170-480483

Fax: [phone]

Belgique

Téléphone: 070-350016 (0,17€/minute)

Fax: [phone]

Vous pouvez commander des accessoires originaux sur notre site internet - dans quelques pays (voir ci-dessous) - ou par téléphone à notre numéro vert.

N'utilisez que des consommables d'origine. La garantie ne couvre pas les dommages survenant sur l'appareil, qui sont la conséquence de l'utilisation d'autres consommables.

En Suisse, veillez contacter votre revendeur.

E-mail: [e-mail]

Internet: www.sagemcom.com

Nous vous souhaitons beaucoup de plaisir avec votre produit!
