MODE D'EMPLOI KDL-32EX710 SONY

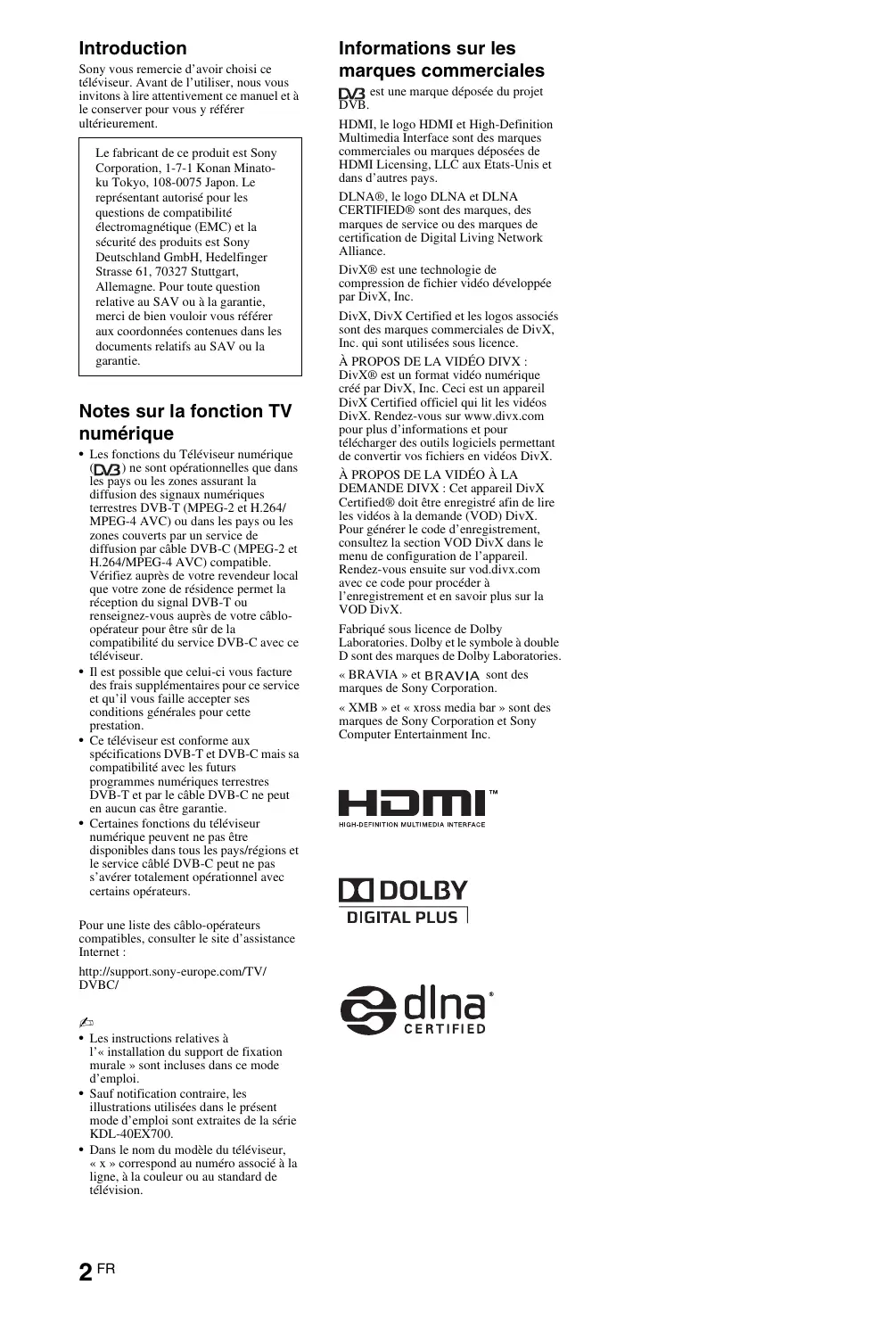

Sony you remercie d'avoir besoin ce téléviseur. Avant de I'utiliser, nous vous invitons a litre attentivement ce manuel et a le conserver pour vous y reférer ultérieurement.
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité electromagnetique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, besoin de bien pouvoir vous reférer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.
Notes sur la fonction TV numérique
- Les fonctions du Televiseur numérique (Dv3) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG-2 et H.264/MPEG-4 AVC) ou dans les pays ou les zones couverts par un service de diffusion par cable DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible.
Vérifiez auprès de votre revendeur local que votre zone de residence permet la réception du signal DVB-T ou renseignez-vous auprès de votre cablooperator pour être sur de la compatibilité du service DVB-C avec ce téléviseur.
- Il est possible que celui-ci vous facture des frais supplémentaires pour ce service et qu'il vous faillie accepter ses conditions generales pour cette prestation.
- Ce télévisueur est conforme aux specifications DVB-T et DVB-C mais sa compatibilité avec les futures programmes numériques terrestres DVB-T et par le cable DVB-C ne peut enaucen casetre garantie.
- Certains fonctions du téléviseur numérique peuvent ne pas etre disponibles dans tous les pays/régions et le service cable DVB-C peut ne pas s'aver totalement operationnel avec certains opérateurs.
Pour une liste des cablo-opérateurs compatibles, consulter le site d'assistance Internet:
- Les instructions relatives à l'« installation du support de fixation murale » sont incluses dans ce mode d'emploi.
- Sauf notification contraire, les illustrations utilisées dans leprésent mode d'emploi sont extraites de la série KDL-40EX700.
- Dans le nom du modele du téléviseur, « x » correspond au numero associé à la ligne, à la couleur ou au standard de télévision.
DVB.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou marques déposées de HDMI Licensing, LLC aux Etats-Unis et dans d'autres pays.
DLNA®, le logo DLNA et DLNACERTIFIED® sont des marques, des marques de service ou des marques de certification de Digital Living Network Alliance.
DivX® est une technologie de compression de filchier video développement par DivX, Inc.
DivX, DivX Certified et les logos associés sont des marques commerciales de DivX, Inc. qui sont utilisées sous licence.
À PROPOS DE LA VÉDÉO DIVX: DivX® est un format video numérique créé par DivX, Inc. Ceci est un apparéel DivX Certified officiel qui lit les videos DivX. Rendez-vous sur www.divx.com pour plus d'informations et pour télécharger des outils logiciels permettant de convertir vos fichiers en videos DivX.
À PROPOS DE LA VÉDÉ À LA DEMANDE DIVX: Cet apparéil DivX Certified® doit être enregistré afin de lire les videos à la demande (VOD) DivX. Pour générer le code d'enregistrement, consultez la section VOD DivX dans le menu de configuration de l'apparéil. Rendez-vous ensuite sur vod.divx.com avec ce code pour partager à l'enregistrement et en savoir plus sur la VOD DivX.
Fabrique sous licence de Dolby
Laboratories. Dolby et le symbole à double
D sont des marques de Dolby Laboratories.
« BRAVIA » et BRAVIA sont des marques de Sony Corporation.
« XMB » et « xross media bar » sont des marques de Sony Corporation et Sony Computer Entertainment Inc.
HIGH-DEFINITION MULTIMEDIA INTERFACE
DIGITAL PLUS
CERTIFIED
Table des matières
Vérification des accessoires 3
Insertion de piles dans la télécommande 3
Installation
Fixation du support de table (sauf pour le KDL-60EX70x) 4
Raccordement d'une antenne/d'un decodeur/d'un graveur (notamment un graveur de DVD)......4
Protection du téléviseur contre les chutes 5
Rangement des cables 5
Exécution du réglage initial 6
Démontage du support de table du téléviseur 6
Regarder la télévision
Pour regarder des programmes 7
Pourutiliserlesfonctionnalités du téléviseur 7
PourutiliserIi-Manual. 8
Dépannage 9
Spcifications. 10

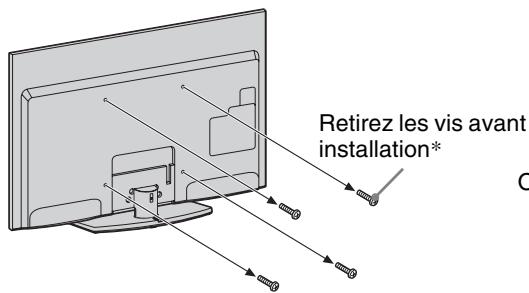

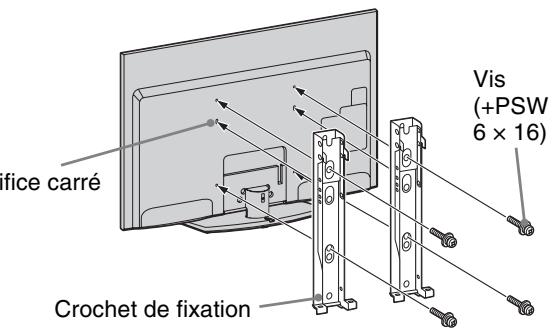

Installation des accessoires (Support de fixation murale) 13
Tableau des dimensions d'installation du téléviseur 14
Scheme/tableau d'emplacement des vis et crochets 15
Consignes de sécurité 16
Précautions 17
- Le mode d'emploi est intégré à votre téléviseur BRAVIA. Pour plus d'informations à ce sujet, reportez-vous à la section « Pour utiliser l'i-Manual » (page 8).
- Avant d'utiliser le téléviseur, lisez attentivement la section « Consignes de sécurité » (page 16). Conservez ce manuel pour toute reférence ultérieure.
Vérification des accessoires
Cordon d'alimentation (1)
Télécommande (1)
Cache arrête du support (1)*1
(sauf pour le KDL-60EX70x)
Vis de fixation du support (M5× 16) (4)
(sauf pour le KDL-60EX70x)
Vis de montage du support (M5 × 16) (4)
1 Sur les KDL-46EX71x et KDL-60/52/46EX70x, le cache arrêté du support est fixé d'origine au support.
2 Pour le KDL-40/32EX71x, KDL-40/32EX70x et le KDL-40/32EX60x, montez le support de table à l'aide des vis de montage fournies. Reportez-vous au feuillet du support de table pour savoir comment l'assembler.
Insertion de piles dans la télécommande
Retirez la feuille de protection.
Appuyez sur le couvercle et faites-le glisser vers le haut.
Fixation du support de table (sauf pour le KDL-60EX70x)
Pour une fixation correcte à certains modèles de téléviseurs, reportez-vous au feuillet fourni avec le support de table.
2 Placez le téléviseur sur le support de table.
3 Fixez le téléviseur au support de table à l'aide des vis fournies et en respectant les flèches ① pour guider les vis dans les trous.
- Si vous utilisez un tournevis électrique, réglez son couple sur 1,5 N·m {15 kgf·cm} environ.
4 Pour le KDL-40/32EX71x, KDL-40/ 32EX70x et le KDL-40/32EX60x, quand toutes les vis ont ete serrees, fixez le cache arriere fourni au support de table.
Raccordement d'une antenne/d'un decodeur/d'un graveur (notamment un graveur de DVD)
Raccordement d'un décodeur/graveur (de DVD, par exemple) avec le cable Péritel
Décodeur/graveur (de DVD, par exemple)
Raccordement d'un décembre/graveur (de DVD, par exemple) avec le cable HDMI
Décodeur/graveur (de DVD, par exemple)
Protection du téléviseur contre les chutes
Fixez une vis à bois (4 mm de diamètre, non fournie) sur le meuble TV.
2 Fixez une vis à métaux (M4 × 16, non fournie) dans l'orifice du téléviseur.
3 Reliez la vis à bois et la vis à méaux à l'aide d'un lien résistant (non fourni).
Rangement des câbles
- Ne rangez pas le cordon d'alimentation avec les autres câbles.
Exécution du réglage initial
(KDL-60/52/46/40EX70x et KDL-55/46/40/32EX71x uniquement
1 Raccordez le téléviseur à votre prise secteur.
2 Pour le KDL-60/52/46/40EX70x et le KDL-55/46/40/32EX71x, assurez-vous que le réglage ENERGY SAVING SWITCH est activé (●).
3 Appuyez sur la touche du téléviseur. La première fois que vous mettez sous tension le téléviseur, le menu Langue apparait sur l'écran.
Suivez les instructions affichées à l'écran.
Mémo numérique auto: Quand vous scéléctionnez « Câble», nous vous recommendons de scéléctionner « Recherche rapide » pour un réglage rapide. Reglez « Fréquence » et « Identification de réseau » selon les informations fournies par votre cablo-opérateur. Si vous ne trouvez aucune chaîne en utilisant « Recherche rapide », essayez « Recherche complète » (mème ici peut prendre un certain temps).
Il se peut que la fonction « Recherche complete » ne soit pas disponible dans certains pays/certaines régions.
Pour une liste des câblo-opérateurs compatibles, consultez notre site d'assistance Internet :
Ordre des chaînes : Permet de modifier l'ordre des chaînes analogiques mémorisées dans le téléviseur.
1 Appuyez sur 日 /日 pour selectionner la chaîne que vous souhaitez déplacer vers un autre numéro, puis appuyez sur
2 Appuyez sur 日 /日 pour selectionner le nouveau numero pour la chaine, puis appuyez sur
- Vous pouvez aussi régler les chaînes manuellement.
Démontage du support de table du téléviseur
Retirez les vis du téléviseur dans le sens des flèches.
- Aucun motif ne justifie le démontage du support de table du téléviseur, excepté l'installation des accessoires correspondants sur le téléviseur.
- Ne transportez pas le support de table en le tenant par son cache arrêté afin d'éviter de le laisser tomber, ce qui pourrait entraîner des dégats ou des blessures.
Regarder la télévision
Pour regarder des programmes
- La touche numérique 5 et les touches , PROG + et AUDIO disposent de points tactiles. Ils vous serviront de referencia lors de l'utilisation du téléviseur.
1 Mettez le téléviseur sous tension.
Pour le KDL-60/52/46/40EX70x et le KDL-55/46/40/32EX71x, activez le ENERGY SAVING SWITCH (●).
Appuyez sur la touche du téléviseur pour lemettre sous tension.
2 Sélectionnez un mode.
3 Sélectionnez une chaine de télévision.
Utilisation du Guide des programmes numériquelectronique
Appuyez sur GUIDE en mode numérique pour afficher le guide des programmes.
Pour utiliser les fonctionnalités du téléviseur
Touche HOME
Pour afficher les différents écrans d'opérations et de réglages.
Touche OPTIONS
Pour afficher des fonctions utiles correspondant à l'entrée ou au contenu en cours.
Pour utiliser I'i-Manual
Le mode d'emploi est intégré à votre téléviseur BRAVIA et peut être affché à l'écran.
Vous pouvez consulter votre i-Manual à tout moment pour découvertes nombreuses fonctions utiles.
1 Appuyez sur i-MANUAL.
I-MANUAL
?
2 Appuyez sur / / / pour selectionner des éléments.
Bienvenue dans i-Manual
Fonctions du téléviseur « BRAVIA » TV
Regarder la télévision
Présente les fonctions utiles, telles que le guide EPG, les Favoris, etc.
Utilisation du menu Accueil
Personnalisez les paramètres de votre téléviseur, etc.
Divertissement avec l'appareil raccordé
Décrit comment raccorder un apparéil en option.
Description des composants
Dépannage
Pour trouver des solutions à votre problème.
Index
- Les Images et illustrations peuvent être différentes de celles affichées à l'écran.
Dépannage
Vérifiez si le témoin (veille) clignote en rouge.
Si le témoin (veille) clignote
La fonction d'auto-diagnostic est activée.
1 Comptez le nombre de clignotements du témoin (veille) après chaque pause de deux secondes.
Par exemple, le témoin clignote trois fois, s'éteint pendant deux secondes et clignote de nouveau trois fois.
2 Appuyez sur la touche du téléviseur pour lemettre hors tension,debranchez le cordon d'alimentation secteur et signalez la façon dont le témoin clignote (nome de clignotements) àvoire revendeur ou au Centre de ServiceAprès-Vente Sony.
Si le témoin (veille) ne clignote pas
1 Vérifiez les éléments des tableaux ci-dessous. (Reportez-vous aussi à la section « Dépannage » de l'i-Manual.)
2 Si le problème persististe, confiez votre télévisuer à un technicien qualifié.
| Condition | Description/Solution |
| Image |
| Absence d'image (écran noir) et de son. | • Vérifiez le raccordement de l'antenne/câble.
• Raccordez le téléviseur au secteur et appuyez sur la touche ↓ du téléviseur.
• Lorsque le tímoin ↓ (veille) s'allume en rouge, appuyez sur TV I/ü. |
| Quelques petits points noirs et/ou brillants apparaissent à l'écran. | • L'écran est composé de pixels. La présence de petits points noirs et/ou brillants (pixels) à l'écran n'est pas le signe d'une défaillance. |
| Généralités |
| Impossible demettre le téléviseur sous tension.
(KDL-60/52/46/40EX70x et KDL-55/46/40/32EX71x uniquement) | • Assurez-vous que ENERGY SAVING SWITCH est activé (●). |
| Le téléviseur s'éteint automatiquement (il passe en mode veille). | • Vérifiez si la fonction « Arrêt programme » est activée ou vérifie le réglage de « Durée » dans « Marche programmée ».
• Vérifiez si la fonction « Mise en veille du téléviseur » est activée. |
| La télécommande ne fonctionne pas. | • Remplacez les piles.
• Notre téléviseur est peut-être en mode SYNC.
Appuyez sur SYNC MENU, Sélectionnez « Commande TV », puis « Accueil (Menu) » ou « Options » pour commander par le téléviseur. |
| Le mot de passer du « Verrouillage parental » a été oublié. | • Saisissez 9999 comme code PIN. (Le code PIN 9999 est toujours accepté.) |
Specifications
| Norme |
| Type d'affchage | Ecran à cristaux liquides |
| Standard de télévision | Analogue: Selon le pays/la région sélectionné: B/G/H, D/K, L, I
Numérique: DVB-T2 (KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/40EX703/
40EX603/32EX713/32EX703/32EX603 uniquement)
DVB-T/DVB-C |
| Norme Couleur/Vidéo | Analogue: PAL, PAL60 (uniquement entrée video), SECAM, NTSC3.58, NTSC4.43 (uniquement entrée video)
Numérique: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 |
| Canaux couverts | Analogue: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41
D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69
Numérique: VHF/UHF |
| Sortie son | 10 W + 10 W |
| Prises entrée/sorting |
| Câble d'antenne | Borne 75 ohms externe pour VHF/UHF |
| AV1, 2 | Connecteur Péritel à 21 broches (norme CENELEC) complenant entrée audio et video, entrée RVB et sortie audio et video TV. |
| COMPONENT IN | Formats pris en charge: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i |
| COMPONENT IN | Entrée audio (prises phono) |
| HDMI IN1, 2, 3, 4 | Vidéo: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: PCM linéaire deux canaux: 32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby Digital
Entrée audio analogue (mini-prise) (HDMI IN4 uniquement)
Entrée PC |
| AV3 | Entrée video (prise phono) |
| AV3 | Entrée audio (prises phono) |
| DIGITAL AUDIO OUT
(OPTICAL) | Prise optique numérique (PCM linéaire deux canaux, Dolby Digital) |
| (VAR/FIX) | Sortie audio (prises phono) |
| PC IN | Entrée PC (Mini D-sub 15 broches)
Entrée audio PC (mini-prise) |
| Port USB |
| Prise casque |
| LAN | Emplacement CAM (Module pour système à contrôle d'accès) |
| Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne sont pas garantis pour ce télévisuer.)
* Pour les connexions LAN, utilisez un cable 10BASE-T/100BASE-TX de catégorie 7 (non fournir). |
| Nom du modele KDL- | 60EX70x | 52EX70x | 46EX70x | 40EX70x | 32EX70x |
| Alimentation et autres |
| Tension d'alimentation | 220 V - 240 V CA, 50 Hz |
| Taille d'écran (mesurée en diagonale) | 60 pouces/Envviron 152,5 cm | 52 pouces/Envviron 132,2 cm | 46 pouces/Envviron 116,8 cm | 40 pouces/Envviron 101,6 cm | 32 pouces/Envviron 80,1 cm |
| Résolution d'affichage | 1920 points (horizontal) × 1080 lignes (vertical) |
| Consommation électrique | en mode « Domicile »/ « Standard » | 144 W | 103 W | 90 W | 79 W | 67 W |
| en mode « Point de vente »/ « Intense » | 208 W | 142 W | 125 W | 107 W | 91 W |
| Consommation électrique en veille*1 | 0,23 W (15 W si « Démarrage rapide » est régé sur « Oui ») | 0,2 W (15 W si « Démarrage rapide » est régé sur « Oui ») |
| Consommation électrique annuelle moyenne*2 | 210 kWh | 150 kWh | 131 kWh | 115 kWh | 98 kWh |
| Dimensions (environ) (1 × h × p) |
| avec support de table | 143,1 × 90,9 × 38,6 cm | 125,2 × 80,5 × 35,0 cm | 111,8 × 73,0 × 28,0 cm | 98,5 × 65,5 × 28,0 cm | 81,1 × 53,9 × 25,0 cm |
| sans support de table | 143,1 × 87,7 × 6,6 cm | 125,2 × 77,5 × 6,5 cm | 111,8 × 69,8 × 6,5 cm | 98,5 × 62,3 × 6,4 cm | 81,1 × 50,7 × 6,5 cm |
| Poids (environ) |
| avec support de table | 38,1 kg | 27,0 kg | 21,3 kg | 17,8 kg | 12,7 kg |
| sans support de table | 31,3 kg | 22,7 kg | 18,4 kg | 14,9 kg | 10,7 kg |
| Accessoires fournis | Voir la section « Vérification des accessoires » (page 3). |
| Accessoires en option | Support de fixation murale : SU-WL500 |
| Nom du modele KDL- | 55EX71x | 46EX71x | 40EX71x | 32EX71x |
| Alimentation et autres |
| Tension d'alimentation | 220 V - 240 V AC, 50 Hz |
| Taille d'écran (mesurée en diagonale) | 55 pouces/ Environ 138,8 cm | 46 pouces/ Environ 116,8 cm | 40 pouces/ Environ 101,6 cm | 32 pouces/ Environ 80,1 cm |
| Résolution d'affichage | 1920 points (horizontal) × 1080 lignes (vertical) |
| Consommation électrique | en mode « Domicile »/ « Standard » | 101 W | 86 W | 84 W | 52 W |
| en mode « Point de vente »/ « Intense » | 141 W | 120 W | 114 W | 73 W |
| Consommation électrique en veille*1 | 0,2 W (15 W si « Démarrage rapide » est régé sur « Oui ») |
| Consommation électrique annuelle moyenne*2 | 147 kWh | 126 kWh | 123 kWh | 76 kWh |
| Dimensions (environ) (1 × h × p) |
| avec supporte de table | 127,8 × 79,7 × 35,0 cm | 108,5 × 68,8 × 26,0 cm | 95,2 × 61,3 × 25,0 cm | 76,4 × 50,7 × 25,0 cm |
| sans supporte de table | 127,8 × 76,5 × 7,3 cm | 108,5 × 65,6 × 7,5 cm | 95,2 × 58,1 × 7,4 cm | 76,4 × 47,5 × 7,4 cm |
| Poids (environ) |
| avec supporte de table | 26,1 kg | 18,6 kg | 15,4 kg | 10,8 kg |
| sans supporte de table | 21,8 kg | 16,3 kg | 13,2 kg | 8,8 kg |
| Accessoires fournis | Voir la section « Vérification des accessoires » (page 3). |
| Accessoires en option | Support de fixation murale : SU-WL500 |
| Nom du modele KDL- | 40EX60x | 32EX60x |
| Alimentation et autres |
| Tension d'alimentation | 220 V – 240 V AC, 50 Hz |
| Taille d'écran (mesurée en diagonale) | 40 pouces/Environ 101,6 cm | 32 pouces/Environ 80,1 cm |
| Résolution d'affichage | 1920 points (horizontal) × 1080 lignes (vertical) |
| Consommation électricque | en mode « Domicile »/ « Standard » | 73 W | 58 W |
| en mode « Point de vente »/ « Intense » | 98 W | 80 W |
| Consommation électricque en veille*1 | 0,2 W (15 W si « Démarrage rapide » est régé sur « Oui ») |
| Consommation électricque annuelle moyenne*2 | 107 kWh | 85 kWh |
| Dimensions (environ) (1 × h × p) |
| avec supporte de table | 95,2 × 61,3 × 25,0 cm | 76,4 × 50,7 × 25,0 cm |
| sans supporte de table | 95,2 × 58,1 × 7,4 cm | 76,4 × 47,5 × 7,3 cm |
| Poids (environ) |
| avec supporte de table | 14,9 kg | 11,1 kg |
| sans supporte de table | 12,7 kg | 9,1 kg |
| Accessoires fournis | Voir la section « Vérification des accessoires » (page 3). |
| Accessoires en option | Support de fixation murale : SU-WL500 |
1 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.
2 4 heures par jour et 365 jours par an
- Pour réduire la consommation électrique
- lorsque vous réduisez le rétroéclairage (la luminosite de l'écran), vous réduisez aussi la consommation électrique.
- les réglages « Ecologie » (par exemple, « Eco d'énergie », « Mise en voille du téléviseur ») vous aident à réduire la consommation électrique et économiser sur votre facture d'électricité.
- lorsque vous mettez le téléviseur hors tension à l'aide de l'ENERGY SAVING SWITCH (certains modèles uniquement), la consommation électrique est pratiquement nulle.
La conception et les specifications sont sujettes à modification sans préavis.
Installation des accessoires (Support de fixation murale)
À l'attention des clients :
Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuee par un revendeur Sony ou un installeragree. N'essayez pas de l'installer vous-meme.
À l'attention des revendeurs Sony et installateurs :
Apportez une attention toute particulière pendant l'installation, l'entretien périodique et le contrôle de ce produit.
Votre téléviseur peut être installé à l'aide du support de fixation murale SU-WL500 (vendu séparation).
- Reportez-vous aux instructions qui accompagnent le support de fixation murale pour l'installer correctement.
- Reportez-vous à la section « Démontage du support de table du téléviseur » (page 6).
#
- Placez le téléviseur sur le support de table lorsque vous fixez le crochet de montage.
- Les vis que vous retirez doivent être rangiées en lieu sûr, hors de portée des enfants.
- Si vous refiexez le support de table, voirlez à utiliser les vis que vous avez retirees et fixez-les dans les orifices d'origine à l'arrête du téléviseur.
* Sauf pour le KDL-46/40/32EX71x et le KDL-40/32EX60x.
Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agree et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucunégat ou blessure provoqué par une erreur de manipulation ou installation incorrecte.
Tableau des dimensions d'installation du téléviseur
Unité : cm
| Nom du modèle KDL- | Dimensions d'affichage | Dimension du centre écran | Longueur pour chaque angle de montage |
| Angle (0°) | Angle (20°) |
| A | B | C | D | E | F | G | H |
| 60EX70x | 143,1 | 87,7 | 3,1 | 48,3 | 11,5 | 37,5 | 82,4 | 50,1 |
| 55EX71x | 127,8 | 76,5 | 4,1 | 43,1 | 11,3 | 35,2 | 71,9 | 45,2 |
| 52EX70x | 125,2 | 77,5 | 8,2 | 48,3 | 11,4 | 33,9 | 72,8 | 50,1 |
| 46EX71x | 108,5 | 65,6 | 9,5 | 43,1 | 12,1 | 32,3 | 61,6 | 45,4 |
| 46EX70x | 111,8 | 69,8 | 12,1 | 48,3 | 11,4 | 31,3 | 65,6 | 50,1 |
| 40EX71x | 95,2 | 58,1 | 13,3 | 43,1 | 12,1 | 29,7 | 54,6 | 45,4 |
| 40EX70x | 98,5 | 62,3 | 15,8 | 48,3 | 11,4 | 28,7 | 58,5 | 50,1 |
| 40EX60x | 95,2 | 58,1 | 13,3 | 43,1 | 12,0 | 29,7 | 54,6 | 45,4 |
| 32EX71x | 76,4 | 47,5 | 18,5 | 43,1 | 12,1 | 26,0 | 47,3 | 45,4 |
| 32EX70x | 81,1 | 50,7 | 19,7 | 45,9 | 11,5 | 25,7 | 49,7 | 47,8 |
| 32EX60x | 76,4 | 47,5 | 18,5 | 43,1 | 12,0 | 26,0 | 47,3 | 45,4 |
Les valeurs individues dans le tableau ci-dessus peuvent être légèrement différentes selon l'installation.
AVERTISSEMENT
Le mur sur lequel le télévisueur sera installé doit pouvoir supporter un poids d'au moins quatre fois celui du télévisueur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 10).
Schéma/tableau d'emplacement des vis et crochets
| Nom du modèle | Emplacement des vis | Emplacement des crochets |
| KDL-60EX70xKDL-55EX71x | e, j | a |
| KDL-52EX70xKDL-46EX71x/46EX70xKDL-40EX71x/40EX70x/40EX60x | b |
| KDL-32EX71x/32EX70x/32EX60x | f, j | c |
Emplacement des vis
Lors de la fixation du crochet de montage au télévisueur.
Emplacement des crochets
Lors de l'installation du téléviseur sur le support de base.
Consignes de sécurité
Installation/Mise en place
Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'eviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.
Installation
- Le téléviseur doit être installé à proximité d'une prise de courant ainsiment accessible.
- Placez le téléviseur sur une surface stable et horizonale.
L'installation murale du télévisuer doit etre confiee a un technicien specialise.
- Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment :
- Support de fixation murale SU-WL500
- Veiliez a bien utiliser les vis fournies avec le support de fixation murale lors de la mise en place des crochets de montage à l'arrière du télévisuer. Ces vis sont usinées de façon à mesurer entre 8mm et 12mm de long à partir de la surface de fixation du crochet de montage. Leur diamètre et leur longueur varient suivant le modele de support de fixation murale. L'utilisation de vis autres que celles fournies peut occasionner des dégats à l'intérieur du télévisuer ou provoquer sa chute, etc.
8mmà12mm
Transport
- Avant de transporter le téléviseur, débranchez tous ses cables.
- La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille.
Pour transporter le télévisuer à la main, saisissez-le de la maniere illustrée ci contre. N'exerce aucune panneau LCD ni su l'écran.
Pour soulever ou déplacer le téléviseur, saisssez-le par sa base.
Lorsque you transportez le téléviseur, ne le soumette pas à des secousses ou des vibrations excessives.
Lorsque you transportez le téléviseur pour le porter a reparer ou lorsque vous deménagez, glissez-le dans son emballage et son carton d'origine.
Aération
- Vous nevez jamais abstruer les orifices d'airation du boitier ni y introduire un objectuel quiconque.
Laissez un空間 libre autour du téléviseur, comme indiqué ci-dessous.
- Il est vivement recommandé d'utiliser le support de fixation murale Sony pour favoriser la circulation équade de l'air.
Installation murale
Installation sur pied
Pour une ventilation correcte, sans accumulation de salissures ni de poussiere:
- Ne placez pas le télévisuer à plat, à l'envers, vers l'arrière ou sur le cote.
- Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
- Ne couvrez pas le télévisueur avec des tissus tells que des ridesaux, pas plus qu'avac des journaux, etc.
N'installez pas le téléviseur comme illustré ci-dessous.
La circulation de l'air est bloquée.
Cordon d'alimentation secteur
Manipulez le cordon et la prise d'alimentation secteur comme indiqued cis-dessous afin d'eviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure :
Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.
- Insérez la fiche à fond dans la prise secteur.
Utilizez le téléviseur sur une alimentation de 220-240 V CA uniquement.
Pour vous propre sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réalisEZ des branchements et veillez a ne pas trèbucher dans les cables.
- Avant d'effectuer tout type d'intervention ou de déplacer le télévisueur, débranchez le cordon d'alimentation secteur de la prise de courant.
Eloignez le cordon d'alimentation secteur des sources de chaleur.
- Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se déteriorer et un incendie peut se déclarer.
Remarques
- N'utilise pas le cordon d'alimentation fourni avec un autre appeaire.
- Ne pliez pas et ne tordez pas exagréement le cordon d'alimentation secteur. Cela pourraitmettre à nu ou rompre les fils conducteurs.
- Ne modifiez pas le cordon d'alimentation secteur.
- Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
- Ne tirez jamais sur le cordon d'alimentation secteur propre dit pour le débrancher.
Veillez a ne pas brancher un trop grand nombre d'appareils sur la même prise de courant.
Pour la prise de courant, n'utilise pas une prise de mauvaise qualite.
Ce qu'il ne faut pas faire
N'installez/n'utilise pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.
Lieu :
A I'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un vehicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.
Environnement :
Endroits excessivement chauds, humides ou poussiéreux; accessibles aux insectes; soumis à des vibrations mécaniques, à proximité d'objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'élaboussure. C'est pourquoi chaque objet rempli d'un liquidequelconque, comme un vase, ne doit être place sur le téléviseur.
Situation:
N'utilisez pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non recommendés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.
Eclats et projections d'objets :
- Ne projetez chaque object en direction du télévisseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves.
- Si la surface de l'écran se fendille, ne touche pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.
Au repos
- Si vous envisagez de ne pas utiliser le télévisueurpendant plusieurs jours, il est conseilé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement.
- Le téléviseur étant toujours sous tension lorsqu'il est simplement eteint, débranche la fiche d'alimentation secteur de la prise de courant pour lemettre complètement hors tension.
Toutefois, certains téléviseurs possedent des caractéristiques dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode veille.
Avec les enfants
- Ne laïsez pas les enfants grimper sur le téléviseur.
- Conservez les petits accessoires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.
Si vous rencontres les problèmes suivants...
Eteignez le téléviseur et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants avait survenir.
Contactez votre revendeur ou le centre de service après-venture Sony pour faire contrôler votre télévisuer par un technician spécialise.
Si:
Le cordon d'alimentation secteur est endommagé.
- La prise de courant est de mauvaise qualité.
Le télévisueur est endommagé après avoir subi une chute, un impact ou la projection d'un objet.
- Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.
Avertissement
Pour éviter les incendies, tenez toujours les bougies et autres flammes nues éloignées de ce produit.
Précautions
Regarder la télévision
- Regarder la télévision dans une piece modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
- Si vous utilisez un casque, reglez le volume de façon à éviter un niveau sonore excessif qui pourrait alterer votre capacité auditive.
Ecran LCD
- Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inheré à la structure de l'écran LCD et n'indique pas un dysfonctionnement.
- N'appuyez pas sur le filtre avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD être endommage.
- Si ce télévisueur est utilisé dans un environnement froid, l'image peut apparfaître sale ou nombre. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparait au fur et à mesure que la temperature augmente.
- Une image rémanente peut apparaître lorsqu'les images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps.
L'écran et le boitantier se rechauffent lorsque le téléviser est en cours d'utilisation. Ceci n'a rien d'normal.
L'ecran LCD contient une petite quantite de cristaux liquides. Certains tubes fluorescents utilisés dans ce téléviseur contiennent également du mercury. Respectez les raglementations locales en vigueur concernant la mise au rebut de cet équipement.
Traitement et nettoyage du boitant et de la surface de I'ecran du téléviseur
Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entrepreneire toute opération de nettoyage.
Pour éviter toute dégradation du matériel ou du revetement de l'écran, respectez les précautions suivantes.
Pour oter la poussiere du boitier ou de la surface de I'ecran, frotez delicamentement avec un linge doux. En cas de saleté tenace, frotez avec un linge doudo légarement impregné d'une solution a base de désertent doux dilué.
- Ne pas vaporiser d'eau ni de détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures et provoquer des dysfonctionnements.
N'utilisez jamais d'éponge abrasive, de produit de nettoyage alcalin/acide, de poudre à recycler ou de solvant volatil, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l'écran et le matériel du boitier.
Le nettoyage régulier des ouvertures de ventilation est recommendé pour assurer une ventilation correcte.
Si I'angle du télévisuer doit etre regle, deplacez lentement ce dernier pour eviter qu'il ne se desolidarise et tombe de son pied.
Appareils optionnels
- Eloignez le télévisuer de tout apparéil ou équipement optionnel émettant des rayonnements electromagnétiques. Sinon, cela pourrait entraîner une déformation de l'image et/ou un bruit.
- Cet apparéil a été testé et déclaré conformée aux limites de la Directive CEM lors de l'utilisation d'un cable de signal de liaison dont la longueur ne dépasse pas 3 mètres.
Piles
- Respectez les polarités lors de l'insertion de piles.
- Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
- Respectez l'environnement lorsqu vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
- Manipuez la télécommande avec soin.
Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucin liquide sur celle-ci.
- Ne placez pas la télécommande àproximate d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une piece humide.
Mise au rebut du téléviseur
Traitement des
appareils
électriques et
électroniques en
fin de vie
(Applicable dans
les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sécutive)
Ce symbole, appose sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les déchets menagers. Il doit etre remis a un point de collecte approprié pour le recyclage des équipements electriques et Electroniques. En s'assurant que ce produit est bien mis au rebut de maniere appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera a preserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veillez contacter le service municipal local, le service charge du traitement des déchets menagers ou le magasin ou vous avez achete le produit.
l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0.0005% de mercure ou 0.004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvaistraitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matérielux contribue par ailleurs à la preservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitant une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appliancee électrique en fin de vie à un point de collecte approprié vous youssure que la pile ou l'accumulateur incorpore sera traitée correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appeairel, reportez-vous au manuel d'utilisation. Rapporter les piles ou accumulateurs usages au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité,或者其他 déchetterie locale ou le point de vente où vous'vez acheté ce produit.
Introduccion
| Nome del modello KDL- | Dimensioni del display | Dimensione centrale dello schermo | Lunghezza per ciascun angolo di montaggio |
| Angolo (0°) | Angolo (20°) |
| A | B | C | D | E | F | G | H |
| 60EX70x | 143,1 | 87,7 | 3,1 | 48,3 | 11,5 | 37,5 | 82,4 | 50,1 |
| 55EX71x | 127,8 | 76,5 | 4,1 | 43,1 | 11,3 | 35,2 | 71,9 | 45,2 |
| 52EX70x | 125,2 | 77,5 | 8,2 | 48,3 | 11,4 | 33,9 | 72,8 | 50,1 |
| 46EX71x | 108,5 | 65,6 | 9,5 | 43,1 | 12,1 | 32,3 | 61,6 | 45,4 |
| 46EX70x | 111,8 | 69,8 | 12,1 | 48,3 | 11,4 | 31,3 | 65,6 | 50,1 |
| 40EX71x | 95,2 | 58,1 | 13,3 | 43,1 | 12,1 | 29,7 | 54,6 | 45,4 |
| 40EX70x | 98,5 | 62,3 | 15,8 | 48,3 | 11,4 | 28,7 | 58,5 | 50,1 |
| 40EX60x | 95,2 | 58,1 | 13,3 | 43,1 | 12,0 | 29,7 | 54,6 | 45,4 |
| 32EX71x | 76,4 | 47,5 | 18,5 | 43,1 | 12,1 | 26,0 | 47,3 | 45,4 |
| 32EX70x | 81,1 | 50,7 | 19,7 | 45,9 | 11,5 | 25,7 | 49,7 | 47,8 |
| 32EX60x | 76,4 | 47,5 | 18,5 | 43,1 | 12,0 | 26,0 | 47,3 | 45,4 |
| Modellbezeichnung KDL- | Display-abmessungen | Bildschirm-mitten-abmessung | Länge für jeder Montagewinkel |
| Winkel (0°) | Winkel (20°) |
| A | B | C | D | E | F | G | H |
| 60EX70x | 143,1 | 87,7 | 3,1 | 48,3 | 11,5 | 37,5 | 82,4 | 50,1 |
| 55EX71x | 127,8 | 76,5 | 4,1 | 43,1 | 11,3 | 35,2 | 71,9 | 45,2 |
| 52EX70x | 125,2 | 77,5 | 8,2 | 48,3 | 11,4 | 33,9 | 72,8 | 50,1 |
| 46EX71x | 108,5 | 65,6 | 9,5 | 43,1 | 12,1 | 32,3 | 61,6 | 45,4 |
| 46EX70x | 111,8 | 69,8 | 12,1 | 48,3 | 11,4 | 31,3 | 65,6 | 50,1 |
| 40EX71x | 95,2 | 58,1 | 13,3 | 43,1 | 12,1 | 29,7 | 54,6 | 45,4 |
| 40EX70x | 98,5 | 62,3 | 15,8 | 48,3 | 11,4 | 28,7 | 58,5 | 50,1 |
| 40EX60x | 95,2 | 58,1 | 13,3 | 43,1 | 12,0 | 29,7 | 54,6 | 45,4 |
| 32EX71x | 76,4 | 47,5 | 18,5 | 43,1 | 12,1 | 26,0 | 47,3 | 45,4 |
| 32EX70x | 81,1 | 50,7 | 19,7 | 45,9 | 11,5 | 25,7 | 49,7 | 47,8 |
| 32EX60x | 76,4 | 47,5 | 18,5 | 43,1 | 12,0 | 26,0 | 47,3 | 45,4 |
Sony offre une garantie de 2 ans minimum pour ce téléviseur LCD et 7 ans de disponibilité pour le remplacement de pieces électroniques.
Pour obtenir les informations utiles concernant les produits Sony
