BEDIENUNGSANLEITUNG KDL-32EX710 SONY

3. Oscillatore locale: Frequenza oscillatore locale superiore a quella del segnale.

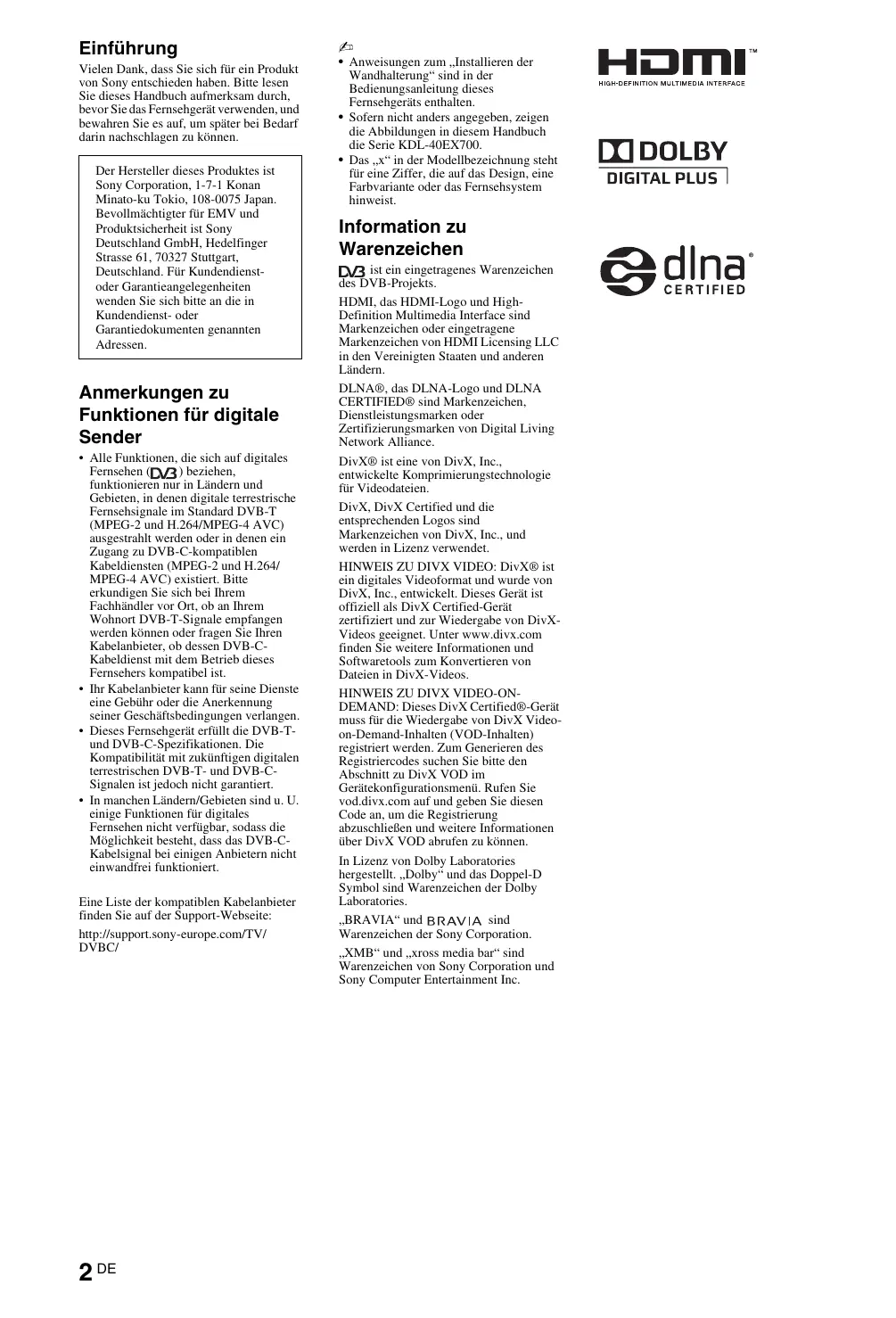

17 IT Diagrammi a blocchi 18 IT Einführung Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden haben. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Fernsehgerät verwenden, und bewahren Sie es auf, um später bei Bedarf darin nachschlagen zu können. Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienstoder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen. Anmerkungen zu Funktionen für digitale Sender

• Alle Funktionen, die sich auf digitales Fernsehen ( ) beziehen, funktionieren nur in Ländern und Gebieten, in denen digitale terrestrische Fernsehsignale im Standard DVB-T (MPEG-2 und H.264/MPEG-4 AVC) ausgestrahlt werden oder in denen ein Zugang zu DVB-C-kompatiblen Kabeldiensten (MPEG-2 und H.264/ MPEG-4 AVC) existiert. Bitte erkundigen Sie sich bei Ihrem Fachhändler vor Ort, ob an Ihrem Wohnort DVB-T-Signale empfangen werden können oder fragen Sie Ihren Kabelanbieter, ob dessen DVB-CKabeldienst mit dem Betrieb dieses Fernsehers kompatibel ist.
• Ihr Kabelanbieter kann für seine Dienste eine Gebühr oder die Anerkennung seiner Geschäftsbedingungen verlangen.
• Dieses Fernsehgerät erfüllt die DVB-Tund DVB-C-Spezifikationen. Die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T- und DVB-CSignalen ist jedoch nicht garantiert.
• In manchen Ländern/Gebieten sind u. U. einige Funktionen für digitales Fernsehen nicht verfügbar, sodass die Möglichkeit besteht, dass das DVB-CKabelsignal bei einigen Anbietern nicht einwandfrei funktioniert. Eine Liste der kompatiblen Kabelanbieter finden Sie auf der Support-Webseite: http://support.sony-europe.com/TV/ DVBC/ 2 DE

• Anweisungen zum „Installieren der Wandhalterung“ sind in der Bedienungsanleitung dieses Fernsehgeräts enthalten.
• Sofern nicht anders angegeben, zeigen die Abbildungen in diesem Handbuch die Serie KDL-40EX700.
• Das „x“ in der Modellbezeichnung steht für eine Ziffer, die auf das Design, eine Farbvariante oder das Fernsehsystem hinweist. Information zu Warenzeichen ist ein eingetragenes Warenzeichen des DVB-Projekts. HDMI, das HDMI-Logo und HighDefinition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern. DLNA®, das DLNA-Logo und DLNA CERTIFIED® sind Markenzeichen, Dienstleistungsmarken oder Zertifizierungsmarken von Digital Living Network Alliance. DivX® ist eine von DivX, Inc., entwickelte Komprimierungstechnologie für Videodateien. DivX, DivX Certified und die entsprechenden Logos sind Markenzeichen von DivX, Inc., und werden in Lizenz verwendet. HINWEIS ZU DIVX VIDEO: DivX® ist ein digitales Videoformat und wurde von DivX, Inc., entwickelt. Dieses Gerät ist offiziell als DivX Certified-Gerät zertifiziert und zur Wiedergabe von DivXVideos geeignet. Unter www.divx.com finden Sie weitere Informationen und Softwaretools zum Konvertieren von Dateien in DivX-Videos. HINWEIS ZU DIVX VIDEO-ONDEMAND: Dieses DivX Certified®-Gerät muss für die Wiedergabe von DivX Videoon-Demand-Inhalten (VOD-Inhalten) registriert werden. Zum Generieren des Registriercodes suchen Sie bitte den Abschnitt zu DivX VOD im Gerätekonfigurationsmenü. Rufen Sie vod.divx.com auf und geben Sie diesen Code an, um die Registrierung abzuschließen und weitere Informationen über DivX VOD abrufen zu können. In Lizenz von Dolby Laboratories hergestellt. „Dolby“ und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories. „BRAVIA“ und sind Warenzeichen der Sony Corporation. „XMB“ und „xross media bar“ sind Warenzeichen von Sony Corporation und Sony Computer Entertainment Inc. Inhaltsverzeichnis Überprüfen des Zubehörs ..............................................................................................................3 Einsetzen von Batterien in die Fernbedienung ..............................................................................3 Aufstellung und Grundeinstellungen Befestigen des Tischständers (außer beim Modell KDL-60EX70x)...............................................4 Anschließen einer Antenne/einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) ...............4 Anbringen einer Kippsicherung für das Fernsehgerät ...................................................................5 Bündeln der Kabel .........................................................................................................................5 Durchführen der anfänglichen Grundeinstellungen .......................................................................6 Abnehmen des Tischständers vom Fernsehgerät .........................................................................6 Fernsehen So sehen Sie fern ..........................................................................................................................7 So verwenden Sie die Funktionen des Fernsehgeräts ..................................................................7 So verwenden Sie i-Manual ...........................................................................................................8 Zusatzinformationen Störungsbehebung.........................................................................................................................9 Technische Daten ........................................................................................................................10 Montieren des Zubehörs (Wandhalterung) ..................................................................................13 Tabelle der Fernsehgeräte-Installationsabmessungen................................................................14 Zeichnung/Tabelle der Schrauben- und Hakenpositionen...........................................................15 Sicherheitsinformationen .............................................................................................................16 Sicherheitsmaßnahmen ...............................................................................................................17
• Dieses BRAVIA-Fernsehgerät ist mit einer integrierten Bedienungsanleitung ausgestattet. Wie Sie diese verwenden, ist unter „So verwenden Sie i-Manual“ (Seite 8) erläutert.
• Lesen Sie vor der Inbetriebnahme des Fernsehgeräts bitte den Abschnitt „Sicherheitsinformationen“ (Seite 16). Bewahren Sie das Handbuch zum späteren Nachschlagen auf. Überprüfen des Zubehörs Netzkabel (1) Fernbedienung (1) Batterien der Größe AAA (Typ R3) (2) Kabelhalter (1) Hintere Ständerabdeckung (1)*1 (nur beim Modell KDL-40/32EX71x, KDL-40/ 32EX70x und KDL-40/32EX60x) Tischständer (1)*2 (außer beim Modell KDL-60EX70x) Befestigungsschrauben für Ständer (M5 × 16) (4) (außer beim Modell KDL-60EX70x) Montageschrauben für Ständer (M5 × 16) (4) (nur beim Modell KDL-40/32EX71x, KDL-40/ 32EX70x und KDL-40/32EX60x) *1 Bei den Modellen KDL-55/46EX71x und KDL60/52/46EX70x ist die hintere Ständerabdeckung werkseitig am Ständer angebracht. *2 Bei den Modellen KDL-40/32EX71x, KDL-40/ 32EX70x und KDL-40/32EX60x, befestigen Sie den Tischständer mit den mitgelieferten Befestigungsschrauben. Anweisungen zum Zusammenbauen des Ständers finden Sie im mitgelieferten Infoblatt zum Tischständer. Einsetzen von Batterien in die Fernbedienung 1 Entfernen Sie die Schutzfolie. 2 Drücken und schieben Sie die Abdeckung aufwärts. 3 DE

Aufstellung und Grundeinst ellungen Befestigen des Tischständers (außer beim Modell KDL-60EX70x)

Bei bestimmten Fernsehmodellen schlagen Sie die Erläuterungen zur ordnungsgemäßen Befestigung bitte im mitgelieferten Infoblatt zum Tischständer nach.

Setzen Sie das Fernsehgerät auf den Tischständer.

Befestigen Sie das Fernsehgerät am Tischständer, indem Sie die mitgelieferten Schrauben in die richtigen Schraubenlöcher drehen, wie mit den Pfeilmarkierungen angegeben. Anschließen einer Antenne/ einer Set-Top-Box/eines Recorders (z. B. DVDRecorder) Anschließen einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) über SCART Set-Top-Box/Recorder (z. B. DVD-Recorder) Anschließen einer Set-Top-Box/eines Recorders (z. B. DVD-Recorder) über HDMI

• Falls Sie einen elektrischen Schraubendreher verwenden, stellen Sie das Anzugsmoment auf ca. 1,5 N·m {15 kgf·cm} ein.

Nachdem Sie bei den Modellen KDL-40/32EX71x, KDL-40/32EX70x und KDL-40/32EX60x alle Schrauben angezogen haben, bringen Sie die mitgelieferte hintere Ständerabdeckung am Tischständer an. Set-Top-Box/Recorder (z. B. DVD-Recorder) 4 DE Anbringen einer Kippsicherung für das Fernsehgerät Bündeln der Kabel Aufstellung und Grundeinstellungen

• Bündeln Sie das Netzkabel nicht zusammen mit anderen Kabeln.

Schrauben Sie eine Holzschraube (4 mm Durchmesser, nicht mitgeliefert) in das Fernsehuntergestell.

Schrauben Sie eine Maschinenschraube (M4 × 16, nicht mitgeliefert) in das Schraubenloch des Fernsehgerätes.

Verbinden Sie die Holzschraube und die Maschinenschraube mit einem starken Seil (nicht mitgeliefert). 5 DE Durchführen der anfänglichen Grundeinstellungen

• „Vollständiger Suchlauf“ ist in manchen Ländern oder Regionen möglicherweise nicht verfügbar. Eine Liste kompatibler Kabelbetreiber finden Sie auf der Support-Website: http://support.sony-europe.com/TV/ DVBC/ Programme ordnen: Zum Verändern der Reihenfolge, in der analoge Sender im Fernsehgerät gespeichert sind. (nur beim Modell KDL-60/ 52/46/40EX70x und KDL-55/46/40/32EX71x)

Schließen Sie das Fernsehgerät an eine Netzsteckdose an. Überprüfen Sie beim KDL-60/52/46/ 40EX70x und beim KDL-55/46/40/ 32EX71x, ob die Stromversorgung mit dem ENERGY SAVING SWITCH eingeschaltet wurde (z). Drücken Sie am Fernsehgerät auf 1. Wenn Sie das Fernsehgerät zum ersten Mal einschalten, erscheint auf dem Fernsehschirm das Menü für die Sprachauswahl.

Wählen Sie mit F/f den Sender, den Sie an eine andere Position verschieben möchten, und drücken Sie dann .

Wählen Sie mit F/f die neue Position für den Sender aus und drücken Sie anschließend .

• Sie können die Sender auch manuell abstimmen. Abnehmen des Tischständers vom Fernsehgerät Lösen Sie die Schrauben am Fernsehgerät, wie mit den Pfeilmarkierungen angegeben.

Befolgen Sie die Anweisungen auf dem Bildschirm. Auto. Digital-Suchlauf: Wenn Sie „Kabel“ auswählen, empfiehlt es sich, mit „Schnellsuchlauf“ einen schnellen Sendersuchlauf auszuführen. Stellen Sie „Frequenz“ und „Netzwerk-ID“ gemäß den Angaben des Kabelbetreibers ein. Wenn mit „Schnellsuchlauf“ keine Sender gefunden werden, versuchen Sie es mit „Vollständiger Suchlauf“ (dies kann allerdings eine Weile dauern). 6 DE

• Nehmen Sie den Tischständer nur ab, wenn Sie entsprechendes Zubehör für das Fernsehgerät installieren wollen.
• Halten Sie den Tischständer beim Tragen nicht an der hinteren Ständerabdeckung. Andernfalls kann der Ständer herunterfallen und Verletzungen oder Sachschäden verursachen. Fernsehen So sehen Sie fern

Schalten Sie das Fernsehgerät ein. 1 Schalten Sie beim KDL-60/52/46/ 40EX70x und beim KDL-55/46/40/ 32EX71x die Stromversorgung mit dem ENERGY SAVING SWITCH ein (z). 2 Drücken Sie 1 am Fernsehgerät, um es einzuschalten. GUIDE OPTIONS HOME

Wählen Sie einen Modus.

Wählen Sie einen Fernsehsender. Verwenden der digitalen, elektronischen Programmzeitschrift Drücken Sie im Digitalmodus GUIDE, um die Programmzeitschrift aufzurufen.

• Die Zahlentaste 5 sowie die Tasten N, PROG + und AUDIO auf der Fernbedienung sind mit Tastpunkten gekennzeichnet. Verwenden Sie die Tastpunkte beim Bedienen des Fernsehgeräts als Bezugspunkte. So verwenden Sie die Funktionen des Fernsehgeräts Taste HOME Zum Anzeigen verschiedener Funktions- und Einstellbildschirme. Einstellungen Taste OPTIONS Zum Anzeigen nützlicher Funktionen, je nach aktuellem Eingang oder je nach den aktuellen Inhalten. Bild Ton Systemeinstellungen

Zu Favoriten hinzufügen Sperren/Freigeben PAP Motionflow Abschalttimer

Lautstärke Kopfhörer Lautsprecher Systeminfo (Fortsetzung) 7 DE Fernsehen

So verwenden Sie i-Manual

Dieses BRAVIA-Fernsehgerät ist mit einer integrierten Bedienungsanleitung ausgestattet, die Sie am Bildschirm aufrufen können. Sie können das i-Manual jederzeit nach nützlichen Informationen zu den verschiedenen Funktionen durchsuchen.

Drücken Sie i-MANUAL.

Drücken Sie G/g/F/f/ , um Optionen auszuwählen. Willkommen beim i-Manual „BRAVIA“ TV-Funktionen Fernsehempfang Verwenden des Home-Menüs Spaßfunktionen mit angeschlossenem Gerät Beschreibung der Teile und Bedienelemente Störungsbehebung Index x Willkommen beim i-Manual x „BRAVIA“ TV-Funktionen x Fernsehempfang Hier werden nützliche Funktionen wie die elektronische Programmzeitschrift (EPG), Favoriten usw. beschrieben. x Verwenden des Home-Menüs Hier können Sie beispielsweise Einstellungen für das Fernsehgerät vornehmen. x Spaßfunktionen mit angeschlossenem Gerät Hier wird das Anschließen von Zusatzgeräten erläutert. x Beschreibung der Teile und Bedienelemente x Störungsbehebung Hier können Sie Lösungen für verschiedene Probleme suchen. x Index

• Die Anzeigen und Bilder können sich von der tatsächlichen Anzeige auf dem Bildschirm unterscheiden. 8 DE Zusatzinfor mationen Störungsbehebung Überprüfen Sie, ob die Standby-Anzeige 1 rot blinkt. Wenn die Standby-Anzeige 1 blinkt Die Selbstdiagnosefunktion wurde aktiviert.

Zählen Sie, wie oft die Standby-Anzeige 1 zwischen den 2-sekündigen Pausen blinkt. Beispiel: Die Anzeige blinkt dreimal, dann folgt eine 2-sekündige Pause und danach blinkt die Anzeige wieder dreimal.

Schalten Sie das Fernsehgerät mit 1 am Fernsehgerät aus, trennen Sie das Netzkabel vom Gerät und teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Anzahl der Blinkzeichen). Wenn die Standby-Anzeige 1 nicht blinkt Sehen Sie in den folgenden Tabellen nach. (Schlagen Sie auch unter „Störungsbehebung“ im i-Manual nach.)

Wenn sich das Problem mit den aufgeführten Maßnahmen nicht beheben lässt, lassen Sie das Fernsehgerät von qualifiziertem Kundendienstpersonal überprüfen. Symptom Erklärung/Abhilfe Bild Es wird kein Bild angezeigt • Prüfen Sie die Antennen- oder Kabelverbindung. (Bildschirm ist dunkel) und • Schließen Sie das Fernsehgerät an eine Netzsteckdose an und drücken Sie 1 am Fernsehgerät. es ist kein Ton zu hören.

• Wenn die Standby-Anzeige 1 rot leuchtet, drücken Sie TV "/1. Auf dem Bildschirm sind • Der Bildschirm setzt sich aus Pixeln (Bildpunkten) zusammen. winzige schwarze und/oder Winzige schwarze Punkte und/oder helle Lichtpunkte (Pixel) auf dem Bildschirm stellen keine Fehlfunktion dar. helle Punkte zu sehen. Allgemeines Das Fernsehgerät lässt sich • Überprüfen Sie, ob die Stromversorgung mit dem ENERGY SAVING SWITCH eingeschaltet wurde (z). nicht einschalten. (nur beim Modell KDL-60/ 52/46/40EX70x und KDL55/46/40/32EX71x) Das Fernsehgerät schaltet • Überprüfen Sie, ob der „Abschalttimer“ aktiviert ist, oder überprüfen Sie die Einstellung von „Dauer“ für den sich automatisch aus „Einschalttimer“. (wechselt in den Standby• Überprüfen Sie, ob „TV-Standby nach Nichtbenutzung“ aktiviert Betrieb). ist. Die Fernbedienung funktioniert nicht.

• Tauschen Sie die Batterien aus.
• Das Fernsehgerät befindet sich möglicherweise im SYNCModus. Drücken Sie SYNC MENU und wählen Sie zum Steuern des Fernsehgeräts die Option „TV-Steuerung“ und dann „Home (Menü)“ oder „Optionen“. Das Passwort für die „Kindersicherung“ wurde vergessen.

• Geben Sie 9999 als PIN-Code ein. Der PIN-Code 9999 wird immer akzeptiert. 9 DE Zusatzinformationen

Technische Daten TV-System Bildschirmsystem LCD-Bildschirm (Flüssigkristallbildschirm) Fernsehnorm Analog: Je nach ausgewähltem Land/Gebiet: B/G/H, D/K, L, I Digital: DVB-T2 (nur beim Modell KDL-60EX703/55EX713/52EX703/46EX713/46EX703/40EX713/ 40EX703/40EX603/32EX713/32EX703/32EX603) DVB-T/DVB-C Farb-/Videosystem Analog: PAL, PAL60 (nur Videoeingang), SECAM, NTSC3.58, NTSC4.43 (nur Videoeingang) Digital: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4 Kanalbereich Analog: VHF: E2–E12/UHF: E21–E69/CATV: S1–S20/HYPER: S21–S41 D/K: R1–R12, R21–R69/L: F2–F10, B–Q, F21–F69/I: UHF B21–B69 Digital: VHF/UHF Tonausgänge 10 W + 10 W Eingangs-/Ausgangsbuchsen Antennenkabel

AV1, 2 COMPONENT IN COMPONENT IN HDMI IN1, 2, 3, 4 AV3 AV3 75 Ohm, externer Anschluss für VHF/UHF 21-poliger Scart-Anschluss (CENELEC-Standard) mit Audio-/Videoeingang, RGB-Eingang und Audio-/ Videoausgang für Fernsehsignale. Unterstützte Formate: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audioeingang (CINCH) Video: 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Audio: zwei Kanäle, lineares PCM: 32, 44,1 und 48 kHz, 16, 20 und 24 Bit, Dolby Digital Analoger Audioeingang (Miniklinke) (nur HDMI IN4) PC-Eingang Videoeingang (CINCH) Audioeingang (CINCH) DIGITAL AUDIO OUT Optische Digitalbuchse (zwei Kanäle, lineares PCM, Dolby Digital) (OPTICAL) (VAR/FIX) Audioausgang (CINCH) PC IN PC-Eingang (Mini-D-Sub, 15-polig) PC-Audioeingang (Miniklinke) USB-Anschluss Kopfhörerbuchse

CAM-Slot (Zugangskontrollmodul) LAN 10 DE 10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung des Netzwerks kann die Verbindungsgeschwindigkeit variieren. 10BASE-T/100BASE-TX-Kommunikationsrate und Kommunikationsqualität können für dieses Fernsehgerät nicht garantiert werden.)

• Verwenden Sie für LAN-Verbindungen ein 10BASE-T/100BASE-TX-Kabel der Kategorie 7 (nicht mitgeliefert). Modellbezeichnung KDL- 60EX70x 52EX70x 46EX70x 40EX70x 32EX70x 46 Zoll/ca. 116,8 cm 40 Zoll/ca. 101,6 cm 32 Zoll/ca. 80,1 cm Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Bildschirmgröße (Diagonale) 60 Zoll/ca. 152,5 cm 52 Zoll/ca. 132,2 cm Anzeigeauflösung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Leistungsaufnahme im Modus „Wohnung“/ „Standard“ 144 W 103 W 90 W 79 W 67 W im Modus „Geschäft“/ „Brillant“ 208 W 142 W 125 W 107 W 91 W Leistungsaufnahme im Standby-Betrieb*1 0,23 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist) 0,2 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist) Durchschnittlicher Energieverbrauch im Jahr*2 210 kWh 150 kWh 131 kWh 115 kWh 98 kWh Abmessungen (ca.) (B × H × T) 143,1 × 90,9 × 38,6 cm 125,2 × 80,5 × 35,0 cm 111,8 × 73,0 × 28,0 cm 98,5 × 65,5 × 28,0 cm 81,1 × 53,9 × 25,0 cm ohne Tischständer 143,1 × 87,7 × 6,6 cm 125,2 × 77,5 × 6,5 cm 111,8 × 69,8 × 6,5 cm 98,5 × 62,3 × 6,4 cm 81,1 × 50,7 × 6,5 cm mit Tischständer 38,1 kg 27,0 kg 21,3 kg 17,8 kg 12,7 kg ohne Tischständer 31,3 kg 22,7 kg 18,4 kg 14,9 kg 10,7 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 3). Sonderzubehör Wandhalterung: SU-WL500 Modellbezeichnung KDL- 55EX71x Gewicht (ca.) 46EX71x 40EX71x 32EX71x 40 Zoll/ca. 101,6 cm 32 Zoll/ca. 80,1 cm Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Bildschirmgröße (Diagonale) 55 Zoll/ca. 138,8 cm 46 Zoll/ca. 116,8 cm Anzeigeauflösung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Leistungsaufnahme im Modus „Wohnung“/ „Standard“ 101 W 86 W 84 W 52 W im Modus „Geschäft“/ „Brillant“ 141 W 120 W 114 W 73 W Leistungsaufnahme im Standby-Betrieb*1 0,2 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist) 0,2 W (13 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist) Durchschnittlicher Energieverbrauch im Jahr*2 147 kWh 126 kWh 123 kWh 76 kWh Abmessungen (ca.) (B × H × T) mit Tischständer 127,8 × 79,7 × 35,0 cm 108,5 × 68,8 × 26,0 cm 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm ohne Tischständer 127,8 × 76,5 × 7,3 cm 108,5 × 65,6 × 7,5 cm 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,4 cm mit Tischständer 26,1 kg 18,6 kg 15,4 kg 10,8 kg ohne Tischständer 21,8 kg 16,3 kg 13,2 kg 8,8 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 3). Sonderzubehör Wandhalterung: SU-WL500 Gewicht (ca.) (Fortsetzung) 11 DE Zusatzinformationen mit Tischständer Modellbezeichnung KDL- 40EX60x 32EX60x Stromversorgung und Sonstiges Betriebsspannung 220 V – 240 V Wechselstrom, 50 Hz Bildschirmgröße (Diagonale) 40 Zoll/ca. 101,6 cm 32 Zoll/ca. 80,1 cm Anzeigeauflösung

1.920 Punkte (horizontal) × 1.080 Zeilen (vertikal)

Leistungsaufnahme im Modus „Wohnung“/ „Standard“ 73 W 58 W im Modus „Geschäft“/ „Brillant“ 98 W 80 W Leistungsaufnahme im Standby-Betrieb*1 0,2 W (15 W, wenn „Schnellstart“ auf „Ein“ gesetzt ist) Durchschnittlicher Energieverbrauch im Jahr*2 107 kWh 85 kWh Abmessungen (ca.) (B × H × T) mit Tischständer 95,2 × 61,3 × 25,0 cm 76,4 × 50,7 × 25,0 cm ohne Tischständer 95,2 × 58,1 × 7,4 cm 76,4 × 47,5 × 7,3 cm mit Tischständer 14,9 kg 11,1 kg ohne Tischständer 12,7 kg 9,1 kg Mitgeliefertes Zubehör Siehe „Überprüfen des Zubehörs“ (Seite 3). Sonderzubehör Wandhalterung: SU-WL500 Gewicht (ca.) *1 Die angegebene Leistungsaufnahme im Standby-Betrieb wird erreicht, nachdem das Fernsehgerät die notwendigen internen Prozesse abgeschlossen hat. *2 4 Stunden an 365 Tagen im Jahr

• So können Sie Strom sparen – Wenn Sie die Helligkeit der Hintergrundbeleuchtung (die Helligkeit des Bildschirms) verringern, sinkt der Stromverbrauch. – Mit den „Öko“-Einstellungen (z. B. „Energie sparen“, „TV-Standby nach Nichtbenutzung“) können Sie den Stromverbrauch und damit Ihre Stromkosten senken. – Wenn Sie die Stromversorgung des Fernsehgeräts mit dem ENERGY SAVING SWITCH ausschalten (nur bei bestimmten Modellen), sinkt der Stromverbrauch fast auf Null. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. 12 DE Montieren des Zubehörs (Wandhalterung) An die Kunden: Zum Schutz des Produkts und aus Sicherheitsgründen empfiehlt Sony dringend, die Installation Ihres Fernsehgerätes von Sony-Händlern oder lizenzierten Monteuren durchführen zu lassen. Versuchen Sie nicht, die Montage selbst durchzuführen. An Sony-Händler und Monteure: Schenken Sie während der Installation sowie der regelmäßigen Wartung und Überprüfung dieses Produkts der Sicherheit Ihre volle Aufmerksamkeit.

• Stellen Sie das Fernsehgerät auf den Tischständer, wenn Sie den Montagehaken befestigen.
• Bewahren Sie die abgenommenen Schrauben unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf.
• Wenn Sie den Tischständer wieder anbringen wollen, drehen Sie die abgenommenen Schrauben unbedingt wieder in die Originalbohrungen an der Rückseite des Fernsehgeräts. Schraube (+PSW 6 × 16) Vor der Montage Schrauben entfernen* Vierkantbohrung

• Außer beim Modell KDL-46/40/ 32EX71x und KDL-40/32EX60x. Montagehaken Für die Installation dieses Produkts ist ausreichende Sachkenntnis erforderlich, besonders da vorab ermittelt werden muss, ob die Wandfestigkeit für das Gewicht des Fernsehgerätes ausreichend ist. Überlassen Sie die Wandmontage dieses Produkts unbedingt Sony-Händlern oder lizenzierten Monteuren, und achten Sie angemessen auf die Sicherheit während der Installation. Sony übernimmt keine Haftung für etwaige Sachschäden oder Verletzungen, die durch falsche Handhabung oder unsachgemäße Installation verursacht werden. (Fortsetzung) 13 DE Zusatzinformationen Sie können das Fernsehgerät mit der Wandhalterung SU-WL500 (getrennt erhältlich) an der Wand montieren.
• Lesen Sie bitte in der mit der Wandhalterung gelieferten Anleitung nach, um die Montage richtig auszuführen.
• Näheres dazu finden Sie unter „Abnehmen des Tischständers vom Fernsehgerät“ (Seite 6). Tabelle der Fernsehgeräte-Installationsabmessungen Außer beim Modell KDL-32EX71x/EX70x/ EX60x Nur beim Modell KDL-32EX71x/EX70x/ EX60x Bildschirm-Mittelpunkt Einheit: cm Modellbezeichnung KDL- Displayabmessungen Bildschirmmittenabmessung Länge für jeden Montagewinkel Winkel (0°) Winkel (20°)

60EX70x 143,1 87,7 3,1 48,3 11,5 37,5 82,4 50,1 55EX71x 127,8 76,5 4,1 43,1 11,3 35,2 71,9 45,2 52EX70x 125,2 77,5 8,2 48,3 11,4 33,9 72,8 50,1 46EX71x 108,5 65,6 9,5 43,1 12,1 32,3 61,6 45,4 46EX70x 111,8 69,8 12,1 48,3 11,4 31,3 65,6 50,1 40EX71x 95,2 58,1 13,3 43,1 12,1 29,7 54,6 45,4 40EX70x 98,5 62,3 15,8 48,3 11,4 28,7 58,5 50,1 40EX60x 95,2 58,1 13,3 43,1 12,0 29,7 54,6 45,4 32EX71x 76,4 47,5 18,5 43,1 12,1 26,0 47,3 45,4 32EX70x 81,1 50,7 19,7 45,9 11,5 25,7 49,7 47,8 32EX60x 76,4 47,5 18,5 43,1 12,0 26,0 47,3 45,4 Die Zahlen in der obigen Tabelle können je nach der Installation geringfügig abweichen. WARNUNG Die Wand, an der das Fernsehgerät montiert werden soll, muss in der Lage sein, mindestens das vierfache Gewicht des Fernsehgerätes zu tragen. Das Gewicht ist unter „Technische Daten“ (Seite 10) angegeben. 14 DE Zeichnung/Tabelle der Schrauben- und Hakenpositionen Modellbezeichnung Schraubenposition Hakenposition KDL-60EX70x KDL-55EX71x

Hakenposition Anbringen des Fernsehgeräts an der Sockelhalterung.

Zusatzinformationen 15 DE Sicherheitsinformationen Installation/Einstellung Installieren und benutzen Sie das Fernsehgerät unter Berücksichtigung der unten angegebenen Anweisungen, um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und /oder Verletzungen zu vermeiden. Installation

• Das Fernsehgerät sollte neben einer frei zugänglichen Netzsteckdose installiert werden.
• Stellen Sie das Fernsehgerät auf eine stabile, ebene Fläche.
• Wandeinbauten sollten nur von qualifiziertem Fachpersonal ausgeführt werden.
• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive: – Wandmontagehalterung SU-WL500
• Verwenden Sie zum Befestigen der Montagehaken am Fernsehgerät bitte die gemeinsam mit der Wandmontagehalterung gelieferten Schrauben. Die mitgelieferten Schrauben sind derart konzipiert, dass sie von der Befestigungsfläche des Montagehakens aus 8 mm bis 12 mm lang sind. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandmontagehalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann das Fernsehgerät beschädigt werden oder herunterfallen. 8 mm - 12 mm Schraube (gemeinsam mit der Wandmontagehalterung geliefert) Montagehaken Hakenbefestigung an der Rückseite des Fernsehgeräts Transport
• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel aus dem Gerät.
• Zum Transport eines großen Fernsehgeräts sind zwei oder drei Personen nötig.
• Wenn Sie das Fernsehgerät von Hand transportieren, halten Sie es bitte wie rechts dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.
• Wenn Sie das Fernsehgerät anheben oder transportieren, halten Sie dieses fest an der Unterkante.
• Setzen Sie das Fernsehgerät beim Transport weder Stössen noch starken Erschütterungen aus.
• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton. 16 DE Netzkabel Luftzirkulation
• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts in das Gehäuse.
• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe Abbildung).
• Es wird dringend empfohlen, die offizielle Sony Wandmontagehalterung zu verwenden, um eine ausreichende Luftzirkulation zu gewährleisten. Installation an der Wand 30 cm 10 cm Um alle Risiken wie Feuer, Elektroschock oder Beschädigungen und /oder Verletzungen auszuschließen, sollten Sie das Netzkabel und den Stecker wie hier angegeben handhaben:

10 cm Lassen Sie mindestens so viel Platz um das Gerät. Aufstellung auf dem Standfuß

10 cm 6 cm Lassen Sie mindestens so viel Platz um das Gerät.

• Um eine ausreichende Belüftung zu gewährleisten und Staub- oder Schmutzablagerungen zu vermeiden: – Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf stehend, falsch herum oder seitwärts geneigt auf. – Stellen Sie das Fernsehgerät weder auf einem Regal, einem Teppich, einem Bett oder in einem Schrank auf. – Decken Sie das Fernsehgerät nicht mit Decken oder Vorhängen ab und legen Sie keine Gegenstände wie Zeitungen usw. darauf. – Installieren Sie das Fernsehgerät nicht wie auf der Abbildung gezeigt. Die Luftzirkulation wird unterbunden. Wand

Wand Verwenden Sie ausschließlich die von Sony und keinen anderen Anbietern gelieferte Netzkabel. Stecken Sie den Stecker ganz in die Netzsteckdose. Dieses Fernsehgerät ist ausschließlich für den Betrieb an 220-240 V Wechselstrom ausgelegt. Trennen Sie das Gerät zu Ihrer eigenen Sicherheit unbedingt vom Netzstrom, wenn Sie Kabel an dem Gerät anschließen, und stolpern Sie nicht über die Kabel. Trennen Sie das Netzkabel von der Netzsteckdose, bevor Sie das Fernsehgerät reparieren oder transportieren. Halten Sie das Netzkabel von Wärmequellen fern. Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie ihn regelmäßig. Wenn der Stecker verstaubt ist und sich Feuchtigkeit ablagert, kann die Isolierung leiden und es besteht Feuergefahr. Anmerkungen

• Verwenden Sie das mitgelieferte Netzkabel nicht mit anderen Geräten.
• Klemmen, biegen oder verdrehen Sie das Netzkabel nicht übermäßig. Die blanken Adern im Inneren des Kabels könnten freiliegen oder brechen.
• Nehmen Sie am Netzkabel keine Veränderungen vor.
• Stellen Sie keine schweren Gegenstände auf das Netzkabel.
• Ziehen Sie nicht am Kabel, selbst wenn Sie das Netzkabel aus der Steckdose herausziehen.
• Achten Sie darauf, nicht zu viele andere Geräte an dieselbe Netzsteckdose anzuschließen.
• Verwenden Sie eine Netzsteckdose, in der der Stecker fest sitzt. Verbotene Nutzung Installieren Sie das Fernsehgerät weder an Standorten, in Umgebungen noch in Situationen wie den hier aufgeführten, da dies zu Fehlfunktionen des Fernsehgeräts und Feuer, Elektroschock, Beschädigungen und/oder Verletzungen führen kann. Standort: Im Freien (in direktem Sonnenlicht), am Meer, auf einem Schiff oder Boot, im Innern eines Fahrzeugs, in medizinischen Einrichtungen, an instabilen Standorten, in der Nähe von Wasser, Regen, Feuchtigkeit oder Rauch. Umgebung: Wenn: An heissen, feuchten oder übermäßig staubigen Orten, an denen Insekten in das Gerät eindringen können; an denen es mechanischen Erschütterungen ausgesetzt ist, neben brennbaren Objekten (Kerzen usw.). Das Fernsehgerät darf weder Tropfen oder Spritzern ausgesetzt werden. Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, zum Beispiel Vasen, auf dem Fernsehgerät abgestellt werden.

Situation: Nicht mit nassen Händen, ohne Gehäuse oder mit anderem als vom Hersteller empfohlenen Zubehör benutzen. Trennen Sie das Fernsehgerät bei Gewitter von der Netzsteckdose und der Antenne.

Das Netzkabel beschädigt ist. Der Stecker nicht fest in der Netzsteckdose sitzt. Das Fernsehgerät durch Fallen, Stoßen oder einen geworfenen Gegenstand beschädigt ist. Flüssigkeit oder Fremdkörper durch die Öffnungen in das Fernsehgerät gelangen. Warnung Um Feuergefahr zu vermeiden, halten Sie Kerzen und jegliche offenen Flammen jederzeit von diesem Gerät fern. Bruchstücke: Wenn das Gerät nicht benutzt wird

• Zum Schutz der Umwelt und aus Sicherheitsgründen empfiehlt es sich, das Fernsehgerät vom Stromnetz zu trennen, wenn es mehrere Tage nicht benutzt wird.
• Da das Fernsehgerät auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist, wenn es nur ausgeschaltet wurde, muss der Stecker aus der Netzsteckdose gezogen werden, um das Fernsehgerät vollkommen auszuschalten.
• Bei einigen Fernsehgeräten gibt es jedoch möglicherweise Funktionen, für die das Fernsehgerät in den Bereitschaftsmodus geschaltet sein muss. Kinder
• Sorgen Sie dafür, dass Kinder nicht auf das Fernsehgerät klettern.
• Bewahren Sie kleine Zubehörteile außerhalb der Reichweite von Kindern auf, damit diese nicht irrtümlicherweise verschluckt werden. Falls folgende Probleme auftreten... Schalten Sie das Fernsehgerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose, sobald eines der folgenden Probleme auftritt. Wenden Sie sich an Ihren Händler oder das Sony Kundendienstzentrum, um es von qualifiziertem Fachpersonal überprüfen zu lassen. Sicherheitsmaßnahmen Fernsehen
• Schauen Sie bei gemäßigter Beleuchtung fern. Durch falsche Beleuchtung oder langes Fernsehen werden die Augen belastet.
• Stellen Sie beim Verwenden von Kopfhörern die Lautstärke moderat ein. Andernfalls kann es zu Gehörschäden kommen. LCD-Bildschirm
• Obwohl bei der Herstellung des LCDBildschirms mit hochpräziser Technologie gearbeitet wird und der Bildschirm 99,99% und mehr effektive Pixel besitzt, ist es möglich, dass dauerhaft einige schwarze oder leuchtende Punkte (rot, grün oder blau) sichtbar sind. Es handelt sich dabei um eine strukturelle Eigenschaft von LCDBildschirmen und nicht um eine Fehlfunktion.
• Stoßen Sie nicht gegen den Filter an der Vorderseite, zerkratzen Sie ihn nicht und stellen Sie nichts auf dieses Fernsehgerät. Das Bild kann ungleichmäßig werden und der LCD-Bildschirm kann beschädigt werden.
• Wenn dieses Fernsehgerät an einem kalten Ort verwendet wird, kommt es möglicherweise zu Schmierstreifen im Bild oder das Bild wird dunkel. Dabei handelt es sich nicht um ein Versagen. Diese Effekte verschwinden, wenn die Temperatur steigt.
• Wenn Standbilder längere Zeit angezeigt werden, kann es zu Doppelbildern kommen. Dieser Effekt verschwindet in der Regel nach einigen Augenblicken.
• Bildschirm und Gehäuse erwärmen sich, wenn das Fernsehgerät in Betrieb ist. Dies ist keine Fehlfunktion.
• Der LCD-Bildschirm enthält eine kleine Menge Flüssigkristalle. Einige der Leuchtstoffröhren, die in diesem Fernsehgerät verwendet werden, enthalten auch Quecksilber. Befolgen Sie bei der Entsorgung die bei Ihnen geltenden Entsorgungsrichtlinien. Trennen Sie das Netzkabel unbedingt von der Netzsteckdose, bevor Sie das Gerät reinigen. Um Materialschäden oder Schäden an der Bildschirmbeschichtung zu vermeiden, beachten Sie bitte folgende Vorsichtsmaßnahmen.
• Entfernen Sie Staub vorsichtig mit einem weichen Tuch von der Bildschirmoberfläche bzw. dem Gehäuse. Bei stärkerer Verschmutzung feuchten Sie ein weiches Tuch leicht mit einer milden Reinigungslösung an und wischen dann über den Bildschirm.
• Besprühen Sie das Fernsehgerät nicht direkt mit Wasser oder Reinigungsmitteln, da dies zum Eindringen von Flüssigkeit an der Unterseite des Bildschirms oder an äußeren Teilen und infolgedessen zu Fehlfunktionen führen kann.
• Verwenden Sie keine Scheuerschwämme, keine alkalischen/ säurehaltigen Reinigungsmittel, kein Scheuerpulver oder flüchtigen Lösungsmittel wie Alkohol, Benzin, Verdünnung oder Insektizide. Wenn Sie solche Mittel verwenden oder das Gerät längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt, kann es zu Schäden an der Bildschirmoder der Gehäuseoberfläche kommen.
• Um eine ausreichende Belüftung zu gewährleisten, wird regelmässiges Staubsaugen der Lüftungsöffnungen empfohlen.
• Wenn Sie den Winkel des Fernsehgeräts einstellen, bewegen Sie das Fernsehgerät mit Vorsicht, damit es nicht verrutscht oder vom Ständer fällt. Sonderzubehör
• Halten Sie Zusatzteile oder Geräte mit elektromagnetischer Strahlung von dem Fernsehgerät fern. Andernfalls können Bild- und/oder Tonstörungen auftreten.
• Dieses Gerät wurde geprüft und erfüllt die EMV-Richtlinie, sofern ein Signalverbindungskabel von unter 3 m Länge verwendet wird. Batterien
• Achten sie beim Einsetzen von Batterien auf die richtige Polung.
• Verwenden Sie Batterien unterschiedlicher Typen nicht gemeinsam und auch nicht alte und neue Batterien zusammen.
• Entsorgen Sie verbrauchte Batterien umweltschonend. Beachten Sie bitte geltende Entsorgungsrichtlinien für Batterien. Wenden Sie sich ggf. an die zuständige Behörde.
• Behandeln Sie die Fernbedienung sorgfältig. Lassen Sie sie nicht fallen, treten Sie nicht darauf und schütten Sie keine Flüssigkeiten darauf.
• Bewahren Sie die Fernbedienung nicht neben einer Wärmequelle, unter direkter Sonneneinstrahlung oder an einem feuchten Ort auf. (Fortsetzung) 17 DE Zusatzinformationen

• Werfen Sie nichts gegen das Fernsehgerät. Das Glas des Bildschirms könnte durch den Aufprall zerbrechen und schwere Verletzungen verursachen.
• Falls die Oberfläche des Fernsehgeräts zerspringt, ziehen Sie zuerst das Netzkabel aus der Steckdose, bevor Sie das Gerät berühren. Andernfalls besteht die Gefahr eines elektrischen Schlages. Pflegen und Reinigen der Bildschirmoberfläche bzw. des Gehäuses des Fernsehgeräts Entsorgen des Fernsehgeräts Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte) Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. 18 DE Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte) Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Introdução Obrigado por escolher este produto Sony. Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas. O fabricante deste produto é a Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japão. O representante autorizado para Compatibilidade Electromagnética e segurança do produto é a Sony Deutschland GmbH, Hedelfinger Strasse 61,70327 Stuttgart, Alemanha. Para qualquer assunto relacionado com serviço ou garantia por favor consulte a morada indicada nos documentos sobre serviço e garantias que se encontram junto ao produto. Aviso para a função de televisão digital
• Todas as funções relativas à televisão digital ( ) estarão disponíveis apenas para os países ou áreas em que são transmitidos sinais terrestres digitais DVB-T (MPEG-2 e H.264/MPEG-4 AVC) ou onde existe acesso a um serviço de cabo compatível com DVB-C (MPEG-2 e H.264/MPEG-4 AVC). Por favor, confirme com o seu agente local se pode receber um sinal DVB-T no seu local de residência ou pergunte ao seu fornecedor de cabo se o seu serviço de cabo DVB-C é adequado para operação integrada com este televisor.
