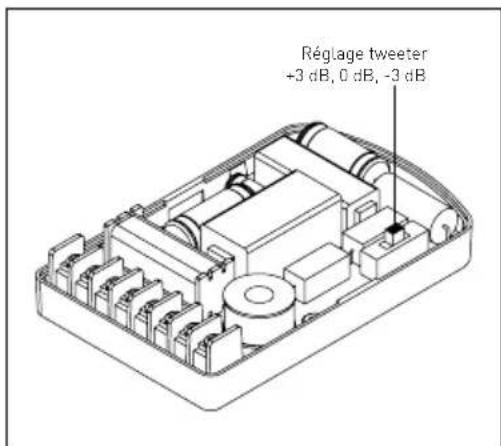

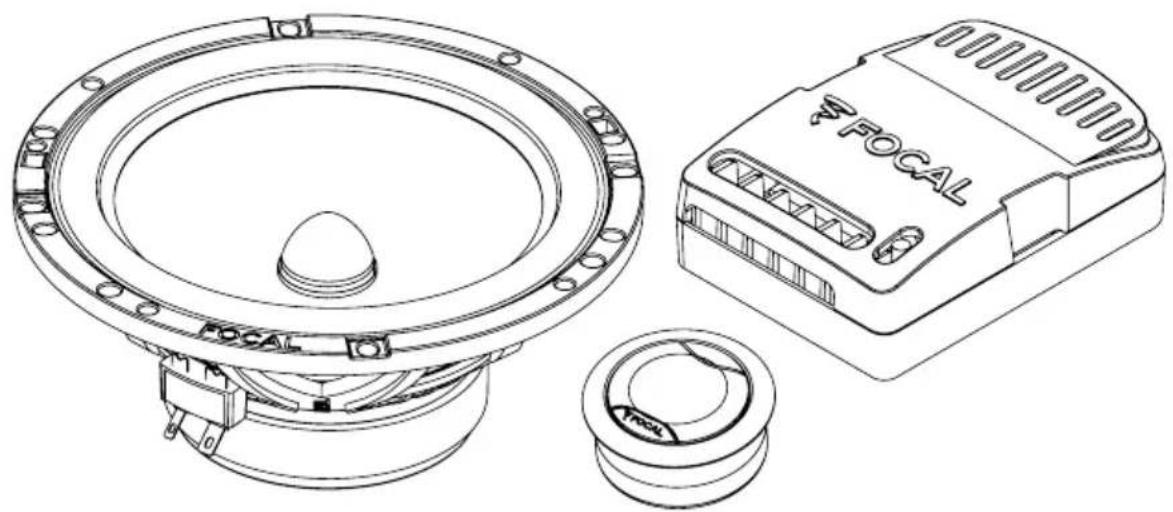

Fitting the crossover Locate the crossovers in a dry, preferably ventilated area, using either the screws supplied or double-sided tape. To open the box, squeeze the middle on the side, and remove the cover. In some cases, depending on your installation and the space available, it maybe easier to route the cables and connect to the crossover, before securing the crossover to the vehicle. Please check before. Level adjustment of tweeter and midrange The toggle switch inside the crossover allows the users to adjust the tweeter level according to their tastes and also to the speaker location in the car, in order to get the best sound reproduction possible. Too much level in the treble frequencies gives an aggressive sound and a level lack alters definition and dynamics. If the tweeter is placed very close to the midbass driver, set it on 0. If the tweeter is placed on the dashboard or on top of the door and the woofer in the door, set it on -3 ou 0dB. Tweeter adjustment +3 dB, 0 dB, -3 dB 130 AS/165 AS - 2-way crossover 165 AS3 - 3-way crossover Tweeter adjustment +3 dB, 0 dB, -3 dB 130 AS/165 ASNous vous remercions d’avoir choisi les kits Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l’obtention d’un son puissant et de très haute qualité. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d’utilisation peut entraîner l’invalidation de la garantie. Avertissement L’écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l’audition. Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables. Pour validation de la garantie Focal, merci de nous retourner la garantie jointe dans les 10 jours. Recommandations importantes Avant tout, vérifiez l’espace disponible pour l’encastrement des haut-parleurs (se reporter aux plans sur l’emballage) puis procédez aux découpes. Dans le cas d’un montage en emplacement d’origine, vérifiez qu’il y ait un espace suffisant entre le haut-parleur et la grille de protection.

• Tenez les haut-parleurs à l’écart des copeaux métalliques et des poussières.

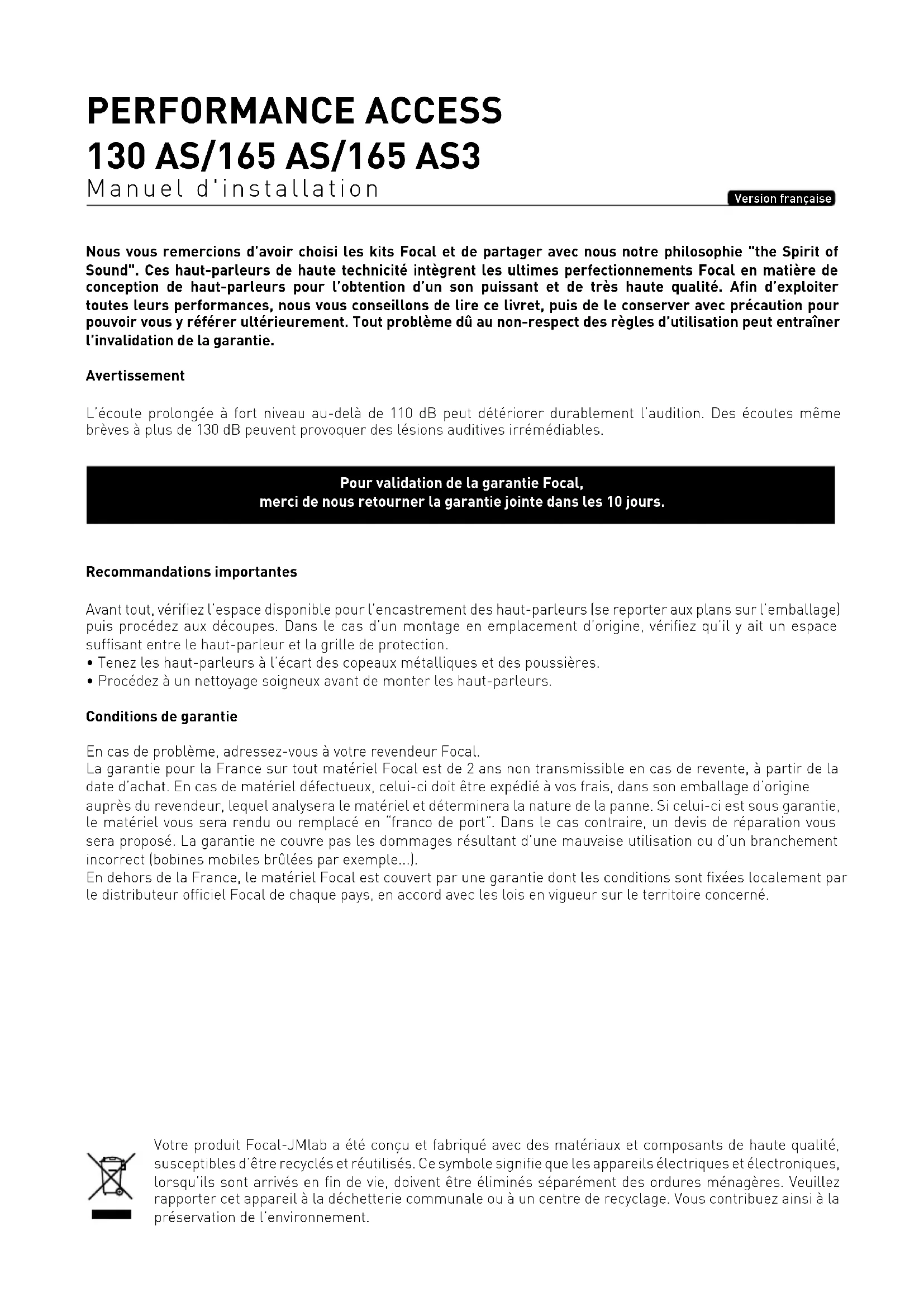

• Procédez à un nettoyage soigneux avant de monter les haut-parleurs. Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Version française Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement. PERFORMANCE ACCESS 130 AS/165 AS/165 AS3 Manuel d'installationPERfoRmancE accESS 130 aS/165 aS/165 aS3 Manuel d'installation

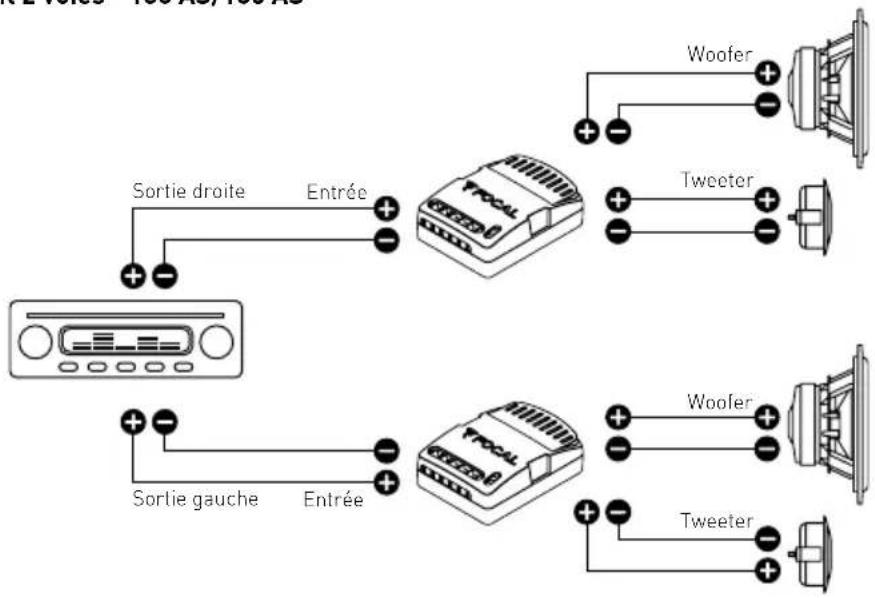

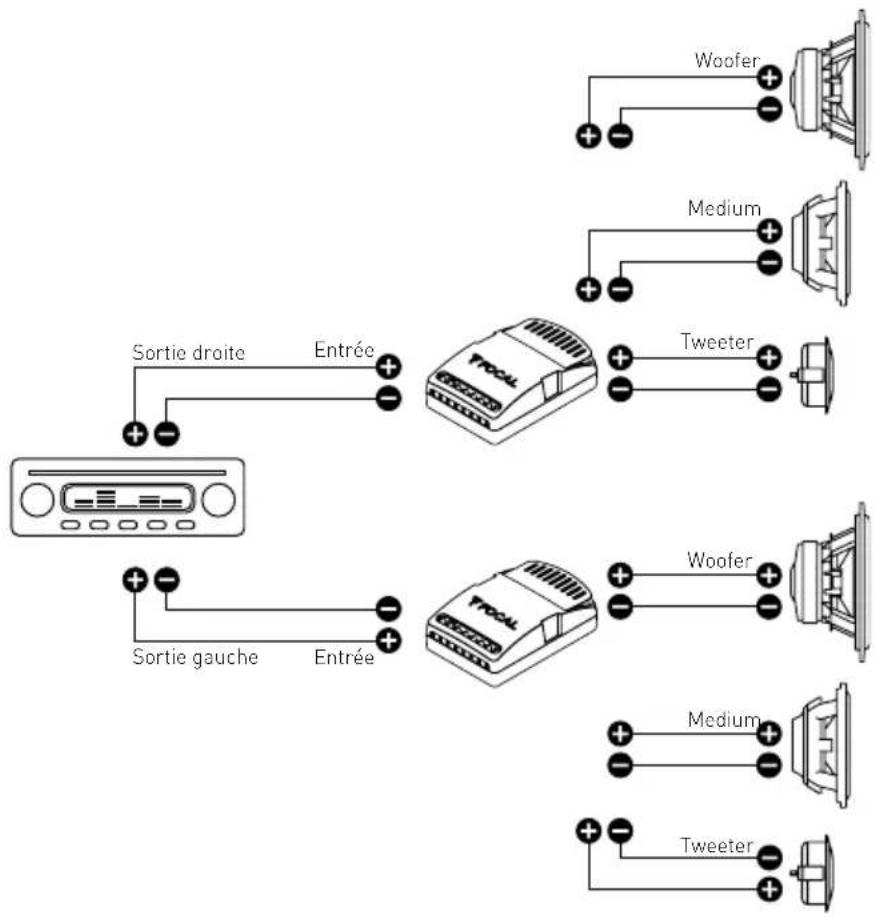

Sortie droite Sortie gauche Woofer Tweeter Woofer Tweeter Entrée Entrée Connections kit 2 voies - 130 AS/165 AS Sortie droite Sortie gauche Woofer Tweeter Woofer Medium Entrée Entrée Medium Tweeter Connections kit 3 voies - 165 AS3PERfoRmancE accESS 130 aS/165 aS/165 aS3 Manuel d'installation

Il existe deux possibilités de montage : montage dans support orienté et montage encastré.

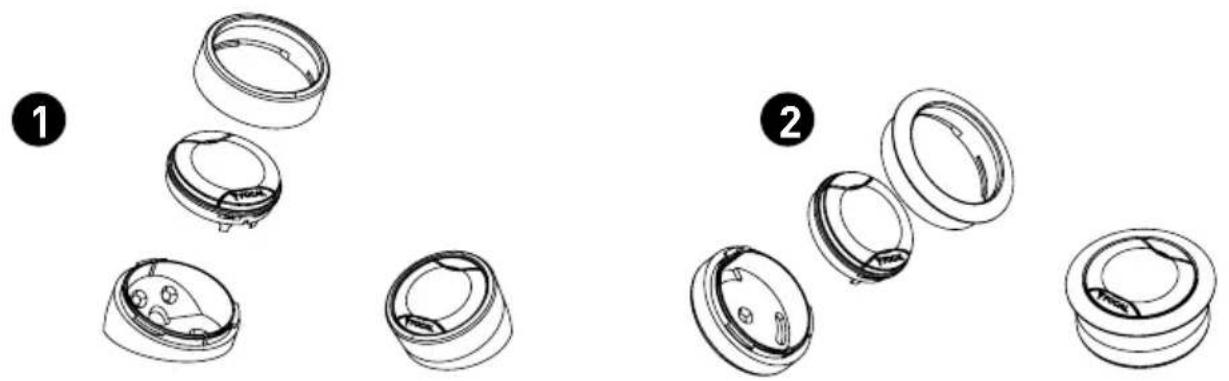

1 - Montage support orienté : choisissez l’inclinaison (10° ou 30°), fixez le support avec les vis fournies, passez

les fils puis bloquez le tweeter à l’aide de la bague supérieure.

2 - Montage encastré : découpez un trou de 45 mm de diamètre. Insérez le support dans son emplacement.

Passez les fils et bloquez le tweeter à l’aide de la bague supérieure. Installation du tweeter - TN43 (130 AS/165 AS/ 165 AS3 kit) 1 2PERfoRmancE accESS 130 aS/165 aS/165 aS3 Manuel d'installation

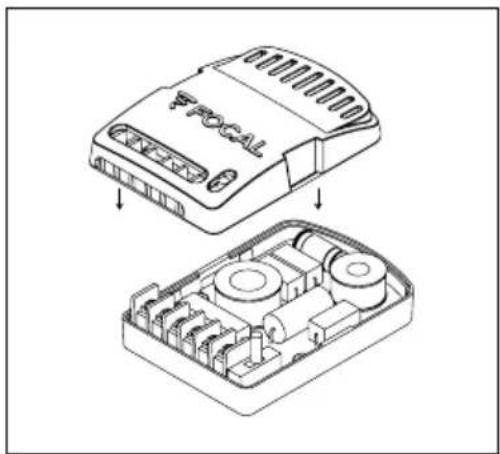

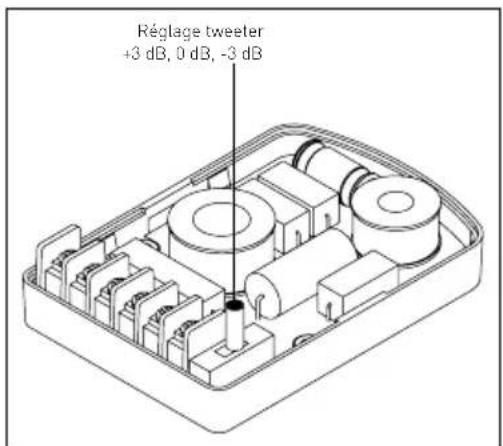

Fixation des filtres Les filtres doivent être fixés (vis fournies ou double face) dans un endroit sec et aéré de préférence. Pour ouvrir le boîtier, appuyez suivant les flèches du schéma ci-contre. Si les filtres sont peu accessibles, procédez au câblage et aux réglages avant la fixation définitive. Réglage de niveau du tweeter Le commutateur placé à l’intérieur du filtre permet d’ajuster le niveau du tweeter en fonction de vos goûts et aussi de l’emplacement des haut-parleurs dans votre habitacle, ceci afin d’avoir la meilleure restitution sonore possible. Trop de niveau dans l’aigu donne un son agressif et un manque de niveau altère la définition et la dynamique. Si le tweeter est installé très près du haut-parleur de grave-médium, réglez-le sur 0. Si le tweeter est installé sur le tableau de bord ou en haut de portière et le woofer dans la portière, régler-le sur -3 ou 0 dB. 130 AS/165 AS Réglage tweeter +3 dB, 0 dB, -3 dB 130 AS/165 AS - Filtre 2 voies 165 AS3 - Filtre 3 voies Réglage tweeter +3 dB, 0 dB, -3 dBI
