MODE D'EMPLOI TTS303 YAMAHA

Ce produit est concu pour l'écoute de sources audio dans le cadre domestique.

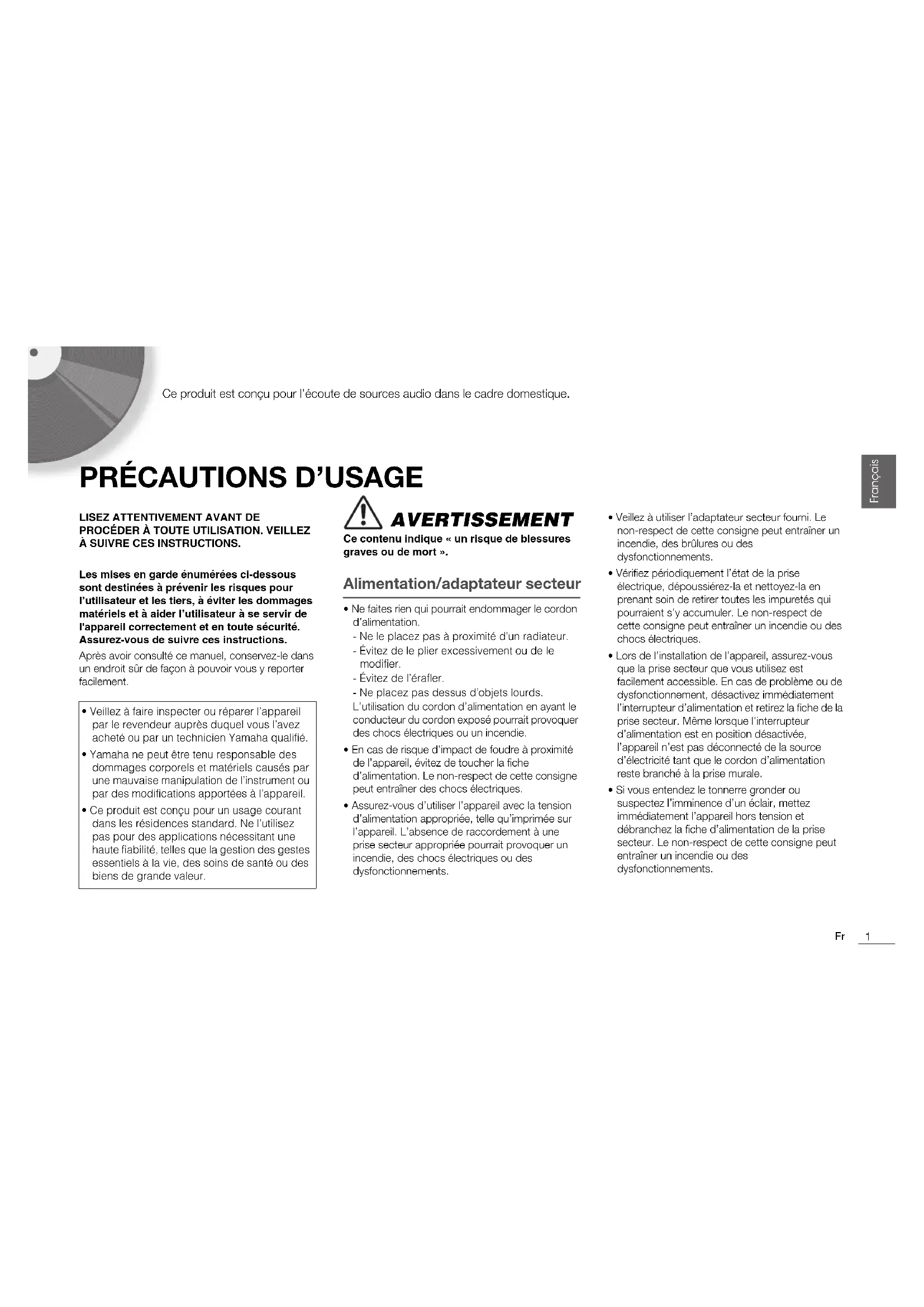

PRECAUTIONS D'USAGE

LISEZ ATTENTIVEMENT AVANT DE PROCÉDER À TOUTE UTILISATION. VEILLEZ À SUIVRE CES INSTRUCTIONS.

Les mises en garde enumeratedes ci-dessous sont destinées à prévenir les risques pour l'utilisateur et les tiers, à évierer les dommages matériels et à aider l'utilisateur à se servir de l'appareil correctement et en toute sécurité. Assurez-vous de suivre ces instructions.

Après avoir consulté ce manuel, conserveze-le dans un endroit sur de façon à pouvoir vous y reporter facilement.

Veillez à faire inspecter ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
- Yamaha ne peut être tenu responsable des dommages corporels et matériels causés par une mauvaise manipulation de l'instrument ou par des modifications apportées à l'appareil.
- Ce produit est concu pour un usage courant dans les résidences standard. Ne l'utilise pas pour des applications nécessitant une haute fiabilité, telles que la gestion des gestes essentiels à la vie, des soins de santé ou des biens de grande valeur.

AVERTISSEMENT

Ce contenu indique « un risque de blessures graves ou de mort »

Alimentation/adaptateur secteur

• Ne faites rien qui pourrait endommager le cordon d'alimentation.

• Ne le placez pas a proximé d'un radiateur.

• Evitez de le plier excessivement ou de le modifier.
• Evitez de I'erafler.
• Ne placez pas dessus d'objets lourds.

L'utilisation du cordon d'alimentation en ayant le conducteur du cordon exposé pourrait provoquer des chocs électriques ou un incendie.

• En cas de risque d'impact de foudre à proximité de l'appareil, évitez de toucher la fiche d'alimentation. Le non-respect de cette consigne peut entrainer des chocs électriques.
  Assurez-vous d'utiliser l'appareil avec la tension d'alimentation appropriée, telle qu'imprimée sur l'appareil. L'absence de raccordement à une prise secteur appropriée pourrait provoquer un incendie, des chocs électriques ou des dysfonctionnements.

Veillez autiliser I'adaptateur secteur foumi. Le non-respect de cette consigne peut entrainer un incendie, des brûlures ou des dystonctionnements.
- Verifiez périodiquement l'etat de la prise électricque, dépoussière-la et nettoyez-la ennantant soit de retarder toutes les impuretés qui poursaient s'y accumuler. Le non-respect de cette consigne peut entraîner un incendie ou des chocs électricques.
Lors de I'installation de I'appareil, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de probleme ou de dysfonctionnement, desactivez immidiatement I'interruendur alimentation et retirez la fiche de la prise secteur. Meme lorsque I'interrupteur d'alimentation est en position desactivee, I'appareil n'est pas disconnected de la source d'électricite tant que le cordon d'alimentation reste branche a la prise murale.
- Si vous entendez le tonnerre gronder ou suspectez l'imminence d'un éclair, mettez immédiatement l'appareil hors tension et débranche la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entrainer un incendie ou des dysfonctionnements.

• Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période de temps, assurez-vous de-retirer la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entrainer un incendie ou des dysfonctionnements.

Démontage interdit

• Ne tentez pas de démonter ou de modifier l'appareil. Le non-respect de cette procédure risque d'entrainer un incendie, des chocs électriques, des blessures ou des dysfonctionnements. En cas d'anomalie, veillez à faire inspector ou réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.

Avertissement relatif à la présence d'eau

• N'exposez pas l'appareil à la pluie, ne l'utilise pas prés d'une source d'eau ou dans un millieu humide et ne déposez pas dessus des recipients (tels que des vases, des bouteilles ou des verres) contentant des liquides qui risqueraient de s'infiltrer par les ouvertures ou de dégouliner. Toute infiltration de liquide tel que de l'eau à l'intérieur de l'apparil risque de provoquer un incendie, des chocs électriques ou des dysfonctionnements. Si un liquide, tel que de l'eau, penètre à l'intérieur de l'apparil, mettez immeditatement ce dernier hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite inspecter l'apparil par le revendeur après duquel vous l'veaz acheté ou par un technicien Yamaha qualifié.

• N'essayez jamais de retarder ou d'insérer une fiche électrique avec les mains mouillées. Ne manipuéz pas l'appareil en ayant les mains mouillées. Le non-respect de cette procédure risque d'entrainer des chocs électriques ou des dysfonctionnements.

Prévention contre les incendies

• Ne placez pas d'objets brûlants ou de flammes nues à proximé de l'appareil, au risque de provoquer un incendie.

En cas d'anomalie

• Si l'un des problèmes suivants se produit, coupe immédiatement l'alimentation et retirez la fiche d'alimentation.

• Le cordon/la fiche d'alimentation est endommage(e).

• Une oedur inhabituelle ou de la fumée se dégage de l'appareil.
• Un corps étranger a pénétré à l'intérieur de l'appareil.
  L'appareil est fissure ou endommagé.

En continuant d'utiliser l'appareil dans ces conditions, vous risquez de provoquer des choses électriques, un incendie ou des dysfonctionnements. Faites immédiatement inspector ou réparer l'appareil par le revendeur auprès duquel vous l'avez achété ou par un technicien Yamaha qualifié.

Veillez a ne pas faire tomber l'appareil ni son adaptateur secteur et a ne pas leur appliquer une pression excessive. Si vous suspectez que l'apparil a puetre endommage à la suite d'une chute ou d'un impact, coupez immidiatement l'alimentation et retirez la fiche de la prise secteur.

Le non-respect de cette procEDURE risque d'entraigner des choses électriques, un incendie ou des dysfonctionnements. Faites immédiatement inspector l'appareil par le revendeur auprès duquel vous l'avoce acheté ou par un technicien Yamaha qualifié.

ATTENTION

Ce contenu Indlique « un risque de blessures »

Alimentation/adaptateur secteur

• Ne couvre pas et n'entourez pas l'adaptateur secteur avec un chiffon ou une couverture. Le non-respect de cette consigne peut provoquer la formation de chaleur à l'intérieur de l'appareil et cause une déformation en cas d'incendie.
  N'utilisez pas une prise secteur dans laquelle la fiche d'alimentation ne peut pas s'inserer fermement. Le non-respect de cette consigne peut entrainer un incendie, des chocs electriques ou des brûtres.
• Veillez à toutjours saisir la fiche elle-même, et non le cable, pour la retirer de l'appareil ou de la prise secteur. Si vous tirez sur le cordon, vous risquez de l'endommager et de provoquer des chocs électriques ou un incendie.
• Introduisez complètement la fiche d'alimentation dans la prise secteur. L'utilisation de l'appareil alors que la fiche d'alimentation n'est pas complètement insérée dans la prise peut entrainer une accumulation de poussière sur la fiche et provoquer un incendie ou des brûlures.

Installation

• Ne placez pas I'appareil dans une position instable afin d'éviter qu'il ne tombe ou se renverse accidentellement et ne provoque des blessures.
  Veillez à ce que la face supérieure soit orientée vers le haut. Le non-respect de cette consigne peut cause des dysfonctionnements ou entraîner la chute de l'appareil et causer des blessures.
• N'installez pas l'apparéil dans des endroits où il pourrait entrier en contact avec des gaz corrosifs ou de l'air à haute teneur en sel, ou encore des endroits exposés à une fumée ou une vapeur excessive. Cela pourrait provoquer des dysfonctionnements.
• Evitez d'être à proximite de l'appareil lors de la survenue d'une catastrophe naturelle telle qu'un tremblement de terre. Compte tenu du risque de renversement ou de chute de l'appareil pouvant entrainer des blessures, pensez à vous éloignerrapidement de l'appareil et à vous refugier dans un lieu sur.
• Avant de déplacer l'appareil, veillez à désactiver l'interrupteur d'alimentation et à déconnecter tous les cables de connexion. Le non-respect de cette consigne peut entrainer l'endommagement des cables ou provoquer le trèbuchement et la chute de l'utilisateur ou d'autres personnes.

Perte de capacité auditives

• Avant deraccorder l'unité à d'autre mettez tous les apparèels concernés hors tension. Le non-respect de ces mesures peut provoquer une perte d'acuitye auditive, entrainer un risque d'électrocution ou endommager l' apparéil.

Lorsque you mettez le système audio sous tension, allumez toujours l'amplificateur ou le récepteur en DERNIER pour éviter d'endommager votre ouie et les haut-parleurs. Lors de la mise hors tension, vous devez éteindre l'amplificateur ou le récepteur en PREMIER pour la même raison. Le non-respect des consignes précédentes risque d'entrainer une déficience auditive ou d'endommager le casque.

Entretien

• Retirez la fiche d'alimentation de la prise secteur avant de proceder au nettoyage de l'appareil. Le non-respect de cette consigne peut entrainer des chocs électriques.

Précautions d'utilisation

• Conservez les petites pieces hors de portée des enfants en bas âge. Vos enfants risquent de les avaler accidentellement.

• Évitez de faire ce qui suit :

• vous mettre debout ou vous assoir sur l'appareil.

• placer des objets lourds sur l'appareil.
• dispose l'appareil en pile.
• appliquer une force excessive sur les boutons, les commutateurs, les bornes d'entree/sortie, etc.

vous appuyer sur l'appareil.

• Evitez de débrancher les cables connectés afin à ne pas causer de blessures ou de dommages, matériels qui pourraitésrialser de la chute de l'appareil.

Avis

Indique les points que vous devez respecter afin d'éviter toute défaillance, dommage ou dysfonctionnement du produit.

Alimentation/adaptatour secteur

• Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période de temps, assurez-vous de-retirer le cordon d'alimentation de la prise secteur. Une quantite infime de courant circule toujours dans l'appareil meme après sa mise hors tension (en mode voille).

Installation

• N'utilisez pas l'appareil à proximé d'autres équipements électroniques, tels qu'un téléviseur, une radio ou un téléphone mobile. Si vous ne respectez pas cette consigne, l'appareil, le téléviseur ou la radio risquent de provoquer des interférences.
  N'utilise pas I'appareil dans un emplacement exposé à la lumière directe du soleil, à une température très élevée (à proximité d'un apparéil de chauffage) ou très basse, à un dépôt de poussière excessif ou à de fortes vibrations. Le non-respect de cette consigne peut entrainer la déformation du panneau de l'apparil, le dysfonctionnement de ses composants internes ou l'instabilité de ses opérations.

Raccordements

• En cas de connexion d'unités externes, assurez-vous de dire attentivement le mode d'emploi de l'apparéil concerné et reliez-le conformément aux instructions fournies.

La non-conformite aux instructions de manipulation peut provoquer le dysfonctionnement de l'appareil.

Manipulation

• Ne placez pas de produits en plastique ou en caoutchouc sur l'appareil. Le non-respect de cette consigne peut provoquer une décoloration ou une déformation du panneau de cet apparéil.
• Si la température ambiente change radicalement ( comme pendant le transport de l'appareil ou dans des conditions de surchauffe ou de refroidissement rapides) et que de la condensation se forme dans l'appareil, laissez-le hors tension pendant plusieurs heures jusqu'à ce qu'il soit complètement sec avant de le réutiliser. L'utilisation de l'appareil en cas de formation de condensation peut entrainer son dysfonctionnement.

Entretien

• Si la température ou le degré d'humidité change radicalement, des gouttelettes d'eau (de la condensation) pourrait se former sur la surface de l'appareil. En cas de formation de condensation, essuyez immédiatement la surface de l'appareil avec un chiffon doux et sec. Si la condensation n'est pas éliminée de la surface de l'appareil, elle risque d'être absorbée par les composants en bois, causant leur déformation.
• Utilisez un chiffon doux et sec pour le nettoyage de l'appareil. L'utilisation de produits chimiques tels que de la benzène ou du diluant, de produits d'entretien ou de chiffons de lavage chimique peut causeer la décoloration ou la déformation de l'appareil.

Informations

À propos du contenu de ce manuel

• Les illustrations figurant dans ce manuel seront uniquement à expliciter les instructions.
• Les nombres de société et les nombres de produit mentionnés dans ce manuel sont des marques commerciales ou des marques déposées de leurs sociétés respectives.

A propos du nom de I'appareil

Le numero de modele,le numero de série, l'alimentation requise,etc.,se trouvent sur ou pres de la plaque signaletique du produit, situee dans la partie inférieure de I'unité. Notez le numero de série dans I'espace fourni ci-dessous et conserveze ce manuel en tant que preuve permanente de�te achat afin de facilititer l'identification du produit en cas de vol.

N^ de modulo

N^ de série

(bottom_fr_01)

Table des matières

Prise en main 6

Ca racteristiques de cette unite. 6
A propos de ce manuel 6
Vérification du contenu 7
Manipulation des disques vinyle. 7
Fonctions et éléments de l'unité. 8
Panneau supérieur 8
Panneau arriere 9

Preparatifs 10

Emplacement 10
Montage 10
Montage de I'unité 10
Montage du capot 12
Effectuer les connexions 13
Effectuer les réglages 14
Réglage de la pression du diamant. 14
Réglage du dispositif anti-skating 16
Mise sous tension. 16

Lecture 17

En cas de nécessité 20

Soin et entretien 20
Remplacement de pieces 20
Remplacement de la courroie 20
Remplacement du diamant. 21
Déplacement de l'unité 21
Résolution des problèmes 22
Caracteristiques techniques 24

Prise en main

Caracteristiques de cette unité

Cette unité est une platine pour la lecture de disques vinyle.

Meuble en bois de finition brillante
Oltre son côté esthétique, ce meuble présente de réels avantages tels qu'une stabilité et un amortissement des vibrations supérieurs.
Le bras de lecture droit et extrémement rigide élimine tout effet sur le signal sonore délicat.
Commutation facile entre sortie LINE dotée d'un circuit de préampli phono (PHONO EQ) et sortie directe PHONO, pour une flexibilité de configuration de votre système de lecture de disques vinyle.
- Excellente stabilité de rotation obtenue par l'adoption d'un plateau en aluminium coulé entrainé par courroie via un moteur électrique de couple élevé.
La marge de réinjection est réservée grâce à des pieds (isolants) assurant un excellent amortissement des vibrations et chocs.

À propos de ce manuel

Veuillez garder les points suivants à l'esprit quand vous lisez ce manuel.

• Les specifications techniques et l'aspect du produit peuvent être modifiées sans préavis en vue d'améliorations du produit.

• Description des symboles graphiques utilisés dans ce mode d'emploi :

• « AVENTISSEMENT » indique des consignes que vous devez observer pour éviter les risques de décès ou de blessures graves.
  ATTENTION 喜 indique des consignes que yous devez observer pour eviter les risques de blessures.

• indiqua consignes que vous devez observer pour éviter d'endommager le produit ou de causeur un fonctionnement incorrect.
• indiquenote informations complémentaires qui vous seront utiles.

Vérification du contenu

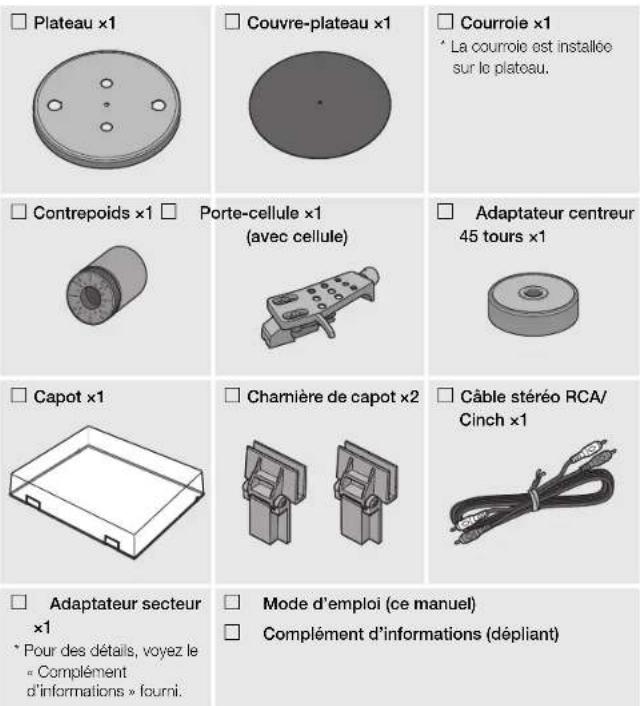

Assurez-vous que l'emballage contient tous les éléments suivants.

Manipulation des disques vinyle

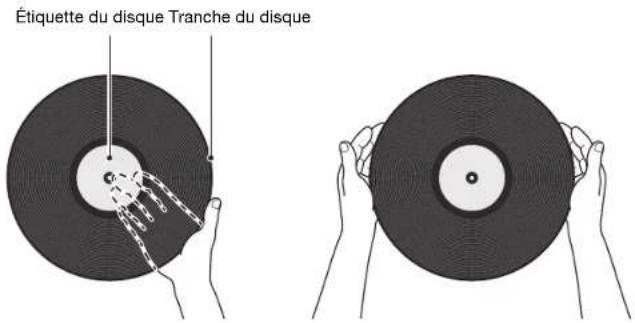

Pour manipuler un disque vinyle, saississez-le en posant le pouce contre sa tranche et les autres doigs de la meme main sur son etiquette, ou tenez le disque en maintainant sa tranche des deux mains.

Fonctions et éléments de l'unité

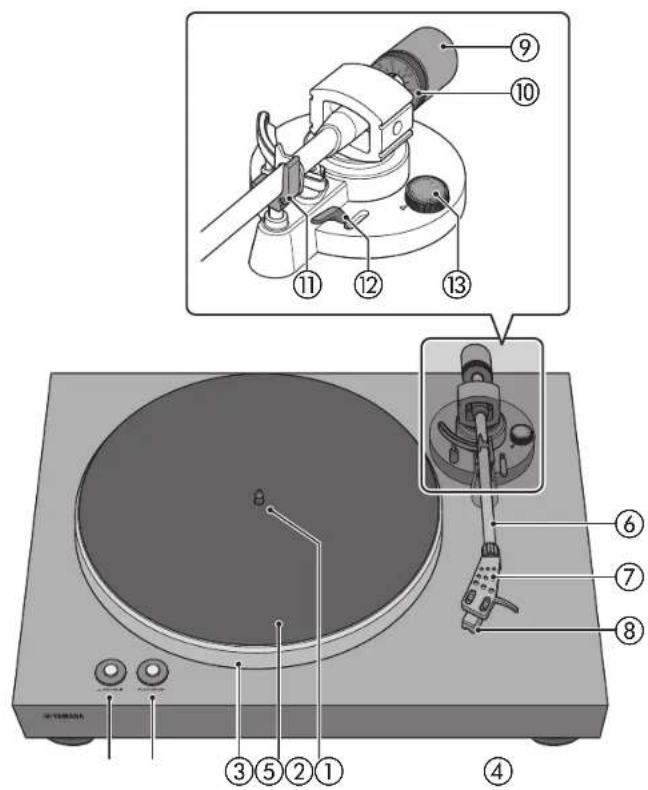

Panneau supérieur

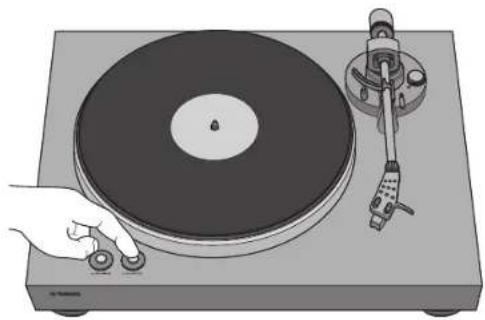

① 33/45 (tours) ( page 17)
② PLAY/STOP (lecture/arret) (⇒ page 17)
③ Plateau (→ page 10)
④ Couvre-plateau ( page 11)
⑤ Axe de plateau (⇒ page 10)
⑥ Bras de lecture ( page 11)
⑦ Portecellule (→ page 11)
⑧Cellule
9 Contrepoids ( page 11)
10 Bague graduée du contrepoids ( page 15)
11 Repose-bras ( page 14)
12 Lève-bras (⇒ page 18)

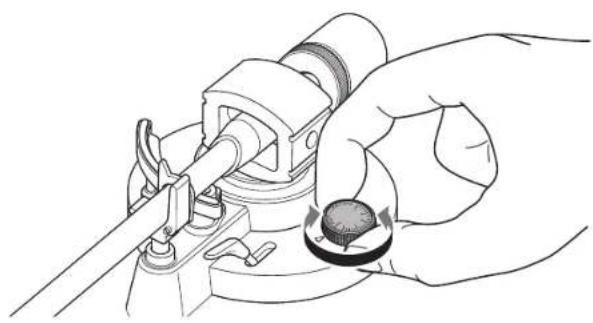

Dispositifantanti-skating (一 page16

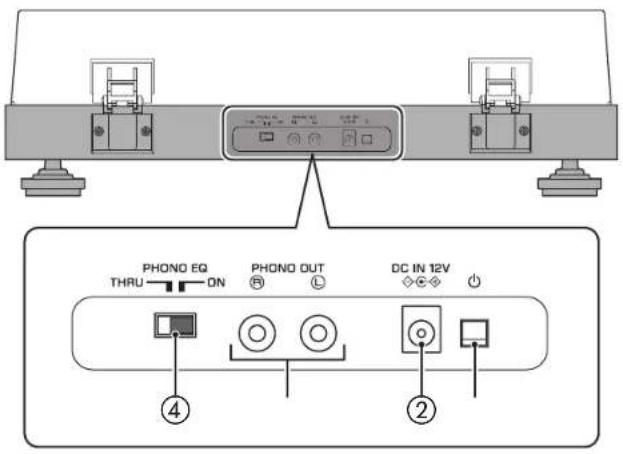

Panneau arrête

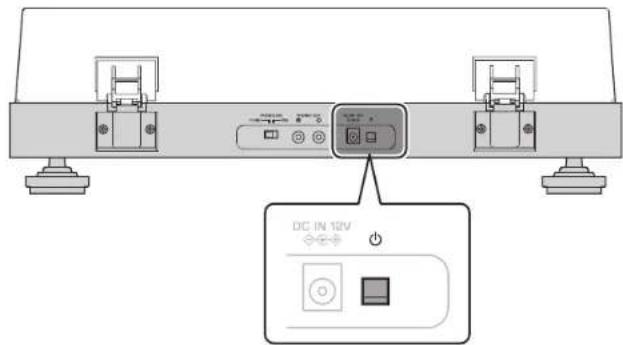

① (alimentation)

Ce bouton met l'unité sous/hors tension. (© page 16)

: sous tension : hors tension

② Prise DC IN

Reliez I'adaptateur secteur (fourni) a cette prise. ( page 13)

③Prises PHONO OUT

Ces prises restituent le signal audio du disque vinyle. (→ page 13)

④ Sélecteur PHONO EQ (préampli phono)

Régléz ce sélecteur sur la position correspondant au signal approprié restitué via les prises PHONO OUT à l'appareil connecté. (« page 13)

Préparatifs

Emplacement

Vu que les vibrations affectent facilement la lecture de disques vinyle, veiliez a poser cette unite sur une surface de niveau et a l'abri de toute vibration. Positionnez I'unite suffisament à I'ecart des enceintes afin d'eviter que la pression sonore ou des vibrations n'afectent la lecture.

Montage

Montage de l'unité

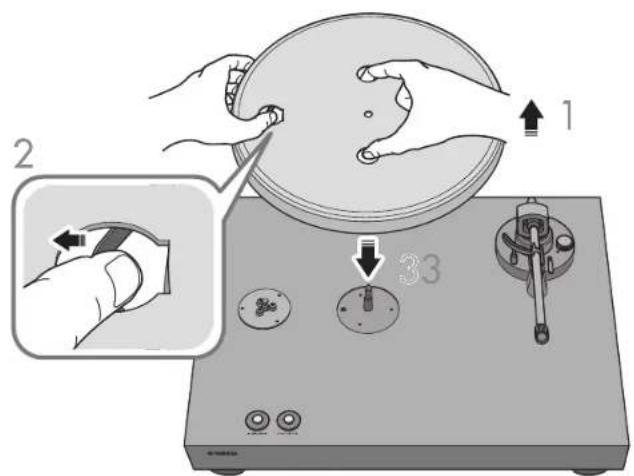

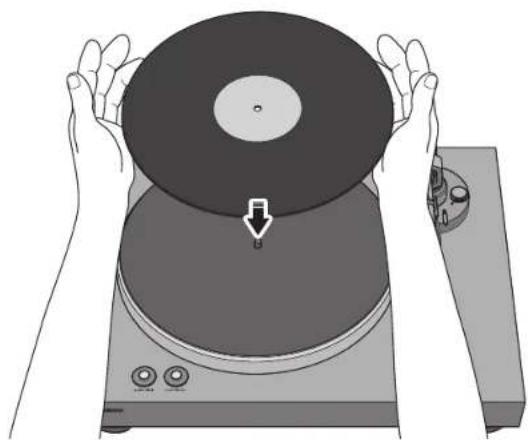

Levez le plateau.
2 Insérez un doigt dans l'ouverture circulaire du plateau et poussez la courroie vers l'extérieur du plateau avec ce doigt.
3 Glissez le plateau sur I'axe de plateau.

ATTENTION

Veillez à ne pas lâcher le plateau. Ceà pourrait cause des blesssures ou endommager l'unité.

4 Alignez l'orifice circulaire du plateau avec la pouie.

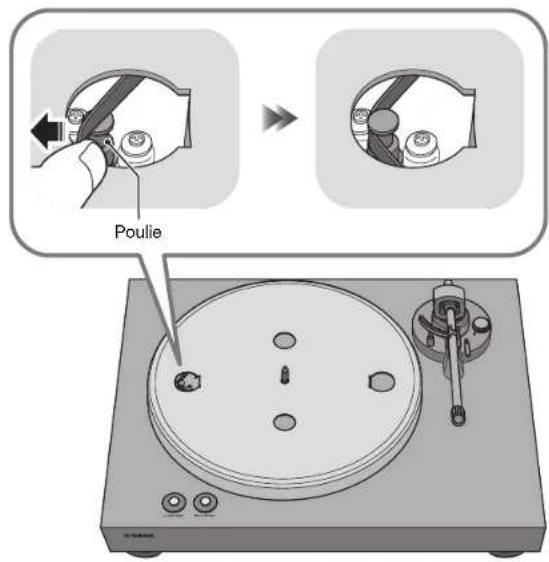

5 Mettez la courroie en place sur la poulie avec le doigt la maintenant tendue.

Veillez à ne pas tordre la courroie. ÀpRES avoir accroché la courroie sur la poulie, tournez plusieurs fois le plateau pour vérifier qu'elle est parfaitement en place.

6 Posez le couvre-plateau sur le plateau.

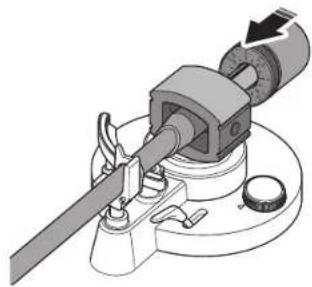

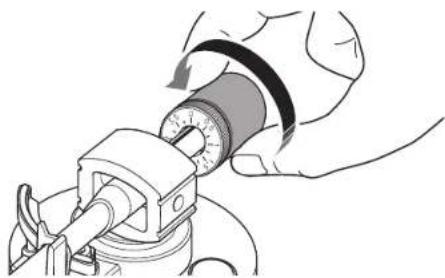

7 Montez le contrepoids sur le bras de lecture.

Positionnez les repères du contrepoids vers vous et glissez le contrepoids sur l'arrière du bras de lecture.

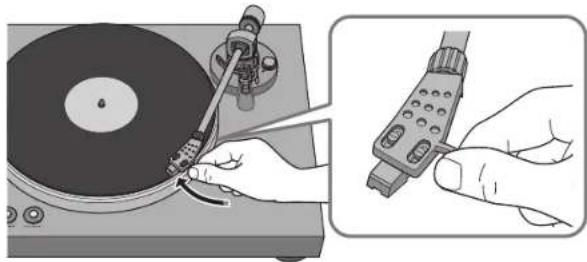

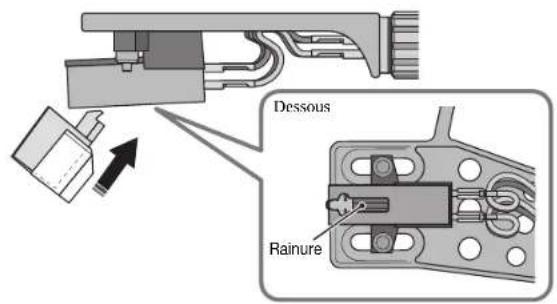

Montez le portecellule sur le bras de lecture.

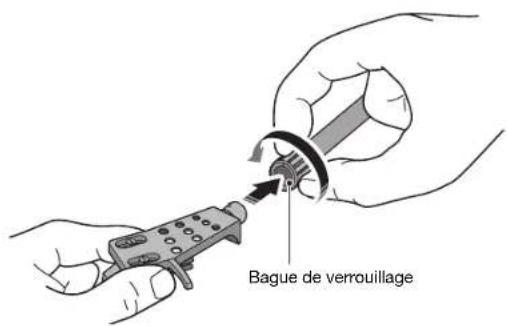

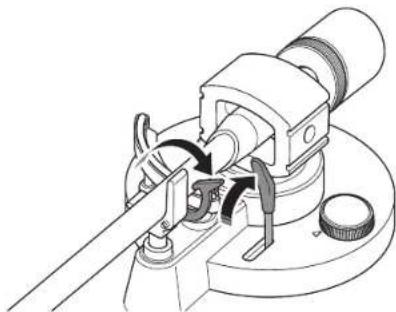

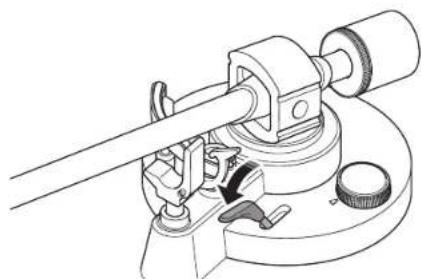

Insérez le portecellule sur l'extrémite avant du bras de lecture et toumez la bague de verrouillage pour bloquer le portecellule.

Montage du capot

Le capot protège l'unité contre la poussière,etc.

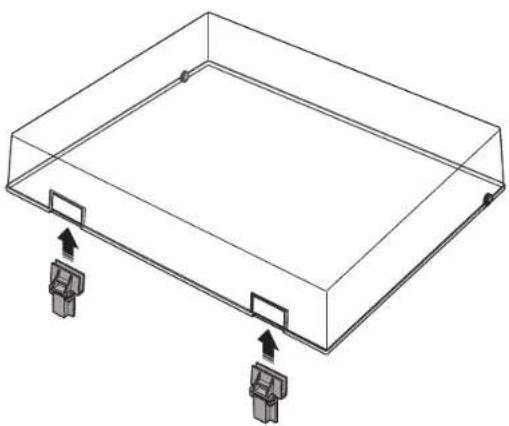

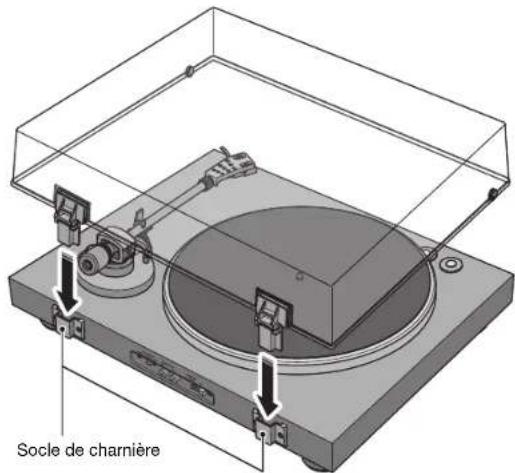

1 Insérez les charrières aux emplacements appropriés des deux côtes du capot.

2 Montez le capot en inserant les charnières dans les socles de chamière au dos de l'unité.

NOTE

Pour retirer le capot, saisissez-le des deux côtes et tirez-le lentement vers le haut afin de déposer le capot et ses charnières.

ATTENTION

Veillez à ne pas vous pincer les mains ou les doigts lorsque vous ouvrez et fermez le capot.

Effectuer les connexions

ATTENTION

Effectuez toutes les autres connexions avant de brancher l'adaptateur secteur (fourni) à une prise de courant.

NOTE

Consultez en outre le mode d'emploi de l'appareil que vous connectez.

Appareils connectés	• Appareils ne disposant pas de prises d'entrée PHONO Câble stéreo RCA/Cinch (fourni) Préampli-ampli de puissance ou composant (prises d'entrée externe)	• Appareils dotés de prises d'entrée PHONO Câble stéreo RCA/Cinch (fourni) Préampli-ampli de puissance (prises d'entrée PHONO)	• Appareils dotés de prises d'entrée PHONO Câble stéreo RCA/Cinch (fourni) Préampli-ampli de puissance (prises d'entrée PHONO)
Réglage du sélecteur PHONO EQ	ON (par défaut) THRU
Fonction de préampli phono de cette unité	Activée Le signal de la cellule est amplifié par le préampli phono intégré à cette unité et restitué par les prises PHONO OUT.	Déactivée Le signal de la cellule est directement restitué par les prises PHONO OUT.

Effectuer les réglages

Réglage de la pression du diamant

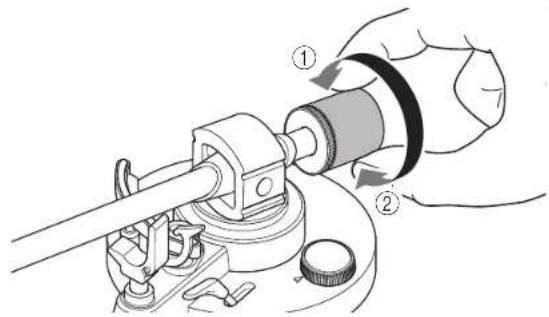

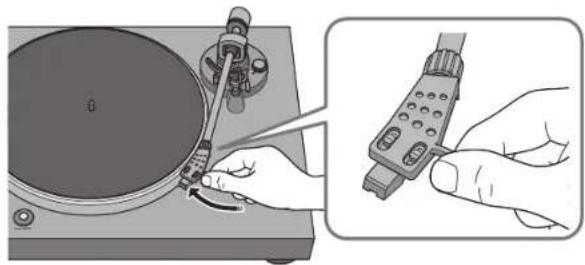

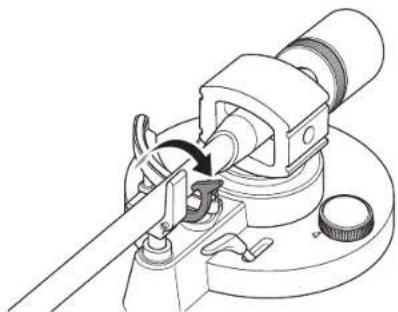

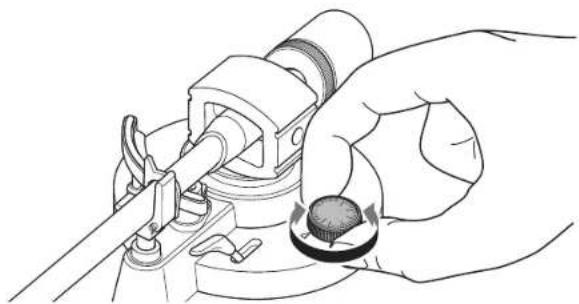

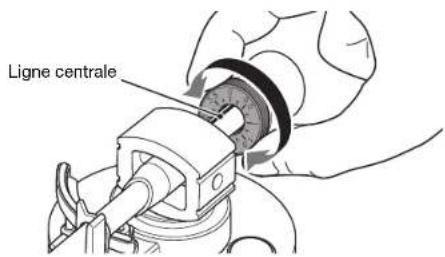

Réglez le bras de lecture de sorte que la pression du diamant sur le disque vinyle soit appropriée.

Retirez le cache du diamant.

AVIS

Veillez à ce que le cache du diamant ou vos doigs n'entrent pas en contact avec le diamant.

2 Reglez le dispositif d'anti-skating sur la position « 0 »

3 Désengagez le verrou du bras de lecture.

4 Levez le bras de lecture du repose-bras et pousseze le bras légèrement à gauche.

AVIS

Veillez a ce que le diamant n'entre en contact avec aucune partie de l'unité.

5 Tournez le contrepoids de sorte que le bras de lecture soit en position horizontale.

Vers ①: Le contrepoids se déplace vers l'avant du bras de lecture.
Vers ②: Le contrepoids se déplace vers l'arrière du bras de lecture.

Correct

Lebras de lecture est en position horizontalale (equilibré)

Incorrect

Le contrepoids est trop en avant

Incorrect

Le contrepoids est trop en arrête

6 Replacez le bras de lecture sur le repose-bras et engagez son verrou.

7 Tournez la bague graduée du contrepoids de sorte que le repère «0» soit aligné avec la ligne centrale sur l'extrémité arrêté du bras de lecture.

NOTE

Quand vous tournez la bague graduée, maintenez le contrepoids en place des doits de sorte qu'il ne tourne pas.

8 Veillez à régler le contrepoids sur le repère correspondant à la pression appropriée pour la cellule en place.

La pression specifiée pour la cellule fournie est de 3,5 g.

NOTE

Le fait de tourner le contrepoids entraine aussi la rotation de la bague graduée du contrepoids.

Réglage du dispositif anti-skating

Quand le plateau tourne, la pointe du diamant produit une force qui l'entraîne vers le centre de rotation. Quand la valeur du dispositif d'anti-skating est identique à la valeur de pression du diamant, une force entrainant la pointe du diamant vers l'extérieur du centre de rotation est produit, et les deux forces s'annulent mutuellement.

Réglez le dispositif anti-skating sur la même valeur que la pression du diamant de la cellule en place.

Mise sous tension

Appuyez sur le bouton (alimentation) du panneau arriere de l'unité pour la mesure sous tension.

Lecture

Lancement de la lecture

ATTENTION

Demarrer la lecture d'un disque vinyle sans diminuer suffisamment le volume sur l'amplificateur peut causeur un bruit important quand le diamant touche la surface du disque. Cela pourrait provoquer des dommages de I'ouie et un endommagement de I'amplificateur et des haut-parleurs. Veillez donc a baisser le volume sur I'amplificateur.

1 Ouvrez le capot et posez un disque vinyle sur le plateau. Pour dire un disque 45 tours, utilisez l'adaptateur centreur 45 tours livre.

2 Choisissez la vitesse de rotation appropriée pour le disque avec le bouton 33/45 (vitesse).

:33/1/3 tr/min :45 tr/min

3 Appuyez sur PLAY/STOP (lecture/arret). Le plateau se met a tournier.

Lecture

4 Desengagez le verrou du bras de lecture et relevez le lve-bras.

5 Déplacez le bras de lecture jusqu'à l'emplacement du disque vinyle où vous poulez demarrer la lecture.

6 Abaissez le lève-bras. Le bras de lecture s'abaisse et la lecture du disque vinyle commence.

Arrêt momentané de la lecture

Pour arreter momentanement la lecture du disque vinyle, relevez le lve-bras.

Pour reprendre la lecture, abaissez le往来-bras.

Arrêt de la lecture

1 Relevez le lève-bras.
2 Replacez le bras de lecture sur le repose-bras.
3 Abaissez le lève-bras.
4 Appuyez sur PLAY/STOP (lecture/arret). La rotation du plateau s'arrête.
5 Engagez le verrou du bras de lecture.

NOTE

Le bras de lecture ne se relève pas automatiquement en fin de lecture d'un disque vinyle.
Si vous ne comptez pas utiliser l'unité pendant une période prolongée, remettez le cache du diamant en place pour protégger ce dernier.

En cas de nécessité

Soin et entretien

Comment prendre soin de cette unité

Frotte-la avec un chiffon doux et sec. N'utilise pas de produits chimiques tels que du benzène ou du diluant, car ils pourraient endommager la finition.

Entretien de la pointe du diamant

La pointe du diamant est extrémement délicate. Manipuéz-la avec soin pour éviter de l'endommager. Si de la poussière est accrochéée à la pointe, eliminéz-la avec une brosse à poils doux, en commencing par la base du diamant et en brossant vers la pointe de lecture, ou utilisez un nettoyant spécial pour diamant.

Entretien des disques vinyle

La presence de saleté sur un disque vinyle peut provoquer du bruit ou des sauts durant la lecture. Élimine la saleté sur les disques vinyle avec une Brosse disponible dans le commerce.

Remplacement de pieces

Remplacement de la couroie

Selon les conditions d'utilisation, la couroie peut s'user et se rompre. Dans ce cas, remplacez la couroie. Pour obtenir une couroie de remplacement, adressez-vous au revendeur ou SAV agree Yamaha de votre région.

1 Mettez cette unité et les apparciels connectés hors tension, puis débranchez l'adaptateur secteur de cette unité de la prise de courant.
2 Retirez le couvre-plateau du plateau.
3 Retirez la couroie de la poulie.
4 Insérez les doigts dans les orifices du plateau et levez ce dernier.

ATTENTION

Veiliez à ne pas lâcher le plateau. Cela pourrait cause des blessures ou endommager l'unité.

5 Retournez le plateau et retirez la courroie.
6 Mettez la nouvelle courroie en place sur le plateau.

7 Installes le plateau sur l'unité.

Pour plus de détails, reportez-vous à la section «Montage» à la page 10.

Remplacement du diamant

Quand la pointe de lecture du diamant est usée ou endommagée, remplacez immediatement le diamant.

Procurez-vous comme remplacement une pointe de lecture Audio-Technica ATN3600L.

ATTENTION

Mettez en place le cache du diamant avant de changer la pointe de lecture. Sans cela, la pointe de lecture risquerait de causeer des blessures ou de subir des dommages.
Veillez à conserver le diamant hors de portée des enfants afin d'éviter les risques d'ingestion.

1 Mettez cette unité et les apparciels connectés hors tension, puis débranchez l'adaptateur secteur de cette unité de la prise de courant.
2 Maintenez le corps de la cellule des doigs et poussez le diamant vers le bas ① , puis tirez-le vers vous ② pour le retarder.

3 Tout en maintainant toujours le corps de la cellule des doigts, inséréz l'onglet du nouveau diamant dans la rainure sur le dessous de la cellule.

4 Poussez le diamant vers le haut jusqu'à ce que vous entendiez un déclic.

Déplacement de l'unité

Avant de déplacer l'unité, engagez le verrou du bras de lecture afin d'immobiliser le bras.

Résolution des problèmes

Si l'unité présente des signes de fonctionnement anormal, vérifie les points suivants.

Si les solutions proposées ne permettent pas de résoudre le problème ou si le problème rencontres n'est pas décrit ci-dessous, appuyez sur le bouton (alimentation) situé sur le panneau arrière de l'unité pour la mesure hors tension, débranchez l'adaptateur secteur et prenez contact avec un revendeur ou SAV agrée Yamaha dans toute région.

Anomalies Causes possibles Solution			Page
Une pression sur ♂(alimentation) ne permet pas demettre l'unité sous tension.	L'adaptateur secteur est débranché de la prise DC IN de cette unité ou de la prise de courant, ou n'est pas fermement connecté.	Raccordez fermement l'adaptateur secteur à la prise DC IN de cette unité et à la prise de courant.	13
Le plateau ne tourne pas.	La couroie n'est pas ajustée correctement sur le plateau etla poulie, ou est détachée.	Ajustez correctement la couroie sur le plateau et la poulie. 10
	L'unité n'a pas été mise sous tension avec ♂(alimentation).	Mettez l'unité sous tension avec ♂(alimentation).	16
Aucun son.	Le portecellule n'est pas fixé correctement sur le bras delecture.	Montez correctement le portecellule sur le bras de lecture, 11
	Le cable stéreo RCA/Cinch n'est pas raccordé correctement. Raccordez correctement le cable stéreo RCA/Cinch. 13
	La fonction de sourdine de l'amplificateur est active.	Désactive la fonction de sourdine de l'amplificateur.	-
Le volume est trop faible ou trop élevé.	Le réglage de cellule de l'amplificateur ou du préampli phonoest incorrect.	Effectuez correctement le réglage de cellule del'amplificateur ou du préampli phono en fonction du type decellule utilisée (MM ou MC).	-
	Le réglage du sélecteur PHONO EQ est incorrect.	Réglez correctement le sélecteur PHONO EQ en fonction de l'appareil connecté.	13
Le rendu de l'image stéreo estanormal.	La platine vinyle n'est pas de niveau.	Placez la platine vinyle sur une surface de niveau.	-
La vitesse de lecture estincorrecte.	Le réglage de vitesse est incorrect.	Réglez correctement la vitesse en fonction du disque vinyleavec le bouton 33/45 (vitesse). Cette unité ne permet pas delire des disques 78 tours.	17
Anomalies	Causes possibles	Solution	Page
Le son compte un bourdonnement.	Le cable stéreo RCA/Cinch n'est pas raccordé correctement. Raccordez correctement le cable stéreo RCA/Cinch. 13
	Le porte-cellule n'est pas enforcé à fond sur le bras de lecture.	Serrez la bague de verrouillage pour bloquer le porte-cellule sur le bras de lecture.	11
Le disque vinyle saute. Le son compte du bruit. Le son compte de la distorsion.	Le règlage de pression du diamant est incorrect.	Réglez le contrepoids sur le repère correspondant à la pression appropriée pour la cellule en place.	14
	Le disque vinyle est rayé ou déformé. N'utilise pas de disques rayés ni déformés. -
	Le disque vinyle est sale.	Nettoyez le disque vinyle avec une Brosse disponible dans le commerce.	-
	Le disque vinyle est charge d'électricité statique.	Utilisiez une Brosse antistatique pour éliminer la charge statique du disque vinyle.	-
	Le diamant est sale. Nettoyez le diamant. 20
	Le diamant est usé. Remplacez le diamant. 21
	L'unité se trouve dans un endroit soumis à des vibrations.	Placez l'unité à un endroit de niveau et à l'écart de sources de vibrations.	-
Le son compte de la réinjection (Larsen).	L'unité est placée trop pres des haut-parleurs. Éloignez l'unité des hauts-parleurs. -
	Le volume de lecture est trop élevé. Réglez le volume sur l'amplificateur. -

Caracteristiques techniques

Voici les caractéristiques techniques de cette unité.

Section du plateau

Méthode d'entrainment . A courroie

Moteur. Moteur électriche

Vitesse de rotation. 33 1/3 tr/min, 45 tr/min

Variation de vitesse de rotation ± 2%

Pleurage et scintillation 0,2%

Plateau En aluminium moule

Diametre 30 cm

Section du bras de lecture

Type Bras de lecture croit a equilibre statique

Longueur effective du bras. 223,5 mm

Plage de reglage de la pression du diamant. 0-4 g

Poids admissible de la cellule. 15,5-19 g (y compris le porte-cellule)

Avancee 19 mm

Section de la cellule

Type MM

Tension de sortie 2,5 mV (1 kHz, 3,54 cm/sec)

Force d'appui du diamant 3,5 ± 0.5 g

Poids de la cellule .5,0 0,3g

Hauteur de la cellule 17,0 ± 0,7 mm

Poids du portecellule 10g (y compris les vis, ecrous et fils)

Section audio

Niveau de sortie PHONO EQ THRU (1 kHz, 3,54 cm/sec). 2,5 mV ±3 dBV

PHONO EQ ON 140 mV (-17 dBV)

Rapport signal/bruit (pondere A, 20 kHz LPF). 67 dB ou plus

Prise de sortie PHONO OUT × 1 (RCA/Cinch asymétrique)

Généralités

Alimentation de l'adaptateur secteur
Entrée. CA 100-240 V 50/60 Hz
Sortie. 12 V 0,5 A

Consommation Quand I'unité est sous tension 1,5 W

Quand I'unité est en veille .0,1 W

Poids 4,8 kg

Dimensions (largeur × hauteur × profondeur) 450 x 136 x 368 mm (incluant pieds et saillies)

• Le contenu de ce mode d'emploi s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. Pour obtenir la version la plus récente du manuel, accédez au site Web de Yamaha puis teléchargez le fichier du manuel concenme.

DHHb npodyKT npedHa3Haeh dnn MCNoIb3OBAHnB DOMaSHnx yCNOBnX dnn pOcnyIMBaHnaydnoHCTOHIOKOB.
