MODE D'EMPLOI EDH97941 ELECTROLUX

van geografische locaties, waardoor de geleidingswaarden ervan variëren. Relevante variaties op de geleiding van het water vergeleken met de door de fabrikant vastgestelde geleiding kan enigszins van invloed zijn op het restvochtpercentage van het wasgoed aan het einde van de cyclus. Met uw droger kunt u de gevoeligheid van de droogsensor afstellen op basis van de geleidingswaarden van het water. electrolux 13Electrolux. Thinking of you. Partagez notre imagination sur www.electrolux.com SOMMAIRE Avertissements importants 14 Environnement 16 Installation 16 Description du produit 18 Bandeau de commande 18 Avant la première utilisation 19 Tableau des programmes 19 Utilisation quotidienne 20 Entretien et Nettoyage 22 En cas d'anomalie de fonctionnement 23 Caractéristiques techniques 25 Réglages de l'appareil 25 Sous réserve de modifications AVERTISSEMENTS IMPORTANTS Important Pour votre sécurité et pour garantir une utilisation correcte de l'appareil, lisez attentivement cette notice d'utilisation, ainsi que ses conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter tout risque d’erreur ou d’accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil doit être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. veuillez lire la notice d'utilisation avant d'utiliser l'appareil. Consignes générales de sécurité

• Il est interdit de modifier ou d'essayer de modifier les caractéristiques techniques de cet appareil.

• Cet appareil n'est pas destiné à être utili- sé par des enfants ou des personnes dont les capacités physiques et senso- rielles, ou le manque d'expérience et de connaissance, les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Assurez-vous que des enfants ou des animaux domestiques ne pénètrent pas dans le tambour. Pour éviter cela, vérifiez l'intérieur du tambour avant chaque utili- sation de l'appareil.

• Les objets tels que les pièces de mon- naie, les épingles de sûreté, les clous, les vis, les cailloux ou tout autre objet dur, tranchant, peuvent provoquer d'impor- tants dégâts et ne doivent pas être pla- cés dans l'appareil.

• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilisez pas l'ap- pareil pour le séchage des pièces de lin- ge suivantes : coussins, oreillers, couver- tures matelassées et similaires (ces piè- ces accumulent la chaleur).

• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bon- nets de bains, tissus imperméables, arti- cles renforcés de caoutchouc ou vête- ments et taies d'oreiller rembourrés d'éponge de caoutchouc ne doivent pas être séchés dans un sèche-linge.

• Débranchez toujours l'appareil après son utilisation, nettoyage et entretien.

• N'essayez en aucun cas de réparer l'ap- pareil vous-même. Les réparations effec- tuées par du personnel non qualifié peu- vent provoquer des blessures ou le mau- vais fonctionnement de l'appareil. Con- tactez le Service Après-vente de votre magasin vendeur. Exigez des pièces de rechange certifiées Constructeur.

• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kérosène, de produit détachant, de térébenthine, de cire ou de décapant pour cire doit être la- vé à l'eau chaude avec une plus grande 14 electroluxquantité de lessive avant d'être séché dans le sèche-linge.

• Risque d'explosion : ne séchez jamais du linge qui serait entré en contact avec des solvants inflammables (essence, al- cool dénaturé, fluide de nettoyage à sec et similaire). Ces substances sont volati- les et pourraient causer une explosion. Ne séchez que du linge lavé à l'eau.

• Risque d'incendie : le linge taché ou imbibé d'huile végétale ou d'huile culi- naire peut être à l'origine d'un incendie et ne doit pas être placé dans le sèche-lin- ge.

• Si le linge a été lavé avec un produit dé- tachant, effectuez un cycle de rinçage supplémentaire avant de le mettre dans le sèche-linge.

• Vérifiez que les poches des vêtements à sécher ne contiennent pas de briquet à gaz ni d'allumettes avant de les placer dans l'appareil. Avertissement

• Risque d'incendie! N'arrêtez ja- mais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le lin- ge et de le déplier pour mieux dissiper la chaleur.

Éliminez régulièrement les pelu- ches présentes autour du sèche- linge.

• Risque de choc électrique ! N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer l'appareil.

• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidis- sement) pour éviter que le linge ne reste longtemps à haute température et ne su- bisse des dommages.

• Ne séchez jamais dans l'appareil d'arti- cles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec.

• Aérez suffisamment la pièce pour éviter le reflux de gaz provenant d'appareils utili- sant d'autres combustibles. Installation

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. En cas de doute, ne l'utilisez pas et contactez le magasin ven- deur.

• Avant d'utiliser l'appareil, enlevez tous les éléments de protection de transport. En cas de non-respect de cette recomman- dation, l'appareil ou les accessoires ris- quent d'être sérieusement endommagés. Voir le chapitre correspondant dans cette notice d'utilisation.

• Ne confiez les travaux électriques de vo- tre habitation nécessaires à l'installation de votre appareil qu'à un électricien qua- lifié.

• Si l'appareil est placé sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement sous l'appareil.

• Après avoir installé l'appareil, vérifiez qu'il n'écrase pas le cordon d'alimentation.

• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superpo- sition (accessoire en option). Usage prévu

• Cet appareil est destiné à un usage parti- culier. Ne l'utilisez pas à des fins com- merciales ou industrielles ou pour d'au- tres buts que celui pour lequel il a été conçu.

• Ne séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.

• N'introduisez dans le sèche-linge que du linge propre.

• Ne surchargez pas l'appareil. Voir le cha- pitre correspondant dans cette notice d'utilisation.

• Ne placez pas de linge non essoré dans le sèche-linge.

• Ne séchez pas en machine les articles entrés en contact avec des détachants volatiles. Si de tels détachants sont utili- sés avant le lavage en machine, il faudra attendre que le produit se soit évaporé avant d'introduire les articles dans l'ap- pareil.

• Le cordon d'alimentation ne doit jamais être tiré au niveau du cordon ; mais tou- jours au niveau de la prise.

• N'utilisez jamais le sèche-linge si le cor- don d'alimentation, le bandeau de com- electrolux 15mande, le plan de travail ou la base sont endommagés et permettent l'accès à l'intérieur de l'appareil.

• Les assouplissants ou autres produits si- milaires doivent être utilisés conformé- ment aux instructions de leur fabricant.

• Attention - surface chaude : Ne tou- chez pas le cache de l'ampoule d'éclaira- ge de porte quand l'éclairage est en fonctionnement. (Uniquement les sèche-linge avec éclaira- ge intérieur du tambour) Sécurité enfants

• Cet appareil ne doit pas être utilisé par de jeunes enfants ou des personnes infir- mes sans supervision.

• Les enfants ne sont pas toujours cons- cients des dangers associés à l'utilisation des appareils électriques. Veillez à ce que les enfants ne jouent pas avec l'appareil. Avertissement

• Risque d'étouffement ! Les maté- riaux d'emballage (par ex. les films plastiques, le polystyrène) représen- tent un danger pour les enfants - Gardez-les hors de leur portée.

• Rangez les détergents en lieu sûr, hors de la portée des enfants.

• Assurez-vous que ni les enfants ni les animaux domestiques ne pénètrent dans le tambour. ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Informations liées à la protection de l'environnement Les matériaux d'emballage respectent l'en- vironnement et sont recyclables. Les élé- ments en plastique sont identifiés par les si- gles >PE<, >PS<, etc. Veuillez jeter les ma- tériaux d'emballage dans le conteneur ap- proprié du centre de collecte des déchets de votre commune. Important Dans la pompe à chaleur de votre sèche-linge se trouve un circuit frigorifique fermé doté d'un réfrigérant ne contenant pas de HCFC. Le circuit frigorifique de la pompe à chaleur ne doit pas être endommagé. Avertissement Si vous n'utilisez plus votre appareil :

• Coupez le cordon d'alimentation au ras de l'appareil et jetez-le avec la prise.

• Démontez le loquet de la porte. Cela évitera aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. INSTALLATION Transport de l'appareil Important Inclinez l'appareil vers la gauche (voir illustration) s'il n'est pas possible de le transporter verticalement. 16 electroluxAvertissement Si l'appareil n'a pas été transporté en position verticale, laissez-le pendant 12 heures en position verticale avant de le brancher de manière à ce que l'huile retourne vers le compresseur. Si vous ne suivez pas cette consigne, le compresseur pourrait être endommagé. Emplacement

• Par commodité, il est conseillé d'installer l'appareil près de votre lave-linge.

• Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.

• L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entrée d'air à l'arrière de l'appareil.

• Pour limiter au maximum les vibrations et le bruit pendant le fonctionnement du sè- che-linge, installez-le sur une surface ro- buste et horizontale.

• Après l'installation du sèche-linge, vérifiez qu'il est bien d'aplomb à l'aide d'un ni- veau à bulle. S'il n'est pas d'aplomb, rec- tifiez en relevant ou en abaissant les pieds.

• Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des baguettes de bois, etc. Cela pourrait produire une accumulation de chaleur qui nuirait au fonctionnement de l'appareil. Important

• La température de l'air chaud dégagé par le sèche-linge peut atteindre 60 °C. L'ap- pareil ne doit donc pas être installé sur des sols non résistants aux températures élevées.

• Pendant le fonctionnement du sèche-lin- ge, la température ambiante ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas compromettre les performances de l'appareil.

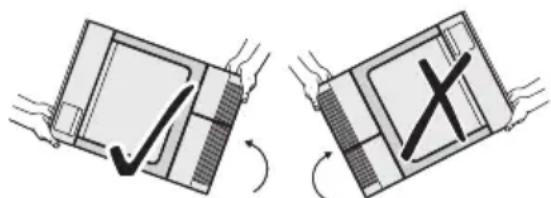

• Si l'appareil doit être déplacé, transpor- tez-le verticalement.

• L'appareil ne doit pas être installé derriè- re une porte à serrure, une porte coulis- sante ou une porte battante dotée d'une charnière du côté opposé de celle de l'appareil qui pourrait empêcher l'ouver- ture complète du sèche-linge. Retrait des protections de transport Attention Avant de mettre l'appareil en service, il est impératif d'enlever tous les éléments de protection de transport.

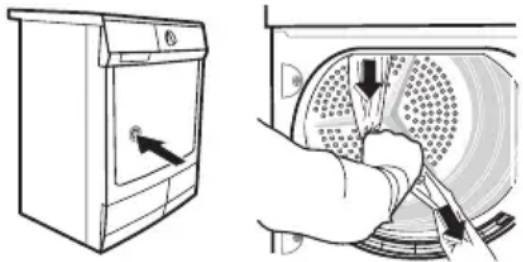

2. Enlevez les rubans adhésifs à l'intérieur

3. Enlevez la gaine plastique avec le rem-

bourrage en polystyrène de l'appareil. Branchement électrique Contrôlez les caractéristiques électriques de l'appareil (tension d'alimentation, type de courant, fusibles, etc.) sur la plaque si- gnalétique. La plaque signalétique est situ- ée près de la porte (voir le chapitre "Des- cription du produit"). Branchez l'appareil sur une prise avec terre, conformément aux normes et ré- glementations en vigueur. Avertissement Le fabricant décline toute responsabilité en cas de dommage ou blessure, suite au non-respect des consignes de sécurité mentionnées ci-dessus. Le remplacement du cordon d'ali- mentation de l'appareil doit être ef- fectué par notre service après-ven- te. Avertissement La prise doit être facilement accessible après l'installation de l'appareil. Inversion de la porte Pour faciliter le chargement et le décharge- ment du linge, il est possible d'inverser la porte. electrolux 17Avertissement Cette opération doit être effectuée par un technicien agréé. Veuillez contacter le Service après-vente. Le technicien effectuera l'inversion de la porte à vos frais. Accessoires spéciaux

Kit de superposition Ces kits de superposition permettent d'installer en colonne un sèche-linge et un lave-linge (60 cm de largeur, à char- gement frontal) afin de gagner de l'espa- ce. Le lave-linge doit être posé sur le sol et le sèche-linge installé au-dessus. Lisez attentivement la notice fournie avec le kit. Disponible auprès du Service Après- vente de votre magasin vendeur

Kit d'évacuation Kit d'installation qui permet de vidanger directement dans l'évier ou un siphon l'eau de condensation qui se forme pen- dant chaque cycle de séchage. Il n'est plus nécessaire de vider le bac d'eau de condensation mais celui-ci doit rester en place dans l'appareil. Le tuyau doit être fixé à une hauteur ap- propriée, entre 50 cm et 1 m du sol, et ne doit pas former de boucle. Si possible, raccourcissez le tuyau de vidange. Lisez attentivement la notice fournie avec le kit. Disponible auprès du Service Après- vente de votre magasin vendeur

Socle à tiroir Pour placer le sèche-linge à une hauteur optimale et disposer de plus d'espace de rangement (p. ex. pour le linge). Lisez attentivement la notice fournie avec le kit. Disponible auprès du Service Après- vente de votre magasin vendeur

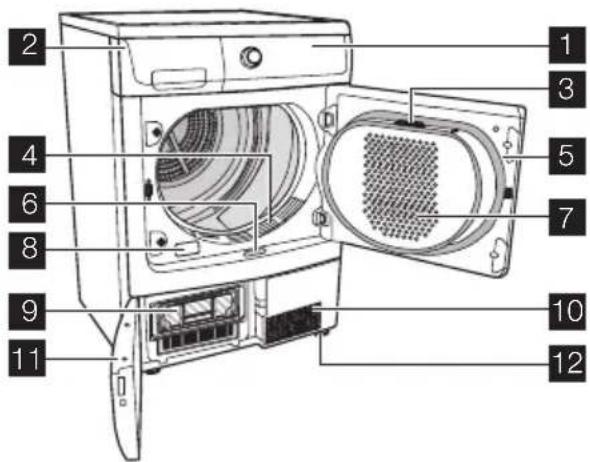

1 Bandeau de commande 2 Bac d'eau 3 Filtres à peluches fins 4 Filtres à peluches 5 Porte (réversible) 6 Touche d'ouverture du portillon 7 Filtres grossiers 8 Plaque signalétique 9 Condenseur 10 Grille d'aération 11 Portillon 12 Pieds réglables

Sélecteur de programmes et position Arrêt 2 Touche Anti-froissage 3 Touche Séchage 4 Touche Alarme 5 Voyants de phase de séchage. 6 Touche Départ/Pause 18 electrolux7 Voyants d'avertissement : nettoyer le condenseur, nettoyer les filtres à pe- luches, vider le bac d'eau de con- densation 8 Touche Départ différé et voyants de départ différé.

AVANT LA PREMIÈRE UTILISATION

Afin d'éliminer tout résidu éventuellement généré en cours de production, avant la première utilisation de votre sèche-linge, essuyez le tambour à l'aide d'un chiffon hu- mide ou démarrez un cycle court (30 minu- tes environ) en plaçant quelques chiffons humides dans l'appareil. Au début du programme de séchage (pen- dant 3 à 5 mn), l'appareil fera un peu plus de bruit. Ceci est lié au démarrage du com- presseur, et c'est le cas pour tous les ap- pareils électriques comme les réfrigéra- teurs, les congélateurs etc.

Utilisation/propriétés Options Éti- quette d'en- tretien Coton Très sec 7 kg Séchage complet des textiles épais ou multicou- ches (ex. linge en tissu éponge, peignoirs de bain) toutes Sec 7 kg Séchage complet des textiles épais (ex. linge en tissu éponge, serviettes éponges, coton). toutes Prêt à ranger 7 kg Séchage complet des textiles d'une épaisseur homogène (ex. linge en tissu éponge, sous-vête- ments, tricots) toutes Prêt à repasser 7 kg Séchage complet du linge en coton ou en lin d'épaisseur normale (ex. linge de lit ou de table) toutes Synthétiques Très sec 3 kg Séchage complet des textiles épais ou multicou- ches (ex. pull-overs, linge de lit, linge de table) toutes Prêt à ranger 3 kg Séchage complet des tissus fins ne nécessitant pas de repassage (ex. chemises en synthétique, linge de table, vêtements de bébé, chaussettes, lingerie à baleines ou armatures) toutes Prêt à repasser 3 kg Séchage complet des tissus fins à repasser (ex. tricots, chemises) toutes Minuterie 30' 1 kg Pour le séchage de petits volumes de linge. toutes à l'ex- ception de Degré de sé- chage 60' 3 kg Pour le séchage de petits volumes de linge. toutes à l'ex- ception de Degré de sé- chage electrolux 19Program-

Utilisation/propriétés Options Éti- quette d'en- tretien Spécial Facile à repasser 1 kg (ou 5 chemi- ses) Séchage complet des vêtements faciles à entre- tenir, tels que les chemises et chemisiers. Ce programme permet un repassage plus facile. Pour des résultats optimaux, nous vous recom- mandons de secouer les vêtements humides et de les insérer directement dans le sèche-linge. À la fin du programme, retirez les vêtements et mettez-les sur un cintre, toutes Jeans 7 kg Séchage complet des vêtements de sport com- me les jeans, les sweat-shirts, etc., en tissus de résistances diverses (ex. au niveau du poignet et du col ou des coutures). toutes Texti- les mélan- gés 3 kg Pour le séchage à basse température de textiles en coton et synthétiques. toutes Spé- cial laine 1 kg Pour rafraîchir les vêtements en laine. Les vête- ments seront doux et confortables. Nous vous recommandons de sortir immédiatement les vê- tements sitôt le programme terminé. Alarme , Départ Différé Rafraî- chir 1 kg Pour rafraîchir rapidement les vêtements. Alarme

1) Poids maximum des vêtements secs

UTILISATION QUOTIDIENNE Tri du linge

• Tri du linge par type de textile : – Coton/lin pour les programmes de type Coton . – Textiles mixtes et synthétiques pour les programmes de type synthétiques .

• Tri du linge par type d'étiquette : Descrip- tion des étiquettes d'entretien : Séchage en sèche-linge possible en principe Séchage à température normale Séchage à température réduite Séchage en sèche-linge non autorisé Important N'introduisez pas dans l'appa- reil de linge humide n'étant pas désigné sur l'étiquette d'entretien comme pouvant être séché en sèche-linge. Cet appareil peut être utilisé pour tout le lin- ge dont l'étiquette indique qu'il peut être séché en sèche-linge.

• Ne séchez pas les vêtements neufs de couleur avec du linge de couleur claire. Les textiles pourraient déteindre.

• Ne séchez pas de lainages et la bonnete- rie à l'aide du programme Très sec . Ils pourraient rétrécir !

• La laine et les textiles semblables à la lai- ne peuvent être séchés avec le program-

Spécial Laine . Préparation du linge

• Pour éviter que le linge ne s'emmêle : fer- mez les fermetures Eclair, boutonnez les housses de couettes et nouez les cor- dons ou les rubans (ex. ceintures de ta- bliers).

• Videz les poches. Enlevez toutes les piè- ces métalliques (trombones, épingles de sûreté, etc.).

• Retournez sur l'envers les articles dou- blés (ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus sécheront mieux. 20 electroluxImportant Ne surchargez pas l'appareil. Ne chargez pas plus de 7 kg. Mise sous tension de l'appareil Tournez le sélecteur de programmes sur n'importe quel programme. L'appareil se met sous tension. Quand la porte est ou- verte, le tambour est éclairé par l'ampoule interne. Instructions

Options de séchage Anti-froissage prolonge la phase anti-froissage jusqu'à 90 min, pour éviter que le linge ne se froisse après le séchage ; le linge peut être retiré à tout mo- ment Séchage Augmente le degré de séchage du linge jus- qu'au niveau sélectionné :

• Min - minimum Cette option aide à obtenir des résultats de sé- chage satisfaisants (non comprise dans cer- tains programmes). Alarme Confirmation sonore de :

• démarrage et fin de la phase anti-froissage

• interruption du programme

• erreur Départ différé permet de différer le commencement d'un pro- gramme de séchage : 3 ou 6 ou 9 heures

1. Sélectionnez le programme de séchage et

les fonctions complémentaires.

Appuyez plusieurs fois sur la touche Dé- part différé jusqu'à ce que vous obteniez le Départ différé que vous avez choisi

3. Pour activer le minuteur du départ différé,

appuyez sur la touche Départ/Pause Départ du programme Appuyez sur la touche Départ/Pause . Modification du programme Pour modifier un programme en cours, il faut d'abord annuler celui-ci en tournant le sélecteur de programmes sur O (Arrêt), puis sélectionner le nouveau programme Fin du cycle de séchage / retrait du linge Quand le cycle de séchage est terminé, les voyants Fin/ Antifroissage s'allument en même temps que les voyants d'avertisse- ment : nettoyer le filtre à peluches et vider le bac d'eau de condensation. Si la touche Alarme a été activée, un signal so- nore retentit à intervalles répétés pendant environ une minute. Sortez le linge :

2. Retirez les peluches des filtres à pelu-

ches. Il est conseillé d'enlever les pelu- ches de préférence en s'humectant la main. (reportez-vous au chapitre : Entre- tien et nettoyage)

4. Tournez le sélecteur de programmes sur

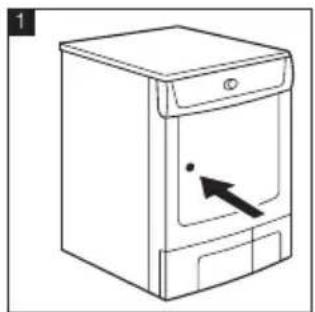

la position O (Arrêt). Important Après chaque cycle de séchage : - nettoyez les filtres à peluches - videz le bac d'eau de condensation (reportez-vous au chapitre : Entretien et nettoyage)

electrolux 21Les cycles de séchage sont automati- quement suivis d'une phase anti-frois- sage qui dure environ 30 minutes. Le tambour tourne de façon intermittente pendant cette phase pour protéger le linge du froissage. Le linge peut être re- tiré à tout instant au cours de la phase anti-froissage.

ENTRETIEN ET NETTOYAGE

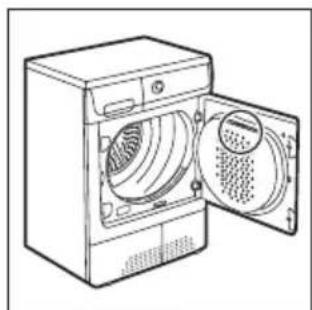

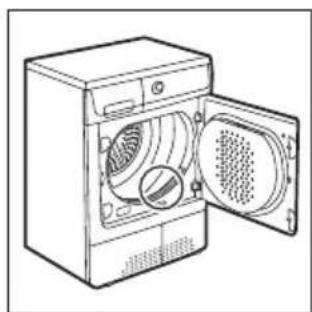

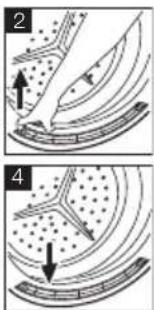

Nettoyage des filtres à peluches Les filtres retiennent toutes les peluches qui s'accumulent pendant le séchage. Pour as- surer un fonctionnement correct du sèche- linge, il est nécessaire de nettoyer les filtres (filtres microfin et à peluches) après chaque cycle de séchage Attention N'utilisez jamais votre sèche-linge sans avoir installé les filtres ou avec des filtres endommagés ou obstrués.

Nettoyage du joint de porte Nettoyez le joint de porte à l'aide d'un chif- fon humide immédiatement après chaque cycle de séchage. Vidage du bac d'eau de condensation Videz le bac d'eau de condensation après chaque cycle de séchage. Avertissement L'eau de condensation n'est pas potable et ne doit pas être utilisée pour la préparation des aliments. Si le programme s'était interrompu par- ce que le bac était plein : Appuyez sur la touche Marche/Arrêt afin que le cy- cle de séchage continue. Nettoyage du filtre du condenseur thermique Il est nécessaire de nettoyer les filtres à peluches situés à la base de l'appareil (au bout de 3 cycles). Les deux filtres sont situés dans la base de l'appareil. Il se peut que de l'eau s'accumule dans le boîtier du filtre ; il est donc normal que les filtres du condenseur thermique soient mouillés. 22 electroluxImportant

• N'utilisez pas le sèche-linge sans le filtre à peluches.

• Des filtres encrassés augmentent la con- sommation d'énergie (en prolongeant le cycle de séchage) et peuvent endomma- ger l'appareil.

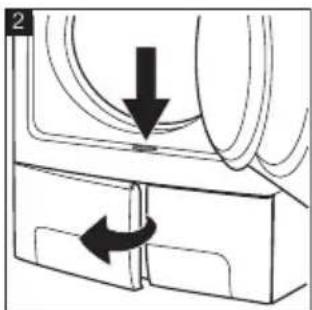

• Une pompe à chaleur encrassée ne peut être nettoyée que par le biais d'un pro- cessus coûteux.

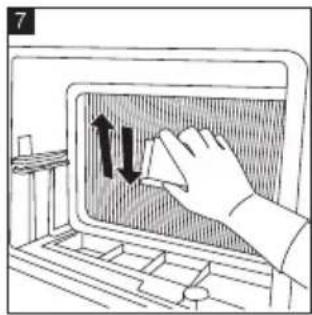

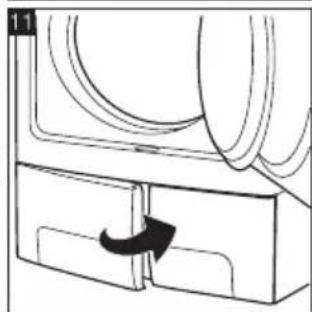

• Enlevez les peluches du condenseur thermique tous les 6 mois environ à l'aide de l'éponge fournie. A cet effet, veuillez utiliser des gants en caoutchouc (image 7). Pour nettoyer le tambour Attention Ne pas utiliser de produits abrasifs pour nettoyer le tambour Utilisez un détergent doux pour nettoyer l'intérieur et les pales du tambour. Gardez propres la surface interne et les pales du tambour. Des dépôts prove- nant des minéraux dissous dans l'eau et des agents de nettoyage peuvent s'accumuler sur la surface interne du tambour. Ceci peut être la cause d'un séchage insuffisant du linge. Nettoyage du bandeau de commandes et de la carrosserie Attention N'utilisez pas de produits nettoyants pour meubles ou des agents de nettoyage agressifs pour nettoyer l'appareil. Lavez la carrosserie et le bandeau de commandes à l'eau savonneuse. Rin- cez et séchez soigneusement.

Cause possible Solution Le sèche-lin- ge ne démar- re pas. Le sèche-linge n'est pas branché. Branchez l'appareil sur le secteur. Véri- fiez le fusible dans la boîte à fusibles (in- stallation domestique). Porte ouverte. Fermez la porte de chargement electrolux 23La touche DEPART PAUSE n'est pas appuyée. Appuyez sur la touche DEPART PAU- SE . Les résultats de séchage ne sont pas satisfaisants. Sélection de programme erronée. Sélectionnez le programme approprié.

Filtres à peluches obstrués. Nettoyez les filtres à peluches.

Condenseur thermique obstrué. Nettoyez le condenseur.

Charge max. dépassée. Respectez le volume de charge max. Fentes d'aération recouvertes. Dégagez les fentes d'aération à la base. Présence de résidus à l'intérieur du tam- bour. Nettoyez l'intérieur du tambour. Dureté élevée de l'eau. Réglez la dureté correcte de l'eau

La porte ne ferme pas Filtres non encliquetés. Installez le filtre fin et/ou encliquetez le filtre grossier. Err ( Erreur) s'affiche.

Tentative de modifier les paramètres après le démarrage du programme. Mettez le sèche-linge hors tension puis de nouveau sous tension. Réglez les paramètres requis. Pas d'éclaira- ge du tam- bour Le sélecteur de programmes est sur la position ARRET . Tournez-le sur ECLAIRAGE (si disponi- ble) ou sur un quelconque programme. L'ampoule est défectueuse. Remplacez l'ampoule (reportez-vous au chapitre suivant). Durée anor- malement longue appa- raissant dans la fenêtre d'affichage

La durée restant jusqu'à la fin est calcu- lée sur la base de : type, volume et hu- midité du linge. C'est un processus automatique ; l'ap- pareil n'est pas pour autant défectueux. Programme inactif Bac d'eau de condensation plein. Videz le bac d'eau de condensation

apuyez sur la touche DEPART PAUSE . Cycle de sé- chage trop court Volume de linge trop petit/Linge trop sec pour le programme sélectionné. Sélectionnez un programme chronomé- trique ou un niveau de séchage supéri- eur (par ex. TRES SEC ). Cycle de sé- chage trop long

Filtres à peluches obstrués. Nettoyez les filtres à peluches. Volume de charge trop élevé. Respectez le volume de charge max. Le linge n'a pas été suffisamment esso- ré. Essorez correctement le linge. Température ambiante particulièrement élevée - l'appareil n'est pas pour autant défectueux. Si possible, réduisez la température de la pièce.

1) Si un message d'erreur s'affiche (par ex. E51- uniquement pour les sèche-linge avec fenêtre d'affichage) : Mettez

le sèche-linge hors tension puis de nouveau sous tension. Réglez le programme. Appuyez sur la touche DEPART PAUSE . Anomalie de fonctionnement ? - Contactez le Service Après-vente et indiquez-lui le code d'erreur.

2) Suivez les recommandations - reportez-vous au chapitre Tableau des programmes

3) Reportez-vous au chapitre Entretien et nettoyage

4) Reportez-vous au chapitre Réglages de l'appareil

5) uniquement pour les sèche-linge avec fenêtre d'affichage

6) Remarque : Après environ 5 heures, le cycle de séchage s'arrête automatiquement (reportez-vous au chapitre

Cycle de séchage complet). 24 electroluxCARACTÉRISTIQUES TECHNIQUES Hauteur x Largeur x Profondeur 85 x 60 x 58 cm Capacité du tambour 108 l Profondeur avec porte ouverte 109 cm Hauteur réglable 1,5 cm Poids de l'appareil 52 kg Charge maximum 7 kg Tension 230 V Fusible nécessaire 6 A Puissance totale 1050 W Classe d'efficacité énergétique

Consommation d'énergie en kWh/cycle

1,85 kWh Consommation annuelle d’énergie 124,2 kWh Type d'utilisation Domestique Température ambiante autorisée + 5 ° C à + 35 ° C

1) 7 kg de coton, essoré à 1000 tr/min Conformément à la norme EN 61121

RÉGLAGES DE L'APPAREIL

Réglage Opérations à effectuer Alarme activée/dés- activée en perma- nence L'alarme sera par défaut désactivée. Pour activer/désactiver l'alarme de manière permanente :

1. Placez le sélecteur de programmes sur n'importe quel programme.

Appuyez simultanément sur les touches Anti-froissage et Séchage pendant environ 5 secondes. Dureté eau

1. Placez le sélecteur de programmes sur n'importe quel programme.

2. Appuyez simultanément sur les touches Séchage et Départ/Pause pen-

dant environ 5 secondes.

3. Appuyez sur la touche Départ/Pause jusqu'à ce que le niveau souhaité

s'affiche : - voyant allumé - conductivité faible < 300 μS/cm - voyant allumé - conductivité moyenne 300-600 μS/cm - voyant allumé - conductivité élevée > 600 μS/cm

4. Pour mémoriser le réglage, appuyez simultanément sur les touches Sé-

chage et Départ/Pause ou tournez le sélecteur sur la position O (Ar- rêt).

1) Selon les zones géographiques, l'eau contient en quantité variable des sels calcaires et minéraux qui changent la
