BEDIENUNGSANLEITUNG EDH97941 ELECTROLUX

valeur de la conductivité. Des variations importantes dans la conductivité, par rapport aux valeurs affichées en usine, pourraient légèrement influencer l'humidité résiduelle à la fin du séchage. Votre sèche-linge permet de régler la sensibilité du capteur conductimétrique en fonction de la valeur de la conductivité de l'eau. electrolux 25Electrolux. Thinking of you. Mehr zu unserem Denken finden Sie unter www.electrolux.com INHALT Wichtige Sicherheitshinweise 26 Umwelttipps 28 Montage 28 Gerätebeschreibung 30 Bedienfeld 31 Vor der ersten Inbetriebnahme 31 Programmübersicht 31 Täglicher Gebrauch 33 Reinigung und Pflege 34 Was tun, wenn... 36 Technische Daten 37 Programmiermöglichkeiten 38 Änderungen vorbehalten WICHTIGE SICHERHEITSHINWEISE Wichtig! Lesen Sie zu Ihrer Sicherheit und für eine optimale Nutzung des Geräts vor der Installation und dem ersten Gebrauch die vorliegende Gebrauchsanweisung einschließlich der Ratschläge und Warnungen aufmerksam durch. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. - Bitte lesen Sie vor dem Gebrauch des Gerätes die Gebrauchsanweisung durch. Allgemeine Sicherheit

• Aus Sicherheitsgründen dürfen keine Än- derungen am Gerät vorgenommen wer- den.

• Personen (einschließlich Kinder), die auf- grund ihrer eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkennt- nis nicht in der Lage sind, das Gerät si- cher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine für ihre Sicherheit verantwortli- che Person benutzen.

• Stellen Sie sicher, dass keine kleinen Kin- der oder Haustiere in die Trommel klet- tern. Kontrollieren Sie daher vor dem Ge- brauch die Trommel.

• Alle harten und scharfen Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben usw. können das Gerät schwer beschädigen und gehören nicht in die Maschine.

• Trocknen Sie zur Vermeidung von Brand- gefahr durch zu langes Trocknen keine der folgenden Wäschestücke in dem Ge- rät: Kissen, Schlafdecken und ähnliche Dinge (die Wärme speichern können).

• Artikel wie Schaumgummi (Latexschaum- gummi), Duschhauben, imprägnierte Tex- tilien, gummibeschichte Wäschestücke, Kleider oder Kissen mit Schaumgummi- polster dürfen in dem Gerät nicht ge- trocknet werden.

• Ziehen Sie nach dem Trocknen und zum Reinigen und Warten des Gerätes immer den Netzstecker.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparatu- ren durch unerfahrene Personen können zu Verletzungen und schweren Funkti- onsstörungen führen. Wenden Sie sich an Ihren Kundendienst. Bestehen Sie im- mer auf Original-Ersatzteilen.

• Wäschestücke, die mit Speiseöl ver- schmutzt sind oder die mit Aceton, Ben- zin, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern behan- delt worden sind, müssen vor dem Trocknen in dem Wäschetrockner in heißem Wasser und zusätzlichem Waschmittel gewaschen werden. 26 electrolux• Explosionsgefahr: Trocknen Sie keine Wäschestücke, die mit entflammbaren Stoffen (Benzin, denaturiertem Alkohol, Trockenreinigungsmittel oder Ähnlichem) in Berührung gekommen sind. Da diese Stoffe flüchtig sind, besteht Explosions- gefahr. Trocknen Sie nur mit Wasser ge- waschene Wäschestücke.

• Brandgefahr: Wäschestücke, die mit Speise- oder Pflanzenöl befleckt oder ge- tränkt sind, stellen eine Brandgefahr dar und gehören nicht in den Wäschetrock- ner.

• Für Wäsche, die mit Fleckenentferner be- handelt wurde, muss vor dem Trocknen ein zusätzlicher Spülgang durchgeführt werden.

• Vergewissern Sie sich, dass keine Feuer- zeuge oder Streichhölzer in den Taschen von Wäschestücken geblieben sind, be- vor Sie die Wäsche in die Trommel legen. Warnung!

• Brandgefahr! Wenn Sie die Tro- ckentrommel vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie bitte sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.

Es dürfen sich keine Flusen au- ßen am Trockner ansammeln - bitte entfernen.

• Stromschlaggefahr! Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.

• Der letzte Teil eines Trocknerzyklus findet ohne Hitze statt (Abkühlzyklus), um si- cherzustellen, dass die Wäsche auf einer Temperatur bleibt, bei der sie nicht be- schädigt wird.

• Wäsche, die chemisch gereinigt wurde, darf nicht im Trockner getrocknet wer- den.

• Der Raum, in dem der Trockner aufge- stellt wird, muss gut belüftet sein, damit es nicht zu einem Rückstrom von Gasen von offenem Feuer oder von anderen Ge- räten, die mit Brennstoffen arbeiten, in den Raum kommt. Aufstellen

• Dieses Gerät ist schwer. Vorsicht beim Transport.

• Überzeugen Sie sich beim Auspacken, dass das Gerät nicht beschädigt ist. In Zweifelsfällen benutzen Sie es nicht, son- dern wenden Sie sich an den Kunden- dienst.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial. Bei Missachtung dieser Anweisung können schwerwiegende Schäden am Gerät und Sachschäden entstehen. Siehe den ent- sprechenden Abschnitt in der Ge- brauchsanweisung.

• Der elektrische Anschluss des Gerätes darf nur von qualifizierten Elektrikern oder Fachkräften ausgeführt werden.

• Wird das Gerät auf einem Teppichboden aufgestellt, stellen Sie mit den Füßen die Höhe so ein, dass auch unter dem Gerät eine ausreichende Luftzirkulation gewähr- leistet ist.

• Vergewissern Sie sich nach dem Aufstel- len des Gerätes, dass es nicht auf dem Netzkabel steht oder dagegen drückt.

• Wird der Trockner auf einer Wasch- maschine installiert, muss der Bausatz Wasch-Trocken-Säule (Zubehör) verwen- det werden. Einsatzbereich

• Dieses Gerät ist zur Verwendung im Haushalt bestimmt. Es darf nicht für an- dere Zwecke, als für die es konstruiert wurde, benutzt werden.

• Trocknen Sie nur Textilien, die trockner- geeignet sind. Beachten Sie die Pflege- kennzeichen auf den Textiletiketten.

• Trocknen Sie keine ungewaschenen Wä- schestücke im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe den entsprechenden Abschnitt in der Ge- brauchsanweisung.

• Tropfnasse Kleidung darf nicht in den Wäschetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeug- nissen in Kontakt gekommen sind, dürfen nicht in dem Gerät getrocknet werden. Wenn flüchtige Reinigungsflüssigkeiten verwendet wurden, müssen diese Flüs- sigkeiten ausgewaschen werden, bevor das Kleidungsstück in das Gerät gege- ben wird. electrolux 27• Ziehen Sie stets am Netzstecker, nicht am Kabel, um den Stecker aus der Steckdose zu ziehen.

• Benutzen Sie den Wäschetrockner nie- mals, wenn das Stromkabel, die Bedien- blende, die Arbeitsplatte oder der Sockel beschädigt ist, so dass das Geräteinnere frei liegt.

• Weichspüler oder ähnliche Produkte dür- fen nur entsprechend den Herstelleran- weisungen benutzt werden.

• Achtung – heiße Oberfläche : Berüh- ren Sie bei eingeschalteter Innenbeleuch- tung nicht die Abdeckung der Glühlam- pe. (Betrifft nur Trockner mit Innenbeleuch- tung.) Sicherheit von Kindern

• Dieses Gerät darf ohne Aufsicht nicht von kleinen Kindern oder Behinderten bedient werden.

• Kinder erkennen häufig nicht die Gefah- ren, die von elektrischen Geräten ausge- hen. Kinder sind sorgsam zu beaufsich- tigten, so dass sie nicht mit dem Gerät spielen können. Warnung!

• Erstickungsgefahr! Verpackungen (z.B. Folien, Polystyrol) können eine Gefahr für Kinder darstellen - halten Sie solche Materialien von Kindern fern.

• Bewahren Sie Waschmittel außerhalb der Reichweite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern. UMWELTTIPPS Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Umweltinformationen Das Verpackungsmaterial ist umweltfreund- lich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsor- gen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der kommu- nalen Müllentsorgung. Wichtig! Die Wärmepumpe Ihres Wäschetrockners ist mit einem geschlossenen Kältekreislauf ausgestattet, der FCKW-freies Kältemittel enthält Der Kältekreislauf der Wärmepumpe darf nicht beschädigt werden. Warnung! Vor der Entsorgung von Altgeräten:

• Ziehen Sie den Netzstecker aus der Steckdose.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es zusammen mit dem Stecker.

• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensge- fahr geraten. MONTAGE Gerät transportieren Wichtig! Kippen Sie das Gerät für den Transport nur auf die linke Seite (siehe Abbildung), wenn es nicht stehend transportiert werden kann. 28 electroluxWarnung! Lassen Sie das Gerät vor Anschluss an das Netz und vor der ersten Inbetriebnahme 12 Stunden stehen, falls es nicht in aufrechter Stellung transportiert worden ist, damit das Öl in den Kompressor zurückfließen kann. Andernfalls könnte der Kompressor beschädigt werden. Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner neben der Waschmaschine auf- gestellt werden.

• Der Wäschetrockner muss in einem sau- beren und staubfreien Raum aufgestellt werden.

• Um das Gerät muss genügend Freiraum für die Luftzirkulation vorhanden sein. Das vordere Belüftungsgitter und die hinteren Lufteinlassgitter dürfen nicht zu- gestellt werden.

• Das Gerät auf festem ebenen Boden auf- stellen, um Vibrationen und das Betriebs- geräusch so gering wie möglich zu hal- ten.

• Kontrollieren Sie nach dem Aufstellen den waagrechten Stand des Gerätes mit einer Wasserwaage. Richten Sie es gegebe- nenfalls mit den Schraubfüßen aus.

• Die Schraubfüße dürfen nicht entfernt werden. Auf keinen Fall den Bodenab- stand durch Florteppiche, Holzleisten oder ähnliche Materialien einschränken. Der entstehende mögliche Hitzestau kann den Gerätebetrieb beeinträchtigen. Wichtig!

• Die von dem Trockner abgegebene Warmluft kann Temperaturen bis zu 60 °C erreichen. Das Gerät darf daher nicht auf Böden aufgestellt werden, die nicht hochtemperaturbeständig sind.

• Während des Betriebs des Trockners muss die Raumtemperatur im Bereich zwischen +5° C und +35° C liegen. An- dernfalls wird die Leistung des Gerätes beeinträchtigt.

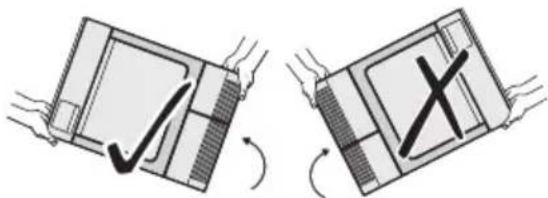

• Das Gerät darf nur aufrecht stehend transportiert werden, wenn es versetzt werden muss.

• Das Gerät darf nicht hinter einer ver- schließbaren Tür, einer Schiebetür oder einer Tür, deren Scharnier sich an der ge- genüberliegenden Seite des Scharniers des Geräts befindet aufgestellt werden, wenn dadurch die vollständige Öffnung des Trockners nicht mehr möglich ist. Entfernen der Transportsicherungen Vorsicht! Entfernen Sie vor dem Gebrauch das ge- samte Verpackungsmaterial.

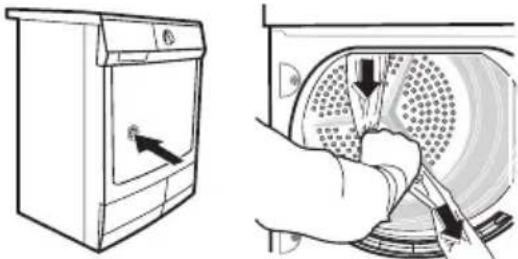

1. Öffnen Sie die Einfülltür.

2. Ziehen Sie die Klebebänder innerhalb

der Maschine oben von der Trommel ab.

3. Entfernen Sie den Folienschlauch und

den Polystyrolblock aus dem Gerät. Elektrischer Anschluss Angaben über Netzspannung, Stromart und die erforderliche Absicherung sind dem Ty- penschild zu entnehmen. Das Typenschild ist neben der Einfüllöffnung angebracht (sie- he Kapitel "Gerätebeschreibung"). Der Anschluss darf nur über eine vor- schriftsmäßig installierte und geerdete Steckdose erfolgen. electrolux 29Warnung! Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der Sicherheitshinweise entstehen sollten. Falls das Netzkabel des Geräts er- setzt werden muss, lassen Sie dies durch unseren Kundendienst durchführen. Warnung! Der Stecker muss nach der Aufstellung der Maschine zugänglich sein. Wechsel des Türanschlags Der Türanschlag kann umgesetzt werden, um das Einlegen und Entnehmen der Wä- sche zu erleichtern. Warnung! Der Wechsel des Türanschlags darf nur durch Kundendienst-Fachpersonal erfolgen. Bitte wenden Sie sich an Ihren Kunden- dienst. Das Kundendienst-Fachpersonal wird den Wechsel des Türanschlags auf Ih- re Kosten durchführen. Sonderzubehör

• Bausatz Wasch-Trocken-Säule Mit diesem Bausatz können Sie den Trockner mit einer Waschmaschine (60 cm breit, Frontbeladung) zu einer Platz sparenden Wasch-Trocken-Säule kombi- nieren. Die Waschmaschine befindet sich unten, der Trockner oben. Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung. Den Bausatz können Sie vom Kunden- dienst oder Ihrem Fachhändler bezie- hen

Bausatz für Ableitung des Kondens- wassers Bausatz für direkte Ableitung des Kon- denswassers in ein Waschbecken, einen Siphon, einen Gully usw. Der Wasserbe- hälter braucht nicht mehr entleert zu wer- den, er muss aber an seinem vorgesehe- nen Platz im Gerät verbleiben. Der fixierte Schlauch muss in einer geeig- neten Höhe von mindestens 50 cm bis maximal 1 m vom Boden verlegt werden und darf nicht gebogen werden. Falls möglich, den Ablaufschlauch kürzen. Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung. Den Bausatz können Sie vom Kunden- dienst oder Ihrem Fachhändler bezie- hen

Sockel mit Schublade Bausatz, mit dem der Trockner auf eine optimale Arbeitshöhe angehoben werden kann. Die Schublade fungiert als zusätzli- cher Stauraum (z. B. für Wäsche). Lesen Sie aufmerksam die dem Bausatz beiliegende Aufstellanweisung. Den Bausatz können Sie vom Kunden- dienst oder Ihrem Fachhändler bezie- hen GERÄTEBESCHREIBUNG

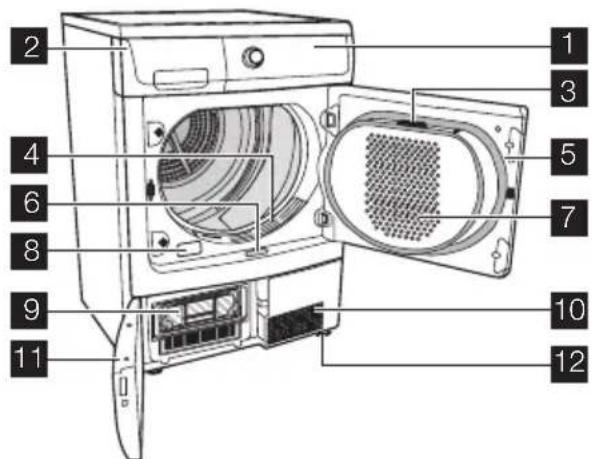

1 Bedienfeld 2 Kondensatbehälter 3 Feinfilter (Flusensiebe) 4 Flusensiebe 5 Einfülltür (Türanschlag wechselbar) 6 Taste zum Öffnen der Sockeltür 7 Grobe Filtersiebe (Flusensiebe) 8 Typenschild 9 Kondensator 10 Lüftungsschlitze 11 Sockeltür 12 Schraubfüße 30 electroluxBEDIENFELD Bedienfeld

Programmwahlschalter und Aus- schalter 2 Taste Extra Knitterschutz (Anti- kreuk) 3 Taste Trockengrad (Droogtegraad) 4 Taste Signal (Zoemer) 5 Trocknungsphasen-Kontrolllampen. 6 Taste Start/Pause

Warnleuchten: Kondensator reinigen, Flusensiebe reinigen, Kondensat- behälter leeren 8 Taste Zeitvorwahl (Startuitstel) und Kontrolllampen der Zeitvorwahl.

VOR DER ERSTEN INBETRIEBNAHME

Reinigen Sie die Trommel des Trockners mit einem feuchten Tuch oder führen Sie ein kurzes Trockenprogramm (ca. 30 Min.) mit feuchter Wäsche aus, um alle ferti- gungsbedingten Rückstände aus der Trom- mel zu entfernen. Zu Beginn eines Trocknungszyklus (3-5 Min.) kann ein etwas höherer Geräuschpe- gel vorhanden sein. Dieser wird vom Kom- pressoranlauf erzeugt, was bei folgenden Geräten, die mit einem Kompressor ausge- stattet sind, normal ist: Kühl- oder Gefrier- schränke usw. PROGRAMMÜBERSICHT Program-

Textilien/Wäscheart Optionen Pfle- geeti- kett Baumwolle (Katoen) Extra- trocken (Extra droog) 7 kg Zum Trocknen von dicken oder mehrlagigen Textilien wie z. B. Frotteehandtüchern, Bade- mänteln. alle Stark- trocken (Droog) 7 kg Zum Trocknen von dicken Textilien wie z. B. Frotteehandtüchern, Handtüchern, Baumwoll- textilien. alle Schrank- trocken (Kastd- roog) 7 kg Zum Trocknen von gleichmäßig dicken Textilien wie z. B. Frotteehandtüchern, Strickwaren, Handtüchern. alle Bügel- trocken (Strijkd- roog) 7 kg Zum Trocknen von normaler Koch-Buntwäsche aus Baumwolle oder Leinen, z. B. Bett-, Tisch- wäsche. alle Synthetik (Synthetisch) electrolux 31Program-

Textilien/Wäscheart Optionen Pfle- geeti- kett Extra- trocken (Extra droog) 3 kg Zum Trocknen von dicken oder mehrlagigen Textilien wie z. B. Pullover, Bett-, Tischwäsche. alle Schrank- trocken (Kastd- roog) 3 kg Zum Trocknen von dünnen Textilien, die nicht gebügelt werden müssen, z. B. bügelfreie Hem- den, Tischwäsche, Babykleidung, Socken, Da- menunterwäsche mit Korsettstangen oder Drahteinlagen. alle Bügel- trocken (Strijkd- roog) 3 kg Zum Trocknen von dünnen Textilien, die noch gebügelt werden müssen, z. B. Strickwaren, Hemden. alle Zeit (Tijd) 30' 1 kg Zum Trocknen von kleinen Wäschemengen. alle außer Trockengrad (Droogte- graad) 60' 3 kg Zum Trocknen von kleinen Wäschemengen. alle außer Trockengrad (Droogte- graad) Spezial (Speciaal) Leicht- bügeln Plus (Anti- kreuk) 1 kg (oder 5 Hem- den) Zum Trocknen von pflegeleichten Textilien wie Hemden und Blusen. Nach diesem Programm braucht die Kleidung kaum gebügelt zu werden. Um ein gutes Ergebnis zu erzielen, empfehlen wir, die nasse Kleidung aufzuschütteln und di- rekt in den Wäschetrockner zu legen. Entneh- men Sie die Wäsche sofort nach dem Pro- grammende und hängen Sie sie auf einen Klei- derbügel. alle Jeans 7 kg Zum Trocknen von Freizeitkleidung wie Jeans, Sweatshirts usw. mit unterschiedlicher Material- stärke (z. B. am Kragen, an den Manschetten und Nähten). alle Mix 3 kg Zum Trocknen von Textilien aus Baumwolle und Kunstfasern bei niedriger Temperatur. alle Woll- pflege (Wolbe- handeling) 1 kg Zum Auffrischen von Textilien aus Wolle. Die Kleidungsstücke werden weich und anschmieg- sam. Wir empfehlen, die Wäsche sofort nach dem Programmende zu entnehmen. Signal (Zoemer) , Zeitvorwahl (Startuitstel) Abküh- len (Opfris- sen) 1 kg Zum schnellen Lüften der Textilien. Signal (Zoemer)

1) Höchstgewicht der trockenen Wäsche

32 electroluxTÄGLICHER GEBRAUCH Sortieren der Wäsche

• Sortieren nach Gewebeart: – Baumwolle/Leinen für Programme in der Programmgruppe Baumwolle (Katoen) . – Mischgewebe und pflegeleichte Textili- en für Programme in der Programm- gruppe Synthetik (Synthetisch) .

• Sortieren nach Pflegekennzeichen: Die Pflegekennzeichen bedeuten: Trocknen im Wäschetrockner grund- sätzlich möglich Trocknen bei normaler Temperatur Trocknen bei reduzierter Temperatur Trocknen im Wäschetrockner nicht möglich Wichtig! Trocknen Sie keine Textilien in dem Gerät, die den Angaben auf dem Pfle- gekennzeichen zufolge nicht trocknergeeig- net sind. In diesem Gerät können alle Wäschestücke getrocknet werden, die entsprechend den Pflegekennzeichen trocknergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zusammen mit hellen Wäschestücken. Die Textilien könnten abfärben.

• Trocknen Sie Trikotwäsche und Strick- waren nicht mit dem Programm Ext- ratrocken (Extra droog) . Die Textilien könnten einlaufen!

• Wolle und wollähnliche Textilien lassen sich mit dem Programm Wollpflege (Wolbehandeling) trocknen. Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reiß- verschlüsse schließen, Bettbezüge zu- knöpfen, lose Gürtel oder Bänder (z. B. von Schürzen) zusammenbinden.

• Taschen leeren. Metallteile entfernen (z. B. Büroklammern, Sicherheitsnadeln).

• Gefütterte Kleidung nach links wenden (z. B. sollte bei mit Baumwolle gefütterten Anoraks die Baumwollschicht außen lie- gen). Diese Gewebe trocknen dann bes- ser. Wichtig! Überfüllen Sie das Gerät nicht. Beachten Sie die maximale Wäschefüllmenge von 7 kg. Einschalten des Gerätes Drehen Sie den Programm-Wahlschalter auf ein beliebiges Programm. Das Gerät schaltet sich ein. Die Trommelbeleuchtung ist beim Öffnen der Tür eingeschaltet und beleuchtet das Innere der Trommel. Bedienung

Trocken-Optionen Extra Knitterschutz (Anti-kreuk) Verlängert die Knitterschutzphase am Ende des Trockengangs auf 90 Min., sorgt für knit- terfreie Wäsche nach dem Trocknen; Die Wä- sche kann jederzeit entnommen werden Trockengrad (Droogtegraad) Erhöht den Trockengrad der Wäsche entspre- chend der gewählten Stufe:

• Min - Minimum Diese Option hilft Ihnen, zufriedenstellende Tro- ckenergebnisse zu erhalten (nicht verfügbar bei einigen Programmen). Signal (Zoemer) Akustische Bestätigung für:

• Beginn und Ende der Knitterschutzphase

• Unterbrechung der Phase

• Fehler Zeitvorwahl (Startuitstel) electrolux 33Mit dieser Option kann der Start des Trocken- programms verzögert werden: um 3 oder 6 oder 9 Stunden.

1. Wählen Sie das Trockenprogramm und die

Drücken Sie die Taste Zeitvorwahl (Startuitstel) wiederholt, bis die gewünschte Verzögerung angezeigt wird.

3. Drücken Sie Taste Start/Pause , um die

Zeitvorwahl zu aktivieren. Starten des Programms Drücken Sie die Taste Start/Pause . Ändern eines Programms Um ein versehentlich gewähltes Programm nach dem Start zu ändern, drehen Sie zu- erst den Programmwahlschalter auf Aus und dann auf das gewünschte Programm. Programmende/Entnehmen der Wäsche Nach dem Ende des Trockenprogramms leuchtet die LED End/Anti-crease und es leuchten die Warn-LEDs: Flusensiebe reinigen sowie Kondensatbehälter lee- ren.. Wurde die Taste Signal (Zoemer) ge- drückt, ertönt für ca. eine Minute ein akusti- sches Signal. Die Wäsche entnehmen:

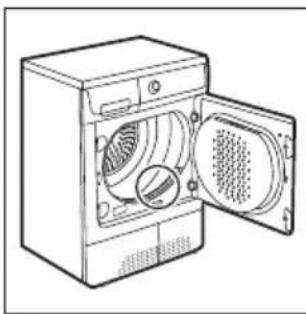

1. Öffnen Sie die Tür.

2. Entfernen Sie die Flusen aus den Flu-

senfiltern. Am besten funktioniert das mit angefeuchteter Hand. (siehe Ab- schnitt: Reinigung und Pflege)

3. Entnehmen Sie die Wäsche.

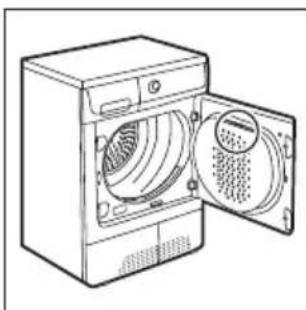

Drehen Sie den Programmwähler auf Aus. Wichtig! Nach jedem Trockenprogramm: - die Flusenfilter reinigen - den Kondensatbehälter entleeren (siehe Abschnitt: Reinigung und Pflege)

5. Schließen Sie die Tür.

Dem Trockenprogramm folgt automa- tisch eine 30 Minuten dauernde Knitter- schutzphase. Die Trommel dreht sich in dieser Phase in kurzen Abständen, da- mit die Wäsche knitterfrei bleibt. Die Wäsche kann während der Knitter- schutzphase jederzeit entnommen wer- den.

REINIGUNG UND PFLEGE

Flusenfilter reinigen Die Filter sammeln die Flusen, die sich beim Trocknen absetzen. Um einen einwandfrei- en Betrieb des Trockners zu gewährleisten, müssen die Flusenfilter (Fein- und Fluse- neinfilter) nach jedem Trockengang gerei- nigt werden. Vorsicht! Benutzen Sie den Trockner nie ohne oder mit beschädigtem oder verstopftem Flusenfilter.

Reinigen der Türdichtung Wischen Sie die Türdichtung mit einem feuchten Tuch sofort nach dem Ende des Trockenprogramms ab. 34 electroluxEntleeren des Kondensatbehälters Der Kondensatbehälter muss nach jedem Trockengang entleert werden. Warnung! Das Kondenswasser ist kein Trinkwasser und nicht für die Zubereitung von Lebensmitteln geeignet. Falls das Programm wegen des vollen Behälters abgebrochen wurde: Drü- cken Sie die Taste Start/Pause , um das Trockenprogramm fortzusetzen. Reinigen des Wärmetauscherfilters Die Flusensiebe des Wärmetauschers im Gerätesockel müssen gereinigt wer- den, z.B. nach ca. 3 Trockengängen. Beide Siebe befinden sich im Geräte- sockel. Im Siebgehäuse können sich Wasserrückstände bilden. Aus diesem Grund ist es normal, dass die Flusen- siebe des Wärmetauschers feucht wer- den. Wichtig!

• Benutzen Sie den Trockner nie ohne Flu- sensiebe.

• Verstopfte Siebe erhöhen den Energie- verbrauch, da sie den Trockengang ver- längern, und führen zu Schäden am Trockner.

• Eine verschmutzte Wärmepumpe kann nur mit einem kostspieligen Verfahren ge- reinigt werden.

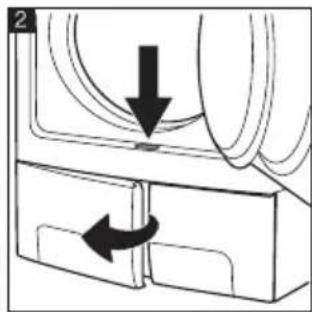

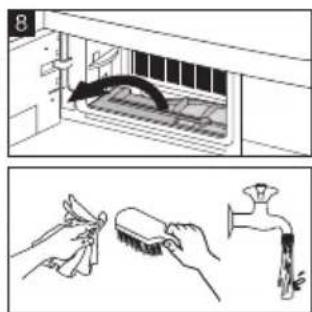

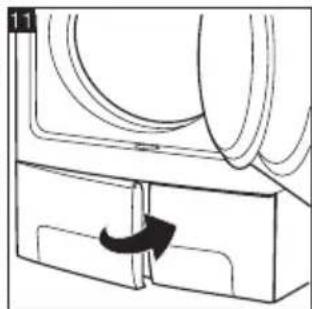

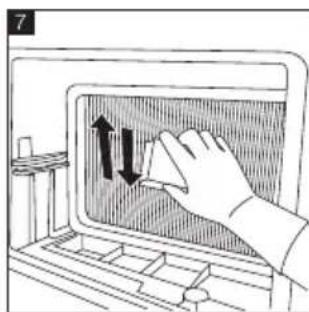

• Entfernen Sie bei Bedarf (etwa alle 6 Mo- nate) mit dem mitgelieferten Schwamm die Flusen vom Wärmetauscher. Tragen Sie dabei Gummihandschuhe (Abbildung 7). Trommel reinigen: Vorsicht! Benutzen Sie keine Scheuermittel zum Reinigen der Trommel. Benutzen Sie zur Reinigung des Innenraums und der Trommeleinteilungen ein mildes Reinigungsmittel. electrolux 35Halten Sie die Trommel und die Trom- meleinteilungen sauber. Die Mineralien im Wasser oder im Waschmittel kön- nen auf der Innenseite der Trommel Rückstände bilden. Diese führen dazu, dass die Wäsche nicht angemessen trocknet. Reinigen der Bedienblende und des Gerätegehäuses Vorsicht! Verwenden Sie zum Reinigen des Gehäuses keine Möbelputzmittel oder andere aggressive Reinigungsmittel. Wischen Sie mit einem feuchten Tuch die Bedienblende und das Gehäuse ab. WAS TUN, WENN... Kleine Störungen selbst beheben Problem

Mögliche Ursachen Abhilfe Der Trockner läuft nicht. Der Trockner ist nicht an die Stromver- sorgung angeschlossen. Stecken Sie den Netzstecker in die Steckdose. Kontrollieren Sie die Siche- rung der Hausinstallation. Die Einfülltür ist offen. Schließen Sie die Einfülltür. Die Taste Start / Pause wurde nicht ge- drückt. Drücken Sie die Taste Start / Pause . Nicht zufrie- denstellende Trockener- gebnisse. Es wurde ein falsches Programm einge- stellt. Stellen Sie ein geeignetes Programm ein.

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe.

Der Wärmetauscher ist verstopft. Reinigen Sie den Wärmetauscher.

Die max. Wäschemenge wurde über- schritten. Beachten Sie die maximale Füllmenge. Das Lüftungsgitter ist bedeckt. Legen Sie das Lüftungsgitter am Gerä- teboden frei. Es befinden sich Rückstände in der Trommel. Reinigen Sie die Innenfläche der Trom- mel. Hohe Wasserhärte. Stellen Sie die geeignete Wasserhärte ein

Die Einfülltür schließt nicht. Die Siebe wurden nicht eingesetzt. Setzen Sie das Feinsieb und/oder Grob- sieb korrekt ein. Err (Fehler) auf dem LCD.

Sie haben nach dem Programmstart versucht die Parameter zu ändern. Schalten Sie den Trockner aus und wie- der ein. Stellen Sie die erforderlichen Parameter ein. Keine Trom- melbeleuch- tung. Programmwahlschalter in Stellung Aus . Programmwahlschalter auf Trommelbe- leuchtung (falls verfügbar) oder ein an- deres Programm drehen. Die Lampe ist durchgebrannt. Lampe austauschen (siehe nächsten Abschnitt). Ungewöhnli- cher Zeitab- lauf im LCD- Display

Die voraussichtliche Programmdauer wird errechnet unter Berücksichtigung von: Typ, Menge und Feuchtigkeitsge- halt der Wäsche. Automatischer Vorgang - kein Geräte- fehler. 36 electroluxDas Pro- gramm ist nicht aktiv. Der Kondensatbehälter ist voll. Den Kondensatbehälter leeren

, die Taste Marche/Arrêt (Start/Pause) drü- cken. Der Trocken- gang ist zu kurz. Kleine Wäschemenge./Die Wäsche ist für das ausgewählte Programm zu tro- cken. Ein Zeitprogramm oder eine höhere Trocknungsstufe wählen (z. B. Extratro- cken ). Der Trocken- gang ist zu lang.

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe. Die Wäschemenge ist zu groß. Beachten Sie die maximale Füllmenge. Die Wäsche wurde unzureichend ge- schleudert. Schleudern Sie die Wäsche entspre- chend. Besonders hohe Raumtemperatur - kei- ne Gerätestörung. Falls möglich, die Raumtemperatur sen- ken.

1) Im Fall einer Fehlermeldung auf dem LCD (z. B. E51- nur Trockner mit LCD): Schalten Sie den Trockner aus und

wieder ein. Stellen Sie ein Programm ein. Drücken Sie die Taste Marche/Arrêt (Start/Pause) . Funktioniert das Gerät immer noch nicht? - Benachrichtigen Sie den lokalen Kundendienst unter Angabe des Fehlercodes.

2) Befolgen Sie die Programmempfehlung - siehe Kapitel Programmübersicht.

3) Siehe Kapitel Reinigung und Pflege.

4) Siehe Kapitel Programmiermöglichkeiten

5) Nur bei Trocknern mit LCD-Display

6) Hinweis: Nach ca. 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des

Trockengangs). TECHNISCHE DATEN Höhe x Breite x Tiefe 85 x 60 x 58 cm Trommelvolumen 108 Liter Tiefe bei geöffneter Einfülltür 109 cm Höhenverstellbarkeit 1,5 cm Gewicht des Geräts 52 kg Max. Fassungsvermögen 7 kg Elektrische Spannung 230 V Notwendige Sicherung 6 A Gesamte Leistungsaufnahme 1050 W Energie-Effizienzklasse A Energieverbrauch kWh/Trockengang

1,85 kWh Jährlicher Energieverbrauch 124,2 kWh Verwendungsart Haushalt Zulässige Umgebungstemperatur + 5 °C bis + 35 °C

1) 7 kg Baumwollwäsche, geschleudert mit 1000 U/min gemäß EN 61121

electrolux 37PROGRAMMIERMÖGLICHKEITEN Einstellung Vorgehen Signal dauerhaft ak- tivieren/deaktivie- ren Das Signal ist nun standardmäßig deaktiviert. Um das Signal (Alarm) dauer- haft einzuschalten (auszuschalten):

1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

Halten Sie die Tasten Extra Knitterschutz (Anti-kreuk) und Trocken- grad (Droogtegraad) gleichzeitig ca. 5 Sekunden gedrückt. Wasserhärte

1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

2. Drücken Sie die Tasten Trockengrad (Droogtegraad) und Start/Pause

und halten Sie diese gleichzeitig ca. 5 Sekunden gedrückt.

3. Drücken Sie die Taste Start/Pause mehrmals hintereinander, bis die ge-

wünschte Stufe angezeigt wird: - die LED leuchtet - geringer Leitfähigkeitswert < 300 μS/cm - die LED leuchtet - mittlerer Leitfähigkeitswert 300-600 μS/cm - die LED leuchtet - hoher Leitfähigkeitswert > 600 μS/cm

4. Zum Speichern der Einstellung drücken Sie gleichzeitig die Tasten Tro-

ckengrad (Droogtegraad) und Start/Pause oder drehen Sie den Pro- grammwähler auf die Aus Position.

1) Wasser enthält unterschiedliche Mengen an Kalk und Mineralien, die je nach geografischem Standort variieren und

somit zu unterschiedlichen Leitfähigkeitswerten führen. Beträchtliche Abweichungen der Leitfähigkeit des Wassers von den werkseitig voreingestellten Werten können die Restfeuchte der Wäsche nach der Trocknung leicht beeinflussen. Sie können die Empfindlichkeit des Feuchtigkeitssensors entsprechend den Leitfähigkeitswerten wie folgt einstellen. 38 electroluxElectrolux. Thinking of you. Share more of our thinking at www.electrolux.com CONTENTS Important safety information 39 Environment 41 Installation 41 Product description 43 Control panel 43 Before first use 43 Programme chart 43 Daily use 45 Care and cleaning 46 What to do if ... 48 Technical specifications 49 Machine settings 49 Subject to change without notice
