BEDIENUNGSANLEITUNG TWGL5E500 ELECTROLUX

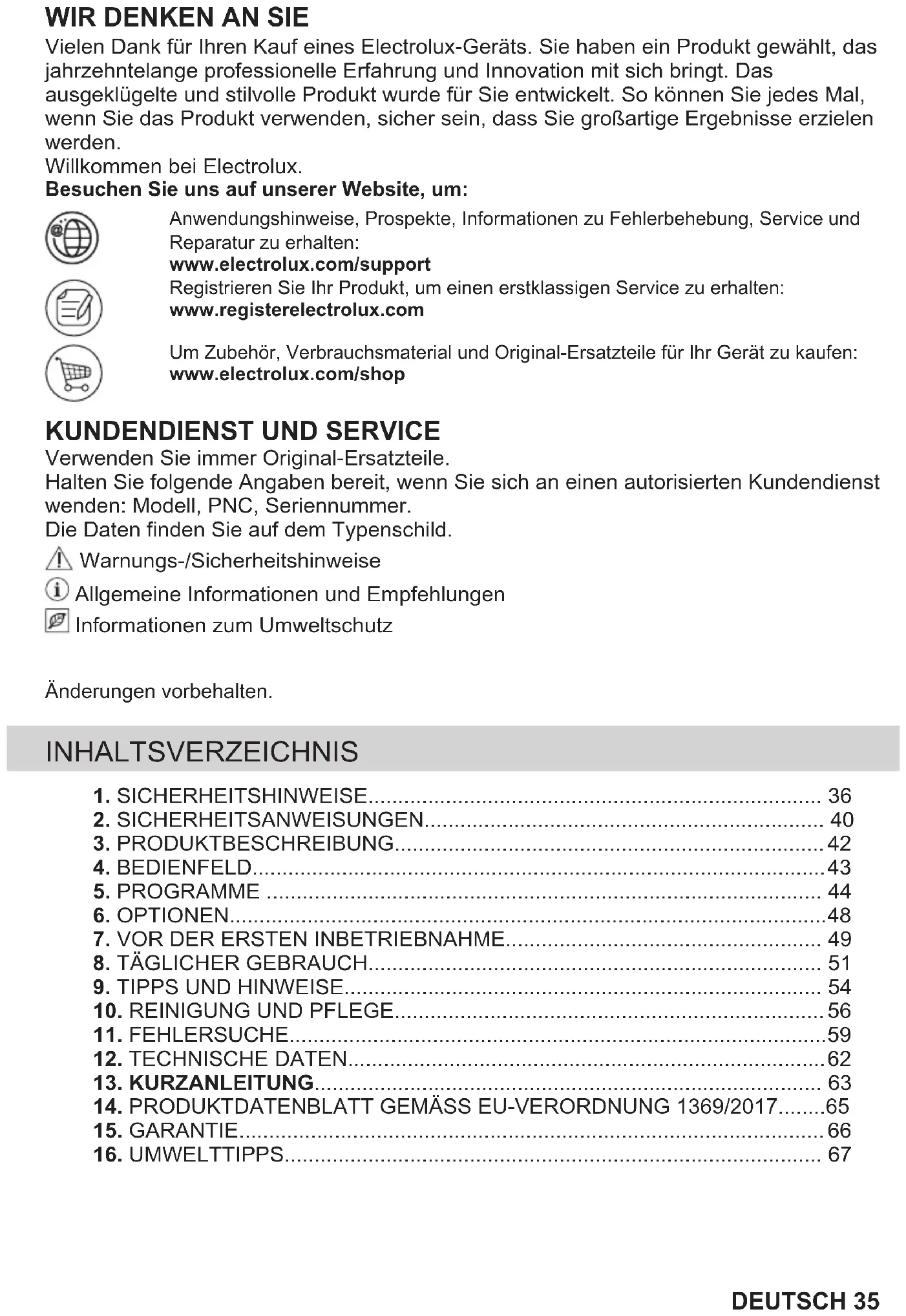

Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service undReparatur zu erhalten:www.electrolux.com/supportRegistrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:www.registerelectrolux.comUm Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile. Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer. Die Daten finden Sie auf dem Typenschild. Warnungs-/Sicherheitshinweise Allgemeine Informationen und Empfehlungen Informationen zum Umweltschutz Änderungen vorbehalten. INHALTSVERZEICHNIS

DEUTSCH 351. SICHERHEITSHINWEISE Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor der Installation und Inbetriebnahme dieses Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf. Warnung: Brandgefahr / Endzündbare Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

1.1 Sicherheit von Kindern und schutzbedürftigen

Personen WARNUNG! Erstickungs- und Verletzungsgefahr oder Gefahr bleibender Schäden.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen.

• Kinder zwischen 3 und 8 Jahren und Personen mit schweren und komplexen Behinderungen müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. 36 DEUTSCH• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

• Lassen Sie Kinder nicht mit dem Gerät spielen.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn die Tür geöffnet ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Trocknen von haushaltsüblicher, maschinentrockener Wäsche bestimmt.

• Verwenden Sie die Trocknerfunktion nicht, wenn die Wäsche mit Industriechemikalien verschmutzt ist.

• Dieses Gerät ist für den häuslichen Gebrauch im Haushalt in Innenräumen konzipiert.

• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Wenn der Wäschetrockner auf eine Waschmaschine gestellt wird, verwenden Sie die Standfüße. Der Bausatz Wasch-Trocken Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).

• Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den DEUTSCH 37entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der gegenüberliegenden Seite aufgestellt werden, wenn dadurch eine vollständige Öffnung der Gerätetür verhindert wird.

• Die Lüftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.

• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie eine Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der von einem Programm regelmäßig ein- und ausgeschaltet wird.

• Stecken Sie den Netzstecker erst nach Abschluss des Montagevorgangs in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage des Geräts zugänglich ist.

• Der Raum, in dem das Gerät installiert wird, muss gut belüftet sein, damit keine Gase von offenem Feuer oder von Geräten, die mit Brennstoffen betrieben werden, in den Raum zurückströmen.

• WARNUNG: Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• WARNUNG: Achten Sie darauf, dass die Belüftungsöffnungen im Schrank, um das Gerät und in der Einbaunische nicht blockiert sind.

• WARNUNG: Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer 38 DEUTSCHgleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• Überschreiten Sie nicht die maximale Beladungsmenge von 8,0 kg (siehe Kapitel „Programmübersicht“).

• Wischen Sie die um das Gerät ggf. angesammelten Flusen und/oder Verpackungsrückstände weg.

• Benutzen Sie das Gerät nie ohne einen Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.

• Trocknen Sie keine ungewaschenen Wäschestücke im Wäschetrockner.

• Wäschestücke, die mit Substanzen wie zum Beispiel Speiseöl, Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern verschmutzt sind, müssen vor dem Trocknen im Wäschetrockner mit zusätzlichem Waschmittel gewaschen werden.

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolstern dürfen nicht im Wäschetrockner getrocknet werden.

• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.

• Entfernen Sie alle Gegenstände aus der Wäsche, die eine Entzündungsquelle darstellen könnten, z. B. Feuerzeuge oder Streichhölzer.

• WARNUNG: Wenn Sie den Wäschetrockner vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden. DEUTSCH 392. SICHERHEITSANWEISUNGEN

Warnung: Brandgefahr/Endzündbare Materialien.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5 °C absinken oder auf über 35 °C steigen kann.

• Der Bodenbereich, auf dem das Gerät aufgestellt wird, muss eben, stabil, hitzebeständig und sauber sein.

• Stellen Sie sicher, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.

• Das Gerät muss stets in aufrechter Lage transportiert werden.

• Die Geräterückseite muss gegen eine Wand zeigen.

• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen entsprechend aus.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• WARNUNG: Dieses Gerät ist für die Installation/den Anschluss an einen Erdungsanschluss im Gebäude vorgesehen.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.

WARNUNG! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät. Warnung: Brandgefahr/Endzündbare Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt (in Innenräumen) bestimmt.

• Trocknen Sie keine beschädigten (zerrissenen/ausgefransten) Wäschestücke mit Wattierungen oder Füllungen im Gerät.

• Wenn die Wäsche mit einem Fleckentferner gewaschen wurde, führen Sie vor Beginn des Trockengangs einen zusätzlichen Spülgang durch. 40 DEUTSCH• Trocknen Sie nur Textilien, die für den Trockner geeignet sind. Beachten Sie die Waschhinweise auf dem Textiletikett.

• Das Kondensat/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.

• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.

• Trocknen Sie keine tropfnassen Wäschestücke im Gerät.

2.4 Innenbeleuchtung

WARNUNG! Verletzungsgefahr!

• Sichtbare LED-Abstrahlung; vermeiden Sie es, direkt in den Lichtstrahl zu blicken.

• Für den Austausch der Innenbeleuchtung wenden Sie sich an den autorisierten Kundendienst.

2.5 Reinigung und Pflege

WARNUNG! Andernfalls besteht Verletzungsgefahr und das Gerät könnte beschädigt werden. Warnung: Brandgefahr/Endzündbare Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Reinige das Gerät nicht mit Wasserspray oder Dampf.

• Reinige das Gerät mit einem feuchten, weichen Lappen. Verwende ausschließlich Neutralreiniger. Verwende keine Scheuermittel, Scheuerschwämme, scharfe Reinigungsmittel oder Metallgegenstände.

• Gehen Sie bei der Reinigung des Geräts vorsichtig vor, um das Kühlsystem nicht zu beschädigen.

WARNUNG! Risiko von Schäden am Gerät.

• Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

WARNUNG! Verletzungs- und Erstickungsgefahr. Warnung: Brandgefahr/Gefahr von Sachschäden und Schäden am Gerät.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Das Gerät enthält brennbares Gas (R290). Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließen. DEUTSCH 41• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

3. PRODUKTBESCHREIBUNG

Einstellbare Füße Für eine einfachere Beladung und Montage lässt sich der Türanschlag wechseln. (Siehe die separate Broschüre). 42 DEUTSCH00000000 00A Mod. xxxxxxxxx000V ~ 00Hz 0000 W910000000 Prod.No. A B C D Das Typenschild zeigt: A. Modellbezeichnung B. Produktnummer C. elektrische Nennwerte D. Seriennummer

Programmwahlschalter

Ein/Aus Taste mit auto-off Funktion

DEUTSCH 43Symbol auf dem Display Beschreibung des Symbols Zykluszeit-Anzeige Maximale Beladung

Auswahl beenden (bis zu 24 Std.) Knitterschutz Option eingeschaltet Signal aus Kindersicherung ein

Trockengradoption: bügeltrocken, schranktrocken, extratrocken Trockenzeit Option eingeschaltet Anzeige: Wasserbehälter entleeren Anzeige: Filter reinigen Anzeige: Kondensator prüfen ECO Modus Trocknen Anzeige: Trocknungsphase Anzeige: Kühlphase Anzeige: Knitterschutzphase Fertig In Option eingeschaltet ProSense-Anzeige Anzeige: Maximale Beladung überschritten

Eigenschaften / Pflegesymbol

MixDry 5,0 kg Entwickelt für das routinemäßige Trocknen dessen, was Sie ohne Sortierung waschen. Trocknet gleichmäßig Kleidung aus Baumwol‐ le, einer Baumwoll-Synthetikmischung und Synthetikgewebe.

Baumwolle Eco 8,0 kg Baumwollgewebeprogramm, das für maximale Energieeinsparung ausgelegt ist.

Eigenschaften / Pflegesymbol

Baumwolle 8,0 kg Programm für weiße und farbige Baumwoll‐ stoffe. Die Standardeinstellung ist der Tro‐ ckenheitsgrad „Schranktrocken“.

Pflegeleicht 4,0 kg Mischgewebe mit überwiegend synthetischen Fasern wie Polyester, Polyamid usw.

Feinwäsche 2,0 kg Empfohlen für allgemein empfindliche Stoffe wie Viskose, Rayon, Acryl und deren Mischun‐ gen.

Wolle 1,0 kg Trocknet sanft maschinen- und handwaschbare Wollsachen. Neh‐ men Sie die Wäsche unmittelbar nach Abschluss des Programms aus dem Gerät. Das Trockenprogramm für Wolle dieser Maschine wurde von The Woolmark Company für das Trocknen von Kleidungsstücken aus Wolle mit der Kennzeichnung „Handwäsche“ zugelassen, voraus‐ gesetzt, dass die Kleidungsstücke entsprechend den Anweisun‐ gen des Herstellers dieser Maschine getrocknet werden. Beach‐ ten Sie zu Waschanleitungen das Etikett des Kleidungsstücks. M2001 Das Woolmark-Symbol ist in vielen Ländern ein Prüfzeichen. Seide 0,5 kg Bewahrt die Passform empfindlicher maschi‐ nen- und handwaschbarer Seidenkleidung und minimiert Falten durch schonende Warm‐ luft und sanfte Bewegungen.

Bettwäsche XL 4,5 kg Trocknet bis zu drei Bettwäsche-Sets gleich‐ zeitig. Minimiert das Verknoten und Verhed‐ dern großer Wäschestücke und sorgt dafür, dass jede Bettwäsche gleichmäßig und ohne nasse Flecken getrocknet wird.

Outdoor 2,0 kg Erhält die Funktionalität von Outdoorbeklei‐ dung aus technischen Textilien und stellt die wasserabweisenden Eigenschaften von was‐ serdichten Jacken und Shell-Jacken mit he‐ rausnehmbarem Innenfutter (geeignet zum Trocknen im Wäschetrockner) wieder her.

DEUTSCH 45Programme Beladung

Eigenschaften / Pflegesymbol

Hygiene 5,0 kg Trocknet und desinfiziert Ihre Kleidungsstücke und andere Gegenstände, wobei die Tempe‐ ratur über 60 °C im Laufe der Zeit aufrechter‐ halten wird und 99,9 % der Bakterien und Vi‐ ren entfernt werden

Hinweis: Dieser Zyklus sollte nur für nasse Gegenstände verwendet werden. Nicht geeig‐ net für empfindliche Gegenstände.

Daunen 3,0 kg Sorgt für die richtige Trocknung der Innenteile von Einzel- oder Doppelbettdecken, Kopfkis‐ sen und Steppdecken.

Sportwäsche 4,0 kg Trocknet Sportbekleidung aus synthetischen Fasern wie Polyester, Elasthan-Mischungen und Polyamid.

Das maximale Gewicht bezieht sich auf trockene Wäschestücke.

Die Bedeutung der Pflegekennzeichen finden Sie im Kapitel TÄGLICHE VERWENDUNG: Vorbereitung der Wä‐ sche.

Die Auswahl des Programms Baumwolle ECO in Kombination mit Schranktrocken Trockengrad ist das „Standard Baumwollprogramm“ gemäß EU-Kommissionsverordnung Nr. 392/2012. Es eignet sich für das Trocknen von nasser Baumwollwäsche und ist das effektivste Programm in Bezug auf Energieverbrauch für das Trocknen von nasser Baumwollwäsche.

Getestet auf Candida Albicans, MS2 Bacteriophage und Escherichia Coli in externen Tests, die 2021 von der Swissatest Testmaterialien AG durchgeführt wurden (Testbericht Nr. 20212038).

5.1 Programme und Kompatibilität Optionsauswahl

Trocken‐ grad Trocken‐ zeit Knitter‐ schutz Leise Auffri‐ schen MixDry Baumwolle Eco Baumwolle Pflegeleicht Feinwäsche

Trocken‐ grad Trocken‐ zeit Knitter‐ schutz Leise Auffri‐ schen Bettwäsche XL

Zusätzlich zum Programm können Sie eine oder mehrere Optionen auswählen.

Siehe Kapitel OPTIONEN:Trockenzeit zumWolle-Programm

5.2 Daten zum Verbrauch

Die angegebenen Werte werden unter Laborbedingungen mit den dazugehörigen Nor‐ men gewonnen. Verschiedene Parameter können die Werte verändern, zum Beispiel: die Menge der Wäsche, die Art der Wäsche und die Umgebungsbedingungen. Der anfängli‐ che Feuchtigkeitsgehalt der Wäsche, die Wasserqualität, die Netzspannung und Ände‐ rungen an der Standardeinstellung eines Programms können sich ebenfalls auf den Energieverbrauch und die Dauer des Trockenprogramms auswirken. Programm Geschleudert bei / Restfeuchtig‐ keit Trockenzeit

Pflegeleicht 4,0 kg Schranktrocken 1200 U/min / 40% 71 Min. 0,51 kWh 800 U/min / 50% 87 Min. 0,65 kWh Für Teilbeladung ist die Programmdauer kürzer und das Gerät verbraucht weniger Energie. Unpassende Umgebungstemperatur und/oder schwach geschleuderte Wäsche können die Programmdauer ver‐längern und den Energieverbrauch erhöhen.

Diese Option ermöglicht Ihnen den erforderlichenTrockengrad einzustellen. Sie können das Niveauden Trockengrad wählen:bügelfertig - Bügeltrockene Stufeschrankfertig - SchranktrockeneStufe schrankfertig - Extratrockene Stufe - Voreinstellung des Programms

Für: Die Programme Baumwolle, Bettwäsche XL, Pflegeleicht und MixDry. Damit kann die Dauer des Trockenprogramms von min. 10 Minuten bis max. 2 Stunden (in Schritten von 10 Minuten) eingestellt werden. Wenn diese Option auf die höchste Stufe gestellt wird, erlischt die Beladungsanzeige. Das Programm dauert so lange wie die eingestellte Trocknungszeit, unabhängig von der Wäschemenge und ihrer Feuchtigkeit.

EMPFEHLUNG FÜR DIE ZEITWAHL

Bis zu 10 Min. Nur kühle Luft (keine Heizung)

EMPFEHLUNG FÜR DIE ZEITWAHL

40 Min.Zusätzliche Trocknungszeit zur Verbes‐serung des Trockenergebnisses nachvorherigem Trocknungsprogramm.> 40 Min.Vollständiges Trocknen einer kleinenWäschemenge bis zu 4 kg, gut ge‐schleudert (>1200 U/min). Trockenzeit beim Wolle Programm Option verfügbar für das Wolle-Programm zur Einstellung des Trockengrads auf eine höhere oder niedrigere Stufe.

Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf bis zu 120 Minuten. Nach der Trocknungsphase dreht sich die Trommel in kurzen Abständen, damit die Wäsche knitterfrei bleibt. Während der Knitterschutzphase kann Wäsche entnommen werden.

Der Geräuschpegel wird reduziert, ohne die Trockenqualität zu beeinträchtigen. Dabei verlängert sich die Programmdauer.

Auffrischen von Textilien nach längerer Lagerung. Die maximale Beladung darf 1 kg nicht überschreiten. 48 DEUTSCH6.6 Signal Das akustische Signal ertönt bei folgenden Anlässen:

• beim Start und am Ende der Knitterschutzphase. Das akustische Signal ist standardmäßig immer eingeschaltet. Mit dieser Option können Sie den Ton aktivieren oder deaktivieren. Signal Option aus:

1. Schalten Sie den Wäschetrockner ein.

2. Wählen Sie eines der verfügbaren

3. Halten Sie die Auffrischen Taste etwa 3

Sekunden lang gedrückt. Das Symbol erscheint im Display.

4. Berühren Sie zum Einschalten die obige

Taste Signal erneut, bis das Symbol erlischt.

Diese Option ermöglicht die Auswahl der Zeit, zu welcher ein Programm beendet werden soll. Nach der Aktivierung wartet die Maschine auf den richtigen Moment, um mit dem Trocknungsprozess zu beginnen. Fertig In Zeit ist die Summe aus Warte- und Trocknungszeit. So stellen Sie die Option Fertig In ein:

1. Stellen Sie das Trockenprogramm und

2. Berühren Sie Fertig In wiederholt, bis das

Display die gewünschte Zeit anzeigt, innerhalb derer das Programm beendet werden soll (z. B. , wenn das Programm innerhalb von 12 Stunden beendet werden muss).

3. Berühren Sie die Taste Start/Pause. Die

Trommel beginnt sich zu drehen, um die ProSense Schätzung durchzuführen, falls dies im ausgewählten Programm vorgesehen ist.

4. Das Gerät startet den Countdown bis

zum Programmende und das Programm beginnt, um zum richtigen Zeitpunkt zu enden.

7. VOR DER ERSTEN INBETRIEBNAHME

Die hinteren Trommelverriegelungen werden automatisch entfernt, wenn der Trockner zum ersten Mal eingeschaltet wird. Es können Geräusche zu hören sein. Entriegeln der hinteren Trommelverriegelungen:

1. Schalten Sie das Gerät ein.

2. Stellen Sie ein beliebiges Programm ein.

3. Drücken Sie die Taste Start/Pause.

Die Trommel beginnt zu drehen. Die hinteren Trommelverriegelungen werden automatisch deaktiviert. DEUTSCH 49Bevor Sie das Gerät zum Trocknen von Wäsche benutzen:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.

• Starten Sie ein 1-Std.-Programm mit feuchter Wäsche. Zu Beginn eines Trockengangs (in den ersten 3 - 5 Min.) ist der Geräuschpegel möglicherweise etwas höher. Die Ursache ist der Kompressoranlauf. Dies ist normal bei Geräten mit Kompressoren, wie Kühlschränken und Gefriergeräten.

7.1 Ungewöhnlicher Geruch

Das Gerät ist zu voll beladen. Nach dem Auspacken des Geräts entsteht ein ungewöhnlicher Geruch. Dieser ist bei brandneuen Geräten normal. Das Gerät besteht aus mehreren verschiedenen Materialien, die zusammengenommen einen ungewöhnlichen Geruch erzeugen können. Im Laufe der Zeit, nach wenigen Trocknungszyklen, verflüchtigt sich der ungewöhnliche Geruch.

Während des Trocknungsprogramms können zu verschiedenen Zeiten unterschiedliche Geräusche zu hören sein. Diese Betriebsgeräusche sind völlig normal. Der Kompressor ist eingeschaltet. Brrrr Die Trommel dreht sich. Die Lüfter sind eingeschaltet. Die Pumpe fördert das Kondenswasser in den Tank.

50 DEUTSCH8. TÄGLICHER GEBRAUCH

8.1 Vorbereiten der Wäsche

Sehr oft ist die Wäsche nach dem Waschgang verheddert und ineinander verwickelt. Das Trocknen von verhedderter und verwickelter Kleidung ist ineffizient. Um einen korrekten Luftstrom und eine gleichmäßige Trocknung zu gewährleisten, wird empfohlen, die Kleidungsstücke nacheinander auszuschütteln und in den Wäschetrockner zu laden. Zur Sicherstellung eines ordnungsgemäßen Trocknungsprozesses:

• Schließen Sie die Reißverschlüsse.

• Schließen Sie Bettbezüge.

• Trocknen Sie keine Krawatten oder lose Bänder (z.B. von Schürzen). Binden Sie sie zusammen, bevor Sie ein Programm starten.

• Entfernen Sie alle Gegenstände aus den Taschen.

• Drehen Sie Kleidungsstücke mit einem Innenfutter aus Baumwolle auf links. Das Baumwollfutter muss nach außen zeigen.

• Stellen Sie ein Programm ein, dass sich für die Wäscheart eignet.

• Mischen Sie nicht helle mit dunklen Textilien.

• Achten Sie auf die Auswahl von geeigneten Programmen für Baumwolle, Trikotwäsche und Strickwaren, um das Einlaufen der Wäsche zu verringern.

• Überschreiten Sie nicht die maximale Beladungsmenge, die im Kapitel Programmübersicht oder auf dem Display angegeben ist.

• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Beachten Sie das Pflegeetikett der Textilien.

• Trocknen Sie nicht große und kleine Wäschestücke zusammen. Kleine Wäschestücke können sich in den großen verfangen und werden nicht getrocknet.

• Schütteln Sie die großen Kleidungsstücke und Textilien aus, bevor Sie sie in den Wäschetrockner legen. So vermeiden Sie feuchte Stellen in den Wäschestücken nach dem Trockengang. Pflegeetikett Beschreibung Die Wäsche ist trocknergeeignet. Die Wäsche kann bei höheren Temperaturen getrocknet werden. Die Wäsche darf nur bei niedrigeren Temperaturen getrocknet werden. Die Wäsche ist nicht trocknergeeignet.

8.2 Einfüllen der Wäsche

VORSICHT! Achten Sie darauf, dass die Wäsche nicht zwischen der Tür und der Gummidichtung eingeklemmt ist. DEUTSCH 511. Ziehen Sie die Gerätetür auf.

2. Füllen Sie die Wäsche Stück für Stück

3. Schließen Sie die Gerätetür.

8.3 Einschalten des Geräts

Einschalten des Geräts: Drücken Sie die Ein/Aus-Taste. Wenn das Gerät eingeschaltet ist, erscheinen einige Anzeigen auf dem Display.

8.4 Funktion auto-off

Um den Energieverbrauch zu verringern, schaltet die Funktion auto-off das Gerät in den folgenden Fällen automatisch aus:

• Wenn das Sensorfeld Start/Pause nicht innerhalb von 5 Minuten berührt wird.

• 5 Minuten nach Programmende. Drücken Sie zum Einschalten des Geräts die Taste Ein/Aus. Wenn das Gerät eingeschaltet ist, erscheinen einige Anzeigen auf dem Display.

8.5 Einstellen eines Programms

Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Das Display zeigt die ungefähre Programmdauer an. Die tatsächliche Trockenzeit hängt von der Art der Beladung (Menge und Zusammensetzung), der Raumtemperatur und der Feuchtigkeit der Wäsche nach der Schleuderphase ab.

Sie können zusätzlich zum Programm eine oder mehr Optionen einstellen.

Drücken Sie die entsprechende Taste, um die Option ein- oder auszuschalten. Das Symbol de Option erscheint auf dem Display und die Kontrolllampe über der Taste leuchtet.

8.7 Option Kindersicherung

Die Kindersicherung kann eingeschaltet werden, um zu verhindern, dass Kinder mit 52 DEUTSCHdem Gerät spielen. Die Kindersicherung sperrt alle Tasten sowie den Programmwahlschalter (diese Option sperrt nicht die Taste Ein/Aus). Einschalten der Kindersicherung:

• Bevor Sie die Taste Start/Pause berühren - das Gerät startet nicht

• Nachdem Sie die Taste Start/Pause berührt haben - die Programm- und Optionsauswahl ist ausgeschaltet. Aktivierung der Kindersicherungsoption:

1. Schalten Sie den Wäschetrockner ein.

2. Wählen Sie eines der verfügbaren

3. Halten Sie die Knitterschutz Taste etwa

3 Sekunden lang gedrückt. Das Symbol erscheint im Display.

4. Berühren Sie zum Ausschalten der

Kindersicherung obige Taste erneut, bis das Symbol erlischt.

8.8 Starten eines Programms

So starten Sie das Programm: Berühren Sie die Taste Start/Pause. Das Gerät startet und die Kontrolllampe über der Taste blinkt nicht mehr, sondern leuchtet konstant.

Beladungserkennung Die ProSense ProSense-Technologie ermittelt die Wäschemenge und berechnet die Programmdauer. Nach der Einstellung eines Trockenprogramms leuchtet das Symbol im Display, wenn das Programm es unterstützt. Mit Berühren der Taste Start/Pause beginnt das ProSense mit der Messung der Lademenge:

1. Das Gerät erkennt die Beladung in der

ersten Minute: Die Anzeige blinkt, die Balken unter dem Symbol bewegen sich vor und zurück und die Trommel dreht sich kurz.

2. Wenn sich die Trommel nicht mehr dreht,

zeigt das Display die neue Programmdauer an, die sich nach der festgestellten Beladung richtet. Die Anzahl der Balken von 1 bis 4 stellt die geschätzte Beladungsmenge dar. 4 Balken stellen die maximale Beladungsmenge für das ausgewählte Programm dar. Bei einer Überlastung der Trommel leuchtet die Anzeige für die maximale Beladung erneut auf und die Anzeige blinkt. In diesem Fall können Sie während dieser 30 Sekunden die Tür des Geräts öffnen und die überzähligen Kleidungsstücke entfernen. Berühren Sie nach der Entnahme die Start/Pause Taste, um das Programm erneut zu starten. Wird die Wäschemenge nicht verringert, startet das Programm trotzdem. In diesem Fall können keine optimalen Ergebnisse garantiert werden.

8.10 Programmänderung

Ändern eines Programms:

1. Drücken Sie zum Ausschalten des Geräts

die Taste Ein/Aus. DEUTSCH 532. Drücken Sie zum Einschalten des Geräts nochmals die Taste Ein/Aus .

3. Wählen Sie ein neues Programm.

Reinigen Sie das Sieb und leeren Sie den Wasserbehälter nach jedem Trockenprogramm. (Siehe Kapitel REINIGUNG UND PFLEGE) Nach Abschluss des Trockenprogramms erscheint das Symbol im Display. Ist die Option Signal eingeschaltet, ertönt etwa eine Minute lang eine akustische Signalfolge. Wenn Sie das Gerät nicht ausschalten, startet die Knitterschutzphase (nicht bei allen Programmen). Das blinkende Symbol zeigt an, dass die Knitterschutzphase durchgeführt wird. Während dieser Phase kann Wäsche entnommen werden. Entnehmen der Wäsche:

1. Halten Sie zum Ausschalten des Geräts

die Taste Ein/Aus 2 Sekunden gedrückt.

2. Öffnen Sie die Tür des Geräts.

3. Entnehmen Sie die Wäsche.

4. Schließen Sie die Gerätetür.

Mögliche Ursachen für unbefriedigende Trocknungsergebnisse:

• Der standardmäßig eingestellte Trockengrad ist ungeeignet. Siehe Kapitel Einstellen des standardmäßigen Trockengrads

• Die Raumtemperatur ist zu niedrig oder zu hoch. Die optimale Raumtemperatur liegt zwischen 18 °C und 25 °C.

8.12 Trommellicht leuchtet

Halten Sie die Leise Taste etwa 3 Sekunden lang gedrückt. Das Licht in der Trommel leuchtet.

8.13 Mögliche Ursachen für

unbefriedigende Trocknungsergebnisse:

• Der Filter ist verstopft. Ein verstopfter Filter macht die Trocknung unwirtschaftlich.

• Die Lüftungsschlitze sind verstopft.

• Der Feuchtigkeitssensor ist verschmutzt.

• Die Trommel ist verschmutzt.

• Der standardmäßig eingestellte Trockengrad ist ungeeignet. Siehe Kapitel Einstellen des standardmäßigen Trockengrads

• Die Raumtemperatur ist zu niedrig oder zu hoch. Die optimale Raumtemperatur liegt zwischen 18 °C und 25 °C.

9. TIPPS UND HINWEISE

• Die Wäsche vor dem Trocknen ausreichend schleudern.

• Überschreiten Sie nicht die in der Programmübersicht aufgeführten Füllmengen.

• Reinigen Sie das Sieb nach jedem Trockengang.

• Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.

• Das Wasser aus dem Wasserbehälter kann zum Bügeln der Wäsche verwendet werden. Sie müssen zuerst das Wasser filtern, um die restlichen Textilfasern zu entfernen (hierfür eignet sich ein einfacher Kaffeefilter).

• Verstellen Sie nicht die Lüftungsschlitze am Boden des Geräts. 54 DEUTSCH• Stellen Sie sicher, dass der Aufstellungsort des Geräts gut belüftet ist.

standardmäßigen Trockengrads Ändern des standardmäßigen Trockengrads:

1. Schalten Sie das Gerät ein.

2. Wählen Sie eines der verfügbaren

3. Halten Sie die Tasten Trockenzeit und

Knitterschutz gleichzeitig gedrückt. Das Display zeigt eines der folgenden Symbole an: - Höchster Trockengrad - Stärkerer Trockengrad - Standardmäßiger Trockengrad

4. Berühren Sie die Taste Start/Pause

wiederholt, bis der gewünschte Trockengrad angezeigt wird. Trockengrad Symbol im Display Höchster Tro‐ ckengrad Stärkerer Tro‐ ckengrad Standardmäßi‐ ger Trockengrad

5. Halten Sie zum Speichern der Einstellung

die Tasten Trockenzeit und Knitterschutz gleichzeitig etwa 2 Sekunden gedrückt.

Behälteranzeige Die Anzeige des Wasserbehälters ist werkseitig eingeschaltet. Sie leuchtet am Ende des Trockenprogramms oder während des Programms, wenn der Wasserbehälter voll ist. Wenn der Bausatz zur Ableitung des Kondenswassers installiert ist, wird das Wasser automatisch abgepumpt und die Anzeige kann ausgeschaltet werden. Deaktivieren der Anzeige:

1. Schalten Sie das Gerät ein.

2. Wählen Sie eines der verfügbaren

3. Halten Sie die Tasten Leise und

Auffrischen gleichzeitig gedrückt. Eine von 2 Konfigurationen ist möglich:

• Die Anzeige Behälter: ist eingeschaltet, wenn das Symbol leuchtet - die Anzeige des Wasserbehälters ist dauerhaft eingeschaltet

• Die Anzeige Behälter: ist ausgeschaltet, wenn das Symbol leuchtet - die Anzeige des Wasserbehälters ist dauerhaft ausgeschaltet

9.4 Betriebsstundenzähler

Diese Funktion bietet die Möglichkeit, die Gesamtbetriebsdauer des Geräts in Stunden anzuzeigen, und zwar ab dem Zeitpunkt des ersten Einschaltens des Geräts. Es wird die tatsächliche Laufzeit der Programme angezeigt (ohne Pausen und verzögerten Start). Um diesen Wert anzuzeigen, gehen Sie wie folgt vor:

1. Zum Einschalten des Geräts drücken Sie

2. Halten Sie die Trockengrad und

Trockenzeit Tasten einige Sekunden lang gedrückt.

3. Nach 3 Sekunden wird die

Gesamtbetriebszeit des Geräts auf dem Display angezeigt: Wenn die Betriebszeit z. B. 1276 Stunden beträgt, zeigt das Display 2 Sekunden lang den Text Hr an, danach 2 Sekunden lang 12, gefolgt von

76. Dieser Wert wird mit einer Folge von

jeweils zwei Ziffern angezeigt: Die ersten beiden Ziffern stehen für Tausender und Hunderter, die zweiten beiden Ziffern für Zehner und Einer. Um diesen Modus zu verlassen, drücken Sie entweder eine beliebige Taste, drehen Sie den Wahlschalter oder schalten Sie das Gerät aus.

9.5 Werkseinstellungen

Mit dieser Funktion können Sie die Werkseinstellungen wiederherstellen. Die DEUTSCH 55gespeicherten Optionen und Betriebsmodi werden zurückgesetzt. Um diese Option zu aktivieren, folgen Sie den folgenden Schritten:

1. Schalten Sie das Gerät durch Drücken

der Taste Ein/Aus ein.

2. Warten Sie ungefähr 8 Sekunden.

3. Halten Sie die Knitterschutz und Leise

Tasten einige Sekunden lang gedrückt.

4. Das Gerät bestätigt den Vorgang mit der

Anzeige . Sollte der Vorgang nicht funktionieren (z. B. wegen Zeitüberschreitung oder falscher Tastenkombination), schalten Sie das Gerät aus und wiederholen Sie den Vorgang von vorne.

10. REINIGUNG UND PFLEGE

10.1 Reinigen des Siebs

Am Ende jedes Programms leuchtet das Symbol Sieb im Display und Sie müssen das Sieb reinigen. Das Sieb hält die Flusen während des Trockengangs zurück. Um eine optimale Trocknungsleistung zu erzielen, reinige den Filter regelmäßig. Der verstopfte Filter verursacht einen längeren Trocknungszyklus und somit einen Anstieg des Energieverbrauchs. Reinige den Filter von Hand. Verwende bei Bedarf einen Staubsauger. VORSICHT! Verwende kein Wasser zur Reinigung des Filters. Flusen per Hand einsammeln und in den Mülleimer werfen (die Kunststofffasern nicht im Wasserkreislauf entsorgen).

1. Öffnen Sie die Tür. Ziehen Sie das Sieb

2. Drücken Sie auf den Haken, um das Sieb

zu öffnen. 56 DEUTSCH3. Entfernen Sie die Flusen von den beiden inneren Teilen des Siebs mit der Hand. Werfen Sie die Flusen in den Abfalleimer.

4. Reinigen Sie das Sieb ggf. mit einem

Staubsauger. Schließen Sie das Sieb.

5. Entfernen Sie bei Bedarf Flusen aus der

Siebaufnahme und der Dichtung. Sie können dazu einen Staubsauger verwenden. Setzen Sie das Sieb in seine Aufnahme ein.

10.2 Leeren des Wasserbehälters

Der Kondensatbehälter muss nach jedem Trockengang entleert werden. Wenn der Kondensatbehälter voll ist, stoppt das Programm automatisch. Das Symbol Behälter leuchtet im Display und Sie müssen den Behälter leeren. So leeren Sie den Behälter:

1. Ziehen Sie den Wasserbehälter heraus

und halten Sie ihn waagerecht.

Ziehen Sie die Kunststoffverbindung heraus und entleeren Sie das Wasser in ein Waschbecken.

3. Drücken Sie die Kunststoffverbindung

wieder ein uns setzen Sie den Wasserbehälter wieder in das Gerät.

4. Drücken Sie die Taste Start/Pause, um

das Programm fortzusetzen.

Display, müssen der Kondensator und sein Fach überprüft werden. Sind sie verschmutzt, reinigen Sie beide. Führen Sie diese Kontrolle mindesten alle 6 Monate durch. WARNUNG! Berühren Sie die Metalloberfläche nicht mit bloßen Händen. Verletzungsgefahr! Tragen Sie Schutzhandschuhe. Reinigen Sie vorsichtig, damit die Metalloberfläche nicht beschädigt wird. Prüfung:

1. Öffnen Sie die Tür. Ziehen Sie das Sieb

nach oben. DEUTSCH 572. Öffnen Sie die Kondensatorabdeckung.

3. Drehen Sie den Hebel, um den

Kondensatordeckel zu entriegeln.

4. Klappen Sie den Kondensatordeckel

5. Entfernen Sie nach Bedarf die Flusen aus

dem Kondensator und seinem Fach. Sie können einen Staubsauger mit dem Bürstenaufsatz verwenden.

6. Schließen Sie den Kondensatordeckel.

7. Drehen Sie den Hebel, bis er einrastet.

8. Setzen Sie den Filter wieder ein.

Feuchtigkeitssensors VORSICHT! Es besteht die Gefahr den Feuchtigkeitssensor zu beschädigen. Verwenden Sie zur Reinigung des Sensors keine Scheuermittel oder Metallschwämmchen. Um beste Trocknungsergebnisse zu erzielen, ist das Gerät mit einem Feuchtigkeitssensor aus Metall ausgestattet. Er befindet sich an der Innenseite des Türbereichs. Im Laufe der Zeit kann die Oberfläche des Sensors verschmutzen, wodurch die Trocknungsleistung beeinträchtigt wird. Wir empfehlen, den Sensor mindestens 3- oder 4-mal zu reinigen oder wenn Sie einen Verlust bei der Trockenleistung feststellen. Zur Reinigung können Sie die härtere Seite des Geschirrspülschwamms und ein wenig Essig oder Spülmittel verwenden. So reinigen Sie den Sensor:

1. Öffnen Sie die Ladetür.

2. Reinigen Sie die Oberflächen des

Feuchtigkeitssensors durch mehrmaliges Abwischen der Metalloberfläche.

10.5 Reinigen der Trommel

WARNUNG! Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. Verwenden Sie zur Reinigung der Trommelinnenfläche und der Abweiser einen 58 DEUTSCHhandelsüblichen neutralen Reiniger. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch. VORSICHT! Verwenden Sie zur Reinigung der Trommel keine Scheuermittel oder Metallschwämmchen.

10.6 Reinigen des Bedienfelds und

Gehäuses Verwenden Sie zur Reinigung des Bedienfelds und Gehäuses einen handelsüblichen neutralen Reiniger. Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch. VORSICHT! Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

10.7 Reinigen der Lüftungsschlitze

Beseitigen Sie Flusen aus dem Lüftungsgitter mit einem Staubsauer.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie zunächst selbst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst. WARNUNG! Schalten Sie das Gerät vor der Überprüfung aus. Bei größeren Störungen ertönt ein akustisches Signal, das Display zeigt einen Fehlercode an und die Start/Pause-Taste blinkt möglicherweise kontinuierlich: Fehlercode Mögliche Ursache Problembehebung E50 Der Gerätemotor ist überlastet. Zu viel Wäsche oder Wäsche hat sich in der Trommel verfangen. Das Programm wurde nicht abgeschlossen. Nehmen Sie die Wäsche aus der Trommel, stellen Sie das Programm ein und starten Sie es neu. E90 oder E91 Interner Fehler. Keine Kommunikation zwi‐ schen den elektronischen Bauteilen des Geräts. Das Programm wurde nicht ordnungsge‐ mäß beendet oder der Betrieb zu früh unter‐ brochen. Schalten Sie das Gerät aus und wieder ein. Erscheint der Fehlercode erneut, wenden Sie sich an den autorisierten Kundenser‐ vice. DEUTSCH 59Fehlercode Mögliche Ursache Problembehebung EH0 Die Netzspannungsversorgung schwankt. Zeigt das Gerät EH0 an, warten Sie, bis die Netzspannung stabil ist, und drücken Sie dann auf Start. Wenn das Gerät das Pro‐ gramm ohne jegliche Anzeige anhält, drü‐ cken Sie Programmstart. Wenn die War‐ nung erscheint, überprüfen Sie die Funkti‐ onsfähigkeit des Netzkabels / der Netz‐ steckdose oder die Netzspannung. Werden andere Fehlercodes im Display angezeigt, dann schalten Sie das Gerät aus und wieder ein. Tritt das Problem weiterhin auf, dann wenden Sie sich an den autorisierten Kundendienst. Falls ein anderes Problem mit dem Wäschetrockner auftritt, finden Sie in der folgenden Tabelle mögliche Lösungen.

11.2 Problembehebung

Störung Mögliche Ursache Problembehebung Der Wäschetrockner funktioniert nicht. Der Wäschetrockner ist nicht an die Strom‐ versorgung angeschlossen. Stecken Sie den Stecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausin‐ stallation. Die Tür ist offen. Schließen Sie die Tür. Die Ein/Aus-Taste wurde nicht gedrückt. Drücken Sie die Ein/Aus-Taste. Die Start/Pause-Taste wurde nicht berührt. Berühren Sie die Taste Start/Pause. Das Gerät befindet sich im Standby-Modus. Drücken Sie die Ein/Aus-Taste. Nicht zufriedenstel‐ lendes Trocknungs‐ ergebnis. Es wurde ein falsches Programm einge‐ stellt. Wählen Sie ein geeignetes Programm.

Das Sieb ist verstopft. Reinigen Sie den Filter.

Trockengrad wurde auf eingestellt Bü‐ geltrocken

Stellen Sie die Option Trockengrad auf eine höhere Stufe. Das Gerät war überladen. Überschreiten Sie nicht die maximale Füll‐ menge. Die Lüftungsschlitze sind verstopft. Reinigen Sie die Lüftungsschlitze am Boden des Geräts. Schmutz auf dem Feuchtigkeitssensor in der Trommel. Reinigen Sie die vordere Oberfläche der Trommel. Der Trockengrad war nicht auf die ge‐ wünschte Stufe eingestellt. Stellen Sie den Trockengrad ein.

Der Kondensator ist verstopft. Reinigen Sie den Kondensator.

60 DEUTSCHStörung Mögliche Ursache Problembehebung Die Einfülltür schließt nicht Das Sieb ist nicht eingerastet. Setzen Sie das Sieb in die richtige Position ein. Zwischen der Tür und der Dichtung ist Wä‐ sche eingeklemmt. Entfernen Sie die eingeklemmten Wäsche‐ stücke und schließen Sie die Tür. Es ist nicht möglich, das Programm oder die Option zu än‐ dern. Nach dem Programmstart kann das Pro‐ gramm oder die Option nicht geändert wer‐ den. Schalten Sie den Wäschetrockner aus und wieder ein. Ändern Sie bei Bedarf das Pro‐ gramm oder die Option. Es kann keine Opti‐ on gewählt werden. Es ertönt ein akusti‐ sches Signal. Die Option, die Sie einschalten möchten, lässt sich nicht mit dem ausgewählten Pro‐ gramm kombinieren. Schalten Sie den Wäschetrockner aus und wieder ein. Ändern Sie bei Bedarf das Pro‐ gramm oder die Option. Die Trommelbe‐ leuchtung funktio‐ niert nicht. Defekte Trommellampe. Wenden Sie sich zum Austausch der Trom‐ mellampe an das Kundenservicezentrum. Auf dem Display er‐ scheint eine uner‐ wartete Dauer. Die Dauer des Trockenprogramms wird ent‐ sprechend der Wäschemenge und der Restfeuchte berechnet. Dies geschieht automatisch - das Gerät funktioniert ordnungsgemäß. Ein Programm ist in‐ aktiv. Der Wasserbehälter ist voll. Leeren Sie den Wassertank und drücken Sie die Start/Pause-Taste.

Das Trockenpro‐ gramm ist zu kurz. Die Wäschemenge ist nicht ausreichend. Wählen Sie ein Programm. Der Zeitwert muss mit der Waschladung übereinstim‐ men. Wir empfehlen für ein Wäschestück oder eine kleine Wäschemenge kurze Tro‐ ckenzeiten einzustellen. Die Wäsche ist zu trocken. Wählen Sie ein geeignetes Zeitprogramm oder einen höheren Trockengrad (z. B. Extratrocken

Das Trockenpro‐ gramm ist zu lang

Das Sieb ist verstopft. Reinigen Sie den Filter. Das Gerät ist überladen. Überschreiten Sie nicht die maximale Füll‐ menge. Die Wäsche wurde nicht genug geschleu‐ dert. Schleudern Sie die Wäsche gut in der Waschmaschine. Zu niedrige oder zu hohe Raumtemperatur - dies ist keine Gerätestörung. Stellen Sie sicher, dass die Raumtempera‐ tur mehr als +5 °C und weniger als +35 °C beträgt. Die optimale Raumtemperatur für die besten Trocknungsergebnisse liegt zwi‐ schen 18 °C und 25 °C.

Folgen Sie der Programmbeschreibung — siehe Kapitel PROGRAMME.

PFLEGE UND REINIGUNG

Nur Trockner mit dieser Trockengrad Option.

Siehe Kapitel TIPPS UND HINWEISE.

Hinweis: Nach maximal 5 Stunden wird der Trockengang automatisch abgebrochen. DEUTSCH 6111.3 Mögliche Ursachen für unbefriedigende Trocknungsergebnisse:

• Der Filter ist verstopft. Ein verstopfter Filter macht die Trocknung unwirtschaftlich.

• Die Lüftungsschlitze sind verstopft.

• Der Feuchtigkeitssensor ist verschmutzt.

• Die Trommel ist verschmutzt.

• Der standardmäßig eingestellte Trockengrad ist ungeeignet. Siehe Kapitel Einstellen des standardmäßigen Trockengrads

• Die Raumtemperatur ist zu niedrig oder zu hoch. Die optimale Raumtemperatur liegt zwischen 18 °C und 25 °C.

12. TECHNISCHE DATEN

Höhe x Breite x Tiefe 850 x 596 x 638 mm (maximal 663 mm)Max. Tiefe bei geöffneter Gerätetür 1108 mmMax. Breite bei geöffneter Gerätetür 958 mmEinstellbare Höhe 850 mm (+ 15 mm - Fußeinstellung)Trommelvolumen 118 lMaximale Beladung 8,0 kgSpannung 230 VFrequenz 50 HzSchallleistungspegel 65 dBGesamtleistung 700 WEnergieeffizienzklasse A+++Energieverbrauch beim Standard-Baumwollprogrammbei voller Beladung. 1,49 kWhEnergieverbrauch beim Standard-Baumwollprogrammbei Teilbeladung. 0,81 kWhJährlicher Energieverbrauch 176,5 kWhLeistungsaufnahme im Ein-Zustand 0,05 WLeistungsaufnahme im Aus-Zustand 0,05 WEinsatzart HaushaltZulässige Umgebungstemperatur + 5 °C bis + 35 °CSchutzgrad gegen das Eindringen von festen Partikelnund Feuchtigkeit, der durch die Schutzabdeckung ge‐währleistet wird, außer wenn die Niederspannungsaus‐stattung nicht vor Feuchtigkeit geschützt ist IPX4 Gasbezeichnung R290 62 DEUTSCHGewicht 0,149 kg Gemäß EN 61121. 8,0 kg Baumwolle, geschleudert bei 1000 U/min. Gemäß EN 61121. 4,0 kg Baumwolle, geschleudert bei 1000 U/min. Jährlicher Energieverbrauch in kWh auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwoll‐programm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leis‐tungsaufnahme. Der tatsächliche Energieverbrauch je Programm hängt von der Verwendung des Geräts ab (VER‐ORDNUNG (EU) Nr. 392/2012). Gemäß EN 61121. Die in der obigen Tabelle angegebenen Informationen entsprechen der Verordnung 392/2012 der EU-Kommission zur Umsetzung der Richtlinie 2009/125/EG.

13.1 Täglicher Gebrauch

1. Drücken Sie zum Einschalten des Geräts

2. Wählen Sie das gewünschte Programm

mit dem Programmwahlschalter aus.

3. Drücken Sie zum Ein- und Ausschalten

einer Option die entsprechende Taste oder eine Tastenkombination.

4. Berühren Sie die Taste Start/Pause.

5. Das Gerät startet.

DEUTSCH 6313.2 Reinigen des Siebs

Am Ende jedes Programms leuchtet das Symbol Sieb im Display und Sie müssen das Sieb reinigen.

1. Öffnen Sie die Tür. Ziehen Sie das Sieb

2. Drücken Sie auf den Haken, um das Sieb

3. Entfernen Sie die Flusen aus den beiden

inneren Teile des Siebs mit der Hand. Werfen Sie die Flusen in den Abfalleimer.

Eigenschaften / Pflegesymbol , , MixDry 5,0 kgEntwickelt für das routinemäßige Trocknen dessen, was Sie ohneSortierung waschen. Trocknet gleichmäßig Kleidung aus Baumwol‐le, einer Baumwoll-Synthetikmischung und Synthetikgewebe. Baumwolle Eco8,0 kgBaumwollgewebeprogramm, das für maximale Energieeinsparungausgelegt ist.Baumwolle 8,0 kgProgramm für weiße und farbige Baumwollstoffe. Die Standardein‐stellung ist der Trockenheitsgrad „Schranktrocken“.Pflegeleicht 4,0 kgMischgewebe mit überwiegend synthetischen Fasern wie Polyes‐ter, Polyamid usw.Feinwäsche 2,0 kgEmpfohlen für allgemein empfindliche Stoffe wie Viskose, Rayon,Acryl und deren Mischungen. Wolle1,0 kgTrocknet sanft maschinen- und handwaschbare Wollsachen. Neh‐men Sie die Wäsche unmittelbar nach Abschluss des Programmsaus dem Gerät.Seide 0,5 kgBewahrt die Passform empfindlicher maschinen- und handwasch‐barer Seidenkleidung und minimiert Falten durch schonendeWarmluft und sanfte Bewegungen.Bettwäsche XL 4,5 kgTrocknet bis zu drei Bettwäsche-Sets gleichzeitig. Minimiert dasVerknoten und Verheddern großer Wäschestücke und sorgt dafür,dass jede Bettwäsche gleichmäßig und ohne nasse Flecken ge‐trocknet wird. Outdoor2,0 kgErhält die Funktionalität von Outdoorbekleidung aus technischenTextilien und stellt die wasserabweisenden Eigenschaften vonwasserdichten Jacken und Shell-Jacken mit herausnehmbarem In‐nenfutter (geeignet zum Trocknen im Wäschetrockner) wieder her. 64 DEUTSCHProgramme Beladung

Eigenschaften / Pflegesymbol , , Hygiene 5,0 kg Trocknet und desinfiziert Ihre Kleidungsstücke und andere Gegen‐ stände, wobei die Temperatur über 60 °C im Laufe der Zeit auf‐ rechterhalten wird und 99,9 % der Bakterien und Viren entfernt werden

Hinweis: Dieser Zyklus sollte nur für nasse Gegenstände verwen‐ det werden. Nicht geeignet für empfindliche Gegenstände. Daunen 3,0 kg Sorgt für die richtige Trocknung der Innenteile von Einzel- oder Doppelbettdecken, Kopfkissen und Steppdecken. Sportwäsche 4,0 kg Trocknet Sportbekleidung aus synthetischen Fasern wie Polyester, Elasthan-Mischungen und Polyamid.

Das maximale Gewicht bezieht sich auf trockene Wäschestücke.

Getestet auf Candida Albicans, MS2 Bacteriophage und Escherichia Coli in externen Tests, die 2021 von der Swissatest Testmaterialien AG durchgeführt wurden (Testbericht Nr. 20212038).

14. PRODUKTDATENBLATT GEMÄSS EU-VERORDNUNG

1369/2017 Produktdatenblatt Warenzeichen Electrolux Modellkennung TWGL5E500 PNC916099549 Nennkapazität in kg 8,0 Abluft- oder Kondensationswäschetrockner Wärmetauscher Energieeffizienzklasse A+++ Energieverbrauch in kW/Jahr auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art er Nutzung des Geräts ab. 176,5 Wäschetrockner mit Automatik oder Wäschetrockner ohne Automatik Automatisch Energieverbrauch des Standard-Baumwollprogramms bei vollständiger Befüllung in kWh 1,49 Energieverbrauch des Standard-Baumwollprogramms bei Teilbefüllung in kWh 0,81 Leistungsaufnahme im Aus-Zustand in W 0,05 Leistungsaufnahme im nichtausgeschalteten Zustand in W 0,05 Dauer de unausgeschalteten Zustands in Minuten 10 Das „Standard-Baumwollprogramm“, das bei vollständiger Befüllung und Teilbe‐ füllung das Standardtrocknungsprogramm ist jenes, auf das sich die Informatio‐ nen auf dem Etikett und im Datenblatt beziehen; dieses Programm ist zum Trock‐ nen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energie‐ verbrauch für Baumwolle am effizientesten DEUTSCH 65Gewichtete Programmdauer des Standard-Baumwollprogramms bei vollständiger Befüllung und Teilbefüllung

Programmdauer des „Standard-Baumwollprogramms bei vollständiger Befüllung in Minuten

Programmdauer des „Standard-Baumwollprogramms bei vollständiger Befüllung in Minuten

Kondensationseffizienzklasse auf einer Skala von G (geringste Effizienz) bis A (höchste Effizienz)

durchschnittliche Kondensationseffizienz und des Standard-Baumwollprogramms bei vollständiger Befüllung als Prozentsatz

Durchschnittliche Kondensationseffizienz und des Standard-Baumwollpro‐ gramms bei Teilbefüllung als Prozentsatz

Gewichtete Kondensationseffizienz für das „Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung"

Schallleistungspegel in dB 65 Einbaugerät J/N Nein Die in der obigen Tabelle angegebenen Informationen entsprechen der Verordnung 392/2012 der EU-Kommission zur Umsetzung der Richtlinie 2009/125/EG.

GARANTIE Kundendienst Servicestellen Industriestrasse 10 5506 Mägenwil Le Trési 6 1028 Préverenges Via Violino 11 6928 Manno Morgenstrasse 131 3018 Bern Langgasse 10 9008 St. Gallen Am Mattenhof 4a/b 6010 Kriens Schlossstrasse 1 4133 Pratteln Comercialstrasse 19 7000 Chur Ersatzteilverkauf Industriestrasse 10, 5506 Mägenwil, Tel. [phone] Fachberatung/Verkauf Badenerstrasse 587, 8048 Zürich, Tel. [phone] Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe 66 DEUTSCHDritter und Verwendung von Nicht-Original Teilen.

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. Für die Schweiz: Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS- Sammelstellen findet sich unter www.erecycling.ch DEUTSCH 67 *136998291-A-282023
