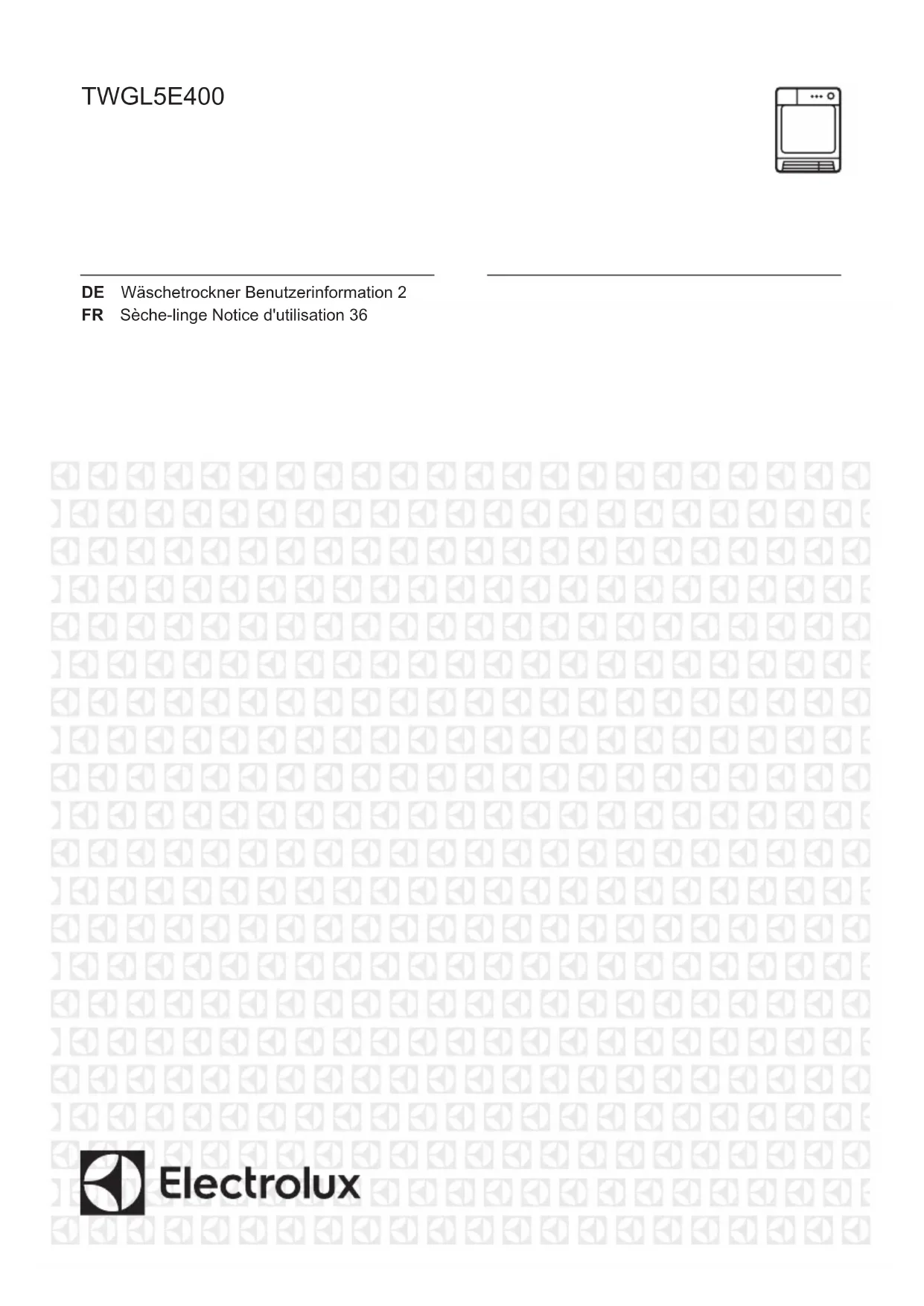

TWGL5E400 DE Wäschetrockner Benutzerinformation 2 FR Sèche-linge Notice d'utilisation 36INHALTSVERZEICHNIS

Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.electrolux.com/support Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten: www.registerelectrolux.com Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen: www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile. Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer. Die Daten finden Sie auf dem Typenschild. Warnungs-/Sicherheitshinweise Allgemeine Informationen und Empfehlungen Informationen zum Umweltschutz Änderungen vorbehalten. www.electrolux.com21. SICHERHEITSHINWEISE Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme dieses Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf. - Lesen Sie die mitgelieferte Anleitung. Warnung: Brandgefahr/Endzündbare Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

1.1 Sicherheit von Kindern und schutzbedürftigen

Personen WARNUNG! Erstickungs- und Verletzungsgefahr sowie Gefahr einer dauerhaften Behinderung.

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen.

• Kinder zwischen 3 und 8 Jahren und Personen mit schweren und komplexen Behinderungen müssen vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden. DEUTSCH 3• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

• Lassen Sie Kinder nicht mit dem Gerät spielen.

• Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn die Tür geöffnet ist.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Nehmen Sie keine technischen Änderungen am Gerät vor.

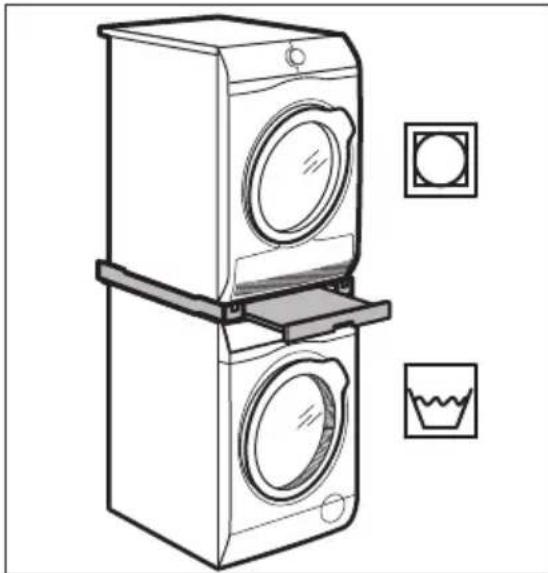

• Wenn der Wäschetrockner auf einer Waschmaschine aufgestellt wird, muss die Befestigung mithilfe des Bausatzes Wasch-Trocken-Säule erfolgen. Der Bausatz Wasch-Trocken Säule, der bei Ihrem autorisierten Lieferanten erhältlich ist, kann nur für die in der mitgelieferten Anleitung aufgeführten Geräte verwendet werden. Lesen Sie die Anleitung aufmerksam vor der Montage (siehe Montageanleitung).

• Das Gerät kann freistehend oder unter einer Küchenarbeitsplatte in einer Nische mit den entsprechenden Abmessungen montiert werden (siehe Montageanleitung).

• Das Gerät darf nicht hinter einer verschließbaren Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der gegenüberliegenden Seite aufgestellt werden, wenn dadurch eine vollständige Öffnung der Gerätetür verhindert wird.

• Die Lüftungsöffnung im Gerätesockel darf nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden. www.electrolux.com4• WARNUNG: Das Gerät darf nicht durch ein externes Schaltgerät, wie einer Zeitschaltuhr, mit Strom versorgt oder an einen Schaltkreis angeschlossen werden, der vom einem Programm regelmäßig ein- und ausgeschaltet wird.

• Stecken Sie den Netzstecker erst nach Abschluss des Montagevorgangs in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage des Geräts zugänglich ist.

• Der Raum, in dem das Gerät installiert wird, muss gut belüftet sein, damit keine Gase von offenem Feuer oder von Geräten, die mit Brennstoffen betrieben werden, in den Raum zurückströmen.

• WARNUNG: Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• WARNUNG: Achten Sie darauf, dass die Belüftungsöffnungen im Schrank, um das Gerät und in der Einbaunische nicht blockiert sind.

• WARNUNG: Beschädigen Sie nicht den Kältekreislauf.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.

• Überschreiten Sie nicht die maximale Beladungsmenge von 8,0 kg (siehe Kapitel „Programmübersicht“).

• Verwenden Sie das Gerät nicht, wenn Teile davon mit industriellen Chemikalien verschmutzt sind.

• Wischen Sie die um das Gerät ggf. angesammelten Flusen und/oder Verpackungsrückstände weg. DEUTSCH 5• Benutzen Sie das Gerät nie ohne einen Filter. Reinigen Sie den Flusenfilter vor oder nach jedem Gebrauch.

• Trocknen Sie keine ungewaschenen Wäschestücke im Wäschetrockner.

• Wäschestücke, die mit Substanzen wie zum Beispiel Speiseöl, Aceton, Alkohol, Kerosin, Fleckentfernern, Terpentin, Wachsen und Wachsentfernern verschmutzt sind, müssen vor dem Trocknen im Waschtrockner mit zusätzlichem Waschmittel gewaschen werden.

• Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummibeschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolstern dürfen nicht im Wäschetrockner getrocknet werden.

• Weichspüler oder ähnliche Produkte dürfen nur entsprechend den Herstelleranweisungen benutzt werden.

• Entfernen Sie alle Gegenstände aus der Wäsche, die eine Entzündungsquelle darstellen könnten, z. B. Feuerzeuge oder Streichhölzer.

• WARNUNG: Wenn Sie den Wäschetrockner vor dem Ende des Trockengangs anhalten müssen, entnehmen Sie sofort die gesamte Wäsche und breiten Sie diese zur Wärmeableitung aus.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

2. SICHERHEITSANWEISUNGEN

Warnung: Brandgefahr/ Endzündbare Materialien.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Installieren Sie das Gerät nicht in einer Umgebung ohne Luftaustausch Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den www.electrolux.com6Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.

• Das Gerät darf nicht an einem Ort aufgestellt oder verwendet werden, an dem die Temperatur unter 5 °C absinken oder auf über 35 °C steigen kann.

• Der Bodenbereich, auf dem das Gerät aufgestellt wird, muss eben, stabil, hitzebeständig und sauber sein.

• Stellen Sie sicher, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.

• Das Gerät muss stets in aufrechter Lage transportiert werden.

• Die Geräterückseite muss gegen eine Wand zeigen.

• Überprüfen Sie den waagrechten Stand des Geräts mit einer Wasserwaage, wenn es an seinen endgültigen Platz gestellt wird. Richten Sie es gegebenenfalls mit den Schraubfüßen entsprechend aus.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• WARNUNG: Dieses Gerät ist für die Installation/den Anschluss an einen Erdungsanschluss im Gebäude vorgesehen.

• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.

• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Fassen Sie das Netzkabel oder den Netzstecker nicht mit nassen Händen an.

WARNUNG! Verletzungs-, Stromschlag-, Brand-, Verbrennungsgefahr sowie Risiko von Schäden am Gerät. Warnung: Brandgefahr/ Endzündbare Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt (in Innenräumen) bestimmt.

• Trocknen Sie keine beschädigten (zerrissenen/ausgefransten) Wäschestücke mit Wattierungen oder Füllungen im Gerät.

• Wenn die Wäsche mit einem Fleckentferner gewaschen wurde, führen Sie vor Beginn des Trockengangs einen zusätzlichen Spülgang durch.

• Trocknen Sie nur Textilien, die für den Trockner geeignet sind. Beachten Sie die Waschhinweise auf dem Textiletikett.

• Das Kondensat/destillierte Wasser darf nicht getrunken oder für das Zubereiten von Speisen verwendet werden. Dies kann bei Mensch und Tier gesundheitliche Schäden hervorrufen.

• Setzen oder stellen Sie sich niemals auf die geöffnete Gerätetür.

• Trocknen Sie keine tropfnassen Wäschestücke im Gerät.

2.4 Innenbeleuchtung

WARNUNG! Verletzungsgefahr. DEUTSCH 7• Sichtbare LED-Abstrahlung; vermeiden Sie es, direkt in den Lichtstrahl zu blicken.

• Für den Austausch der Innenbeleuchtung wenden Sie sich an den autorisierten Kundendienst.

2.5 Reinigung und Pflege

WARNUNG! Verletzungsgefahr sowie Risiko von Schäden am Gerät. Warnung: Brandgefahr/ Endzündbare Materialien. Das Gerät enthält Propan (R290), ein brennbares Gas mit einem hohen Grad an Umweltverträglichkeit. Halten Sie Feuer- und Zündquellen vom Gerät fern. Achten Sie darauf, den Kältekreislauf, der Propan enthält, nicht zu beschädigen.

• Reinigen Sie das Gerät nicht mit Wasserspray oder Dampf.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

• Gehen Sie bei der Reinigung des Geräts vorsichtig vor, um das Kühlsystem nicht zu beschädigen.

WARNUNG! Risiko von Schäden am Gerät.

• Das Kompressorsystem des Wäschetrockners ist mit einem speziellem Mittel gefüllt, das keine Fluorchlorkohlenwasserstoffe enthält. Das System muss dicht bleiben. Eine Beschädigung des Systems kann zu einem Leck führen.

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.

• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.

WARNUNG! Verletzungs- und Erstickungsgefahr. Warnung: Brandgefahr/Gefahr von Sachschäden und Schäden am Gerät.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.

• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

• Das Gerät enthält brennbares Gas (R290). Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschließen.

• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE). www.electrolux.com83. GERÄTEBESCHREIBUNG

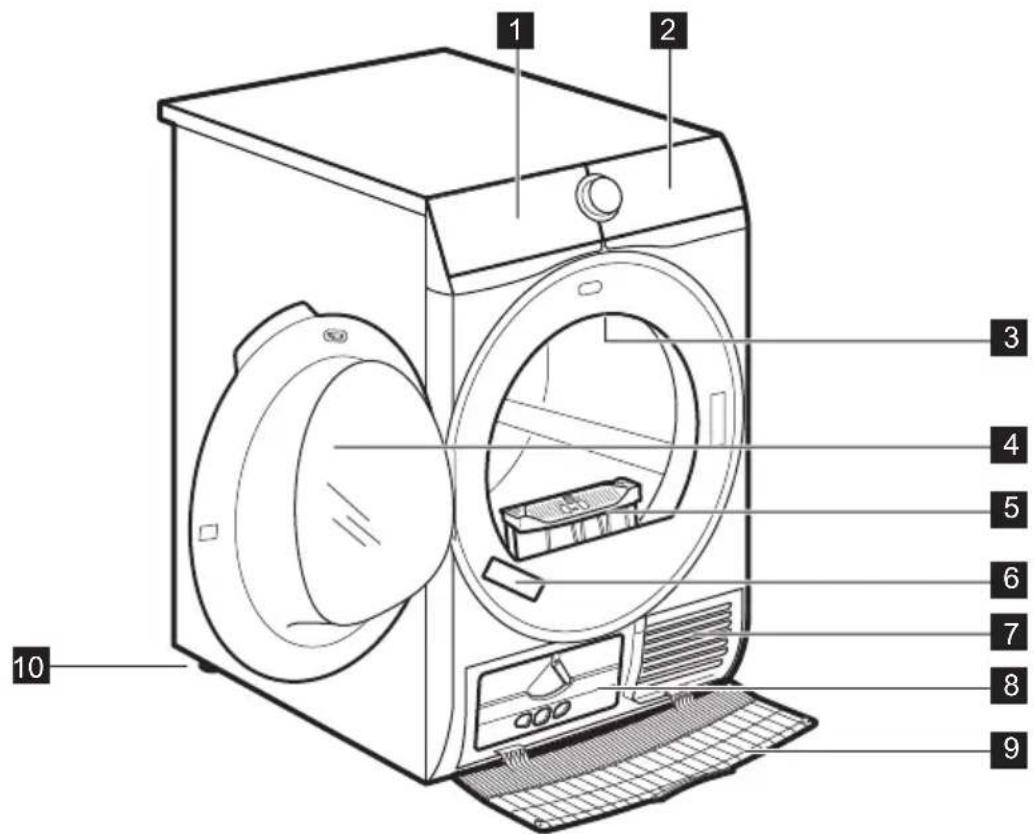

Schraubfüße Für eine einfachere Beladung und Montage lässt sich der Türanschlag wechseln. (siehe separate Broschüre). DEUTSCH 94. BEDIENFELD

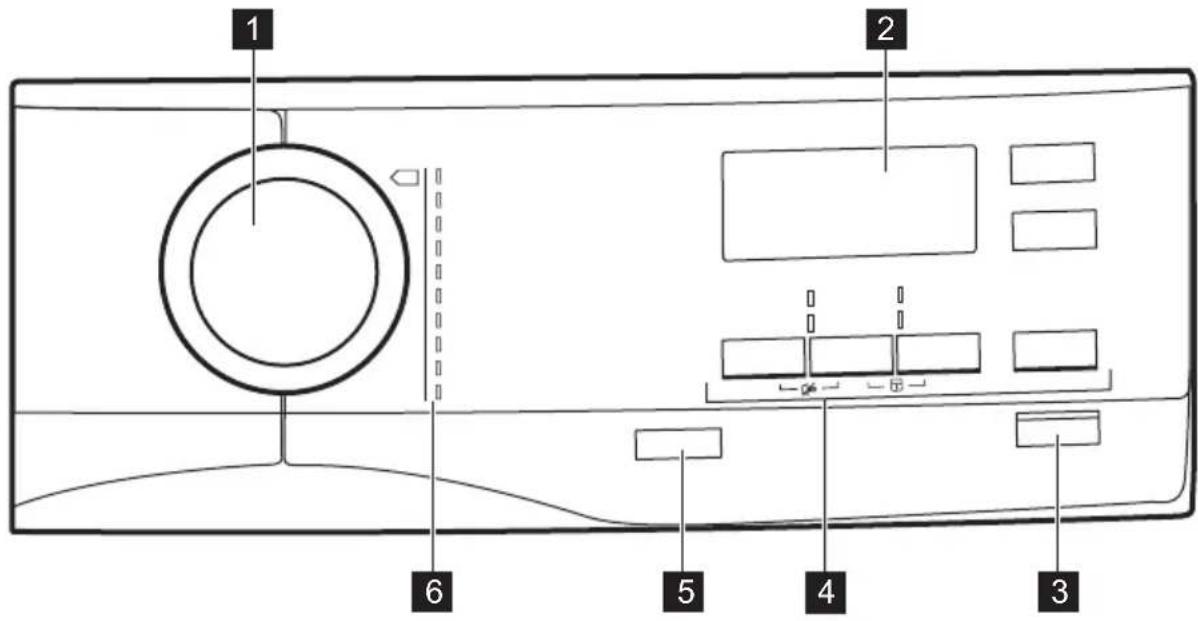

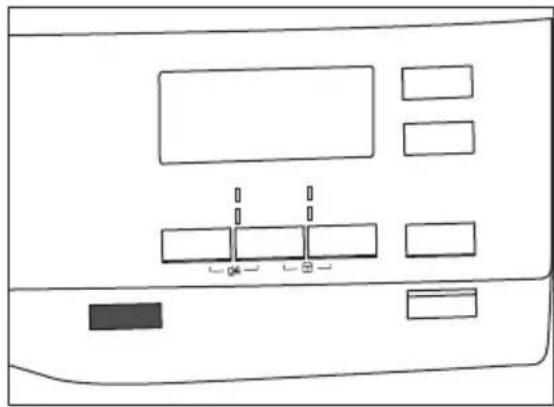

Programmwahlschalter Display Taste Start/Pause Optionen Taste Ein/Aus mit auto-off

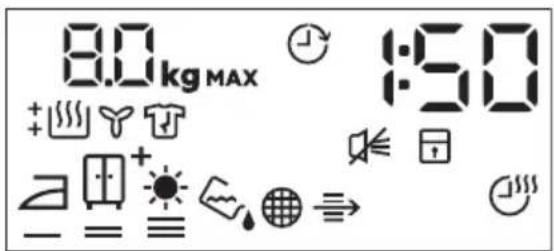

Symbol auf dem Display SymbolbeschreibungMaximale BeladungDie Zeitvorwahl ist eingeschaltet Auswahl der Zeitvorwahl (30 Min. - 20 Std.)Anzeige der ProgrammdauerSignal ausDie Kindersicherung ist eingeschaltetwww.electrolux.com10Symbol auf dem Display Symbolbeschreibung

Trockengrad der Wäsche: Bügeltrocken, Schrank‐ trocken, Schranktrocken +, Extratrocken Anzeige: Wasserbehälter leeren Anzeige: Sieb reinigen Anzeige: Kondensator überprüfen Die Option Zeitwahl ist eingeschaltet

Auswahl des Zeitprogramms (10 Min. - 2 Std.) Anzeige: Trockenphase Anzeige: Knitterschutzphase Anzeige: Abkühlphase

Eigenschaften/Pflegesymbol

Baumwolle Eco 8,0 kg Programm zum Trocknen von Baumwollwäsche mit dem Tro‐ ckengrad „Baumwolle Schrank‐ trocken" bei maximaler Energie‐ einsparung.

Baumwolle 8,0 kg Programm zum Trocknen von Baumwollwäsche unterschiedli‐ cher Größe/verschiedener Ge‐ webe.

Pflegeleicht 4 kg Pflegeleichte Wäsche und Mischgewebe.

Mix 3 kg Baumwolle und pflegeleichte Textilien.

Eigenschaften/Pflegesymbol

Wolle 1 kg Wolltextilien. Sanftes Trocknen von hand‐ waschbaren Wolltextilien. Nehmen Sie die Wäsche unmittelbar nach Abschluss des Pro‐ gramms aus dem Gerät. Das Trockenprogramm für Wolle dieser Ma‐ schine wurde von The Woolmark Company für das Trocknen von Kleidungsstücken aus Wolle mit der Kennzeichnung „Handwäsche“ zugelassen, vorausgesetzt, dass die Klei‐ dungsstücke entsprechend den Anweisungen des Herstellers dieser Waschmaschine ge‐ trocknet werden. Beachten Sie zu Waschan‐ leitungen das Etikett des Kleidungsstücks. M2001 Das Woolmark-Symbol ist in vielen Ländern ein Prüfzeichen. Seide 1 kg Sanftes Trocknen von hand‐ waschbaren Seidetextilien.

Bettwäsche 3 kg Bettwäsche, wie Einzel-/Doppel‐ bettlaken, Kopfkissen, Bettbezü‐ ge, Tagesdecken.

Outdoor 2 kg Outdoorkleidung, Sportgewebe, imprägnierte und atmungsaktive Jacken, Jacken mit herausnehm‐ barem Fleeceteil oder Innenwat‐ tierung. Trocknergeeignet.

Sport 2 kg Sportbekleidung, dünne und leichte Gewebe, Mikrofaser, Po‐ lyester.

Eigenschaften/Pflegesymbol

Hygiene 3 kg Trocknet und desinfiziert Ihre Kleidungsstücke und andere Ge‐ genstände, wobei die Tempera‐ tur über 60 °C im Laufe der Zeit aufrechterhalten wird und 99,9 % der Bakterien und Viren entfernt werden

Hinweis: Dieser Zyklus sollte nur für nasse Gegenstände verwen‐ det werden. Nicht geeignet für empfindliche Gegenstände.

Das maximale Gewicht bezieht sich auf trockene Wäschestücke.

Die Bedeutung der Pflegekennzeichen finden Sie im Kapitel

DUNG: Vorbereitung der Wäsche.

Das Programm Baumwolle Eco ist das „Standard-Baumwollprogramm“ gemäß EU- Kommissionsverordnung Nr. 392/2012. Es eignet sich für das Trocknen von nasser Baum‐ wollwäsche und ist das effektivste Programm in Bezug auf Energieverbrauch für das Trock‐ nen von nasser Baumwollwäsche.

Getestet auf Candida Albicans, MS2 Bacteriophage und Escherichia Coli in externen Tests, die 2021 von der Swissatest Testmaterialien AG durchgeführt wurden (Testbericht Nr. 20212038).

5.1 Auswahl der Programme und Optionen

Tro‐ ckengrad Extra Leise Knit‐ ter‐ schutz Auffri‐ schen Tro‐ ckenzeit Baumwolle Eco Baumwolle Pflegeleicht

Seide Bettwäsche Outdoor Sport DEUTSCH 13Optionen Programme

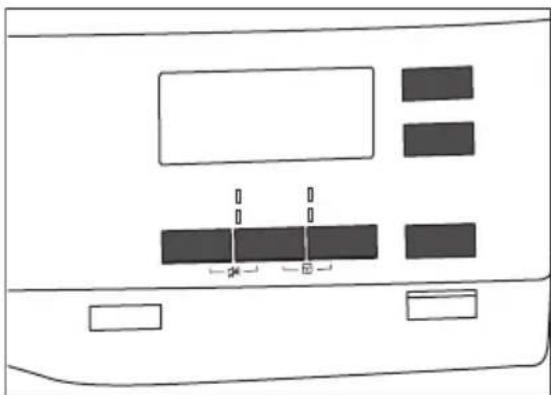

Zusammen mit dem Programm können Sie eine oder mehrere Optionen einstellen.

Schranktrocken+ der Option Trockengrad ist nicht für Pflegeleicht verfügbar.

Siehe Kapitel OPTIONEN: Trockenzeit beim Programm Wolle

Programm U/min/Restfeuchte Trocken‐ zeit

Für Teilbeladung ist die Programmdauer kürzer und das Gerät verbraucht weniger Ener‐ gie.

Unpassende Umgebungstemperatur und/oder schwach geschleuderte Wäsche können die Programmdauer verlängern und den Energieverbrauch erhöhen. www.electrolux.com146. OPTIONEN

Diese Option ermöglicht Ihnen den er‐ forderlichen Trockengrad einzustellen. Sie können das Niveau den Trocken‐ grad wählen: bügelfertig - Bügeltrocke‐ ne Stufe schrankfertig - Schrankt‐ rockene Stufe

bereit zu lagern - trocken‐ ere Stufe als die Schrankt‐ rockene Stufe schrankfertig - Extratro‐ ckene Stufe

- Voreinstellung des Programms

Der Geräuschpegel wird reduziert, ohne die Trockenqualität zu beeinträchtigen. Dabei verlängert sich die Programmdauer.

Diese Option ist standardmäßig bei allen Programmen eingeschaltet. Der Stromverbrauch wird minimiert.

Knitterschutz Verlängert die Knitterschutzphase (30 Minuten) am Ende des Trockenprogramms auf bis zu 120 Minuten. Nach der Trocknungsphase dreht sich die Trommel in kurzen Abständen, damit die Wäsche knitterfrei bleibt. Während der Knitterschutzphase kann Wäsche entnommen werden.

Auffrischen von Textilien nach längerer Lagerung. Die maximale Beladung darf 1 kg nicht überschreiten.

Trockenzeit Für Baumwolle, pflegeleichte Wäsche und Mischgewebe. Damit kann die Dauer des Trockenprogramms von min. 10 Minuten bis max. 2 Stunden (in Schritten von 10 Minuten) eingestellt werden. Wenn diese Option auf die höchste Stufe gestellt wird, erlischt die Beladungsanzeige. Das Programm dauert so lange wie die eingestellte Trocknungszeit, unabhängig von der Wäschemenge und ihrer Feuchtigkeit.

EMPFEHLUNG FÜR DIE ZEITWAHL

Min. Nur kalte Luft (keine Hei‐ zung).

Min. zusätzliche Trocknung zur Verbesserung des Trockener‐ gebnisses nach vorherigem Trocknungsprogramm. > 40 Min. vollständiges Trocknen einer gut geschleuderten kleinen Wäschemenge bis zu 4 kg (>1200 U/min).

6.7 Trockenzeit beim Wolle

Programm Option verfügbar für das Wolle- Programm zur Einstellung des Trockengrads auf eine höhere oder niedrigere Stufe.

Ermöglicht die Startverzögerung eines Trockenprogramms um mindestens 30 Minuten und höchstens 20 Stunden.

1. Stellen Sie das Trockenprogramm

und die Optionen ein.

2. Berühren Sie die Taste

Zeitvorwahl wiederholt. DEUTSCH 15Das Display zeigt die Zeitvorwahl an (z.B. , wenn das Programm nach 12 Stunden gestartet werden soll.)

3. Berühren Sie zum Einschalten der

Option Zeitvorwahl die Taste Start/Pause. Auf dem Display wird angezeigt, wie viel Zeit noch bis zum Programmstart verbleibt.

• Zu Beginn und am Ende der Knitterschutzphase Das Signal ist werkseitig eingeschaltet. Mit dieser Option können Sie den Ton ein- oder ausschalten.

7. VOR DER ERSTEN INBETRIEBNAHME

Die hinteren Trommelverriegelungen werden automatisch entfernt, wenn der Trockner zum ersten Mal eingeschaltet wird. Es können Geräusche zu hören sein. Entriegeln der hinteren Trommelverriegelungen:

1. Schalten Sie das Gerät ein.

2. Stellen Sie ein beliebiges Programm

3. Drücken Sie die Taste Start/Pause.

Die Trommel beginnt zu drehen. Die hinteren Trommelverriegelungen werden automatisch deaktiviert. Bevor Sie das Gerät zum Trocknen von Wäsche benutzen:

• Reinigen Sie die Trommel des Wäschetrockners mit einem feuchten Tuch.

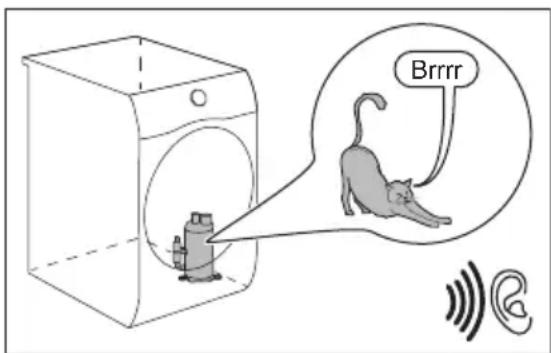

• Starten Sie ein 1-Std.-Programm mit feuchter Wäsche. Zu Beginn eines Trockengangs (in den ersten

Geräuschpegel möglicherweise etwas höher. Die Ursache ist der Kompressoranlauf. Dies ist normal bei Geräten mit Kompressoren, wie Kühlschränken und Gefriergeräten.

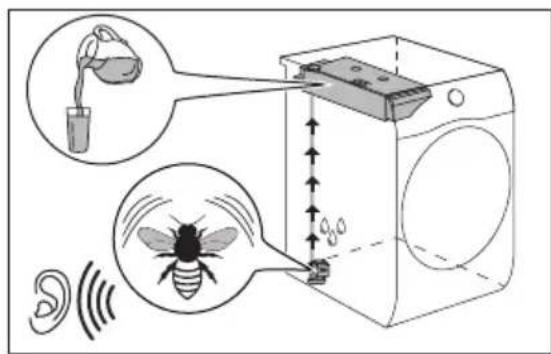

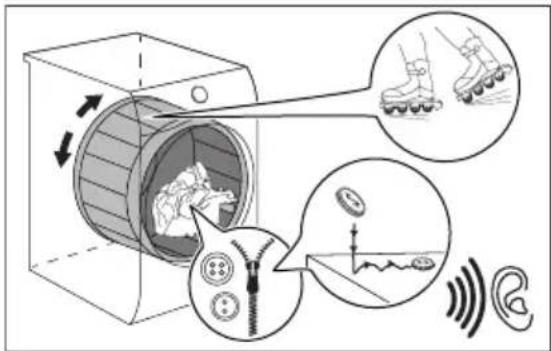

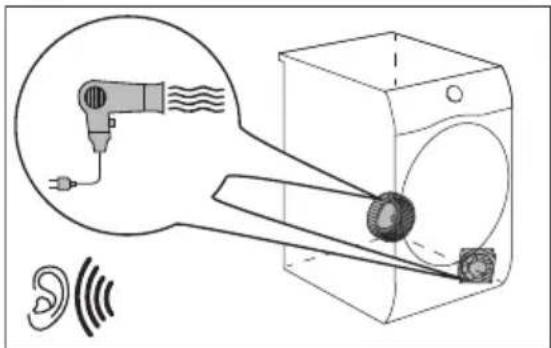

7.1 Ungewöhnlicher Geruch

Das Gerät ist zu voll beladen. Nach dem Auspacken des Geräts entsteht ein ungewöhnlicher Geruch. Dieser ist bei brandneuen Geräten normal. Das Gerät besteht aus mehreren verschiedenen Materialien, die zusammengenommen einen ungewöhnlichen Geruch erzeugen können. Im Laufe der Zeit, nach wenigen Trocknungszyklen, verflüchtigt sich der ungewöhnliche Geruch.

Während des Trocknungsprogramms können zu verschiedenen Zeiten unterschiedliche Geräusche zu hören sein. Diese Betriebsgeräusche sind völlig normal. Der Kompressor ist eingeschaltet. Brrrr Die Trommel dreht sich. www.electrolux.com16Die Lüfter sind eingeschaltet. Die Pumpe fördert das Kondenswasser in den Tank.

8. TÄGLICHER GEBRAUCH

8.1 Vorbereiten der Wäsche

Sehr oft ist die Wäsche nach dem Waschgang verheddert und ineinander verwickelt. Das Trocknen von verhedderter und verwickelter Kleidung ist ineffizient. Um einen korrekten Luftstrom und eine gleichmäßige Trocknung zu gewährleisten, wird empfohlen, die Kleidungsstücke nacheinander auszuschütteln und in den Wäschetrockner zu laden. Zur Sicherstellung eines ordnungsgemäßen Trocknungsprozesses:

• Schließen Sie die Reißverschlüsse.

• Schließen Sie Bettbezüge.

• Trocknen Sie keine Krawatten oder lose Bänder (z.B. von Schürzen). Binden Sie sie zusammen, bevor Sie ein Programm starten.

• Entfernen Sie alle Gegenstände aus den Taschen.

• Drehen Sie Kleidungsstücke mit einem Innenfutter aus Baumwolle auf links. Das Baumwollfutter muss nach außen zeigen.

• Stellen Sie ein Programm ein, dass sich für die Wäscheart eignet.

• Mischen Sie nicht helle mit dunklen Textilien.

• Achten Sie auf die Auswahl von geeigneten Programmen für Baumwolle, Trikotwäsche und Strickwaren, um das Einlaufen der Wäsche zu verringern.

• Überschreiten Sie nicht die maximale Beladungsmenge, die im Kapitel Programmübersicht oder auf dem Display angegeben ist.

• Trocknen Sie nur Textilien, die für Wäschetrockner geeignet sind. Beachten Sie das Pflegeetikett der Textilien.

• Trocknen Sie nicht große und kleine Wäschestücke zusammen. Kleine Wäschestücke können sich in den großen verfangen und werden nicht getrocknet.

• Schütteln Sie die großen Kleidungsstücke und Textilien aus, bevor Sie sie in den Wäschetrockner legen. So vermeiden Sie feuchte DEUTSCH 17Stellen in den Wäschestücken nach dem Trockengang. Pflegeetikett Beschreibung Die Wäsche ist trocknergeeignet. Die Wäsche kann bei höheren Temperaturen getrocknet werden. Die Wäsche darf nur bei niedrigeren Temperaturen getrocknet werden. Die Wäsche ist nicht trocknergeeignet.

8.2 Zur Erzielung bester

Trocknungsergebnisse

• Das ausgewählte Programm muss für die Art der zu trocknenden Wäsche geeignet sein.

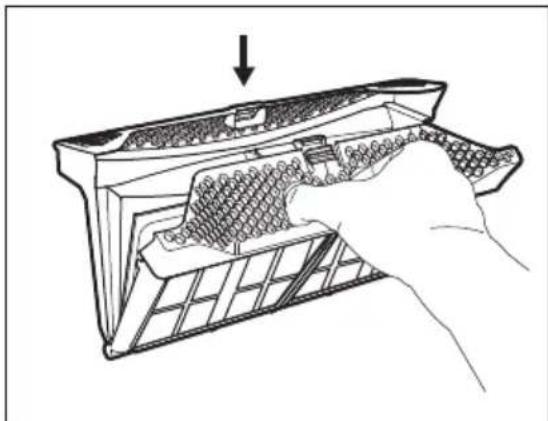

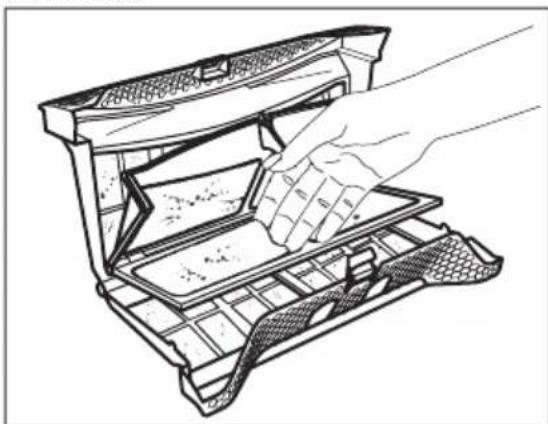

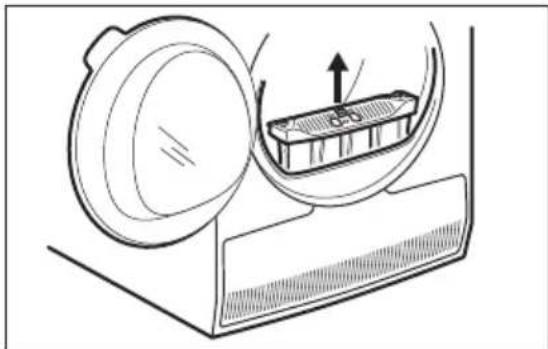

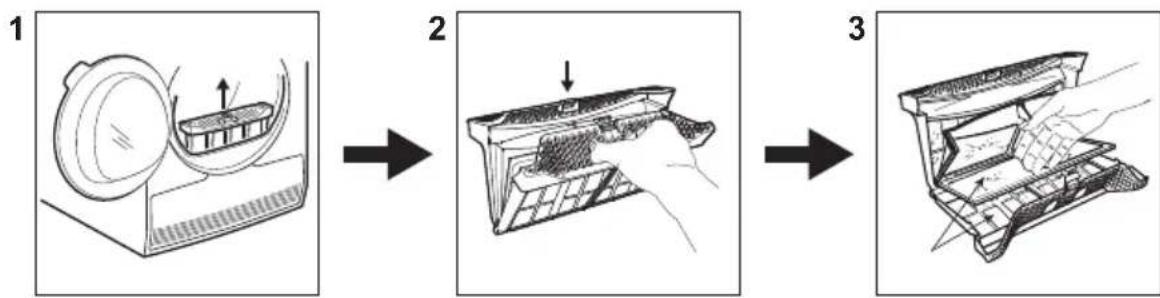

• Der Filter muss sauber sein. Ein verstopftes Sieb macht die Trocknung unwirtschaftlich.

• Es wird empfohlen, die Wäschestücke vor dem Einfüllen auszuschütteln. Lockere Wäsche lässt sich besser trocknen.

• Die empfohlene zu trocknende Wäschemenge muss eingehalten werden.

• Die Lüftungsschlitze müssen sauber sein.

8.3 Einfüllen der Wäsche

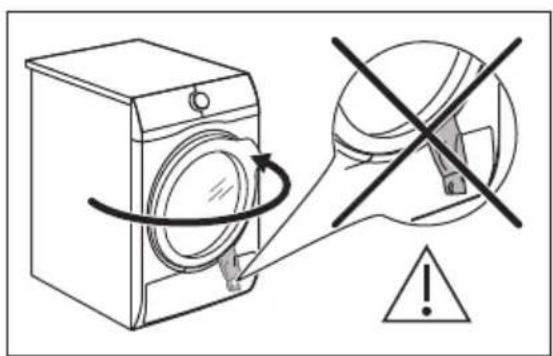

VORSICHT! Achten Sie darauf, dass die Wäsche nicht zwischen der Tür und der Gummidichtung eingeklemmt ist.

1. Ziehen Sie die Gerätetür auf.

2. Füllen Sie die Wäsche Stück für

3. Schließen Sie die Gerätetür.

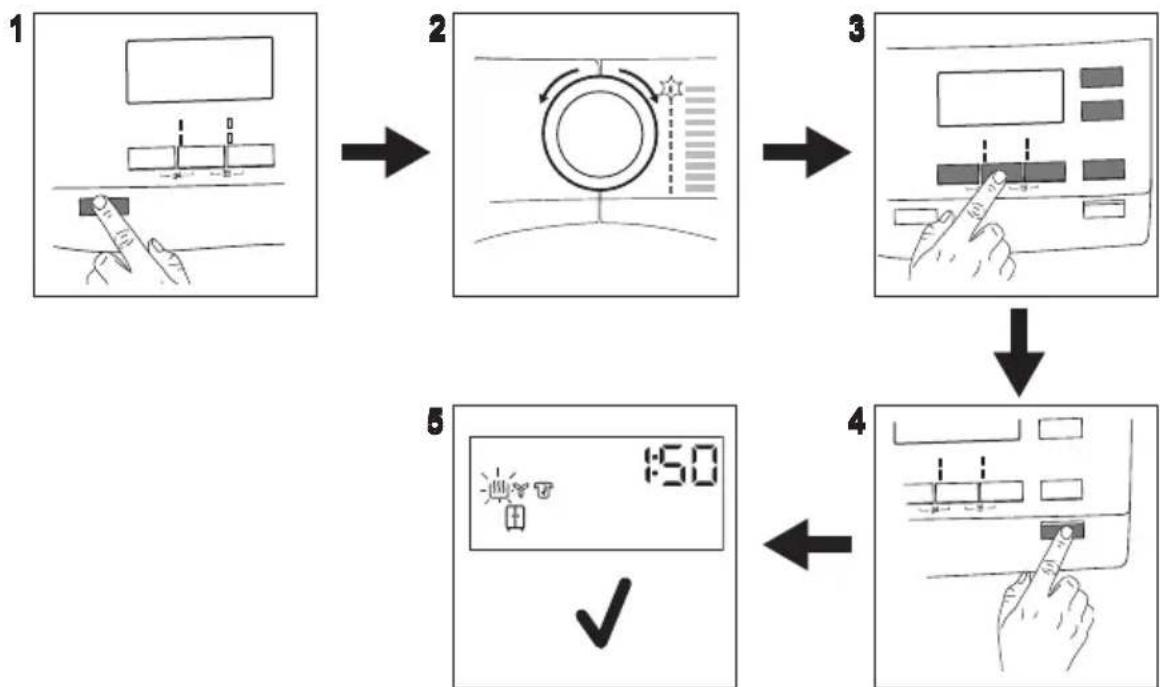

8.4 Einschalten des Geräts

Einschalten des Geräts: Drücken Sie die Ein/Aus-Taste. Wenn das Gerät eingeschaltet ist, erscheinen einige Anzeigen auf dem Display.

8.5 Funktion auto-off

Um den Energieverbrauch zu verringern, schaltet die Funktion auto-off das Gerät in den folgenden Fällen automatisch aus:

• Wenn das Sensorfeld Start/Pause nicht innerhalb von 5 Minuten berührt wird.

• 5 Minuten nach Programmende. Drücken Sie zum Einschalten des Geräts die Taste Ein/Aus. Wenn das Gerät eingeschaltet ist, erscheinen einige Anzeigen auf dem Display. www.electrolux.com188.6 Einstellen eines Programms Wählen Sie das gewünschte Programm mit dem Programmwahlschalter aus. Das Display zeigt die ungefähre Programmdauer an. Die tatsächliche Trockenzeit hängt von der Art der Beladung (Menge und Zusammensetzung), der Raumtemperatur und der Feuchtigkeit der Wäsche nach der Schleuderphase ab.

Sie können zusammen mit dem Programm eine oder mehrere Optionen wählen. Drücken Sie zum Ein- und Ausschalten einer Option die entsprechende Taste oder eine Tastenkombination. Das Symbol de Option erscheint auf dem Display und die Kontrolllampe über der Taste leuchtet.

8.8 Option Kindersicherung

Die Kindersicherung kann eingeschaltet werden, um zu verhindern, dass Kinder mit dem Gerät spielen. Die Kindersicherung sperrt alle Tasten sowie den Programmwahlschalter (diese Option sperrt nicht die Taste Ein/ Aus). Einschalten der Kindersicherung:

• Bevor Sie die Taste Start/Pause berühren - das Gerät startet nicht

• Nachdem Sie die Taste Start/ Pause berührt haben - die Programm- und Optionsauswahl ist ausgeschaltet. Einschalten der Kindersicherung:

1. Schalten Sie den Wäschetrockner

2. Wählen Sie eines der verfügbaren

3. Halten Sie zwei Tasten gleichzeitig

gedrückt. Das Symbol erscheint im Display.

4. Berühren Sie zum Ausschalten der

Kindersicherung obige Tasten erneut, bis das Symbol erlischt.

8.9 Starten eines Programms

So starten Sie das Programm: DEUTSCH 19Berühren Sie die Taste Start/Pause. Das Gerät startet und die Kontrolllampe über der Taste blinkt nicht mehr, sondern leuchtet konstant.

8.10 Programmänderung

Ändern eines Programms:

1. Drücken Sie zum Ausschalten des

Geräts die Taste Ein/Aus.

2. Drücken Sie zum Einschalten des

Geräts nochmals die Taste Ein/Aus

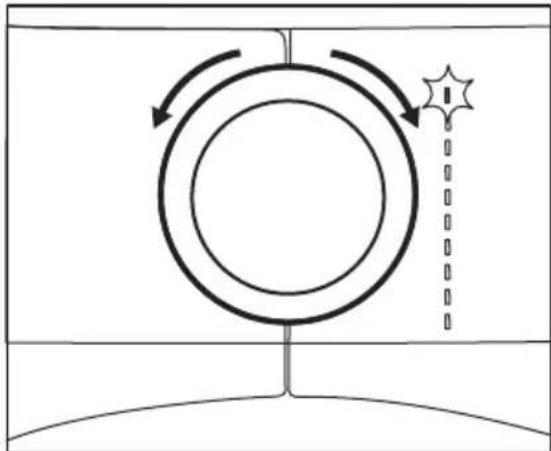

3. Wählen Sie ein neues Programm.

Reinigen Sie das Sieb und leeren Sie den Wasserbehälter nach jedem Trockenprogramm. (Siehe Kapitel REINIGUNG UND PFLEGE) Nach Abschluss des Trockenprogramms erscheint das Symbol im Display. Ist die Option Signal eingeschaltet, ertönt etwa eine Minute lang eine akustische Signalfolge. Wenn Sie das Gerät nicht ausschalten, startet die Knitterschutzphase (nicht bei allen Programmen). Das blinkende Symbol zeigt an, dass die Knitterschutzphase durchgeführt wird. Während dieser Phase kann Wäsche entnommen werden. Entnehmen der Wäsche:

1. Halten Sie zum Ausschalten des

Geräts die Taste Ein/Aus 2 Sekunden gedrückt.

2. Öffnen Sie die Tür des Geräts.

3. Entnehmen Sie die Wäsche.

4. Schließen Sie die Gerätetür.

Mögliche Ursachen für unbefriedigende Trocknungsergebnisse:

• Der standardmäßig eingestellte Trockengrad ist ungeeignet. Siehe Kapitel Einstellen des standardmäßigen Trockengrads

• Die Raumtemperatur ist zu niedrig oder zu hoch. Die optimale Raumtemperatur liegt zwischen 18 °C und 25 °C.

9. TIPPS UND HINWEISE

• Die Wäsche vor dem Trocknen ausreichend schleudern.

• Überschreiten Sie nicht die in der Programmübersicht aufgeführten Füllmengen.

• Reinigen Sie das Sieb nach jedem Trockengang.

• Benutzen Sie keinen Weichspüler für Wäsche, die Sie anschließend in den Trockner geben. Im Wäschetrockner wird die Wäsche automatisch weich.

• Das Wasser aus dem Wasserbehälter kann zum Bügeln der Wäsche verwendet werden. Sie müssen zuerst das Wasser filtern, um die restlichen Textilfasern zu entfernen (hierfür eignet sich ein einfacher Kaffeefilter).

• Verstellen Sie nicht die Lüftungsschlitze am Boden des Geräts.

• Stellen Sie sicher, dass der Aufstellungsort des Geräts gut belüftet ist.

standardmäßigen Trockengrads Ändern des standardmäßigen Trockengrads:

1. Schalten Sie das Gerät ein.

2. Warten Sie etwa 8 Sekunden.

3. Wählen Sie eines der verfügbaren

4. Halten Sie die Tasten

Trockengrad und Knitterschutz gleichzeitig gedrückt. Das Display zeigt eines der folgenden Symbole an: - Höchster Trockengrad www.electrolux.com20- Stärkerer Trockengrad - Standardmäßiger Trockengrad

5. Berühren Sie die Taste Start/

Pause wiederholt, bis der gewünschte Trockengrad angezeigt wird. Trocken‐ grad Symbol im Display Höchster Trocken‐ grad Stärkerer Trocken‐ grad Standard‐ mäßiger Trocken‐ grad

6. Halten Sie zum Speichern der

Einstellung die Tasten Trockengrad und Knitterschutz gleichzeitig etwa 2 Sekunden gedrückt.

Behälteranzeige Die Anzeige des Wasserbehälters ist werkseitig eingeschaltet. Sie leuchtet am Ende des Trockenprogramms oder während des Programms, wenn der Wasserbehälter voll ist. Wenn der Bausatz zur Ableitung des Kondenswassers installiert ist, wird das Wasser automatisch abgepumpt und die Anzeige kann ausgeschaltet werden. Ausschalten der Anzeige:

1. Schalten Sie das Gerät ein.

2. Warten Sie etwa 8 Sekunden.

3. Wählen Sie eines der verfügbaren

4. Halten Sie die Tasten

Knitterschutz und Trockenzeit gleichzeitig gedrückt. Eine von 2 Konfigurationen ist möglich:

• Die Anzeige Behälter ist eingeschaltet, wenn das Symbol leuchtet - die Anzeige des Wasserbehälters ist dauerhaft eingeschaltet

• Die Anzeige Behälter leuchtet nicht, wenn das Symbol leuchtet - die Anzeige des Wasserbehälters ist dauerhaft ausgeschaltet

10. REINIGUNG UND PFLEGE

10.1 Reinigen des Siebs

Am Ende jedes Programms leuchtet das Symbol Sieb im Display und Sie müssen das Sieb reinigen. Das Sieb hält die Flusen während des Trockengangs zurück. Um die beste Trocknungsleistung zu erzielen, reinigen Sie das Sieb regelmäßig. Ein verstopftes Sieb führt zu längeren Programmen und einem erhöhten Energieverbrauch. Reinigen Sie das Sieb mit Ihrer Hand und ggf. mit einem Staubsauger. DEUTSCH 21VORSICHT! Vermeiden Sie die Verwendung von Wasser zur Reinigung des Siebs. Werfen Sie die Flusen in den Abfalleimer (Vermeiden Sie die Einleitung von Kunststofffasern in das Umweltwasser).

1. Öffnen Sie die Tür. Ziehen Sie das

2. Drücken Sie auf den Haken, um das

3. Entfernen Sie die Flusen von den

beiden inneren Teilen des Siebs mit der Hand. Werfen Sie die Flusen in den Abfalleimer.

4. Reinigen Sie das Sieb ggf. mit einem

Staubsauger. Schließen Sie das Sieb.

5. Entfernen Sie bei Bedarf Flusen aus

der Siebaufnahme und der Dichtung. Sie können dazu einen Staubsauger verwenden. Setzen Sie das Sieb in seine Aufnahme ein.

Wasserbehälters Der Kondensatbehälter muss nach jedem Trockengang entleert werden. Wenn der Kondensatbehälter voll ist, stoppt das Programm automatisch. Das Symbol Behälter leuchtet im Display und Sie müssen den Behälter leeren. So leeren Sie den Behälter:

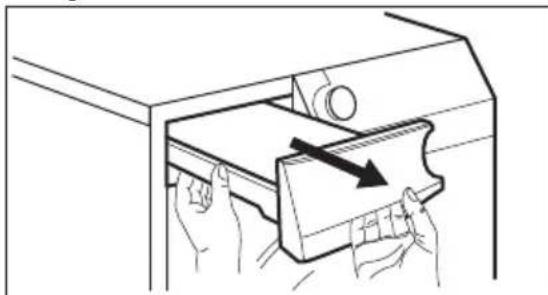

1. Ziehen Sie den Wasserbehälter

heraus und halten Sie ihn waagerecht.

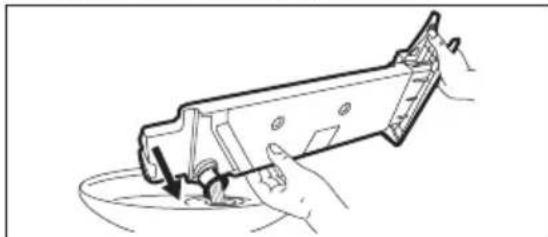

2. Ziehen Sie die Kunststoffverbindung

heraus und entleeren Sie das Wasser in ein Waschbecken. www.electrolux.com223. Drücken Sie die Kunststoffverbindung wieder ein uns setzen Sie den Wasserbehälter wieder in das Gerät.

4. Drücken Sie die Taste Start/

Pause, um das Programm fortzusetzen.

Display blinkt, müssen der Kondensator und sein Fach gereinigt werden. Sind sie verschmutzt, reinigen Sie beide. Führen Sie diese Kontrolle mindesten alle 6 Monate durch. WARNUNG! Berühren Sie die Metalloberfläche nicht mit bloßen Händen. Verletzungsgefahr! Tragen Sie Schutzhandschuhe. Reinigen Sie vorsichtig, damit die Metalloberfläche nicht beschädigt wird. Prüfung:

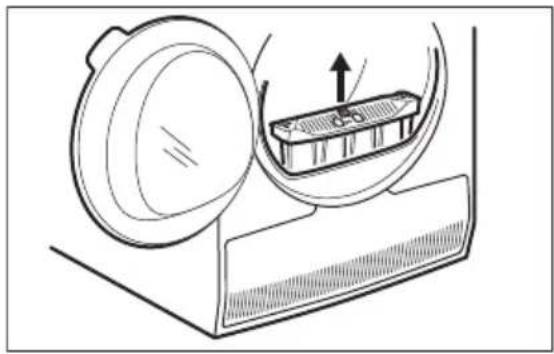

1. Öffnen Sie die Tür. Ziehen Sie das

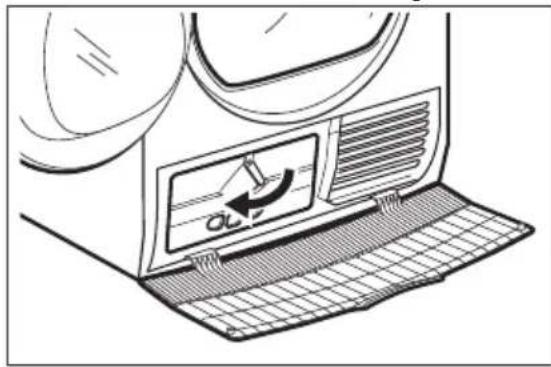

3. Drehen Sie den Hebel, um den

Kondensatordeckel zu entriegeln.

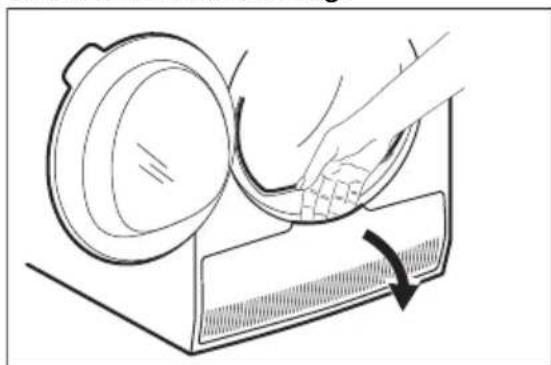

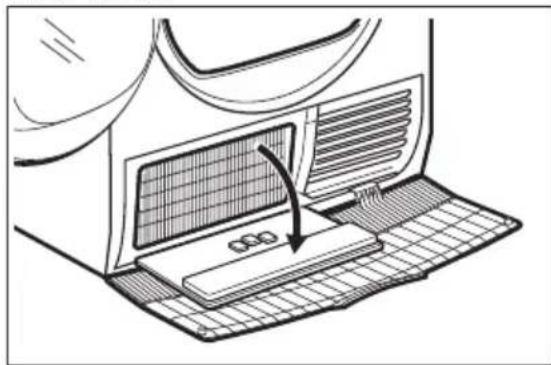

4. Klappen Sie den Kondensatordeckel

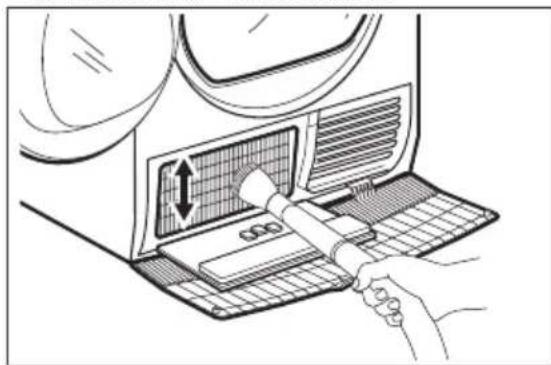

5. Entfernen Sie nach Bedarf die Flusen

aus dem Kondensator und seinem Fach. Hierzu können Sie einen feuchten Lappen und/oder einen Staubsauger mit einem Bürstenaufsatz verwenden.

6. Schließen Sie den

7. Drehen Sie den Hebel, bis er

8. Setzen Sie das Sieb wieder ein.

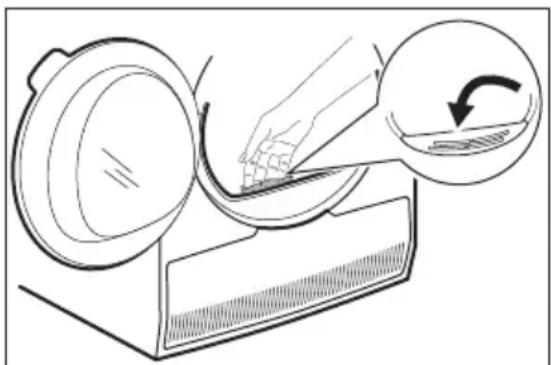

DEUTSCH 2310.4 Reinigen des Feuchtigkeitssensors VORSICHT! Es besteht die Gefahr den Feuchtigkeitssensor zu beschädigen. Verwenden Sie zur Reinigung des Sensors keine Scheuermittel oder Metallschwämmchen. Um beste Trocknungsergebnisse zu erzielen, ist das Gerät mit einem Feuchtigkeitssensor aus Metall ausgestattet. Er befindet sich an der Innenseite des Türbereichs. Im Laufe der Zeit kann die Oberfläche des Sensors verschmutzen, wodurch die Trocknungsleistung beeinträchtigt wird. Wir empfehlen, den Sensor mindestens

3- oder 4-mal zu reinigen oder wenn Sie

einen Verlust bei der Trockenleistung feststellen. Zur Reinigung können Sie die härtere Seite des Geschirrspülschwamms und ein wenig Essig oder Spülmittel verwenden. So reinigen Sie den Sensor:

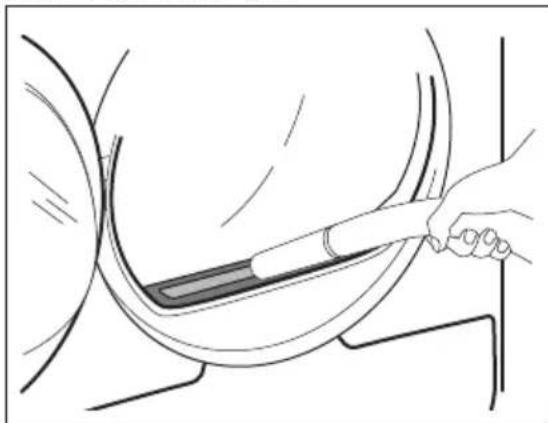

1. Öffnen Sie die Einfülltür.

2. Reinigen Sie die Oberflächen des

Feuchtigkeitssensors durch mehrmaliges Abwischen der Metalloberfläche.

10.5 Reinigen der Trommel

WARNUNG! Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. Verwenden Sie zur Reinigung der Trommelinnenfläche und der Abweiser einen handelsüblichen neutralen Reiniger. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch. VORSICHT! Verwenden Sie zur Reinigung der Trommel keine Scheuermittel oder Metallschwämmchen.

10.6 Reinigen des Bedienfelds

und Gehäuses Verwenden Sie zur Reinigung des Bedienfelds und Gehäuses einen handelsüblichen neutralen Reiniger. Verwenden Sie zur Reinigung ein feuchtes Tuch. Trocknen Sie die gereinigten Flächen mit einem weichen Tuch. VORSICHT! Verwenden Sie keine Möbelreiniger oder Reinigungsmittel, die eine Korrosion des Geräts verursachen können.

Lüftungsschlitze Beseitigen Sie Flusen aus dem Lüftungsgitter mit einem Staubsauer.

WARNUNG! Siehe Kapitel Sicherheitshinweise. www.electrolux.com2411.1 Fehlercodes Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie zunächst selbst eine Lösung für das Problem zu finden (siehe Tabelle). Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst. WARNUNG! Schalten Sie das Gerät vor der Überprüfung aus. Bei größeren Störungen ertönt ein akustisches Signal, das Display zeigt einen Fehlercode an und die Start/Pause-Taste blinkt möglicherweise kontinuierlich: Fehlercode Mögliche Ursache Problembehebung E5A Der Gerätemotor ist überlastet. Zu viel Wäsche oder Wäsche hat sich in der Trommel verfangen. Das Programm wurde nicht ab‐ geschlossen. Nehmen Sie die Wäsche aus der Trommel, stel‐ len Sie das Programm ein und starten Sie es neu. E97 Interner Fehler. Keine Kommuni‐ kation zwischen den elektron‐ ischen Bauteilen des Geräts. Das Programm wurde nicht ord‐ nungsgemäß beendet oder der Betrieb zu früh unterbrochen. Schalten Sie das Gerät aus und wieder ein. Erscheint der Fehlercode erneut, wenden Sie sich an den autori‐ sierten Kundenservice. EH0 Die Netzspannungsversorgung schwankt. Zeigt das Gerät EH0 an, warten Sie, bis die Netzspannung stabil ist, und drücken Sie dann auf Start. Wenn das Gerät das Pro‐ gramm ohne jegliche Anzeige anhält, drücken Sie Programm‐ start. Wenn die Warnung er‐ scheint, überprüfen Sie die Funktionsfähigkeit des Netzka‐ bels / der Netzsteckdose oder die Netzspannung. Werden andere Fehlercodes im Display angezeigt, dann schalten Sie das Gerät aus und wieder ein. Tritt das Problem weiterhin auf, dann wenden Sie sich an den autorisierten Kundendienst. Falls ein anderes Problem mit dem Wäschetrockner auftritt, finden Sie in der folgenden Tabelle mögliche Lösungen. DEUTSCH 2511.2 Fehlersuche Störung Mögliche Ursache Abhilfe Der Wäsche‐ trockner funkti‐ oniert nicht. Der Wäschetrockner ist nicht an die Stromversorgung ange‐ schlossen. Stecken Sie den Stecker in die Steckdose. Kontrollieren Sie die Sicherung der Hausinstallation. Die Tür ist offen. Schließen Sie die Tür. Die Ein/Aus-Taste wurde nicht gedrückt. Drücken Sie die Ein/Aus-Tas‐ te. Die Start/Pause-Taste wurde nicht berührt. Berühren Sie die Taste Start/ Pause. Das Gerät befindet sich im Standby-Modus. Drücken Sie die Ein/Aus-Tas‐ te. Nicht zufrie‐ denstellendes Trockenergeb‐ nis. Es wurde ein falsches Programm eingestellt. Wählen Sie ein geeignetes Pro‐ gramm.

Das Sieb ist verstopft. Reinigen Sie das Sieb.

Die Option Trockengrad war auf Bügeltrocken einge‐ stellt.

Stellen Sie die Option Tro‐ ckengrad auf eine höhere Stufe. Das Gerät war überladen. Überschreiten Sie nicht die maxi‐ male Beladungsmenge. Die Lüftungsschlitze sind ver‐ stopft. Reinigen Sie die Lüftungsschlit‐ ze am Boden des Geräts. Schmutz auf dem Feuchtigkeits‐ sensor in der Trommel. Reinigen Sie die vordere Fläche der Trommel. Der Trockengrad war nicht auf die gewünschte Stufe eingestellt. Stellen Sie den Trockengrad ein.

Der Kondensator ist verstopft. Reinigen Sie den Kondensa‐ tor.

Die Einfülltür schließt nicht Das Sieb ist nicht eingerastet. Setzen Sie das Sieb korrekt ein. Zwischen der Tür und der Dich‐ tung ist Wäsche eingeklemmt. Entfernen Sie die eingeklemm‐ ten Wäschestücke und schlie‐ ßen Sie die Tür. Es ist nicht möglich, das Programm oder die Option zu ändern. Nach dem Programmstart kann das Programm oder die Option nicht geändert werden. Schalten Sie den Wäschetrock‐ ner aus und wieder ein. Ändern Sie bei Bedarf das Programm oder die Option. www.electrolux.com26Störung Mögliche Ursache Abhilfe Es kann keine Option gewählt werden. Es er‐ tönt ein akusti‐ sches Signal. Die Option, die Sie einschalten möchten, lässt sich nicht mit dem ausgewählten Programm kombinieren. Schalten Sie den Wäschetrock‐ ner aus und wieder ein. Ändern Sie bei Bedarf das Programm oder die Option. Die Trommel‐ beleuchtung funktioniert nicht Defekte Trommellampe. Kontaktieren Sie den Kunden‐ dienst und lassen Sie die Trom‐ mellampe austauschen. Auf dem Dis‐ play erscheint eine unerwarte‐ te Dauer. Die Dauer des Trockenpro‐ gramms wird entsprechend der Wäschemenge und der Rest‐ feuchte berechnet. Dies geschieht automatisch - das Gerät funktioniert ordnungs‐ gemäß. Ein Programm ist inaktiv. Der Wassertank ist voll. Leeren Sie den Wassertank, drücken Sie die Start/Pause- Taste.

Das Trocken‐ programm ist zu kurz. Die Wäschemenge ist nicht aus‐ reichend. Wählen Sie ein Zeitprogramm. Die Zeitdauer ist entsprechend der Wäschemenge einzustellen. Wir empfehlen für ein Wäsche‐ stück oder eine kleine Wäsche‐ menge kurze Trockenzeiten ein‐ zustellen. Die Wäsche ist zu trocken. Wählen Sie ein geeignetes Zeit‐ programm oder einen höheren Trockengrad (z. B. Extratro‐ cken

Der Trocken‐ gang ist zu lang

Das Sieb ist verstopft. Reinigen Sie das Sieb. Das Gerät ist überladen. Überschreiten Sie nicht die maxi‐ male Beladungsmenge. Die Wäsche wurde nicht genug geschleudert. Schleudern Sie die Wäsche gut in der Waschmaschine. Die Raumtemperatur ist zu nied‐ rig oder zu hoch; es handelt sich nicht um eine Gerätestörung. Stellen Sie sicher, dass die Raumtemperatur mehr als +5 °C und weniger als +35 °C beträgt. Die optimale Raumtemperatur für die besten Trocknungsergeb‐ nisse liegt zwischen 18 °C und 25 °C.

Lesen Sie die Programmbeschreibung - siehe Kapitel PROGRAMME.

PFLEGE UND REINIGUNG

Nur Trockner mit der Option Trockengrad.

Siehe Kapitel TIPPS UND HINWEISE.

Hinweis: Nach maximal 6 Stunden wird der Trockengang automatisch abgebrochen. DEUTSCH 2711.3 Mögliche Ursachen für unbefriedigende Trocknungsergebnisse:

• Das Sieb ist verstopft. Ein verstopftes Sieb macht die Trocknung unwirtschaftlich.

• Die Lüftungsschlitze sind verstopft.

• Der Feuchtigkeitssensor ist verschmutzt.

• Die Trommel ist verschmutzt.

• Der standardmäßig eingestellte Trockengrad ist ungeeignet. Siehe Kapitel Einstellen des standardmäßigen Trockengrads

• Die Raumtemperatur ist zu niedrig oder zu hoch. Die optimale Raumtemperatur liegt zwischen 18 °C und 25 °C.

12. TECHNISCHE DATEN

Höhe x Breite x Tiefe 850 x 596 x 638 mm (maximal 663 mm) Max. Tiefe bei geöffneter Gerätetür 1108 mm Max. Breite bei geöffneter Gerätetür 958 mm Einstellbare Höhe 850 mm (+ 15 mm - Fußeinstellung) Trommelvolumen 118 l Maximale Beladung 8,0 kg Spannung 230 V Frequenz 50 Hz Schallleistungspegel 65 dB Gesamtleistung 700 W Energieeffizienzklasse A+++ Energieverbrauch beim Standard-Baum‐ wollprogramm bei voller Beladung.

1,49 kWh Energieverbrauch beim Standard-Baum‐ wollprogramm bei Teilbeladung.

0,81 kWh Jährlicher Energieverbrauch

176,50 kWh Leistungsaufnahme im Ein-Zustand

0,05 W Leistungsaufnahme im Aus-Zustand

0,05 W Einsatzart Haushalt Zulässige Umgebungstemperatur + 5 °C bis + 35 °C Schutzgrad gegen das Eindringen von festen Partikeln und Feuchtigkeit, der durch die Schutzabdeckung gewährleis‐ tet wird, außer wenn die Niederspan‐ nungsausstattung nicht vor Feuchtigkeit geschützt ist IPX4 www.electrolux.com28Gasbezeichnung R290 Gewicht 0,149 kg

Gemäß EN 61121. 8,0 kg Baumwolle, geschleudert bei 1000 U/min.

Gemäß EN 61121. 4,0 kg Baumwolle, geschleudert bei 1000 U/min.

Jährlicher Energieverbrauch in kWh auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energie‐ verbrauch je Programm hängt von der Verwendung des Geräts ab (VERORDNUNG (EU) Nr. 392/2012).

Gemäß EN 61121. Die in der obigen Tabelle angegebenen Informationen entsprechen der Verordnung 392/2012 der EU-Kommission zur Umsetzung der Richtlinie 2009/125/EG.

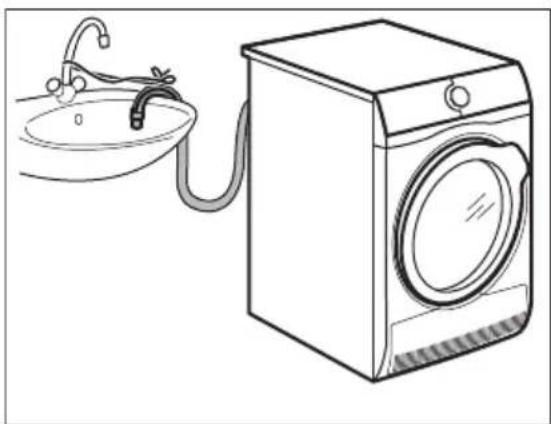

13.1 Kondensatablauf

Zubehörbezeichnung: DK11. Erhältlich bei Ihrem autorisierten Händler (kann bei einigen Modellen des Wäschetrockners angebracht werden) Für die Ableitung des Kondenswassers in ein Waschbecken, einen Siphon, einen Gully o. ä.. Nach der Montage wird der Wasserbehälter automatisch geleert. Der Wasserbehälter muss im Gerät bleiben. Der Schlauch muss mindestens 50 cm und höchstens 100 cm über dem Boden angebracht werden. Der Schlauch darf nicht zu einer Schlaufe geformt werden. Kürzen Sie den Schlauch bei Bedarf. Lesen Sie die mit dem Zubehör gelieferte Gebrauchsanleitung sorgfältig durch.

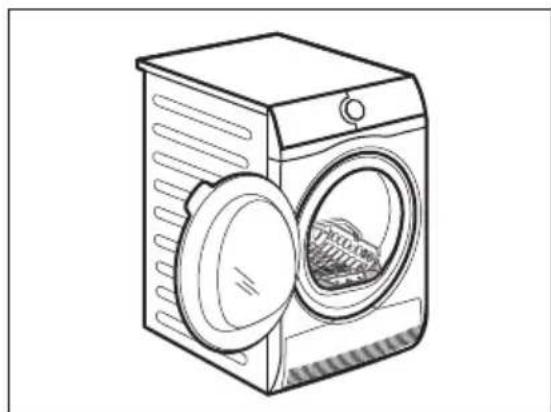

Zubehörname: E4YH200 (A049509), A4YH200 (A049509). Trockengestellzubehör im Wäschetrockner sicher trocknen lassen:

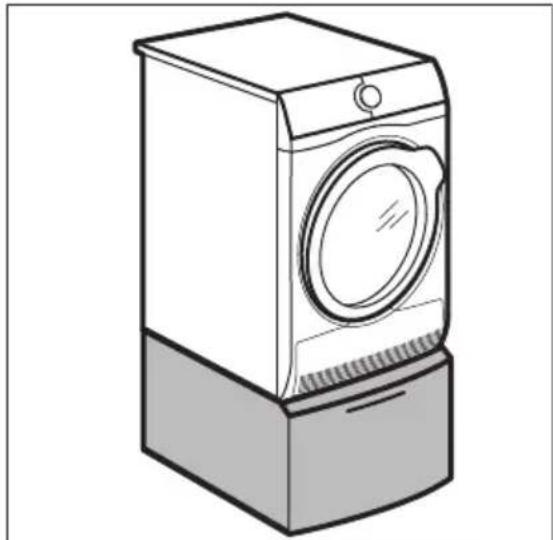

• Pullover/Blusen DEUTSCH 2913.3 Sockel mit Schublade Zubehörname: E6WHPED4. Erhältlich bei Ihrem autorisierten Händler. Zum Erhöhen der Höhe des Geräts, um das Be- und Entladen von Wäsche zu erleichtern. Die Schublade kann zur Aufbewahrung von Wäsche verwendet werden, z. B. für Handtücher, Reinigungsprodukte usw. Lesen Sie sorgfältig die mit dem Zubehör gelieferten Anweisungen.

13.4 Wasch-Trocken-Säule

Zubehörbezeichnung: SKP11GW, STA9GW Erhältlich bei Ihrem autorisierten Händler. Der Bausatz Wasch-Trocken-Säule kann nur mit den in der beiliegenden Broschüre aufgeführten Waschmaschinen und Wäschetrocknern verwendet werden. Siehe beiliegende Broschüre. Lesen Sie die mit dem Zubehör gelieferte Gebrauchsanleitung sorgfältig durch. www.electrolux.com3014. KURZANLEITUNG

14.1 Täglicher Gebrauch

1. Drücken Sie zum Einschalten desGeräts die Taste Ein/Aus.2. Wählen Sie das gewünschteProgramm mit demProgrammwahlschalter aus.3. Drücken Sie zum Ein- undAusschalten einer Option dieentsprechende Taste oder eineTastenkombination.4. Berühren Sie die Taste Start/Pause.5. Das Gerät startet.

Am Ende jedes Programms leuchtet dasSymbol Sieb im Display und Siemüssen das Sieb reinigen.1. Öffnen Sie die Tür. Ziehen Sie dasSieb nach oben.2. Drücken Sie auf den Haken, um dasSieb zu öffnen.3. Entfernen Sie die Flusen aus denbeiden inneren Teile des Siebs mitder Hand. Werfen Sie die Flusen inden Abfalleimer.DEUTSCH 3114.3 Programme Programme Bela‐ dung

Eigenschaften/Pflegesymbol Baumwolle Eco 8,0 kg Programm zum Trocknen von Baumwollwäsche mit dem Trockengrad „Baumwolle Schranktro‐ cken" bei maximaler Energieeinsparung. Baumwolle 8,0 kg Programm zum Trocknen von Baumwollwäsche unterschiedlicher Größe/verschiedener Gewe‐ be. Pflegeleicht 4 kg Pflegeleichte Wäsche und Mischgewebe. Mix 3 kg Baumwolle und pflegeleichte Textilien. Wolle 1 kg Wolltextilien. Sanftes Trocknen von hand‐ waschbaren Wolltextilien. Nehmen Sie die Wä‐ sche unmittelbar nach Abschluss des Pro‐ gramms aus dem Gerät. Seide 1 kg Sanftes Trocknen von handwaschbaren Seide‐ textilien. Bettwäsche 3 kg Bettwäsche, wie Einzel-/Doppelbettlaken, Kopf‐ kissen, Bettbezüge, Tagesdecken. Outdoor 2 kg Outdoorkleidung, Sportgewebe, imprägnierte und atmungsaktive Jacken, Jacken mit heraus‐ nehmbarem Fleeceteil oder Innenwattierung. Trocknergeeignet. Sport 2 kg Sportbekleidung, dünne und leichte Gewebe, Mikrofaser, Polyester. Hygiene 3 kg Trocknet und desinfiziert Ihre Kleidungsstücke und andere Gegenstände, wobei die Tempera‐ tur über 60 °C im Laufe der Zeit aufrechterhal‐ ten wird und 99,9 % der Bakterien und Viren entfernt werden

Hinweis: Dieser Zyklus sollte nur für nasse Ge‐ genstände verwendet werden. Nicht geeignet für empfindliche Gegenstände.

Das maximale Gewicht bezieht sich auf trockene Wäschestücke.

Getestet auf Candida Albicans, MS2 Bacteriophage und Escherichia Coli in externen Tests, die 2021 von der Swissatest Testmaterialien AG durchgeführt wurden (Testbericht Nr. 20212038).

15. PRODUKTDATENBLATT GEMÄSS EU-

VERORDNUNG 1369/2017 Produktdatenblatt Warenzeichen Electrolux www.electrolux.com32Modellkennung TWGL5E400 PNC916099218 Nennkapazität in kg 8,0 Abluft- oder Kondensationswäschetrockner Wärmetauscher Energieeffizienzklasse A+++ Energieverbrauch in kW/Jahr auf der Grundlage von 160 Trocknungszyklen für das Standard-Baumwollprogramm bei vollständiger Befüllung und Teilbefüllung sowie des Verbrauchs der Betriebsarten mit geringer Leistungsauf‐ nahme. Der tatsächliche Energieverbrauch je Zyklus hängt von der Art er Nutzung des Geräts ab. 176,50 Wäschetrockner mit Automatik oder Wäschetrockner ohne Automatik Automatisch Energieverbrauch des Standard-Baumwollprogramms bei vollständiger Befüllung in kWh 1,49 Energieverbrauch des Standard-Baumwollprogramms bei Teilbefüllung in kWh 0,81 Leistungsaufnahme im Aus-Zustand in W 0,05 Leistungsaufnahme im nichtausgeschalteten Zustand in W 0,05 Dauer de unausgeschalteten Zustands in Minuten 10 Das „Standard-Baumwollprogramm“, das bei vollständiger Befüllung und Teilbefüllung das Standardtrocknungspro‐ gramm ist jenes, auf das sich die Informationen auf dem Etikett und im Datenblatt beziehen; dieses Programm ist zum Trocknen normaler nasser Baumwolltextilien geeignet und in Bezug auf den Energieverbrauch für Baumwolle am effizientesten Gewichtete Programmdauer des Standard-Baumwollpro‐ gramms bei vollständiger Befüllung und Teilbefüllung

Programmdauer des „Standard-Baumwollprogramms bei vollständiger Befüllung in Minuten

Programmdauer des „Standard-Baumwollprogramms bei vollständiger Befüllung in Minuten

Kondensationseffizienzklasse auf einer Skala von G (ge‐ ringste Effizienz) bis A (höchste Effizienz)

durchschnittliche Kondensationseffizienz und des Stan‐ dard-Baumwollprogramms bei vollständiger Befüllung als Prozentsatz

Durchschnittliche Kondensationseffizienz und des Stan‐ dard-Baumwollprogramms bei Teilbefüllung als Prozent‐ satz

DEUTSCH 33Gewichtete Kondensationseffizienz für das „Standard- Baumwollprogramm bei vollständiger Befüllung und Teil‐ befüllung"

Schallleistungspegel in dB 65 Einbaugerät J/N Nein Die in der obigen Tabelle angegebenen Informationen entsprechen der Verordnung 392/2012 der EU-Kommission zur Umsetzung der Richtlinie 2009/125/EG.

GARANTIE Kundendienst Servicestellen Industriestrasse 10 5506 Mägenwil Le Trési 6 1028 Préverenges Via Violino 11 6928 Manno Morgenstrasse 131 3018 Bern Langgasse 10 9008 St. Gallen Am Mattenhof 4a/b 6010 Kriens Schlossstrasse 1 4133 Pratteln Comercialstrasse 19 7000 Chur Ersatzteilverkauf Industriestrasse 10, 5506 Mägenwil, Tel. 0848 848 111 Fachberatung/Verkauf Badenerstrasse 587, 8048 Zürich, Tel. 044 405 81 11 Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren. (Ausweis durch Garantieschein, Faktura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit. Die Garantieleistung entfällt bei Nichtbeachtung der Gebrauchsanweisung und Betriebsvorschriften, unsachgerechter Installation, sowie bei Beschädigung durch äussere Einflüsse, höhere Gewalt, Eingriffe Dritter und Verwendung von Nicht-Original Teilen.

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. www.electrolux.com34Für die Schweiz: Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.erecycling.ch
