MODE D'EMPLOI KDL-40EX1 SONY
Sony vous remercie d'avoir choisi ce téléviseur.
Avant de l'utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, veuillez vous référer aux coordonnées contenues dans les documents relatifs au SAV ou à la garantie.
Mode d'emploi du téléviseur numérique
Les fonctions du téléviseur numérique (DVB) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG-2 et H.264/MPEG-4 AVC) ou dans les pays ou les zones couverts par un service de diffusion par câble DVB-C (MPEG-2 et H.264/MPEG-4 AVC) compatible. Vérifiez auprès de votre revendeur local que votre zone de résidence permet la réception du signal DVB-T ou renseignez-vous auprès de votre câblo-opérateur pour être sûr de la compatibilité du service DVB-C avec ce téléviseur. Il est possible que celui-ci vous facture des frais supplémentaires pour ce service et qu'il vous faille accepter ses conditions générales pour cette prestation. Bien que ce téléviseur soit conforme aux spécifications DVB-T et DVB-C, sa compatibilité avec les futurs programmes numériques terrestres DVB-T et par câble DVB-C ne peut en aucun cas être garantie. Certaines fonctions du téléviseur numérique peuvent ne pas être disponibles dans tous les pays/régions et le service câble DVB-C peut ne pas s'avérer totalement opérationnel avec tous les opérateurs. Pour plus d'informations sur le service DVB-C, consultez notre site d'assistance pour le câble à l'adresse suivante : http://support.sony-europe.com/TV/DVBC/
Avis relatif au signal sans fil
- Par la présente, Sony déclare que cet appareil est conforme aux exigences essentielles et autres prescriptions pertinentes de la Directive 1999/5/CE.
Pour obtenir la déclaration de conformité (DoC) à la Directive R&TTE, rendez-vous à l'adresse URL suivante.
http://www.compliance.sony.de/
- Le système de télévision sans fil est exclusivement destiné à être utilisé dans les pays suivants :
Autriche, Belgique, Bulgarie, Chypre, République tchèque, Danemark, Estonie, Finlande, France, Allemagne, Grèce, Hongrie, Islande, Irlande, Italie, Lettonie, Liechtenstein, Lituanie, Luxembourg, Malte, Pays-Bas, Norvège, Pologne, Portugal, République slovaque, Roumanie, Slovénie, Espagne, Suède, Suisse, Turquie et Royaume-Uni.
Lorsque vous utilisez le s , les canaux 36 à 48 (5,15-5,25 GHz) ne peuvent être sélectionnés que pour une utilisation à l'intérieur.
Pour les clients en Italie
législatif du 1.8.2003, no. 259 (« Code des communications électroniques »). En particulier, l'Article 104 indique les conditions dans lesquelles une autorisation générale doit être préalablement obtenue et l'Article 105 précise les conditions dans lesquelles l'utilisation libre est autorisée.
par rapport à la fourniture au public de l'accès RLAN aux services et réseaux de télécommunications, (notamment le système de télévision sans fil) par le Décret ministériel du 28.5.2003, tel qu'amendé, et l'Article 25 (autorisation générale pour les services et réseaux de communications électroniques) du Code des communications électroniques ; ministériel du 12.07.2007.
Pour les clients en Norvège
L'utilisation de cet équipement radio n'est pas autorisée dans la zone géographique située dans un rayon de 20 km autour du centre de Ny-Ålesund, Svalbard.
Pour les clients à Chypre
L'utilisateur final doit enregistrer le système de télévision sans fil auprès du Département des communications électroniques (P. I. 6/2006 et P. I. 6A/2006). P. I. 6/2006 désigne le Règlement des communications radio (Catégories de stations soumises à une autorisation générale et à un enregistrement) de 2006. P. I. 6A/2006 désigne l'Autorisation générale d'utilisation des radiofréquences par les réseaux locaux radio et les systèmes d'accès sans fil, y compris les réseaux locaux radio (WAS/RLAN).
DVB est une marque déposée du DVB Projet - Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double D sont des marques commerciales de Dolby Laboratories. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing, LLC. « BRAVIA » et BRAVIA sont des marques commerciales de Sony Corporation. « XMB » et « xross media bar » sont des marques commerciales de Sony Corporation et Sony Computer Entertainment Inc.
DIGITAL PLUS
HIGH-DEFINITION MULTIMEDIA INTERFACE
Avis relatif à l'étiquette d'identification
L'étiquette reprenant le numéro de module et les caractéristiques nominales de l'alimentation (selon les normes de sécurité en vigueur) se trouve sur le dessous du récepteur multimédia.
Étiquette d'identification
Guide de démarrage 4
Consignes de sécurité 13
Précautions 15

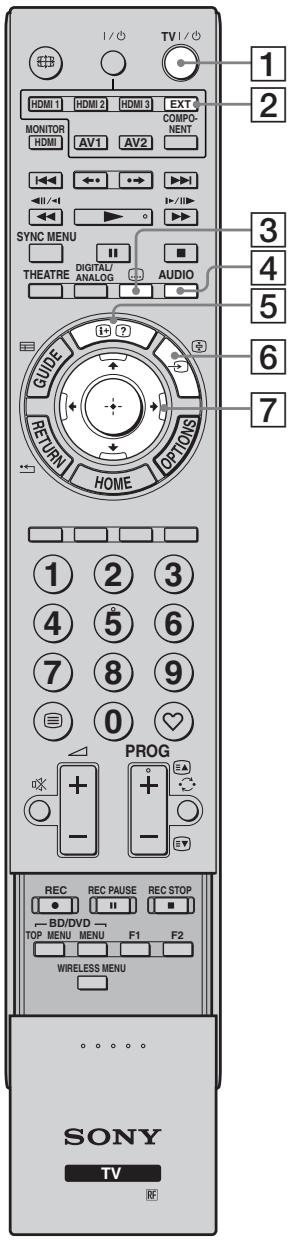

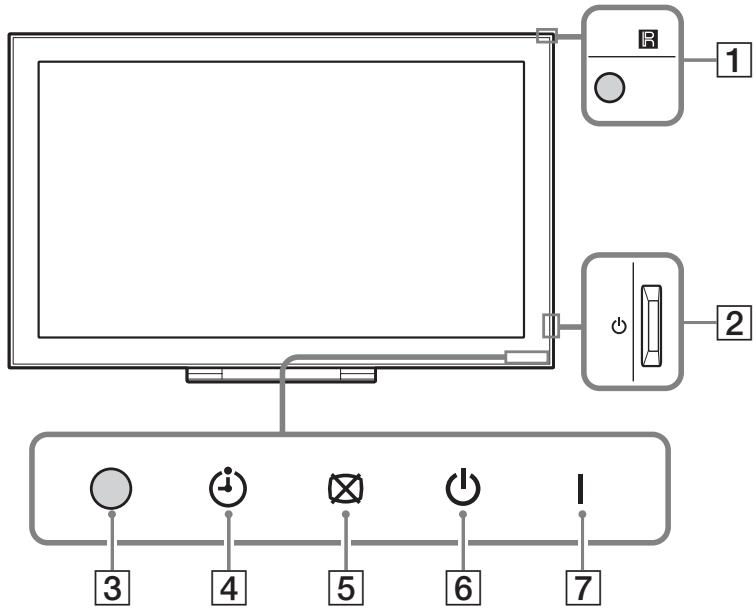

Touches/témoins de l'appareil et de la télécommande 17
Regarder la télévision
Regarder la télévision

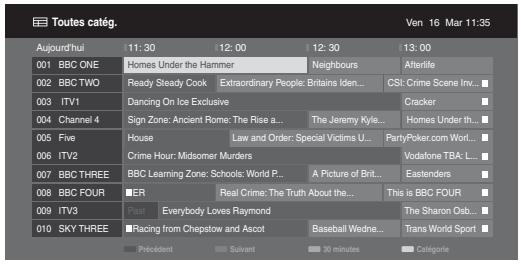

Utilisation de l'EPG numérique (Electronic Programme Guide) DVB 24
Utilisation de la liste des chaînes numériques favorites DVB 25
Utilisation d'un appareil optionnel

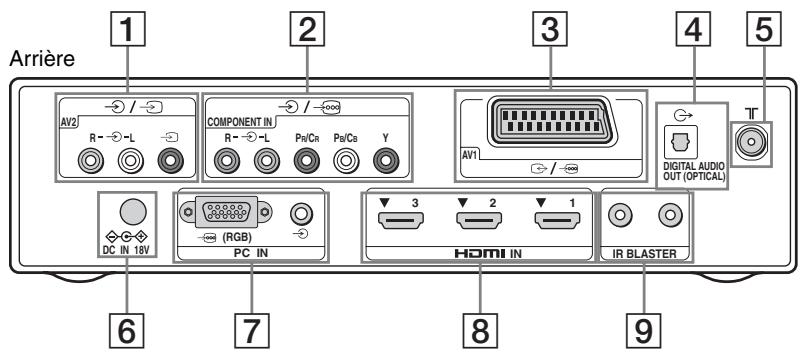

Schéma de raccordement 26
Affichage d'images provenant d'un équipement raccordé 29
Visualisation des photos USB 30
Utilisation de la fonction BRAVIA Sync avec la commande pour HDMI

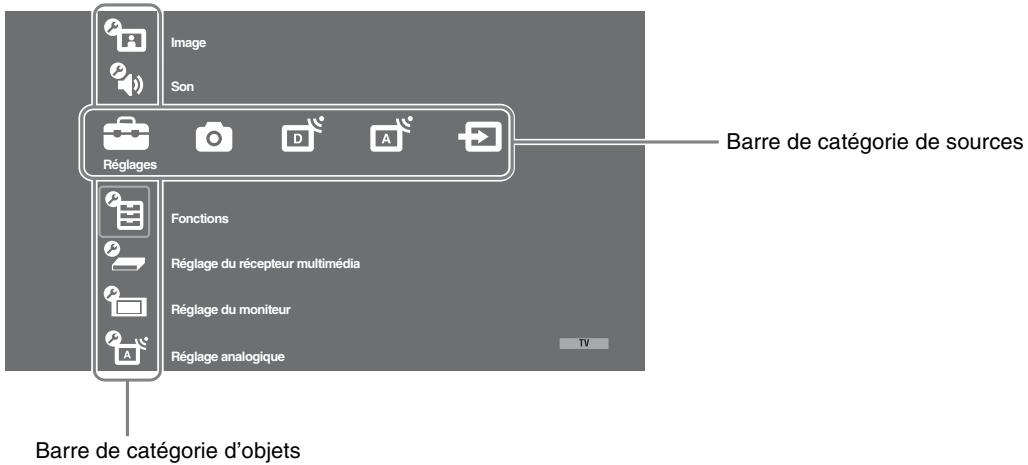

Navigation dans le menu Accueil du récepteur multimédia (XMB™).
Réglages 34

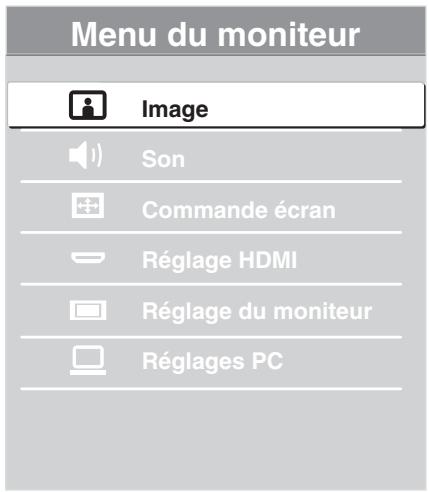

Navigation dans le menu Accueil du moniteur

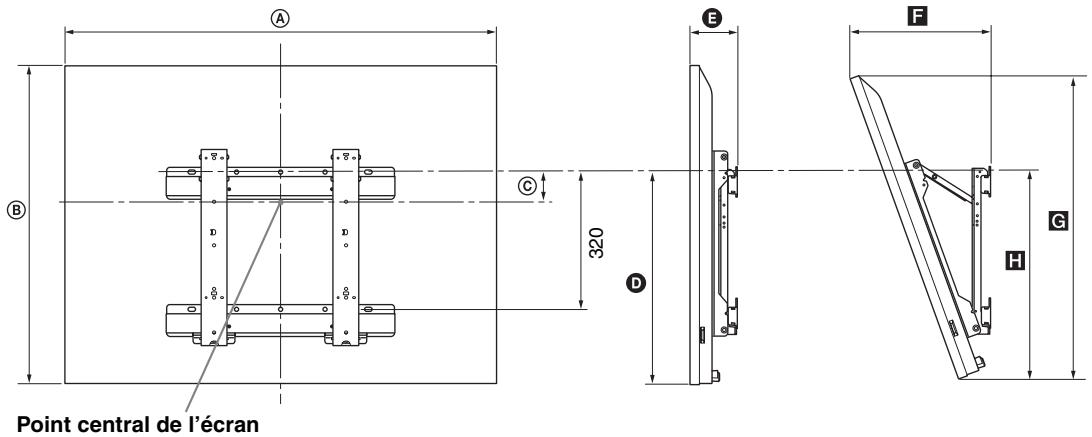

Installation des accessoires (Support de fixation murale) 50
Dépannage 55
DVB : pour les chaînes numériques uniquement
Avant d'utiliser le téléviseur, lisez attentivement la section « Consignes de sécurité » de ce manuel. Conservez ce manuel pour toute référence ultérieure.
Vérification de l'appareil et des accessoires
Moniteur (1)
Cordon d'alimentation secteur du moniteur (avec noyau en ferrite)
Ne retirez pas le noyau en ferrite.
Cordon d'alimentation secteur de l'adaptateur secteur (1)
Adaptateur secteur du récepteur multimédia (1)
Support du cordon d'alimentation (1)
Vis (PSW 4x8) (2)
Télécommande RMF-ED001W (1)
IR Blaster (câble en Y) (2)
Pied du récepteur multimédia (1)

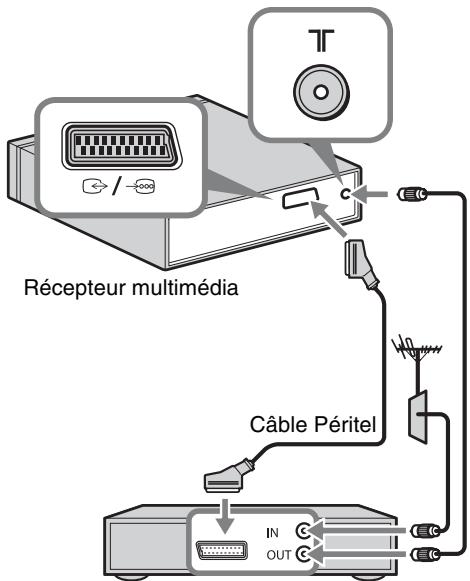

Raccordement d'une antenne/d'un décodeur/d'un enregistreur (notamment un enregistreur DVD) au récepteur multimédia
Raccordement d'un décodeur/enregistre eur DVD) à l'aide du câble Péritel
Décodeur/enregistreur (enregistreur de DVD, par exemple)
Raccordement d'un d à l'aide du câble HDMI.
Décodeur/enregistreur (enregistreur de DVD, par exemple)
- Vous pouvez aussi raccorder directement l'appareil à l'entrée HDMI située sur le côté gauche du moniteur.

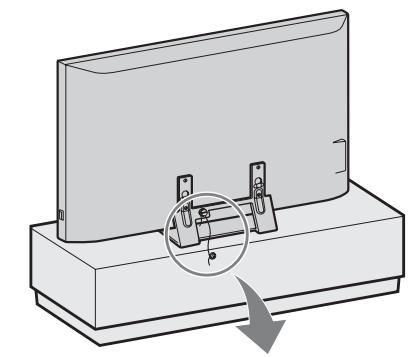

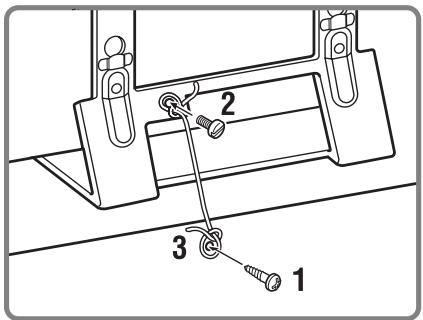

Protection du moniteur contre les chutes
Fixez une vis à bois (4 mm de diamètre, non fournie) dans le pied du moniteur. Fixez une vis à métaux (M6 × 12-15, non fournie) dans l'orifice du moniteur. Reliez la vis à bois et la vis à métaux à l'aide d'un lien résistant.

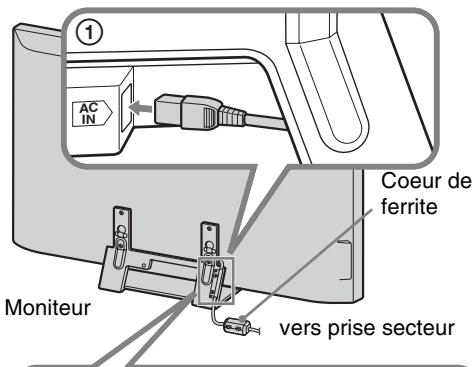

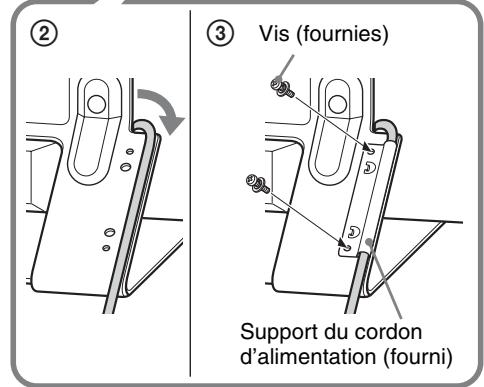

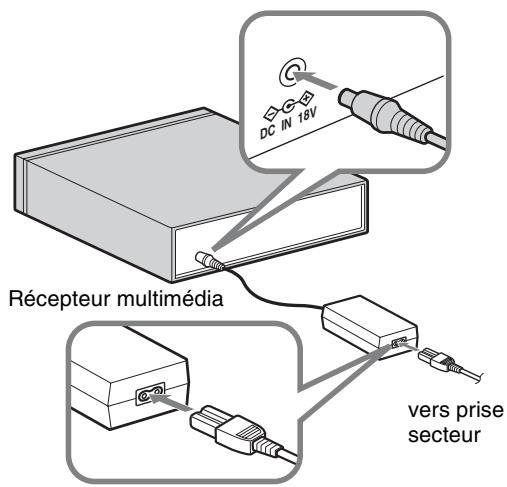

Raccordement du cordon d'alimentation secteur
- Veillez à fixer le .
- Pour garantir la conformité à la législation CEM actuelle, assurez-vous que les conditions suivantes sont remplies. Fixez le support du cordon d'alimentation (fourni) après avoir vérifié que trouve bien dans la rainure du support pour éviter de l'endommager.

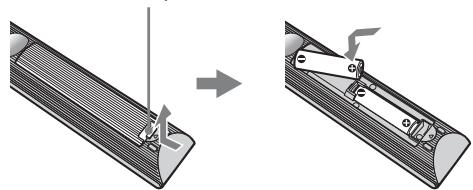

Insertion des piles dans la télécommande
Appuyez sur le couvercle tout en le soulevant pour l'ouvrir.
- Respectez les polarités lors de l'insertion des piles.
- Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
- Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
- Manipulez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
- Ne placez pas la télécommande à proximité d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.
Établissement des communications sans fil avec l'appareil
- Cet appareil peut être installé dans la même pièce.
- Lors de l'installation, laissez une distance d'environ 30 cm à 20 m entre le moniteur et le récepteur multimédia.
- Dégagez la zone qui sépare le moniteur Sinon, l'image risque d'être déformée.
- Si l'image manque de netteté, modifiez la position du moniteur et
- Ne placez aucun des appareils sur une étagère métallique.
- N'utilisez pas simultanément plusieurs appareils au sein de la zone des interférences.
1 Appuyez sur la touche pour mettre l'appareil sous tension.

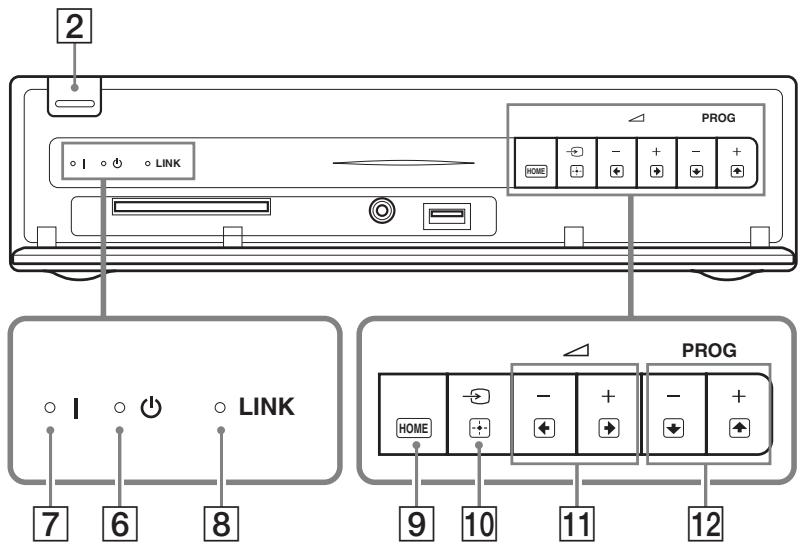

2 Vérifiez le témoin LINK du récepteur multimédia.
Il s'allume dès que la communication sans fil est établie entre le récepteur multimédia et le moniteur.
Témoin LINK
Premiers réglages
La première fois que vous mettez l'appareil sous tension, le menu Langue apparaît à l'écran.
A 3}{4} / \frac{1}{2} / \frac{1}{2}pour sélectionner la langue qui apparaît dans les écrans de menu, puis appuyez sur\oplus$.
- Si la télécommande ne fonctionne pas, appuyez sur les touches de sélection et de validation sur le récepteur multimédia (page 20) pour sélectionner la langue.
2 Sélectionnez « OK », puis appuyez sur ⊕.
3 Appuyez sur ▲ / ▼ pour sélectionner le pays dans lequel vous allez utiliser l'appareil, puis sur ⊕.
Si le pays où ne figure pas dans la liste, sélectionnez « - » plutôt qu'un pays.
4 Appuyez sur ◄ / ► pour sélectionner le type de lieu dans lequel , puis appuyez sur .
- Sélectionnez « Domicile » pour optimiser les réglages du moniteur lorsque vous l'utilisez chez vous.
5 Sélectionnez « OK », puis appuyez sur ⊕.
6 Appuyez sur ◄ / ► pour sélectionner « Antenne » ou « Câble », puis appuyez sur OK.
La sélection de « Câble » permet d'afficher l'écran de sélection du type de recherche. Reportez-vous à la section « Pour procéder à la mémorisation automatique des chaînes dans le cas d'une connexion au câble » (page 8).
L'appareil commence à rechercher toutes les chaînes numériques disponibles, puis toutes les chaînes analogiques. Cette opération peut prendre un certain temps pendant lequel vous ne devez appuyer sur aucune touche de l'appareil ou de la télécommande.
Si un message vous demande de vérifier le raccordement de l'antenne
Aucune chaîne numérique ni analogique n'est détectée. Vérifiez tous les raccordements de l'antenne/du système câble et appuyez sur OK pour relancer la mémorisation automatique.
7. Lorsque le menu « Ordre des chaînes » apparaît à l'écran, suivez les instructions fournies à la section « Ordre des chaînes » (page 38).
Si vous ne souhaitez pas modifier l'ordre dans lequel les chaînes analogiques sont mémorisées sur l'appareil, appuyez sur la touche RETURN pour revenir à l'étape 8.
Pour plus de détails, reportez-vous à la page 34.
Pour plus de détails, reportez-vous à la page 31.
Appuyez sur le bouton.
L'appareil a maintenant réglé toutes les chaînes disponibles.
- Lorsque l'appareil ne reçoit pas de chaîne numérique ou lors de la sélection, à l'étape 3, d'un pays où aucune chaîne numérique n'est diffusée, le réglage de l'heure doit être effectué au terme de l'étape 7.
Pour procéder à la mémorisation automatique des chaînes dans le cas d'une connexion au câble
1 Appuyez sur
2 Appuyez sur ◄ / ► pour sélectionner « Recherche rapide » ou « Recherche complète », puis appuyez sur .
« Recherche rapide » : les chaînes sont réglées en fonction des informations du câblo-opérateur intégrées au signal de diffusion.
Le réglage « Auto » est recommandé pour les options « Fréquence », « Identification de réseau » et « Débit symbole », car il favorise le réglage rapide du téléviseur lorsque cette fonction est prise en charge par le câble-opérateur. Si la fonction « Recherche rapide » n'aboutit pas, utilisez la méthode « Recherche complète » décrite ci-dessous.
« Recherche complète » : toutes les chaînes disponibles sont recherchées et mémorisées sur l'appareil. Cette opération peut prendre un certain temps.
Elle est toutefois recommandée lorsque la fonction « Recherche rapide » n'est pas prise en charge par le câblo-opérateur.
Pour plus d'informations sur les câblo-opérateurs assurant une prise en charge, consultez notre site d'assistance Internet : http://support.sony-europe.com/TV/DVBC/
Appuyez sur ▼ pour sélectionner « Démarrer », puis appuyez sur ENTER.
L'appareil commence à rechercher les chaînes. N'appuyez sur aucune touche de l'appareil ou de la télécommande.
- Certains câblo-opérateurs ne prennent pas en charge la fonction « Recherche rapide ». Si aucune chaîne n'est détectée à l'aide de la « Recherche rapide », effectuez la « Recherche complète ».

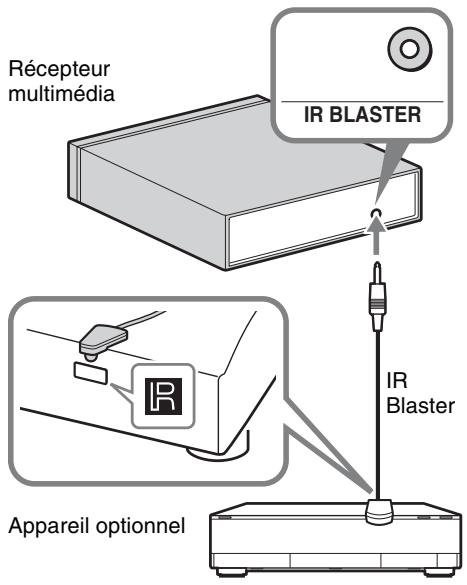

Raccordement de l'IR Blaster à un appareil optionnel
Mettez le récepteur multimédia hors tension avant de raccorder l'IR Blaster.
Fixez l'IR Blaster à proximité du capteur de télécommande (IR) de l'appareil.

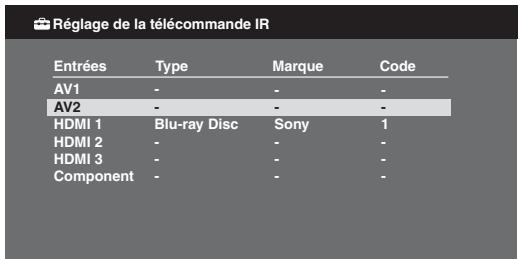

Premiers réglages de la télécommande IR
Grâce au « R », cette télécommande peut piloter la plupart des lecteurs Blu-ray Disc, lecteurs DVD, enregistreurs DVD et récepteurs AV Sony et d'autres marques. Procédez de la manière suivante pour programmer la télécommande.
1 Appuyez sur la touche HOME de la télécommande.
2 Appuyez sur ⇔ / ⇔ pour sélectionner « Réglages ».
3 Appuyez sur ⇑ / ⇓ pour sélectionner « Réglage du récepteur multimédia », puis appuyez sur ⊕.
4 Appuyez sur / pour sélectionner « Réglage de la télécommande IR . L'écran « Réglage de la télécommande IR » s'affiche.
5 Appuyez sur ▲ / ▼ pour sélectionner « Entrées » afin d'enregistrer la télécommande, puis sélectionnez les éléments suivants :
Type : Catégorie de l'appareil raccordé.
Marque : Marque de l'appareil.
Code: Code IR. Le code IR par défaut « 1 » s'affiche lorsque la marque de l'appareil est sélectionnée.
Test : Testez l'alimentation de l'appareil en cours de réglage. Assurez-vous que l'appareil est bien mis sous tension et hors tension.
Si l'appareil ne fonctionne pas ou si certaines fonctions sont inopérantes
Entrez le code correct ou ses alternatives éventuelles énumérées dans la liste de l'étape 5. Remarquez qu'il est possible que la liste ne reprenne pas les codes de tous les modèles de toutes les marques.
- Il n'est pas garanti que cette fonction soit opérationnelle avec tous les appareils.

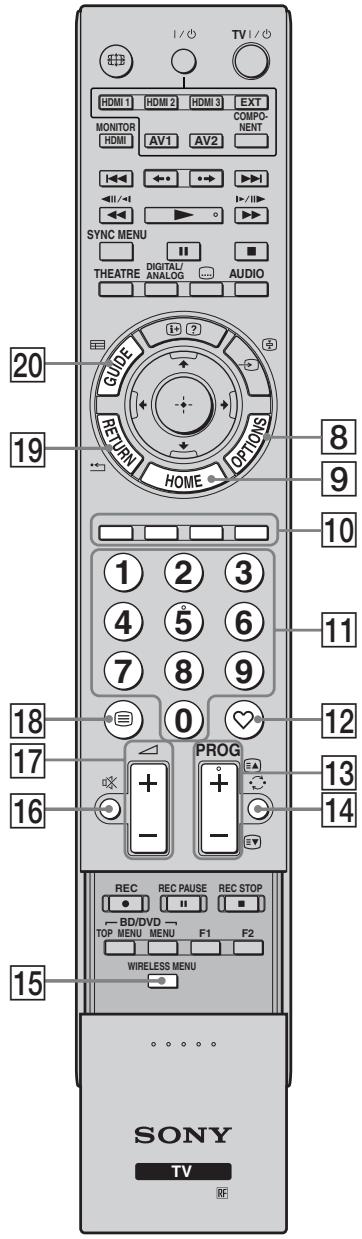

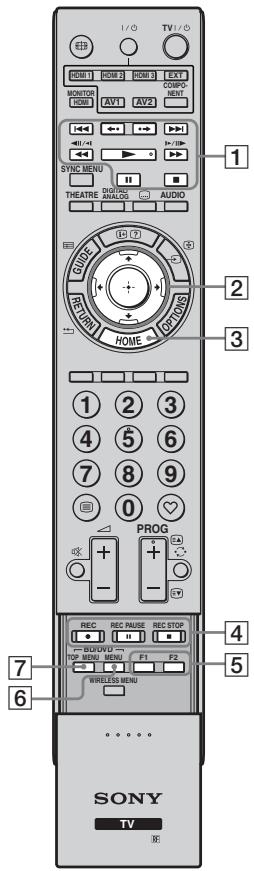

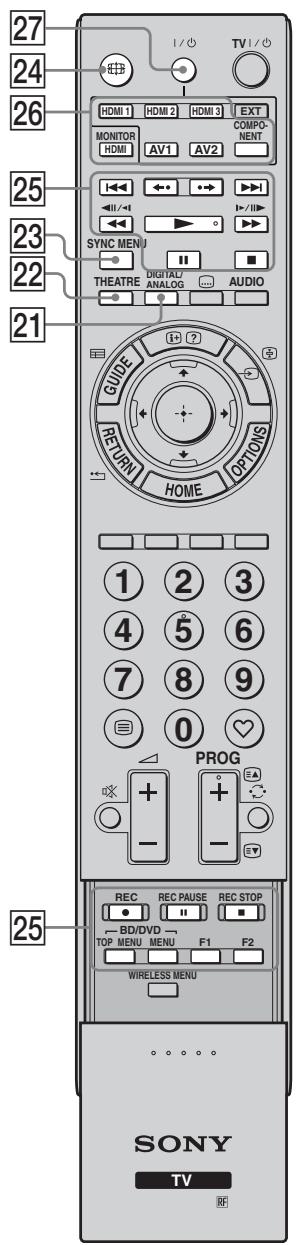

Utilisation d'un appareil optionnel
Pour plus de détails, reportez-vous au mode d'emploi fourni avec l'appareil raccordé. Selon l'appareil raccordé, il est possible que certaines touches ne fonctionnent pas.
1. Appuyez sur HDMI 1, HDMI 2, HDMI 3, AV1, AV2 ou COMPONENT.
2. Appuyez sur EXT.
3. Pendant que la touche EXT est allumée, appuyez sur I/() pour mettre l'appareil sous tension, puis pilotez-le à l'aide des touches suivantes.
- La touche possède un point tactile. Il vous servira de référence lors de l'utilisation de l'appareil.
| Elément | Description |
| 1 Touches de fonction BD/DVD | Pour acceder au début du titre/chapitre/scène/ plage précédent/suivant.
←-/-: Pour repeter la scène/faire avancer brièvement la scène.
<=> : Pour faire reculer/avancer rapidement le disque si vous appuyez sur cette touche pendant la lecture.
■ : Pour dire un disque à la vitesse normale.
■ : Pour suspendre la lecture.
■ : Pour arrêté la lecture. |
| 2 //0/<>/+ | Pour sélectionner / confirmer un élément. |
| 3 HOME | Pour ouvrir le menu. |
| 4 Touches d'enregistrement DVD | ● REC : Pour démarrer l'enregistrement.
■ REC PAUSE : Pour suspendre l'enregistrement.
■ REC STOP : Pour arrêté l'enregistrement. |
| 5 F1/F2 | Sélectionne une fonction lors de l'utilisation d'un apparil combiné (telle qu'un DVD/HDD). |
| 6 BD/DVD MENU | Affiche le menu du disque BD/DVD. |
| 7 BD/DVD TOP MENU | Affiche le menu principal du disque BD/DVD. |

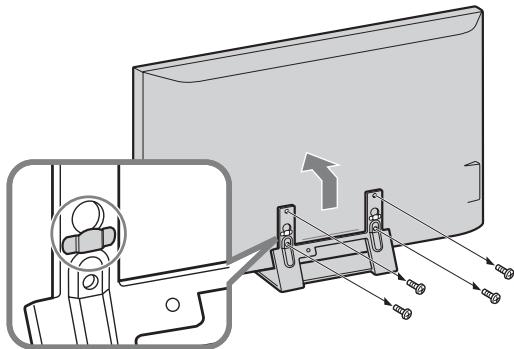

Démontage du pied de table du moniteur
Débranchez le cordon d'alimentation secteur au niveau du moniteur avant de démonter le pied.
- Retirez les vis en suivant les flèches ♠ indiquées sur le moniteur. Aucun motif ne justifie le démontage du pied de table du moniteur, à l'exception de ceux énumérés ci-dessous.
- Pour fixer le moniteur au mur.
Ne retirez pas le cache en plastique du pied de table.
Fixation du pied au récepteur multimédia
Le récepteur multimédia peut aussi être utilisé verticalement avec le pied fourni.
Faites correspondre la vis sans tête au centre du pied et l'orifice situé sur le côté droit du récepteur multimédia.
Installation / Mise en place
Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.
Installation
Le téléviseur doit être installé à proximité d'une prise de courant aisément accessible. Placez le téléviseur sur une surface stable et horizontale. L'installation murale du téléviseur doit être confiée à un technicien spécialisé. Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment :

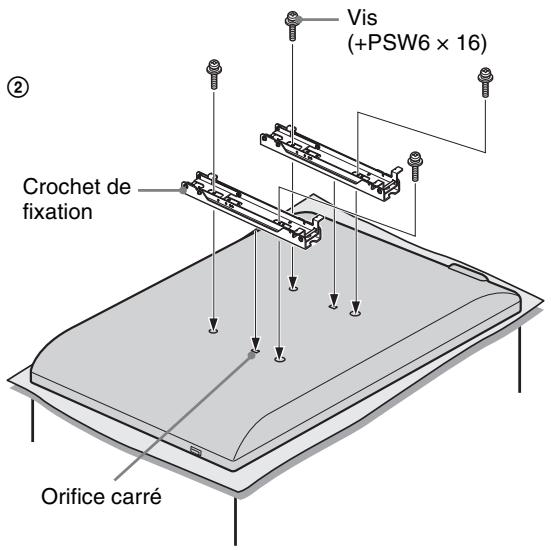

S SU-WL500/SU-WL700
Veillez à utiliser les vis fournies avec le s lorsque vous attachez les crochets de fixation au téléviseur.
Les vis fournies sont conçues de manière à mesurer de 8 à 12 mm de long par rapport à la surface de fixation du crochet. Le diamètre et la longueur des vis varient selon le modèle du .
Utiliser d'autres vis que celles fournies peut provoquer des dégâts à l'intérieur du téléviseur, provoquer sa chute, etc.
8mm-12mm
Transport
Avant de transporter le téléviseur, débranchez tous ses câbles. La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille. Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée ci-contre. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran. Pour soulever ou déplacer le téléviseur, saisissez-le par sa base. Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives. Lorsque vous transportez le téléviseur pour le porter à réparer ou alors que vous déménagez, glissez-le dans son emballage et son carton d'origine.
Veillez à soulever le téléviseur en le saisissant par sa base et non par l'avant.
Aération
Vous ne devez jamais obstruer les orifices d'aération du boîtier ni y introduire un objet quelconque. Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous. Il est vivement recommandé d'utiliser le support de fixation murale Sony pour favoriser la circulation adéquate de l'air.

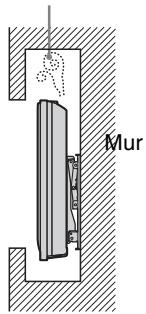

Installation murale
Laissez au moins cet espace libre autour du téléviseur.
Installation sur pied
Laissez au moins cet espace libre autour du téléviseur.
Récepteur multimédia installé horizontalement
Haut / Avant : Laissez au moins cet espace libre autour du téléviseur.
Installé verticalement
Haut Avant
Laissez au moins cet espace libre autour du téléviseur.
Pour une ventilation correcte, sans accumulation de salissures ni de poussière :
- à plat, à l'envers, vers l'arrière ou sur le côté.
- sur une étagère, un tapis, un lit ou dans un placard.
- Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, des journaux, etc.
- N'installez pas le téléviseur comme illustré ci-dessous.
La circulation de l'air est bloquée.
La circulation de l'air est bloquée.
Cordon d'alimentation secteur
Manipulez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure :
Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.
- Insérez la fiche à fond dans la prise secteur.
- Utilisez le téléviseur sur une alimentation de 220-240 V CA uniquement. Pour des raisons de sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher sur les câbles.
- Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant.
- Éloignez le cordon d'alimentation secteur des sources de chaleur.
- Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se détériorer et un incendie peut se déclarer.
Remarques
N'utilisez pas le cordon d'alimentation fourni avec un autre appareil. Ne pliez pas et ne tordez pas exagérément le cordon d'alimentation secteur. Cela pourrait mettre à nu ou rompre les fils conducteurs. Ne modifiez pas le cordon d'alimentation secteur. Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur. Ne tirez jamais sur le cordon d'alimentation secteur proprement dit pour le débrancher. Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant. Pour la prise de courant, n'utilisez pas une prise de mauvaise qualité.
Ce qu'il ne faut pas faire
N'installez et n'utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux repertoriés ci-dessous, car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.
Lieu :
À l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou un voilier, à l'intérieur d'un véhicule, dans des établissements hospitaliers, sur des sites instables, ou exposés à la pluie, à l'humidité ou à la fumée.
Environnement :
Endroits excessivement chauds, humides ou poussiéreux, accessibles aux insectes, soumis à des vibrations mécaniques, à proximité d'objets inflammables (bougies, etc.).
Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'éclaboussure. C'est pourquoi aucun objet rempli d'un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.
Situation :
N'utilisez pas le téléviseur avec les mains mouillées, sans son boîtier ou avec des accessoires non recommandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.
Éclats et projections d'objets :
- Ne projetez aucun objet en direction du téléviseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves. Si la surface de l'écran se fendille, ne touchez pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.
Au repos
Si vous envisagez de ne pas utiliser le téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement. Le téléviseur demeurant sous tension lorsqu'il est simplement éteint, débranchez la fiche d'alimentation secteur de la prise de courant pour le mettre complètement hors tension. Toutefois, certains téléviseurs possèdent des fonctionnalités dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode de veille.
Avec les enfants
Ne laissez pas les enfants grimper sur le téléviseur. Conservez les petits accessoires hors de leur portée pour éviter tout risque d'ingestion accidentelle.
Si vous rencontrez les problèmes suivants...
Éteignez le téléviseur et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants devait survenir.
Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialisé.
Si :
- Le cordon d'alimentation secteur est endommagé.
- La prise de courant est mal fixée.
- Le téléviseur est endommagé après avoir subi une chute, un impact ou la projection d'un objet.
- Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.
Avertissement
Pour éviter les risques 'exposez pas cet appareil à la pluie ou à l'humidité.
Pour prévenir tout risque e placez pas d'objets remplis de liquides, comme des vases, sur l'appareil.
N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou une armoire similaire.
Veillez à ce que la prise secteur se trouve à proximité de l'appareil et que son accès soit aisé. Veillez à raccorder l'adaptateur secteur et fournis. N'utilisez aucun autre adaptateur secteur. Cela pourrait entraîner un dysfonctionnement. Raccordez l'adaptateur secteur à une prise secteur facilement accessible.
N'enroulez pas autour de l'adaptateur secteur. Cela risquerait de briser ses fils et/ou d'altérer le bon fonctionnement du récepteur multimédia.
Ne touchez pas l'adaptateur secteur avec des mains humides. Si vous constatez que l'adaptateur secteur ne fonctionne pas normalement, débranchez-le immédiatement de la prise secteur. Cet appareil n'est pas débranché du secteur aussi longtemps qu'il reste raccordé à la prise secteur, même s'il a été mis hors tension.
Regarder la télévision
Regarder la télévision dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort. Si vous utilisez un casque, réglez le volume de façon à éviter un niveau sonore excessif qui pourrait altérer votre capacité auditive.
Écran LCD
Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99 % ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inhérent à la structure de l'écran LCD et n'indique pas un dysfonctionnement. N'appuyez pas sur le filtre avant, ne le raclez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD être endommagé. Si ce téléviseur est utilisé dans un environnement froid, l'image peut apparaître sale ou sombre. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente. Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps. L'écran et le boîtier se réchauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'anormal. L'écran LCD contient une petite quantité de cristaux liquides. Certains tubes fluorescents utilisés dans ce téléviseur contiennent également du mercure. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.
Traitement et nettoyage du boîtier et de la surface de l'écran du téléviseur
Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entreprendre toute opération de nettoyage.
Pour éviter toute dégradation du matériel ou du revêtement de l'écran, respectez les précautions suivantes.
Pour ôter la poussière du boîtier ou de la surface de l'écran, frottez délicatement avec un linge doux. En cas de saleté tenace, frottez avec un linge doux légèrement imprégné d'une solution à base de détergent doux dilué. N'utilisez jamais aucune éponge abrasive, produit de nettoyage alcalin/acide, poudre à récurer ou solvant volatil, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l'écran et le matériel du boîtier. Pour une ventilation correcte, nous vous conseillons d'aspirer régulièrement les ouvertures d'aération.
Appareil optionnel
Éloignez le téléviseur de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon, l'image pourrait être déformée et/ou un bruit pourrait être provoqué. Cet appareil a été testé et déclaré conforme aux limites de la Directive CEM lors de l'utilisation d'un câble de signal de liaison dont la longueur ne dépasse pas 3 mètres.
Fonction sans fil de l'appareil
Si un équipement sans fil opérant à la même fréquence (bande des 5 GHz) que l'appareil se trouve à proximité de celui-ci, les images et le son peuvent s'accompagner de parasites, ou l'image peut disparaître complètement. En outre, d'autres équipements radio ou sans fil peuvent provoquer des interférences. Les équipements sans fil opérant sur la bande des 5 GHz, notamment les réseaux sans fil et les téléphones sans fil, doivent être maintenus éloignés de l'appareil.
- Ils peuvent agir sur l'image, en fonction de l'environnement d'installation ou de la situation du moniteur e (page 4).
- Comme le récepteur multimédia et le moniteur communiquent par l'intermédiaire d'une connexion sans fil, la qualité des images provenan peut être différente de celle des images reçues d'un équipement directement raccordé au moniteur via une connexion HDMI. La transmission des images peut prendre un certain temps, selon le type de signal, la rapidité des mouvements, notamment dans le cas de graphismes animés, etc. L'affichage d'images provenant d'un ordinateur ou de photos, notamment l'EPG, peut s'accompagner de flou et de scintillement. L'appareil ne peut être utilisé que conjointement avec le moniteur et le récepteur multimédia fournis. N'utilisez pas cet appareil à proximité d'un équipement médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier. Même si cet appareil émet/reçoit des signaux brouillés, soyez attentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.
Télécommande HF
Si un équipement sans fil opérant à la même fréquence (bande des 2,4 GHz) que l'appareil se trouve à proximité de celui-ci, la télécommande risque de ne pas fonctionner correctement. En outre, des fours à micro-ondes ou un équipement radio peuvent engendrer des interférences. Éloignez toujours de l'appareil les équipements sans fil opérant sur la bande de fréquences des 2,4 GHz.
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole, apposé sur le produit ou sur son
emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veuillez contacter le service municipal local, le service chargé du traitement des déchets ménagers ou le magasin où vous avez acheté le produit.
Traitement et élimination des piles usagées (applicable dans les pays de l'Union européenne et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole, apposé sur les piles ou sur leur emballage, indique que les piles fournies avec ce produit ne doivent pas être traitées avec les déchets ménagers. En vous assurant que ces piles sont bien éliminées de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Dans le cas de produits qui, pour des raisons de sécurité, de performances ou d'intégrité des données, nécessitent une connexion permanente à une pile intégrée, le remplacement de celle-ci doit uniquement être assuré par des techniciens spécialisés. Pour assurer le traitement adéquat de la pile, le produit en fin de vie doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. Pour toutes les autres piles, consultez la section expliquant le retrait de la pile du produit en toute sécurité. Les piles usagées doivent être remises à un point de collecte approprié pour leur recyclage. Pour des informations détaillées sur le recyclage de ce produit ou des piles, veuillez contacter le service municipal local, le service chargé du traitement des déchets ménagers ou le magasin où vous avez acheté le produit.
Télécommande
Comme l'appareil et la télécommande communiquent sur une fréquence radio, vous pouvez commander l'appareil sans diriger la télécommande vers celui-ci.
Les touches numériques 5, PROG+ et AUDIO disposent de points tactiles. Ils vous serviront de repère lors de l'utilisation du téléviseur.
| Touche | Description |
| 1 TV I/ (Veille du télévisueur) | Appuyez sur cette touche pourmettre l'appareil sous et hors tension en mode veille. |
| 2EXT | Appuyez sur cette touche pourcommander l'appareil à l'aide de la télécommande quand l'IR Blaster lui est raccordé (page 10).Remplacez les piles quand la touche EXT clignote trois fois. |
| 3(Réglage sous-titre) | Appuyez sur cette touche pour modifier la langue des sous-titres (page 40)(en mode numérique seulement). |
| 4AUDIO | En mode analogique: appuyez sur cette touche pourchangerele mode Choix Son (page 36).En mode numérique: appuyez sur cette touche pour modifier la langue utilisée pour la chaîne actuellément visiennenté (page 40). |
| 5(Info/Affichage du texte) | En mode numérique: affiche une description de la chaîne actuellément visiennenté.En mode analogique: affiche des informations. Appuyez à une reprise pour afficher le nombre de la chaîne en cours et le format d'écran. Appuyez à nouveau pour afficher les informations de l'horloge.Appuyez une troisième fois pour faire disparaître cet affichage de l'écran.En mode Télétexte (page 23):affiche les informations masquées (par exemple,les réponses à un questionnaire). |
| 6(Sélecteur d'entrée/maintien du texte) | Appuyez sur cette touche pourafficher la liste des entrées (page 27).En mode Télétexte: appuyez sur cette touche pour maintenir l'affichage de la page en cours. |
| 7()// (Sélecteur d'entrée/maintien du texte) | Appuyez sur // // / pour déplacer le curseur à l'écran. Appuyez sur ⊕ pour sélectionner/confirmer l'élement mis en évidence. Lors de la lecture d'un fichier photo: appuyez sur ⊕ pour suspendre/lancer un diaporama. Appuyez sur // ⊕ pour sélectionner le fichier précédent. Appuyez sur // ⊕ pour sélectionner le fichier suivant. |
| Touche | Description |
| 8 | OPTIONS | Appuyez sur cette touche pour afficher une liste contenant les options « Commande de périphérique » ou des raccourcis vers certains menus de réglages. Utilisez le menu « Commande de périphérique » pour utiliser un équipement compatible avec la commande pour HDMI. Les options répertoriées varient en fonction de la source d'entrée. |
| 9 | HOME | Appuyez sur cette touche pour afficher le menu Accueil du récepteur multimédia en mode récepteur multimédia (page 33) ou le menu Accueil du moniteur en mode moniteur (page 43). |
| 10 | Touches de couleur | Lorsque les touches de couleur sont disponibles, un guide d'utilisation s'affiche à l'écran. Suivez le guide d'utilisation pour exécuter l'opération sélectionnée (page 23, 24, 25). |
| 11 | Touches numériques | En mode TV : permettent de sélectionner les chaînes. Pour les numérodes de chaînes 10 et supérieurs, appuyez sur le deuxième et le troisième chiffres rapidement. En mode Télétexte : appuyez pour entraun un numéro de page. |
| 12 | ♥ (Favoris) | Appuyez sur cette touche pour afficher la liste des chaînes Favoris numériques que vous avez spécifique (page 25). |
| 13 | PROG +/-/±/± | En mode TV : permettent de sélectionner la chaîne suivante (+) ou précédente (-). En mode Télétexte : permettent de sélectionner la page suivante ± ou précédent (±). |
| 14 | ○ (Chaine précédente) | Appuyez sur cette touche pour revenir à la的最后一ère chaîne que vous avez visualisée (pendant plus de cinq secondes). |
| 15 | WIRELESS MENU | Appuyez sur cette touche pour afficher « Réglage du canal sans fil » (page 48). |
| 16 | ○ (Couper le son) | Appuyez sur cette touche pour couper le son. Appuyez à nouveau sur la touche pour rétablier le son. • En mode veille, appuyez sur cette touche pourmettre le monitueur sous tension en coupant le son. |
| 17 | ↓+/- (Volume) | Appuyez sur ces touches pour régler le volume. |
| 18 | ⓷ (Texte) | Appuyez sur cette touche pour afficher des informations de texte (page 23). |
| 19 | RETURN /• | Appuyez sur cette touche pour revenir à l'écran précédent du menu affchéé. Lors de la lecture d'un fichier photo : appuyez sur cette touche pour arrêté la lecture. (L'écran revient à la liste des fichiers ou dossiers.) |
| 20 | GUIDE /⓹ (EPG) | Appuyez sur cette touche pour afficher l'EPG numérique (Electronic Programme Guide) (page 24). |
| Touche | Description |
| 21 ANALOG/DIGITAL | Appuyez sur cette touche pour afficher laforthème chaîne analogique ou numérique quevous avez regardée. |
| 22 THEATRE | Vous pouvez activer ou désactiver le ModeCinéma. Lorsque ce mode est activé, la sortieaudio (si l'appareil est raccordé à un systèmeaudio au moyen d'un cable HDMI) et laqualité d'image optimes pour les films sontautomatiquement réglées.Lorsque vous éteignez l'appareil, le Modecinéma est également désactivé.La fonction « Commande pour HDMI »(BRAVIA Sync) est uniquement disponibleavec les appareils Sony raccordés surlesquels est apposé le logo BRAVIA Syncou BRAVIA Theatre Sync ou qui prenntencharge la commande pour HDMI. |
| 23 SYNC MENU | Affiche le menu de l'appareil HDMIraccordé. Si vous affichez d'autres écransd'entrée ou programmes, « Sélection Périph.HDMI » s'affiche en cas de pression sur cettetouche.La fonction « Commande pour HDMI »(BRAVIA Sync) est uniquement disponibleavec les appareils Sony raccordés surlesquels est apposé le logo BRAVIA Syncou qui prennten charge la commandepour HDMI. |
| 24 (Mode d'écran) | Appuyez sur cette touche pour modifier leformat d'écran (page 23). |
| 25 Touches ded commandedes appareilsraccordés | Vous pouvez commander un équipementraccordé à l'appareil (page 10). |
| 26 HDMI1/2/3,MONITORHDMI, AV1/2,COMPONENT | Appuyez sur cette touche pour sélectionner lasource d'entrée. |
| 27 I/O | Appuyez sur cette touche pourmettre sous ouhors tension l'équipement raccordé àl'appareil (page 10). |
Récepteur multimédia
| Elément | Description |
| 1 Capteur de la télécommande | Capte les signaux IR de la télécommande (si vous utilisez une télécommande IR, non fournie).
Ne posez jamais rien sur le capteur, car cela pourrait gérer son fonctionnement. |
| 2 (Marche/Arrêt) | Met l'appareil sous ou hors tension.
Pour déconnecter totallyment l'appareil, débranchez la fiche de la prise secteur. |
| 3 Capteur de lumière | Ne posez jamais rien sur le capteur, car cela pourrait=géné son fonctionnement. |
| 4 (Témoin de la minuterie) | Brille en orange si le rappel est défini (page 24) ou si la minuterie est réglée (page 34). |
| 5 (Témoin Sans image) | S'allume en vert lorsque l'image est désactivée (page 48). |
| 6 (Témoin Veille) | S'allume en rouge lorsque l'appareil est en mode veille. |
| 7 I (Témoin Marche/Arrêt) | S'allume en vert lorsque l'appareil est sous tension. |
| 8 Témoin LINK | S'allume lorsque la connexion sans fil est stable entre le récepteur multimédia et le monitueur. |
| 9 HOME (HOME) | Affiche le menu Accueil du récepteur multimédia en mode récepteur multimédia (page 33) ou le menu Accueil du monitueur en mode monitueur (page 43). |
| 10 / (Sélecteur d'entrée/OK) | En mode monitueur: permet de sélectionner la source d'entrée à partir de l'équipement raccordé aux prises de l'appareil (page 26). Dans le menu de l'appareil: sélectionne le menu ou l'options et confirme le réglage. |
| 11 +/−/⓷/⓹ | En mode monitueur: augmentent (+) ou diminuents (-) le volume. Dans le menu de l'appareil: permettent de parcourir les options vers la droite (⓸) ou la gauche (⓹). |
| 12 PROG +/-/⓸/⓹ | En mode TV: permettent de sélectionner la chaîne suivante (+) ou précédente (-). Dans le menu de l'appareil: permettent de parcourir les options vers le haut (⓹) ou vers le bas (⓹). |
- Assurez-vous que l'appareil a été mis hors tension avant de débrancher le cordon d'alimentation secteur. Si vous le débranchez alors que l'appareil est sous tension, le témoin risque de rester allumé ou un dysfonctionnement de l'appareil peut survenir.
- Ne posez jamais rien sur les témoins, car cela pourrait gêner leur fonctionnement.
- Quand le récepteur multimédia est utilisé en position verticale avec son pied, les fonctions des touches [11] et [12] (dans le menu de l'appareil) sont permutées.
Regarder la télévision
Appuyez sur la touche du récepteur multimédia ou du moniteur pour le mettre sous tension.
- Quand l'un de ces deux appareils est mis sous tension, l'autre se met également sous tension.
Lorsque l'appareil est en mode veille (le témoin (veille) situé à l'avant brille en rouge), mettez-le sous tension en appuyant sur la touche TV/VID de la télécommande.
Appuyez sur DIGITAL/ANALOG pour permuter entre les modes numérique et analogique.
Les chaînes disponibles varient en fonction du mode.
Appuyez sur les touches numériques ou sur PROG + / - pour sélectionner une chaîne de télévision.
Pour sélectionner les numéros de chaînes 10 et supérieurs à l'aide des touches numériques, entrez le deuxième et le troisième chiffre en moins de 2 secondes. Pour sélectionner une chaîne numérique à l'aide du Guide, voir page 24.
En mode numérique
Une bannière d'informations apparaît ponctuellement. Les icônes ci-dessous sont indiquées dans la bannière.
Service radio : Service / Codage / Abonnement : Plusieurs langues audio sont disponibles. Sous-titres disponibles : Sous-titres disponibles pour les malentendants. Âge minimum requis pour le programme actuel (de 4 à 18 ans) : Verrouillage parental.
Opérations supplémentaires
| Pour | Faites ceci |
| Allumer le monitér à partir du mode veille sans le son | Appuyez sur △. Appuyez sur ∠+/- pour régler le volume. |
| Régler le volume | Appuyez sur ∠+ (augmenter)/-(diminuer). |
Pour accéder au télétexte
Appuyez sur. Chaque fois que vous appuyez sur, l'écran défile en boucle dans l'ordre suivant :
Texte → Texte sur l'image du téléviseur (mode mixte) → Aucun Texte (quitter le service Télétel)
Pour sélectionner une page, appuyez sur les touches numériques ou sur PROG + / - . Pour maintenir l'affichage d'une page, appuyez sur → / ←.
Pour afficher des informations masquées s.
- Lorsque quatre éléments de couleur s'affichent au bas de la page de Télétexte, le service Fastext est disponible. Fastext vous permet d'accéder rapidement et aisément à des pages. Appuyez sur la touche de couleur correspondante pour accéder à la page indiquée.
Appuyez à plusieurs reprises sur le bouton pour afficher le format d'écran voulu.
Large+*
Affiche les émissions au format 4:3 conventionnel avec une imitation du format 16:9. L'image 4:3 est étirée afin de remplir l'écran.
4:3
Affiche les émissions au format 4:3 conventionnel (pas au format 16:9) dans les proportions correctes.
Plein
Affiche les émissions au format 16:9 dans les proportions correctes.
Zoom*
Affiche les émissions cinémascopiques (au format Letter Box) dans les proportions correctes.
14:9 (pour entrées du récepteur multimédia seulement)
Affiche les émissions au format 14:9 dans les proportions correctes. Par conséquent, des bandes noires sont visibles de chaque côté de l'image.
- Des parties de l'image peuvent être coupées en haut et en bas.
- Certains caractères et/ou lettres situés en haut et en bas de l'image risquent de ne pas être visibles en mode « Large+ ». Dans ce cas, vous pouvez sélectionner « Amplitude verticale » via le menu « Réglages écran » (page 35) et ajuster la dimension verticale pour les afficher.
- Lorsque l'option « Auto 16:9 » est réglée sur « Oui », l'appareil sélectionne automatiquement le mode le mieux adapté au programme (page 35).
- Vous pouvez ajuster la position de l'image en sélectionnant « Large+ », « 14:9 » ou « Zoom ». Appuyez sur les touches pour vous déplacer vers le haut ou vers le bas (par exemple, pour lire les sous-titres).
Appuyez sur OPTIONS pour afficher les options suivantes lorsque vous regardez un programme.
| Options | Description |
| Mode de l'image | Voir page 44. |
| Mode son | Voir page 46. |
| Haut-parleur | Voir page 36. |
| Motionflow | Voir page 45. |
| Réglage sous-titre (en mode numérique seulement) | Voir page 40. |
| Arrêt programme | Voir page 34. |
| Eco d'énergie | Voir page 48. |
| Utiliser le « MONITOR HDMI » | Passage à l'entrée MONITOR HDMI. |
| Info système (en mode numérique seulement) | Voir page 41. |
Utilisation de l'EPG numérique (Electronic Programme Guide) DVB
1. En mode numérique, appuyez sur GUIDE.
2. Effectuez l'opération voulue, comme indiqué dans le tableau ci-dessous ou sur l'écran.
- Cette fonction n'est pas nécessairement disponible dans tous les pays.
| Pour | Faites ceci |
| Regarder un programme | Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnez le programme, puis appuyez sur ⊙. |
| Déactiver le guide | Appuyez sur ⊙ GUIDE. |
| Trier les informations sur le programme par catégorie -liste des-catégories | 1 Appuyez sur la touche bleue.2 Appuyez sur Ⓞ/ Ⓞ et sélectionnez une catégorie, puis appuyez sur ⊙. |
| Régler un programme à visionner automatiquement au démarrage - Rappel | 1 Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnez le programme que vous voulez afficher, puis appuyez sur ⊙/ ⊙.2 Appuyez sur Ⓞ/ Ⓞ pour sélectionner « Rappel», puis appuyez sur ⊙.Le symbole ⊙ s'affiche auprès des informations sur le programme. Le témoin ⊙ du panneau avant du monitour s'allume en orange.3 Si vous passez en mode veille, le monitour s'allume automatiquement lorsque le programme est sur le point de démarrer. |
| Annuler un rappel -liste des programmes | 1 Appuyez sur ⊙/ ⊙.2 Appuyez sur Ⓞ/ Ⓞ pour sélectionner « Listes des program.», puis appuyez sur ⊙.3 Appuyez sur Ⓞ/ Ⓞ et sélectionné le programme que vous souhaitez supprimer, puis appuyez sur ⊙.4 Appuyez sur Ⓞ/ Ⓞ pour sélectionner « Supprimer la program.», puis appuyez sur ⊙.Un écran s'affiche pour confirmer que vous voulez supprimer le programme.5 Appuyez sur Ⓞ/ Ⓞ pour sélectionner « Oui», puis appuyez sur ⊙ pour confirmer. |
- Si vous avez opté pour l'application d'une limite d'âge aux programmes, l'écran affiche un message vous invitant à saisir le code PIN. Pour plus de détails, reportez-vous à la section « Verrouillage parental » (page 41).
Utilisation de la liste des chaînes numériques favorites
Listedeshainesnumériquesfavorites
1. En mode numérique, appuyez sur ♥.
2. Effectuez l'opération voulue, comme indiqué dans le tableau ci-dessous ou sur l'écran.
- Cette fonction n'est pas nécessairement disponible dans tous les pays.
| Pour | Faites ceci |
| Créer la première fois votre liste des Favoris | 1 Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnez laCHAîne à ajouter, puis appuyez sur ⊙.
2 Les chaînes mémorisées dans la liste de favoris sont signalées par le symbole Ⓞ.
2 Appuyez sur la touche jaune pour sélectionner « Favoris 2 » ou « Favoris 3 ». |
| Regarder uneCHAîne | 1 Appuyez sur la touche jaune pour parcourir les liste des favoris.
2 Appuyez sur Ⓞ/ Ⓞ pour sélectionner laCHAîne, puis appuyez sur ⊙. |
| Déactiver la liste des favoris | Appuyez sur RETURN. |
| Ajouter ou supprimer des chaînes dans la liste des Favoris en cours de modification | 1 Appuyez sur la touche bleue.
2 Appuyez sur la touche jaune pour désirir la liste des favoris à modifier.
3 Appuyez sur Ⓞ/ Ⓞ/ Ⓞ et sélectionnéz laCHAîne à ajouter ou supprimer, puis appuyez sur ⊙. |
| Supprimer toutes les chaînes de la liste des Favoris courante | 1 Appuyez sur la touche bleue.
2 Appuyez sur la touche jaune pour sélectionner la liste des favoris à modifier.
3 Appuyez sur la touche bleue.
4 Appuyez sur Ⓞ/ Ⓞ pour sélectionner « Oui», puis appuyez sur ⊙ pour confirmer. |
Schéma de raccordement
Vous pouvez raccorder une large gamme d'équipements optionnels à votre appareil. Les câbles de raccordement ne sont pas fournis.
Récepteur multimédia
Avant
Moniteur
| Raccordement | Symbole d'entrée affché à l'écran | Description |
| 1 →/→ AV2 | AV2 | Si l'équipment est de type mono, raccordez-le à la prise L. |
| 2 →/→ COMPONENT IN | Component | Les sorties videoe composante ne prennet en charge que les entrées videoe suivantes : 480i, 480p, 576i, 576p, 720p, 1080i et 1080p. |
| 3 →/→ AV1 | AV1 | Quand vous raccordez un décodeur, le tuning du téléviseur reproduit des signaux brouillés vers le décodeur, puis le décodeur les décode avant de les reproduire à son tour. |
| 4 DIGITAL AUDIO OUT (OPTICAL) | | Utilisez un cable audio optique.
Aucun son n'est reproduit en mode moniteur. |
| 5 TT | | Entrée HF de raccordement au système de télévision par cable ou à l'antenne VHF/UHF. |
| 6 DC IN 18V | | Se raccorde à l'adaptateur secteur fourni. |
| 7 RGB)/PC IN | PC | Nous vous recommendons d'utiliser un cable PC avec ferrites, comme le « Connecteur, D-Sub 15 » (réf. 1-793-504-13, disponible auprès de votre centre de service après-vente Sony) ou de type équivalent. |
| 8 HDMI IN 1/2/3, Monitor HDMI IN | HDMI 1/ HDMI 2/ HDMI 3/ Monitor HDMI | Les signaux videoe et audio numériques sont entrés à partir de l'équipment racordé.
En outre, quand vous raccordez l'équipment qui est compatible avec la commande pour HDMI, la communication avec celui-ci est prise en charge. Pour configurer cette communication, reportez-vous à la page 37.
• Les sorties HDMI ne prennet en charge que les entrées videoe suivantes : 480i, 480p, 576i, 576p, 720p, 1080i, 1080p and 1080/24p (1080/24p est pour MONITOR HDMI seulement). Pour les entrées videoe PC, reportez-vous à la page 54.
• Veiliez à utiliser exclusivement un cable HDMI/agréé portant le logo HDMI. Nous vous recommendons d'utiliser un cable HDMI Sony (de type haut débit).
• Pour HDMI 1/2/3, quand vous raccordez un système audio qui est compatible avec la commande pour HDMI, veiliez à le raccarder aussi à la prise DIGITAL AUDIO OUT (OPTICAL). |
| 9 IR BLASTER | | Se raccorde aux cables IR Blaster fournis. |
| 10 CAM (Module pour système à contrôle d'accès) | | Pour utiliser les services PPV (Pay Per View).
Pour plus d'informations, reportez-vous au mode d'emploi fourni avec votre CAM, retirez la carte factice de l'emplacement CAM, puis mettez le moniter hors tension et insérez votre carte CAM dans l'emplacement. Lorsque vous n'utilise pas le CAM, nous vous recommendons de REPLacer la carte factice dans l'emplacement CAM.
• Le CAM n'est pas pris en charge dans tous les pays.
Vérifiez auprès de votre revendeur agréé.
• Si la carte CAM se coince lorsque vous l'insérez, réessayez. Ne forcez pas. |
| Raccordement | Symbole d'entrée affiché à l'écran | Description |
| 11 Prise casque | | Vous pouvez écouter le son du moniteur via le casque. |
| 12 USB | | Vous avez la possibilité de visionner sur votre appareil des fichiers de musique/photos stockés sur un appareil photo numérique ou un caméoscope Sony via un cable USB ou un péripérisque de stockage USB (page 30). |
| 13 SERVICE ONLY | | Pour le service technique uniquement. |
Affichage d'images provenant d'un équipement raccordé
Mettez l'équipement raccordé sous tension, puis effectuez l'une des opérations suivantes.
Pour les équipements raccordés aux prises Péritel à l'aide d'un câble Péritel 21 broches complètement câblé
Lancez la lecture sur l'équipement raccordé. L'image de l'équipement raccordé apparaît à l'écran.
Pour un magnétoscope/enregistreur DVD à réglage automatique
En mode analogique, appuyez sur PROG + / - ou sur les touches numériques pour sélectionner le canal vidéo.
Pour l'équipement raccordé à la prise Monitor HDMI
Appuyez sur MONITOR HDMI.
Pour tout autre équipement raccordé
Appuyez sur / pour afficher la liste des équipements raccordés. Appuyez sur pour sélectionner la source d'entrée de votre choix, puis appuyez sur .
L'élément mis en évidence est automatiquement sélectionné si vous n'effectuez aucune opération dans les deux secondes suivant la pression de la touche. Si vous avez configuré une source d'entrée sur « Saut » dans le menu « Présel. audio/vidéo » (page 36), celle-ci n'apparaît pas dans la liste.
- Pour revenir au mode TV normal, appuyez sur la touche DIGITAL/ANALOG.
Appuyez sur OPTIONS pour afficher les options suivantes lorsque vous regardez des images provenant d'un équipement raccordé.
Quand l'équipement est raccordé aux prises du récepteur multimédia
| Option | Description |
| Mode de l'image (excepté en mode d'entrée PC/HDMI PC) | Voir page 44. |
| Mode son | Voir page 46. |
| Option | Description |
| Haut-parleur | Voir page 36. |
| Motionflow (excepté en mode d'entrée HDMI PC) | Voir page 45. |
| Arrêtprogrammé (excepté en mode d'entrée PC/HDMI PC) | Voir page 34. |
| Eco d'énergie | Voir page 48. |
| Utiliser le « MONITOR HDMI » | Passage à l'entrée MONITOR HDMI. |
| Réglage auto (en mode d'entrée PC/HDMI PC uniquement) | Voir page 35. |
| Centrage horizontal (en mode d'entrée PC/HDMI PC uniquement) | Voir page 35. |
| Commande de périphérique (en mode d'entrée HDMI uniquement) | Voir page 31. |
Quand l'équipement est raccordé à la prise Monitor HDMI
| Option | Description |
| Réglage de l'image | Voir page 44. |
| Son | Voir page 46. |
| Eco d'énergie | Voir page 48. |
| Motionflow (excepté en mode d'entrée HDMI PC) | Voir page 45. |
| Centrage horizontal (en mode d'entrée HDMI PC uniquement) | Voir page 47. |
| Centrage vertical (en mode d'entrée HDMI PC uniquement) | Voir page 47. |
| Commande de périphérique | Voir page 31. |
| Liste Périph. HDMI | Voir page 19. |
| Utiliser le récept. multimédia | Passage aux entrées du récepteur multimédia. |
Si la communication sans fil échoue
| Option | Description |
| Réglage du canal sans fi | Voir page 48. |
| Utiliser le « MONITOR HDMI » | Passage à l'entrée MONITOR HDMI. |
Visualisation des photos USB
Vous avez la possibilité de visionner sur votre appareil des photos et fichiers audio stockés sur un appareil photo numérique ou un caméscope Sony via un câble USB, ou encore sur un support de stockage USB.
1. Raccordez au récepteur multimédia un périphérique USB pris en charge.
2. Appuyez sur la touche HOME.
3. Appuyez sur pour sélectionner « Photo », puis appuyez sur pour sélectionner « Visualisation des photos USB » et appuyez sur .
L'écran des miniatures s'affiche.
Appuyez sur les flèches de direction pour sélectionner un fichier ou un dossier, puis appuyez sur OK.
Quand vous sélectionnez un dossier, choisissez un fich . La lecture commence.
Appuyez sur RETURN pour revenir à l'écran des miniatures.
Opérations supplémentaires
| Option | Description |
| Sél. de périphérique | Appuyez sur ⇌/ ⇌ pour sélectionner un périphérique lorsque plusieurs sont raccordés. Images BRAVIA est un périphérique prédéfini. |
| Diaporama | Affiche les photos une à une. |
| Réglage | Vous pouvez définir les réglages avancés d'un diaporama ainsi que l'ordre d'affichage des miniatures. |
Options disponibles avec (Photo)
| Option | Description |
| Mode de l’image | Voir page 44. |
| Arrêtprogrammé | Voir page 34. |
| Eco d'énergie | Voir page 48. |
- La qualité d'image peut sembler médiocre avec (Photo), car selon le fichier, des images peuvent être agrandies. Selon la taille et le rapport d'aspect, il se peut aussi que des images n'occupent pas la totalité de l'écran.
- L'affichage de certains fichiers photo peut prendre un certain temps lorsque vous utilisez le mode (Photo).
- Lors de l'accès de l'appareil aux données stockées sur le périphérique USB, veuillez suivre les recommendations suivantes :
- Ne mettez pas hors tension l'appareil ou le périphérique USB connecté.
- Ne débranchez pas le câble USB.
- Ne retirez pas le périphérique USB. Les données stockées sur le périphérique USB peuvent être altérées.
- Sony ne saurait être tenu pour responsable en cas d'altération ou de perte de données sur le support d'enregistrement résultant d'un dysfonctionnement de l'un des équipements raccordés ou de l'appareil.
- La fonction Visualisation des photos USB ne prend en charge que les photos JPEG conformes à la norme DCF.
- Lorsque vous raccordez un appareil photo numérique Sony, réglez son mode de connexion USB sur Auto ou « Stockage de masse ». Pour plus d'informations sur le mode de connexion USB, reportez-vous aux instructions fournies avec votre appareil photo numérique.
- La fonction Visualisation des photos USB ne prend en charge que le système de fichiers FAT32.
- Selon les spécifications exactes du fichier, certains fichiers, y compris ceux qui ont été modifiés sur un PC, peuvent ne pas s'afficher, même si le format de fichier est pris en charge.
- Pour obtenir des informations mises à jour sur les périphériques USB compatibles, visitez le site Web à l'adresse suivante : http://support.sony-europe.com/TV/compatibility/
Pour afficher une photo — Cadre photo
Vous pouvez afficher une photo sur l'écran pendant la période spécifiée. Une fois cette période écoulée, l'appareil repasse automatiquement en mode veille.
1. Appuyez sur la touche HOME.
2. Appuyez sur ⇔ / ⇔ pour sélectionner « Photo », puis appuyez sur ⇔ / ⇔ pour sélectionner « Cadre Photo » et appuyez sur ⊕.
Pour sélectionner une photo
Appuyez sur OPTIONS, puis sélectionnez « Sélection de l'image » et appuyez sur ⊙. Ensuite, sélectionnez une photo et appuyez sur ∨ pour valider.
Pour définir la durée d'affichage d'une photo
Appuyez sur OPTIONS, puis sélectionnez « Durée » et appuyez sur ⊙. Ensuite, sélectionnez la durée et appuyez sur ⊙.
Le compteur apparaît à l'écran.
Pour revenir à XMB™
Appuyez sur RETURN.
- Si vous sélectionnez la photo à partir d'un périphérique USB, celui-ci doit rester raccordé à l'appareil.
- Si l'option « Arrêt programme » est activée, l'appareil repasse automatiquement en mode veille.
Utilisation de la fonction BRAVIA Sync avec la commande pour HDMI
La fonction de commande pour HDMI permet à l'appareil de communiquer avec les équipements raccordés qui prennent en charge cette fonction, via la caractéristique de contrôle inter-équipements CEC (Consumer Electronics Control) HDMI.
Par exemple, il est possible de raccorder plusieurs équipements Sony prenant en charge la commande pour HDMI (au moyen de câbles HDMI) et de tous les contrôler.
Pour cela, vous devez veiller à raccorder correctement l'équipement et à effectuer les réglages appropriés.
Commande pour HDMI
- Met automatiquement hors tension l'équipement raccordé lorsque vous mettez l'appareil en mode veille à l'aide de la télécommande.
- Met l'appareil sous tension de façon synchronisée avec l'équipement raccordé et bascule automatiquement l'entrée vers ce dernier lorsqu'il commence à diffuser.
- Si vous mettez sous tension alors que l'appareil est allumé, la sortie audio bascule du haut-parleur du moniteur au système audio.
- Réglez le volume (boutons + / -) et coupez le son (bouton ×) d' .*
- Vous pouvez commander les équipements fournie en appuyant sur :
- ▶ / ◀ / ▲ / ▼ pour commander directement l'équipement raccordé. SYNC MENU pour afficher le menu de l'é ◄ / ► et OK.
- OPTIONS pour afficher « Commande de périphérique », puis sélectionner des options dans « Menu », « Options » et « Liste du contenu » pour commander l'équipement.
- Consultez les instructions d'utilisation de l'équipement raccordé pour plus de détails sur les options de contrôle disponibles.
Pour raccorder l'équipement compatible avec la commande pour HDMI
Raccordez à l'appareil au moyen d'un câble HDMI. Lors du raccordement d'un système audio, en plus du câble HDMI, assurez-vous de raccorder également la prise DIGITAL AUDIO OUT (OPTICAL) du récepteur multimédia et le système audio au moyen d'un câble audio optique. Pour plus de détails, reportez-vous à la page 27.
Pour effectuer les réglages de la commande pour HDMI
Le contrôle HDMI doit être configuré à la fois au niveau de l'appareil et au niveau de l'équipement raccordé. Pour définir « Réglage HDMI », reportez-vous à la page 37 pour la connexion HDMI 1/2/3 et à la page 47 pour la connexion MONITOR HDMI. Consultez les instructions d'utilisation de l'équipement raccordé pour plus de détails sur les réglages à effectuer au niveau de celui-ci.
- Fonction disponible uniquement en cas de raccordement à HDMI 1/2/3.
Pour régler le menu du récepteur multimédia, passez en mode récepteur multimédia en appuyant sur une des touches de fonction (page 10).
L'interface XMB™ (XcrossMediaBar) se présente sous la forme d'un menu des fonctions BRAVIA et des sources d'entrée affichées sur l'écran du moniteur. L'interface XMB™ est un outil très pratique qui permet de sélectionner les programmes et d'effectuer des réglages sur votre récepteur multimédia.
Appuyez sur la touche HOME.
Le menu Accueil du récepteur multimédia s'affiche à l'écran.
Appuyez sur ⇔ pour sélectionner la catégorie voulue.
| Icône de catégorie de sources | Description |
| Réglages | Vous permet d'effectuer des réglages avancés. Pour plus de détails sur les réglages, reportez-vous à la page 34. |
| Photo | Vous pouvez profiter de fichiers de photo via des périphériques USB (page 30). |
| Numérique | Vous pouvez sélectionner une chaîne numérique, la liste Favoris (page 25) ou le Guide (page 24).Pour sélectionner une chaîne, appuyez sur les touches numériques ou sur PROG +/- . |
| Analogue | Vous pouvez sélectionner une chaîne analogue.Pour sélectionner une chaîne, appuyez sur les touches numériques ou sur PROG +/- .Pour masquer la liste des chaînes analogiques, règlez « Affichage liste des chaînes » sur « Non » (page 37). |
| Entrées externes | Vous pouvez sélectionner un équipement raccordé au récepteur multimédia.Pour donner un nom à une entrée externe, reportez-vous à la section « Présel. audio/vidéo » (page 36). |
3 Appuyez sur ↑ / ↓ pour sélectionner l'élément, puis sur .
4 Suivez les instructions affichées à l'écran.
5 Appuyez sur HOME pour quitter le menu.
- Les options configurables varient suivant le contexte.
- Les options indisponibles ne sont pas affichées ou sont grisées.
Reportez-vous au réglage « Image » du moniteur (page 44).
Son
Reportez-vous au réglage « Son » du moniteur (page 46).
Fonctions
| Démarrage rapide | L'appareil s'allume plus rapidement qu'en temps normal dans les deux heures suivant l'activation du mode veille. Toutefois, la consommation d'énergie dans ce mode est 38 watts plus élevé que la normale. | |
| Réglages minuterie | Active la minuterie pourmettre l'appareil sous/hors tension. | |
| ArrêtprogramméPermet de définir une période après laquelle l'appareil doit passer automatiquement en mode veille.Lorsque la fonction « Arrêtprogrammé» est activée, le tímoin Ⓒ (Minuterie) Situé sur l'avant du moniteur est de couleur orange.Si vous éteignez, puis rallumez l'appareil, ou si vous passez du mode récepteur multimédia au mode moniteur, la fonction « Arrêtprogrammé» revient au réglage « Non ».Un message d'advertissement s'affiche sur l'écran une minute avant que l'appareil bascule en mode veille. | |
| Program. de mise en marche | MarcheprogramméeRègile la minuterie pour allumer l'appareil à partir du mode veille.Fréq. deprogrammationSpécifiez le(s) jour(s) de la semaine pour lesquels la minuterie doit allumer l'appareil.HeureDéfinit l'heure de mise sous tension de l'appareil.DuréeDéfinit la durée pendant laquelle l'appareil doit demeurer sous tension avant de revenir en mode veille.Si vous passez du mode récepteur multimédia au mode moniteur, « Durée » est annulé.Régl. horlogePermet de régler manuelle l'horloge. Lorsque l'appareil reçoit des chaînes numériques, le réglage de l'horloge ne peut pas s'effectuer manuelle dans la mesure où il est synchronisé sur le time code du signal transmis. |
| Démarrage auto | Lance le « menu des premiers réglages » afin de sélectionner la langue, le pays et la situation et régler toutes les chaînes numériques et analogiques disponibles. Généralement, vous ne doivent pas effectuer cette opération, car la langue et le pays ont déjà été sélectionnés et les chaînes déjà réglées lors de la première installation de l'appareil (page 7). Cependant, cette option vous permet de répéter la procédure (par exemple, pour régler à nouveau l'appareil après un déménagement ou pour rechercher de nouvelles chaînes lancées qui viennent de faire leur apparition). |
| Réglages écran | Format écran | Reportez-vous à la section « Pour modifier le format d'écran manuellement » à la page 23. |
| Auto 16:9 | Adapte automatiquement le format d'écran en fonction du signal d'entrée. Pour conserver votre réglage, Sélectionnez « Non ». |
| Zone d'affichage | Permet d'ajuster la zone d'affichage de l'image pour les sources 1080i/p et 720p lorsque « Format écran » est réglé sur « Plein ». |
| Auto Pour la réception des chaînes numériques, affiche les images conformément aux réglages recommendés par le diffuseur. |
| Tous les pixels Affiche les images en conservant leur taille d'origine. |
| Normale Affiche les images dans la taille recommendée. |
| Centrage horizontal | Ajuste la position horizontale de l'image. |
| Centrage vertical | Ajuste la position verticale de l'image quand « Format écran » est réGPL sur « Large+», « Zoom » ou « 14:9». |
| Amplitude verticale | Ajuste l'amplitude verticale de l'image quand « Format écran » est réGPL sur « Large+», « Zoom » ou « 14:9». |
| Réglages PC | Format écran | Sélectionne un format d'écran pour afficher l'entrée à partir de votre PC. |
| Étiré 1 Agrandit l'image de façon à replir la zone d'affichage verticale en conservant le rapport entre les amplitudes horizontale/verticale d'origine. |
| Étiré 2 Agrandit l'image de façon à replir la zone d'affichage. |
| R à Z | Rétablit tous les réglages par défaut de l'écran du PC. |
| Réglage auto | Règle automatiquement la position d'affichage, la phase et le pas de l'image lorsque l'apparil reçoit un signal d'entrée en provenance du PC raccordé. • L'option « Réglage auto » peut ne pas fonctionner correctement avec certains signaux d'entrée. Dans ce cas, réglez manuellement les options « Phase », « Pixel » et « Centrage horizontal». |
| Phase | Règle la phase en cas de scintillagement de l'écran. |
| Pixel | Règle le pas lorsque l'image présente des rayures verticales indésirables. |
| Centrage horizontal | Ajuste la position horizontale de l'image. |
| Gestion de l'alim. | Bascule l'appareil en mode veille si aucun signal n'est reçupendant 30 secondes au niveau de l'entrée PC. |
| Réglages AV | Présél. audio/VIDéo | Permet de donner un nom à un équipement racordé au récepteur multimédia. Ce nom apparaître brièvement à l'écran lors de la sélection de l'équipment. Vous pouvez ignorer une source d'entrée qui n'est raccordée àaucen équipement.
1 Appuyez sur ã/Ø pour scélectionner la source d'entrée de votrechoix, puis appuyez sur ⊙.
2 Appuyez sur ã/Ø pour scélectionner l'options souhaitée ci-dessous, puis appuyez sur ⊙. |
| -, CABLE, SAT, VCR, DVD/BD, JEU, SYSTÉME AUDIO, CAM, PC | Utilise un des noms prédéfinis pour attribuer un nom à l'équipment raccordé. |
| Editor : | Permet de creatorer toute propre nom.
1 Appuyez sur ã/Ø pour scélectionner la lecture ou le chiffre voulu (« _ » pour un espace), puis appuyez sur ⊙.
En cas de saisie incorrecte Appuyez sur ã/Ø pour scélectionner le caractère incorrect. Appuyez ensuite sur ã/Ø pour scélectionner le caractère voulu.
2 Répétez la procédure désrite à l'étape 1 jusqu'à obtention du nom complet.
3 Sélectionnez « OK», puis appuyez sur ⊙. |
| Saut | Permet d'ignorer une source d'entrée non raccordée à un équipement lorsque vous appuyez sur ã/Ø pour scélectionner la source d'entrée. |
| Haut-parleur | Active/désactive les haut-parleurs internes du moniteur. |
| Haut-parleur TV | Les haut-parleurs du moniteur sont actifs pour vous permettre d'écouter le son du téléviseur par leur intermédiaire. |
| Système Audio | Les haut-parleurs du moniteur sont déactivés pour vous permettre d'écouter le son du téléviseur uniquement par l'intérémiale d'un équipement audio externe raccordé aux prises de sortie audio. Lorsqu'un équipement compatible avec la « Commande pour HDMI » est raccordé, son fonctionnement peut être synchronisé sur celui du moniteur. Ce réglage doit être effectué après le raccordement de l'équipment. |
| Choix Son | Permet de scélectionner le son du haut-parleur pour une diffusion en stéreo ou bilingue. |
| Stéreo/Mono | Pour une diffusion en stéreo. |
| A/B/Mono | Pour une émission bilingue, scélectionnez « A » pour le canal son 1, « B » pour le canal son 2 ou « Mono » pour un canal mono évventuel. |
| • Si vous scélectionnez un autre équipement raccordé à l'appareil, réglez « Choix Son » sur « Stéreo », « A » ou « B». |
| Réglage de la télécommande IR | Reportez-vous à la page 9 pour le « Réglage de la télécommande IR ». | |
| Réglage HDMI | Cette fonction permet de configurer les équipements compatibles avec la « Commande pour HDMI » qui sont raccordés aux prises HDMI. Notez que le réglage de synchronisation doit également être effectué au niveau des équipements compatibles avec la « Commande pour HDMI » connectés. | |
| Commande pour HDMI | Cette option configure la synchronisation entre les équipements compatibles avec la « Commande pour HDMI » et l'appareil. Lorsqu'elle est réglée sur « Oui », les options de menu suivantes peuvent être sélectionnées. Toutefois, la consommation d'énergie dans ce mode est plus élevé. Si l'équipement Sony spécifique qui est compatible avec la « Commande pour HDMI » est raccordé, cette option lui est automatiquement appliquée quand elle est réglée sur « Oui » à l'aide de l'appareil. |
| Arrêt auto des périph. | Quand cette option est réglée sur « Oui », l'équipement compatible avec la « Commande pour HDMI » se met hors tension quand vous basculez l'appareil en mode veille à l'aide de la télécommande. |
| Allumage TV auto | Lorsque cette option est réglée sur « Oui » et que l'équipement compatible avec la « Commande pour HDMI » raccordé est sous tension, l'apparil s'allume automatiquement et affiche le signal d'entrée HDMI de l'équipement raccordé. |
| Mise à jour liste périph. | Crée ou met à jour la « Listes des périph. HDMI ». Il est possible de raccerder jusqu'à 14 équipements compatibles avec la « Commande pour HDMI», avec un maximum de quatre appareils raccordés à une même prise. Veillez àmettre à jour la « Listes des périph. HDMI » lorsque vous modifie les branchements ou réglages des équipements compatibles avec la « Commande pour HDMI ». Sélectionnez-les un par un manuellement jusqu'à ce que vous obteniez une qualité d'image satisfaisante pendant plusieurs seconds. |
| Liste des périph. | Affiche les équipements compatibles avec la « Commande pour HDMI » raccordés. |
| HDMI |
| Informations sur le produit | Affiche les informations produits du récepteur multimédia. Sélectionnez « Informations sur le moniteur » pour afficher les informations produits relatives à votre moniteur. | |
| R à Z total | Rétablit tous les réglages par défaut du télévisuer et affiche l'écran « Démarrage auto ».
• Veillez à ne pas étéindre l'ordinateil pendant cette opération (qui prend environ 30 secondes) et n'appuyez sur aucune touche.
• Tous les réglages, y compris la liste des chaînes numériques favorites, le pays, la langue, les chaînes mémorisées automatiquement, etc. sont réinitialisées. | |
Réglage du moniteur
Reportez-vous au « Réglage du moniteur » pour régler le moniteur (page 48).
Réglage analogique
Affichage liste des chaînes
Sélectionnez « Non » pour masquer la liste des chaînes analogiques dans l'interface XMB™ (XrossMediaBar).
| Mémorisation auto | Permet de régler toutes les chaînes analogiques disponibles.
Cette option vous permet de repétér la procédure de réglage de l'appareil, par exemple, pour le régler à nouveau après un déménagement ou pour rechercher de nouvelles chaînes qui viennent de faire leur apparition. | |
| Ordre des chaînes | Permet de modifier l'ordre dans lequel les chaînes analogiques sont mémorisées sur l'appareil.
1 Appuyez sur Ⓞ/☑ pour sélectionner la chaîne que vous souhaitez déplacer vers un autre numéro, puis appuyez sur ⊙.
2 Appuyez sur Ⓞ/☑ pour sélectionner le nouveau numéro pour votre chaîne, puis appuyez sur ⊙. | |
| Mémorisation manuelle | Avant de sélectionner, « Nom/AFT/Filtre Audio/LNA/Saut», appuyez sur PROG +/- pour sélectionner le numéro de programme associé à la chaîne. Vous ne pouvez pas désirir un numéro configuré pour être ignorer avec l'options « Saut » (page 36). | |
| Chaîne/Norme/Canal | Permet de prédéfinir manuelleles les chaînes.
1 Appuyez sur Ⓞ/☑ pour sélectionner « Chaîne », puis appuyez sur ⊙.
2 Appuyez sur Ⓞ/☑ pour sélectionner le numéro de la chaîne à régler manuellement (pour le réglage d'un magnétoscope/enregistreur DVD, sélectionnez la chaîne 00), puis appuyez sur RETURN.
3 Appuyez sur Ⓞ/☑ et sélectionné « Norme », puis appuyez sur ⊙.
4 Appuyez sur Ⓞ/☑ pour sélectionner une des normes de diffusion des programmes télévisés suivants, puis appuyez sur RETURN.
B/G : pour les pays d'Europe occidentale I : pour le Royaume-Uni D/K : pour les pays d'Europe orientale L : pour la France
5 Appuyez sur Ⓞ/☑ pour sélectionner « Canal », puis appuyez sur ⊙.
6 Appuyez sur Ⓞ/☑ pour sélectionner « S » (pour les chaînes diffusées par cable) ou « C » (pour les chaînes terrestres), puis appuyez sur ⊙.
7 Réglez les canaux comme suit :
Si vous ne connaissiez pas le numéro du canal (fréquence)
Appuyez sur Ⓞ/☑ pour rechercher le prochain canal disponible. Lorsqu'un canal est détecté, la recherche s'arrête. Pour poursuivre la recherche, appuyez sur Ⓞ/☑.
Si vous connaissiez le numéro du canal (fréquence)
Appuyez sur les touches numériques pour entraîre le numéro du canal de la diffusion de votre choix ou le numéro de canal de votre magnétoscope/enregistreur DVD.
8 Appuyez sur ⊙ pour sélectionner « Confirmer », puis sur ⊙.
9 Appuyez sur Ⓞ/☑ pour sélectionner « OK », puis appuyez sur ⊙.
Répétez la procédure ci-dessus pour prédéfinir d'autres chaînes manuellement. |
| Nom | Permet de donner un nom de votrechoix à la chaîne sélectionnée à l'aide de cinqlettres ou chiffres maximum. Ce nom apparaitra brievement à l'écran lors de la sélection de la chaîne.Pour saisir des caractères, suivez les étapes 1 à 3 de la section « Editor : » (page 36). |
| AFT | Permet d'affiner manuellement le réglage du canal (fréquence) sélectionné si vous avez l'impression qu'un léger réglage améliorerait la qualité de l'image.Vous pouze affiner le réglage sur une plage de -15 à +15.Lorsque « Oui » est sélectionné, l'affinage du réglage s'effectue automatiquement. |
| Filtre Audio | Améliore le son des différentes chaînes en cas de déformation dans des émissions mono. Il peut arriver qu'un signal de diffusion non standard entraîne une déformation du son ou une désactivation intermittente du son lorsque vous regardez des programmes mono.Si vous ne rencontres pas de déformation du son, il est recommendé de laisser à cette option sa valeur par défaut « Non ».Ous ne pouvez pas receivevoir de son stéreo ou dual si vous sélectionnéz « Bas » ou « Haut » . |
| LNA | Améliore la qualité de l'image des différentes chaînes en cas de très faible intensité des signaux de diffusion (image parasitée).Si vous n'observe aucune amélioration de la qualité de l'image après la sélection de « Oui », réglez cette option sur « Non » (réglage par défaut). |
| Saut | Permet d'ignorer les chaînes analogiques non utilisées lorsque vous appuyez sur PROG +/- pour sélectionner une chaîne. (Vous pouze toujours sélectionner une chaîne ignoree à l'aide des touches numériques). |
| Confirmer | Enregistre les modifications apportées au réglage « Mémorisation manuelle » . |
Réglage numérique DV3
Réglage numérique des chaînes
Mémo numérique auto
Permet de régler les chaînes numériques disponibles. Cette option vous permet de répéter la procédure de réglage de l'appareil, par exemple pour le régler à nouveau après un déménagement ou pour rechercher de nouvelles chaînes qui viennent de faire leur apparition. Pour plus de détails, reportez-vous à l'étape 6 de la section « Premiers réglages » (page 8).
| Ordre des chaînes | Supprime toute chaîne numérique indésirable ménorisée sur l'appareil et modifie l'ordre dans lequel elles sont ménorisées.1 Appuyez sur ◆/◇ pour sélectionner la chaîne à supprimer ou à déplacer vers le nouveau numéro. Vous pouvez aussi sélectionner une chaîne en appuyant sur les touches numériques de façon à entraîr son numéro de trois chiffres.2 Supprimez les chaînes numériques ou modifiez leur ordre de ménorisation comme suit :Pour supprimer la chaîne numérique Appuyez sur ◆. Lorsqu'un message de confirmation s'affiche, appuyez sur ◆ pour sélectionner « Oui », puis appuyez sur ◆.Pour modifier l'ordre des chaînes numériques Appuyez sur ◆, puis sur ◆/◇ pour sélectionner le nouveau numéro de la chaîne et appuyez sur ◆.3 Appuyez sur ◆ RETURN. |
| Réglage numérique manuel | Permet de régler manuellement les chaînes numériques. Cette fonction est disponible lorsque « Mémo numérique auto » est réglé sur « Antenne ».1 Appuyez sur la touche numérique pour sélectionner le numéro de la chaîne que vous souhaitez ménoriser manuellement, puis appuyez sur ◆/◇ pour la ménoriser.2Après avoir trouvez toutes les chaînes disponibles, appuyez sur ◆/◇ pour sélectionner la chaîne à ménoriser, puis appuyez sur ◆.3 Appuyez sur ◆/◇ pour sélectionner le numéro de ménorisation de la nouvelle chaîne, puis appuyez sur ◆.Répétez la procédure ci-dessus pour régler d'autres chaînes manuellement. |
| Configuration sousTitre | Réglage sousTitre | Lorsque l'options « Mal-entendant » est sélectionnée, une aide visuelle est affichée avec les sous-titres (si les chaînes TV diffusent cette information). |
| Langue sousTitre | Permet de sélectionner la langue des sous-titres. |
| Configuration audio | Type audio | Bascule vers le programme pour mal-entendant lorsque l'options « Mal-entendant » est sélectionnée. |
| Langue audio | Permet de sélectionner la langue à utiliser pour la chaîne. Certaines chaînes numériques diffusent plusieurs langues audio associées à la chaîne programme. |
| Description Audio | Fournit une description sonore (narration) des informations visuelles si les chaînes TV diffusent ce type d'informations. |
| Niveau de Mixage* | Règle les niveaux de sortie du son principal et de la fonction Description Audio de l'appareil. |
| Plage dynamique | Permet de compenser les différences de niveau audio entre les différentes chaînes. Cette fonction peut n'avoir aucun effet sur certains chaînes. |
| Sortie optique | Sélectionné le signal audio restitué au niveau de la prise DIGITAL AUDIO OUT (OPTICAL) à l'arrêté du récepteur multimédia. Réglez cette option sur « Auto » lorsqu'un équipement compatible Dolby Digital est raccordé et sur « PCM » pour les apparêils non compatibles. |
| * Cette option est uniquement disponible lorsque l'options « Description Audio » est réalisée sur « Oui ». |
| Ecran Radio | Affiche le papier peint de l'écran quand vous écoutez une émission radio depuis 20 secondes, sans que vous deviez appuyer sur une touchequelconque.Vous pouvez scélectionner la couleur du papier peint, opter pour un choix aléatoire ou afficher un diaporama (page 30).Pour annuler l'affichage temporaire du papier peint, appuyez sur une touchequelconque. |
| Verrouillage parental | Permet de définir une limite d'âge sur les chaînes. Toute chaîne excédant la limite d'âge ne peut être visionnée qu'après avoir entree le Code PIN correctement.1 Appuyez sur les touches numériques pour enterre le Code PIN actuel.Si vous n'avez pas préalablement définit un Code PIN, un champ de saisie de Code PIN s'affiche à l'écran. Suivez les instructions fournies à la section « Code PIN » ci-dessous.2 Appuyez sur ù/ ù pour scélectionner la limite d'âge ou « Aucun » (pour un accès aux programmes sans restriction), puis appuyez sur ⊙.3 Appuyez sur ← RETURN. |
| Code PIN | Pour définirotte code PIN pour la première fois:1 Appuyez sur les touches numériques pour enterre le nouveau Code PIN.2 Appuyez sur ← RETURN.Pour changere Your code PIN1 Appuyez sur les touches numériques pour enterre le Code PIN actuel.2 Appuyez sur les touches numériques pour enterre le nouveau Code PIN.3 Appuyez sur ← RETURN.Le Code PIN 9999 est toujours accepté. |
| Configuration technique | MAJ. auto du service Active les fonctions de détction et mémorisation de nouveaux services numériques de l'apparéil dés qu'ils sont disponibles.Pour permettre la mise à jour du service, l'appareil doit rester en mode veille de temps en temps.Télécharg. Logiciel Permet à l'appareil de receivevoir automatiquement les mises à jour du logiciel, gratuitement par votre antenné/systeme cable (lorsque de nouvelles versions sont disponibles). Nous vous recommendons de régler cette option sur « Oui » en permanence.Si vous ne souhaitez pas que le logiciel soit mis à jour, réglez cette option sur « Non ».Pour permettre la mise à jour du logiciel, l'appareil doit rester en mode veille de temps en temps. |
| Info système Affiche la version actuelle du logiciel et le niveau du signal.Si la barre de signal est rouge (pas de signal) ou orange (signal faible), vérifie le branchement de l'antenne/du cable.Fuseau horaire Permet de scélectionner manuelles le fuseau horaire pour votre zone si celui-ci est différent du fuseau horaire par défaut défini pour votre pays. |
| Heure d'été / hiver auto | Permet d'effectuer automatiquement ou non le passage à l'hourd'éte et l'hourd'hiver. |
| Oui | Effectue automatiquement le passage entre l'hourd'éte et l'hourd'hiver en fonction du calendrier. |
| Non | L'hourd'est affichée en fonction du décalage définir par « Fuseau hora » . |
| Réglage du module CA | Permet d'acceder à un service télévisuelpayant à la suite de l'installation d'un module CAM (Module pour système à contrôle d'accès) et d'une carte de vision. Reportez-vous à la page 27 pour connaître l'emplacement de la prise (PCMCIA). |
Pour régler le menu du moniteur, passez en mode moniteur en appuyant sur la touche MONITOR HDMI de la télécommande.
Appuyez sur la touche HOME.
Le menu Accueil du moniteur s'affiche à l'écran.
2 Appuyez sur les flèches pour sélectionner l'élément, puis sur OK.
3 Suivez les instructions affichées à l'écran.
4 Appuyez sur HOME pour quitter le menu.
- Les options configurables varient suivant le contexte.
- Les options indisponibles ne sont pas affichées ou sont grisées.
Mode de l'image
Sélectionne le mode de l'image, excepté pour la source d'entrée PC. Le « Mode de l'image » inclut des options optimales pour les films et les photos, respectivement. Les options disponibles varient en fonction de la source d'entrée.
| Intense | Pour accentuer le contraste et la nettété de l'image. |
| Standard | Pour une image standard. Conseilé pour le divertissement à domicile. |
| Cinéma | Pour les films. Adapté aux environnements de diffusion de type salle de cinéma. |
| Expert | Permet de ménoriser vos réglages préférés. |
| Photo-Intense | Pour les photos. Accentue le contraste et la nettété de l'image. |
| Photo-Standard | Pour les photos. Optimise la qualité de l'image pour les visualiser à la maison. |
| Photo-Original | Pour les photos. Représentée la qualité d'image utilisée pour l'imagerie des photos développées. |
| Photo-Expert | Permet de ménoriser vos réglages préférés. |
Rétablit tous les réglages par défaut de l'image à l'exception du « Mode de l'image ».
Rétroéclairage Permet d'ajuster la luminosité du rétroéclairage.
Contraste Augmente ou diminue le contraste de l'image.
Luminosité Éclaircit ou assombrit l'image.
Couleurs Augmente ou diminue l'intensité des couleurs.
Teinte Augmente ou diminue les tons verts et rouges.
- L'option « Teinte » ne peut être réglée que pour un signal couleur NTSC (notamment des cassettes en provenance des États-Unis).
| Temp. couleur | Ajuste les blancs de l'image. |
| Froid | Donne aux couleurs blanches une teinte bleue. |
| Normal | Donne aux couleurs blanches une teinte neutre. |
Chaud 1/Chaud 2 : Donne aux couleurs blanches une teinte rouge. « Chaud 2 » donne une teinte rouge plus marquée que « Chaud 1 ».
- « Chaud 1 » et « Chaud 2 » ne sont pas disponibles quand le « Mode de l'image » est réglé sur « Intense » (ou « Photo-Intense »).
Netteté : Augmente la netteté ou le flou de l'image.
| Réduction de bruit | Réduit le bruit de l'image (image parasitée) lorsque le signal de diffusion est faible. |
| Auto | Réduit automatiquement le bruit de l' image (en mode analogique uniquement). |
| Haut/Moyen/ Bas | Modifie l'effect de la réduction de bruit. |
| Non | Désactive la fonction « Réduction de bruit » . |
| Réduction de bruit MPEG | Réduit le bruit de l' image pour les vidés compressées au format MPEG. Cela est valable lorsque vous regardez un DVD ou un programme numérique. |
| Réglages avancés | Permet de définir les réglages « Image » avec davantage de détail. Ces réglages ne sont pas disponibles quand le « Mode de l' image » est réglé sur « Intense » (ou « Photo-Intense »). |
| R à Z | Rétablit tous les réglages avancés à leurs valeurs par défaut. |
| Correction du noir | Accentue les zones noires de l' image pour forcer le contraste. |
| Amélior. contraste avancé | Règle automatiquement les options « Rétro-éclairage » et « Contraste » aux valeurs les plus appropriées en fonction de la luminosité de l'écran. Ce réglage est particulièrement efficace pour les scènes/images sombres. Il accentue le contraste de ces scènes/images. |
| Gamma | Règle la balance entre les zones claires et fonçées de l' image. |
| Correction du blanc | Accentue le blanc et les couleurs pâles. |
| Espace colorimétrique | Modifie la gamme de reproduction des couleurs. « Elargi » reproduit la couleur intense et « Standard » reproduit la couleur standard. |
| Couleur naturelle | Augmente l'intensité des couleurs. |
| Balance des blancs | Règle la température de couleur en détail. |
| « Couleur naturelle » n'est pas disponible quand « Espace colorimétrique » est réglé sur « Standard » . |
| Motionflow | Uniformise le mouvement de l' image et réduit le floude de l' image. |
| Haut | Uniformise davantage le mouvement de l' image, notamment pour les contenus basés sur des films. |
| Standard | Assure l'uniformisation du mouvement de l' image. Choisissez ce réglage pour une utilisation standard. |
| Non | Utilissez ce réglage quand « Haut » et « Standard » engendrent du bruit. |
| • Selon la réserve, l' effet peut ne pas être visible, même après avoir modifié le réglage. |
| Mode Film | Améliore la qualité de l'image pour les films lors de la lecture d'images extraites de films DVD. |
| Auto 1/Auto 2 | « Auto 1 » uniformise le mouvement de l'image davantage que le contenu d'origine du film. « Auto 2 » produit le contenu du film tel quel. |
| Non | Désactive la fonction « Mode Film». |
| • Si l'image contient des signaux irréguliers ou un bruit trop important, l'options « Mode Film » est automatiquement désactivée, même si « Auto 1/Auto 2 » est sélectionné. |
| • L'options « Mode Film » n'est pas disponible lorsque « Video/Photo » est réglié sur « Photo » ou lorsqu'une photo est détectée alors que l'options « Video-A » est sélectionnée. |
| Mode Jeu | Réduit le décalage entre l'image et le son tout en optimisant l'affichage lorsque vous visualisiez des images provenant d'un périhérique de jeu video ou de PC. |
| Vidéo/Photo | Utilise la qualité d'image appropriée en sélectionnant l'option en fonction de la source d'entrée (données video ou photo). |
| Vidéo-A | Règle la qualité d'image appropriée en fonction de la source d'entrée enChoosing le type de données Vidéo ou Photo en cas de raccordement direct d'un équipement Sony doté d'une sortie HDMI prénant en charge le mode « Video-A». |
| Vidéo | Utilise la qualité d'image appropriée pour les images animées. |
| Photo | Utilise la qualité d'image appropriée pour les images fixes. |
| • Ce réglage adopte l'option « Video » lorsque le mode « Video-A » n'est pas pris en charge par l'équipment raccardé, même si « Video-A » est sélectionné. |
| • Il est uniquement disponible pour HDMI 1, HDMI 2, HDMI 3, MONITOR HDMI et Composante avec le format 1080i ou 1080p. |
- Certaines options ne sont pas disponibles en mode d'entrée PC/HDMI PC.
Son
| Mode son | Sélectionne l'effet sonore. |
| Dynamique | Améliore les sons graves et aigus. |
| Standard | Pour les sons standard. |
| Voix claires | Eclaircit les sons vocaux. |
| R à Z | Rétablit tous les régles par défaut du son, excepté « Choix Son ». |
| Aigus | Permet de régler les aigus. |
| Graves | Permet de régler les graves. |
| Balance | Permet de régler la balance gauche-droite des haut-parleurs. |
| Surround | S-FORCE Front Surround | Rend l'effet de son surround virtuel possible à l'aide de deux haut-parleurs seulement. |
| Surround |
| Non | Sélectionnez ce réglage pour la réception stéréo ou mono normale. |
| Contrôle de la voix | Règle le niveau du son des voix humaines. Par exemple, si la voix du présentateur du journal télévisé n'est pas distincte, vous pouze augmenter ce réglage pour rendre en augmenter le volume. Inversement, si vous regardez un programme sportif, vous pouze diminuer ce réglage pour adoucir la voix du commentateur. |
| Renforcement du son | Renforce le son pour produit davantage d'impact en accentuant les sons graves et aigus. |
| Volume auto. | Maintient un niveau de volume constant, même si des écarts de niveau du volume se produit (par exemple, lorsque le volume des publicités est plus élevé que celui des programmes). |
| Décalage volume | Règle le niveau de volume de l'entrée courante par rapport à celui des autres entrées. |
- Certaines options ne sont disponibles que si l'option « Haut-parleur » est réglée sur « Système Audio » ou si un casque est raccordé.
Commande écran
| Format écran | Reportez-vous à la section « Pour modifier le format d'écran manuellement » à la page 23. |
| Auto 16:9 | Adapte automatiquement le format d'écran en fonction du signal d'entrée. Pour conserver votre réglage, Sélectionnez « Non ». |
| 4:3 par défaut | Sélectionne le format d'écran par défaut pour les émissions diffusées au format 4:3. |
| Large+ | Affiche les émissions au format 4:3 conventionnel avec une imitation du format 16:9. |
| 4:3 | Affiche les émissions au format 4:3 conventionnel dans les proportions correctes. |
| Non | Conserve le réglage « Format écran » en vigueur, en cas de changement de chaîne ou d'entrée. |
| Zone d'affichage | Permet d'ajuster la zone d'affichage de l'image pour les sources 1080i/p et 720p lorsque « Format écran » est réglé sur « Plein ». |
| Tous les pixels | Affiche les images dans leur format d'origine si la source d'entrée est 1080i/p. |
| Normale | Affiche les images dans la taille recommendée. |
| -1/-2 | Agrandit l'image de façon à masquer ses bords. |
| Centrage horizontal | Ajuste la position horizontale de l'image. |
| Centrage vertical | Ajuste la position verticale de l'image quand « Format écran » est réglé sur « Zoom ». |
| Amplitude vertical | Ajuste l'amplitude verticale de l'image quand « Format écran » est réglé sur « Large+ » ou « Zoom ». |
Réglage HDMI
Cette fonction permet de configurer les équipements compatibles avec la « Commande pour HDMI » qui sont raccordés aux prises HDMI. Notez que le réglage de synchronisation doit également être effectué au niveau des équipements compatibles avec la « Commande pour HDMI » connectés.
| Commande pour HDMI | Cette option configue la synchronisation entre les équipements compatibles avec la « Commande pour HDMI » et l'appareil. Lorsqu'elle est réglée sur « Oui », les options de menu suivantes peuvent être sélectionnées. Toutefois, la consommation d'énergie dans ce mode est plus élevé. |
| Arrêt auto des périph. | Quand cette option est réglée sur « Oui », l'équipement compatible avec la « Commande pour HDMI » se met hors tension quand vous basculez l'appareil en mode veille à l'aide de la télécommande. |
| Allumage TV auto | Lorsque cette option est réglée sur « Oui » et que l'équipement compatible avec la « Commande pour HDMI » raccordé est sous tension, l'appareil s'allume automatiquement et affiche le signal d'entrée HDMI de l'équipement raccordé. |
| Mise à jour liste périph. | Crée ou met à jour la « Listes des périph. HDMI » . Il est possible de raccarder jusqu'à 14 équipements compatibles avec la « Commande pour HDMI », avec un maximum de quatre appareils raccordés à une même prise. Veillez àmettre à jour la « Listes des périph. HDMI » lorsque vous modifie les branchements ou réglages des équipements compatibles avec la « Commande pour HDMI » . Sélectionnez-les un par un manuellement jusqu'à ce que vous obtienez une qualité d'image satisfaisante pendant plusieurs secondes. |
| Liste des périph. HDMI | Affiche les équipements compatibles avec la « Commande pour HDMI » raccordés. |
Réglage du moniteur
| Eco d'énergie | Réduit la consommation d'énergie en réglant la luminosité du rétroéclairage. Cette fonction améliore aussi le niveau du noir. Sélectionnez « Non», « Bas», « Haut » ou « Sans image ». |
| Capteur de lumière | Oui | Optimise automatiquement les réglages de l'image en fonction de l'éclairage ambient. |
| Non | Désactive la fonction « Capteur deelight ». |
| • Veillez à ne jamais rien poser sur le capteur, car cela pourrait:gérer son fonctionnement. Reportez-vous à la page 21 pour connaître l'emplacement de ce capteur.
• L'effet de « Capteur deelight » peut varier en fonction des réglages « Mode de l'image » et « Eco d'énergie ». |
| Informations sur le produit | Affiche les informations produit du moniteur. |
| Réglage de la télécommande | Enregistre une télécommande auprès de l'appareil, sans quoi elle ne peut pas être utilisée. Si vous enregistrez ou supprimez une télécommande, un écran d'instructions s'affiche. Suivez ses consignes pour enregistrer ou supprimer la télécommande.
• La télécommande ne peut être enregistrée qu'après d'un seul apparil. |
| Réglage du canal sans fil | Sélection du canal sans fil | Sélectionne un canal sans fil parmi « Auto», « Canal 36», « Canal 40», « Canal 44» ou « Canal 48». Si le canal sans fil est instable, sélectionnez « Auto » pour recherche un canal disponible. |
| Info. Système sans fil | Affiche des informations sur le canal sans fil actuel et sur l'intensité de la liaison. |
| Langue | Permet de sélectionner la langue d'affichage des menus. |
| Illumination du logo | Allume et étèint le logo Sony sur l'avant du moniteur. |
| Format écran | Sélectionne un format d'écran pour afficher l'entrée à partir de votre PC. |
| Normale | Affiche l'image dans son format d'origine. |
| Etiré 1 | Agrandit l'image de façon à replir la zone d'affichage verticale en conservant le rapport entre les amplitudes horizontale/verticale d'origine. |
| Etiré 2 | Agrandit l'image de façon à replir la zone d'affichage. |
| R à Z | Rétablit tous les réglages par défaut de l'écran du PC. |
| Centrage horizontal | Ajuste la position horizontale de l'image. |
| Centrage vertical | Ajuste la position verticale de l'image. |
Installation des accessoires (support de fixation murale)
Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre moniteur soit effectuée par un revendeur Sony ou un installateur agréé. N'essayez pas de l'installer vous-même.
À l'attention des revendeurs Sony et installateurs :
Apportez une attention toute particulière pendant l'installation, l'entretien périodique et le contrôle de ce produit.
Votre moniteur peut être installé à l'aide du SU-WL500/SU-WL700 (vendu séparément). Pour le SU-WL500, procédez à l'installation de la manière illustrée ci-dessous. Pour le SU-WL700, reportez-vous au manuel qui l'accompagne.
- Reportez-vous aux instructions qui accompagnent le pour l'installer correctement.
- Démontage du pied de table du moniteur » (page 11).
- Tableau de dimensions d'installation du moniteur » (page 51).
- Schéma/tableau d'emplacement des vis et crochets » (page 51).
Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du moniteur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou une installation incorrecte.
Tableau de dimensions d'installation du moniteur
Unite: mm
| Nom du modele | Dimensions d'affichage | Dimension du centre écran | Longueur pour chaque angle de montage |
| Angle (0°) | Angle (20°) |
| A | B | C | D | E | F | G | H |
| KDL-52EX1 | 1 312 | 806 | 80 | 486 | 114 | 351 | 765 | 508 |
| KDL-46EX1 | 1 156 | 709 | 107 | 464 | 110 | 321 | 674 | 486 |
| KDL-40EX1 | 1 024 | 635 | 144 | 464 | 110 | 296 | 604 | 486 |
Les valeurs indiquées dans le tableau ci-dessus peuvent être légèrement différentes selon l'installation.
Avertissement
Le mur sur lequel le moniteur sera installé doit pouvoir supporter un poids d'au moins quatre fois celui du moniteur. Pour connaître son poids, reportez-vous à la section « Spécifications » à la page 52.
| Nom du modèle | Emplacement des vis | Emplacement des crochets |
| KDL-52EX1/46EX1/40EX1 | e, J | b |
- Les positions de crochet « a » et « c » ne peuvent pas être utilisées pour les modèles du tableau ci-dessus.
Emplacement des vis
Emplacement des crochets
Spécifications
Récepteur multimédia
| Nom du modele | MBT-W1 |
| Norme |
| Standard de télévision | Analogue: Selon le pays ou la région sélectionné: B/G/H, D/K, L, I
Numérique: DVB-T/DVB-C |
| Norme Couleur/Viséo | Analogue: PAL, SECAM NTSC 3.58, 4.43 (entrecée video uniquely)
Numérique: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0 |
| Canaux couverts | Analogue: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41
D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69
Numérique: VHF/UHF |
| Prises d'entrée/sortingie |
| Antenne | Borne 75 ohms externe pour VHF/UHF |
| → /→ AV1 | Connecteur Péritel à 21 broches (norme CENELEC) complenant entrée audio et video, entrée RVB et sortie audio et video de l'appareil. |
| → AV2 | Entrée video (prise phono) |
| → AV2 | Entrée audio (prises phono) |
| → COMPONENT IN | DIGITAL AUDIO OUT (OPTICAL) (prise optique numérique) |
| → COMPONENT IN | Formats pris en charge: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Y: 1 Vp-p, 75 ohms, 0,3 V sync. négative
PB/CB: 0,7 Vp-p, 75 ohms
PR/CR: 0,7 Vp-p, 75 ohms |
| → COMPONENT IN | Entrée audio (prises phono)
500 mVrms |
| HDMI IN 1, 2, 3 | Vidéo: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
Audio: Linéaire deux canaux PCM
32, 44,1 et 48 kHz, 16, 20 et 24 bits
Entrée PC (page 54) |
| PC IN → | Entrée PC (15 D-sub)
G: 0,7 Vp-p, 75 ohms, pas de sync. sur le Vert
B: 0,7 Vp-p, 75 ohms, pas de sync. sur le Vert
R: 0,7 Vp-p, 75 ohms, pas de sync. sur le Vert
HD: 1-5 Vp-p
VD: 1-5 Vp-p
→ Entrée audio PC (mini-prise) |
| IR BLASTER | Mini-prise 3,5 mm |
| → | Emplacement CAM (Module pour système à contrôle d'accès) |
| → | Prise casque |
| → | Port USB |
| Alimentation et autres |
| Puisance requise | Adaptateur secteur: 100-240 V CA, 50/60 Hz
Récepteur multimédia: 18 V CC |
| Consommation électrique | 20 W |
| Consommation électrique en veille* | 3,5 W ou moins (19 W quand Demarrage rapide est Activé) |
| Dimensions
(approximatives) | pour placement vertical avec pied | 13,1 × 30,2 × 28,6 cm |
| (largeur × hauteur × profondeur) | pour placement horizontal | 28,0 × 7,2 × 28,6 cm |
| Poids
(approximatif) | pour placement vertical avec pied | 2,5 kg |
| pour placement horizontal | 2,4 kg |
Moniteur
| Nom du modèle | LDM-E521 | LDM-E461 | LDM-E401 |
| Norme |
| Type d'affichage | Ecran à cristaux liquides |
| Sortie audio | 8 W + 8 W |
| Prises d'entrée/sorting |
| MONITOR HDMI IN | Vidente : 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iAudio : Linéaire deux canaux PCM32, 44,1 et 48 kHz, 16, 20 et 24 bitsEntrée PC (page 54) |
| Alimentation et autres |
| Puissance requise | 220-240 V CA, 50 Hz |
| Taille d'écran (mesurée en diagonale) | 52 pouces (Environ 132,2 cm) | 46 pouces (Environ 116,8 cm) | 40 pouces (Environ 101,6 cm) |
| Résolution d'affichage | 1920 points (horizontal) × 1080 lignes (vertical) |
| Consommation électrique | en mode « Domicile »/ « Standard » | 295 W | 220 W | 180 W |
| en mode « Point de vente »/« Intense » | 324 W | 247 W | 221 W |
| Consommation électrique en veille* | 0,5 W ou moins (19 W quand Démarrage rapide est Activé) |
| Dimensions (approximatives) (largeur × hauteur × profondeur) | avec pied de table | 131,2 × 83,9 × 34,4 cm | 115,6 × 74,2 × 25,5 cm | 102,4 × 66,8 × 25,5 cm |
| sans pied de table | 131,2 × 80,6 × 5,7 cm | 115,6 × 70,9 × 5,7 cm | 102,4 × 63,5 × 5,7 cm |
| Poids (approximatif) | avec pied de table | 43,0 kg | 26,0 kg | 24,0 kg |
| sans pied de table | 33,0 kg | 19,0 kg | 17,0 kg |
| Accessoires fournis | Reportez-vous à la section« 1 : Vérification de l'apparil et des accessoires » à la page 4. |
| Accessoires en option | Support de fixation murale SU-WL500/SU-WL700 |
- La consommation spécifique en mode veille est atteinte une fois que l'appareil a terminé tous les processus internes nécessaires.
| Système sans fil |
| Système de transmission | OFDM |
| Fréquence porteuse | 5,15 à 5,25 GHz |
| Distance de transmission | 30 cm à 20 m (selon l'installation / utilisation) |
Tableau de compatibilité du signal d'entrée PC pour PC.
| Résolution | Fréquence horizontal (kHz) | Fréquence verticale (Hz) | Standard |
| Signaux | Horizontal (Pixel) | x | Vertical (Ligne) |
| VGA | 640 | x | 480 | 31,5 | 60 | VGA |
| 640 | x | 480 | 37,5 | 75 | VESA |
| 720 | x | 400 | 31,5 | 70 | VGA-T |
| SVGA | 800 | x | 600 | 37,9 | 60 | Instructions VESA |
| 800 | x | 600 | 46,9 | 75 | VESA |
| XGA | 1024 | x | 768 | 48,4 | 60 | Instructions VESA |
| 1024 | x | 768 | 56,5 | 70 | VESA |
| 1024 | x | 768 | 60,0 | 75 | VESA |
| WXGA | 1280 | x | 768 | 47,4 | 60 | VESA |
| 1280 | x | 768 | 47,8 | 60 | VESA |
| 1280 | x | 768 | 60,3 | 75 | |
| 1360 | x | 768 | 47,7 | 60 | VESA |
| SXGA | 1280 | x | 1024 | 64,0 | 60 | VESA |
- L'entrée PC de cet appare synchronisme sur le Vert ou le signal composite de synchronisation.
- L'entrée PC de cet appare s signaux entrelacés.
- L'entrée PC de cet appareil prend en charge les signaux indiqués dans le tableau ci-dessus avec une fréquence verticale de 60 Hz. Pour les autres signaux, le message « Signal absent » apparaît.
Tableau de compatibilité des signaux d'entrée PC pour HDMI IN 1, 2, 3
| Résolution | Fréquence horizontal (kHz) | Fréquence vertical (Hz) | Standard |
| Signaux | Horizontal (Pixel) | × Vertical (Ligne) |
| VGA | 640 | × | 480 | 31,5 | 60 | VGA |
| SVGA | 800 | × | 600 | 37,9 | 60 | Instructions VESA |
| XGA | 1024 | × | 768 | 48,4 | 60 | Instructions VESA |
| WXGA | 1280 | × | 768 | 47,4 | 60 | VESA |
| WXGA | 1280 | × | 768 | 47,8 | 60 | VESA |
| SXGA | 1280 | × | 1024 | 64,0 | 60 | VESA |
Dépannage
Vérifiez si le témoin de veille clignote en rouge.
S'il clignote
La fonction d'auto-diagnostic est activée.
1. Comptez le nombre de clignotements du témoin (veille) après chaque pause de deux secondes. Par exemple, le témoin clignote trois fois, s'arrête pendant deux secondes, puis clignote de nouveau trois fois, etc.
2. Appuyez sur la touche de l'appareil pour le mettre hors tension, débranchez le cordon d'alimentation secteur et signalez la façon dont le témoin clignote (nombre de clignotements) à votre revendeur ou au Centre de Service Après-Vente Sony.
S'il ne clignote pas
1. Vérifiez les éléments des tableaux ci-dessous.
2. Si le problème persiste, confiez votre appareil à un technicien qualifié.
| Condition | Description/Solution |
| Image |
| Absence d'image (écran noir) et de son | • Vérifiéz le raccordement de l'antenne/câble.
• Branchez l'appareil sur le secteur et appuyez sur sa touche Ⓞ.
• Lorsque le tímoin Ⓞ (veille) s'allume en rouge, appuyez sur TV I/➀. |
| Absence d'image ou d'informations de menu de l'équipement branché sur le connecteur Péritel | • Appuyez sur →/➁ pour afficher la liste des équipements raccordés, puis sélectionnez l'entrée voulue.
• Vérifiéz le raccordement entre l'équipement optionnel et l'appareil. |
| Image double ou fantôme (en mode analogique uniquement) | • Vérifiéz le raccordement de l'antenne/câble.
• Vérifiéz le raccordement et la direction de l'antenne. |
| Seuls des parasites ou de la neige apparaisent sur l'écran (en mode analogique uniquement) | • Vérifiéz si l'antenne est brisée ou pliée.
• Vérifiéz si l'antenne n'a pas atteint le terme de sa vie utile (trois à cinq ans pour une utilisation normale, un à deux ans au bord de la mer). |
| L' image d'une chaîne s'accompagne de parasites/bruit (en mode analogique uniquement) | • Réglez la commande « AFT » (Automatic Fine Tuning) pour améliorer la réception de l'image (page 39). |
| Qualques petits points noirs et/ou brillants apparaisent à l'écran | • L'image de l'écran est composée de pixels. La présence de petits points noirs et/ou brillants (pixels) à l'écran n'est pas le signe d'une défaillance. |
| Programmes affichés en noir et blanc | • Sélectionnez « R à Z » (page 44). |
| Aucune couleur ou couleur irrégulière lors de la visualisation d'un signal provenant des prises →/→COMPONENT IN | • Vérifiéz que les prises →/→COMPONENT IN sont correctement branchées et qu'elle sont solidement insérées dans leurs prises respectives. |
| L'image se fixe sur l'écran ou est formée de blocs | Vérifiez le niveau du signal (page 41). Si la barre de signal est rouge (pas de signal) ou orange (signal faible), vérifie le branchement de l'antenne/du cable.
Retirez le périphérique USB raccordé. Celui-ci est peut-être défectueux ou non pris en charge par l'appareil.
Pour oblirer des informations mises à jour sur les périphériques USB compatibles, visitez: http://support.sony-europe.com/TV/compatibility/ |
| Son | |
| Pas de son, maisonne image | Appuyez sur +/- ou % (coupure du son).
Vérifiez si « Haut-parleur » est régé sur « Haut-parleur TV » (page 36).
Lors de l'utilisation de l'entrée HDMI avec le son CD ou DVD Super Audio, la prise DIGITAL AUDIO OUT (OPTICAL) peut ne pas restituer en sortie les signaux audio. |
| L'équilibre des tonalités n'est pas optimal | La disposition des objets qui entourent l'appareil peut influencer les basses et/ou hautes fréquences. Réglez les « Graves » et les « Aigus » comme vous le souhaitez (page 46). |
| Châînes | |
| Impossible de sélectionner la châîne désirée | Basculez entre les modes numérique et analogique et déslectionnez la châne numérique ou analogique désirée. |
| Certaines châines n'affichent aucune image | Chaîne disponible uniquement sous abonnement/cryptée. Abonnez-vous au service télévisuelpayant.
La châne n'est utilisée que pour les données (pas pour l'image ou le son).
Contactez l'émetteur pouroblirir les détails sur la transmission. |
| Les chânes numériques ne s'affichent pas | Adressez-vous à un installer local pour savoir si les émissions numériques existent dans votre zone.
Augmentez le gain de l'antenne. |
| Communications sans fil | |
| Images affichées avec retard | Il faut un certain temps pour que la communication sans fil soit établie après la mise sous tension. Environ 20 secondes sont nécessaires pour afficher les images. Si vous déslectionnez « Démarrage rapide», cela peut être plus court (page 34). |
| « Communication sans fil en cours. » ne s'affiche pas ou « Echec des communications sans fil. » apparaît | En cas de perturbation des communications sans fil, il faut 15 secondes environ pour que l'image réapparaisse. « Communication sans fil en cours. » demeure affchéé jusqu'à回首 de images.
Vérifiez la position d'installation du moniter et du récepteur multimédia (page 4).
Vérifiez si un équipement sans fil utilisant la même fréquence radio que cet apparil ne fonctionne pas à proximité de celui-ci ou si les communications sans fil ne soit pas perturbées par une source proche. Dans ce cas, éteignez cet équipement ou éloignez-le de l' apparil. |
| Présence de parasites ou interruption de l'image ou du son | Vérifiez la position d'installation du moniter et du récepteur multimédia (page 4).
Les images sont peut-être déformées par la présence d'une personne entre le moniter et le récepteur multimédia.
Vérifiez si un équipement sans fil utilisant la même fréquence radio que cet apparil ne fonctionne pas à proximité de celui-ci ou si les communications sans fil ne soit pas perturbées par une source proche. Dans ce cas, éteignez cet équipement ou éloignez-le de l' apparil. |
| Généralités | |
| Image et/ou son déformé | Eloignez l'apparil des sources de parasites électriques notamment les voitures, les motos, les sèche-cheveux ou encore les équipements optiques.
Lorsque vous installez des équipements optionnels, laissez un espace entre ceux-ci et l' apparil.
Vérifiez le raccordement de l'antenne/câble.
Eloignez le cable d'antenne/du système câblé des autres cables. |
| L'appareil s'éteint automatiquement (il passes en mode veille) | • Vérifiez si la fonction « Arrêt programme » est activée ou confirmez le réglage « Durée » dans « Program. de mise en marche » (page 34).• En l'absence de signal et si vous n'appuyez sur aucune touche pendant 10 minutes en mode TV, le moniteur passait automatiquement en mode veille. |
| L'appareil s'allume automatiquement | • Vérifiez si la fonction « Marche programmée » est activée (page 34). |
| Certaines sources d'entrée ne peuvent pas été sélectionnées | • Sélectionnez « Présél. audio/vidéo » et annulez la sélection de « Saut » pour la source d'entrée (page 36). |
| La télécommande ne fonctionne pas | • Remplacez les piles.• Enregistrez la télécommande auprès de l'appareil à l'aide des touches ↑/↓/←/→/×/×/×/× de la face avant du récepteur multimédia (page 48). |
| Un canal ne peut pas être ajouté à la liste des chanînes favorites | • La liste des chanînes favorites peut containir jusqu'à 999 canaux. |
| L'équipment HDMI n' apparait pas dans la « Liste des périph. HDMI » | • Vérifiez que votre équipement est compatible avec la « Commande pour HDMI » . |
| Tous les canaux ne sont pas mémorisés | • Vérifiez notre site d'assistance pour des informations sur les câblo-opérateurs : http://support.sony-europe.com/TV/DVBC/ |
| Voune ne parvenez pas à sélectionner « Non » dans « Commande pour HDMI » | • Si un équipement audio compatible avec la « Commande pour HDMI » est racordé à l'appareil, vous ne pouvez pas sélectionner « Non » dans ce menu. Pour changer la sortie audio du haut-parleur de l'appareil, sélectionnez « Haut-parleur TV » dans le menu « Haut-parleur » (page 36). |
| Le message « Mode d'exposition magasin: Oui » apparait à l'écran | • Sélectionnez « R à Z total » dans le menu « Réglage du récepteur multimédia » (page 37). |
Pour obtenir les informations utiles concernant les produits
Sony
