Marque	Blyss
Modèle	HT10CS
Type de produit	Radiateur électrique à inertie
Puissance	1000 W
Tension d'alimentation	230 V ~ 50 Hz
Dimensions (H x L x P)	580 x 710 x 115 mm
Classe électrique	Double isolation (classe II)
Indice de protection	IP24
Modes de fonctionnement	Confort, Éco, Hors-gel, Pilote, Programmes P1/P2/P3/Personnalisé
Plage de température	5 °C à 30 °C (mode Confort et Pilote)
Affichage	Écran LCD avec rétroéclairage
Programmation horaire	Programmation jour par jour (24h) avec 3 programmes prédéfinis et 1 personnalisé
Fonction fil pilote	Oui (mode pilote P)
Verrouillage clavier	Oui (touche M 3 secondes)
Installation	Murale, fixation par crochets (6 vis et chevilles fournies)
Distances de sécurité	60 cm minimum d'une baignoire ou douche (salle de bain)
Protection différentielle requise	DDR 30 mA
Nettoyage	Chiffon humide, pas de produits abrasifs
Garantie	2 ans (contre les défauts de fabrication)
Environnement	Recyclage DEEE (ne pas jeter avec les ordures ménagères)

FOIRE AUX QUESTIONS - HT10CS BLYSS

Comment régler l'horloge du radiateur HT10CS ?

Appuyez simultanément sur les touches ▲ et ▼ pour entrer dans le réglage. Utilisez ▲ pour basculer entre heures, minutes et jour. Utilisez ▼ pour ajuster la valeur. Confirmez en appuyant sur une autre touche ou attendez 10 secondes.

Quels sont les modes de fonctionnement disponibles ?

Les modes sont : Confort (température réglable), Éco (température Confort - 3,5 °C), Hors-gel (maintien à 7 °C), Pilote (commande par fil pilote externe) et les programmes P1, P2, P3 (préréglés) ou Personnalisé.

Comment verrouiller le clavier pour éviter les fausses manipulations ?

Maintenez la touche M enfoncée pendant 3 secondes pour activer le verrouillage (icône 0^). Pour déverrouiller, refaites la même action. Le bouton Veille reste actif même verrouillé.

Peut-on utiliser ce radiateur dans une salle de bain ?

Oui, sous certaines conditions : il doit être installé à au moins 60 cm d'une baignoire ou douche, et alimenté via un dispositif différentiel résiduel (DDR) de 30 mA maximum.

Comment installer le radiateur au mur ?

Percez 6 trous aux emplacements indiqués (voir notice fig.1), insérez les chevilles, fixez les 2 crochets supérieurs, puis les 2 inférieurs. Accrochez le radiateur et vissez les vis de fixation inférieures pour le stabiliser.

Que faire en cas de coupure de courant ?

Le radiateur conserve en mémoire la température et le mode choisis, mais l'horloge doit être réglée à nouveau pour que les programmes fonctionnent correctement.

Comment nettoyer le radiateur ?

Avant le nettoyage, débranchez l'appareil et attendez qu'il refroidisse. Utilisez un chiffon humide pour la coque et les grilles. N'utilisez pas d'eau, de détergents abrasifs ou de produits chimiques.

Quelle est la différence entre le mode Confort et le mode Éco ?

Le mode Confort maintient la température que vous réglez (entre 5 °C et 30 °C). Le mode Éco abaisse automatiquement cette température de 3,5 °C pour réaliser des économies d'énergie.

Comment programmer le radiateur pour un cycle hebdomadaire ?

Appuyez sur M pour choisir un programme prédéfini (P1/P2/P3) ou sur PRG pour créer un programme personnalisé. Réglez le jour (1 à 7), les plages horaires (00:00 à 24:00) et les modes (Confort, Éco, Veille).

Que signifie le symbole 'P' sur l'écran ?

Le symbole P indique le mode Pilote. Dans ce mode, le radiateur est contrôlé par un programmateur externe via le fil pilote. L'écran affiche alors P avec des variantes (P-1, P-2, etc.) selon le mode imposé.

MODE D'EMPLOI HT10CS BLYSS

Ces instructions visent à assurer votre sécurité. Veuillez les dire très attentivement avant utilisation, puis les conserver pour pouvoir vous y reférer ultérieurement.

Pour bien commence… 02

Sécurité 03

Avant de commencer 06

Utilisation rapide 10

Et dans le détaill... 16

Informations techniques et legales 17

Entretien et nettoyage 17

MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SECURITE ATTENTIVEMENT AVANT D'UTILISER L'APPAREIL.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt,à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
• ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut

préter une attention particulière en présence d'enfants et de personnes vulnérables.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.

MISE EN GARDE: Pour éviter une surchauffe, ne couvrir l'appareil de chauffage.

• Ne pas utiliser cet apparéil de chauffage avec unprogrammateur, une minuteurie, un système decommande à distance séparé ou tout autre dispositifqui met l' apparéil de chauffage sous tensionautomatiquement, car il y a risque de feu si l' apparéilest recouvert ou place de façon incorrecte.
• ATTENTION: Afin d'éviter tout danger du au réarmement intempestif du coupe-circuit thermique, cet apparéil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie, ou est connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d'électricité.
• Ce radiateur ne doit pas être jeté avec les ordures menagères; il doit être apporté à un centre local de récapération et de recyclage des apparils électriques.
• L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissant pas être touchés par une

personne dans la baignoire ou la douche.

• Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
• Avertissement: si cet apparéil est installé dans une salle de bain, il doit être installé au minimum à 60 cm d'une baignoire ou d'une douche, conformément aux exigences de la norme française d'installation électrique NFC15-100.
• L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.
• En ce qui concerne les informations détaillées sur la méthode de fixation et pour l'installation de l'appareil de chauffage destiné à être fixé par des vis ou d'autres moyens, reféréz-vous dans la section "INSTALLATION DE L'APPAREIL" en pages 7-8.

Liste des informations à vérifier avant de commencer

Pour une utilisation domestique uniquement.
Les enfants ou les personnes incapables d'utiliser l'appareil de façon sure ne doivent jamais utiliser cet apparéil.
Merci de bien pouvoir jeter les emballages plastiques et les garder hors de portée des enfants.

Votreproduit

1. Partie principale
2. Panneau de commande

OU INSTALLER L'APPAREIL?

Installation et usage interieur.
- L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.

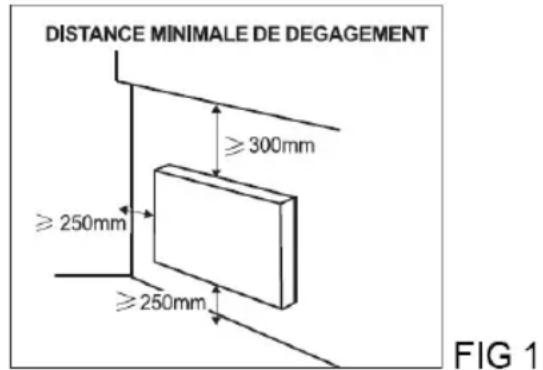

- Respectez les distances minimum de dégagement comme indiqué dans la Fig. 1.
- Le raccordement au secteur s'effectue par le cable 3 fils via un boîtier de raccordement. Dans les endroits humides tels que salle de bain, buanderie, cuisine, il faut installer le boîtier de raccordement au moins à 25cm par rapport au niveau du sol.
- N'installez pas l'appareil dans un flux d'air susceptible de perturber sa régulation (ex. sous une climatisation, VMC, ...)

Mise en garde : à faire installer par un professionnel selon la norme d'installation applicable dans chaque pays (NF C 15 100 pour la France ou équivalent pour les autres pays)

INSTALLATION DE L'APPAREIL

Pour accrocher votre chauffage au mur :

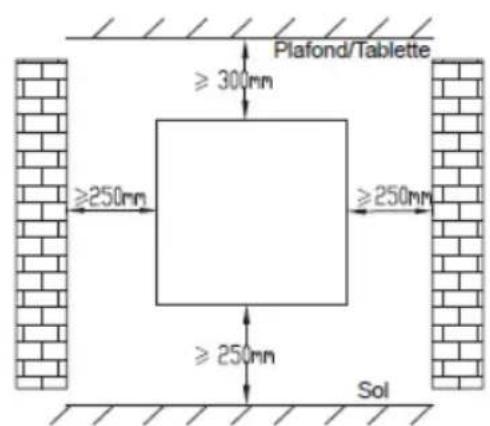

1. Choisissez un emplacement ajustat pour le chauffage. (Figure 1)

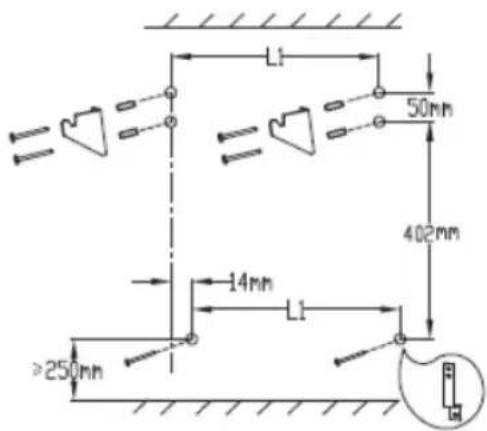

2. Percez 6 troughs dans le mur. Insérez les chevilles en plastiques. Fixer les 2 crochets supérieurs sur le mur avec des vis. (Figure 2)
3. Insérez les deux crochets inférieurs avec les vis. (Figure 3)
4. Insérez le radiateur sur les crochets. (Figure 4)
5. Vissez les vis de fixation fournies pour fixer les crochets inférieurs. Toutjours s'assurer de la stabilité du chauffage après avoir réalisé l'installation ! (Figure 5)

①

②

③

④

⑤

Modèle	HT10CS	HT15CS	HT20CS
L1(mm) 2	60 351 442

CONNEXION ELECTRIQUE

L'appareil est alimenté en 230V 50Hz
- Raccorder le câblage 3 fils comme suit : Marron=phase, Bleu=Neutre, noir=filpilote
- Appareil de la classe II (double isolation). Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
- En l'absence de fil pilote, isolez le bout denude du fil noir pour éviter tout contact électrique avec les autres fils ou la terre.
- L'appareil doit être raccordé par un électricien qualifié.

Préparation avant utilisation

Ouverture du carton et déballage de l'appareil.

Avant de relier l'appareil à l'alimentation, vérifier que la tension de l'alimentation générale est la même que celle du produit (indiquée sur la plaque signalétique).

Assurez-vous que tous les emballages (les mousse de protection ou plastiques) ont ete enleves avant de connecter L'appareil au reseau d'alimentation.

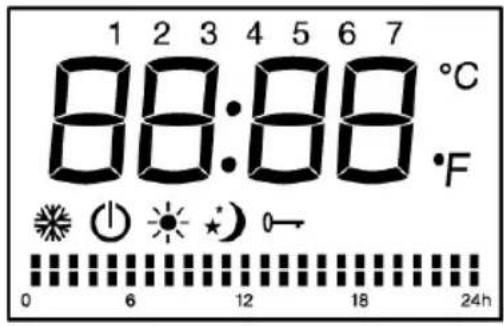

Ecran LCD:

Icônes fonctionnelles de l'écran LCD:

Symbole Fonction
	Mode veille (l'appareil ne fonctionne pas mais est mis sous tension)
	Mode hors gel (l'appareil maintain la température ambiente à environ 7°C)
	Mode comforts (réglage de la température souhaitée)
	Mode eco (maintient la température ECO qui est égale à la température de comfort abaissee de 3,5°C. Ce mode permet de diminuer la température sans déprégrier la température souhaitée dans le mode comfort)
P	Mode pilote (programmes quotidiens parprogrammateur fil pilote)

^ Température (centigrades)

Réglage personnelisé du mode:

Mode Confort active
Modeecoactive
Veille
0 Verrouillage du clavier

Les commandes

Symbole Fonction
Touche /▲▼	permet de modifier le temps, le jour de la semaine, la température OU via les réglages personnalisés de désir entre le mode comport, le mode éco ou le mode veille.
Touche ⋅	veille/marche
Touche PRG permèt de désir le programme personnelisé
Touche Eco permèt de désir le mode économique
Touche M permèt de désir le mode de fonctionnement
	Confort/ hors-gel/ P1/ P2/ P3/ Pilote

FONCTIONNEMENT

AVANT DE FAIRE FONCTIONNER L'APPAREIL, OUVREZ LE COUVERCLE DE PANNEAU DE COMMANDE.

I. Réglage du mode de fonctionnement

1. Pour la première fois que vous utilisez l'appareil, après avoir branché à l'alimentation électrique et après que l'horloge soit réglée, l'appareil sera en mode veille, et vous pouvez appuyer sur le bouton veille pour acceder au mode comport.

Notes: En cas de coupure de courant, l'appareil conserve uniquement en mémoire les paramètres, température et mode du thermostat. Lors de la remise sous tension, l'horloge devra être de nouveau régée afin de faire fonctionner les différents programmes correctement P1/P2/P3/Personnalisé.

2.Maintenez la touche M enforcée pourCHOISIR I'un des 6 modes:

Mode comfort, Mode hors gel, P1/ P2/ P3/ Pilote P.

Sous le mode Pilote P, réglez le chauffage à l'aide duprogrammateur externe.

Sous le mode "commande du pilote" P:

Lorsque le programmateur exter n'est pas regle, le mode eco est selectionné par défaut, l'écran affiche P et );

Lorsque le programmateur exter est configuré sur un autre mode, l'écran affiche:

Réglage du mode commande du pilote	Icone affichée
Mode Confort	P
Mode Confort -1	P-1
Mode Confort -2	P-2
Mode Eco	P
Mode Hors Gel	P
Mode OFF	P

3.Maintenez la touche Eco enfoncée pourCHOISIR le mode economique.

II. Réglage de la température.

1. Appuyer sur la touche / pour régler la température entre 5^ C et 30^ C pour les modes comport et pilote. La différence de temperature entre le mode ECO et le mode CONFORT étant de 3.5^ C , la plage de température en mode ECO se situera entre 1.5^ C et 26.5^ C .
2. Appuyer sur les autres boutons excepté les touches / pour confirmer le réglage, ou le réglage sera confirmé automatiquement après 5 secondes. Lorsque la température de la salle est supérieure à la temperature seLECTIONnée, le

chauffage arrêté de fonctionner.

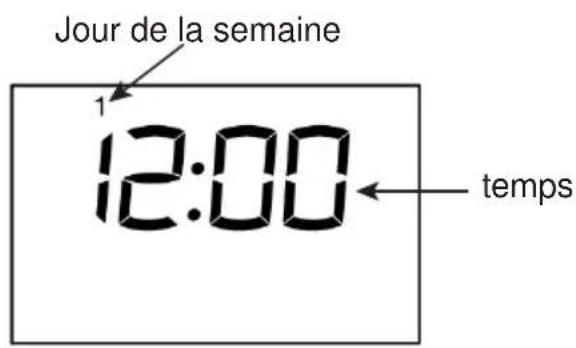

III.Réglage de l'heure et du jour de la semaine

Notez:

L'heure et le jour de la semaine restent valides tant que l'alimentation électrique n'est pas coupée.

Le réglage "Jour de la période" et "Heure" s'applique à tous les programmes (Voir la section IV, P1/P2/P3/Personnalisé).

1. Appuyer sur les touches et en même temps pour régler le temps.
2. Appuyer sur la touche pour appuyée pour basculer parmi heures/minute/ semaine.
3. Appuyez sur la touche pour régler heures/minute/semaine.

Sélection	Icône affichée
Lundi	1
Mardi	2
Mercredi	3
Jeudi	4
Vendredi	5
Samedi	6
Dimanche	7
Heure	00-23
Minute	00-59

1. Appuyer sur les autres boutons excepté les touches / pour confirmer le réglage, ou le réglage sera confirmé automatiquement après 10 secondes.

IV.Réglage du mode programme

1.Appuyer sur la touche "M" pourCHOISIR un programme parmi les programmes preinstallés P1/P2/P3.

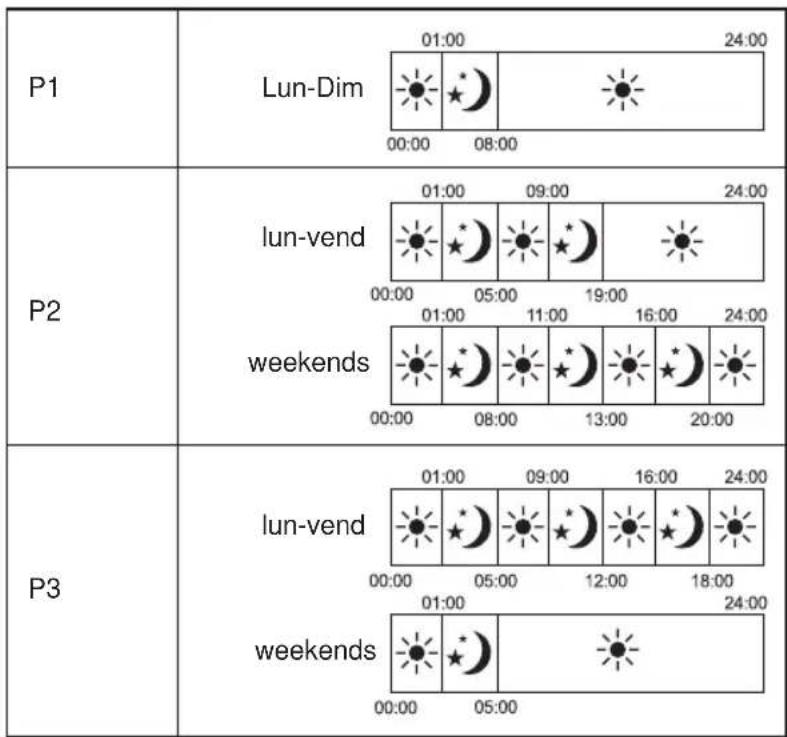

Les programmes P1/P2/P3 sont des programmes préinstallés. Une fois le programme confirmé, l'icone du programme et la température de la piece seront régles à l'écran.

1. Réglage du programme personnelisé

Appuyer sur la touche PRG pour régler le "jour (1 à 7)" et le "mode de chauffage des différentes plages horaires (00:00 à 24:00)".

Selectionner le jour (1 à 7) ou le mode de chauffage en appuyant sur les touches / , puis appuyer sur la touche PRG.

Lorsque vous reglez le mode de chauffage des différentes plages horaires (00:00 à 24h00), appuyer ▲ sur pourCHOISIR l'heure, sur ▼ pourCHOISIR l'une des

fonctions: comport , économique ou veille . ÀpRES 30 secondes, le réglage sera confirmé automatiquement.

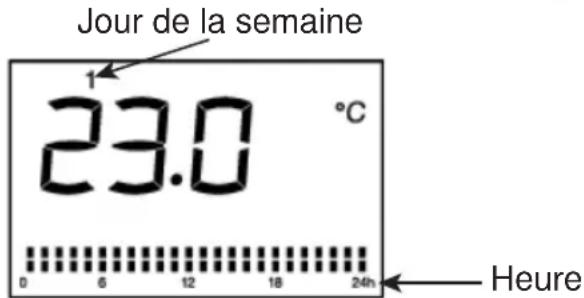

Par exemple:CHOISIR jour 1,TEMPERATURE de 23^ Mode Confort pour 24 heures:

1.Appuyer sur la touche PROG, puis sur / pour désir jour 1.

1. Appuyer sur la touche PRG à nouveau, appuyer sur ▲ pour désir l'heure, sur ▼ pour désir Mode Confort puis repeter l'opération pour toutes les 24heures.
   3.ÀpRES 30 secondes sans action le réglage est enregistré.

Notes: En cas de coupure de courant, l'appareil conserve uniquement en mémoire les paramètres, température et mode du thermostat. Lors de la remise sous tension, l'horloge devra être de nouveau réglée afin de faire fonctionner les différents programmes correctement P1/P2/P3/Personnalisé.

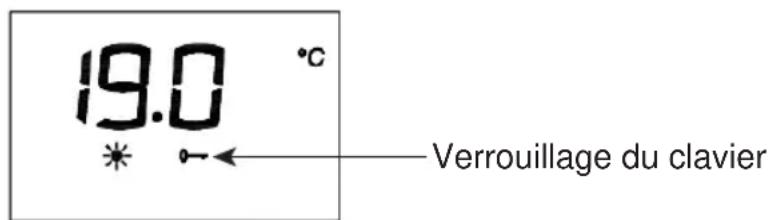

V: Verrouillage du clavier

Appuyer sur M pendant 3 secondes pour activer la fonction de verrouillage du clavier 0^- , Pour déverrouiller, appuyer sur M à nouveau pendant 3 secondes.

ATTENTION:

1. Le bouton de Veille est encore disponible quand le verrouillage du clavier est activé.
2. Le clavier est déverrouillé si:

1) L'appareil est mis en veille en appuyant sur le bouton .
2) L'appareil est déconnecté du réseau d'alimentation.

Il faut appuyer à nouveau sur la touche M pendant trois secondes pour activer la fonction du verrouillage du clavier.

VI: rétro éclairage

Le rétro éclairage est automatiquement désactivé:

1. 60 secondes après le verrouillage du clavier
   Le rétro éclairage se reactive une fois le système déverrouillé.
2. 60 secondes après la derniere utilisation des touches de la façon.
   Le rétro éclairage se réactive après qu'une touche a été enclenchée.

VII: Validité des réglages

Tous les réglages ci-dessus pour la température, l'houre, la date de la semaine et les programmes restent valides tant que l'alimentation électrique n'est pas coupée.

En cas de coupure de courant, l'appareil conserve uniquement en mémoire les paramètres, température et mode du thermostat. Lors de la remise sous tension, l'horloge devra être de nouveau régée afin de faire fonctionner les différents programmes correctement P1/P2/P3/Personnalisé.

Verrouillez le clavier après avoir effectué vos réglages avant d'éviter que ceux-ci en soient malencontreusement désactivés par l'enclenchement d'une touche.

Et dans le détaill…

Informations techniques et legales 17

Entretien nettoyageet 17

Garantie 18

Caracteristiques Techniques

Modèle / REF	Voltage & Fréquence	Puissance (Watt)	Dimension produit H x L x P (mm)	Classe IP
HT10CS	230V~50Hz	1000W	580x710x115	Double isolation CLASSE II	IP24
HT15CS	230V~50Hz	1500W	580x800x115	Double isolation IP24 CLASSE II
HT20CS	230V~50Hz	2000W	580x890x115	Double isolation IP24 CLASSE II

ENTRETIEN ET NETTOYAGE

1. Avant de nettoyer l'appareil, coupez son alimentation et attendez qu'il soit complètement refroidi.
2. Utilisez un chiffon humide pour nettoyer la coque de l'appareil.
   3.Nettoyz les grilles d'entrée et sortie d'air régulierement.
   4.N'utilisez pas d'eau, de détergents abrasifs liquides ou des agents chimiques (alcool, essence, etc.) pour nettoyer l'appareil.
3. Afin de prévenir un noircissement prématuré du mur sur lequel le radiateur va être installé, nous déconseillons d'utiliser le radiateur sur un mur recouvert de papier peint. La fréquence du nettoyage permettra de limiter le noircissement du mur.

PROTECTION DE L'ENVIRONNEMENT

Ce produit est marqué du symbole du tri sélectif relatifs aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit ne doit pas été mis au rebut avec les déchets menagers mais doit être pris en charge par un système de collecte sélective conformément à la directive européenne 2012/19/UE. Il sera ensuite soit recyclé soit demantelé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses. Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

yyWxx: définit la date de fabrication; l'année de fabrication (yy) et la semaine de fabrication (Wxx)

GARANTIE

Ce produit bénéficiaie d'une garantie de 2 ans à partir de la date d'achat. La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complét avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas des déteriorations provenant d'une usure normale, d'un manque d'entretien, d'une néligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...). Sont également exclues de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pieces de rechange non d'origine, ou non adaptées, au démontage ou à la modification de l'appareil.

Brico Dépôt et Castorama restent tenues des définits de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

Distributeur:Castorama France

C.S. 50101 Templemars

59637 Wattignies CEDEX

www.castorama.fr

Distributeur:BRICO DÉPÔT

30-32 rue de la Tourelle

91310Longpont-sur-Orge

France

www.bricodepot.com
