CW 100 - Thermostat ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Thermostat électronique avec affichage numérique
Plage de Température	5°C à 30°C
Type de Montage	Montage mural
Alimentation	230 V AC
Utilisation	Régulation de la température dans les systèmes de chauffage
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer le boîtier
Sécurité	Protection contre les surcharges électriques
Informations Générales	Compatible avec divers systèmes de chauffage, installation simple

FOIRE AUX QUESTIONS - CW 100 ELM LEBLANC

Comment réinitialiser mon thermostat e.l.m. leblanc CW 100 ?

Pour réinitialiser votre thermostat, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes jusqu'à ce que l'écran clignote.

Pourquoi mon thermostat ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le fusible n'est pas grillé et que le thermostat est bien connecté au réseau électrique.

Comment ajuster la température de mon thermostat e.l.m. leblanc CW 100 ?

Pour ajuster la température, utilisez les boutons '+' et '-' sur le thermostat pour augmenter ou diminuer la température souhaitée.

Mon thermostat affiche une erreur, que dois-je faire ?

Si un code d'erreur s'affiche, consultez le manuel d'utilisation pour identifier le code. En général, vous pouvez tenter de réinitialiser l'appareil ou contacter le service client.

Comment changer les piles de mon thermostat ?

Pour changer les piles, retirez le couvercle à l'arrière du thermostat et remplacez les anciennes piles par de nouvelles piles de type AA. Assurez-vous de respecter la polarité.

Le thermostat ne répond pas aux commandes, que faire ?

Cela peut être dû à une défaillance de la connexion ou à des piles faibles. Vérifiez les piles et assurez-vous que le thermostat est à portée du récepteur.

Comment programmer mon thermostat e.l.m. leblanc CW 100 ?

Accédez au menu de programmation en appuyant sur le bouton 'Menu'. Suivez les instructions à l'écran pour définir vos horaires de chauffage.

Le thermostat ne chauffe pas, que dois-je vérifier ?

Vérifiez que le thermostat est réglé en mode chauffage et que la température souhaitée est supérieure à la température ambiante. Assurez-vous également que le système de chauffage fonctionne correctement.

Mon thermostat se déconnecte souvent, que faire ?

Cela peut être dû à des interférences électroniques. Essayez de déplacer le thermostat ou vérifiez si des appareils à proximité causent des interférences.

Où puis-je trouver le manuel d'utilisation de mon thermostat e.l.m. leblanc CW 100 ?

Le manuel d'utilisation est disponible sur le site officiel d'e.l.m. leblanc dans la section support ou vous pouvez le demander à votre revendeur.

MODE D'EMPLOI CW 100 ELM LEBLANC

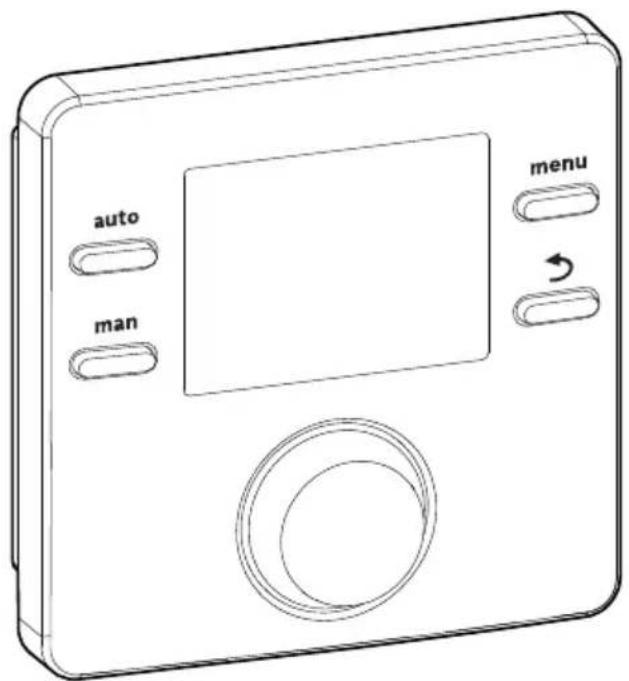

Notice d'installation pour le professionnel

CR100|CW100

EMS 2

6720809984-00.10

C E

Modèles et brevets déposés - Réf 6720830420 (2015/05)

1 Explication des symboles et mesures de sécurité

1.1 Explication des symboles

Avertissements

Dans les paragraphs d'advertisement, les mots de signalement caractérisent le type et l'importance des conséquences eventuelles si les mesures nécessaires pour éviter le danger ne sont pas respectées.

Les mots de signalement suivants sont définis et peuvent être utilisés dans leprésent document :

DANGER:

DANGER signale le risque d'accidents graves voire mortels.

AVERTISSEMENT:

AVERTISSEMENT signale le risque d'accidents corporels graves à mortels.

PRUDENCE:

PRUDENCE signale le risque d'accidents corporels légers à moyens.

AVIS:

AVIS signale le risque de dégats matériels.

Informations importantes

Les informations importantes ne concernant pas de situations à risques pour l'homme ou le matériel sont signalées par le symbole d'info indiqué.

1.2 Consignes générales de sécurité

Consignes pour le groupe cible

Cette notice d'installation s'aressée aux professionnels d'installations gaz et d'eau, de chauffage et d'electronique. Les consignes de toutes les notices doivent être respectées. Le non-respect peut entrainer des dégats matériels, des dommages corporels, voir la mort.

Lire les notices d'installation (générateur de chaleur, régulateur de chaleur, etc.) avant l'installation.

Respecter les consignes de sécurité et d'advertissement.
Respecter les prescriptions nationales et locales, ainsi que les règles techniques et directives.

Utilisation conforme à l'usage prévu

Ce produit doit etre utilise exclusivement pour reguler les installations de chauffage dans les maisons individuelles ou les immeubles collectifs.

Toute autre utilisation n'est pas conforme. Les dégats éventuels qui en résultateraient sont exclus de la garantie.

Travaux electriques

Les travaux électriques sont réservés à des spécialistes en matière d'installations électriques.

Avant les travaux électriques :

• couper le courant (sur tous les pôles) et sécuriser contre tout réenclenchement involontaire.
• Verifier que l'installation est hors tension.

Ne raccorder en aucun cas l'appareil au secteur.
Respecter également les schémas de connexion d'autres composants de l'installation.

2 Informations produit

Le module de commande CR 100 est un régulateur sans sonde de température extérieure.

Le module de commande CW 100 est un régulateur avec sonde de température extérieure.

Pour les descriptions, qui s'appliquent pour CR 100 et CW 100, les modules de commande sont appelés C 100 ci-après.

Les informations relatives à l'efficience énergétique (directive ErP) figurent dans la notice d'utilisation.

2.1 Description du produit

Ce module de commande sert à réguler un circuit de chauffage avec ou sans mélangeur, un circuit à échangeur externe pour la production ECS directement sur le générateur de chaleur et la production solaire d'eau chaude sanitaire.

2.1.1 Possibilities d'applications dans les différentes installations de chauffage

Le module de commande n'est pas adapté au raccordement du ballon ECS derrière une bouteille de melange hydraulique.

Le module de commande peut être utilisé de trois manières différentes :

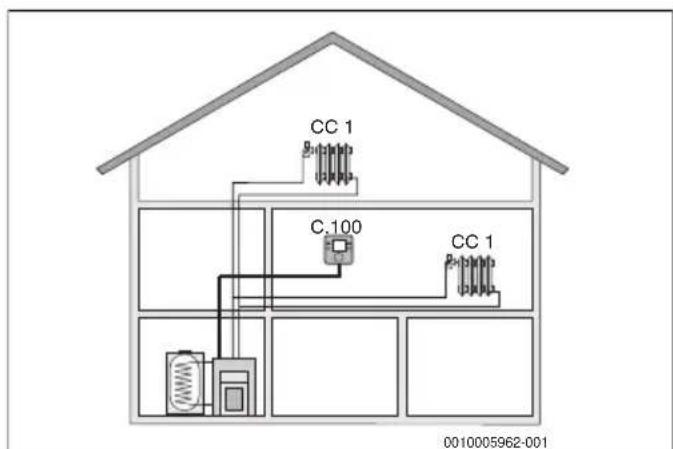

Systèmes de chauffage avec un C 100

Le C 100 sert de régulateur sur les installations de chauffage avec un circuit de chauffage avec ou sans vanne de melange et

la production d'eau chaude sanitaire. La production d'ECS peut être également complétée par une installation solaire. Le module de commande est installé dans une piece de séjour appropriée.

Fig. 1 Exemple d'installation de chauffage avec un circuit de chauffage HK 1 et C 100 comme régulateur (maison individuelle)

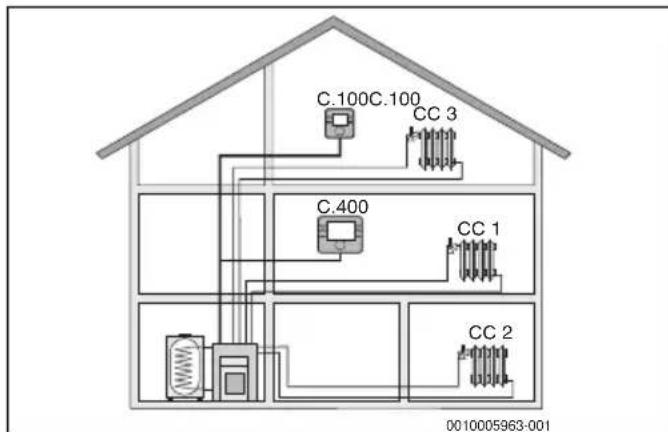

Systèmes de chauffage avec CR 100 comme commande à distance d'un C 400/C 800

Le CR 100 sort de commande à distance sur les installations avec un module de commande en amont C 400/C 800. Le module de commande C 400/C 800 est monté dans la pièce de séjour et régule les circuits de chauffage directement affectés (par ex. HK 1 et 2).

• Les réglages de base valables pour toute l'installation de chauffage, comme la configuration de l'installation ou la production d'eau chaude sanitaire, sont effectuels sur le module de commande en amont. Ces réglages sont également valables pour le CR 100.

• Le CR 100 régule en tant que commande à distance entièrement le circuit de chauffage attribué (par ex. HK 3) en ce qui concerne la température ambiente, le programme horsaire, le programme congés et le chargement ECS unique.

Fig. 2 Exemple d'installation de chauffage avec trois cir-cuits de chauffage et CR 100 comme commande à distance (maison individuelle avec logement annexe ou atelier)

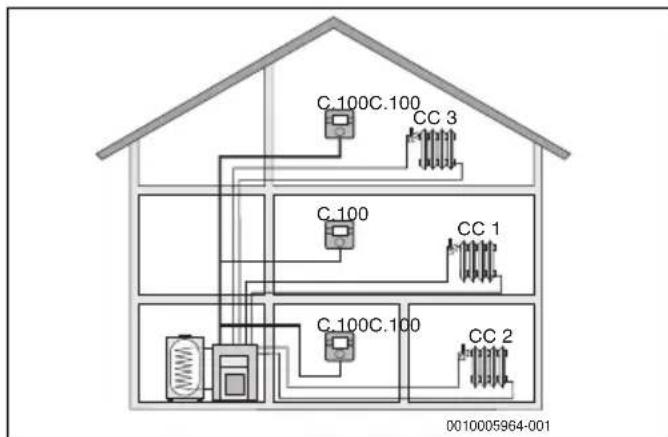

Systèmes de chauffage avec plusieurs C 100

Chaque C 100 régule de manière autonome son circuit de chauffage et doit être programmé comme un régulateur.

Les réglages centraux sont pris en charge par le C 100 dans le premier circuit. Le paramétrage de la production d'ECS et de la bouteille de melange hydraulique ou de la sonde de bouteille ou, le cas échéant, de l'installation solaire en font partie. Sur le C 100 pour les circuits 2 ... 8, le réglage d'un mode pour la production d'eau chaude sanitaire est possible. Le générateur de chaleur désit la valeur maximale des valeurs de consignes prescrites et réceptionnées. Le chargement ECS unique et le programme congés peuvent également être effectuels.

En cas de régulation de zones, l'installation de chauffage est régulé par une combinaison de C 100 et de CR 10 si nécessaire.

Fig. 3 Exemple d'installation de chauffage avec trois cir-cuits de chauffage et un C 100 chaque en tant que régulateur (maison individuelle)

2.2 Pièces fournies

[1] Module de commande
[2] Uniquement avec CW 100 : sonde de température extérieure
[3] Documentation technique

2.3 Caracteristiques techniques

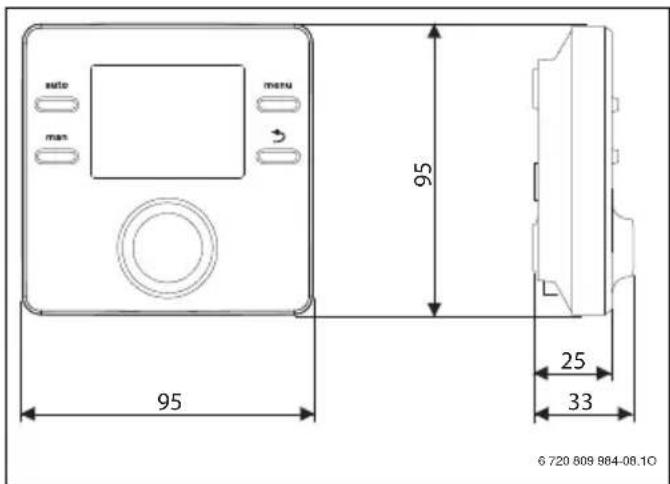

Fig. 5 Dimensions en mm

Tab. 1 Caracteristiques techniques

Tension nominale 10 ... 24 V CC
Courant nominal 6 mA
Interface BUS EMS 2 (BUS bifilaire)
Plage de réglage 5 ... 30 °C
température ambiente admissible 0 °C ... 50 °C
Réserve de marche ≥ 4 h
Classe de protection III
Type de protection IP20

2.4 Paramètres sondes de température

Tab. 2 Valeurs de resistance des sondes de température extérieure

°C	Ω	°C	Ω	°C	Ω	°C	Ω
-20	2392	-8	1562	4	984	16	616
-16	2088	-4	1342	8	842	20	528
-12	1811	±0	1149	12	720	24	454

Tab. 3 Valeurs de résistance des sondes de température de départ et d'eau chaude sanitaire

°C	Ω	°C	Ω	°C	Ω	°C	Ω
8	25065	32	9043	56	3723	80	1704
14	19170	38	7174	62	3032	86	1421
20	14772	44	5730	68	2488	-	-
26	11500	50	4608	74	2053	-	-

2.5 Validité de la documentation technique

Les données indiqués dans la documentation technique des générateurs de chaleur, régulateurs de chauffage ou pour le BUS bifilaire, restent valables pour ce module de commande.

2.6 Accessoires complémentaires

Vous trouvrez les indications précises des accessoires correspondants dans le catalogue.

Modules et modules de commande du système de régulation EMS 2:

• Module de commande CR 400/CW 400 pour installations de chauffage avec jusqu'à 4 circuits de chauffage
• Module de commande CW 800 pour les installations de chauffage ayant jusqu'à 8 circuits de chauffage
• Sonde de température extérieure pour la régulation en fonction de la température extérieure
  MM 100 : module pour un circuit avec vanne de melange (pour les planchers chauffants faire fonctionner uniquement avec un circuit avec vanne de melange et thermostat supplémentaire). La production d'eau chaude sanitaire n'est pas possible sur MM 100.
• MS 100 : module pour production solaire d'eau chaude sanitaire.
• MZ 100: module de zone pour différentes zones de chauffage / température sur un circuit de chauffage commun.

La combinaison est impossible avec les produits suivants :

Avant l'installation de ce produit: débrancher le générateur de chaleur et tous les autres participants BUS sur tous les pôles du réseau électrique.

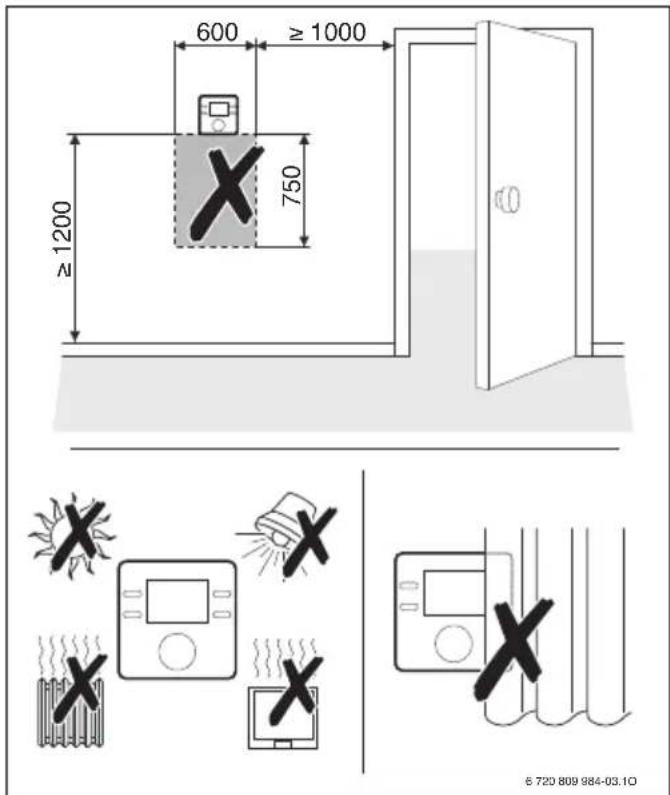

3.1 Lieu d'installation

Ce module de commande est destiné exclusivement au montage mural.

Ne pas installer sur le générateur de chaleur ou dans des pieces humides.

Fig. 6 Lieu d'installation dans la piece de referencia

3.2 Installation

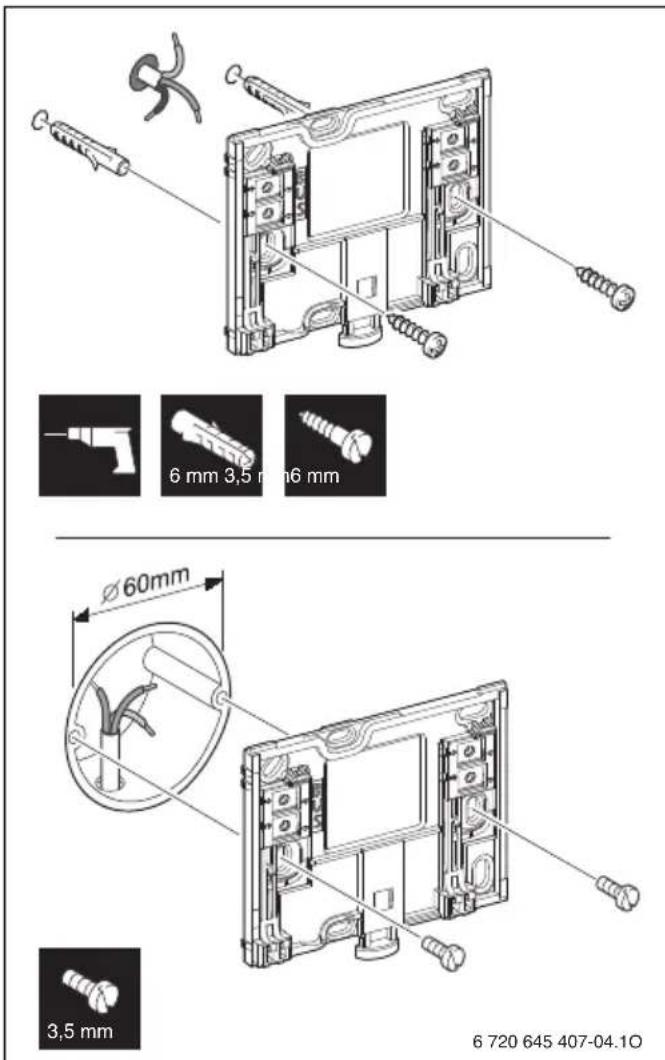

Fig. 7 Montage du socle

3.3 Raccordement electrique

Le module de commande est alimenté en énergie par le cable BUS. La polarité des fils est indifférente.

Si la longueur totale maximale des connexions BUS entre tous les participants BUS est dépasse ou en cas de réseau en anneau dans le système BUS, l'installation ne peut pas être mise en service.

Longueur totale maximale des connexions BUS :

• 100 m avec section de conducteur de 0,50 mm²
• 300 m avec une section de conducteur de 1,50 mm².
  Si plusieurs participants BUS sont installés, respecter la distance minimale de 100~mm entre les différents participants BUS.

Si plusieurs participants BUS sont installés, les raccorder soit en série soit en forme d'étoile.
Pour éviter les influences inductives: poser tous les cablesasse tension séparation des cables conducteurs de tension reseau (distance minimale 100mm
En cas d'influences inductives externes (par ex. installations photovoltaiques), les cables doivent etre blindés (par ex.LiYCY) et mis a la terre unilateralement. Ne pas raccorder le blindinga la borne de raccordement pour conduceteur de protection dans le module mais a la mise a la terre de la maison, par ex. borne libre du conducteur de protection ou conduite d'eau.
Etablir la connexion BUS avec le générateur de chaleur.

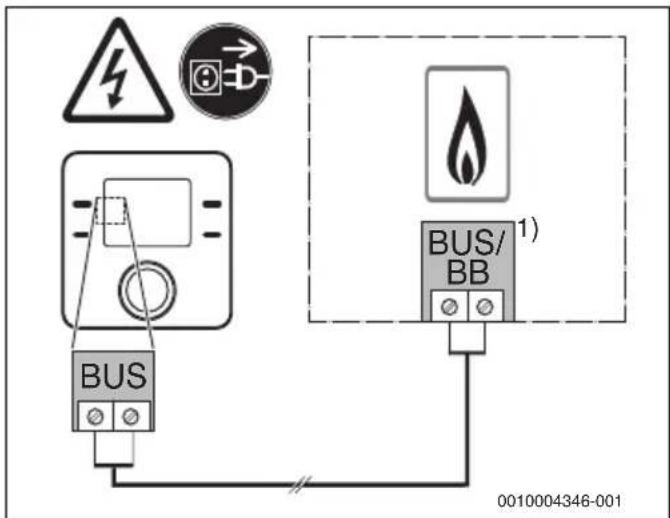

Fig. 8 Raccordement du module de commande au générateur de chaleur

1) Désignation des bornes:

pour les générateurs de chaleur avec système BUS

EMS2:BUS

Pour les générateurs de chaleur avec BUS bifilaire: BB

La sonde de température extérieure (accessoire) est raccordée au générateur de chaleur.

Respecter les notices du générateur de chaleur.

Pour rallonger le cable de la sonde, utiliser les sections suivantes :

• Jusqu'à 20 m de 0,75 mm² à section de conducteur de 1,50 mm²
• 20 m à 100 m avec section de conducteur de 1,50 mm².

3.4 Suspendre ou retarder le module de commande

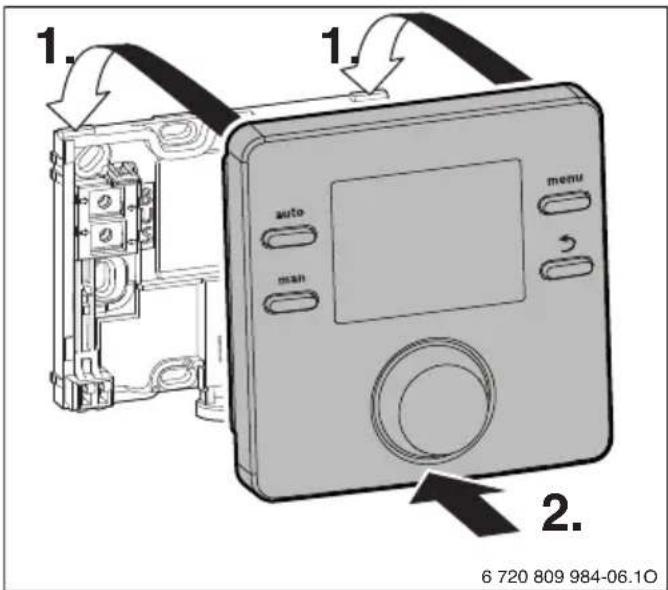

Accrocher le module de commande

1. Accrocher le module de commande en haut.

2. Enclencher le module de commande en bas.

Fig. 9 Accrocher le module de commande

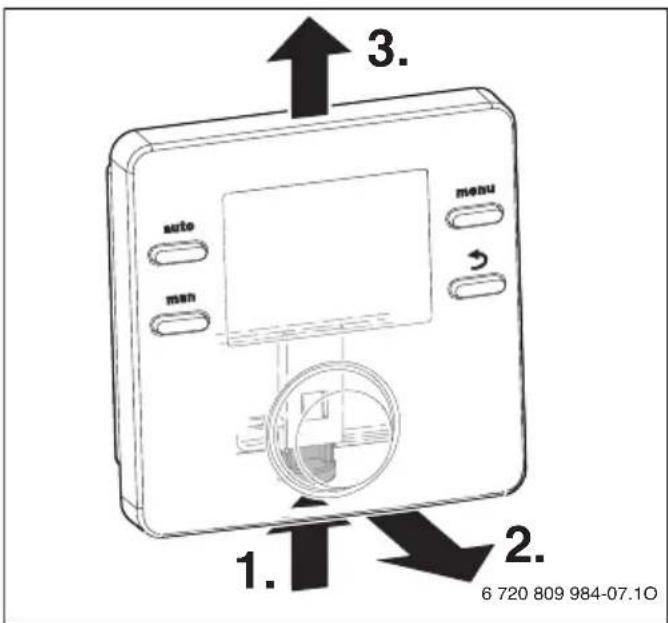

Retirer le module de commande

1. Appuyer sur le bouton dans le bas du support.
2. Tirer sur le module en bas vers l'avant.
3. Retirer le module par le haut.

Fig. 10 Retirer le module de commande

4 Mise en service

Brancher correctement tous les raccords electriques avant d'effectuer la mise en service.
- Tenir compte des notices d'installation de tous les composants et groupes de l'installation.
Ne démarrer l'alimentation électrique que si tous les modules sont codés.

Regler le générateur de chaleur sur la température de départ maximal nécessaire et activer le mode automatique pour la production ECS.
Mettre l'installation sous tension.

4.1 Réglages de base

Après avoir reglé l'alimentation électrique, l'écran affiche la seLECTION de la langue.

Effectuer les réglages en tournant et en appuyant sur le bouton de sélection.
Regler la langue.

L'écran passes automatiquement au réglage de la date.¹⁾

Regler la date.

L'écran passae au réglage de l'heure.1)

Regler l'heure.

L'écran passe au réglage de l'utilisation.

Regler l'utilisation comme régulateur ou comme commande à distance.

4.2 Reglages pour l'utilisation en tant que régulateur

L'écran passé à l'attribution du circuit de chauffage.

Confirmer le réglage.

1) Le cas échéant, le module de commande reçoit la date et l'heure actuelles automatiquement via le système BUS.

-0u

Si plusieurs C 100 sont montés dans l'installation: affecter un des circuits de chauffage 2 à 8.

L'écran passe à la configuration automatique.

Sélectionner OUI pour démarrer la configuration automatique pour la reconnaissance des modules et sondes de température raccordés. Pendant la configuration automatique, l'affichage clignote Conf. auto.

Pour interrompre la configuration automatique :

Appuyer sur la touche retard.

Sélectionner NON pour interrompre la configuration automatique.

Après la configuration automatique, l'écran passé à la configuration du système. La configuration du système contient plus de réglages que dans la notice. Les réglages disponibles dépendant de l'installation en place.

Sur les générateurs de chaleur avec EMS 2, la configuration HK1 est la première option de la configuration du système.

Sur les générateurs de chaleur avec BUS bifilaire le réglage de l'eau chaude sanitaire s'affiche en premier. Cette option est

égarlement disponible sur les générateurs de chaleur avec EMS 2 où elle s'affiche comme deuxieme option.

Si le message affiché ne clignote pas, appuyer sur le bouton de selection.
Modifier le réglage si nécessaire.
Passer au réglage suivant.

-0U
Passer au réglage précédent avec la touche retard.

Après la configuration automatique, l'écran passé au démarriage de l'installation de chauffage.
Sélectionner OUI.

Si aucun module solaire n'a ete constated, la configuration est terminée. La date d'installation du C 100 est definié automatiquement.

Si un module solaire a ete reconnu, l'ecran passe a la configura tion de I'installation solaire.
Contrôler tous les réglages de l'installation solaire les adapter dans le menu de service.

Après la configuration, l'écran passé au démarrage de l'installation solaire.

Remplir puis purger l'installation solaire pour que les pompes ne tournent pas a sec.
Sélectionner OUI.

Demarrer l'installation solaire. Le message Sol. remplie? clignote sur I'ecran

Si l'installation solaire a ete remplie et purgee de maniere conforme: appuyer sur le bouton de selection. L'ecran affiche alors la temperture ambiente.
Si l'installation solaire n'a pas ete remplie et purgee de maniere conforme: appuyer sur la touche retour. L'installation solaire ne demarre pas et peut etre remplie.La configuration peut alors etre poursuivie.

Le C 100 est configuré uniquement en tant que régulateur. L'installation de chauffage, le cas échéant la production d'eau chaude sanitaire et l'installation solaire, fonctionnent. Àprous la configuration, seuls les points de menus nécessaires à la configuration de l'installation s'affichent.

4.3 Réglages pour l'utilisation en tant que commande à distance

Sélectionner un circuit de chauffage.

Après l'affection du circuit de chauffage, la configuration en tant que commande à distance est terminée. La date d'installation du C 100 est définie automatiquement.

Mettre C 400/C 800 en marche ( notice d'installation C 400/C 800).
Configurer C 100 sur C 400/C 800 soit dans le menu de service du circuit de chauffage attribué soit avec l'assistant de configuration ( notice d'installation C 400/C 800).

En tant que commande à distance, le C 100 affiche un menu réduit (→aperçu du menu de service). Tous les autres réglages sont effectuels et affichés sur le C 400/C 800.

5 Mise hors service / Arrêt

Le module de commande est alimenté en courant via la connexion BUS et reste enclenché en permanence. L'installation est uniquement arrêtée par ex. pour l'entretien.

Mettre l'installation et tous les participants BUS hors tension.

Après une panne de courant prolongée ou un arrêt, la date et l'heure doivent eventuelle être régles à nouveau. Tous les autres régages sont maintainus en permanence.

6 Menu service

Si l'affichage standard est activé, appuyer rapidement sur la touche menu et maintainir pendant env. trois secondes pour afficher le menu de service dans le menu principal
Appuyer sur le bouton de selection pour ouvrir le menu de service surligné
Tourner le bouton de selection pour selectionner un menu ou pour modifier la valeur d'un réglage.
Appuyer sur le bouton de selection pour ouvrir le menu choisi, activer le champ d'entrée pour un réglage ou confirmer un réglage.

i

Les réglages de base sont surlignés.

Aperçu du menu de service page 19.

6.1 Menu des données du système

Ce menu permet de configurer l'installation de chauffage automatique ou manuellement. Des données importantes sont prérogées lors de la configuration automatique.

Option	Plage de réglage : description des fonctions
Modul command	Régulateur : utilisation comme régulateur
	Télécommande : utilisation comme commande à distance
Affect. CC 1 ... 8	: numéro du circuit de chauffage attribué (maximum 8)
Conf. auto. NON	: configuration manuelle de l'installation
	OUI : configuration automatique du système
Racc. pompe Général	n. chaleur : pompé de chauffage raccordée au générateur de chaleur (uniquement pour circuit de chauffage 1)
	Module CC: pompé de chauffage raccordée au module de commande MM 100
Mélangeur NON	: circuit de chauffage sans vanne de mélange, avec module de circuit de chaufage MM 100
	OUI : circuit de chauffage avec vanne de mélange et module de circuit de chauffage MM 100
Durée mélang. 10	0 ... 120 ... 600 s : durée de marche de la vanne de mélange dans le circuit attribué

Option	Plage de réglage : description des fonctions
Syst. chauf. Radiatateur | Chauffage sol: attribuer le système de chauffage au circuit de chauffage ; préRéglage de la courbe de chauffage (page 11)
Type régul. Ext.	simple () | Ext. opt. () | Amb. départ | Puisance amb.:choix entre la régulation simple ou optimisée en fonction de la température extérieure et la régulation ambiente comme température de départ ou régulation de la puisance (ne pas utiliser la régulation de la puisance pour les générateurs de chaleur au sol). Les types de régulation en fonction de la température extérieure ne sont disponibles qu'avac une sonde de température extérieure raccordée. Si une sonde de température extérieure a été reconnue lors de la configuration automatique, la régulation optimisée en fonction de la température extérieure est réglée.
Sonde ext. NON	: la température ambiente est déterminée par la sonde de température interne du module de commande.
	OUI: une sonde de température ambiente supplémentaire est raccordée au module de commande.
Config. CC1 Raccordement hydraulique et électrique circuit 1 à la chaudière (uniquement pour EMS 2)
		Non: bouteille de mélange hydraulique ou générateur de chaleur au sol disponibles, tous les circuits de chauffage installés sont commandés via des modules
		pas de pompé: pas de bouteille de mélange hydraulique, seulement un circuit de chauf-fage et production d'eau chaude sanitaire via la vanne 3 voies
		propre pompé: pompé du circuit de chauf-fage raccordée électriquement au générateur de chaleur
ECS Non: pas de système ECS disponible
		Oui, vanne 3v: système ECS alimenté via la vanne à 3 voies
		Oui, p. charge: système ECS alimenté via la pompe de charge ECS

Tab. 4 Reglages dans le menu des données du système

Option	Plage de réglage : description des fonctions
Sonde b. mél. N	non : pas de bouteille de mélange hydraulique
	Oui, sur app. : bouteille de mélange hydraulique, sonde de température raccordée au générateur de chaleur
	Oui, sur mod. : bouteille de mélange hydraulique, sonde de température raccordée au module de circuit de chauffage
Bouclage NON :	la pompe de bouclage ne peut pas être pilotée par le générateur de chaleur.
	OUI : la pompe de bouclage peut être pilotée par le générateur de chaleur.
Module sol. NON	: pas de production solaire d'eau chaude sanitaire
	OUI : production solaire d'eau chaude sanitaire avec module solaire MS 100
T. ext. mini.(※)	-35 ... -10 ... 0 °C : température extérieure minimale pour la configuration de la région correspondante
Modération(※)	ON : la température extérieure est temporisée (modérée) pour les grands bâtiments.
	OFF : la température extérieure de la région correspondante est prise en charge, sans être modérée, par la régulation en fonction de la température extérieure.
Type bâtiment(※)	Mesure de la capacité de stockage thermique du bâtiment chauffé
	lourd : grande capacité de stockage, par ex. maison en pierre avec murs écais (forte.modération)
	moyen : capacité de stockage moyenne
	léger : faible capacité de stockage, par ex. maison de campagne non isolée en bois
Dém. chauff. NON	N : la configuration régée n'est pas acceptée, impossible de quitter le menu.
	OUI : la configuration régée est acceptée et le chauffage démarre.
Reset complet N	ON : les régages actuels sont conservés.
	OUI : le réglage d'origine est rétabli (sauf l'heure et la date).

6.2 Menu Circuit de chauffage

Ce menu permet d'effectuer les réglages pour le circuit de chauffage.

AVIS:

Risque d'endommager ou de détruire la dalle!

Pour le plancher chauffant, respecter la température de départ maximale recommendée par le fabricant.

Option	Plage de réglage : description des fonctions
Temp. ref.( )	30 ... 45 ... 60 °C (ex. chauffage au sol) : la température de départ, qui est atteinte avec la température extérieure minimale
Pd de courbe( )	20 ... 25 °C ... Point termin. (ex. chauffage au sol) : le pied de courbe de la courbe de chauffage est 25 °C env.
Point termin.( )	Pd de courbe ... 45 ... 60 °C (ex. chauffage au sol) : la température de départ, qui est atteinte avec la température extérieure mini-male
Départ maxi. 30	... 48 ... 60 °C (ex. chauffage au sol) : température de départ maximale
Comport. PID(uniquement avec la régulation en fonction de la température ambiente)	rapide: caractéristique de régulation rapide, par ex. avec des petites quantités d'eau de chauffage dans les chauffages à air
	moyen: caractéristique de régulation moyenne, par ex. pour des chauffages par radiateurs
	lent : caractéristique de régulation lente, par ex. pour des chauffages au sol
C. pompe opt.	ON : la pompe de chauffage tourne le moins possible en fonction de la température de départ
	OFF : si plus d'une source de chaleur (par ex. installations solaires) ou unallon tampon sont installés, cette fonction doit être désac-tivée.
Infl. T amb.( )	OFF | 1 ... 3 ... 10 K : plus la valeur de réglage est élevé, plus la température ambiente a une influence.
Infl. solaire( )	- 5 ... - 1 K : l'apport thermique solaire diminuè la puissance calorifique requise).
	OFF : le rayonnement solaire n'est pas pris en compte pour la régulation.
Chauff. cont.( )	OFF | - 30 ... 10 °C : à partir de cette tempé-rature extérieure réglée, il n'y a plus d'abais- sement. L'installation fonctionne en mode chauffage pour éviter un trop grand refroidis-sement.

Tab. 5 Reglages dans le menu du circuit de chauffage

Option	Plage de réglage : description des fon-c-tions
Prot hors gel OFF	protection contre le gel désactivée
	selon temp. ext ( ) | selon temp. amb. | amb. et ext. ( ) | la protection contre le gel est activée / désactivée en fonction de la tem-pérature sélectionnée ici (→ chap. 6.2.1)
Seuil antigel	- 20 ... 5 ... 10 °C: → chap. 6.2.1
Priorité ECS ON	la production d'eau chaude sanitaire est activée, le chiffage est interrompu
	OFF: la production d'eau chaude sanitaire est activée, mode parallèle avec chiffage

6.2.1 Température de seuil en cas de gel (température limite de la protection antigel)

AVIS:

Destruction des composants hydrauliques de l'installation si la température de seuil pour le gel est trop faible et les températures ambantes inférieures à 0^

• Ne faire effectuer le réglage de base de la température de seuil pour le gel (5 °C) que par un professionnel.
  Ne pas regler la température de seuil sur une position tropasse.

Les dommages résultat d'un réglage de la limite de protection hors gel trop faible ne sont pas couverts par la garantie!

• Une bonne protection antigel de l'installation ne peut pas etre assurer sans sonde de temperture exterieure.

Le réglage selon temp. amb n'offre pas de protection absolue contre le gel, les conduites posées dans les façades risquant de geler. Si une sonde de température extérieure est installée, il est possible, indépendamment du type de régulation régle, de garantir la protection hors gel de l'ensemble de l'installation de chauffage :

Dans le menu Prot hors gel, régler selon temp. ext ou Amb. et ext. ( )

6.2.2 Régler le système de chauffage et les courbes de chauffage pour la régulation en fonction de la température extérieure

Courbe de chauffe optimisée

La courbe de chauffage optimisée (Type régul. : Ext. opt.) est une courbe incurée vers le haut basée sur l'affection précise

entre la température de départ et la température extérieure correspondante ()

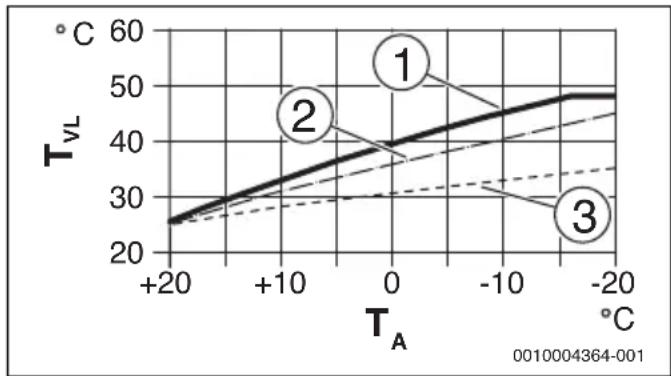

Fig. 11 Réglage de la courbe de chauffage pour chauffage au sol pente ascendante au-dessus de la température de détermination T_AL et température extérieure minima T_A,min

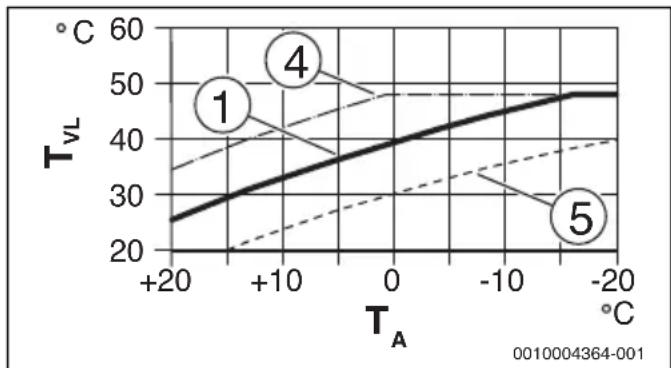

Fig. 12 Réglage de la courbe de chauffage pour chauffage au sol Déplacement parallèle au-dessus de la température ambiente souhaitée

TA Température extérieure
TVL Température département
[1] Réglage: T AL = 45 °C, T A, min = -10 °C (courbe de base), limitation avec T VL, max = 48 °C
[2] Réglage: T AL = 40°C, TA,min = -10°C
[3] Réglage: T AL = 35°C, T A.min = -20°C
[4] Déplacement parallele de la courbe de base [1] par l'augmentation de la température ambiente souhaitée, limitation avec T_VL,max = 48^
[5] Déplacement parallele de la courbe de base [1] par la réduction de la température ambiente souhaïée

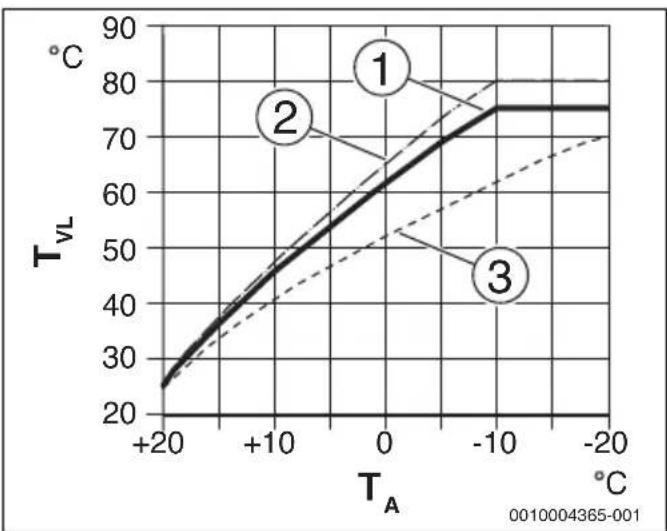

Fig. 13 Réglage de la courbe de chauffage pour radiateur pente ascendante au-dessus de la tempête de détermination T_AL et tempête extérieure minima T_A,

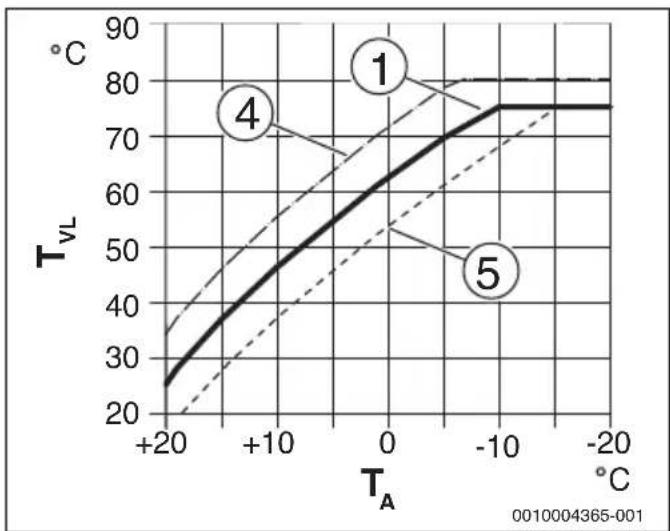

Fig. 14 Réglage de la courbe de chauffage pour radiateur Déplacement parallele au-dessus de la température ambiente souhaitee

TA Température extérieure

TVL Température départ

[1] Réglage: T_AL = 75^ , T_A, = -10^ (courbe de base), limitation avec T_VL, = 75^
[2] Réglage: T_AL = 80^ , T_A, = -10^ , limitation avec T_VL, = 80^
[3] Réglage: T AL = 70°C, T A, min = -20°C
[4] Déplacement parallele de la courbe de base [1] par l'augmentation de la température ambiente souhaitée, limitation avec T_VL,max = 80^
[5] Déplacement parallele de la courbe de base [1] par la réduction de la température ambiente souhaïée, limitation avec T_VL,max = 75^

Courbe de chauffage simple

La courbe de chauffage simple (Type régul.: Ext. simple) est une représentation simplifiée de la courbe de chauffage incurvée en tant que droite. Cette droite est désrite par deux points: pied de courbe (début de la courbe de chauffage) et point d'extrémité (.)

Tab. 6 Reglages de base des courbes de chauffage simples

	Chauffage par le sol	Radiateur
Température extérieure minimale TA,min	-10°C -10°C
Pd de courbe 25 °C 25 °C
Point terminal 45 °C 75 °C
Température de départ maximale TVL,max	48 °C 75 °C

6.3 Menu ECS

Ce menu permet d'effectuer les réglages pour la production d'eau chaude sanitaire. Le professionnel ne peut autoriser une température ECS supérieure à 60^ .

AVERTISSEMENT:

Risques de brûlure dus à l'eau chaude!

Si la désinfection thermique est activée pour éviter la formation de légionnelles (l'eau chaude sanitaire est chauffée le mardi dans la nuit à 02:00 du matin une seule fois à 70^ ) ou si la température maxime du gallon (Temp. max ECS ou Ballon max.) est regliée à plus de 60^ :

Informer toutes les personnes concernées et s'assurer qu'un mélangeur thermostatique est installé.

Tab. 7 Reglages dans le menu ECS

Option Plage de réglage : description des fonctions

Ballon max. 60 ... 80 °C : la valeur réglée est la limite supé-rieure de la température d'ECS souhaitée

6.4 Menu Solaire

Une installation solaire peut être régulée pour la production ECS avec le C 100. Utiliser le C 400/C 800 avec un complément de chauffage solaire.

Vous trouvrez des informations complémentaires sur les installations solaires dans les notices d'installation des modules MS 100.

Option Plage	de réglage : description des fonctions
Ballon max. 20	... 60 ... 90 °C : la pompe est désactivée lorsque la température maximale du gallon est atteinte.
Type capteur	Capteur plan : utilisation de capteurs solaires plans.
	Capt. à vide : utilisation de capteurs à tubes sous vide.
Surface capt.	0 ... 500 m2 : surface brute de capteur instal-lee.
Zone climat. 10	0 ... 90 ... 200 : zone climatique du lieu d'installation conformément à la carte des zones (→ notice d'installation du module solaire)
T. min. ECS Arrêt | 15 ... 70 °C : pour Arrêt, chargement complémentaire d'ECS par le générateur de chaleur indépendamment de la température minimale d'ECS.
Module Pompe	NON : la pompe solaire n'est pas commandée avec la modulation.
	PWM : la pompe solaire est commandée avec la modulation via un signal PWM.
	0 - 10 V : la pompe solaire est commandée avec la modulation via un signal analogique 0-10 V.
Match-Flow Arrêt	arrêt : chargement rapide du capteur grâce à Vario-Match-Flow désactivé.
	35 ... 60 °C : température de mise en marche pour Vario-Match-Flow (uniquement avec régulation à vitesse variable).
Fonct. tubes Arrêt	arrêt : fonction des capteurs solaires à tubes sous vide arrêtée.
	ON : la pompe est activée pendant 5 secondes toutes les 15 minutes.
Dif. com. ON 6	... 10 ... 20 K : différence de température entre le capteur et le gallon (pour la mise en marche de la pompe solaire).
Dif. com. OFF 3	... 5 ... 17 K : différence de température entre le capteur et le gallon (pour l'accret de la pompe solaire).
T. max. capt.	100 ... 120 ... 140 °C : si la température maximale du capteur est dépassée, la pompe est arrêtée.
Mode désinf.	Arrêt : pas de mode désinfection pour le gallon solaire.
	ON : activer le mode désinfection pour le balon solaire.

Option Plage	de réglage : description des fonctions
Démarrer Sol.	NON : l'installation solaire peut être arrêtée avec cette fonction pour des besoin d'entre-tien.
	OUI : l'installation solaire ne démarre qu'après avoir activé cette fonction.
Reset ren-dem	NON : le compteur du rendement solaire n'est pas réinitialisé.
	OUI : le compteur du rendement solaire est ré-initialisé.
Reset solaire	NON : les régages actuels des paramètres solaires sont conservés.
	OUI : tous les paramètres solaires sont réiniti-alisés au réglage de base.

Tab. 8 Reglages dans le menu Solaire

6.5 Menu Test de fonctionnement

Ce menu permet de tester les pompes et melangeurs de l'installation.

Tab. 9 Reglages dans le menu Test de fonctionnement

Option Plage	de réglage : description des fonctions
Activation	NON : tous les actionneurs returnent dans la position qu'ils avaient avant l'activation du test.
	OUI : tous les actionneurs de l'installation se mettent en mode test.
Pompe CC1)	0 (en %) : la pompe de chauffage ne fonctionne pas (arrêtée).
	100 (en %) : la pompe de chauffage fonctionne à la vitesse maximale.
Mélangeur1)	FER : la vanne de mélange se ferme entière-ment.
	STOP : la vanne de mélange reste dans la position actuelle.
	OUV : la vanne de mélange s'ouvre entière-ment.
Pompe solaire2)	OFF : la pompe solaire ne tourne pas (arrêté).
	1 ... 100 (en %) ; par ex. 40 % : la pompe solaire tourne à 40 % de la vitesse maximale.
OFF2)	OFF : la pompe de désinfection ne tourne pas (arrêtée).
	100 (en %) : la pompe de désinfection fonctionne à la vitesse maximale.

1) Uniquement disponible si un module MM 100 est installé.
2) Uniquement disponible si un module solaire MS 100 est installé.

6.6 Menu Info

Ce menu permet d'afficher des réglages et valeurs de mesure de l'installation de chauffage. Les modifications ne sont pas possibles.

Tab. 10 Menu Info

Option Valeurs	possibles : description
Temp. ext. (°C)	40 ... 50 °C : la température extérieureactuellesment mesurée n'est disponible que si une sonde de température extérieure estinstallée.
Fonc. app ON : brûleur en service
	Arrêt : brûleur arrêté
Cons dép app 20	... 90 °C : température de départ nécess-saire sur le générateur de chaleur (tempéra-ture de consigne)
Réel. dép app 20	... 90 °C : température de départ mesu-rieuse sur le générateur de chaleur (tempéra-ture réelle)
Maxi. dép app 35	... 90 °C : température de départ maxi-male réglée sur le générateur de chaleur
T. bout. mél. 20	... 90 °C : température d'ECS actuelle dans la bouteille de mélange hydraulique
État fonc. CC OFF	F: aucun fonctionnement | Chauff.: modechauffage activé | Abaisser: mode abaisse-ment activé | Éte: mode été activé | Manuel:mode manuel activéMode de fonctionnement actuel dans le cir-cuit de chauffage attribué.
Cons. dép CC 20	... 90 °C : température de départ requise dans le circuit de chauffage attribué
Réel. dép CC1)	20 ... 90 °C : température de départ mesu-rieve dans le circuit de chauffage attribué
Régl. mélang.1)	0 ... 100 % : position de la vanne demélange dans le circuit de chauffage avecvanne de mélange (par ex. ouvert à 30 %)
T. cons. amb. OFF	F: chauffage arrêté, par ex. en été
	5,0 ... 30,0 °C : température ambiente sou-haitée
T amb. réelle 5,0	... 30,0 °C : température ambiente mesurée
Fonction ECS ON	: production d'eau chaude active
	OFF: production d'eau chaude sanitaireinactive
T. cons. ECS 15	... 80 °C : température d'ECS sou Haitée
T. réelle ECS	15 ... 80 °C : température d'ECS mesurée
Temp. max ECS	15 ... 80 °C : température d'ECS maximale réglée sur le module de commande

1) Uniquement disponible si le module correspondant est installé.

6.7 Menu entretien

Ce menu permet d'effectuer des réglages nécessaires pour l'entretien, par ex. pour supprimer la liste des défauts après avoir éliminé tous les défauts dans le cadre d'une opération d'entretien.

Tab. 11 Réglages dans le menu entretien

Option	Plage de réglage : description des fonctions
Mess. maint.	OFF: le module de commande n'affiche pas de message d'entretien.
	ON: le module de commande affiche à la date réglée un message d'entretien.
Date entret. 01	1.01.2012 - 31.12.2099 : date de la prochaine maintenance de l'installation de chaufage.
Reset entret.	NON: le message d'entretien n'est pas réinitiablerisé.
	OUI: le message d'entretien est réinitialisé.
Défaut act. par	ex. 29.09.2012 A11/802 : tous les défauts en cours sont affichés et triés selon leur importance : la date est affichée, le code de défaut et le code supplémentaire clignotent alternatively.
Histor. déf. par	ex. 31.07.2012 A02/816 : les 20 derniers défauts sont affichés dans l'ordre chronologique de leur apparition. La date est affichée, le code de défaut et le code supplémentaire clignotent alternatively.
Reset défaut	NON: l'historique des défauts est conservé.
	OUI: l'historique des défauts est supprimé.

6.8 Menu Info système

Ce menu permet de sélectionner des informations détaillées sur les participants BUS de l'installation. Les modifications ne sont pas possibles.

Option	Exemple d'affichage : description des fonctions
Date inst.	14.09.2012 : la date de la première configuration confirmée (régulateur) ou de la première affectation du circuit de chauffage (commande à distance) est automatique-ment enregistrée.
Unité cde	XXXX.X : désignation de l'unité de commande du générateur de chaleur
Log. uni. cde 1	xx | 2.xx : version logicielle de l'unité de commande du générateur de chaleur
Régul. log. NFxx	.xx : version logicielle du module de commande
Log. mod. CC N	Fxx.xx : version du logiciel du module du circuit de chauffage MM 1001)
Log. mod. sol N	Fxx.xx : version logicielle du module solaire MS 1001)

1) Uniquement disponible si le module correspondant est installé.
Tab. 12 Info syst.

7 Élimination des défauts

Un défaut s'affiche sur l'écran du module de commande. La cause du défaut peut provenir du dysfonctionnement du module de commande, d'un composant, d'un groupe de composants ou du générateur de chaleur. Le manuel d'entretien avec les descriptions détaillées des défauts contient des consignes supplémentaires pour l'élimination des défauts.

Structure des en-têtes de tableau :
Code de défaut - code supplémentaire [Origine ou description du défaut].

A01 - 808 - [Production d'eau chaude sanitaire : sonde de température ECS 1 défectueuse - fonctionnement de secours actif] Procedure de contrôle/ cause	Mesure
Pas de système ECS installé Désactiver le système ECS dans le menu de service
Contrôler le cable de liaison entre l'appareil de régulation et la sonde ECS	En cas de défaut, replacer la sonde
Vérifier le branchement élec-trique du cable de connexion dans l'appareil de régulation	Siles vis ou une fiche sont mal fixées, éliminer le problème de contact

A01 - 808 - [Production d'eau chaude sanitaire : sonde de température ECS 1 défectueuse - fonctionnement de secours actif] Procedure de contrôle/ cause	Mesure
Contrôler la sonde ECS selon le tableau	Si les valeurs ne correspondent pas, replacer la sonde
Contrôler la tension sur les bornes de la sonde ECS dans l'appareil de régulation selon le tableau	Si les valeurs de sonde sont correctes mais les valeurs de tension ne correspondant pas, replacer l'appareil de régulation

Tab. 13

A01 - 810 - [L'eau chaude sanitaire reste froide] Procedure de contrôle/ cause	Mesure
Si la priorité ECS a été désac- tivée et que le chauffage et la production d'eau chaude sani- taire fonctionnent en paral- lèle, la puissance de la chaudière peut évientuelle- ment ne pas suffire	Régler la production d'ECS sur « Priorité »
Contrôler la sonde ECS selon le tableau	En cas de différences par rap- port aux valeurs du tableau, remplaçer la sonde

Tab. 14

A11 - 1000 - [Configuration du système non confirmée]
Procedure de contrôle/cause	Mesure
Configuration du système incomplète	Configurer le système entière-ment et confirmer

Tab. 15

Tab. 16

A11 - 1010 - [Pas de communication via la connexion BUS EMS 2] Procedure de contrôle/cause	Mesure
Vérifier si le cable bus a été mal raccordé	Eliminer l'erreur de câblage et arrêtier puis réenclenger le régulateur
Vérifier si le cable bus est défectueux. Retirer les modules d'extension du bus et éteindre puis pallumer le régulateur. Vérifier si le module ou le câblage du module sont la cause du début	• Réparer le cable bus ou le replacer si nécessaire • Remplacer le participant BUS défectueux

Tab. 17

A11 - 1037 - [Sonde de température extérieure défectueuse - mode chauffage de secours actif]
Procedure de contrôle/cause	Mesure
Contrôler la configuration.Une sonde de températureextérieure est nécessaire avecle réglage choisi.	Aucune sonde de températureextérieure n'est souhaitée.Sélectionner la configurationen fonction de la températureambiente sur le régulateur.
Contrôler le bon état du cablede liaison entre le régulateuret la sonde de températureextrerne	En l'absence de passage, éliminer le défaut
Vérifier le branchement élec-trique du cable de connexiondans la sonde externe ou surle connecteur du régulateur	Nettoyer les bornes de raccordement corrodées dans leboitier de la sonde extérieure.
Contrôler la sonde de tempé-rature extérieure selon letableau	Si des valeurs ne concordantpas, replacer la sonde
Contrôler la tension sur lesbornes de la sonde externedans l'appareil de régulationselon le tableau	Si les valeurs de sonde sontcorrectes mais les valeurs detension ne correspondendpas, replacer l'appareil de régulation

Tab. 18

A11 - 1038 - [Heure/date non valide] Procedure de contrôle/ cause	Mesure
La date/l'heure n'est pas encore réglée	Régler la date/l'heure
Alimentation électrique cou- peependant une longue période	Régler la date/l'heure

Tab. 19

A11 - 3061...3068 - [Pas de communication avec le module de la vanne de mélange] (3061 = circuit de chauffage 1...3068 = circuit de chauffage 8)
Procedure de contrôle/cause	Mesure
Vérifier la configuration(réglage adresse sur le module). Un module vanne de mélange est nécessaire avec le réglage choisi	Modifier la configuration
Vérifier l'état du cable de liaison entre le module vanne de mélange et le BUS. La tension bus du module vanne de mélange doit être comprise entre 12 et 15 V DC	Remplacer les cables endom-magés
Module vanne de mélange défectueux	Remplacer le module vanne de mélange

Tab. 20

A11 - 3091...3098 - [Sonde de température ambiente défectueuse] (3091 = circuit de chauffage 1...3098 = cir-cuit de chauffage 8) Procedure de contrôle/ cause	Mesure
• Installer le C 400/C 800 dans la pièce deSEDJeur (pas sur la chaudière) • Modifier le type de régula-tion du circuit de chauf-fage de « en fonction de la température ambiente » sur « en fonction de la température extérieure » • Modifier la protection hors gel de « ambiance » sur « extérieur »	Remplacer le régulateur du système ou la commande à distance.

Tab. 21

A11 - 6004 - [Pas de communication avec le module solaire]
Procedure de contrôle/cause	Mesure
Vérifier la configuration (réglage adresse du module). Un module solaire est nécessaire avec le réglage choisi	Modifier la configuration
Vérifier l'état du cable de liaison BUS avec le module solaire. La tension bus du module solaire doit être comprise entre 12 et 15 V CC.	Remplacer les cables endom-magés
Module solaire défectueux Remplacer le module

Tab. 22

A21...A28 - 1001 - [Pas de communication entre le régula- teur du système et la commande à distance] (A21 = circuit de chauffage 1...A28 = circuit de chauffage 8) Procedure de contrôle/ cause	Mesure
Vérifier la configuration (réglage adressé). Un régula- teur de système est nécess- saire avec le réglage choisi.	Modifier la configuration
Vérifier l'état du cable entre le régulateur du système et le BUS. La tension bus du rég- lateur doit être comprise entre 12 et 15 V DC.	Remplacer les cables endom- mages
Commande à distance ou régulateur du système défec- tueux	Remplacer le régulateur du système ou la commande à distance

A31...A38 - 3021...3028 - [Circuit de chauffage sonde de température de départ défectueuse - fonctionnement de secours actif] (A31/3021 = circuit de chauffage 1...A38/3028 = circuit de chauffage 8)
Procedure de contrôle/cause	Mesure
Contrôler la configuration.Une sonde de température de départ est nécessaire avec le réglage choisi	Modifier la configuration
Contrôler le cable de liaison entre le module vanne de mélange et la sonde de température de départ	Etablit la connexion de manière conforme

Tab. 23

A31...A38 - 3021...3028 - [Circuit de chauffage sonde de température de départ défectueuse - fonctionnement de secours actif] (A31/3021 = circuit de chauffage 1...A38/3028 = circuit de chauffage 8)
Procedure de contrôle/cause	Mesure
Contrôler la sonde de tempé-rature de départ selon le tableau	Si les valeurs ne correspondents pas, replacer la sonde
Contrôler la tension sur les bornes de la sonde de départ sur le module vanne de mélange selon le tableau	Si les valeurs de sonde sont correctes mais les valeurs de tension ne correspondents pas, replacer le module vanne de mélange

Tab. 24

A51 - 6021 - [Sonde de température du capteur défec-tueuse] Procedure de contrôle/ cause	Mesure
Contrôr le configuration. Une sonde de capteur est necessaire avec le réglage choisi	Modifier la configuration.
Contrôr le cable entre le module solaire et la sonde de capteur	Etabir la connexion de manière conforme
Contrôr la sonde de capteur selon le tableau	Si les valeurs ne correspond- pondent pas, replacer la sonde
Contrôr la tension sur les bornes de la sonde de capteur du module solaire selon le tableau	Si les valeurs de sonde sont correctes mais les valeurs de tension ne correspondent pas, replacer le module solaire

A51 - 6022 - [Ballon 1 sonde de température en bas défec-tueuse - fonctionnement de secours actif] Procédure de contrôle/ cause	Mesure
Contrôler la configuration. Une sonde de ballon pour la partie inférieure est nécess-saire avec le réglage choisi.	Modifier la configuration
Contrôler le cable entre le module solaire et la sonde du gallon en bas	Etablier la connexion de manière conforme
A51 - 6022 - [Ballon 1 sonde de température en bas défectueuse - fonctionnement de secours actif]
Procedure de contrôle/cause	Mesure
Vérifier le branchement élec-trique du cable sur le module solaire	Si les vis ou une fiche sont mal fixées, éliminer le problème de contact
Contrôler la sonde du gallon en bas selon le tableau	Si les valeurs ne correspondent pas, replacer la sonde
Contrôler, selon le tableau, la tension sur les bornes de rac-cordement de la sonde de température inférieure du bal-lon sur le module solaire	Si les valeurs de sonde sont correctes mais les valeurs de tension ne correspondant pas, replacer le module

Tab. 25

A61...68 - 1010 - [Pas de communication via la connexion BUS EMS 2] (A61 = circuit de chauffage 1...A68 = circuit de chauffage 8)
Procedure de contrôle/cause	Mesure
Vérifier si le cable bus a été mal raccordé	Eliminer le défaut de câblage, puis arrêter et réenclenger l'appareil de régulation
Vérifier si le cable bus est défectueux. Retirer les modules d'extension du bus et êtreindre puis pallumer le régulateur. Vérifier si le module ou le câblage du module sont la cause du défaut	• Réparer le cable bus ou le replacer si nécessaire • Remplacer le participant BUS défectueux

Tab. 26

A61...A68 - 1037 - [Sonde de température extérieure défectueuse - fonctionnement de secours actif] (A61 = circuit de chauffage 1...A68 = circuit de chauffage 8)
Procedure de contrôle/cause	Mesure
Contrôler la configuration.Une sonde de température extérieure est nécessaire avec le réglage choisi.	Aucune sonde de température extérieure n'est souhai-tée. Sélectionner la configuration en fonction de la température ambiente sur le régulateur.
Contrôler le bon état du cable de liaison entre le régulateur et la sonde de température externe	En l'absence de passage, éli-miner le défaut

A61...A68 - 1037 - [Sonde de température extérieure défectueuse - fonctionnement de secours actif] (A61 = circuit de chauffage 1...A68 = circuit de chauffage 8) Procedure de contrôle/cause	Mesure
Vérifier le branchement élec-trique du cable de connexion dans la sonde externe ou sur le connecteur du régulateur	Nettoyer les bornes de raccor-dement corrodées dans le boîtier de la sonde extérieure.
Contrôler la sonde de tempé-rature extérieure selon le tableau	Si les valeurs ne correspondent pas, replacer la sonde
Contrôler la tension sur les bornes de la sonde externe dans l'appareil de régulation selon le tableau	Si les valeurs de sonde sont correctes mais les valeurs de tension ne correspondant pas, replacer l'appareil de régulation

Tab. 27

A61...A68 - 1081...1088 - [Deux modules de commande maîtres dans le système] (A61/1081 = circuit de chauffage 1...A68/1088 = circuit de chauffage 8) Procedure de contrôle/ cause	Mesure
Vérifier le paramétrage dans le niveau installation	Déclarer le module de commande pour le circuit de chauffage 1 ... 4 en tant que maître

Tab. 28

A61...A68 - 3091...3098 - [Sonde de température ambiente défectueuse] (A61/3091 = circuit de chauffage 1...A68/3098 = circuit de chauffage 8) Procedure de contrôle/cause	Mesure
Régulateur du système ou commande à distance défectueux	• Redémarrer la configura-tion automatique. Tous les participants doivent être sur le BUS. • Remplacer le régulateur du système ou la com-mande à distance

Tab. 29

Hxx - ... - [...] Procedure de contrôle/ cause	Mesure
Par ex. cycle d'entretien du générateur de chaleur arrivé à échéance.	Entretien nécessaire, voir documentation du générateur de chaleur.

Tab. 30

8 Appareils électriques et électroniques usagés

Les apparêils électriques et électroniques hors d'usage doivent être collectés séparément et soumis à une élimination ecologique (directive européen sur les apparêils usages électriques et électroniques).

Pour l'élimination des apparèils électriques et électroniques usages, utiliser les systèmes de renvoi et de collecte spécifique au pays.

9 Aperçu du menu de service

Les fonctions marquées par sont uniquement disponibles si une sonde de température extérieure est installée.

Les options apparaissent conformément à l'ordre indiqué cédssous.

Service

Données syst.

• Modul command ( comme régulateur ou comme commande à distance)
  -Affect.CC (HK1 ... HK8)
• Conf. auto. 1) (Configuration automatique du système)
• Racc. pompe 1) (raccordement de la pompe au générateur de chaleur)
• Mélangeur 1) (circuit de chauffage avec/sans vanne de mélange)
• Durée mélang. 1) (durée de fonctionnement de la vanne de mélange)
  -Syst.chauf. 1)
• Type régul. 1)
• Sonde ext. 1) (sonde de température ambiente externe)
• Config. CC1 1), 2) (Configuration du circuit de chauffage 1)

1) L'option est uniquement affichée en cas d'utilisation comme régulateur.

-ECS 1)
- Sonde b. mél. 1) (bouteille de mélange hydraulique)
-Bouclage 1) (pompe de bouclage)
- Module sol. 1) (production solaire d'eau chaude sanitaire)
-T.ext.mini. 1) (température extérieure minimale)
- Moderation 1)
- Type bathtub 1)
- Dem. chauff. 1)
- Reset complet (rétablissement du réglage de base)

Cir. chauff. ^1)

• Temp. ref. 1) (température de détermination)
  -Pd de courbe 1) (pied de la courbe de chauffage)
• Point termin. 1) (point terminal de la courbe de chaufpage)
• Départ maxi. (température de départ maximal)
• Comport. PID 1)
• C. pompe opt. (fonctionnement optimisé de la pompe de chauffage)
  -InfTamb. 1)
  -Inf-solaire 1)
• Chauff. cont. 1) (mode chauffage)
• Prot hors gel 1)
• Seuil antigel 1)
• Priorité ECS (priorité production d'eau chaude sanitaire)

ECS1)

-Temp.max ECS 1) (température d'ECS maximale)

Solaire1)

-Ballon max. 1) (température maximale du ballon)
- Type capteur 1) (capteur plat / capteur sous vide)
- Surface capt. 1) (surface brute du capteur)
-Zone climat. 1)
-T.min.ECS 1) (température d'eau chaude sanitaire minimale)
- Module Pompe 1) (pompe modulante)
- Match-Flow 1) (chargement du capteur avec Vario-Match-Flow)
- Fonct. tubes 1) (fonction des capteurs à tube sous vide)
- Dif. com. ON 1) (différence de température de mise en marche)
- Dif. com. OFF 1) (différence de température d'arrêt)

2) Uniquement disponible sur les générateurs de chaleur avec EMS 2.

-T. max. capt. 1) (température maximale du capteur)
- Mode désinf. 1) (mode de désinfection du ballon solaire)
- Demarrer Sol. 1)
- Reset rendem 1) (réinitialisation du compteur du rendement solaire)
- Reset solaire 1) (réinitialisation des paramètres solaires)

-Unité cde 1)
- Log. uni. cde 1) (version logicielle de l'unité de commande)
- Régul. log. (version logicielle du module de commande)
- Log. mod. CC 1) (version logicielle du module du circuit de chauffage)
- Log. mod. sol 1) (version logicielle du module solaire)

Tests fonc.1)

• Activation 1)
  Pompe CC 1) (pompe de chauffage)
  -Melangeur 1)
  Pompe solaire 1)
• Désinf. pompe 1) (pompe de désinfection thermique)

Info

• Temp. ext. (température extérieure)
  -Fonc.app(bruleuren service)
• Cons dép app (température de départ nécessaire)
• Réel. dép app (température de départ mesurée)
  Maxi. dep app (température de départ maximale)
  -T. bout. mél. (température de la bouteille de melange hydraulique)
  -État fonc. CC (mode circuit de chauffage)
• Cons. dép CC (température de départ nécessaire pour le circuit de chauffage)
• Réel. dép CC 1) (température de départ mesurée pour le circuit de chauffage)
• Régl. mélang. (position de la vanne de mélange)
  -T. cons. amb. (température ambiente souhaïée)
  -T amb. réelle (température ambiente mesurée)
  -Fonction ECS 1) (mode production d'eau chaude sanitaire)
  -T. cons.ECS 1) (température d'ECS souhaitée)
  -T. reelle ECS (1) (température d'ECS mesurée)
• Temp. max ECS 1) (température d'ECS maximale)

Entretien1)

• Mess. maint. (message d'entretien)
  -Date entret. 1)
• Reset entret. 1) (réinitialisation du message d'entretien)
• Défaut act. (défauts actuels)
• Histor. déf. (les 20 derniers défauts)
• Reset défaut (réinitialisation de l'historique des défauts)

Info syst.

• Date inst. (date d'installation)

e.l.m. leblanc - siège social et usine :

124, 126 rue de Stalingrad - F-93711 Drancy Cedex

0820004000

0.118< TTC/MN

0143117320

Une equipe technique de spécialistes répond

en direct à toutes vos questions :

du lundi au vendredi de 8 h à 17 h 30.

www.elmleblanc.fr
