Retrouvez gratuitement la notice de l'appareil TRL 7-26 ELM LEBLANC au format PDF.
| Type d'appareil | Thermostat |
| Mode de fonctionnement | Automatique ou Manuel |
| Programmation | Hebdomadaire, 7 jours |
| Nombre de programmes | Jusqu'à 9 programmes |
| Affichage | Écran LCD avec température et heure |
| Alimentation | Piles 3 x 1,5 V AA |
| Fonction vacances | Oui |
| Fonction antigel | Oui |
| Réglage température | Par curseur et boutons |
| Type de piles | Alcalines AA 1,5 V |
| Durée de vie des piles | Variable selon usage |
| Mode confort | Oui, avec réglage personnalisé |
| Mode économie | Oui |
| Fonction reset | Oui |
| Installation | Murale, fixation par vis |
| Température minimale réglable | Non précisé |
| Température maximale réglable | Non précisé |
| Dimensions | Non précisées |
FOIRE AUX QUESTIONS - TRL 7-26 ELM LEBLANC
Questions des utilisateurs sur TRL 7-26 ELM LEBLANC
Pour programmer la température sur votre thermostat ELM LEBLANC TRL 7-26, suivez les étapes ci-dessous :
1. Allumer le thermostat
Assurez-vous que votre thermostat est allumé. Si ce n'est pas le cas, appuyez sur le bouton d'alimentation.
2. Accéder au mode programmation
Appuyez sur le bouton Program ou Mode pour entrer dans le mode de programmation.
3. Sélectionner le jour à programmer
Utilisez les flèches ou les boutons de navigation pour choisir le jour de la semaine que vous souhaitez configurer.
4. Définir les plages horaires et températures
- Pour chaque période de la journée (matin, après-midi, soir), définissez l'horaire souhaité.
- Réglez la température désirée pour chaque plage horaire en utilisant les boutons + ou -.
5. Valider les réglages
Après avoir programmé chaque période, confirmez en appuyant sur le bouton OK ou Valider.
6. Programmer les autres jours
Répétez les étapes 3 à 5 pour chaque jour que vous souhaitez programmer.
7. Sortir du mode programmation
Une fois toutes les programmations terminées, appuyez de nouveau sur Program ou Mode pour quitter le mode programmation.
Cette procédure vous permet de personnaliser les températures selon vos besoins pour chaque moment de la journée et chaque jour de la semaine, optimisant ainsi votre confort et votre consommation d'énergie.
Lorsque l'émetteur de votre ELM LEBLANC TRL 7-26 affiche une lumière orange après le remplacement des piles, cela peut indiquer plusieurs situations :
Causes possibles du voyant orange sur l'émetteur
- Piles mal installées : Vérifiez que les piles sont insérées avec la bonne polarité (+ et -) conformément aux indications dans le compartiment.
- Piles déchargées ou de mauvaise qualité : Assurez-vous d'utiliser des piles neuves et de bonne qualité. Des piles faibles peuvent provoquer un voyant d'alerte.
- Problème de connexion ou de synchronisation : L'émetteur peut nécessiter une réinitialisation ou une reconnexion avec le récepteur pour fonctionner correctement.
- Défaut technique : Si le voyant orange persiste malgré les vérifications, cela peut indiquer un dysfonctionnement de l'émetteur nécessitant une intervention technique.
Que faire ?
- Retirez les piles et réinstallez-les en respectant la polarité.
- Testez avec un autre jeu de piles neuves si possible.
- Éteignez puis rallumez l'émetteur pour tenter une réinitialisation.
- Si le voyant orange reste allumé, contactez un professionnel ou le service client ELM LEBLANC pour un diagnostic approfondi.
En suivant ces étapes, vous pourrez identifier si le voyant orange est un simple indicateur de piles faibles ou un signe d'un problème plus sérieux avec votre émetteur.
Pour supprimer une dérogation sur la chaudière ELM LEBLANC TRL 7-26, suivez les étapes suivantes :
Étapes pour supprimer une dérogation
- Allumez l'appareil et accédez au menu principal à l'aide du panneau de commande.
- Accédez au menu des réglages ou paramètres, selon l'affichage de votre modèle.
- Recherchez la section "Dérogations" ou "Programmes temporaires" où sont listées les dérogations actives.
- Sélectionnez la dérogation que vous souhaitez supprimer.
- Confirmez la suppression en validant avec le bouton approprié (souvent "OK" ou "Valider").
Après ces étapes, la dérogation sera supprimée et la chaudière reprendra son fonctionnement selon le programme normal.
Remarques importantes
- Si le menu ou les options diffèrent, vérifiez que vous êtes bien sur le modèle TRL 7-26.
- En cas de difficulté, il peut être utile de redémarrer l'appareil pour actualiser les réglages.
- La suppression d'une dérogation permet de revenir au mode de fonctionnement standard sans modification temporaire.
Le thermostat du modèle ELM LEBLANC TRL 7-26 est effectivement alimenté en courant alternatif standard, généralement en 220-230V, ce qui correspond à la tension domestique classique en Europe.
Cette alimentation permet au thermostat de fonctionner correctement pour réguler la température de l'appareil. Il est important de noter que le thermostat est intégré dans le circuit électrique de l'appareil et ne nécessite pas d'alimentation externe supplémentaire.
En résumé :
- Le thermostat est alimenté en 220-230V AC.
- Cette tension correspond à l'alimentation électrique principale de l'appareil.
- Il n'y a pas besoin d'alimentation spécifique ou externe pour le thermostat.
Si vous réalisez des interventions électriques sur votre appareil, assurez-vous toujours de couper l'alimentation générale avant toute manipulation pour garantir votre sécurité.
Le récepteur du système ELM LEBLANC TRL 7-26 permet de contrôler les fonctions principales de votre appareil. Voici comment l'utiliser efficacement :
1. Mise sous tension
- Assurez-vous que l'appareil est correctement alimenté en électricité.
- Allumez le récepteur en appuyant sur le bouton d'alimentation situé sur le panneau de commande.
2. Réglage de la température
- Utilisez les boutons dédiés (souvent des touches « + » et « - ») pour définir la température souhaitée.
- Vérifiez que l'affichage indique la température sélectionnée.
3. Sélection du mode de fonctionnement
- Sélectionnez le mode adapté à vos besoins (chauffage, ventilation, etc.) via les boutons ou icônes sur le panneau.
4. Programmation (si disponible)
- Si votre récepteur dispose d’une fonction de programmation, vous pouvez définir des plages horaires de fonctionnement pour optimiser le confort et la consommation.
5. Vérification et ajustements
- Après réglage, laissez l’appareil fonctionner quelques minutes pour vérifier son bon fonctionnement.
- Ajustez la température ou le mode si nécessaire pour un confort optimal.
Conseils pratiques
- En cas de problème, observez les éventuels codes d’erreur affichés et agissez en conséquence.
- Le récepteur est conçu pour faciliter le contrôle de votre système, prenez le temps de vous familiariser avec ses commandes pour une utilisation optimale.
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice TRL 7-26 - ELM LEBLANC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TRL 7-26 de la marque ELM LEBLANC.
MODE D'EMPLOI TRL 7-26 ELM LEBLANC

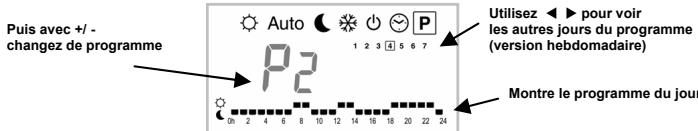

GUIDE UTILISATEUR Menu PROGRAMME : Chrono-Thermostat TRL 7.26 / TRL 1.26 En appuyant sur +/- le numéro de programme commence à clignoter, Utilisez W X pour voir les autres jours du programme (version hebdomadaire) Puis avec +/ changez de programme Montre le programme du jour Si vous sélectionnez un programme pré-établi
ce programme sera suivi en mode Description des programmes pré-établis en usine
Matin, Soir & Week-end Matin, Midi, Soir & Week-end Jour & Week-end Soir & Week-end Matin, Après-midi & Week-end 7h - 19h (Bureau) 8h - 19h , Samedi (Commerce) Week-end (Maison secondaire) Matin, Soir (Salle de bain) Si vous sélectionnez un programme utilisateur U1 à U4 puis OK vous entrerez en mode d’édition. jour (version hebdomadaire)
EDITION D’UN PROGRAMME UTILISATEUR
Heure du curseur La touche + active une température de CARACTERISTIQUES La touche - active une température de
Version hebdomadaire : Programmation sur 7 jours
Version journalière : Programme journalier
9 programmes d’usine pré-établi 4 programmes utilisateur
Affichage graphique du programme Température ambiante et Heure affichées
Températures de Confort / Réduite / Hors-gel Dérogation temporaire de la température
Fonctionnement Automatique ou Manuel
Verrouillage du clavier (protection enfant)
Fonctionnement sur piles, durée >2 ans Témoin de piles faibles Remplacement des piles sans perte mémoire (<1minute)
Fonction Reset à la position du curseur à la position du curseur Avec W X déplacez le curseur clignotant dans la journée et modifiez ou corrigez le programme. Quand la journée est correcte appuyez sur OK pour la valider. Version journalière : vous retournez au menu. Version hebdomadaire : passe au jour suivant, en validant le jour 7 vous retournez au menu. Maintenant votre programme utilisateur sera suivi si vous placez le TRL X.26 en mode
FONCTIONS SPECIALES Fonction VACANCES : AFFICHAGE Avec W X , allez au mode puis en jours (
. Ensuite sélectionnez avec +/- la durée en heure ( d ). Ensuite sélectionnez le mode
H ) si inférieurs à 24h
et le nombre d’heures / jours restant sont affichés jusqu'à ce que le TRL X.26 retourne en et continue de suivre le programme. VERROUILLAGE DU CLAVIER :

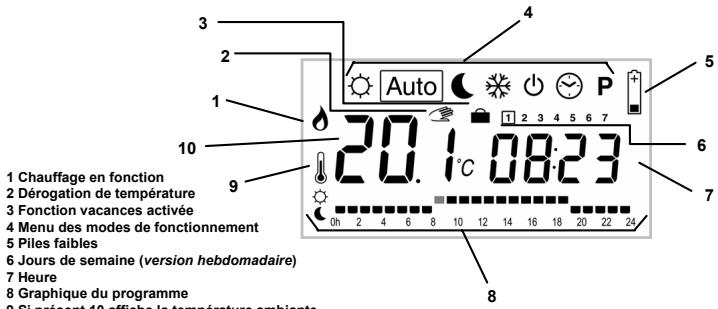

1 Chauffage en fonction 2 Dérogation de température 3 Fonction vacances activée 4 Menu des modes de fonctionnement 5 Piles faibles 6 Jours de semaine (version hebdomadaire) 7 Heure 8 Graphique du programme 9 Si présent 10 affiche la température ambiante 10 Consigne ou température ambiante
Fonction de prévention contre toute modification des paramètres. En mode
vous pouvez maintenir la touche OK appuyée et appuyez ) ou déverrouiller ( ) le clavier. simultanément sur la touche + ou - pour verrouiller ( Fonction RESET : Efface tous les programmes et restaure les paramètres d’usine par défaut.
Allez au mode , maintenir les touches + et - appuyées et appuyez simultanément sur la touche OK. Tous les segments s’allument montrant que le TRL X.26 a été effacé et redémarré avec les paramètres d’usine par défaut.
DESCRIPTION DES MODES
Par défaut : Températures 21°C 17°C 6°C, Programme Ensuite réajustez l’heure et reprogrammez votre TRL X.26 comme désiré.
tout confort Utilisez les touches W X pour changer de mode dans le menu des modes de fonctionnement. Mode fonctionnement température REDUITE : Menu d’ajustement de l’HORLOGE : Utilisez ce menu pour ajuster l’horloge du TRL X.26 à l’heure actuelle. Avec +/ Ajustez les minutes Puis OK Puis Avec +/ Ajustez les heures Puis OK (Version hebdomadaire) Puis Avec +/ Ajustez les jours Force la température réduite indéfiniment (pour quelques heures ou jours voir fonction Vacances). En appuyant sur +/- la température de réduction clignote et peut être ajustée. La température ambiante quelques secondes. Puis OK Mode fonctionnement température de CONFORT :
Lorsque le témoin de piles faibles est allumé il faut prévoir de changer les piles. Appuyez sur le clip du côté gauche et tirez sur la face avant pour l’enlever. Pour fermer le TRL X.26, Placez la face avant en face du fond de la boîte. Insérez les trois contacts dans les trous du connecteur. Ensuite poussez la face avant en la maintenant parallèle au fond de la boîte Votre TRL X.26 suit maintenant la température de confort.
Force la température de confort indéfiniment (pour quelques heures ou jours voir fonction Vacances). En appuyant sur +/- la température de confort clignote et peut être ajustée. La température ambiante réapparaît après quelques secondes. Votre TRL X.26 suit maintenant la température de confort. Mode de fonctionnement AUTOMATIQUE : Le Chrono thermostat TRL X.26 suit le programme choisi en accord avec l’heure courante. En appuyant sur +/- une dérogation en température peut être ajustée jusqu’au prochain changement du programme. Le segment s’allume . Avec + / - ajustez la température temporaire requise. Au prochain changement du programme la s’éteint et le programme continue sans modification. Mode Hors-gel : fonctionnement Vous pouvez aider le clip à cliquer en appuyant dessus.
Remplacez les piles par 3 piles alcalines LR6 AA 1.5V neuves. Evite l’installation de geler. En appuyant sur +/– la température d’Hors-gel clignote et peut être ajustée. La température ambiante quelques secondes. réapparaît après Maintenant votre TRL X.26 température au dessus du gel. maintien
Mode d’ARRET : Utilisez ce mode si votre chauffage doit être coupé. Le TRL X.26 va d’abord couper l’installation puis s’éteindre automatiquement (écran blanc). Les programmes sont sauvegardés, l’horloge continue et la consommation est fortement réduite. Réveillez le, en appuyant sur une touche. OK / affiche momentanément température ambiante
DANS MODE VOTRE INSTALLATION PEUT GELER car le thermostat est arrêté. Vous avez maintenant accès aux piles. IMPORTANT: Vous avez 1 minute pour changer les piles. Au-delà de ce temps, vous devrez reprogrammer votre thermostat tous les segments s’allument redémarrage. CARACTERISTIQUES TECHNIQUES Précision de la mesure Précision de la consigne Plage de température Caractéristiques de régulation Gradient Thermique Différentiel Protection Electrique Puissance pilotée Connexion 0.1°C (ou 0.2°F) 0.5°C (ou 0.5°F) en confort & réduit : 5°C – 35°C (ou 41°F – 95°F) en hors-gel : 0,5°C – 10°C (ou 33°F – 50°F) Cycle: 15 minutes Anti-court cycle: 3 minutes d’arrêt, 2 minutes de marche 1°K / 15 minutes 0.2°C (ou 0.4°F) Class II - IP30 4A / 250V (RELAIS 5A) Connecteur 2 points à vis dans le fond du boîtier PPL IMP 0864 ind B 8 716 795 623-1 ITA
