| Type d'appareil | Thermostat |
| Fonctionnement | Automatique ou Manuel |
| Programmation | Hebdomadaire, 7 jours |
| Modes de fonctionnement | Confort, Eco, Hors-gel, Arrêt |
| Affichage | Écran LCD avec indication température et heure |
| Alimentation | Piles 3 x 1,5V AA |
| Changement des piles | Facile, compartiment accessible |
| Réglage de la température | Par curseur et boutons |
| Fonction vacances | Oui, mode spécial vacances |
| Verrouillage du clavier | Oui, pour éviter les modifications accidentelles |
| Fonction Reset | Oui, remise à zéro des paramètres |
| Température réglable | Plage standard pour usage domestique |
| Durée des programmes | Journée divisée en plages horaires |
| Indicateur de pile faible | Oui |
| Installation | Murale, fixation par vis |
| Langues disponibles | Français, Anglais (et autres possibles) |
| Dimensions | Non précisé |
| Poids | Non précisé |
FOIRE AUX QUESTIONS - TRL 1-26 ELM LEBLANC
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice TRL 1-26 - ELM LEBLANC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TRL 1-26 de la marque ELM LEBLANC.
MODE D'EMPLOI TRL 1-26 ELM LEBLANC

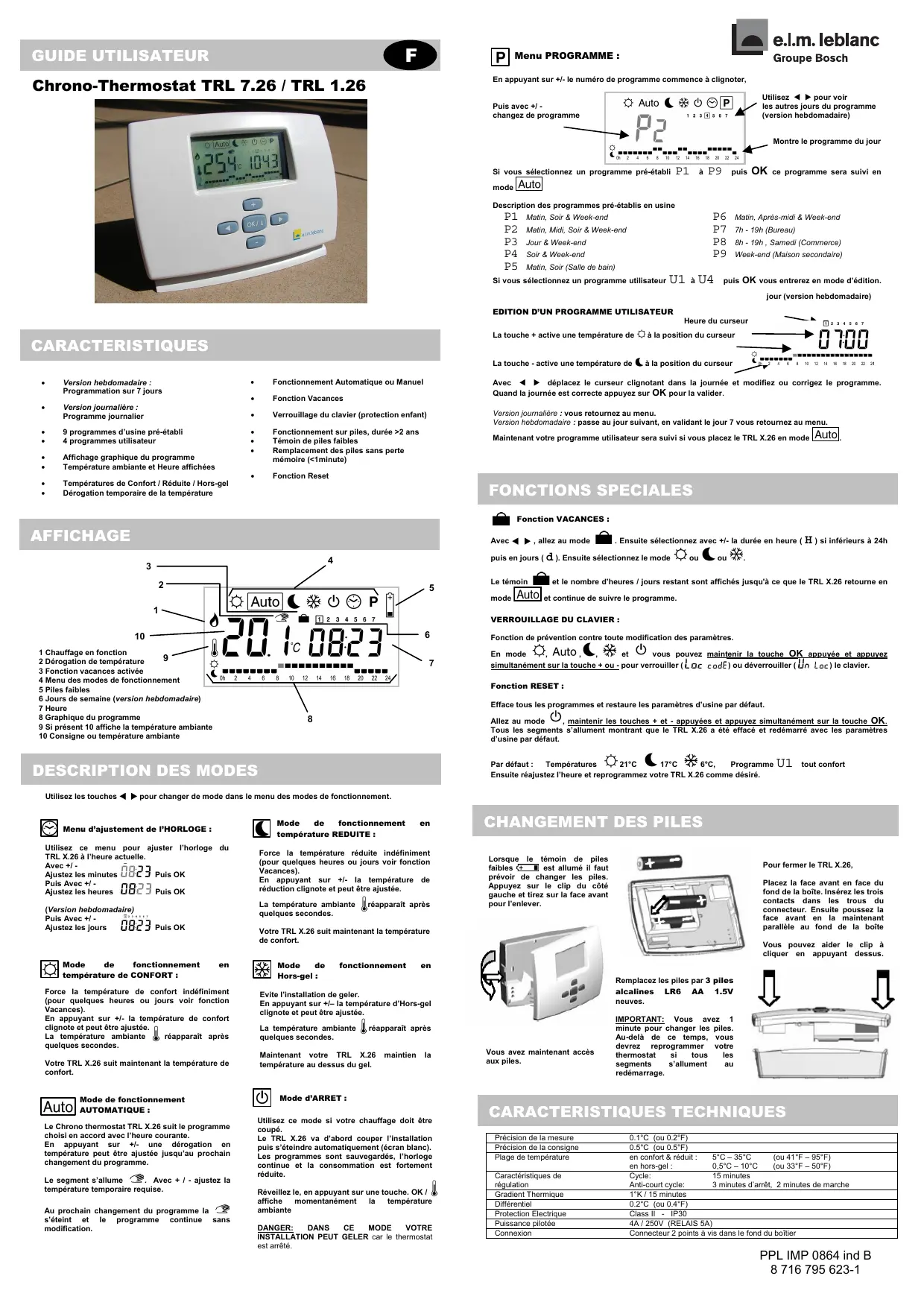

GUIDE UTILISATEUR Menu PROGRAMME : Chrono-Thermostat TRL 7.26 / TRL 1.26 En appuyant sur +/- le numéro de programme commence à clignoter, Utilisez W X pour voir les autres jours du programme (version hebdomadaire) Puis avec +/ changez de programme Montre le programme du jour Si vous sélectionnez un programme pré-établi
ce programme sera suivi en mode Description des programmes pré-établis en usine
Matin, Soir & Week-end Matin, Midi, Soir & Week-end Jour & Week-end Soir & Week-end Matin, Après-midi & Week-end 7h - 19h (Bureau) 8h - 19h , Samedi (Commerce) Week-end (Maison secondaire) Matin, Soir (Salle de bain) Si vous sélectionnez un programme utilisateur U1 à U4 puis OK vous entrerez en mode d’édition. jour (version hebdomadaire)
EDITION D’UN PROGRAMME UTILISATEUR
Heure du curseur La touche + active une température de CARACTERISTIQUES La touche - active une température de
Version hebdomadaire : Programmation sur 7 jours
Version journalière : Programme journalier
9 programmes d’usine pré-établi 4 programmes utilisateur
Affichage graphique du programme Température ambiante et Heure affichées
Températures de Confort / Réduite / Hors-gel Dérogation temporaire de la température
Fonctionnement Automatique ou Manuel
Verrouillage du clavier (protection enfant)
Fonctionnement sur piles, durée >2 ans Témoin de piles faibles Remplacement des piles sans perte mémoire (<1minute)
Fonction Reset à la position du curseur à la position du curseur Avec W X déplacez le curseur clignotant dans la journée et modifiez ou corrigez le programme. Quand la journée est correcte appuyez sur OK pour la valider. Version journalière : vous retournez au menu. Version hebdomadaire : passe au jour suivant, en validant le jour 7 vous retournez au menu. Maintenant votre programme utilisateur sera suivi si vous placez le TRL X.26 en mode
FONCTIONS SPECIALES Fonction VACANCES : AFFICHAGE Avec W X , allez au mode puis en jours (
. Ensuite sélectionnez avec +/- la durée en heure ( d ). Ensuite sélectionnez le mode
H ) si inférieurs à 24h
et le nombre d’heures / jours restant sont affichés jusqu'à ce que le TRL X.26 retourne en et continue de suivre le programme. VERROUILLAGE DU CLAVIER :
1 Chauffage en fonction 2 Dérogation de température 3 Fonction vacances activée 4 Menu des modes de fonctionnement 5 Piles faibles 6 Jours de semaine (version hebdomadaire) 7 Heure 8 Graphique du programme 9 Si présent 10 affiche la température ambiante 10 Consigne ou température ambiante
Fonction de prévention contre toute modification des paramètres. En mode
vous pouvez maintenir la touche OK appuyée et appuyez ) ou déverrouiller ( ) le clavier. simultanément sur la touche + ou - pour verrouiller ( Fonction RESET : Efface tous les programmes et restaure les paramètres d’usine par défaut.
Allez au mode , maintenir les touches + et - appuyées et appuyez simultanément sur la touche OK. Tous les segments s’allument montrant que le TRL X.26 a été effacé et redémarré avec les paramètres d’usine par défaut.
DESCRIPTION DES MODES
Par défaut : Températures 21°C 17°C 6°C, Programme Ensuite réajustez l’heure et reprogrammez votre TRL X.26 comme désiré.
tout confort Utilisez les touches W X pour changer de mode dans le menu des modes de fonctionnement. Mode fonctionnement température REDUITE : Menu d’ajustement de l’HORLOGE : Utilisez ce menu pour ajuster l’horloge du TRL X.26 à l’heure actuelle. Avec +/ Ajustez les minutes Puis OK Puis Avec +/ Ajustez les heures Puis OK (Version hebdomadaire) Puis Avec +/ Ajustez les jours Force la température réduite indéfiniment (pour quelques heures ou jours voir fonction Vacances). En appuyant sur +/- la température de réduction clignote et peut être ajustée. La température ambiante quelques secondes. Puis OK Mode fonctionnement température de CONFORT :
Lorsque le témoin de piles faibles est allumé il faut prévoir de changer les piles. Appuyez sur le clip du côté gauche et tirez sur la face avant pour l’enlever. Pour fermer le TRL X.26, Placez la face avant en face du fond de la boîte. Insérez les trois contacts dans les trous du connecteur. Ensuite poussez la face avant en la maintenant parallèle au fond de la boîte Votre TRL X.26 suit maintenant la température de confort.
Force la température de confort indéfiniment (pour quelques heures ou jours voir fonction Vacances). En appuyant sur +/- la température de confort clignote et peut être ajustée. La température ambiante réapparaît après quelques secondes. Votre TRL X.26 suit maintenant la température de confort. Mode de fonctionnement AUTOMATIQUE : Le Chrono thermostat TRL X.26 suit le programme choisi en accord avec l’heure courante. En appuyant sur +/- une dérogation en température peut être ajustée jusqu’au prochain changement du programme. Le segment s’allume . Avec + / - ajustez la température temporaire requise. Au prochain changement du programme la s’éteint et le programme continue sans modification. Mode Hors-gel : fonctionnement Vous pouvez aider le clip à cliquer en appuyant dessus.
Remplacez les piles par 3 piles alcalines LR6 AA 1.5V neuves. Evite l’installation de geler. En appuyant sur +/– la température d’Hors-gel clignote et peut être ajustée. La température ambiante quelques secondes. réapparaît après Maintenant votre TRL X.26 température au dessus du gel. maintien
Mode d’ARRET : Utilisez ce mode si votre chauffage doit être coupé. Le TRL X.26 va d’abord couper l’installation puis s’éteindre automatiquement (écran blanc). Les programmes sont sauvegardés, l’horloge continue et la consommation est fortement réduite. Réveillez le, en appuyant sur une touche. OK / affiche momentanément température ambiante
DANS MODE VOTRE INSTALLATION PEUT GELER car le thermostat est arrêté. Vous avez maintenant accès aux piles. IMPORTANT: Vous avez 1 minute pour changer les piles. Au-delà de ce temps, vous devrez reprogrammer votre thermostat tous les segments s’allument redémarrage. CARACTERISTIQUES TECHNIQUES Précision de la mesure Précision de la consigne Plage de température Caractéristiques de régulation Gradient Thermique Différentiel Protection Electrique Puissance pilotée Connexion 0.1°C (ou 0.2°F) 0.5°C (ou 0.5°F) en confort & réduit : 5°C – 35°C (ou 41°F – 95°F) en hors-gel : 0,5°C – 10°C (ou 33°F – 50°F) Cycle: 15 minutes Anti-court cycle: 3 minutes d’arrêt, 2 minutes de marche 1°K / 15 minutes 0.2°C (ou 0.4°F) Class II - IP30 4A / 250V (RELAIS 5A) Connecteur 2 points à vis dans le fond du boîtier PPL IMP 0864 ind B 8 716 795 623-1 ITA
