TRL 7-26 RF - Thermostat ELM LEBLANC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TRL 7-26 RF ELM LEBLANC au format PDF.
| Type d'appareil | Thermostat programmable sans fil |
| Communication | Sans fil par signal radio avec récepteur |
| Distance de fonctionnement | Environ 30 m en zone résidentielle |
| Programmation | 7 jours |
| Programmes préétablis | 9 programmes usine |
| Programmes utilisateur | 4 programmes personnalisables |
| Affichage | Température ambiante et heure |
| Modes de fonctionnement | Confort, Réduit, Hors-gel, Automatique, Manuel |
| Fonction vacances | Oui |
| Verrouillage clavier | Protection enfant activable |
| Alimentation | Piles (3 x LR6 AA 1,5V) |
| Durée des piles | Plus de 2 ans |
| Indicateur piles faibles | Oui |
| Fonction reset | Oui, restauration paramètres usine |
| Affichage graphique | Oui, programme et température |
| Température ambiante affichée | Oui |
| Température consigne affichée | Oui |
| Verrouillage clavier | Oui, avec code |
FOIRE AUX QUESTIONS - TRL 7-26 RF ELM LEBLANC
Questions des utilisateurs sur TRL 7-26 RF ELM LEBLANC
Pour réinitialiser le récepteur de votre système ELM LEBLANC TRL 7-26 RF, suivez ces étapes simples :
Étapes de réinitialisation du récepteur
- Coupez l'alimentation électrique : Débranchez le récepteur de la source d'alimentation pendant environ 10 secondes pour assurer une coupure complète.
- Rebranchez le récepteur : Reconnectez-le à l'alimentation électrique.
- Activez le mode de réinitialisation : Si votre récepteur dispose d'un bouton de réinitialisation, appuyez et maintenez ce bouton pendant quelques secondes jusqu'à ce que le voyant lumineux clignote ou change d'état, indiquant que la réinitialisation est en cours.
- Vérifiez le fonctionnement : Une fois la réinitialisation terminée, observez si le récepteur fonctionne normalement et si les voyants sont stabilisés.
Cette procédure permet de restaurer les paramètres par défaut du récepteur et peut résoudre certains dysfonctionnements liés à la communication ou à la configuration.
Le clignotement rapide du bouton rouge sur le récepteur de votre appareil ELM LEBLANC TRL 7-26 RF indique généralement un problème nécessitant une intervention. Voici les causes possibles et les solutions associées :
Causes possibles du clignotement rapide
- Problème de communication : Le récepteur peut rencontrer des difficultés à communiquer avec le thermostat ou un autre composant du système. Cela peut être dû à un mauvais appairage ou à une interférence.
- Batterie faible : Si le récepteur utilise des piles, un clignotement rapide peut signaler que celles-ci sont faibles et doivent être remplacées.
- Erreur de fonctionnement : Un défaut interne ou une anomalie dans le fonctionnement du récepteur peut déclencher ce signal lumineux.
Solutions à essayer
- Vérifier l'appairage : Assurez-vous que le récepteur est correctement appairé avec le thermostat ou les autres composants sans fil. Recommencez la procédure d'appairage si nécessaire.
- Remplacer les piles : Si le récepteur fonctionne avec des piles, remplacez-les par des neuves de qualité pour garantir une alimentation stable.
- Réinitialiser le récepteur : Effectuez une réinitialisation de l'appareil en suivant la procédure adaptée (souvent en maintenant un bouton enfoncé quelques secondes) pour remettre à zéro les paramètres et tenter de résoudre l'erreur.
Si le problème persiste après ces vérifications, il est conseillé de contacter un professionnel qualifié pour un diagnostic plus approfondi et une réparation éventuelle.
Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice TRL 7-26 RF - ELM LEBLANC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TRL 7-26 RF de la marque ELM LEBLANC.
MODE D'EMPLOI TRL 7-26 RF ELM LEBLANC

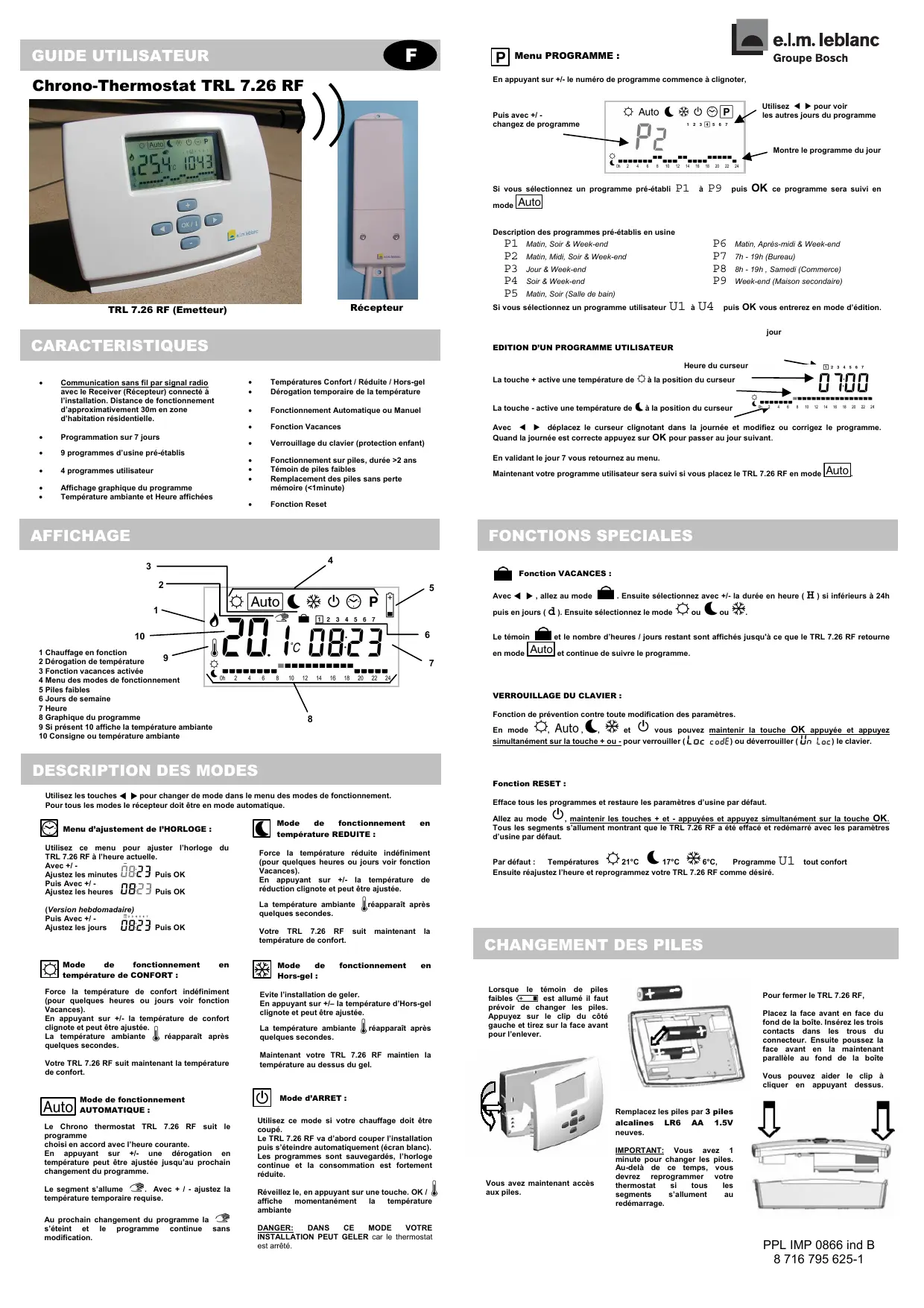

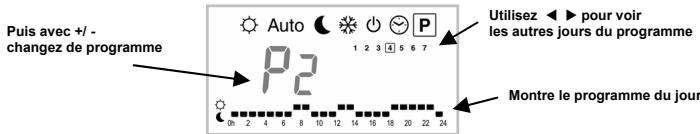

GUIDE UTILISATEUR Menu PROGRAMME : Chrono-Thermostat TRL 7.26 RF En appuyant sur +/- le numéro de programme commence à clignoter, Utilisez W X pour voir les autres jours du programme Puis avec +/ changez de programme Montre le programme du jour Si vous sélectionnez un programme pré-établi
ce programme sera suivi en mode Description des programmes pré-établis en usine

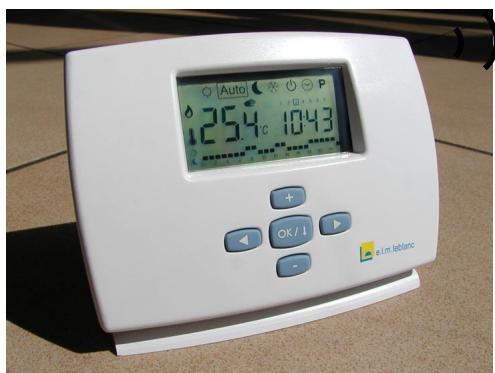

Récepteur TRL 7.26 RF (Emetteur)
Matin, Soir & Week-end Matin, Midi, Soir & Week-end Jour & Week-end Soir & Week-end Matin, Après-midi & Week-end 7h - 19h (Bureau) 8h - 19h , Samedi (Commerce) Week-end (Maison secondaire) Matin, Soir (Salle de bain) Si vous sélectionnez un programme utilisateur U1 à U4 puis OK vous entrerez en mode d’édition. jour CARACTERISTIQUES
Communication sans fil par signal radio avec le Receiver (Récepteur) connecté à l’installation. Distance de fonctionnement d’approximativement 30m en zone d’habitation résidentielle.
Programmation sur 7 jours
9 programmes d’usine pré-établis
4 programmes utilisateur
Affichage graphique du programme Température ambiante et Heure affichées
Températures Confort / Réduite / Hors-gel Dérogation temporaire de la température La touche + active une température de
Fonctionnement Automatique ou Manuel La touche - active une température de
Verrouillage du clavier (protection enfant) Avec W X déplacez le curseur clignotant dans la journée et modifiez ou corrigez le programme. Quand la journée est correcte appuyez sur OK pour passer au jour suivant.
Fonctionnement sur piles, durée >2 ans Témoin de piles faibles Remplacement des piles sans perte mémoire (<1minute)
Fonction Reset à la position du curseur En validant le jour 7 vous retournez au menu. Maintenant votre programme utilisateur sera suivi si vous placez le TRL 7.26 RF en mode AFFICHAGE
Le témoin en mode . Ensuite sélectionnez avec +/- la durée en heure ( d ). Ensuite sélectionnez le mode
H ) si inférieurs à 24h
et le nombre d’heures / jours restant sont affichés jusqu'à ce que le TRL 7.26 RF retourne et continue de suivre le programme.
VERROUILLAGE DU CLAVIER : Fonction de prévention contre toute modification des paramètres.
vous pouvez maintenir la touche OK appuyée et appuyez simultanément sur la touche + ou - pour verrouiller ( ) ou déverrouiller ( ) le clavier.
DESCRIPTION DES MODES
Fonction RESET : Utilisez les touches W X pour changer de mode dans le menu des modes de fonctionnement. Pour tous les modes le récepteur doit être en mode automatique. Mode fonctionnement température REDUITE : Menu d’ajustement de l’HORLOGE : Utilisez ce menu pour ajuster l’horloge du TRL 7.26 RF à l’heure actuelle. Avec +/ Ajustez les minutes Puis OK Puis Avec +/ Ajustez les heures Puis OK Votre TRL 7.26 RF suit température de confort.
Force la température de confort indéfiniment (pour quelques heures ou jours voir fonction Vacances). En appuyant sur +/- la température de confort clignote et peut être ajustée. La température ambiante réapparaît après quelques secondes. Votre TRL 7.26 RF suit maintenant la température de confort. Mode de fonctionnement AUTOMATIQUE : Le Chrono thermostat TRL 7.26 RF suit le programme choisi en accord avec l’heure courante. En appuyant sur +/- une dérogation en température peut être ajustée jusqu’au prochain changement du programme. Le segment s’allume . Avec + / - ajustez la température temporaire requise. Au prochain changement du programme la s’éteint et le programme continue sans modification. Efface tous les programmes et restaure les paramètres d’usine par défaut.

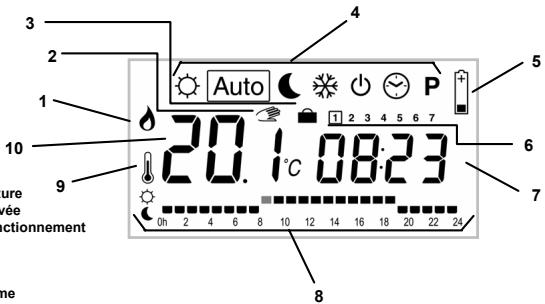

Force la température réduite indéfiniment (pour quelques heures ou jours voir fonction Vacances). En appuyant sur +/- la température de réduction clignote et peut être ajustée. La température ambiante quelques secondes. Puis OK Mode fonctionnement température de CONFORT : Avec W X , allez au mode puis en jours ( 1 Chauffage en fonction 2 Dérogation de température 3 Fonction vacances activée 4 Menu des modes de fonctionnement 5 Piles faibles 6 Jours de semaine 7 Heure 8 Graphique du programme 9 Si présent 10 affiche la température ambiante 10 Consigne ou température ambiante (Version hebdomadaire) Puis Avec +/ Ajustez les jours à la position du curseur Mode Hors-gel : Par défaut : Températures 21°C 17°C 6°C, Programme Ensuite réajustez l’heure et reprogrammez votre TRL 7.26 RF comme désiré.
tout confort réapparaît après maintenant fonctionnement
Evite l’installation de geler. En appuyant sur +/– la température d’Hors-gel clignote et peut être ajustée. La température ambiante quelques secondes. , maintenir les touches + et - appuyées et appuyez simultanément sur la touche OK. Allez au mode Tous les segments s’allument montrant que le TRL 7.26 RF a été effacé et redémarré avec les paramètres d’usine par défaut. réapparaît après Lorsque le témoin de piles faibles est allumé il faut prévoir de changer les piles. Appuyez sur le clip du côté gauche et tirez sur la face avant pour l’enlever. Pour fermer le TRL 7.26 RF, Placez la face avant en face du fond de la boîte. Insérez les trois contacts dans les trous du connecteur. Ensuite poussez la face avant en la maintenant parallèle au fond de la boîte Maintenant votre TRL 7.26 RF maintien la température au dessus du gel. Vous pouvez aider le clip à cliquer en appuyant dessus. Mode d’ARRET : Remplacez les piles par 3 piles alcalines LR6 AA 1.5V neuves. Utilisez ce mode si votre chauffage doit être coupé. Le TRL 7.26 RF va d’abord couper l’installation puis s’éteindre automatiquement (écran blanc). Les programmes sont sauvegardés, l’horloge continue et la consommation est fortement réduite. Réveillez le, en appuyant sur une touche. OK / affiche momentanément température ambiante
DANS MODE VOTRE INSTALLATION PEUT GELER car le thermostat est arrêté. Vous avez maintenant accès aux piles. IMPORTANT: Vous avez 1 minute pour changer les piles. Au-delà de ce temps, vous devrez reprogrammer votre thermostat tous les segments s’allument redémarrage. PPL IMP 0866 ind B 8 716 795 625-1
Main (bouton): Par appuis successifs vous pouvez sélectionner un des modes de fonctionnement suivant : - Mode automatique - Mode manuel Chauffage forcé - Mode manuel Arrêt forcé Jaune
flash rapide clignotement lent Mode automatique CHAUFFAGE arrêt Mode automatique CHAUFFAGE marche Mode manuel ARRET forcé Mode manuel CHAUFFAGE forcé Réception d'un ordre, 4 clignotements rapides Attente du signal de configuration (cf. configuration) ERREUR voir dépannage ci-dessous: - Vérifier les piles de l’émetteur. - Vérifier la portée émetteur/récepteur. - Pas de perturbation par un autre appareil à moins de 50cm du récepteur. - Pas de perturbation par un appareil sur la fréquence 433.92 MHz (émission permanente). - Vérifier le branchement du récepteur - Vérifier l’alimentation secteur (230VAC) dépannage En appuyant sur la main aucun témoin ne s'allume
CONFIGURATION RADIO AVEC LE RECEPTEUR
Sur le TRL 7.26 RF, sélectionnez le mode Ensuite appuyez sur la touche OK pendant 5 secondes, ainsi vous entrerez dans le mode de configuration radio ( CARACTERISTIQUES TECHNIQUES Précision de la mesure de température 0.1°C (ou 0.2°F) Précision de la consigne de température 0.5°C (ou 0.5°F) Plage de température en confort & réduit : en hors-gel : 5°C – 35°C 0,5°C – 10°C Caractéristiques de régulation Cycle: Anti-court cycle: 15 minutes 3 minutes d’arrêt, 2 minutes de marche Gradient Thermique 1°K / 15 minutes Différentiel 0.2°C (ou 0.4°F) Protection Electrique TRL 7.26 RF (Emetteur) Receiver (Récepteur) Puissance pilotée 12A / 250V (RELAIS 16A) Connexion Connecteur 5 points à vis sur le bas du Récepteur (Receiver) 230VAC – 50Hz Piles 3x LR6 AA 1.5V piles alcalines sur le TRL 7.26 RF Fréquence Radio
Distance d’approximativement 100 mètres en champ libre. Distance d’approximativement 30 mètres en zone résidentielle. Certifications CE. EN 300220-3, EN 301489 (certifications Radiofréquences) (ou 41°F – 95°F) (ou 33°F – 50°F) Class II - IP30 Class II - IP44
Le TRL 7.26 RF envoie maintenant par signal radio sont adresse de configuration 4 fois par seconde,
Sur le Récepteur (Receiver), appuyez sur le bouton pendant 4 secondes, le témoin vert doit s’allumer et commencer à clignoter à chaque signal radio reçu du TRL 7.26 RF (4 clignotement par seconde).
Vous pouvez maintenant effectuer une vérification de distance de fonctionnement radio. Placez le TRL 7.26 RF dans la pièce où vous voulez réguler la température et laissez le en mode de configuration radio ( Fermer les portes et revenez au Récepteur (Receiver). Vérifiez que le témoin vert clignote à chaque signal radio : - Si il clignote 4 fois par secondes, l’installation du TRL 7.26 RF et du Récepteur est correcte. - Si il clignote irrégulièrement, vous êtes en limite de portée. Installez le TRL 7.26 RF plus près. - Si il n’y a pas de clignotement, vous êtes hors limite. Installez le TRL 7.26 RF plus près.
Sur le TRL 7.26 RF appuyez sur la touche OK pour sortir du mode de configuration radio. Maintenant votre TRL 7.26 RF pilote le Récepteur (Receiver).

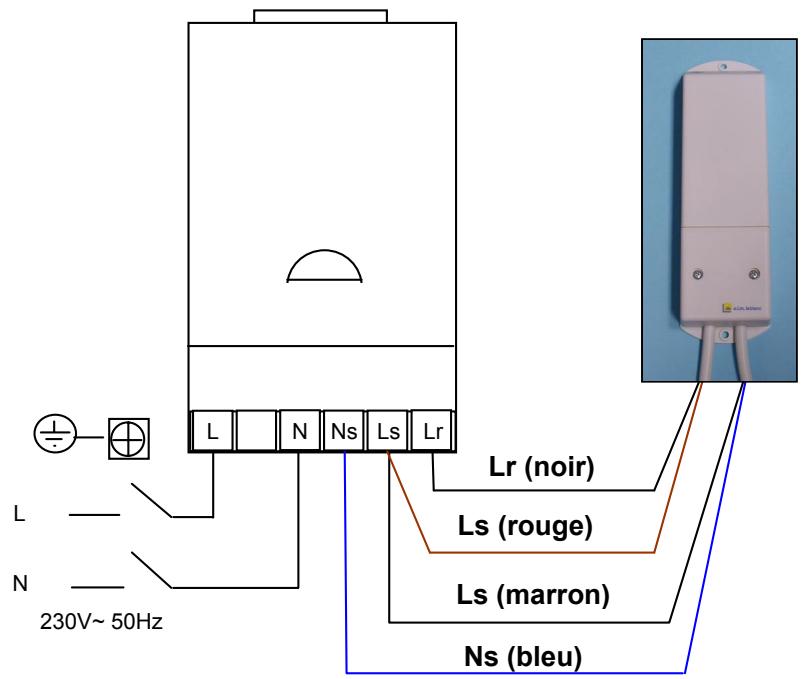

CONNEXION ELECTRIQUE DU RECEPTEUR
Chaudières avec tableau électrique type Heatronic

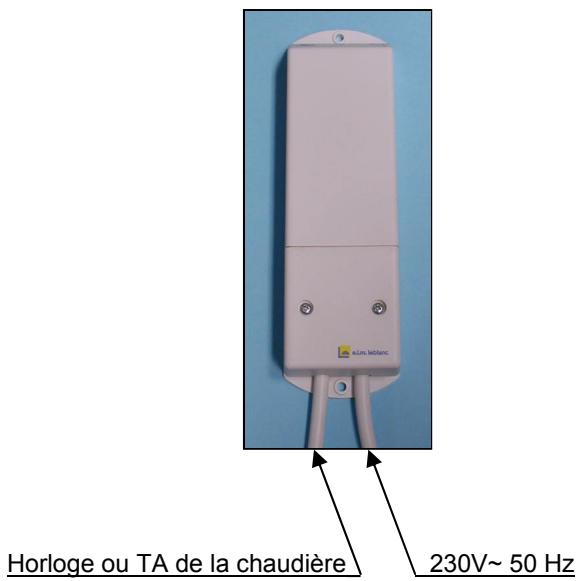

230V~ 50Hz Ls (marron) Ns (bleu) Horloge ou TA de la chaudière_ 230V~ 50 Hz
